Chevrolet Aveo (2004+). СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ F14D3

Особенности конструкции

Система охлаждения двигателя жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком.

Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 °С.

_Примечание

Порядок замены охлаждающей жидкости описан в подразделе «Замена охлаждающей жидкости», с. 76.

_Предупреждения

Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а так-







же присадки, препятствующие отложению накипи.

Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.

Своевременно устраняйте нарушения герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!

Система охлаждения двигателя показана на рис. 5.10. Кроме показанных на рисунке элементов, в систему входят выполненная в отливке рубашка охлаждения двигателя, окружающая стенки цилиндров в блоке, камеры сгорания и газовые каналы в головке блока, а также радиатор отопителя салона.

Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90-100 °С

Радиатор с вертикальным потоком жидкости (рис. 5.11), с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В правой части нижнего бачка находится пробка сливного отверстия 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубки шлангов, соединяющих радиатор с расширительным бачком. На автомобиле, оснащенном автоматической коробкой передач, с левой стороны радиатора устанавливают теплообменник для охлаждения рабочей жидкости.

Расширительный бачок 1 (см. рис 5.10) служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «MINI» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 2 с двумя клапанами внутри ее (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 120-130 кПа (1,2-1,3 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении объем жидкости уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см2) и пропускает воздух в расширительный бачок.

Примечание

Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному
повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

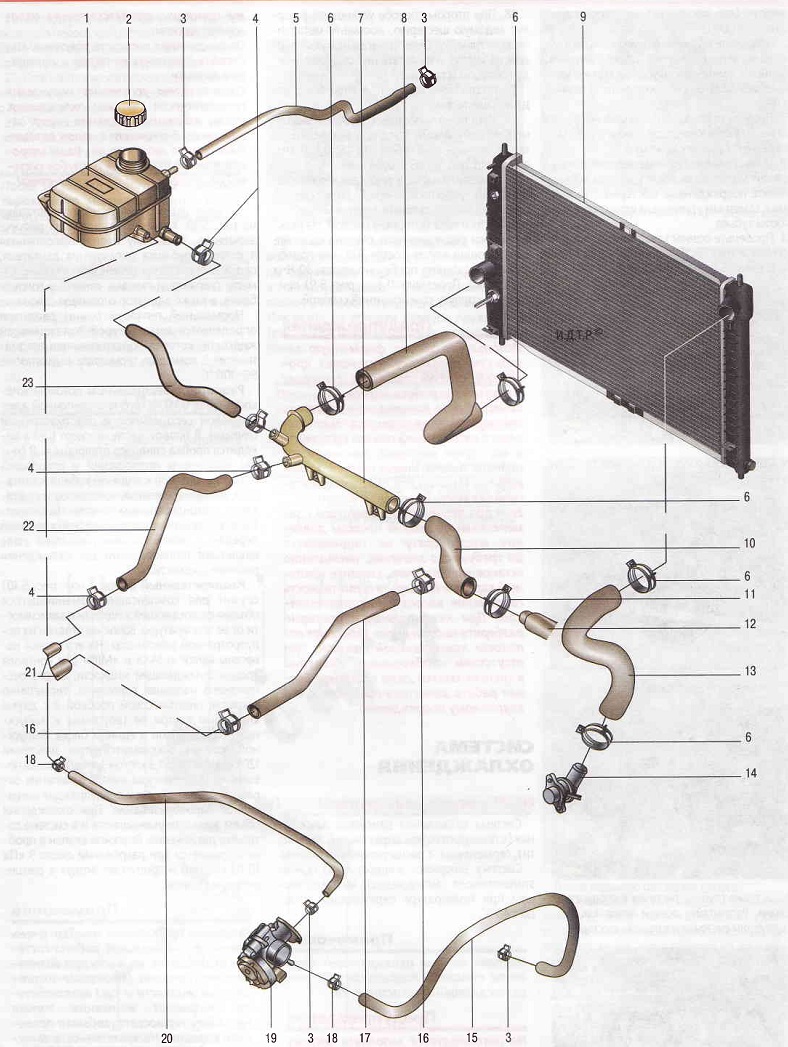

Рис. 5.10. Элементы системы охлаждения: 1 - расширительный бачок; 2 - пробка расширительного бачка; 3, 4, 6, 11,16, 18 - хомуты; 5 - пароотводящий шланг расширительного бачка; 7 - соединительный патрубок; 8 - отводящий шланг радиатора; 9 - радиатор; 10 - отводящий шланг водяного насоса; 12 - патрубок водяного насоса; 13 - подводящий шланг радиатора; 14 - термостат; 15 - подводящий шланг обогрева дроссельного узла; 17 - подводящий шланг радиатора отопителя; 19 - дроссельный узел; 20 - отводящий шланг обогрева дроссельного узла; 21 - патрубок радиатора отопителя; 22 - отводящий шланг радиатора отопителя; 23 - жидкостный шланг расширительного бачка





Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен в передней части блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом



корпуса вокруг оси регулировать натяжение ремня В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя.

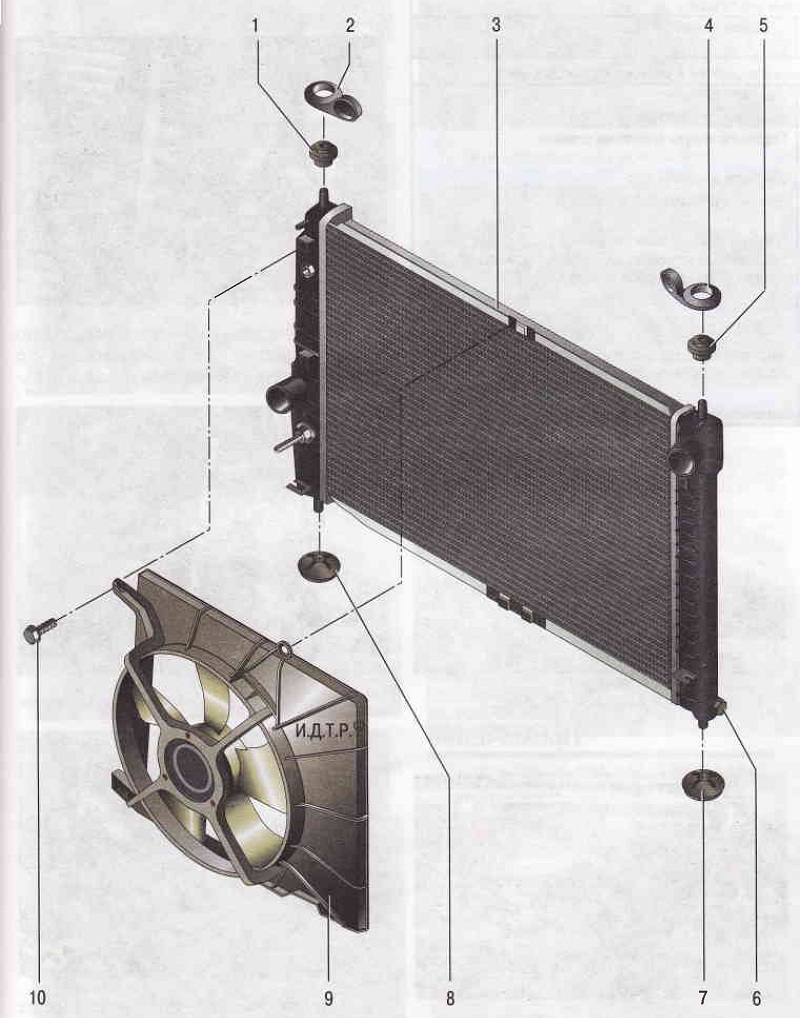

Рис. 5.11. Радиатор и электровентилятор системы охлаждения: 1,5- верхние подушки; 2, 4 - кронштейны крепления радиатора; 3 - радиатор; 6 - сливная пробка; 7, 8 - нижние подушки; 9 - электровентилятор; 10 - болт крепления электровентилятора











Он установлен на головке блока цилиндров в ее передней части слева в алюминиевом разборном корпусе. При температуре охлаждающей жидкости до 87 °С термостат полностью закрыт, жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя При температуре 87 °С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.

Электровентилятор 9 (см. рис. 5.11) с пластмассовой пятилопастной асимметричной крыльчаткой обеспечивает продувку радиатора воздухом при небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.

Для повышения эффективности работы вентилятор установлен в кожухе и прикреплен к нему в трех точках через резиновые подушки. Кожух, в свою очередь, прикреплен в четырех точках к радиатору.

Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в водяной рубашке головки блока цилиндров. Когда температура охлаждающей жидкости достигнет 95 °С вентилятор включается с малой скоростью вращения. При температуре жидкости 99 °С блок управления через термореле включает большую скорость вращения вентилятора. При снижении температуры охлаждающей жидкости до 87 °Сэлектровентилятор выключается.

На автомобилях с кондиционером как вариант может быть установлен дополнительный электровентилятор, предназначенный для обдува теплообменника кондиционера В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчиков высокого и низкого давления кондиционера. При включенном кондиционере дополнительный электровентилятор радиатора системы охлаждения включается с малой скоростью до момента достижения жидкостью температуры 99 °С или до момента достижения определенного давления на выходе компрессора кондиционера. После достижения указанных условий блок управления включает большую скорость электровентилятора.

В систему охлаждения с помощью шлангов 17 и 22 (см. рис. 5.10) включен радиатор отопителя салона.
