Шевроле Ланос (Sens). Замена ламп комбинации приборов

В комбинации приборов применены бесцокольные лампы трех номиналов:

– лампа подсветки приборов 12V, 3W (4 шт.);

– контрольная/сигнальная лампа 14V, 3W (2 шт.);

– контрольная/сигнальная лампа 12V, 1,2W (12 шт.)

Обозначения контрольных и сигнальных ламп, нанесенные на комбинации приборов, расшифрованы в табл. 10.9.

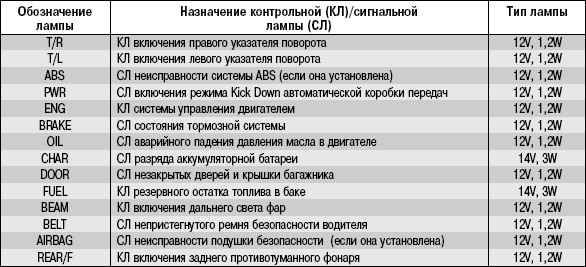

Таблица 10.9 контрольных и сигнальных ламп в комбинации приборов

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи и снимите комбинацию приборов

2. Для замены лампы подсветки приборов поверните ее патрон против часовой стрелки…

3. …и извлеките его из печатной платы комбинации приборов.

4. Снимите светофильтр…

5. …и извлеките лампу из патрона.

6. Для замены контрольной или сигнальной лампы поверните патрон против часовой стрелки…

7. …и извлеките его из печатной платы комбинации приборов.

8. Извлеките лампу из патрона.

9. Остальные лампы заменяйте аналогично.

10. Установите детали в порядке, обратном снятию.
