Шевроле Ланос (Sens). Рулевое управление - устройство


На автомобили Chevrolet Lanos устанавливают рулевое управление с рулевым механизмом типа шестерня–рейка. Рулевой привод состоит из двух рулевых тяг, соединенных шаровыми шарнирами с поворотными рычагами телескопических стоек передней подвески. Рулевая колонка травмобезопасная.

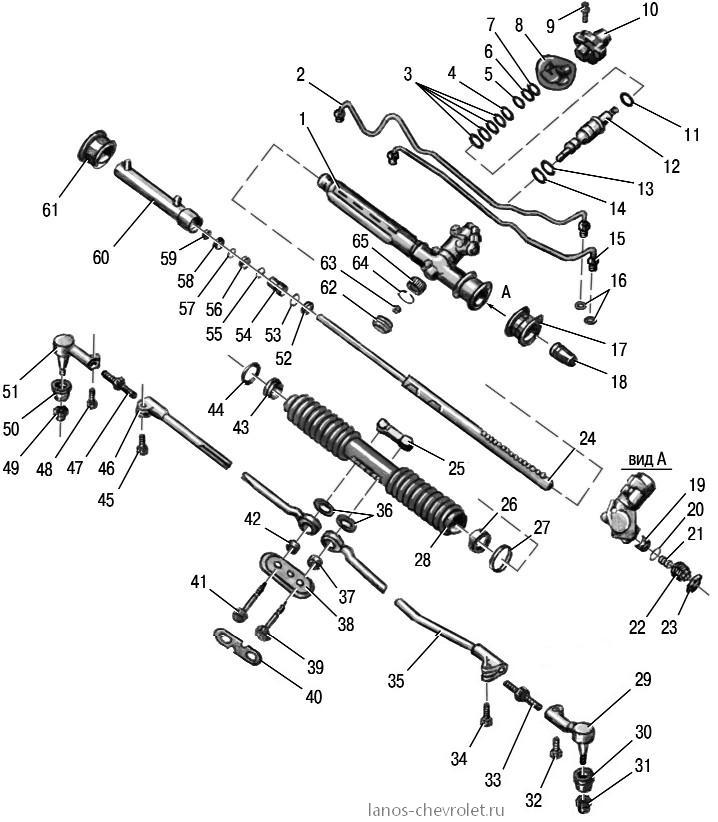

Рис. 8.1. Рулевой механизм с гидроусилителем: 1 – картер рулевого механизма; 2, 15 – трубопроводы; 3, 16, 20, 55, 57, 58 – уплотнительные кольца; 4 – пружинное кольцо; 5 – внутреннее уплотнение вала-шестерни; 6 – пыльник вала-шестерни; 7, 11 – стопорные кольца; 8 – уплотнительный чехол; 9 – стяжной болт; 10 – муфта; 12 – распределитель в сборе; 13 – уплотнение вала-шестерни; 14 – верхняя втулка вала-шестерни; 17, 61 – монтажные втулки; 18 – верхняя заглушка картера; 19 – плунжер; 21 – пружина; 22 – регулировочная пробка; 23 – контргайка; 24 – рейка; 25 – направляющая планка; 26, 43 – втулки кожуха; 27, 44 – хомуты кожуха; 28 – кожух картера; 29 – наконечник рулевой тяги (левый); 30, 50 – чехлы; 31, 49, 59, 63 – гайки; 32, 34, 39, 41, 45, 48 – болты; 33, 47 – регулировочные болты; 35 – левая рулевая тяга; 36, 52 – шайбы; 37, 42 – втулки шарниров рулевых тяг; 38 – опорная пластина; 40 – стопорная пластина; 46 – правая рулевая тяга; 51 – наконечник рулевой тяги (правый); 53 – уплотнение штока; 54 – направляющая втулка; 56 – поршень; 60 – цилиндр; 62 – крышка; 64 – пружинное кольцо; 65 – подшипник



Большинство автомобилей комплектуют рулевым управлением с гидроусилителем (рис. 8.1). Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, который установлен на двигателе и приводится общим с генератором поликлиновым ремнем. При отказе рулевого усилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.

Картер рулевого механизма установлен в подкапотном пространстве и закреплен на щите передка двумя скобами. Вал-шестерня рулевого механизма соединен с рулевым валом рулевой колонки через упругую муфту.

Рулевой механизм без гидроусилителя имеет аналогичную конструкцию. В данной книге рассмотрен рулевой механизм с гидроусилителем как наиболее сложный.

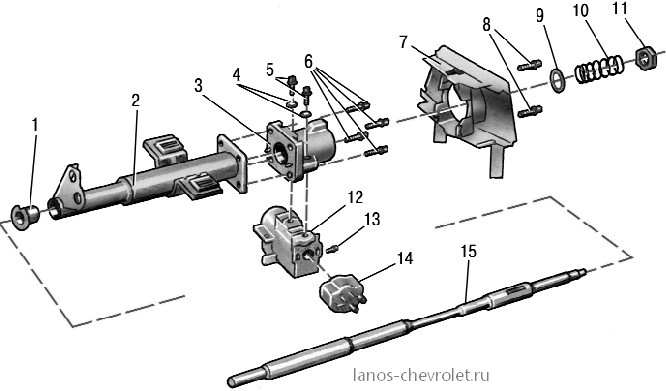

Рис. 8.2. Рулевая колонка: 1 – монтажная втулка; 2 – кожух рулевой колонки; 3 – верхний корпус рулевой колонки; 4 – шайбы; 5, 6 – срезные болты; 7 – корпус крепления подрулевых переключателей; 8 – винты; 9 – упорная шайба; 10 – пружина; 11 – гайка; 12 – корпус крепления выключателя зажигания; 13 – установочный винт; 14 – контактная группа; 15 – рулевой вал

Рулевая колонка (рис. 8.2) оборудована энергопоглощающим устройством, повышающим пассивную безопасность автомобиля, и противоугонным устройством в замке зажигания, блокирующим от поворота рулевой вал 15. На рулевой колонке также размещены органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла.
