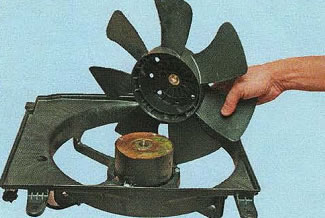

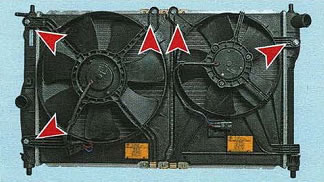

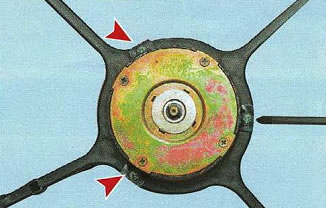

Шевроле Ланос (Sens). Снятие вентилятора охлаждения радиатора двигателя 1,5L (SOHC)               Снимают вентиляторы для замены крыльчатки или электродвигателя, а также при демонтаже радиатора. Используйте головку "на 10" 1. Отсоединяем минусовую клемму аккумулятора. 2. Нажимая на пружинный фиксатор отсоедините колодку жгута проводов основного электровентилятора от колодки проводов системы управления двигателя . 3. Выверните два верхних болта крепления… 4. …и один нижний болт крепления кожуха электровентилятора к радиатору системы охлаждения , после чего снимите электровентилятор с кожухом в сборе. 5. Дополнительный вентилятор (на автомобилях с системой кондиционирования воздуха) снимается аналогично. Отсоединив провода.. 6. Выверните два верхних болта крепления 7. …и снимите дополнительный электровентилятор с кожухом в сборе.   Для наглядности на демонтированном радиаторе системы охлаждения стрелками указаны места расположения болтов крепления кожухов основного (слева) и дополнительного электровентиляторов.  снятие крыльчатки  Шлицевой отверткой отворачиваем винт крепления колодки жгута проводов вентилятора ...  ... и отсоединяем колодку от кожуха. Головкой «на 13» отворачиваем гайку крепления крыльчатки к валу электродвигателя вентилятора ...  ... и снимаем крыльчатку.  Вынимаем оболочку жгута проводов из держателя .  Крестообразной отверткой отворачиваем три самореза крепления электродвигателя к кожуху вентилятора ...  ... и вынимаем электродвигатель из кожуха. Собираем и устанавливаем вентилятор радиатора системы охлаждения в обратной последовательности. Во время установки следите, чтобы прорези во втулке крыльчатки совпали со штифтом ...  ...расположенным на валу электродвигателя.
