Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА ДИНАМИКОВ АКУСТИЧЕСКОЙ СИСТЕМЫ

Вам потребуются: ключ «на 10» и па­яльник.

ПРИМЕЧАНИЕ____________________

Работа показана на примере динамиков, ус­тановленных в левой передней двери. Дина­мики в правой двери заменяют аналогично.

Для снятия широкополосного динамика

выполните следующие операции.

1.       Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите обивку передней двери

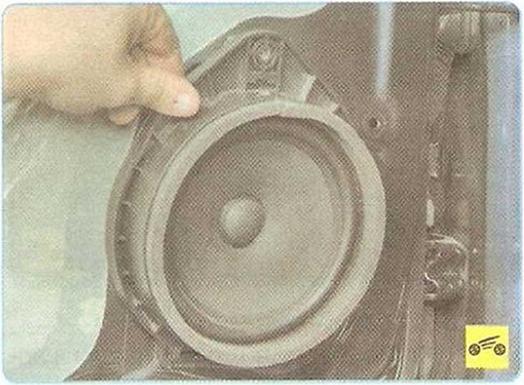

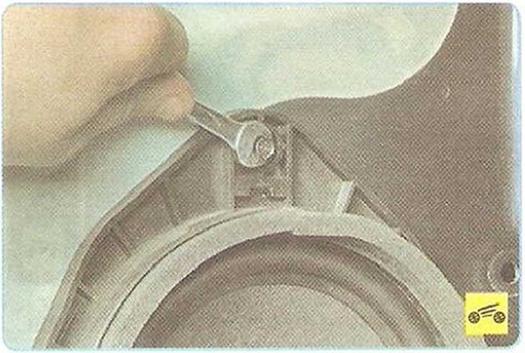

4.      ...и извлеките динамик из проема мон­тажной панели двери.

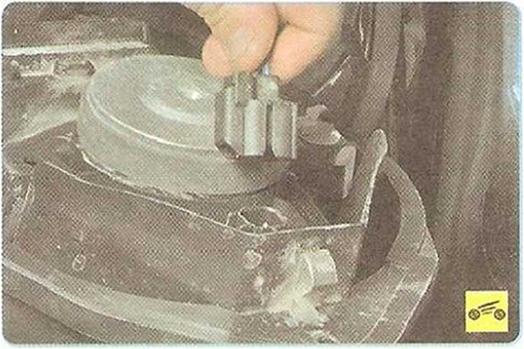

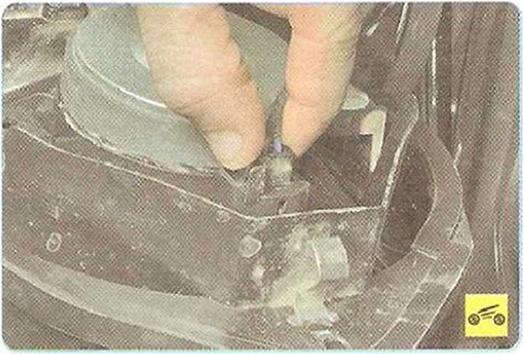

5.      Сожмите фиксаторы.

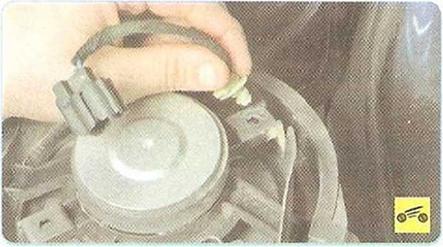

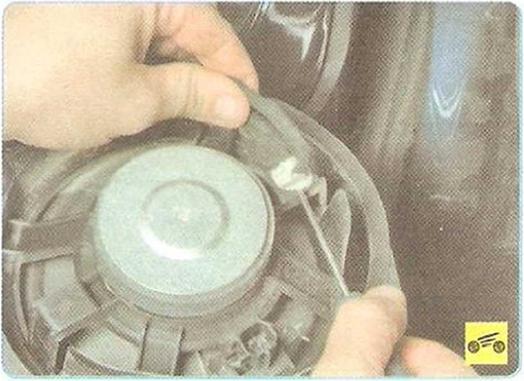

7.     Подденьте отверткой...

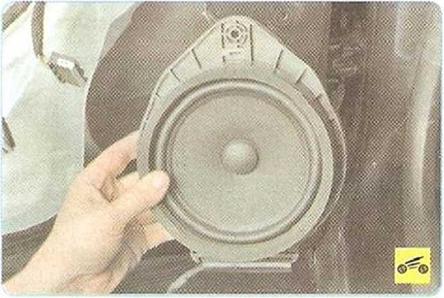

9.      Снимите динамик.

10.                     Установите динамик и все детали в по­рядке, обратном снятию.

Для снятия высокочастотного динамика

выполните следующие операции.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

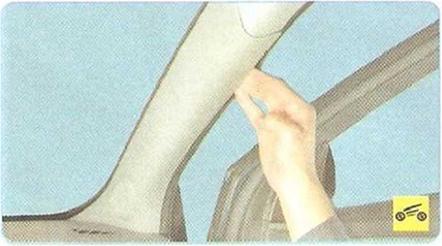

2.    Подденьте край облицовки передней стойки...

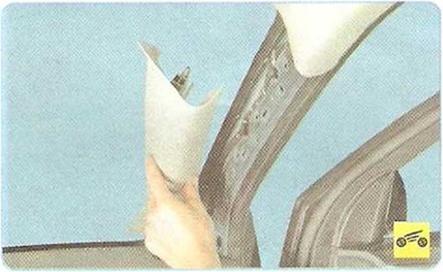

3.    ...отведите облицовку передней стойки, преодолевая сопротивление ее держателей...

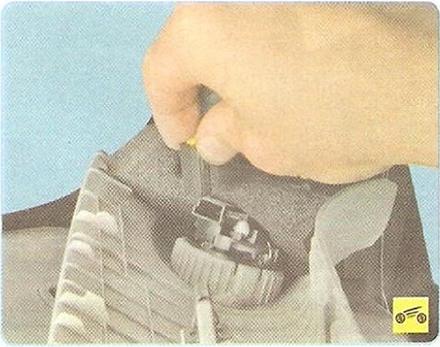

4.     ...сожмите фиксатор и отсоедините ко­лодку жгута проводов от высокочастотного динамика.

ПРИМЕЧАНИЯ

Высокочастотный динамик закреплен в об­лицовке путем оплавления пластика на кромке посадочного места. Для извлечения динамика аккуратно подрежьте острым но­жом места оплавления.

При установке динамика восстановите точки крепления паяльником.

5.     Установите облицовку с высокочастот­ным динамиком в порядке, обратном снятию.
