..съемник для шаровой опоры.

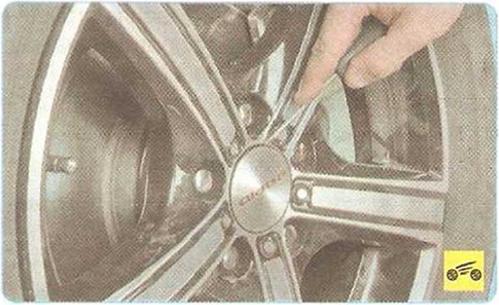

2.    Поддев отверткой, снимите заглушку...

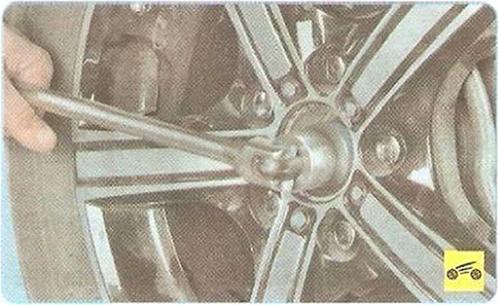

3. ...и ослабьте затяжку гайки ступицы.

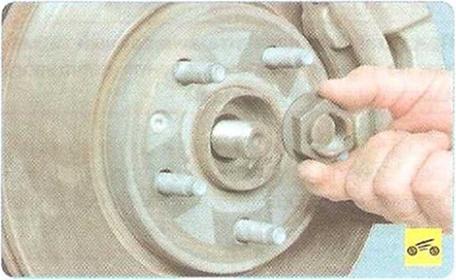

6.   Окончательно отверните гайку ступицы и снимите ее.

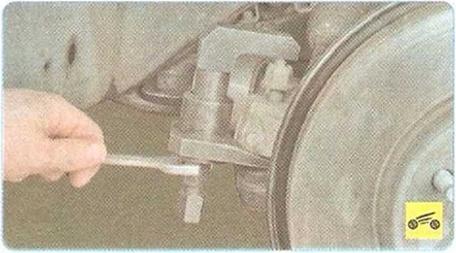

7.   Выверните болты крепления суппорта к поворотному кулаку.

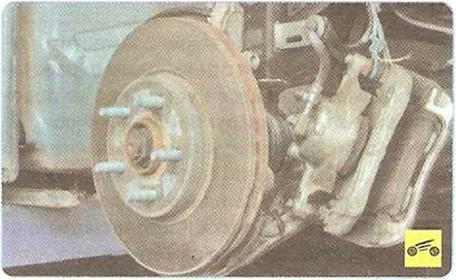

8.   Снимите суппорт в сборе, не отсоединяя тормозной шланг, и закрепите проволокой, не допуская скручивания или натяжения шланга.

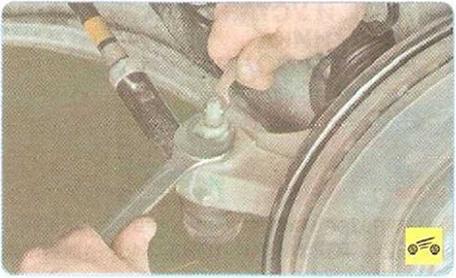

9.   Отверните гайку крепления пальца шар­нира наружного наконечника рулевой тяги, удерживая палец от проворачивания.

10.                  Установите съемник шаровых шарниров и выпрессуйте палец из бобышки поворотно­го кулака

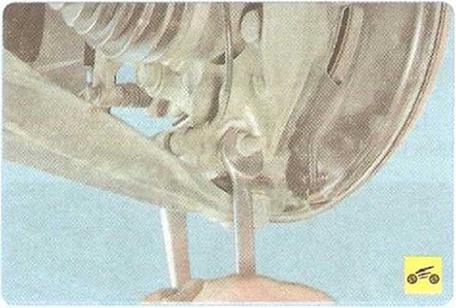

13.  Отверните гайку стяжного болта клем- мового соединения поворотного кулака с ша­ровой опорой, извлеките болт и выведите па­лец шаровой опоры из поворотного кулака.

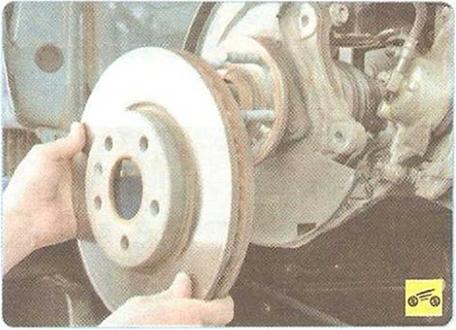

14.  Снимите тормозной диск

тормозного диска тормозного механизма

15.  Вытолкните из ступицы (в направлении коробки передач), насколько ото возможно, шлицевый хвостовик наружного шарнира рав­ных угловых скоростей (ШРУС) привода пе­реднего колеса.

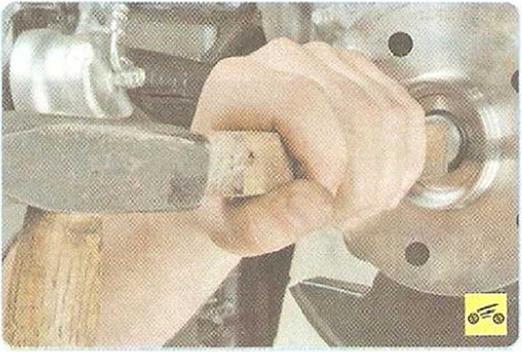

При затрудненном выведении хвостовика наружного шарнира, не повреждая резьбы, выбейте его из ступицы молотком через вы­колотку или деревянный брусок подходяще­го размера.

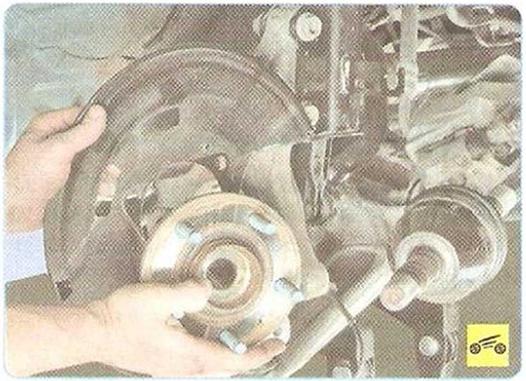

16.     Придерживая вал привода от резкого опускания, выньте поворотный кулак в сборе со ступицей.

17.     Подвесьте вал привода на проволоке.

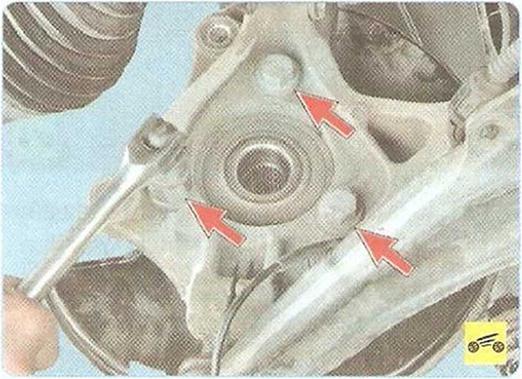

18.    Выверните три болта крепления ступи­цы к поворотному кулаку.

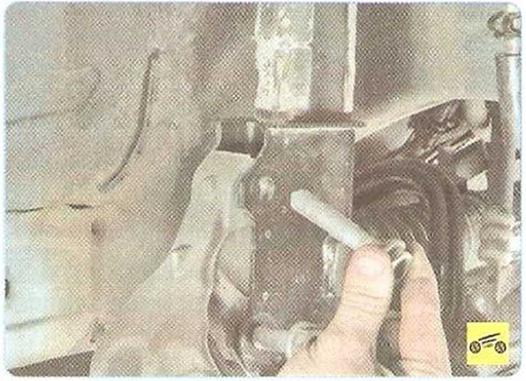

20. Отверните гайки болтов крепления по­воротного кулака к амортизаторной стойке и выньте болты.

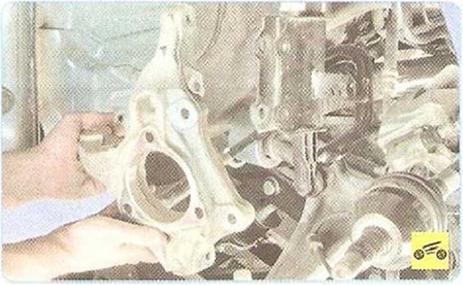

21.  Снимите поворотный кулак.

22.  Установите детали в порядке, обратном снятию. Болты и гайки затяните моментом, указанным в приложении 1.

ПРЕДУПРЕЖДЕНИЕ

При установке нанесите анаэробный герме­тик на резьбу гайки крепления шлицевого хвостовика вала привода.

23.  Несколько раз нажмите до упора на пе­даль тормоза. Это необходимо для того, что­бы выбрать зазоры в тормозных механизмах, появившиеся после их снятия.

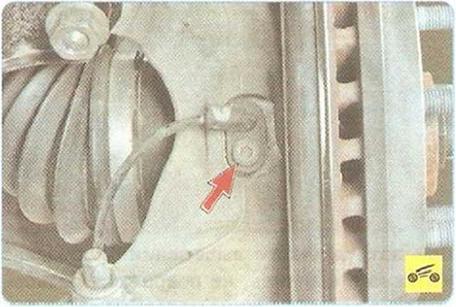

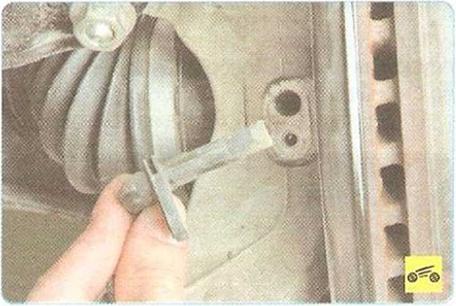

24.  Установите датчик частоты вращения ко­леса в порядке, обратном снятию. Если после установки датчика частоты вращения колеса не гаснет сигнальная лампа неисправности анти- блокировочной системы тормозов, обратитесь на сервисную станцию для диагностики ABS.

ПРЕДУПРЕЖДЕНИЯ

При установке датчика точно совместите от­верстие в его корпусе с резьбовым отверсти­ем в кулаке. В процессе установки не пово­рачивайте датчик вокруг продольной оси. Увеличение сопротивления перемещению датчика должно ощущаться только послед­ние 2 мм перед его полной посадкой в кулак. Если датчик с большим сопротивлением вхо­дит в отверстие кулака с самого начала уста­новки, извлеките датчик и устраните причину заедания (грязь, заусенец на корпусе и пр.). Категорически запрещается запрессовывать датчик частоты вращения колеса молотком.
