Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ - ЧАСТЬ 2

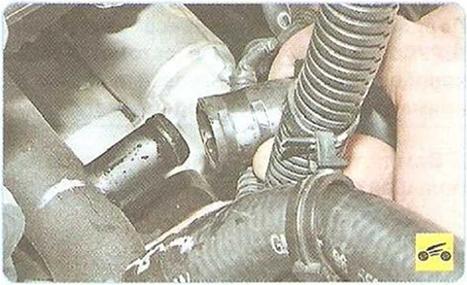

12. ...и отсоедините шланг от трубы.

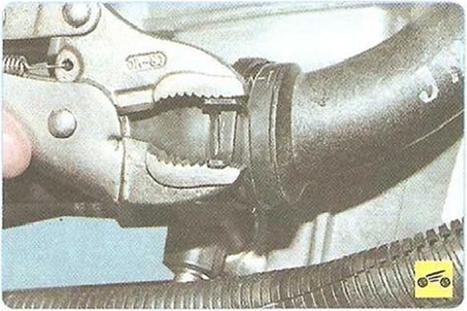

13. Сожмите усики хомута крепления отво­дящего шланга радиатора системы охлажде­ния к распределительной трубе, сдвиньте хо­мут по шлангу...

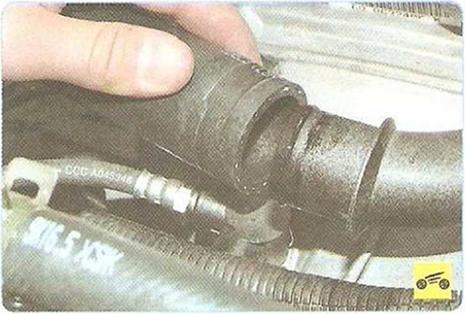

14. ...и отсоедините шланг от трубы.

ПРИМЕЧАНИЕ___________________

Шланги радиатора системы охлаждения не­обходимо отсоединять от водораспредели­тельной трубы для получения доступа к верх­ним болтам крепления коробки передач.

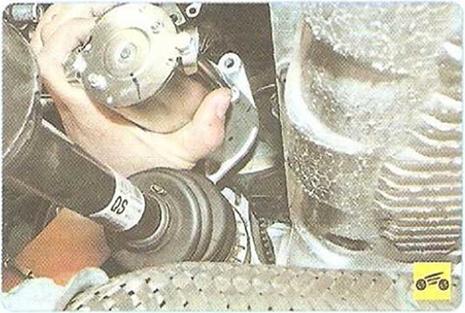

15.    Снимите стартер

16.    Отведите в сторону жгут проводов, рас­положенный в левой части моторного отсека, чтобы он не мешал дальнейшей работе.

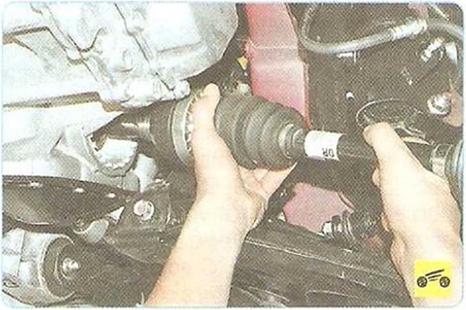

17. Снимите приводы передних колес

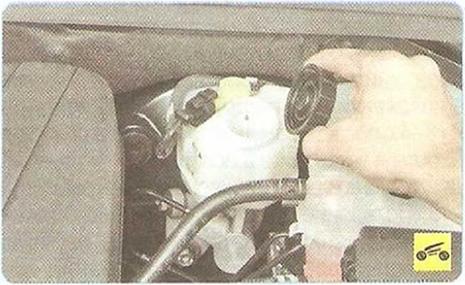

18. Снимите пробку бачка главного тор­мозного цилиндра и откачайте, например,



большим медицинским шприцем тормозную жидкость из секции бачка главного тормоз­ного цилиндра, питающей гидропривод вы­ключения сцепления.

ПРИМЕЧАНИЕ

Бачок, общий для главных цилиндров тормо­зов и выключения сцепления, состоит из трех отдельных секций: двух для раздельных контуров гидропривода тормозов и одной для гидропривода выключения сцепления.

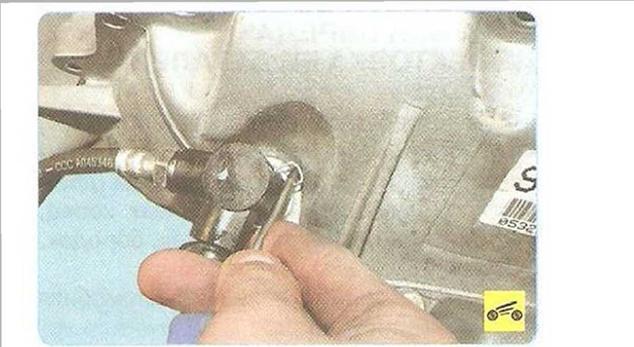

19. Поддев отверткой...

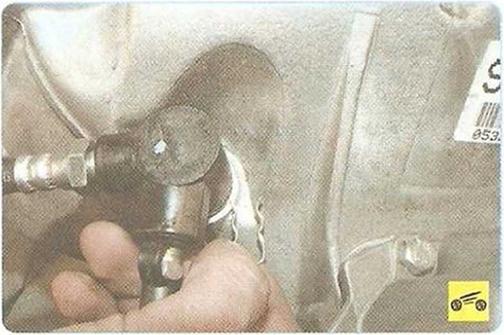

20.         ...извлеките фиксатор из переходника шланга...

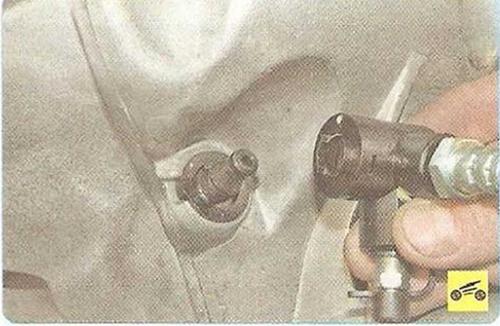

21.         ...и снимите переходник с наконечника промежуточной трубки гидропривода сцеп­ления.
