Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА ТОПЛИВНОЙ РАМПЫ ДВИГАТЕЛЯ F16D



Топливную рампу снимают для замены при повреждении (поломка штуцеров), для заме­ны форсунок или для получения доступа к дру­гим узлам.

Вам потребуются: ключи «на 10», «на 12», отвертка с плоским лезвием.

1.    Снизьте давление в системе питания

2.    Снимите декоративный кожух двигателя

().

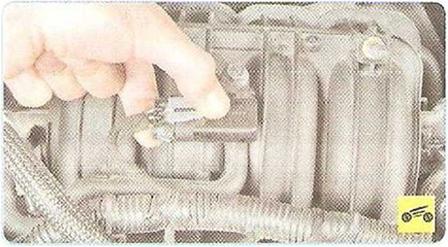

3.   Нажмите на пружинный фиксатор и отсое­дините колодку жгута проводов от разъема дат­чика температуры воздуха во впускной трубе.

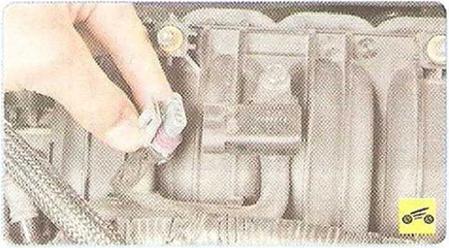

5.      ...и отсоедините колодку моторног о жгута проводов or разъема датчика абсолютного давления во впускной трубе.









7.      ...снимите хомуты крепления моторного жгута проводов с фиксаторов на впускной тру­бе и отведите жгут проводов в сторону.

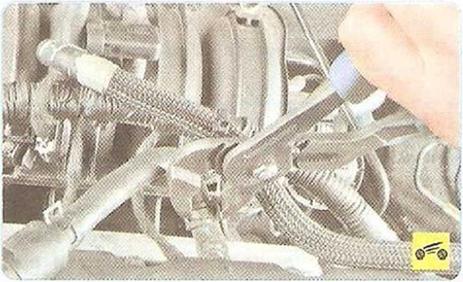

8.      Сжав отогнутые усики хомута крепления отводящего шланга системы вентиляции кар­тера, сдвиньте хомут по шлангу...





9.      ...и снимите шланг с патрубка крышки го­ловки блока цилиндров.

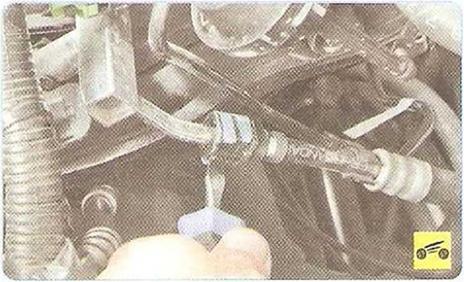

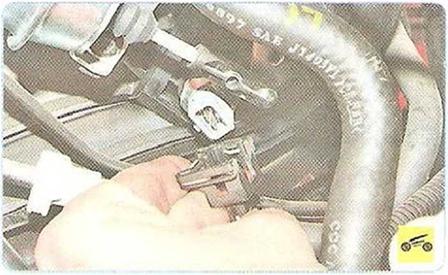

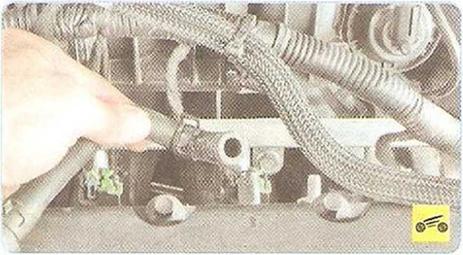

10. Отожмите фиксаторы наконечника топ­ливного шланга...

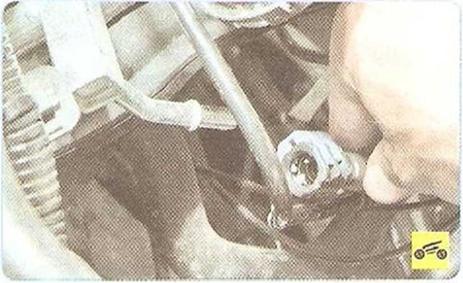

II.           ...и отсоедините топливный шланг от штуцера топливной рампы.

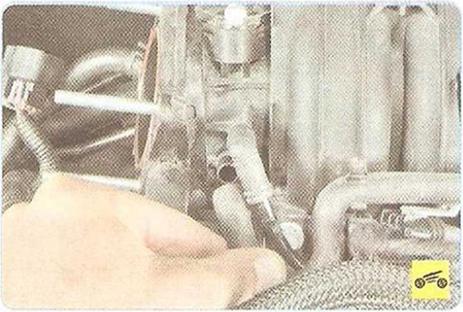

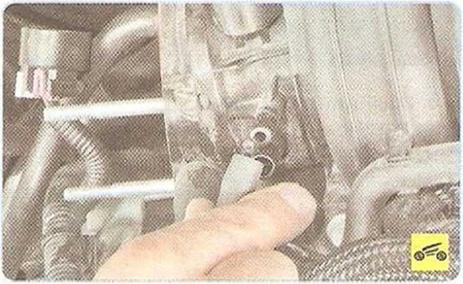

12.    Отсоедините шланг датчика абсолютно­го давления от патрубка впускной трубы.





13.    Отсоедините от штуцера впускной тру­бы шланг продувки адсорбера...





14.    ...и отсоедините шланг продувки адсор­бера из держателей впускной трубы.

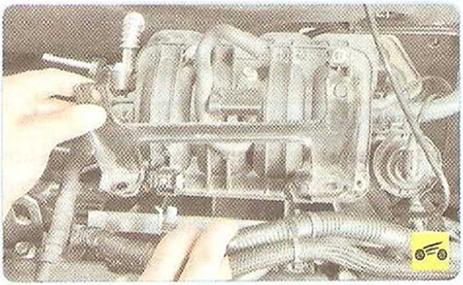

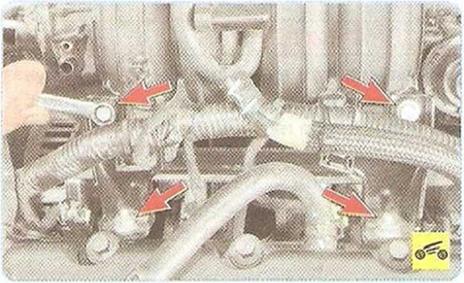

15.    Отверните две гайки крепления крон­штейна впускной трубы к головке блока ци­линдров, выверните два болта крепления кронштейна к впускной трубе...

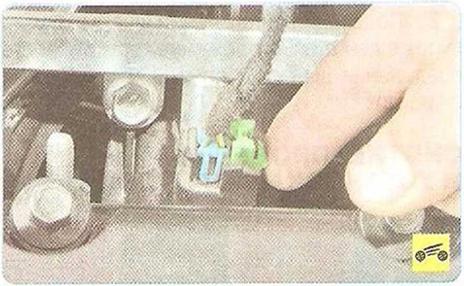

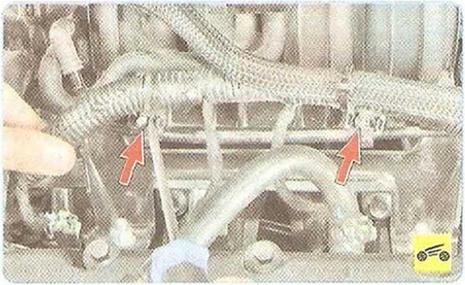

17.    Сдвиньте фиксатор колодок моторного жгута проводов...

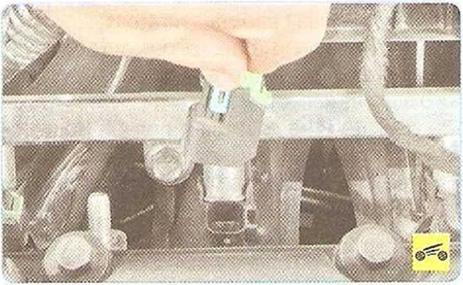

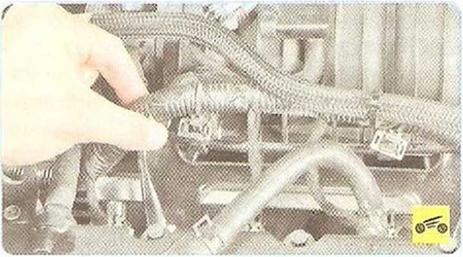

18.   ...и отсоедините колодки от разъемов форсунок.

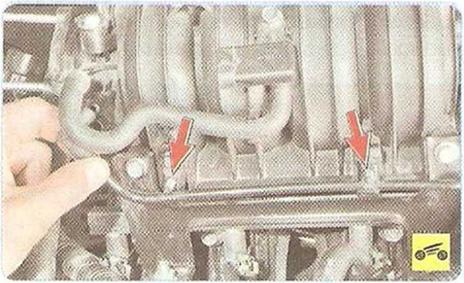

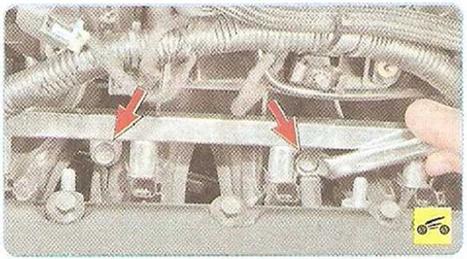

19.   Выверните два болта крепления топлив­ной рампы к впускной трубе...

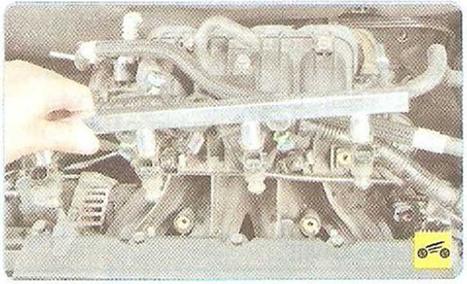

20.       ...и снимите рампу, вынимая форсунки из отверстий впускной трубы.

ПРЕДУПРЕЖДЕНИЕ

Если при снятии рампы какая-либо из форсу­нок останется во впускной трубе, обязатель­но замените фиксатор этой форсунки.

21.     При необходимости снимите с рампы форсунки



ПРИМЕЧАНИЕ

Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.

22.     Установите топливную рампу в последо­вательности, обратной разборке и снятию, смазав уплотнительные кольца форсунок мо­торным маслом.

23.     Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность соединения шланга с рампой и уплотнений форсунок.
