Chevrolet Cruze. ЗАМЕНА ПРИЕМНОЙ ТРУБЫ ДВИГАТЕЛЯ F16D



Вам потребуются: торцовый ключ «на 14», отвертка с плоским лезвием

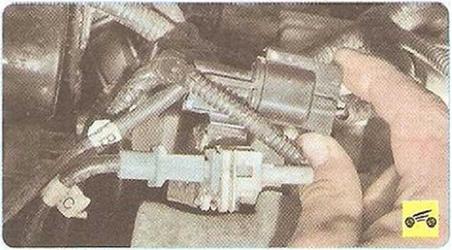

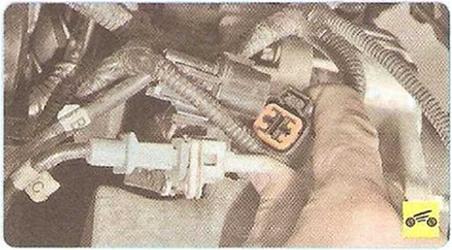

2.    ...и отсоедините колодку жгута проводов диагностического датчика концентрации кис­лорода от колодки жгута проводов двигателя.

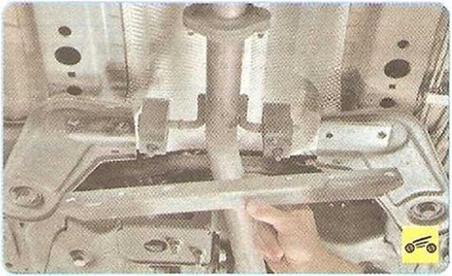

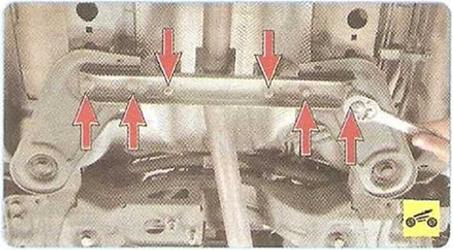

3.    Выверните четыре болта крепления усили­теля к подрамнику и отверните две гайки креп­ления подушек приемной трубы к усилителю.

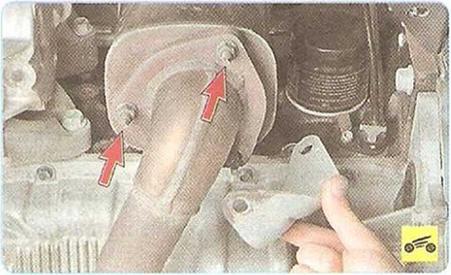

5.       Снимите поддерживающий кронштейн, отверните две гайки крепления приемной тру­бы к нейтрализатору

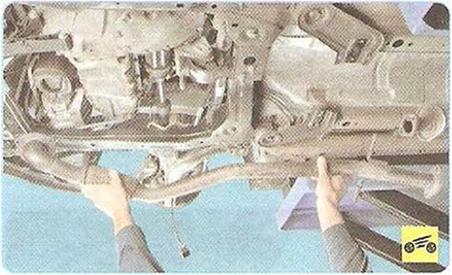

 и опустите приемную трубу вниз.

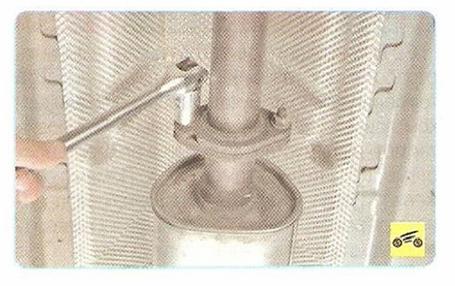

6.       Отверните две гайки крепления фланца приемной трубы к дополнительному глушителю.

7.       Разъедините фланцы приемной трубы и дополнительного глушителя и снимите уп­лотнительную прокладку со шпилек фланца дополнительного глушителя.

ПОЛЕЗНЫЙ СОВЕТ

Заменяйте новой уплотнительную прокладку между фланцами приемной трубы и допол­нительного глушителя при каждой разборке соединения, так как сильно обжатая про­кладка не обеспечит надежного уплотнения.

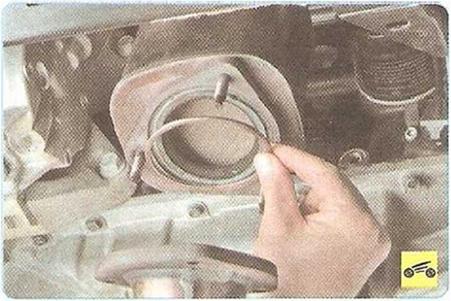

9.         Снимите уплотнительную прокладку с нейтрализатора. Замените уплотнительную прокладку новой, так как сильно обжатая про­кладка не обеспечит надежного уплотнения.

10.    Установите приемную трубу в порядке, обратном снятию.











Chevrolet Cruze. ЗАМЕНА ОСНОВНОГО И ДОПОЛНИТЕЛЬНОГО ГЛУШИТЕЛЕЙ ДВИГАТЕЛЯ F16D





Основной и дополнительный глушители вы­

полнены единым элементом.

Вам потребуются: ключ «на 14», отверт­ка с плоским лезвием.

1.      Снимите топливный бак с автомобиля

      .

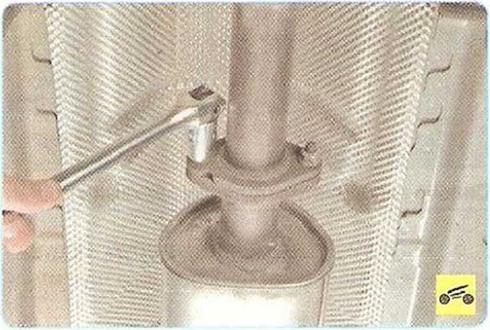

2.      Отверните две гайки крепления фланца дополнительного глушителя к приемной тру­бе. Разъедините фланцы приемной трубы и дополнительного глушителя

ПОЛЕЗНЫЙ СОВЕТ

Заменяйте новой уплотнительную прокладку между фланцами дополнительного и основ­ного глушителей при каждой разборке со­единения, так как сильно обжатая прокладка не обеспечит надежного уплотнения.

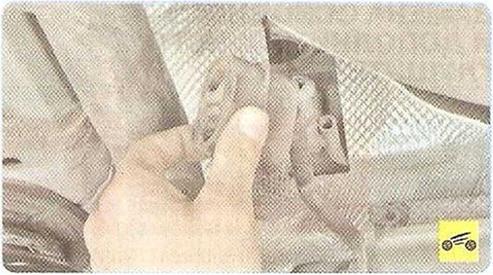

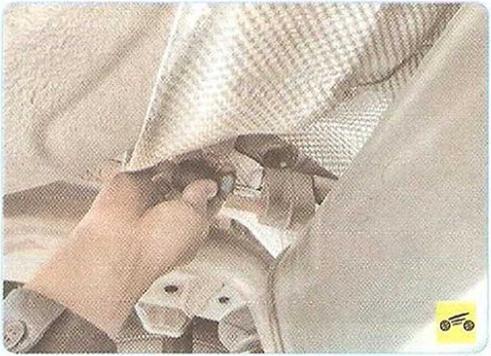

3.     Сдвиньте отверткой подушку крепления передней части основного глушителя с крон­штейна на кузове...

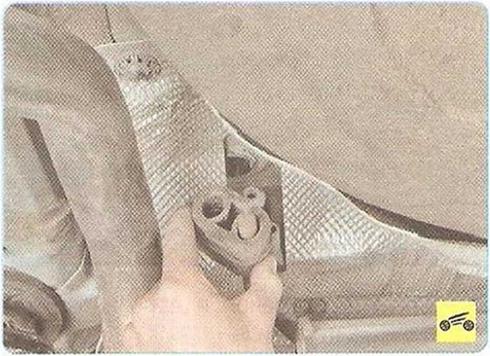

5.    ...и снимите подушку

ПРИМЕЧАНИЕ

Сильно изношенную подушку замените новой.

6.       Аналогично замените вторую подушку крепления задней части основного глушителя к кузову.

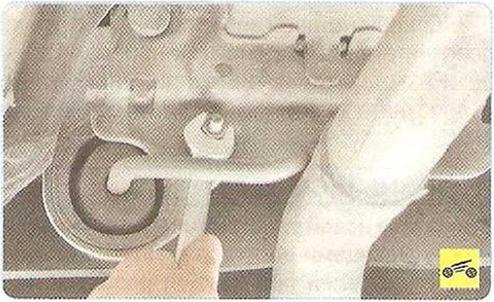

7.      Отверните гайку крепления подушки к ку­зову..

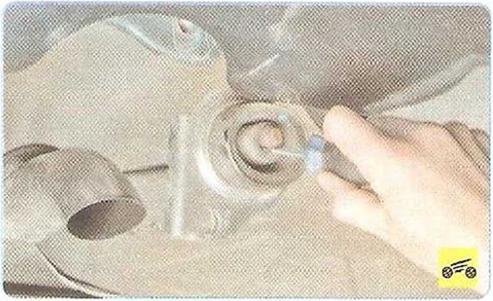

8.      ...и отверткой снимите подушку подвес­ки задней части основного глушителя с крон­штейна.

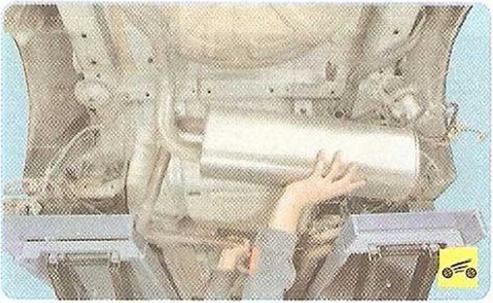

9.      Снимите основной и дополнительный глушители с автомобиля.

10.                  Установите глушитель в порядке, обрат­ном снятию.
