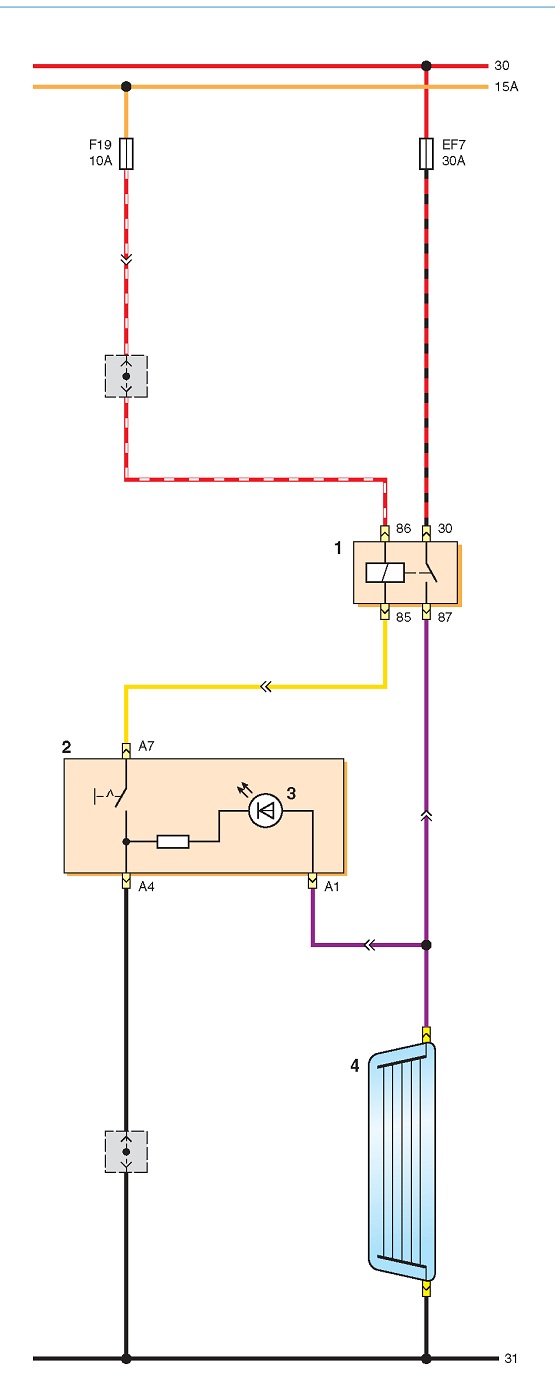

Схема включения обогрева заднего стекла: 1 - реле обогревателя заднего стекла; 2 - выключатель обогрева заднего стекла;
3 - светодиод индикации включения обогрева заднего стекла;
4 - элемент обогрева заднего стекла

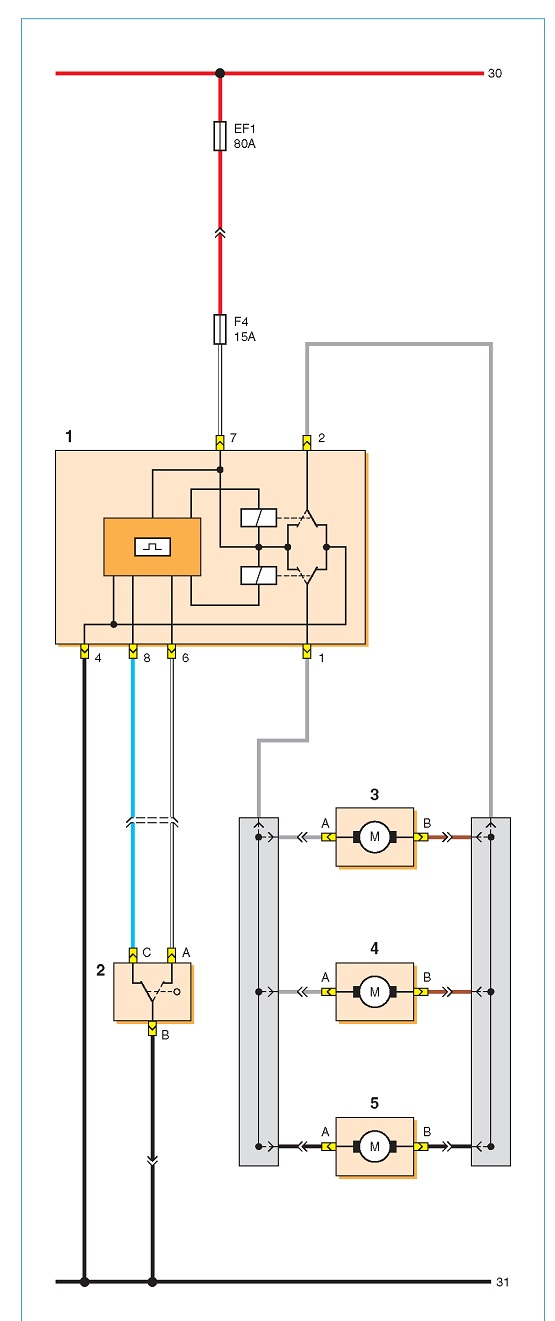

Схема соединений центрального замка: 1 - реле центрального замка; 2 - выключатель центрального замка в левой передней двери; 3 - электропривод замка правой передней двери; 4 - электропривод замка левой задней двери; 5 - электропривод замка правой задней двери

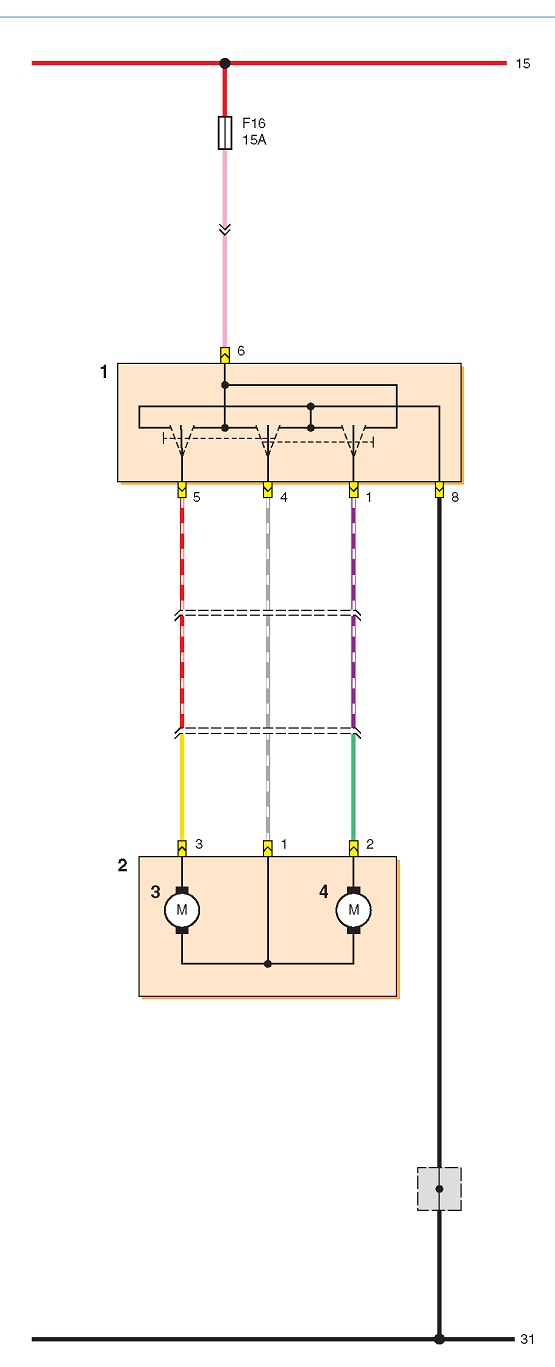

Схема соединений правого наружного зеркала заднего вида с электроприводом: 1 - переключатель наружного зеркала; 2 - наружное зеркало; 3 - электродвигатель поворота зеркала в горизонтальной плоскости; 4 - электродвигатель поворота зеркала в вертикальной плоскости

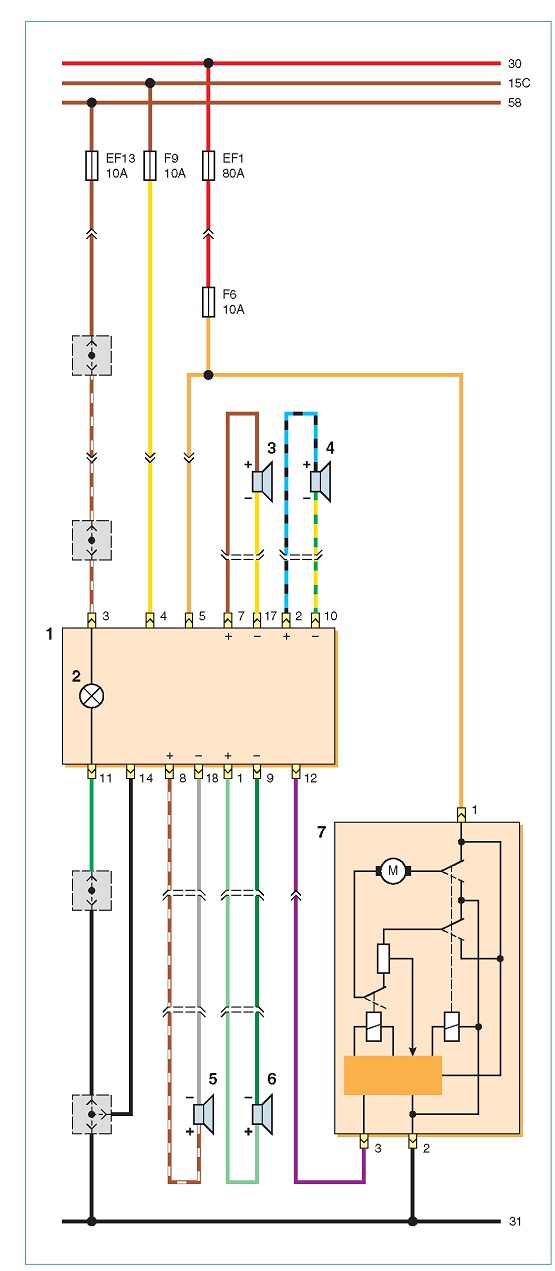

Схема включения системы звуковоспроизведения: 1 - головное устройство звуковоспроизведения; 2 - лампа подсветки головного устройства; 3 - задний левый громкоговоритель; 4 - задний правый громкоговоритель; 5 - передний левый громкоговоритель; 6 - передний правый громкоговоритель; 7 - электропривод антенны
