Chevrolet Lanos (2011+). Электросхемы - часть 2

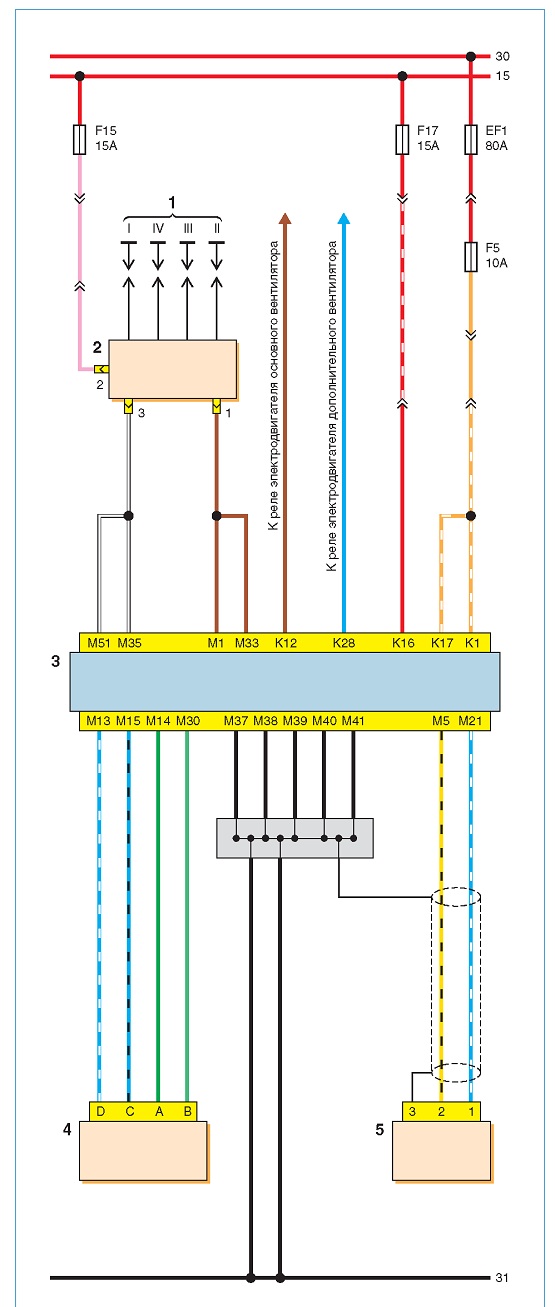

Схема системы управления двигателем (продолжение): 1 - свечи зажигания; 2 - катушка зажигания; 3 - ЭБУ; 4 - регулятор холостого хода; 5 - датчик положения коленчатого вала

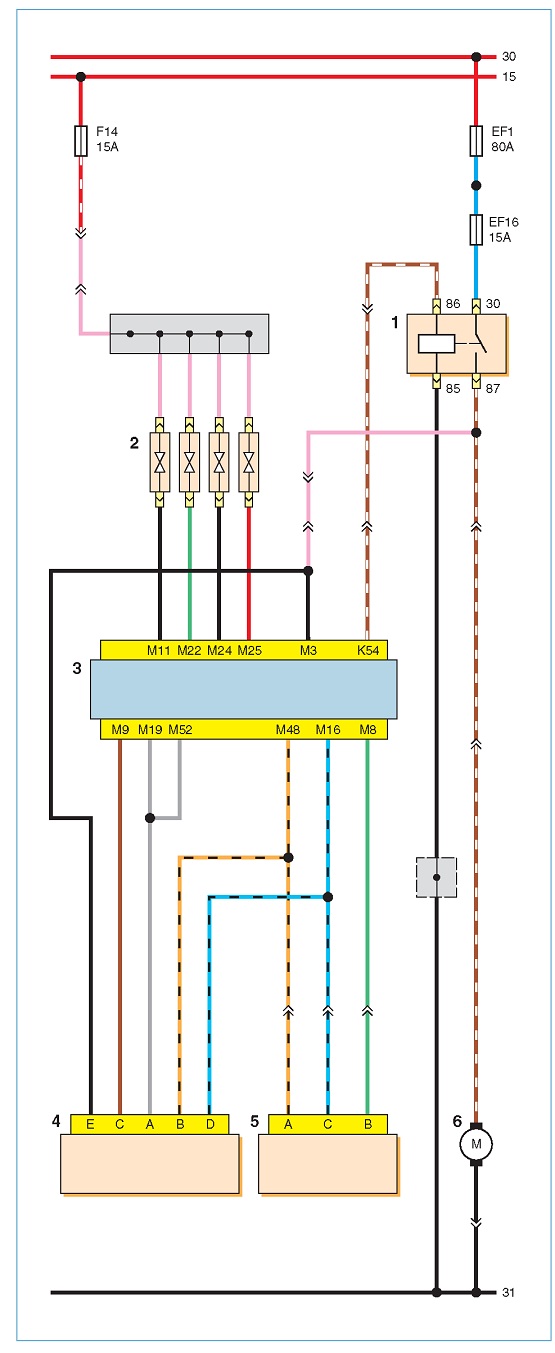

Схема системы управления двигателем (продолжение): 1 - реле топливного насоса; 2 - форсунки; 3 - ЭБУ; 4 - клапан рециркуляции отработавших газов; 5 - датчик абсолютного давления воздуха во впускном коллекторе; 6 - топливный насос
