Chevrolet Lanos (2011+). Снятие и разборка топливного модуля двигателя 1,5i

Работу проводим для замены датчика указателя уровня топлива, резистора контрольной лампы резерва топлива или топливного модуля в сборе. Сбрасываем давление в системе питания (см. «Замена топливного фильтра, с. 48).

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

В салоне автомобиля поднимаем подушку заднего сиденья.

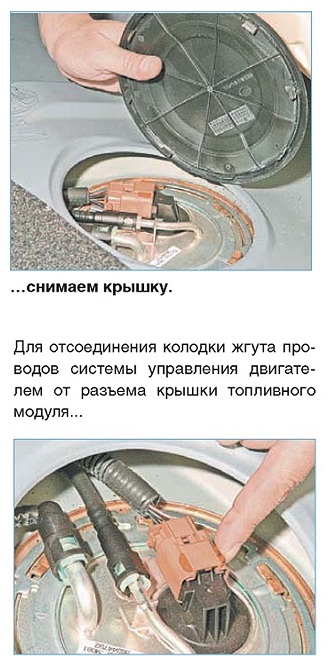

Поддев шлицевой отверткой крышку лючка топливного модуля ...

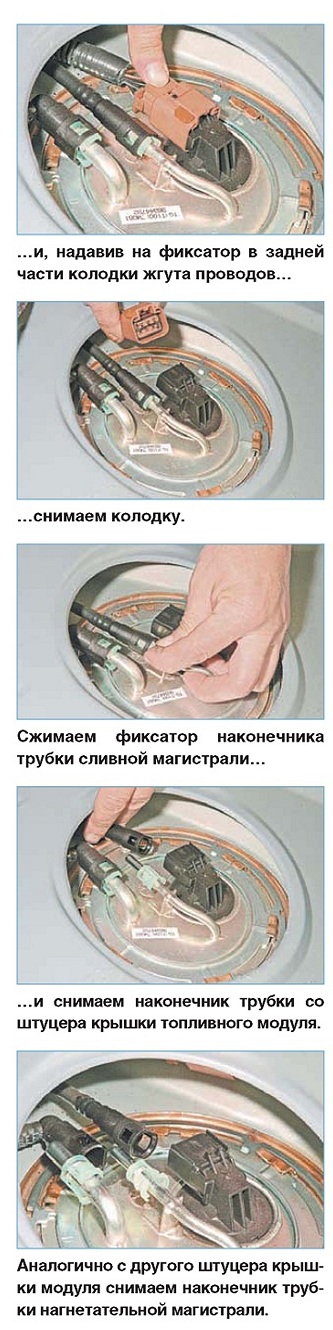

...сдвигаем блокиратор колодки жгута проводов системы управления двигателем (оранжевого цвета)...

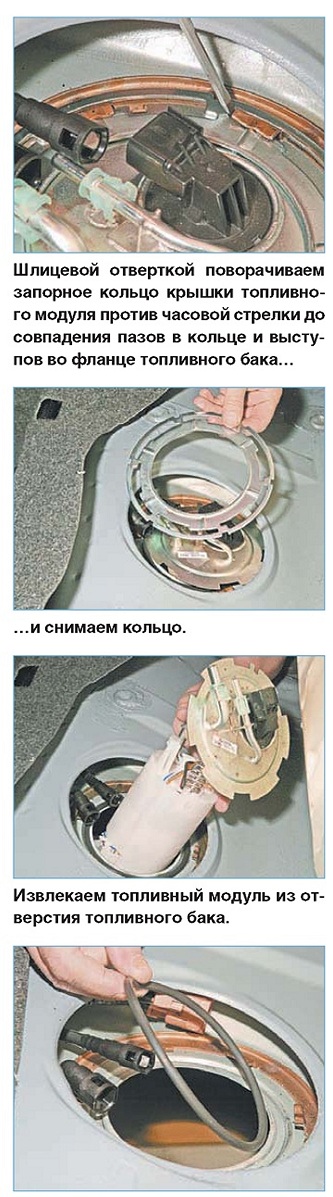

Соединение крышки топливного модуля с фланцем отверстия бака уплотняется резиновым кольцом.

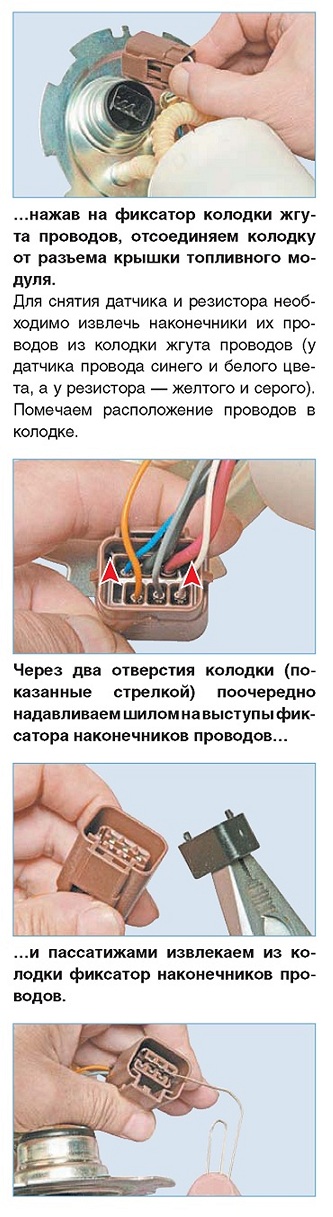

Для замены датчика указателя уровня топлива и резистора контрольной лампы резерва топлива...

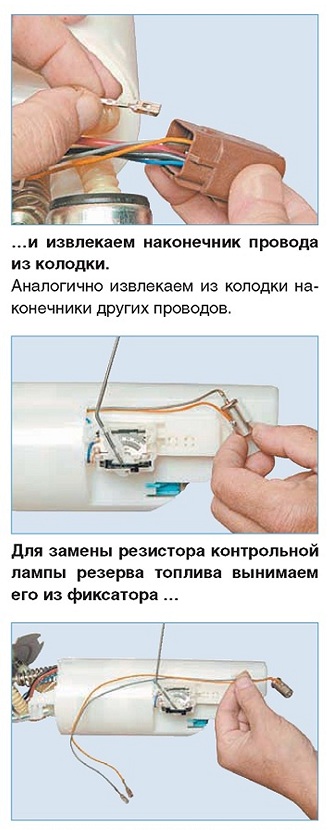

Шилом или проволокой канцелярской скрепки отжимаем язычок колодки, который держит наконечник нужного провода...

...и снимаем резистор, вытягивая два его провода через отверстие в корпусе модуля.

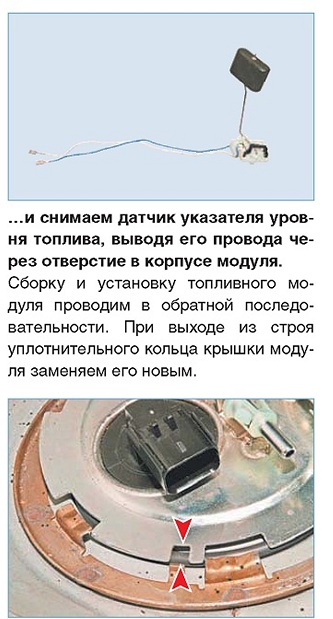

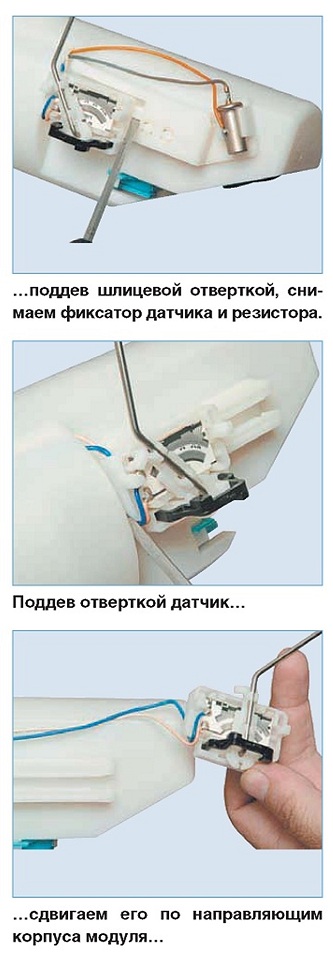

Для снятия датчика указателя уровня топлива...

При установке топливного модуля в бак совмещаем вырез в крышке топливного модуля с язычком на фланце отверстия бака.

Перед закрыванием крышки лючка в полу кузова под задним сиденьем необходимо проверить герметичность соединений топливного модуля. Для этого подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи и включаем зажигание.
