Чери Амулет. Снятие комбинации приборов

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумулятора.

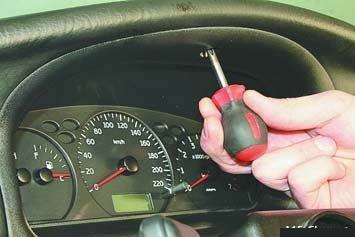

2. Выверните винт крепления щитка панели приборов...

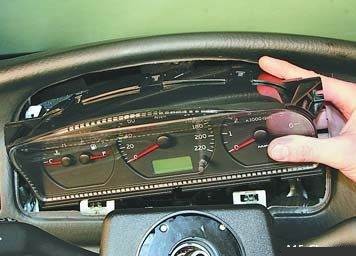

3. ...и снимите щиток, преодолевая усилие фиксаторов.

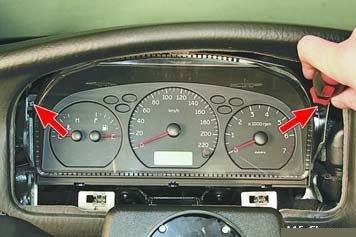

4. Выверните два винта крепления комбинации приборов к панели приборов...

5. ...и извлеките ее из гнезда.

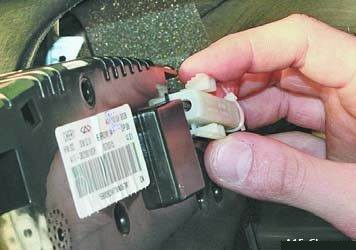

6. Сожмите фиксаторы колодки жгута проводов панели приборов...

7. ...и отсоедините колодку от разъема комбинации приборов.

8. Установите комбинацию приборов в порядке, обратном снятию.

Чери Амулет. Выключатели панели приборов

1. Отсоедините провод от клеммы «минус» аккумулятора.

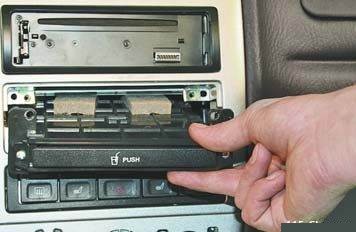

2. Извлеките из панели приборов подстаканник (см. «Снятие и разборка приборной панели»).

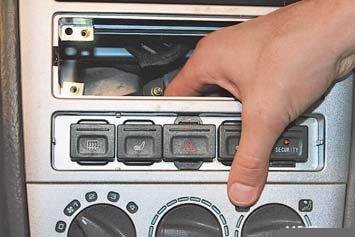

3. Подденьте отверткой...

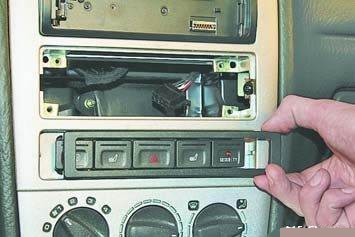

4. ...и снимите облицовку блока выключателей.

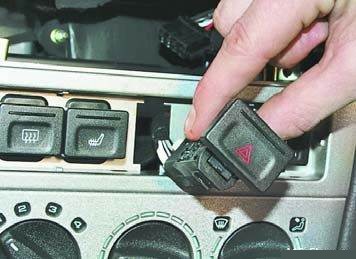

5. Сожмите фиксаторы выключателя...

6. ...и извлеките выключатель из облицовки панели приборов.

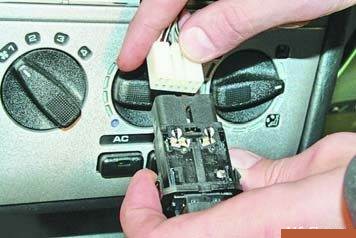

7. Нажмите на фиксатор...

8. ...и отсоедините от выключателя колодку жгута проводов.

9. Остальные выключатели снимайте аналогично.

10. Установите детали в порядке, обратном снятию.
