Чери Амулет. Замок крышки багажника

Дверь задка автомобилей Чери Амулет оснащают двумя замками, расположенными по бокам двери.

Вам потребуются: торцовый ключ «на 8», отвертка с крестообразным лезвием.

Замечание

Снятие замка двери задка показано на примере левого замка, замена правого проводится аналогично.

1. Снимите обивку двери задка (см. «Обивка крышки багажника»).

2. Отсоедините тягу замка двери задка от рычага привода открывания.

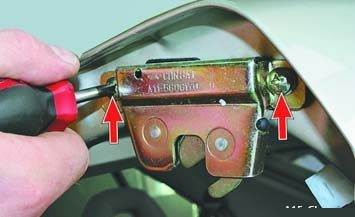

3. Выверните два винта крепления...

4. ...отведите замок двери задка...

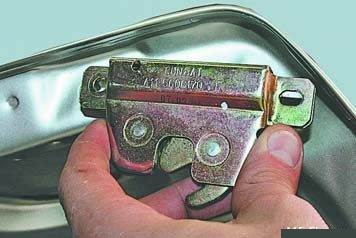

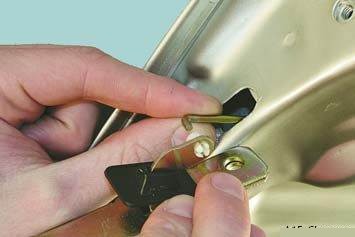

5....отсоедините тягу и снимите замок двери задка с автомобиля.

6. Разъедините колодку электропривода блокировки замка двери задка.

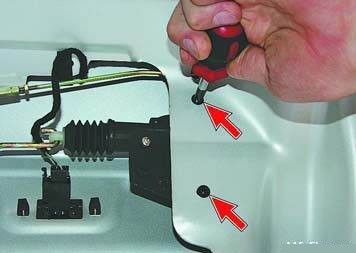

7. Выверните два винта крепления...

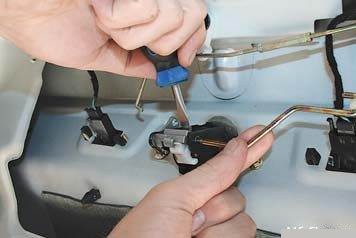

8. ...отожмите фиксатор в выключателе замка двери задка...

9. ...выведите тягу из выключателя...

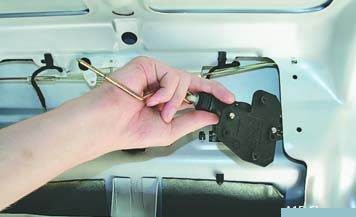

10. ...и снимите электропривод выключателя замка двери задка.

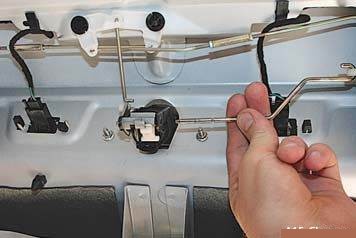

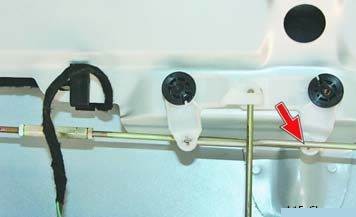

11. Отсоедините тягу привода рычагов отпирания замков двери задка от выключателя замков.

12. Выверните две гайки крепления декоративной прижимной накладки.

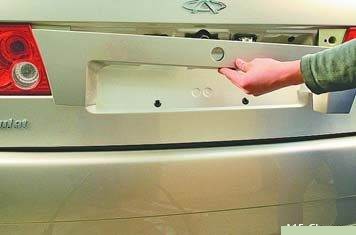

13. Снимите накладку...

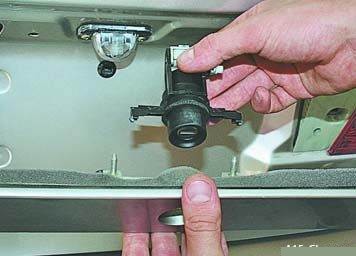

14. ...и снимите со шпилек выключатель замков двери задка.

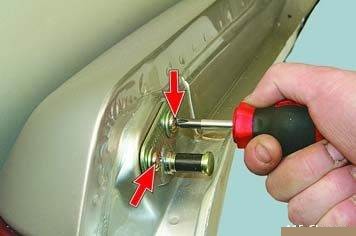

15. Для снятия защелки замка двери задка выверните два винта ее крепления...

16. ...и снимите защелку.

17. Установите все снятые детали в порядке, обратном снятию.

18. Если захлопывание двери задка сопровождается ударом рычага замка о защелку, отрегулируйте положение защелки. Для этого ослабьте два винта крепления защелки и, перемещая защелку в поперечном или продольном направлении, добейтесь безударного захлопывания двери. После этого затяните винты крепления защелки.
