Чери Амулет. Коробка передач - особенности конструкции

На автомобили Чери Амулет, собираемые на калининградском предприятии «Автотор», устанавливают механическую коробку передач типа AQO15AA.

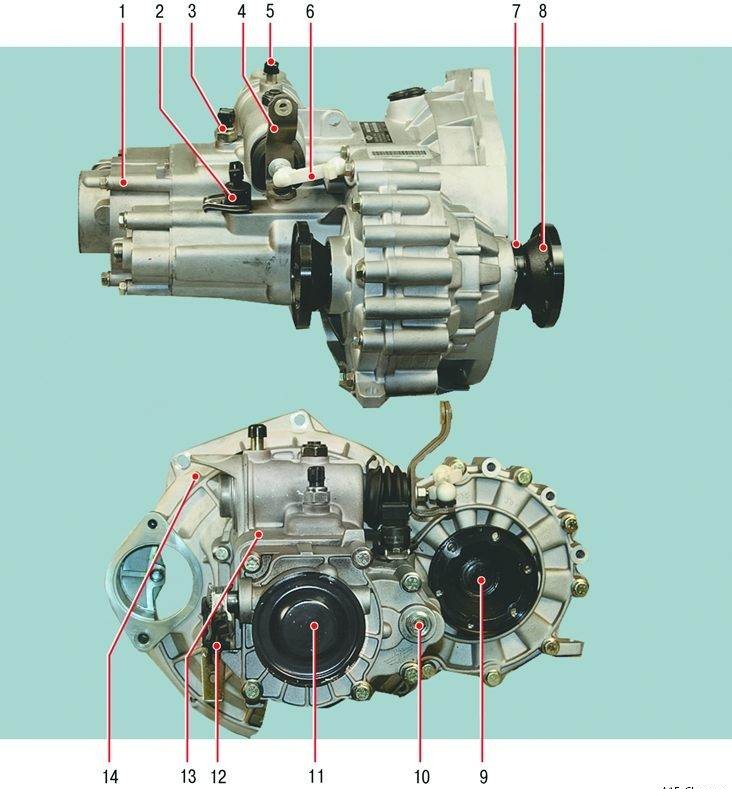

Рисунок 6.4. Коробка передач: 1 – задняя крышка коробки передач; 2 – датчик скорости; 3 – выключатель света заднего хода; 4 – рычаг переключения передач; 5 – сапун; 6 – промежуточная тяга выбора передач; 7 – сальник полуоси; 8 – правая полуось; 9 – левая полуось; 10 – пробка отверстия для заливки масла; 11 – заглушка задней крышки коробки передач; 12 – рычаг выключения сцепления; 13 – картер коробки передач; 14 – картер сцепления

Механическая коробка передач выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер 13 (Рисунок 6.4) и 5 (Рисунок 6.5). К передней части картера коробки передач присоединен картер сцепления 14 (смотрите рисунок 6.4) и 3 (смотрите рисунок 6.5). На заднюю часть картера коробки передач установлена алюминиевая литая крышка 1 (смотрите рисунок 6.4) и 6 (смотрите рисунок 6.5).

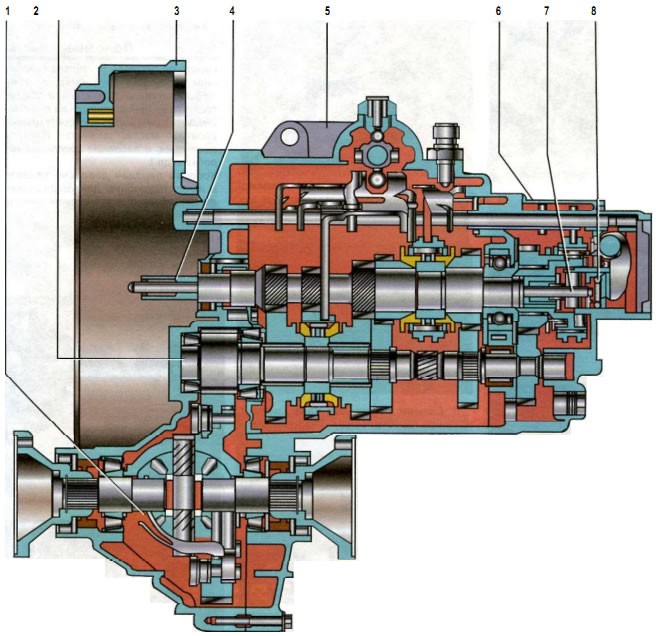

Рисунок 6.5. Принципиальная схема коробки передач: 1 – главная передача и дифференциал; 2 – вторичный вал; 3 – картер сцепления; 4 – первичный вал; 5 – картер коробки передач; 6 – задняя крышка коробки передач; 7 – шток выключения сцепления; 8 – подшипник выключения сцепления

На первичном валу 4 (смотрите рисунок 6.5) расположены вращающиеся на игольчатых подшипниках шестерни III, IV и V передач с синхронизаторами, установленными на шлицах вала, а ведущие шестерни I, II передач и заднего хода изготовлены за одно целое с первичным валом.

Вторичный вал 2 изготовлен вместе с ведущей шестерней главной передачи 1, кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I и II передач с синхронизатором, установленным на шлицах вала, и зафиксированные на шлицах вала ведомые шестерни III, IV и V передач.

Передачи переднего хода включаются осевым перемещением муфт синхронизатора I–II передач, установленного на вторичном валу, и синхронизаторов III–IV передач и V передачи, установленных на первичном валу. Механизм переключения передач расположен внутри картера коробки передач в его верхней части. Снаружи находится рычаг 4 (смотрите рисунок 6.4) выбора и переключения передач, соединенный промежуточной тягой 6 выбора передач с рычажным механизмом привода переключения передач, установленным на картере рулевого механизма.

Привод управления коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова...

...системы тяг и рычагов, установленных на картере рулевого механизма, и механизма, установленного в картере коробки передач.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, двухсателлитный. Герметичность соединения полуосей 8 и 9 (смотрите рисунок 6.4) с шестернями дифференциала обеспечивается сальниками 7.

Особенность коробки передач автомобиля Чери Амулет — расположенный внутри картера коробки подшипник 8 (смотрите рисунок 6.5) выключения сцепления, воздействующий на подпятник диафрагменной пружины нажимного диска сцепления через шток 7, установленный внутри полого первичного вала 4.

Порядок замены масла в коробке передач описан в разд. 4 «Техническое обслуживание» (см. «Масло коробки передач и его замена»).
