Chery Tiggo 2005 года. СНЯТИЕ И УСТАНОВКА КОНДЕНСОРА

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Удалите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования», с. 263).

3. Снимите передний бампер (см. «Снятие и установка переднего бампера», с. 226).

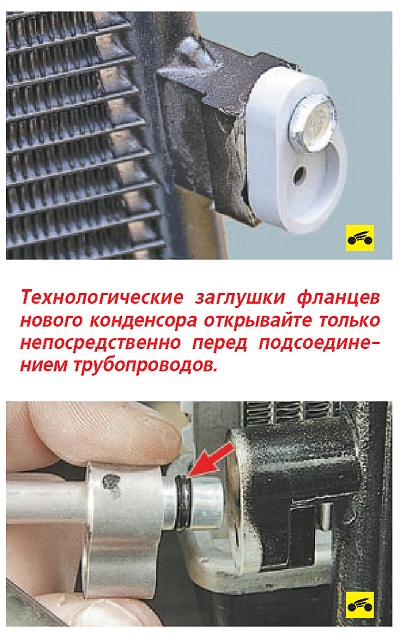

Обратите внимание на уплотнительные кольца фланцевых соединений трубопроводов. Во время ремонта системы при разъединении трубопроводов уплотнительные кольца подлежат обязательной замене.

6. Выверните болты крепления и снимите кронштейн 8 (см. рис. 12.7) бампера.

7. Выверните болты 2 и 4 крепления верхних опор конденсора к кузову.

8. Снимите конденсор, вынув его вверх.

9. Снимите подушки нижних опор конденсора.

10. Установите конденсор в порядке, обратном снятию.

При установке новых уплотнительных колец

обязательно смажьте их маслом для компрессора кондиционера.

11. Заправьте систему кондиционирования хладагентом в специализированном центре

по обслуживанию автомобильных кондиционеров.

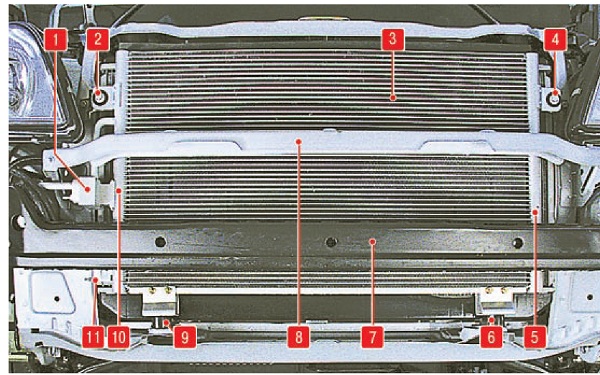

Рис. 12.7. Конденсор и элементы его крепления: 1, 11 - фланцы крепления трубопроводов; 2, 4 -болты крепления верхних опор конденсора; 3 - соты конденсора; 5, 10 - бачки конденсора; 6, 9 - нижние опоры; 7 - усилитель бампера; 8 - кронштейн бампера
