Chery Tiggo 2005 года. Снятие замка двери задка

Вам потребуются: ключ и торцовая головка «на 10», отвертки с плоским и крестообразным лезвием.

Для снятия наружной ручки замка двери задка выполните следующее.

1. Откройте дверь задка.

2. Снимите нижнюю часть обивки двери задка (см. «Снятие и установка обивки двери задка», с. 240).

8. Снимите наружную ручку.

9. Установите наружную ручку замка двери задка в порядке, обратном снятию.

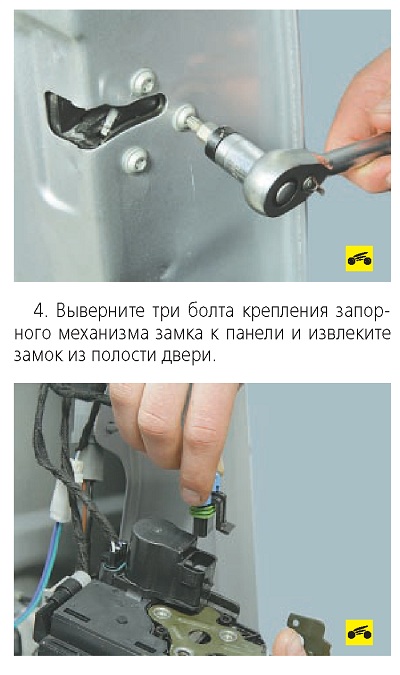

Для снятия запорного механизма замка двери задка выполните следующее.

1. Откройте дверь задка.

2. Снимите нижнюю часть обивки двери задка (см. «Снятие и установка обивки двери задка», с. 240).

3. Снимите наружную ручку замка двери (см. выше в данном подразделе).

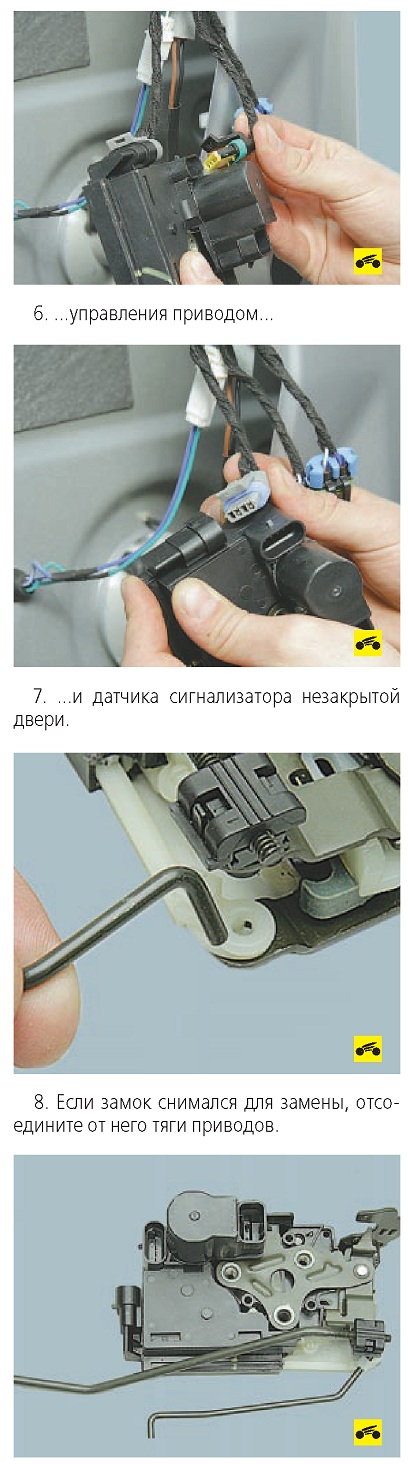

5. Отжав фиксаторы, отсоедините от механизма замка колодки жгутов проводов электромотора...

9. Установите запорный механизм замка двери задка и все снятые детали в порядке, обратном снятию.

Для снятия выключателя замка двери задка выполните следующее.

1. Откройте дверь задка.

2. Снимите нижнюю часть обивки двери задка (см. «Снятие и установка обивки двери задка», с. 240).

5. ...и отсоедините выключатель от ручки замка.

6. Установите выключатель замка двери задка и все детали в порядке, обратном снятию.


Для снятия защелки замка двери задка
выполните следующее.

1. Выверните два винта крепления защелки к панели задка и снимите защелку.

2. Установите детали в порядке, обратном снятию.

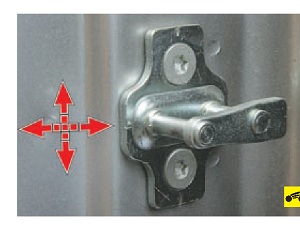

Если замок нечетко запирается или отпирается, если закрывание двери сопровождается ударом, отрегулируйте положение защелки, для чего при ослабленных винтах ее крепления перемещайте защелку вверх-вниз или вперед-назад.
Замена ограничителя открывания двери задка

Вам потребуются: ключ и торцовая головка «на 10».

1. Снимите нижнюю часть обивки двери задка (см. «Снятие и установка обивки двери задка», с. 240).

3. Отверните две гайки крепления ограничителя к панели двери.

4. Извлеките ограничитель через технологическое окно во внутренней панели двери.

5. Установите ограничитель открывания двери задка в порядке, обратном снятию.
