Chery Tiggo 2005 года. СНЯТИЕ И УСТАНОВКА ОБЛИЦОВКИ РАДИАТОРА

Облицовка радиатора прикреплена к передней кромке капота пятью болтами.

Вам потребуется торцовая головка «на 10». 1. Откройте капот.

2. Выверните болты крепления облицовки к капоту и снимите облицовку.

3. Установите облицовку радиатора в порядке, обратном снятию.

Chery Tiggo 2005 года. СНЯТИЕ И УСТАНОВКА БРЫЗГОВИКОВ КОЛЕС И ПОДКРЫЛКОВ

В арках передних и задних колес установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики, установленные за передними колесами, защищают пороги кузова. Задние брызговики защищают автомобили, которые едут следом, от повреждения вылетающими из-под задних колес камнями.

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 8».

_Примечания

Работа показана для брызговиков и подкрылков с левой стороны автомобиля. Правые брызговики и подкрылки снимают и устанавливают аналогично. Перед снятием брызговиков и подкрылков для удобства работы предварительно снимите соответствующее колесо.

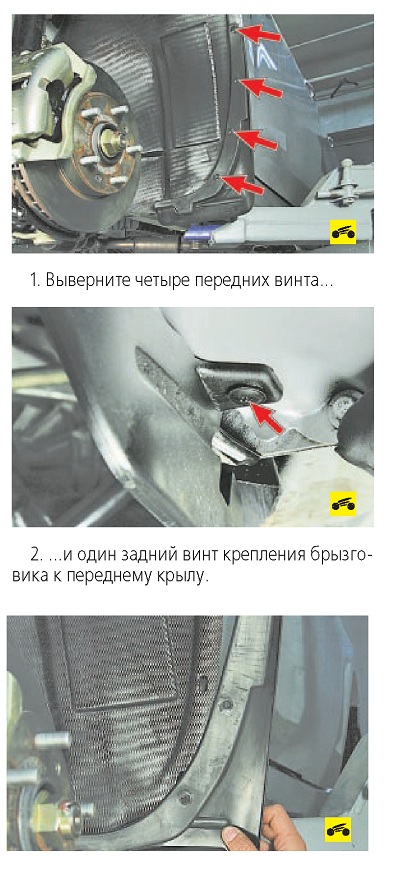

Для снятия заднего брызговика переднего колеса выполните следующие операции.

3. Снимите брызговик.

4. Установите брызговик переднего колеса в порядке, обратном снятию.



Для снятия переднего подкрылка выполните следующие операции.

1. Снимите брызговик переднего колеса (см. выше в данном подразделе).

5. ...и болт крепления держателя жгута проводов датчика ABS.

9. Снимите щиток.

10. Установите детали в порядке, обратном снятию.

Для снятия брызговика заднего колеса выполните следующие операции.

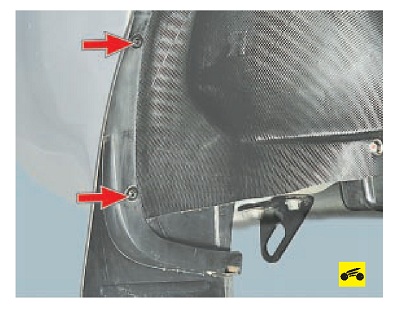

1. Выверните два винта крепления брызговика к заднему бамперу и к стенке арки заднего колеса...

3. ...и снимите брызговик.

4. Установите брызговик заднего колеса в порядке, обратном снятию.

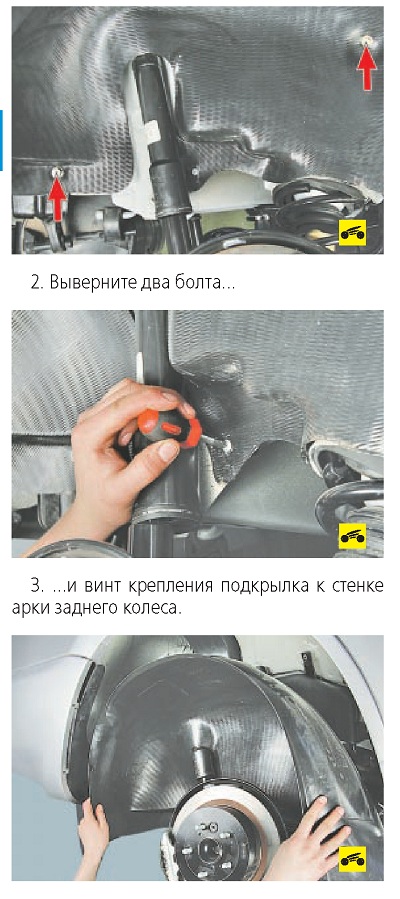

Для снятия заднего подкрылка выполните следующие операции.

1. Снимите брызговик заднего колеса (см. выше в данном подразделе).

4. Снимите подкрылок.

5. Установите задний подкрылок в порядке, обратном снятию.

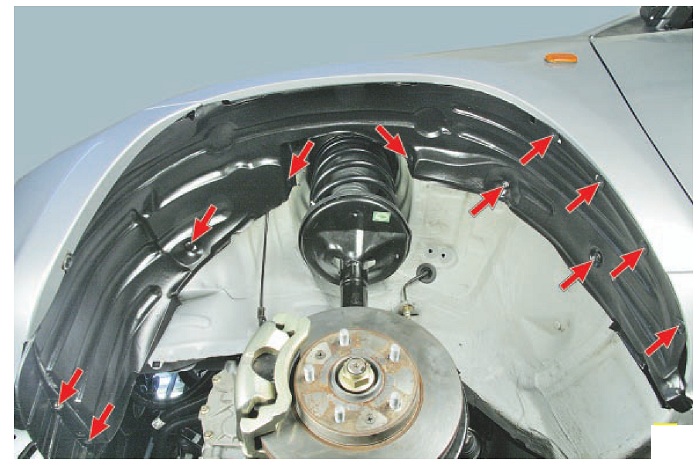

Рис. 11.1. Расположение фиксаторов крепления грязезащитного щитка арки переднего колеса
