Chery Tiggo 2005 года. Замена уравнителя привода стояночного тормоза

Уравнитель заменяют при повреждении тяги или резьбового хвостовика.

Коромысло уравнителя 4 (рис. 9.7) привода стояночного тормоза соединено заклепочной осью 3 с тягой 2. На ее резьбовой хвостовик 1, пропущенный через втулку рычага привода стояночного тормоза, навинчена регулировочная гайка. К коромыслу уравнителя присоединены передние наконечники задних тросов привода стояночного тормоза. В отверстии основания кузова тяга уравнителя уплотнена гофрированным резиновым чехлом.


Рис. 9.7. Детали уравнителя привода стояночного тормоза: 1 - резьбовой хвостовик; 2 - тросовая тяга; 3 - заклепочная ось; 4 - коромысло

Вам потребуются: инструменты для снятия топливного бака, облицовки тоннеля пола, а также ключ «на 10».

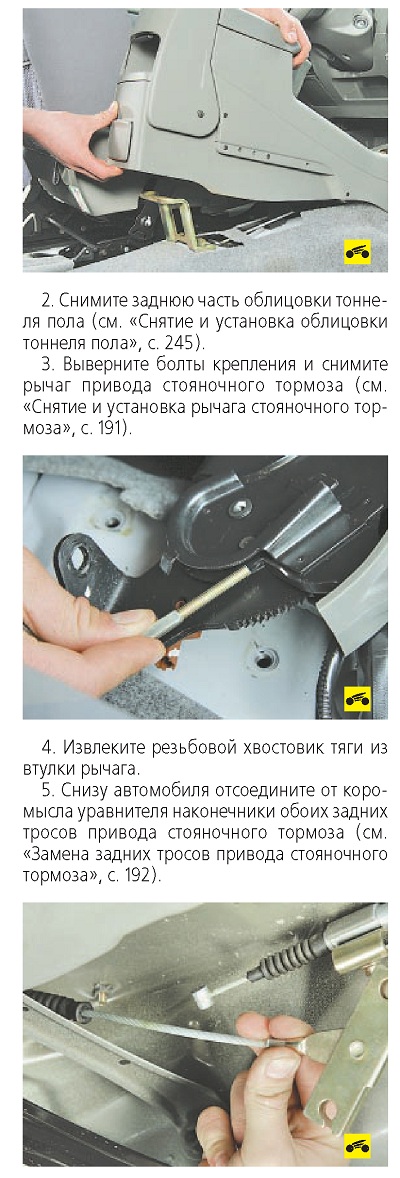

1. Установите автомобиль на подъемник или смотровую канаву.

6. Снимите уравнитель, извлекая его тягу из уплотнительного чехла на основании кузова.

7. Установите уравнитель привода стояночного тормоза и все снятые детали в порядке, обратном снятию.

8. Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза», с. 189).
