Chery Tiggo 2005 года. Тормозная система

ОСОБЕННОСТИ КОНСТРУКЦИИ

Автомобиль Chery Tiggo оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке.

Рабочая тормозная система двухконтурная, с диагональным разделением, что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой - левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены: вакуумный усилитель и четырехканальная анти-блокировочная система (ABS).

Стояночная тормозная система имеет тросовый привод на тормозные механизмы задних колес.

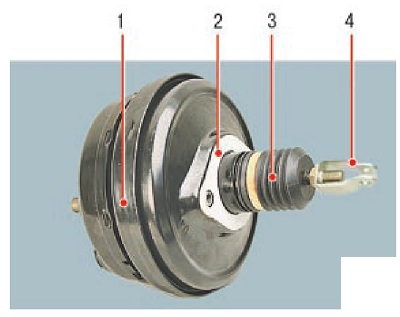

Рис. 9.1. Вакуумный усилитель: 1 - корпус усилителя; 2 - уплотнительная прокладка корпуса; 3 -защитный чехол корпуса управляющего клапана; 4 - вилка толкателя

Вакуумный усилитель (рис. 9.1) диафраг-менного типа. Резиновая диафрагма вместе с корпусом управляющего клапана делят внутреннюю полость корпуса усилителя на две камеры: вакуумную и атмосферную. Усилитель работает за счет перепада давления в вакуумной и атмосферной камерах, вследствие чего при нажатии на педаль тормоза создается дополнительное усилие на поршень главного тормозного цилиндра.

В шланге, соединяющем вакуумный усилитель с впускным коллектором, установлен обратный клапан. Он удерживает разрежение в усилителе при увеличении давления во впускной трубе.

Главный тормозной цилиндр (рис. 9.2) двухсекционный, с последовательным расположением поршней состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. На корпусе главного цилиндра через резиновые втулки 7 и 9 установлен бачок 3, внутренняя полость которого разделена перегородками на три отсека. Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления. В нижней половине корпуса бачка установлен датчик 4 уровня тормозной жидкости.

Тормозной механизм переднего колеса дисковый, вентилируемый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой. Скоба образуется суппортом 8 (рис. 9.3) и колесным цилиндром 11. Подвижная скоба прикреплена болтами 3 к направляющим пальцам, которые установлены в отверстиях направляющей 6 колодок. В эти отверстия заложена смазка, между пальцами и направляющей колодок установлены резиновые чехлы 4.
К пазам направляющей поджаты пружинами тормозные колодки 5.

В полости цилиндра 11 установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, причем сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки - между колодками и диском образуется небольшой зазор.

Тормозной механизм заднего колеса (рис. 9.4) дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой. Скоба образуется держателем 8 наружной колодки и рабочим тормозным цилиндром 7. Скоба опирается на пальцы, которые болтами 5 закреплены на кулаке подвески. Выступающие из отверстий

скобы части пальцев закрыты резиновыми чехлами 6. В направляющие отверстия скобы заложена смазка. В скобе на направляющих штифтах установлены тормозные колодки 9.

В полости цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

Дисковый рабочий тормозной механизм заднего колеса совмещен с барабанным механизмом стояночного тормоза. Полость тормозного диска одновременно служит тормозным барабаном стояночного тормоза.

Стояночная тормозная система, приводимая в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса и барабанные тормозные механизмы (рис. 9.5), установленные в задних колесах.
Стояночный тормоз не требует особого ухода. При текущем ремонте проверьте степень износа зубьев сектора и собачки. Чрезмерно изношенные детали замените.

При обнаружении заклинивания, обрыва оболочек или проволочек тросов их нужно заменить новыми.

Гидравлическая система тормозов объединена в единое целое металлическими трубками и гибкими шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-3, которую необходимо периодически заменять. Порядок замены тормозной жидкости описан в разд. 4 «Техническое обслуживание» (см. «Замена тормозной жидкости в гидроприводах тормозов и выключения сцепления», с. 68).

Проверка тормозной системы описана в разд. 4 «Техническое обслуживание» (см. «Регламентное техническое обслуживание», с. 55).

Датчик аварийного уровня тормозной жидкости поплавкового типа. Корпус датчика неразборный.

При понижении уровня тормозной жидкости в бачке до предельно допустимого, подвижный контакт на поплавке датчика опускается на неподвижные контакты на корпусе датчика и замыкает цепь лампы аварийной сигнализации в комбинации приборов.

Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя стоп-сигналов, гидроэлектронного блока и сигнальной лампы. Кроме того, антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности компонентов.

ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, что предотвращает блокировку колес.

Система ABS обеспечивает следующие преимущества:

- объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;

- сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

В случае неисправности системы предусмотрены функции диагностики и поддержания работы при отказах системы.

Расположение элементов, принцип действия и возможные неисправности системы ABS рассмотрены в разд. 14 «Системы безопасности».

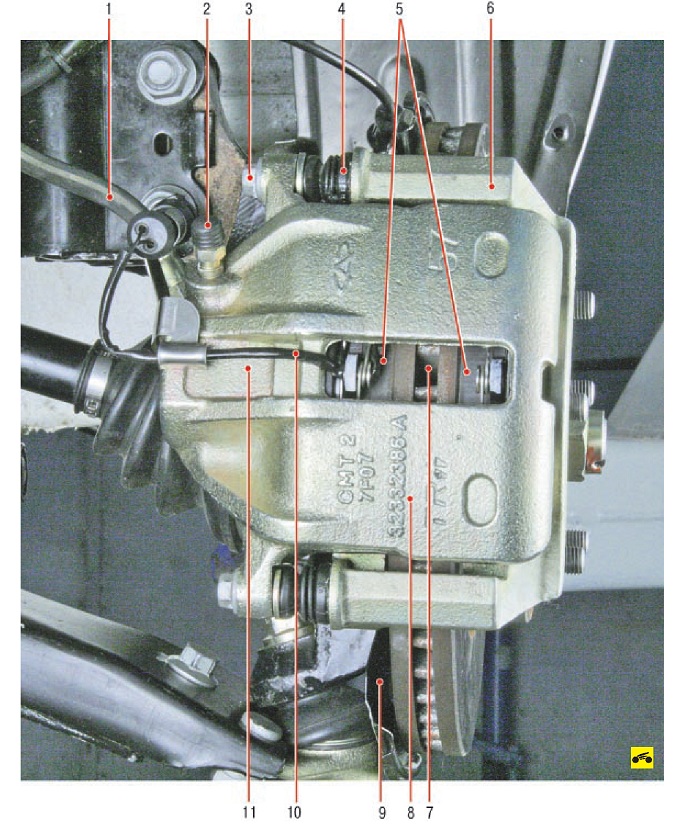

Рис. 9.3. Тормозной механизм переднего колеса: 1 - тормозной шланг; 2 - клапан выпуска воздуха; 3 - болт направляющего пальца; 4 - защитный чехол направляющего пальца; 5 - тормозные колодки; 6 - направляющая колодок; 7 - тормозной диск; 8 - суппорт; 9 - защитный кожух; 10 - жгут датчика износа колодок; 11- рабочий цилиндр

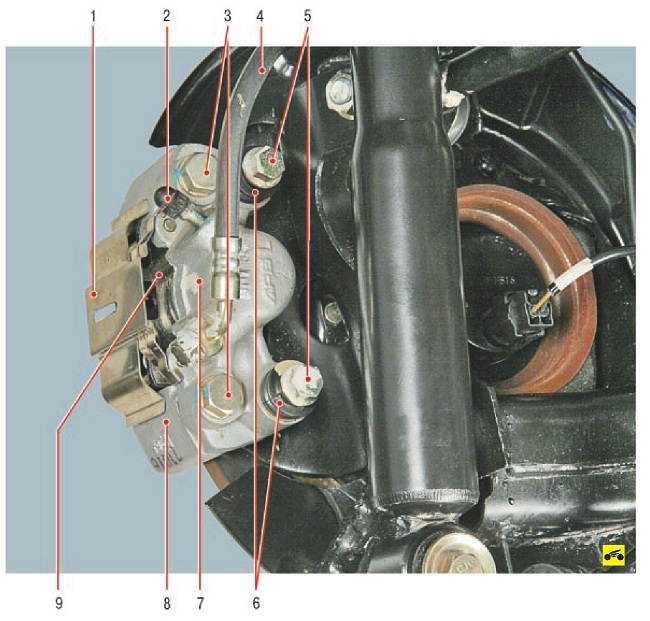

Рис. 9.4. Тормозной механизм заднего колеса: 1 - грязезащитный щиток; 2 - клапан выпуска воздуха; 3 - стяжные болты скобы; 4 - тормозной шланг; 5 - болты направляющих пальцев; 6 - чехлы направляющих пальцев; 7 - рабочий тормозной цилиндр; 8 - держатель наружной колодки; 9 - тормозная колодка

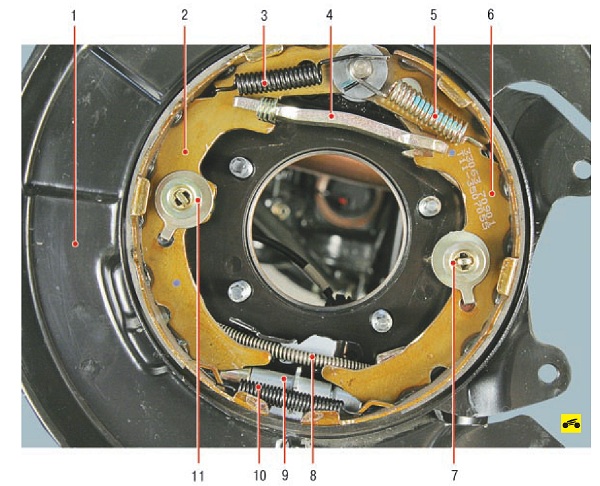

Рис. 9.5. Стояночный тормозной механизм заднего колеса: 1 - опорный щит стояночного тормоза; 2 - передняя колодка стояночного тормоза; 3 - стяжная пружина передней колодки; 4 - распорная планка; 5 - стяжная пружина задней колодки; 6 - задняя колодка стояночного тормоза; 7, 11- опорные стойки колодок; 8 - трос привода стояночного тормоза; 9 - регулировочное устройство; 10 - нижняя стяжная пружина колодок
