ЭЛЕКТРОБУС КАМАЗ-6282. Нормы времени на устранение аварийных повреждений кузова 6282-3902901НВ (Раздел 2) - часть 3

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

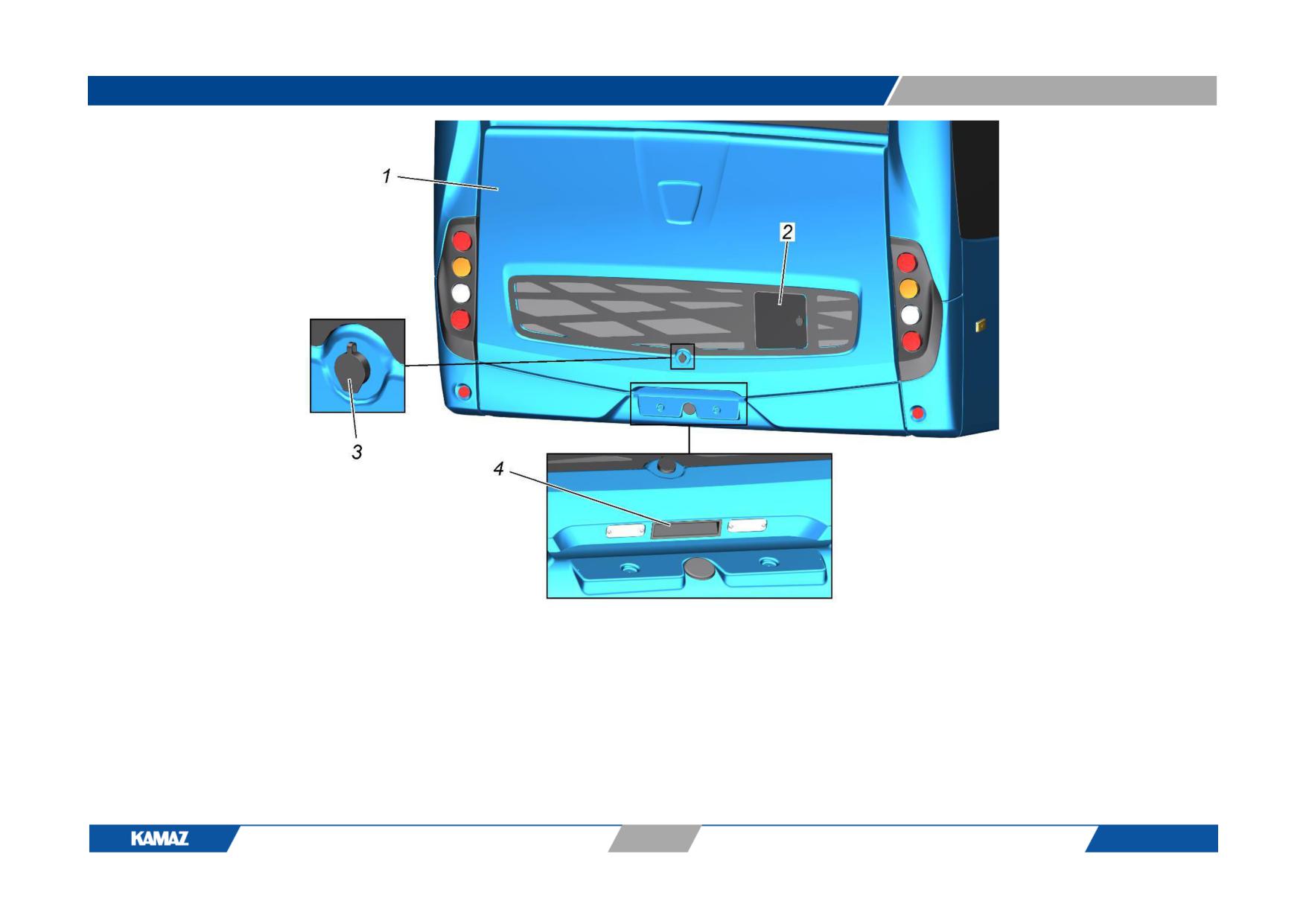

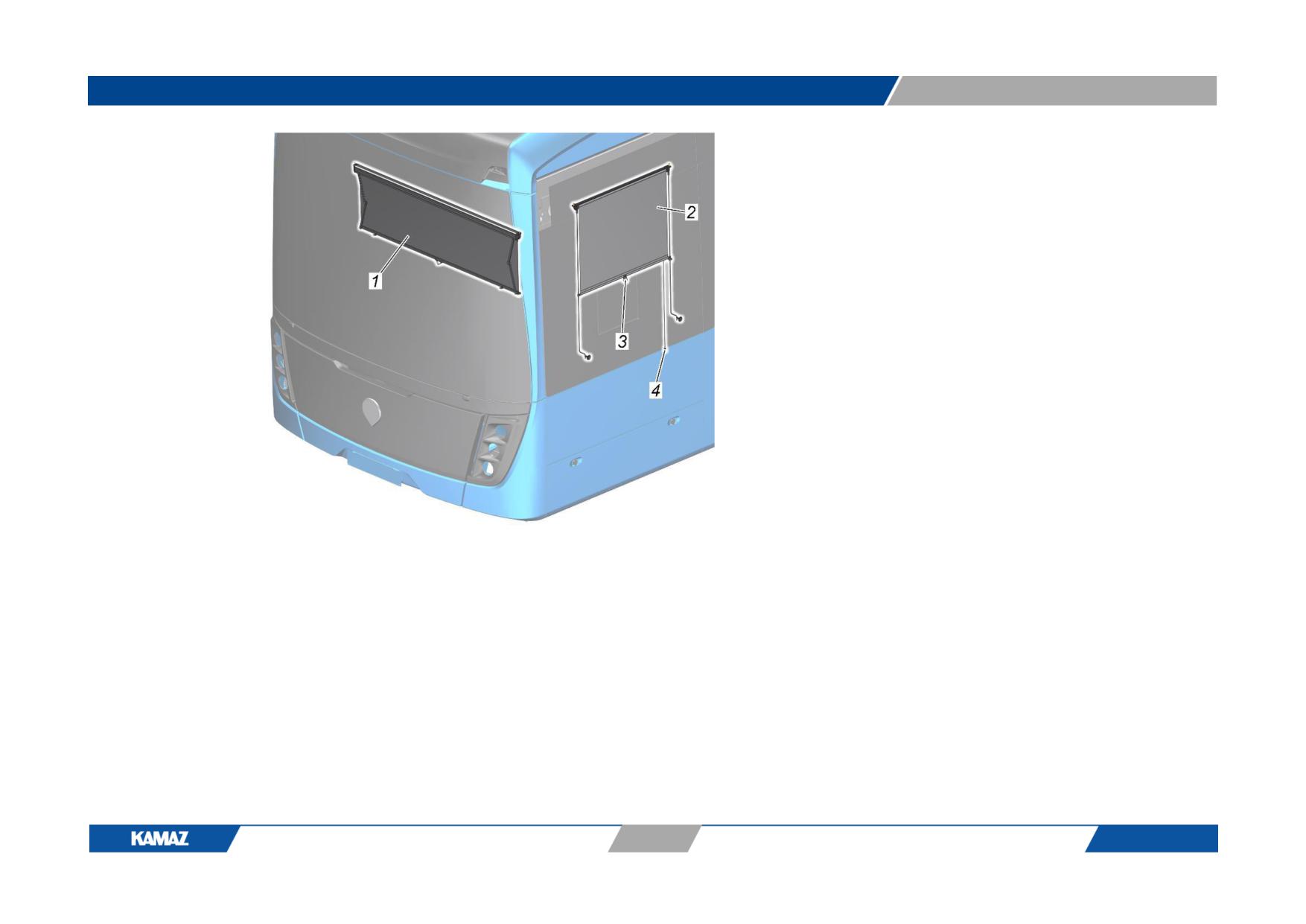

Рис. 21а. Капот задний:

1 - капот задний с решёткой; 2 - люк расширительного бачка; 3 - защитная крышка; 4 - ручка капота.

205

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

206

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

208

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

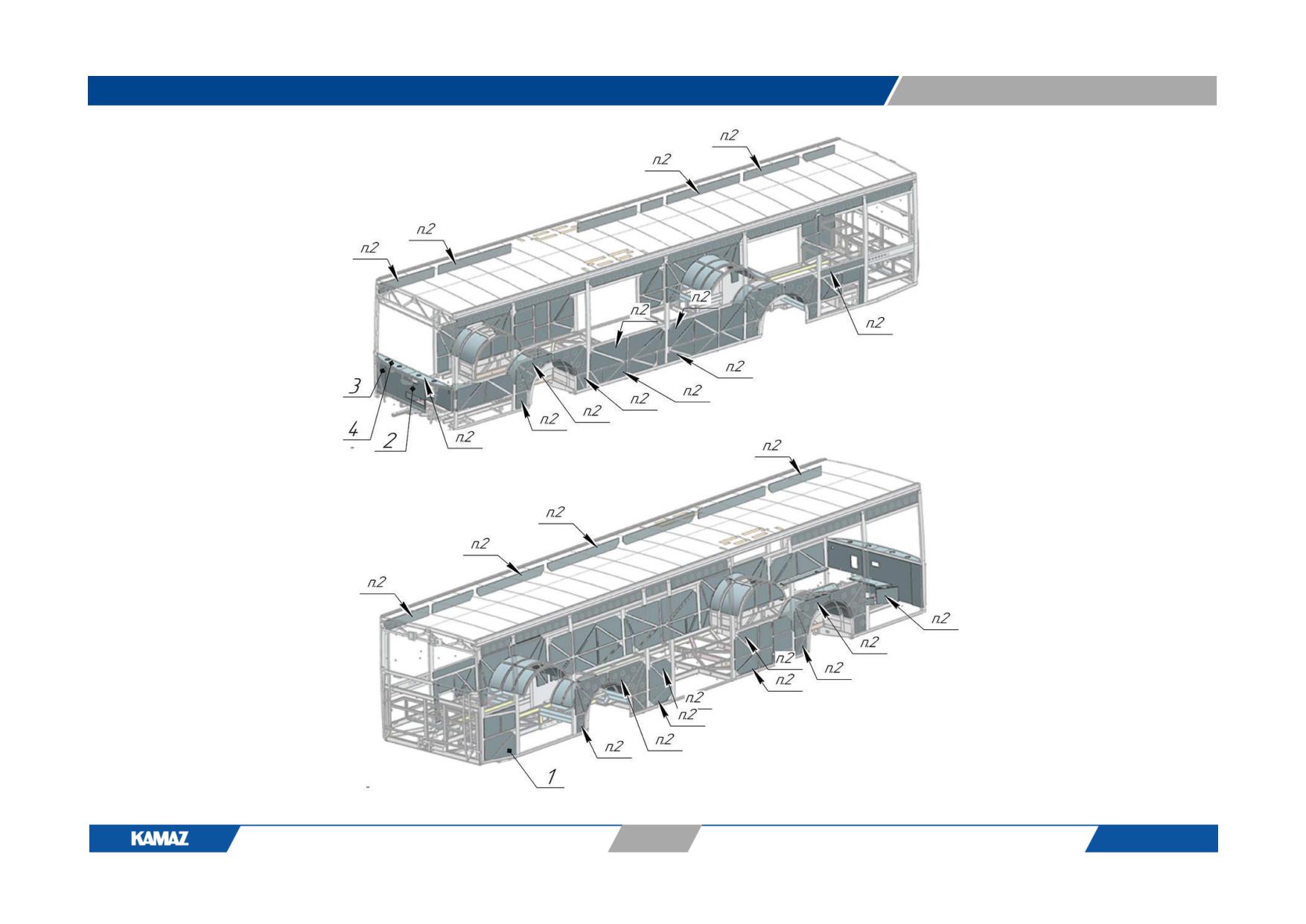

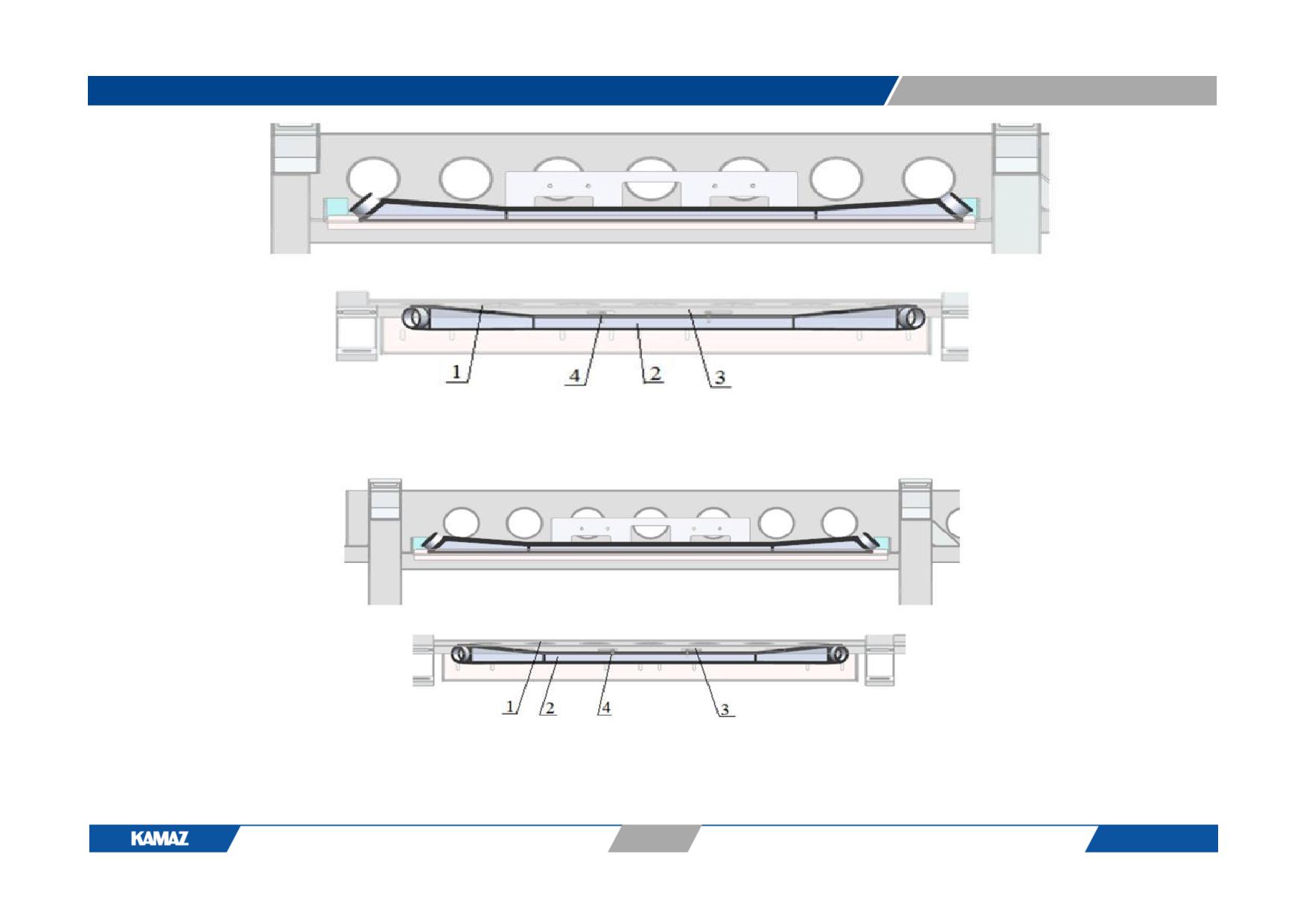

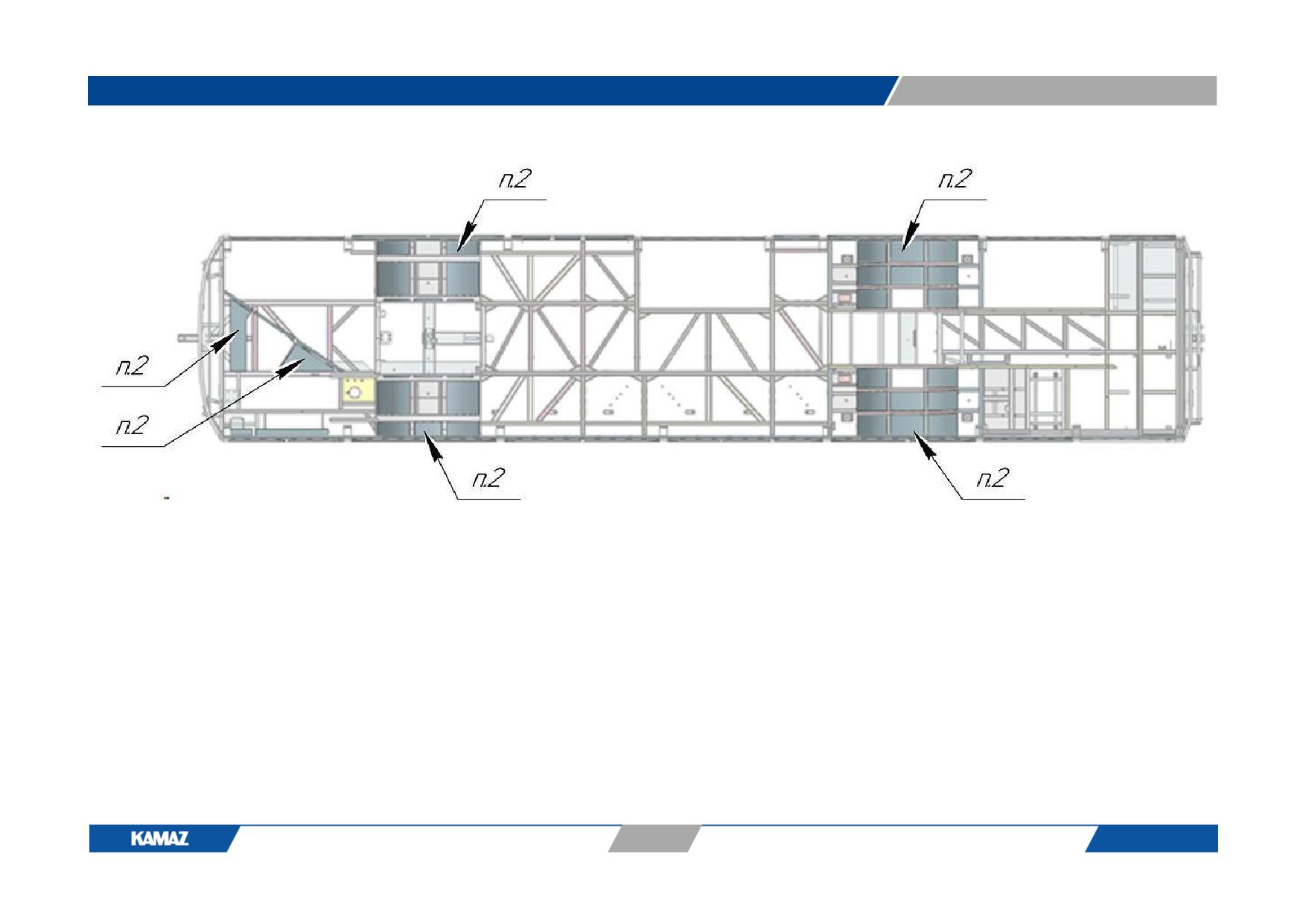

Рис. 21в. Установка термоизоляции 5299-401-5406010-12:

1 - установка шумоизоляции мотоотсека 5299-401-5600700; 2 - панель 5299-401-5600701-12;

3 - панель 5299-401-5600702-12; 4 - панель 5299-401-5600703-12.

209

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

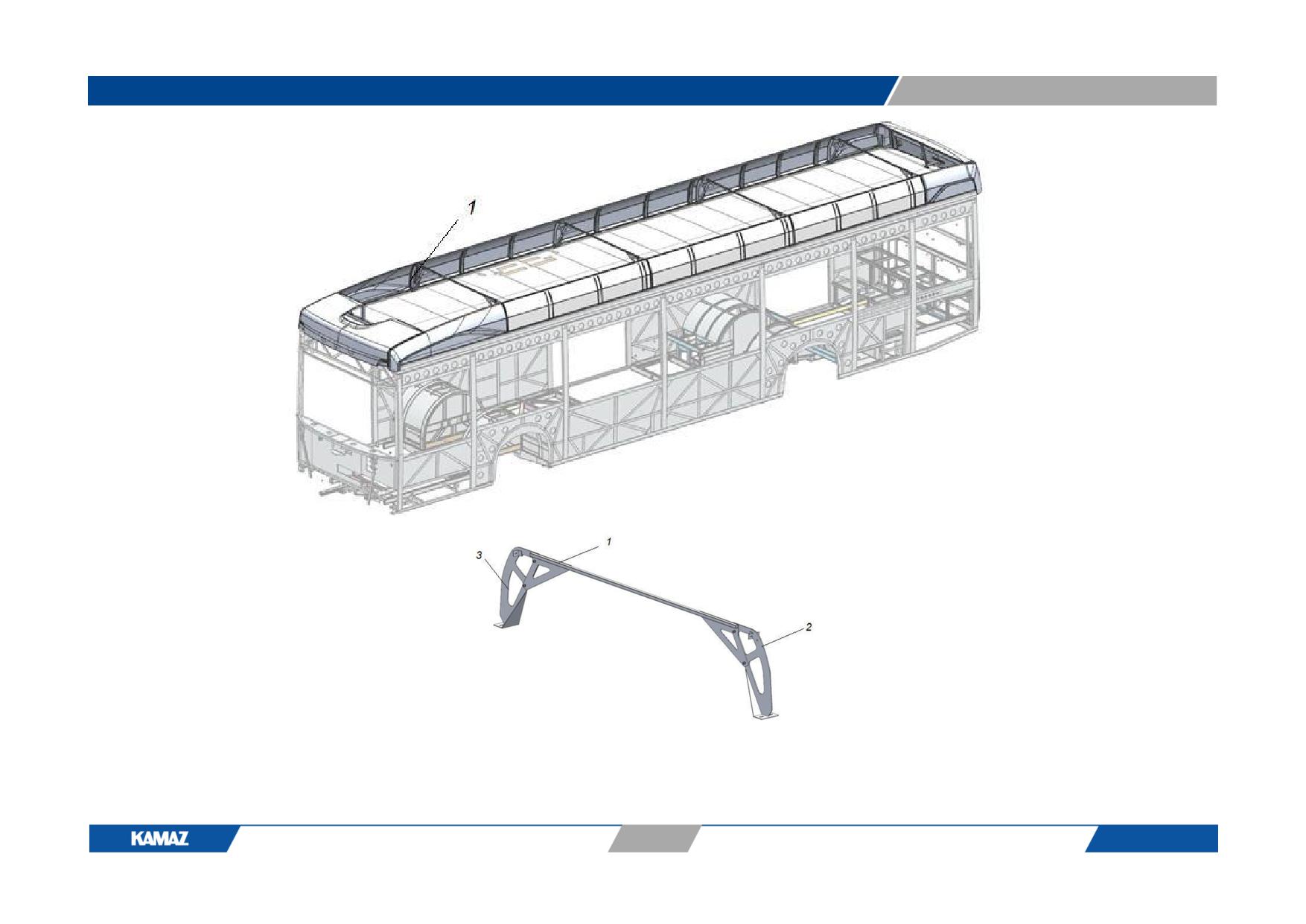

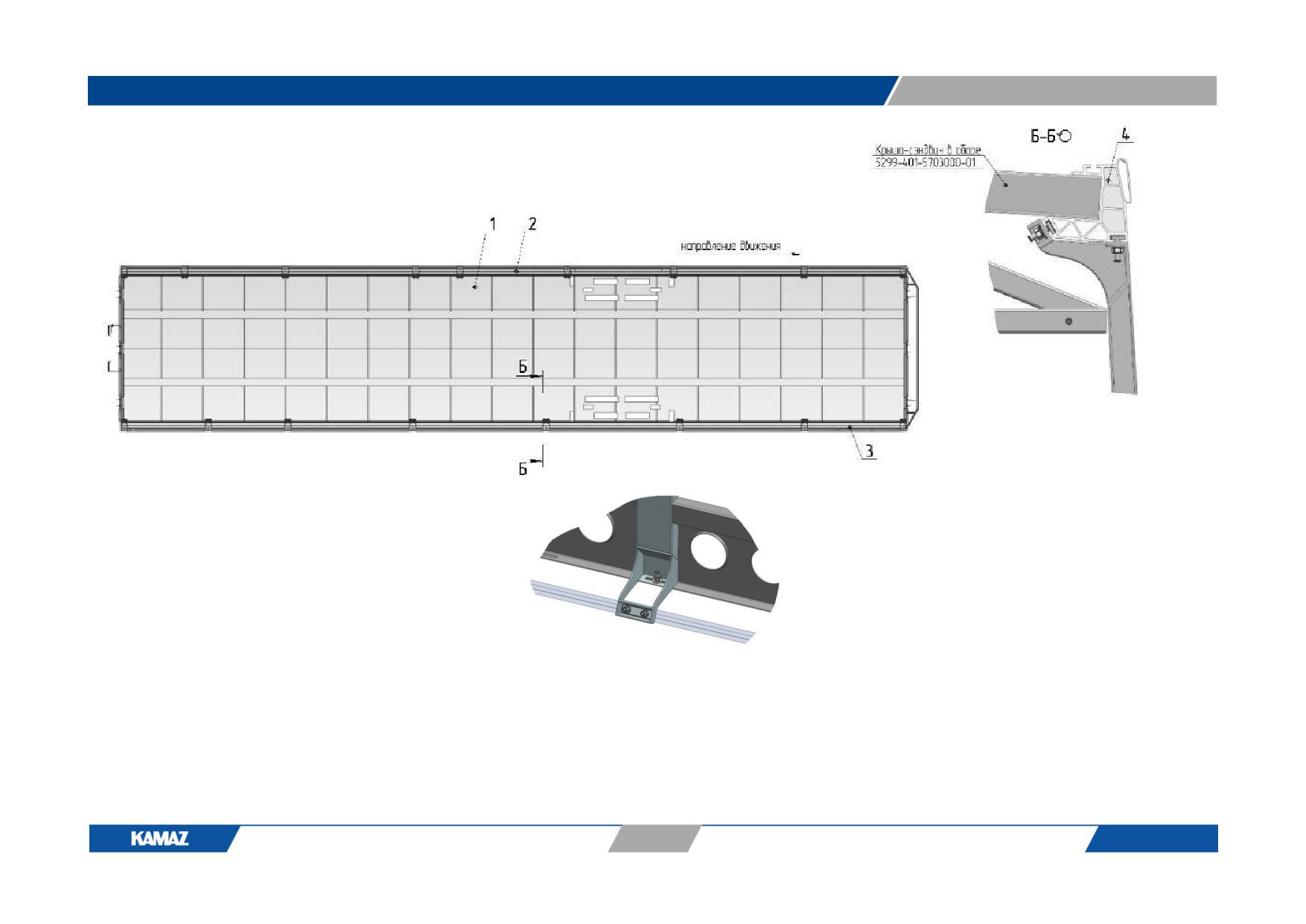

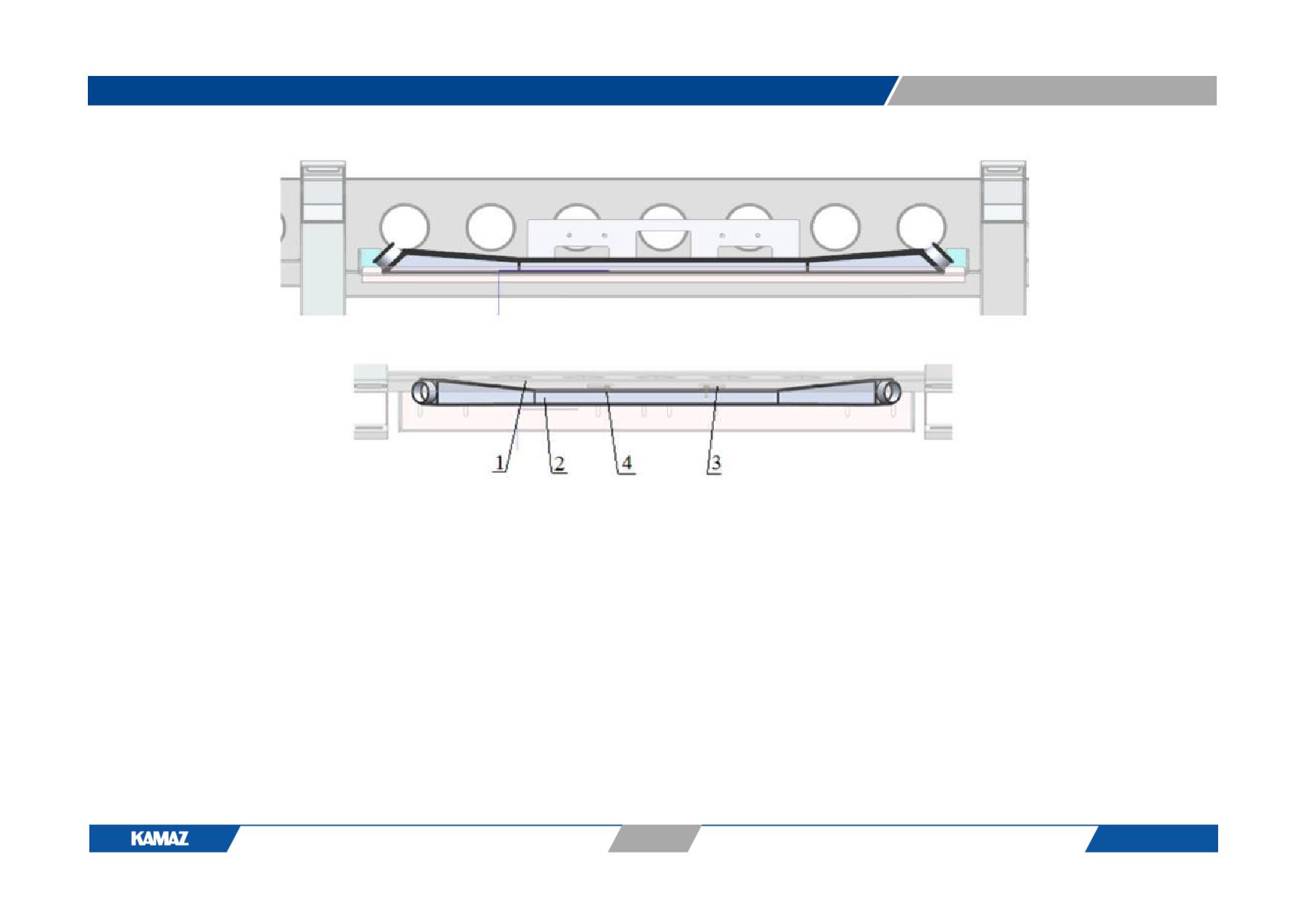

Рис. 22а. Установка крыши 5299-401-5700500-12

1 - панель крыши 5299-401-5703100-01; 2 - профиль крыши 5299-403-5703001;

3 - профиль крыши 5299-403-5703001-01; 4 - заглушка профиля крыши 5299-403-5703002.

215

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 6б. Кронштейн поперечный средний 5299-401-5313600:

1-поперечина в сборе, 2-кронштейн в сборе, 3-кронштейн в сборе.

216

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

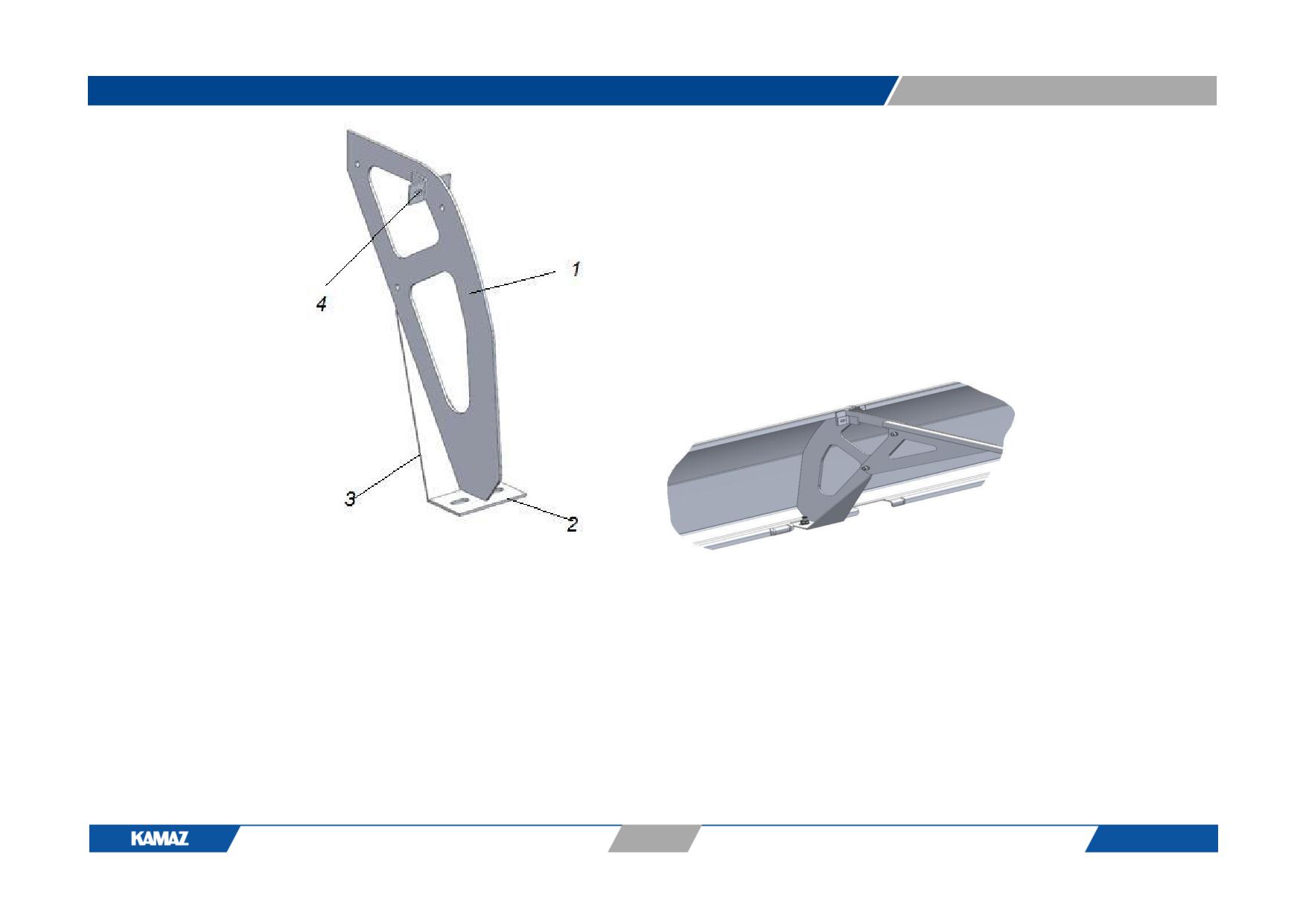

Рис. 6в. Кронштейн в сборе 5299-401-5313520/5299-401-5313530:

1-пластина, 2-пластина, 3-пластина, 4 -уголок

217

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

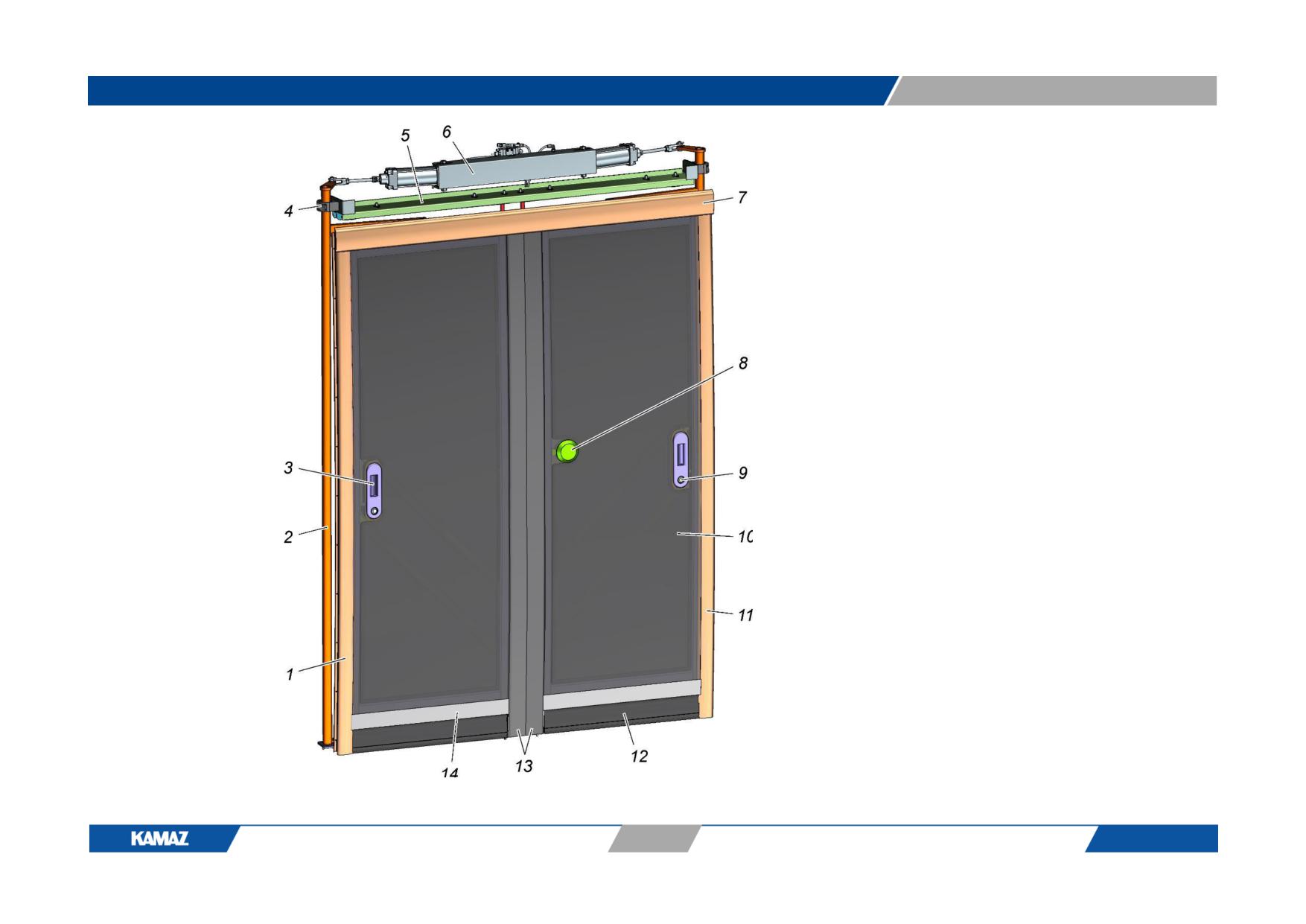

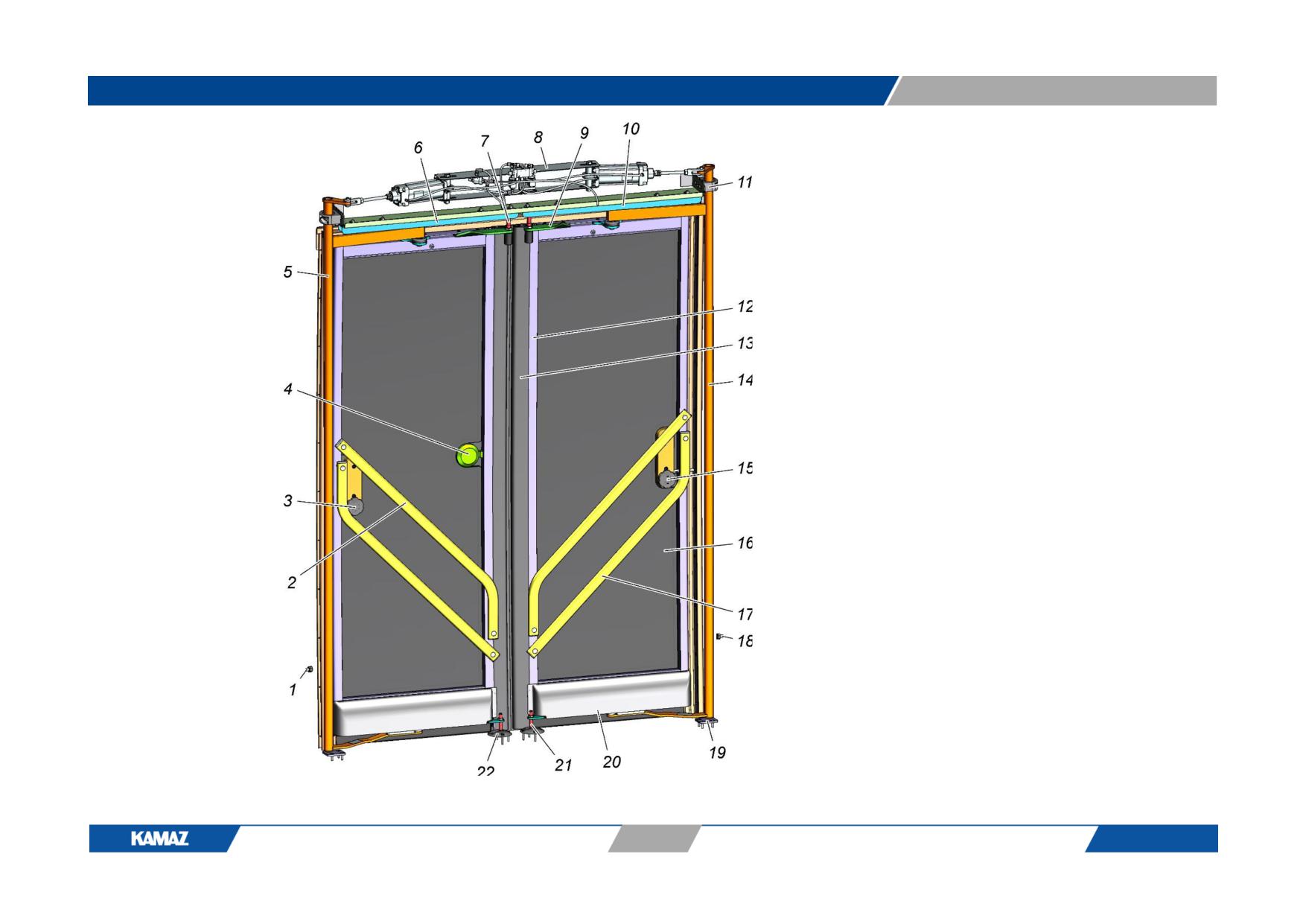

Рис. 23а. Двери (вид снаружи):

1,

11

- вертикальный профиль

дверного проёма;

2

- ось

механизма

открытия/закрытия

створки двери; 3 - внешняя ручка

двери; 4 - опора оси верхняя; 5 -

пластина наддверная;

6

-

пневмопривод дверей;

7

-

горизонтальный

профиль

дверного проёма;

8

- внешняя

кнопка открытия двери; 9 - замок

ручки;

10 - внешнее стекло

стеклопакета;

12

- нижняя

поворотная кромка;

13 -

уплотнительные профили;

14

– нижняя планка.

220

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 23б. Двери (вид изнутри):

1, 18 - фотодатчик; 2 - верхний

поручень; 3, 15 - внутренняя ручка

блокировки/разблокировки

двери; 4 - внутренняя кнопка

открытия двери;

5, 14 - ось

механизма открытия/закрытия

створки двери; 6, 10 -

направляющие роликов; 7 -

ролик в сборе; 8 - пневмопривод

дверей; 9 - кронштейн ролика;

11 - опора оси верхняя; 12 -

профильная рама стеклопакета

двери; 13 - уплотнительные

профили;

16 - внутреннее

стекло стеклопакета; 17 - нижний

поручень; 19 - подпятник оси; 20

- кожух; 21 - палец ловушки; 22 -

ловушка.

221

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

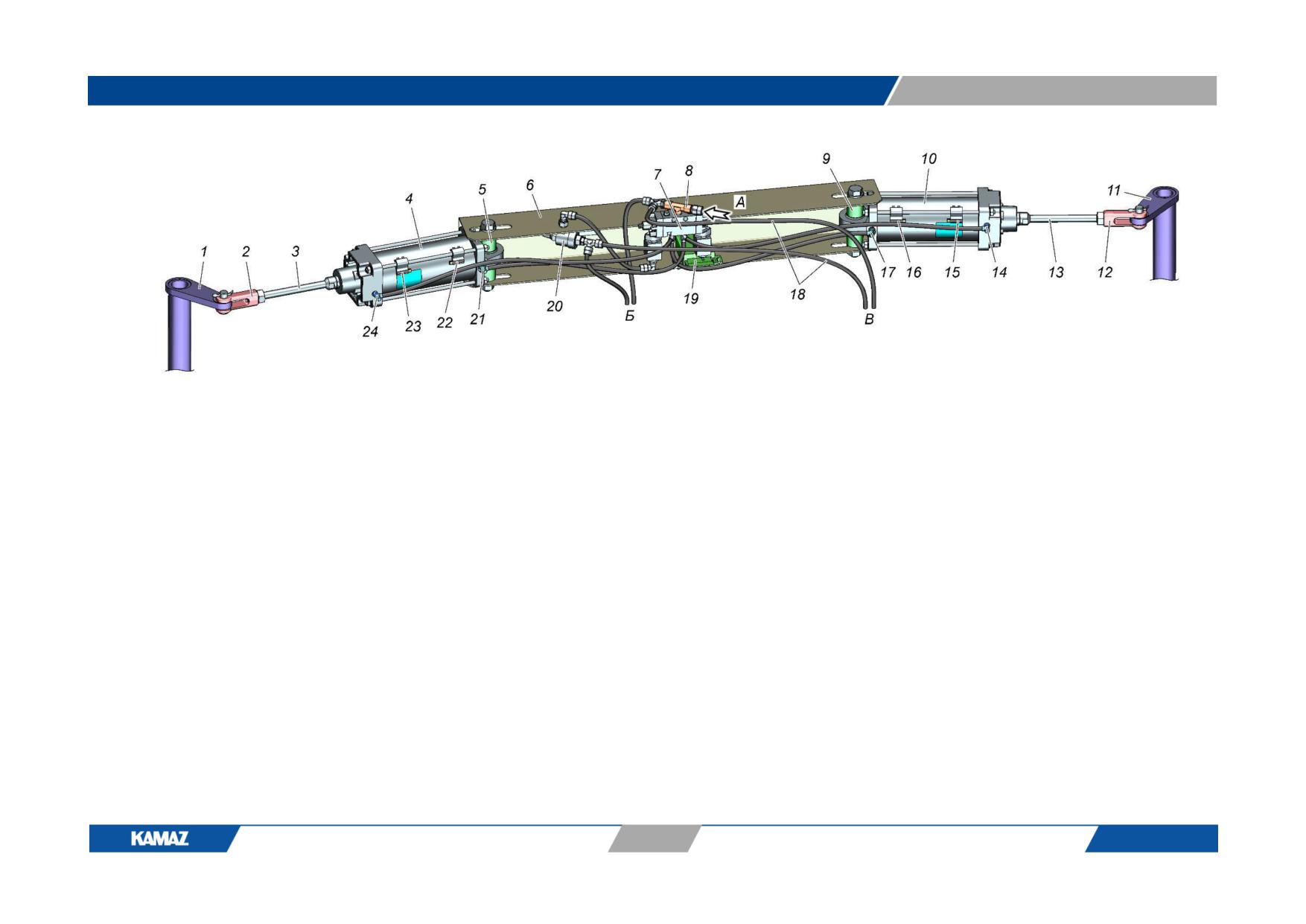

Рис. 24. Пневмопривод дверей:

1, 11 - верхний рычаг оси механизма перемещения двери; 2, 12 - вилка пневмоцилиндра; 3, 13 - шток пневмоцилиндра; 4, 10 - пневмоцилиндр; 5, 9 -

ось опорная пневмоцилиндра; 6 - панель; 7 - электропневмораспределитель; 8 - тройник подвода воздуха; 14, 17, 21, 24 - дроссель; 15, 23 - датчик

открытия дверей; 16, 22 - датчик закрытия дверей; 18 - трубопроводы; 19 - блок управления; 20 - клапан быстрого выхлопа.

А - подвод воздуха от пневмосистемы; Б, В - к аварийным кранам открытия дверей.

226

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

228

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

229

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

230

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

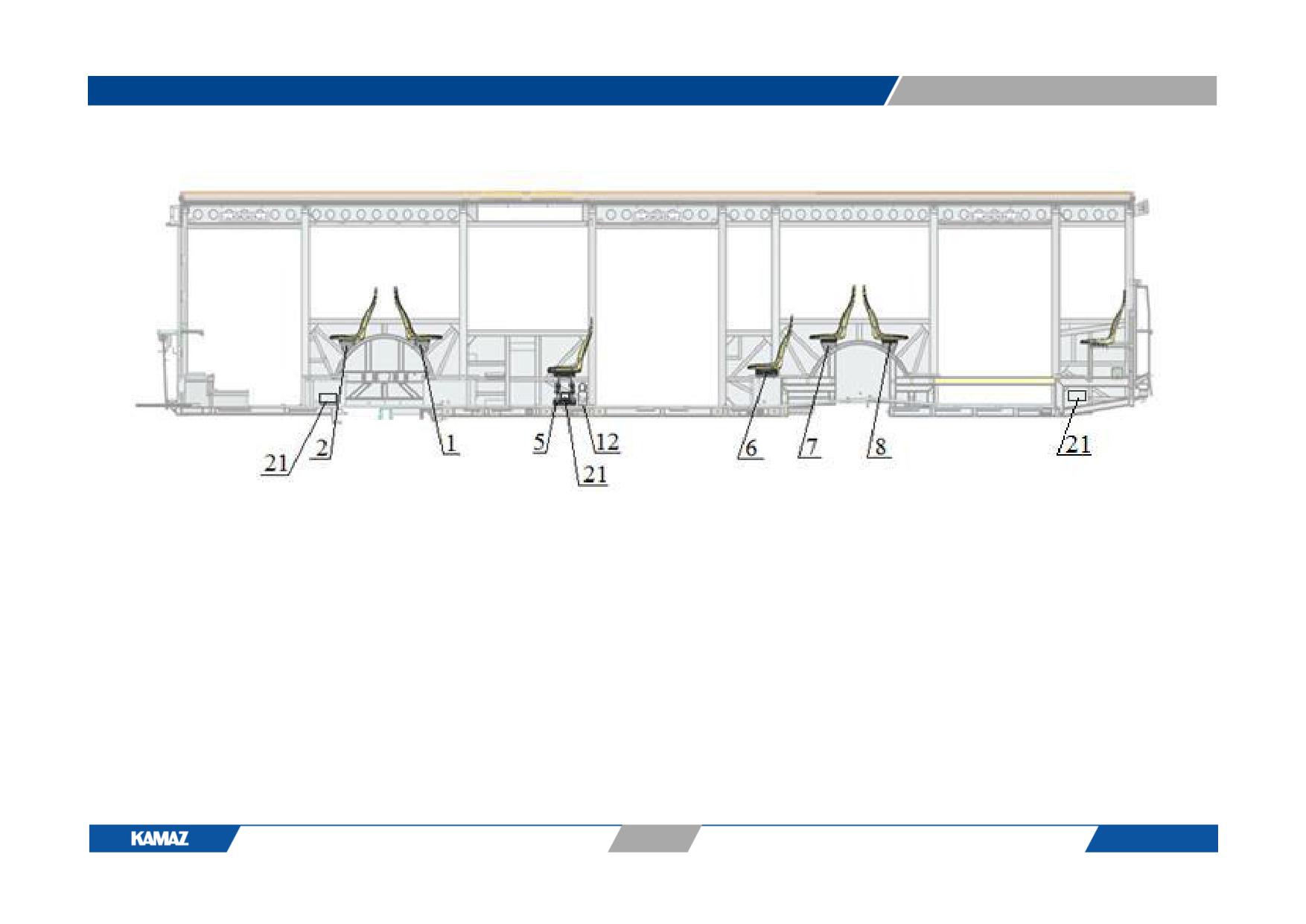

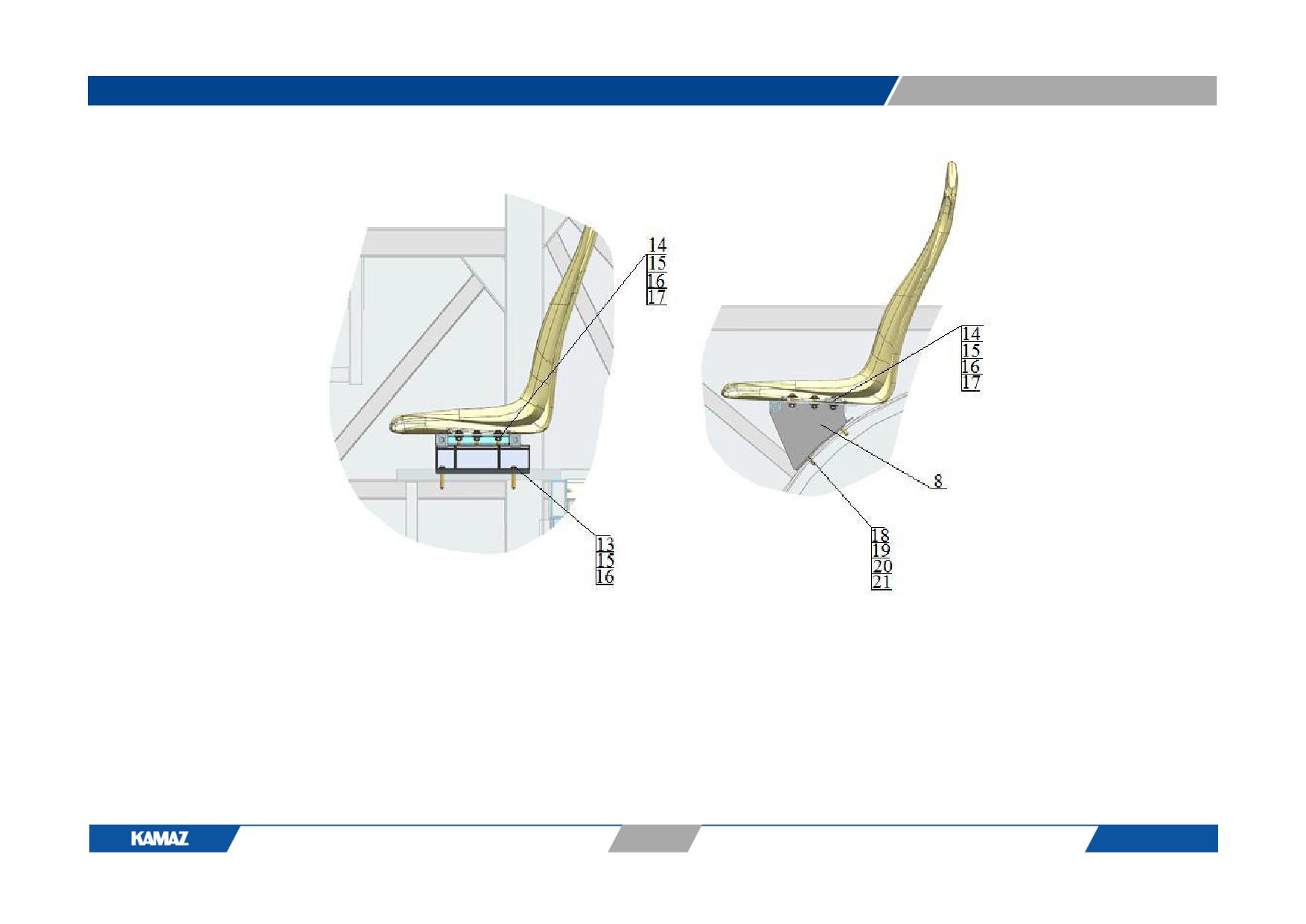

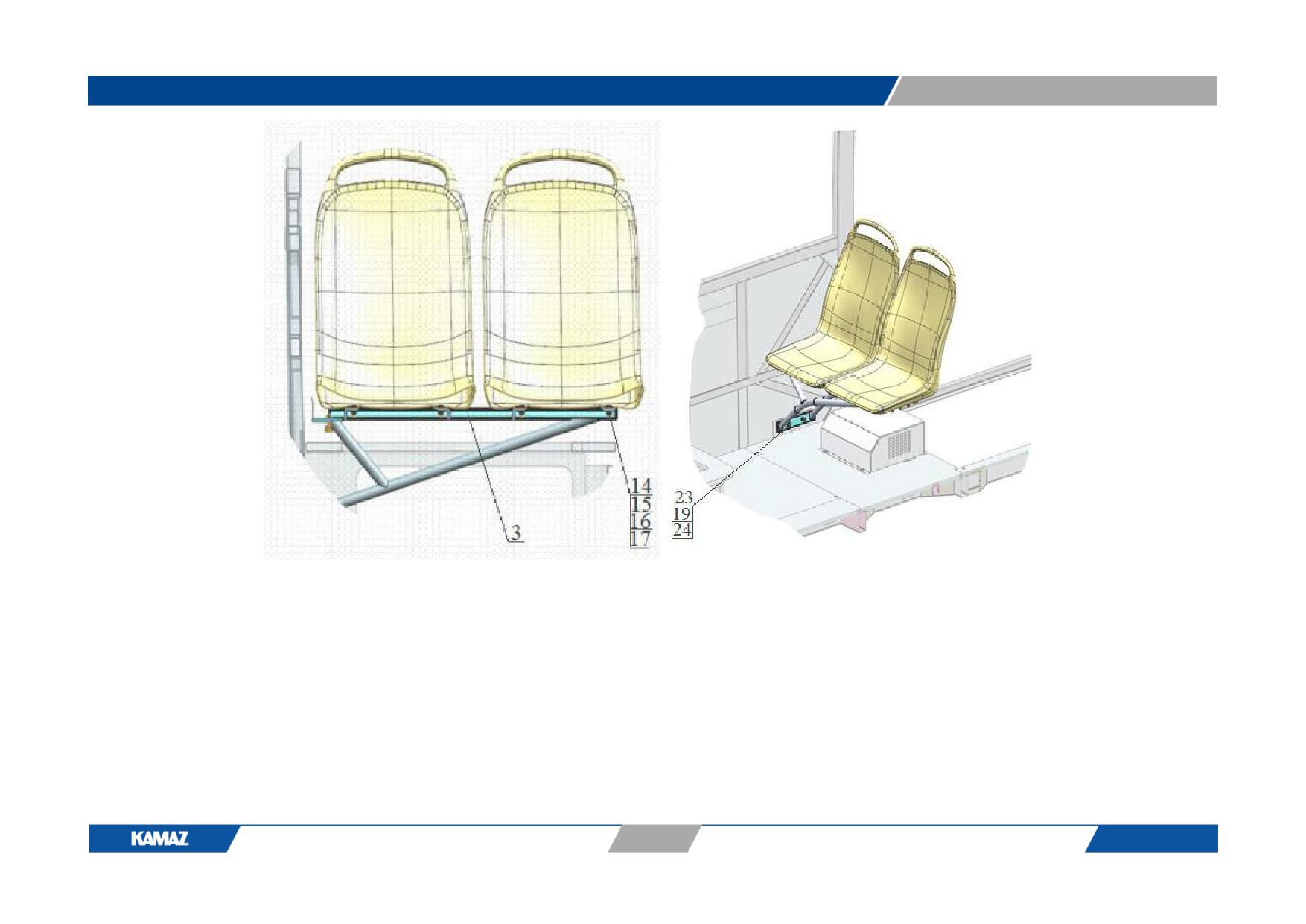

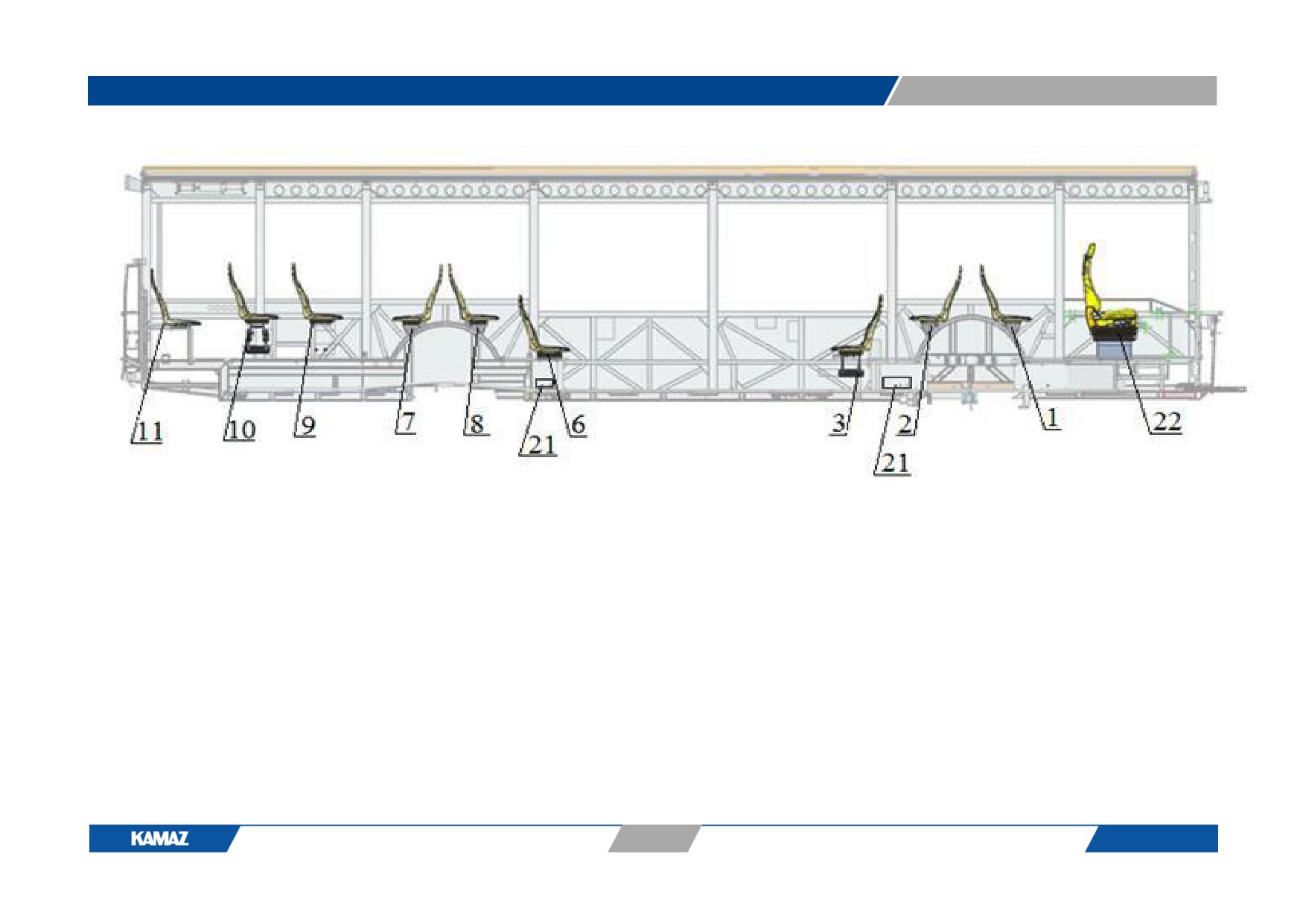

Рис. 25а. Установка сидений 5299-402-5000070-12:

1 - основание двойное (передние арки) 5299-400-6851105-12; 2 - основание двойное (передние арки) 5299-401-6851105-12; 3 - основание двойное в

сборе 5299-400-8510045-13; 5 - основание в сборе 5299-403-8510045; 6 - основание двойное 5299-401-6851203-12; 7 - основание двойное (задние арки)

5299-403-6851108; 8 - основание двойное (задние арки) 5299-403-6851108-01; 9 - основание в сборе 5299-403-8510045-01; 10 - основание в сборе 5299-

403-8510045-12; 11 - основание заднего ряда 5299-402-8510044-01; 12 - кронштейн под огнетушитель 5299-3910170-12, 5299-401-5102299; 13 - болт М8-

6gx40; 14 - болт М8-6gx25; 15 - шайба пружинная 8; 16 - шайба плоская 8х25; 17 - гайка Е М8-6Н; 18 - гайка Е М10-6Н; 19 - шайба пружинная 10; 20 -

шайба плоская 10х18; 21 - болт М10х35; 21 - месторасположение салонных отопителей; 22 - сиденье водителя Р5256-6800100-26; 23 - болт М10х1,25-

6gx30; 24 - шайба плоская 10х25

231

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

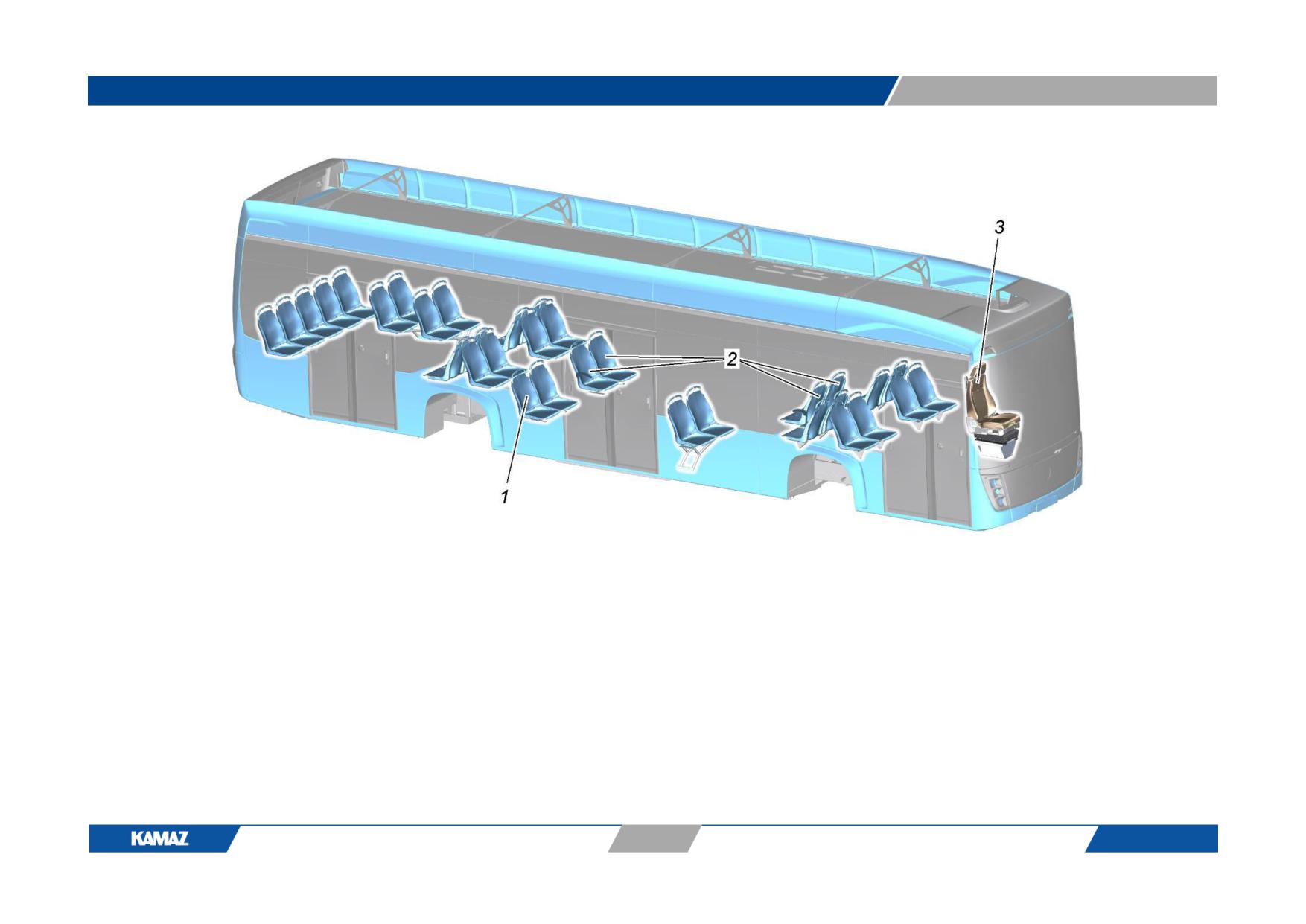

Рис. 25б. Установка сидений:

1 - сиденье пассажирское двухместное; 2 - сиденье пассажирское для лиц приоритетной категории с откидными поручнями; 3 - сиденье водителя на

тумбе.

232

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

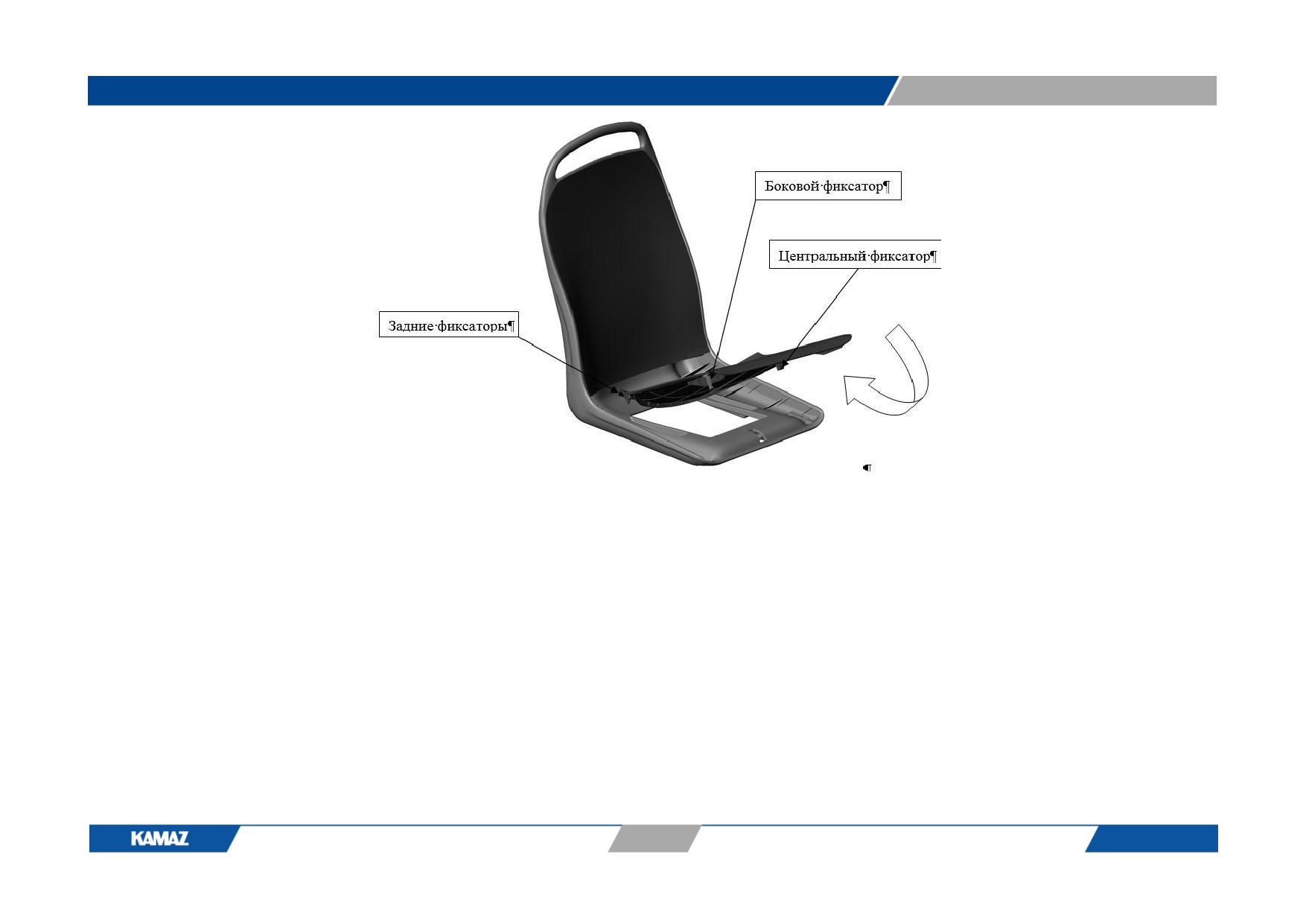

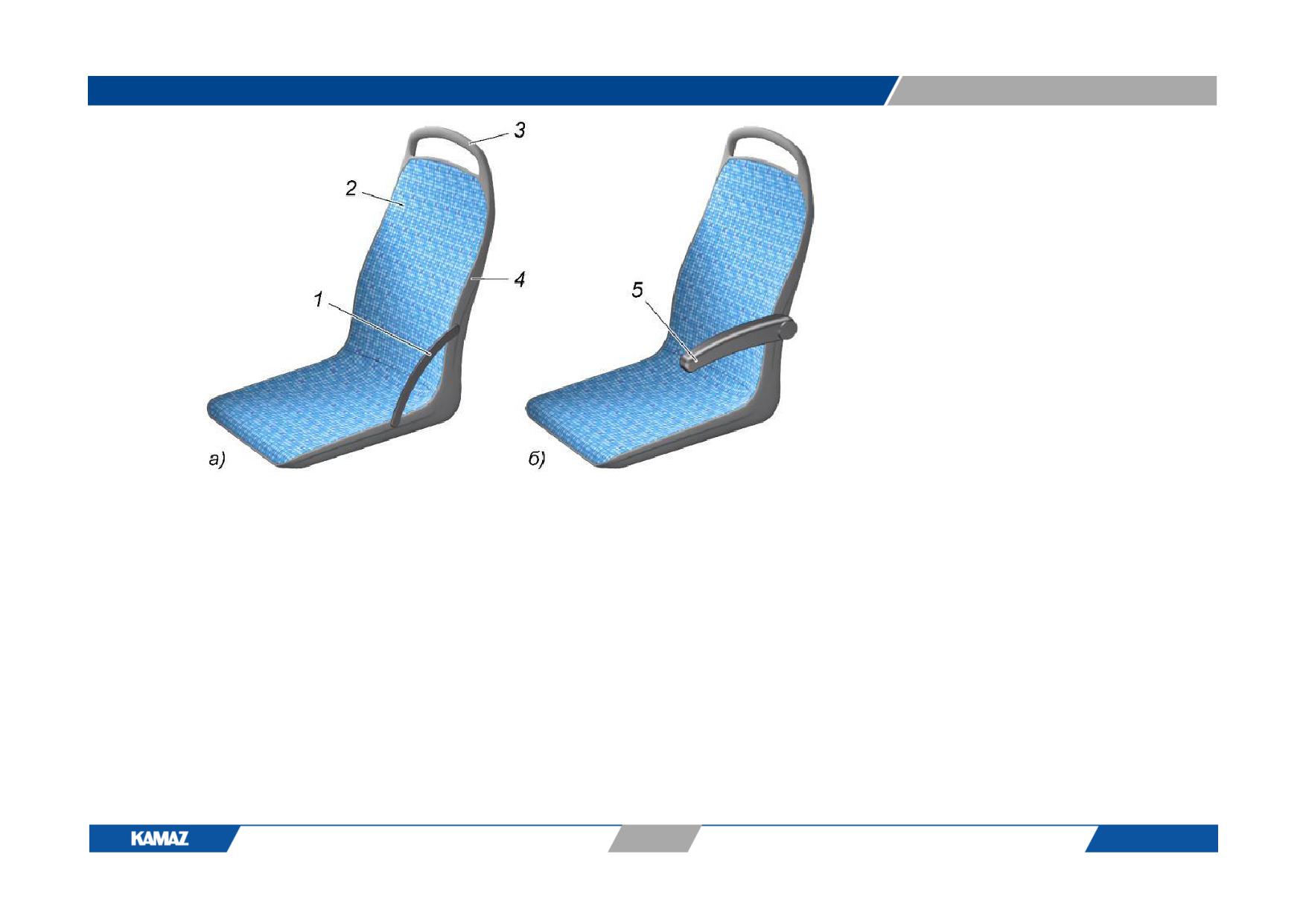

Рис. 25в. Сиденья пассажирские:

1

- фиксированный боковой

ограничитель; 2 - обивка сиденья; 3

- ручка-поручень;

4

- основание

сиденья; а - сиденье пассажирское;

5 - откидной поручень; б - сиденье

пассажирское для лиц приоритетной

категории.

233

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

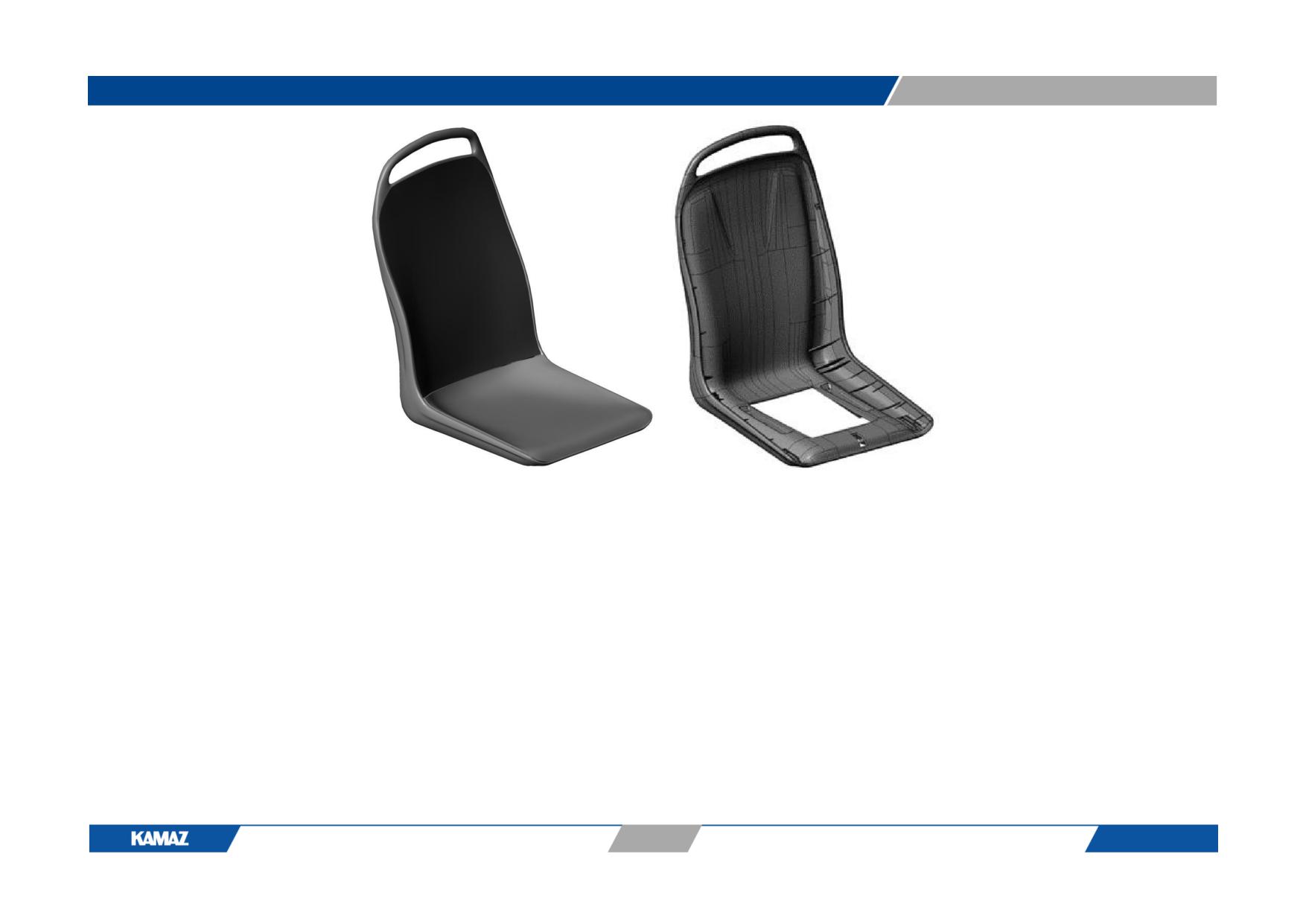

Рис. 25г. Сиденье пассажирское

Рис. 25д. Каркас пассажирского сиденья

234

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

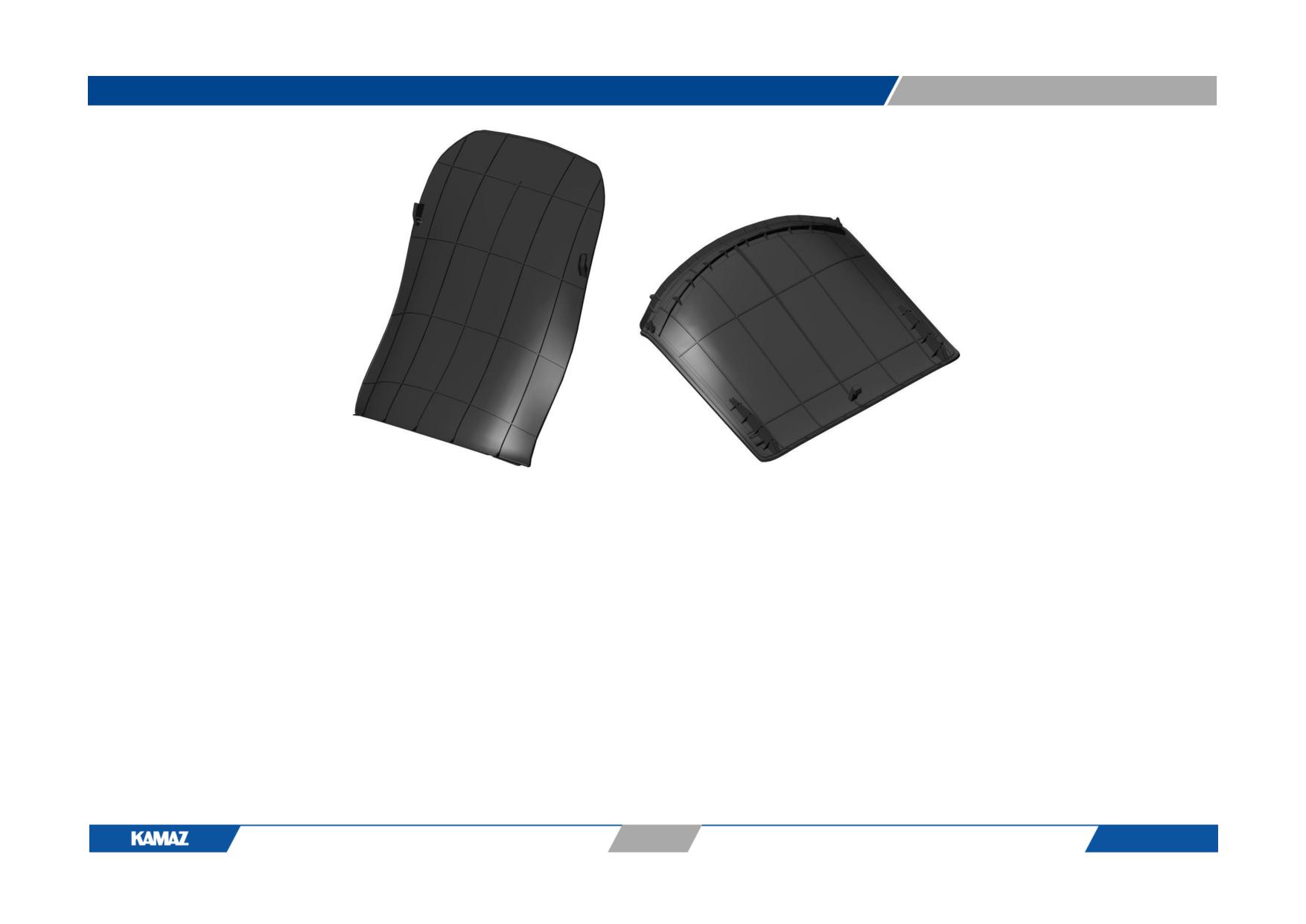

Рис. 25е. Вставка спинки пассажирского сиденья

Рис. 25ж. Вставка подушки пассажирского сиденья

235

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 25и. Установка подушки с фиксаторами

236

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

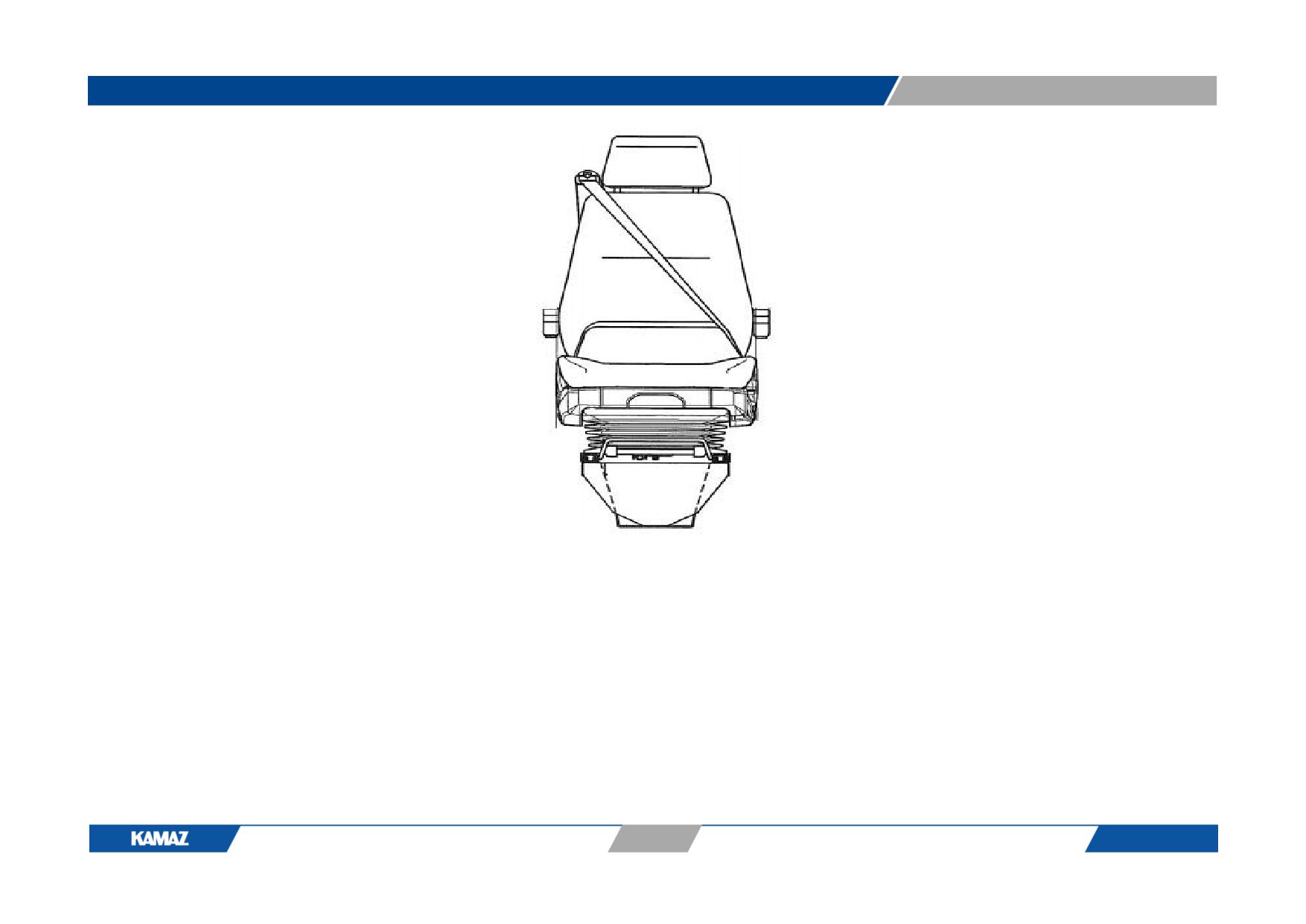

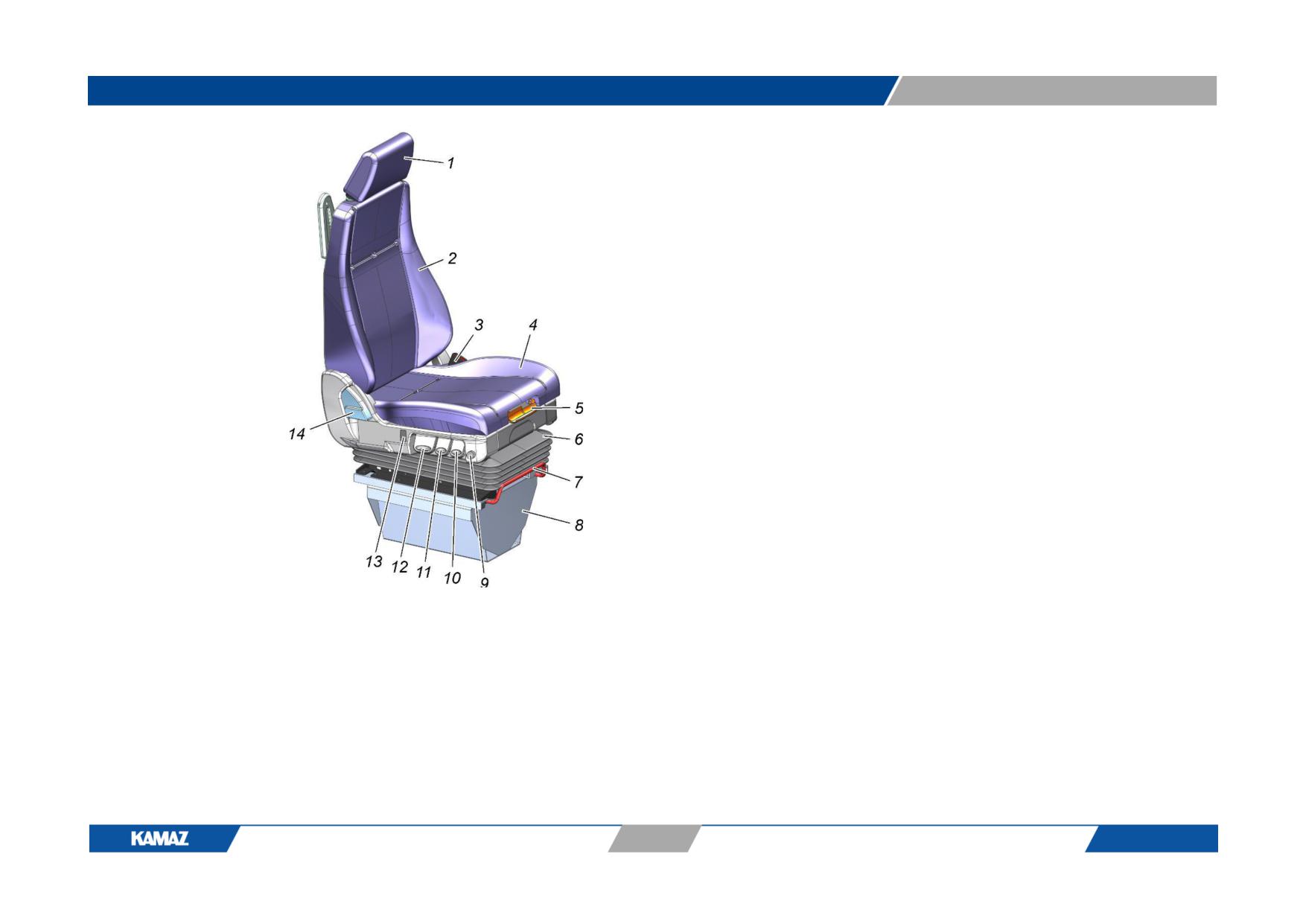

Рис. 25к. Сиденье водителя на тумбе:

1 - подголовник регулируемый; 2 - спинка сиденья; 3 -

замок ремня безопасности; 4 - подушка сиденья; 5 -

регулировка глубины сидения (60 мм); 6 - защитный

чехол; 7 - регулировка горизонтального положения (240

мм); 8 - тумба; 9 - включение подогрева сидения; 10 -

регулировка жесткости подвески;

11

- регулировка

наклона подушки (вверх 11°, вниз 4°); 12 - регулировка

высоты сидения (80 мм); 13 - сброс воздуха (вход-выход);

14 - регулировка наклона спинки (30°).

237

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

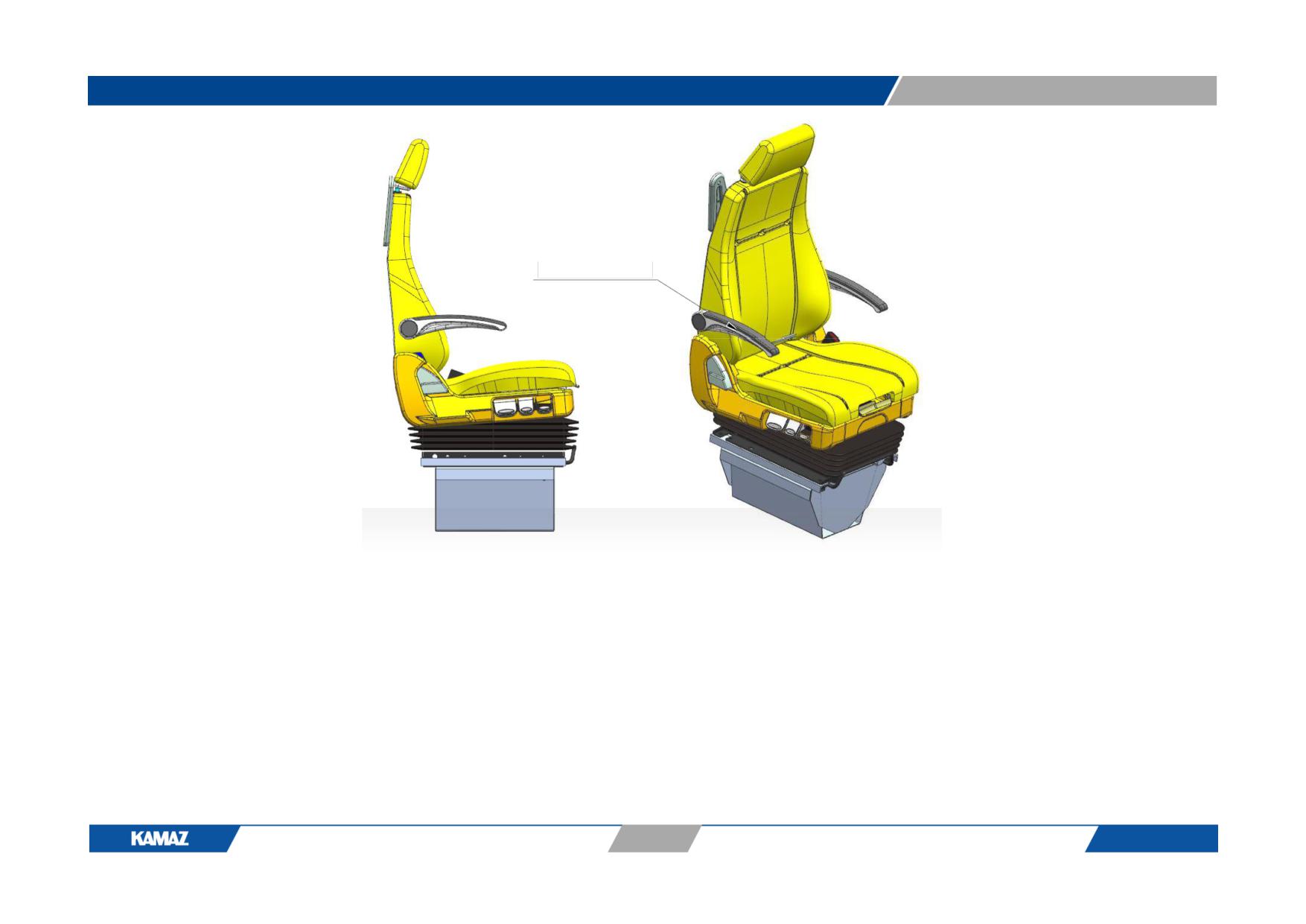

подлокот ник правый

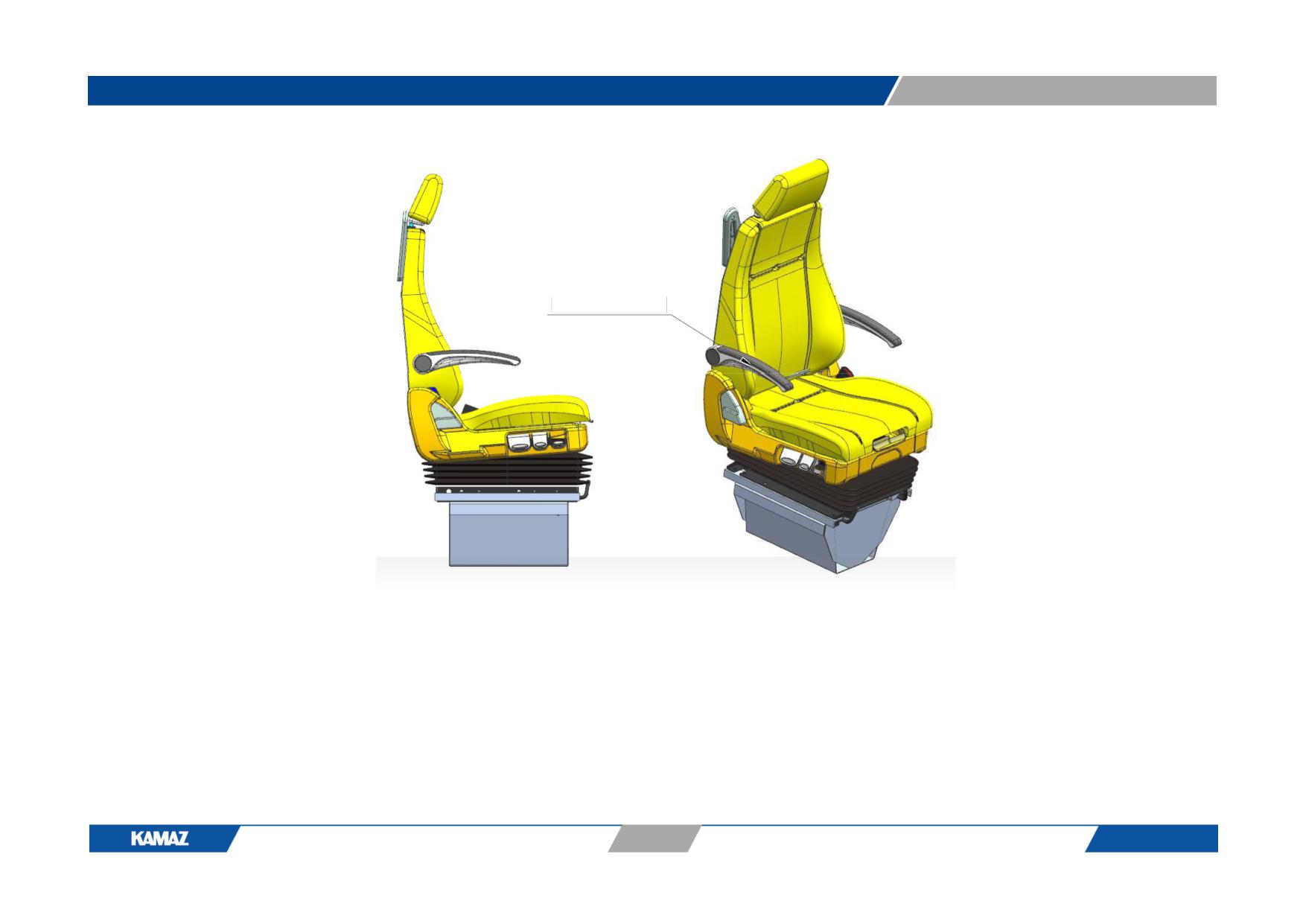

Рис. 25л. Подлокотник сиденья водителя

238

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 25м. Ремень безопасности сиденья водителя

239

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

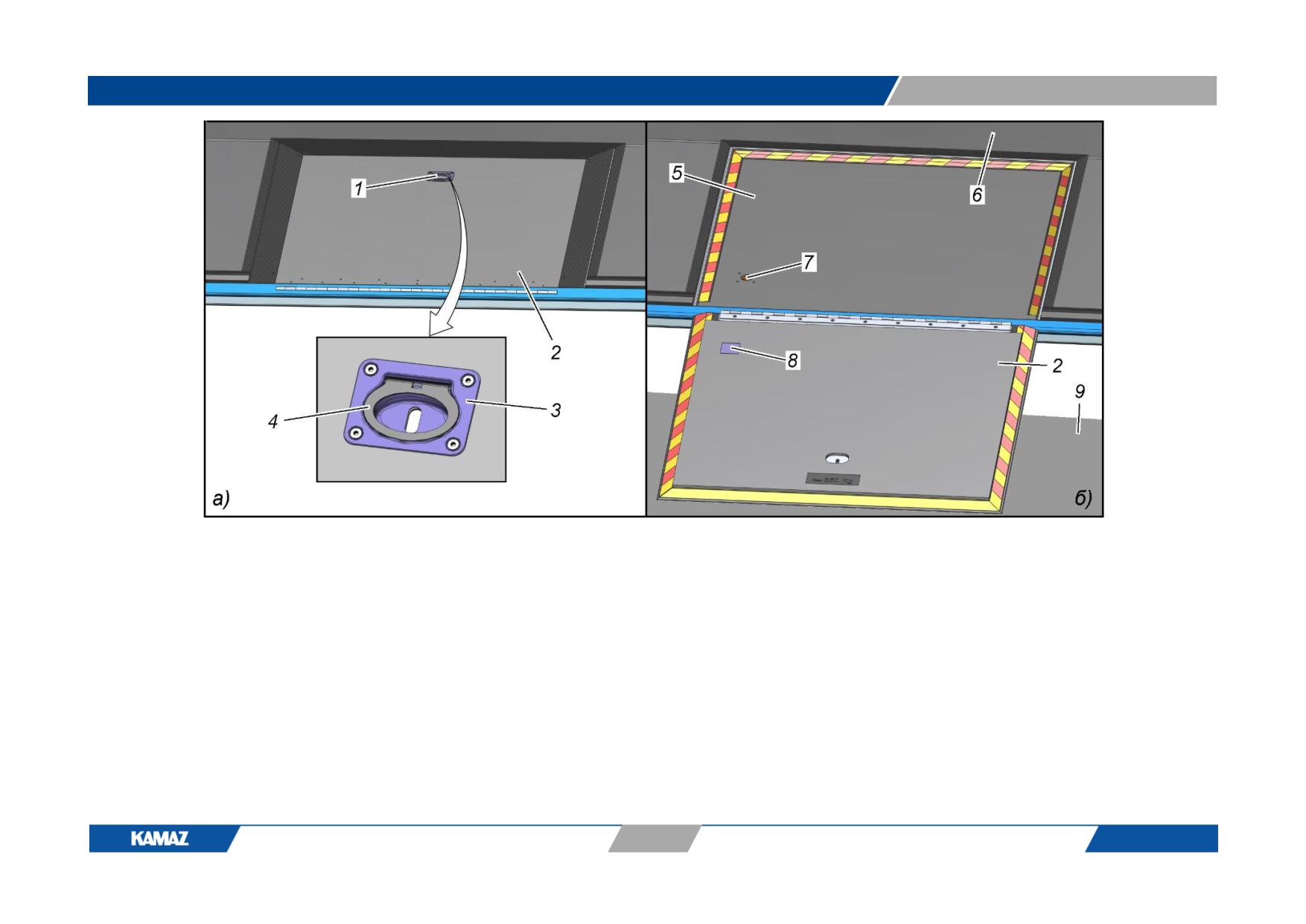

Рис. 25н. Аппарель:

1 - петля; 2 - трап; 3 - корпус петли; 4 - ручка; 5 - основание; 6 - пол электробуса; 7 - датчик сигнализатора открытия аппарели; 8 - металлический контакт;

9 - посадочная площадка. а - аппарель закрыта; б - аппарель открыта.

240

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

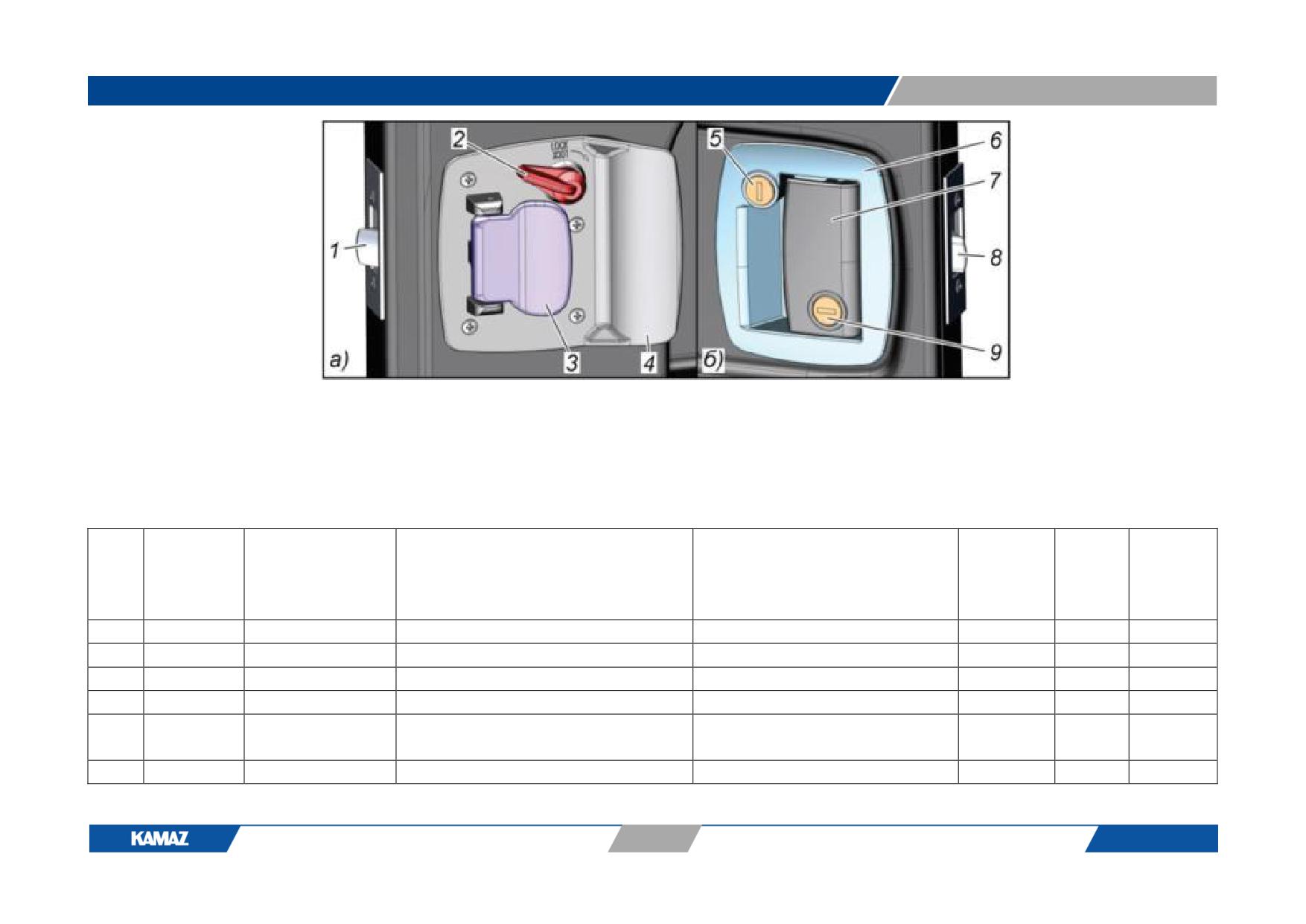

Рис. 26. Замок двери перегородки водителя

1,8 - язычок замка; 2 - фиксатор внутренний; 3 - ручка внутренняя поворота; 4 - ручка внутренняя; 5 - цилиндровый механизм задвижки замка; 6 -

накладная панель; 7 - ручка наружная; 9 - цилиндровый механизм фиксации ручки наружной.

Таблица 26

№№

Номер

Номер по

Наименование детали, узла.

Наименование работы

Код

Разряд

Норма

п/п

позиции

каталогу

Вид работ

операции

работ

времени

на

(чел.час)

рисунке

1

2

3

4

5

6

7

8

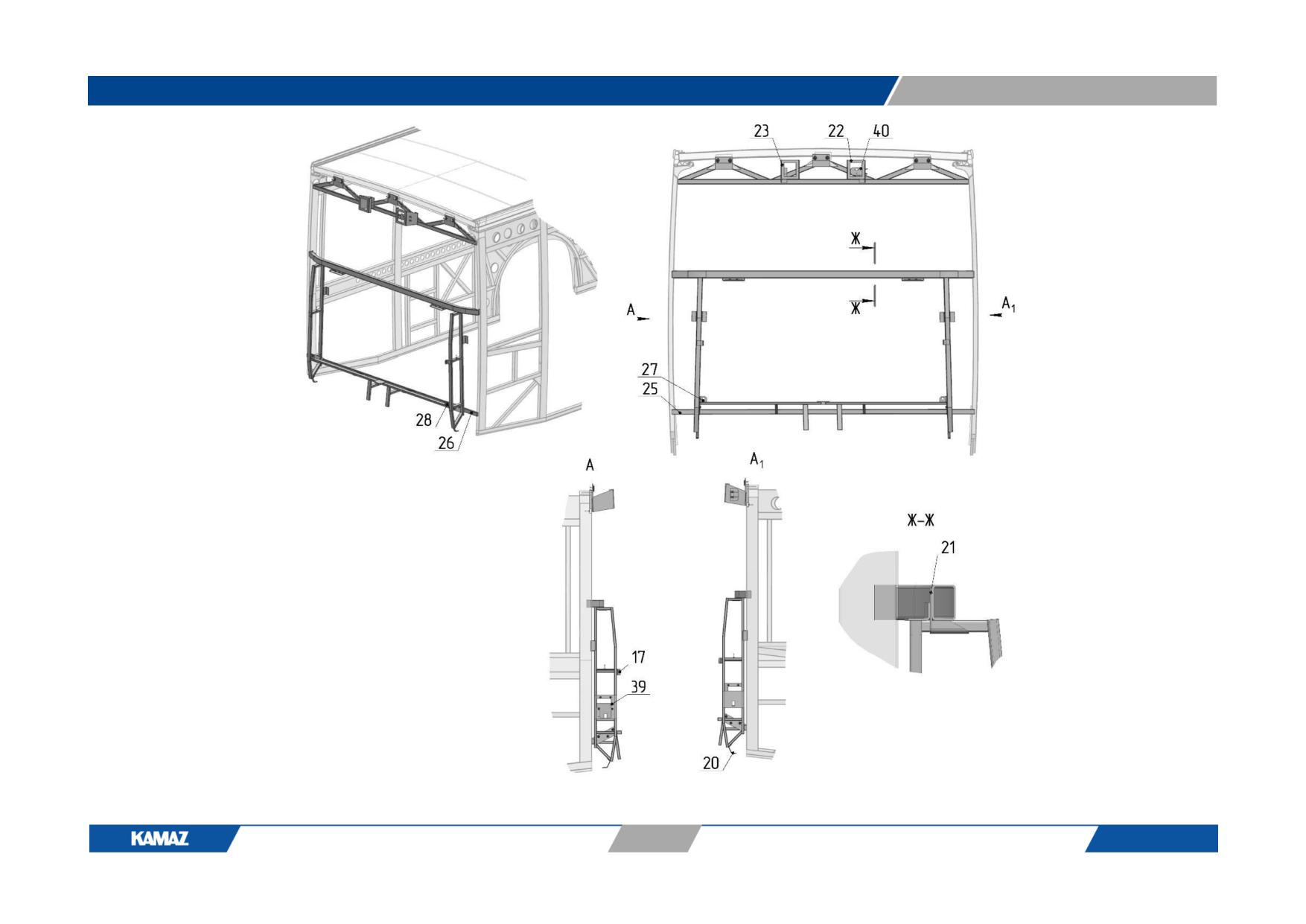

78. Перегородка кузова

7802 - обивка перегородки

1

ПА000.04.0016

Логотип "Конь"

в) замена на новый

Снять и установить логотип

П78-021

3

0,05

"Конь"

2

5299-7802999-02

Наклейка (Аптечка у водителя)

243

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

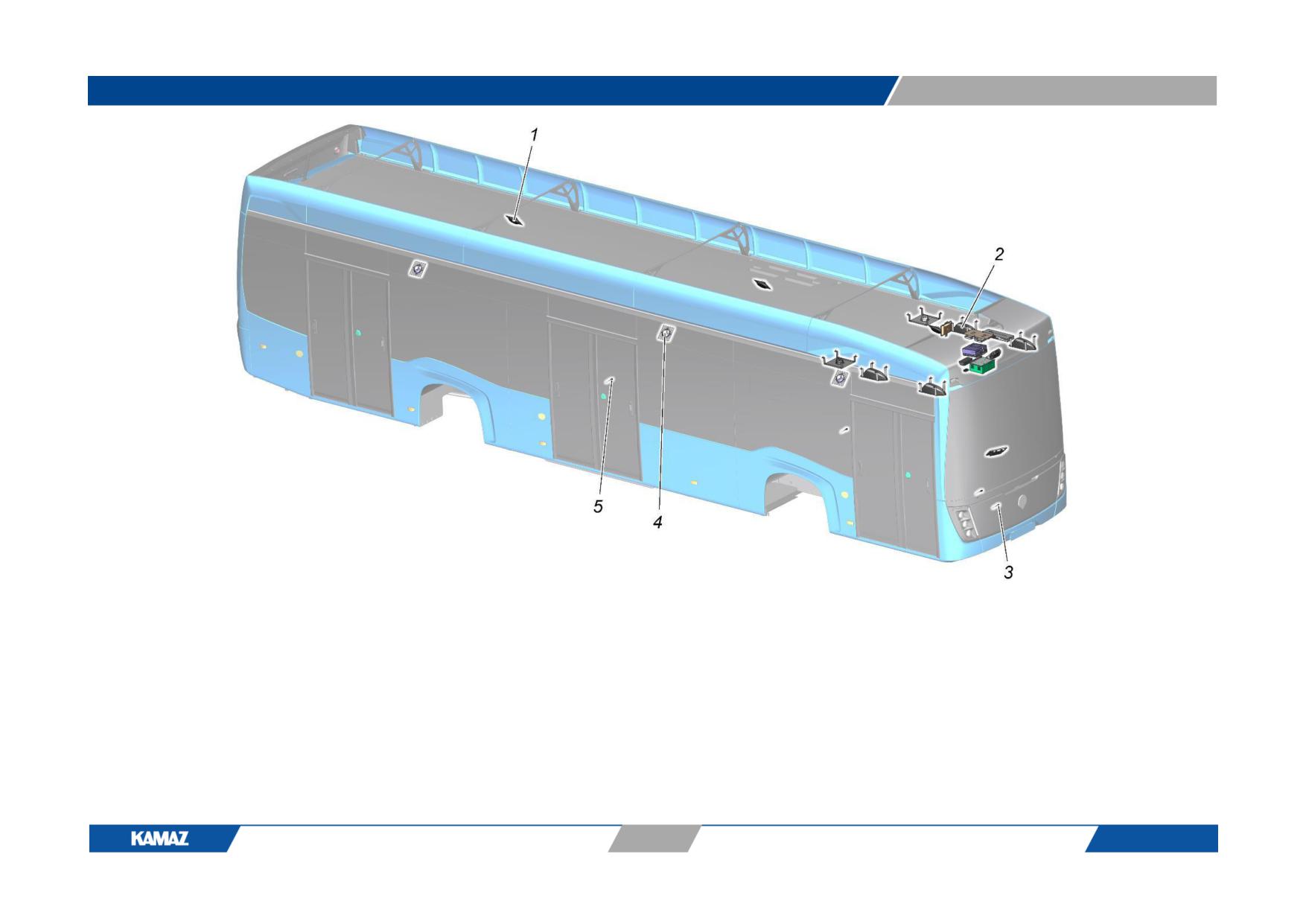

Рис. 27а. Установка дополнительного оборудования, динамиков и датчиков температуры:

1, 4 - динамик салонный; 2 - дополнительное оборудование; 3, 5 - датчик температуры.

245

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

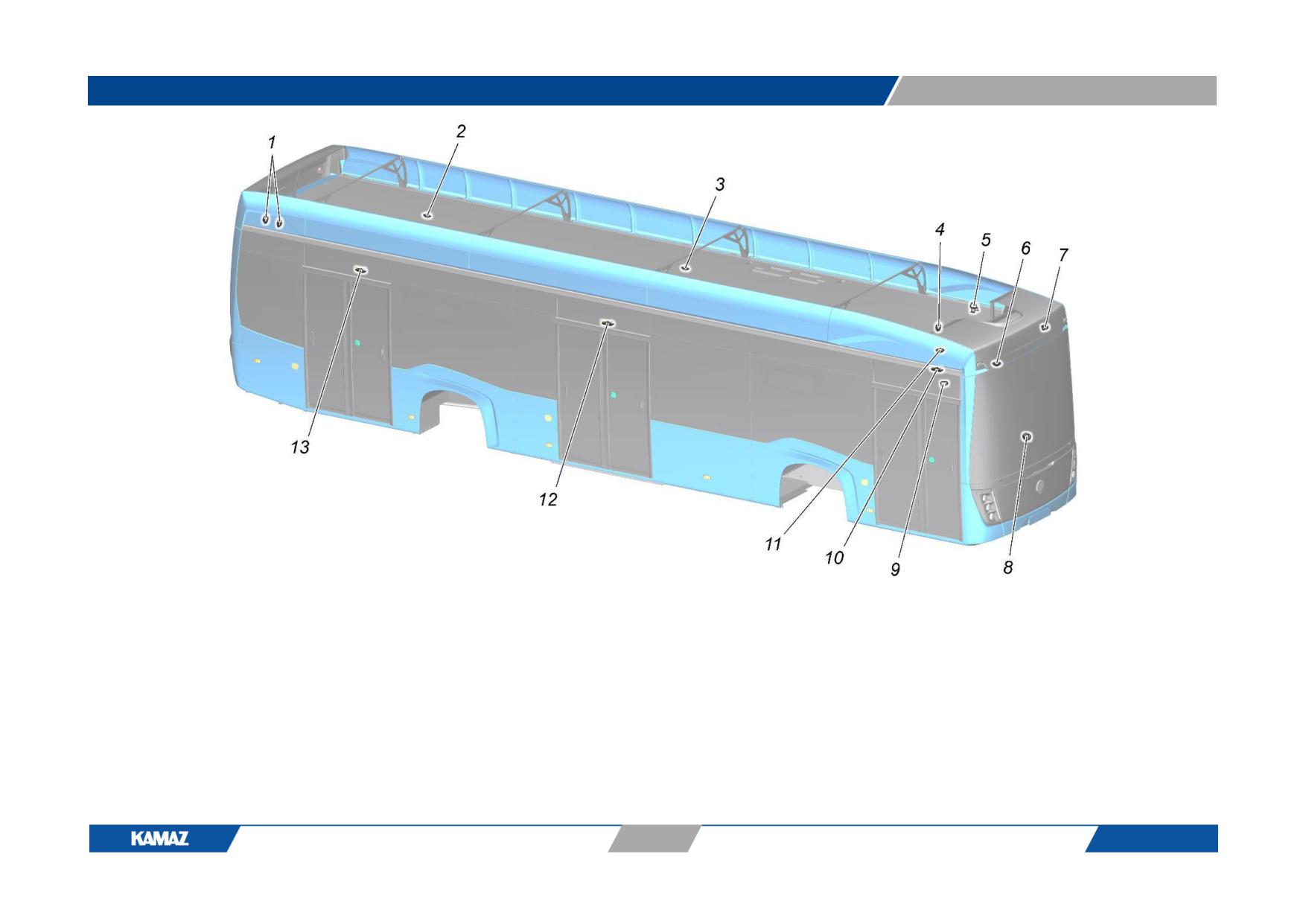

Рис. 27б. Система видеорегистрации:

1 - IP-видеокамера врезная с микрофоном; 2, 3, 4, 6, 11 - IP-видеокамера врезная; 5 - IP-видеокамера накладная верхняя токоприёмника; 7 - IP-

видеокамера накладная верхняя левая; 8 - IP-видеокамера врезная внешняя; 9 - IP-видеокамера накладная верхняя правая; 10, 12, 13 - датчик

пассажиропотока (опционально).

246

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

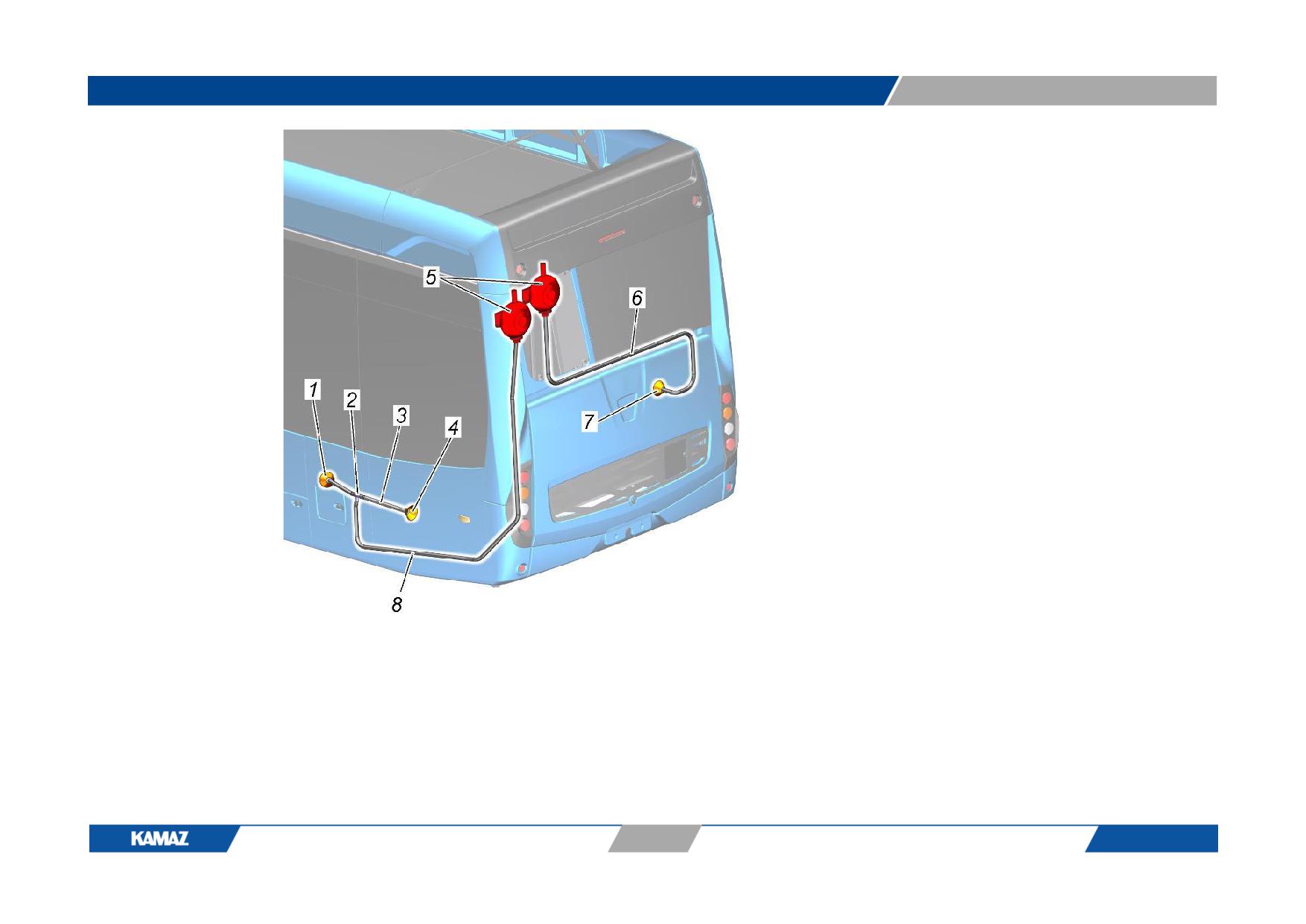

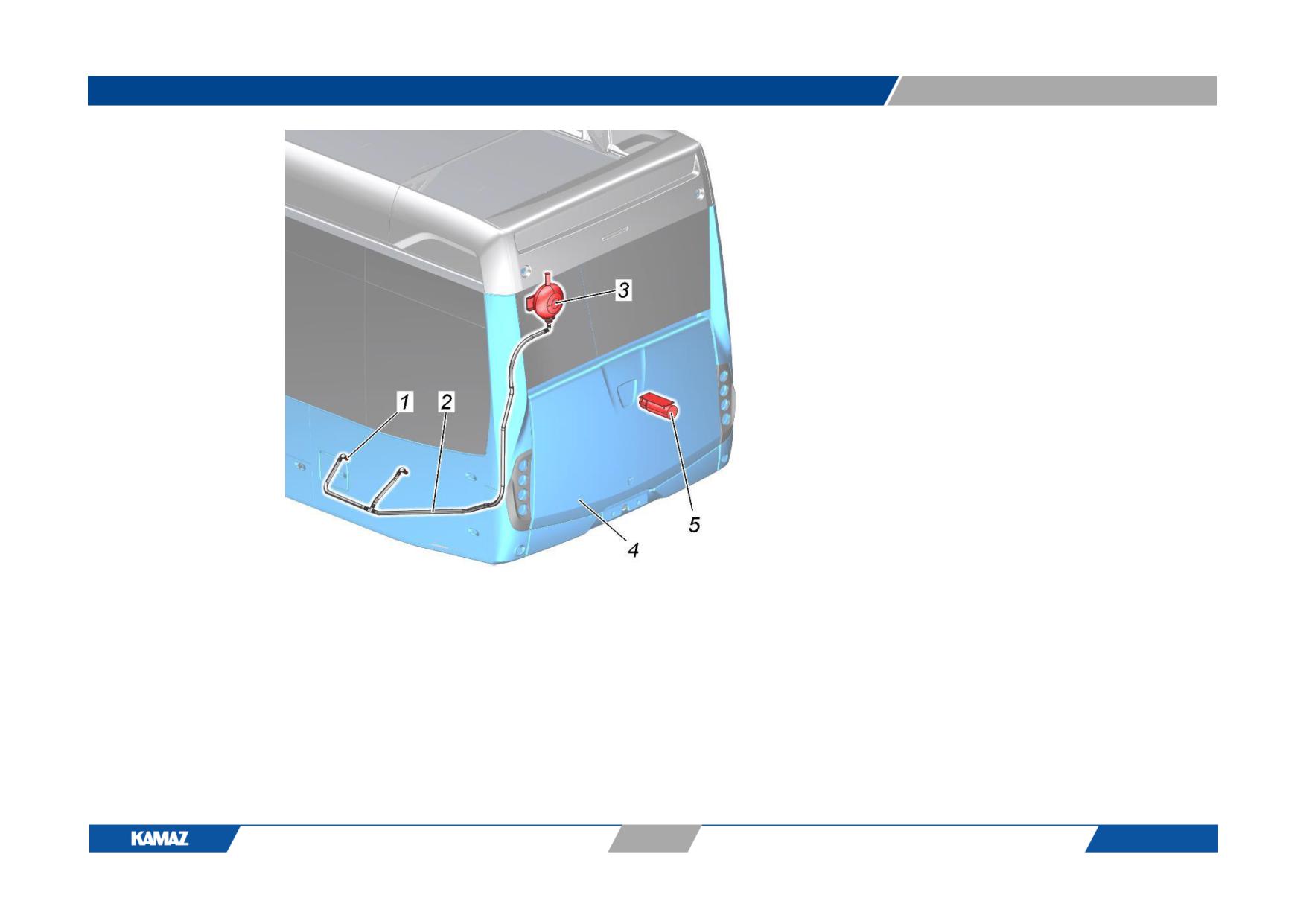

Рис. 28а. Расположение АСОТП на

электробусе:

1

-

распылитель;

2

-

резинотканевый рукав; 3 - мо-дуль

порошкового

пожаротушения

«Буран-7КДТ»;

4 - кузов; 5 -

модуль

порошкового

пожаротушения «Буран-2,0(1)С».

248

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 28б. Расположение АСОТП на

электробусе (вариантное

исполнение):

1, 4, 7 - воронка-распылитель; 2 -

тройник;

3, 6, 8 -

резинотканевый рукав; 5 - модуль

порошкового

пожаротушения

«Буран-7КДТ».

249

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

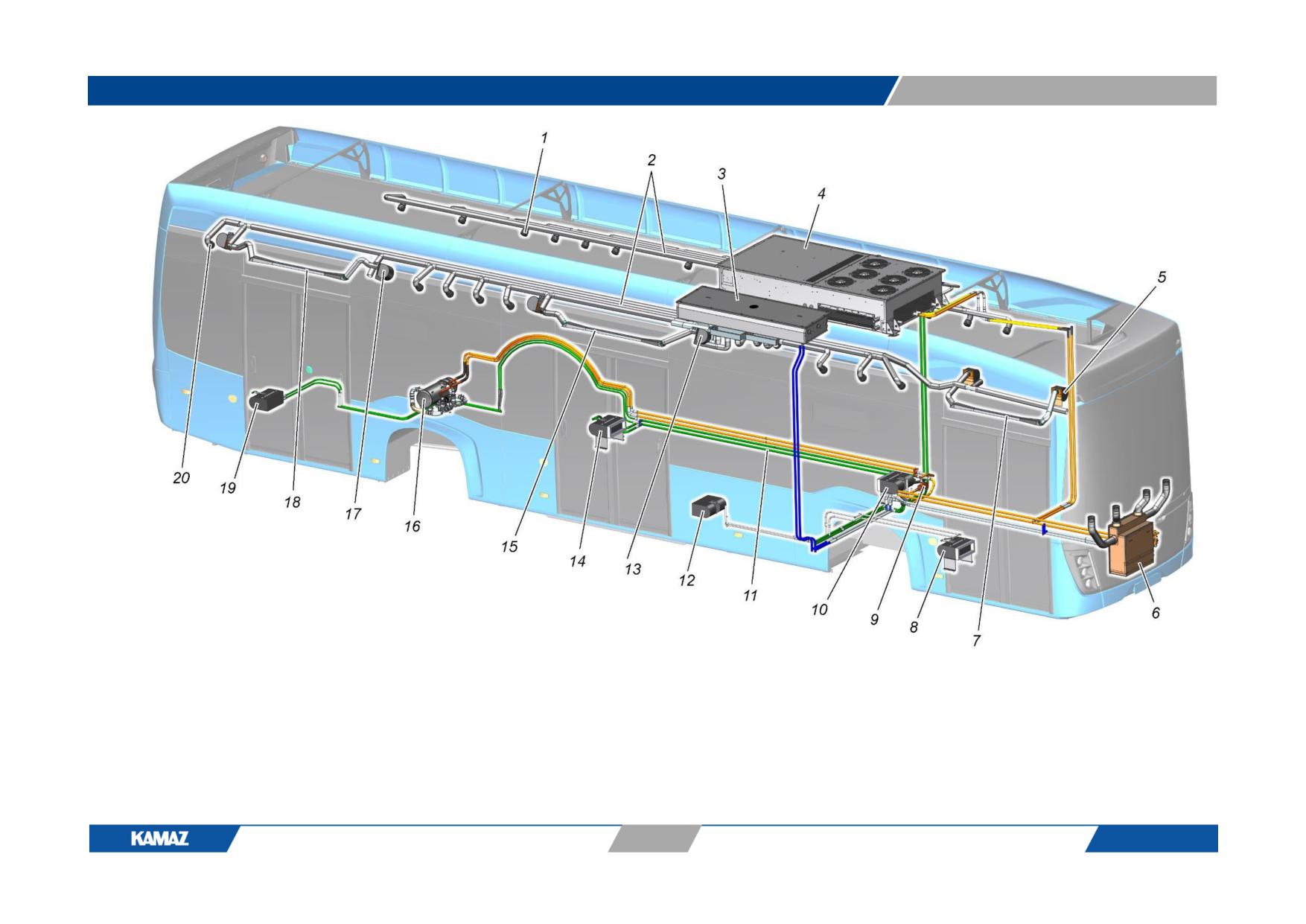

Рис. 29а. Установка климатической системы:

1, 20 - воздухораспределитель; 2 - рукава подвода воздуха в салон; 3 - крышный модуль; 4 - центральный блок; 5 - вентилятор «тепловой завесы»

передней двери; 6 - фронтальный отопитель; 7 - кожух «тепловой завесы» передней двери; 8, 10, 12, 14, 19 - отопитель салонный; 9 - водяной клапан;

11 - трубы рабочей жидкости; 13 - вентилятор «тепловой завесы» средней двери; 15 - кожух «тепловой завесы» средней двери; 16 - подогреватель

жидкостный; 17 - вентилятор «тепловой завесы» задней двери; 18 - кожух «тепловой завесы» задней двери.

252

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 29б. Панель с коробом в сборе 5299-403-8129027 (передний проём)

1 - панель наддверная (передний проем); 2 - короб передний; 3 - кронштейн крепления привода; 4 - болт М8-6gx25

Рис. 29в. Панель с коробом в сборе 5299-403-8129025 (средний проём)

1 - панель наддверная (средний проем); 2 - короб средний; 3 - кронштейн крепления привода; 4 - болт М8-6gx25

253

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 29г. Панель с коробом в сборе 5299-403-8129026 (задний проём)

1 - панель наддверная (задний проем); 2 - короб задний; 3 - кронштейн крепления привода; 4 - болт М8-6gx25

254

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

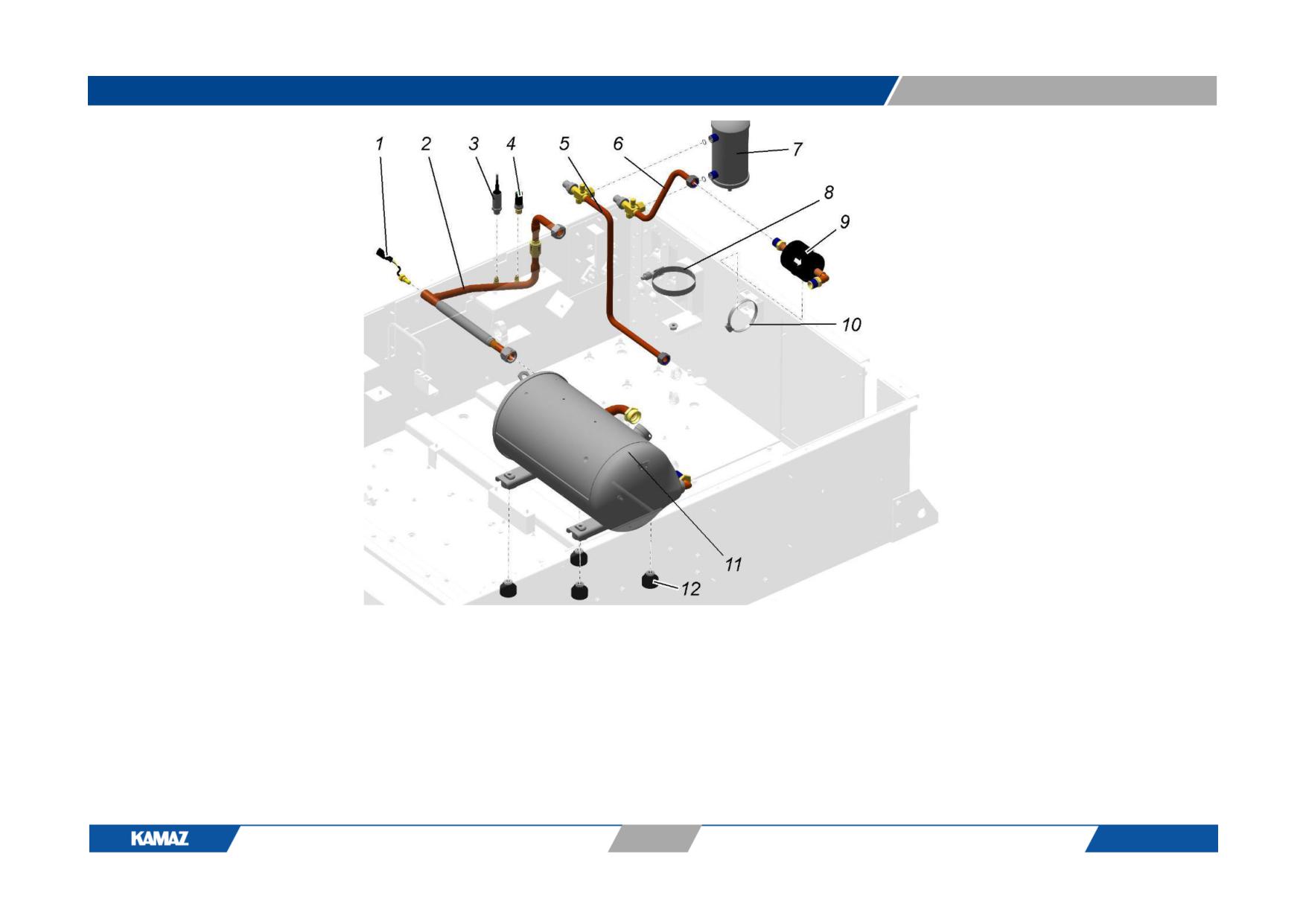

Рис. 29д. Центральный блок климатической системы (установка компрессора, ресивера и осушителя):

1 - датчик температуры; 2 - трубка хладагента; 3 - датчик высокого давления; 4 - переключатель давления; 5 - трубка хладагента между конденсором и

ресивером; 6 - трубка хладагента между ресивером и осушителем; 7 - ресивер; 8, 10 - хомут; 9 - осушитель; 11 - компрессор; 12 - гаситель вибрации.

255

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

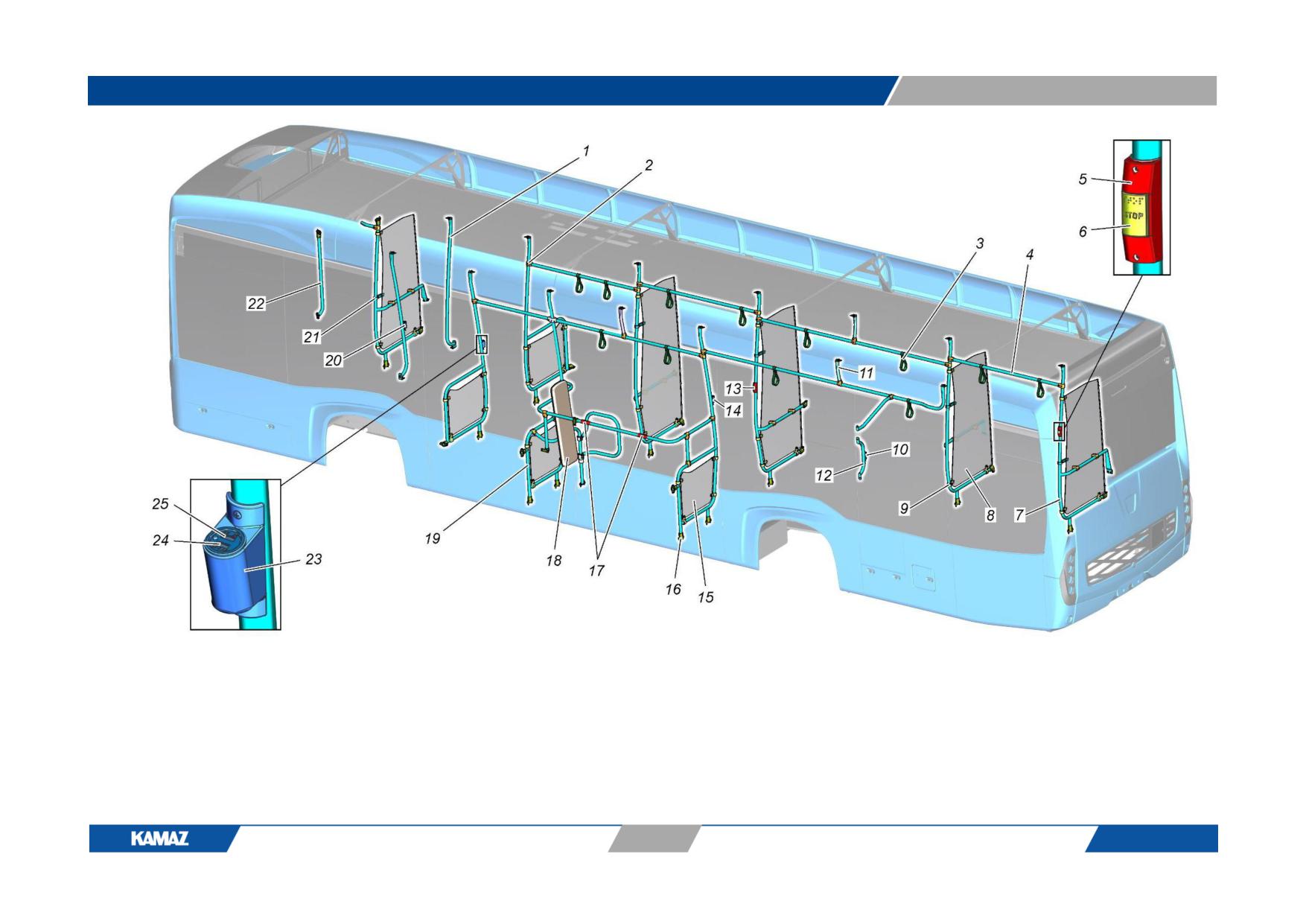

Рис. 30а. Установка поручней, разъёмов USB и кнопок о требовании остановки:

1 - поручень; 2 - кронштейн поручня тройной; 3 - ручка поручня подвесная с втулкой; 4 - поручень горизонтальный; 5 - корпус кнопки требования

остановки; 6 - кнопка требования остановки; 7, 19 - поручень в сборе; 8 - панель ограждения стеклянная; 9 - кронштейн поручня на ножке глухой;

10, 14, 20 - USB зарядка в корпусе на поручень; 11 - поручень малый; 12 - поручень на стойку; 13, 17 - кнопка требования остановки в сборе; 15 -

панель ограждения стеклянная малая; 16 - кронштейн поручня опорный с резиновой вставкой; 18 - опорная панель; 21 - кронштейн ограждения; 22

- поручень перегородки водителя; 23 - корпус разъёмов USB; 24 - разъём USB 2,1 А; 25 - разъём USB 1 А.

261

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

подлокот ник правый

Рис. 30б. Подлокотник сиденья водителя

262

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

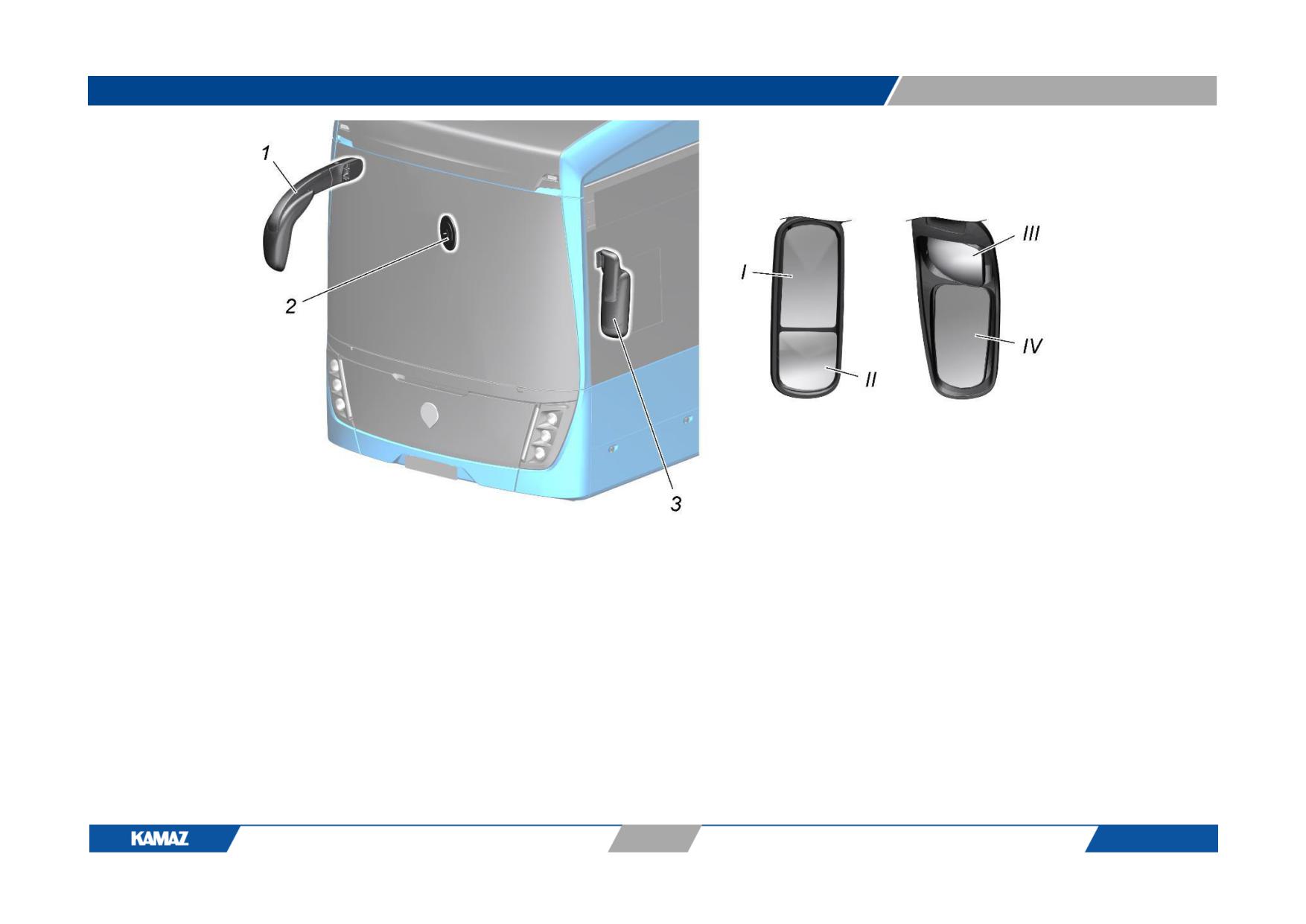

Рис. 30в. Зеркала заднего вида:

1 - зеркало наружное правое; 2 - зеркало для наблюдения внутри салона; 3 - зеркало наружное левое; I - верхняя секция левого зеркала; II - нижняя

секция левого зеркала; III - верхняя секция правого зеркала;

IV - нижняя секция правого зеркала.

263

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 30г. Расположение

солнцезащитных штор

водителя:

1

- шторка солнцезащитная с

электроприводом;

2

-

шторка

солнцезащитная механическая; 3 - ручка

для опускания шторки солнцезащитной

механической; 4 - ручка шнурка шторки

солнцезащитной механической.

264

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

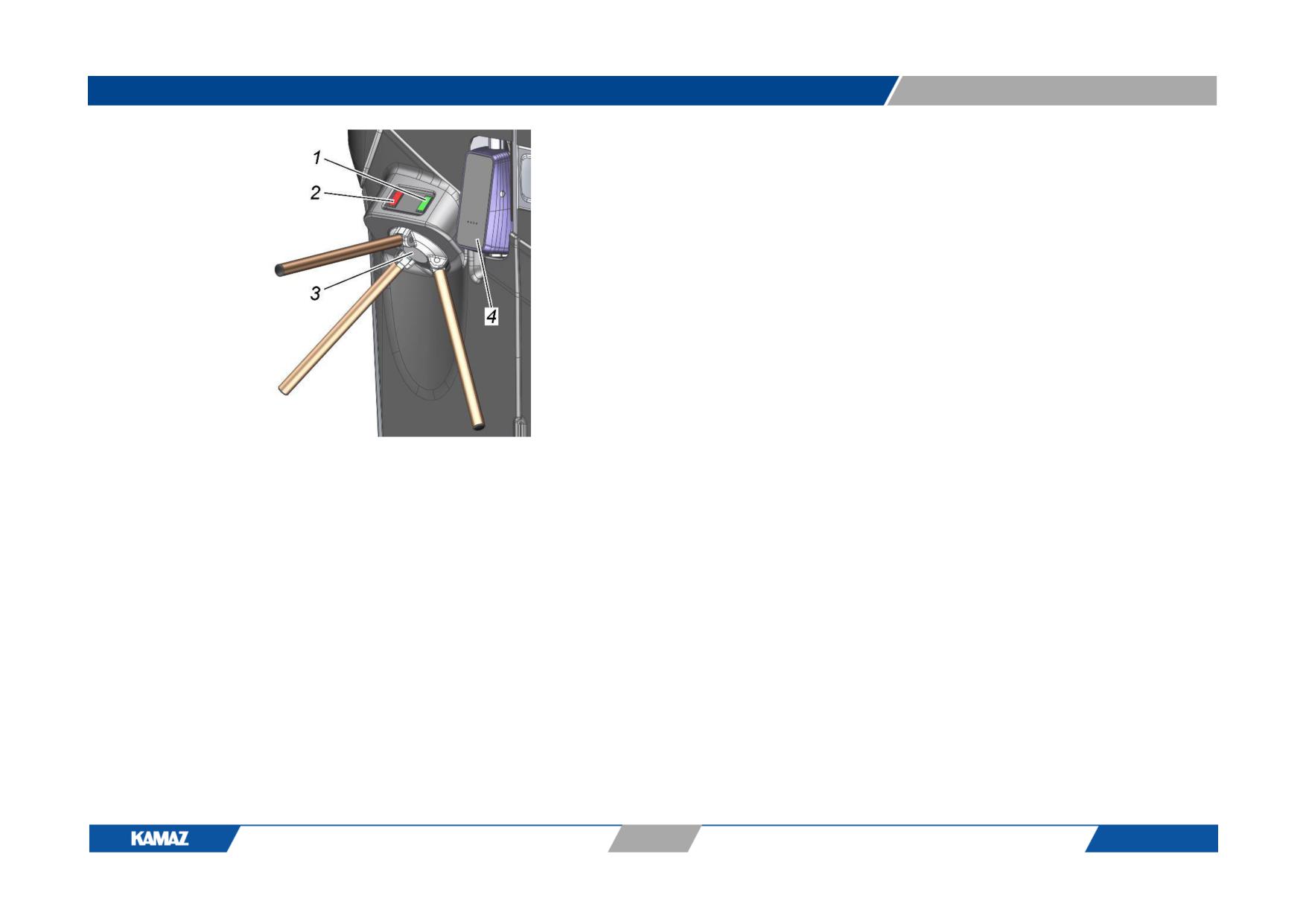

Рис. 30д. Автоматическая система контроля проезда:

1 - красная лампа турникета; 2 - зелёная лампа турникета; 3 -

турникет; 4 - валидатор в монтажной корзине.

265

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

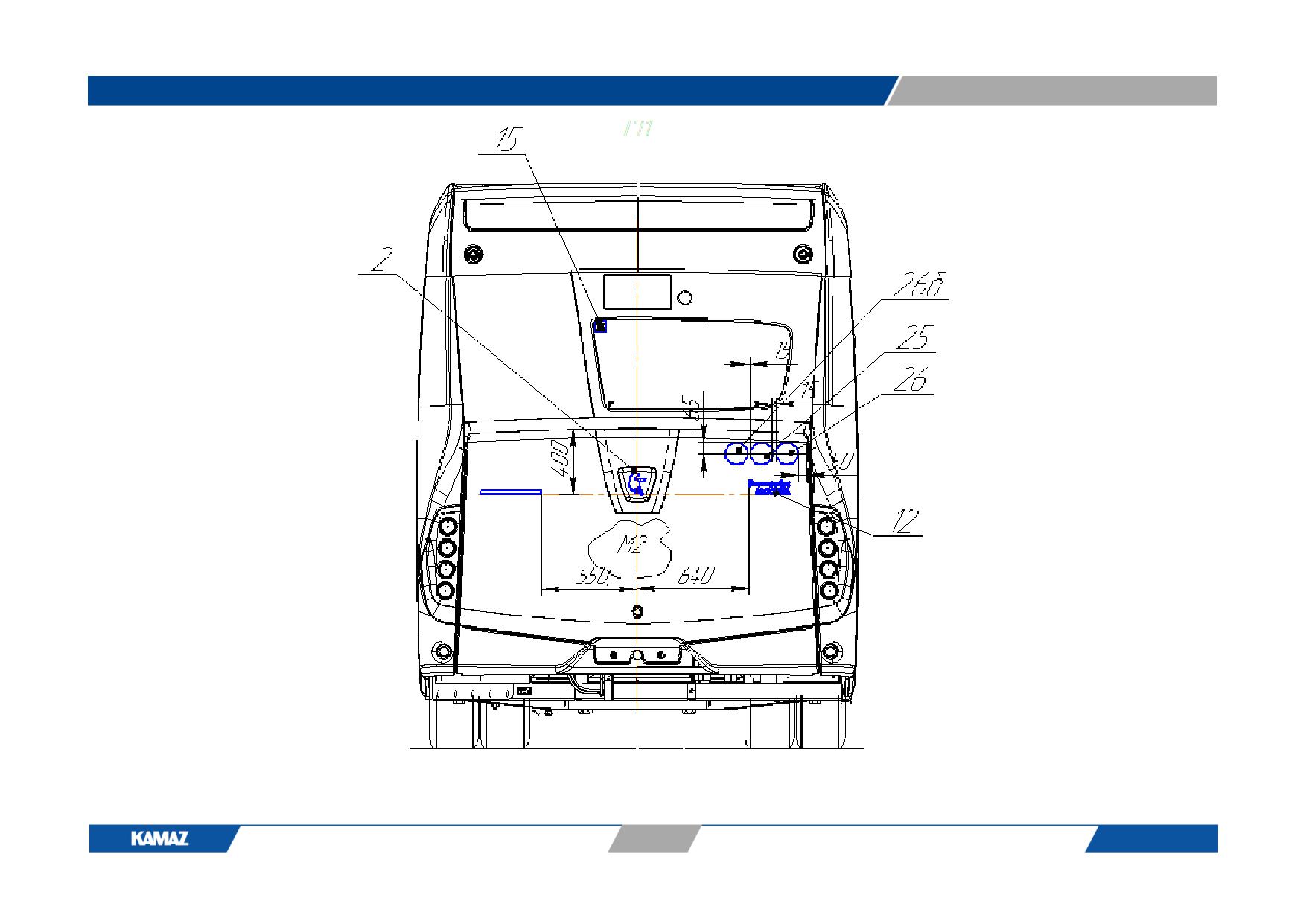

Рис. 30е. Установка наклеек и таблички изготовителя

266

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 30ж. Установка наклеек и таблички изготовителя

267

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

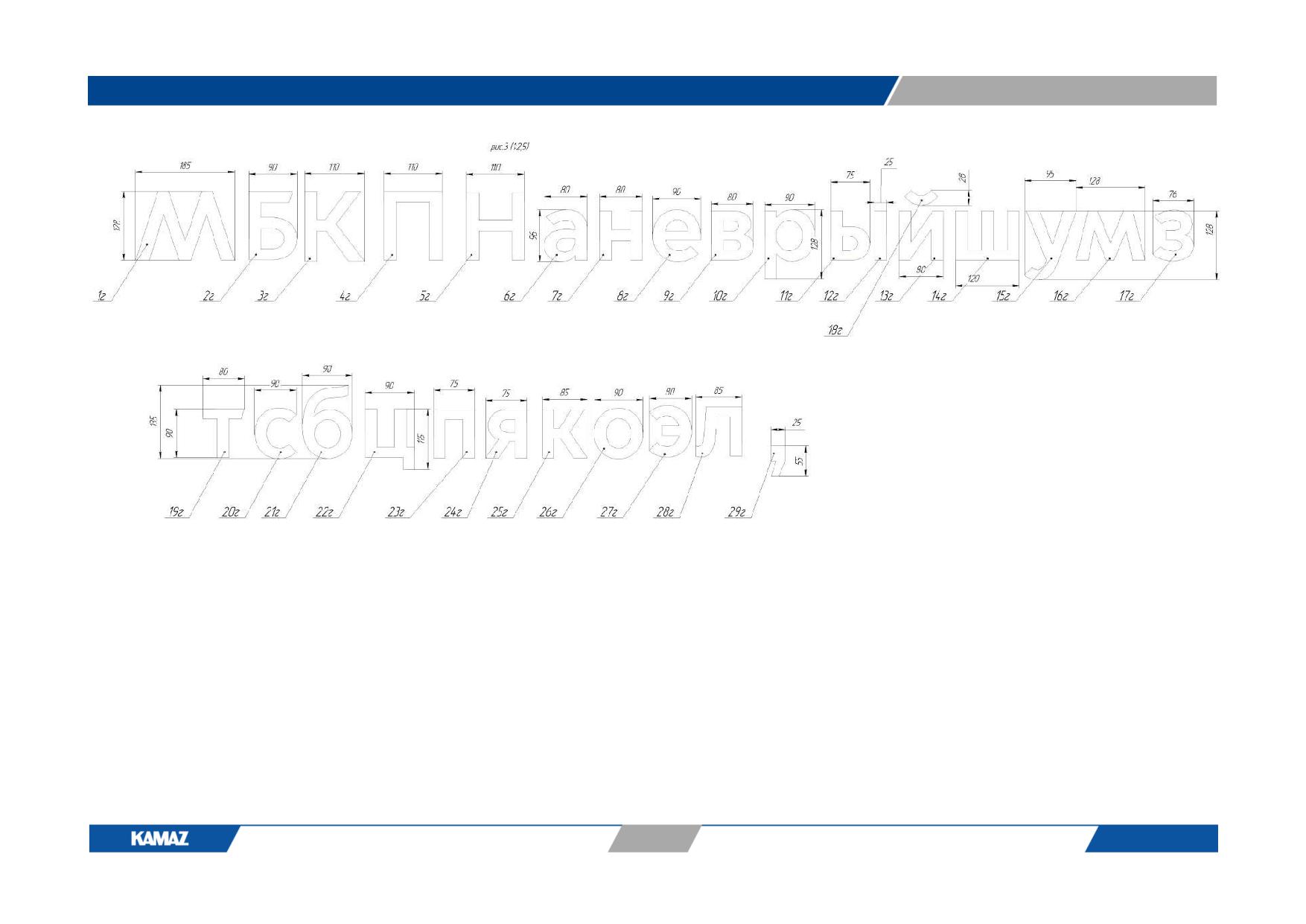

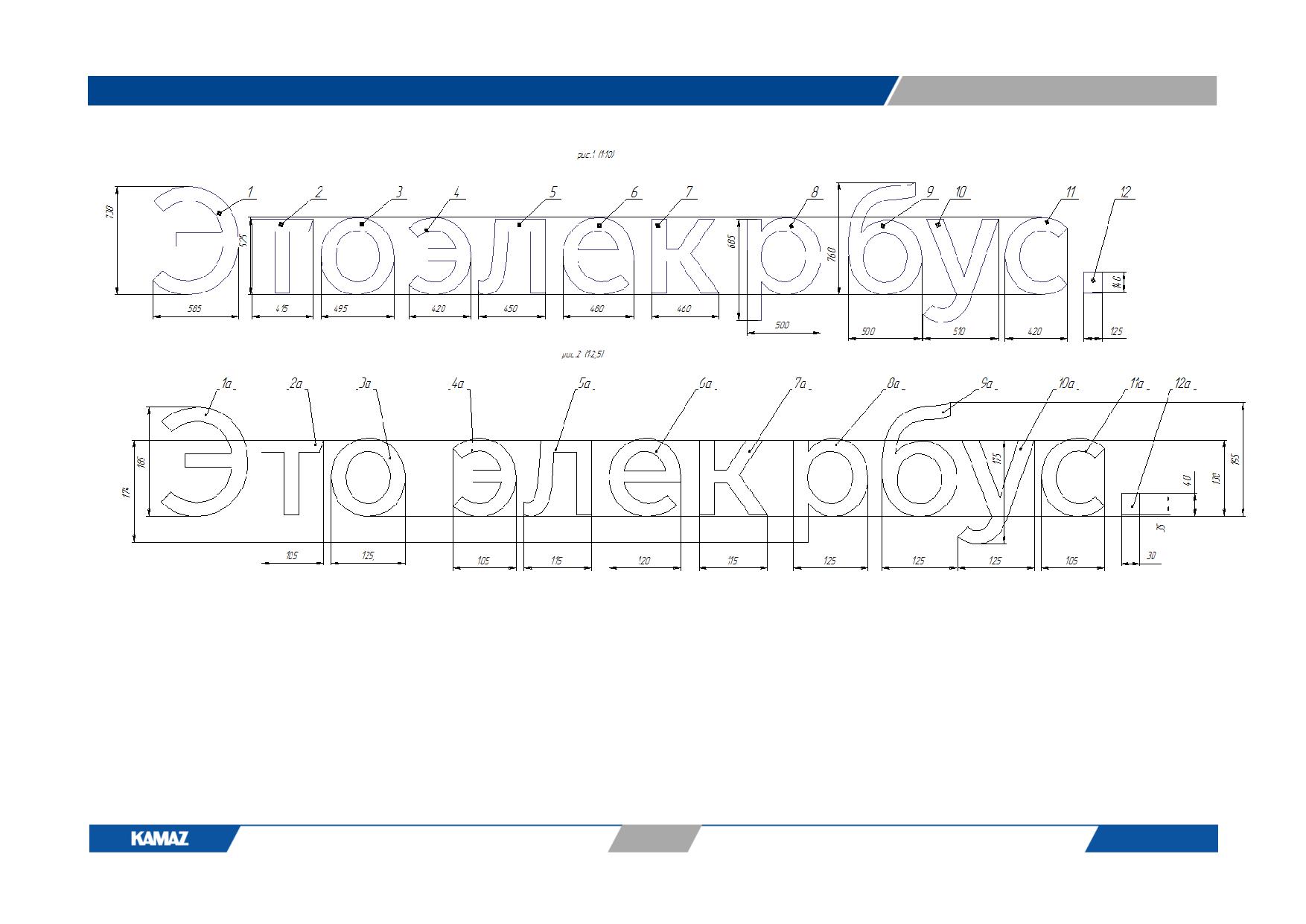

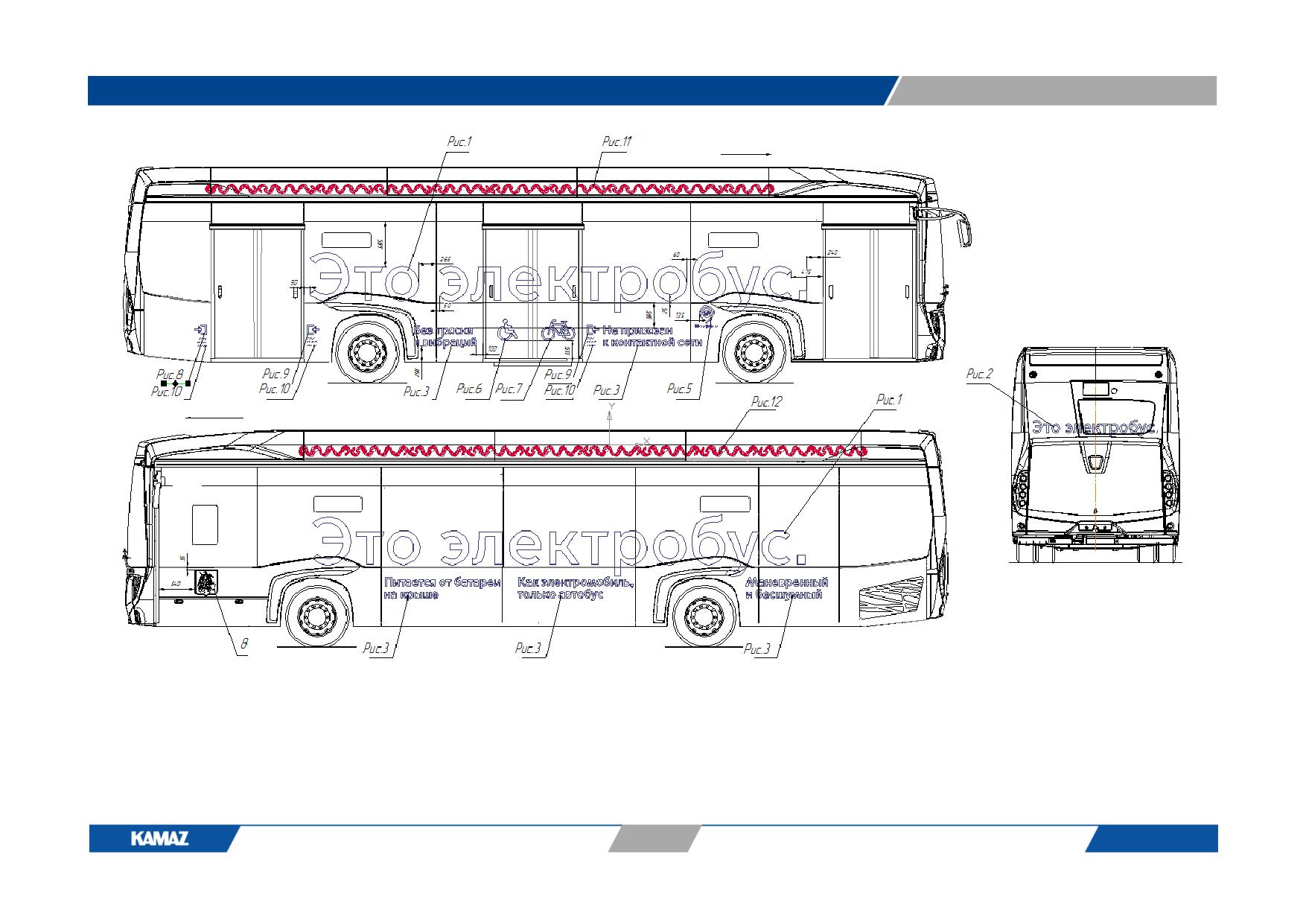

Рис. 30и. Наклейки надписи Это электробус

268

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 30к. Наклейки надписей

269

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

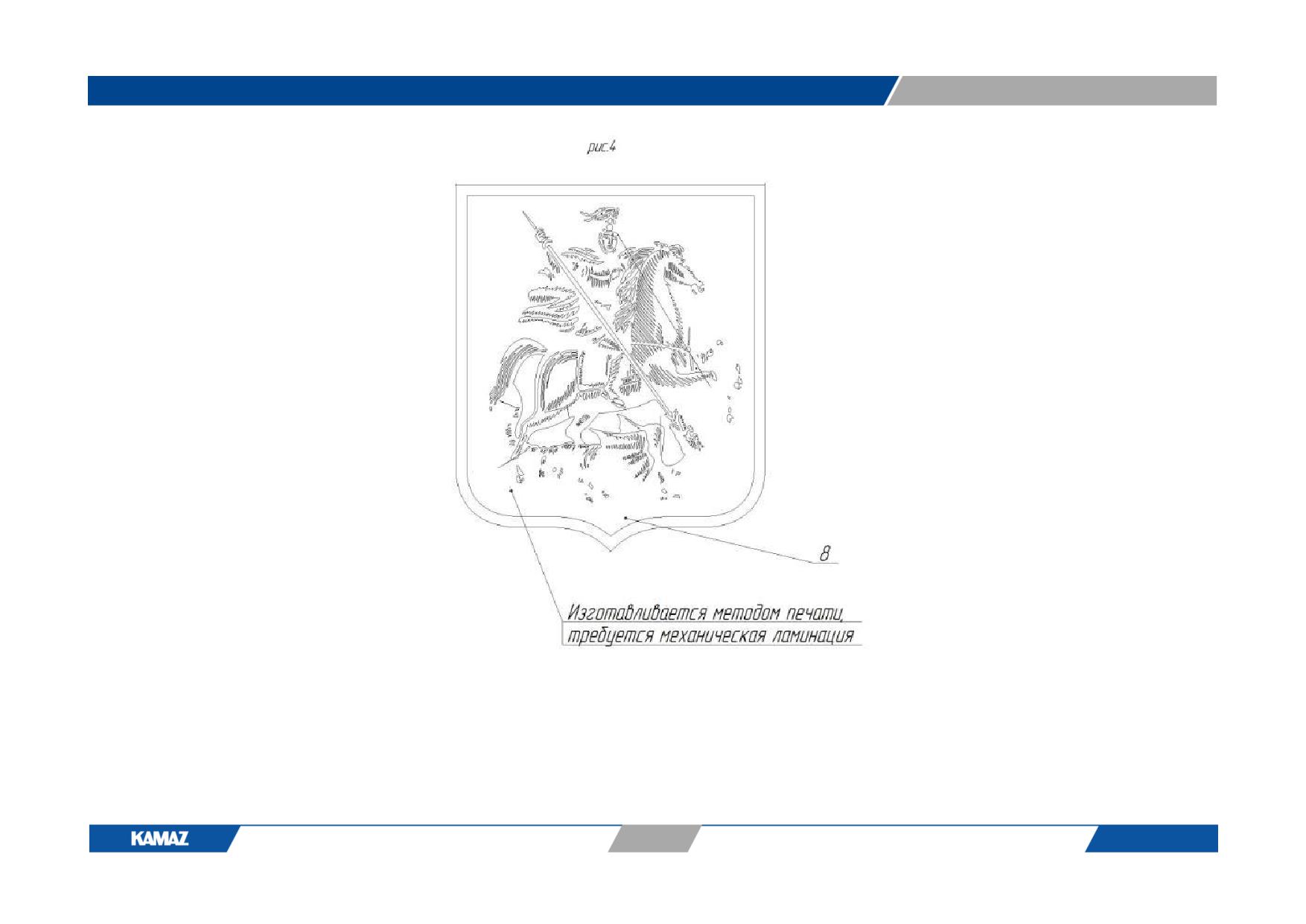

Рис. 30л. Герб г. Москвы

270

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

Рис. 30м. Наклейки Эмблемы МГТ

271

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

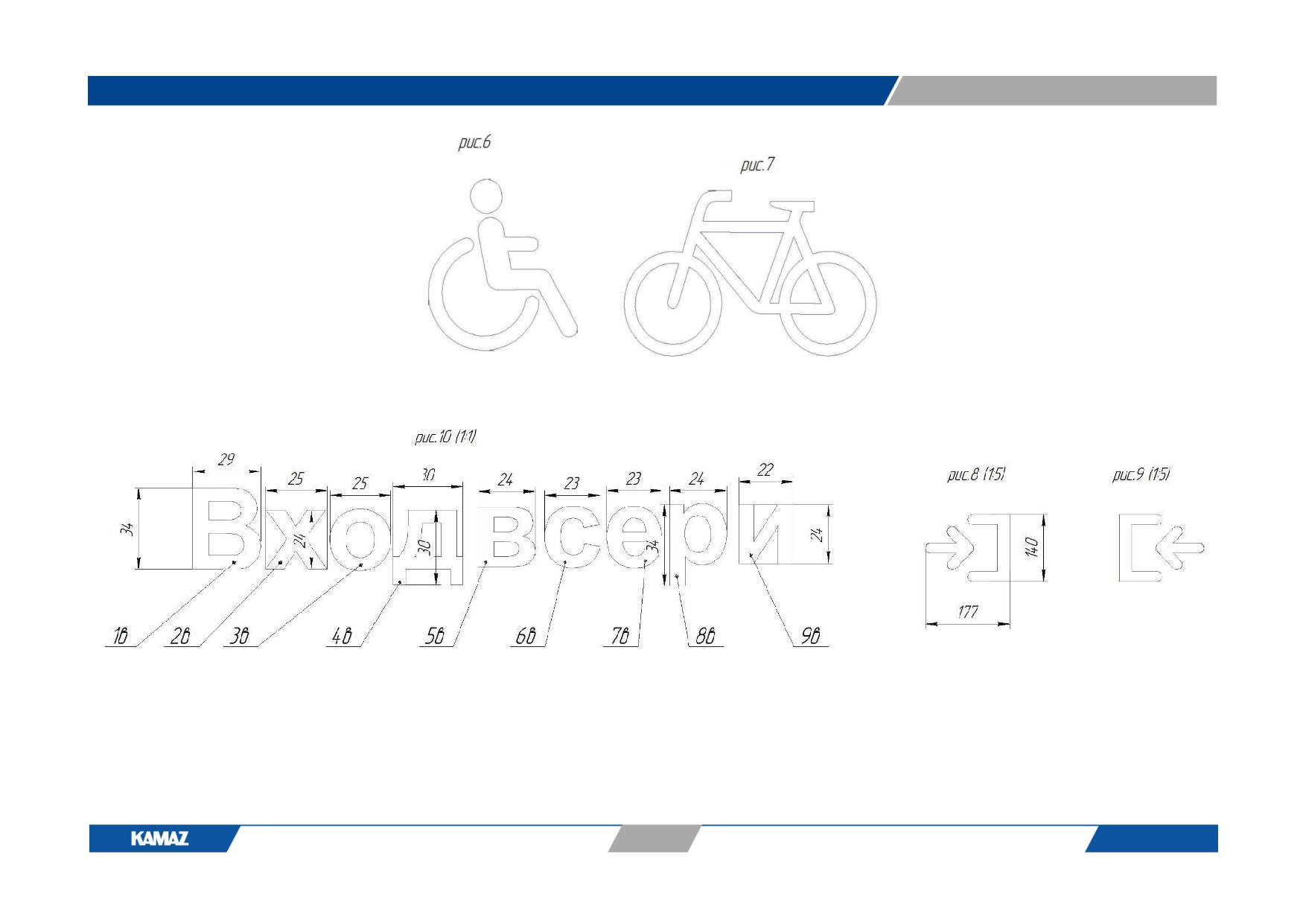

Рис. 30н. Пиктограмма наружная

Рис. 30п. Наклейки логотипа Вход во все двери

272

Электробус КАМАЗ-6282

Нормы времени

Раздел 2

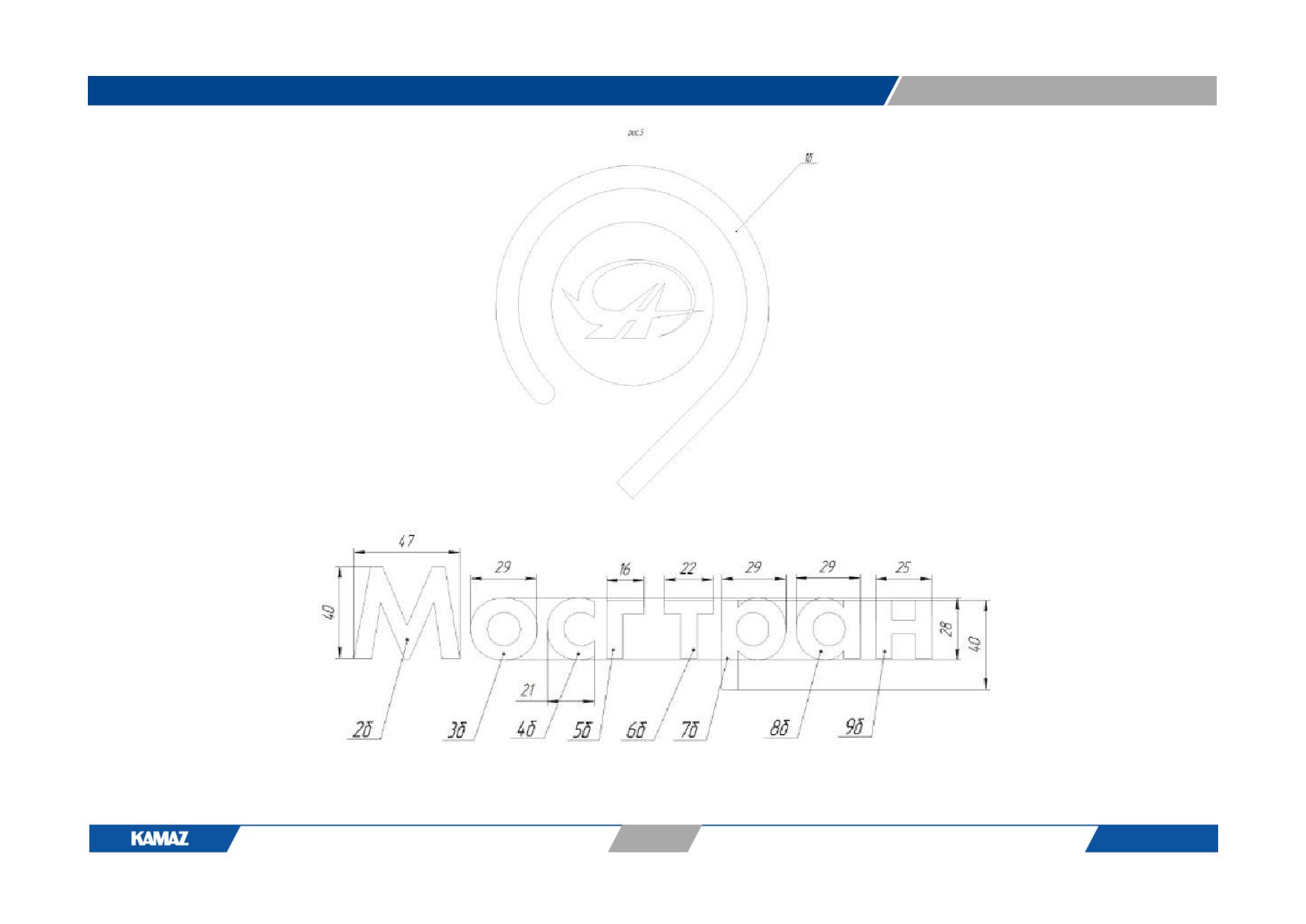

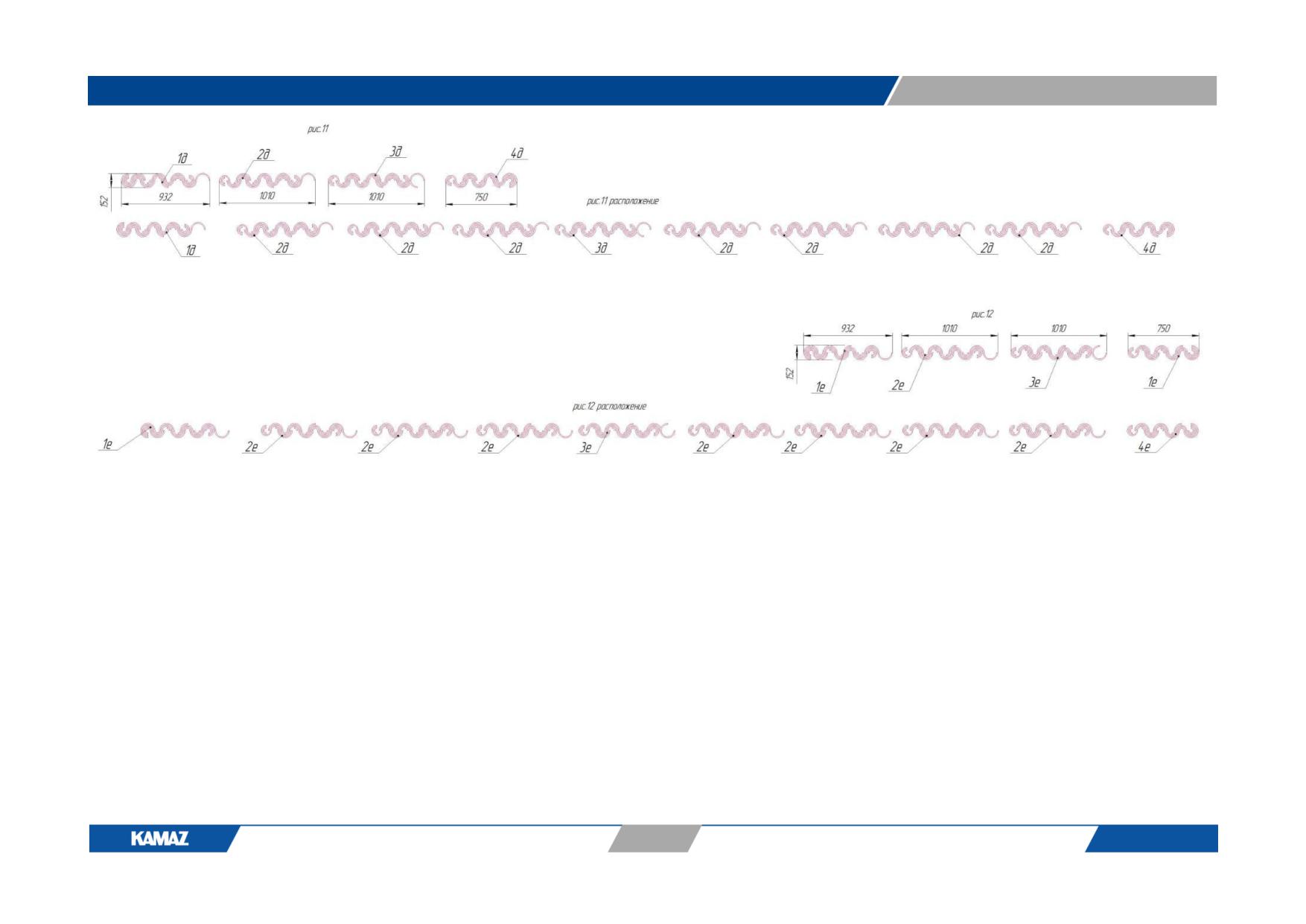

Рис. 30р. Фирменный узор «Московский транспорт»

273
