КАРЬЕРНЫЙ САМОСВАЛ БЕЛАЗ-7547 и его модификации. Руководство по эксплуатации

СОДЕРЖАНИЕ

ОБЩИЕ УКАЗАНИЯ …………………………………………………………………………………………………………

1-1

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯ …………………………………………………………..

2-1

2.1

Требования техники безопасности ……………………………………………………………………………………….

2-1

2.2

Правила пожарной безопасности …………………………………………………………………………………………

2-3

2.3

Предупреждения и рекомендации …………………………………………………………………………………..……

2-3

2.4

Контролируемые параметры …………………………………………………………………………………….………..

2-5

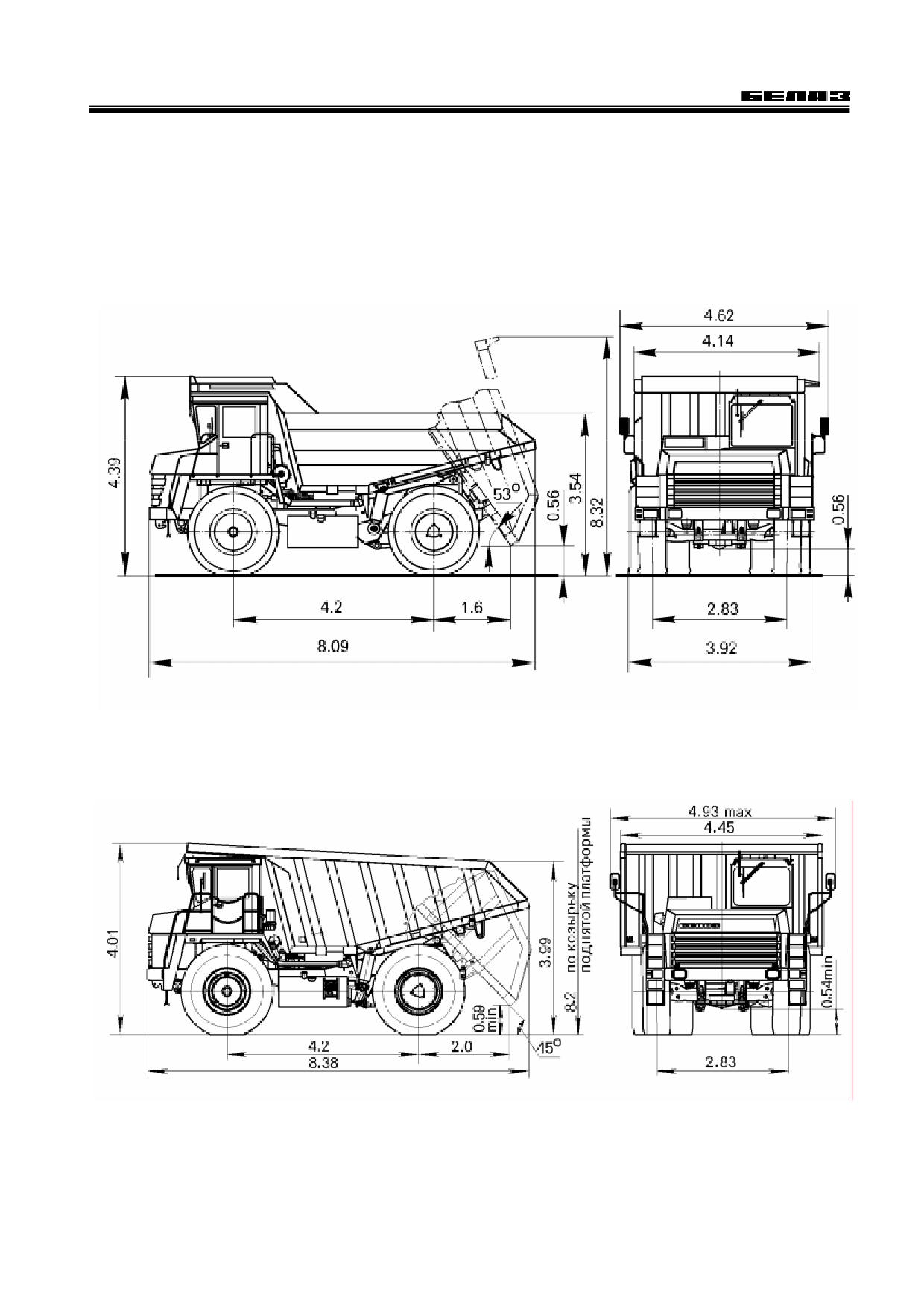

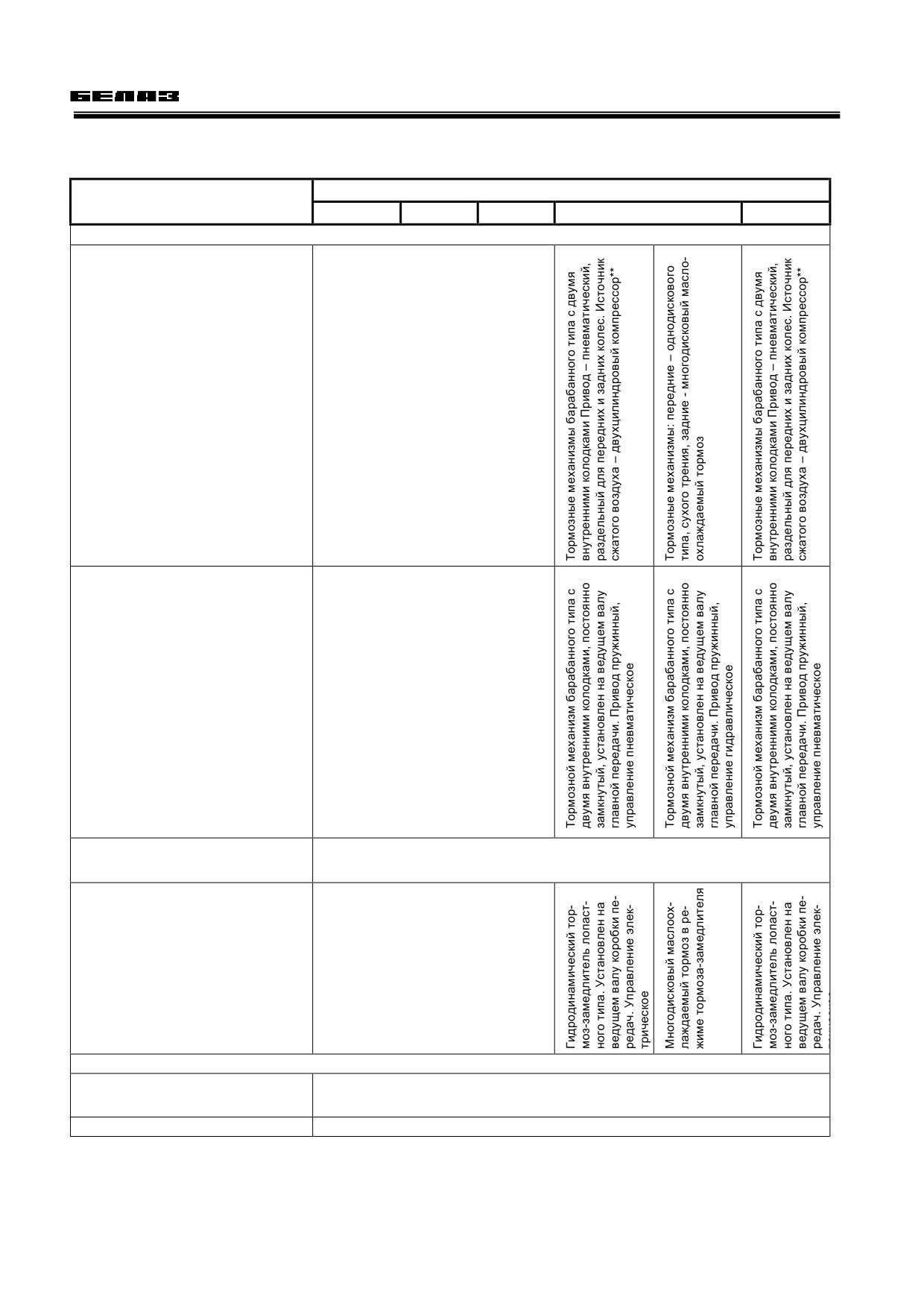

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САМОСВАЛОВ ………………………………………………………………...

3-1

ОРГАНЫ УПРАВЛЕНИЯ, КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ОБОРУДОВАНИЕ КАБИНЫ ..

4-1

4.1

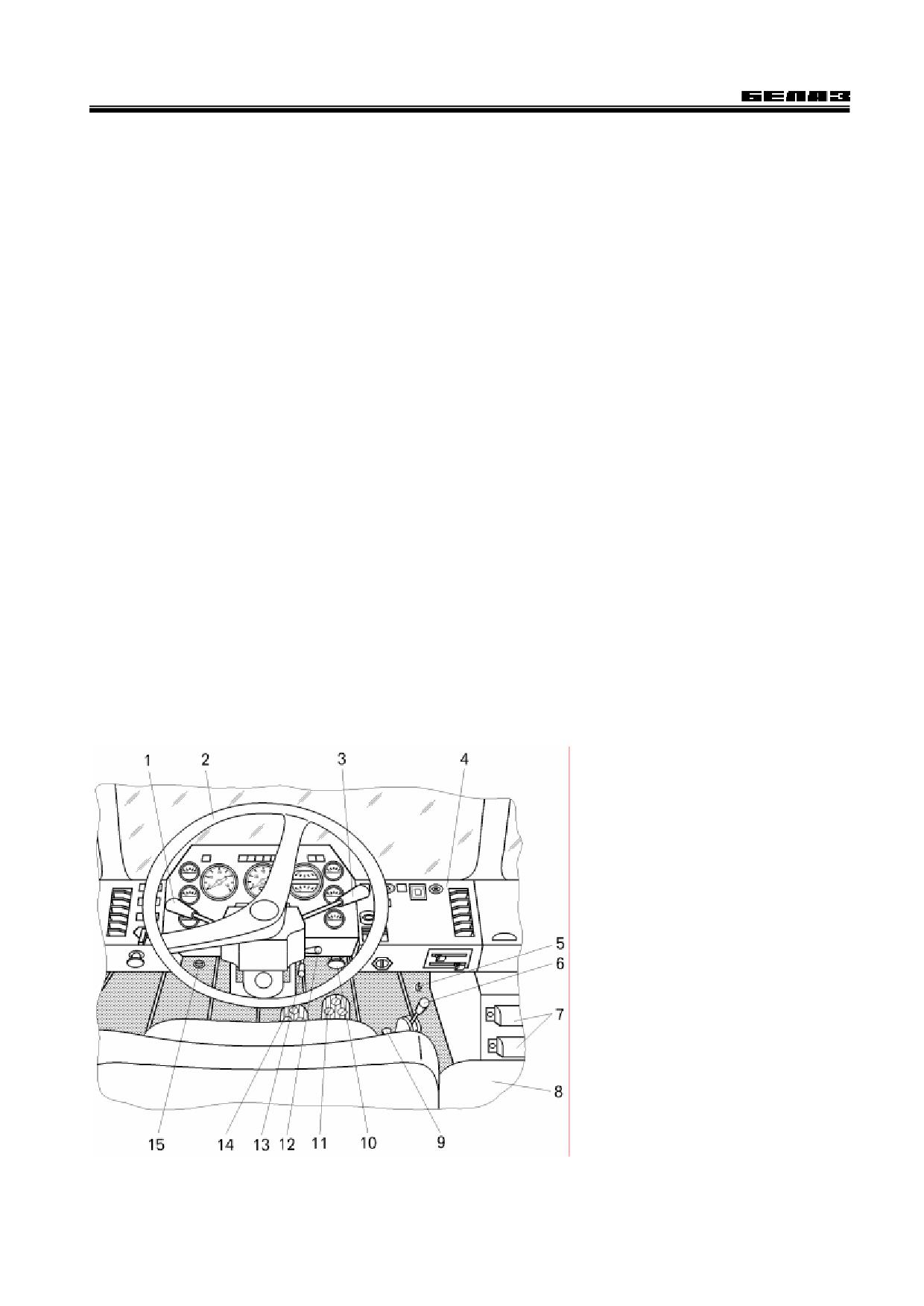

Расположение органов управления и оборудования в кабине самосвала…………………………………….….

4-1

4.2

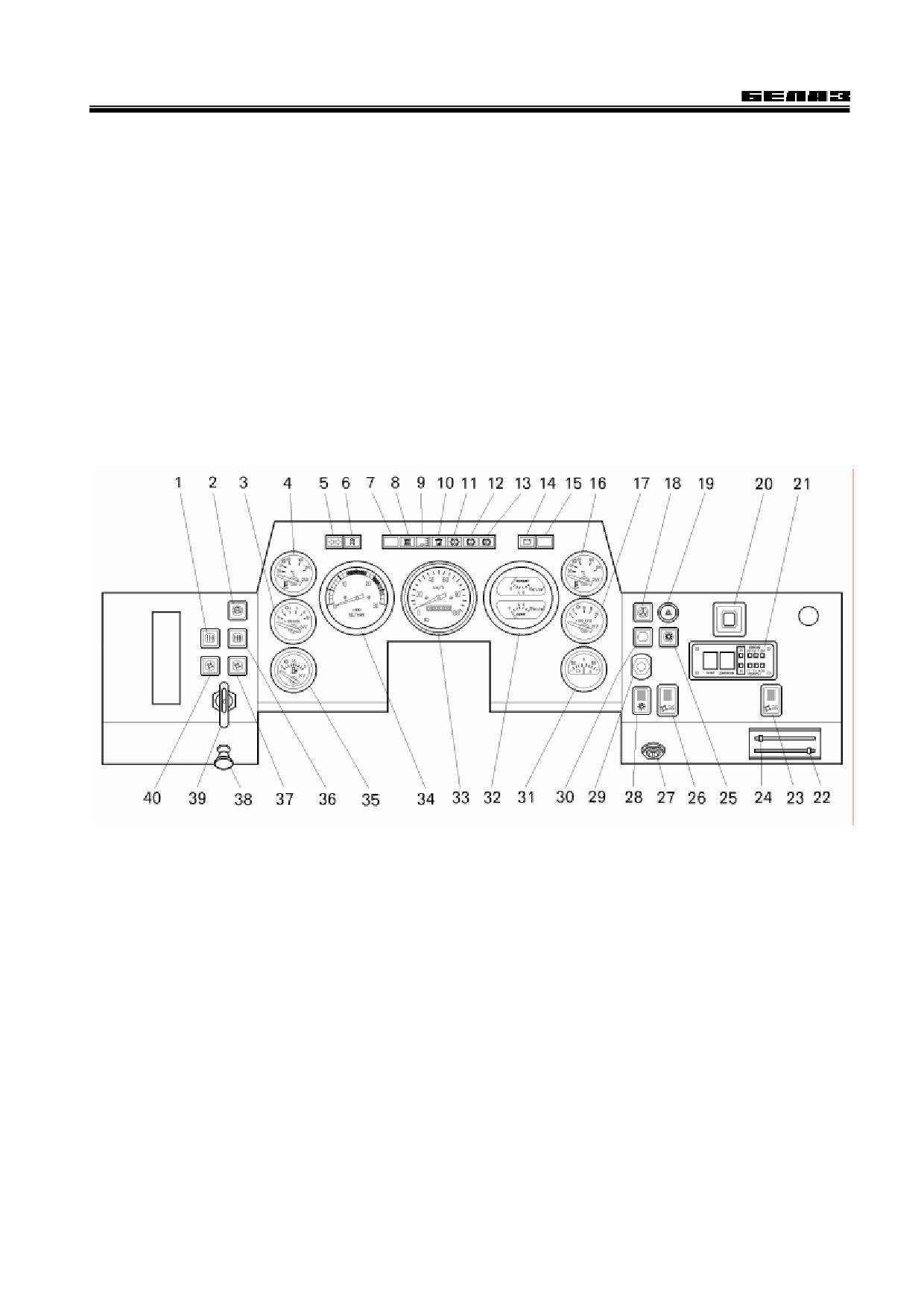

Расположение приборов контроля и органов управления на панели приборов …………..…………………….

4-2

4.3

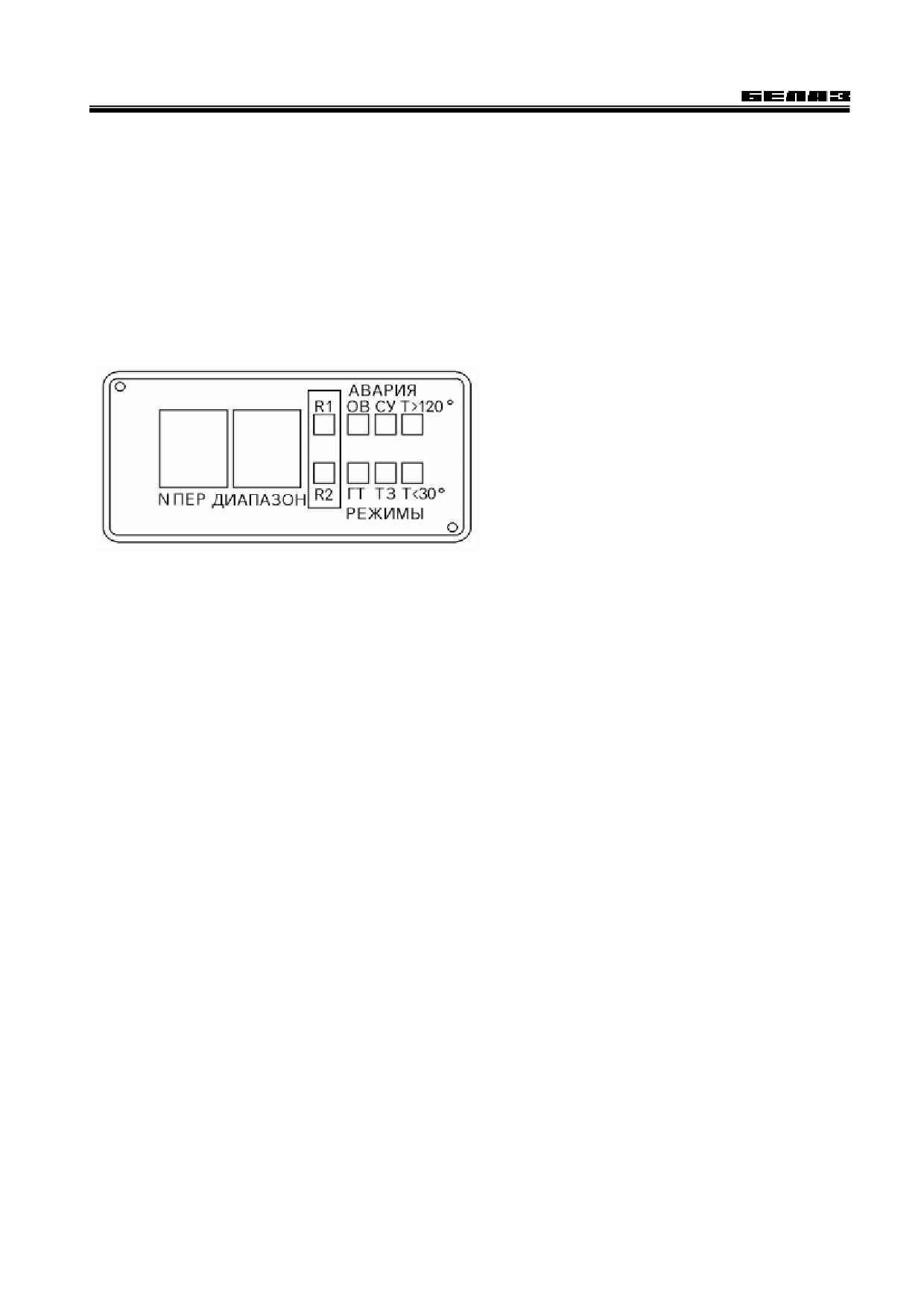

Дополнительная панель приборов ……………………………………………………………………………………….

4.6

4.4

Панель управления предпусковым подогревателем двигателя …………………………………………………….

4.6

ДВИГАТЕЛЬ …………………………………………………………………………………………………………………..

5-1

5.1

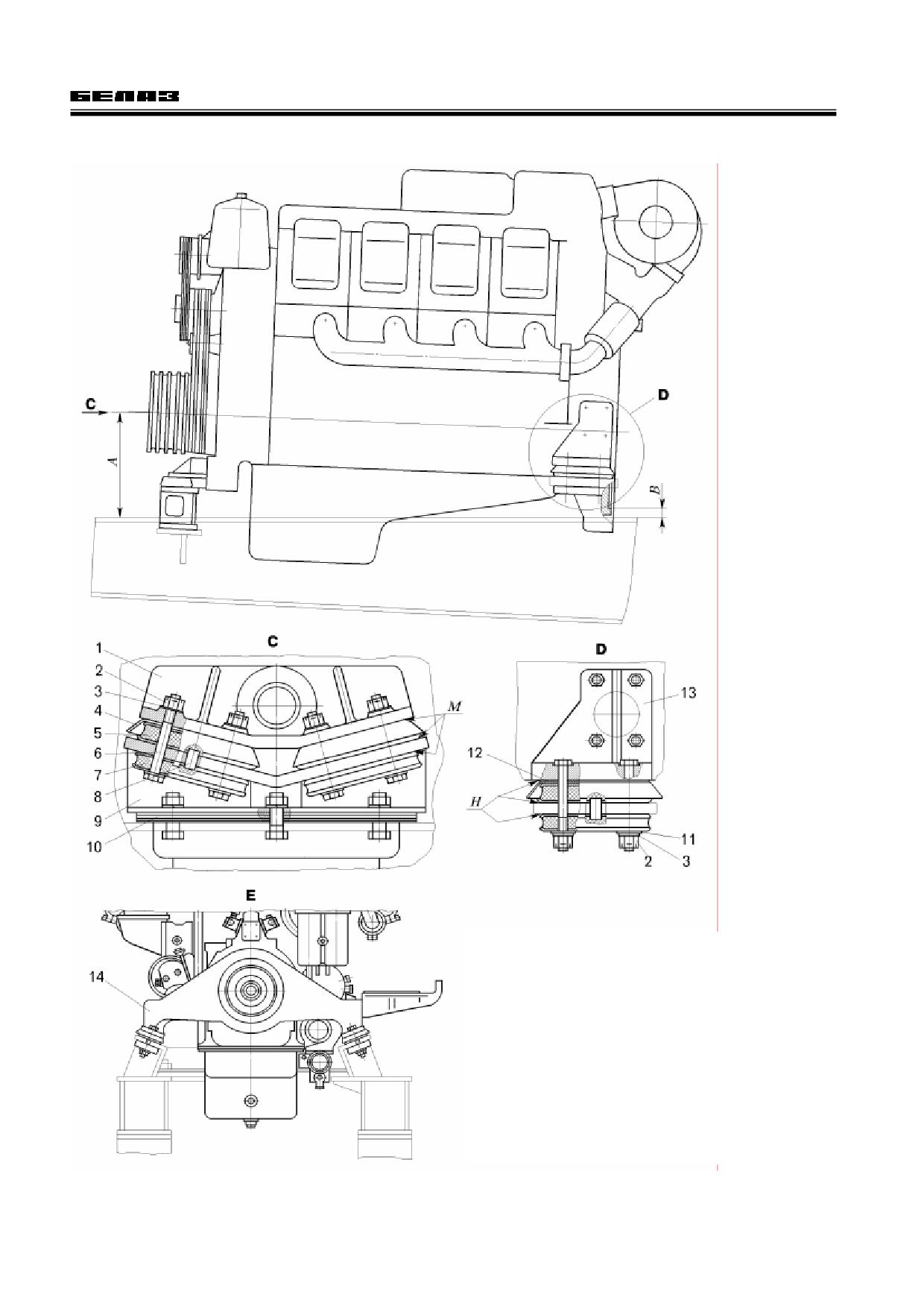

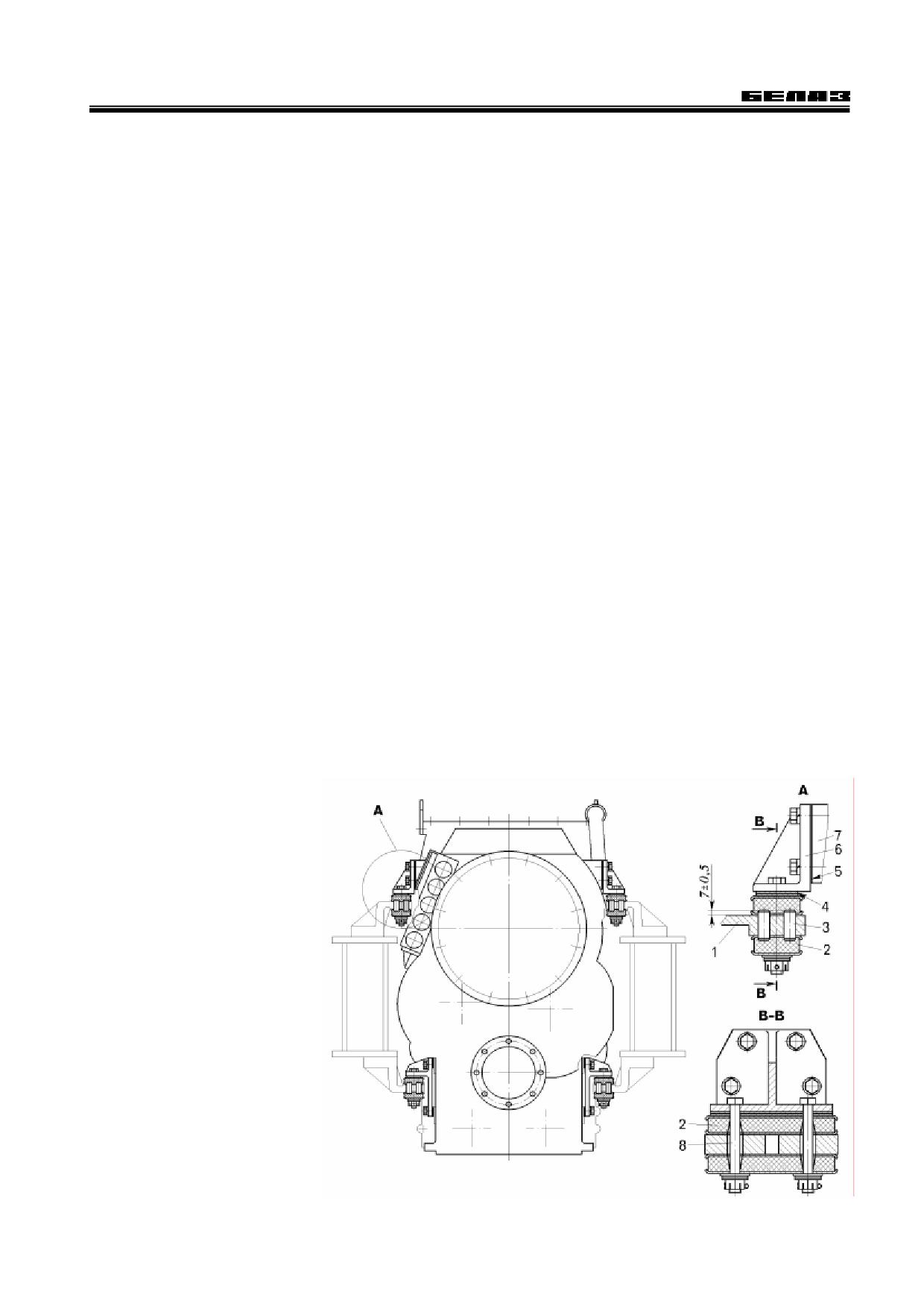

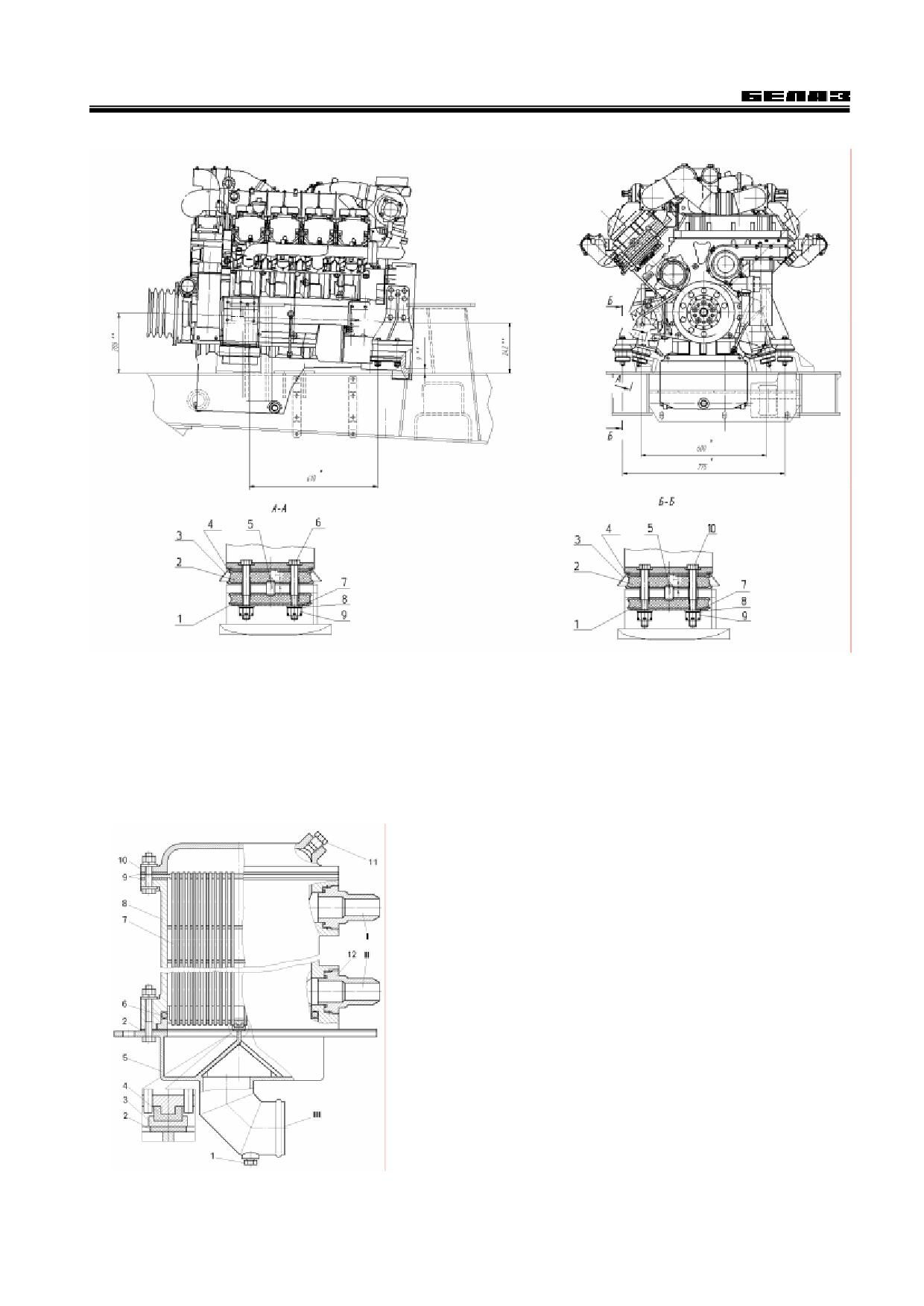

Подвеска двигателя ……………………………………………………………………………………………………...…

5-1

5.2

Система смазки ……………………………………………………………………………………………………………..

5-3

5.3

Система питания ……………………………………………………………………………………………………………

5-4

5.3.1

Система питания двигателя топливом ………………………………………………………………………………….

5-4

5.3.2

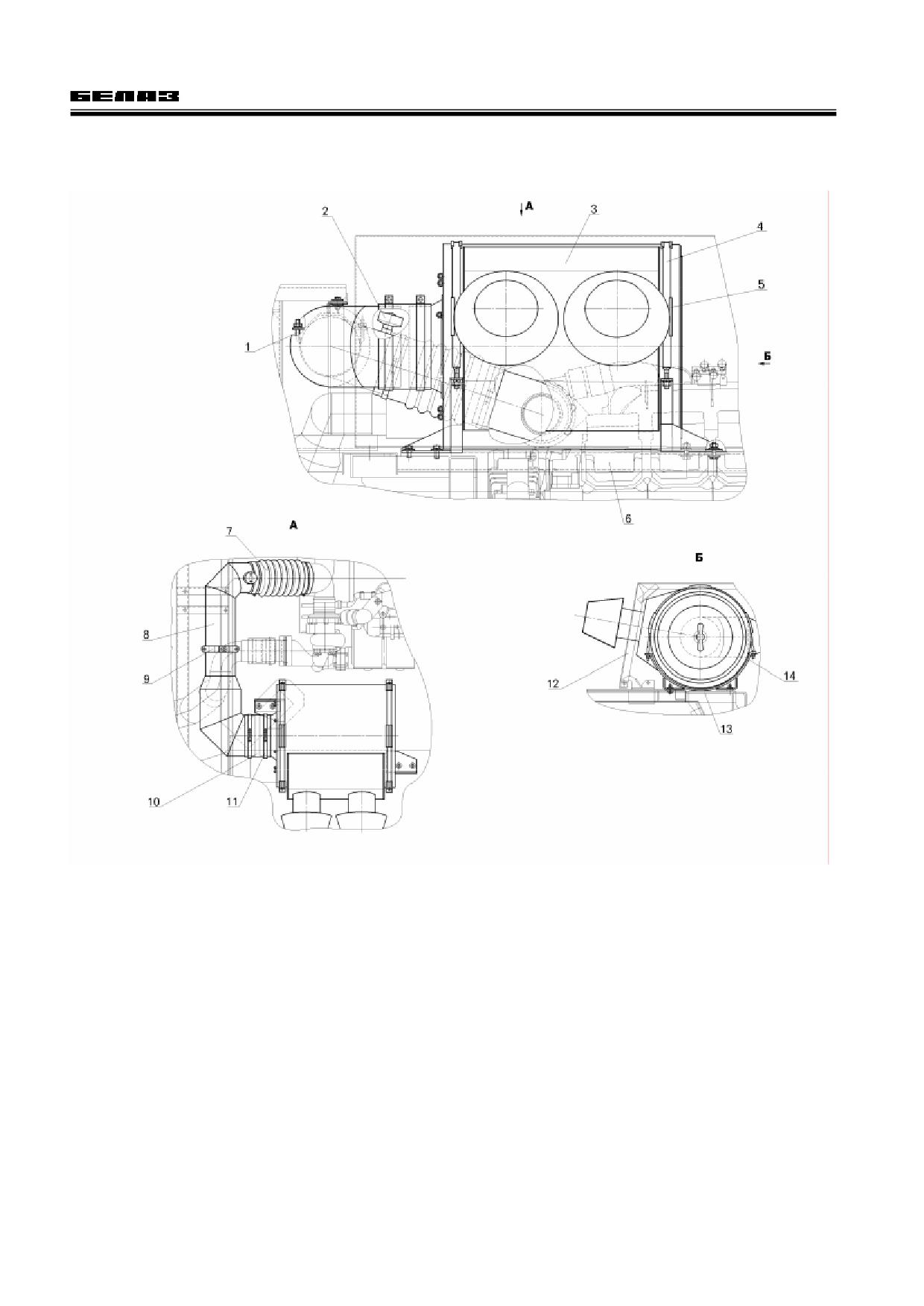

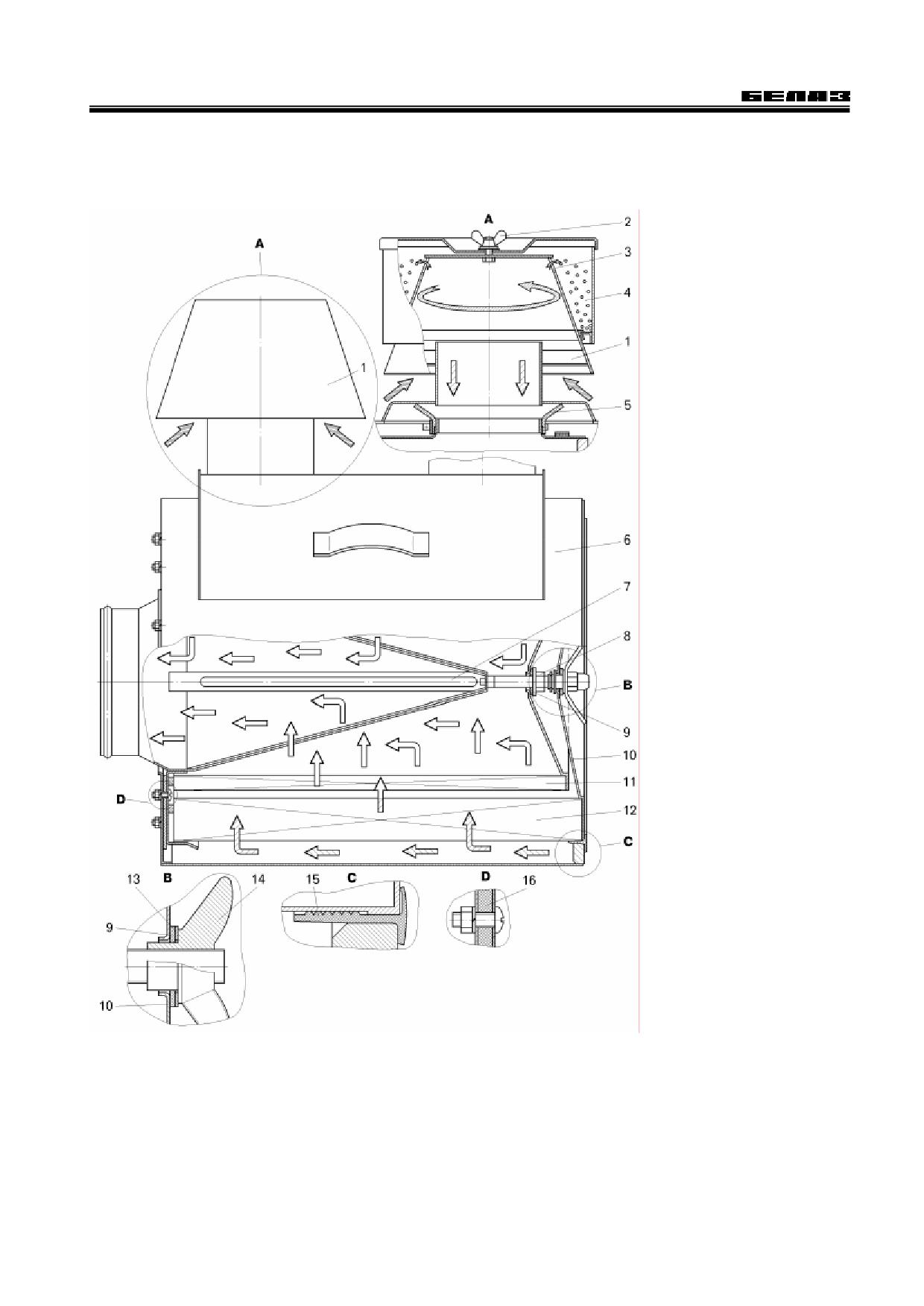

Система питания двигателя воздухом ………………………………………………………………………………….

5-11

5.4

Система выпуска отработавших газов двигателя …………………………………………………………………….

5-14

5.5

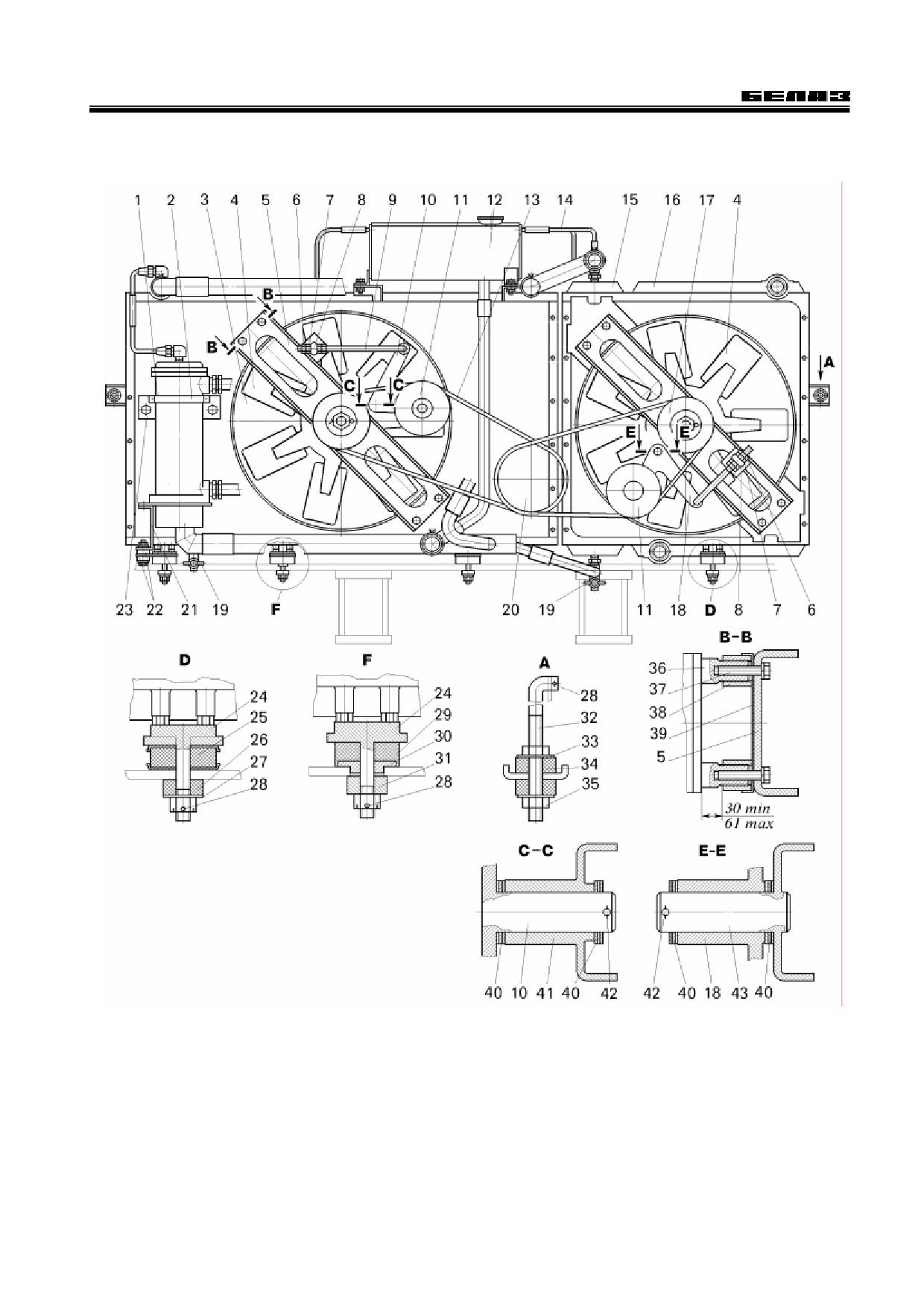

Система охлаждения двигателя …………………………………………………………………………………………

5-15

5.6

Система пуска двигателя ………………………………………………………………………………………………….

5-20

5.7

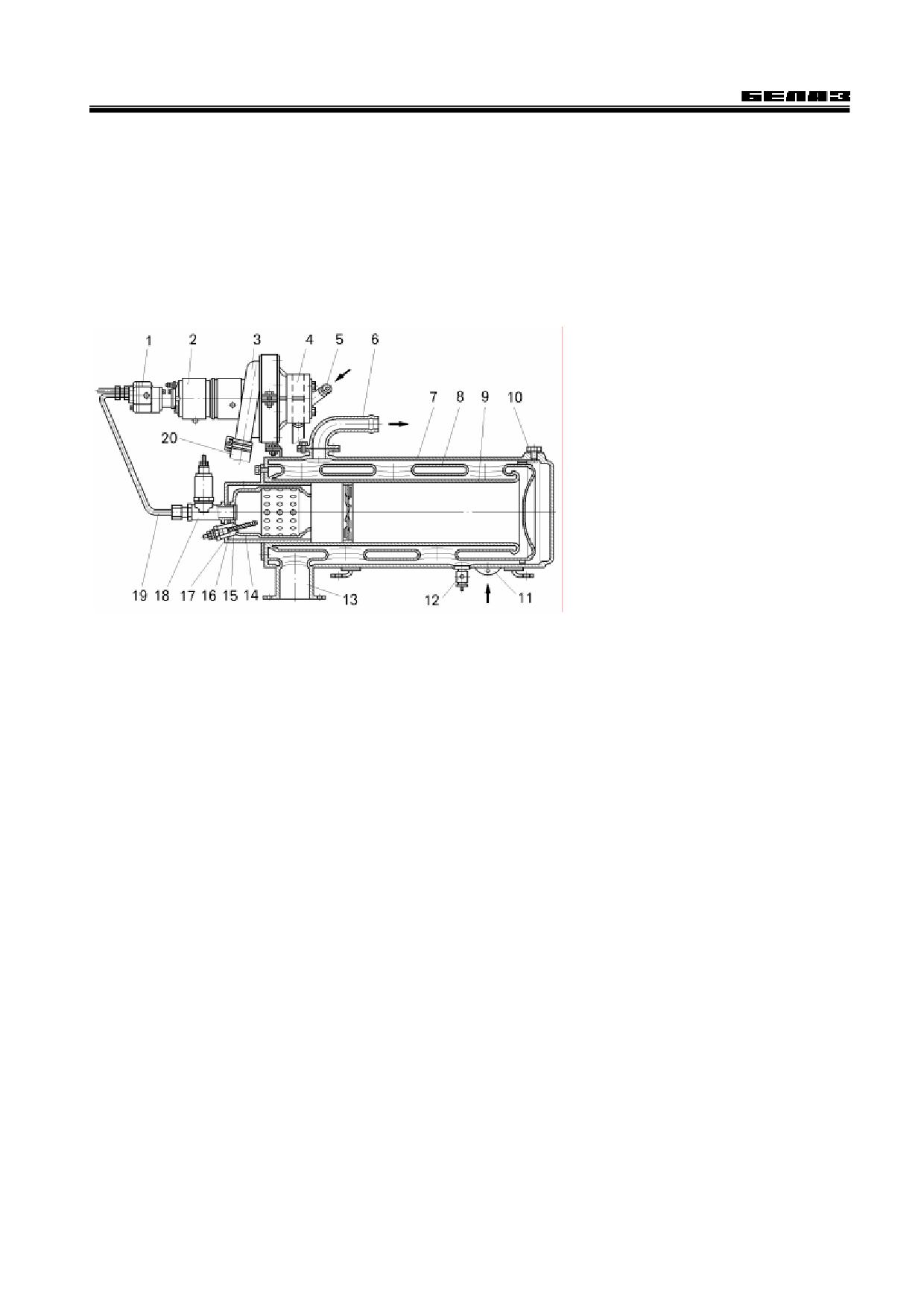

Система предпускового подогрева двигателя …………………………………………………………………………

5-22

5.8

Обслуживание систем двигателя ………………………………………………………………………………………..

5-24

5.8.1

Обслуживание системы питания двигателя ……………………………………………………………………………

5-24

5.8.2

Обслуживание системы выпуска отработавших газов двигателя …………………………………………………

5-26

5.8.3

Обслуживание системы охлаждения двигателя ………………………………………………………………………

5-27

5.8.4

Обслуживание системы пневмостартерного пуска двигателя ……………………………………………………..

5-28

5.8.5

Обслуживание предпускового подогревателя двигателя ……………………………………………………………

5-28

5.8.6

Возможные неисправности предпускового подогревателя и способы их устранения ………………………….

5-29

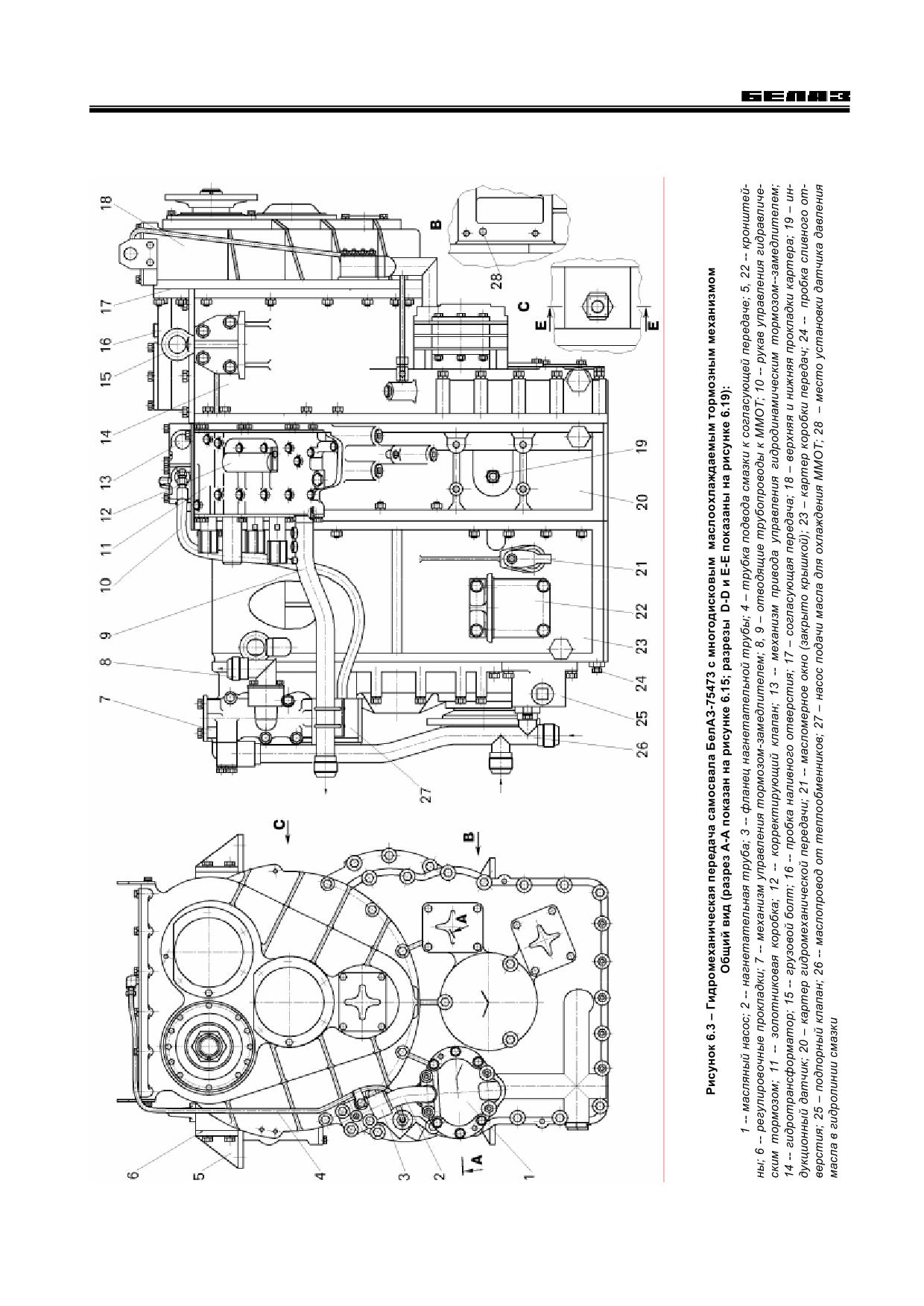

ГИДРОМЕХАНИЧЕСКАЯ ПЕРЕДАЧА ……………………………………………………….………………………….

6-1

6.1

Общие сведения …………………………………………………………………………………………………………….

6-1

6.2

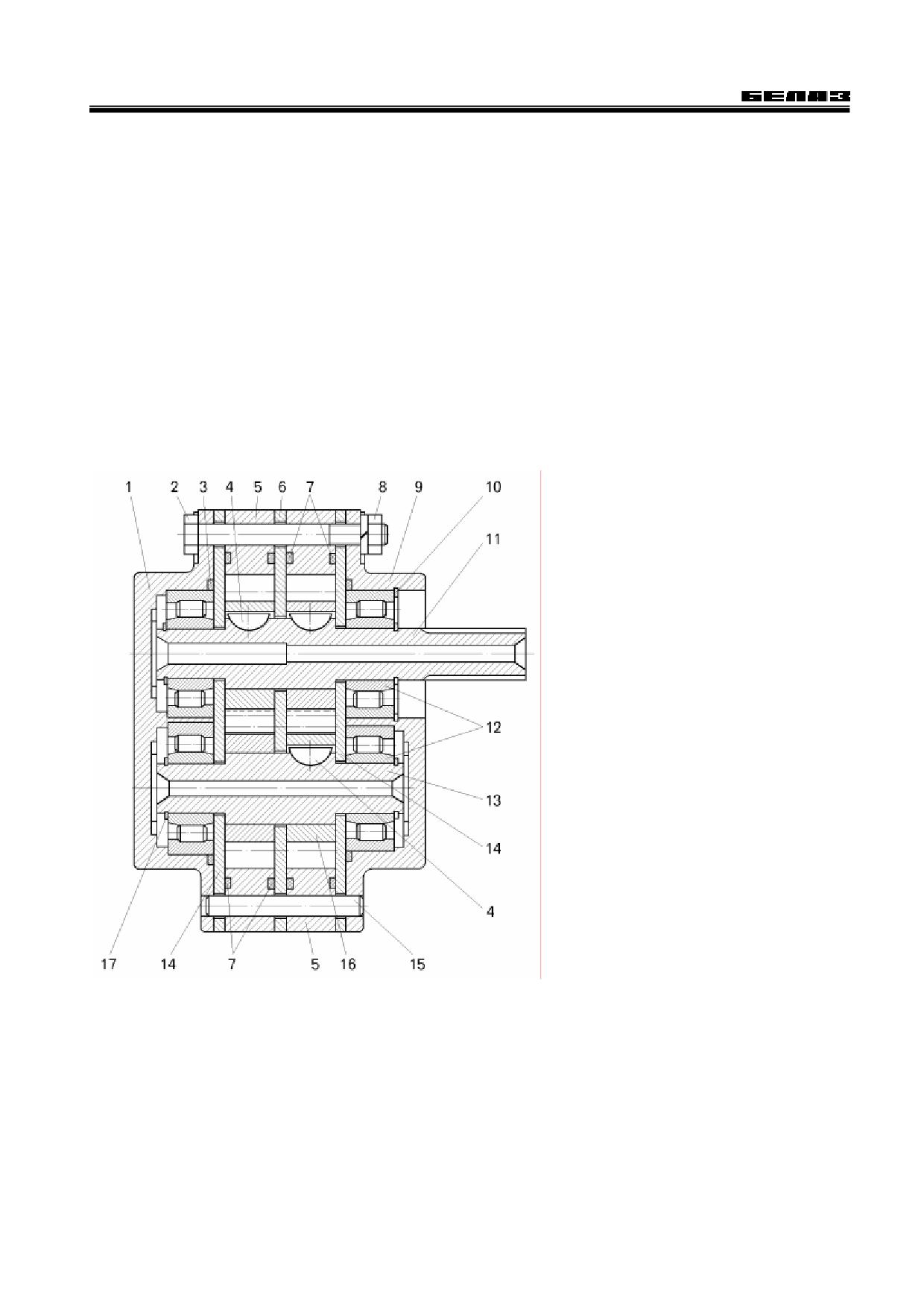

Согласующая передача ……………………………………………………………………………………………………

6-4

6.3

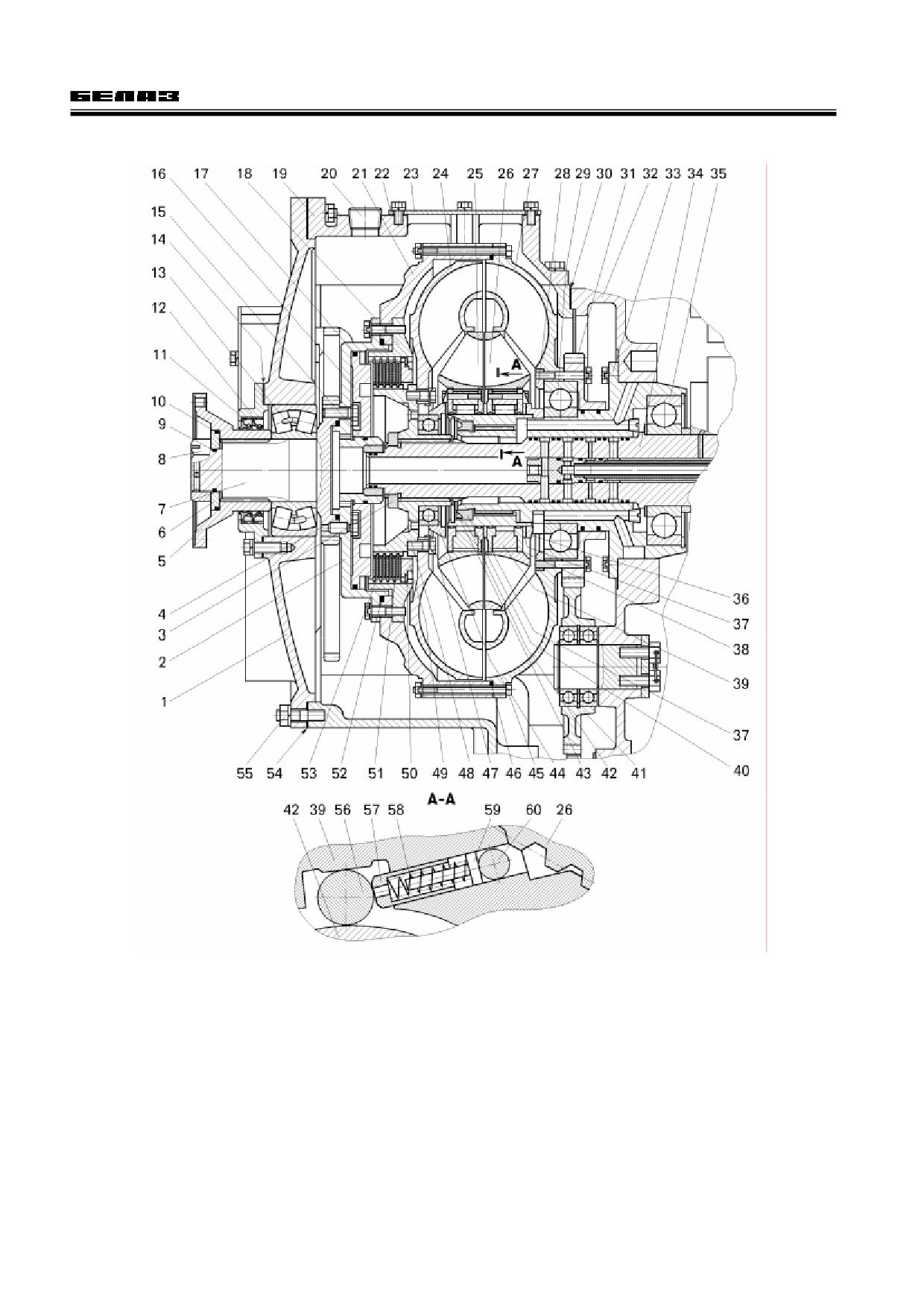

Гидротрансформатор ………………………………………………………………………………………………………

6-5

6.4

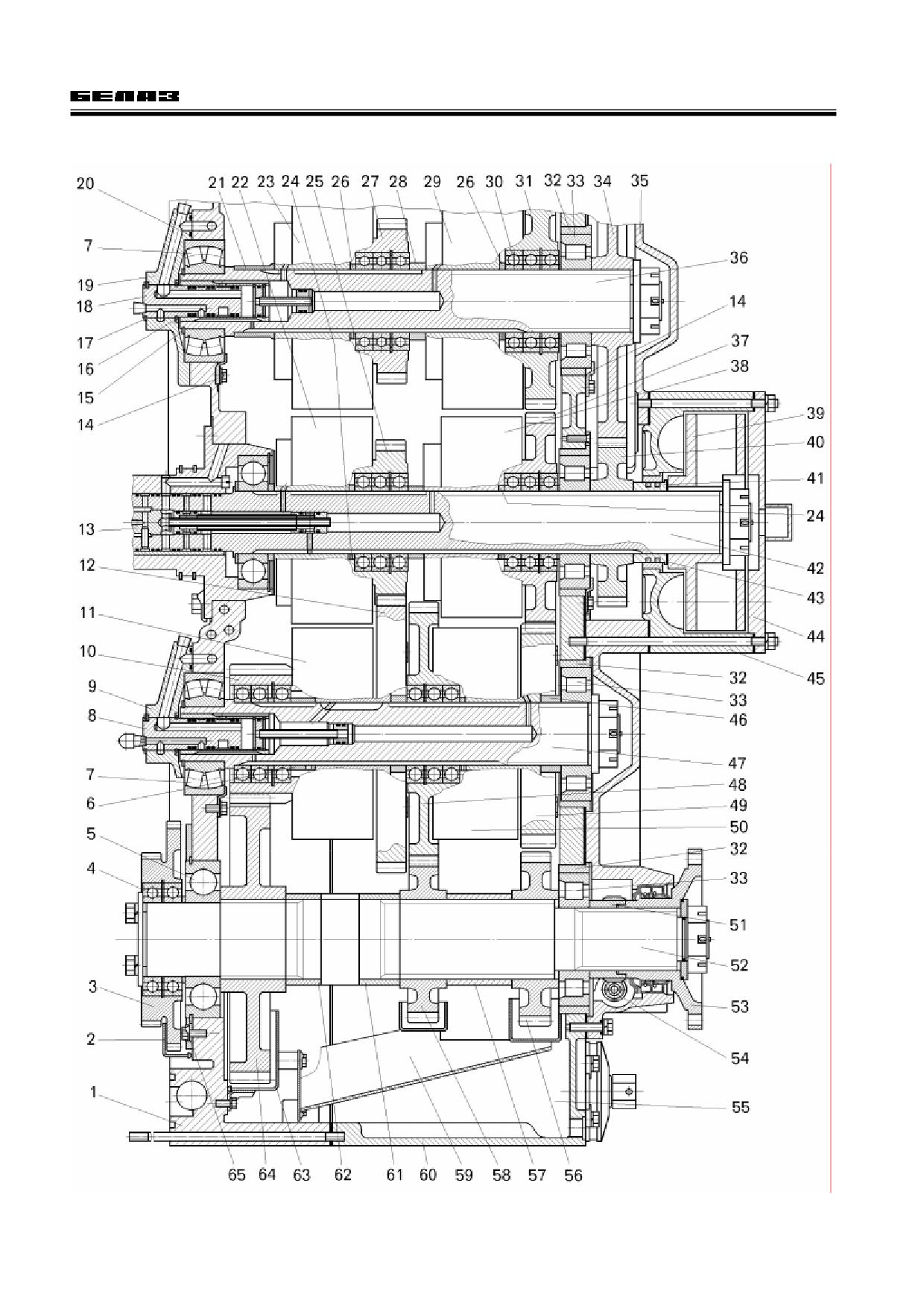

Коробка передач …………………………………………………………………………………………………………….

6-7

6.5

Тормоз-замедлитель ……………………………………………………………………………………………………….

6-12

6.6

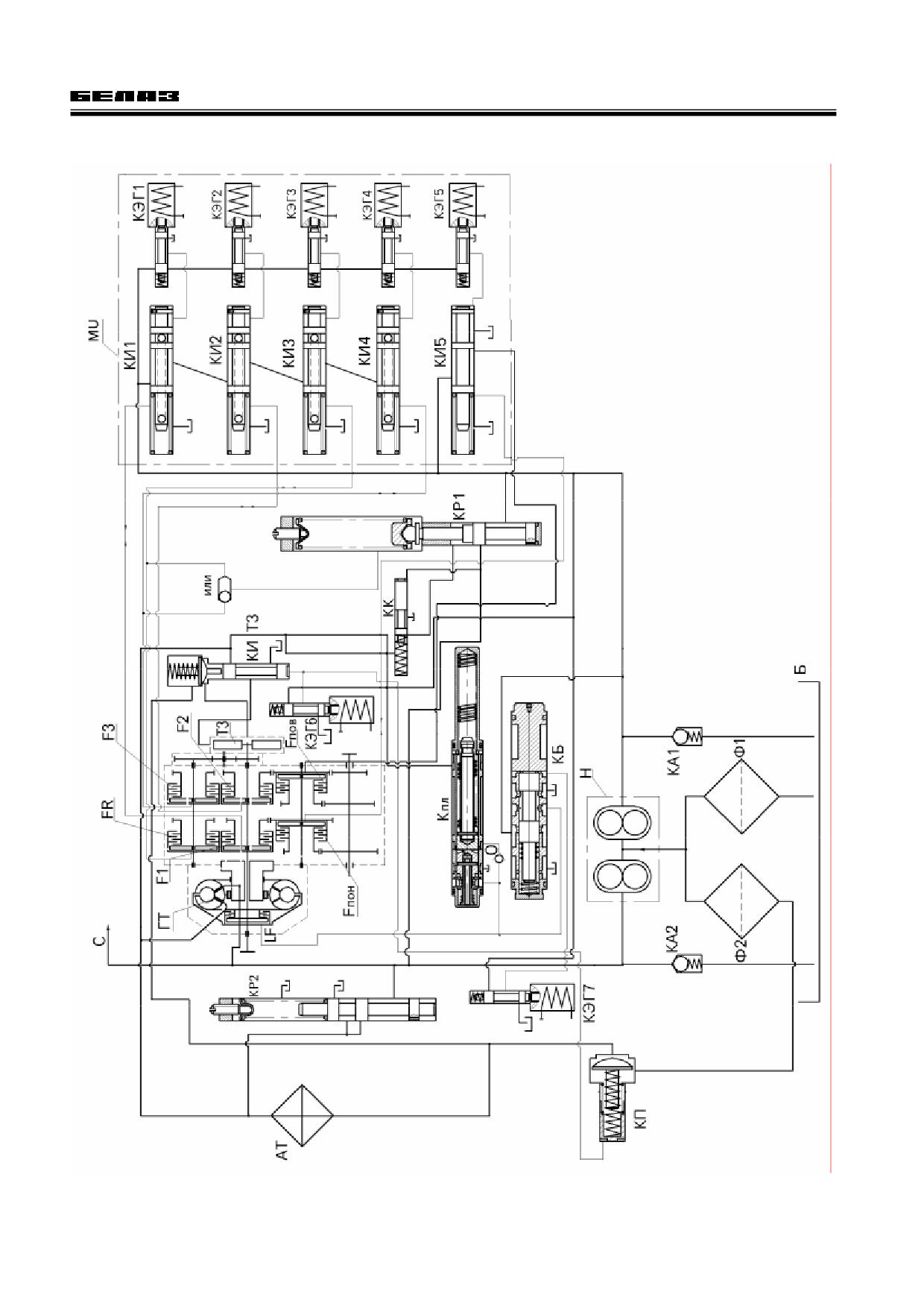

Гидравлическая система …………………………………………………………………………………………………..

6-13

6.6.1

Гидравлическая система гидромеханической передачи самосвалов БелАЗ-7547, 75471, 75473 …………….

6-13

6.6.2

Гидравлическая система гидромеханической передачи самосвала БелАЗ-75473 с ММОТ ……………………

6-21

6.7

Управление гидромеханической передачей ……………………………………………………………………………

6-24

6.8

Обслуживание гидромеханической передачи ………………………………………………………………………….

6-27

6.9

Диагностика гидромеханической передачи ……………………………………………………………………………..

6-28

6.10

Возможные неисправности гидромеханической передачи и способы их устранения ……..……………………

6-30

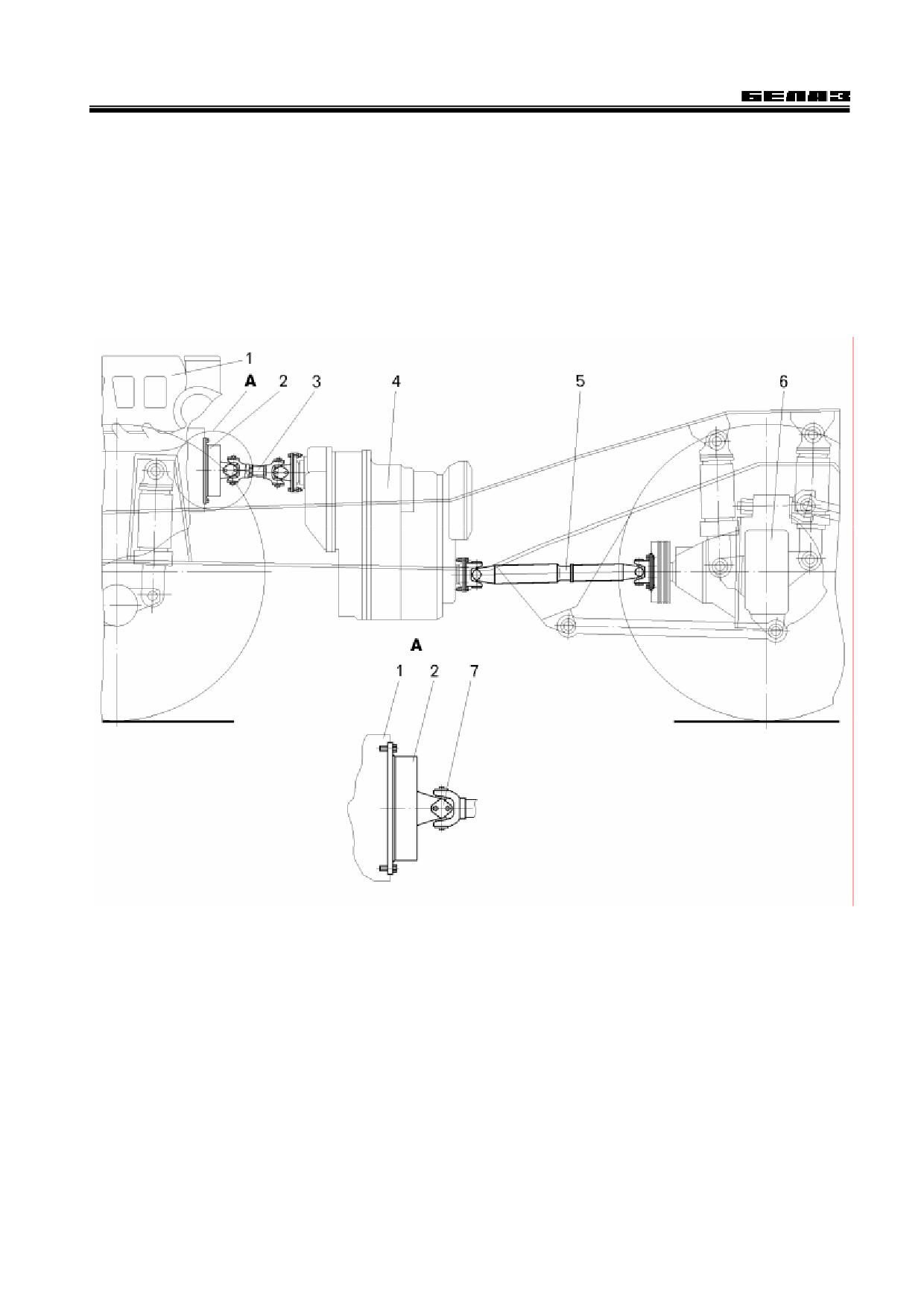

КАРДАННАЯ ПЕРЕДАЧА ………………………………………………………….………………………………………

7-1

7.1

Особенности конструкции ………………………………………………………………………………………………….

7-1

7.2

Обслуживание карданной передачи ……………………………………………………………………………………..

7-4

7.3

Возможные неисправности карданных валов, упругой муфты и способы их устранения ……..……………….

7-5

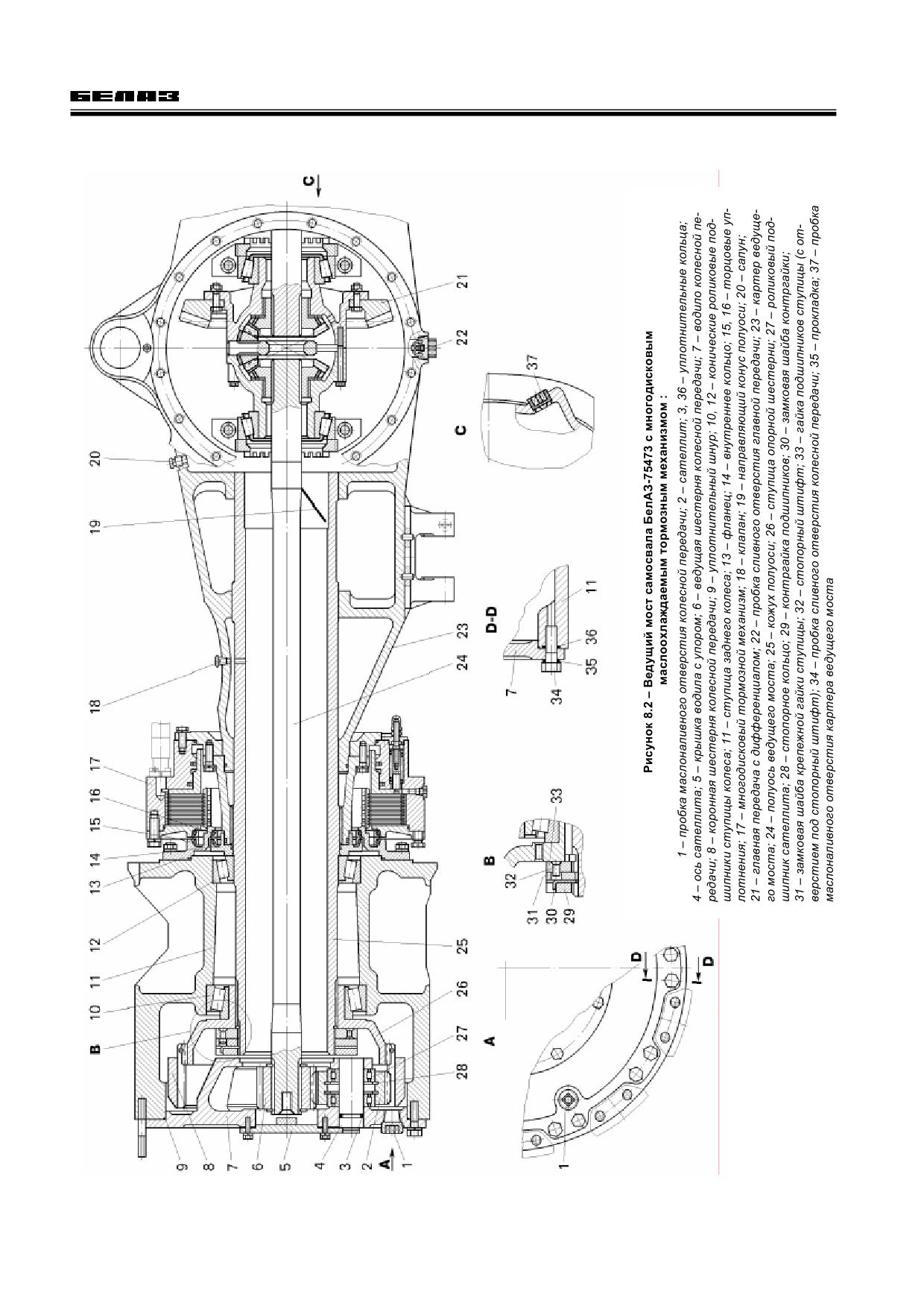

ВЕДУЩИЙ МОСТ ……………………………………………………….…………………………………………………...

8-1

8.1

Главная передача ……………………………………………………………………………………………………………

8-1

8.2

Колесная передача ………………………………………………………………………………………………………….

8-3

8.3

Обслуживание ведущего моста …………………………………………………………………………………………..

8-3

8.4

Возможные неисправности ведущего моста и способы их устранения ………………..……..……………………

8-10

III

ХОДОВАЯ ЧАСТЬ ……………………………………………………………………………….………………………….

9-1

9.1

Рама ……………………………………………………………………………………………………………………………

9-1

9.2

Подвеска ………………………………………………………………………………………………………………………

9-1

9.2.1

Обслуживание подвески ……………………………………………………………………………………………………

9-8

9.3

Передняя ось …………………………………………………………………………………………………………………

9-11

9.3.1

Особенности конструкции …………………………………………………………………………………………………..

9-11

9.3.2

Обслуживание передней оси ………………………………………………………………………………………………

9-13

9.4

Колеса и шины ………………………………………………………………………………………………………………..

9-15

9.4.1

Режимы эксплуатации шин …………………………………………………………………………………………………

9-16

9.4.2

Обслуживание колес и шин ………………………………………………………………………………………………..

9-17

9.4.3

Монтаж и демонтаж шин ……………………………………………………………………………………………………

9-19

РУЛЕВОЕ УПРАВЛЕНИЕ …………………………………………………………………………………………..………

10-1

10.1

Особенности конструкции ………………………………………………………………………………………………….

10-1

10.2

Узлы рулевого управления ………. ………………………………………………………………………………………..

10-2

10.3

Обслуживание рулевого управления ……………………………………………………………………………………

10-7

10.4

Возможные неисправности рулевого управления и способы их устранения ………………..……..…………….

10-10

ТОРМОЗНЫЕ СИСТЕМЫ ………………………………………………………………………………………………….

11-1

11.1

Общие сведения …………………………………………………………………………………………………………….

11-1

11.2

Тормозные системы самосвалов БелАЗ-7547, 75471, 75473 ………………………………………………………...

11-1

11.2.1

Рабочая тормозная система ……………………………………………………………………………………………….

11-5

11.2.2

Стояночная тормозная система …………………………………………………………………………………………...

11-17

11.2.3

Обслуживание тормозных систем ………………………………………………………………………………………..

11-22

11.3

Тормозные системы самосвала БелАЗ-75473 с ММОТ ……………………………………………………………….

11.27

11.3.1

Рабочая тормозная система ……………………………………………………………………………………………….

11-28

11.3.2

Стояночная тормозная система …………………………………………………………………………………………

11-36

11.3.3

Обслуживание тормозных систем ………………………………………………………………………………………..

11-39

11.4

Возможные неисправности тормозных систем и способы их устранения …………………………………………

11-44

ЭЛЕКТРООБОРУДОВАНИЕ …………………………………………………………………………………………….…

12-1

12.1

Система энергоснабжения …………………………………………………………………………………………………

12-1

12.2

Система пуска двигателя……………………………………………………………………………………………………

12-2

12.3

Система управления переключением ступеней гидромеханической передачей …………………………………

12-3

12.4

Система управления аварийным приводом рулевого управления …………………………………………………

12-3

12.5

Система световой и звуковой сигнализации ……………………………………………………………………………

12-4

12.6

Система наружного и внутреннего освещения …………………………………………………………………………

12-4

12.7

Система защиты ……………………………………………………………………………………………………………..

12-5

12.8

Сигнализатор высоковольтной линии электропередачи ……………………………………………………………..

12-5

12.9

Обслуживание электрооборудования ……………………………………………………………………………………

12-5

12.10

Возможные неисправности в системе электрооборудования и способы их устранения ………………..……..

12-13

КАБИНА И ПЛАТФОРМА …………………….……………………………………………………………………………

13-1

13.1

Кабина …………………………………………………………………………………………………………………………

13-1

13.2

Платформа ……………………………………………………………………………………………………………………

13-8

ОПРОКИДЫВАЮЩИЙ МЕХАНИЗМ ………………………………….………………………………………………

14-1

14.1

Опрокидывающий механизм самосвалов, выпущенных до 31.03.2003 г…………………….……………………..

14-1

14.1.1

Принцип работы гидросистемы ……………………………………………………………………………………………

14-1

14.1.2

Устройство узлов опрокидывающего механизма ………………………………………………………………………

14-2

14.2

Опрокидывающий механизм самосвалов, выпущенных после 01.04.2003 г ………………………………………

14-8

14.2.1

Принцип работы гидросистемы ……………………………………………………………………………………………

14-8

14.2.2

Устройство узлов опрокидывающего механизма ………………………………………………………………………

14-10

14.3

Обслуживание опрокидывающего механизма …………………………………………………………………….……

14-14

14.4

Возможные неисправности опрокидывающего механизма и способы их устранения ………………..…………

14-15

ЭКСПЛУАТАЦИЯ САМОСВАЛОВ …………………………………………………………………………..……….…..

15-1

15.1

Обкатка самосвалов ………………………………………………………………………………………………………..

15-1

15.2

Пуск двигателя ………………………………………………………………………………………………………………

15-2

15.3

Пуск двигателя с помощью электрофакельного устройства ………………………………………………………..

15-2

15.4

Нагревание гидромеханической передачи ……………………………………………………………………………..

15-2

15.5

Правила вождения самосвала ……………………………………………………………………………………………

15-2

15.6

Остановка самосвала и двигателя ……………………………………………………………………………………….

15-3

15.7

Буксировка самосвала ………………………………………………………………………………………………………

15-3

СИСТЕМА ПОЖАРОТУШЕНИЯ …………………………….………………………………………..…………..……….

16-1

16.1

Техническая характеристика ………………………………………………………………………………………………

16-1

16.2

Устройство и принцип работы ……………………………………………………………………………………………..

16-1

16.3

Требования безопасности ………………………………………………………………………………………………….

16-1

16.4

Техническое обслуживание ………………………………………………………………………………………………..

16-2

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ САМОСВАЛОВ ………………………………………………..…………..……

17-1

17.1

Виды и периодичность технического обслуживания …………………………………………………………………..

17-1

17.2

Смазка самосвалов …..……………………………………………………………………………………….……………..

17-7

17.3

Централизованная автоматическая система смазки ………………………………………………………………….

17-11

17.3.1

Технические характеристики систем смазок …………………………………………………………………..………..

17-11

17.3.2

Устройство и принцип работы централизованной автоматической системы смазки ……………………………

17-12

17.3.3

Техническое обслуживание централизованной автоматической системы смазки …………………………….…

17-13

17.3.4

Возможные неисправности системы смазки и способы их устранения ……………………………………………

17-13

17.3.5

Электрооборудование централизованной автоматической системы смазки ………………………….………….

17-15

ЭКСПЛУАТАЦИОННЫЕ МАТЕРИАЛЫ ………………………………………………………………………….………

18-1

18.1

Топливо ………………………………………………………………………………………………………………………..

18-1

18.2

Смазочные материалы ……………………………………………………………………………………………………..

18-1

18.3

Охлаждающая жидкость ……………………………………………………………………………………………………

18-2

18.4

Азот …………………………………………………………………………………………………………………………….

18-2

18.5

Спирт этиловый технический ………………………………………………………………………………………………

18-3

РАЗГРУЗКА, РАСКОНСЕРВАЦИЯ И МОНТАЖ САМОСВАЛОВ …...………………………………………………

19-1

19.1

Общие указания ……………………………………………………………………………………………………………..

19-1

19.2

Меры безопасности при выполнении монтажно-демонтажных работ ……………………………………………..

19-1

19.3

Разгрузка самосвалов, расконсервация и монтаж …………………………………………………………………….

19-2

19.4

Сборка и сварка платформы, состоящей из двух частей …………………..…………………………………………

19-10

19.4.1

Общие указания по сборке и сварке платформы ………………………………………………………………………

19-10

19.4.2

Сборка и сварка платформы самосвалов БелАЗ-7547, 75471, 75473, 7547D …………………………………….

19-13

19.4.3.

Сборка и сварка платформы самосвалов БелАЗ-75479 ……………………………………………………………..

19-16

ПРАВИЛА ХРАНЕНИЯ …………………………………………………………………………………………………..…

20-1

20.1

Консервационные материалы ……………………………………………………………………………………………..

20-1

20.2

Консервация и расконсервация ……………………………………………………………………………………………

20-1

ТРАНСПОРТИРОВАНИЕ …………………………………………………………………………………………………..

21-1

ПРИЛОЖЕНИЕ А Масса основных агрегатов, узлов и деталей ……………………………………………….

22-1

ПРИЛОЖЕНИЕ B Моменты затяжки основных резьбовых соединений ……………………………………

23-1

ПРИЛОЖЕНИЕ C Расчет расхода антифриза для противозамерзателя ……………………………………

24-1

1 ОБЩИЕ УКАЗАНИЯ

Карьерные самосвалы (далее - самосвалы) серии БЕЛАЗ-7547, грузоподъемностью 45 т, выпус-

каемые РУПП «Белорусский автомобильный завод», предназначены для транспортирования вскрыш-

ных пород и полезных ископаемых на открытых горных разработках, а также грунта на строительстве

вне автомобильных дорог общего пользования.

Самосвалы изготавливаются в климатических исполнениях У1, УХЛ1, ХЛ1, Т1 по ГОСТ 15150.

Вид климатического исполнения указывается в договоре на поставку. Самосвалы должны быть рассчи-

таны на эксплуатацию при запыленности воздуха 0,6 г/м³ и в районах, расположенных на высоте до

2000 м над уровнем моря при соответствующем изменении тягово-динамических качеств.

В зависимости от установленного на самосвале двигателя завод выпускает следующие базовые

модели самосвалов:

БЕЛАЗ-7547 - с двигателем ЯМЗ-240НМ2 мощностью 368 кВт;

БЕЛАЗ-75471 - с двигателем ЯМЗ 8401.10-06 мощностью 405 кВт;

БЕЛАЗ-7547D - с двигателем BF08M1015C (DEUTZ) мощностью 400 кВт;

БЕЛАЗ-75473 - с двигателем КТА-19С (CUMMINS) мощностью 441 кВт;

БЕЛАЗ-75474 - с двигателем QSX 15 (CUMMINS) мощностью 441 кВт;

На базе самосвалов БЕЛАЗ-7547, 75471, 7547D изготавливаются модификации самосвалов для

перевозки горной массы с плотностью в разрыхленном состоянии менее 1,6 т/м³ (платформа с задним

бортом).

На базе самосвалов БЕЛАЗ-7547, 75471, 75473 изготавливаются модификации самосвалов-

углевозов для перевозки горной массы с плотностью в разрыхленном состоянии 0,95 - 1,05 т/м³

(платформа без заднего борта с увеличенной шириной и высокими боковыми бортами). Самосвал-

углевоз БЕЛАЗ-75479 - это модификация самосвала БЕЛАЗ-75473 с двигателем КТА-19С.

Габаритные размеры самосвалов приведены в разделе 3.

Самосвалы предназначены для эксплуатации по специально оборудованным дорогам с твердым

покрытием, имеющим средние продольные уклоны 50 ^о/_оо (5%) с отдельными участками до 80 ^о/_оо (8 %),

протяженностью 1000 м и максимальными уклонами не более 100^о/_оо (10%) на длине не более 100 м.

Дороги должны быть рассчитаны на пропуск самосвалов с осевой нагрузкой не менее 60000 кг.

При эксплуатации самосвалов на дорогах с затяжными продольными уклонами более 60 ^о/_оо(6 %)

должны быть предусмотрены вставки с уменьшенными продольными уклонами 20 ^о/_оо (2 %) и менее

или же горизонтальные участки длиной не менее 50 м через каждые 600 м дороги.

Поверхность покрытия карьерных дорог должна быть ровной и обеспечивать движение самосва-

ла с расчетной скоростью. Просвет между 3-х метровой рейкой и поверхностью покрытия переходного

типа вновь построенной или капитально отремонтированной дороги не должен превышать 2,5 см.

Если на участке длиной, равной базе самосвала, имеется пять неровностей глубиной от 3 до 5 см

или одна неровность глубиной до 10 см с размерами в плане, превышающими пятно контакта шин, ско-

рость движения самосвалов на этих участках не должна превышать 25 км/ч. При увеличении количест-

ва неровностей скорость движения должна поддерживаться в пределах от 20 до 15 км/ч.

Не допускается эксплуатация самосвалов на дорогах с неровностями глубиной более 10 см, а в

забоях и на отвалах с неровностями глубиной более 20 см, при размерах, указанных выше.

Во избежание преждевременного износа и разрушения шин от нагревания эксплуатация само-

свалов должна производиться со скоростью в зависимости от расстояния перевозки, нагрузки на шину

и температуры окружающей среды. При расстоянии перевозки груза от 3 до 4 км скорость движения

самосвалов грузоподъемностью 45 т должна быть не более 40 км/ч при движении в грузовом направле-

нии, а при перевозке груза на расстояние от 4 до 8 км - не более 30 - 35 км/ч.

Самосвалы рекомендуется эксплуатировать в комплексе с экскаваторами с вместимостью ковша

6 - 8 м³. Высота падения груза на пол платформы должна быть не более 2,5 м, а масса глыбы не бо-

лее 2,5 т. Это повысит их надежность и производительность.

Прежде чем приступить к эксплуатации самосвала, следует внимательно изучить настоящее Ру-

ководство, а также прилагаемые эксплуатационные документы.

К управлению самосвалами должны допускаться лица, изучившие устройство и особенности их

эксплуатации и имеющие удостоверение на право управления, выданное соответствующей квалифика-

ционной комиссией.

Строгое соблюдение рекомендаций по эксплуатации, применению смазочных материалов, пе-

риодичности обслуживания и правильному выполнению операций обслуживания гарантирует надежную

и безаварийную работу самосвала и наибольшую его экономичность.

Кроме настоящего Руководства при эксплуатации самосвалов следует руководствоваться

соответствующей инструкцией по эксплуатации и обслуживанию двигателя, которая прикладыва-

ется к самосвалу.

Место расположения основной маркировки, таблички устройств «FOPS», «ROPS», марки-

ровочной таблички.

Идентификационный номер изделия нанесен ударным способом с правой стороны задней попе-

речины рамы.

Идентификационный номер изделия представляет собой горизонтально расположенный ряд из

17 символов без пробелов между символами, ограниченных корректурными знаками, содержит только

необходимую информацию для однозначной и правильной идентификации изделия.

Первых три символа (1, 2, 3) определяют мировой код производителя, следующие пять символов

(4, 5, 6, 7 и 8) - индекс изделия. Символ 9 - контрольная буква, символ 10 - год выпуска изделия в со-

ответствии с таблицей 1, символы с 11 по 17 - обозначают серийный номер изделия.

Маркировочная табличка устройств «FOPS», «ROPS» размещена на раскосе, установленном ме-

жду передним бортом и козырьком платформы.

Маркировочная заводская табличка расположена на внешней левой стороне кабины.

Обозначение года выпуска самосвала дано в таблице 1.1.

Таблица 1.1 - Обозначение года выпуска самосвала

Годы

Обозначение

Годы

Обозначение

2006

2010

2007

2011

2008

2012

2009

2013

Требования безопасности и предупреждения

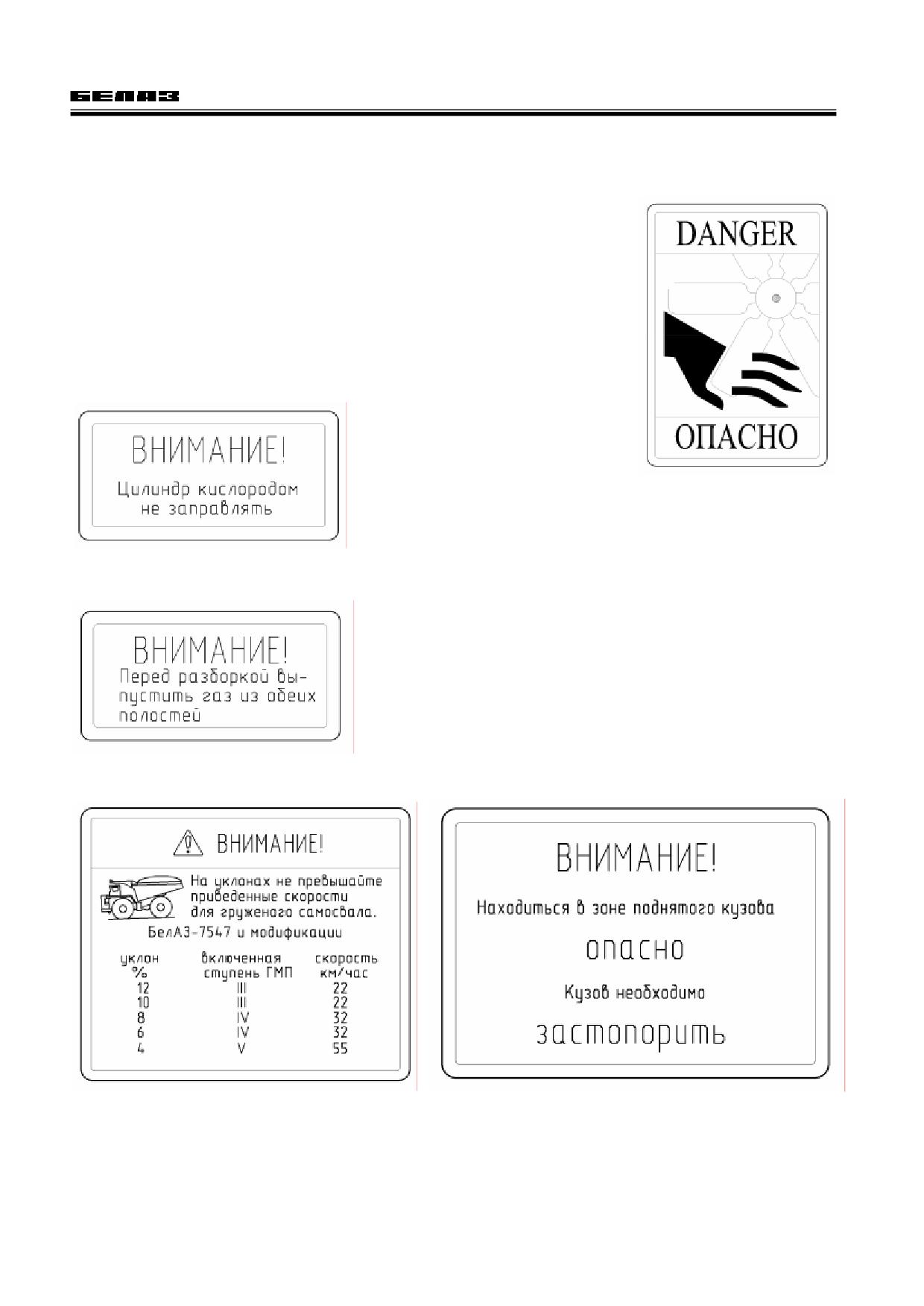

2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯ

2.1 Требования техники безопасности

При монтаже самосвала, его эксплуатации, техническом обслуживании и ремонте необходимо

соблюдать общие требования безопасности при работе на автомобильных транспортных средствах, а

также руководствоваться «Едиными правилами техники безопасности при разработке месторождений

полезных ископаемых открытым способом», «Правилами устройства и безопасной эксплуатации сосу-

дов, работающих под давлением», «Руководством по эксплуатации бескамерных крупногабаритных и

сверхкрупногабаритных шин для самосвалов большой и особо большой грузоподъемности».

Кроме того, необходимо соблюдать изложенные ниже требования, обусловленные особенностя-

ми конструкции самосвалов.

2.1.1 При движении самосвала не допускается останавливать двигатель, так как насос рулевого

управления при остановленном двигателе не работает.

2.1.2 При внезапной остановке двигателя во время движения нельзя переводить рычаг пульта

управления гидромеханической передачей в нейтральное положение до полной остановки самосвала,

так как не включится аварийный привод рулевого управления. После остановки самосвала установить

рычаг пульта управления гидромеханической передачей в нейтральное положение и нажать на кнопку

планового останова двигателя.

2.1.3 Скорость движения самосвала-углевоза на поворотах должна быть не более 10 км/ч.

2.1.4 Не допускается начинать движение при поднятой платформе.

2.1.5 Нельзя выходить из кабины, если зафиксирована педаль рабочей тормозной системы.

2.1.6 Покидая кабину, затормозить самосвал стояночной тормозной системой.

2.1.7 Загрузка самосвала должна осуществляться сбоку или сзади, при этом движение ковша экс-

каватора допускается только над платформой.

2.1.8 После разгрузки опустить платформу и только после этого начинать движение. Не допуска-

ется движение при поднятой платформе.

2.1.9 Нельзя выходить из кабины при опускании и при подъеме платформы.

2.1.10 При подъеме платформы нельзя стоять близко у самосвала во избежание травмирования

грунтом, оставшимся в платформе.

2.1.11 В случае остановки самосвала на уклоне необходимо принять меры, исключающие его са-

мопроизвольное движение: затормозить стояночной тормозной системой, остановить двигатель, поло-

жить под колеса упоры.

Необходимо помнить, что торможение остановленного самосвала включением ступени гидроме-

ханической передачи невозможно, так как при неработающем двигателе связь между ведущими коле-

сами и двигателем отсутствует.

2.1.12 Перед обслуживанием и ремонтом самосвала затормозить его стояночной тормозной сис-

темой, под колеса положить упоры. Обслуживание и ремонт самосвала выполнять только при нерабо-

тающем двигателе.

2.1.13 При обслуживании и ремонте самосвала платформу в поднятом положении необходимо

застопорить двумя буксирными пальцами, которые зафиксировать шплинтами. В платформе при этом

не должен находиться груз. Допускается наличие налипшего груза, но не более 3% от грузоподъемно-

сти самосвала. Работы под поднятой платформой с грузом или при попутном ветре более 6,5 м/с не

допустимы.

ЗАПРЕЩАЕТСЯ ПРИНУДИТЕЛЬНО ОПУСКАТЬ ПЛАТФОРМУ, ЕСЛИ ОНА ЗАСТОПОРЕНА!

2.1.14 При обслуживании и ремонте самосвала с поднятым капотом, капот необходимо закрепить

фиксаторами от самопроизвольного опускания.

2.1.15 При перемещении по лестницам и верхним площадкам (крыльям) необходимо держаться

за поручни, установленные на лестницах, крыльях и кабине таким образом, чтобы постоянно были три

точки опоры (двумя руками и одной ногой или двумя ногами и одной рукой). Лестницы и площадки

должны быть очищены от грязи, снега, льда.

ПОДНИМАТЬСЯ ПО ЛЕСТНИЦАМ НА САМОСВАЛ И СПУСКАТЬСЯ С НЕГО СЛЕДУЕТ ВСЕГДА ЛИЦОМ К

САМОСВАЛУ.

2.1.16 Для безопасного выполнения работ по сборке, наладке и техническому обслуживанию, где

отсутствуют ограждения и поручни следует использовать страховочный пояс, а также переносные ле-

стницы (трапы) и подставки. При этом должны соблюдаться требования безопасности.

2.1.17 Прежде чем раскреплять колесо на самосвале, выпустить полностью воздух из шины. Для

2-1

Требования безопасности и предупреждения

задних сдвоенных колес выпустить воздух из обеих шин.

2.1.18 Перед монтажом колеса накачать шину воздухом до давления 0,1 МПа и убедиться в пра-

вильности установки замочного кольца. Накачивать шину до требуемого давления можно только после

закрепления колеса на ступице. Рядом с накачиваемой шиной не должны находиться люди.

2.1.19 Прежде чем снимать с самосвала цилиндр подвески, нужно выпустить газ из обеих его по-

лостей. Для полного удаления газа из полостей необходимо открывать зарядные клапаны не менее

трех раз с интервалом 3 - 5 мин.

2.1.20 При проверке уровня рабочей жидкости в маслосборнике цилиндра подвески пробку кон-

трольного отверстия следует выворачивать медленно, чтобы снять избыточное давление газа в полос-

ти. При выполнении этой операции напротив пробки не стоять.

2.1.21 Перед разборкой цилиндра подвески убедиться в отсутствии в его полостях избыточного

давления газа, для чего открыть зарядные клапаны.

2.1.22 Перед зарядкой цилиндра подвески газом убедиться в исправности зарядного приспособ-

ления и соответствия маркировки баллона со сжатым газом. На баллоне должна быть надпись “АЗОТ”

и кольцевая маркировочная полоса коричневого цвета.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ЗАРЯДКА ЦИЛИНДРА ПОДВЕСКИ КИСЛОРОДОМ, ТАК КАК ЭТО

ПРИВЕДЕТ К НЕИЗБЕЖНОМУ ВЗРЫВУ!

2.1.23 Перед демонтажом элементов тормозных систем обязательно выпустить воздух из всех

ресиверов.

2.1.24 Эксплуатация воздушных баллонов пневмопуска, манометров, предохранительных клапа-

нов, арматуры (в том числе техническое освидетельствование и ремонт) должна выполняться согласно

требованиям и регламентам, изложенным в “Правилах устройства и безопасной эксплуатации сосудов,

работающих под давлением” (ПБ 10-115-96).

2.1.25 Разборку системы пневмопуска, снятие арматуры и трубопроводов допускается производить

только после снижения давления воздуха в системе до атмосферного. Удаление воздуха производится че-

рез краны сброса конденсата, при этом запорные краны воздушных баллонов должны быть открыты.

2.1.26 Запрещается производить устранение неисправностей, производить разборку запорных

кранов, кранов сброса конденсата и других аппаратов системы пневмопуска, находящейся под давле-

нием. Запрещается наладка и работа системы пневмопуска с неисправными манометрами и сорван-

ными пломбами на предохранительных клапанах.

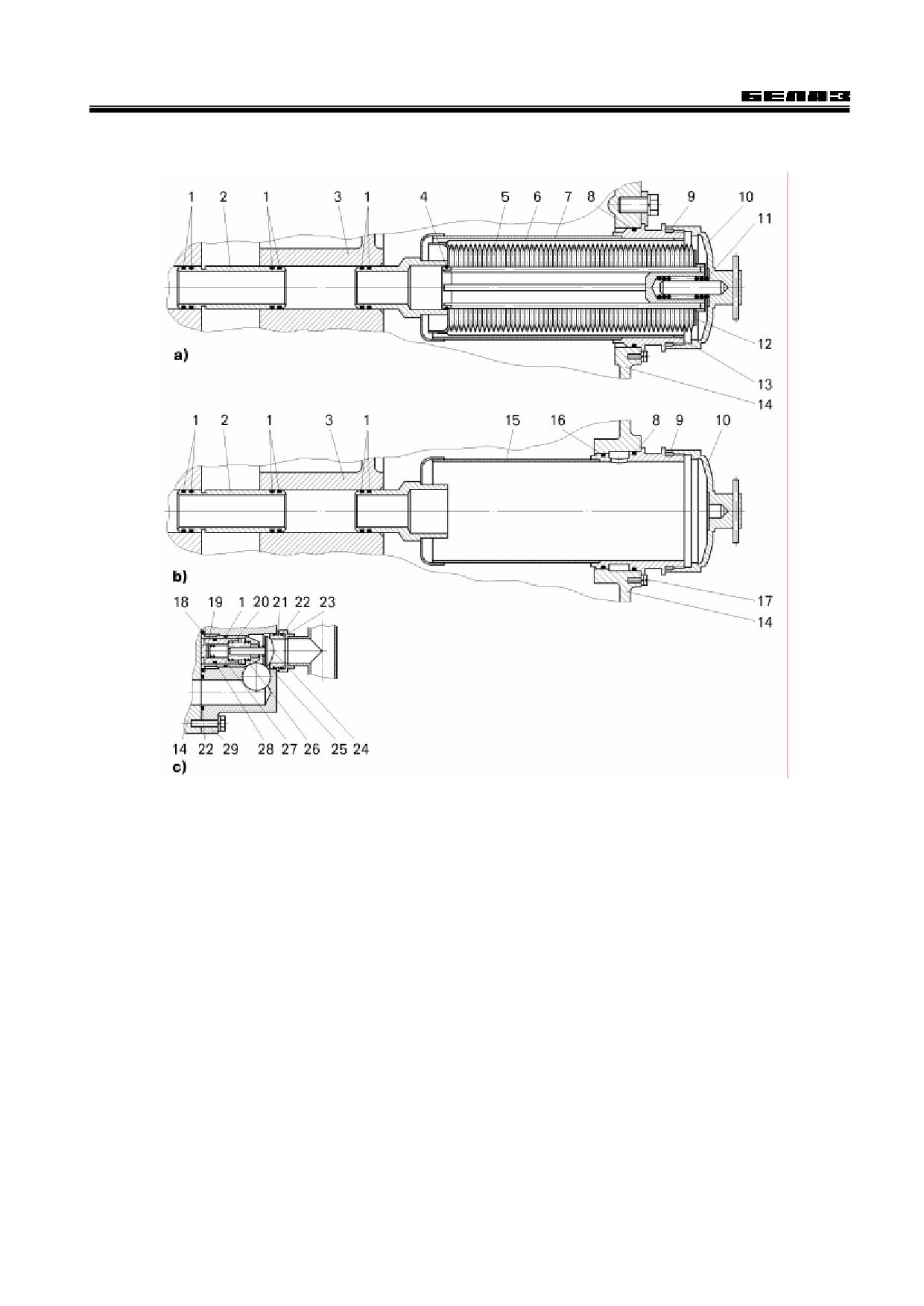

2.1.27 Прежде чем демонтировать цилиндр стояночной тормозной системы, выполнить следую-

щие операции:

- затормозить самосвал стояночной тормозной системой и положить под все колеса упоры;

- растормозить самосвал и, вращая винт цилиндра по часовой стрелке, сжать до отказа пружины

в цилиндре;

- выпустить воздух из всех ресиверов и только после этого демонтировать цилиндр.

2.1.28 Разбирать цилиндр стояночной тормозной системы можно только в специальном приспо-

соблении, обеспечивающем фиксацию пружин в сжатом состоянии и плавное разжатие их до свободно-

го состояния. Не допускается разбирать цилиндр без приспособления - это опасно.

2.1.29 Пробку расширительного бачка системы охлаждения двигателя необходимо отворачивать

осторожно, так как пар в бачке под давлением.

2.1.30 Необходимо помнить что низкозамерзающая охлаждающая жидкость токсична, может про-

никать в организм и через кожу.

2.1.31 Запрещается нагревать двигатель путем работы его на режиме холостого хода в закрытом

невентилируемом помещении, так как неизбежно отравление персонала отработавшими газами.

2.1.32 Запрещается пользоваться открытым огнем при осмотре аккумуляторных батарей.

2.1.33 Запрещается заряжать аккумуляторную батарею, если неисправен (поврежден) хотя бы

один аккумулятор.

2.1.34 Запрещается пользоваться открытым огнем при проверке уровня охлаждающей жидкости в

расширительном бачке.

2.1.35 Запрещается переходить по капоту с одной стороны самосвала на другую - это опасно!

2.1.36 В случае использования окон кабины в качестве аварийного выхода, необходимо разбить

стекло молотком, входящим в комплект инструмента, который находится под дополнительным откид-

ным боковым сиденьем в ящике для личных вещей водителя.

2.1.37 Водитель и пассажир (при наличии в кабине пассажирского сидения) обязаны быть при-

стегнутыми при движении карьерного самосвала, оборудованного ремнями безопасности.

2-2

Требования безопасности и предупреждения

2.2 Правила пожарной безопасности

Во избежание пожара на самосвале необходимо соблюдать общие правила пожарной безопас-

ности в обращении с горючими веществами и выполнять рекомендуемые ниже требования.

2.2.1 Ежедневно проверять герметичность топливных и масляных трубопроводов систем двига-

теля, гидромеханической передачи, рулевого управления, тормозных систем и опрокидывающего ме-

ханизма. Поврежденные шланги и уплотнительные кольца своевременно заменять новыми.

2.2.2 Нельзя отлучаться от самосвала при работающем предпусковом подогревателе двигателя.

2.2.3 Во избежание воспламенения скапливающихся в системе охлаждения двигателя газов за-

прещается пользоваться открытым огнем при проверке уровня охлаждающей жидкости в расширитель-

ном бачке.

2.2.4 Шланги гидромеханической передачи в пожароопасных местах заключены в чехлы, препят-

ствующие разбрызгиванию масла и обеспечивающие отвод его в пожаробезопасную зону при разрыве

шланга.

Необходимо постоянно следить за состоянием противопожарных элементов и поддерживать их в

исправном состоянии.

Не допускается эксплуатация самосвалов при снятых или поврежденных элементах противопо-

жарной защиты.

2.2.5 Самосвал комплектуется системой пожаротушения и огнетушителем.

2.2.6 Самосвал постоянно должен очищаться от огнеопасных материалов: подтеков горюче-

смазочных материалов, угольной пыли и других огнеопасных материалов.

2.3 Предупреждения и рекомендации

2.3.1 К управлению самосвалами должны допускаться лица, имеющие удостоверение на право

управления, выданное соответствующей квалификационной комиссией, изучившие устройство, прави-

ла эксплуатации, особенности вождения и имеющие опыт работы на карьерном автотранспорте.

2.3.2 Техническое обслуживание самосвала должны выполнять механики и электрики, изучившие

устройство самосвала, правила его эксплуатации, требования техники безопасности и пожарной безо-

пасности.

2.3.3 Техническое обслуживание самосвалов следует выполнять в соответствии с указанной в

настоящем руководстве периодичностью и в условиях, исключающих загрязнение деталей, узлов и аг-

регатов.

2.3.4 Неисправности, выявленные в процессе эксплуатации самосвала, необходимо устранять, не

ожидая очередного технического обслуживания - это предупредит серьезные поломки.

2.3.5 Горюче-смазочные материалы и рабочие жидкости должны применяться только в соответст-

вии с рекомендациями настоящего руководства. Применение других марок масел и топлива запрещено.

2.3.6 Надежная работа гидросистем обеспечивается при поддержании чистоты масла и внутренних

полостей гидроаппаратуры.

2.3.7 В электрической сети самосвала имеется защита, обеспечивающая пуск двигателя только

при нейтральном положении пульта управления гидромеханической передачей.

2.3.8 На самосвалах, оборудованных системой пневмостартерного пуска двигателя, по окончании

работы самосвала закрыть кран на воздушных баллонах с целью сохранения запаса сжатого воздуха

для последующего пуска двигателя

2.3.9 В осенне-зимний период при температуре ниже 5 ^оС не разрешается пуск холодного двига-

теля без предварительного подогрева охлаждающей жидкости предпусковым подогревателем до тем-

пературы, рекомендованной руководством по эксплуатации двигателя.

В системе охлаждения двигателя применять только низкозамерзающую охлаждающую жидкость.

В случае применения в системе охлаждения двигателя воды по окончании работы слить ее из системы

охлаждения через сливные краны, предварительно сняв крышку расширительного бачка. Расположе-

ние сливных кранов указано в разделе “Двигатели” руководства по эксплуатации.

Не допускается работа двигателя под нагрузкой при температуре охлаждающей жидкости менее

70 ^оС, так как при этом значительно ухудшается сгорание топлива, резко увеличивается износ гильз

цилиндров и поршневых колец, уменьшается экономичность двигателя.

Увеличивать частоту вращения холодного двигателя необходимо медленно, ибо при резком уве-

личении может нарушиться смазка подшипников коленчатого вала.

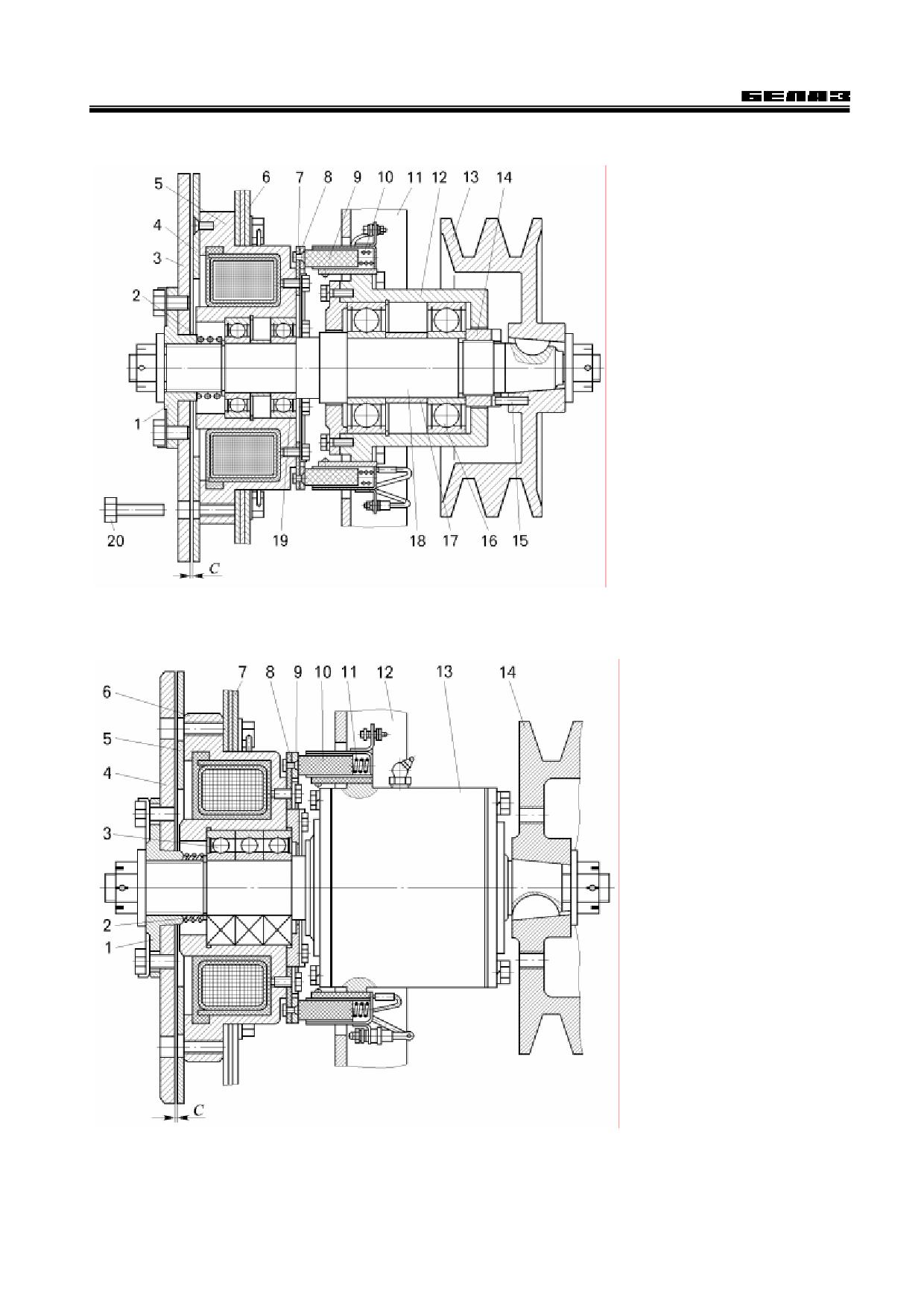

В приводе вентиляторов системы охлаждения двигателя и гидромеханической передачи само-

свалов в исполнении для холодного климата установлены электромагнитные фрикционные муфты с

2-3

Требования безопасности и предупреждения

ручным дистанционным управлением.

Перед включением вентилятора установить частоту вращения двигателя не более 1000 мин^-1.

2.3.10 В осенне-зимний период, после стоянки самосвала с заглушенным двигателем, осуществ-

лять поворот управляемых колес только после прогрева рулевого механизма рабочей жидкостью в те-

чение времени нагрева масла в гидромеханической передаче, но не менее 10 минут.

2.3.11 В зимних условиях эксплуатации после нагревания двигателя необходимо нагреть масло в

гидромеханической передаче до температуры не ниже 40 ^оС.

При увеличении температуры охлаждающей жидкости двигателя или масла в гидромеханической

передаче больше предельно допустимой необходимо включить соответствующий вентилятор.

2.3.12 В зимних условиях эксплуатации для утепления моторного отсека использовать чехол капота и

нижний брызговик двигателя.

После продолжительной стоянки самосвала на открытой площадке первые 15 - 20 мин рекомен-

дуется двигаться со скоростью 10 - 15 км/ч, чтобы детали трансмиссии и ходовой части, особенно ши-

ны, нагревались медленно - это повысит их долговечность.

2.3.13 В условиях гололеда, а так же при движении по заснеженным и влажным дрогам значи-

тельно снижается дорожное сцепление. При движении в таких неблагоприятных условиях следует сни-

жать скорость движения до величины, обеспечивающей безопасную эксплуатацию.

2.3.14 Пуск двигателя буксированием самосвала невозможен, так как насос гидромеханической

передачи не работает и не подает масло в гидросистему, диски фрикционных муфт разомкнуты.

2.3.15 Буксировка неисправного самосвала должна осуществляться специальным тягачом-

буксировщиком. При буксировании самосвала с поврежденным двигателем при зачаливании за бампер

нужно отсоединить карданный вал заднего моста, чтобы исключить повреждение фрикционных муфт

гидромеханической передачи, а также растормозить механизм стояночной тормозной системы.

2.3.16 При движении на спуске увеличивать частоту вращения двигателя больше номинальной не

допускается, иначе возможно повреждение двигателя.

2.3.17 Если самосвал поставлен на стоянку более чем на 10 суток, то для разгрузки шин под его

оси нужно установить подставки.

Оставлять на шинах груженый самосвал допускается не более чем на двое суток.

2.3.18 Перед мойкой самосвала на воздухозаборники фильтров должны быть установлены за-

щитные чехлы, чтобы исключить попадание воды в цилиндры двигателя.

При мойке самосвала не допускается направлять прямую струю воды на топливный насос высо-

кого давления, агрегаты и приборы электрооборудования, защитные чехлы воздушных фильтров.

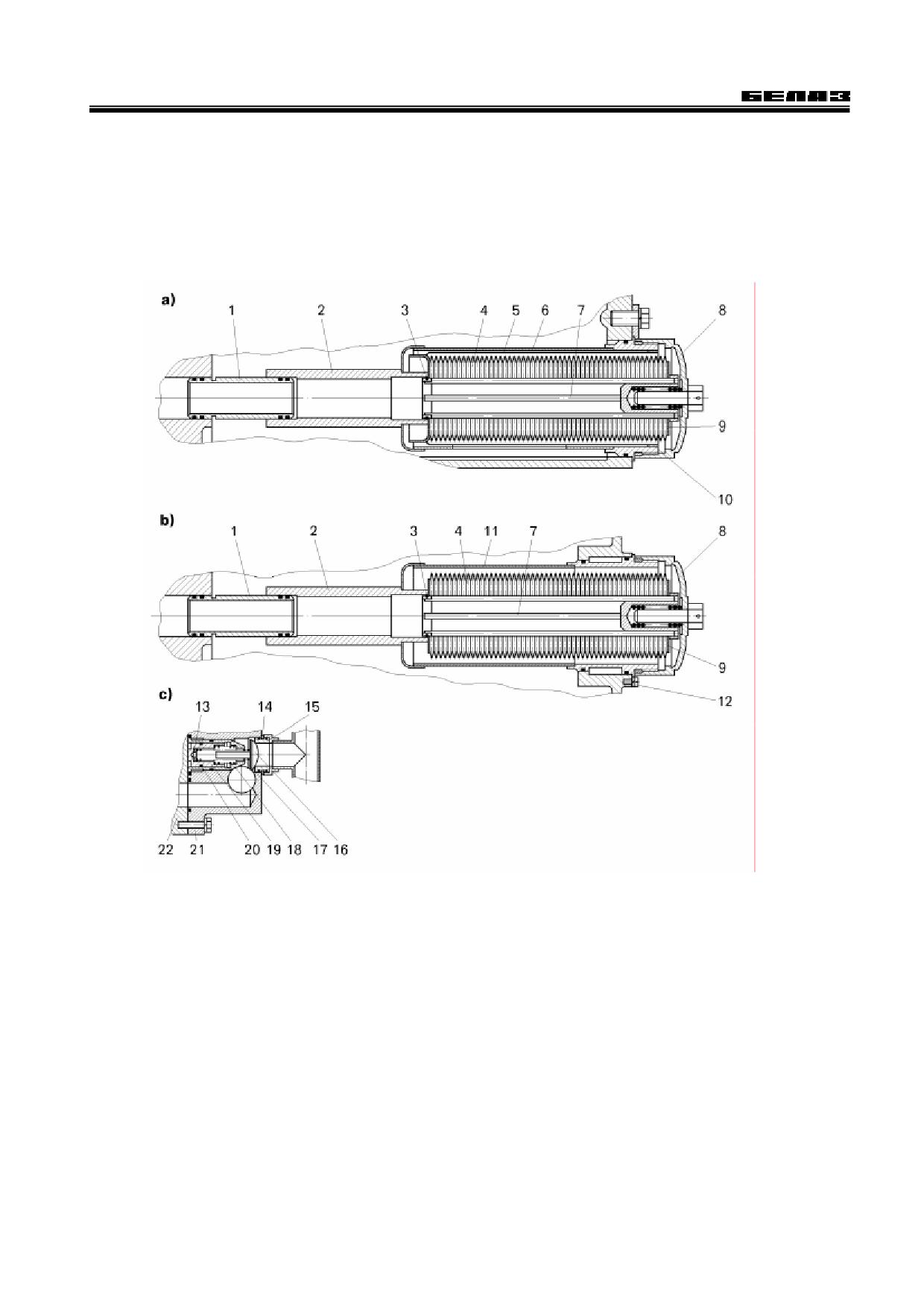

2.3.19 Новый или отремонтированный цилиндр подвески необходимо транспортировать только в

вертикальном положении, как он установлен на самосвале. Допускается отклонение оси цилиндра от

вертикали не более 30^о.

2.3.20 Начинать движение (трогаться с места) необходимо при частоте вращения двигателя не

более 600 мин^-1.

2.3.21 Ступени коробки передач необходимо переключать в строгой последовательности: первая-

вторая-третья и т.д. и наоборот. Ступень заднего хода можно включать только после полной остановки

самосвала.

Не рекомендуется переключать ступени коробки передач при включенной вспомогательной тор-

мозной системе (гидродинамическом тормозе-замедлителе) во избежание перегрузки фрикционных

муфт.

Не рекомендуется подключать к сети пульт управления гидромеханической передачей при нера-

ботающем двигателе, так как включится аварийный привод рулевого управления.

2.3.22 Рекомендуемая максимальная скорость движения самосвала при спуске с грузом приведе-

на в таблице 2.1.

Таблица 2.1 - Рекомендуемая максимальная скорость движения при спуске с грузом

Уклон, %

Включенная ступень ГМП

Скорость, км/ч

III

2-4

Требования безопасности и предупреждения

2.3.23 Во время движения с включенной вспомогательной тормозной системой (гидродинамическим

тормозом-замедлителем) необходимо постоянно следить за температурой масла в гидромеханической пе-

редаче. Если масло нагреется до температуры 110 ^оС, вспомогательную тормозную систему необходимо

выключить. Включать ее повторно можно только после охлаждения масла до температуры 90 ^оС.

2.3.24 Стояночная тормозная система рассчитана только для затормаживания самосвала на сто-

янках или в аварийной ситуации. После использования стояночной тормозной системы в качестве ава-

рийной необходимо демонтировать барабан тормозного механизма, осмотреть фрикционные накладки

и другие детали. Поврежденные детали заменить. Отрегулировать ход штока цилиндра тормозного ме-

ханизма.

2.3.25 При эксплуатации и обслуживании генераторной установки (генератора с реле-

регулятором) запрещается:

- пуск двигателя при отсоединенном проводе “плюс” между генератором и реле-регулятором;

- даже кратковременное замыкание выводов генератора и реле-регулятора между собой и на

“массу”;

- подключение аккумуляторных батарей обратной полярностью;

- отключение аккумуляторных батарей от “массы” при работающем двигателе, так как это приве-

дет к возникновению на выпрямителе генератора напряжения, опасного для его элементов;

- отсоединение и присоединение электрических проводов между корпусами, выводами “+” и “Ш” гене-

ратора и реле-регулятора при наличии напряжения в бортовой сети;

- проверка реле-регулятора мегомметром.

Если стрелка амперметра неподвижна на “нуле” или показывает незначительный зарядный ток,

это не значит, что неисправен реле-регулятор. В этом случае батарея может быть полностью заряжена.

Для правильного вывода о неисправности нужно замерить напряжение на выводах “плюс” и “минус” ре-

ле-регулятора.

Если амперметр постоянно показывает большой зарядный ток, это не значит, что неисправен ре-

ле-регулятор. В этом случае предварительно нужно проверить напряжение на выводах реле-

регулятора и батарей.

2.3.26 Своевременно, в соответствии с установленной периодичностью, очищать батареи и вен-

тиляционные отверстия в них от грязи, проверять и доводить до нормы плотность и уровень электроли-

та в аккумуляторах.

2.3.27 Не допускается пуск двигателя от внешнего источника тока напряжением более 30 В.

2.3.28 При включенном электрофакельном пусковом устройстве не допускается проверять ис-

правность ламп сигнализации в блоке, так как возможно подгорание контактов выключателя блока.

2.3.29 Прежде чем останавливать двигатель, необходимо перевести его на 2 - 3 минуты на ре-

жим с частотой вращения 1000 мин^-1.

2.3.30 На стоянках необходимо вынимать ключ из замка-выключателя для исключения разрядки

аккумуляторных батарей.

2.3.31 Высота падения груза на пол платформы не должна превышать 2,5 м, а масса глыбы -

2500 кг.

2.3.32 Во избежание рывка платформы необходимо в конце подъема снижать частоту вращения

двигателя до минимальной.

2.3.33 Загрузку самосвала следует производить в соответствии с его номинальной грузоподъем-

ностью, оговоренной в паспорте на самосвал, а также по загрузочным паспортам, разработанным для

каждого конкретного карьера. Перераспределение полной массы на переднюю ось не должно превы-

шать 5%.

При установке дополнительных механизмов и систем, частичной или полной футеровке кузова,

внесении других изменений, увеличивающих эксплуатационную массу самосвала, необходимо опреде-

лить новую эксплуатационную массу и новую грузоподъемность. При этом, полная масса самосвала не

должна превышать установленной в разделе 3.

Как исключение, в редких случаях допускается превышение номинальной грузоподъемности в

пределах 10%. Количество таких случаев не должно превышать 10% от числа всех рейсов за рассмат-

риваемый период (сутки), а среднее значение грузоподъемности за все рейсы в рассматриваемый пе-

риод не должно превышать номинальной.

В исключительных случаях допустимы разовые превышения номинальной грузоподъемности в

пределах 10-20%. Они также должны учитываться при определении средней грузоподъемности за рас-

сматриваемый период времени.

КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ ДАЖЕ ЕДИНИЧНЫЕ СЛУЧАИ ПРЕВЫШЕНИЯ НОМИНАЛЬНОЙ ГРУЗО-

ПОДЪЕМНОСТИ В 20% И БОЛЕЕ.

2-5

Требования безопасности и предупреждения

Информация о фактической загрузке самосвала должна постоянно регистрироваться и предъяв-

ляться по первому требованию.

Перегруз самосвала затрудняет управление им и значительно снижает срок службы узлов и де-

талей, а также самосвала в целом.

2.4 Контролируемые параметры

Строгое соблюдение рекомендуемых норм эксплуатационных параметров - важнейшее условие

надежной, безаварийной работы и долговечности самосвала.

Давление масла в системе смазки двигателя и температура охлаждающей жидкости должны со-

ответствовать указаниям инструкции по эксплуатации двигателя.

Рекомендуемая температура масла в гидромеханической передаче 70 - 90^оС, а максимально

допустимая - 100^оС.

При движении самосвала с включенным тормозом-замедлителем допускается кратковременное

(на время торможения) повышение температуры масла до 110^оС.

При частоте вращения двигателя 1000 мин^-1 лампа сигнализации об аварийном давлении масла

в магистрали смазки гидромеханической передачи не должна гореть.

Давление масла в гидромеханической передаче должно соответствовать значениям, приведен-

ным в таблице 2.2.

Таблица 2.2 - Давление масла в гидромеханической передаче

Параметры

Давление масла, МПа

Давление масла в главной гидролинии:

в нейтральном положении на 1-й, 2-й, 4-й и 5-й ступенях при частоте вращения

двигателя:

750 мин^-1

не менее 1,00

2100 мин^-1

1,20 - 1,35

на 3-й ступени и ступенях заднего хода при частоте вращения двигателя:

не менее 1,35

750 мин^-1

1,60 - 1,90

2100 мин^-1

Давление масла в гидролинии гидротрансформатора при частоте вращения

не менее 0,10

двигателя:

-1

0,30 - 0,55

750 мин

-1

2100 мин

Примечание - контроль давления масла в гидролинии гидротрансформатора при работе самосвала не производится

и применяется как параметр для диагностики гидромеханической передачи.

Давление воздуха в приводе рабочей и стояночной тормозных систем при работающем двигате-

ле должно автоматически поддерживаться в пределах 0,65 - 0,82 МПа. Лампы сигнализации об ава-

рийном давлении воздуха в контурах привода рабочей тормозной системы должны загораться при

уменьшении давления воздуха до 0,45 МПа.

Напряжение генератора должно поддерживаться реле-регулятором в пределах в соответствии с

техническими характеристиками этих изделий (смотри раздел «Электрооборудование»).

Не рекомендуется эксплуатация реле-регулятора без аккумуляторной батареи.

Температура нагревания основных узлов механической трансмиссии должны быть в пределах:

- главной передачи ведущего моста - не более 80^оС (на главной передаче не должно быть уча-

стков с резким перепадом температур);

- колесных редукторов (ступиц колес в местах установки подшипников) - не более 60^оС (рука

выдерживает длительное прикосновение к деталям).

2.5 Правила безопасности и предупреждения при выполнении сварочных

работ

2.5.1 До начала сварочных работ непосредственно на собранном самосвале необходимо отклю-

чить аккумуляторные батареи, отсоединить как положительный, так и отрицательный кабели питания

самосвала от клемм аккумуляторных батарей.

2.5.2 При проведении сварочных работ для исключения возгорания убедиться в отсутствии огне-

опасных эксплуатационных материалов (топлива, масел) в непосредственной близости от места сварки

2-6

Требования безопасности и предупреждения

(на элементах шасси, на земле), предохранить от брызг расплавленного металла огнеопасные детали

(рукава, провода и др.).

2.5.3 Провод «массы» сварочного аппарата должен быть присоединен непосредственно к привари-

ваемой детали или узлу, исключая прохождение тока через цилиндры гидравлической системы, через ци-

линдры подвески и подшипники ШСЛ центральных рычагов и штанг, через подшипники ступиц колес, через

подшипники и зубчатые зацепления колесной и главной передач ведущего моста, через подшипники и

зубчатые зацепления гидромеханической передачи.

Запрещается закрепление провода «массы» сварочного аппарата на элементах гидросистемы:

насосах, гидроцилиндрах, распределителях, трубопроводах, масляном баке и т.д.

Место подсоединения очистить от краски и ржавчины.

2.5.4 При проведении сварочных работ на самосвале с двигателем, оборудованном электронной

системой управления, для предотвращения повреждения электронных компонентов двигателя необхо-

димо соблюдать следующие правила:

- до начала сварочных работ необходимо рассоединить все разъемы, соединяющие цепи управ-

ления, питания, сигнализации и передачи данных двигателя и самосвала;

- провод «массы» сварочного аппарата должен подключаться на расстоянии не более 0,6 метров

от места сварки;

- не допускается крепление провода «массы» к кронштейну электронного модуля двигателя

(ЕСМ) или к самому модулю ЕСМ;

- при необходимости проведения сварочных работ на навесных агрегатах двигателя либо на узлах,

непосредственно установленных на двигателе, данные узлы должны быть демонтированы с двигателя.

Если демонтаж невозможен, до начала сварочных работ должны быть рассоединены все разъе-

мы, подключенные к ЕСМ. В случае если на двигателе установлены несколько ЕСМ, разъемы должны

быть отключены от всех модулей.

2.5.5 При подключении цепей двигателя к схеме самосвала (как после проведения сварочных ра-

бот, так и при сборке самосвала) необходимо соблюдать следующие правила:

- все разъемы, соединяющие цепи питания, управления, сигнализации и передачи данных двига-

теля с цепями самосвала должны быть соединены до подключения аккумуляторных батарей;

- при подключении аккумуляторных батарей сначала должен быть подключен отрицательный ка-

бель, а потом - положительный;

- до подключения кабелей к обоим полюсам аккумуляторных батарей устанавливать ключ в зам-

ке-выключателе в рабочее положение запрещается;

- рассоединение разъемов, соединяющих цепи двигателя и самосвала (например для поиска не-

исправностей) допускается только при отсутствии ключа в замке-выключателе и отключенной «массе»

самосвала.

2.5.6 До начала сварочных работ на самосвале с гидромеханической передачей, оборудованной

электронной системой управления, необходимо рассоединить все разъемы от электронного блока управ-

ления. На самосвале с реле управления блокировкой гидротрансформатора - рассоединить разъемы

от реле управления БГТ.

2.5.7 Запрещается проводить сварочные работы вблизи топливного и масляного баков, вблизи га-

зовых баллонов системы пожаротушения, вблизи цилиндров подвески заряженных газом и заправленных

маслом.

2.5.8 Запрещается выполнять сварочные работы в пневматической системе самосвала, находя-

щихся под давлением. Сброс давления производится через кран слива конденсата.

2.5.9 Перед выполнением сварочных работ убедиться в отсутствии давления в магистралях гидро-

системы. Снятие давления в переднем и заднем контурах рабочей тормозной системы производится отво-

рачиванием запорных игл на тормозных кранах.

2.5.10 При проведении сварочных работ предохранить от брызг расплавленного металла хромиро-

ванные поверхности узлов самосвала (цилиндров подвески, поворота и опрокидывающего механизма).

2.5.11 Запрещается проводить сварочные ремонтные работы обода колеса на колесе в сборе с

шиной.

2.5.12 При проведении сварочных работ по ремонту оборудования кабины необходимо предпри-

нять меры по недопущению возгорания деталей обивок и шумоизоляции интерьера кабины.

2.5.13 Перед выполнением сварочных работ вблизи аккумуляторных ящиков следует обратить

особое внимание на соблюдение правил пожарной безопасности и принять необходимые меры предос-

торожности.

2-7

Технические характеристики самосвалов

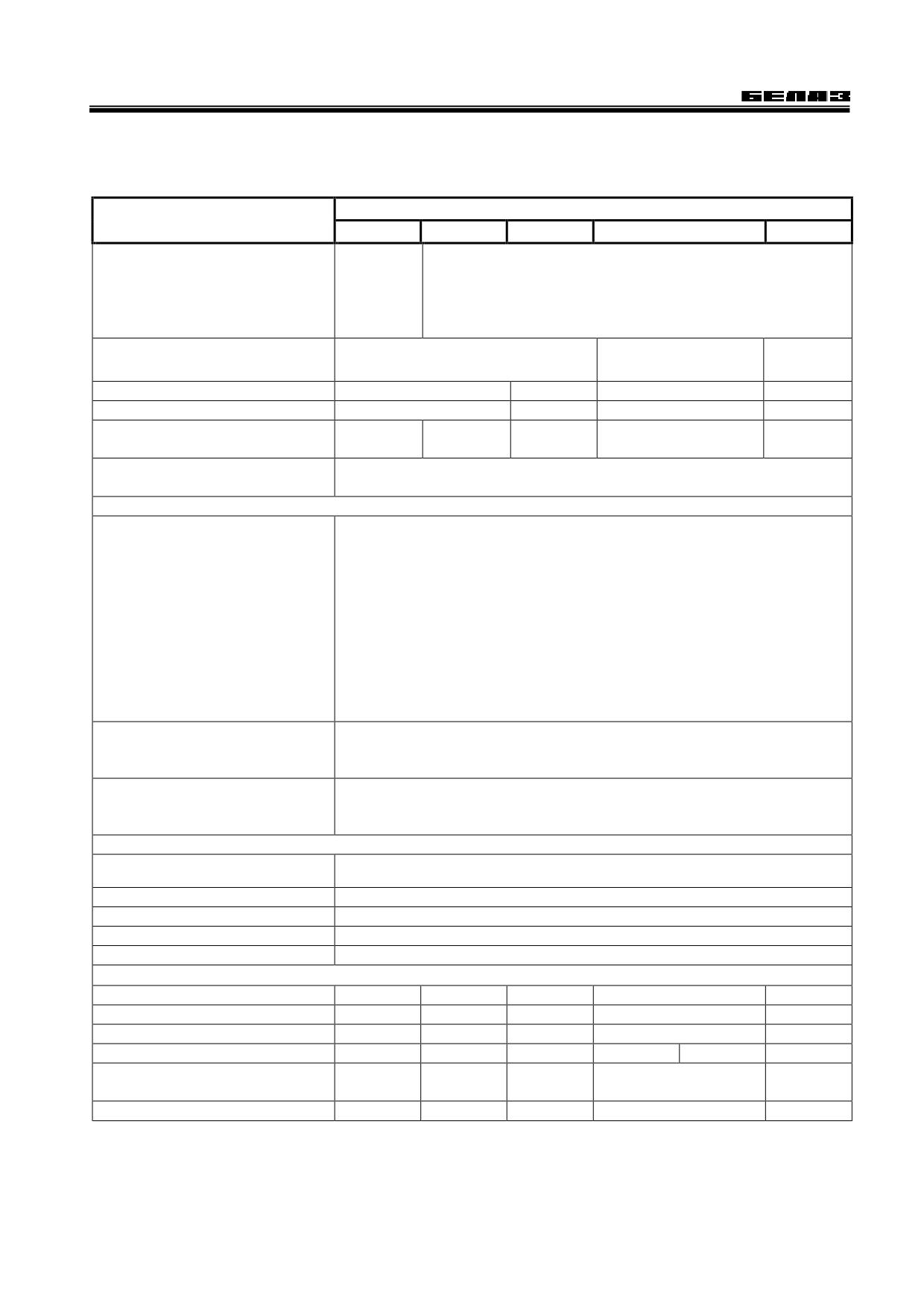

Таблица 3.1 - Технические характеристики базовых моделей

Значение параметров

Наименование параметров

7547

75471

7547D

75473

75474

ОСНОВНЫЕ ПАРАМЕТРЫ

Грузоподъемность, кг

45000

Масса самосвала эксплуатационная, кг

33000

Масса самосвала полная, кг, не более

78000

Распределение полной массы по осям, кг:

- на переднюю ось

26000

- на заднюю ось

52000

Скорость движения максимальная, км/ч

База, мм

4200

Колея, мм:

- передних колес

2830

- задних колес:

2580

Минимальный радиус поворота по оси

10200

следа переднего колеса, мм

Габаритный диаметр поворота, мм

23000

Габаритные размеры:

Смотри рисунок 3.1

Вместимость платформы, м³:

- геометрическая (базовый вариант плат-

21,5*

формы - груз на уровне бортов)

- номинальная (базовый вариант платфор-

26,5*

мы - груз с «шапкой» 2:1)

- геометрическая (углевозный вариант

35,9*

платформы - груз на уровне бортов)

- номинальная (углевозный вариант плат-

43,3*

формы - груз с «шапкой» 2:1)

Время подъема платформы с

грузом, с

Время опускания порожней

платформы, с

Тормозной путь самосвала с полной мас-

сой груза со скорости 30 км/ч, м

- при торможении рабочей тормозной сис-

17,8

темой

- при торможении запасной тормозной сис-

28,8

темой

Контрольный расход топлива, л/100 км

142

ДВИГАТЕЛЬ

Модель

ЯМЗ

DEUTZ

CUMMINS

240

8401.

BF8M1015C

КТА

QSX 15

НМ2

10-06

19-С

Мощность номинальная, кВт

368

405

400

441

Количество цилиндров

Минимальная устойчивая частота враще-

600

600-700

600

625

600

ния коленчатого вала на режиме холосто-

го хода, мин^-1

Максимальная частота вращения коленча-

2325

2350

2320

2450

2350

того вала на режиме холостого хода не

более, мин^-1

3-2

Технические характеристики самосвалов

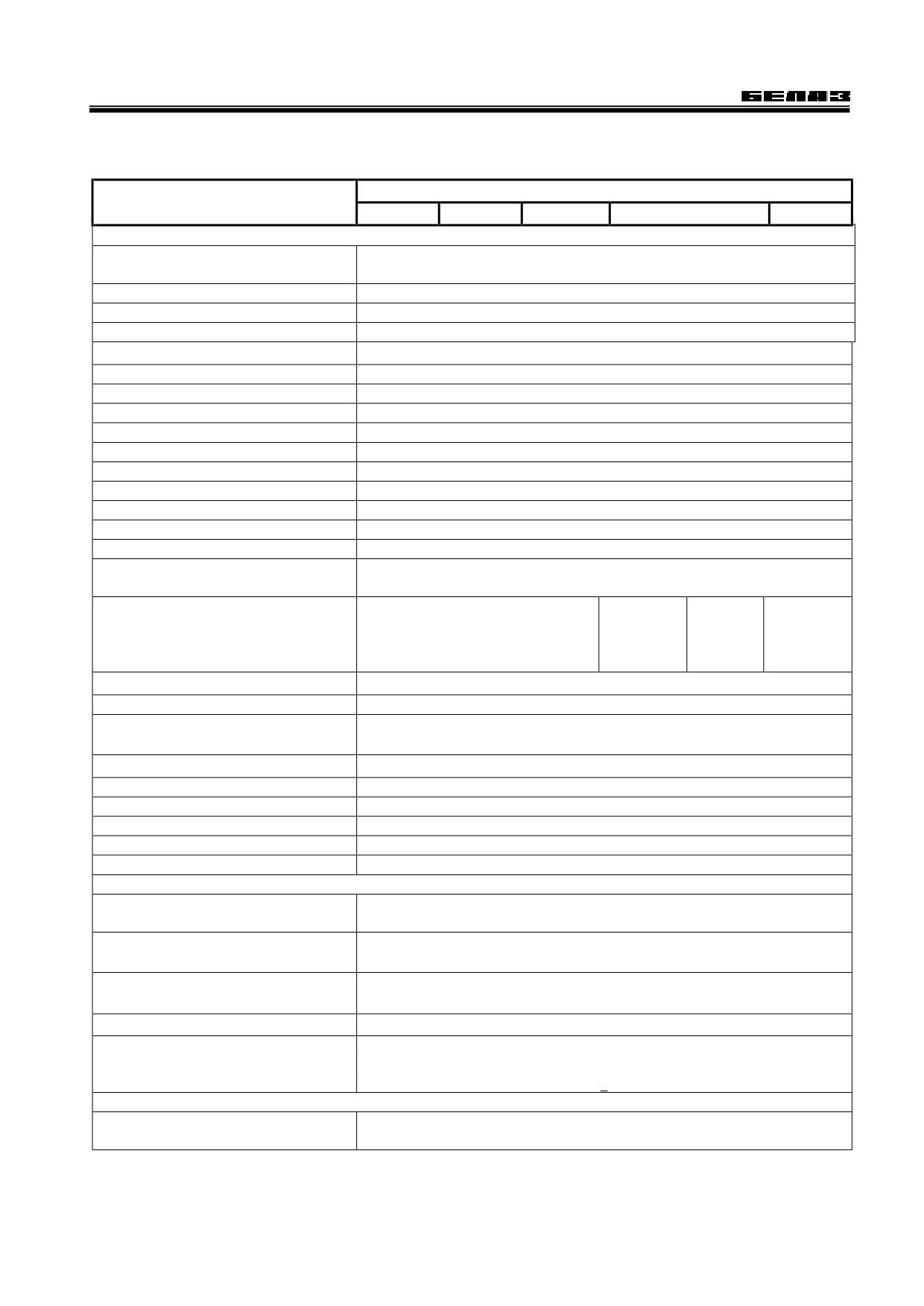

Продолжение таблицы 3.1

Значение параметров

Наименование параметров

7547

75471

7547D

75473

75474

ТРАНСМИССИЯ

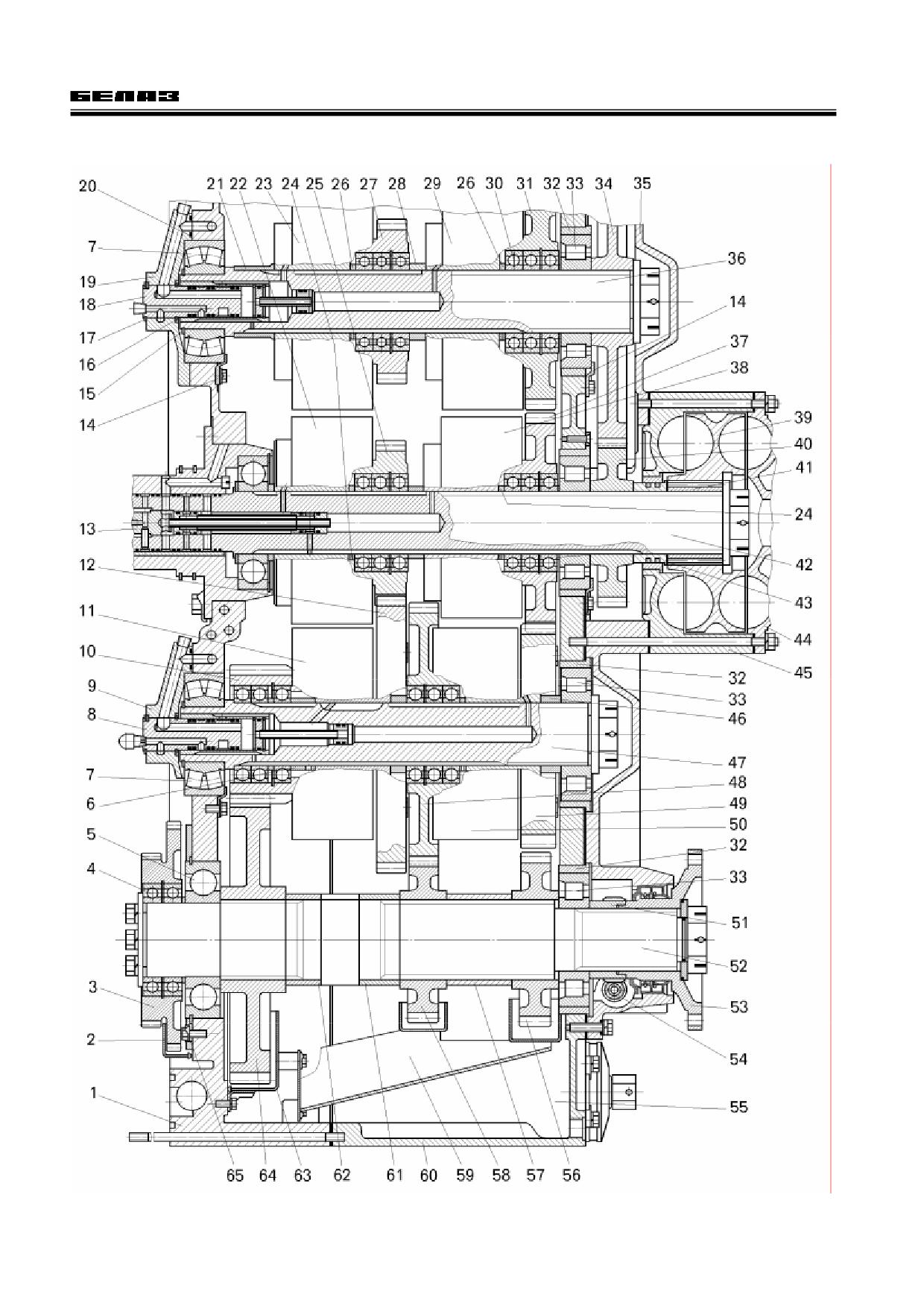

Гидромеханическая передача

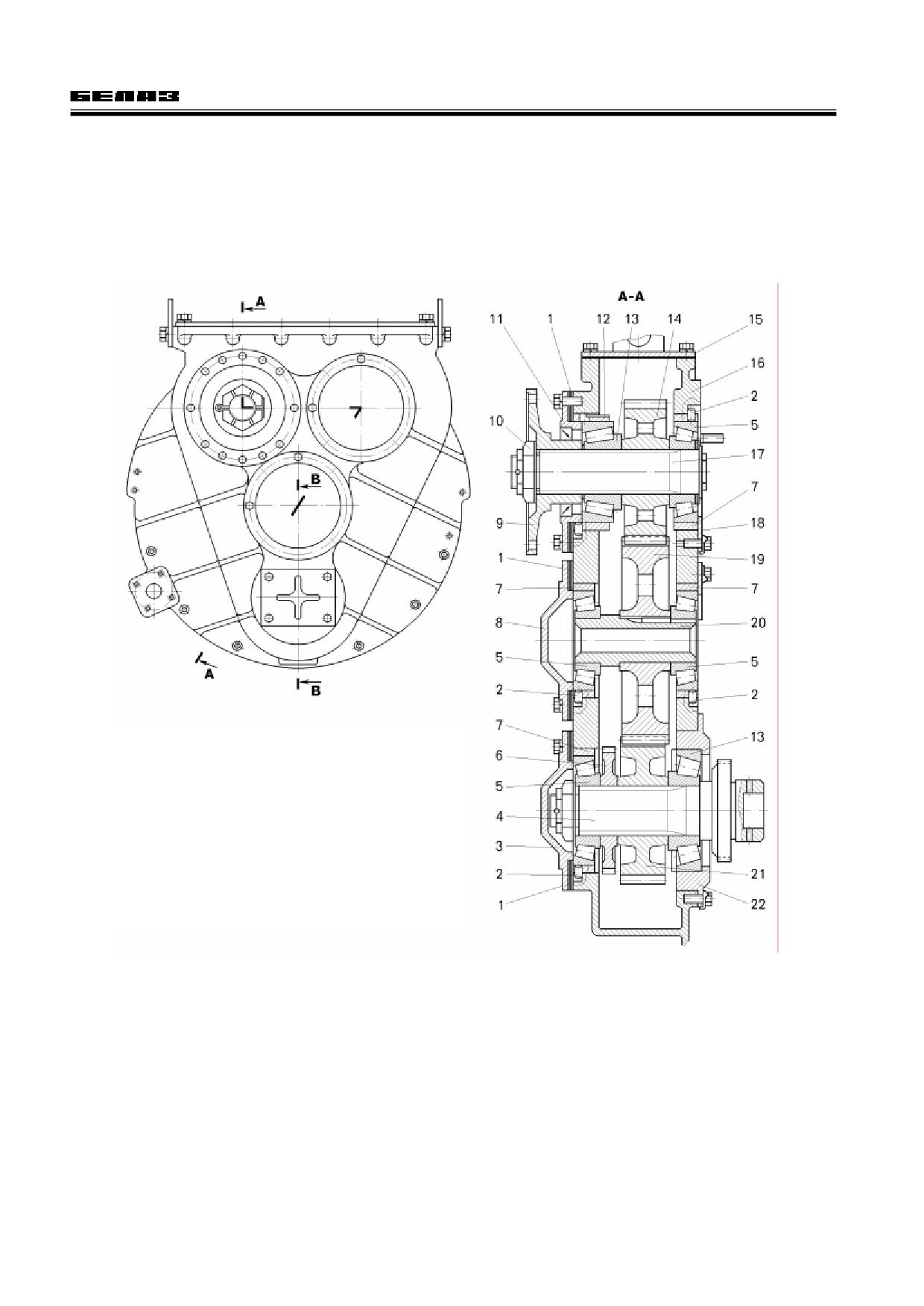

Состоит из согласующей передачи, гидротрансформатора, коробки передач, уз-

лов гидравлической системы и механизма переключения ступеней.

Согласующая передача

Трехвальная с отбором мощности на насосы гидросистемы

- передаточное число

1,0

Гидротрансформатор

Комплексный, одноступенчатый, четырехколесный, с режимом блокировки

Коробка передач

Пятиступенчатая

Передаточные числа ступеней:

переднего хода:

3,84

2,27

III

1,50

1,055

0,625

заднего хода:

6,07

1,67

Механизм управления

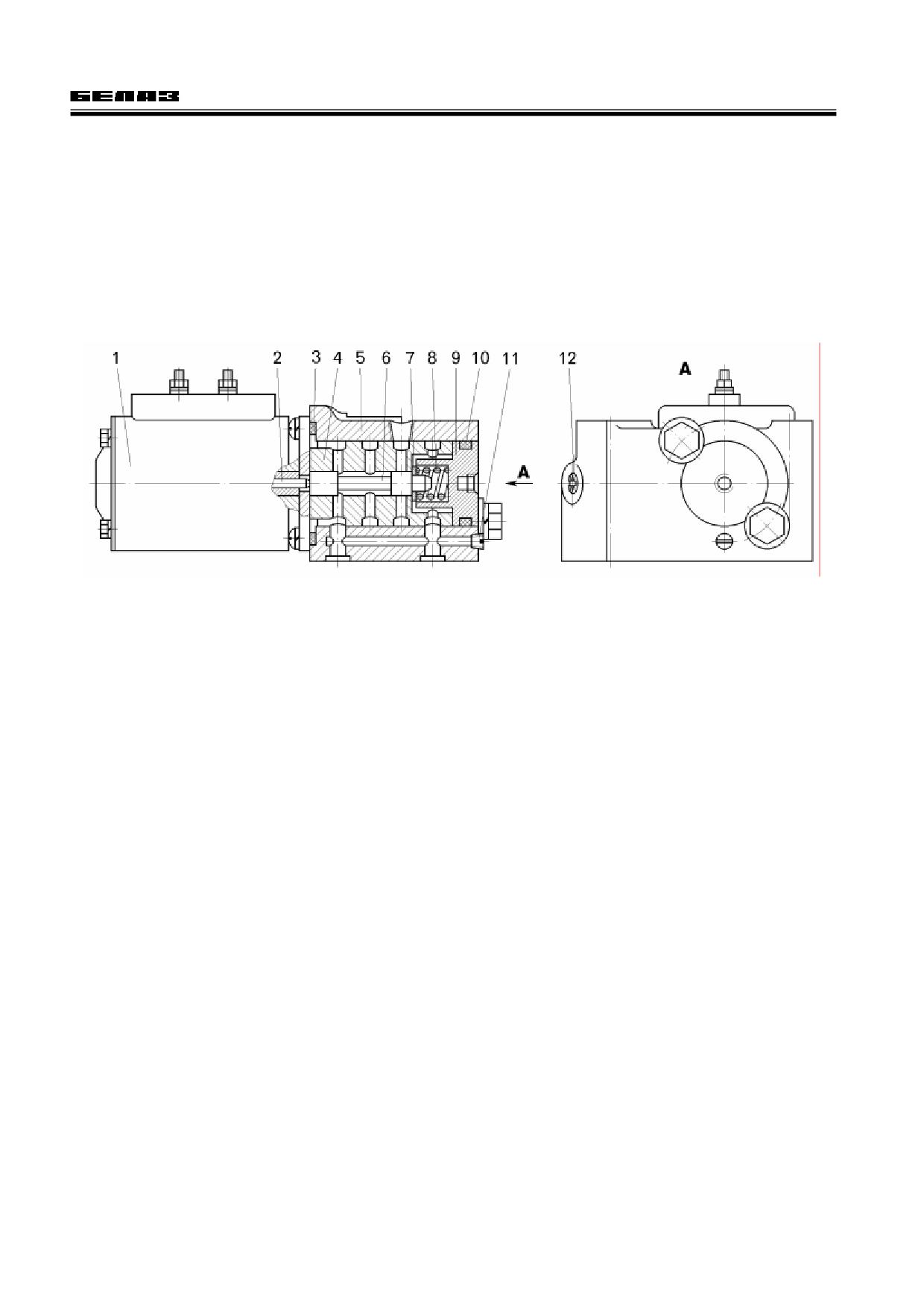

Многодисковые фрикционы и золотниковый гидрораспределитель с электриче-

ским управлением

Тормоз-замедлитель

Гидродинамический, лопастного типа

Гидродина-

мический,

(для са-

мический,

лопастного

мосвала с

лопастного

типа

ММОТ)

типа

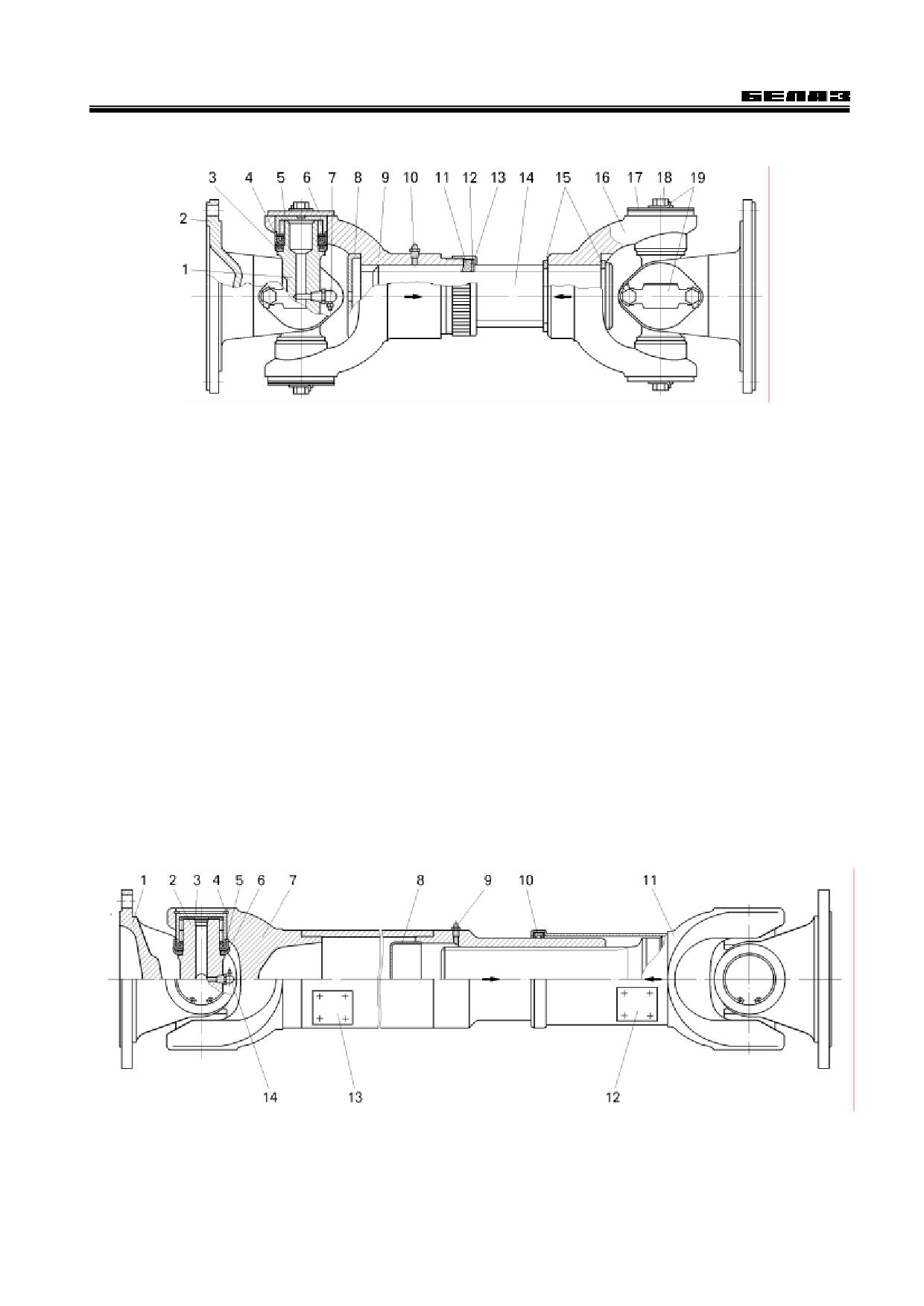

Карданные валы

Открытого типа, шарниры на игольчатых подшипниках

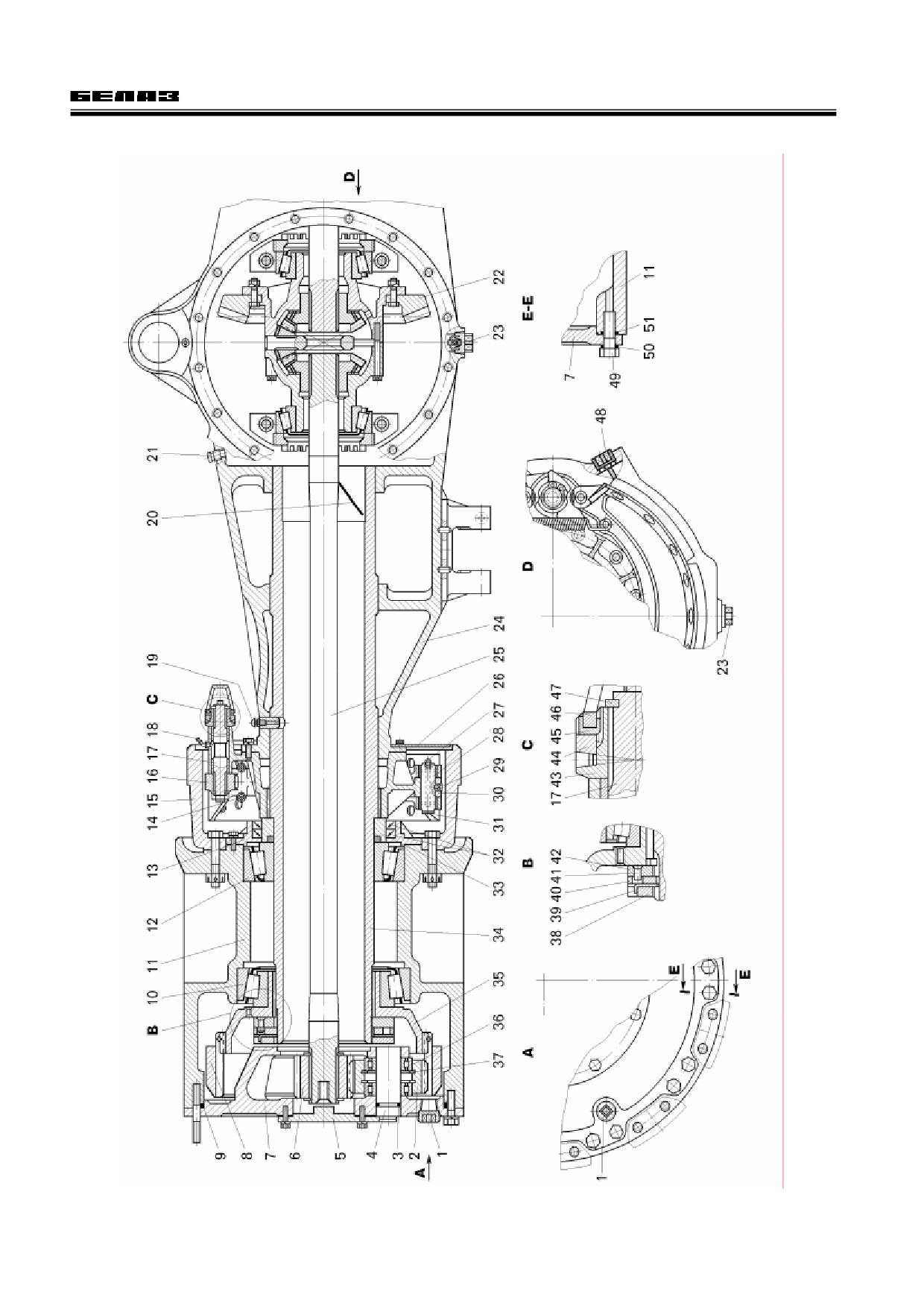

Ведущий мост:

- центральный редуктор главной пе-

Одноступенчатая, пара конических шестерен со спиральными зубьями

редачи

- дифференциал

Конический, с четырьмя сателлитами

- колесная передача

Планетарная, две

Передаточные числа:

- главной передачи

3,417

- колесной передачи

6,0

- общее ведущего моста

20,5

ХОДОВАЯ ЧАСТЬ

Передняя ось

Неведущая, трубчатого сечения с напрессованными кожухами. Поворотные кула-

ки соединены с кожухами шкворнями

Рама

Сварная, продольные лонжероны коробчатого сечения переменной высоты, cо-

единены между собой поперечинами

Подвеска

Зависимая, пневмогидравлическая (пневматическая рессора с гидравлическим

амортизатором).

Колеса

Бездисковые, с бортовыми, замочными и посадочными кольцами

Шины

Бескамерные, пневматические, норма слойности - 36

Обозначение

21.00-35

Внутреннее давление в шинах, МПа

0,575+0,025

РУЛЕВОЕ УПРАВЛЕНИЕ

Тип

Гидрообъемное: гидравлический рулевой механизм и силовой гидроцилиндр.

Управляемые колеса передние

3-3

Технические характеристики самосвалов

Продолжение таблицы 3.1

Значение параметров

Наименование параметров

7547

75471

7547D

75473

75474

ТОРМОЗНЫЕ СИСТЕМЫ

Тормозные механизмы барабанного

Рабочая тормозная система

типа с двумя внутренними колодками

Привод - пневматический, раздель-

ный для передних и задних колес. Ис-

точник сжатого воздуха - двухцилин-

дровый компрессор **

Тормозной механизм барабанного ти-

Стояночная тормозная система

па с двумя внутренними колодками,

постоянно замкнутый, установлен на

ведущем валу главной передачи.

Привод пружинный, управление

пневматическое

Запасная тормозная система

Используется стояночная тормозная система и исправный контур рабочей тормозной

системы

Вспомогательная тормозная

Гидродинамический тормоз-замедли-

тель лопастного типа. Установлен на

система

ведущем валу коробки передач.

Управление электрическое

ЭЛЕКТРООБОРУДОВАНИЕ

Электрическая сеть

Однопроводная, отрицательные выводы источников тока соединены с корпусом са-

мосвала. Подкапотная и переносная лампы включены по двухпроводной схеме

Номинальное напряжение, В

3-4

Технические характеристики самосвалов

Продолжение таблицы 3.1

Значение параметров

Наименование параметров

7547

75471

7547D

75473

75474

Аккумуляторные батареи

6СТ-132,

6СТ-132, четыре, соединены попарно параллельно-последовательно

две соеди-

нены по-

следова-

тельно

Генератор

Переменного тока со встроенным блоком

***

кремниевых выпрямителей

Модель генератора

631.3701

6582.3701

***

Реле-регулятор

21.3702

***

Стартер

Пневмо-

25.3708

***

стартер

Сигнализация о приближении са-

СПВЛ УХЛ-4

мосвала к линии электоропередач

КАБИНА И ПЛАТФОРМА

Кабина

Цельнометаллическая, сварная, однодверная, одноместная, с передним входом, с

дополнительным откидным сиденьем, герметичная, с термошумоизоляцией и мягкой

внутренней обивкой, оборудована системой очистки подаваемого в кабину наружно-

го воздуха.

Кабина оборудована электрическим стеклоомывателем и стеклоочистителем с пан-

тографным устройством, отопителем, сферическими зеркалами заднего вида, кар-

маном для документов, противосолнечным козырьком, вешалками для одежды, пла-

фоном освещения.

Предусмотрено место для медицинской аптечки и термоса. По заказу потребителя

самосвал комплектуется радиоприемником, устанавливаемым в кабине и кондицио-

нером

Сиденье водителя

Пневмоподрессоренное с регулировками расположения по высоте, длине, наклона-

ми спинки и подушки сиденья (возможна установка сидений на механической

подвеске)

Платформа

Ковшового типа с защитным козырьком над кабиной. Днище и борта обогревается

отработавшими газами двигателя. Оборудована устройством для механического

стопорения в поднятом положении, камневыталкивателями.

ОПРОКИДЫВАЮЩИЙ МЕХАНИЗМ

Гидросистема

Объединенная для опрокидывающего механизма платформы и рулевого управления

Тип механизма

Гидравлический, управление электрогидравлическое из кабины

Гидроцилиндры

Телескопические

Насосы

НШ-50М-4, шестеренные

Количество насосов

ЗАПРАВОЧНЫЕ ЕМКОСТИ, л ****

Топливный бак

610

Система охлаждения двигателя

135

173

Система смазки двигателя

Гидромеханическая передача

105

Главная передача ведущего

моста

Колесные передачи

24(12х2)

3-5

Технические характеристики самосвалов

Продолжение таблицы 3.1

Значение параметров

Наименование параметров

7547

75471

7547D

75473

75474

Цилиндры подвески:

24(4х6)

Бак объединенной гидросистемы

160

СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МАТЕРИАЛОВ

золото

0,14741

серебро:

без предпускового подогревателя

16,2339

с предпусковым подогревателем

20,6202

Примечания

1 Знак «*» указывает, что по заказу потребителя может быть установлена платформа другой емкости. Емкость плат-

формы определяется условиями контракта и может быть выбрана из типоразмерного ряда платформ, предлагаемых заводом-

изготовителем.

2 Знак «**» указывает, что вместо двухцилиндрового компрессора может быть установлен одноцилиндровый.

3 Знаком «***» обозначены данные, которые приведены в инструкции по эксплуатации и обслуживанию двигателя.

4 Знак «****» указывает, что приводимые в таблице заправочные объемы, получены по результатам испытаний и яв-

ляются справочными

5 По заказу потребителя на все базовые модели самосвалов и их модификации завод-изготовитель устанавливает

централизованную автоматическую систему смазки.

Таблица 3.2 - Отличительные особенности самосвала-углевоза БелАЗ-75479

(базовая модель - БелАЗ-75473)

Наименование параметров

Значение параметров

ОСНОВНЫЕ ПАРАМЕТРЫ

Грузоподъемность, кг

45000

Габаритные размеры, мм:

- длина

8380

- ширина по зеркалам

4930

- высота (без груза):

- по боковому борту платформы ("погрузочная высота")

3990

- по козырьку платформы

4010

- по козырьку поднятой платформы

8200

Вместимость платформы, м³:

- геометрическая (груз на уровне бортов)

34,5

- номинальная (груз с "шапкой" 2:1)

3-6

Органы управления и оборудование кабины

4 ОРГАНЫ УПРАВЛЕНИЯ,

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ОБОРУДОВАНИЕ КАБИНЫ

4.1 Расположение органов управления и оборудования в кабине самосвала

Расположение органов управления и оборудования в кабине самосвала показано на рисунке 4.1.

Переключатель 1 указателей поворота и света фар расположен с левой стороны рулевой колон-

ки. Он включает в мигающем режиме указатели поворота спереди, сзади и сбоку самосвала, а также

ближний и дальний свет фар:

- при перемещении рычага переключателя вперед включаются указатели правого поворота, а при

перемещении назад - левого поворота самосвала. Переключатель имеет автоматическое устройство

для возвращения рычага в нейтральное положение по окончании поворота. При включении поворота

загорается в мигающем режиме сигнальная лампа, расположенная на панели приборов.

- при перемещении рычага переключателя вверх (нефиксируемое положение) включается даль-

ний свет фар для сигнализации встречному транспорту.

- при перемещении рычага переключателя в среднее фиксируемое положение (при включенном

переключателе света на панели приборов) включается ближний свет фар (свет встречного разъезда), а

в нижнее фиксируемое положение - дальний свет фар.

- при нажатии на торец рычага переключателя включается звуковой сигнал.

Переключатель 3 стеклоочистителя и стеклоомывателя расположен с правой стороны рулевой

колонки. Он имеет четыре фиксируемых и одно нефиксируемое положение.

- в положении "0" все выключено.

- при установке рычага переключателя назад (на себя) в первое и затем во второе положения

включается стеклоочиститель с различной скоростью перемещения щетки.

- при установке рычага переключателя вперед (от себя) щетка стеклоочистителя перемещается с

паузой. При перемещении рычага переключателя вверх (нефиксируемое положение) из любого фикси-

руемого положения включается стеклоомыватель.

- при нажатии на торец рычага переключателя включается звуковой сигнал.

Рисунок 4.1 - Органы управления и

оборудование кабины:

1 -- переключатель указателей по-

ворота и света фар; 2 -- рулевое колесо;

-- переключатель стеклоочистителя и

стеклоомывателя;

-- панель приборов;

5 -- рукоятка управления подачей топлива

при отсутствии воздуха в пневмосистеме;

6 -- пульт переключения ступеней; 7 -- блоки

предохранителей;

-- откидное сиденье;

9 -- кран управления стояночной тормозной

системой; 10 -- рукоятка ручного управле-

ния подачей топлива; 11 -- педаль управле-

ния подачей топлива; 12 -- рукоятка регули-

ровки рулевой колонки по высоте; 13 -- руко-

ятка регулировки рулевой колонки по углу

наклона; 14 -- педаль рабочей тормозной

системы;

-- выключатель тормоза-

замедлителя

4-1

Органы управления и оборудование кабины

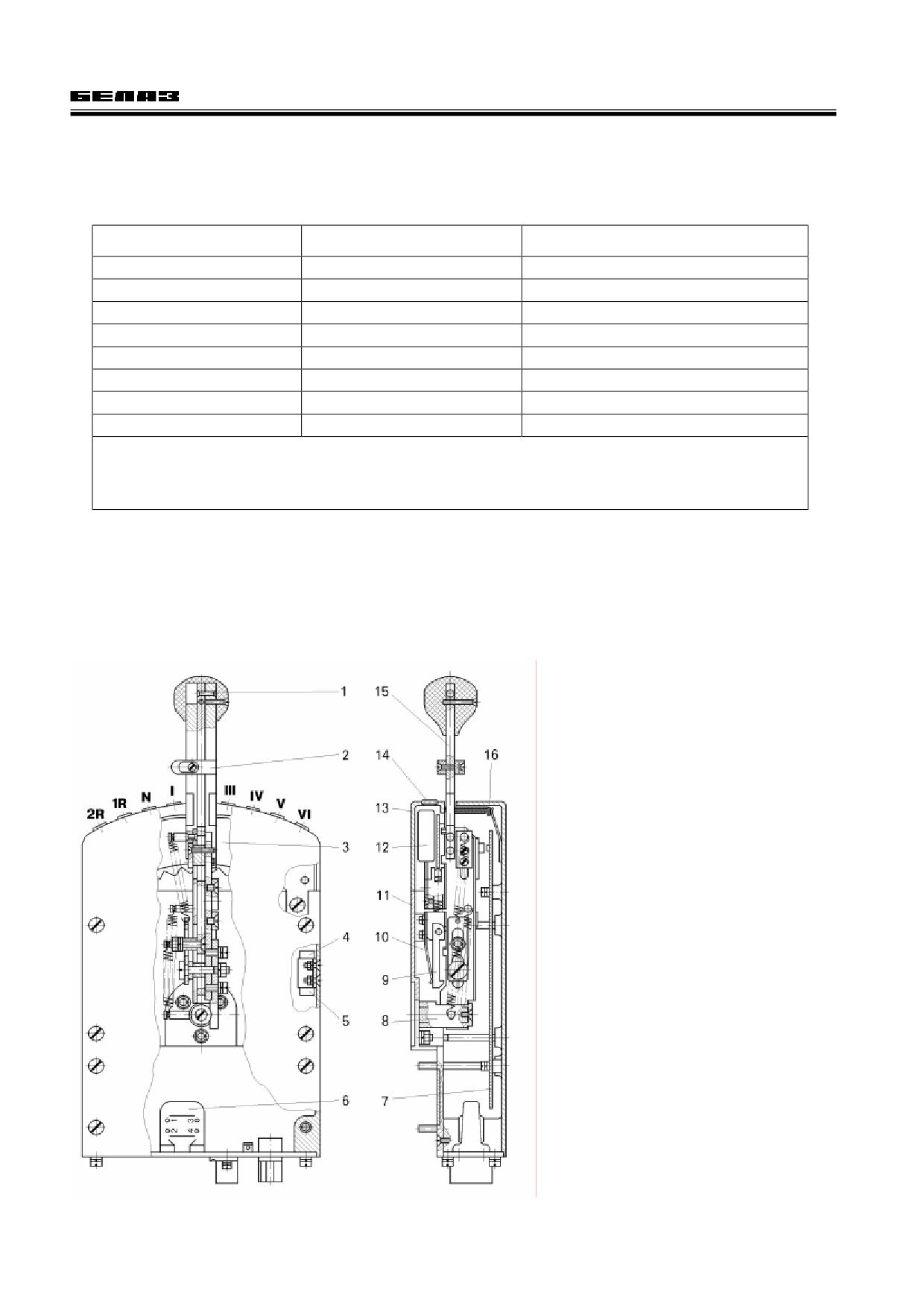

Пульт 6 переключения ступеней (переключатель ступеней) имеет восемь последовательных

фиксированных положений. В это количество входит пять положений переднего хода, нейтральное по-

ложение и два положения заднего хода.

В пульте переключения ступеней имеется дополнительный фиксатор при переходе из нейтраль-

ного положения в положение первой ступени и ступени заднего хода.

Для включения первой ступени или ступени заднего хода необходимо ручку рычага поднять

вверх, и затем переместить в положение первой ступени или ступени заднего хода. Для включения по-

следующих ступеней необходимо нажать на торец рычага и переместить его вперед.

Для экстренного перевода рычага из положения высшей ступени в нейтральное необходимо по-

тянуть рычаг вверх вдоль оси и переместить назад.

В пульте установлена лампа подсветки положений рычага, которая перемещается вместе с рычагом.

Начало движения осуществляется переводом рычага из нейтрального положения в положение

первой ступени или ступени заднего хода. Выключение первой ступени осуществляется переводом ры-

чага пульта управления в нейтральное положение.

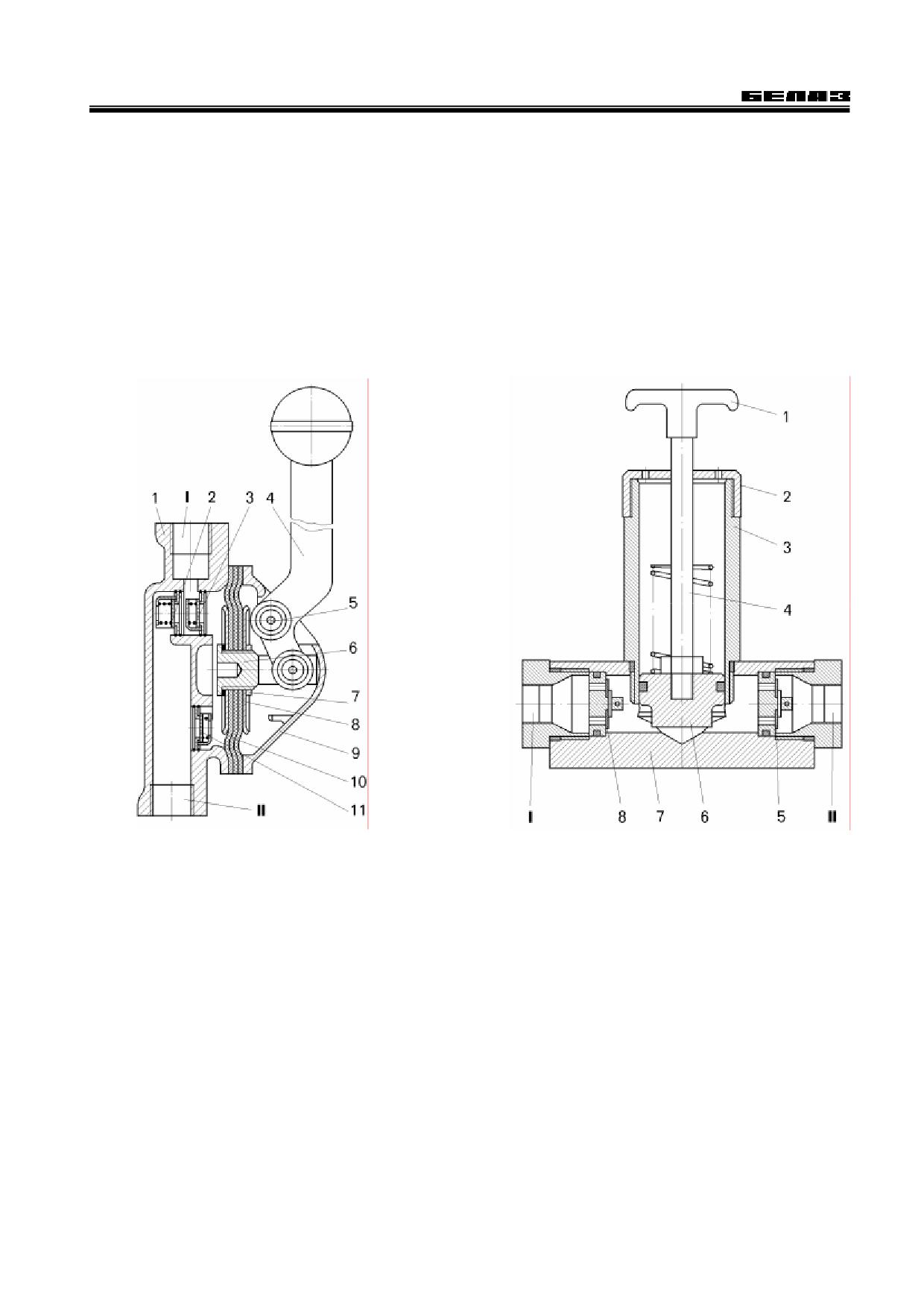

Кран 9 управления стояночной тормозной системой. Чтобы затормозить самосвал стояночной

тормозной системой, рукоятку крана повернуть на себя и отпустить: она зафиксируется в этом положе-

нии. Чтобы растормозить самосвал, потянуть рукоятку вверх для снятия с фиксации и повернуть впе-

ред (от себя).

Рукоятка 10 ручного управления подачей топлива. При перемещении рукоятки вниз частота вра-

щения двигателя увеличивается, а при перемещении вверх - уменьшается.

Педаль 11 служит для управления подачей топлива и изменения частоты вращения коленчатого

вала двигателя

Рукоятки 12 и 13 предназначены для регулировки рулевой колонки по высоте положения руле-

вого колеса и углу наклона:

- для изменения положения рулевого колеса по высоте повернуть верхнюю рукоятку 12, потянуть

рулевое колесо вверх или нажать вниз до требуемого уровня и застопорить, отпустить рукоятку обрат-

но;

- для изменения наклона рулевой колонки нажать нижнюю рукоятку 13, а рулевое колесо потя-

нуть на себя или подвинуть от себя.

Педаль 14 служит для управления рабочей тормозной системой. Для затормаживания самосвала

нажать на педаль. Тормозной эффект будет тем больше, чем больше усилие приложено к педали. Пе-

даль оборудована фиксатором для ее фиксации в заторможенном положении. Для фиксации нажать на

педаль до отказа и затем нажать на фиксатор. Для растормаживания самосвала достаточно нажать на

педаль до отказа и затем отпустить ее.

4.2 Расположение приборов контроля и органов управления на панели приборов

Расположение приборов контроля и органов управления на панели приборов показано на

рисунке 4.2.

Кнопочные выключатели 1, 36 предназначены для отключения жалюзи радиаторов соответст-

венно системы охлаждения гидромеханической передачи и двигателя. Выключатель имеет два фикси-

руемых положения.

В исходном положении кнопки выключателя включено автоматическое управление жалюзи ра-

диаторов. При нажатии на кнопку выключателя жалюзи радиаторов открываются. Возврат в исходное

положение (возврат в автоматический режим) осуществляется повторным нажатием на кнопку.

При автоматическом режиме управления жалюзи радиаторов открываются и закрываются авто-

матически в зависимости от температуры рабочей жидкости.

Кнопочный выключатель 2 предназначен для останова двигателя. Нажать на кнопку и удер-

живать ее нажатой до полного останова двигателя.

Указатель давления 3 предназначен для контроля давления масла в системе смазки двигателя.

В указатель вмонтирована сигнальная лампа аварийного давления масла, которая загорается

при снижении давления масла ниже допустимого.

Указатель температуры 4 предназначен для контроля температуры охлаждающей жидкости в

системе охлаждения двигателя. В указатель вмонтирована сигнальная лампа аварийной температуры

охлаждающей жидкости, которая загорается при повышении температуры выше максимально допусти-

мой.

Контрольная лампа 5 (зеленый светофильтр) сигнализирует о включении указателей поворота.

4-2

Органы управления и оборудование кабины

Контрольная лампа 6 (оранжевый светофильтр) сигнализирует о включении электрофакельно-

го устройства системы пуска двигателя.

Кнопочный выключатель 7 предназначен для проверки исправности контрольных ламп. При

нажатии на кнопку выключателя загораются все исправные лампы на панели приборов.

Контрольная лампа 8 (красный светофильтр) сигнализирует о засорении воздушных фильтров

двигателя.

Контрольная лампа 9 (красный светофильтр) сигнализирует об аварийном уровне жидкости в

системе охлажденеия двигателя.

Контрольная лампа 10 (красный светофильтр) сигнализирует о засорении масляных фильтров

двигателя.

Сигнальные лампы 11 и 12 (красный светофильтр) аварийного давления воздуха в пневмати-

ческом приводе соответственно в переднем и заднем контурах рабочей тормозной системы. Лампы за-

гораются при отсутствии давления воздуха в системе или когда оно еще не достигло заданного значе-

ния после пуска двигателя, а также при аварийном падении давления воздуха из-за неисправности в

пневмосистеме.

Сигнальная лампа 13 (красный светофильтр) загорается мигающим светом при затормаживании

самосвала стояночной тормозной системой и гаснет при растормаживании.

Рисунок 4.2 - Расположение приборов на панели:

1, 36 - выключатели переключения режима управления жалюзи радиаторов соответственно гидромеханической передачи и

двигателя; 2 - выключатель останова двигателя; 3 - указатель давления масла в системе смазки двигателя; 4 - указа-

тель температуры охлаждающей жидкости в системе охлаждения двигателя; 5 - лампа сигнализации о включении указате-

лей поворота; 6 - лампа сигнализации о включении электрофакельного устройства; 7 - выключатель проверки исправности

контрольных ламп; 8 - лампа сигнализации о засорении воздушных фильтров; 9 - лампа сигнализации об аварийном уровне

охлаждающей жидкости; 10 - лампа сигнализации о предельном засорении масляных фильтров двигателя; 11, 12 - лампы

сигнализации об аварийном давлении воздуха соответственно в переднем и заднем контурах рабочей тормозной системы;

13 - лампа сигнализации о включении стояночной тормозной системы; 14 - лампа сигнализации о неисправности реле-

регулятора; 15 - лампа сигнализации о включении блокировки гидротрансформатора; 16 - указатель температуры масла в

гидромеханической передаче; 17 - указатель главного давления масла в гидромеханической передаче; 18 - переключатель

аварийного привода рулевого управления; 19 - выключатель аварийной сигнализации; 20 - индикатор включенной ступени

гидромеханической передачи; 21 - информационное табло; 22, 24 - заслонки отопителя кабины; 23, 26 - выключатели вен-

тиляторов обдува стекла ветрового окна и отопителя кабины; 25 - выключатель системы управления гидромеханической

передачей; 27 - замок-выключатель; 28 - центральный переключатель света; 29 - выключатель «массы»; 30 - переключа-

тель ограничения ступеней; 31 - амперметр; 32 - указатель давления воздуха в пневмоприводе рабочей тормозной систе-

мы; 33 - спидометр; 34 - тахометр; 35 - указатель уровня топлива; 37, 40 - выключатели электромагнитных муфт вен-

тиляторов систем охлаждения соответственно двигателя и гидромеханической передачи; 38 - выключатель освещения

приборов; 39 - переключатель опрокидывающего механизма платформы

Примечание - Позиции 37, 40 устанавливаются на самосвалы в исполнении для холодного климата.

4-3

Органы управления и оборудование кабины

Сигнальная лампа 15 (зеленый светофильтр) загорается при включении блокировки гидро-

трансформатора. При выключении блокировки гидротрансформатора лампа гаснет.

Указатель 16 показывает температуру масла в гидротрансформаторе и тормозе-замедлителе. В

прибор вмонтирована сигнальная лампа (красный светофильтр), которая загорается при повышении

температуры масла в гидромеханической передаче выше максимально допустимой.

Указатель 17 показывает давление масла в главной гидролинии гидромеханической передачи и

тормозе-замедлителе. В прибор вмонтирована сигнальная лампа (красный светофильтр), которая заго-

рается при аварийном давлении масла в гидролинии смазки гидромеханической передачи.

Кнопочный выключатель 18 предназначен для переключения режимов управления аварийным

приводом рулевого управления. Выключатель имеет два фиксируемых положения.

В исходном положении кнопки выключателя включен автоматический режим управления приводом.

При нажатии на кнопку выключателя включается ручной режим управления приводом. Возврат в исход-

ное положение (возврат в автоматический режим) осуществляется повторным нажатием на кнопку.

Ручной режим используется при буксировке самосвала с неисправными двигателем или гидроме-

ханической передачей.

При работе самосвала кнопка выключателя должна быть установлена в положение автоматиче-

ского режима управления приводом.

Выключатель 19 предназначен для включения аварийной сигнализации в случае возникнове-

ния аварийной ситуации на дороге или при аварийном состоянии самосвала. Выключатель двухпози-

ционный, позиции фиксируемые.

В исходном положении кнопки выключателя - все выключено. При нажатии на кнопку включают-

ся в мигающем режиме все указатели поворота и габаритные огни, а также вмонтированная в выключа-

тель сигнальная лампа (красный светофильтр). При повторном нажатии кнопка возвращается в исход-

ное положение.

Индикатор 20 пульта переключения ступеней показывает номер включенной ступени на те-

кущий момент:

1, 2, 3, 4, 5 - ступени переднего хода;

0 - нейтральное положение;

мигающие 1 и 2 - ступени заднего хода.

Кнопочный выключатель 25 предназначен для подключения к электрической сети системы

управления гидромеханической передачей (системы переключения ступеней). Выключатель имеет два

фиксируемых положения.

В исходном положении кнопки выключателя - все выключено. При нажатии на кнопку выключа-

теля система переключения ступеней подключается к электрической сети. Возврат в исходное положе-

ние (отключение системы от электрической сети) осуществляется повторным нажатием на кнопку вы-

ключателя.

Замок-выключатель 27 предназначен для пуска двигателя. Он имеет три положения: первое -

ключ вставлен в замок до упора - к электрической сети подключаются приборы и сигнальные лампы;

второе - ключ повернут на 45^о до заметного сопротивления - включено электрофакельное устройст-

во (в зимнее время); третье - ключ повернут в замке до отказа - включен стартер.

В летний период эксплуатации, когда отключено электрофакельное устройство, для пуска двига-

теля ключ в замке следует поворачивать сразу до отказа.

Центральный переключатель света 28 трехпозиционный: верхнее положение - выключено;

среднее - включены габаритные огни и лампы освещения приборов; нижнее - включены габаритные

огни, лампы освещения приборов и дальний или ближний свет фар. Переключение с дальнего света на

ближний и наоборот осуществляется переключателем указателей поворота.

Выключатель 29 предназначен для подключения аккумуляторных батарей к «массе» самосва-

ла. Для подключения аккумуляторных батарей к «массе» нажать на кнопку выключателя. Отключение

аккумуляторных батарей от «массы» самосвала осуществляется повторным нажатием на кнопку.

Кнопочный переключатель 30 предназначен для установки ограничения переключения ступе-

ней при автоматическом переключении ступеней. Переключатель устанавливается на самосвалы, обо-

рудованные автоматической системой переключения ступеней.

Указатель 32 показывает давление воздуха в пневматическом приводе рабочей тормозной сис-

темы. Верхняя шкала показывает давление воздуха в приводе переднего контура, а нижняя шкала -

давление воздуха в приводе заднего контура.

Реостатный выключатель 38 предназначен для включения ламп освещения шкал приборов и

регулирования степени освещенности их.

4-4

Органы управления и оборудование кабины

Переключатель 39 опрокидывающего механизма платформы трехпозиционный: при изобра-

женном на рисунке положении ручки (нейтральное положение) - отключено, поворот ручки против ча-

совой стрелки до упора подъем платформы, по часовой стрелке - опускание платформы. Для перево-

да ручки переключателя из нейтрального в любое другое положение необходимо нажать на нее до упо-

ра. В ручку вмонтирована сигнальная лампа, загорающаяся при отклонении ручки от нейтрального по-

ложения.

Информационное табло (блок индикации) 21 предназначено для индикации режимов работы

гидромеханической передачи и неисправностей, возникающих при работе самосвала. Оно устанавли-

вается на панели приборов на самосвалах с автоматическим переключением ступеней. Информацион-

ное табло в увеличенном виде приведено на рисунке 4.3.

Рисунок 4.3 - Информационное табло:

(самосвалы с автоматическим

переключением ступеней)

Индикатор «N ПЕР» показывает включенную ступень переднего хода (цифры от 1 до 5).

Индикатор «ДИАПАЗОН» показывает ступень, выше которой блоком (системой управления) уста-

новлен запрет на включение, а при свечении индикаторов «ОВ» или «СУ» - цифровой код ошибочных

действий водителя при управлении гидромеханической передачей или цифровой код неисправности в

системе управления.

Коды неисправностей в системе управления:

0 - непредусмотренная комбинация включения электромагнитов;

5 - неисправность датчика скорости;

6 - короткое замыкание в цепи электромагнитов;

7 - обрыв в цепи электромагнитов.

Коды ошибочных действий водителя:

2 - попытка реверсирования движения без остановки самосвала;

3 - включение первой ступени или ступени заднего хода при отказе датчика скорости;

4 - попытка движения при включенной стояночной тормозной системе;

9 - попытка движения вперед с поднятой платформой

Примечание - Номер кода индицируется на информационном табло после включения кнопки ограничения пе-

реключения ступеней.

Индикатор «Т120 ^оС» информирует, что температура масла в гидромеханической передаче

выше 120 ^оС. В этом случае рекомендуется остановить самосвал и подождать, пока масло охладится.

Индикатор «Т ^оС» информирует, что температура масла в гидромеханической передаче

меньше 30 ^оС и что система управления запрещает двигаться на ступени выше первой.

Индикатор «ТЗ» информирует о включении гидродинамического тормоза-замедлителя.

Индикатор «ГТ» информирует о включении блокировки гидротрансформатора.

Примечание - Выключатель свечей электрофакельного устройства установлен под откидной крышкой

справа от панели приборов. Он предназначен для подключения свечей электрофакельного устройства к электриче-

ской сети самосвала при переходе на зимний период эксплуатации.

4-5

Органы управления и оборудование кабины

4.3 Дополнительная панель приборов

Дополнительная панель приборов (рисунок 4.4) расположена над передним ветровым окном.

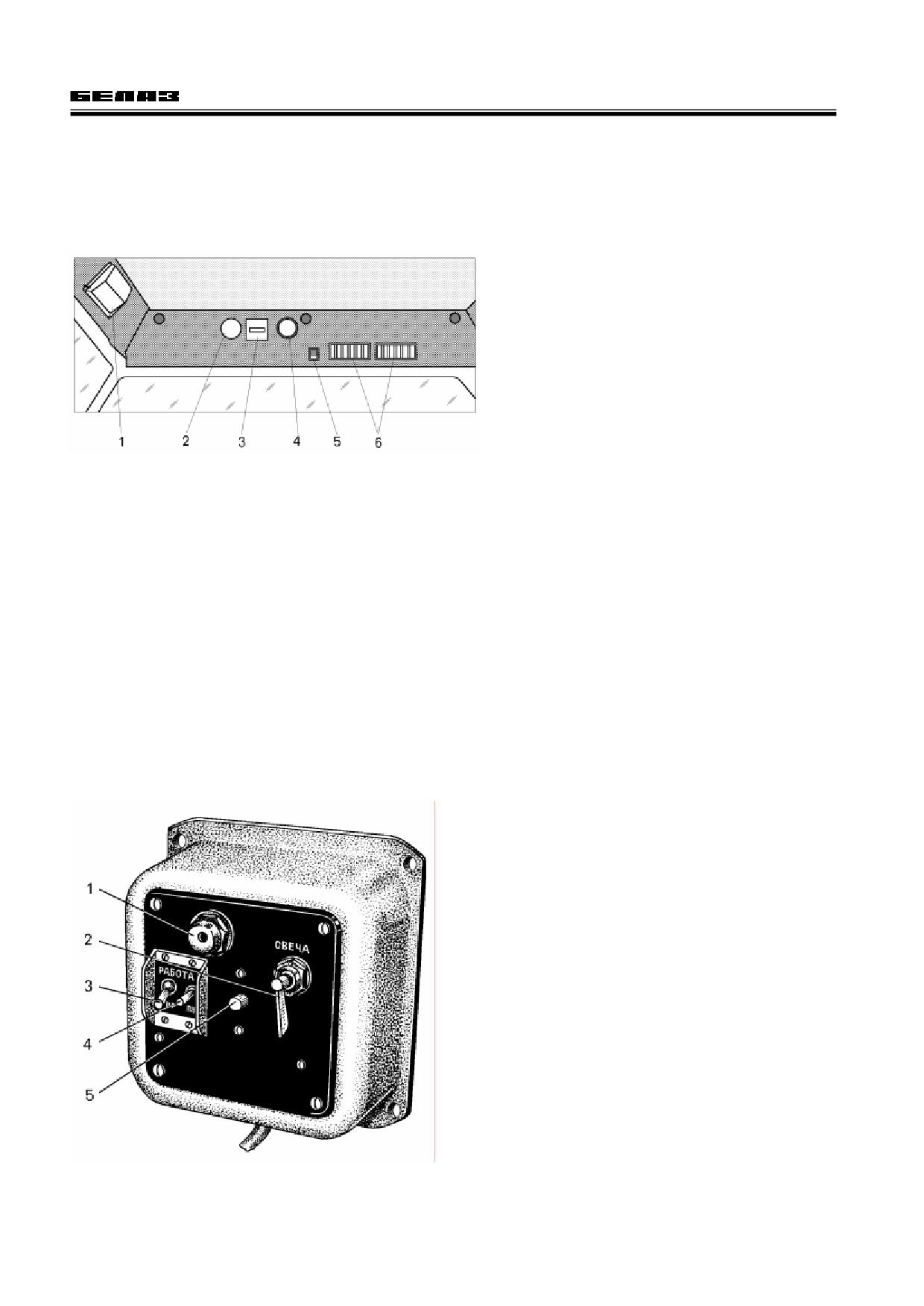

Рисунок 4.4 - Расположение

приборов на дополнительной панели:

1 - плафон освещения кабины; 2 - указатель

температуры масла в системе смазки двигателя;

3 - счетчик моточасов; 4 - вольтметр; 5 - выклю-

чатель вентилятора кабины; 6 - дефлекторы

4.4 Панель управления предпусковым подогревателем двигателя

Панель управления предпусковым подогревателем двигателя установлена на правой боковине,

за бампером. Панель показана на рисунке 4.5.

Контрольная спираль 1 включена последовательно свече накаливания и служит для контроля

за температурой нагревания свечи.

Для включения свечи повернуть рычаг выключателя 2 по часовой стрелке до отказа. В исходное

положение рычаг возвращается автоматически.

Выключатель 3 электромагнитного клапана имеет два положения: верхнее "РАБОТА" - элек-

тромагнитный клапан открыт, топливо поступает к форсунке; нижнее "ПРОДУВ" - клапан закрыт.

Переключатель 4 частоты вращения электродвигателя имеет три положения: верхнее "РАБО-

ТА" - электродвигатель вращается с максимальной частотой; нижнее "ПУСК" - электродвигатель

вращается с уменьшенной частотой; среднее - электродвигатель выключен.

Биметаллический предохранитель 5 защищает цепь электродвигателя предпускового подог-

ревателя от перегрузки. Для восстановления цепи питания электродвигателя после срабатывания пре-

дохранителя необходимо нажать на его кнопку.

Рисунок 4.5. Панель управления предпусковым подогрева-

телем:

1 -- контрольная спираль; 2 -- выключатель накальной

свечи; 3 -- выключатель электромагнитного клапана; 4 -- пе-

реключатель электродвигателя; 5 -- предохранитель биме-

таллический

4-6

Двигатель

5 ДВИГАТЕЛЬ

В главе дается описание и техническое обслуживание тех элементов систем двигателя, которые устанав-

ливаются заводом-изготовителем самосвала для обеспечения работы двигателя как единой системы машины.

5.1 Подвеска двигателя

Подвеска двигателя (рисунки 5.1, 5.2 и 5.3) состоит из передней и двух задних опор.

Передние опоры разные. На самосвалах БелАЗ-7547 передней опорой является поперечная балка

14, шарнирно соединенная с двигателем и своими концами опирающаяся на раму через амортизаторы.

На самосвалах БелАЗ-75471, 75473 передняя опора состоит из верхней и нижней балок. Верхняя

балка прикреплена к картеру двигателя, а нижняя к раме через регулировочные прокладки. Между

верхней и нижней балками установлены амортизаторы.

Задние опоры расположены с обеих сторон картера маховика. Они состоят из кронштейнов, при-

крепленных к картеру маховика, и двух амортизаторов.

Амортизаторы и изготовлены из резины. От попадания нефтепродуктов амортизаторы защищены кожухом.

Регулировочные прокладки служат для регулирования положения двигателя по высоте относительно рамы.

Таблица

5.1

- Установочные размеры подвески двигателя

При установке амортизато-

Мо

дель самосвала

Установочные размеры, мм

БелАЗ

ров необходимо обращать внима-

ние на наличие и правильность ус-

7547

289+1,05

33+1,25

тановки центрирующих штифтов 3,

75471

287+1

31+1

а также на затяжку крепежных дета-

75473

287+1

5+1

лей. При затяжке гаек стяжных бол-

тов должно быть обеспечено плотное, без зазоров, прилегание амортизаторов по всей плоскости к кронштейнам. За-

зоры по поверхностям M и H не допускаются.

Установочные размеры А и В обеспечиваются сжатием амортизаторов на 1 - 2 мм стяжными болтами.

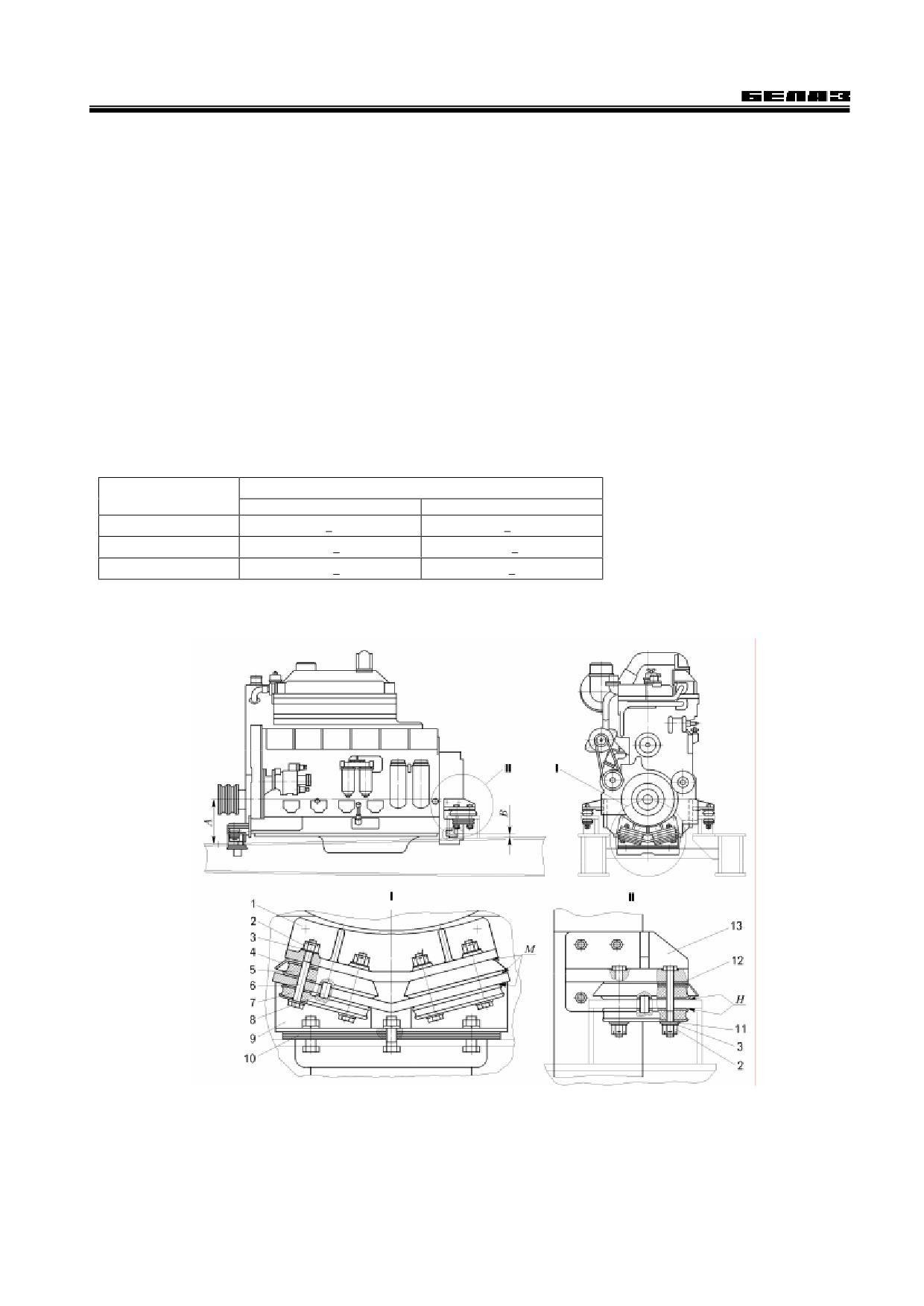

Рисунок 5.1. Подвеска двигателя на самосвале БелАЗ-75473:

I - передняя опора; II - задняя опора;

1 - верхняя балка передней опоры; 2 - гайка; 3 - регулировочные шайбы; 4 - защитный кожух; 5 - верхний амор-

тизатор; 6 - болт; 7 - нижний амортизатор; 8 - штифт; 9 - нижняя балка передней опоры; 10 - регулировочные про-

кладки передней опоры; 11 - шайба (плоская широкая); 12 - регулировочные прокладки задней опоры; 13 - кронштейн зад-

ней опоры

5-1

Двигатель

Рисунок 5.3 - Подвеска двигателя на самосвале БелАЗ-7547D

1- амортизатор нижний; 2 - амортизатор верхний; 3 - кожух защитный; 4 - прокладка регулировочная; 5 - штифт;

6 - болт 2М14х1,5-6g х120; 7 - шайба; 8 - шайба; 9 - гайка; 10 - болт 2М14х1,5-6g х128

5.2 Система смазки

Система смазки двигателя - смешанная, выполнена по принципу «мокрого» картера.

В системе смазки установлен дополнительный охладитель масла - водомасляный теплообменник

(рисунок 5.4). Он закреплен в передней части моторного отсека на кронштейне левого лонжерона рамы, а

для охлаждения масла используется охлажденная в радиато-

рах жидкость системы охлаждения.

Коллектор 5 теплообменника разделен перегородкой на

две полости. Охлаждающая жидкость из радиатора системы

охлаждения через патрубок подводится в полость коллекто-

ра, проходит по охлаждающим трубкам и поступает в другую

полость коллектора, а из нее отводится в двигатель.

Масло в теплообменник подается к выводу II, омывает

охлаждающие трубки снаружи и отводится к двигателю через

вывод I.

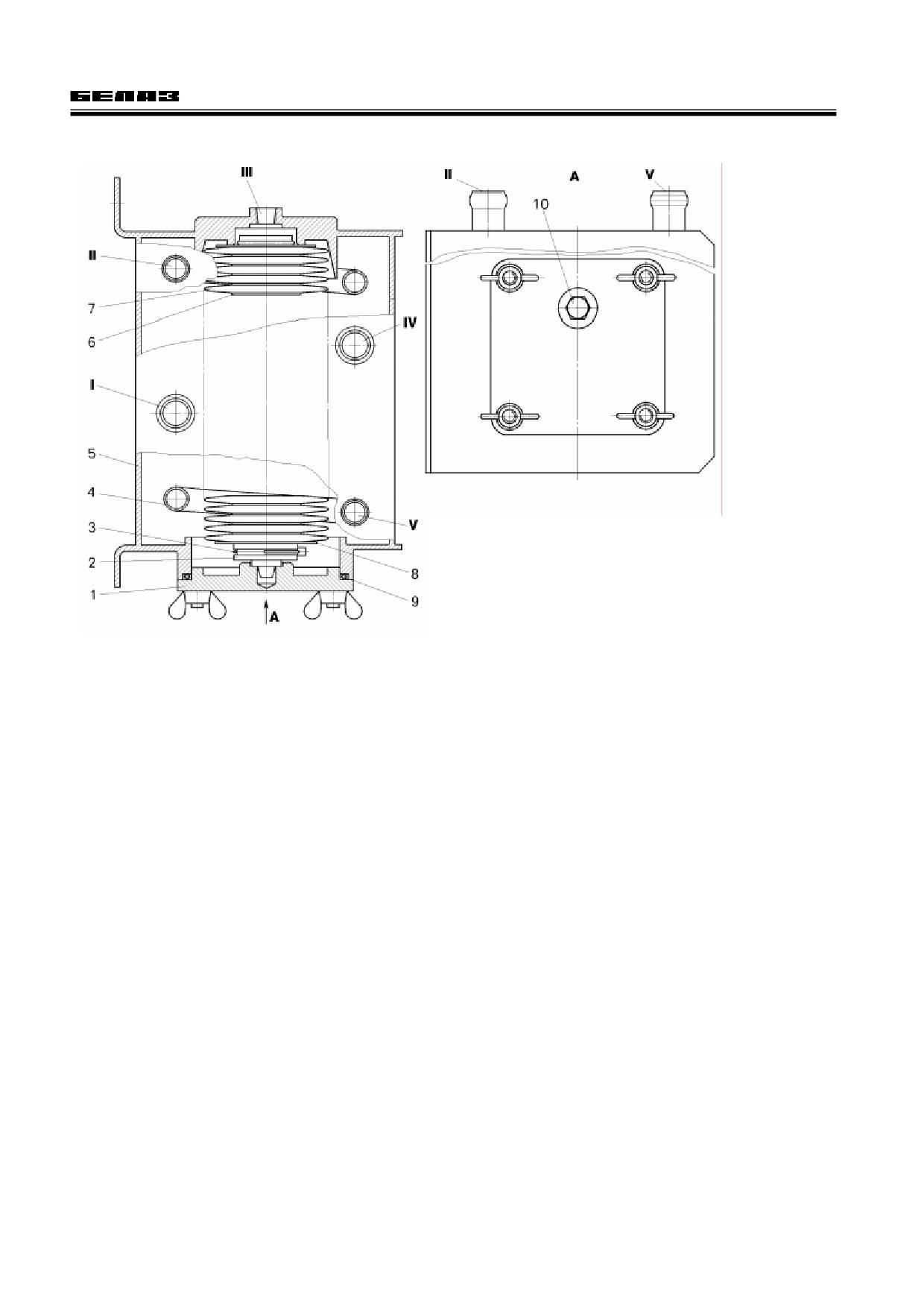

Рисунок 5.4 - Водомаслянный теплообменник:

1 - пробка диагностическаго отверстия (может устанавливаться

сливной кран); 2, 4, 9 - уплотнительные прокладки; 3 - проставка;

5 - коллектор; 6 - уплотнительное кольцо; 7 - охлаждающий элемент

(в сборе); 8 - корпус; 10 - крышка; 11 - пробка дренажного отверстия;

12 - штуцер;

I, II - выводы для отвода и подвода масла; III - канал для подвода

охлаждающей жидкости; IV - канал для подвода охлаждающей жидкости

(расположен симметрично с каналом III и соединен с другой полостью)

5-3

Двигатель

5.3 Система питания

5.3.1 Система питания двигателя топливом

Система питания двигателя топливом (рисунок 5.5) включает топливный бак 1, ручной топли-

вопрокачивающий насос 2, два фильтра 3 предварительной очистки топлива, два топливоподкачиваю-

щих насоса 4, два фильтра 6 окончательной очистки топлива, топливный насос высокого давления,

форсунки и топливопроводы. К системе питания подключены предпусковой подогреватель и электро-

факельное пусковое устройство, предназначенные для облегчения пуска холодного двигателя. Кроме

того на самосвалах, предназначенных для работы в условиях холодного климата, дополнительно уста-

навливается обогреватель топлива.

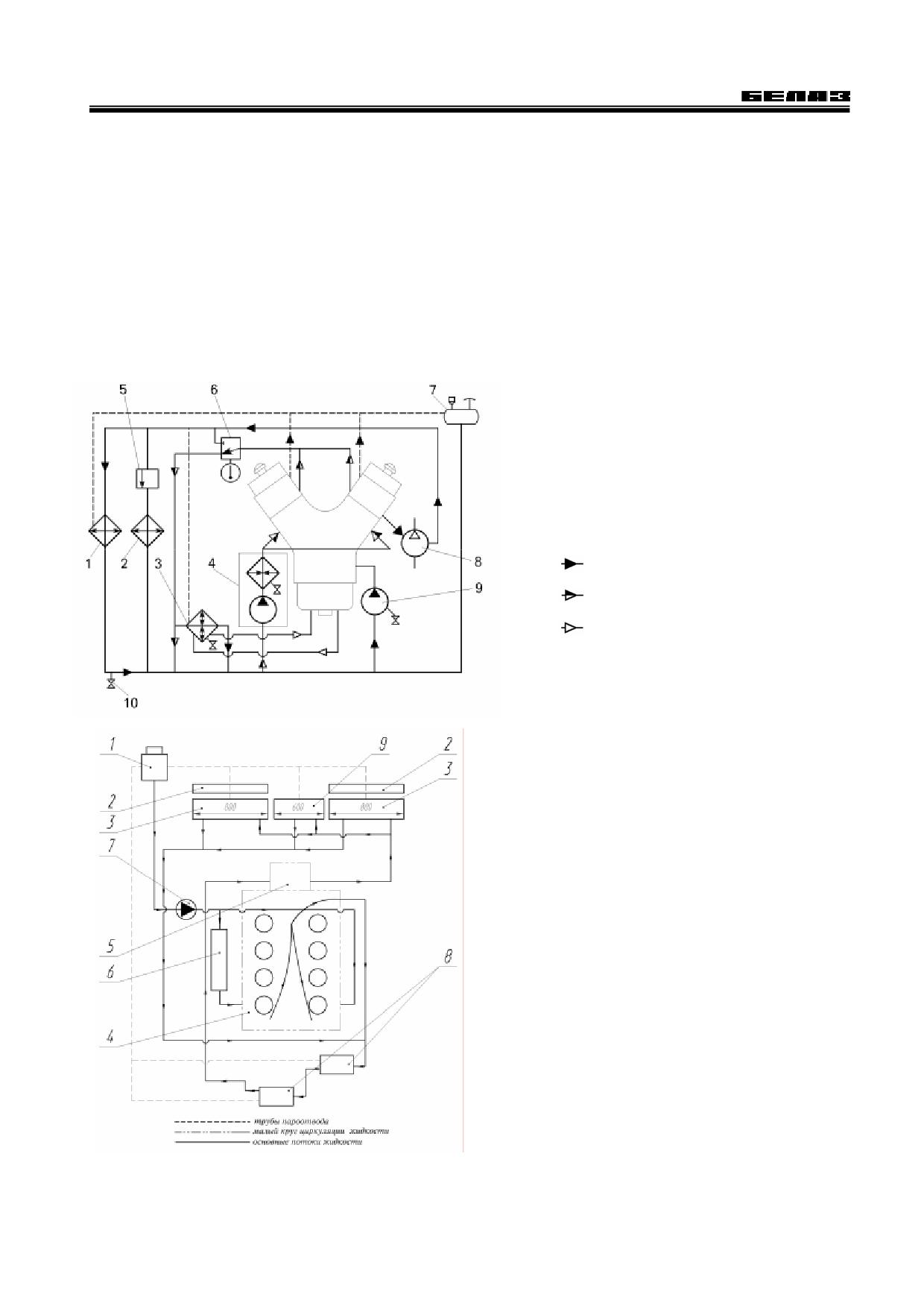

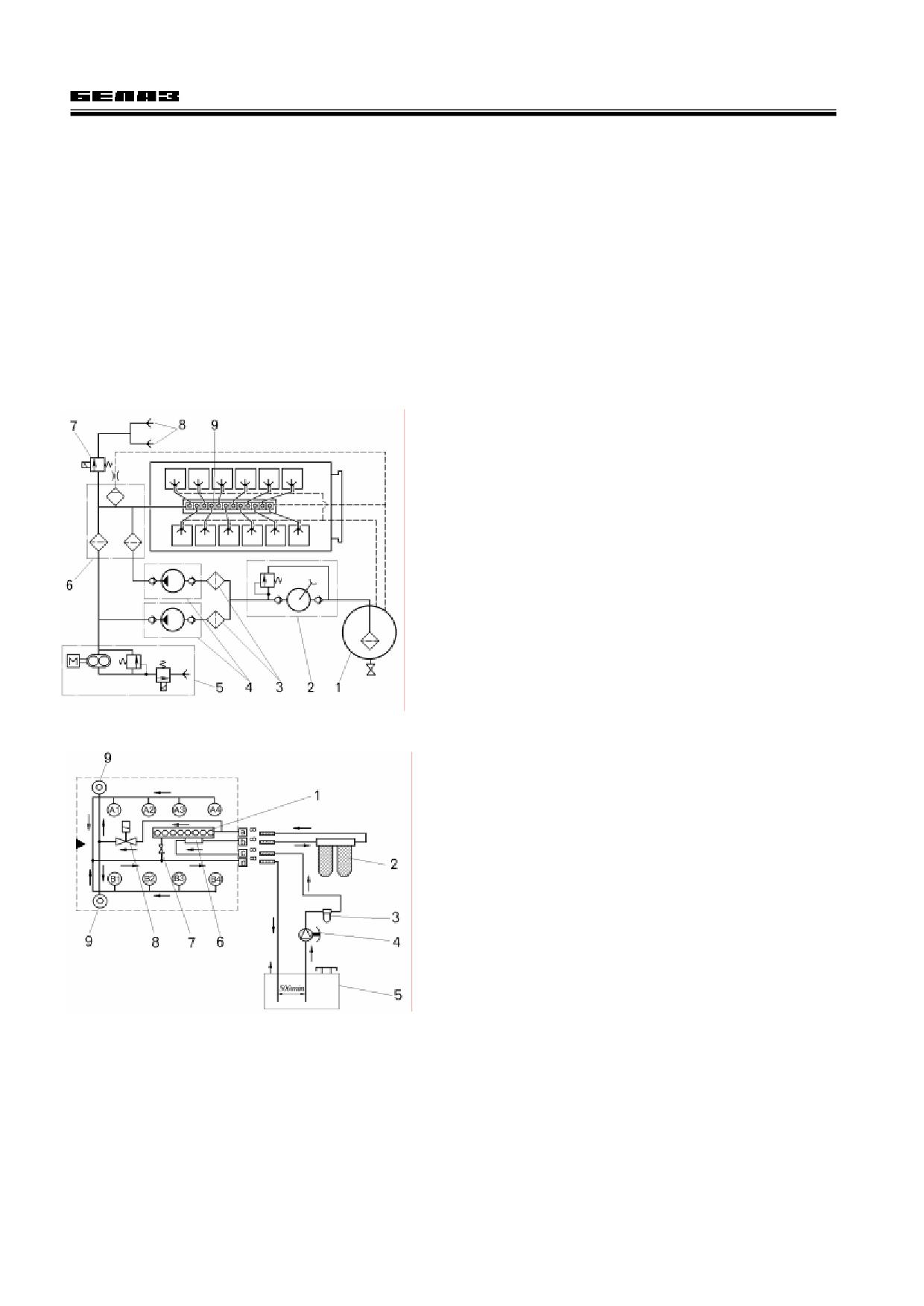

Рисунок 5.5 - Схема системы питания

двигателя топливом:

1 - топливный бак; 2 - ручной топливопрокачивающий на-

сос; 3 - фильтры предварительной очистки топлива; 4 - топли-

воподкачивающие насосы; 5 - предпусковой подогреватель двига-

теля; 6 - фильтры окончательной очистки топлива; 7 - элек-

тромагнитный клапан электрофакельного пускового устройства;

8 - свечи электрофакельного устройства; 9 - топливный насос

высокого давления;

Рисунок 5.6 - Схема системы питания двигателя топливом

самосвала БелАЗ - 7547D

1 - топливный насос высокого давления (ТНВД); 2 - топ-

ливный фильтр; 3 - топливный фильтр грубой очистки; 4 - ручной

топливоподкачивающий насос; 5 - топливный бак; 6 - топливопод-

качивающий насос низкого давления; 7 - перепускной клапан;

8 - магнитный клапан; 9 - факельные свечи

а - к ТНВД; b - к фильтру; с - от бака; d - обратное топ-

ливо

Топливный бак с топливопрокачивающим насосом и предпусковой подогреватель установлены на

раме самосвала. Все остальные узлы и агрегаты системы питания топливом установлены на двигателе

и являются неотъемлемыми его частями.

Топливный бак - сварной конструкции. Забор топлива осуществляется топливозаборником из

нижней части бака. Трубка забора топлива и топливозаборник обогреваются подогретым топливом,

сливающимся из топливного насоса высокого давления. Слив избыточного топлива из насоса высокого

давления и форсунок осуществляется через отверстия в крышке. В баке установлен датчик уровня топ-

лива. В верхней части бака установлен сапун.

На топливном баке рядом с топливопрокачивающим насосом закреплена рукоятка привода ава-

рийного останова двигателя.

5-4

Двигатель

Для слива топлива из бака нужно вывернуть пробку сливного отверстия в нижней части бака на

один оборот и топливо начнет сливаться.

Ручной топливопрокачивающий насос РНМ-1К (рисунок 5.7) мембранного типа, предназначен

для прокачивания системы топливом перед пуском двигателя и в случае попадания в систему воздуха.

Насос установлен на кронштейне рядом с топливным баком.

В насосе имеется всасывающий 10 и нагнетательный 3 клапаны, последовательным открытием

которых при перемещении мембраны обеспечивается подача топлива из бака в систему.

Редукционный клапан 2 предохраняет насос от повреждения в случае увеличения давления в

гидролинии более 0,14 МПа.

Вместо насоса РНМ-1К возможна установка топливопрокачивающего насоса поршневого типа

(рисунок 5.8), который не имеет редукционного клапана.

Рисунок 5.7 - Ручной топливопрокачивающий

Рисунок 5.8 - Ручной топливопрокачивающий насос

насос РНМ - 1К:

поршневого типа:

1 - корпус; 2 - редукционный клапан; 3 - нагнета-

1 - ручка; 2 - крышка; 3 - цилиндр; 4 - шток;

тельный клапан; 4 - рычаг-рукоятка; 5 - ось; 6 - болт;

5 - нагнетательный клапан; 6 - поршень; 7 - корпус;

7 - гайка; 8 - тарелка; 9 - крышка; 10 - всасывающий

8 - всасывающий клапан;

клапан; 11 - мембрана;

I - всасывающий клапан; II - нагнетательный канал

I - нагнетательный канал; I I - всасывающий канал

Обогреватель топлива с фильтром (рисунок 5.9) служит для предварительной очистки топлива

и подогрева его в холодное время года. В корпусе 5 обогревателя установлены фильтр и змеевик 4,

подключенный к системе охлаждения двигателя.

Фильтр состоит из сетчатых фильтрующих элементов 7, применяемых в других фильтрующих

устройствах самосвала и промежуточных шайб 6, поочередно установленных на стержень 2. Размер

ячеек сетки позволяет отделять от топлива механические примеси размером более 0,12 мм. Торцевые

фильтрующие элементы предохранены защитными шайбами 8. В крышке 1 обогревателя имеется

сливное отверстие, закрытое пробкой 10.

В теплое время года обогреватель отключается от системы охлаждения краном, установленным

на шасси рядом с обогревателем.

5-5

Двигатель

Рисунок 5.9 - Обогреватель топлива с фильтром:

1 - крышка; 2 - каркас фильтра; 3 - стопорное уст-

ройство; 4 - змеевик; 5 - корпус; 6 - промежуточная шайба;

7 - фильтрующий элемент; 8 - защитная шайба; 9 - уплот-

нительное кольцо; 10 - пробка сливного отверстия;

I - канал подвода топлива в обогреватель; II - канал

подвода охлаждающей жидкости; III - канал отвода нагретого

топлива; IV - канал забора нагретого топлива для предпуско-

вого подогревателя двигателя; V - канал отвода охлаждаю-

щей жидкости

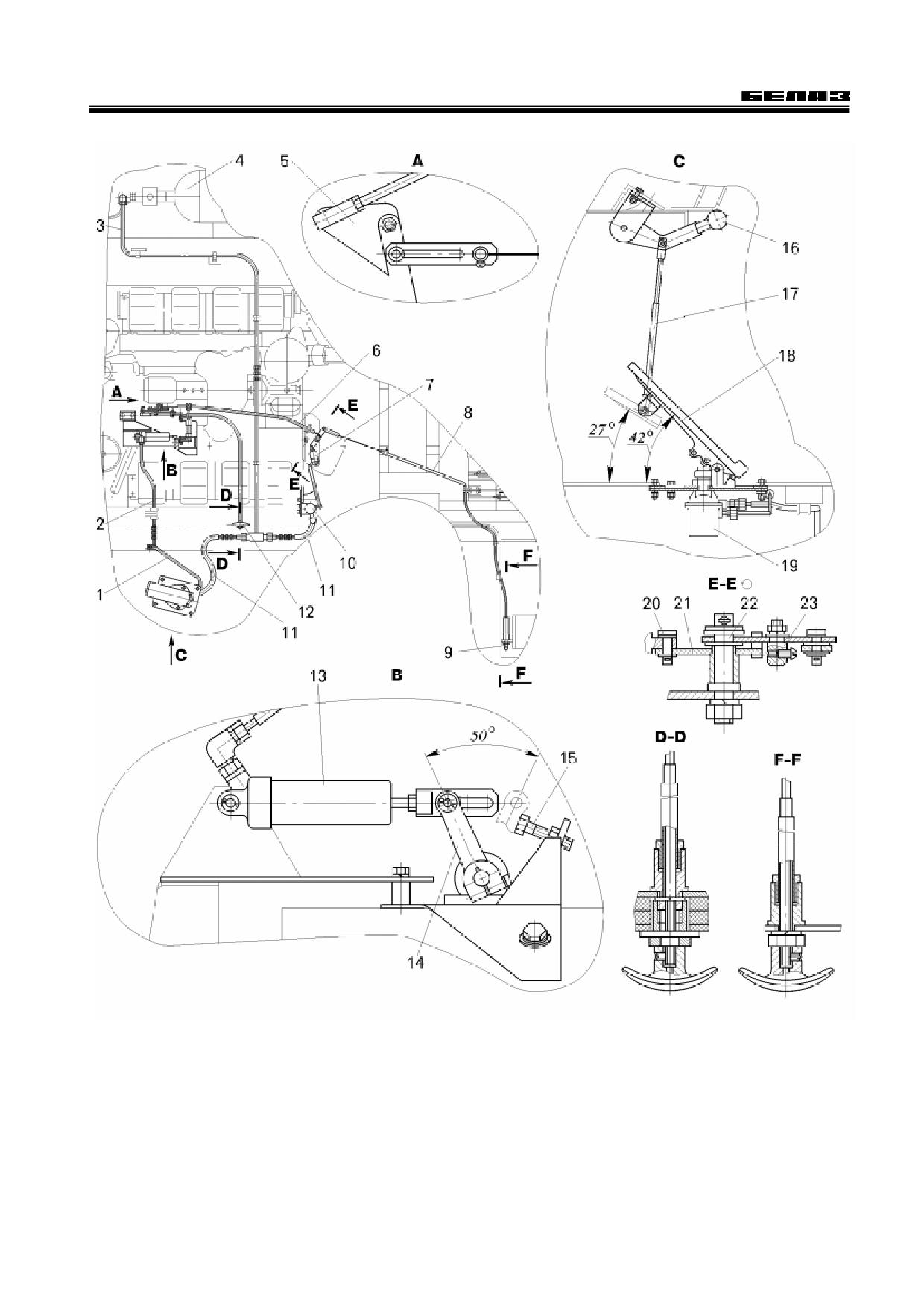

Привод управления подачей топлива самосвала БелАЗ-7547, 75471 (рисунок 5.10) пневмати-

ческий. Управление регулятором частоты вращения коленчатого вала двигателя осуществляется от

педали 18 через пневматический клапан 19 следящего действия. При нажатии на педаль 18 клапан из-

меняет давление воздуха в рабочей пневмолинии и пневмоцилиндре 13, который через систему рыча-

гов воздействует на рычаг 5 регулятора, изменяя частоту вращения коленчатого вала двигателя.

Управление регулятором при отсутствии в пневмосистеме воздуха осуществляется механиче-

ским приводом, связанным с рукояткой 12.

Ручное управление приводом подачи топлива осуществляется рукояткой 16. В рукоятке ручного

управления установлены фрикционные шайбы, обеспечивающие надежную фиксацию ее в конечных и

любом промежуточном положениях.

Останов двигателя осуществляется электропневмомеханическим приводом, который состоит из

пневматического цилиндра 7, трубок, электропневматического клапана 10 и троса 8. Управление при-

водом осуществляется кнопочным выключателем из кабины водителя.

Аварийный останов двигателя осуществляется тросовым приводом с помощью рукоятки 9, уста-

новленной на топливном баке.

5-6

Двигатель

Пневматический клапан следящего действия

предназначен для управления исполнительным механиз-

мом (пневмоцилиндром) привода регулятора частоты

вращения коленчатого вала.

Для герметизации верхней и нижней полостей между

корпусом 16 (рисунок 5.11) и крышкой 8 установлено резино-

вое уплотнительное кольцо 1. Между крышкой и корпусом

зажат корпус 2 первичного клапана, в котором между манже-

той 9 и кольцом 10 установлена гильза 4. В гильзе под дей-

ствием давления воздуха перемещается малый поршень 5, к

которому винтом с пружинной шайбой прикреплен впускной

клапан 20.

В корпусе 16 перемещается большой поршень 15, ко-

торый поджат пружиной 14.

Для предотвращения попадания грязи и влаги в по-

лость крышки 8 толкатель 7 закрывается защитным чехлом.

Сжатый воздух из пневмосистемы постоянно подво-

дится в полость I. При нажатии на педаль привода подачи

топлива силовое воздействие передается на толкатель 7,

малый поршень 5 и впускной клапан 20. При этом гильза 3

следящего механизма перемещается вниз и приоткрывает

выпускное отверстие. Затем впускной клапан 20 отрывается

от седла гильзы следящего механизма и сжатый воздух из

полости I попадает в полость II и, следовательно, в исполни-

тельный пневмоцилиндр привода рычага регулятора часто-

ты вращения коленчатого вала двигателя.

Двигатель увеличивает частоту вращения до тех пор,

пока создаваемое давление на большой поршень 15 пере-

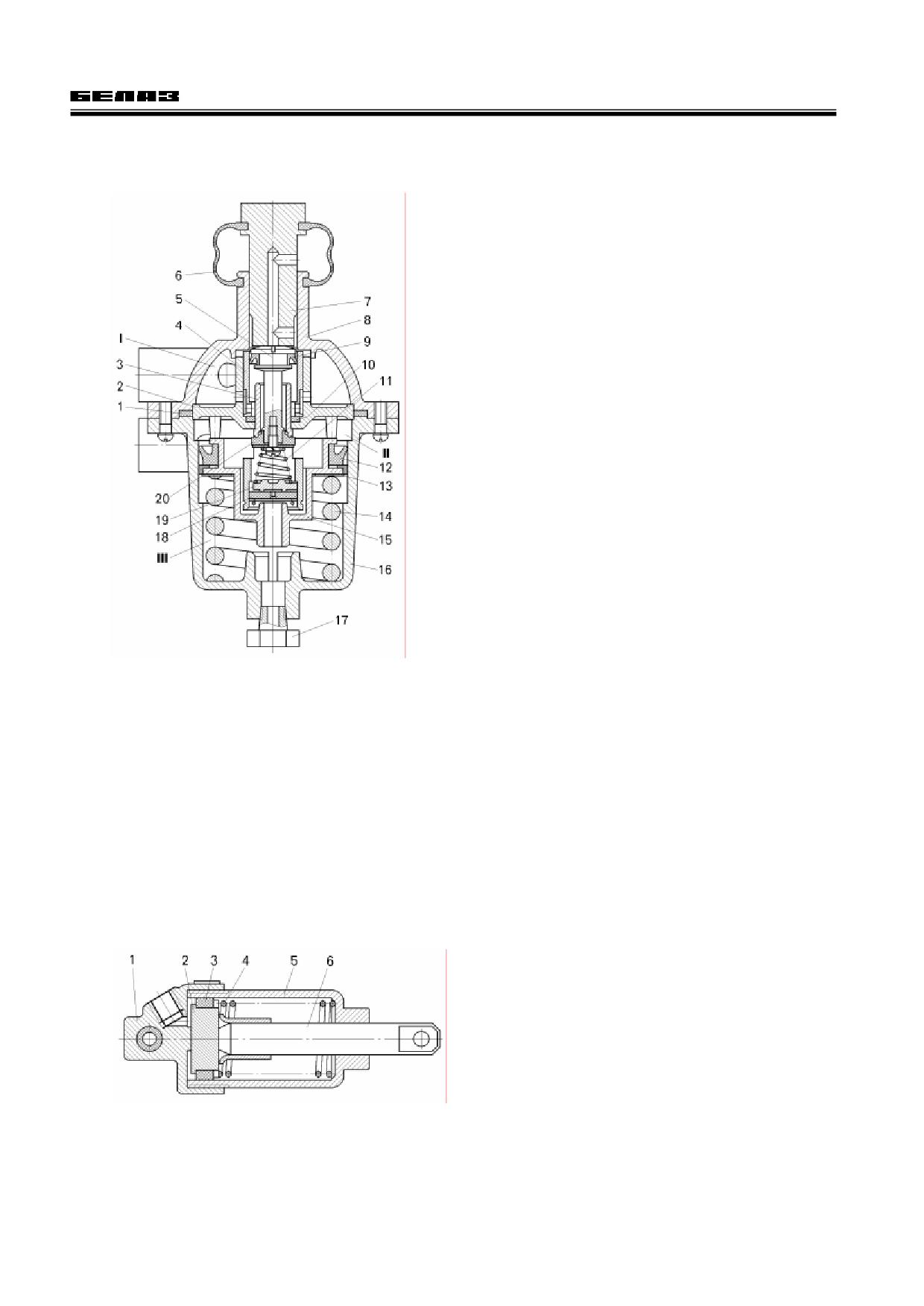

Рисунок 5.11 - Пневматический клапан

следящего действия:

мещает его вниз на такую величину, при которой гильза сле-

1, 10 - уплотнительные кольца; 2 - корпус

дящего механизма не прикрывает своим седлом впускной

первичного клапана; 3 - гильза следящего механизма;

клапан.

4 - гильза; 5 - малый поршень; 6 - чехол;

При снятии усилия с педали привода подачи топлива

7 - толкатель; 8 - крышка; 9, 12 - манжеты; 11,

малый поршень 5 под воздействием воздуха перемещается

14 - пружины; 13 - прокладка; 15 - большой пор-

шень; 16 - корпус; 17 - сапун; 18 - выпускной клапан;

вверх и тянет за собой гильзу 3 следящего механизма. При

19 - шайба; 20 -впускной клапан;

этом открывается выпускной клапан 18 и воздух из полости II

I , II , III - полости

переходит в полость III, которая через сапун 17 соединена с

атмосферой.

Пневматические цилиндры (рисунок 5.12) предназначены для управления регулятором частоты

вращения коленчатого вала двигателя и для останова двигателя. Пневматический цилиндр, установ-

ленный в приводе управления регулятором частоты вращения коленчатого вала двигателя, имеет диа-

метр 35 мм и ход поршня 65 мм. Пневматический цилиндр, установленный в приводе останова двига-

теля, имеет диаметр 35 мм и ход поршня 25 мм.

Рисунок 5.12 - Пневматический цилиндр:

1 - крышка; 2 - поршень; 3 - манжета;

4 - возвратная пружина; 5 - корпус; 6 - шток;

Привод управления подачей топлива самосвала БелАЗ-75473, БелАЗ-7547D(рисунок 5.13;

рисунок 5.14) механический. Он обеспечивает регулирование цикловой подачи топлива в двигатель и

частоту вращения коленчатого вала от упора минимальных до упора максимальных оборотов коленча-

того вала двигателя. Педаль привода фиксируется только в положении минимальной устойчивой час-

тоты вращения двигателя. В рукоятке ручного управления установлены фрикционные шайбы, обеспе-

5-8

Двигатель

чивающие надежную фиксацию ее в конечных и любом промежуточном положениях.

Управление подачей топлива осуществляется педалью 9. Педаль через рычаг 13, тягу 12, трос

дистанционного управления 4 поворачивает рычаг регулятора.

При монтаже привода или его элементов необходимо педаль установить в положение, удобное

для водителя - под углом 55^о (приблизительно) как показано на рисунке. И после этого «ход педали»

регулируется тягами (положением наконечников на тягах и троса в кронштейнах 10, 3) так, чтобы рычаг

регулятора топливного насоса поворачивался от упора минимальной до упора максимальной частоты

вращения коленчатого вала двигателя.

Тяги необходимо обязательно застопорить стопорными гайками.

На рисунке элементы привода показаны в положении минимальной частоты вращения двигателя.

Аварийный останов двигателя имеет электрический привод.

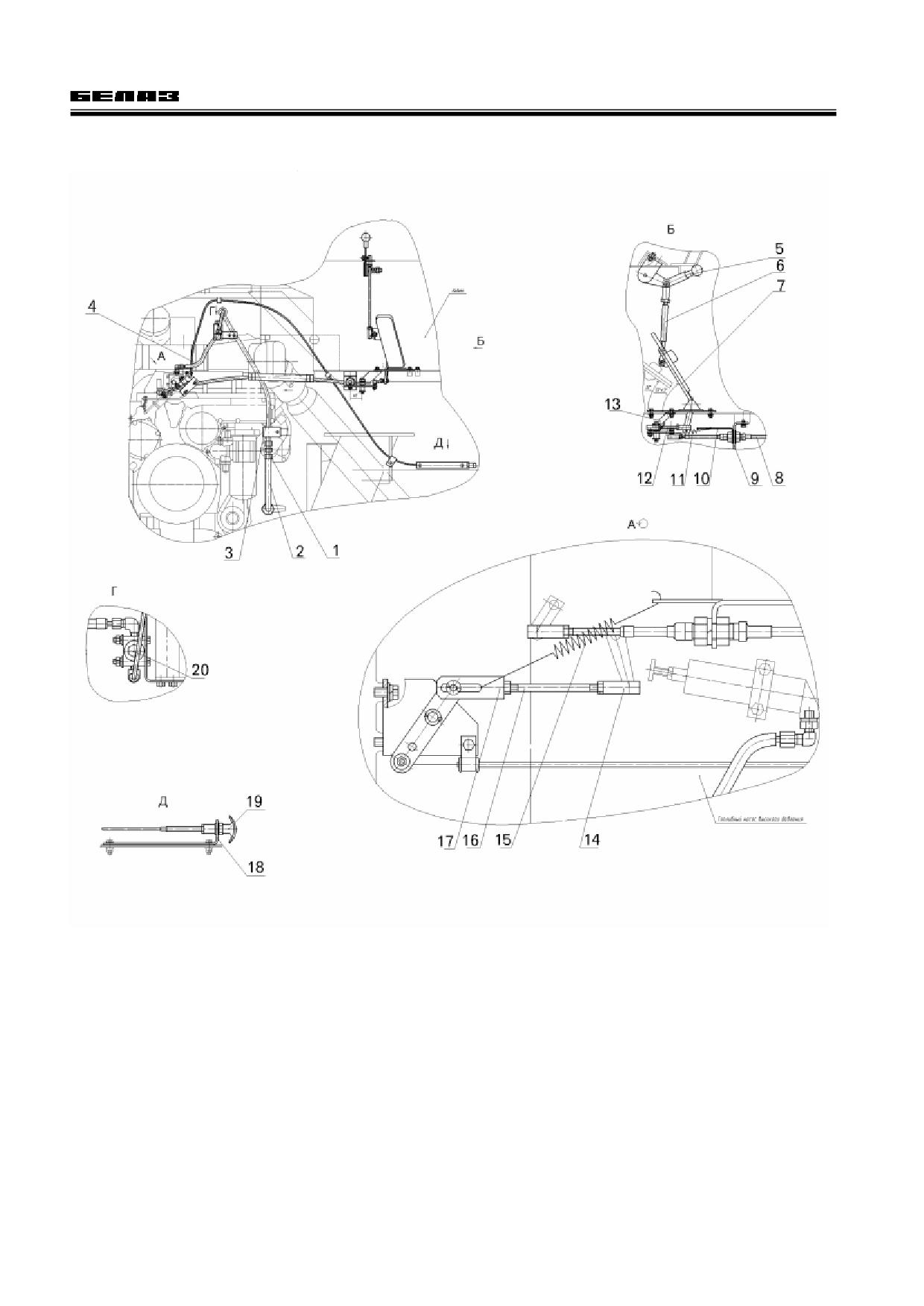

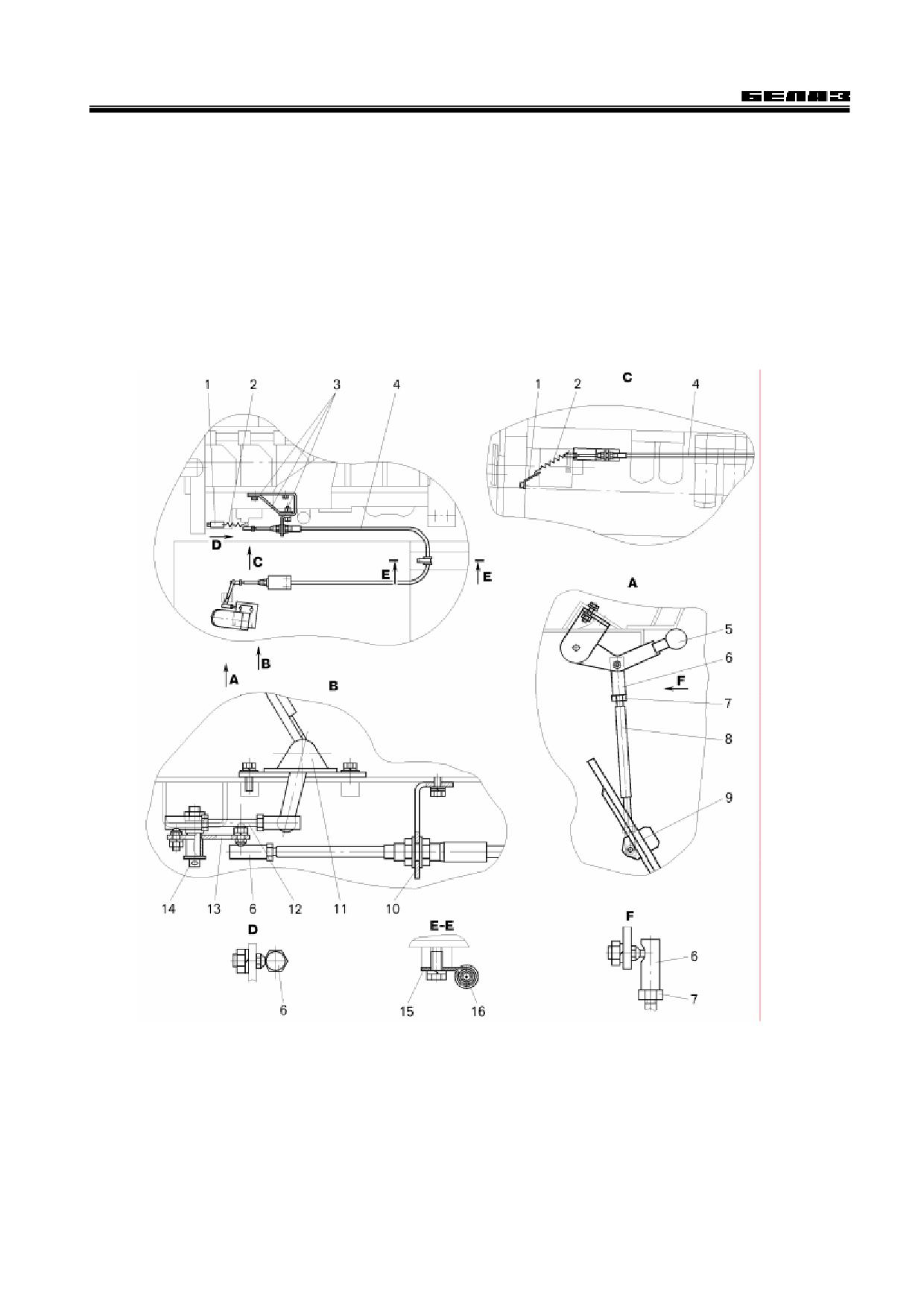

Рисунок 5.13 - Привод управления подачей топлива самосвала БелАЗ-75473:

1 - пластина; 2 - оттяжная пружина; 3, 10 - кронштейны; 4 - трос управления подачей топлива; 5 - рукоятка

ручного управления подачей топлива; 6 - наконечник со сферическим шарниром; 7 - стопорная гайка; 8, 12 - тяги;

9 - педаль; 11 - опора педали; 13 - рычаг; 14 - ось; 15 - кляммер; 16 - прокладка

5-9

Двигатель

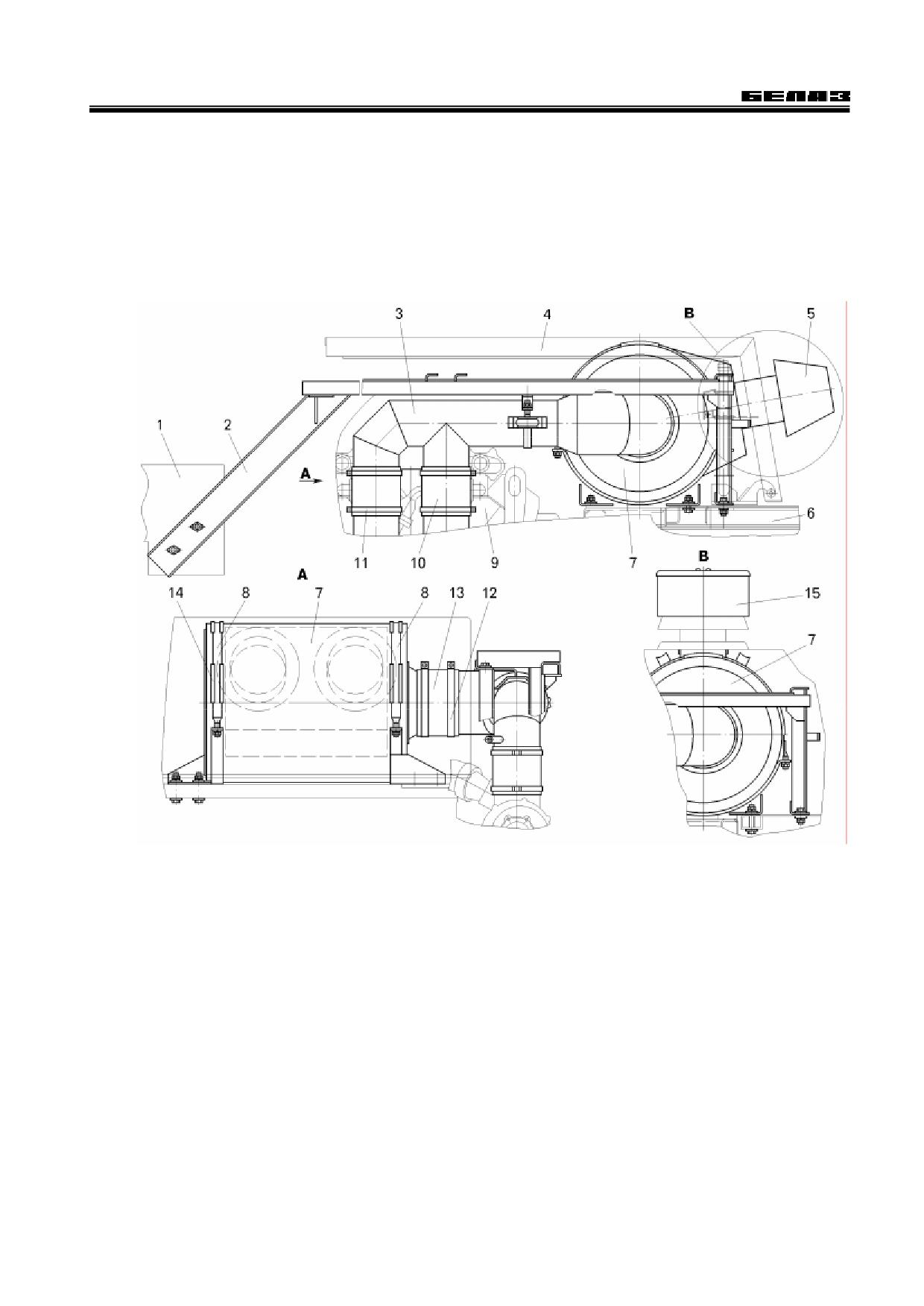

Рисунок 5.16 - Система питания двигателя воздухом самосвала БелАЗ-7547D

1 - лента; 2 - датчик сигнализации засоренности воздушных фильтров; 3 - фильтр воздушный; 4 - хомут; 5 - про-

кладка; 6 - двигатель; 7 - шланг; 8 - трубопровод; 9 - кронштейн; 10 - шланг; 11 - хомут; 12 - капот боковой; 13 - крыло

правое; 14 - кронштейн

Для очистки воздуха на самосвале установлен воздушный фильтр с картонными фильтрующими

элементами (рисунок 5.17).

Воздушный фильтр - комбинированный трехступенчатый, с картонными фильтрующими

элементами. Фильтр состоит из корпуса 6, основного 12 и предохранительного 11 фильтрующих

элементов и двух циклонов 1.

Под действием разрежения во всасывающей полости турбокомпрессоров двигателя наружный

воздух через завихрители засасывается в циклоны 1 для предварительной очистки (первая ступень). В

завихрителях воздух получает вращательное движение. В результате резкого изменения направления

и закручивания потока воздуха крупные частицы пыли и влаги под действием центробежных сил отде-

ляются от воздушного потока и отбрасываются к стенкам корпуса циклона, и через щели 3 удаляются

за пределы циклона.

Воздух, очищенный в циклонах, поступает для очистки во вторую ступень со сменным основным

фильтрующим элементом 12. Проникая через поры фильтрующего картонного элемента, воздух очи-

5-12

Двигатель

щается от мелких частиц пыли и попадает во всасывающий трубопровод через третью ступень с пре-

дохранительным фильтрующим элементом 11.

Предохранительный

элемент защищает систе-

му питания двигателя воз-

духом от попадания в нее

пыли в случае механиче-

ского повреждения основ-

ного элемента.

Фильтрующие эле-

менты неразборные изго-

товлены из специальной

пористой гофрированной

бумаги, обладающей низ-

ким сопротивлением для

прохода воздуха и высокой

фильтрующей способно-

стью. Фильтрующие эле-

менты выполнены в виде

цилиндров и состоят из

бумажного фильтра, внут-

реннего и наружного за-

щитных кожухов, изготов-

ленных из металлического

перфорированного листа,

верхней и нижней крышек.

В фильтре установлены

один основной и один пре-

дохранительный

фильт-

рующие элементы, закреп-

ленные на держателе

гайками 8 и 14.

Очищенный

фильтрах воздух по вса-

сывающему воздухопро-

воду поступает к турбо-

компрессору.

Для контроля со-

стояния

фильтрующего

элемента

на трубе за

фильтром установлен дат-

чик засоренности фильт-

ров. Когда засоренность

фильтрующих элементов

достигает предельно до-

пустимого состояния, раз-

режение в трубе за фильт-

ром увеличивается, мем-

брана датчика прогибает-

ся, замыкает его контакты

и в кабине на панели при-

боров загорается лампа,

сигнализирующая о необ-

ходимости очистки или за-

мены основного фильт-

рующего элемента.

Рисунок 5.17- Воздушный фильтр:

1 - моноциклон очистки воздуха; 2 - гайка крепления бункера-пылесборника; 3 - отверстия для выброса пыли;

4 - бункер-пылесборник; 5, 9 - уплотнительные кольца; 6 - корпус; 7 - держатель фильтрующего элемента; 8 - гайка

крепления предохранительного фильтрующего элемента; 10 - передняя крышка основного фильтрующего элемента;

11 - предохранительный фильтрующий элемент; 12 - основной фильтрующий элемент; 13 -упорная шайба; 14 - гайка

крепления основного фильтрующего элемента; 15, 16 -уплотнительные прокладки;

А - вариант установки моноциклона с бункером-пылесборником;

5-13

Двигатель

5.4 Система выпуска отработавших газов двигателя

Система выпуска отработавших газов (рисунки 5.18; 5.19) служит для глушения шума и выброса

отработавших газов в атмосферу. Она состоит из труб, поворотных шарниров, уплотнительных эле-

ментов (в местах ввода отработавших газов в платформу) и глушителя.

Двойной сферический шарнир обеспечивает компенсацию температурных деформаций и несоос-

ности труб при монтаже их на самосвале, а также при колебании работающего двигателя на резиновых

амортизаторах относительно труб, закрепленных неподвижно на раме. Эти перемещения возможны за

счет гарантированных зазоров по поверхностям контакта труб 1 и 10 с кольцами 8 шарниров и колец с

корпусом 9.

Роль глушителя шума выпуска отработавших газов на самосвалах выполняет платформа. Она же

и обогревается этими газами.

Система выпуска отработавших газов приспособлена для установки нейтрализаторов отрабо-

тавших газов, для установки которых конструкцией самосвалов предусмотрено свободное пространст-

во.

Для установки нейтрализатора необходимо удалить часть горизонтального участка выхлопной

трубы 1(рисунок 5.18а; 5.19а) соответствующей длины в зависимости от габаритных размеров нейтра-

лизатора и к оставшимся частям трубы приварить подсоединительные фланцы. Кроме того, к раме са-

мосвала приварить поддерживающие нейтрализатор кронштейны.

Нейтрализаторы подбираются по следующим основным параметрам:

§ эффективности (процент уменьшения вредных веществ в отработавших газах);

§ расходу отработавших газов (мощность двигателя);

§ аэродинамическому сопротивлению;

§ габаритным размерам.

Суммарное аэродинамическое сопротивление системы выпуска отработавших газов (с установ-

ленным глушителем) указано в руководстве по эксплуатации двигателя.

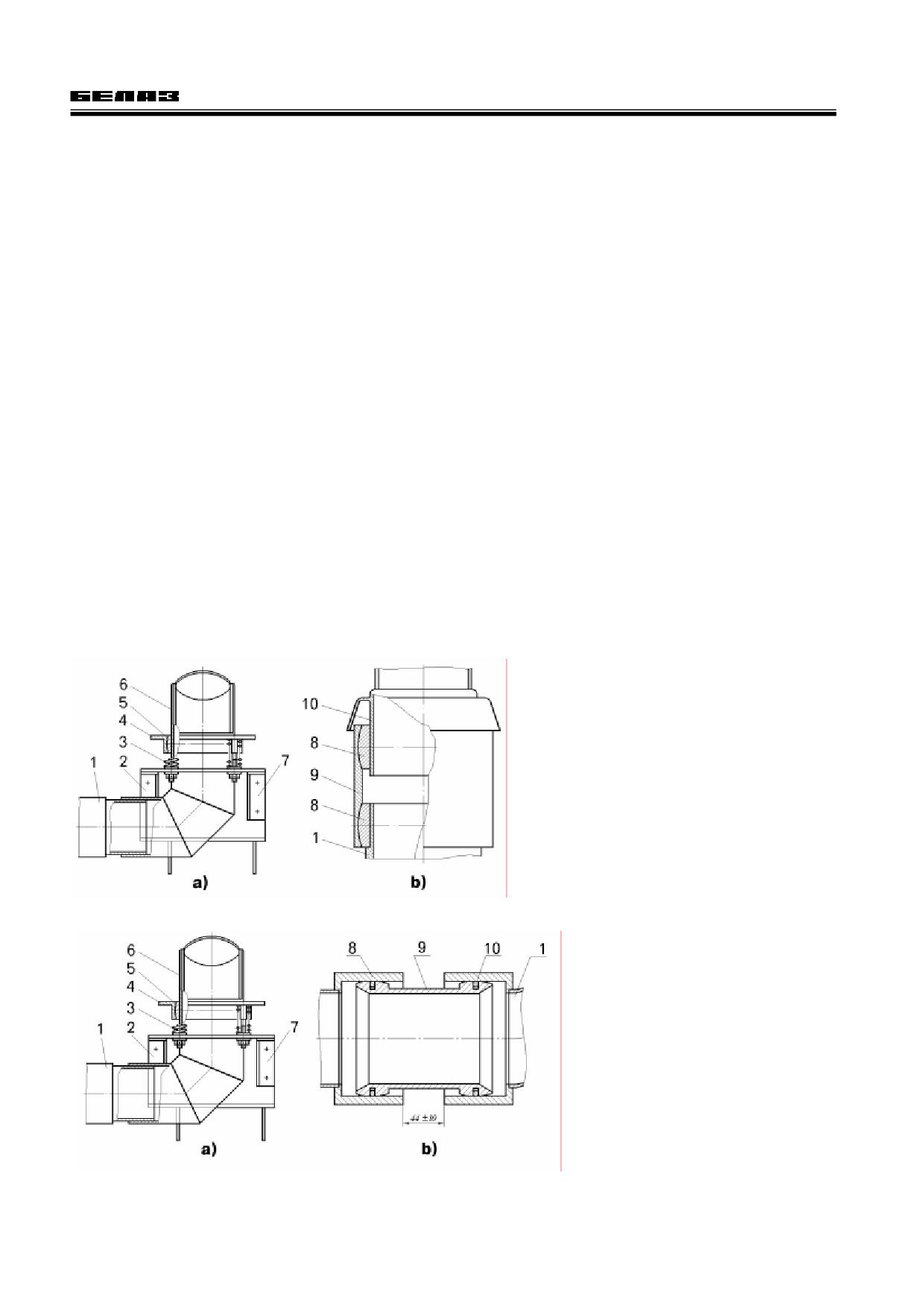

Рисунок 5.18 - Систем выпуска

отработавших газов:

а - уплотнительное устройство;

b - двойной сферический шарнир;

1 - выпускная труба; 2, 7 - кронштейны;

3 - пружина; 4 - уплотнительный фланец;

5 - сферическое кольцо уплотнительного уст-

ройства; 6 - входная труба; 8 - сферические

кольца шарнира; 9 - корпус шарнира; 10 - прием-

ная труба

Рисунок 5.19 - Система выпуска отра-

ботавших газов самосвала БелАЗ-7547D

а - уплотнительное устройство;

b -сферический шарнир;

1 - выхлопная труба; 2, 7 -

кронштейны; 3 - пружина; 4 - уплотни-

тельный фланец; 5 - сферическое кольцо

уплотнительного устройства; 6 - вход-

ная труба; 8 - труба приемная; 9 - шар-

нир; 10 - уплотнительное кольцо;

5-14

Двигатель

5.5 Система охлаждения двигателя

Система охлаждения двигателя (рисунки 5.20; 5.21) - жидкостная, закрытая с принудительной

циркуляцией жидкости.

В систему охлаждения входят радиаторы с диффузорами, водомасляный теплообменник, жалю-

зи радиаторов, вентиляторы и их привод, расширительный бачок и трубы. В систему охлаждения вхо-

дят также водомасляные теплообменники, компрессор тормозных систем, радиатор отопителя кабины.

Необходимый тепловой режим двигателя обеспечивается термостатами. В зависимости от тем-

пературы охлаждающей жидкости они подключают или отключают радиаторы. Для регулирования теп-

лового режима двигателя имеются также жалюзи с ручным и автоматическим режимами управления.

Рисунок 5.20 - Принципиальная схема

системы охлаждения двигателя:

1 - блок радиаторов; 2 - отопитель кабины; 3

- водомасляный теплообменник; 4 - предпусковой

подогреватель двигателя; 5 - кран подключения

отопителя кабины; 6 - коробка термостатов; 7 -

расширительный бачок; 8 - компрессор тормозных

систем; 9 - насос системы охлаждения; 10 - сливной

кран

- большой круг циркуляции ох-

лаждающей жидкости;

- малый круг циркуляции охлаж-

дающей жидкости;

- круг циркуляции масла через

теплообменник

Рисунок 5.21 - Схема системы охлаждения двигателя

самосвала БелАЗ-7547D

1 - расширительный бачок; 2 - охладители наддувоч-

ного воздуха; 3 - водяные радиаторы; 4 - двигатель; 5 - ко-

робка термостатов двигателя; 6 -водомасляный теплооб-

менник двигателя; 7 - водяной насос двигателя, 8 - водомас-

ляные теплообменники гидромеханической передачи; 9 - мас-

ляный радиатор гидромеханической передачи

На самосвалах дополнительно в приводе

вентиляторов могут быть установлены фрикцион-

ные муфты с электромагнитным управлением, что

позволяет отключать вентиляторы при закрытых

жалюзи радиаторов. Это исполнение самосвалов

предназначено для эксплуатации в условиях хо-

лодного климата.

На панели приборов установлен термометр

для визуального контроля температуры охлаж-

дающей жидкости и выключатель ручного и авто-

матического управления температурным режимом

двигателя.

Для системы охлаждения рекомендуется

применять круглогодично низкозамерзающие охлаждающие жидкости «Тосол-А40М» или «Тосол-

5-15

Двигатель

А65М» и другие охлаждающие жидкости в соответствии с рекомендациями руководства по эксплуата-

ции двигателя.

Сливные краны для удаления охлаждающей жидкости из системы охлаждения расположены:

- на жидкостном насосе двигателя;

- на патрубках коллектора водомасляного теплообменника;

- в угольнике под правым радиатором системы охлаждения

- на самосвалах, оснащенных предпусковым подогревателем двигателя, имеется дополнитель-

ный сливной кран на подогревателе.

Чтобы быстро слить охлаждающую жидкость из системы, необходимо снять пробку с расшири-

тельного бачка и открыть краны. После слива жидкости пробку установить на место, а краны оставить

открытыми.

Радиаторы шестирядные, с цельнотянутыми плоскоовальными трубками, собраны в общий

блок, который крепится к передней поперечине рамы на резиновых амортизаторах.

Наличие в бачках радиаторов перегородок создает петлевую циркуляцию (в три хода) охлаж-

дающей жидкости через его сердцевину.

Расширительный бачок предназначен для компенсации изменения объема и давления охлаж-

дающей жидкости, а также для отвода пара из системы. Горловина бачка закрыта пробкой, в которой

установлен паровоздушный клапан, позволяющий поддерживать в системе давление больше атмо-

сферного, что повышает температуру кипения охлаждающей жидкости до 116 - 119 ^оС и уменьшает ее

потери от испарения. При уменьшении давления в системе клапан обеспечивает доступ воздуха в ба-

чок. Выпускной клапан открывается при избыточном давлении 0,09 - 0,12 МПа, а впускной при давле-

нии на 0,001 - 0,013 МПа ниже атмосферного.

Привод вентиляторов (рисунок 5.22) клиноременный, от коленчатого вала двигателя.

Натяжное устройство приводных ремней состоит из натяжного ролика 11, двуплечевого рычага

10, тяги 9, опоры 8 и гаек 6 и 7. Регулирование натяжения ремней производится гайками 7.

В начальный период эксплуатации самосвала происходит интенсивная вытяжка ремней, поэтому

именно в этот период необходимо тщательно контролировать и регулировать натяжение их.

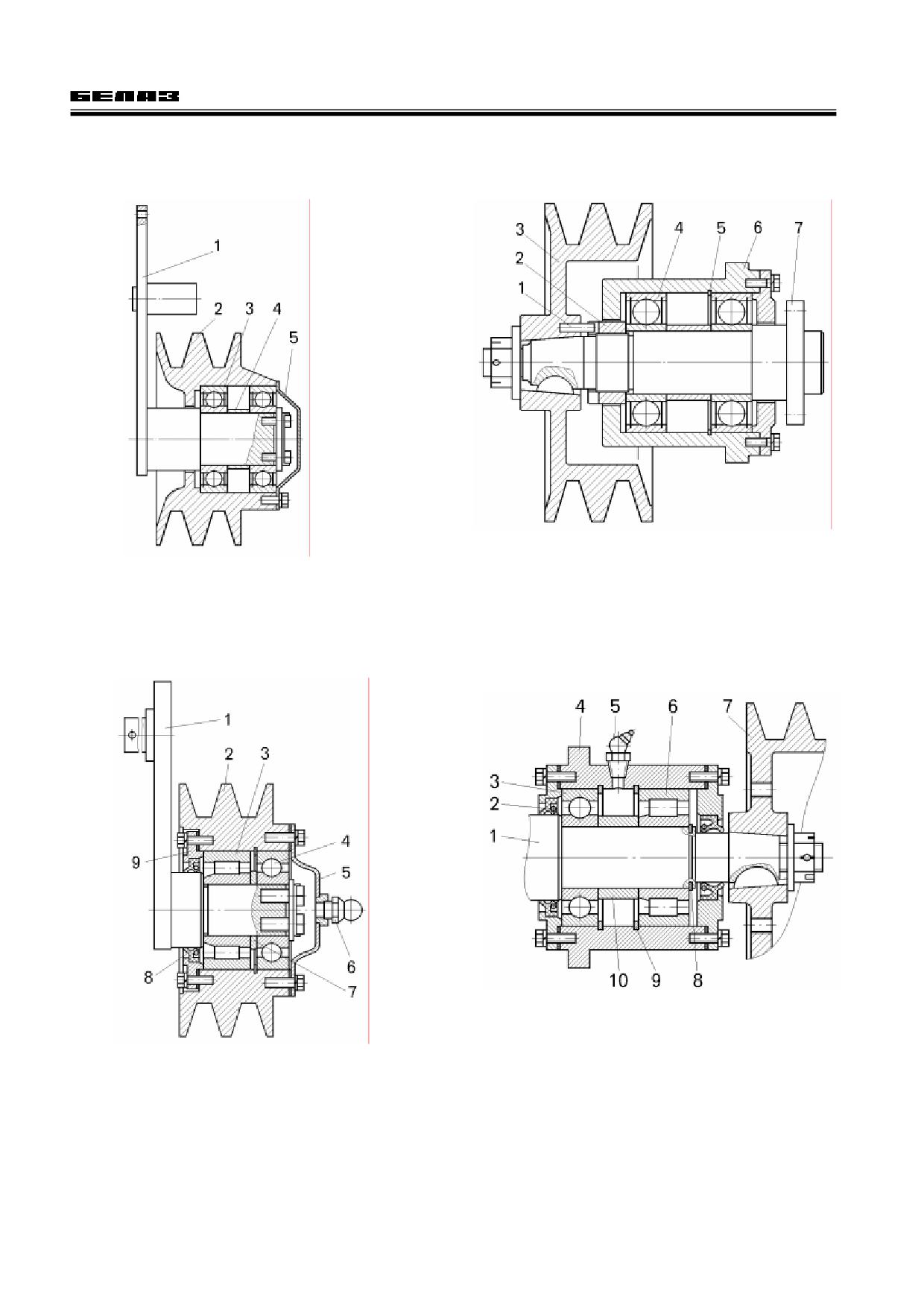

Устройство натяжного ролика показано на рисунке 5.23, а ведомого шкива - на рисунке 5.24.

5-16

Двигатель

Жалюзи радиаторов. Для регулирования темпера-

турного режима двигателя к блоку радиаторов прикрепле-

ны жалюзи, имеющие электропневматический привод.

Привод жалюзи включает пневмопереключатель

(рисунок 5.29), электропневматический клапан, воздухо-

проводы и тяги. Управление жалюзи осуществляется в ав-

томатическом или ручном режимах. Переключение режи-

мов управления жалюзи производится переключателем,

расположенном на панели приборов. Имеется два приво-

да - для радиаторов системы охлаждения двигателя и

радиатора охлаждения гидромеханической передачи.

Рисунок 5.29 - Пневмопереключатель:

1 - крышка; 2 - корпус; 3, 6, 8 - уплотнительные кольца;

4 - поршень; 5 - стопорное кольцо; 7 - шток

5.6 Система пуска двигателя

На самосвалах могут устанавливаться электростартерная (БелАЗ-7547D) или пневмостартерная

системы пуска двигателя. Описание электростартерной системы пуска двигателя приведено в разделе

«Электрооборудование».

Пневмостартерная система пуска двигателя включает пневмостартер 9 (рисунок 5.30) и узлы,

обеспечивающие его работу (пусковой клапан 7, дозатор смазки 8, предохранительный клапан 3, воз-

душный баллон 5, электромагнитный клапан 1 и трубопроводы.

Система пуска двигателя подключена к

пневматической системе самосвала через обрат-

ный клапан 4.

Рабочее давление сжатого воздуха в систе-

ме пуска двигателя составляет 0,65 - 0,8 МПа.

При подаче напряжения от замка-

выключателя электромагнитный клапан 1 откры-

вается и из воздушного баллона 5 сжатый воздух

подается в механизм привода и перемещает шес-

терню пневмостартера 9 до ввода ее в зацепле-

ние с зубчатым венцом маховика двигателя. При

этом в пневмостартере открывается канал, через

который сжатый воздух подводится к пусковому

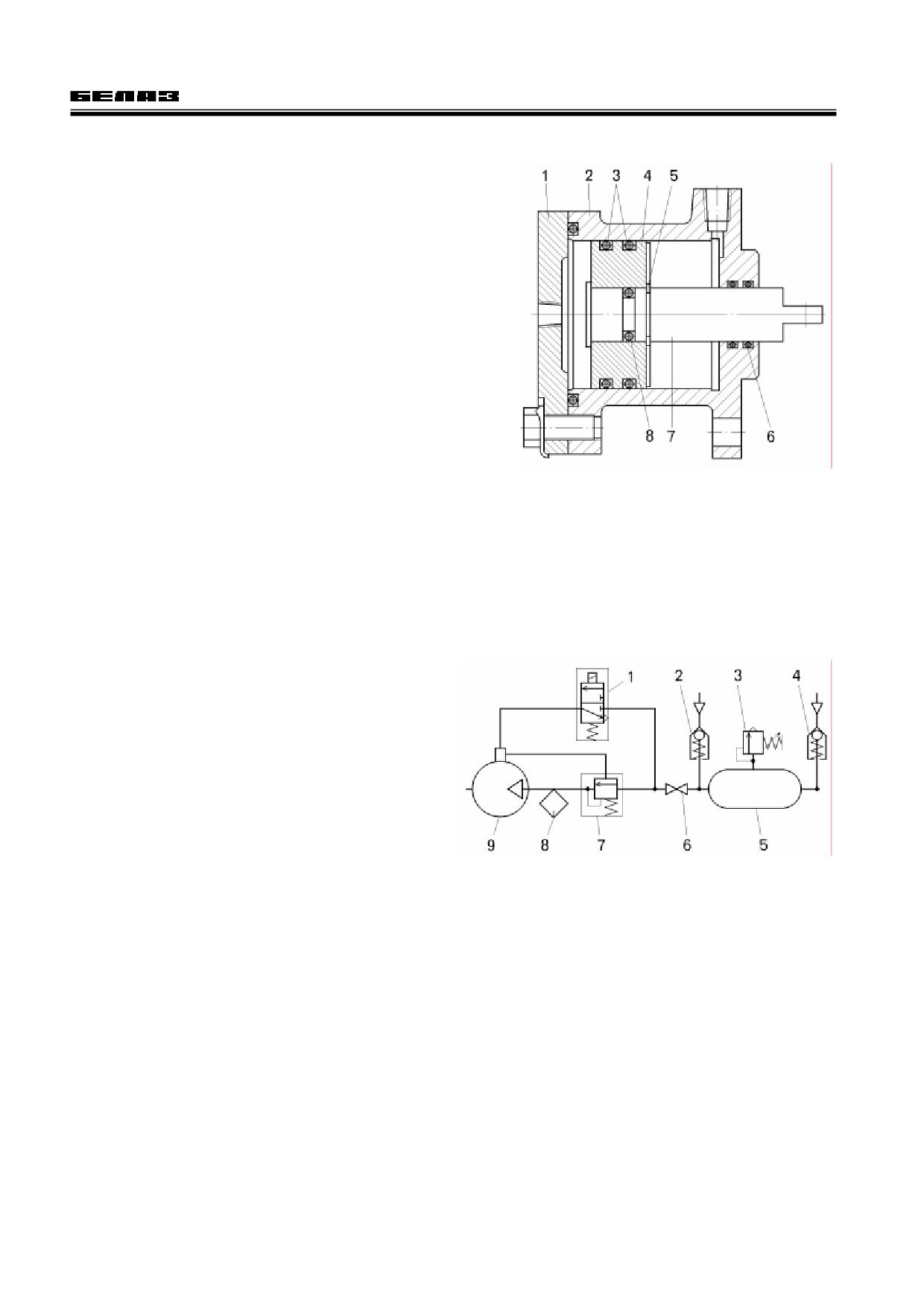

Рисунок 5.30 - Принципиальная схема

клапану 7. Клапан открывается и сжатый воздух из

системы пуска двигателя:

баллона подводится к пневмодвигателю пневмо-

1 - электромагнитный клапан; 2 - обратный клапан

стартера через дозатор смазки 8. Пневмостартер

с функцией наполнительного;

3 - предохранительный кла-

включается и вращает коленчатый вал двигателя.

пан; 4 - обратный клапан в пневмосистеме самосвала; 5 -

воздушный баллон; 6 - кран; 7 -пусковой клапан; 8 - доза-

Для первого пуска двигателя необходимо

тор смазки; 9 - пневматический стартер

заполнить систему сжатым воздухом от посторон-

него источника через наполнительный клапан 2,

расположенный на воздушном баллоне.

Для сохранения запаса сжатого воздуха с целью последующего пуска двигателя по окончании

работы самосвала кран 6 следует закрыть.

Пневматический стартер состоит из пневмодвигателя 1 (рисунок 5.31) лопастного типа, редук-

тора и пневматического механизма привода для ввода шестерни 9 в зацепление с зубчатым венцом

маховика. Редуктор имеет две цилиндрические шестерни 3 и 4 с внутренним зацеплением. В ведомой

шестерне установлена фрикционная муфта с тарельчатыми пружинами 14, ограничивающими макси-

мальный момент. Механизм привода ведущей шестерни имеет храповую муфту, предотвращающую

передачу обратного вращения на пневмодвигатель после пуска двигателя. Подшипники пневмостарте-

ра - закрытого типа.

5-20

Двигатель

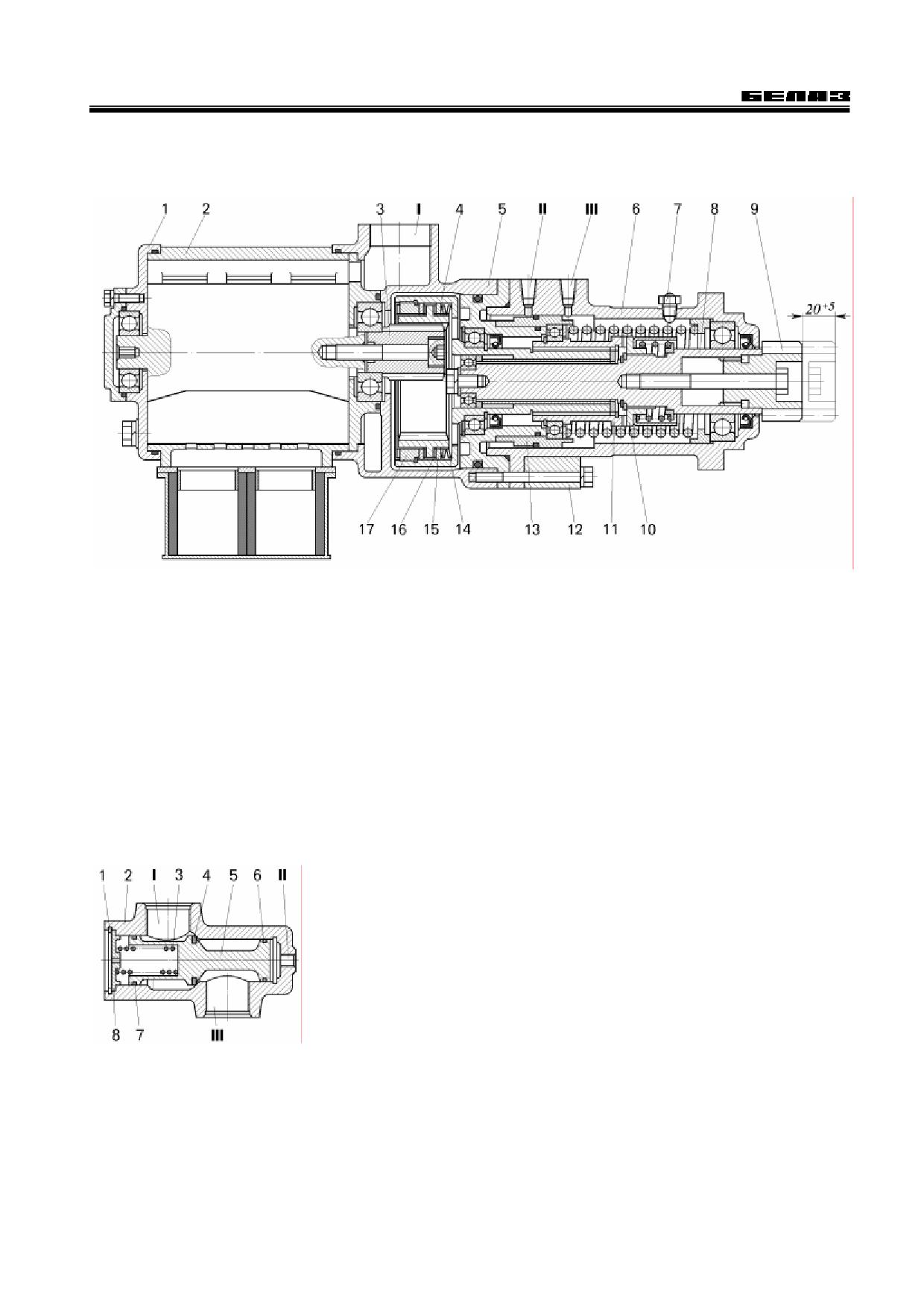

Рисунок 5.31- Пневматический стартер:

1 - пневмодвигатель; 2 - крышка гильзы; 3 - ведущая шестерня планетарного редуктора, 4 - ведомая шестерня;

5 - корпус редуктора; 6 - механизм привода; 7 - сапун; 8 - вал привода; 9 - ведущая шестерня привода; 10, 11 - полу-

муфты; 12- кронштейн; 13 - поршень; 14 - тарельчатые пружины; 15, 16 - фрикционные диски; 17 - гайка;

I - впускной воздухопровод пневмомотора; II - впускной канал механизма привода; III - канал подвода воздуха к пус-

ковому клапану

Для включения механизма привода сжатый воздух подводится к выводу II. Поршень 13 вместе с

ведущей 11 и ведомой 10 полумуфтами и валом 8 привода перемещаются вправо и вводят шестерню 9

в зацепление с зубчатым венцом маховика. Поршень соединяет выводы II и III и сжатый воздух посту-

пает к пусковому клапану. Золотник пускового клапана перемещается, и сжатый воздух поступает в ра-

бочую полость пневмодвигателя. Пневмодвигатель через планетарный редуктор и фрикционную муфту

вращает вал 8 механизма привода.

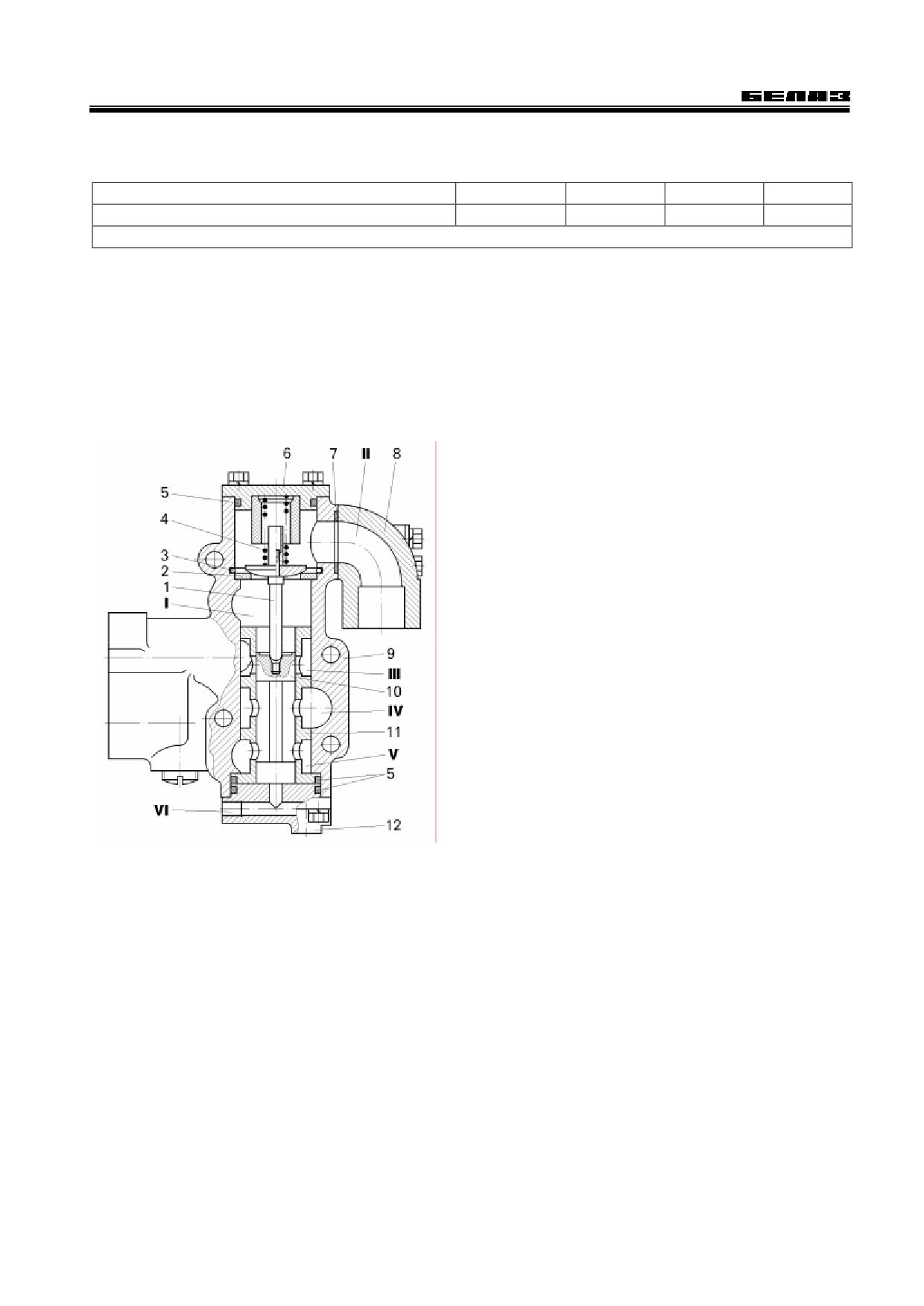

Пусковой клапан (рисунок 5.32) обеспечивает автоматическую подачу сжатого воздуха из ресиве-

ров к пневмостартеру после полного введения в зацепление ведущей шестерни с венцом маховика

двигателя.

При подаче сжатого воздуха от электромагнитного клапана в по-

лость II клапан 5 перемещается влево (по рисунку) и соединяет полость I

с полостью III. Сжатый воздух из ресиверов поступает к пневмостартеру.

Рисунок 5.32 - Пусковой клапан:

1 - упорное кольцо; 2 - корпус; 3 - пружина, 4 - уплотнитель; 5 - клапан; 6

, 7- уплотнительные кольца; 8 - упор-крышка;

I - канал, соединенный с впускным воздухопроводом пневмомотора; II - канал,

соединенный с каналом III пневмостартера; III - канал, соединенный с ресивером

Дозатор смазки (рисунок 5.33) предназначен для смазывания лопастей пневмодвигателя во время пуска.

Полость I соединяется с впускным трубопроводом стартера, а к полости II подводится под давлением

масло из системы смазки двигателя. При пуске двигателя сжатый воздух перемещает поршень 4 вправо (по ри-

сунку) и шарик 8 перекрывает канал, соединенный с системой смазки двигателя, а клапан 6 открывается и

масло, находящееся под поршнем, вытесняется во впускной трубопровод.

Во впускном трубопроводе масло подхватывается потоком сжатого воздуха и подается в полость пневмо-

двигателя и смазывает его детали.

5-21

Двигатель

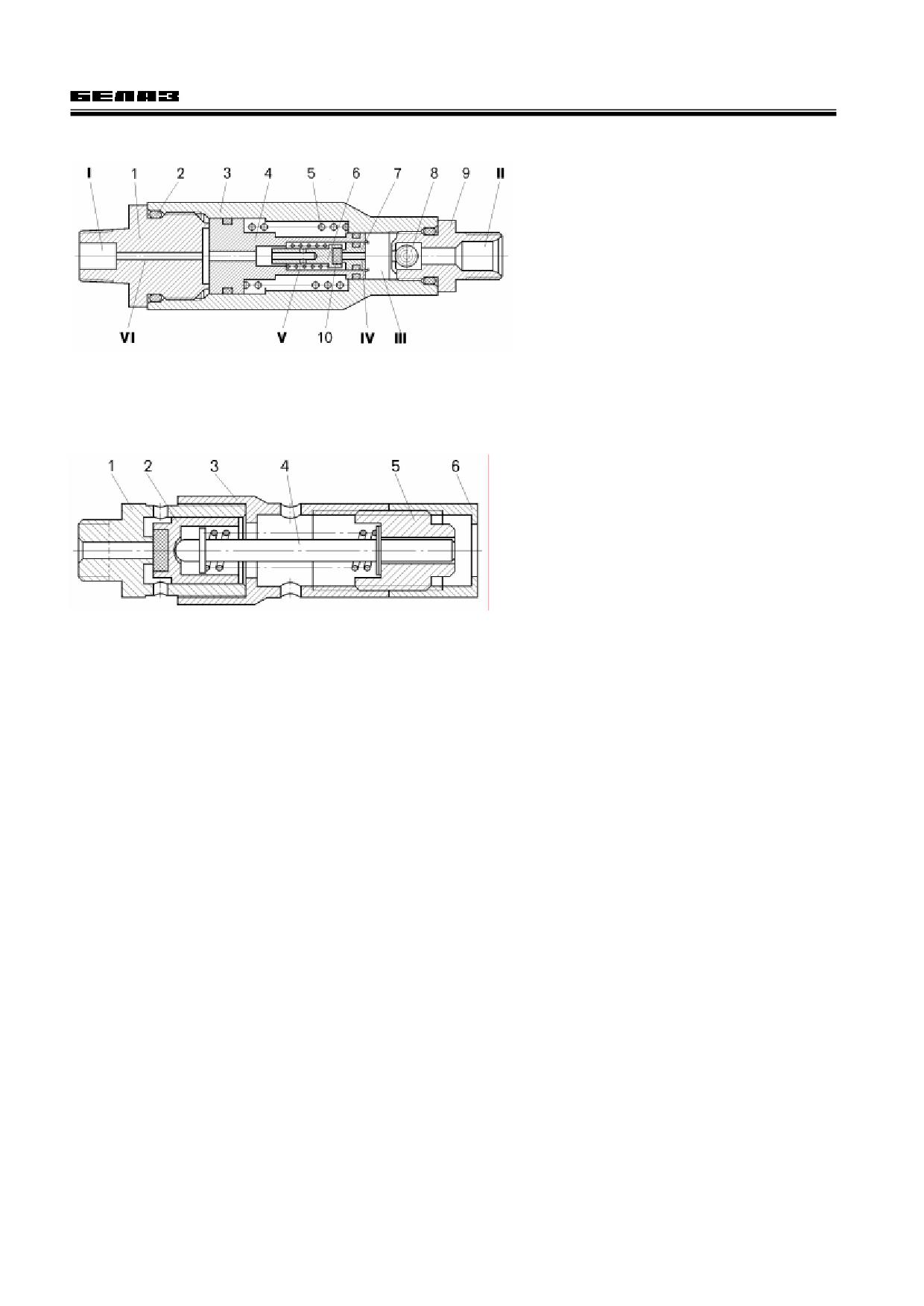

Рисунок 5.33 - Дозатор смазки:

1, 7 - дроссели; 2 - уплотнительное

кольцо; 3 - корпус, 4 - поршень; 5 - пружина;

6 - впускной клапан; 8 - шарик обратного кла-

пана; 9 - корпус обратного клапана; 10 - уп-

лотнение впускного клапана;

I - полость, соединенная с впускным воз-

духопроводом пневмостартера; II - канал, соеди-

ненный с системой смазки двигателя; III - дози-

ровочная полость для смазки; IV, VI - дроссель-

ные каналы; V - радиальные каналы во впуск-

ном клапане

Предохранительный клапан (рисунок 5.34) ввернут в корпус баллона. Регулировка предохрани-

тельного клапана производится вворачиванием втулки 5 в корпус 3. При сборке системы пневмостар-

терного пуска клапан регулируется на давление открытия (1,5+0,15) МПа и закрытия (1,2+0,1) МПа.

Рисунок 5.34 - Предохранительный клапан:

1 - седло клапана;

2 - клапан;

3 - корпус,

4 - шток; 5 - нажимная втулка; 6 - колпачок

5.7 Система предпускового подогрева двигателя

Для облегчения пуска двигателя при низкой температуре самосвал может быть оборудован

предпусковым подогревателем типа ПЖД-600 (рисунок 5.35). Подогреватель работает на дизельном

топливе и подключен к системе питания двигателя.

При сгорании топлива в котле подогревателя происходит нагрев охлаждающей жидкости двига-

теля. Циркуляционным насосом, которым оборудован подогреватель, жидкость прогоняется через ру-

башку охлаждения подогревателя, где она нагревается, поступает в рубашку охлаждения двигателя и

снова возвращается в котел подогревателя.

Котел подогревателя состоит из четырех цилиндров, изготовленных из нержавеющей стали. Пер-

вый и второй цилиндры образуют наружную, а третий и четвертый - внутреннюю рубашки охлажде-

ния.

Пространство между вторым и третьим цилиндрами образует обратный газоход, а пространство

внутри четвертого цилиндра - камеру сгорания.

Наружная и внутренняя рубашки охлаждения сообщаются между собой через пять отверстий.

Это обеспечивает надежную циркуляцию жидкости и ускоряет ее нагрев.

Жидкость под давлением подается циркуляционным насосом 4 в котел по трубе 11, проходит по

наружной и внутренней рубашкам котла, нагревается и через патрубок 5 отводится в двигатель для его

разогрева.

Горелка подогревателя состоит из наружного цилиндра 17, к которому приварены крышка и фла-

нец крепления камеры сгорания, и внутреннего цилиндра. Между крышкой и внутренним цилиндром ус-

тановлен завихритель 16 первичного воздуха. Для стабильного горения внутренний цилиндр горелки

имеет три ряда отверстий, через которые в камеру сгорания подается вторичный воздух.

Насосный агрегат подогревателя приводится в действие электродвигателем, который подключен

к аккумуляторным батареям самосвала. Нагнетатель воздуха 3 насосного агрегата, а также циркуляци-

онный насос крепятся к корпусу электродвигателя со стороны длинного выходного конца вала, а шес-

теренный топливный насос 1 - со стороны коллектора.

Для регулирования количества подаваемого топлива топливный насос имеет редукционный клапан.

Для увеличения количества топлива, поступающего через форсунку в подогреватель, необходи-

мо заворачивать винт редукционного клапана до появления следов пламени из выпускного патрубка

подогревателя.

5-22

Двигатель

Форсунка подогревателя - центробежного типа с наборным пластинчатым фильтром. Для очист-

ки форсунки от грязи необходимо снять ее, разобрать, промыть пластинчатый фильтр, очистить от гря-

зи отверстие в камере и прочистить центральное отверстие.

После сборки форсунку следует проверить на распыл. Для этого, не подсоединяя электромагнит-

ный клапан к котлу подогревателя, включить насосный агрегат и открыть электромагнитный клапан для

поступления топлива в форсунку. Топливо должно распыливаться форсункой в виде туманообразного

конуса с углом не менее 60^о.

Электромагнитный клапан 18 прекращает подачу топлива в форсунку при выключении подогре-

вателя.

Рисунок 5.35 - Предпусковой

подогреватель:

1 - топливный насос; 2 - электро-

двигатель; 3 - нагнетатель;

4 - циркуля-

ционный насос; 5 - патрубок подвода охла-

ждающей жидкости; 6 - патрубок отвода

подогретой жидкости; 7 - наружная жидко-

стная рубашка; 8 - обратный газоход; 9 -

внутренняя жидкостная рубашка; 10 - проб-

ка дренажного отверстия; 11 - труба для

подвода охлаждающей жидкости в котел из

циркуляционного насоса; 12 - сливной кран;

13 - выхлопной патрубок; 14 - внутренний

цилиндр камеры сгорания; 15 - свеча накали-

вания; 16 - завихритель; 17 - наружный ци-

линдр камеры сгорания; 18 - электромаг-

нитный клапан с форсункой; 19 - топливная

трубка; 20 - воздухопровод

Свеча накаливания воспламеняет топливо при розжиге подогревателя.

Спираль свечи накаливания выполнена из двухмиллиметровой проволоки Х20Н80.

При запуске подогревателя топливо подается насосом через открытый электромагнитный клапан

в форсунку под давлением 0,6 - 0,7 МПа и распыливается в камере сгорания, смешиваясь с воздухом,

нагнетаемым вентилятором. В момент пуска смесь воспламеняется от свечи накаливания. После вос-

пламенения свеча выключается и горение поддерживается автоматически.

Перед запуском подогревателя необходимо проверить наличие топлива в топливных баках, от-

крыть кран на топливном баке и установить переключатель 4 (смотри рисунок 4.5) электродвигателя в

положение «РАБОТА» на 10 - 15 с.

Выключатель 3 электромагнитного клапана должен быть в положении «ПРОДУВ».

Выключателем 2 включить свечу накаливания на 30 - 40 с. При этом контрольная спираль 1,

расположенная на панели управления подогревателем и включенная последовательно со свечой,

должна накалиться до ярко-красного цвета. Через 30 - 40 с после включения свечи выключатель 3

электромагнитного клапана перевести в положение «РАБОТА», а переключатель 4 электродвигателя -

в положение «ПУСК».

При температуре воздуха выше плюс 15 ^оС переключатель 4 на панели управления можно сразу

устанавливать в положение «РАБОТА», минуя положение «ПУСК».

После воспламенения топлива в горелке подогревателя, что определяется по гудению пламени,

отпустить рычаг выключателя свечи и установить переключатель 4 в положение «РАБОТА».

Если в котле подогревателя отсутствует характерное гудение пламени переключатель 4 электро-

двигателя перевести в нейтральное положение, а выключатель 3 электромагнитного клапана - в по-

ложение «ПРОДУВ», после чего процесс запуска повторить. Если подогреватель не удается запустить

в течение 3 мин, проверить наличие топлива в топливном насосе, для чего отвернуть трубку подвода

топлива к топливному насосу и выпустить воздушные пробки.

После появления течи топлива привернуть трубку и процесс запуска повторить.

Если и после этого подогреватель не запускается, проверить подачу топлива в камеру сгорания и

накал свечи.

Запуск подогревателя считается нормальным, если при равномерном гудении пламени в котле,

через 3 - 5 мин трубопровод, подающий жидкость в рубашку охлаждения двигателя, будет горячим, а

наружный кожух котла - холодным. При нагреве кожуха котла, а также при наличии толчков кипящей

жидкости, подогреватель выключить, определить причину отсутствия циркуляции жидкости и устранить

неисправность.

5-23

Двигатель

Для выключения подогревателя необходимо перекрыть подачу топлива в камеру сгорания, пере-

ведя выключатель 3 электромагнитного клапана в положение «ПРОДУВ» для удаления остатков про-

дуктов сгорания и исключения возможного взрыва газов при последующем запуске. Через 1 - 2 мин

работы без горения выключить электродвигатель, переведя переключатель 4 в нейтральное положе-

ние.

При пользовании предпусковыми подогревателями необходимо соблюдать следующие

меры предосторожности:

- не отлучаться от самосвала при работе подогревателей, быть готовым немедленно устранить

возникшую неисправность. В случае возникновения пожара немедленно перекрыть кран на топливном

баке, выключить подогреватель и только затем приступать к тушению;

- не допускается прогревать двигатель в закрытом помещении с плохой вентиляцией, так как воз-

можно отравление обслуживающего персонала угарными газами;

- систему охлаждения заправлять только низкозамерзающей жидкостью (антифризом);

- запуск подогревателя без охлаждающей жидкости в котле, а также дозаправка перегретого кот-

ла охлаждающей жидкостью запрещается, так как может произойти повреждение котла;

- перед запуском подогревателя, после заправки системы охлаждения, отвернуть на два - три

оборота пробки, расположенные на котле подогревателя и на трубе перед входом в насос подогрева-

теля, и выпустить воздух из системы;

- не допускается одновременная работа подогревателя и двигателя. После разогрева двигателя

сначала выключить подогреватель и затем только приступать к запуску двигателя, так как при рабо-

тающем двигателе охлаждающая жидкость циркулирует в обратном направлении;

- необходимо содержать в чистоте не только подогреватель, но и двигатель, так как замаслен-

ность двигателя и подтекание топлива могут стать причиной пожара;

- не разрешается повторный пуск подогревателя сразу после его остановки без предварительной

продувки в течение 3 - 5 мин.

5.8 Обслуживание систем двигателя

Обслуживание двигателя заключается в подтяжке всех внешних резьбовых соединений, промыв-

ке фильтра предварительной очистки топлива, очистке от пыли и проверке состояния основного

фильтрующего элемента воздушного фильтра, проверке герметичности и регулировке пневматического

привода управления подачей топлива, промывке фильтра сапуна топливного бака, а также в выполне-

нии регламентных работ по двигателю в соответствии с инструкцией по эксплуатации двигателя.

5.8.1 Обслуживание системы питания двигателя

Прокачивание системы питания топливом. Если нарушена герметичность системы и в нее попал

воздух, это будет причиной ненормального пуска и работы двигателя.

Сначала нужно устранить негерметичность системы, а потом прокачать ее ручным топли-

вопрокачивающим насосом следующим образом:

- удалить воздух из фильтра окончательной очистки топлива, для чего вывернуть пробку и прока-

чать систему поршневым топливопрокачивающим насосом, установленным на блоке топливоподкачи-

вающих насосов, пока из открытого отверстия под пробку не прекратится выход пузырьков воздуха;

- вывернуть пробку на корпусе топливного насоса высокого давления, установить рычаг привода

управления подачей топлива в положение максимальной подачи и прокачать систему топливопрокачи-

вающим насосом.

Регулирование привода управления подачей топлива.

Привод управления подачей топлива самосвала должен обеспечивать поворот рычага регулято-

ра от упора минимальной до упора максимальной частоты вращения коленчатого вала двигателя. По-

ворот рычага регулятора определяется ходом штока пневмоцилиндра 13 (смотри рисунок 5.10). Регу-

лирование хода штока осуществляется болтом 15. При этом положение рычага регулятора на макси-

мальной частоте вращения коленчатого вала двигателя должно соответствовать полному нажатию на

педаль привода подачи топлива.

Ручной привод подачи топлива должен обеспечивать стабильную работу двигателя до 1200 об/мин.

Регулировка привода останова двигателя производится изменением длины тросов 6 и 8.

После регулирования тяги необходимо обязательно застопорить стопорными гайками.

При монтаже гибких тросов (если они были сняты или заменяются новыми) необходимо загнуть

концы, вставленные в отверстия рычагов.

5-24

Двигатель

Очистка и замена фильтрующих элементов обогревателя топлива проводится при ТО-1.

Операцию очистки и замены фильтрующих элементов обогревателя топлива выполнять в

рекомендуемой последовательности:

- перекрыть краном подачу топлива в обогреватель;

- отвернуть пробку 10 (смотри рисунок 5.6) и слить топливо;

- снять крышку 1 и извлечь пакет фильтрующих элементов вместе со стержнем 2;

- снять стопорное устройство 3 и фильтрующие элементы и промежуточные шайбы со стержня;

- промыть фильтрующие элементы в дизельном топливе до полного удаления отложений и об-

дуть сжатым воздухом;

- собрать и установить в корпус пакет фильтрующих элементов, предварительно заменив повре-

жденные элементы;

- завернуть пробку 10 и открыть кран.

Очистка воздушного фильтра от пыли.

Операция очистки воздушного фильтра от пыли включает:

- очистку щелей циклонов;

- очистку или замену основного фильтрующего элемента;

- замену предохранительного фильтрующего элемента.

Операцию очистки основного фильтрующего элемента от пыли выполнять в рекомендуемой

последовательности:

- отвернуть гайку 14 (смотри рисунок 5.17) крепления фильтрующего элемента;

- извлечь фильтрующий элемент 12 из корпуса;

- обдуть элемент сжатым воздухом для удаления пыли с поверхности (рисунок 5.36). Давление

воздуха в системе должно быть 0,2 - 0,3 МПа. Струю воздуха нужно направить под острым углом к по-

верхности, а давление воздуха на поверхность регулировать изменением расстояния между шлангом и

элементом.

- после каждой очистки фильтрующего элемента и при установке нового проверить состояние

элемента, подсвечивая изнутри лампой;

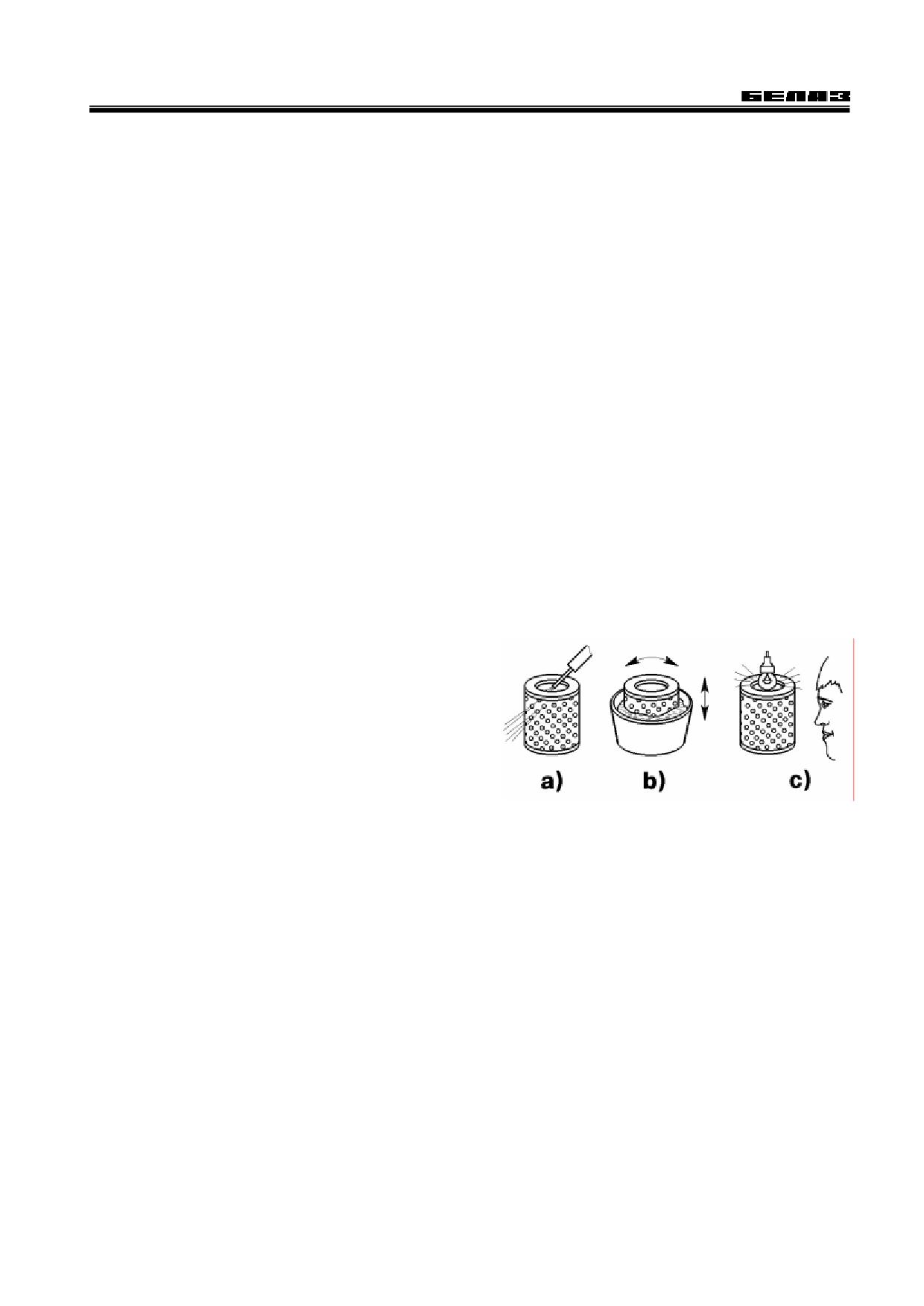

Рисунок 5.36 - Обслуживание

основного фильтрующего элемента:

а - продувание струей воздуха; в - промывание в

моющем растворе; с - проверка физического состояния

элемента

П р и м е ч а н и е - Если на поверхности элемента имеется сажа или масло, а обдувание воздухом неэффективно для

очистки элемента, то рекомендуется промыть его раствором моющих веществ ОП 7, ОП 10 ГОСТ 8433-81 при температуре

40 - 50 ^оС.

Концентрация раствора - 20 - 25 г. моющего средства на 1 л. воды. Можно использовать и бытовые стиральные

порошки.

Элемент следует промывать окунанием и вращением в раствор в течение 15 - 30 мин, потом ополоснуть в чистой воде,

после чего просушить воздухом при температуре не более 70 ^оС. Не допускается сушить фильтрующий элемент открытым пла-

менем и сжатым воздухом - картон может повредиться или загореться.

Н Е Д О П У С К А Е Т С Я НАЛИЧИЕ РАЗРЫВОВ КАРТОНА И ПОВРЕЖДЕНИЯ УПЛОТНИТЕЛЬНЫХ ЭЛЕМЕНТОВ.

- проверить наличие уплотнительного кольца 6 (смотри рисунок 5.17) под гайкой;

- очистить внутреннюю полость корпуса воздушного фильтра от пыли и грязи с помощью ветоши

смоченной в моющем растворе;

- установить фильтрующий элемент 9 в корпус воздушного фильтра. Гайку затянуть крутящим

моментом 30 - 40 Н.м.

- ориентировочный срок службы фильтрующего элемента 1500 ч. За этот период допускается

промывать его не более шести раз. Не рекомендуется использовать фильтрующий элемент после шес-

тикратного промывания.

После трехкратной очистки основного элемента произвести замену предохранительного фильт-

рующего элемента новым.

Операцию выполнить в следующей последовательности:

- отвернуть гайку 8 (смотри рисунок 5.17) крепления предохранительного элемента, снять уплот-

5-25

Двигатель

нительное кольцо 9 и извлечь фильтрующий элемент 11;

- установить новый элемент;

- установить уплотнительное кольцо 9 под гайку 8. Гайку затянуть крутящим моментом 20-30 Н.м.

5.8.2 Обслуживание системы выпуска отработавших газов двигателя

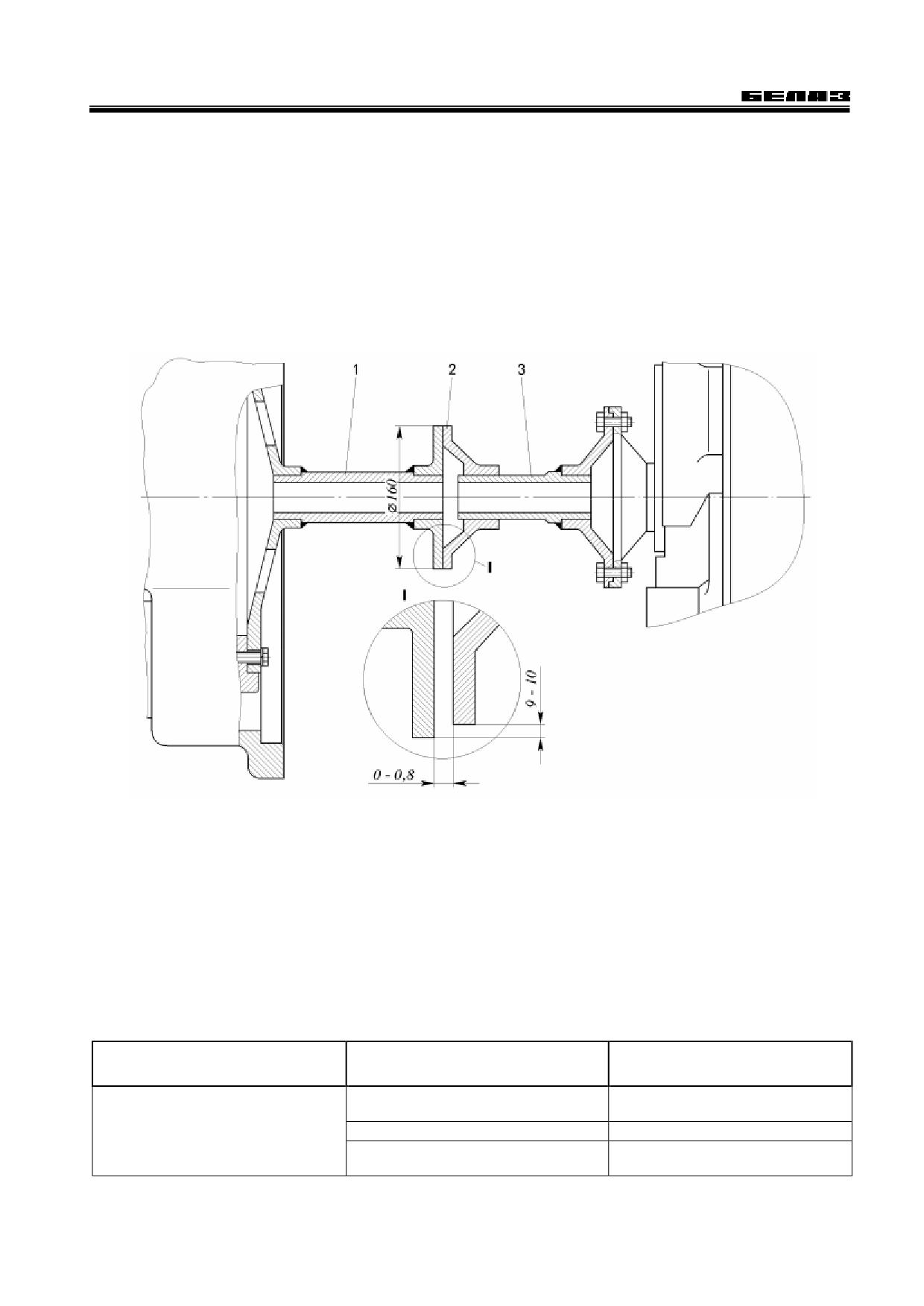

Проверка работоспособности шарниров системы выпуска отработавших газов. Корпус

шарнира должен вращаться на кольцах от усилия руки. В случае заклинивания корпуса снять шарнир,

разобрать и очистить детали от нагара и коррозии. При необходимости отрегулировать несоосность

труб для исключения максимальных перекосов шарниров.

Эти операции следует выполнять в каждом случае снятия и установки двигателя и выпускных

труб. Эксплуатация самосвала при неработоспособных шарнирах может привести к поломке деталей

выпускной системы и турбокомпрессора двигателя.

Проверка дымности отработавших газов. Измерение дымности производится непосредствен-

но на неподвижно стоящем самосвале с предварительно прогретым двигателем.

Замеры производятся на двух режимах:

- режим свободного ускорения (разгон двигателя на холостом ходу от минимальной до макси-

мальной частоты вращения коленчатого вала);

- режим максимальной частоты вращения коленчатого вала двигателя на холостом ходу.

Нормативные значения дымности для дизельных двигателей приведены в таблице 5.2.

Перед проверкой дымности

Т аблица

5.2

- Предельные значения дымности

отработавших газов произвести под-

готовку самосвала и дымомера к

согласно ГОСТ 21393-75

проведению измерений. Для этого

Дымность, %

затормозить самосвал стояночной

Режим измерения дымности

не более

тормозной системой, установить ры-

Режим свободного ускорения для двигателей:

чаг пульта переключения ступеней в

без наддува

нейтральное положение, поднять

с наддувом

платформу и застопорить ее в под-

Режим максимальной частоты вращения

нятом

положении

стопорными

шкворнями.

Запустить двигатель и произвести осмотр трубопроводов системы отработавших газов на пред-

мет обнаружения утечек выхлопных газов. Остановить двигатель и устранить обнаруженные неисправ-

ности.

Подготовить дымомер для измерения в последовательности:

- установить пробоотборный зонд дымомера в выпускную трубу;

- запустить двигатель, включить прибор и прогреть его на максимальной частоте вращения ко-

ленчатого вала двигателя в течение не менее 20 с;

- произвести калибровку прибора по контрольным светофильтрам;

- установить оптический блок на стойке прибора;

- отпустить педаль и установить минимальную частоту вращения коленчатого вала.

Произвести измерение дымности на режиме свободного ускорения, для чего сразу же после ус-

тановления минимальной частоты вращения быстро (но не резко) нажать на педаль подачи топлива до

упора, увеличив тем самым частоту вращения коленчатого вала двигателя от минимальной до макси-

мальной. После достижения максимальной частоты вращения коленчатого вала двигателя отпустить

педаль подачи топлива и дать установиться минимальной частоте вращения коленчатого вала. Такой

цикл повторить 10 раз с интервалом между измерениями не более 15 с.

Замер показателей дымности на этом режиме производить при последних четырех циклах по

максимальному отклонению стрелки показывающего прибора дымомера. За результат измерения при-

нимается среднее арифметическое значение дымности на четырех последних циклах. Измерения счи-

таются достоверными, если показания последних четырех замеров не отличаются более чем на шесть

единиц измерения по шкале прибора.

Проверка дымности на режиме максимальной частоты вращения коленчатого вала осуществля-

ется не позднее чем через 60 с после проверки на режиме свободного ускорения.

Для проверки на этом режиме необходимо при работе двигателя с минимальной частотой вра-

щения коленчатого вала двигателя нажать до упора на педаль подачи топлива и зафиксировать ее в

этом положении, установив максимальную частоту вращения коленчатого вала двигателя.

Замер показаний дымности производить не ранее чем через 30 с после поступления отработав-

5-26

Двигатель

ших газов в прибор. Измерение считается достоверным, если колебания стрелки показывающего при-

бора дымомера не превышают более шести единиц измерения по шкале прибора. За результат изме-

рения следует принимать среднее арифметическое значение дымности, определенное от крайних зна-

чений.

При превышении норм, приведенных в таблице 5.2, самосвал к дальнейшей эксплуатации не до-

пускается до устранения причин, вызвавших повышенную дымность отработавших газов.

5.8.3 Обслуживание системы охлаждения двигателя

Подготовка системы охлаждения к эксплуатации в зимнее время. Во время подготовки к

зимней эксплуатации при сезонном обслуживании необходимо промыть систему охлаждения двигателя

с удалением накипи, как указано в руководстве по эксплуатации двигателя. При монтаже или демонта-

же системы не допускать попадания посторонних предметов, пыли, грязи и других загрязнителей в сис-

тему охлаждения двигателя.

П р и м е ч а н и е - При заправке системы охлаждения жидкостью необходимо вывернуть пробку-заглушку на котле

предпускового подогревателя двигателя.

Если в системе охлаждения используется вода, то при температуре ниже 5^оС, оставляя самосвал

на открытой стоянке, необходимо слить воду из системы. Расположение сливных кранов на самосвалах

указано выше.

После слива воды из системы охлаждения двигателя в целях гарантированного удаления воды

необходимо дополнительно продуть систему охлаждения сжатым воздухом под давлением не более

0,1 - 0,2 МПа в течение 0,5 - 1 мин.

Для продувки вставить шланг в заливную горловину и закрыть свободное пространство горлови-

ны специальной пробкой, чтобы воздух не выходил наружу.

Регулирование положения пластин жалюзи. Положение пластин жалюзи регулируется изменени-

ем длины свободного конца тяги или установкой ее в другое отверстие в рычаге. Для регулирования

отсоединить тягу (с одного конца), отвернуть стопорную гайку, повернуть вилку на половину - один

оборот и застопорить гайкой. Установить тягу на место.

Открыть-закрыть жалюзи и проверить плотность прилегания пластин.

При открывании жалюзи пластины должны полностью открываться, а при закрывании должны

плотно прилегать.

Регулирование натяжения ремней привода вентилятора. Закрепить динамометр на середине ве-

дущей ветви ремня (смотри рисунок 5.22). При приложении к динамометру усилия 40 Н ремень должен

прогнуться на 8 - 14 мм. Если прогиб ремня больше или меньше, отрегулировать натяжение ремня ре-

гулировочными гайками. После выполнения операции закрепить тягу 9 в опоре 8 регулировочными гай-

ками 7 и стопорными гайками 6.

Ремни заменяются комплектно. Нельзя устанавливать новый ремень в комплекте с ремнем,

бывшим в эксплуатации, так как это приведет к быстрому выходу из строя обоих ремней. Разница по

длине ремней в комплекте должна быть не более 4 мм.

Одновременно с регулированием натяжения ремней отрегулировать положение ведомого шкива

относительно ведущего. Допустимое несовпадение ручьев шкивов не более 1,5 мм. Если это условие

не выполняется, вывернуть болты 37 на два - три оборота, расстопорить гайки 38 и, вращая эти гайки,

отрегулировать положение ведомого шкива относительно ведущего по условию, оговоренному выше.

Для замера положения шкивов (ручьев) пользоваться стальными линейками.

Отрегулировав положение ведомого шкива относительно ведущего, необходимо отрегулировать

и положение натяжного ролика относительно ведомого шкива перестановкой регулировочных прокла-

док 2. Допустимое несовпадение ручьев 1,5 мм.

После выполнения операции застопорить гайки 6 стопорными пластинами 7.

5.8.4 Обслуживание системы пневмостартерного пуска двигателя

Ежедневно перед пуском двигателя проверить наличие масла в масляном бачке системы пнев-

мостартерного пуска.

Масло в бачок заправляется до уровня на 15 - 20 мм ниже верхней кромки бачка. При необхо-

димости заправить масло до требуемого уровня.

Для смазывания пневмостартера применяются моторные масла, которые используются для сис-

5-27

Двигатель

темы смазки двигателя.

Проверку и регулировку предохранительного клапана необходимо производить не реже одного

раза в год при очередном техническом обслуживании.

ПРИ ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ СИСТЕМЫ ПНЕВМОСТАРТЕРНО-

ГО ПУСКА СЛЕДУЕТ СОБЛЮДАТЬ ОСОБУЮ ОСТОРОЖНОСТЬ И ВЫПОЛНЯТЬ НИЖЕСЛЕДУЮ-

ЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

1 Эксплуатация баллонов пневмостартерного пуска, манометров, предохранительных клапанов,

арматуры (в том числе техническое освидетельствование и ремонт) должна выполняться согласно тре-

бованиям и регламентам, изложенным в «Правилах устройства и безопасной эксплуатации сосудов,

работающих под давлением» (ПБ 10-115-96).

2 Запрещается наладка и работа системы пневмостартерного пуска с неисправными манометра-

ми или сорванными пломбами на предохранительных клапанах. Наладку и регулирование предохрани-

тельных клапанов следует поручать только специалисту. После восстановления и регулирования на

давление срабатывания предохранительные клапаны должны быть вновь опломбированы, а к корпусу

клапанов прикреплены жетоны-указатели рабочего давления. Предохранительный клапан на баллонах

должен быть отрегулирован на давление согласно маркировке.

3 Разборку системы и ее элементов (запорных кранов, кранов сброса конденсата и др.), снятие

арматуры и трубопроводов, также проведение профилактических и сварочных работ допускается про-

изводить только после снижения давления воздуха в системе до атмосферного. Удаление воздуха из

системы производится через краны сброса конденсата, при этом запорные краны воздушных баллонов

должны быть открыты.

5.8.5 Обслуживание предпускового подогревателя двигателя

При эксплуатации подогревателя необходимо следить, чтобы не было подтекания охлаждающей

жидкости и топлива через соединения трубопроводов и шлангов. Кроме того нужно периодически про-

верять и подтягивать болты крепления подогревателя и насосного агрегата.

После каждых 100 - 150 пусков очистить от нагара свечу накаливания, форсунку и горелку, а

также промыть фильтр электромагнитного клапана и прочистить дренажное отверстие топливного на-

соса.

Последовательность очистки форсунки:

- отсоединить электромагнитный клапан, вывернуть форсунку и разобрать ее;

- промыть фильтр, прочистить центральное отверстие форсунки;

- собрать форсунку и закрепить ее на клапане;

- не присоединяя электромагнитного клапана к котлу, включить насосный агрегат и открыть элек-

тромагнитный клапан. Топливо должно распыливаться форсункой в виде туманообразного конуса с уг-

лом при вершине не менее 60^о.

5-28

Двигатель

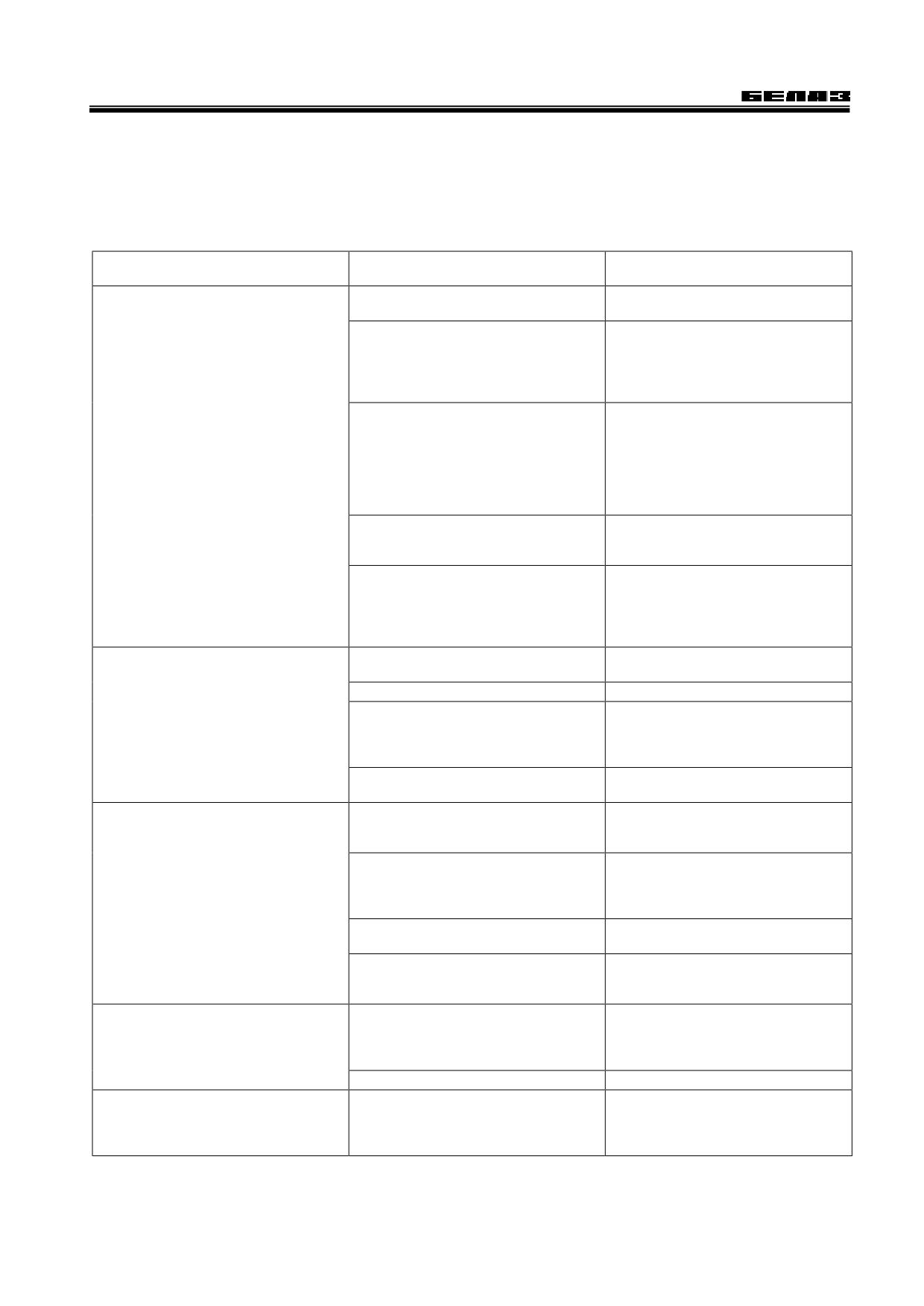

5.8.6 Возможные неисправности предпускового подогревателя и

способы их устранения

Наименование неисправности

Возможная причина

Способ устранения

и ее внешнее проявление

Подогреватель не пускается из-за отсут-

Засорение фильтра электромагнитного

Промыть или заменить фильтр, перед

ствия подачи топлива

клапана

установкой продуть сжатым воздухом

Не открывается электромагнитный кла-

Проверить затяжку наконечников про-

пан (при установке выключателя в по-

водов на зажимах, а также исправ-

ложение "РАБОТА" не слышен щелчок)

ность предохрани теля на 2 А. При

необходимости заменить предохра-

нитель

Засорено центральное отверстие фор-

Снять и разобрать форсунку, промыть

сунки

все детали в дизельном топливе,

прочистить отверстие в камере и

центральное отверстие в корпусе.

Включить нагреватель и проверить

форсунку на распыл, не вворачивая

ее в горелку

Попал воздух в топливную магистраль

Отсоединить трубку подвода топлива к

насосу и после выхода воздуха за-

крепить трубку

Не работает электродвигатель нагнета-

Проверить крепление наконечников

теля

проводов на зажимах, а также цепь

электродвигателя с помощью лам-

почки, нажать кнопку предохранителя

на щитке управления

Не работает свеча накаливания

Перегорела контрольная спираль на

Заменить спираль

щитке управления

Перегорела спираль свечи накаливания

Заменить свечу

Недостаточный накал спирали свечи на-

Проверить крепление наконечников на

каливания

зажимах. Проверить зарядку аккумуля-

торных батарей. При необходимости

батареи зарядить

Отсутствует контакт наконечника прово-

Подтянуть крепление наконечника

да на свече

провода

Подогреватель дымит

Недостаточная подача воздуха нагнета-

Зарядить аккумуляторные батареи

телем из-за малой частоты вращения

электродвигателя

Засорено отверстие форсунки

Разобрать форсунку, промыть детали

в дизельном топливе и прочистить от-

верстие. После сборки проверить фор-

сунку на распыл

Забиты грязью выпускная труба или сет-

Очистить выпускную трубу или сетку

ка нагнетателя для забора воздуха

воз духозаборника

Образование нагара в камере сгорания

Разобрать камеру сгорания и удалить

нагар. После очистки продуть сжатым

воздухом

Медленное нагревание двигателя

Малая подача топлива из-за засорения

Очистить фильтры электромагнитного

фильтров клапана и форсунки

клапана и форсунки. Увеличить расход

топлива, поворачивая винт редукцион-

ного клапана топливного насоса

Негерметичны топливопроводы

Устранить негерметичность

Электромагнитный клапан не перекры-

Попадание грязи под запорное седло

Снять штепсельный разъем и вывер-

вает подачу топлива

нуть клапан из основания, промыть его

в дизельном топливе и продуть сжа-

тым воздухом

5-29

Гидромеханическая передача

6 ГИДРОМЕХАНИЧЕСКАЯ ПЕРЕДАЧА

6.1 Общие сведения

На самосвале устанавливается пятиступенчатая гидромеханическая передача, обеспечивающая

получение пяти ступеней переднего хода и двух ступеней заднего хода.

Гидромеханическая передача служит для изменения тягового усилия на ведущих колесах само-

свала в зависимости от дорожных условий, для облегчения управления транспортным средством и

обеспечения безопасности движения, для движения задним ходом, отсоединения двигателя от транс-

миссии при его пуске и работе двигателя при остановке самосвала, а также обеспечения работы гидро-

систем самосвала.

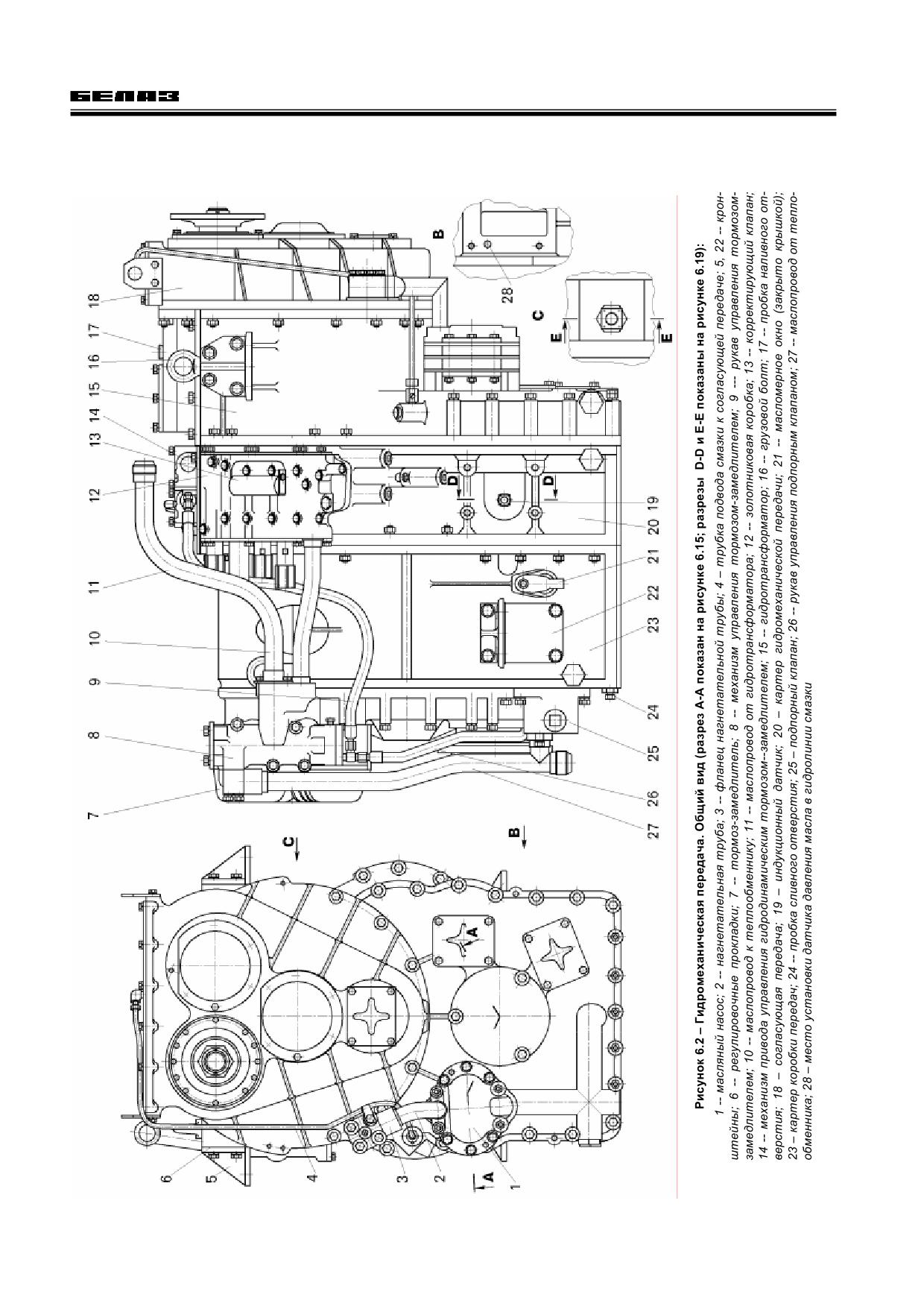

Гидромеханическая передача (рисунок 6.2) представляет собой единый агрегат, состоящий из со-

гласующей передачи, гидротрансформатора, четырехвальной коробки передач с фрикционами, гидро-

динамического тормоза-замедлителя и узлов гидравлической системы. Все агрегаты ее смонтированы

в общем разъемном корпусе, состоящем из картеров (корпусов) этих агрегатов. На самосвале БелАЗ-

75473 с многодисковым маслоохлаждаемым тормозным механизмом (рисунок 6.3) ротор и крышка гид-

родинамического тормоза-замедлителя выполняет функцию насоса подачи масла для охлаждения

тормозов.

Для охлаждения масла на самосвалах БелАЗ-7547 и 75471 гидромеханическая передача обору-

дована внешним контуром, состоящим из масляного радиатора и подводящего и отводящего трубопро-

водов.

Для охлаждения масла на самосвалах БелАЗ-75473 гидромеханическая передача оборудована

внешним контуром, состоящим из подводящих и отводящих трубопроводов и двух водомасляных теп-

лообменников, встроенных в систему охлаждения двигателя, один из которых установлен на двигателе.

На самосвале БелАЗ-75473 с многодисковым маслоохлаждаемым тормозным механизмом устанавли-

вается три теплообменника, один из которых на двигателе. Подвод и отвод охлаждающей жидкости в

тормозные многодисковые механизмы происходит через гидравлическую систему фильтрации и охла-

ждения масла гидромеханической передачи.

Управление гидромеханической передачей осуществляется пультом, с помощью которого произ-

водится переключение ступеней с целью выбора оптимального режима работы самосвала.

Гидромеханическая передача установлена на раме на опорах с резиновыми амортизаторами (рису-

нок 6.1). Положение ее относительно двигателя регулируется прокладками 4, 5.

Крутящий момент от двигателя через упругую муфту и карданный вал передается на гидромеха-

ническую передачу.

Рисунок 6.1 - Установка гидроме-

ханической передачи:

1 - кронштейн на раме (по-

казан условно); 2 -- амортизатор;

3 -- штифт; 4, 5 -- регулировочные

прокладки;

кронштейн;

-- гидромеханическая передача;

8 -- болт крепления амортизатора

6-1

Гидромеханическая передача

6.2 Согласующая передача

Согласующая передача (рисунок 6.4) служит для компоновочного согласования координат махо-

вика двигателя и гидротрансформатора, а также для привода насоса опрокидывающего механизма

платформы. Она представляет собой редуктор, картер которого крепится к картеру гидротрансформа-

тора при помощи шпилек.

Рисунок 6.4 - Согласующая передача

(разрез В-В показан на рисунке 6.5):

1 -- регулировочные прокладки (разной толщины);

2 - штифты-фиксаторы стаканов подшипников; 3 - крышка

ведомого вала; 4 - ведомый (вторичный) вал; 5, 13 - ролико-

вые радиально-упорные подшипники; 6 - ведущая шестерня

привода насоса; 7, 12 - стаканы подшипников; 8 - крышка

промежуточного вала; 9 - фланец крепления карданного ва-

ла;

- прорезная гайка;

- крышка ведущего вала;

14 - ведущая шестерня; 15 - крышка картера; 16 -- картер;

17 - ведущий (первичный) вал; 18 - прижимная пластина;

19 - промежуточная шестерня; 20 - промежуточный вал;

21 - ведомая шестерня; 22 - стакан

Ведущий вал 17 установлен на подшипниках и соединен с карданным валом гидротрансмиссии

через присоединительный фланец 9, который установлен на валу на шлицах.

Крутящий момент от ведущего вала передается ведущей шестерне, которая через промежуточ-

ную шестерню 19 передает его ведомой шестерне и ведомому валу.

Ведомый вал согласующей передачи соединен эвольвентными шлицами с барабаном

фрикционной муфты блокировки гидротрансформатора.

Каждый вал установлен на двух подшипниках, опорой которых являются стаканы 7 и 12,

запрессованные в картер и зафиксированные штифтами.

В согласующей передаче шестерни силового ряда косозубые, а все подшипники этого ряда роли-

ковые конические.

Между крышками валов и картером имеются регулировочные прокладки 1 (разной толщины) для

обеспечения определенного (конструктивного) осевого зазора в подшипниках.

6-4

Гидромеханическая передача

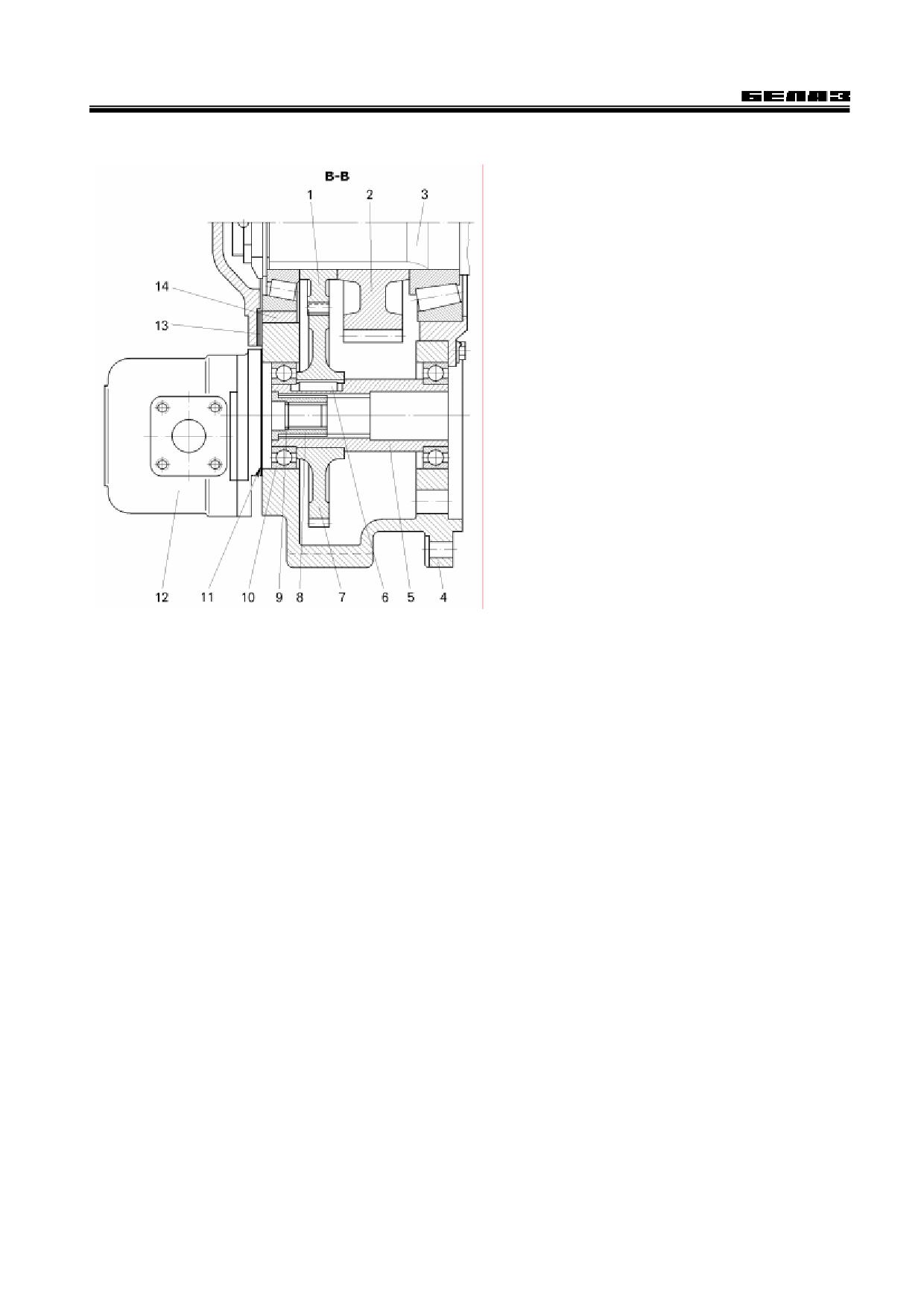

Рисунок 6.5 - Согласующая передача. Привод насоса

опрокидывающего механизма платформы

(разрез В-В смотри рисунок 6.4):

1 - ведущая шестерня; 2 - ведомая шестерня со-

гласующей передачи; 3 - ведомый вал согласующей пере-

дачи; 4 - картер согласующей передачи; 5 - вал привода

насоса; 6 - шпонка; 7 - ведомая шестерня привода насоса;

8 - муфта; 9 - ограничительное кольцо; 10 - шарикопод-

шипник;

- уплотнительная прокладка;

- насос;

13 - регулировочные прокладки; 14 - стакан подшипника

В согласующей передаче установлен дополнительный насос 12 (рисунок 6.5) опрокидывающего

механизма платформы. Для его привода на ведомом валу 3 и валу 5 привода насоса установлена до-

полнительная пара шестерен 1, 7.

Смазка шестерен согласующей передачи осуществляется из гидролинии питания гидротранс-

форматора. Масло подводится по трубке и через отверстие в верхней крышке стекает на промежуточ-

ную шестерню, разбрызгивается и смазывает все остальные детали.

6.3 Гидротрансформатор

Гидротрансформатор - это гидродинамическая передача, которая передает механическую

энергию через циркулирующий поток жидкости и автоматически бесступенчато изменяет в опре-

деленных пределах передаваемый крутящий момент в зависимости от нагрузки на задние колеса

самосвала.

Гидротрансформатор способствует снижению динамических нагрузок в трансмиссии, обеспечи-

вает устойчивую работу двигателя при изменении нагрузки на самосвал и позволяет получать малые

скорости движения с увеличенным тяговым усилием на ведущих колесах. В гидромеханической пере-

даче применен комплексный, одноступенчатый, блокируемый, четырехколесный гидротрансформатор.

При больших нагрузках он увеличивает крутящий момент, передаваемый от двигателя, а при малых на-

грузках передает его без изменения, т.е. работает в режиме гидромуфты.

Гидротрансформатор (рисунок 6.6) состоит из колеса насоса 27, колеса турбины 24 и двух реак-

торов 25 и 26, установленных на роликовых муфтах свободного хода. Колеса насоса, турбины и реак-

торы образуют торовую полость, в которой при работе гидромеханической передачи постоянно цирку-

лирует рабочая жидкость.

Крутящий момент от двигателя передается к барабану фрикциона блокировки и через кожух гид-

ротрансформатора к колесу насоса.

Колесо насоса с кожухом 21 установлены на двух опорах. Одной опорой является радиально-

упорный шарикоподшипник колеса насоса, второй - ведущий вал и роликовый сферический подшипник.

Колесо турбины крепится к ступице 48, установленной на ведущем валу 34 коробки передач.

6-5

Гидромеханическая передача

Рисунок 6.6 - Гидротрансформатор:

- крышка картера гидротрансформатора;

- барабан фрикциона блокировки;

- гайки;

4, 9, 10, 17, 46, 52 - уплотнительные кольца; 5 - фланец ведущего вала; 6 - упорная шайба; 7 - ведущий вал; 11 - манжета;

12 - крышка подшипника ведущего вала; 13 - радиально-сферический роликовый подшипник; 14 - прокладка крышки подшип-

ника; 15 - втулка; 16 - поршень фрикциона блокировки; 18 - ступица фрикциона блокировки; 19 - картер гидротрансформа-

тора; 20 - пробка наливного отверстия; 21 - кожух гидротрансформатора; 22 - прокладка крышки люка; 23 - крышка люка;

24 - колесо турбины; 25 - колесо первого реактора; 26 - колесо второго реактора; 27 - колесо насоса; 28 - крышка подшип-

ника; 29 - радиально-упорный шарикоподшипник; 30, 54 - прокладки картера; 31 - ведущая шестерня привода насосов;

32 - картер гидромеханической передачи; 33 - ступица гидротрансформатора; 34 - ведущий вал гидромеханической переда-

чи; 35 - шариковый радиальный подшипник; 36 - распорное кольцо; 37 - плавающая шайба; 38 - упорное кольцо (с буксой);

39 - обойма реактора; 40 - гайка ступицы реактора; 41 - промежуточная шестерня привода насоса; 42 - ступица реакторов;

43 - стопорное кольцо; 44 - упорная ступица; 45, 60 - болты; 47 - радиально-упорный шариковый подшипник; 48 - ступица

колеса турбины; 49 - упорный диск; 50 - опорное кольцо; 51 - ведущий диск; 53 - ведомый диск; 56 - ролик; 57 - толкатель;

58 - пружина; 59 - стержень пружины

6-6

Гидромеханическая передача

Ступица гидротрансформатора 33 крепится к картеру гидромеханической передачи и является

распределителем масла, подаваемого для включения фрикционов коробки передач и блокировки гид-

ротрансформатора, а также в полость гидротрансформатора и в гидролинию смазки для смазывания

дисков фрикционов и подшипников. На ступице гидротрансформатора на шлицах установлена ступица

реакторов 42, которая является неподвижной опорой муфт свободного хода.

Каждая муфта свободного хода состоит из обоймы 39 с клиновидными пазами для размещения

роликов. Обойма соединяется с колесом реактора шлицами. Колеса реакторов вращаются на упорных

кольцах, в которые запрессованы бронзовые буксы 38.

Осевые силы колес реакторов воспринимаются бронзовыми плавающими шайбами 37 и ради-

ально-упорным шарикоподшипником.

Колесо первого реактора имеет 29 лопаток, в колесе второго реактора имеется 23 лопатки.

Колеса реакторов устанавливаются таким образом, чтобы вращение их обеспечивалось по часо-

вой стрелке (по направлению вращения двигателя). При вращении против часовой стрелки колеса ре-

акторов должны останавливаться роликовыми муфтами свободного хода.

Ведущая шестерня 31 закреплена к насосному колесу и через промежуточные шестерни приво-

дит во вращение шестерни привода насосов гидромеханической передачи, опрокидывающего меха-

низма и рулевого управления.

Фрикцион блокировки гидротрансформатора состоит из барабана 2, четырех ведущих 51 и четы-

рех ведомых 53 дисков, поршня 16, упорного диска 49 и ступицы 18. Блокировка и разблокировка фрик-

циона происходит автоматически в зависимости от частоты вращения колеса турбины.

6.4 Коробка передач

Коробка передач (рисунки 6.7, 6.8) - четырехвальная с управляемыми многодисковыми фрик-

ционами. В коробке передач пять ступеней переднего хода и две заднего. Переключение ступеней

осуществляется блокировкой шестерен с валами многодисковыми фрикционами.

Шестерни коробки передач прямозубые, постоянного зацепления, в зависимости от функции и

расположения соединены с валами неподвижно или установлены на подшипниках.

Ведущий вал коробки передач 43 (смотри рисунок 6.7) жестко связан с турбинным колесом гидро-

трансформатора. Крутящий момент от гидротрансформатора передается на ведущий вал коробки пе-

редач, на котором установлены фрикционы и ведущие шестерни первой и второй ступеней, ведущая

шестерня привода реверсивного вала и ротор гидродинамического тормоза-замедлителя.

В осевом отверстии ведущего вала установлен гидрораспределитель 13, образующий четыре ра-

зобщенных канала для подвода рабочей жидкости к фрикционам ступеней, к муфте блокировки гидро-

трансформатора, а также для смазки подшипников шестерен и дисков фрикционов.

На диапазонном валу 47 установлены фрикционы и ведущие шестерни понижающего и повы-

шающего диапазонов. На барабанах фрикционов понижающего и повышающего диапазонов закрепле-

ны ведомые шестерни первой и второй ступеней соответственно. В крышке диапазонного вала закреп-

лен гидрораспределитель 8, который вместе с распределителем, установленным в валу, образует три

разобщенных канала для подвода рабочей жидкости к фрикционам и для смазки подшипников шесте-

рен и дисков фрикционов.

6-7

Гидромеханическая передача

Рисунок 6.7 - Коробка передач самосвалов БелАЗ-7547, 75471, 75473:

1 -- картер гидромеханической передачи; 2, 59, 63 -- брызговики шестерен; 3 - ведомая блок-шестерня привода насо-

сов; 4 -- шарикоподшипник блока шестерен; 5 -- шарикоподшипник выходного вала; 6, 24, 26 -- втулки подвода смазки; 7 -- ро-

ликовый сферический подшипник; 8 -- гидрораспределитель диапазонного вала; 9, 19 -- корпуса гидрораспределителей;

10 -- ведущая шестерня понижающего диапазона; 11 -- фрикцион понижающего диапазона; 12 -- ведомая шестерня первой

ступени; 13 -- гидрораспределитель ведущего вала; 14, 65 -- упорные пластины подшипников; 15 -- стопорное кольцо;

16, 17 -- упорные кольца; 18 -- гидрораспределитель реверсивного вала; 20 -- уплотнительное кольцо; 21, 61, 62 -- упорные

втулки; 22 --фрикцион первой ступени; 23 -- фрикцион заднего хода; 25 -- ведущая шестерня первой ступени; 27 -- ведущая

шестерня заднего хода; 28, 46, 57 -- распорные кольца (втулки); 29 -- фрикцион третьей ступени; 30 -- шарикоподшипник;

31 -- ведущая шестерня третьей ступени; 32 -- стакан подшипника; 33 -- роликовые радиальные подшипники валов; 34 -- ве-

домая шестерня реверсивного вала; 35 -- крышка шестерен реверсивного вала; 36 -- реверсивный вал; 37 -- ведущая шестер-

ня второй ступени; 38 -- фрикцион второй ступени; 39 -- ротор тормоза-замедлителя; 40 -- ведущая шестерня привода ре-

версивного вала; 41 -- ступица тормоза-замедлителя; 42 -- ведущий вал; 43 - регулировочные распорки ротора тормоза-

замедлителя; 44 -- крышка тормоза-замедлителя; 45 -- корпус тормоза-замедлителя; 47 -- диапазонный вал; 48 -- ведущая

шестерня повышающего диапазона; 49 -- ведомая шестерня второй ступени; 50 - фрикцион повышающего диапазона;

51 -- ведущая шестерня привода датчика спидометра; 52 -- ведомый вал; 53 - фланец ведомого вала; 54 -- ведомая шестерня

привода датчика спидометра; 55 -- фильтр; 56 -- ведомая шестерня третьей ступени; 58 -- ведомая шестерня повышающе-

го диапазона; 60 -- картер коробки передач; 64 -- ведомая шестерня понижающего диапазона

На реверсивном валу 36 установлены фрикционы и ведущие шестерни третьей ступени и заднего

хода, ведомая шестерня привода реверсивного вала. В крышке реверсивного вала закреплен гидро-

распределитель такой же конструкции, как и гидрораспределитель диапазонного вала.

На валах установлены втулки подвода смазки 6, 24, 26, отверстия в которых совмещены с пазами

на шлицах валов.

На ведомом валу 52 установлены ведомые шестерни понижающего и повышающего диапазонов,

ведомая шестерня третьей ступени, блок-шестерня привода насосов, ведущая шестерня привода дат-

чика спидометра и фланец для крепления карданного вала.

Каждый вал установлен на двух подшипниках. Опорой передних подшипников является картер

гидромеханической передачи, задних - картер коробки передач.

При включении ступеней переднего хода, кроме третьей, крутящий момент передается сначала

на диапазонный вал и далее на ведомый вал. При включении ступеней заднего хода крутящий момент

на диапазонный вал передается с реверсивного вала. На третьей ступени крутящий момент с ревер-

сивного вала передается непосредственно на ведомый вал.

Переключение ступеней осуществляется включением фрикционов, которые блокируют соответ-

ствующие шестерни с валами.

На каждой ступени, кроме третьей, крутящий момент передается двумя фрикционами. Диски ос-

тальных фрикционов в это время разомкнуты.

На третьей ступени крутящий момент через включенный фрикцион повышающего диапазона не

передается.

Все фрикционы конструктивно одинаковы и отличаются только наличием в барабанах фланцев с

резьбовыми отверстиями для крепления шестерен на барабанах диапазонных фрикционов.

6-9

Гидромеханическая передача

Рисунок 6.8 - Коробка передач самосвала БелАЗ-75473 с многодисковым маслоохлаждаемым тормозным механизмом:

1 -- картер гидромеханической передачи; 2, 59, 63 -- брызговики шестерен; 3 - ведомая блок-шестерня привода насо-

10 -- ведущая шестерня понижающего диапазона; 11 -- фрикцион понижающего диапазона; 12 -- ведомая шестерня первой

ступени; 13 -- гидрораспределитель ведущего вала; 14, 65 -- упорные пластины подшипников; 15 -- стопорное кольцо;

16, 17 -- упорные кольца; 18 -- гидрораспределитель реверсивного вала; 20 -- уплотнительное кольцо; 21, 61, 62 -- упорные

шестерня заднего хода; 28, 46, 57 -- распорные кольца (втулки); 29 -- фрикцион третьей ступени; 30 -- шарикоподшипник;

31 -- ведущая шестерня третьей ступени; 32 -- стакан подшипника; 33 -- роликовые радиальные подшипники валов; 34 -- ве-

ня второй ступени; 38 -- фрикцион второй ступени; 39 -- ротор насоса охлаждения ММОТ; 40 -- ведущая шестерня привода

реверсивного вала; 41 - втулка с кольцами; 42 -- ведущий вал; 43 - регулировочные распорки ротора тормоза-замедлителя;

44 -- крышка тормоза-замедлителя; 45 -- корпус тормоза-замедлителя; 47 -- диапазонный вал; 48 -- ведущая шестерня повы-

шающего диапазона;

ведомая шестерня второй ступени;

- фрикцион повышающего диапазона;

привода датчика спидометра; 55 -- фильтр; 56 -- ведомая шестерня третьей ступени; 58 -- ведомая шестерня повышающе-

го диапазона; 60 -- картер коробки передач; 64 -- ведомая шестерня понижающего диапазона

Фрикцион (рисунок 6.9) состоит из барабана 3, венца 8, поршня 4, ведущих 11 и ведомых 10 дис-

ков, упорного диска 13, отжимных пружин 1, опоры пружин 14 и опорных и уплотнительных колец.

Фрикцион имеет четырнадцать пар трения (шесть ведущих стальных дисков и семь ведомых дис-

ков с металлокерамическими накладками, закрепленными на стальной основе методом спекания).

Фрикцион повышающего диапазона имеет увеличенное количество пар трения - восемнадцать (во-

семь ведущих стальных дисков и девять ведомых). Соответственно изменена конструкция венца бара-

бана, ступицы и ведущей шестерни повышающего диапазона.

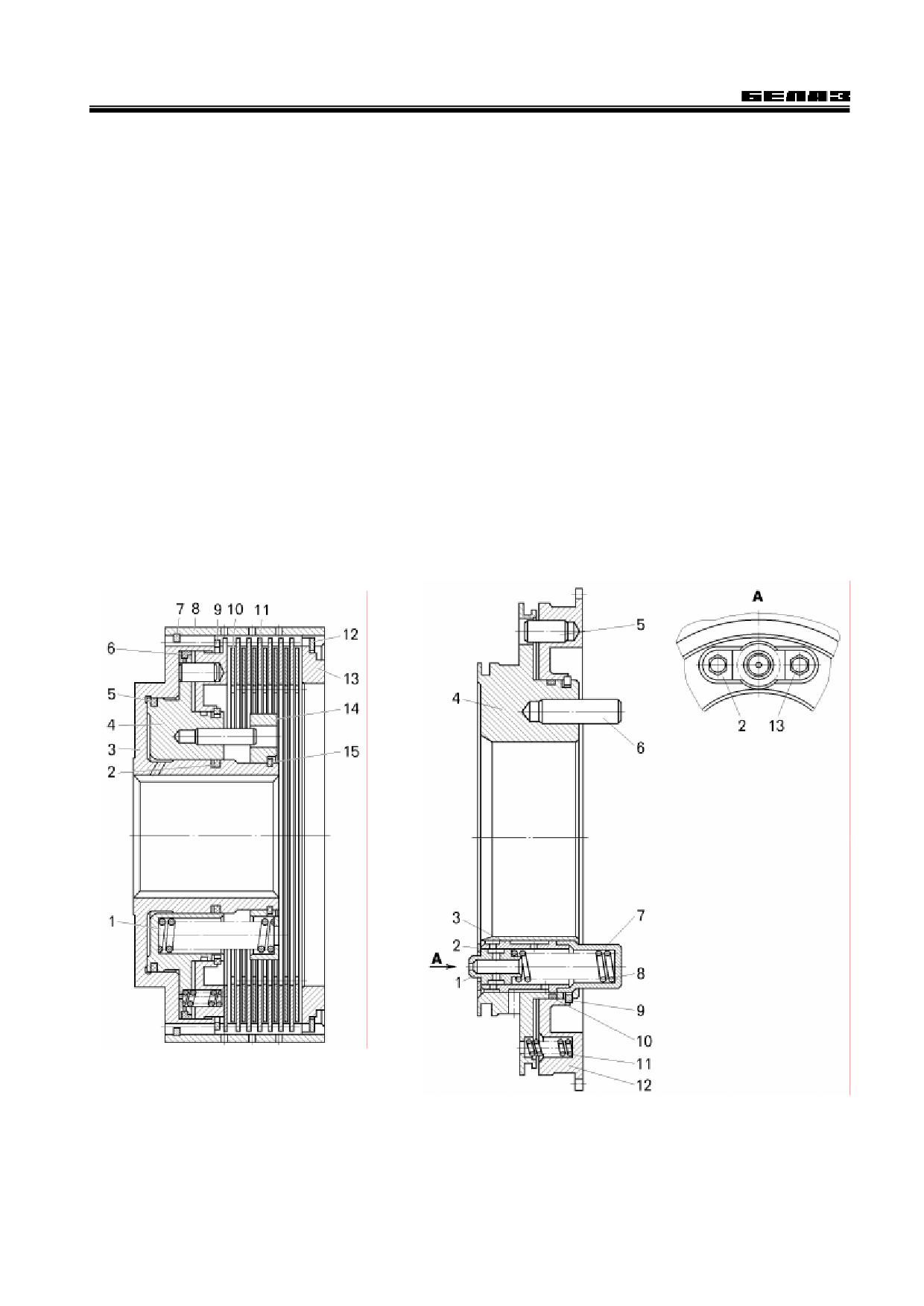

Рисунок 6.9 - Фрикцион:

Рисунок 6.10 - Поршень фрикциона:

1 -- пружина; 2,

6 -- уплотнительные

1 -- золотник клапана включения фрикциона; 2 - крышка;

кольца; 3 -- барабан; 4 -- поршень; 7, 12, 15 -- опор-

3 - гильза клапана; 4 -- поршень; 5, 6 -- штифты; 7 -- крышка клапа-

ные кольца; 8 -- венец барабана; 9 -- стопорное

на; 8 -- пружина клапана; 9 -- опорное кольцо; 10 -- уплотнительное

кольцо; 10 -- ведомый диск; 11 -- ведущий диск;

кольцо;

-- пружина нажимного диска;

-- нажимной диск;

13 -- упорный диск; 14 -- опора пружин

13 -- болт

6-11

Гидромеханическая передача

Барабан и поршень фрикциона образуют гидравлический исполнительный цилиндр, посредством

которого осуществляется сжатие пакета дисков для включения фрикциона.

При включения ступени рабочая жидкость подается в цилиндры фрикциона. Под давлением ра-

бочей жидкости поршень перемещается, зазоры между ведущими и ведомыми дисками уменьшаются,

и когда они будут полностью выбраны, перемещение поршня прекращается, давление жидкости в ци-

линдре увеличивается до расчетного, диски сжимаются и блокируют шестерню с валом: происходит

включение ступени коробки передач.

В поршне (рисунок 6.10) установлен клапан плавности, состоящий из гильзы 3, золотника 1,

крышки 7 и пружины 8. Клапан предназначен для регулирования давления рабочей жидкости в ”боль-

шом” цилиндре фрикциона при включении ступени.

На цилиндрической поверхности поршня установлен нажимной диск 12. Между диском и поршнем

помещены пружины 11, которые после выключения ступени разводят диск и поршень, обеспечивая

слив рабочей жидкости из ”большого” цилиндра.

6.5 Тормоз-замедлитель

Тормоз-замедлитель (смотри рисунок 6.7) - гидродинамический лопастного типа, установлен на

ведущем валу коробки передач. Он является вспомогательной тормозной системой, предназначенной

для поддержания постоянной скорости самосвала или регулирования ее при движении на спусках.

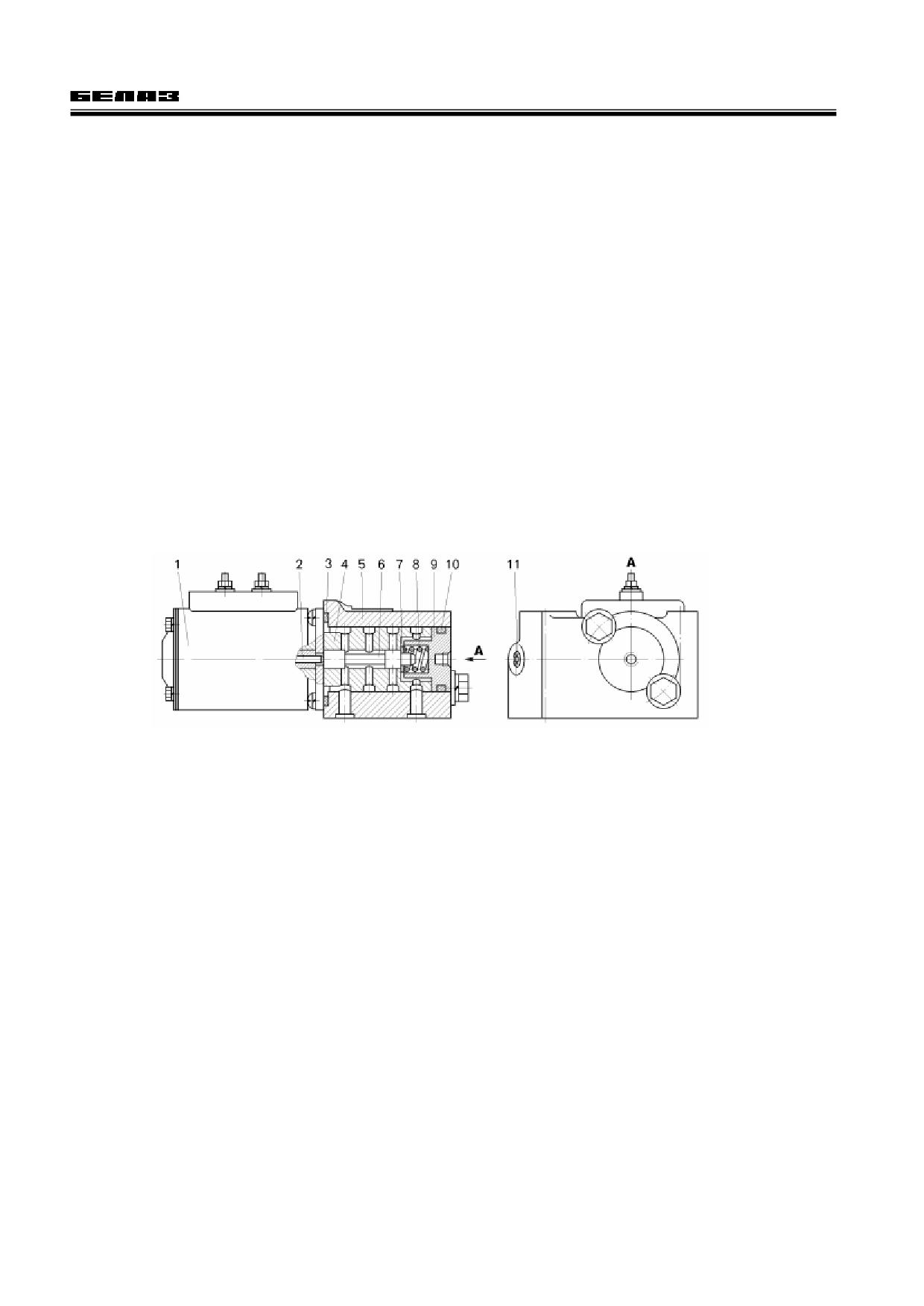

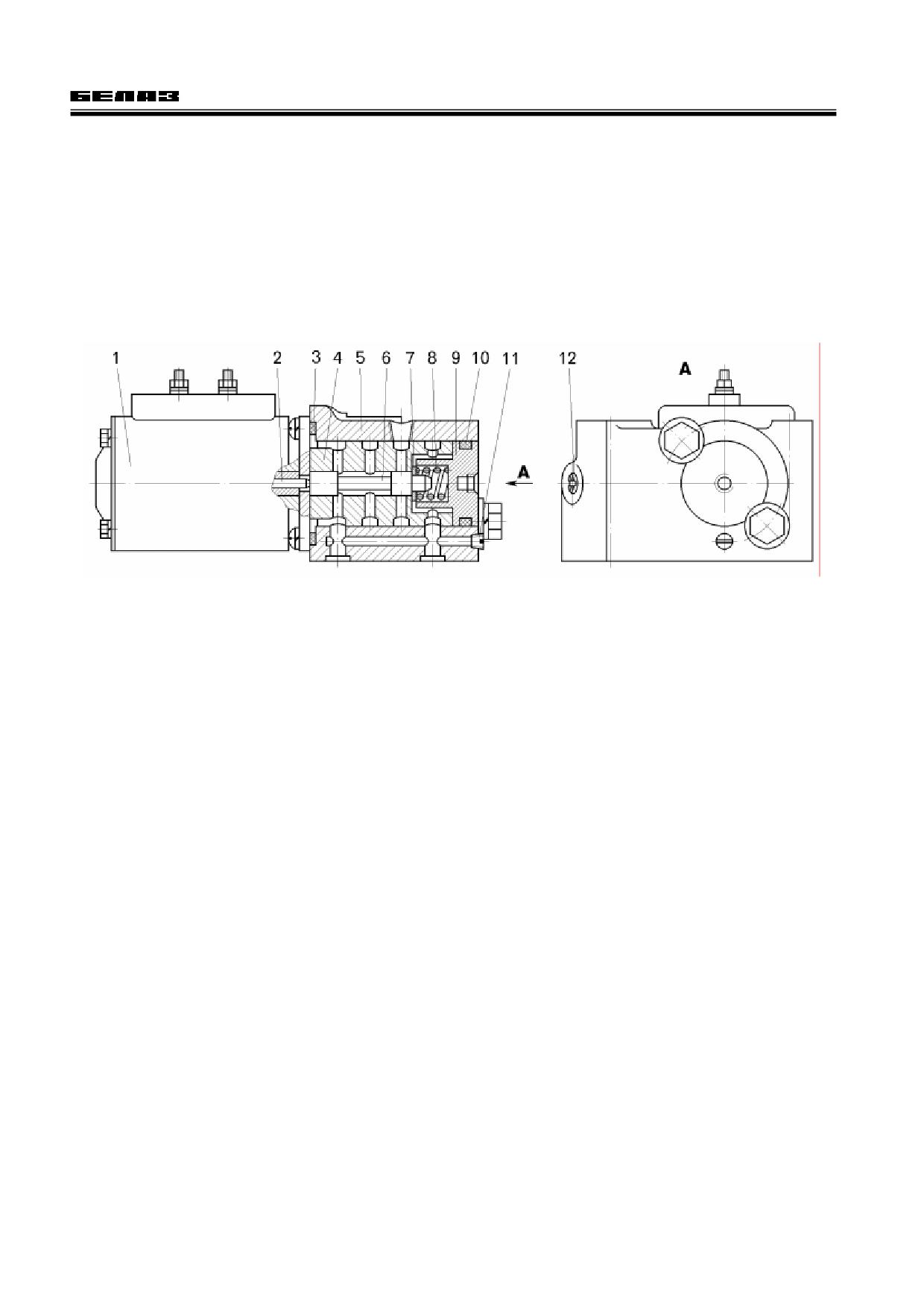

Рисунок 6.11 - Механизм привода управления тормозом-замедлителем:

1 -- электромагнит; 2 -- толкатель; 3, 10 -- уплотнительные кольца; 4 -- гильза пилота; 5 -- корпус; 6 -- золотник пи-

лота; 7 -- шайба; 8 -- пружина фиксатора; 9 -- крышка; 11 -- пробка

Гидродинамический тормоз-замедлитель состоит из корпуса 45, крыльчатки (ротора) 39 и

крышки 44. На корпусе и на крышке, так же как и на крыльчатке (роторе), имеются лопатки определен-

ного профиля, обеспечивающие создание тормозного момента.

Управление тормозом-замедлителем осуществляется из кабины нажатием ногой на кнопку элек-

трического выключателя. При нажатии на кнопку выключателя тормоз-замедлитель включается, при

отпускании - выключается. Положение кнопки не фиксируется.

При нажатии на кнопку выключателя ток подается на электромагнит 1 (рисунок 6.11) механизма

привода управления тормозом-замедлителем. Якорь электромагнита перемещает золотник 6 и масло

поступает к торцу золотника 10 (рисунок 6.12) механизма управления тормозом-замедлителем. Под

давлением масла золотник 10 перемещается и открывает клапан 1. Масло из радиатора поступает в

полость II механизма управления и через полость I нагнетается в рабочую полость тормоза-

замедлителя, а из нее через средние и верхние отверстия в гильзе 11 снова в радиатор для охлажде-

ния, т.е. при включенном тормозе-замедлителе образуется круг циркуляции масла через радиатор.

Тормозной момент тормоза-замедлителя возникает только при движении самосвала с включен-

ной ступенью коробки передач и после заполнения рабочей полости маслом и зависит от частоты вра-

щения ротора, и включенной ступени коробки передач.

На спуске скорость движения должна выбираться в зависимости от состояния дороги, длины и

крутизны спуска, условий видимости. При выходе на спуск притормозить самосвал рабочей тормозной

системой и, в зависимости от скорости движения на спуске, включить соответствующую ступень. Реко-

мендуемые ступени в зависимости от скорости движения на спуске приведены в таблице 6.1.

6-12

Гидромеханическая передача

Т а б л и ц а 6.1 - Рекомендуемые ступени в зависимости от скорости движения

Скорость движения на спуске, км/ч

Включенная ступень

III

Примечание - Тормозной эффект выше на низших ступенях

ВНИ М АНИ Е : ПРИ ДВИЖЕНИИ НА СПУСКЕ С ВКЛЮЧЕННЫМ ТОРМОЗОМ-ЗАМЕДЛИТЕЛЕМ СЛЕДУ-

ЕТ ПОСТОЯННО КОНТРОЛИРОВАТЬ ТЕМПЕРАТУРУ МАСЛА В ГИДРОМЕХАНИЧЕСКОЙ ПЕРЕДАЧЕ И НЕ ДО-

ПУСКАТЬ ПЕРЕГРЕВА ЕГО ВЫШЕ 110 ^ОС.

Во избежание перегрева масла в гидромеханической передаче при использовании тормоза-

замедлителя необходимо:

- выбрать правильный диапазон скорости перед спуском в зависимости от условий спуска;

- снизить скорость движения самосвала на спуске, пользуясь рабочей тормозной системой, и пе-

рейти на низшую ступень.

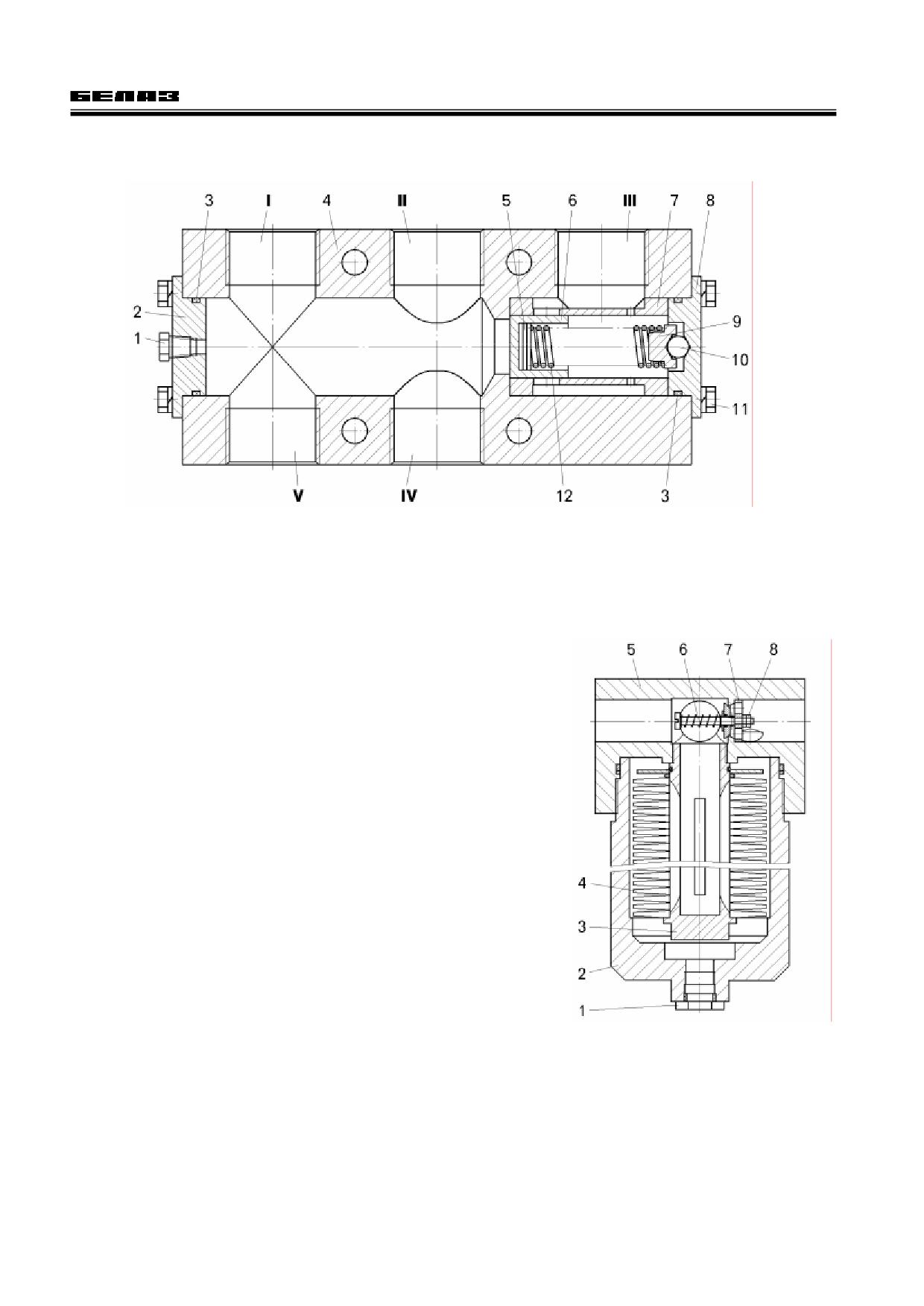

Рисунок 6.12 - Механизм управления тормозом-замедлителем:

1 -- клапан; 2 -- седло клапана; 3 -- стопорное кольцо; 4 --

пружина; 5, 7 -- уплотнительные кольца; 6 -- верхняя крышка; 8 --

угловая муфта; 9 -- корпус; 10 -- золотник; 11 -- гильза; 12 -- ниж-

няя крышка;

полость для подвода жидкости к тормозу-

замедлителю; II -- полость для подвода жидкости от масляного

радиатора; III -- полость для отвода жидкости к масляному ра-

диатору; IV

-- полость для отвода жидкости из тормоза-

замедлителя; V -- полость, сообщающаяся со сливным каналом; VI

-- канал подвода масла от механизма привода управления

На самосвале БелАЗ-75473 с многодисковым

маслоохлаждаемым тормозным механизмом

(смотри рисунок 6.8) тормоз-замедлитель от-

сутствует. Ротор 39 выполняет функцию насо-

са подачи масла для охлаждения тормозов.

6.6 Гидравлическая система

6.6.1 Гидравлическая система гидромеханической передачи самосвалов БелАЗ-7547, 75471, 75473

Гидравлическая система гидромеханической передачи самосвалов БелАЗ-7547, 75471, 75473

выполняет следующие основные функции:

- создание и поддержание необходимого давления рабочей жидкости в фрикционах коробки пе-

редач и фрикционе блокировки гидротрансформатора;

- обеспечение циркуляции рабочей жидкости через гидротрансформатор, гидродинамический

тормоз-замедлитель (при его включении) и радиатор под определенным давлением для поддержания

нормального теплового режима гидромеханической передачи;

- обеспечение смазки дисков фрикционов и подшипников шестерен.

- автоматическую блокировку и разблокировку гидротрансформатора.

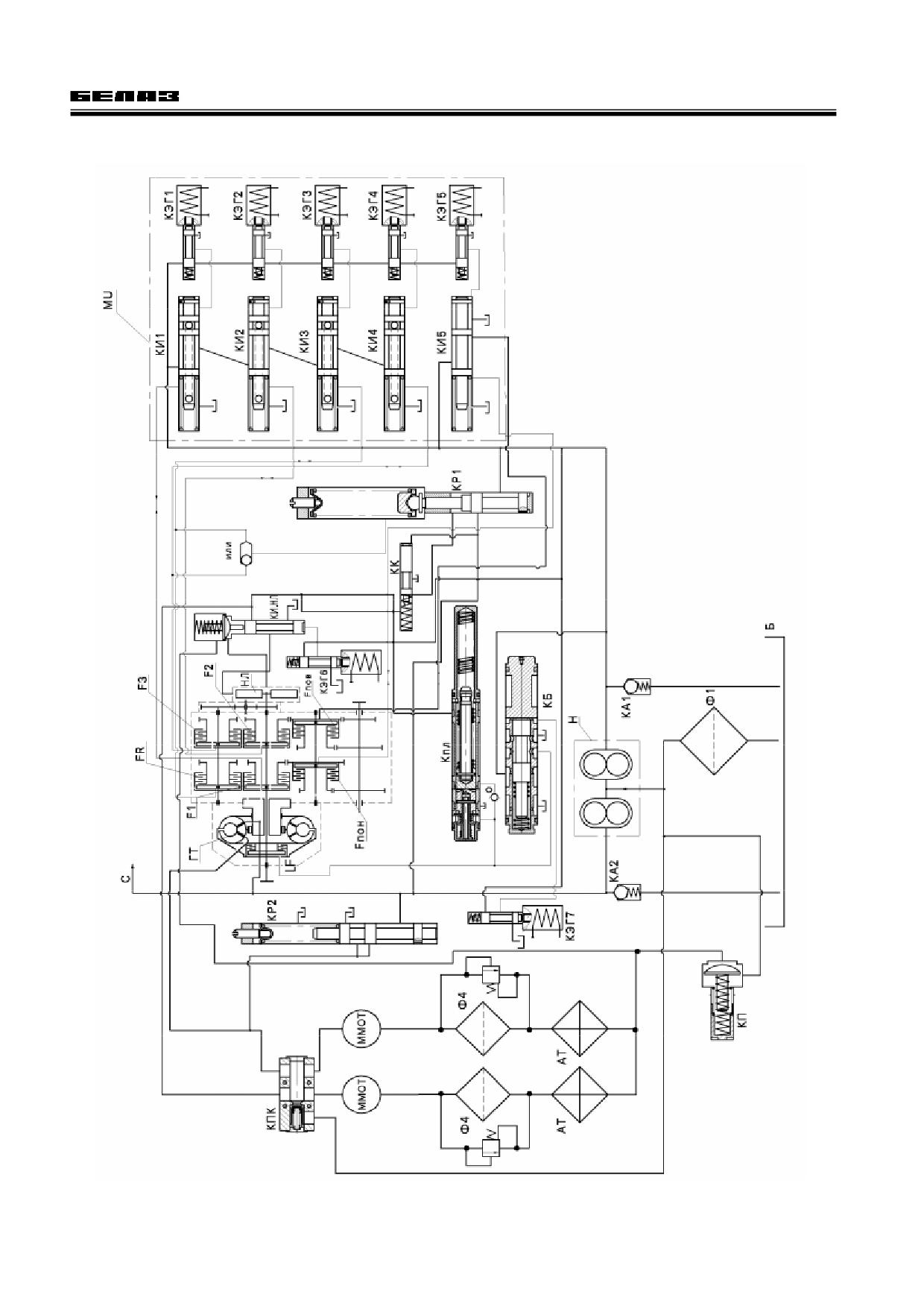

Схема гидравлической системы гидромеханической передачи показана на рисунке 6.13.

В гидравлической системе гидромеханической передачи две основные гидролинии - главная гид-

ролиния и гидролиния питания гидротрансформатора, тормоза-замедлителя и смазки коробки передач.

Гидравлическая система включает аппараты управления, аппараты регулирования и поддержа-

ния давления рабочей жидкости в заданных пределах, а также узлы фильтрации и охлаждения масла.

Питание гидравлической системы обеспечивается шестеренным масляным насосом.

6-13

Гидромеханическая передача

Рисунок 6.13 - Схема гидравлической системы гидромеханической передачи:

АТ - аппарат теплообменный; Б - гидробак (картер коробки передач); КА1 - клапан аварийный главного давления;

КА2 - клапан аварийный давления гидротрансформатора; КР1 - редукционный клапан главного давления; КР2 - редукционный

клапан давления гидротрансформатора; КК - корректирующий клапан; КБ - клапан блокировки гидротрансформатора;

КП - клапан подпорный; Кпл - клапан плавности; MU - механизм управления; КИ1 - клапан исполнительный первой передачи;

КИ2 - клапан исполнительный второй передачи; КИЗ - клапан исполнительный заднего хода; КИ4 - клапан исполнительный

третьей передачи; КИ5 - клапан исполнительный диапазонных фрикционов; КЭГ1 - клапан электрогидравлический первой пе-

редачи; КЭГ2

- клапан электрогидравлический второй передачи; КЭГЗ

- клапан электрогидравлический заднего хода;

КЭГ4 - клапан электрогидравлический третьей передачи; КЭГ5 - клапан электрогидравлический диапазонных фрикционов;

КЭГ6 - клапан электрогидравлический тормоза-замедлителя; КЭГ7 - клапан электрогидравлический блокировки гидротранс-

форматора; О - обратный клапан; ИЛИ - клапан шариковый “или”; Н - насос; ГТ - гидродинамический трансформатор;

ТЗ- тормоз-замедлитель; Ф1 - фильтр-маслозаборник; Ф2 - фильтр полнопоточный; F1 - фрикцион первой передачи;

F2 - фрикцион второй передачи; F3 - фрикцион третьей передачи; Fпон - фрикцион понижающего диапазона; Fпов - фрикци-

он повышающего диапазона; FR - фрикцион заднего хода; LF - фрикцион блокировки гидротрансформатора; КИ ТЗ - клапан

исполнительный тормоза-замедлителя; С - канал на смазку ведущего, диапазонного, реверсивного валов

Масляный насос (рисунок 6.14) состоит из двух секций: главной секции и секции гидротранс-

форматора. Он предназначен для подачи масла в цилиндры фрикционов, гидролинию гидротрансфор-

матора и тормоза-замедлителя, а также для смазки подшипников шестерен и дисков фрикционов.

Рисунок 6.14 - Масляный насос:

-- крышка главной секции насоса;

- болт;

- уплотнительные кольца;

-- сегментная шпонка;

-- корпус насоса;

-- промежуточная пластина;

- гайка;

9-- крышка гидротрансформаторной секции на-

соса; 10

- упорное кольцо; 11 -- ведущий валик

масляного насоса; 12 -- роликовый подшипник; 13

ведомый

валик

масляного

насоса;

-- торцовая уплотнительная пластина;

15 -- установочный штифт; 16 - шестерня мас-

ляного насоса; 17 -- стопорное кольцо

Главной секцией 3 насоса (смотри рисунок 6.13) масло подается в цилиндры фрикционов (при

включении ступеней), а избыточное масло сливается в гидролинию гидротрансформатора и в картер

гидромеханической передачи.

Секция 4 насоса осуществляет циркуляцию масла в системе охлаждения гидротрансформатора и

питание маслом гидролинии смазки гидромеханической передачи. Тепло, выделяемое нагретым мас-

лом при работе гидротрансформатора, отводится через радиатор 7. Компенсация утечек масла в сис-

теме охлаждения гидротрансформатора производится подпиткой ее главной секцией насоса.

В секциях насоса (смотри рисунок 6.14) на валах, опорами которых служат роликовые подшипни-

ки, установлены четыре шестерни 16. Между крышками секций насоса, подшипниками, корпусами насо-

са 5 и торцами шестерен установлены пластины торцового уплотнения 14. Пластины имеют разгрузоч-

ные канавки для выхода "защемленного" между зубьями масла.

6-15

Гидромеханическая передача

Пластины устанавливаются таким образом, чтобы разгрузочные канавки были обращены в сто-

рону торцов шестерен.

Собранные секции насоса фиксируются штифтами и соединяются болтами.

Масло поступает к насосу из нижней части картера гидромеханической передачи через фильтр-

маслозаборник 1 (смотри рисунок 6.13), в котором оно проходит предварительную очистку, и нагнетает

его в главную гидролинию, из которой масло посредством исполнительных клапанов переключения

ступеней 20, 21, 22, 23, 24 направляется в исполнительные цилиндры соответствующих фрикционов.

Насос крепится к картеру гидротрансформатора и приводится во вращение от насосного колеса

гидротрансформатора через промежуточную шестерню, блок-шестерню 7 (рисунок 6.15), установлен-

ную на ведомом валу коробки передач и ведомую шестерню привода насоса 10.

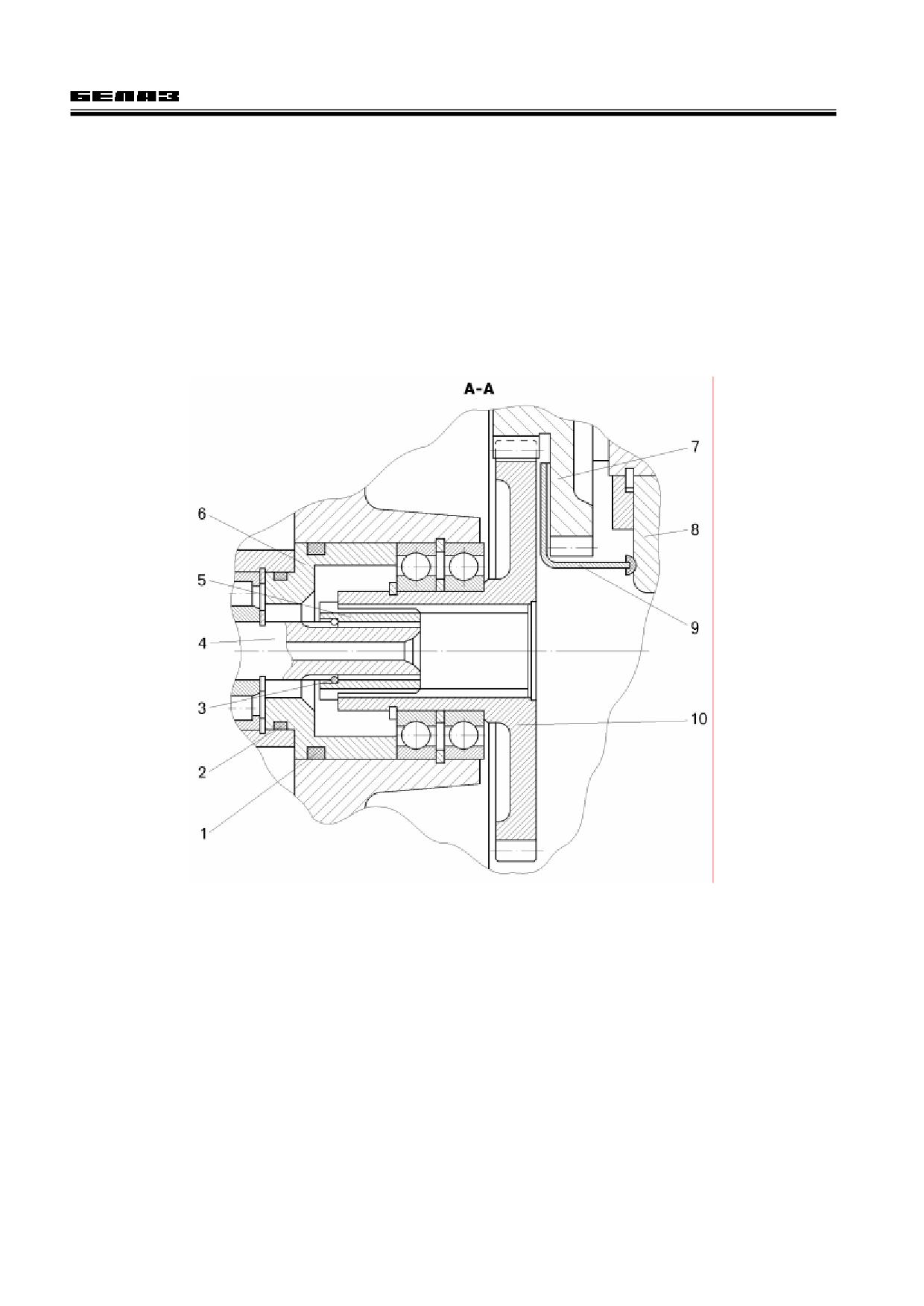

Рисунок 6.15 - Привод масляного насоса (разрез А-А смотри рисунки 6.2, 6.3):

1, 2 -- уплотнительные кольца; 3 -- стопорное кольцо; 4 -- ведущий вал насоса; 5 -- шлицевая втулка; 6 -- центрирую-

щая втулка; 7 -- блок-шестерня привода насоса; 8 -- картер гидромеханической передачи; 9 -- брызговик шестерни; 10 -- ве-

домая шестерня привода насоса

Фильтр-маслозаборник (рисунок 6.16а) состоит из кожуха 6, пакета фильтрующих элементов 4,

каркаса с сеткой 5, стержня 7, и крышки 8. Фильтр (каркас с сеткой и пакет фильтрующих элементов)

устанавливается внутри кожуха маслозаборника. В кожухе маслозаборника имеется отверстие с сет-

кой, через которое засасываемое насосами масло поступает к фильтру, где проходит предварительную

очистку перед поступлением к узлам гидромеханической передачи.

Полнопоточный фильтр (рисунок 6.16b) предназначен для очистки масла, сливаемого из гид-

ролинии питания гидротрансформатора, тормоза-замедлителя и смазки коробки передач. Он состоит

из таких же элементов что и фильтр-маслозаборник, но в нем отсутствует каркас с сеткой предвари-

тельной очистки масла.

Фильтр-маслозаборник и полнопоточный фильтр расположены в нижней части картера коробки

передач.

6-16

Гидромеханическая передача

Подпорный клапан (рисунок 6.16c) предназначен для обеспечения быстрого заполнения гид-

равлической системы рабочей жидкостью и поддержания давления при включении гидродинамического

тормоза-замедлителя. Клапан расположен на задней стенке картера коробки передач и состоит из соб-

ственно клапана 16, гильзы 18, поршня 19, пружин и корпуса.

Корпус клапана крепится к картеру болтами.

Рисунок 6.16 - Масляные фильтры и подпорный клапан:

а - фильтр-маслозаборник; b - полнопоточный фильтр; с - подпорный

клапан;

1 -- патрубок; 2 -- втулка; 3 -- стопорное кольцо; 4 -- фильтрующий

элемент; 5 -- каркас с сеткой; 6 -- кожух фильтра-маслозаборника; 7 -- стер-

жень; 8 -- крышка; 9 -- защитная шайба; 10 -- опорное кольцо; 11 -- кожух пол-

нопоточного фильтра;

-- фиксатор;

-- регулировочные прокладки;

14 -- стопорное кольцо; 15 -- седло; 16 -- клапан; 17 -- пружина подпорного кла-

пана; 18 -- гильза; 19 -- поршень; 20 -- уплотнительное кольцо; 21 -- корпус

подпорного клапана; 22 -- картер гидромеханической передачи

Золотниковая коробка. Давление масла в гидромеханической передаче регулируется клапана-

ми и регуляторами, установленными в золотниковой коробкой. Устройство золотниковой коробки пока-

зано на рисунке 6.17.

Давление масла в главной гидролинии поддерживается регулятором давления 56 (смотри также

рисунок 6.13, позиция КР1). После пуска двигателя насос подает масло в полость золотника 44 регуля-

тора главного давления (смотри рисунок 6.17), к аварийному клапану 51 и клапану 54 блокировки гид-

ротрансформатора.

Под давлением масла золотник 44 регулятора, сжимая пружину, перемещается влево (по рисун-

ку) и при достижении в главной гидролинии давления выше допустимого перепускает масло в круг цир-

куляции гидротрансформатора.

При включении третьей передачи и передачи заднего хода полость пружины регулятора через

обратный клапан 50 сообщается с нагнетательной гидролинией фрикциона третьей передачи или пе-

редачи заднего хода. Масло, поступающее в полость пружины, воздействует на торец толкателя 43 и

за счет этого увеличивается усилие для перемещения золотника регулятора и соответственно увели-

чивается давление масла, подаваемого в цилиндры фрикционов третьей передачи, передачи заднего

хода, а значит, и передаваемый этими фрикционами крутящий момент.

6-17

Гидромеханическая передача

Давление масла в гидролинии гидротрансформатора поддерживается регулятором 57. При уве-

личении давления масла в гидролинии гидротрансформатора выше допустимого золотник регулятора

смещается влево (по рисунку) и часть масла направляется в теплообменник, минуя гидротрансформа-

тор. При дальнейшем увеличении давления золотник смещается больше и обеспечивается дополни-

тельный слив масла по специальной трубке в картер гидромеханической передачи.

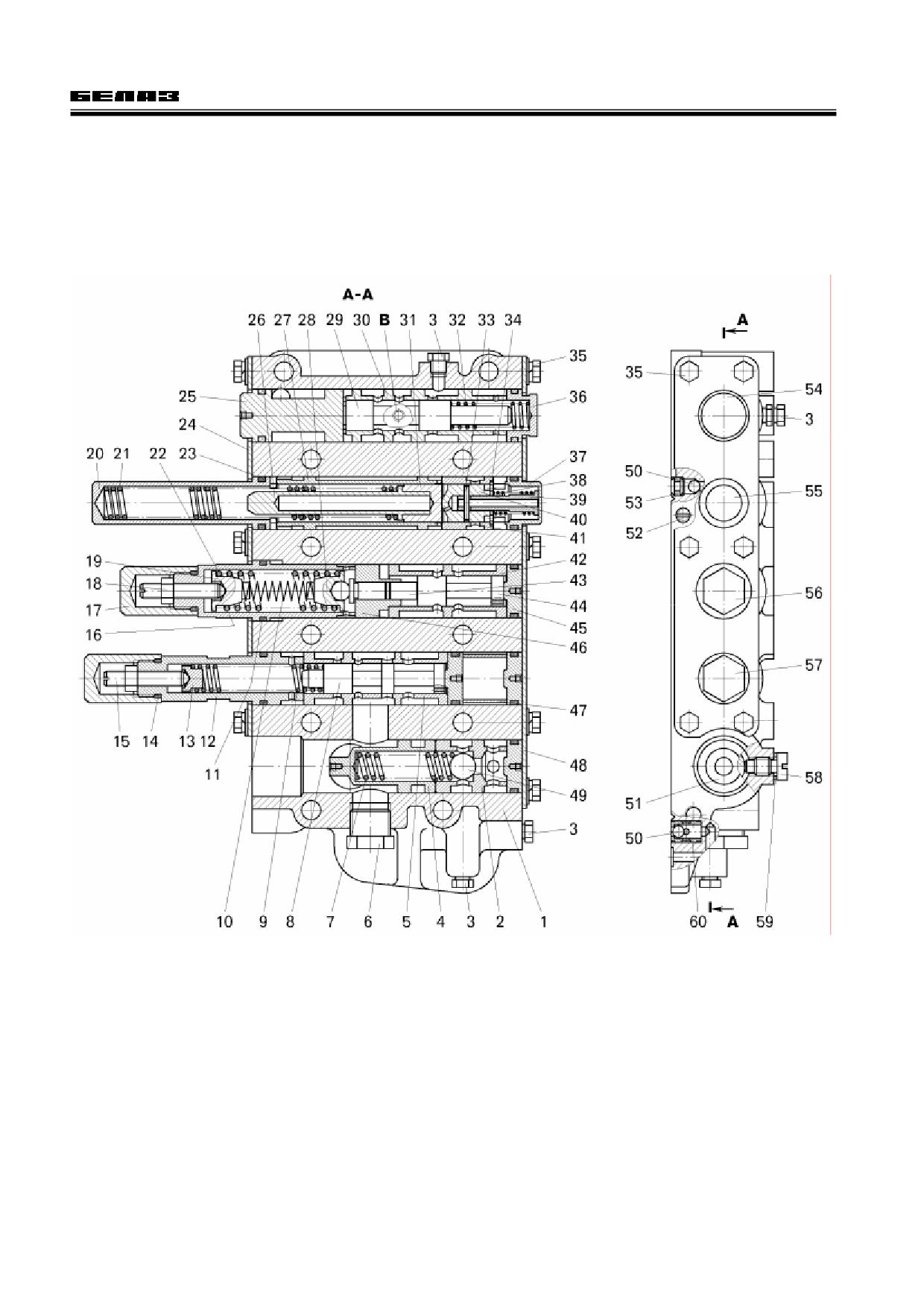

Рисунок 6.17 - Золотниковая коробка:

1 - корпус золотников; 2 - седло аварийного клапана; 3, 6, 52 - пробки; 4 - крышка аварийного клапана; 5 - гильза регу-

лятора давления гидротрансформатора; 7 - пружина аварийного клапана; 8 -- золотник регулятора давления гидротранс-

форматора; 9 - пружина регулятора давления гидротрансформатора; 10 - пружина; 11, 14, 23 - уплотнительные кольца;

12 - крышка регулятора давления гидротрансформатора; 13, 34, 39 - опора пружины; 15 - регулировочный винт; 16 - крышка

регулятора главного давления; 17 - гайка колпачковая; 18 - гайка; 19 - опора пружин; 20 - крышка клапана плавности;

21, 38 - пружины; 22 - пружина редукционного клапана; 24 - пластина корпуса задняя; 25 - крышка клапана блокировки;

26 - опора пружины гидроаккумулятора; 27 - гильза гидроаккумулятора; 28 - опора пружин с шариком; 29 - золотник клапана

блокировки гидротрансформатора; 30 - гильза клапана блокировки гидротрансформатора; 31 - золотник; 32 - пружина ме-

ханизма управления; 33 - фиксатор; 35 - болт; 36 - крышка корпуса; 37, 45 - крышки; 40 - золотник клапана плавности;

41 - гильза клапана плавности; 42 - гильза регулятора главного давления; 43 - толкатель золотника; 44 - золотник регу-

лятора главного давления; 46 - гильза толкателя; 47 - упорная втулка; 48 - пластина корпуса передняя; 49 - шарик аварий-

ного клапана; 50 - шарик обратного клапана; 51 - аварийный клапан в линии главного давления; 53 - фиксатор обратного

клапана; 54 - клапан блокировки гидротрансформатора; 55 - клапан плавности гидротрансформатора; 56 - регулятор глав-

ного давления; 57 - регулятор давления в гидротрансформаторе; 58 - стопорный винт крышки аварийного клапана; 59 - уп-

лотнительная прокладка; 60 - седло обратного клапана

B - место для подсоединения датчика контрольной лампочки блокировки гидротрансформатора

6-18

Гидромеханическая передача

Для увеличения давления масла в главной гидролинии при работе на режиме гидротрансформа-

тора в гидравлической системе установлен корректирующий клапан (рисунок 6.18). Если давление

масла на выходе из гидротрансформатора больше, чем на входе, золотник 4 корректирующего клапана

перемещается и масло на выходе из гидротрансформатора (под давлением большим, чем на входе)

воздействует на торец золотника регулятора давления в главной гидролинии, и за счет этого в главной

гидролинии увеличивается давление.

В главной гидролинии и гидролинии гидротрансформатора установлены аварийные клапаны КА1,

КА2 (смотри рисунок 6.13), которые предохраняют систему от перегрузки в случае неисправности ос-

новных регуляторов

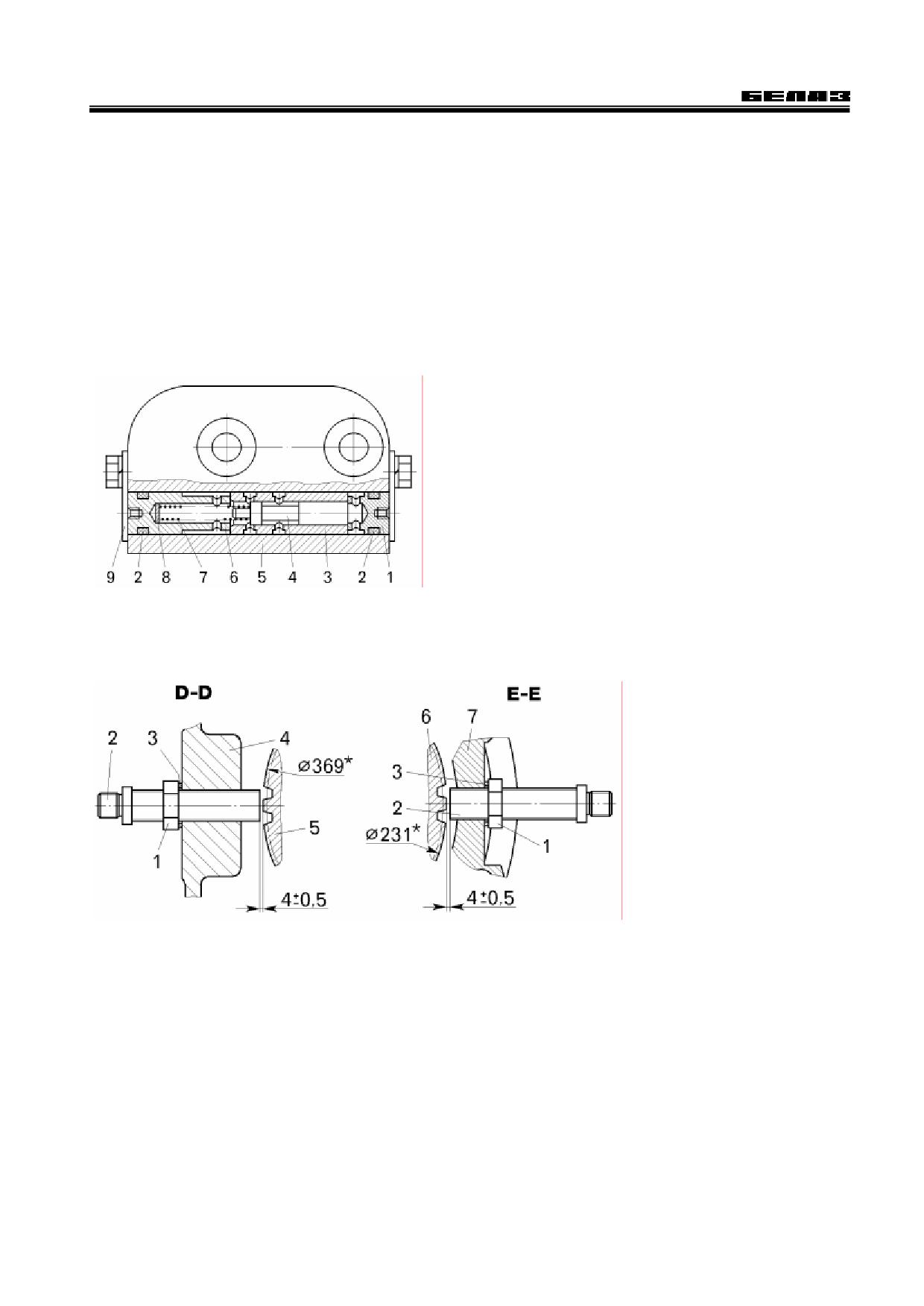

Рисунок 6.18 - Корректирующий клапан:

1 - малая крышка; 2 - уплотнительное кольцо; 3 - гильза;

4 - золотник; 5 - корпус; 6 - большая крышка; 7 - пружина; 8 - шайба;

9 - прижимная пластина

Датчик частоты вращения 2 (рисунок 6.19 сечение D-D) ведомого вала установлен в картере гид-

ромеханической передачи. При движении самосвала вперед датчик вырабатывает электрический сиг-

нал, предотвращающий случайное включение заднего хода.

Рисунок 6.19 - Установка датчика

частоты вращения:

1 - гайка; 2 - датчик час-

тоты вращения; 3 - прокладка; 4 -

картер гидромеханической переда-

чи; 5 - ведомая шестерня пони-

жающего диапазона

Управление блокировкой гидротрансформатора.

Фрикцион блокировки гидротрансформатора LF (смотри рисунок 6.13) включается и выключается

автоматически в зависимости от частоты вращения ведущего вала коробки передач.

Для обеспечения работы фрикциона блокировки гидротрансформатора, в систему управления

гидромеханической передачи включены электронное реле управления блокировкой гидротрансформа-

тора, индукционный датчик частоты вращения ведущего вала (рисунок 6.19 сечение E-E) и механизм

привода управления блокировкой гидротрансформатора (рисунок 6.20).

При достижении заданных частот вращения турбинного вала, датчик частоты подает сигналы

электронному реле блокировкой гидротрансформатора, которое выдает команды в виде электрических

сигналов, на включение или выключение блокировки гидротрансформатора.

При поступлении от электронного реле команды на включение блокировки гидротрансформатора

на выводах электромагнита 1 механизма привода управления блокировкой (рисунок 6.20) появляется

6-19

Гидромеханическая передача

напряжение, золотник пилота 6 перемещается, нагнетаемое масло поступает к клапану блокировки

гидротрансформатора КЭГ5 (смотри рисунок 6.13) и включает его. Золотник клапана перемещается и

обеспечивает подачу масла из главной масляной гидролинии в цилиндр фрикциона блокировки гидро-

трансформатора и к клапану плавности в золотниковой коробке.

При уменьшении частоты вращения ведомого вала электронное реле подает команду на выклю-

чение блокировки гидротрансформатора. Выключение блокировки гидротрансформатора происходит в

обратной последовательности: выводы электромагнита 1 (смотри рисунок 6.20) обесточиваются, кла-

пан механизма привода управления блокировкой и клапан блокировки КЭГ5 (смотри рисунок 6.13) вы-

ключаются, подводящий канал фрикциона блокировки гидротрансформатора соединяется со сливной

гидролинией и фрикцион выключается.

Рисунок 6.20 - Механизм привода управления блокировкой гидротрансформатора:

1 - электромагнит; 2 - толкатель; 3, 10 - уплотнительные кольца; 4 - гильза пилота; 5 - корпус; 6 - золотник пило-

та; 7 - шайба; 8 - пружина фиксатора; 9 - крышка; 11, 12 - пробки

При переключении ступеней во время движения самосвала электронное реле «следит» за рабо-

той блокировки гидротрансформатора - вначале выключая ее, затем ступень коробки передач, а при

включении - вначале включая ступень, а затем блокировку гидротрансформатора.

Для обеспечения плавного включения блокировки гидротрансформатора предназначен клапан

плавной блокировки гидротрансформатора (клапан плавности) Кпл (рисунок 6.21 и рисунок 6.13).

Клапан плавности состоит из золотника 5 (смотри рисунок 6.21), пружины 1 регулятора давления,

опор 2 и 3 пружины регулятора давления, золотника 6, опоры пружины 7 гидроаккумулятора и пружины

9 гидроаккумулятора. Гидроаккумулятор, взаимодействующий с регулятором давления, определяет за-

кономерность и время регулирования давления клапаном плавности.

Клапан плавности Кпл вступает в работу тогда, когда срабатывает клапан блокировки гидро-

трансформатора КБ и жидкость из главной масляной гидролинии C поступает в цилиндр фрикциона

блокировки гидротрансформатора A.

Процесс регулирования давления клапаном плавности осуществляется следующим

образом.

При подаче масла из клапана блокировки гидротрансформатора КБ в канал включения фрикцио-

на блокировки гидротрансформатора и к клапану плавности осуществляется перемещение поршня

фрикциона блокировки гидротрансформатора и незначительная часть масла через дроссельное отвер-

стие в золотнике 5 поступает в аккумулятор слева от золотника 6. После остановки поршня в цилиндре

фрикциона блокировки при упоре в пакет фрикционных дисков давление в цилиндре фрикциона и

слева от золотника регулятора 5 возрастает и золотник перемещается влево, открывая отверстия для

слива жидкости из канала включения фрикциона блокировки. Так как по мере перемещения золотника 6

давление в аккумуляторе и справа от золотника регулятора возрастает, то давление в канале включе-

ния фрикциона блокировки также постепенно возрастает. После остановки золотника 6 в крайнем пра-

вом положении давление (если утечки жидкости отсутствуют) в аккумуляторе и справа от золотника 5

возрастает до уровня давления в главной гидролинии. Золотник регулятора при этом перемещается в

исходное положение.

Клапаном плавности давление регулируется в зависимости от величины давления в линии выхо-

да из гидротрансформатора В.

6-20

Гидромеханическая передача

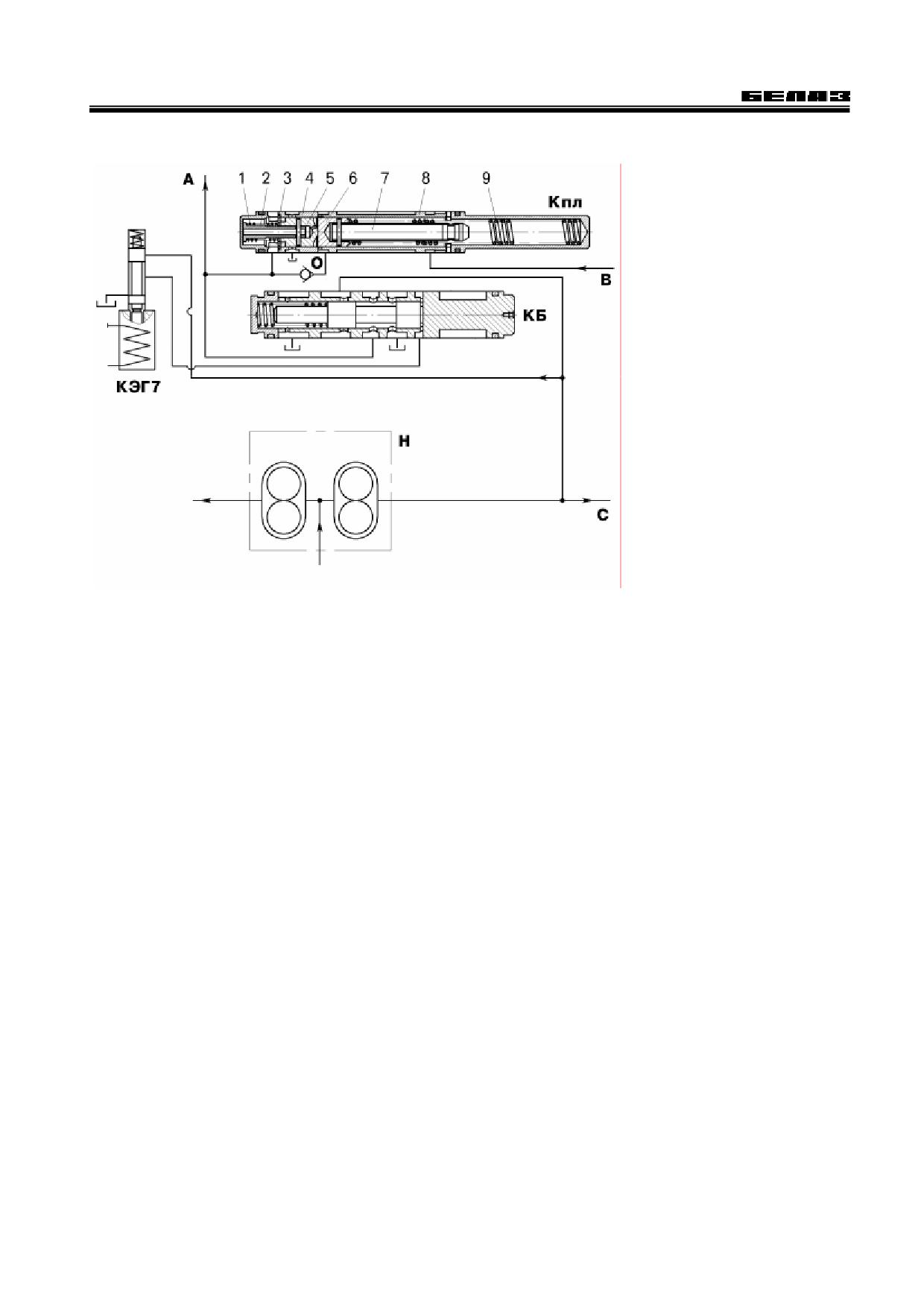

Рисунок 6.21 - Схема управления

блокировкой гидротрансформа-

тора (фрагмент гидравлической

схемы рисунка 6.10):

1 - пружина регулятора дав-

ления; 2, 3 - опоры пружины; 4 -

гильза клапана плавности; 5 - зо-

лотник клапана плавности; 6 - зо-

лотник; 7 - опора пружины гидроак-

кумулятора;

8 - гильза гидроакку-

мулятора;

9 - пружина гидроакку-

мулятора;

КЭГ7 - электрогидравличе-

ский клапан привода управления

блокировкой гидротрансформато-

ра; Кпл - клапан плавности блоки-

ровки гидротрансформатора; О -

обратный клапан; КБ - клапан бло-

кировки

гидротрансформатора;

Н - масляный насос; A - подвод

масла к фрикциону блокировки гид-

ротрансформатора; B

- подвод

масла с линии выхода гидротранс-

форматора; C - главная масляная

магистраль

6.6.2 Гидравлическая система гидромеханической передачи самосвала БелАЗ-75473

с многодисковым маслоохлаждаемым тормозным механизмом

Работа гидравлической система гидромеханической передачи самосвала БелАЗ-75473 с многодис-

ковым маслоохлаждаемым тормозным механизмом одинакова с работой гидравлической системы гидро-

механической передачи самосвалов БелАЗ-7547, 75471, 75473, но имеет следующую особенность.

Гидравлическая система гидромеханической передачи самосвала БелАЗ-75473 с многодисковым

маслоохлаждаемым тормозным механизмом выполняет следующие основные функции:

- создание и поддержание необходимого давления рабочей жидкости в фрикционах коробки пе-

редач и фрикционе блокировки гидротрансформатора;

- обеспечение циркуляции рабочей жидкости через гидротрансформатор и теплообменник под

определенным давлением для поддержания нормального теплового режима гидромеханической

передачи;

- обеспечение смазки дисков фрикционов и подшипников шестерен;

- автоматическую блокировку и разблокировку гидротрансформатора;

- обеспечение циркуляции рабочей жидкости через многодисковые маслоохлаждаемые тормоз-

ные механизмы для поддержания теплового режима.

Схема гидравлической системы показана на рисунке 6.22.

Рисунок 6.22 - Гидравлическая схема гидромеханической передачи самосвала БелАЗ-75473

с многодисковым маслоохлаждаемым тормозным механизмом:

АТ - аппарат теплообменный; Б - гидробак (картер коробки передач); КА1 - клапан аварийный главного давления;

редачи; КЭГ2 - клапан электрогидравлический второй передачи; КЭГЗ - клапан электрогидравлический заднего хода;

КЭГ6 - клапан электрогидравлический лопастного насоса; КЭГ7 - клапан электрогидравлический блокировки гидротрансфор-

матора; О - обратный клапан; ИЛИ - клапан шариковый “или”; Н - насос; ГТ - гидродинамический трансформатор;

ЛН - лопастной насос; Ф1 - фильтр-маслозаборник; F1 - фрикцион первой передачи; F2 - фрикцион второй передачи;

F3 - фрикцион третьей передачи; Fпон - фрикцион понижающего диапазона; Fпов - фрикцион повышающего диапазона;

FR - фрикцион заднего хода; LF - фрикцион блокировки гидротрансформатора; КИ ЛН - клапан исполнительный лопастного

насоса; КПК - колодка с предохранительным клапаном; Ф4 - фильтр полнопоточный ММОТ; С - канал на смазку ведущего,

диапазонного, реверсивного валов

6-21

Гидромеханическая передача

Рисунок 6.23 - Масляные фильтры и подпорный клапан самосвала БелАЗ-75473 с ММОТ:

а - фильтр-маслозаборник; b - полнопоточный фильтр отсутствует; с - подпорный клапан;

1, 8, 9, 16, 18, 22, 28 -- уплотнительные кольца; 2 -- патрубок; 3 -- промежуточный картер; 4, 21 -- стопорные кольца;

5, 15

-- фильтрующие элементы; 6 -- каркас с сеткой; 7 -- корпус фильтра-маслозаборника; 10 -- крышка маслозаборника;

11, 20 -- пружины; 12 -- защитная шайба; 13 -- опорное кольцо; 14 -- картер коробки передач; 15 -- корпус полнопоточного

фильтра; 17 -- фиксатор; 19 -- регулировочные шайбы; 23 -- седло; 24 -- подпорный клапан; 25 -- пружина подпорного клапана;

26 -- гильза; 27 -- плунжер; 29 -- корпус подпорного клапана

В нижней части картера коробки передач не устанавливается полнопоточный фильтр

(рисунок 6.23) предназначенный для очистки масла, сливаемого из гидролинии питания гидротранс-

форматора и тормоза-замедлителя.

Предохранительный клапан установлен в напорной гидролинии перед многодисковыми тор-

мозными механизмами и предназначен для защиты торцовых резинометаллических уплотнений тор-

мозных механизмов задних колес при повышении давления в системе охлаждения.

Предохранительный клапан отрегулирован на давление открытия 0,3 МПа. При достижении ука-

занного давления плунжер 6 (рисунок 6.24) перемещается вправо, сжимая пружину 12, происходит

сброс рабочей жидкости из полостей I, II, IV, V в полость III соединенной со сливом в поддон гидроме-

ханической передачи.

Регулировка предохранительного клапана осуществляется шайбами 5.

6-23

Гидромеханическая передача

Рисунок 6.24 - Предохранительный клапан самосвала с многодисковыми маслоохлаждаемыми задними тормозами:

1 - пробка; 2, 8 - крышки; 3 - предохранительное кольцо; 4 - корпус; 5 - регулировочные шайбы; 6 - плунжер; 7 - гиль-

за; 9 - опора пружины; 10 - шарик; 11 - болт; 12 - пружина

Фильтр. В гидравлической системе гидромеханической передачи в линии от многодисковых зад-

них тормозных механизмов к водомасляным теплообменникам установлены фильтры очистки масла

(смотри рисунок 6.22).

В корпус 2 (рисунок 6.25) установлен набор сетчатых эле-

ментов, собранных на стержне - фильтрующий элемент 4. В

крышку фильтра вмонтирован перепускной клапан, который сра-

батывает при загрязнении фильтрующего элемента. Фильтр от-

деляет из рабочей жидкости механические примеси размером бо-

лее 0,08 мм.

Рисунок 6.25 - Фильтр самосвала с многодисковыми

маслоохлаждаемыми задними тормозами:

1 - пробка; 2 - корпус; 3 - заглушка; 4 - фильтрующий элемент;

5 - крышка фильтра; 6 - клапан; 7 - опорная втулка; 8 - гайка

6.7 Управление гидромеханической передачей

Привод управления переключения ступеней включает механизм управления, пульт переключения

ступеней и систему переключающих реле и электромагнитов.

Механизм управления (рисунок 6.26) предназначен для управления переключением ступеней.

Он состоит из пяти золотниковых гидрораспределителей с электрогидравлическим управлением от

вспомогательных гидрораспределителей (электрогидравлических клапанов).

6-24

Гидромеханическая передача

Включение электромагнитов электрогидравлических клапанов осуществляется электромеханиче-

ским устройством - пультом управления (переключателем ступеней), установленным в кабине водителя.

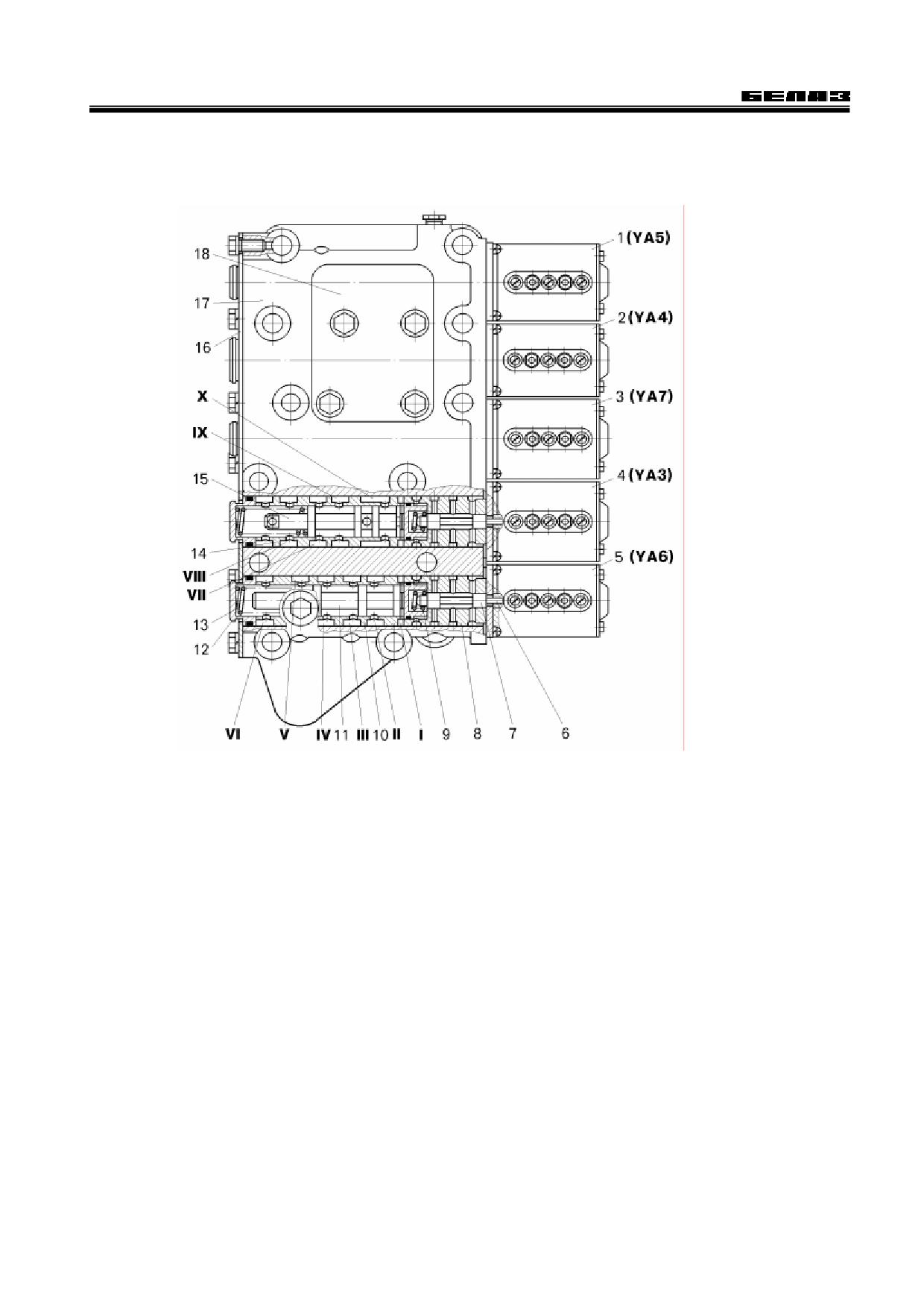

Рисунок 6.26 - Механизм управления:

1 (YA5) -- электромагнит I и IV ступеней; 2 (YA4) -- электромагнит II и V ступеней; 3 (YA7) -- электромагнит I и II

ступеней заднего хода; 4 (YA3) -- электромагнит III ступени; 5 (YA6) -- электромагнит фрикционных муфт диапазонного ва-

ла; 6 -- толкатель; 7 -- золотник управления (пилот); 8 -- гильза золотника (пилота); 9, 13 -- пружины; 10, 14 -- гильзы;

11 -- золотник фрикционных муфт диапазонного вала; 12 -- заглушка; 15 -- золотник управления фрикционной муфтой;

16, 18 -- крышки; 17 -- корпус;

I, X -- полости управления; II, VI -- полости, сообщающиеся со сливным каналом; III, V, VIII -- полости, сообщающиеся с

цилиндрами фрикционных муфт; IV, VII -- полости, сообщающиеся с нагнетательным каналом главной гидролинии; IX -- по-

лость гидроблокировки

Примечание - В скобках дано обозначение электромагнита в соответствии с электрической схемой.

При установке рычага пульта управления в положение включения какой-либо ступени на соответ-

ствующие электромагниты механизма управления подается электрический ток, толкатели электромаг-

нитов перемещают золотники вспомогательных гидрораспределителей влево (по рисунку) и масло по-

ступает в торцевые полости соответствующих золотников механизма управления. Золотники переме-

щаются и сообщают цилиндры соответствующих фрикционов с главной масляной гидролинией.

Масло из нагнетательного канала главной масляной гидролинии постоянно поступает в полости

IV и VII золотниковых пар механизма управления.

В положении золотников управления "выключено" (показано на рисунке) цилиндры фрикционов,

кроме фрикционов повышающего диапазона, через каналы в деталях коробки передач, полости VI и Х

механизма управления и отверстия в гильзах сообщены со сливным каналом. Фрикцион повышающего

диапазона замыкается в положении "выключено" пилота 7 и золотника 11 сразу после пуска двигателя.

На всех ступенях, кроме третьей, крутящий момент передается двумя фрикционами.

6-25

Гидромеханическая передача

В таблице 6.2 приведен порядок подачи тока на электромагниты при включении ступеней коробки

передач.

Таблица 6.2 - Электромагниты и фрикционы, замыкаемые на каждой ступени

Включаемая ступень

Включаемый электромагнит

Замыкаемый фрикцион

―

Fпов

YA5, YA6

F1, Fпон

YA4, YA6

F2, Fпон

YA3

F3, (Fпов)

YA5

F1, Fпов

YA4

F2, Fпов

YA7, YA6

FR, Fпон

YA7

FR, Fпов

Примечание:

- обозначение электромагнитов указано в соответствии с электрической схемой,

- фрикционы - в соответствии с рисунками 6.13, 6.22.

При включении третьей ступени замыкаемый фрикцион Fпов крутящий момент не передает.

Для исключения одновременного включения двух ступеней из-за неисправности привода в меха-

низме управления предусмотрена гидравлическая блокировка золотников. Полости золотников меха-

низма управления связаны между собой таким образом, что если во включенном положении находятся

два золотника, то замкнут будет только один фрикцион, а исполнительный цилиндр второго фрикциона

соединен со сливным каналом. Золотник включения фрикционов диапазонного вала запитан отдель-

ным каналом.

Пульт управления ПУ3-1-1

(рисунок 6.27) - выполнен в едином

корпусе. Он состоит из корпуса 11,

крышки 13, рычага поиска положений

15 с ручкой 1, указателей положений

рычага с защитными стеклами 14, со-

единительной платы 7 и самого меха-

низма перемещения и фиксации ры-

чага в положении, соответствующем

включаемой ступени, для подачи

электрического сигнала на электро-

магниты механизма управления.

Рисунок 6.27 - Пульт управления ПУ3-1-1:

1 -- ручка рычага поиска положений;

2 -- фиксатор нейтрального положения рыча-

га; 3 -- направляющая рычага; 4 -- штыревая

колодка; 5 -- гнездовая колодка; 6 -- соедини-

тельная панель; 7 -- соединительная плата;

8 -- опора; 9 -- фиксатор; 10 -- пластинчатая

пружина; 11 -- корпус; 12 -- держатель лампы

подсветки указателей положений рычага;

13 -- крышка; 14 -- защитные стекла указате-

лей положений рычага; 15 -- рычаг поиска по-

ложений; 16 -- фиксатор положения рычага;

I, II, III, IV, V -- положение рычага сту-

пеней переднего хода; N -- нейтральное поло-

жение; 1R, 2R -- положение рычага ступеней

заднего хода; VI -- незадействованное поло-

жение рычага

6-26

Гидромеханическая передача

Пульт управления имеет восемь последовательных фиксированных положений. В это количество

входит пять положений переднего хода, нейтральное положение и два положения заднего хода. Номер

включенной ступени в цифровом изображении выдается на табло расположенное на панели приборов.

В пульте переключения ступеней имеется дополнительный фиксатор 2 при переходе из ней-

трального положения в положение первой ступени и ступени заднего хода.

На держателе 12 установлена лампа подсветки положений рычага, которая перемещается вме-

сте с рычагом. Начало движения осуществляется переводом рычага из нейтрального положения в по-

ложение первой ступени или заднего хода. Выключение первой ступени осуществляется переводом

рычага пульта управления в нейтральное положение.

6.8 Обслуживание гидромеханической передачи

Перед обслуживанием гидромеханическую передачу нужно тщательно вымыть.

Операции технического обслуживания выполнять в условиях, исключающих попадание пыли и

грязи на сопрягаемые поверхности узлов и механизмов гидромеханической передачи.

Обслуживание гидромеханической передачи включает:

- проверку уровня масла;

- промывание фильтрующих элементов масляных фильтров;

- замену масла;

Ежесменно перед выездом проверить уровень масла в гидромеханической передаче, осмотреть

соединения всех маслопроводов. Появившиеся подтекания масла из гидромеханической передачи, а

также из соединений трубопроводов необходимо устранить.

Проверка уровня масла. Прежде чем проверять уровень масла в гидромеханической передаче

необходимо установить самосвал на ровной площадке, затормозить стояночной тормозной системой.

Последовательность выполнения операции:

- повернуть крышку указателя и открыть смотровое стекло;

- запустить двигатель и нагреть масло в гидромеханической передаче до плюс 40-50 ^оС. При час-

тоте вращения двигателя 600 мин^-1 уровень масла должен быть посредине смотрового стекла.

Если уровень масла больше нормального (масло полностью закрывает смотровое стекло) или

меньше (смотровое стекло свободно от масла), то нужно остановить двигатель и слить или долить не-

обходимое количество масла. Следует помнить, что 2 л масла изменяют уровень в картере приблизи-

тельно на 10 мм.

Если при проверке окажется, что уровень масла соответствует норме, то остановить двигатель и

закрыть смотровое стекло крышкой.

Промывка фильтрующих элементов масляных фильтров и картера коробки передач. Что-

бы промыть маслозаборник, полнопоточный фильтр и нижнюю часть картера гидромеханической пере-

дачи, необходимо слить масло из коробки передач. Сливать масло необходимо сразу после окончания

работы самосвала, когда масло еще теплое. Если самосвал не работал, прогреть гидромеханическую

передачу.

Операция промывания фильтрующих элементов масляных фильтров выполняется в следую-

щем порядке:

- отвернуть крышки 8 (смотри рисунок 6.16), расположенные в нижней части картера, вынуть па-

кеты фильтрующих элементов;

- удалить грязь с фланцев фильтров в зоне уплотнительного кольца;

- промыть фильтрующие элементы в дизельном топливе и продуть сжатым воздухом;

- установить пакеты фильтрующих элементов и завернуть крышки. При необходимости устано-

вить новые пакеты фильтрующих элементов, заменить уплотнительные кольца.

Для промывания нижней части картера коробки передачи необходимо:

- отвернуть болты и вынуть корпусы полнопоточного фильтра и маслозаборника;

- через окна в картере промыть нижнюю часть картера. Если при промывании картера обнару-

жится значительное количество алюминиевой стружки, металлокерамики или обломки деталей, снять

гидромеханическую передачу с самосвала и устранить неисправность;

- удалить грязь с картера в зоне уплотнительного кольца;

6-27

Гидромеханическая передача

- установить корпусы полнопоточного фильтра, маслозаборника и завернуть болты;

- залить масло в гидромеханическую передачу;

- проверить уровень масла как описано ранее, при необходимости долить масло.

Замена масла. Срок службы гидромеханической передачи в большой степени зависит от свое-

временной замены масла, а также от его качества. Чтобы гарантировать наилучшие условия работы

гидромеханической передачи, следует применять только масла, указанные в перечне применяемых

смазочных материалов. При смене марки масла промыть гидромеханическую передачу.

Замену масла на самосвалах БелАЗ-7547, 75471, 75473 необходимо производить после наработ-

ки 1500 часов при выполнении операций очередного ТО-2.

Замену масла на самосвале БелАЗ-75473 с многодисковым маслоохлаждаемым тормозным ме-

ханизмом необходимо производить после наработки 1000 часов при выполнении операций очередного

технического обслуживания.

Замену масла выполнять в следующей последовательности:

- перед заливкой масла тщательно очистить пробку от грязи;

- залить в гидромеханическую передачу масло до средней линии на смотровом стекле;

- проверить уровень масла как описано ранее, при необходимости долить масло.

Проверка и регулирование осевого зазора в конических подшипниках согласующей передачи.

Осевой зазор в конических подшипниках должен быть в пределах 0,01 - 0,10 мм.

Зазор проверяется на демонтированной и закрепленной на стенде передаче путем перемещения

вала в осевом направлении со знакопеременным усилием 200 - 300 Н. Мерительный инструмент - ин-

дикаторная головка.

Если зазор больше указанного, нужно определить разницу между фактическим зазором и норма-

тивным и компенсировать ее подбором прокладок соответствующей суммарной толщины.

Если передача собирается заново, то нужно прикрепить крышку по месту тремя болтами и заме-

рить зазор между картером и привалочной плоскостью крышки, а потом подобрать комплект прокладок

для обеспечения указанного зазора. Следует помнить, что две крайние прокладки (у крышки и у карте-

ра) уплотнительные, а между ними - регулировочные. После установки подобранного комплекта про-

кладок закрепить крышку и проверить зазор в подшипниках. Если зазор окажется больше указанного,

отвернуть болты, снять крышку и изменить количество регулировочных прокладок для обеспечения

требуемого зазора.

После окончательного закрепления крышки вал должен проворачиваться крутящим моментом

10 - 15 Н.м.

6.9 Диагностика гидромеханической передачи

Проверка давления в каналах фрикционов гидромеханической передачи.

Проверку давления в каналах фрикционов гидромеханической передачи рекомендуется прово-

дить в следующих случаях:

- после ремонта гидромеханической передачи в условиях автохозяйства для оценки качества и

правильности сборки;

- для оценки технического состояния гидромеханической передачи при проведении ТО-2;

- для определения и устранения неисправностей, проявившихся в процессе эксплуатации гидро-

механической передачи (неисправность механизма управления, высокая температура масла на выходе

из гидромеханической передачи, замедленное включение передач).

В зависимости от вида неисправности проверка давлений может проводиться как во всех, так и в

отдельных каналах фрикционов гидромеханической передачи.

Перед началом проведения проверки установить самосвал на ровной горизонтальной площадке,

поднять платформу и надёжно застопорить её, отсоединить задний карданный вал от выходного флан-

ца гидромеханической передачи. Измерительные приборы должны быть установлены вне зоны опуска-

ния платформы.

Вывернуть пробки (К1/8") 2, 3, 4, 5, 6, 7 (рисунок 6.28), расположенные на механизме управления,

и вместо их установить манометры с пределом измерения 2,5 МПа для измерения давления в каналах

фрикционов.

Вывернуть пробку 1 и вместо неё установить манометр для замера главного давления с преде-

лом измерения 2,5 МПа.

6-28

Гидромеханическая передача

Замеры главного давления и давления в каналах фрикционных муфт гидромеханической переда-

чи на нейтрали, I, II, III, IV, V передачах и передачах заднего хода проводить при температуре масла на

выходе из гидромеханической передачи 60^ОС и оборотах двигателя 750 и 2100 мин^-1. При проведении

замеров нажать кнопку блокировки поднятой платформы.

Показания манометра главного давления должны соответствовать величинам давлений, приве-

дённым в таблице 2.2 (смотри раздел 2.4 «Контролируемые параметры»).

Гидромеханическая передача считается технически исправной, если разница главного давления

и давлений во всех фрикционах не превышает 0,2 МПа. При разнице более 0,2 МПа гидромеханическая

передача подлежит разборке и устранению неисправностей.

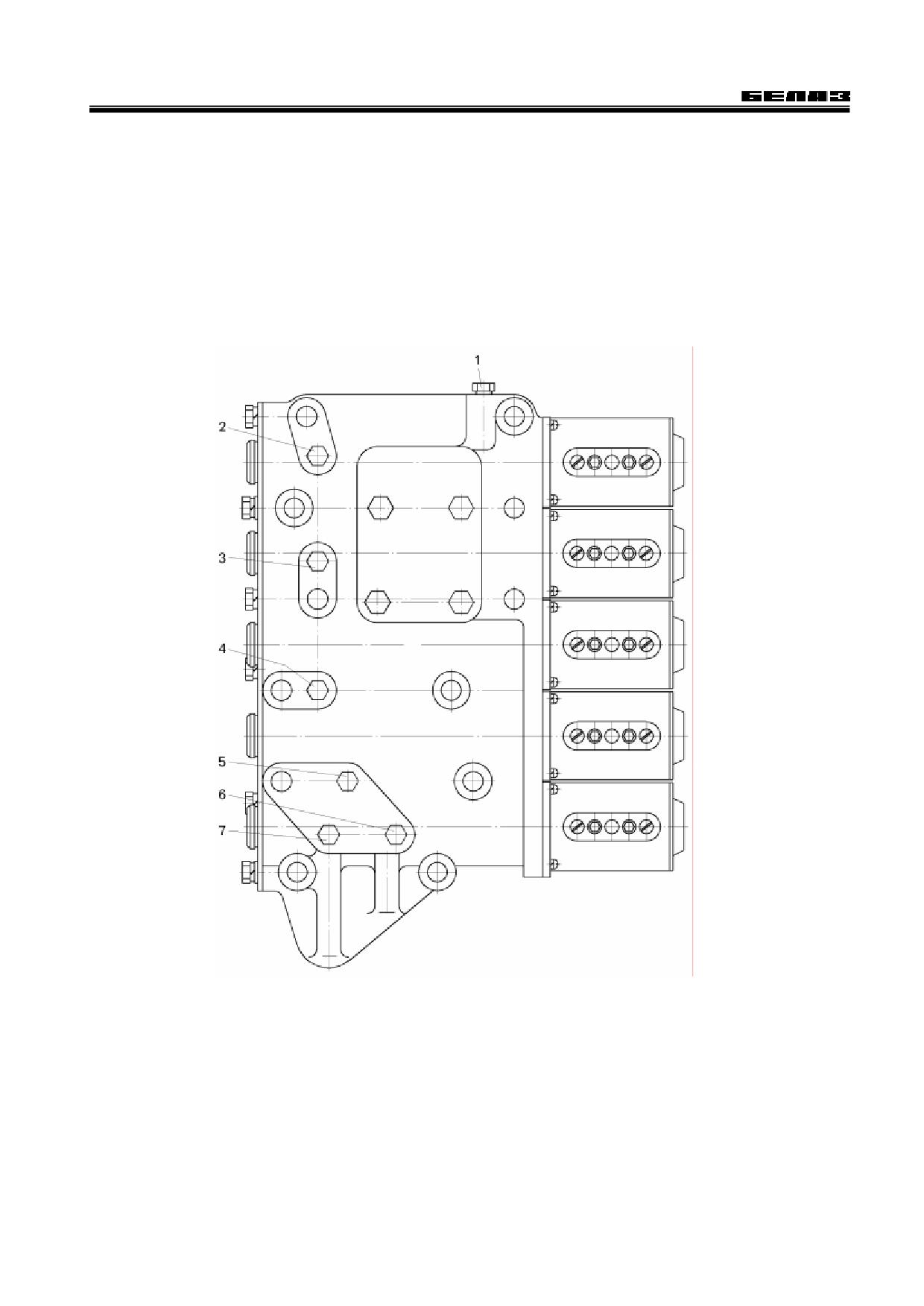

Рисунок 6.28 - Контрольные точки на механизме управления для замера давлений в каналах фрикционов:

1 - точка замера главного давления; 2 - точка замера давления фрикциона первой передачи; 3 - точка замера давле-

ния фрикциона второй передачи; 4 - точка замера давления фрикциона заднего хода; 5 - точка замера давления фрикциона

третьей передачи; 6 - точка замера давления фрикциона повышающего диапазона; 7 - точка замера давления фрикциона

понижающего диапазона

6-29

Гидромеханическая передача

6.10 Возможные неисправности гидромеханической передачи и способы их

устранения

Возможные неисправности гидромеханической передачи и способы их устранения приведены в

таблице 6.3.

Таблица 6.3 - Возможные неисправности гидромеханической передачи и способы их устранения

Неисправность и ее внешнее

Возможная причина

Способ устранения

проявление

Отсутствует давление масла в главной

Неисправен датчик давления или

Заменить прибор

гидролинии при нейтральном положе-

манометр

нии рычага пульта управления

Нет масла в гидромеханической

Залить масло до необходимого уровня

передаче

Неисправен насос или его

Заменить насос или детали его привода

привод

Давление масла в главной гидролинии

Неисправен датчик давления или

Заменить прибор

при минимальной частоте вращения

манометр

двигателя и нейтральном положении

Недостаточный уровень масла в гидро

Довести требуемый уровень масла до

рычага пульта управления меньше тре-

механической передаче

требуемого

буемого на 0,2 МПа и более

Засорение фильтрующих элементов

Разобрать маслозаборные фильтры,

маслозаборного и полнопоточного

промыть фильтрующие элементы

фильтров

Заклинил золотник или толкатель регу-

Разобрать клапан, промыть детали, от-

лятора главного давления

регулировать клапан

Резко уменьшается давление масла в

Изношены или повреждены уплотнения

Разобрать коробку передач и заменить

главной гидролинии при включении

фрикционов, ведущего вала или рас-

изношенные или поврежденные детали

ступени

пределителей

Горит лампа аварийного давления мас-

Неисправен или замыкает на "массу"

Проверить и заменить датчик аварийно-

ла в системе смазки при частоте вра-

датчик

го давления

щения двигателя свыше 1000 об/мин

Понизилось давление в полости гидро-

Разобрать гидротрансформатор и за-

трансформатора

менить поврежденные детали и уплот-

нения

Резко увеличивается температура мас-

Неисправен датчик температуры или

Заменить прибор

ла при движении самосвала на горизон-

термометр

тальном участке

Повреждены детали гидротрансформа-

Разобрать гидротрансформатор и за-

тора (определяется по наличию стружки

менить поврежденные детали

в фильтрах)

Повышенный уровень масла в гидроме-

Установить требуемый уровень масла

ханической передаче

Заклинила муфта свободного хода ре-

Разобрать гидротрансформатор и за-

актора (самосвал не развивает макси-

менить поврежденные детали

мальной скорости)

Засорены фильтрующие элементы

Разобрать фильтр, промыть или заме-

фильтра

нить фильтрующие элементы

Повышенная пробуксовка гидротранс-

Прекратить эксплуатацию. На нейтрали

форматора

при работающем двигателе охладить

масло до температуры 70 - 90 ⁰С и при-

ступить к работе на более низкой сту-

пени

Повреждены детали коробки передач

Разобрать коробку передач и заменить

изношенные или поврежденные детали

6-30

Гидромеханическая передача

Продолжение таблицы 6.3

Неисправность и ее внешнее

Возможная причина

Способ устранения

проявление

Не включается ступень коробки передач

Перегорела плавкая вставка предохра-

Заменить плавкую вставку, устранить

нителя, обрыв или неисправность в це-

обрыв в цепи

пи "пульт - электромагнит"

Неисправен пульт управления

Заменить или отремонтировать пульт

управления

Неисправен электромагнит

Заменить электромагнит

Заклинил золотник управления (пилот)

Разобрать узел, промыть детали и

или золотник фрикциона механизма

собрать

управления

Поврежден фрикцион

Разобрать коробку передач и заменить

фрикцион

Неисправен электромагнит

Заменить электромагнит

Заклинил золотник управления (пилот)

Разобрать узел, промыть детали и

Самосвал движется при нейтральном

или золотник фрикциона механизма

собрать

положении рычага пульта управления

управления в положении "включено"

(электромагниты обесточены)

Разобрать коробку передач и заменить

Спекание дисков фрикциона

фрикцион

Скорость самосвала не соответствует

Нарушена схема подсоединения

Проверить правильность подсоедине-

включенной ступени

электромагнитов к пульту управления

ния проводов к пульту управления и

электромагнитам

Неисправен электромагнит золотника

Заменить электромагнит

диапазонных фрикционов

Заклинил золотник управления (пилот)

Разобрать механизм управления,

или золотник включения фрикционов

промыть детали, собрать

диапазонного вала

Гидротрансформатор не блокируется

Обрыв или неисправность в цепи

Устранить обрыв в цепи или неисправ-

при максимальной скорости самосвала

“РУБГТ - электромагнит механизма

ность

управления блокировкой гидротранс-

форматора"

Неисправен датчик частоты вращения

Заменить датчик частоты вращения,

реле управления блокировкой гидро-

устранить обрыв в цепи

трансформатора, обрыв в цепи “датчик

частоты вращения - РУБГТ”

Заклинил золотник клапана блокировки,

Разобрать узел, промыть детали и

или пилот механизма управления бло-

собрать

кировкой гидротрансформатора

Неисправен датчик или перегорела сиг-

Заменить датчик или лампу

нальная лампа

Неисправна фрикционная муфта блоки-

Разобрать фрикционную муфту

ровки гидротрансформатора

блокировки гидротрансформатора и

осмотреть детали, поврежденные

заменить

Неисправен электромагнит механизма

Заменить электромагнит

управления блокировкой гидротранс-

форматора

Неисправно реле управления блокиров-

Заменить РУБГТ

кой гидротрансформатора

6-31

Гидромеханическая передача

Продолжение таблицы 6.3

Неисправность и ее внешнее

Возможная причина

Способ устранения

проявление

Гидротрансформатор не разблокирует-

Заклинил золотник клапана блокировки

Разобрать клапан, осмотреть и промыть

ся при частоте вращения 1500 мин^-1

гидротрансформатора

детали

(сигнальная лампа не гаснет)

Заклинил пилот механизма управления

Разобрать механизм, осмотреть и про-

блокировкой гидротрансформатора

мыть детали

Спекание дисков фрикциона блокировки

Разобрать гидротрансформатор,

гидротрансформатора

заменить диски фрикциона

Гидротрансформатор не разблокирует-

Заклинил золотник клапана блокировки

Разобрать клапан, осмотреть и промыть

ся при переключении ступеней

гидротрансформатора

детали

Заклинил пилот механизма управления

Разобрать механизм, осмотреть и про-

блокировкой гидротрансформатора

мыть детали

Обрыв в цепи “пульт управления - реле

Устранить обрыв

блокировки гидротрансформатора”

Выбрасывание масла через сапун

Уровень масла больше предельно

Отрегулировать уровень масла

допустимого

Утечки масла по уплотнениям гидро-

Разобрать гидротрансформатор

трансформатора больше допускаемых

осмотреть уплотнения и заменить

конструкцией

изношенные и поврежденные

6-32

Карданная передача

7 КАРДАННАЯ ПЕРЕДАЧА

7.1 Особенности конструкции

В карданную передачу (рисунок 7.1) входит упругая муфта с резиновыми элементами, карданный

вал гидромеханической передачи, соединяющий двигатель с гидромеханической передачей, карданный

вал ведущего моста, соединяющий гидромеханическую передачу с главной передачей ведущего моста.

Рисунок 7.1 - Установка карданных валов и упругой муфты:

1 - двигатель; 2 - упругая муфта; 3 - карданный вал гидромеханической передачи; 4 - гидромеханическая передача;

5 - карданный вал ведущего моста; 6 - ведущий мост; 7 - карданный шарнир

Упругая муфта предназначена для гашения крутильных колебаний двигателя и передачи крутя-

щего момента.

Упругая муфта самосвала состоит из двух фланцев, между которыми располагаются восемь ре-

зиновых элементов 4 (рисунок 7.2) в виде секторов. Ведущий фланец 7 соединяется с маховиком дви-

гателя. Ведомый фланец 3 крепления карданного вала опирается на ведущий фланец 7 через два за-

крытых шариковых подшипника качения 5. Подшипники фиксируются в ведомом фланце 3 в осевом на-

правлении стопорным кольцом 9. Ведущий фланец 7 фиксируется стопорным кольцом 6 через шайбу 8.

На ведомом фланце болтами 2 крепится крышка 1.

7-1

Карданная передача

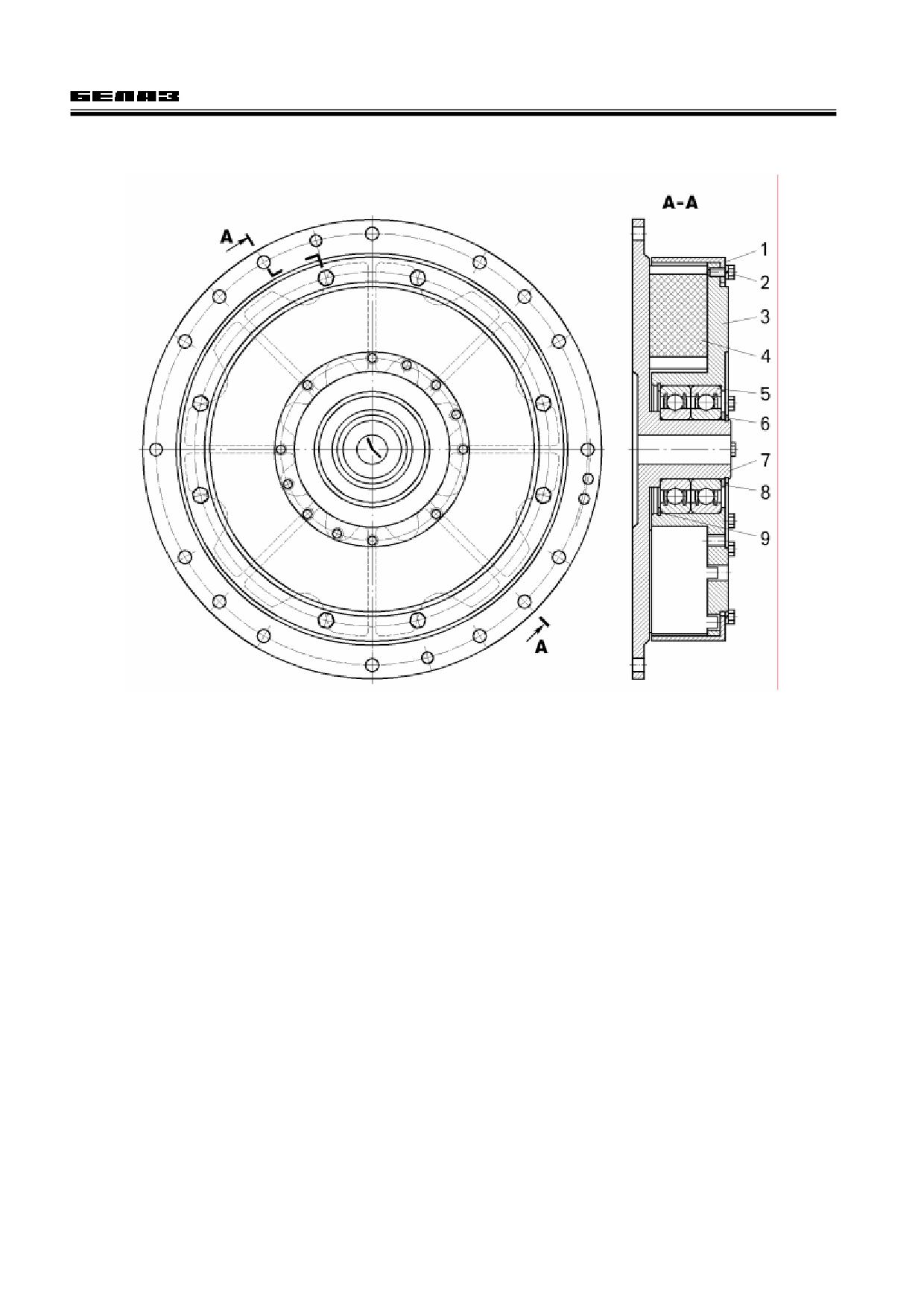

Рисунок 7.2 - Упругая муфта:

1 - крышка; 2 - болт; 3 - фланец крепления карданного вала; 4 - резиновый элемент; 5 - подшипник; 6, 9 - стопорные

кольца; 7 - ведущий фланец; 8 - распорная шайба

Карданный вал гидромеханической передачи установлен между упругой муфтой и гидромеха-

нической передачей.

Карданный вал гидромеханической передачи (рисунок 7.3) состоит из двух одинаковых кардан-

ных шарниров, соединенных подвижным шлицевым соединением с уплотнением. Шарниры состоят из

скользящей вилки 9, шлицевого вала 14, шлицевой вилки 16, двух крестовин 1 и двух фланец-вилок 2.

Крестовины установлены в проушинах скользящей и шлицевой вилок на игольчатых подшипниках.

Каждый подшипник уплотнен радиальным самоподжимным сальником, вмонтированным в обой-

му подшипника. Торцовое уплотнение не имеет защитной обоймы. Шлицевое соединение уплотнено

сальником, закрепленным обоймой.

Шлицевое соединение смазывается через масленку, установленную на скользящей вилке, а

игольчатые подшипники - через масленки на крестовинах.

При сборке карданного вала гидромеханической передачи необходимо масленки шарниров уста-

навливать так, чтобы они были направлены в одну сторону и расположены под углом 30-60 градусов к

оси шипов крестовины. Вилки шарниров при вращении их вокруг крестовин в обоих направлениях

должны плавно проворачиваться.

Карданный вал на заводе-изготовителе подвергается динамической балансировке. Дисбаланс

устраняется приваркой балансировочных пластин на трубе вала-вилки и на скользящей вилке и по ме-

ре необходимости установкой балансировочных пластин под стопорную пластину в количестве не бо-

лее одной штуки на каждый конец вала.

7-2

Карданная передача

Рисунок 7.3 - Карданный вал гидромеханической передачи:

1 - крестовина; 2 - фланец-вилка; 3 - торцовое уплотнение подшипника; 4 - радиальное уплотнение подшипника;

5 - подшипник; 6 - крышка подшипника; 7, 10 - масленки; 8 - заглушка скользящей вилки; 9 - скользящая вилка;

11 - сальник; 12 - уплотнительное кольцо сальника; 13 - гайка-обойма сальника; 14 - шлицевый вал; 15 - опорные кольца;

16 - шлицевая вилка; 17 - комплект балансировочных пластин; 18 - болт крепления крышки подшипника; 19 - стопорные

пластины

Карданный вал ведущего моста (рисунок 7.4) состоит из двух карданных шарниров, соединен-

ных между собой подвижным шлицевым соединением с уплотнением.

Шарниры карданного вала одинаковы и состоят из фланец-вилки, скользящей вилки и крестови-

ны, установленной в проушинах вилок на игольчатых подшипниках. Между торцами шипов и игольча-

тыми подшипниками установлены упорные кольца 4, уменьшающие износ торцов шипов крестовины.

Каждый подшипник уплотнен радиальным самоподжимным сальником 6, вмонтированным в

обойму, установленным на шип крестовины. Шлицевое соединение уплотнено сальником 10, закреп-

ленным обоймой. Смазка шлицевого соединения осуществляется через масленку 9, установленную на

валу-вилке, а игольчатые подшипники - через масленки на крестовинах.

Карданный вал ведущего моста на заводе-изготовителе подвергается динамической балансировке.

Дисбаланс устраняется приваркой балансировочных пластин на трубе вала-вилке и на скользящей вилке.

После завершения балансировки карданных валов гидромеханической передачи и ведущего

моста на валах и скользящих вилках выбиваются стрелки. При сборке карданных валов вилки шар-

ниров следует располагать относительно друг друга так, чтобы стрелки были расположены в од-

ной плоскости (как показано на рисунках 7.3 и 7.4).

Рисунок 7.4 - Карданный вал ведущего моста:

1 - фланец-вилка; 2 - крестовина; 3 - игольчатый подшипник; 4 - стопорное кольцо; 5 - радиальное уплотнение под-

шипника; 6 - торцевое уплотнение; 7 - вал-вилка; 8 - заглушка вала-вилки; 9, 14 - масленки; 10 - уплотнение скользящей вил-

ки; 11 - скользящая вилка; 12, 13 - балансировочные пластины

7-3

Карданная передача

Если появилась необходимость разобрать шарнир, то для фиксации взаимного расположения

деталей карданного вала нужно предварительно нанести несмываемые метки на фланец-вилку и на

скользящую вилку или вал-вилку, чтобы при последующей сборке шарнира вилки не были смещены

на 180^о.

ВНИ М АНИ Е : НАРУШЕНИЕ БАЛАНСИРОВКИ (ИЗМЕНЕНИЕ ВЗАИМНОГО РАСПОЛОЖЕНИЯ ДЕТА-

ЛЕЙ, ОБРЫВ БАЛАНСИРОВОЧНЫХ ПЛАСТИН), ИЗГИБЫ КАРДАННЫХ ВАЛОВ, ИЗНОС ДЕТАЛЕЙ, ОСЛАБЛЕ-

НИЕ КРЕПЛЕНИЯ ВАЛОВ И ИХ ИГОЛЬЧАТЫХ ПОДШИПНИКОВ, ИЗНОС ПОДВИЖНОГО ШЛИЦЕВОГО СОЕДИ-

НЕНИЯ - ЯВЛЯЮТСЯ ПРИЧИНАМИ ВИБРАЦИИ, СТУКОВ, СНИЖЕНИЯ СРОКА СЛУЖБЫ КАРДАННЫХ ВАЛОВ,

ПРИВОДИТ К ИХ РАЗРУШЕНИЮ.

7.2 Обслуживание карданной передачи

Осмотр карданной передачи. В целях своевременного выявления и устранения неисправностей

необходимо систематически проверять крепление фланцев карданных валов, осматривать состояние

карданов и шлицевого соединения.

При осмотре следует обращать внимание также на положение заглушек в скользящих вилках,

балансировочных пластин, болтов крепящих крышки игольчатых подшипников, стопорных пластин и

колец.

Люфт крестовины карданного вала не должен ощущаться. Для обнаружения зазора в карданных

шарнирах следует резко повернуть карданный вал рукой сначала в одну и затем в другую сторону, а по-

том поднять и опустить карданный вал вдоль шипов крестовины. Если при этом нет люфтов и не слыш-

но стуков, значит кардан исправный. При появлении люфтов нарушается центровка кардана, появляют-

ся ударные нагрузки на игольчатые подшипники, что приводит к обрыву болтов крепления крышек.

Незначительный люфт в шарнире можно устранить подтяжкой болтов крепления крышек под-

шипников. Все болты после подтягивания должны быть надежно застопорены отгибными усиками сто-

порных пластин.

В шлицевых соединениях допускаются незначительные зазоры.

Обслуживание упругой муфты. Обслуживание упругой муфты с резиновыми элементами за-

ключается в контроле состояния резиновых элементов.

Изношенные или поврежденные детали карданных валов, муфты и шарнира должны

быть заменены новыми.

Замена резиновых элементов. Упругая муфта на заводе-изготовителе подвергается статиче-

ской балансировке на специальном балансировочном станке.

Перед заменой упругих элементов пометить взаимное расположение ведомого и ведущего

фланцев. Замену упругих элементов производить после их взвешивания. Разность масс упругих эле-

ментов в комплекте для одной муфты не должна превышать 2 г. Рекомендуется устанавливать резино-

вые элементы с равными массами диаметрально противоположно.

После замены резиновых элементов нарушение взаимного расположения ведомого и ве-

дущего фланцев не допускается.

Замена смазки. В игольчатые подшипники карданных шарниров валов и шлицевые соединения

карданных валов при сборке на заводе-изготовителе заложена смазка.

Для замены смазки в шарнирах карданного вала гидромеханической передачи, карданного вала

ведущего моста необходимо разобрать шарнир, промыть детали в уайт-спирите, просушить их и зало-

жить свежую смазку в каждый подшипник, полости шипов крестовин и смазать рабочие поверхности

подшипников и торцовых уплотнений.

ВНИ М АНИ Е : ДИЗЕЛЬНОЕ ТОПЛИВО И КЕРОСИН ДЛЯ ПРОМЫВАНИЯ ДЕТАЛЕЙ НЕПРИГОДНЫ,

ТАК КАК ПЛОХО ИСПАРЯЮТСЯ И ОСТАВЛЯЮТ НА ПОВЕРХНОСТИ ДЕТАЛЕЙ ПЛЕНКУ, КОТОРАЯ СМЕШИ-

ВАЕТСЯ СО СМАЗКОЙ И НАРУШАЕТ ЕЕ СТРУКТУРУ!

Шлицевые соединения карданных валов, подшипники карданных валов следует смазывать шпри-

цеванием через масленку до начала выхода свежей смазки через сапуны.

7-4

Карданная передача

Проверка установки гидромеханической передачи. Соосность и параллельность осей веду-

щего вала гидротрансформатора гидромеханической передачи и коленчатого вала двигателя проверя-

ется специальным приспособлением (рисунок 7.5) при монтаже двигателя или гидромеханической пе-

редачи самосвала, а также в случае ненормальной работы карданного вала гидромеханической пере-

дачи с упругой муфтой.

Соосность и параллельность осей регулируется установкой регулировочных шайб между крон-

штейнами и опорами гидромеханической передачи. Несоосность должна быть не более 9 - 10 мм, не-

параллельность - не более 0 - 0,8 мм (по взаимному положению фланцев 1 и 2 приспособления на

диаметре 160 мм).

Рисунок 7.5 - Приспособление для проверки соосности и параллельности осей ведущего

вала гидромеханической передачи и коленчатого вала двигателя:

1, 3 - переходники; 2 - контрольный фланец

7.3 Возможные неисправности карданных валов, упругой муфты и способы их

устранения

Возможные неисправности карданных валов, упругой муфты, способы их устранения приведены

в таблице 7.1.

Т а б л и ц а 7.1 - Возможные неисправности карданных валов, муфты и способы их устранения

Неисправность и ее

Возможная причина

Способ устранения

внешнее проявление

Вибрация карданного вала

Ослаблены болты крепления крышек

Подтянуть болты крепления крышек

карданного вала

Изношены детали карданных шарниров

Заменить изношенные детали

Изношено шлицевое соединение кардан-

Отремонтировать или заменить сколь-

ного вала

зящую вилку и шлицевый вал

7-5

Карданная передача

Продолжение таблицы 7.1

Неисправность и ее

Возможная причина

Способ устранения

внешнее проявление

Вибрация карданного вала

Деформированы детали карданного вала

Отремонтировать карданный вал и

или потеряны балансировочные пластины

отбалансировать

Соосность и параллельность осей веду-

Отрегулировать отклонение от соос-

щего вала гидромеханической передачи

ности и параллельности осей валов

и коленчатого вала двигателя больше

гидромеханической передачи и двига-

допустимых значений

теля

Стук в трансмиссии при трогании с места

Разрушены игольчатые подшипники, из-

Заменить подшипники, отремонтиро-

ношены детали шлицевого соединения

вать или заменить карданный вал или

карданного вала или резиновые элемен-

резиновые элементы

ты упругой муфты

Ослаблено крепление болтов карданного

Подтянуть гайки болтов крепления

вала к фланцам гидромеханической пе-

фланцев и застопорить

редачи или главной передачи ведущего

моста

Вибрация упругой муфты

Изношены резиновые элементы

Заменить резиновые элементы

Износ деталей упругой муфты

Отремонтировать или заменить изно-

шенные детали

Нарушено взаимное расположение ве-

Проверить взаимное расположение

дущего и ведомого фланцев после раз-

фланцев

борки и сборки

Выход из строя шариковых подшипников

Заменить подшипники

качения

7-6

Ведущий мост

8 ВЕДУЩИЙ МОСТ

Ведущий мост самосвалов БелАЗ-7547, 75471, 75473 (рисунок 8.1) - с двухступенчатой разне-

сенной главной передачей, типовой конструкции. Он состоят из центрального конического редуктора с

дифференциалом (далее - главной передачи), двух колесных передач планетарного типа, располо-

женных в приводе каждого колеса, картера моста и полуосей.

Ведущий мост самосвала БелАЗ-75473 с многодисковым маслоохлаждаемым тормозным меха-

низмом показан на рисунке (рисунок 8.2).

8.1 Главная передача

Главная передача (рисунок 8.3) одноступенчатая, состоит из пары конических шестерен с круго-

выми зубьями и межколесного конического дифференциала. На главной передаче установлен тормоз-

ной механизм стояночной тормозной системы.

Ведущая коническая шестерня 14 установлена в картере на четырех подшипниках - двух ра-

диально-упорных шариковых и двух радиальных роликовых.

Ведущая шестерня центрального редуктора главной передачи установлена консольно и враща-

ется по часовой стрелке (если смотреть со стороны карданного вала) при движении самосвала перед-

ним ходом.

Регулирование натяга в радиально-упорных шариковых подшипниках ведущей шестерни главной

передачи выполняется путем подбора необходимой длины распорной втулки 10 крыльчатки между

внутренними обоймами подшипников.

Смазка к подшипникам ведущей шестерни подводится по каналам, выполненным в картере под-

шипников и картере главной передачи.

При установке картера с ведущей шестерней паз и канал в картере подшипников должны нахо-

диться внизу, и совмещены с отверстием в картере главной передачи.

Ведомая коническая шестерня 29 крепится к левой чашке дифференциала болтами 26.

Для регулирования зазора и взаимного положения шестерен в зацеплении между картером под-

шипников ведущей шестерни и картером главной передачи установлены регулировочные прокладки.

Комплект регулировочных прокладок содержит две картонные прокладки, покрытые слоем герметика

или эмали и устанавливаемые со стороны картера подшипников и картера главной передачи, и метал-

лические прокладки разной толщины, количество которых подбирается по потребности при регулировке.

Ведущая и ведомая шестерни главной передачи подбираются и притираются парами, поэтому в

случае поломки или износа одной из них необходимо заменять обе шестерни комплектно.

ВНИ М АНИ Е : ПРИ СБОРКЕ ГЛАВНОЙ ПЕРЕДАЧИ НУЖНО ПРАВИЛЬНО УСТАНОВИТЬ РАСПОРНУЮ

ВТУЛКУ 10 (С КРЫЛЬЧАТКОЙ), Т.Е. ПЛОСКАЯ ПОВЕРХНОСТЬ КРЫЛЬЧАТКИ ДОЛЖНА БЫТЬ РАСПОЛОЖЕ-

НА СО СТОРОНЫ ШЛИЦЕВ ХВОСТОВИКА ШЕСТЕРНИ.

Дифференциал установлен на двух конических роликовых подшипниках 18 в разъемных гнездах

картера главной передачи. Каждая крышка 19 крепится к картеру главной передачи двумя шпильками.

Посадочные поверхности под подшипники обрабатываются после сборки картера с крышками, поэтому

замена крышек с другого картера недопустима.

В крышках имеются установочные отверстия, в которые при установке редуктора на картере ве-

дущего моста входят штифты, которые запрессованы в приливах картера.

Дифференциал состоит из двух чашек, скрепленных между собой болтами. В коробке, образуе-

мой чашками, в плоскости их разъема установлена крестовина 23, на шипах которой на бронзовых

втулках свободно вращаются четыре сателлита.

Сателлиты 25 находятся в зацеплении с полуосевыми шестернями 20. Между опорными поверх-

ностями полуосевых шестерен и сателлитов с одной стороны и опорными поверхностями чашек диф-

ференциала с другой устанавливаются бронзовые опорные шайбы.

Отверстия под крестовину обрабатываются в собранном комплекте чашек, поэтому чашки можно

заменять только комплектно.

Стопорение гаек подшипников производится пластинами, закрепленными на картере болтами.

8-1

Ведущий мост

Рисунок 8.1 - Ведущий мост самосвалов БелАЗ-7547, 75471, 75473:

1 - пробка маслоналивного отверстия колесной передачи; 2 - сателлит; 3, 51 - уплотнительные кольца; 4 - ось са-

теллита; 5 - крышка водила с упором; 6 - ведущая шестерня колесной передачи; 7 - водило; 8 - коронная шестерня колесной

передачи; 9 - уплотнительный шнур; 10, 12 - конические роликовые подшипники; 11 - ступица заднего колеса; 13 - крышка

сальников; 14 - стяжная пружина колодок тормозного механизма; 15 - барабан тормозного механизма; 16 - разжимной кулак

тормозного механизма; 17 - вал разжимного кулака тормозного механизма; 18, 27 - масленки; 19 - клапан; 20 - направляющая

полуоси; 21 - сапун; 22 - главная передача с дифференциалом; 23 - пробка сливного отверстия главной передачи; 24 - кар-

тер ведущего моста; 25 - полуось ведущего моста; 26 - защитный диск тормозного механизма; 28 - ось колодки тормозного

механизма; 29 - стопорный болт; 30 - суппорт тормозного механизма (условно повернут на 90⁰); 31 - колодка тормозного

механизма; 32 - сальник; 33 - кольцо суппорта; 34 - кожух полуоси; 35 - ступица опорной шестерни; 36 - роликовый подшип-

ник сателлита; 37, 47 - стопорные кольца; 38 - контргайка подшипников; 39 - замковая шайба контргайки; 40 - замковая

шайба крепежной гайки ступицы; 41 - стопорный штифт; 42 - гайка подшипников ступицы (с отверстием под стопорный

штифт); 43 - шестерня рычага; 44 - разжимной рычаг; 45 - замковая шайба; 46 - гайка; 48 - пробка маслоналивного отвер-

стия картера ведущего моста; 49 - пробка сливного отверстия колесной передачи; 50 - прокладка

8.2 Колесная передача

Колесная передача (смотри рисунок 8.3) - планетарная, одноступенчатая с прямозубыми ци-

линдрическими шестернями.

Ведущая (солнечная) шестерня 6 жестко связана с полуосью и находится в зацеплении с тремя

сателлитами 2, каждый из которых установлен на двух роликовых подшипниках 37. От осевого смеще-

ния подшипники зафиксированы стопорными кольцами. Подшипники устанавливаются на осях 4, за-

крепленных своими концами в стенках водила.

Сателлиты находятся в зацеплении с коронной (опорной) шестерней 8, выполненной с внутрен-

ними зубьями. Ступица опорной шестерни неподвижно закреплена на кожухе полуоси при помощи

шлицевого соединения. Водило крепится болтами к ступице 11 колеса и вращается вместе со ступицей.

Крутящий момент от главной передачи через полуось 26 передается на ведущую шестерню ко-

лесной передачи и далее на сателлиты, которые перекатываются по неподвижно закрепленной на ко-

жухе полуоси опорной шестерне и вращают водило, соединенное со ступицей колеса.

Смазка шестерен планетарной передачи осуществляется разбрызгиванием из масляной ванны,

расположенной в ступице колеса.

Для предотвращения перетекания смазки из полости картера главной передачи в полости плане-

тарных передач с внутренней стороны кожухов полостей имеются сальники 24.

Ступица колеса установлена на конических роликовых подшипниках на кожухе полуоси.

8.3 Обслуживание ведущего моста

Обслуживание ведущего моста заключается в периодической проверке и подтяжке резьбовых со-

единений, своевременной замене смазочных материалов в главной и колесной передачах.

Работа ведущего моста проверяется во время движения самосвала. При этом главная передача,

дифференциал и колесная передача должны работать без шума. Шум при работе свидетельствует о

том, что главная передача нуждается в регулировке. Ведущий мост при работе самосвала необходимо

проверять также на степень нагрева.

Проверка уровня и замена масла.

Для проверки уровня масла в картере ведущего моста необходимо вывернуть пробку наливного

отверстия 48 (смотри рисунок 8.1) в главной передаче. Уровень масла в картере ведущего моста дол-

жен совпадать с нижней кромкой наливного отверстия.

Слив масла из картера ведущего моста и колесной передачи следует производить после предва-

рительного прогрева агрегата. Для слива масла из картера ведущего моста установить под картер ем-

кость и отвернуть сливную пробку 23. После слива масла тщательно очистить магниты сливной пробки

от частиц металла (продуктов износа) и завернуть пробку в картер.

8-3

КАРЬЕРНЫЙ САМОСВАЛ БЕЛАЗ-7547 и его модификации. Руководство по эксплуатации - часть 1
