ПРОИЗВОДСТВО ИЗДЕЛИЙ ДАЛЬНЕЙШЕГО ПЕРЕДЕЛА ЧЕРНЫХ МЕТАЛЛОВ (ИТС 27-2023)

Таблица 5.1

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Повышение

производительности линий,

снижение удельного

расхода материальных и

Применение

Применимо при

энергоресурсов, снижение

механизированных и

реконструкции

НДТ

операционных расходов,

автоматизированных

технологических линий,

3.1

улучшение качества

непрерывных прокатных

организации нового

выпускаемой продукции,

станов

производства

возможность организации

централизованного

контроля, снижение

воздействия на ОС

Повышение

производительности линий,

Применимо при

снижение удельного

реконструкции

расхода материальных и

НДТ

Применение процессов

технологических линий,

энергоресурсов, снижение

3.2

бесконечной прокатки ¹

организации нового

операционных расходов,

производства

возможность организации

централизованного

контроля

Повышение

Применимо при

производительности линий,

Применение процессов

реконструкции

НДТ

снижение удельного

многониточной прокатки,

технологических линий,

3.3

расхода материальных и

волочения

организации нового

энергоресурсов, снижение

производства

операционных расходов

Применение

высокоэффективных

автоматизированных

Повышение

систем привода

Применимо в

производительности линий,

основного и

действующей

сокращение потребления

вспомогательного

технологии, при

НДТ

материальных ресурсов и

оборудования,

реконструкции

3.4

электроэнергии, снижение

основанных на

технологических линий,

операционных расходов,

использовании

организации нового

улучшение качества

электродвигателей

производства

выпускаемой продукции

переменного тока с

частотными

преобразователями

340

Продолжение таблицы 5.1

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Повышение

Применимо при

производительности линий,

Применение технологии

реконструкции

НДТ

снижение удельного

горячего посада

технологических линий

3.5

расхода материальных и

заготовок ²

и организации нового

энергоресурсов, снижение

производства

операционных расходов.

Повышение

производительности линий,

снижение удельного

расхода материальных и

Применимо при

НДТ

Создание литейно-

энергоресурсов, снижение

организации нового

3.6

прокатных комплексов ¹

операционных расходов,

производства

возможность организации

централизованного

контроля, снижение

воздействия на ОС

Применимо при

Снижение операционных

Внедрение процессов

реконструкции

расходов, расширение

НДТ

термомеханической

технологических линий,

сортамента производимой

3.7

обработки

организации нового

продукции

производства

Использование

избыточного тепла,

образованного при

нагреве, подогреве

металла перед горячей

Применимо при

Снижение расхода

деформацией и других

реконструкции

энергоресурсов, снижение

НДТ

тепловых операций с

технологических линий,

операционных расходов,

3.8

металлом в процессе

организации нового

снижение выбросов в

изготовления проката,

производства

атмосферный воздух

для повторного нагрева

материалов -

применение систем

рекуперации и

регенерации

Применимо в

Снижение расхода

действующей

Использование систем

энергоресурсов, повышение

технологии, при

НДТ

автоматического

энергоэффективности

реконструкции

3.9

регулирования подачи

процесса производства,

технологических линий,

энергоресурсов

снижение операционных

организации нового

расходов

производства

341

Окончание таблицы 5.1

Применимость

Экологическая, технико-

Метод/оборудование

экономическая

эффективность

Применимо в

Использование систем

действующей

Сокращение сбросов

рециркуляции жидких и

технологии, при

вредных веществ, снижение

НДТ

порошкообразных

реконструкции

расхода материальных

3.10

материалов,

технологических линий,

ресурсов, снижение

используемых при

организации нового

операционных расходов

производстве изделий

производства

¹ Применимо при изготовлении рулонного листового проката, длинномерного сортового проката,

как в бунтах, так и в мерных длинах.

² Применимо при обеспечении транспортировки заготовок на участок/в линию.

НДТ 4.

Внедрение

автоматизированных

систем

управления

производством и технологическим процессом

НДТ заключается в совершенствовании действующих, внедрении новых

автоматизированных систем планирования и управления производством,

технологическими процессами производства изделий, обеспечивающими

контроль и управление движением материальных потоков в производственной

линии, тем самым обеспечение снижения материальной и энергоемкости,

повышение эффективности производственного процесса в целом.

НДТ предусматривает использование методов и оборудования,

приведенных в таблице 5.2.

Таблица 5.2

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Повышение

Применимо в

производительности,

действующей технологии,

снижение расхода

НДТ

Использование

при реконструкции

материальных и

4.1

MES-систем

технологических линий,

энергоресурсов,

организации нового

cнижение операционных

производства

расходов

Повышение

Использование

производительности,

автоматизированных

Применимо в

снижение расхода

систем контроля

действующей технологии,

материальных ресурсов,

НДТ

геометрических

при реконструкции

cнижение операционных

4.2

параметров, качества

технологических линий,

расходов, улучшение

поверхности, формы

организации нового

условий труда,

изделий в процессе

производства

улучшение качества

производства

продукции

342

Окончание таблицы 5.2

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Повышение

Использование

Применимо в

производительности,

автоматизированных

действующей технологии,

снижение потребления

НДТ

систем управления

при реконструкции

материальных и

4.3

работой

технологических линий,

энергоресурсов,

технологического

организации нового

cнижение операционных

оборудования

производства

расходов, улучшение

условий труда

Повышение

Применимо в

производительности,

Использование

действующей технологии,

снижение потребления

автоматизированных

НДТ

при реконструкции

материальных и

систем управления

4.4

технологических линий,

энергоресурсов,

технологическим

организации нового

cнижение операционных

процессом

производства

расходов, улучшение

качества продукции

НДТ 5. Снижение эмиссий в процессах нагрева исходных заготовок,

подогрева передельного продукта и других операций нагрева металла в

процессе производства изделий

НДТ заключается в уменьшении неорганизованных эмиссий, образующихся

при нагреве исходных материалов, подогреве передельного продукта и других

операций нагрева металла (термическая обработка металла в технологическом

потоке и вне его, сушка покрытий и т. п.) в процессе производства изделий

дальнейшего передела черных металлов, повышении КПД и улучшении

технологического процесса нагрева в целом, снижении потребления

энергоресурсов для реализации процесса нагрева.

НДТ предусматривает использование методов и оборудования,

приведенных в таблице 5.3.

343

Таблица 5.3

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Использование

нагревательного

Снижение расхода

оборудования,

Применимо при

энергоресурсов, снижение

оснащенного

реконструкции

операционных расходов,

НДТ

современными

технологических

контроль и управление

5.1

газоанализаторами и

линий, организации

структурой и количеством

системами

нового производства

выбросов, улучшение

автоматического

качества продукции

управления процессом

нагрева

Использование

нагревательного

оборудования,

Применимо при

оснащенного

Снижение расхода

реконструкции

НДТ

высокоэффективными

энергоресурсов и объема

технологических

5.2

горелками с импульсной

выбросов, снижение

линий, организации

подачей топлива,

операционных расходов

нового производства

плоскопламенными

горелками, работающими

в автоматическом режиме

Снижение расхода

Применимо при

энергоресурсов и объе ма

Применение

реконструкции

выбросов, контроль и

НДТ

нагревательных устройств,

технологических

управление структурой и

5.3

работающих в

линий, организации

количеством выбросов,

автоматическом режиме

нового производства

снижение операционных

расходов

Повышение

Применимо при

энергоэффективности

Применение

реконструкции

процесса производства,

НДТ

термоизоляции,

технологических

снижение уровня

5.4

герметизация

линий, организации

неконтролируемых

нагревательных устройств

нового производства

выбросов, улучшение

условий труда

Применимо при

Снижение расхода

Применение горелок с

реконструкции

НДТ

энергоресурсов, снижение

пониженным

технологических

5.5

объе ма выбросов NOx,

образованием NOx

линий, организации

улучшение условий труда

нового производства

344

Окончание таблицы 5.3

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Снижение расхода

Применение печей с

Применимо при

материальных ресурсов,

безокислительной

реконструкции

расширение сортамента

НДТ

атмосферой, в том числе

технологических

производимой продукции,

5.6

восстановительной

линий, организации

улучшение качества

атмосферой на основе

нового производства

выпускаемой продукции,

чистого водорода

снижение выбросов СО

НДТ 6. Обеспечение стабильности производственного процесса

изготовления холоднодеформированных труб

НДТ заключается в эффективном использовании оборудования цехов и

участков производства холоднодеформированных труб, снижении тепловых

потерь, эмиссий продуктов химической обработки изделий, энергетических затрат.

НДТ предусматривает использование методов и оборудования,

приведенных в таблице 5.4.

Таблица 5.4

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Повышение

Применимо при

производительности,

Использование

реконструкции

НДТ

расширение сортамента

высокопроизводительных

технологических линий,

6.1

производимой продукции,

шлифовальных установок

организации нового

улучшение качества

производства

выпускаемой продукции

Повышение

Применимо при

Применение станов

производительности,

реконструкции

НДТ

холодной прокатки труб с

расширение сортамента

технологических линий,

6.2

использованием жидких

производимой продукции,

организации нового

смазок

улучшение качества

производства

выпускаемой продукции

Повышение

Применимо при

производительности,

Применение безванновой

реконструкции

уменьшение объемов

НДТ

очистки поверхности труб

технологических линий,

образования

6.3

от остатков

организации нового

загрязняющих веществ, и

технологической смазки

производства

отходов, улучшение

условий труда

345

НДТ 7. Обеспечение стабильности производственного процесса

изготовления горячекатаного проката

НДТ заключается в эффективном использовании оборудования цехов и

участков производства горячекатаного проката, организации ресурсо- и

энергосберегающего производства.

НДТ предусматривает использование методов и оборудования,

приведенных в таблице 5.5.

Таблица 5.5

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Повышение

производительности

линий, снижение

Применение клетей с

Применимо при

удельного расхода

многовалковыми

реконструкции

энергоресурсов,

НДТ

калибрами, калибрующих

технологических линий,

снижение операционных

7.1

блоков и блоков

организации нового

расходов, расширение

чистовых клетей

производства

сортамента

производимой продукции,

улучшение качества

выпускаемой продукции

НДТ 8. Снижение выбросов в процессах химической обработки

изделий

НДТ заключается в снижении объема эмиссии вредных газов и паров,

выделяемых в процессе химической обработки изделий в кислотах и щелочных

растворах (травление, обезжиривание, флюсование, цинкование и пр.).

НДТ предусматривает использование методов и оборудования,

приведенных в таблице 5.6.

Таблица 5.6

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Применимо в

Сокращение объемов

действующей технологии,

образования

Использование процесса

НДТ

при реконструкции

загрязняющих веществ,

периодического

8.1

технологических линий и

сокращение объема

травления

участков, организации

использования вредных

нового производства

веществ (кислот и др.)

346

Окончание таблицы 5.6

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Использование агрегатов

Улучшение условий

непрерывного действия с

Применимо в

труда, сокращение

герметизацией ванн,

действующей технологии,

объемов образования

НДТ

машин и аппаратов и

при реконструкции

вредных веществ и

8.2

удалением вредных

технологических линий,

повышение

выбросов с помощью

организации нового

эффективности очистки,

систем вытяжной

производства

снижение воздействия на

вентиляции

ОС

Применимо в

Снабжение травильных

Улучшение условий

действующей технологии,

ванн двойными

труда, сокращение

НДТ

при реконструкции

крышками и

объемов образования

8.3

технологических линий,

гидравлическими

неконтролируемых

организации нового

затворами у бортов

выбросов

производства

Применимо в

Улучшение условий труда,

действующей технологии,

сокращение объемов

НДТ

Применение

при реконструкции

образования загрязняющих

8.4

пенообразующих добавок

технологических линий,

веществ, сокращение объе-

организации нового

ма использования вредных

производства

веществ (кислот и др.)

Применение

газоочистных систем с

Применимо в

использованием пенных

Улучшение условий

действующей технологии,

аппаратов, полых

труда, повышение

НДТ

при реконструкции

скруберов,

эффективности очистки

8.5

технологических линий,

низконапорных

выбросов, снижение

организации нового

скрубберов Вентури,

воздействия на ОС

производства

фильтров из

винилпластиковых сеток

Применимо в

Улучшение условий

Применение системы

действующей технологии,

труда, улучшение

НДТ

адсорбции кислых

при рекон-струкции

качества стоков,

8.6

компонентов щелочными

технологических линий,

снижение воздействия на

растворами

организации нового

ОС.

производства

Применение фильтров из

синтетических

Применимо в

волокнистых материалов,

Улучшение условий

действующей технологии,

полученных

труда, повышение

НДТ

при реконструкции

иглопробивным

эффективности очистки

8.7

технологических линий,

способом, а также

выбросов, снижение

организации нового

ионообменных смол для

воздействия на ОС

производства

очистки газов

гальванических ванн

347

НДТ 9. Снижение выбросов загрязняющих веществ в технологических

процессах производства изделий в линии станов горячей и холодной

прокатки

НДТ заключается в снижении организованных и неорганизованных

выбросов твердых загрязняющих веществ (пыли) и аэрозолей на технологических

участках при производстве изделий.

НДТ предусматривает

использование методов и оборудования,

приведенных в таблице 5.7

Таблица 5.7

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Использование более

Применимо в

экологичных видов

действующей технологии,

Сокращение образования

материалов (смазочных

НДТ

при реконструкции

выбросов загрязняющих

материалов, СОЖ,

9.1

технологических линий,

веществ, снижение

эмульсий, масел,

организации нового

воздействия на ОС

порошковых

производства

дезоксидантов и др.)

Совершенствование

Применимо в

Сокращение образования

систем очистки выбросов

НДТ

действующей технологии,

выбросов загрязняющих

и повышение

9.2

при реконструкции

веществ, снижение

эффективности работы

технологических линий

воздействия на ОС

очистного оборудования

Применимо в действую-

Использование

щей технологии, при ре-

автоматических средств

Повышение

НДТ

конструкции

измерения и учета

достоверности учета и

9.3

технологических линий,

объема, массы выбросов

контроля за выбросами

организации нового

маркерных веществ

производства

Применение

Применимо в

Улучшение условий

вентиляционных систем с

действующей технологии,

труда, сокращение

НДТ

вытяжными зонтами для

при реконструкции

образования выбросов

9.4

удаления пыли с рабочих

технологических линий,

загрязняющих веществ,

мест технологического

организации нового

снижение воздействия на

оборудования ¹

производства

ОС

Применимо в

Организация локальных

Улучшение условий

действующей технологии,

укрытий, оснащенных

труда, повышение

НДТ

при реконструкции

местными

эффективности очистки

9.5

технологических линий,

пылеочистными

выбросов, снижение

организации нового

устройствами

воздействия на ОС

производства

Применимо в

Улучшение условий

Использование

действующей технологии,

труда, сокращение

НДТ

эффективных

при реконструкции

образования выбросов

9.6

пылеочистных аппаратов

технологических линий,

загрязняющих веществ,

сухого типа

организации нового

снижение воздействия на

производства

ОС

348

Окончание таблицы 5.7

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Оснащение камер

Применимо в

Улучшение условий

напыления, применяемых

действующей технологии,

труда, сокращение

НДТ

для реализации процесса

при реконструкции

образования выбросов

9.7

нанесения изоляционных

технологических линий,

загрязняющих веществ,

покрытий, очистными

организации нового

снижение воздействия на

устройствами

производства

ОС

¹ Применимо на участках, связанных с повышенным выбросом пыли (например, вблизи

оборудования для механического удаления окалины, резки, правки проката и т. п.).

НДТ 10. Снижение сбросов в процессах производства изделий

дальнейшего передела черных металлов

НДТ направлены на оптимальное водопотребление и снижение сброса

загрязняющих веществ в поверхностные водоемы.

НДТ предусматривает

использование методов и оборудования,

приведенных в таблице 5.8.

Таблица 5.8

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Недопущение утечек

НДТ

потребляемой воды из

Применимо в

Снижение потребления

10.1

систем ее

действующей технологии

водных ресурсов

транспортирования¹

Снижение нагрузки на

очистные сооружения,

Применимо в

увеличение

Снижение уровня

действующей технологии,

эффективности работы

загрязнения сточных

НДТ

при реконструкции

очистных сооружений,

вод (в локальных и

10.2

технологических линий,

повышение качества

общих стоках

организации нового

стоков, сокращение

предприятия)¹

производства

сброса загрязняющих

веществ, снижение

воздействия на ОС

Применение

водоочистного

Применимо в

Сокращение потребления

оборудования и

действующей технологии,

водных ресурсов,

НДТ

технологий,

при реконструкции

исключение сбросов

10.3

позволяющих

технологических линий,

загрязняющих веществ,

организовать

организации нового

снижение воздействия на

бессточные системы

производства

ОС

водного хозяйства¹

349

Продолжение таблицы 5.8

Экологическая,

технико-

Метод/оборудование

Применимость

экономическая

эффективность

Создание

локальных

водооборотных циклов,

Сокращение

оборудованных

Применимо в действующей

сбросов

НДТ

собственными системами

технологии, при реконструкции

загрязняющих

10.4

грубой

и/или,

при

технологических линий,

веществ, снижение

необходимости,

тонкой

организации нового производства

воздействия на ОС

очистки от загрязняющих

веществ¹

Расширение объема

Снижение

испарительного

потребления

охлаждения

Применимо при реконструкции

водных ресурсов,

нагревательных печей с

НДТ

технологических линий,

сокращение

целью сокращения

10.5

организации нового

сбросов

расхода воды, идущей на

производства.

загрязняющих

охлаждение

веществ, снижение

технологического

воздействия на ОС

оборудования

Последовательная

Снижение

передача избыточной или

потребления

продувочной воды от

Применимо в действующей

водных ресурсов,

НДТ

потребителей с более

технологии, при реконструкции

сокращение

10.6

высокими требованиями к

технологических линий,

сбросов

качеству воды

организации нового производства

загрязняющих

потребителям с более

веществ, снижение

низкими требованиями

воздействия на ОС

Недопущение утечек

НДТ

неочищенных сточных

Применимо в действую-щей

Снижение

10.7

вод из систем их

технологии

воздействия на ОС

транспортирования¹

Снижение

Сбор и использование

потребления

случайных сбросов

Применимо в действующей

водных ресурсов,

дренажных вод,

НДТ

технологии, при реконструкции

сокращение

поверхностного стока и их

10.8

технологических линий,

сбросов

очистка с целью

организации нового производства

загрязняющих

дальнейшего

веществ, снижение

использования¹

воздействия на ОС

350

Окончание таблицы 5.8

Экологическая,

технико-

Метод/оборудование

Применимость

экономическая

эффективность

Обессоливание

продувочных вод на

Снижение

заводских

Применимо в действующей

потребления

НДТ

деминерализационных

технологии, при реконструкции

водных ресурсов,

10.9

установках с возвратом

технологических линий,

сокращение

полученной чистой воды в

организации нового производства

стоков, снижение

производственный

воздействия на ОС

процесс

Использование

Снижение

дебалансовых и

потребления

продувочных вод в

Применим в действующей

НДТ

водных ресурсов,

качестве исходной воды

технологии при наличии

10.10

сокращение

для промышленных

котельных и котлов-утилизаторов

стоков, снижение

котельных и котлов-

воздействия на ОС

утилизаторов

Сокращение массы

Совершенствование

Применимо в действую-щей

загрязняющих

НДТ

систем очистки

технологии, при ре-конструкции

веществ в стоках,

10.11

промышленных сточных

производства

снижение

вод¹

воздействия на ОС

Повышение

Автоматизация

Применимо в действую-щей

качества очистки

НДТ

технологических

технологии, при ре-конструкции

сточных вод,

10.12

процессов очистки

технологических линий,

снижение

сточных вод

организации нового производства

воздействия на ОС

Использование систем

Повышение

автоматического

Применимо в действую-щей

качества очистки

НДТ

управления расходом

технологии, при ре-конструкции

сточных вод,

10.13

реагентов для очистки

технологических линий,

снижение

сточных вод и обработки

организации нового производства

воздействия на ОС

осадка

Использование

Повышение

Применимо в действую-щей

автоматических средств

достоверности

НДТ

технологии, при ре-конструкции

измерения и учета

учета и

10.14

технологических линий,

объема сбросов сточных

управляемости

организации нового производства

вод

сточными водами

Применимо в действую-щей

Предотвращение

НДТ

технологии, при ре-конструкции

Снижение

загрязнения почв и

10.15

технологических линий,

воздействия на ОС

грунтовых вод¹

организации нового производства

¹ Выбор методов и оборудования определяется техническими возможностями и

экономической целесообразностью.

351

НДТ 11. Использование современных систем энергосбережения

НДТ заключается в использовании современных систем энергосбережения,

обеспечивающих экономию затрат на энергоресурсы, позволяющих организовать

использование энергоресурсов и энергии, вырабатываемых в процессе основного

производства.

НДТ предусматривает

использование методов и оборудования,

приведенных в таблице 5.9.

Таблица 5.9

Экологическая, технико-

Метод/оборудование

Применимость

экономическая

эффективность

Использование тепла,

образующегося при

функционировании

Применимо в

Снижение расхода

основного

действующей

энергоресурсов,

технологического

технологии, при

повышение

НДТ

процесса для различных

реконструкции

энергоэффективности

11.1

производственных

технологических линий,

процесса производства,

целей, в том числе

организации нового

снижение операционных

хозяйственных нужд

производства

затрат

предприятия

(отопление, горячее

водоснабжение и т. п.)

Применимо в

действующей

Снижение расхода

Использование

технологии, при

энергоресурсов,

НДТ

энергосберегающих

реконструкции

повышение

11.2

осветительных

технологических линий,

энергоэффективности

приборов

организации нового

процесса производства

производства

Применимо в

Использование систем

действующей

Снижение расхода

автоматического

технологии, при

энергоресурсов,

НДТ

включения

реконструкции

повышение

11.3

(выключения)

технологических линий,

энергоэффективности

электрических устройств

организации нового

процесса производства

производства

Снижение расхода

Применимо в

энергоресурсов,

Организация систем

действующей

НДТ

повышение

экранов в

технологии, при

11.4

энергоэффективности

технологических линиях

реконструкции

процесса производства,

технологических линий

улучшение условий труда

352

Раздел

6 Перспективные технологии производства

продукции дальнейшего передела черных металлов

Если говорить о прокатном производстве в целом, можно выделить

следующие основные тенденции развития оборудования и технологии:

- использование заготовки, максимально приближенной по форме и

размерам к готовому прокату (тонкие слябы, заготовок с формой типа «собачья

кость» и т. д.)

- использование конструкций клетей, которые обеспечивают максимально

быструю замену валков (до 10…20 мин);

- применение полной автоматизации прокатного стана с контролем всех

параметров, влияющих на процесс (особенно температуры), и управление станом

на основе компьютерных моделей процесса;

- применение технологий термомеханической обработки в линии стана с

целью получения необходимых прочностных свойств без дальнейшей

термообработки на отдельном участке;

- использование различных систем, которые повышают точность размеров и

геометрической формы прокатываемого изделия;

- внедрение принципов бесконечной прокатки, строительство литейно-

прокатных агрегатов;

- максимальное внедрение энергосберегающих технологий и сокращение

операционных расходов, снижение негативного воздействия на окружающую

среду;

- применение универсальных «единых» калибровок, системы калибров

которых позволяют прокатывать различные профили по одной калибровке в

черновых и промежуточных группах, с минимальной перенастройкой клетей [1].

6.1 Горячая прокатка листа

6.1.1 Использование регулируемых процессов прокатки

Тенденцией развития производства толстого горячекатаного листа является

увеличение доли регулируемых процессов прокатки в общем цикле производства.

Получение требуемых механических свойств проката в цикле горячей

деформации позволяет существенно сократить объем дополнительной

термической обработки, проводимой вне основного технологического потока. Это

позволяет уменьшить затраты на изготовление продукции и снизить вредные

экологические факторы, связанные с дополнительным нагревом проката.

Например, в

2002 г. в Иране установлен толстолистовой стан

190″,

предназначенный для производства

1050 тыс. т/год толстолистового проката

размерами

5-150×1100-4500×2500-24 000 мм из судостроительной, трубной,

котельной и конструкционной сталей [2]. Технология производства на этом стане

предусматривает следующее распределение доли реализуемых на нем способов

и процессов получения толстолистового проката:

- обычная прокатка - 15 %;

- прокатки с регулируемой температурой - 25 %;

354

- термомеханическая обработка в процессе прокатки - 40 %;

- резкое охлаждение и отпуск после прокатки - 20 %.

6.1.2 Применение новых конструкций прокатных клетей

Особенностью современных технологий получения горячекатаного толстого

листа является применение новых конструкций прокатных клетей, повышающих

эффективность процесса, улучшающих качество продукции и экологическую

обстановку прокатного цеха. В Германии сконструирован и пущен толстолистовой

стан 3200, рассчитанный на объем производства 700 тыс. т/год, позволяющий в

зависимости от марки стали осуществлять обычную прокатку, прокатку с

регулируемой температурой, термомеханическую обработку толстолистовой

стали размерами 5-160×1000-2800×4000-10 000 мм.

Стан характеризуется высоким уровнем автоматизации на всех этапах

технологического процесса и применением в качестве деформирующего

устройства реверсивной прокатной клети кварто 3200 (см. рисунок 6.1), которая

имеет оптимальное соотношение поперечного сечения стойки и верхней

поперечины станины, что при большом диаметре опорных валков придает клети

большую жесткость [2].

Регулировка зазора между валками производится электромеханическим

нажимным устройством. Автоматическое регулирование толщины раската

осуществляется гидравлической системой и может работать при усилии прокатки

до

70 МН. Гидроцилиндры в виде встроенного блока расположены между

нажимными винтами и подушками верхнего опорного валка. Динамометрические

датчики под подушками нижнего опорного валка измеряют усилие на валки и

передают эти значения в систему автоматического регулирования.

Устройства для охлаждения рабочих и опорных валков на входной и

выходной сторонах клети содержат подвижные распылители, соединенные с

питательными трубопроводами при помощи шарнирного соединения труб (без

шлангопроводов). Прокатная клеть также оснащается устройствами для

гидросбива окалины водой высокого давления до 190 бар, расположенными на

входной и выходной сторонах.

355

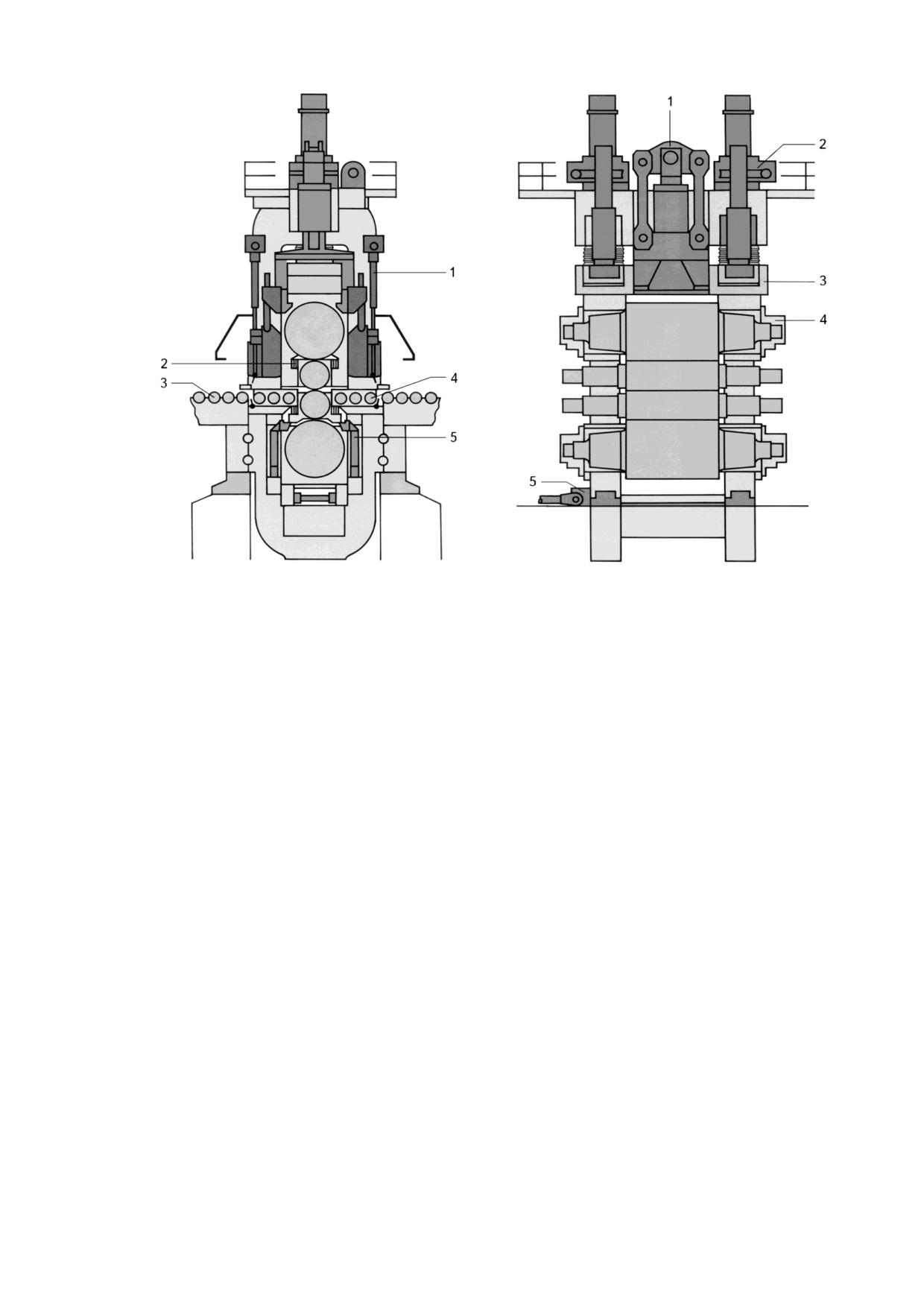

А: 1 - гидравлический окалиноломатель; 2 - уравновешивание и

изгиб рабочих валков; 3 - рольганг; 4 - станинные ролики; 5 -

устройство для смены рабочих валков;

Б: 1 - система уравновешивания опорного валка; 2 -

электромеханические нажимные винты; 3 - гидравлическая система

регулировки зазора рабочих валков; 4 - подшипник типа Morgoil; 5 -

устройство для смены опорных валков

Рисунок 6.1 - Рабочая клеть кварто 3200

По три станинных ролика на входной и выходной сторонах клети образуют

продолжение рабочих рольгангов. Ролики имеют индивидуальный привод со

сцепной муфтой. Поворотные рольганги, оснащенные гидравлическими

линейками-манипуляторами преед клетью и за ней, позволяют повернуть слябы

для поперечной прокатки.

Сдвоенный главный привод состоит из двух электродвигателей постоянного

тока по 6400 кВт и шарнирных шпинделей с гидравлическим уравновешиванием.

Для смены валков используются устройства с гидроприводом,

установленные на перевалочной стороне клети. Смена рабочих валков

происходит в автоматическом режиме. Перемещение комплекта валков в

продольном и поперечном направлениях продолжается около

15 мин. При

помощи устройства для смены опорных валков можно заменить весь комплект

или только один нижний опорный валок.

Основные особенности и преимущества клети кварто 3200:

- прокатка с регулируемой температурой и термомеханическая обработка;

356

- высокая жесткость;

- жесткие допуски по толщине листа благодаря гидравлической системе

регулировки зазора в сочетании с автоматическим контролем толщины раската, а

также устройством для противоизгиба рабочих валков;

- автоматическая смена рабочих валков без использования крана.

6.1.3 Производство горячекатаного рулонного проката в линии со

станом Стеккеля

При горячей прокатке малых и средних партий рулонного проката из

углеродистых, нержавеющих и специальных марок стали технология Стеккеля

является идеальной как для новых цехов, так и для модернизации существующих

прокатных станов. Новая конструкция и концепции автоматизации, предлагаемые

изготовителями прокатного оборудования, расширяют возможности применения

станов Стеккеля и дают возможность значительно снизить затраты на

производство горячекатаной полосы.

Основными преимуществами новой конструкции стана Стеккеля являются:

- новая конструкция печи закрытого типа с уникальной системой

герметизации печи, которая сокращает потери энергии на 30 % и обеспечивает

меньшие выбросы в атмосферу цеха;

- конструкция печных моталок с регулируемым подвижным сегментом

барабана, состоящим из двух частей, обеспечивает отсутствие повреждений при

входе полосы в паз барабанной моталки, равномерный нагрев полосы по всей

длине, включая концевые участки;

- качество поверхности и допустимые отклонения значений температуры,

толщины, профиля и плоскостности приближаются к соответствующим

показателям непрерывных полосовых станов горячей прокатки;

- прокатка стали разных марок для всех видов дальнейшей обработки.

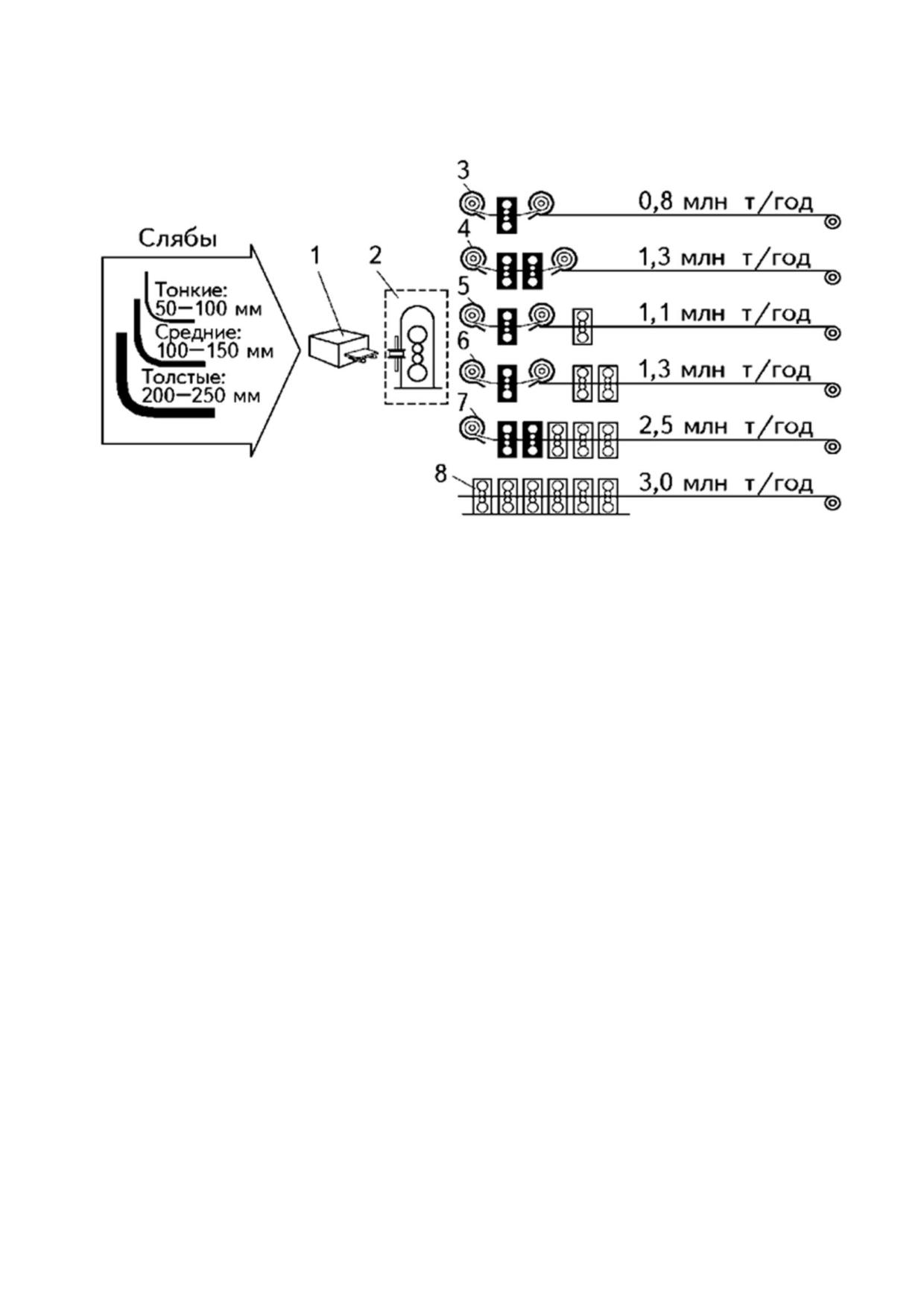

В зависимости от потребностей производства можно использовать станы

Стеккеля разной конфигурации для прокатки слябов любых размеров - от

одноклетевого стана производительностью от

200 до

800 тыс. т/год (с

возможностью

расширения

виде

двухклетевого

стана

тандем

производительностью

1,3 млн т/год) до обычного шестиклетевого стана

производительностью более 3 млн т/год (см. рисунок 6.2).

С учетом использования в качестве исходных заготовок непрерывнолитых

слябов и применения станов Стеккеля современная технологическая схема

производства горячекатаного листа (см. рисунок 6.3) имеет ряд преимуществ:

- получаемые слябы имеют мелкозернистую структуру, которую при

обычном процессе прокатки на толстолистовом стане можно получить только

после нескольких черновых пропусков;

- в нагревательную печь слябы поступают с более высокой температурой,

обеспечивая тем самым непрерывный процесс, в 2-3 раза уменьшая длину печи,

время нагрева и расход топлива;

- заправка подката в первую печь стана Стеккеля производится при

температуре на 50 °C - 75 °C выше, чем при прокатке на обычном толстолистовом

357

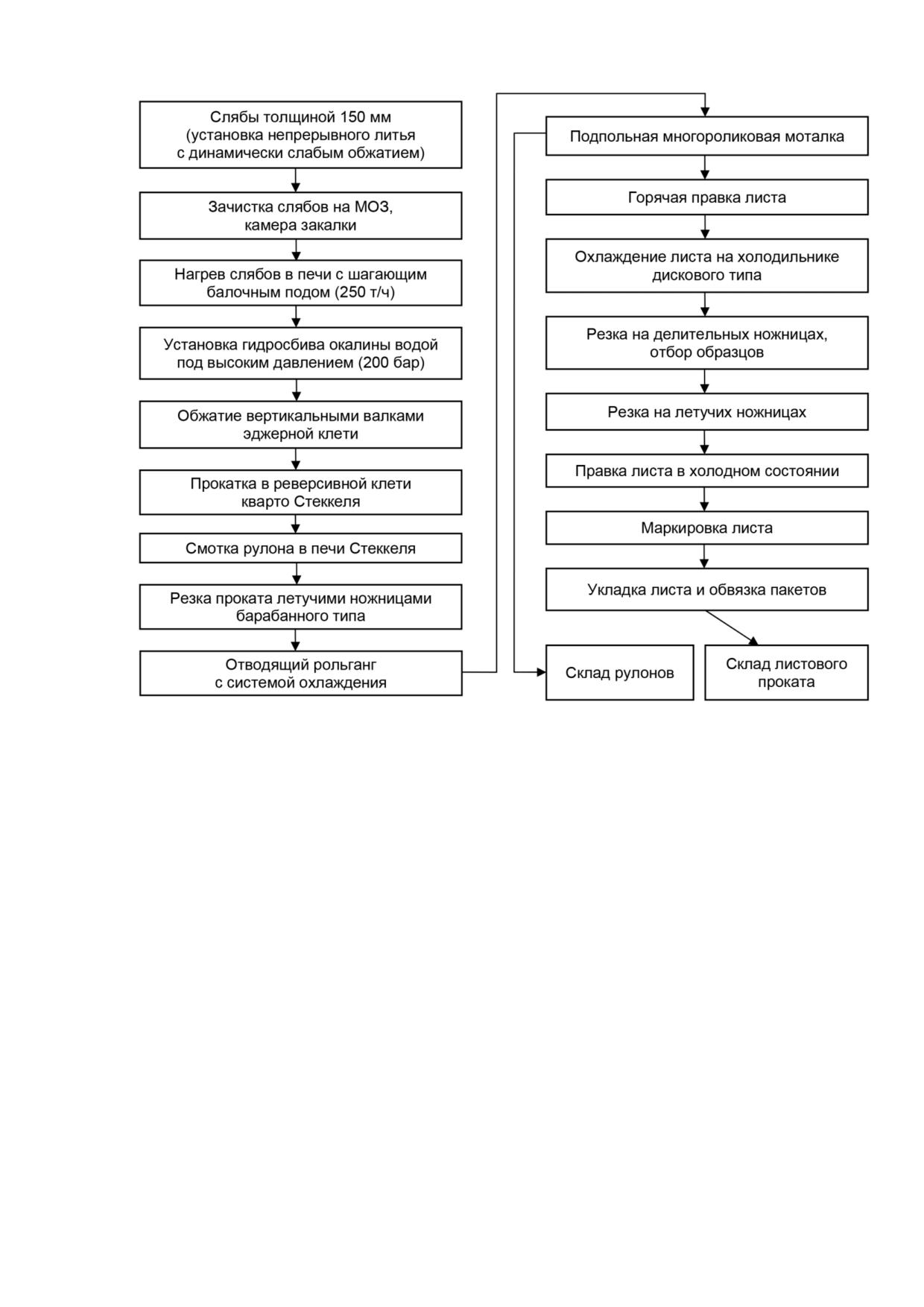

Рисунок 6.3 - Технологическая схема производства горячекатаного

рулона и листа в линии со станом Стеккеля

6.1.4 Совмещенные технологические процессы разливки слябов и

прокатки рулонов

Технология производства горячекатаных полос методом совмещения

непрерывных процессов литья и прокатки тонких слябов быстро развивается в

последнем тридцатилетии. Тонкослябовые литейно-прокатные комплексы

получили широкое распространение во многих странах мира. В мире уже

работают более 60 тонкослябовых литейно-прокатных агрегатов (ЛПА), и их число

продолжает расти.

Бесконечная прокатка является одним из примеров новых технологий,

использование которых позволяет отказаться от холодной прокатки, значительно

сократить затраты на модернизацию производства и изменить диапазон толщины

получаемой полосы.

Принципы полубесконечной и бесконечной прокатки могут быть

реализованы на действующих станах горячей прокатки путем установки

359

дополнительного оборудования. Так, для бесконечной прокатки (скорость до

20 м/с, конечная толщина 1,0-1,2 мм) требуется установка сварочной машины,

устройств для подогрева кромок раската и снятия грата, а также летучих ножниц

перед моталками.

Интенсивное строительство тонкослябовых ЛПА для производства

горячекатаных полос было начато с начала

1990-х гг. Наибольшее

распространение получили тонкослябовые агрегаты типа CSP (Compact Strip

Production - компактное получение полосы), концепция которых была разработана

SMS Siemag. Новейшие концепции агрегатов CSP позволяют обеспечить при

использовании двухручьевой УНРС производительностью до

2,5 млн т/год.

Достоинствами ЛПА CSP являются: минимальное количество технологических

операций; отсутствие черновых клетей; минимальный расход энергии; МНЛЗ и

непрерывный стан работают независимо благодаря достаточной вместимости

подогревательной

печи;

равномерность

температуры

(обеспечивает

однородность структуры и механических свойств); возможность расширения

производства полос на том же стане путем параллельного литья слябов.

Компанией Danieli был разработан ЛПА QSP. Агрегат включает одно- или

двухручьевую тонкослябовую МНЛЗ, туннельную печь, гидросбив окалины, две

черновые клети, непрерывную группу клетей, секцию ламинарного охлаждения,

подпольные моталки и приспособлен для выполнения термомеханической

обработки стали [6].

Полностью непрерывный процесс UTHS (Ultra Thin Hot Rolled Strip)

производства сверхтонкой горячекатаной полосы разработан в США. Он основан

на использовании планетарного стана Платцера, обеспечивающего высокое

обжатие, при этом скорость входа подката в клеть Платцера соответствует

скорости разливки. Последующее обжатие осуществляется в четырехвалковых

клетях, между которыми установлены устройства для нагрева полосы.

Минимальная толщина готовой полосы составляет около 0,7 мм.

Компании MDM, Германия, и Finarvedi, Италия, разработали компактный

ЛПА ISP. В данной линии тонкие слябы отливаются на МНЛЗ, обжимаются в

полутвердом состоянии до толщины 50 мм и прокатываются в трехвалковой

группе HRM до толщины 13-17 мм. Полученный подкат поступает в индукционный

подогреватель, а затем в одну из двух печных моталок, из которых после

поворота задается в пятиклетевую непрерывную группу прокатных клетей кварто.

Перед чистовой прокаткой окалину сбивают водой высокого давления.

Выходящую из чистовой группы полосу подвергают регулируемому ламинарному

охлаждению, а затем сматывают подпольной моталкой. ЛПА ISP работает без

потребления топлива, только на электроэнергии.

В 2006 году фирма Arvedi заключила контракт с фирмой Siemens VAI на

создание ЛПА, работающего по технологии бесконечной прокатки полосы.

Агрегат, получивший название Arvedi ESP, работает в г. Кремона, Италия [36].

Процесс ESP позволяет исключить промежуточный нагрев (экономия топлива и

улучшение экологической обстановки в прокатном цехе) и смотку подката. При

этом в обжимную группу добавляют несколько клетей, а за ними устанавливают

секцию охлаждения, ножницы и моталку. На агрегате ESP с восемью прокатными

клетями можно производить полосу толщиной 0,6 мм [2, 6].

360

В Австрии разработан процесс Conroll для производства горячекатаной

полосы толщиной

0,7-1,0 мм, предназначенной к использованию взамен

холоднокатаной, с производительностью одного агрегата

1,5 млн т/год. При

реализации процесса Сonroll непрерывнолитая заготовка выходит из

кристаллизатора с параллельными стенками с еще жидкой сердцевиной и

обжимается примерно на

20 мм. Гибкая конструкция УНРС позволяет

регулировать толщину заготовки в интервале

90-100 мм в соответствии с

конечной толщиной производимой полосы. Горячие слябы проходят через печь

для выравнивания температуры и поступают в двухклетевой черновой стан, затем

направляются в промежуточное перемоточное устройство. В чистовой группе

клетей применяют обычные обжатия, для регулирования плоскостности и

профиля используют валки с осевой сдвижкой (система CVC) с устройствами

противоизгиба.

6.2 Холодная прокатка листа

6.2.1 Непрерывные технологические линии и комплексы бесконечной

холодной прокатки полос

В Японии разработана и установлена на заводе фирмы «Ниппон Стил» в

Фукуяме первая в мире линия бесконечной холодной прокатки полос

(см. рисунок 6.4).

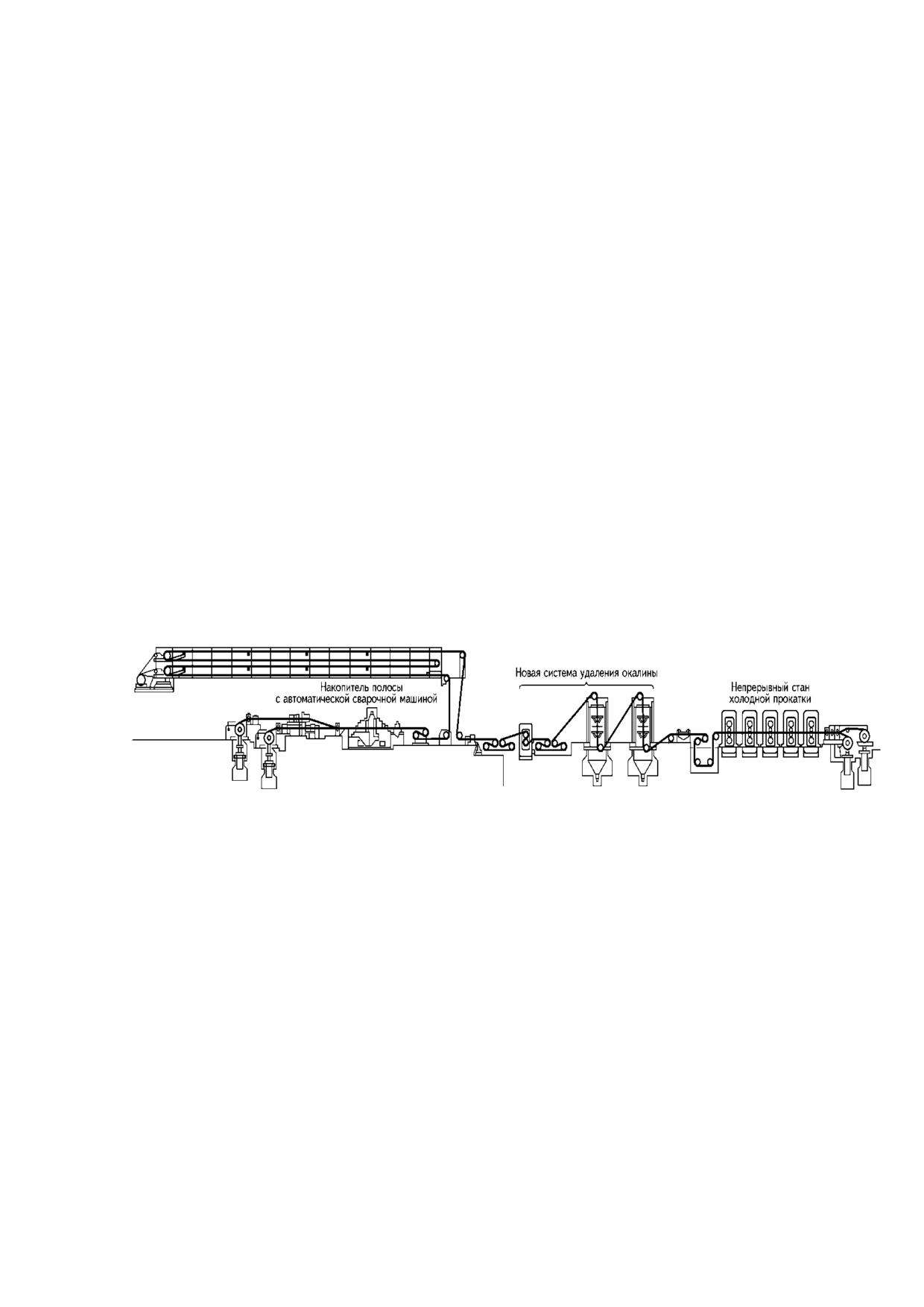

Рисунок 6.4 - Линия бесконечной холодной прокатки полос

разработки фирмы IHI

Отличительными особенностями технологии обработки металла в этой

линии являются следующие:

- использование в качестве подката рулонов горячекатаных полос, минуя

традиционные непрерывно-травильные агрегаты (НТА);

- установка непосредственно в линии новой системы удаления окалины с

поверхности горячекатаной полосы.

Процесс «Исиклин», разработанный японскими металлургами, удаляет

окалину с горячекатаных полос механическим воздействием, создаваемым струей

высокого давления 10 МПа в виде пульпы из воды с железистым песком [2]. Новая

система удаления окалины обеспечивает:

- экономию как капитальных, так и текущих расходов на 50 % - 80 %;

- компактность линии удаления окалины;

- высокую скорость движения металла в линии;

361

- безопасную работу обслуживающего персонала;

- снижение нагрузки на окружающую среду.

Другой комплекс стана бесконечной холодной прокатки (рисунок

6.5),

созданный немецкими и корейскими проектировщиками прокатного оборудования,

включает:

- линию травления турбулентного типа, встроенную в линию стана;

- 5-клетевой стан холодной прокатки;

- непрерывную линию горячего цинкования.

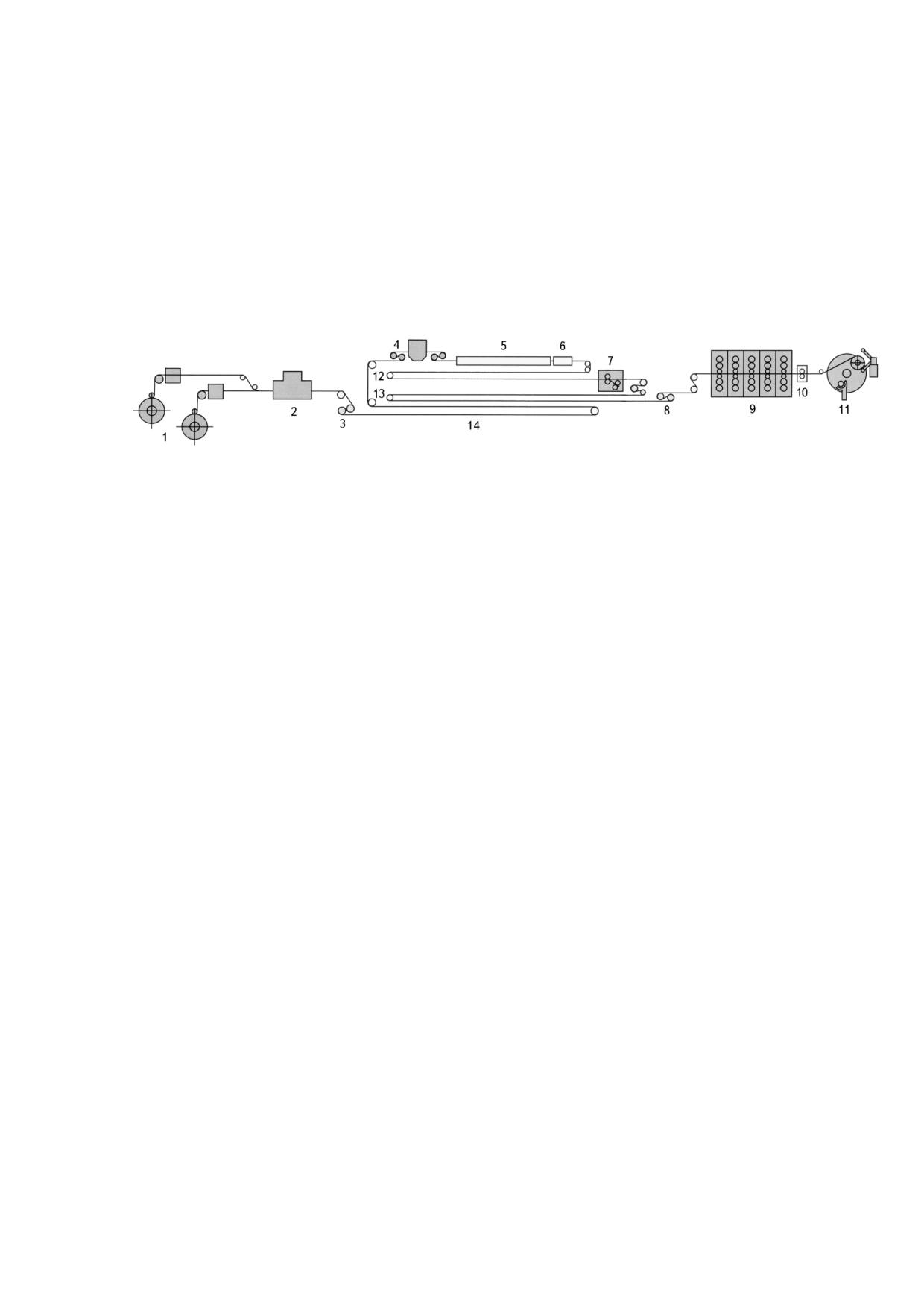

1 - разматыватели с окалиноломателями; 2 - сварочная установка; 3 - входное

натяжное устройство; 4 - установка для правки растяжением с гибкой; 5 - участок

турбулентного травления; 6 - участок промывки; 7 - кромкообрезные ножницы и

кромкокрошитель; 8 - выходное натяжное устройство; 9 - непрерывный стан

холодной прокатки; 10 - летучие ножницы на выходе; 11 - моталка; 12 -

промежуточный лупер;

13 - лупер на выходе; 14 - лупер на входе

Рисунок 6.5 - Схема стана бесконечной прокатки:

Производительность стана -

1335 тыс. т/год. Стан выпускает прокат

толщиной 0,15-2,3 мм и шириной 700-1630 мм в рулонах массой до 45 т, скорость

прокатки - до 30 м/с, скорость травления - 4 м/с.

Все пять клетей стана шестивалковые, оборудованы устройствами для

принудительного изгиба рабочих и промежуточных валков и гидравлическими

нажимными устройствами, установленными снизу. Автоматическое регулирование

толщины полосы осуществляется по принципу прохождения секундной массы

металла. Регулирование плоскостности осуществляется по замкнутому циклу.

Линия травления работает по запатентованной технологии турбулентного

травления. Секция химического травления включает четыре ванны, за ней

установлена секция из шести промывочных ванн каскадного типа. Технология

использует высокую кинетическую энергию травильной кислоты для ее быстрого

проникновения к основанию трещин в окалине при оптимальном обмене в

пограничном слое между поверхностью полосы и кислотой. Это позволяет

добиться максимально возможного сокращения продолжительности травления

при высоком качестве поверхности полосы.

Традиционные технологии очистки полосы от окалины, используемые в

современных линиях нанесения покрытий (лужения, цинкования и др.),

предусматривают кислотное травление. Эти технологии имеют ряд недостатков, а

именно:

- очистка поверхности происходит в агрессивной среде;

362

- в процессе обработки образуются опасные отходы;

- требуется система вытяжной вентиляции;

- потери металла за счет агрессивной среды;

- необходимость обезвреживания отходов.

В связи с этим представляет интерес линия бескислотной очистки полосы

по технологии AFC, базирующейся на следующих новых принципах:

- очистка полосы без удаления слоя окалины;

- оксидный слой металла химически восстанавливается водородом (H2);

- в результате восстановления образуется слой железа, рафинированного

от примесей, и водяной пар [2].

Основные параметры и особенности процесса AFC:

- состав газа - 50 % - 95 % H2 в N2;

- в зависимости от марки стали и режимов протекания химических реакций

температура процесса составляет 500 °C - 700 °C;

- более высокая температура способствует увеличению кинетики реакций;

- турбулизация потока газа способствует увеличению скорости

восстановления.

Промышленная агрегатная линия AFC имеет следующие особенности.

Поверхность полосы нагревается при помощи горелок прямого действия, причем

нагрев происходит в неокислительной атмосфере с целью предотвращения

образования окалины. Скорость реакции быстро увеличивается с увеличением

температуры. В зависимости от толщины полосы температура процесса

находится в диапазоне от

600 °C до

700 °C. Структурные и механические

характеристики материала до 700 °C необратимо не меняются.

Техническая характеристика линии AFC:

- толщины полосы 1,5-4,0 мм, ширина полосы 610-1500 мм, масса рулона

18 т;

- скорость линии 30 м/мин, производительность линии 110 тыс. т/год.

Восстановительная реакция происходит в смеси водорода и азота. Реактор

разделен на две зоны, чтобы обеспечить необходимую концентрацию смеси газов

в течение всей реакции. При помощи вентиляторов происходит постоянное

обновление газовой смеси и одновременное непрерывное удаление газообразных

продуктов, образующихся после восстановления (водяной пар). Температура

подаваемой газовой смеси

20 °C -

30 °C. Чтобы не произошло повторное

окисление из-за контакта с воздухом, температура полосы на выходе из секции

охлаждения не должна превышать 150 °C.

Охлаждение полосы до 120 °C происходит в неокислительной атмосфере:

секция охлаждения состоит из водяной рубашки и холодильника с изменяемой

скоростью охлаждения (до 15 °C/с). Последующее охлаждение происходит в

восстановительной атмосфере с содержанием <5 % H2/N2.

Скруббер удаляет чешуйки восстановленных окислов. При помощи щеток

чешуйки измельчаются в порошок, который смывается водой с поверхности

полосы. Частицы порошка в среднем имеют достаточные размеры, чтобы их

задерживал фильтр с отверстиями 10 мм [4].

Еще одним примером перспективных технологий в области производства

холоднокатаных полос, основанных на совмещении операций травления и

363

холодной прокатки в единую непрерывную линию, является процесс IRAPL

(Integrated Rolling-Annealing-Pickling Line) совмещения холодной прокатки, отжига

и травления полосы из коррозионностойкой стали в одной линии,

обеспечивающий суммарное снижение затрат почти на 20 % по сравнению с

традиционной технологией.

6.2.2 Модернизация реверсивных станов холодной прокатки

Сравнение эффективности применения различных способов регулирования

профиля и формы полосы показало, что наибольший диапазон регулирования

выпуклости полосы (без утонения кромок) обеспечивают четырехвалковые клети с

попарно скрещивающимися валками (РС), четырехвалковые клети с валками

выпукло-вогнутой профилировки (CVS) и шестивалковые со смещением валков

(HCMW) [2].

Поскольку утонение кромок полосы является следствием неравномерности

локального упругого сжатия участков рабочих валков, контактирующих с

прикромочными участками полосы, методы регулирования профиля конусных

рабочих валков (КРВ) и колеблющихся конусных рабочих валков (ККРВ),

применяемые в четырехвалковых клетях со смещением рабочих валков с

односторонней выпуклостью (К-WRS), наиболее эффективны для регулирования

этого утонения. Высокую эффективность обеспечивают также шестивалковые

клети типа НС.

В порядке убывания эффективности регулирования плоскостности полосы

тип клети можно расположить в следующей последовательности: PC, HCMW,

HCM (с осевым перемещением промежуточных валков), K-WRS, CVC-HS (с

горизонтальной стабилизацией рабочих валков с S-образной профилировкой),

HVC (шестивалковые с горизонтальным перемещением рабочих валков в

направлении прокатки, осевым перемещением и изгибом промежуточных валков,

приводом опорных валков), CVC, причем клети типа РС, K-WRS и CVC наиболее

целесообразно использовать при горячей, а клети типа HCMW, HCM, CVC-HS и

HVC - при холодной прокатке.

Рабочие валки различного или одинакового диаметра в сочетании с

системой противоизгиба используют в конструкциях четырех-, пяти-,

шестивалковых клетей FFC (Flexible Flatness Control) одно- и многоклетевых

станов холодной прокатки. FFC-стан снабжен системами изгиба валков в

горизонтальной и вертикальной плоскостях, обладающими широкими

возможностями для исправления разнообразных дефектов формы полосы.

FFC-станы обеспечивают снижение усилия прокатки на 20 % и потребляемой

электроэнергии на 10 %, уменьшение на 50 % разнотолщинности холоднокатаных

полос, возможность прокатки стальной фольги толщиной менее

50 мкм,

повышение качества холоднокатаной полосы в результате улучшения ее

плоскостности и уменьшения серповидности.

При холодной прокатке важнейшее значение имеет возможность

регулирования геометрии раствора валков, которая определяет плоскостность и

форму поперечного сечения полосы.

364

Новая технология 6-high 3C предусматривает в 6-валковой клети кроме

прогиба рабочих и промежуточных валков, смещения рабочего валка и

регулируемого по длине охлаждения рабочих валков, перекрещивание

промежуточных валков. Перекрещивание промежуточных валков может

осуществляться в процессе прокатки. При этом изменяются условия контакта

промежуточного валка с рабочим и опорным валками, которые можно

рассматривать как эквивалент использования промежуточных валков с

параболическим профилем бочки.

В клети

6-high 3C можно менять эквивалентный профиль бочки

промежуточного валка путем изменения угла пересечения, причем в

динамическом режиме, что позволяет получать полосу высокого качества по ее

геометрии при использовании одного профиля валков для широкого диапазона

параметров полосы.

В известных

6-валковых клетях при смещении промежуточного валка

распределение контактных напряжений между промежуточным и опорным

валками становится несимметричным, что сокращает срок службы валков.

В системе

6-high 3C распределение контактных напряжений между валками

всегда остается симметричным.

Оптимальное использование технологии

6-high 3C обеспечивается

двухуровневой системой автоматизации и регулирования Hi PAC. Технология

6-high 3C позволяет снизить себестоимость продукции, например, для

непрерывного

5-клетевого стана холодной прокатки производительностью

1 млн т/год - от 1,5 до 3,5 долл. США (в ценах 2005 г.) на тонну проката.

6.3 Производство сортового проката

Прогнозируется, что в ХХI веке получат распространение микро-

металлургические заводы производительностью 3-30 тыс. т/год, которые могут

решить проблему рационального снабжения металлопродукцией удаленных

регионов, что актуально для России. Для микрозаводов разрабатываются

технологии и оборудование для получения проката преимущественно мелких

сечений с деформациями, необходимыми для проработки структуры и достижения

заданных свойств.

Основными направлениями развития современных мелкосортных и

проволочных станов являются [2]:

- увеличение размеров и массы исходных заготовок, конечной скорости

прокатки;

- совмещение процесса литья заготовки с прокаткой;

- расширение сортамента продукции и повышение технологической

гибкости прокатных станов;

- увеличение точности размеров прокатываемых профилей;

- повышение механических свойств проката в результате применения

специальных температурных режимов деформации и регулируемого охлаждения;

- использование агрегатов высокого обжатия (компактных черновых блоков

клетей с консольными валками, планетарных косовалковых станов и др.), рабочих

клетей жесткой бесстанинной конструкции, трехвалковых клетей с тремя

365

приводными валками, чистовых блоков клетей, средств непрерывного контроля

качества продукции.

Широко используемая арматурная сталь для железобетонных конструкций

является одним из видов проката, объемы производства и потребление которого

не уменьшаются, а требования к его качеству непрерывно возрастают.

Основными тенденциями развития производства арматурной стали для обычных

железобетонных конструкций являются:

- повышение прочностных свойств до уровня 500 Н/мм²;

- обеспечение гарантированной свариваемости благодаря ограничению

содержания углерода до 0,24 % и углеродного эквивалента Сэк до 0,52 %;

- полная унификация, т. е. переход на единый класс арматуры В500 по

EN 10080 (ЕС);

- повышение надежности, долговечности и улучшение совместной работы

арматуры и бетона в результате улучшения качества стали и перехода на единый

(серповидный) профиль.

6.3.1 Бесконечная прокатка сварных заготовок

В области сортопрокатного производства решение проблемы энерго- и

материалоемкости осуществляется за счет внедрения систем технологий,

направленных на реализацию принципа «бесконечности», а также внедрение

элементов системы, связанных с низкотемпературным нагревом и прокаткой. При

этом важнейшими затратами являются тепловая энергия и потери на окалину и

угар металла. Именно на минимизацию этих затрат в совокупности направлен

процесс низкотемпературного нагрева.

Процесс бесконечной прокатки сварных заготовок (EWR) позволяет

увеличить часовую производительность, стабилизировать качество продукции,

увеличить выход годного продукта. Сварочная машина устанавливается на

тележке с приводом, перемещающейся по рельсам. Она может сваривать

стальные заготовки любого профиля размерами от 100×100 мм до 200×200 мм.

Программа сварки выбирается в соответствии с маркой стали заготовки и

температурой. Цикл сварки длится около 25 с для заготовок 130×130 мм, причем

из них

7 с составляет чистое время оплавления. По окончании сварки

производится снятие грата.

Концы заготовок фиксируются между двумя зажимными устройствами в

процессе движения машины со скоростью прокатки в первой клети, и выполняется

стыковая сварка оплавлением. Зажимные устройства имеют систему охлаждения

и гидропривод. Положение первого зажимного устройства можно регулировать,

чтобы обеспечить автоматическое выравнивание заготовок в процессе сварки.

В ходе стыковой сварки сначала происходит нагрев торцов двух заготовок до их

оплавления, а затем производится их сварка путем прижатия друг к другу с

большим усилием. Как следствие фазы сжатия происходит выдавливание

расплавленного металла из соединения поверхностей, что улучшает качество

металла в зоне.

Технология EWR может применяться как на новых предприятиях, так и при

модернизации и переоборудовании имеющихся установок.

366

6.3.2 Процесс QTR и оборудование для его осуществления

К сортовому прокату для армирования, поставляемому в виде бунтов, в

настоящее время предъявляются следующие требования:

- предел текучести не менее 500 МПа;

- относительное удлинение не менее 12 %;

- хорошая свариваемость при содержании углерода не менее 0,4 %;

- вес бунта до 3 т;

- диаметр проката до 25 мм.

Для производства арматурной стали разработан процесс QTR, при

использовании которого приведенные выше свойства можно придать прокату

любого диаметра из стали химическим составом: углерод 0,18-0,24 %; марганец

0,60-0,80 %; кремний 0,15-0,30 % [2].

Из рисунка 6.6 видно, что для реализации процесса QTR необходимо

следующее оборудование: дополнительная водяная камера для обеспечения

требуемой продолжительности закалки и промежуточные тянущие ролики для

обеспечения охлаждения головной и хвостовой частей заготовки.

1 - закалка; 2 - отпуск; 3 - не используется; 4 - чистовой блок;

5 - стандартная водяная камера; 6 - дополнительная водяная камера

для QTR; 7 - тянущие ролики; 8 - головка для укладывания витков

Рисунок 6.6 - Блок-схема технологии QTR

367

Процесс QTR предназначен для:

- создания на поверхности проката мартенситного слоя заданной глубины

путем частичной закалки в воде;

- отпуска образовавшегося на поверхности мартенсита, благодаря

распространению остаточного тепла от сердцевины к поверхности во время

заключительного охлаждения на воздухе.

В соответствии с технологией QTR прокат, выходящий из последней клети,

подвергается специальной термической обработке, включающей три стадии.

Первая стадия заключается в резком охлаждении водой на выходе проката

из последней чистовой клети для получения поверхностного слоя мартенсита.

На второй стадии прокат выходит из линии закалки в воде и подвергается

воздействию воздуха. Тепло из горячей сердцевины проката нагревает

закаленную поверхность, и мартенсит, образовавшийся на первой стадии,

подвергается самоотпуску, что обеспечивает достаточную пластичность при

высоком пределе текучести.

На третьей стадии осуществляется окончательное охлаждение проката.

Предварительная камера перед чистовым блоком используется для выбора

заранее заданной и равномерной температуры проката в диапазоне 880 °C -

950 °C в зависимости от его диаметра на входе в чистовой блок.

Тянущие ролики поддерживают натяжение при прохождении проката через

водяные камеры и обеспечивают равномерность охлаждения по длине и сечению.

Охлаждающая способность сопел межклетевого охлаждения регулируется

индивидуально при помощи клапанов с отражением соответствующих данных на

дисплее главного пульта управления.

Линия закалки за чистовым блоком включает ряд камер водяного

охлаждения, расположенных между чистовым блоком и головкой для

укладывания витков. Первые камеры используются для резкого охлаждения

поверхности проката на выходе из чистового блока. Каждая камера водяного

охлаждения состоит из ряда полых охлаждающих элементов, в которые через

кольцеобразное сопло подается вода под высоким давлением.

В каждой камере имеются также противоточные устройства, питаемые

водой под высоким давлением, и осушительные устройства, в которых с помощью

сжатого воздуха полностью удаляются с поверхности проката остатки воды.

Процесс QTR осуществляется на оборудовании, разработанном таким

образом, чтобы производить обработку всего бунта, включая передний и задний

концы. Благодаря этому, выход годного увеличивается более чем на 1 %, что

достигается, в частности, применением промежуточных тянущих роликов, сопел

новой конструкции для водяного охлаждения и головки для укладывания витков

новейшей конструкции.

Применение метода QTR позволяет увеличить предел текучести проката на

100-150 МПа без необходимости холодной обработки давлением, повышает

однородность и воспроизводимость механических свойств проката.

368

6.3.3 Термическая обработка сортового проката и катанки по

технологии THERMEX

Сущность технологии поточной термической обработки проката THERMEX

состоит в следующем. Сразу за последней прокатной клетью сортовой прокат

проходит через систему охлаждения THERMEX, где происходит кратковременное

и интенсивное охлаждение его поверхности.

Так как снижение температуры происходит со скоростью, которая выше,

чем критическая скорость при закалке на мартенсит, то поверхностный слой

проката упрочняется, а сердцевина остается аустенитной. После этого

интенсивного охлаждения прокат подвергается воздействию воздуха, и

сердцевина нагревает закаленный поверхностный слой. Таким образом

происходит отпуск мартенсита. Когда прокат поступает на холодильник,

остаточный аустенит превращается в мелкозернистую перлитную структуру [2].

По сравнению с другими системами охлаждения, в которых охлаждение

происходит не так быстро, поверхностный слой отпущенного мартенсита является

более тонким, но более прочным. Следовательно, при равенстве механических

свойств (таких как предел текучести и предел прочности на растяжение)

удлинение будет больше.

Геометрическая форма элементов THERMEX обеспечивает наиболее

эффективное охлаждение проката по сравнению с известными в настоящее

время устройствами (см. рисунок 6.7). Трубки Вентури, установленные

последовательно с чередованием расширения/сужения под оптимальным углом,

обеспечивают наивысшую скорость теплообмена между охлаждающей водой и

перемещающимся прокатом. В зависимости от скорости и размеров проката в

линию устанавливаются одна или несколько трубок разной длины. Внутри трубок

вода течет в том же направлении, в котором перемещается прокат, но с более

высокой скоростью, создавая эффект сопротивления. Благодаря этому

отсутствует искривление проката в линии охлаждения.

Примером производства термоупрочненного проката служит линия

получения катанки, установленная в Швейцарии. Расстояния между центрами

клетей выбраны с таким расчетом, чтобы можно было установить систему для

эффективного охлаждения между ними.

Температура на входе в блок поддерживается на одном уровне и не

меняется при увеличении скорости прокатки. Круглый прокат диаметром 5,5-18 мм

получают в виде бунтов весом до 2,5 т. Скорость прокатки составляет 100 м/с,

производительность - 100 т/ч.

369

1 - входная воронка; 2 - предварительная камера для воздушной

очистки; 3 - первый коллектор с соплами; 4 - второй коллектор

с соплами; 5 - промежуточная трубка; 6 - спускная труба (свободный

сток воды); 7 - камера для регулирования стока; 8 - отклоняющая

камера; 9 - подача воды под давлением; 10 - обратная труба; 11 -

подача сжатого воздуха или воды под давлением для отклонения

воды

Рисунок 6.7 - Элемент охлаждения THERMEX

Благодаря прочной конструкции и определенному расположению клетей

чистового блока полностью исключаются колебания катанки при высокой

скорости.

Система первичного охлаждения предназначена как для обработки катанки

для волочения проволоки, так и для производства арматурного профиля

диаметром до 14 мм в бунтах.

Благодаря использованию специальной технологии термической обработки

достигаются значения предела текучести выше

500 Н/мм² и величины

относительного удлинения 28 %.

Расстояние от блока до устройства для формирования витков точно

определено с учетом поточной термической обработки катанки и высокой

скорости ведения процесса. Благодаря использованию специального

оборудования для охлаждения проката линия охлаждения имеет небольшую

длину, что способствует снижению до минимума искривления проката между

блоком и устройством для формирования витков, несмотря на высокие скорости

прокатки.

На первом участке естественного воздушного охлаждения витков возможно

как замедленное, так и принудительное охлаждение. Скорость охлаждения -

1 °C - 10 °C/с.

Витки свободно падают между первым участком медленного охлаждения и

следующим участком. Это обеспечивает лучшее распределение витков и

облегчает манипуляции на участке формирования бунтов массой до

2,5 т,

которые затем перемещаются на участок, где производится обрезка переднего и

заднего конца, обвязка бунтов.

370

6.4 Производство проволоки

6.4.1 Волочение в роликовых волоках

Процесс волочения в монолитных волоках характеризуется рядом

недостатков: существенные затраты на подготовку поверхности исходной

заготовки; необходимость использования дорогостоящих смазок; низкая стойкость

и высокая трудоемкость изготовления рабочего инструмента, в особенности при

производстве фасонных профилей; невозможность получения профилей с

малыми радиусами закругления; недостаточная проработка поперечного сечения

деформируемого металла, полученного литейными методами.

Одним из наиболее перспективных процессов производства проволочной

металлопродукции является волочение в роликовых волоках (клетях с

неприводными валками-роликами).

В настоящее время роликовые волоки находят применение при

производстве проволоки различного назначения в широком диапазоне

профилеразмеров сечений, причем наибольшее распространение они получили

при волочении прямоугольных, трапециевидных профилей и проволоки для

армирования железобетонных изделий. Большой практический интерес,

проявляемый к волочению в роликовых волоках, обусловлен рядом преимуществ

данного способа, сочетающего в себе особенности процессов волочения и

прокатки. Более благоприятная схема напряженного состояния позволяет

осуществлять деформацию материалов с пониженными пластическими

свойствами, что важно при обработке труднодеформируемых металлов и

сплавов. Другое достоинство - меньшие затраты на изготовление рабочего

инструмента, особенно при производстве сложных фасонных профилей.

Применение роликовых волок позволяет свести к минимуму расходы на

подготовку заготовки к волочению, ограничиваясь очисткой поверхности металла

от окалины. Применение роликовых волок позволяет существенно уменьшить

объем операций химической обработки поверхности проволоки перед волочением

(травление, нанесение подсмазочных покрытий), что благоприятно отражается на

количестве выбросов в атмосферу цеха, образующихся при обработке проволоки

в ваннах с различными кислотными или щелочными растворами. Процесс

роликового волочения можно проводить с использованием в качестве

технологической смазки наиболее дешевых материалов, вплоть до масляно-

водяной эмульсии, которая одновременно охлаждает рабочий инструмент.

В ряде случаев для достижения требуемой эффективности производства

волочение в роликовых волоках используют в совокупности с процессами

прокатки и волочения в монолитных волоках.

В настоящее время роликовые волоки выпускаются различными

зарубежными фирмами Великобритании, США, Германии, Японии и Швеции,

причем наибольшее распространение получили клети с четырехроликовой

сборкой калибра.

На отечественных заводах нашли применение роликовые волочильные

станы ВФР-4, ВФР-36 и ВФР-196 конструкции ВНИИметмаш. Комплекс

оборудования стана включает: размоточные фигурки, стыкосварочный аппарат с

371

гратоснимателем, одну или две четырехроликовых волоки, тянущее устройство

горизонтального типа, намоточную фигурку (для приема бунтов), две машины для

правки в двух плоскостях, летучие ножницы и приемный карман (для приема

прутков). Магнитогорским государственным техническим университетом (МГТУ) и

НИИметиз разработаны роликовые волоки с поступательной связью осей роликов.

Эти волоки хорошо зарекомендовали себя при производстве прутков и проволоки

фасонного сечения.

Основной объем производимой проволоки приходится на проволоку

круглого поперечного сечения, для получения которой используются волоки со

смещенными парами вертикальных и горизонтальных роликов, установленных в

одном корпусе (их иногда называют сдвоенные роликовые волоки). Наиболее

известны во всем мире рычажные роликовые волоки, разработанные в Японии.

В отечественном волочильном производстве имеются примеры применения волок

со смещенными парами роликов, разработанных в Южно-Уральском

государственном университете (ЮУрГУ, г. Челябинск). Данные волоки успешно

использовались в линиях калибровки стальной катанки для изготовления канатной

проволоки на Магнитогорском калибровочном заводе. В линию перед роликовой

волокой устанавливали окалиноломатель или иглофрезерное устройство,

волочению подвергали катанку без предварительной подготовки поверхности,

полученную калиброванную проволоку затем подвергали патентированию и

многократному волочению на готовый размер. Волоки со смещенными парами

роликов конструкции ЮУрГУ эффективно применялись при изготовлении

проволоки для обвязки бунтов (Челябинский металлургический комбинат),

проволоки квадратного сечения для гвоздей (Вяртсильский метизный завод),

калиброванных прутков шестигранного сечения из высокоуглеродистых и

легированных сталей (Златоустовский металлургический завод).

В Челябинске разработана также серия конструкций рычажных роликовых

волок для изготовления стальной проволоки круглого сечения диаметром 1,0-

7,0 мм, на базе которых создана инновационная технология переработки

полосовой обрези

[7]. Данная технология реализована на одном из малых

предприятий и предусматривает продольную резку полосовой обрези на

отдельные длинномерные заготовки, которые сваривают в торец и подвергают

волочению в роликовой волоке в проволоку круглого сечения. Полученная

проволока, в том числе из коррозионностойкой стали, используется для

изготовления сетки или в качестве обвязочной проволоки.

6.4.2 Совмещение технологических операций в одном агрегате

непрерывного действия

Совмещение в один технологический поток двух и более технологических

операций обработки проволоки позволяет значительно сократить удельные

расходы основных и вспомогательных материалов, энергозатраты, трудовые

затраты и в настоящее время является одним из основных направлений

повышения производительности проволочно-волочильного производства в целом.

372

Для возможности совмещения отдельных технологических операций в

общий поток необходимо время каждой технологической операции в отдельности

привести к общей скорости всего технологического потока.

В современном

проволочно-волочильном

производстве

многие

технологические операции стремятся объединить в общий технологический поток.

Волочение - отжиг (отжиг - волочение) проволоки. Совмещение этих

операций достаточно хорошо отработано для проволоки из цветных металлов.

Имеются перспективные разработки и для проволоки из стали, в том числе

нержавеющей. Волочильное оборудование с пристроенными электроконтактными

печами, выпускаемое многими зарубежными фирмами, позволяет осуществлять

эти совмещенные операции с общей скоростью 3000 м/мин и более.

Механическое удаление окалины - нанесение подсмазочного слоя -

волочение. Совмещение указанных операций эффективно для ускоренно-

охлажденной с прокатного нагрева низкоуглеродистой катанки, поверхность

которой имеет пониженное содержание окалины. В этом случае становится

целесообразным использование роликовых волок для первого прохода

волочения, где после механической очистки возможно присутствие до 5 % - 10 %

остаточной окалины на поверхности катанки.

В настоящее время широко используются поточные агрегаты термической

обработки, химического травления и подготовки поверхности к волочению,

поточные линии патентирования, горячего оцинкования и подготовки поверхности

проволоки к волочению и др. На Магнитогорском калибровочном заводе освоена

новая технология производства высокоуглеродистой проволоки с блестящим

цинковым покрытием. Реализация технологии выполнена с использованием линии

оцинкования

(FIB),

позволяющей

производить

высококачественную

горячеоцинкованную проволоку диаметром 1,4-4.5 мм с равномерным блестящим

цинковым покрытием на катушках или в бунтах [8].

К основным преимуществам технологии изготовления горячеоцинкованной

проволоки с блестящим покрытием фирмы FIB можно отнести совмещение

процессов патентирования, отжига и оцинкования, благодаря чему

обеспечивается требуемый уровень механических свойств в горячеоцинкованной

проволоке и существенно повышается качество цинкового покрытия за счет

лучшей подготовки поверхности металла и регулируемой величины цинкового

покрытия.

Технологический процесс состоит из следующих основных операций.

Проволока поступает в печь отжига фирмы FIB с прямым газовым нагревом

импульсными горелками, которая разделена на участки предварительного и

основного нагрева, характеризующиеся различной температурой и атмосферой.

На участке предварительного нагрева проволока нагревается посредством

прямого контакта с горячими парами воздуха, воздействующими на проволоку под

углом. Далее на участке основного нагрева проволока разогревается до

температуры отжига и остается при такой температуре для получения однородной

структуры. На первом участке (со стороны входа проволоки в печь) для

расплавления волочильной смазки атмосфера поддерживается нейтральной или

слабо окислительной. На втором участке атмосфера нейтральная. В зависимости

373

от сортамента печь может быть использована как для аустенизации, так и для

отжига. После аустенизации проволока поступает в свинцовую ванну для закалки.

Далее проволока подвергается солянокислому травлению (Tornado) при

температуре до 60 °C с последующей промывкой. Для сокращения попаданий

кислоты в отсек промывки за секцией с кислотой следует внутренний воздушный

обтир с капле-отбойником и вентилятором. После чего осуществляется

флюсование и сушка горячим воздухом.

Подготовленная проволока поступает в ванну оцинкования. Разогрев цинка

до требуемой температуры осуществляется при помощи погружных горелок. При

выходе из цинковой ванны проволока проходит через обтирочное устройство,

контролирующее цинковое покрытие, используется как наклонный механический

обтир, так и динамический обтир азотом (газовый «нож»).

После охлаждения оцинкованная проволока подвергается вощению и

наматывается на катушки. Скорость обработки проволоки в агрегате регулируется

в зависимости oт производимой продукции.

6.5 Производство труб

6.5.1 Производство горячедеформированных бесшовных труб

Ключевыми тенденциями при совершенствовании существующих,

разработке новых технологий производства горячедеформированных труб

является автоматизация технологических процессов, внедрение оборудования

бесконтактного контроля геометрических параметров, формы и качества

поверхности труб в процессе их производства, использование систем

планирования, контроля и управления производственными процессами на основе

контроля технологических параметров и качественных характеристик

производимой продукции.

Ведущими машиностроительными компаниями Европы и России ведутся

разработки и представлены на рынке высокопроизводительные двухвалковые

прошивные станы винтовой прокатки, в том числе с направляющими приводными

дисками, многоклетьевые раскатные непрерывные прокатные станы продольной

прокатки труб, многоклетьевые калибровочные станы [9], [10].

Новые технологии производства горячекатаных труб обеспечивают:

- производство труб с более тонкими стенками;

- обеспечение более жестких допусков по толщине стенки и диаметру труб;

- обеспечение высокого качества наружной и внутренней поверхности труб;

- снижение

производственных

затрат

за

счет

повышения

производительности, увеличения выхода годной продукции, повышения стойкости

технологического инструмента.

374

Представляет интерес концепция четырехвалковых станов продольной

прокатки - FRT (four roll technology) [11]. В основу технологии заложена новая

клеть с четырьмя приводными валками, в которой производят редуцирование

трубы по внешнему диаметру одновременно с изменением толщины стенки.

Основными областями применения новых клетей подобной конструкции при

производстве бесшовных труб являются следующие трубопрокатные станы:

- калибровочные станы;

- редукционно-растяжные станы;

- оправкоизвлекатели (в линии непрерывных станов с удерживаемой

оправкой).

Во всех этих станах клети FRT могут заменить традиционные двухвалковые

и хорошо зарекомендовавшие себя трехвалковые клети, так как имеют лучшие

технологические характеристики. В частности, стан с клетями FRT теоретически

способен обеспечивать следующие преимущества:

- прокатка труб с более жесткими допусками (на внешний диаметр и

толщину стенки);

- возможность прокатки материалов с более высокими прочностными

характеристиками;

- минимальный эффект полигонизации внутренней поверхности;

- значительное сокращение расходов на технологический инструмент

благодаря уменьшенному износу валков.

НИТУ «МИСиС» совместно с ОАО «ЭЗТМ» была разработана и внедрена

на предприятиях РФ концепция минитрубопрокатных агрегатов на основе станов

винтовой прокатки

[12]. Новая перспективная технология производства

бесшовных труб включает следующие технологические операции:

- раскрой исходных заготовок на мерные длины дисковой пилой;

- нанесение сверлением центрирующего углубления на передний торец

заготовки в холодном состоянии;

- нагрев заготовок в газовой печи с шагающими балками;

- прошивку заготовки в двухвалковом стане винтовой прокатки с

использованием линеек в качестве направляющего инструмента;

- раскатку гильзы в этом же стане на короткой конической оправке;

- калибрование полученной черновой трубы по диаметру в трехвалковом

стане винтовой - прокатки с одновременной правкой;

- контролируемое охлаждение трубы.

Преимуществами разработанной технологии являются: короткие сроки

изготовления

технологического

оборудования,

низкая

энергоемкость

оборудования и технологического процесса в целом, универсальность

технологического процесса, малый объем и масса оборудования и

технологического инструмента, высокое качество геометрических параметров в

связи с использованием станов винтовой прокатки, низкие затраты на

технологический инструмент.

Представляет интерес технология двойной винтовой прошивки,

применяемая при изготовлении труб из малопластичных высоколегированных и

коррозионностойких сталей. Согласно этой технологии, при первой прошивке

получают толстостенную гильзу, а при последующей прошивке - более

375

тонкостенную. Вторая прошивка необходима для расширения гильзы

(значительного подъема наружного диаметра гильзы). Использование двойной

прошивки требует установки дополнительного оборудования (еще одного

прошивного стана) и, как правило, введения дополнительной технологической

операции (подогрева гильзы перед раскатным станом).

В качестве одного из прошивных станов, первого по ходу технологического

цикла, может быть использован стан винтовой прокатки с трехвалковой (по типу

клети стана Ассела) клетью с перемещаемым прошивным устройством, которая

может работать в режиме прошивки и в режиме обкатки непрерывнолитой

заготовки (в этом случае прошивное устройство отводится в сторону [13].

Компания SMS Meer разработала новую технологию INCOAT,

обеспечивающую сдерживание начального этапа активного окалинообразования

на внутренней поверхности гильз в процессе прошивки заготовок в линии ТПА с

непрерывным станом. Данная технология и соответствующее оборудование

обеспечивают автоматическое вдувание в процессе прошивки через отверстия в

адаптере стержня прошивного стана в полость гильзы порошкового

(дезоксидирущего) материала, тем самым предотвращающая образование

окалины и обеспечивая точную дозировку технологического материала, а также

возможность регулирования толщины создаваемого покрытия на внутренней

поверхности гильз. Данная технология позволяет исключить использование

отдельной

операции

обработки

внутренней

поверхности

гильзы

дезоксидирующим материалом, тем самым сократить время и уменьшить

температуру гильзы при ее транспортировке к непрерывному стану, обеспечить

повышение энергоэффективности процесса прокатки, улучшение качества

производимой

продукции

повышение

стойкости

технологического

инструмента [14].

В США разработана технологическая схема прокатки труб, включающая

прошивку заготовки на двухвалковом стане винтовой прокатки и раскатку на

двухвалковом стане-элонгаторе с двумя приводными дисками на удерживаемой

оправке. Такой тип стана-элонгатора получил название Accy-Roll.

Два приводных диска большого диаметра облегчают захват гильзы

валками, а также способствуют получению черновых труб точных размеров с

очень малыми допусками по внутреннему диаметру и с уменьшенной поперечной

разнотолщинностью стенки.

На стане Accy-Roll прокатывают трубы с соотношением размеров наружного

диаметра и толщины стенки D/S=4-40 высокого качества по наружной

поверхности и минимальными потерями на обрезь. Валки стана расположены в

горизонтальной плоскости, их оси развернуты на угол раскатки, что улучшает

условия деформирования металла, обеспечивает более стабильное положение

оправки и, следовательно, раскатку гильз с меньшими допусками по толщине

стенки. Использование удерживаемой оправки в стане Ассу-Roll вместо

плавающей оправки на стане Дишера значительно расширяет сортамент

выпускаемых труб.

Для редуцирования предлагается использовать четырехвалковые клети,

что позволяет уменьшить разнотолщинность стенки труб и уменьшить количество

клетей редукционно-растяжного стана.

376

За рубежом все большее значение при строительстве трубных цехов

средней мощности приобретают ТПА с реечным станом, позволяющие получать

трубы диаметром до 193 мм, с допуском по толщине стенки в диапазоне 7 % -

8 %. В настоящее время в мире эксплуатируется более 30 ТПА с реечными

станами [15].

Процесс раскатки в реечном стане происходит путем проталкивания гильзы

на оправке через ряд неприводных клетей с многороликовыми (как правило,

трехроликовыми) калибрами, диаметр которых последовательно уменьшается.

На ТПА традиционного типа в реечных станах проталкивание гильзы

происходило в обоймах из волочильных колец; квадратная катаная заготовка

прошивалась на вертикальном прессе в круглую гильзу с дном

(«стакан»).

Современный способ производства труб в линии ТПА с реечным станом был

разработан в Германии. Новый процесс получил наименование СРЕ (Cross

Piercing Elongator). По данной схеме круглую непрерывно-литую или катаную

заготовку нагревают в кольцевой печи и прошивают в двухвалковом стане

винтовой прокатки с приводными дисками. Затем на прессе производят

отбортовку переднего конца гильзы, в гильзу вводят длинную оправку, после чего

гильзу с оправкой проталкивают в реечном стане через трех- или

четырехроликовые калибры, производят обкатку трубы с оправкой с целью

последующего извлечения оправки, подогрев и редуцирование (или

калибрование) труб на готовый размер.

Основным достоинством процесса СРЕ являются высокое качество

наружной и внутренней поверхности труб, получение жестких допусков труб по

толщине стенки (до ±5…6 %) и диаметру, низкие затраты на технологический

инструмент. Производительность трубопрокатного агрегата при этом может

достигать 400-500 тыс. тонн в год. По технологической схеме СРЕ работают ТПА

на заводах в Румынии, Испании, Германии, США, Австрии и др.

6.5.2 Производство холоднодеформированных труб

Основными

направлениями

развития

производства

холоднодеформированных труб являются:

- повышение точности геометрических размеров труб и достижение

требуемых механических свойств;

- улучшение качества поверхности (снижение шероховатости, наличие

антикоррозионных покрытий);

- обеспечение возможности получения длинномерных труб.

В современном производстве холоднодеформированных труб можно

выделить ряд общих тенденций: максимальную автоматизацию технологического

процесса и воспроизводимость его основных параметров; широкое использование

поточных линий; повышение требований к качеству горячедеформированной

заготовки, применение безокислительной термической обработки и переход на

жидкие технологические смазки

[16].

Последняя тенденция является

исключительно важной с точки зрения снижения воздействия вредных факторов

как в рабочей зоне цехов по производству холоднодеформированных труб, так и

на окружающую среду.

377

Исходя из этого, наибольшее распространение получают технологические

схемы, предполагающие следующие мероприятия.

- Разрезка заготовки для холодного передела по весу и порезка труб

непосредственно в линии современных стан холодной прокатки труб (ХПТ) или

волочильных станов.

- Прокатка труб с использованием быстроходных длинноходовых,

высокоточных станов холодной прокатки с подачей на валки и оправки смазочно-

охлаждающей жидкости на основе минеральных и синтетических масел с

противозадирными добавками, что позволяет прокатывать заготовки без

подсмазочного покрытия, отказаться от традиционных пастообразных смазок на

основе графита и существенно улучшить экологическую обстановку цеха по

изготовлению холоднодеформированных труб. Ведущими изготовителями станов

ХПТ в РФ являются АХК «ВНИИМЕТМАШ» (г. Москва) и ОАО «ЭЗТМ»

(г. Электросталь), а за рубежом - концерн SMS Meer GmbH (Германия),

производящий станы типа KPW (аналоги отечественных станов ХПТ).

Использование поточных линий очистки поверхности труб от остатков смазки,

безокислительной термической обработки (как правило, в среде чистого водорода

или смеси водорода и азота), правки, шлифования, полирования, в том числе

электрохимическим способом, неразрушающего контроля.

Очистку труб от остатков СОЖ в линии стана ХПТ производят струйно-

циркуляционным способом по двухкаскадной схеме путем их мойки водным

раствором моющего препарата, окончательной промывки обессоленой водой с

сушкой очищенным горячим воздухом. Для предотвращения вредного

воздействия на водный бассейн и уменьшения расхода компонентов моющего

раствора и воды установку для очистки труб комплектуют системой регенерации с

замкнутым циклом циркуляции моющего раствора и промывной воды без каких-

либо стоков.

В цехе

изготовления

холоднодеформированных

труб

из

коррозионностойких сталей одного из ведущих украинских предприятий смазку с

наружной поверхности удаляют, пропуская готовую трубу через трехкамерный

моечный агрегат для очистки труб: в грязном, чистом моющих растворах и в

горячей воде. С внутренней поверхности готовых труб смазка удаляется струйным

методом посредством подачи моющего раствора на внутреннюю поверхность под

давлением около 0,4 МПа через сопла, герметично состыкованные с торцами

обрабатываемых труб, с последующей промывкой горячей водой и продувкой

горячим воздухом. На этой установке возможно удаление смазки на трубах с

внутренним диаметром 10-32 мм, длиной до 26 м, с производительностью до

350 м/ч.

Для промывки наружной поверхности труб эффективно использовать

установку для ультразвуковой промывки НО-113 российского производства,

предназначенную для промывки наружной поверхности труб диаметром от 12 до

63,5 мм и достаточно просто встраиваемую в производственную линию. Промывка

происходит в ультразвуковом модуле, куда подается проточная вода со

щелочными добавками, подогретая водонагревателем.

378

Для очистки внутренней поверхности труб от остатков СОЖ и ее

просушивания целесообразно использовать оборудование для продувки

внутреннего канала трубы с применением специальных пыжей.

- Волочение на жидких реактивных смазках в один или максимум в два

прохода, из которых первый (заготовительный) осуществляется на длинной

оправке. Реактивная смазка также удаляется обезжириванием в линии стана или

сгорает без образования копоти в нагревательной печи.

- Формирование волочильных головок труб холодной ковкой.

- Применение бухтового волочения бесшовных труб. Данное техническое

решение позволяет не только производить длинномерные трубы (до 60 м), но

также экономить металл, энергию, время.

- Использование технологии безокислительной термической обработки,

обеспечивающей требуемое качество труб и исключающей необходимость

проведения экологически вредных операций химической обработки (травления,

пассивации и др.). Данный способ термической обработки обеспечивает

сохранение достигнутого при прокатке высокого качества поверхности трубы.

Кроме того, вращающаяся труба выходит из печи практически ровной, поэтому

исключается появление на ней участков с повышенными, выходящими за узкие

пределы норм, механическими свойствами из-за наклепа металла при правке.

Исследования влияния защитной газовой среды при термической обработке

в проходной электрической печи аустенитных марок коррозионностойкой стали на

газонасыщенность и коррозионные свойства металла

[17] показали, что

наилучшей защитной средой при проведении светлого отжига является чистый

водород. Это обстоятельство учтено при разработке конструкции в печи с

роликовым подом LOI, установленной на одном из украинских предприятий.

Преимуществами процесса термической обработки в печи данной конструкции

являются:

- Точный контроль регулировки температуры. Излучающие трубки

располагаются выше и ниже транспортировочных роликов печи на оптимальном

расстоянии между роликами, что обеспечивает точность контроля регулировки

температуры в печи. Нагрев излучающих трубок осуществляется газовыми

горелками или при помощи электрического сопротивления с тиристорным

контролем. Высокая степень изоляции корпуса печи обеспечивает перепад

температуры не более ±5 °C. Это позволяет производить равномерный отжиг труб

без заметного увеличения зернистости стали или возникновения новых

интерметаллических фаз.

- В процессе деформации в металле труб возникают интерметаллические,

карбидные и азотные фазы, которые уменьшают пластичность и коррозионную

стойкость нержавеющих труб. Поэтому вариант отжига труб с последующим

быстрым их охлаждением необходим для получения продукции высокого

качества, кроме того, на поверхности труб после светлого отжига не должно быть

окислений. Быстрое охлаждение металла труб может быть достигнуто при водном

охлаждении, что несовместимо со светлым отжигом, поэтому используют газовое

охлаждение. Наилучшим газом для охлаждения нержавеющих труб является

водород, и это одна из причин, по которой он используется для создания

защитной атмосферы печи. В охладителе печи скорость газа увеличивается за

379

счет особенного устройства Jet Cooler (струйного охладителя), позволяющего

менять скорость подачи газа, что важно при изменении сечения обрабатываемых

труб.

- Использование в качестве рабочей атмосферы водорода предотвращает

окисление поверхности трубы. Кроме того, поток газа удаляет всякое остаточное

загрязнение труб после предыдущих процессов. Все открытые узлы печи, такие

как фланцы радиантных труб, подшипники и др. имеют газонепроницаемое

исполнение для предотвращения попадания воздуха, воды и отработанных газов

в печь. Для предотвращения загрязнения под действием углерода

термообрабатываемых в печи труб все ролики изготовлены из нержавеющей

стали, остальные части печи имеют специальное покрытие.

Новый вариант печи LOI оптимизирован с целью максимального снижения

производственных затрат: потребления водорода, энергетических затрат,

снижения количества быстроизнашивающихся деталей и внеплановых простоев.

Техническое обслуживание газовых горелок может проводиться во время работы

печи путем остановки работы соответствующей горелки. Электрические

нагревательные элементы также могут быть заменены без остановки печи и

остановки процесса охлаждения, тогда как старый дизайн с нагревом при помощи

молибденовых нагревательных элементов предполагал необходимость

медленного охлаждения печи под защитной атмосферой перед проникновением

обслуживающего персонала внутрь печи и заменой нагревательных элементов с

последующим разогревом и контролем атмосферы печи. Время остановки печи

сокращается с 2 недель до 3 дней - в зависимости от характера возникшей

проблемы. Общеизвестным фактом является то, что водород взрывоопасен,

поэтому применительно к данной печи внедрены стандартные процедуры для

повышения безопасности печи до максимального уровня.

- Использование автоматизированных поточных линий беспыльной порезки

труб, шлифования и автоматизированной правки труб.

Предпочтительно использовать правильные машины, имеющие при

высоких эксплуатационных характеристиках эффективную компьютерную

систему, обеспечивающую быструю и точную настройку машин, что очень важно в

условиях частых переходов с одного размера обрабатываемой трубы на другой.

Для обработки поверхности труб эффективно использовать бесцентровые

шлифовально-полировальные комплексы, например, комплекс модели RPS 374

(Германия), являющейся одним из лидеров этого сегмента станкостроительного

рынка. Этот комплекс включает 12-станционный станок с 8 шлифовальными

станциями и 4 полировальными станциями, в линии с автоматической упаковкой и

накопителем труб весом до 1 т. Комплекс имеет автоматическую наладку и

систему компенсации для автоматизированного режима работы. Комплекс

обеспечивает

декоративное

шлифование,

обдирку,

предварительное

шлифование под УЗК, удаление дефектов, удаление нанесенных покрытий,

полировку труб диаметром 10-80 мм из нержавеющей стали с возможностью

достижения частоты поверхности до Ra = 0,04 мкм бесцентровым способом за

один проход.

- Придание трубам формы, требуемой заказчиком (например, U- или

W-образная форма труб для атомного машиностроения).

380

За счет безостаточного раскроя длинномерных труб на короткие длины

достигается дополнительная существенная экономия металла, уходящего в

неизбежную концевую обрезь, при изготовлении коротких труб.

Необходимо отметить, что отдельные из описанных выше мероприятий по

созданию современной технологии изготовления длинномерных труб

повышенного качества с элементами поточности реализованы в условиях

ООО «ТМК-ИНОКС».

Изготовление холоднодеформированных труб из коррозионностойких,

сложно-легированых сталей и сплавов характеризуется формированием

значительного количества отходов металла на всех этапах технологии.

Эффективность переработки этих отходов может быть значительно повышена

путем внедрения технологии изготовления передельных труб-заготовок,

предусматривающей использование центробежного литья заготовок. В этом

случае образующиеся отходы не отправляют в сталеплавильный цех по

традиционной схеме, а перерабатывают на специальном участке, оснащенном

небольшой по массе садки (5-10 т) электросталеплавильной печью, машиной

центробежного литья заготовки и оборудованием для ее механической обработки.

Опыт холодной прокатки центробежно-литой заготовки показал, что для лучшего

качества холоднодеформированных труб литая структура заготовки должна быть

обязательно подвергнута горячей деформации [18]. Поэтому в состав участка по

изготовлению

центробежно-литой

заготовки

целесообразно

включать

нагревательное устройство и машину ротационной ковки, предусматривающую

горячую деформацию полой литой заготовки на оправке. Проект такого участка

был создан ОАО «Российский научно-исследовательский институт трубной

промышленности» (ОАО «РосНИТИ», г. Челябинск) в рамках выполнения НИОКР

БОП-05-009 «Создание производства бесшовных и электросварных труб на базе

нового поколения высокоэффективных сталей и сплавов» по государственному

контракту № 8411.0816900.05.599.

6.5.3 Сварные трубы

В мировой трубной промышленности наметились следующие тенденции,

определяющие направления ее развития:

- замена бесшовных труб сварными трубами;

- изготовление не трубы, а изделия, используемого потребителем с

минимальной последующей обработкой;

- изменение структуры потребления сварных труб большого и среднего

диаметров в сторону повышения прочностных характеристик, увеличения

толщины стенки и ужесточения требований к их качеству.

Последняя тенденция в свою очередь требует:

- улучшения качества рулонного металла;

- освоения производства новых марок низколегированной стали

повышенной прочности;

- совершенствования технологии сварки и оборудования для сварки и

неразрушающего контроля,

- разработки трубосварочных агрегатов (ТЭСА) нового поколения.

381

Российскими и зарубежными производителями ведется активная работа по

разработке как новых перспективных марок стали толстолистового проката для

последующего производства ТБД, эксплуатируемых в сложных условиях (низкие

температуры окружающей среды, высокие давления транспортируемых

продуктов, применение в сейсмически неустойчивых районах, при строительстве

подводных трубопроводов и пр.), так и по освоению производства новых марок

керамического флюса, сварочной проволоки, используемых для сварки ТБД,

полимерных материалов, применяемых в качестве покрытий для нанесения на

наружную и внутреннюю поверхность ТБД [19], [20].

С целью повышения качества и механических характеристик сварного шва,

уменьшения зоны термического влияния (ЗТВ) шва ТБД ведутся разработки и

частично реализованы на практике технологии лазерной и гибридной сварки

(см. рисунок 6.8), совмещающей процессы дуговой и лазерной сварки (гибридная

лазерно-дуговая сварка) [21]-[24].

а) в среде защитного газа

б) под слоем флюса

1 - бункер для флюса; 2 - контактная трубка; 3 - флюс; 4 - жидкая

ванна; 5 - твердый шлак; 6 - металл шва; 7 - проволочный электрод

дуговой сварки под флюсом; 8 - полость шва с дугой; 9 - струя гелия;

10 - парогазовый канал; 11 - жидкий шлак; 12 - плазма с парами

металла; 13 - разделительная пластина; 14 - лазерный луч

Рисунок 6.8 - Принципиальные схемы процесса гибридной лазерно-дуговой

сварки

Главным достоинством гибридного процесса сварки перед дуговым и

лазерным по отдельности является синергетический эффект, при котором

достигается качественно новый результат при взаимном устранении недостатков

составляющих процессов [21]. Достоинства и недостатки лазерной и дуговой

сварки представлены в таблице 6.1.

В результате проведенных исследований и опытно-промышленных работ по

использованию гибридной сварки достигнуто уменьшение ширины сварного шва в

2-3 раза, зоны термического влияния (ЗТВ) - в 4-5 раз, повышение ударной

вязкости сварного соединения - на

200 % -

300 %, разрушение сварного

соединения происходило по основному металлу [21].

382

Недостатком новой технологии гибридной сварки является усложнение

процесса сварки ТБД в целом - при производстве труб взамен ранее

применяемой технологии трехслойной сварки (технологический шов, внутренний и

наружный рабочие швы) необходимо накладывать четыре шва (технологический

шов, корневой шов способом гибридной сварки, внутренний и наружный рабочие

швы).

Таблица 6.1 - Достоинства и недостатки лазерной и дуговой сварки

Вид сварки

Достоинства

Недостатки

Высокая концентрация энергии,

Необходимая высокая

дающая узкий и глубокий шов.

точность сборки и наведения

Низкая погонная энергия процесса.

на стык.

Малый размер ЗТВ.

Значительная стоимость

Лазерная

Высокая стабильность процесса.

оборудования, его ремонта и

сварка

сервисного обслуживания

Снижение издержек производства

путем уменьшения разделки и, как

следствие, снижение объема

присадочного металла

Терпимость к зазору.

Маленькая глубина

Гораздо меньшие требования

проплавления.

к точности сборки.

Большая погонная энергия,

Дуговая сварка

Наличие присадочного материала.

значительная ширина ЗТВ.

Сравнительно простой дешевый

Недостаточная стабильность

способ

по сравнению с гибридным и

лазерным процессами

6.6 Устройства для нагрева металла

6.6.1 Печи для нагрева металла перед прокаткой

Удельный расход энергоресурсов на действующих печах для нагрева

слябов (или блюмов) составляет 85-100 кг усл. т/т, поскольку у этих печей, как

правило, отсутствует автоматизированная система управления процессом, в

результате чего не обеспечиваются современные требования к качеству их

нагрева, что негативно сказывается на качестве металла при дальнейшей

термообработке. Неудовлетворительная герметичность печи, а также

неэффективная конструкция системы затворов являются причиной повышенного

расхода топлива и выбросов продуктов горения в атмосферу цеха. Печи работают

с большим избытком воздуха, нагрев металла в них характеризуется повышенным

угаром металла. Действующие печи имеют низкий КПД, происходят значительные

тепловые потери через корпус, в них отсутствует возможность эффективного

регулирования коэффициента избытка воздуха.

Современные агрегаты имеют удельный расход энергоресурсов на 40 % -

50 %

ниже,

что

составляет

50-55 кг усл. т/т.

Такие

показатели

энергоэффективности обеспечиваются за счет:

- применения современных горелочных устройств;

383

- применения систем автоматизации;

- использования высокоэффективных изолирующих материалов футеровки;

- сокращения длительности нагрева заготовок;

- нагрева воздуха горения до 500 °C в рекуператоре;

- оптимального распределения тепловой мощности печи по зонам;

- обеспечения высокой газовой плотности печи;

- снижения угара металла до 0,7 %;

- обеспечения равномерного нагрева слябов по толщине и ширине.

Технологическая схема процесса нагрева слябов в современной

нагревательной печи следующая. Посад металла в печь осуществляется

загрузочной машиной, которая перемещает слябы с рольганга подачи.

Продвижение металла по печи осуществляется путем перемещения подвижных

балок. Скорость движения металла в печи регулируется путем изменения

интервалов движения между циклами перемещения подвижных балок и зависит

от сортамента нагреваемого металла, а также количества работающих

одновременно печей. Выдача слябов из печи осуществляется безударным

способом с помощью специальной машины, которая перемещает слябы с балок

печи на рольганг стана. Воздух подогревается в металлическом рекуператоре,

расположенном в отдельном помещении. Воздух с помощью дутьевого

вентилятора подается в рекуператор и по теплоизолированным воздухопроводам

транспортируется к горелкам. Газ и воздух из общих трубопроводов подводятся к

каждой зоне по зонным коллекторам, на которых установлены приборы измерения

расхода и исполнительные механизмы регуляторов расходов.

Образовавшиеся при сжигании газа в сводовых горелках верхних зон

продукты сгорания нагревают металл посредством прямого лучистого

теплообмена, также продукты сгорания разогревают горелочные блоки, свод и

стены печи, которые, в свою очередь, посредством косвенного радиационного

теплообмена обогревают слябы в печи. Оптимальное сочетание расположения

горелок на своде и расстояния между сводом и уровнем слябов обеспечивает

интенсивный и равномерный нагрев слябов сверху. Факел, образующийся при

сжигании топлива в горелках нижних зон, прямым лучистым теплообменом

нагревает металл снизу и разогревает пол и стены печи, которые, в свою очередь,

посредством косвенного радиационного теплообмена также нагревают металл.

Схема взаимного движения продуктов сгорания и металла - противоточная.

Из зоны рекуперации продукты сгорания по трубопроводу продуктов сгорания

подводятся к рекуператору, где нагревают воздух, затем по дымопроводу

подаются на дымовую трубу и выбрасываются в атмосферу. Поворотный клапан

установлен в дымопроводе между рекуператором и дымовой трубой и

предназначен для регулирования давления в печи. Конструкция клапана -

лепестковая, исключающая заклинивание при тепловом расширении. Вращение

клапана обеспечивается с помощью пневмоцилиндра. Охлаждение подовых труб

осуществляется химически очищенной водой, которая циркулирует по замкнутому

контуру. Для отвода тепла от охлаждающей воды используется сухая

вентиляторная градирня.

Схема нагревательной печи для нагрева слябов представлена на

рисунке 6.9.

384

Рисунок 6.9 - Схема нагревательной печи для нагрева слябов

Печь оснащена современной АСУТП, которая позволяет управлять

процессом нагрева слябов с помощью онлайн-моделирования и осуществляет

измерение, регулирование, контроль и запись всех параметров работы.

В РФ печи описанного уровня изготовляют компании ОАО «ВНИИМТ»,

ООО «АНХ-Инжиниринг», ООО «НПО» СПБ ЭК», а за рубежом - фирмы CMI,

FIVES, TENOVA, ANDRITZ, WISDRY, DANIELI, SMS.

6.6.2 Печи для термической обработки

Колпаковые печи с водородной и азото-водородной атмосферой широко

используются для термической обработки рулонного плоского холоднокатаного

проката, проволоки и труб в бунтах. Удельный расход энергоресурсов

существующих колпаковых печей термической обработки холоднокатаного

проката составляет 41-45 кг усл. т/т (650-700 кВт·ч/т). На установках отсутствует

автоматическая регулирующая газовая арматура, система уплотнений

нагревательного колпака и муфеля не обеспечивает требуемую герметичность,

что исключает возможность проведения отжига в высоко конвективной

водородной среде, отсутствует регулирование удаления дымовых газов от

колпака, отсутствует оборудование для ускоренного охлаждения садки после

отжига. Такие колпаковые печи характеризует низкая производительность,

неравномерность нагрева металла и низкое качество поверхности, что не

позволяет обеспечить требуемый уровень свойств и качество поверхности

нагреваемого.

Современные установки имеют удельный расход энергоресурсов на 40 % -

45 % ниже, что составляет 24-28 кг усл. т/т (550-570 кВт·ч/т). Высокие показатели

385

энергоэффективности

обеспечиваются

следующими

конструктивными

особенностями:

- применением современных горелочных устройств;

- использованием отработанного водорода и эмульсии в качестве топлива;

- сокращением длительности нагрева и охлаждения садки рулонов;

- применением систем автоматизации;

использованием высокоэффективных изолирующих материалов

футеровки;

- применением гидроприжимных устройств для муфеля;

- использованием нагревательных и охлаждающих колпаков (при этом

нагревательный колпак используется на следующем стенде).

Технический эффект обеспечивается следующими конструктивными

особенностями новых колпаковых печей:

- нагрев садки металла до температуры 1200 °C;

- использование защитных муфелей для герметизации и возможности

охлаждения садки

- без нагревательного колпака, который используется на

следующем стенде;

- обеспечение малого температурного градиента по сечению и высоте

стопы отжигаемых рулонов;

- использование высокоэффективных изолирующих материалов футеровки;

- использование принудительного охлаждения;

- обеспечение высокой газоплотности печей за счет использования

водяного затвора при установке на стенд нагревательного колпака.

Для отжига печной стенд загружают рулонами стопой от 3 до 5 шт. с

установкой между ними конвекторных колец, опускают муфель и поджимают его

фланец к уплотнению фланца стенда гидроцилиндрами прижимного устройства

(см. рисунок 6.9). Фланец стенда охлаждается циркулирующей водой. Далее

подвергают проверке на герметичность стенд и систему «муфель - стенд» с

применением азота, затем производят продувку подмуфельного пространства

(через свечу), при которой воздух под муфелем заменяется на продувочный газ -

азот. Во время предварительной продувки (через свечу) на стенд

устанавливается и зажигается нагревательный колпак. После выполнения всех

условий окончания предварительной продувки находящийся под муфелем

продувочный газ заменяется защитным газом - водородом. Отжиг в колпаковых

печах происходит по заданному алгоритму, контролируемому системой

автоматического управления, и включает в себя нагрев, выдержку и охлаждение.

Во время нагрева рулонов испаряется эмульсия, оставшаяся на поверхности

полосы в рулонах после холодной прокатки. Эти испарения выдуваются вместе с

водородом из подмуфельного пространства и направляются в горелку для

дожигания.

После окончания выдержки система «муфель - стенд» автоматически

подвергается проверке на герметичность, далее нагревательный колпак снимают,

и он в нагретом состоянии используется для отжига следующей садки.

Охлаждение начинается со снятия нагревательного колпака и установки

охлаждающего колпака, который посредством центробежных вентиляторов

охлаждает муфель воздухом. При достижении определенной температуры

386

Фаза охлаждения заканчивается, когда достигается требуемая температура

в центре рулонов. Перед снятием муфеля водород под ним заменяется на

продувочный газ - азот. В течение всего времени отжига, когда под муфелем

находится водород, осуществляется непрерывный контроль давления в

подмуфельном пространстве. Если это давление снижается ниже установленного

минимального уровня, то автоматически производится аварийная продувка

азотом.

В РФ печи подобного типа не изготавливают, а за рубежом это

оборудование выпускают фирмы EBNER, LOI, FIVES, TENOVA.

Для получения высокого качества наружной поверхности проката также

применяются агрегаты светлого отжига протяжного типа, которые представляют

собой горизонтальные либо вертикальные печи непрерывного действия. Данные

печные

агрегаты

применяются

для

обезуглероживающего

отжига

электротехнической стали, светлого отжига жести и нержавеющей полосы,

цинкования тонкого листа и лужения жести. Производительность горизонтальных

печей невелика, и их обычно применяют при небольшом объеме производства. В

вертикальных печах условия центрирования благоприятнее, поэтому длина

полосы в таких печах может достигать 1 км, а скорость движения - 10 м/с. Такие

печи распространены шире, так как при весьма высокой производительности они

занимают небольшую производственную площадь. Подобные печи обычно

состоят из трех частей: входной, печной и выходной.

Входная и выходная секции отделены от печной секции петлевыми

башнями, в которых накапливается запас полосы. Во входной и выходной секциях

скорости синхронизируются со скоростями движения полосы в рабочей (печной)

секции. Для этого устраивают специальные петлевые ямы, в которых положение

свободно висящей ленты контролируется фотоэлементами. Скорость движения

полосы во всех агрегатах задают в зависимости от скорости нагрева и

охлаждения полосы.

На входном участке происходит сварка рулонов между собой, а также

обезжиривание и очистка полосы при помощи специальных щелочных ванн; на

выходном участке - разрезка полосы после намотки рулона требуемого размера.

Печная секция состоит из четырех камер: нагрева, выдержки, замедленного

и быстрого охлаждения. В камере нагрева металл нагревается до конечной

температуры 700 - 730 °С. Светлый отжиг полосы проводят чаще всего в азотной

защитной атмосфере (96% N2 и 4% Н2). Разность между температурой в печи и

конечной температурой металла около 200°С; при этом время нагрева полосы

толщиной 0,25 мм составляет 15-20 с. Предельная температура печи 1000 °С,

выше которой возможен перегрев и разрыв полосы.

В камере замедленного охлаждения температура металла падает с 700-780

до 480 °С в течение 25 с. Скорость охлаждения регулируют изменением расхода

воздуха.

В камере быстрого охлаждения металл охлаждается до заданной

температуры. Применяют две системы высокоскоростного охлаждения: первой

предусмотрена установка в камере большого числа водяных теплообменников со

встроенными вентиляторами для обеспечения интенсивного движения

охлажденного защитного газа. По второй системе охлажденный в водяных

389

холодильниках защитный газ подается вентиляторами в вертикальные проходы и

через щелевые отверстия с большой скоростью обдувает с двух сторон

движущуюся полосу. Такое струйное охлаждение резко уменьшает время

операции и позволяет сократить длину камеры.

Достаточно широкое распространение получили непрерывные агрегаты для

светлого отжига жести с вертикальными башенными печами. Обычно обработке

подвергают полосу толщиной 0,2-0,3 мм, движущуюся со скоростью 150-600

м/мин. Производительность агрегатов колеблется в пределах 25-60 т/ч. В камере

нагрева обычно предусмотрено 6-12 проходов, вмещающих 100-200 м полосы,

камера выдержки вмещает 120-170 м полосы, камеры медленного охлаждения -

около 100-130 м, общая длина полосы составляет 600-1200 м.

Протяжными печами оборудуются непрерывные линии для горячего

цинкования ленты и для электролитического лужения жести.

В последнее время поставщиками оборудования предлагаются

инновационные технологические решения по использованию агрегатов светлого

отжига индукционного типа. Так фирмой FIVES для производства рулонного

проката из нержавеющих марок стали предлагается инновационная вертикальная

печь светлого отжига I-BAL индукционного типа. Заменяя традиционные газовые

печи светлого отжига, данный агрегат обеспечивает высокую производительность

до 350 тыс. т/год, низкое энергопотребление (менее 250 кВт ч/т), снижение

негативного воздействия на окружающую среду, возможность компактного

размещения на производственной площадке.

390

Заключительные положения и рекомендации

Информационно-технический справочник по наилучшим доступным

технологиям «Производство изделий дальнейшего передела черных металлов»

подготовлен в соответствии с распоряжением Правительства РФ от 10 июня

2022 г.

№ 1537-р «Об утверждении поэтапного графика актуализации

информационно-технических

справочников

по

наилучшим

доступным

технологиям» и правилами определения технологии в качестве наилучшей

доступной технологии, а также разработки, актуализации и опубликования

информационно-технических

справочников

по

наилучшим

доступным

технологиям, утвержденных постановлением Правительства Российской

Федерации от 23 декабря 2014 г. № 1458. Состав ТРГ 27 «Производство изделий

дальнейшего передела черных металлов» утвержден приказом Минпромторга

России от 06 марта 2023 г. № 709.

При подготовке справочника НДТ были использованы материалы,

полученные от российских металлургических комбинатов, предприятий,

выпускающих продукцию дальнейшего передела черных металлов, в ходе сбора

данных разработчики справочника НДТ учитывали также результаты научно-

технических работ, получивших отражение в открытой печати и в

диссертационных работах, маркетинговых исследований.

При написании справочника НДТ были использованы также зарубежные

материалы - европейский отраслевой справочник по НДТ для дальнейшего

передела черных металлов (Reference Document on Best Available Techniques in

the Ferrous Metals Processing Industry, 2001), справочник по НДТ для производства

чугуна и стали (Best Available Techniques Reference Document for Iron and Steel

Production, 2012), российский и европейский справочники по энергоэффективности

(ИТС 48-2017 «Повышение энергетической эффективности при осуществлении

хозяйственной и (или) иной деятельности» и Reference Document on Best Available

Techniques for Energy Efficiency, 2009).

Необходимо подчеркнуть, что ни один из европейских документов не может

рассматриваться в качестве прообраза разработанного ТРГ

27 российского

справочника.

систематизирована

информация

идентифицированы НДТ для процессов производства большого перечня типов

продукции, каждый из которых характеризуется не только разнообразным

сортаментом, но и наличием значительного количества типоразмеров продукции в

пределах одного и того же сортамента. Есть виды продукции, которые

выпускаются только на одном предприятии. Все это определяет сложность и

индивидуальность организационно-технологических процессов в цехах различных

предприятий, не только сформировавшихся в разное время, но и развивавшихся в

соответствии с приоритетами разноплановых металлургических компаний.

Сложности систематизации информации были обусловлены также тем, что

на предприятиях выбросы, образующиеся в результате функционирования

различных технологий, собираются в единые организованные источники.

Технологический учет выбросов загрязняющих веществ практически не получил

распространения на российских объектах, выпускающих продукцию дальнейшего

391

передела черных металлов; поцеховой учет выбросов, напротив, встречается

весьма часто.

Сложившаяся к настоящему времени система нормирования, основанная

прежде всего на расчетах рассеяния загрязняющих веществ, отличается

разнообразием применяемых подходов и решений; однотипные источники могут

быть описаны по-разному в связи с тем, что различны условия рассеяния.

Некоторые респонденты предоставили данные, основываясь на сведениях,

направляемых в Росстат; другие предпочли использовать материалы проектов

томов предельно допустимых выбросов.

Технологические показатели, характеризующие сточные воды, предложить

практически невозможно: выпуски сточных вод организованы так, что в них

поступают воды самого разного генезиса, характера и способа очистки. В связи с

этим обращение со сточными водами описано в справочнике с точки зрения

наилучших практик, получивших распространение в России и за рубежом.

Общее заключение, которое можно сделать в результате подготовки

данного справочника НДТ, состоит в том, что отечественные предприятия,

выпускающие продукцию дальнейшего передела черных металлов, в течение

многих лет выполняют программы, направленные на повышение экологической

результативности и ресурсоэффективности производства, применяют на практике

результаты научно-исследовательских работ, участвуют в распространении

лучших практик природоохранной деятельности в рамках ведущих компаний,

ассоциаций и некоммерческих партнерств.

Программы производственного экологического контроля на предприятиях

области применения ИТС

27-2023 получили отражение в информационно-

техническом справочнике ИТС

22.1 «Основные принципы производственного

экологического контроля и его метрологического обеспечения». Они нацелены на

получение надежной информации о степени соответствия предприятий

установленным нормативам, то есть именно в ходе производственного

экологического контроля происходит формирование и накопление данных,

необходимых для ответа на первоочередной вопрос соблюдения объектами I

категории требований НДТ. Однако для целей технологического нормирования

программы производственного экологического контроля должны получить

серьезное развитие; в частности, система учета выбросов загрязняющих веществ

должна быть совершенствована и даже унифицирована там, где это возможно.

целом,

процесс

уточнения

информации,

актуализации,

совершенствования справочника должен отражать принцип последовательного

улучшения - основной принцип современных систем менеджмента. Составители

информационно-технического справочника по наилучшим доступным технологиям

«Производство изделий дальнейшего передела черных металлов» надеются, что

коллеги готовы разделить эту позицию и поддержать совершенствование

документа, а также разработку национальных стандартов в этой области.

392

Приложение А

(обязательное)

Перечень маркерных веществ и технологических показателей

Таблица А.1 - Маркерные вещества для выбросов в атмосферный воздух

Производство горячекатаного плоского проката

Азота оксид

Азота диоксид

Углерода оксид

Взвешенные вещества¹

Производство холоднокатаного плоского проката (включая прокат с покрытиями)

Азота оксид

Азота диоксид

Углерода оксид

Хлористый водород

Производство сортового проката (в том числе длинномерной продукции)

Азота оксид

Азота диоксид

Углерода оксид

Взвешенные вещества¹

Производство горячедеформированных (горячекатаных и горячепрессованных) труб

Азота оксид

Азота диоксид

Углерода оксид

Взвешенные вещества¹

Производство холоднодеформированных труб

Азота оксид

Азота диоксид

Углерода оксид

Серная кислота

Производство сварных (прямошовных, изготовленных электродуговой сваркой под

слоем флюса; электросварных; изготовленных непрерывной печной сваркой) труб

Азота оксид

Азота диоксид

Углерода оксид

Взвешенные вещества¹

Нанесение покрытий на трубы (эпоксидное, полиэтиленовое, полипропиленовое,

цинковое) и фосфатирование муфт

Азота оксид

Азота диоксид

Углерода оксид

393

Окончание таблицы А.1

Производство горячекатаного плоского проката

Хлористый водород

Взвешенные вещества¹

¹ К взвешенным веществам относятся все твердые вещества в составе выброса, включая «Пыль

неорганическая с содержанием кремния менее 20, 20-70, а также более 70 процентов».

Таблица А.2 - Маркерные вещества для сбросов в водные объекты

Взвешенные вещества

Железо

Сульфат-анион (сульфаты)

Хлорид-анион (хлориды)

Фосфаты (по фосфору)

Нефтепродукты (нефть)

Таблица А.3 - Технологические показатели выбросов загрязняющих веществ в

атмосферный воздух, соответствующие НДТ

Наименование

Единица

Производственный процесс

загрязняющего

Величина

измерения

вещества

Производство

горячекатаного

Азота оксид

кг/т

≤ 0,07

плоского проката:

предварительная

подготовка

Азота диоксид

кг/т

≤ 0,37

заготовки,

нагрев

заготовки,

Углерода оксид

кг/т

≤ 0,40

удаление окалины, прокат (горячая

прокатка

реверсивных,

≤ 0,024

(к взвешенным

полунепрерывных,

непрерывных

веществам

станах), охлаждение, финишная

относятся все

обработка (резка, термообработка,

твердые вещества в

правка,

травление,

промывка,

Взвешенные

составе выброса,

сушка),

установки

газо-

кг/т

вещества

включая «Пыль

водоочистки

неорганическая с

содержанием

кремния менее 20,

20-70, а также более

70 процентов»)

Производство

холоднокатаного

плоского проката (включая прокат с

≤0,06

покрытиями):

- подготовка заготовки (термическая

≤0,08

обработка, травление кислотными

Азота оксид

кг/т

(для производства

растворами, удаление окалины),

проката из

прокат

(многоклетьевые

станы

низкоуглеродистой

«тандем»

или

многоклетьевые

стали)

реверсивные станы), обработка

394

Продолжение таблицы А.3

Наименование

Единица

Производственный процесс

загрязняющего

Величина

измерения

вещества

проката (термообработка, травление

≤0,12

кислотными растворами),

дрессировка, финишная обработка

≤0,13

(резка, правка, промасливание и пр.),

Азота диоксид

кг/т

(для производства

горячее цинкование, нанесение

проката из

полимерных покрытий, установки

низкоуглеродистой

газо- и водоочистки

стали)

≤0,54

≤0,66

Углерода оксид

кг/т

(для производства

проката из

низкоугле-родистой

стали)

Хлористый

кг/т

≤0,03

водород

Производство сортового проката (в

Азота оксид

кг/т

≤0,07

том

числе

длинномерной

продукции):

Азота диоксид

кг/т

≤0,25

- производство арматуры и катанки:

нагрев блюмовой заготовки, прокат

(получение арматуры и катанки),

Углерода оксид

кг/т

≤0,45

подготовка

катанки

(удаление

≤0,14

окалины, травление), волочение

(к взвешенным

(сухое или мокрое), термообработка

веществам

(отжиг, патентирование, закалка),

относятся все

финишная обработка, установки газо-

твердые вещества в

и водоочистки;

Взвешенные

составе выброса,

кг/т

- производство сортовой продукции:

вещества

включая «Пыль

нагрев блюмовой заготовки, прокат

неорганическая с

(формование сортового профиля),

содержанием

охлаждение,

термообработка,

кремния менее 20,

финишная обработка, установки газо-

20-70, а также более

70 процентов»)

и водоочистки

Производство

горячедеформированных

Азота оксид

кг/т

≤0,17

(горячекатаных

горячепрессованных) труб:

- производство горячекатаных труб:

нагрев заготовки, удаление окалины,

Азота диоксид

кг/т

≤0,78

прокат

(прошивка

заготовок,

раскатка гильз, калибровка, правка,

резка),

Углерода оксид

кг/т

≤1,55

395

Продолжение таблицы А.3

Наименование

Единица

Производственный процесс

загрязняющего

Величина

измерения

вещества

высадка

концов

труб,

термообработка,

финишная

обработка (нарезка резьб, снятие

фаски,

обработка

торцов,

гидроиспытание труб, нанесение

≤0,30

консервационного

покрытия,

(к взвешенным

покраска труб), установки газо- и

веществам

относятся все

водоочистки;

твердые вещества в

- производство горячепрессованных

Взвешенные

составе выброса,

труб: подготовка заготовки (обточка,

кг/т

вещества

включая «Пыль

порезка, сверление, торцовка), (нагрев,

неорганическая с

удаление окалины, прошивка либо

содержанием

экспандирование заготовки,

кремния менее 20,

прессование гильз, химическая

20-70, а также более

обработка труб, термообработка

70 процентов»)

(нормализация, отпуск, отжиг),

финишная обработка (резка, снятие

фаски, обработка торцов, правка),

установки газо- и водоочистки

Производство

Азота оксид

кг/т

≤0,17

холоднодеформированных труб:

Азота диоксид

кг/т

≤1,00

- механическая обработка, холодная

прокатка (ХПТ, ХПТР), волочение,

≤3,10

термическая обработка, химическая

обработка, резка, гидроиспытание

≤0,25

труб, установки газо- и водоочистки

(для печей

Углерода оксид

кг/т

термической

обработки труб в

защитной

атмосфере)

Серная кислота

кг/т

≤0,60

Производство

сварных

(прямошвных,

изготовленных

Азота оксид

кг/т

≤0,02

электродуговой сваркой под слоем

флюса;

электросварных;

изготовленных непрерывной печной

сваркой) труб:

- производство прямошовных труб,

Азота диоксид

кг/т

≤0,10

изготовленных

электродуговой

сваркой под слоем флюса:

396

Продолжение таблицы А.3

Наименование

Единица

Производственный процесс

загрязняющего

Величина

измерения

вещества

подготовка

листового

проката,

Углерода оксид

кг/т

≤0,40

формовка листа, сборка трубы,

сварка

технологического

шва,

сварка внутреннего и наружного

швов, экспандирование, финишная

обработка

(обработка

торцов,

гидроиспытание труб), установки

газо- и водоочистки;

производство электросварных

≤0,17

труб: подготовка рулонного проката

(к взвешенным

(штрипса), стыковая сварка концов

веществам

относятся все

рулонов, формовка, сварка труб,

твердые вещества в

охлаждение, калибровка и правка

Взвешенные

составе выброса,

труб,

резка

труб,

финишная

кг/т

вещества

включая «Пыль

обработка (снятие фаски, обработка

неорганическая с

торцов,

гидроиспытание

труб),

содержанием

установки газо- и водоочистки;

кремния менее 20,

- производство труб непрерывной

20-70, а также более

печной сваркой: подготовка ленты,

70 процентов»)

стыковая сварка концов ленты,

нагрев ленты, формовка, сварка труб,

редуцирование и калибрование труб,

резка, финишная отделка (правка,

резка, нанесение консервационного

покрытия, гидроиспытание труб),

установки газо- и водоочистки

Нанесение покрытий на трубы

Азота оксид

кг/т

≤0,01

(эпоксидное,

полиэтиленовое,

полипропиленовое, цинковое) и

фосфатирование муфт:

Азота диоксид

кг/т

≤0,07

- нанесение покрытий на трубы

(эпоксидное,

полиэтиленовое,

Углерода

кг/т

≤0,11

полипропиленовое):

оксид

предварительный

нагрев,

Хлористый

абразивная очистка поверхности

кг/т

≤0,40

водород

397

Окончание таблицы А.3

Наименование

Единица

Производственный процесс

загрязняющего

Величина

измерения

вещества

труб, нагрев, хроматирование

≤0,02

поверхности, нанесение покрытия,

(к взвешенным

водяное охлаждение труб с

веществам

относятся все

покрытием, зачистка концов труб от

твердые вещества в

покрытия, установки газо- и

составе выброса,

водоочистки;

включая «Пыль

- нанесение цинкового покрытия:

неорганическая с

промывка в горячей воде, химическое

содержанием

обезжиривание, травление, промывка

кремния менее 20,

в холодной воде, флюсование,

20-70, а также более

цинкование, установки газо- и

70 процентов»)

водоочистки; фосфатирование муфт

Взвешенные

кг/т

≤1,30

вещества

(для цинкового

покрытия)

(к взвешенным

веществам

относятся все

твердые вещества в

составе выброса,

включая «Пыль

неорганическая с

содержанием

кремния менее 20,

20-70, а также более

70 процентов»)

398

Таблица А.4 - Технологические показатели загрязняющих веществ в сбросах в

водные объекты, соответствующие НДТ для промливневых и промышленных

стоков предприятий передельной металлургии (не применяются для предприятий

полного металлургического цикла)

Наименование

Единица

Величина

загрязняющего вещества

измерения

Взвешенные вещества

мг/дм³

≤11,3

(среднегодовая

концентрация)

Железо

мг/дм³

≤0,6

(среднегодовая

концентрация)

Сульфат-анион (сульфаты)

мг/дм³

≤235

(среднегодовая

концентрация)

Хлорид-анион (хлориды)

мг/дм³

≤80

(среднегодовая

концентрация)

Фосфаты (по фосфору)

мг/дм³

≤0,32

(среднегодовая

концентрация)

Нефтепродукты (нефть)

мг/дм³

≤0,4

(среднегодовая

концентрация)

399

Приложение Б

(обязательное)

Перечень НДТ

№

Номер НДТ

Наименование НДТ

НДТ 1

Системы экологического менеджмента

НДТ 2

Системы энергетического менеджмента

Организация ресурсосберегающего и энергосберегающего

НДТ 3

технологического процесса

Применение механизированных и автоматизированных

НДТ 3.1

непрерывных прокатных станов

НДТ 3.2

Применение процессов бесконечной прокатки

НДТ 3.3

Применение процессов многониточной прокатки, волочения

Применение высокоэффективных автоматизированных систем

привода основного и вспомогательного оборудования,

НДТ 3.4

основанных на использовании электродвигателей переменного

тока с частотными преобразователями

НДТ 3.5

Применение технологии горячего посада заготовок

НДТ 3.6

Создание литейно-прокатных комплексов

НДТ 3.7

10.

Внедрение процессов термомеханической обработки

Использование избыточного тепла, образованного при нагреве,

подогреве металла перед горячей деформацией и других

НДТ 3.8

11.

тепловых операций с металлом в процессе изготовления

проката, для повторного нагрева материалов - применение

систем рекуперации и регенерации

Использование систем автоматического регулирования подачи

12.

НДТ 3.9

энергоресурсов

Использование систем рециркуляции жидких и порошкообразных

13.

НДТ 3.10

материалов, используемых при производстве изделий

Внедрение автоматизированных систем управления

14.

НДТ 4

производством и технологическим процессом

15.

НДТ 4.1

Использование MES-систем

Использование автоматизированных систем контроля

16.

НДТ 4.2

геометрических параметров, качества поверхности, формы

изделий в процессе производства

Использование автоматизированных систем управления работой

17.

НДТ 4.3

технологического оборудования

Использование автоматизированных систем управления

18.

НДТ 4.4

технологическим процессом

Снижение эмиссий в процессах нагрева исходных заготовок,

19.

НДТ 5

подогрева передельного продукта и других операций нагрева

металла в процессе производства изделий

400

ПРОИЗВОДСТВО ИЗДЕЛИЙ ДАЛЬНЕЙШЕГО ПЕРЕДЕЛА ЧЕРНЫХ МЕТАЛЛОВ (ИТС 27-2023) - часть 6
