содержание .. 1 2
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

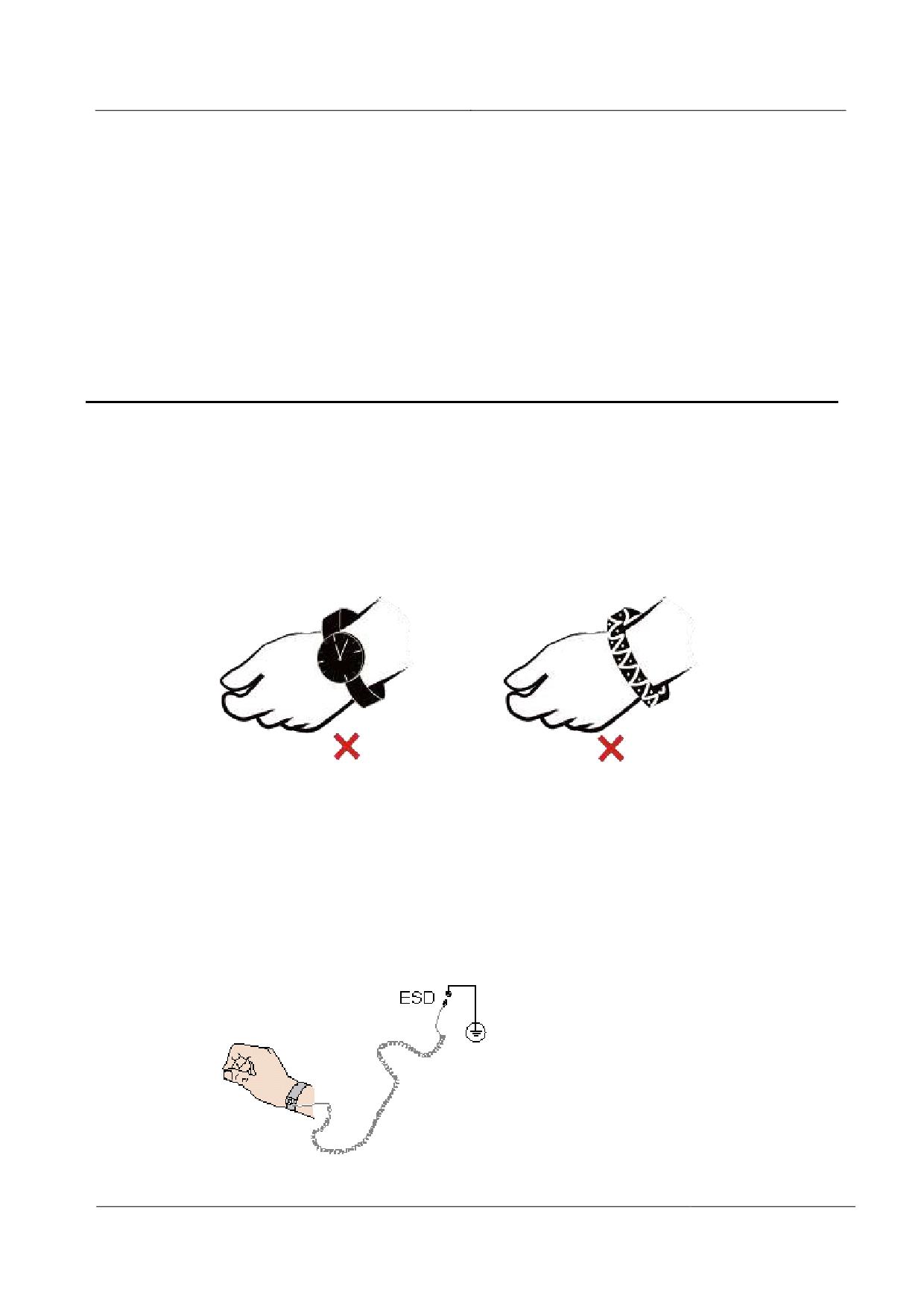

Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 5-22.
Рис. 5-22 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 5-23.
123
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-23 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Достаньте запасной флеш-накопитель USB из антистатического пакета.
Шаг 7 Определите положение USB-порта на материнской плате. См. Рис. 5-24.
124
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

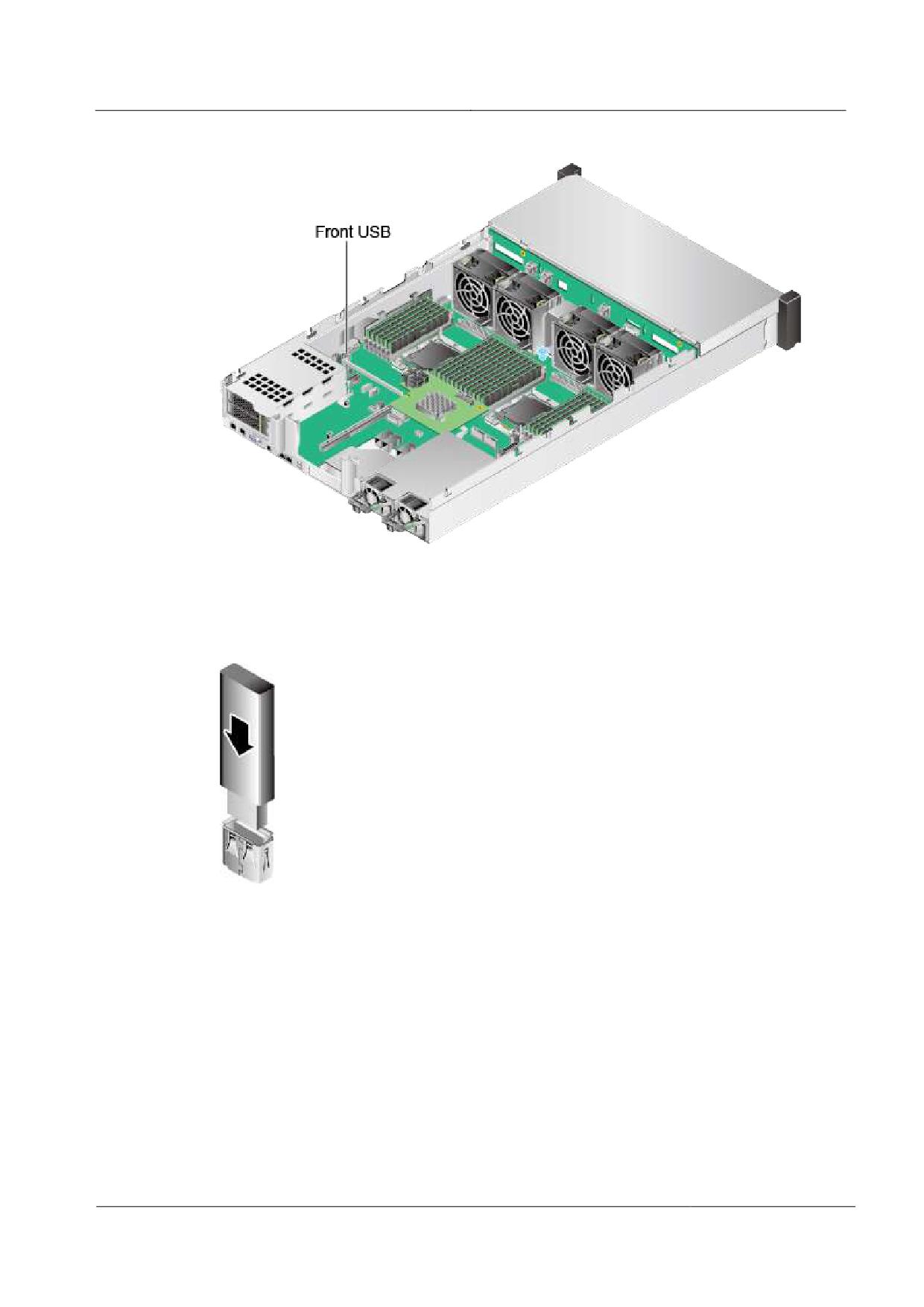

Рис. 5-24 Положение USB-порта
Шаг 8 Вставьте флеш-накопитель USB в порт USB. См. Рис. 5-25.
Рис. 5-25 Установка флеш-накопителя USB
Шаг 9 Установите крышку шасси. Подробнее см. 3.5 Установка крышки шасси.
Шаг 10 Установите сервер. Подробнее см. 4.4 Установка сервера.
Шаг 11 Подключите кабели питания. Подробнее см. 5.4 Блок питания переменного тока PSU.
Шаг 12 Включите питание сервера. Подробнее см. 3.1 Включение сервера.
Конец
125
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
5.8 RAID-контроллер
Для установки RAID-контроллера выполните следующие операции:
Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 5-26.
Рис. 5-26 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 5-27.
126
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-27 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Если модуль ввода-вывода 2 сконфигурирован с лотком райзер-карты полноразмерной
высоты и длины, извлеките лоток райзер-карты перед извлечением RAID-контроллера.
Подробнее см. 3.9 Извлечение лотка райзер-карты.
Шаг 7 Достаньте запасной RAID-контроллер из антистатического пакета.
Шаг 8 Установите суперконденатор при необходимости. Подробнее см. 5.9
Суперконденсатор.
Шаг 9 Определите положение RAID-контроллера на материнской плате. См. Рис. 5-28.
127
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

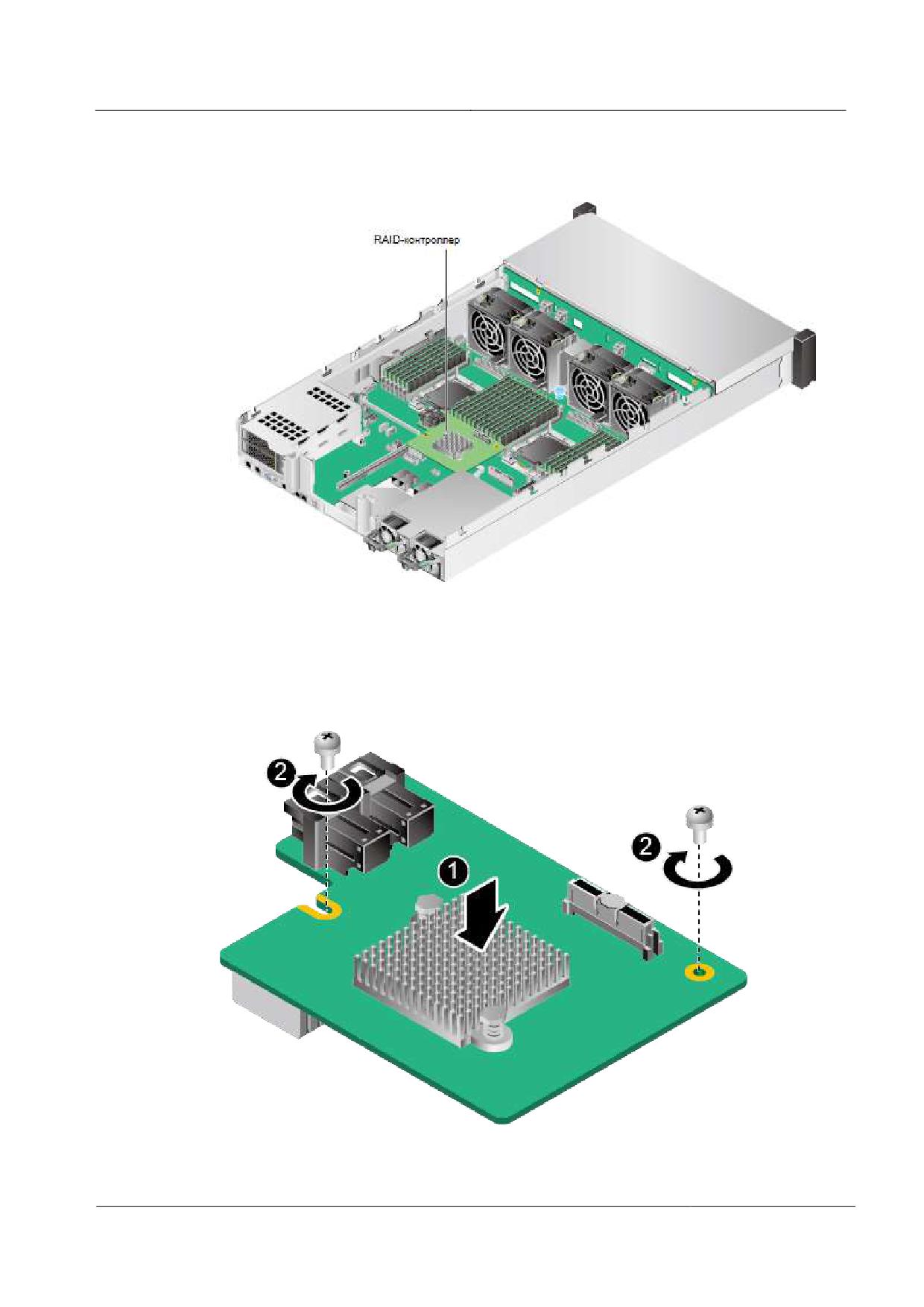

Рис. 5-28 Положение RAID-контроллера
Шаг 10 Совместите разъем на RAID-контроллера с портом на материнской плате, и медленно
вставляйте RAID-контроллер в материнскую плату. См. Рис. 5-29 (1).
Рис. 5-29 Установка RAID-контроллера
128
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Шаг 11 Затяните винты RAID-контроллера. См. Рис. 5-29 (2).
Шаг 12 Подключите кабели к RAID-контроллеру. Подробнее см. 7 Подключение внутренних
кабелей.
Шаг 13 Установите крышку шасси. Подробнее см. 3.5 Установка крышки шасси.
Шаг 14 Установите сервер. Подробнее см. 4.4 Установка сервера.
Шаг 15 Подключите кабели питания. Подробнее см. 5.4 Блок питания переменного тока PSU.
Шаг 16 Включите питание сервера. Подробнее см. 3.1 Включение сервера.
Шаг 17 Войдите в веб-интерфейс iBMC и проверьте статус компонента. Более подробная
информация приведена в документе iBMC стоечного сервера HUAWEI (V250-V259).
Руководство пользователя.
Шаг 18 Для конфигурирования работы RAID-контроллера в режиме EFI/UEFI необходимо
обновить встроенное ПО. Для RAID-контроллера LSI SAS3008 обновите встроенное
ПО до версии V109 или более поздней; для RAID-контроллера LSI SAS3108 обновите
встроенное ПО до версии V110 или более поздней. Подробная информация приведена в
документе Сервер HUAWEI Руководство по обновлению встроенного ПО.
Конец
5.9 Суперконденсатор
Для установки суперконденсатора выполните следующие операции:
Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
В целях соблюдения правил техники безопасности перед установкой суперконденсатора
необходимо отключать питание сервера.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 5-30.
129
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

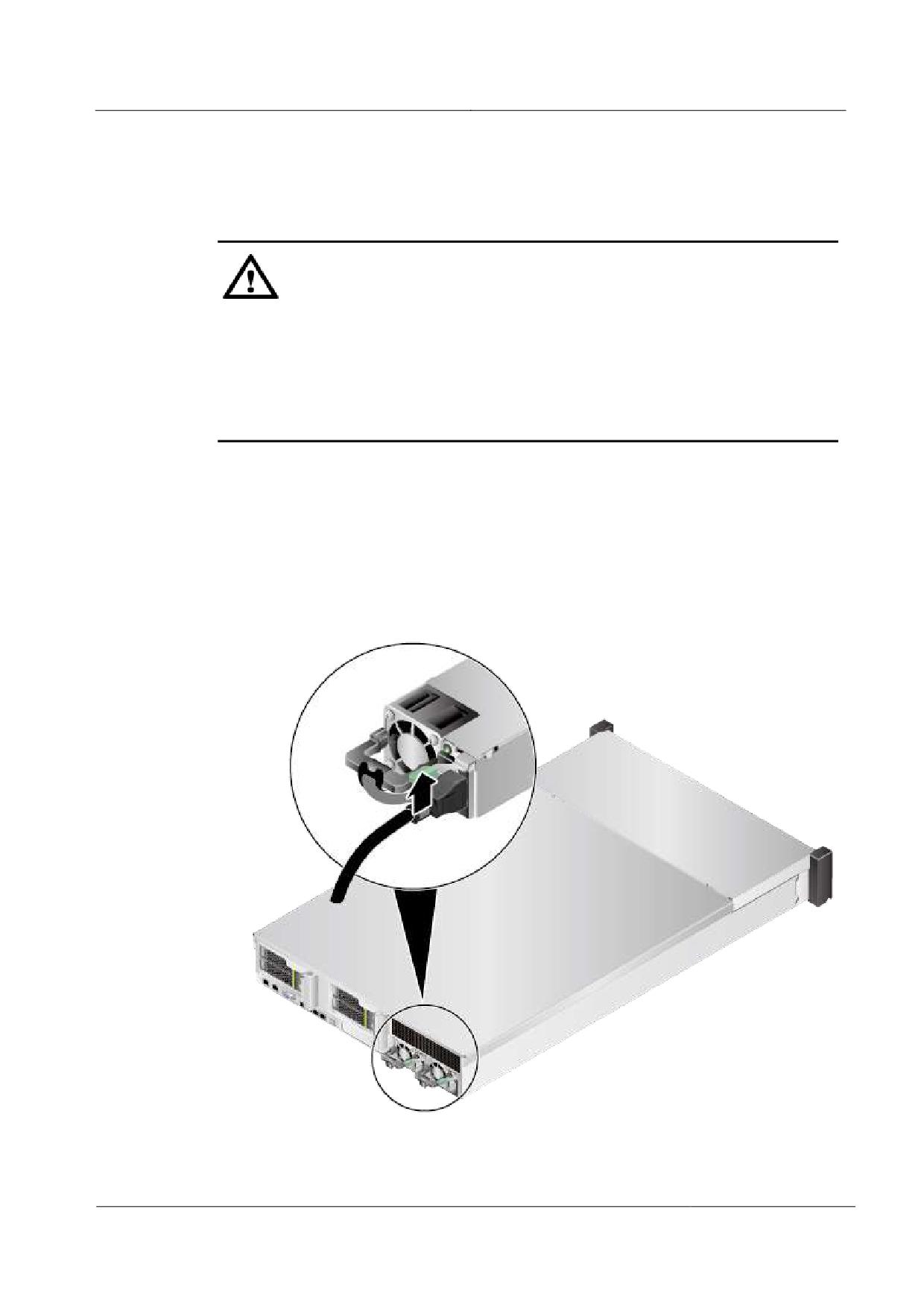

Рис. 5-30 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 5-31.
130
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-31 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Возьмите запасной суперконденсатор из антистатического пакета.
Шаг 7 Поместите суперконденсатор в лоток и нажмите на него. Убедитесь, что защелки
зафиксировали суперконденсатор. См. Рис. 5-32.
131
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-32 Установка суперконденсатора

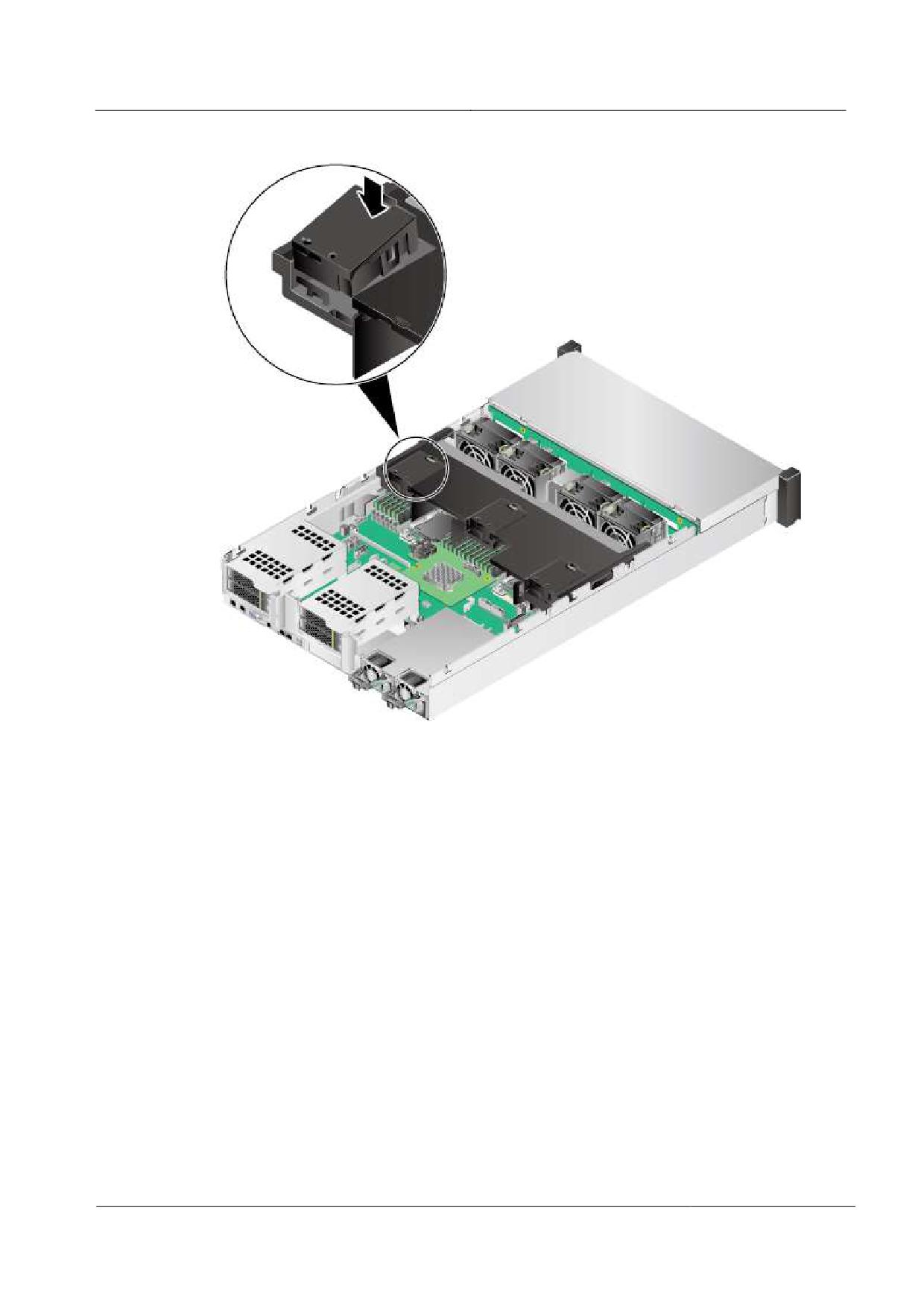

Шаг 8 Закрепите суперконденсатор на воздуховоде. См. Рис. 5-33.
132
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-33 Установка лотка для суперконденсатора
Шаг 9 Нажмите на защелки на кабелях, подключенных к RAID-контроллеру, и отсоедините
кабели. Подробнее см. 7 Подключение внутренних кабелей.
Шаг 10 Ослабьте винты на RAID-контроллере. См. Рис. 5-34 (1).
133
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

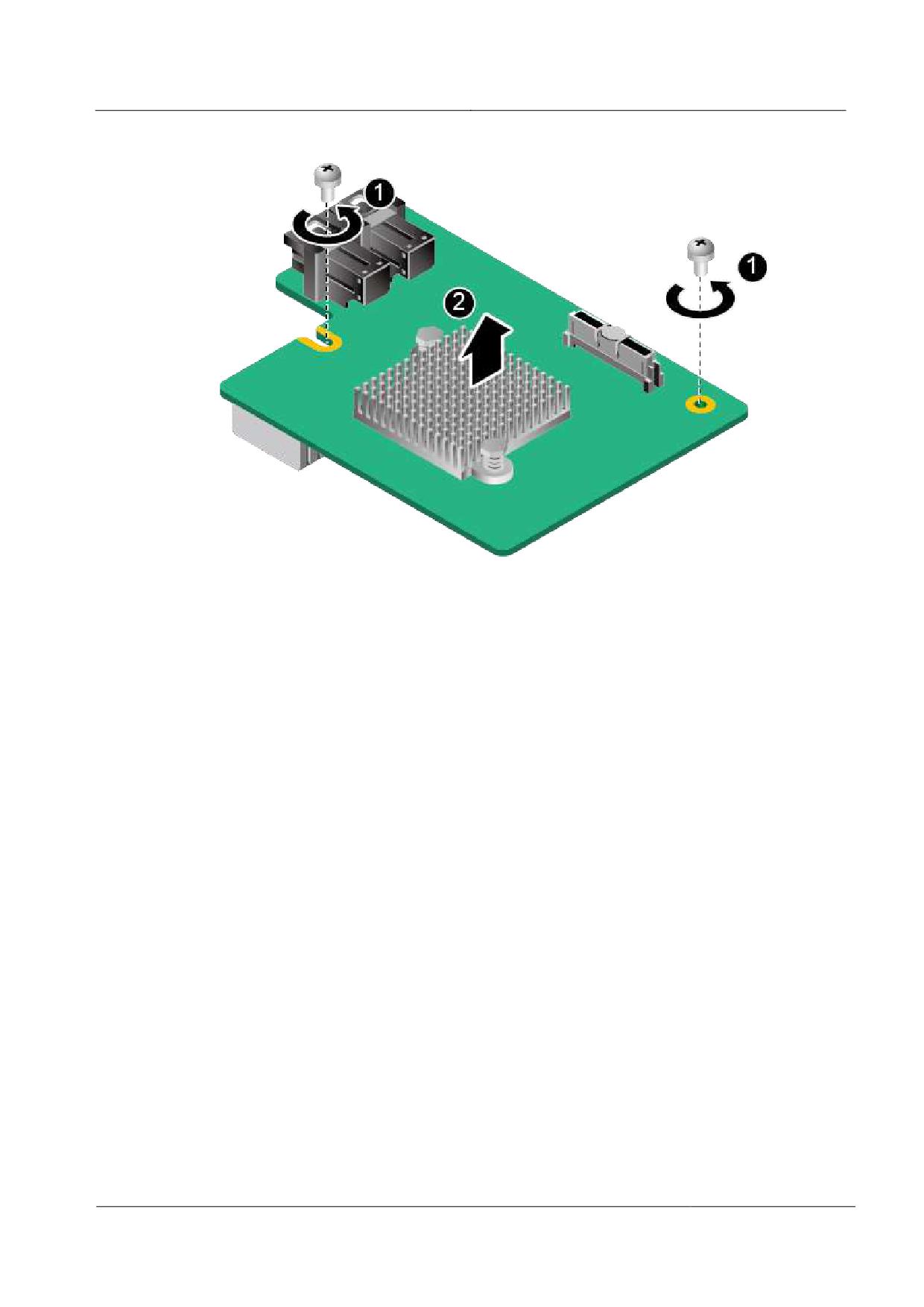

Рис. 5-34 Извлечение RAID-контроллера
Шаг 11 Медленно приподнимайте RAID-контроллер вверх, чтобы отсоединить его от разъема
на материнской плате. См. Рис. 5-34 (2).
Шаг 12 Вставьте модуль TFM вертикально в RAID-контроллер. См. Рис. 5-35 (1) и (2).
134
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

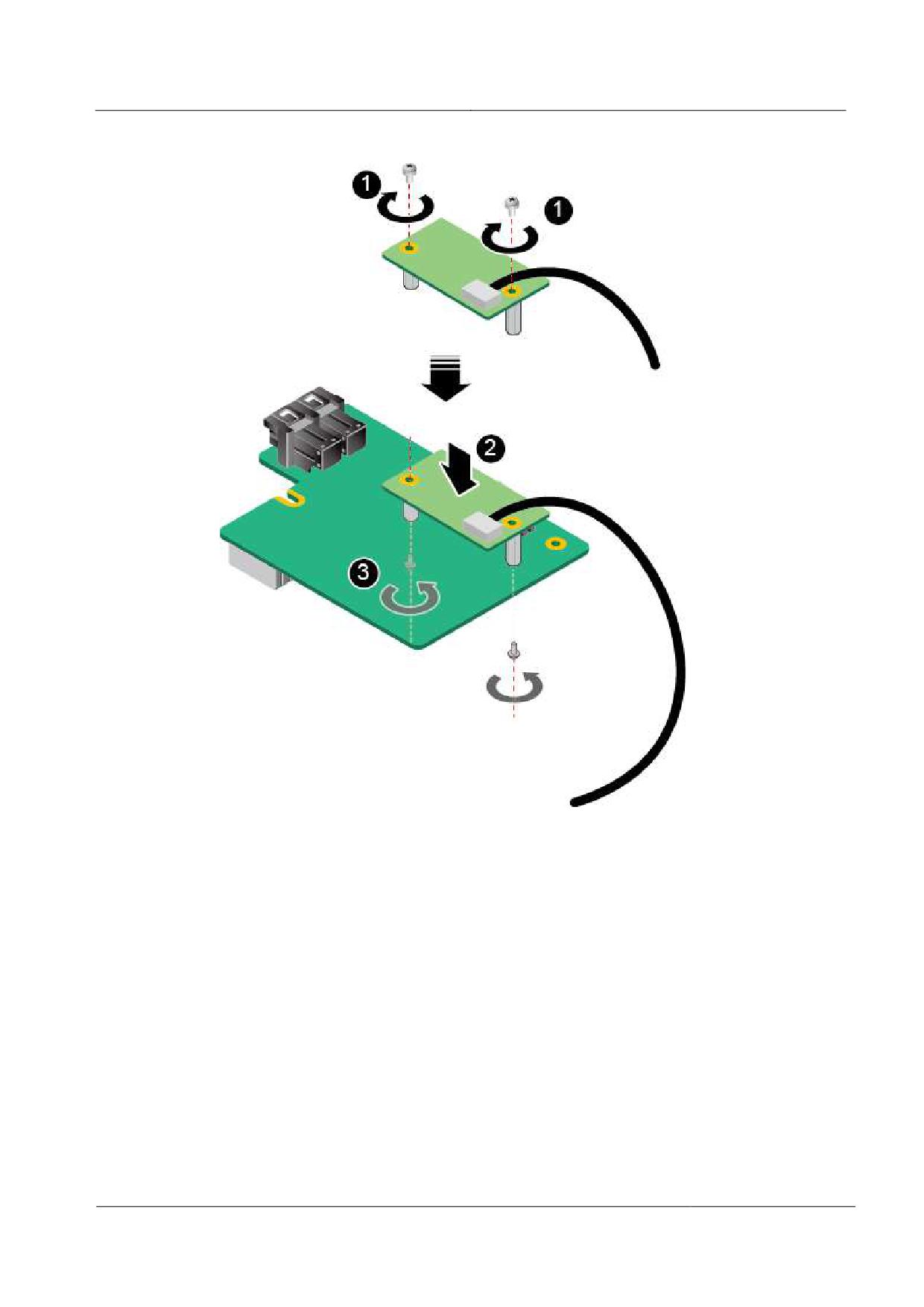

Рис. 5-35 Установка модуля TFM
Шаг 13 Затяните винты на модуле TFM. См. Рис. 5-35 (3).
Шаг 14 Установите RAID-контроллер. Подробнее см. 5.8 RAID-контроллер.
Шаг 15 Установите лоток райзер-карты на RAID-контроллер. Подробнее см. 3.10 Установка
лотка райзер-карты.
Шаг 16 Установите крышку шасси. Подробнее см. 3.5 Установка крышки шасси.
Шаг 17 Установите сервер. Подробнее см. 4.4 Установка сервера.
Шаг 18 Подключите кабели питания. Подробнее см. 5.4 Блок питания переменного тока PSU.
Шаг 19 Включите питание сервера. Подробнее см. 3.1 Включение сервера.
Шаг 20 Войдите в веб-интерфейс iBMC и проверьте статус компонента. Более подробная
информация приведена в документе iBMC стоечного сервера HUAWEI (V250-V259).
Руководство пользователя.
Конец
135
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
5.10 Центральный процессор
Для установки центрального процессора выполните следующие операции:
ВНИМАНИЕ
Установку процессоров разрешается выполнять только специально обученному
персоналу, уполномоченному Huawei.
Не надевайте антистатические перчатки, так как они могут повредить контакты
разъема ЦП.
Процессоры, устанавливаемые на один сервер, должны иметь одинаковые BOM-
коды.
Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 5-36.
Рис. 5-36 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 5-37.
136
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-37 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Снимите воздуховод. Подробнее см. 3.7 Извлечение воздуховода.
Шаг 7 Определите положение ЦП на сервере. См. Рис. 5-38.
137
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

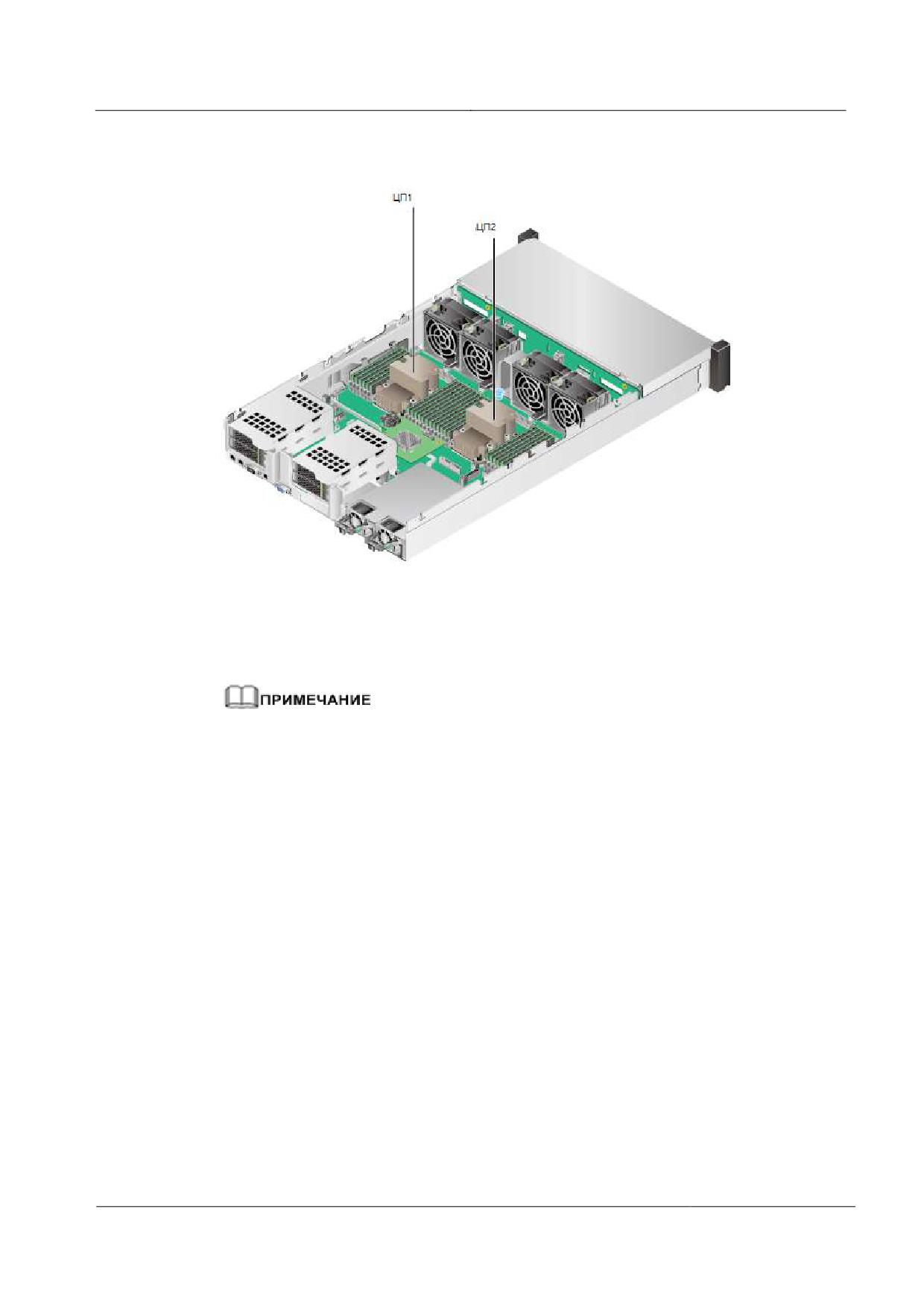

Рис. 5-38 Положение ЦП
Шаг 8 Снимите теплосъемник.
Шаг 9 Достаньте запасной процессор из антистатического пакета.
Процессоры, устанавливаемые на один сервер, должны иметь одинаковые BOM-коды.
Шаг 10 Перед установкой протрите поверхности процессора, теплосъемника и держателя
чистой тканью, смоченной спиртом.
Шаг 11 Совместите выемку в центре с одного края процессора с выступом на держателе ЦП и
закрепите. См. Рис. 5-39.
Убедитесь, что угол процессора, промаркированный треугольником, находится в углу
держателя с треугольным отверстием.
138
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

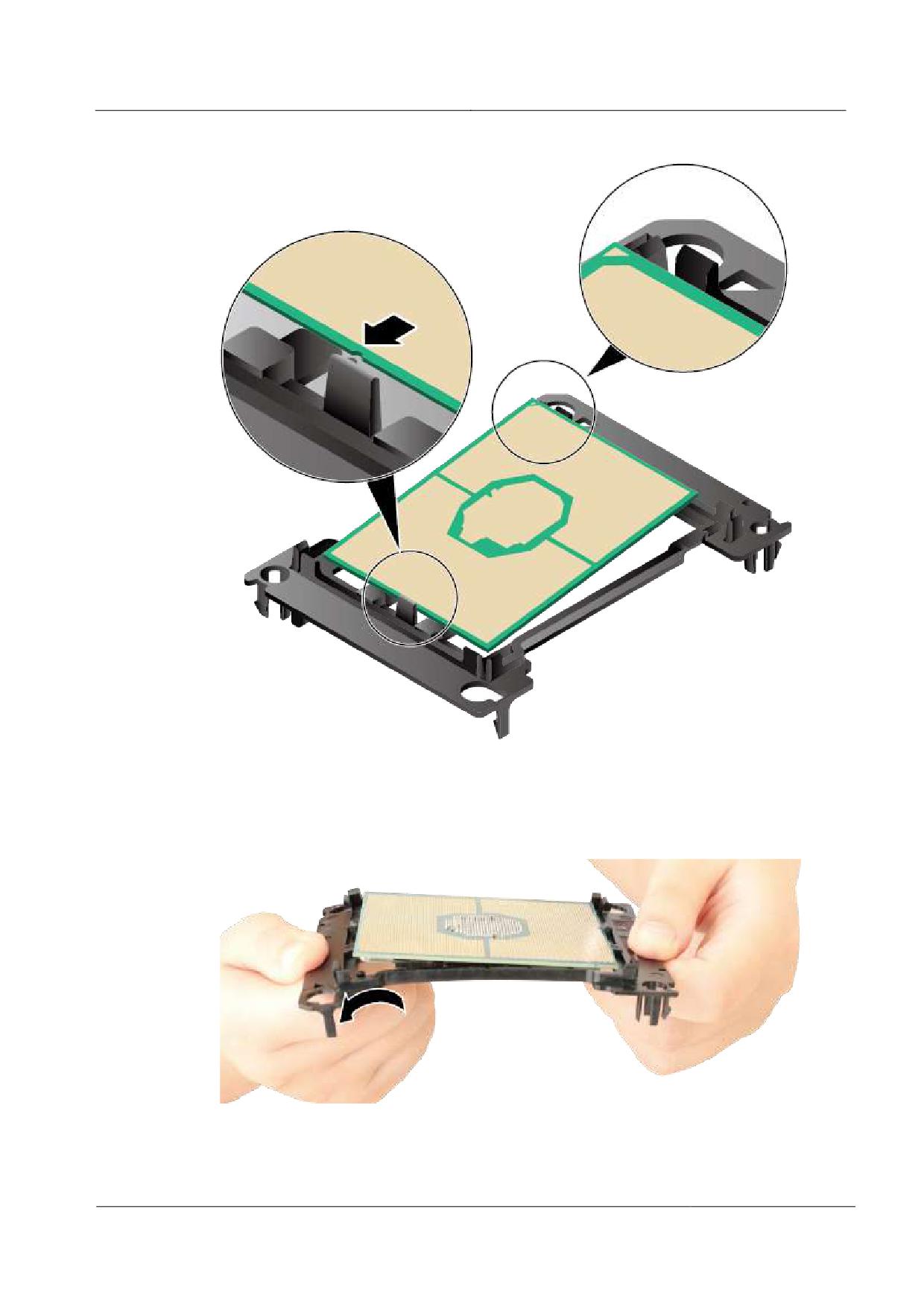

Рис. 5-39 Установка одного края процессора
Шаг 12 Отогните другой край держателя ЦП по направлению стрелки. См. Рис. 5-40.
Рис. 5-40 Установка другого края процессора
Шаг 13 Отпустите держатель, чтобы другой край процессора встал на место.
139
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Шаг 14 Убедитесь, что процессор надежно установлен в держателе. Нажмите на него, чтобы
закрепить все приподнятые части.
Шаг 15 Определите область ЦП, которая будет контактировать с теплосъемником, и
равномерно распределите 0,4 мл термопасты на нее с помощью чистого лезвия и
пластиковой карточки.
Тюбик термопасты имеет отметки объема.

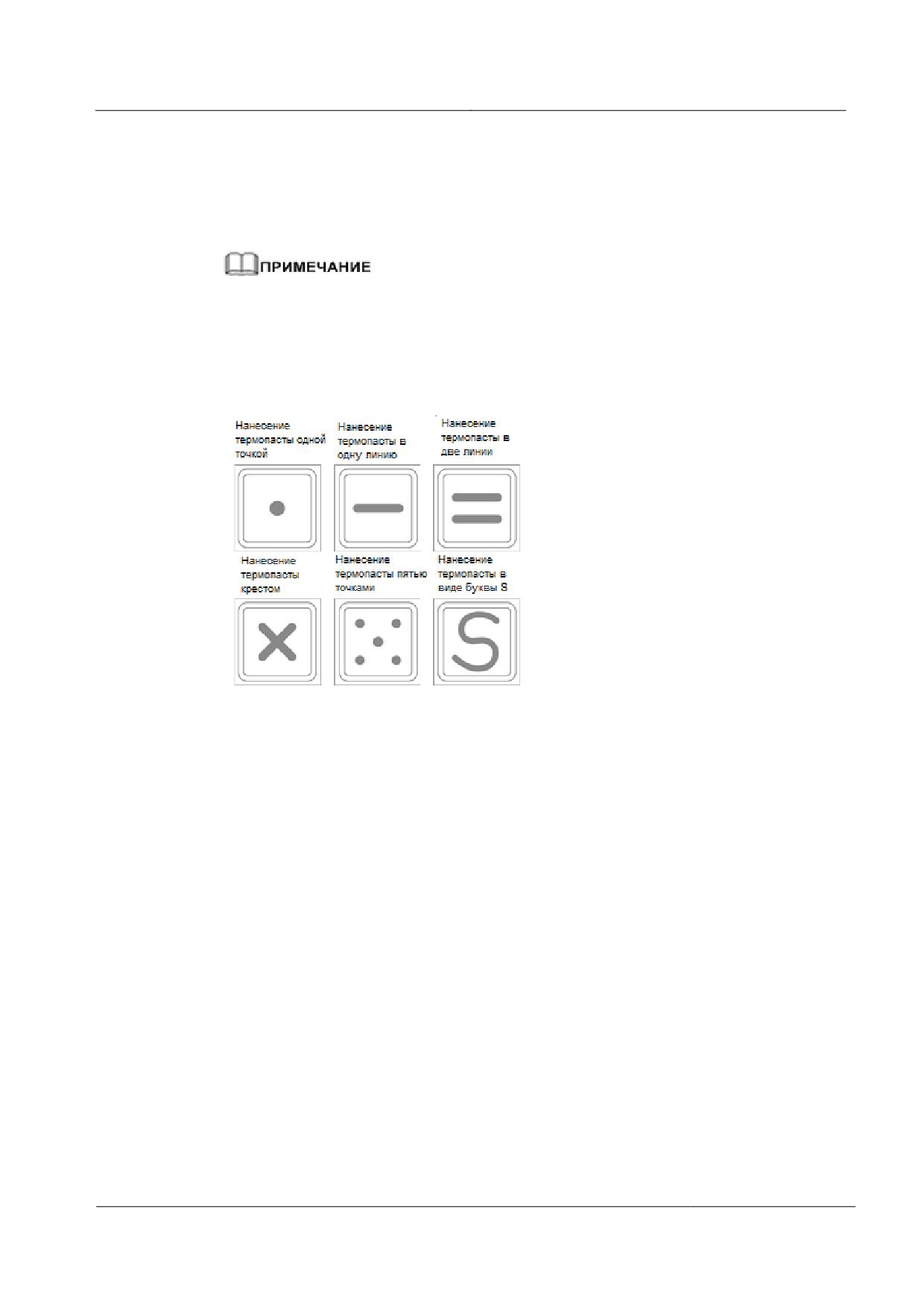

На Рис. 5-41 показаны шесть способов нанесения термопасты. Рекомендуется наносить
термопасту в две линии, пятью точками, по форме буквы S и в виде креста.

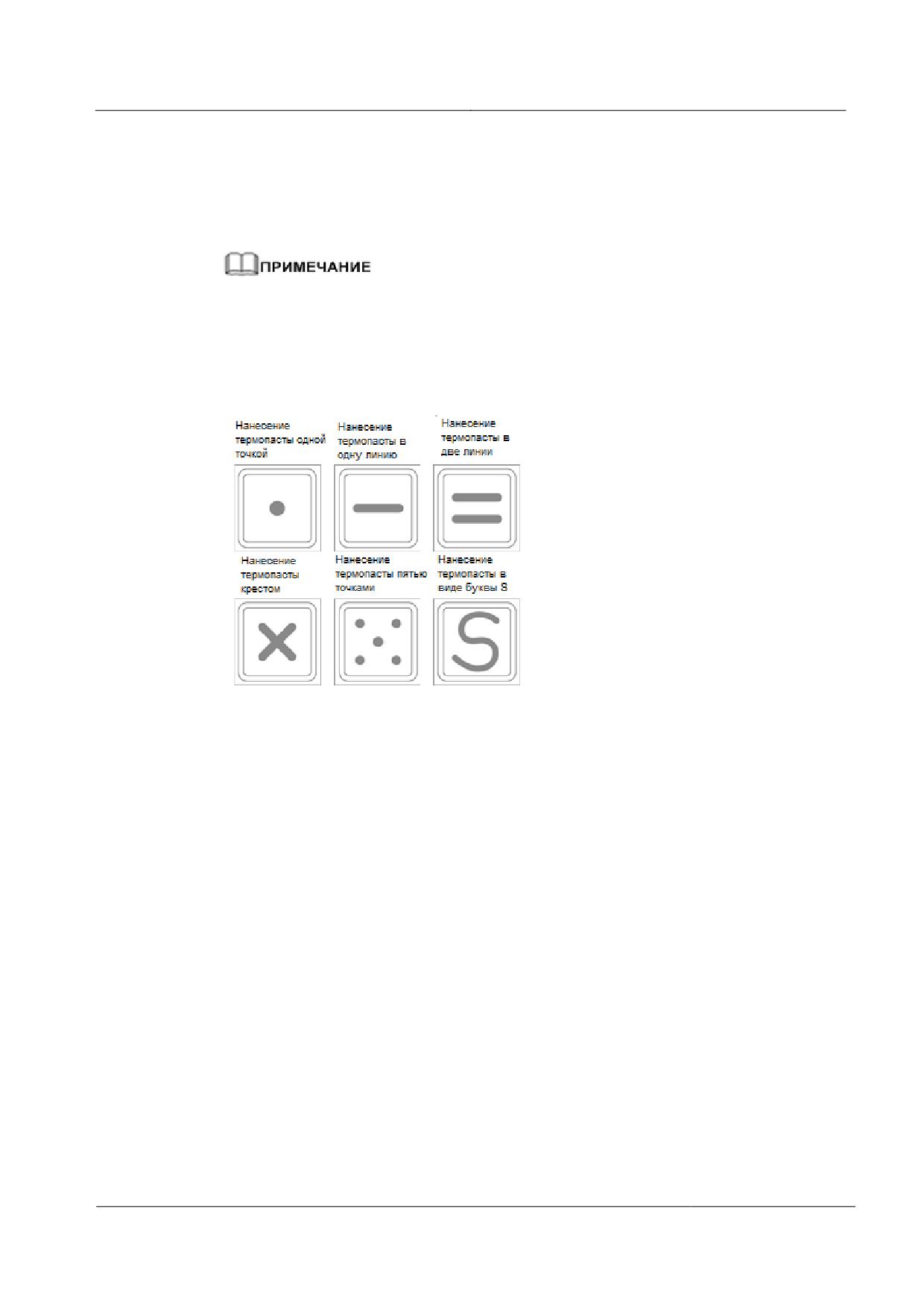

Рис. 5-41 Способы нанесения термопасты
Слой термопасты должен по толщине соответствовать листу обычной бумаги. На Рис.
5-42 показан слой равномерно распределенной термопасты. Убедитесь, что термопаста
нанесена равномерно и полностью распределена по поверхности.
140
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-42 Слой равномерно распределенной термопасты
Шаг 16 Установите держатель процессора на теплосъемник и убедитесь, что все фиксирующие
зажимы вставлены. См. Рис. 5-43.
Убедитесь, что угол процессора, промаркированный треугольником, находится в
вырезанном углу теплосъемника.
141
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

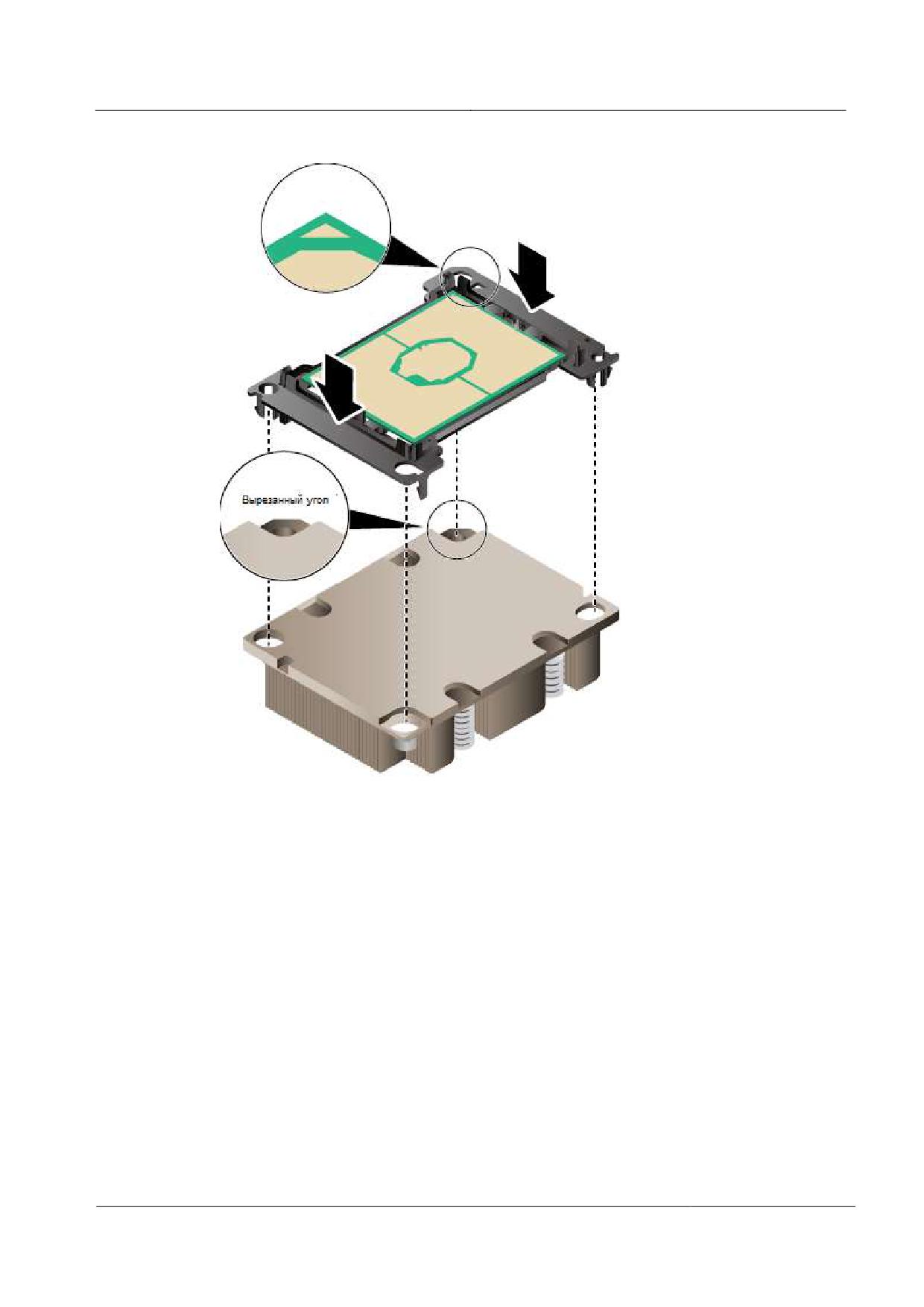

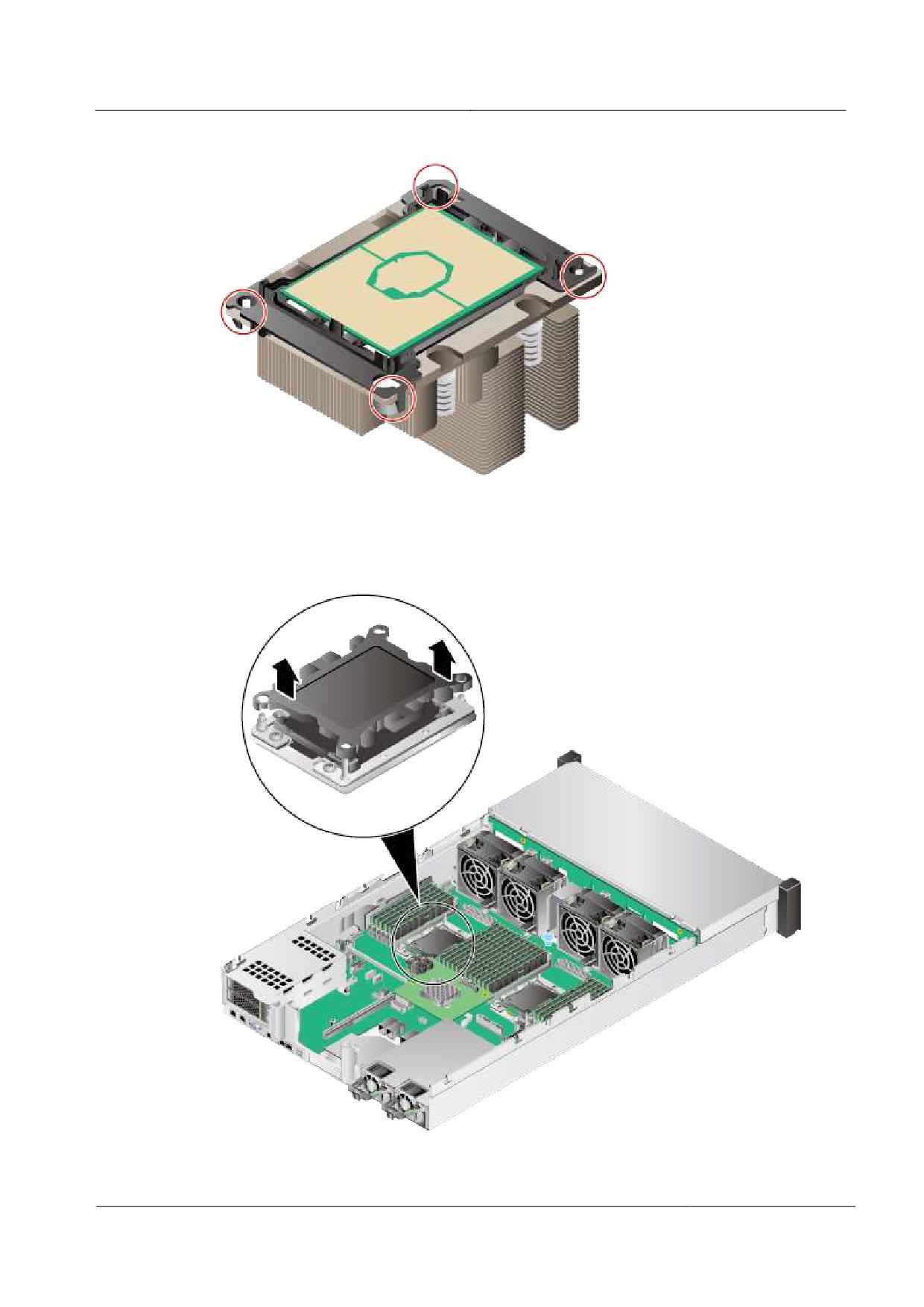

Рис. 5-43 Установка держателя процессора
Шаг 17 Поместите теплосъемник на рабочую поверхность и убедитесь, что держатель ЦП
надежно установлен. Нажмите на него, чтобы закрепить все приподнятые части. См.
Рис. 5-44.
142
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-44 Проверка фиксирующих зажимов
Шаг 18 Снимите защитную крышку процессора. См. Рис. 5-45.
Рис. 5-45 Снятие защитной крышки процессора
143
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Шаг 19 Посветите под разными углами на контактную площадку процессора и разъем и
проверьте, нет ли изогнутых контактов, посторонних предметов и повреждений
контактной площадки.
ВНИМАНИЕ
Если разъем процессора имеет изогнутые контакты, или в него попали посторонние
предметы, а также при наличии повреждений контактной площадки, прервите
установку и обратитесь в службу технической поддержки Huawei.
Шаг 20 Совместите два диагональных отверстия теплосъемника с фиксирующими зажимами на
разъеме процессора и аккуратно установите теплосъемник на место.
ВНИМАНИЕ
Не прикасайтесь к компонентам ЦП и контактам разъема.

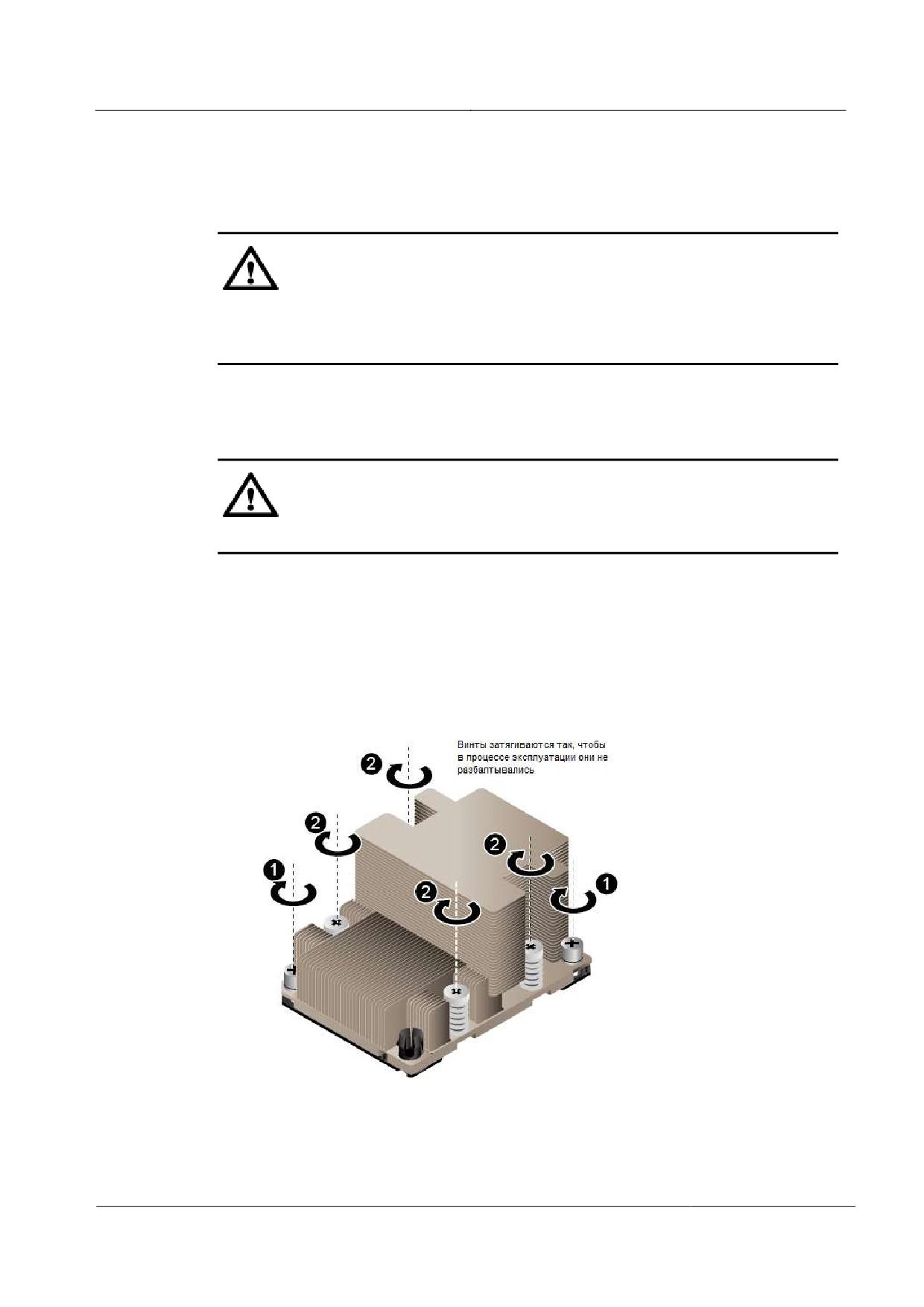

Шаг 21 Затяните по диагонали два винта на теплосъемнике (пара винтов, соответствующих
цифре 1 на маркировке теплосъемника). См. Рис. 5-46 (1). Затем затяните по диагонали
четыре винта на теплосъемнике (две пары винтов, соответствующие цифре 2 на
маркировке теплосъемника). См. Рис. 5-46 (2).
Рис. 5-46 Установка радиатора
Шаг 22 Совместите два диагональных отверстия теплосъемника с фиксирующими зажимами на
разъеме процессора и аккуратно установите теплосъемник на место.
144
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Шаг 23 Установите воздуховод. Подробнее см. 3.8 Установка воздуховода.
Шаг 24 Установите крышку шасси. Подробнее см. 3.5 Установка крышки шасси.
Шаг 25 Установите сервер. Подробнее см. 4.4 Установка сервера.
Шаг 26 Подключите кабели питания. Подробнее см. 5.4 Блок питания переменного тока PSU.
Шаг 27 Включите питание сервера. Подробнее см. 3.1 Включение сервера.
Шаг 28 Войдите в веб-интерфейс iBMC и проверьте статус компонента. Более подробная
информация приведена в документе iBMC стоечного сервера HUAWEI (V250-V259).
Руководство пользователя.
Конец
5.11 Модуль DIMM
5.11.1 Информация о совместимости модулей DIMM
ВНИМАНИЕ
Модули DIMM, устанавливаемые на один сервер, должны иметь одинаковые BOM-
коды.
При настройке модулей DIMM следует соблюдать следующие правила:
1.
Сервер не поддерживает одновременное использование различных типов модулей
DIMM. Используйте RDIMM или LRDIMM.
2.
Каждый канал поддерживает максимум восемь рангов.
Канал поддерживает боле восьми рангов для LRDIMM, поскольку LRDIMM с четырьмя рангами
генерирует такую же электрическую нагрузку на шине памяти, что и RDIMM с одним рангом.
3.
Максимальное количество модулей DIMM, устанавливаемых на сервере, зависит
от количества процессоров, типа DIMM, количества рангов и рабочего
напряжения. См. значения параметра Maximum operating speed в следующих
таблицах.
Обратите внимание на следующее правило:
Количество модулей DIMM на канал ≤ Количество рангов на канал / Количество рангов на модуль
DIMM
4.
Все модули DIMM на сервере работают с одинаковой скоростью, которая должна
быть меньше:
-
Скорости памяти, поддерживаемой определенным процессором.
−
Самой низкой максимальной рабочей скорости для выбранных конфигураций
памяти. См. значения параметра Maximum operating speed, представленного
в следующих таблицах.
145
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Табл. 5-1 Параметры RDIMM
Параметр
Значение
Ранг
Dual rank
Номинальная скорость (MT/s, мегатранзакций в
2666
секунду)
Номинальное напряжение (В)
1,2
Рабочее напряжение (В)
1,2
Максимальное количество модулей DIMM
24
Максимальный объем каждого модуля DIMM (ГБ)
32
Максимальный общий объем памяти (ГБ)
768
Максимальный объем памяти при максимальной
768
скорости (ГБ)
Максимальная рабочая
Один DIMM на канал
2666
скорость (MT/s,
Два DIMM на канал
2666
мегатранзакций в
секунду)
Примечание: Максимальное количество модулей DIMM зависит от конфигурации с
двумя процессорами. Если сервер имеет только один процессор, максимальное
количество модулей DIMM составляет половину значения в этой таблице.
Табл. 5-2 Параметры LRDIMM
Параметр
Значение
Ранг
Quad rank
Номинальная скорость (MT/s, мегатранзакций в
2666
секунду)
Номинальное напряжение (В)
1,2
Рабочее напряжение (В)
1,2
Максимальное количество модулей DIMM
24
Максимальный объем каждого модуля DIMM (ГБ)
64
Максимальный общий объем памяти (ГБ)
1536
Максимальный объем памяти при максимальной
1536
скорости (ГБ)
Максимальная рабочая
Один DIMM на канал
2666
скорость (MT/s,
Два DIMM на канал
2666
мегатранзакций в
секунду)
Примечание: Максимальное количество модулей DIMM зависит от конфигурации с
146
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Параметр
Значение
двумя процессорами. Если сервер имеет только один процессор, максимальное
количество модулей DIMM составляет половину значения в этой таблице.
5.11.2 Архитектура подсистемы памяти
Сервер 2288H V5 имеет 24 слота для модулей памяти DDR4 DIMM. Каждый процессор
поддерживает шесть каналов. В Табл. 5-3 приведено описание каналов каждого ЦП.
Табл. 5-3 Каналы
ЦП
Канал
Модуль DIMM
ЦП 1
A
DIMM000(A)
DIMM001(G)
B
DIMM010(B)
DIMM011(H)
C
DIMM020(C)
DIMM021(I)
D
DIMM030(D)
DIMM031(J)
E
DIMM040(E)
DIMM041(K)
F
DIMM050(F)
DIMM051(L)
ЦП 2
A
DIMM100(A)
DIMM101(G)
B
DIMM110(B)
DIMM111(H)
C
DIMM120(C)
DIMM121(I)
D
DIMM130(D)
DIMM131(J)
E
DIMM140(E)
DIMM141(K)
F
DIMM150(F)
DIMM151(L)
147
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

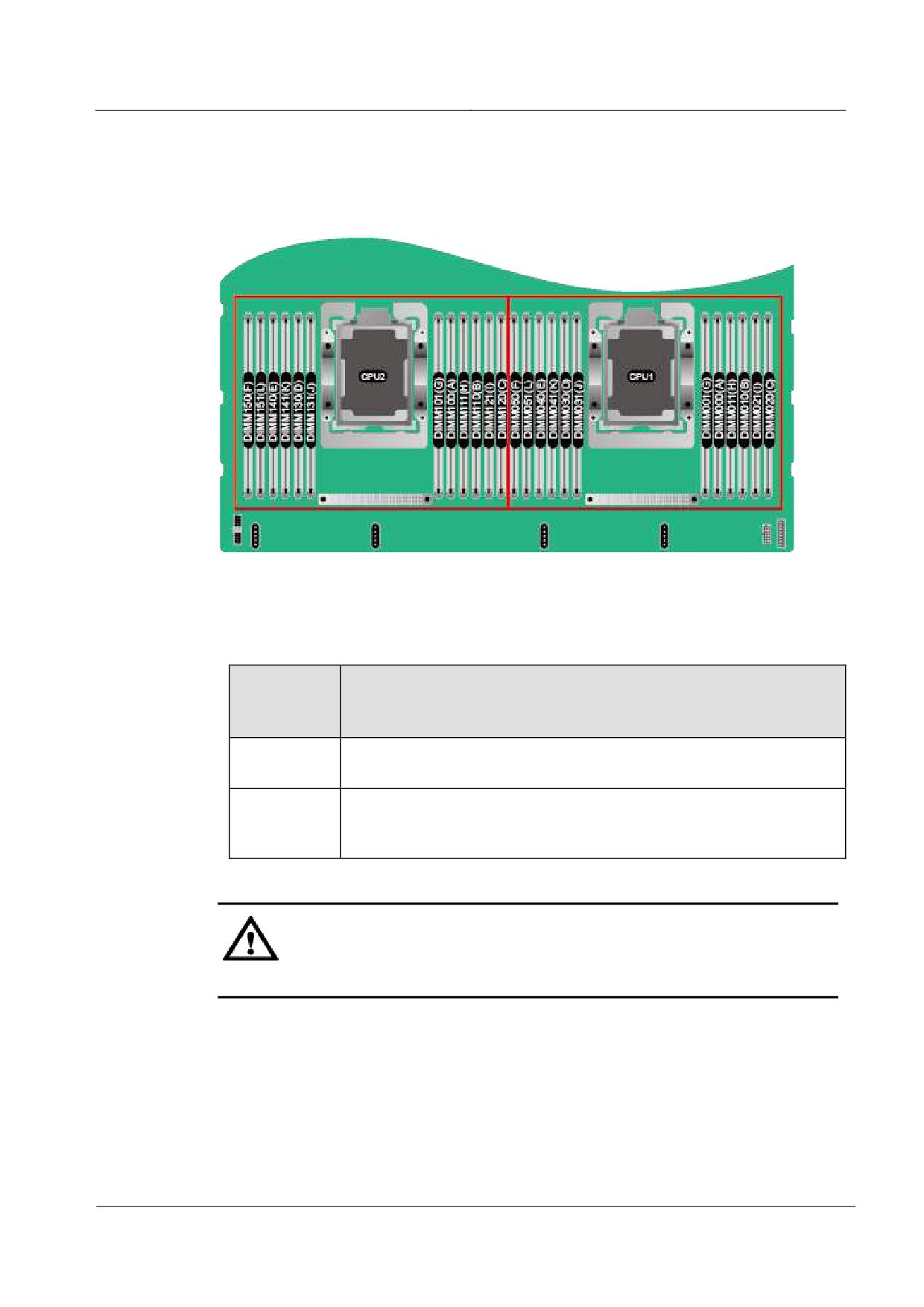

На Рис. 5-47 показано расположение слотов модулей памяти DIMM.
Рис. 5-47 Схема расположения слотов для модулей DIMM
В Табл. 5-4 приведен порядка установки модулей DIMM.
Табл. 5-4 Порядок установки
Центральн
Порядок установки модулей DIMM
ый
процессор
ЦП 1
000(A), 010(B), 020(C), 030(D), 040(E), 050(F), 001(G), 011(H), 021(I),
031(J), 041(K), 051(L)
ЦП 1 и ЦП 2
000(A), 100(A), 010(B), 110(B), 020(C), 120(C), 030(D), 130(D), 040(E),
140(E), 050(F), 150(F), 001(G), 101(G), 011(H), 111(H), 021(I), 121(I),
031(J), 131(J), 041(K), 141(K), 051(L), 151(L)
ВНИМАНИЕ
В слотах ЦП 1 следует необходимо настроить по меньшей мере один модуль DIMM.
5.11.3 Ранги DIMM
Чтобы понять и правильно настроить режимы защиты памяти, необходимо изучить
модули DIMM с одним и двумя и четырьмя рядами. Некоторые требования к
конфигурации DIMM основаны на данной классификации.
148
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Одноранговый модуль DIMM имеет один набор микросхем памяти, доступ к
которым осуществляется, когда данные записываются в память или считываются
из нее.
Двухранговый модуль DIMM состоит из двух одноранговых модулей DIMM,
расположенных в одном модуле, при этом в один момент времени доступным
является только один ранг.
Четырехранговый модуль DIMM состоит из двух двухранговых модулей DIMM,
расположенных в одном модуле, при этом в один момент времени доступным
является только один ранг.
во время записи или считывания с модуля DIMM подсистема управления памятью
сервера выбирает правильный ранг в DIMM.
Двухранговые и четырехранговые модули DIMM обеспечивают максимальную емкость
с существующей технологией памяти. Например, если текущая технология DRAM
поддерживает 8 ГБ одноранговых модулей DIMM, двухранговый DIMM может
предложить емкость 16 ГБ, а четырехранговый DIMM - 32 ГБ.
Модули LRDIMM промаркированы как четырехранговые модули DIMM. В DIMM
имеется четыре ранга DRAM, но буфер LRDIMM создает абстракцию, с помощью
которой модуль DIMM в системе отображаться как логический двухранговый модуль
DIMM. Буфер LRDIMM также изолирует электрическую нагрузку DRAM от системы,
чтобы обеспечить более быструю работу. Эти два изменения обеспечивают более
высокую скорость работы памяти по сравнению с четырехранговым RDIMM.
5.11.4 Идентификация DIMM
Чтобы определить характеристики DIMM, посмотрите на ярлык, прикрепленный к
модулю DIMM, и изучите информацию, представленную на рисунке и в таблице.

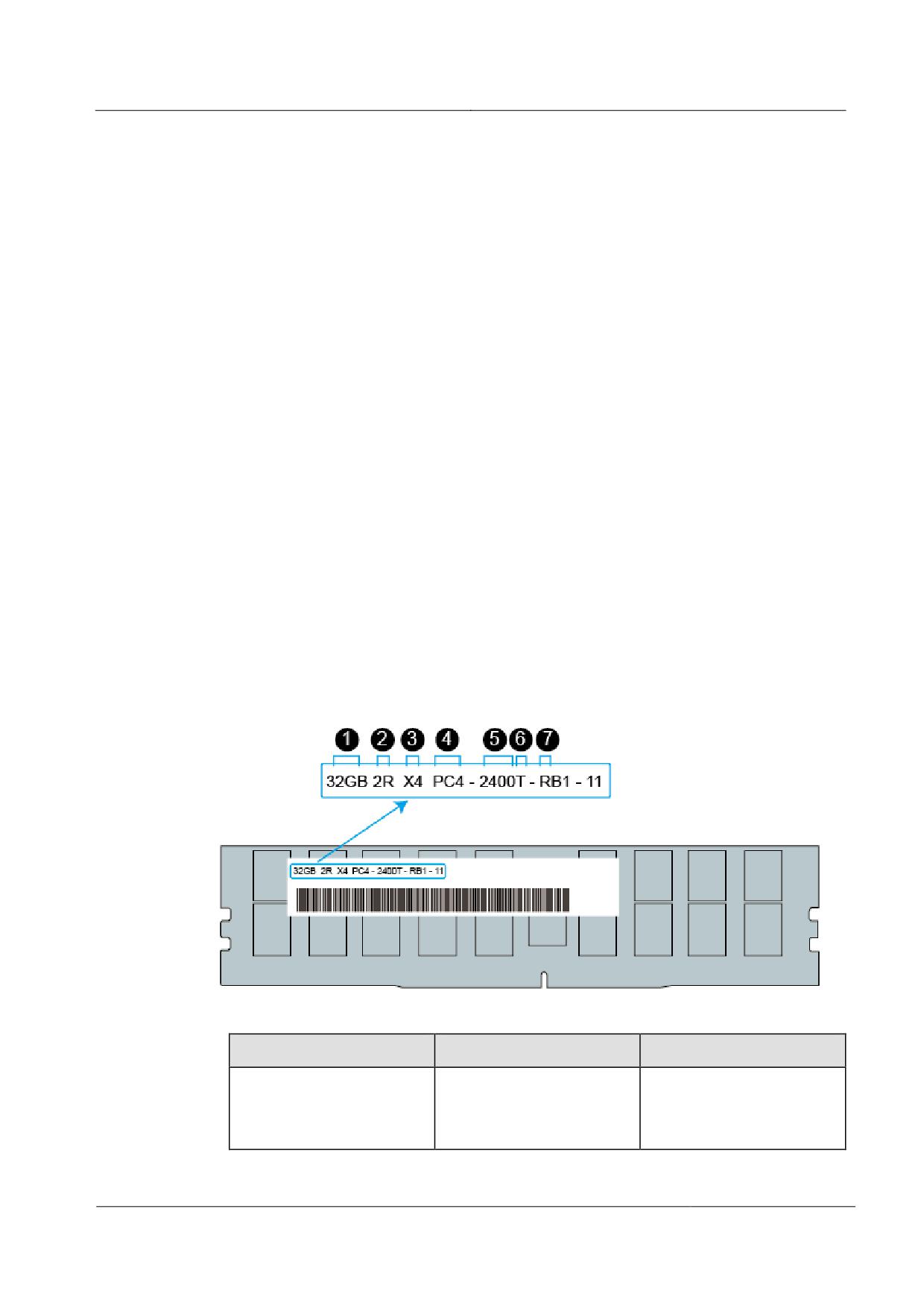

Рис. 5-48 Идентификация DIMM
Номер на рисунке
Описание
Определение
1
Емкость
16 ГБ
32 ГБ
64 МБ
149
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Номер на рисунке
Описание
Определение
2
Ранг
1R: одноранговый
2R: двухранговый
4R: четырехранговый
3
Разрядность данных на
x4: 4-битный
DRAM
x8: 8-битный
4
Поколение памяти
PC4: DDR4
5
Максимальная скорость
2133 MT/s
памяти
(мегатранзакций в
секунду)
2400 MT/s
(мегатранзакций в
секунду)
2666 MT/s
(мегатранзакций в
секунду)
6
Латентность CAS
P: 15-15-15
T: 17-17-17
7
Тип DIMM
R: RDIMM
L: LRDIMM
5.11.5 Защита памяти
Поддерживаются следующие технологии защиты памяти:
ECC
Mirrored Channel Mode (Режим зеркалирования каналов)
SDDC
Rank Sparing Mode (Режим резервирования рангов)
Lockstep (Режим жесткой конфигурации)
5.11.6 Правила установки модулей DIMM
Общие правила установки модулей DIMM
-
Разъемы центрального процессора для установки модулей DIMM, не могут
оставаться пустыми.
-
Запрещается смешивать LRDIMM и RDIMM на одном вычислительном узле.
−
В разделе 5.11.2 Архитектура подсистемы памяти приведена
последовательность установки модулей DIMM.
-
При установке модулей DIMM в канал памяти, сначала устанавливаются
модули DIMM с большим количеством рангов, затем с меньшим количеством
рангов (начиная с самого удаленного от ЦП слота в канале). Например,
150
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
сначала устанавливаются четырехранговые DIMM, затем двухранговые DIMM
и только затем одноранговые модули DIMM.
Правила установки DIMM при использовании специальных режимов
-
Правила установки при использовании режима Memory Sparing
Соблюдайте общие правила установки DIMM.
Запасная конфигурация каждого канала должна быть действительной.
Запасные конфигурации различных каналов могут различаться.
Каждый заполненный канал должен иметь запасной ранг.
−
Правила установки при использовании режима Memory Mirroring
Соблюдайте общие правила установки DIMM.
Установите DIMM в каналы 1 и 2 или каналы 3 и 4. Установленные
модули DIMM должны быть одинакового размера и организации.
Для конфигурации с несколькими CPU каждый процессор должен иметь
действующую конфигурацию зеркалирования памяти.
-
Правила установки при использовании режима Memory Patrol
Соблюдайте общие правила установки DIMM.
-
Установите пустые модули DIMM в свободные слоты DIMM.
5.11.7 Установка модуля памяти DIMM
Процедура
Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 5-49.
151
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-49 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 5-50.
152
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

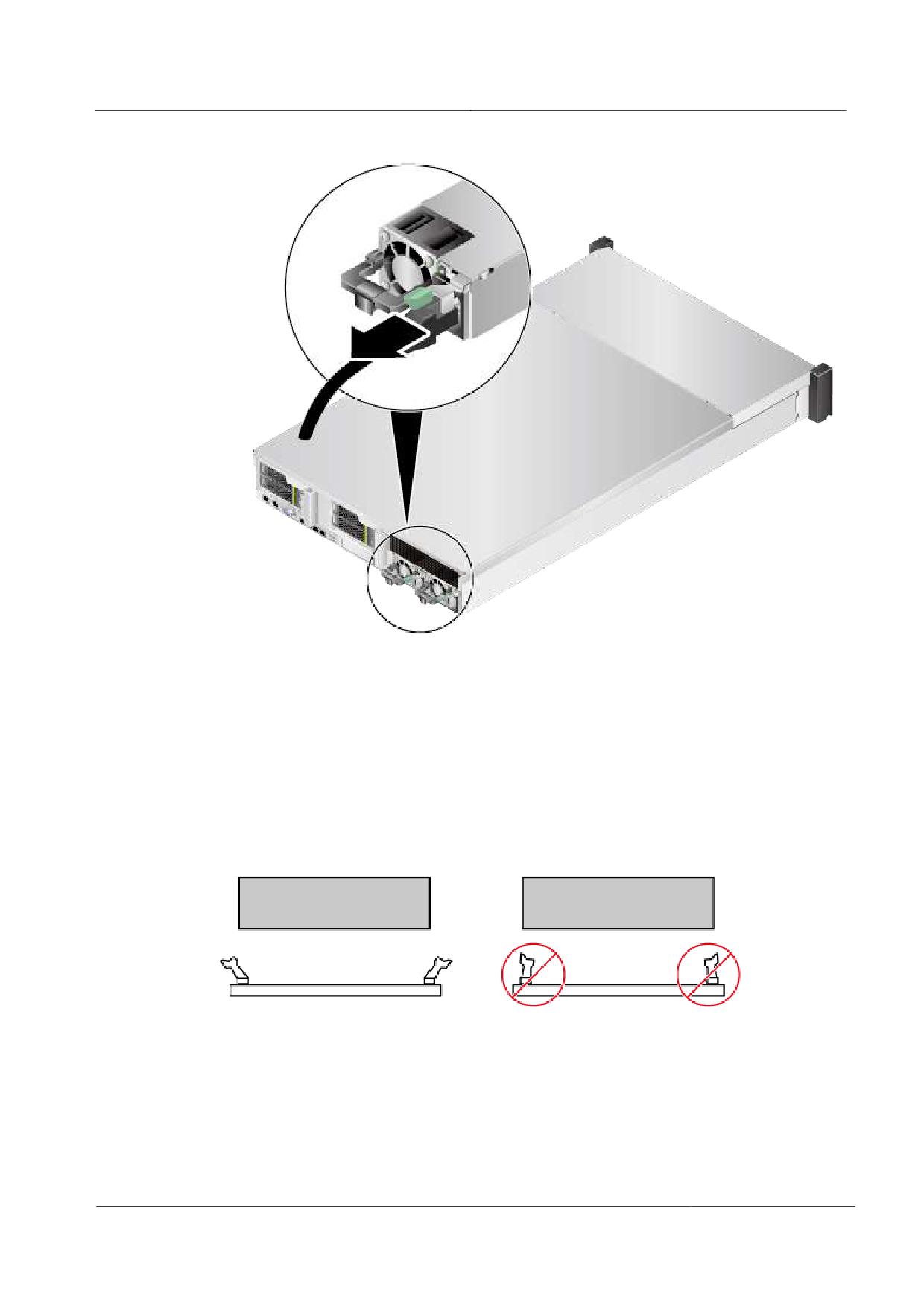

Рис. 5-50 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Снимите воздуховод. Подробнее см. 3.7 Извлечение воздуховода.
Шаг 7 Извлеките запасной модуль памяти из упаковки.
Шаг 8 Откройте два фиксирующих зажима на слоте для модуля DIMM. См. Рис. 5-51.
Рис. 5-51 Открытие фиксирующих зажимов слота модуля DIMM.
Шаг 9 Совместите модуль DIMM со слотом модуля памяти DIMM и вставьте модуль в слот.
См. Рис. 5-52.
Два фиксирующих зажима автоматически защелкиваются.
153
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Не прикасайтесь голыми руками к торцевым разъемам на модуле DIMM. Перед установкой
модуля DIMM убедитесь, что торцевые разъемы чистые.

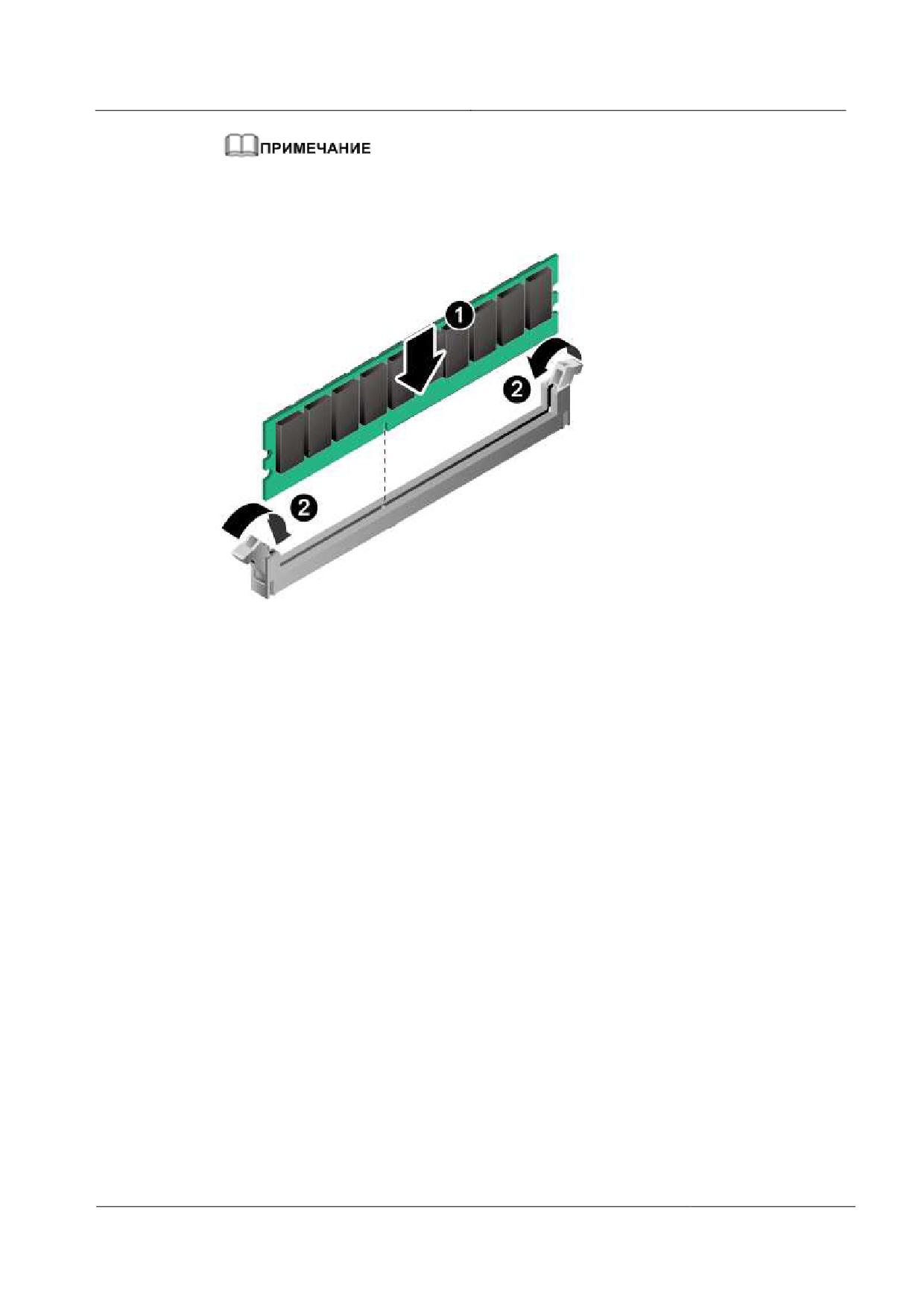

Рис. 5-52 Установка модуля памяти DIMM
Шаг 10 Установите воздуховод. Подробнее см. 3.8 Установка воздуховода.
Шаг 11 Установите крышку шасси. Подробнее см. 3.5 Установка крышки шасси.
Шаг 12 Установите сервер. Подробнее см. 4.4 Установка сервера.
Шаг 13 Подключите кабели питания. Подробнее см. 5.4 Блок питания переменного тока PSU.
Шаг 14 Включите питание сервера. Подробнее см. 3.1 Включение сервера.
Шаг 15 Войдите в веб-интерфейс iBMC и проверьте статус компонента. Более подробная
информация приведена в документе iBMC стоечного сервера HUAWEI (V250-V259).
Руководство пользователя.
Конец
5.12 Flexible NIC
Для установки Flexible NIC выполните следующие операции:
Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 5-53.
154
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-53 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 5-54.
155
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-54 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Снимите заглушку. См. Рис. 5-55.
156
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-55 Снятие заглушки
Шаг 7 Извлеките модуль жестких дисков (см. Рис. 5-56) или модуль райзер-карты (см. 3.9
Извлечение лотка райзер-карты) над платой NIC.
157
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

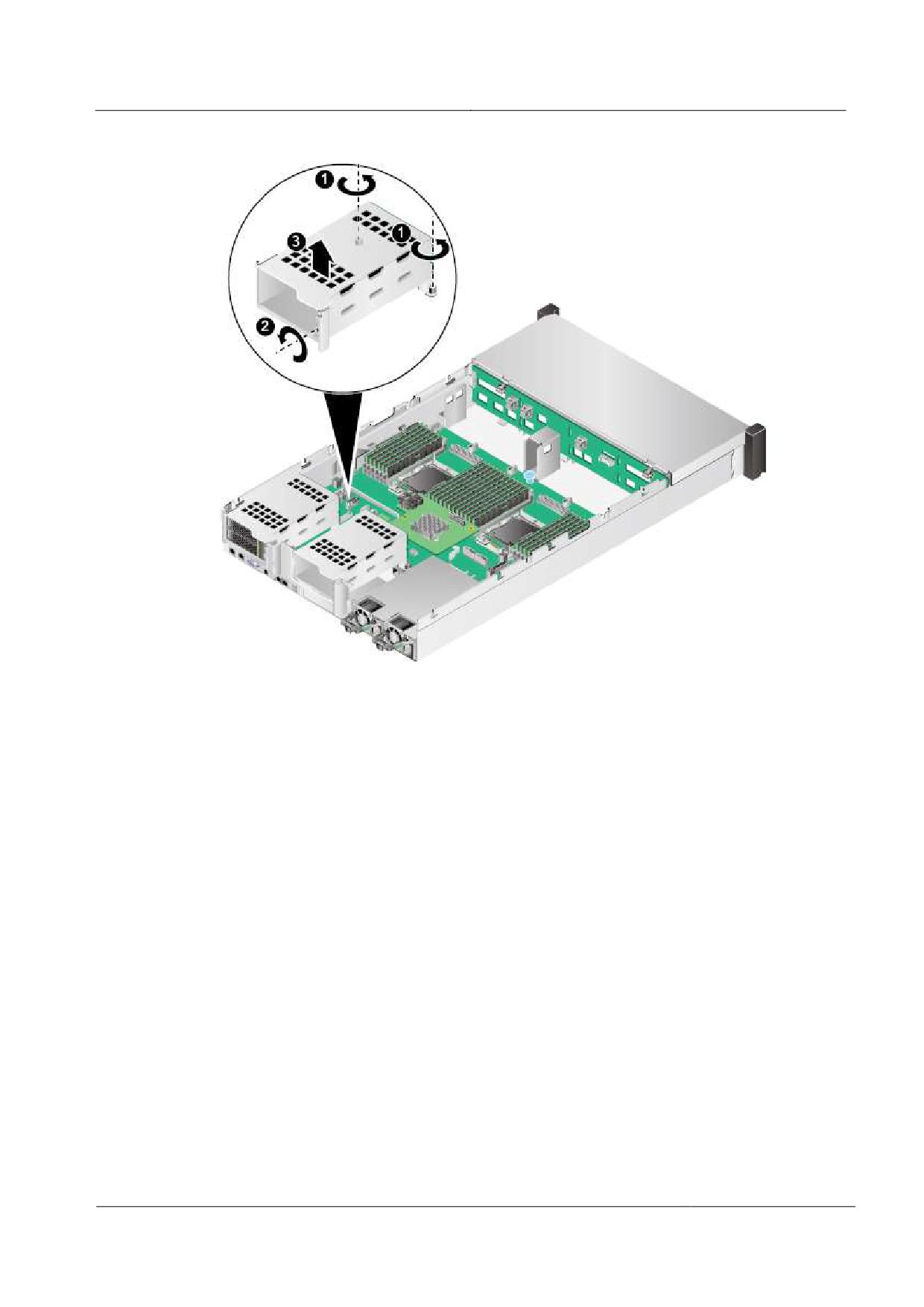

Рис. 5-56 Извлеките модуль задних жестких дисков.
Шаг 8 Возьмите запасную плату Flexible NIC из антистатического пакета.
Шаг 9 Используйте отвертку Phillips для установки панели NIC, снятой при замене.
Шаг 10 Вставляйте плату NIC горизонтально в шасси, пока она не подключится к разъему на
материнской плате. См. Рис. 5-57 (1).
158
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

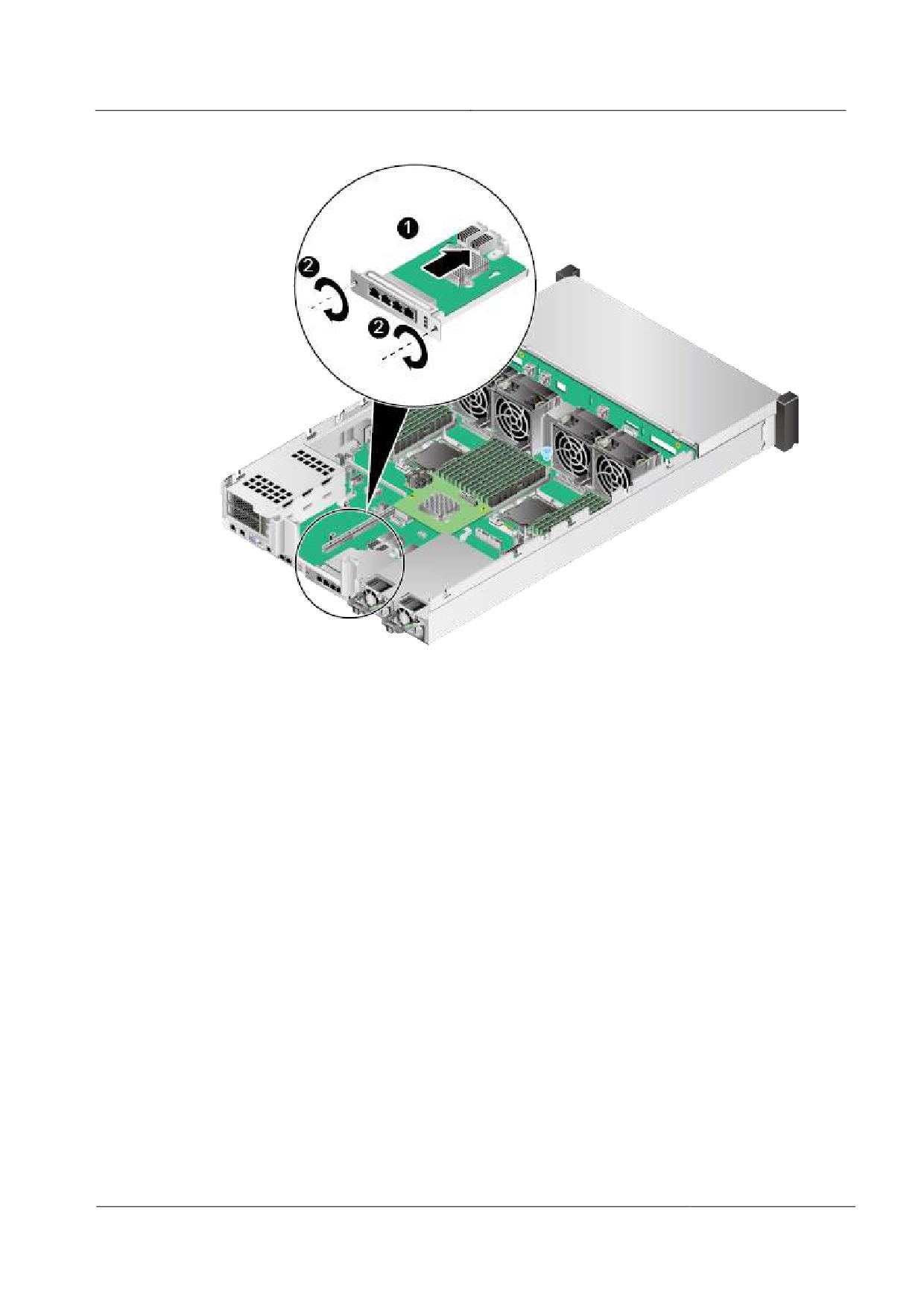

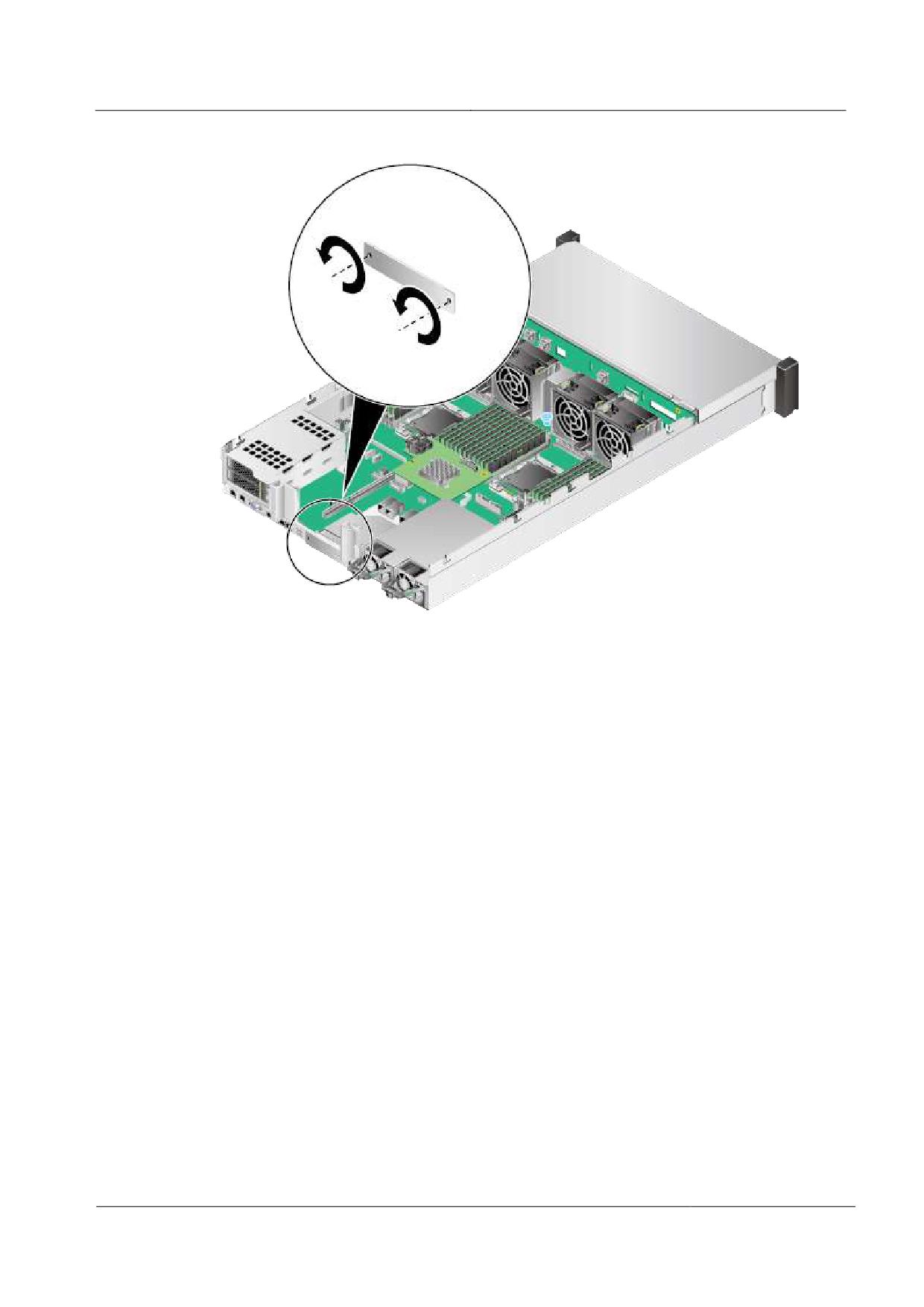

Рис. 5-57 Установка Flexible NIC
Шаг 11 С помощью крестовой отвертки затяните винты на плате NIC. См. Рис. 5-57 (2).
Шаг 12 Подсоедините сетевые кабели к NIC.
Шаг 13 Установите модуль жестких дисков (см. 5.13 Модуль задних жестких дисков) или
модуль райзер-карты (см. 3.10 Установка лотка райзер-карты) над платой NIC.
Шаг 14 Установите крышку шасси. Подробнее см. 3.5 Установка крышки шасси.
Шаг 15 Установите сервер. Подробнее см. 4.4 Установка сервера.
Шаг 16 Подключите кабели питания. Подробнее см. 5.4 Блок питания переменного тока PSU.
Шаг 17 Включите питание сервера. Подробнее см. 3.1 Включение сервера.
Шаг 18 Войдите в веб-интерфейс iBMC и проверьте статус компонента. Более подробная
информация приведена в документе iBMC стоечного сервера HUAWEI (V250-V259).
Руководство пользователя.
Конец
5.13 Модуль задних жестких дисков
Для установки модуля задних жестких дисков выполните следующие операции:
159
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 5-58.
Рис. 5-58 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 5-59.
160
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-59 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Достаньте запасной модуль жестких дисков из антистатического пакета.
Шаг 7 Установите модуль задних жестких дисков в шасси и затяните винты. См. Рис. 5-60.
161
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-60 Установка двухслотового модуля жестких дисков
Шаг 8 Установите все жесткие диски в модуль жестких дисков.
Шаг 9 Установите крышку шасси. Подробнее см. 3.5 Установка крышки шасси.
Шаг 10 Установите сервер. Подробнее см. 4.4 Установка сервера.
Шаг 11 Подключите кабели питания. Подробнее см. 5.4 Блок питания переменного тока PSU.
Шаг 12 Включите питание сервера. Подробнее см. 3.1 Включение сервера.
Шаг 13 Войдите в веб-интерфейс iBMC и проверьте статус компонента. Более подробная
информация приведена в документе iBMC стоечного сервера HUAWEI (V250-V259).
Руководство пользователя.
Конец
5.14 Левая монтажная проушина
Для установки левой монтажной проушины выполните следующие операции:
Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
162
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 5-61.
Рис. 5-61 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 5-62.
163
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-62 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Снимите воздуховод. Подробнее см. 3.7 Извлечение воздуховода.
Шаг 7 Достаньте запасную левую монтажную проушину из антистатического пакета.
Шаг 8 Проведите сигнальный кабель монтажной проушины через шасси по направлению
стрелки. См. Рис. 5-63 (1).
164
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-63 Установка левой монтажной проушины
Шаг 9 Подсоедините сигнальный кабель к разъему левой монтажной проушины на
материнской плате. См. Рис. 5-63 (2).
Шаг 10 Установите левую монтажную проушину по направлению стрелки. См. Рис. 5-63 (3).
Шаг 11 Затяните винты. См. Рис. 5-63 (4).
Шаг 12 Установите воздуховод. Подробнее см. 3.8 Установка воздуховода.
Шаг 13 Установите крышку шасси. Подробнее см. 3.5 Установка крышки шасси.
Шаг 14 Установите сервер. Подробнее см. 4.4 Установка сервера.
Шаг 15 Подключите кабели питания. Подробнее см. 5.4 Блок питания переменного тока PSU.
Шаг 16 Включите питание сервера. Подробнее см. 3.1 Включение сервера.
Конец
5.15 Правая монтажная проушина
Для установки правой монтажной проушины выполните следующие операции:
Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 5-64.
165
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-64 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 5-65.
166
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов
Рис. 5-65 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Снимите воздуховод. Подробнее см. 3.7 Извлечение воздуховода.
Шаг 7 Достаньте запасную правую монтажную проушину из антистатического пакета.
Шаг 8 Проведите сигнальный кабель монтажной проушины через шасси по направлению
стрелки. См. Рис. 5-66 (1).
167
Сервер 2288H V5
Руководство пользователя
5 Установка дополнительных компонентов

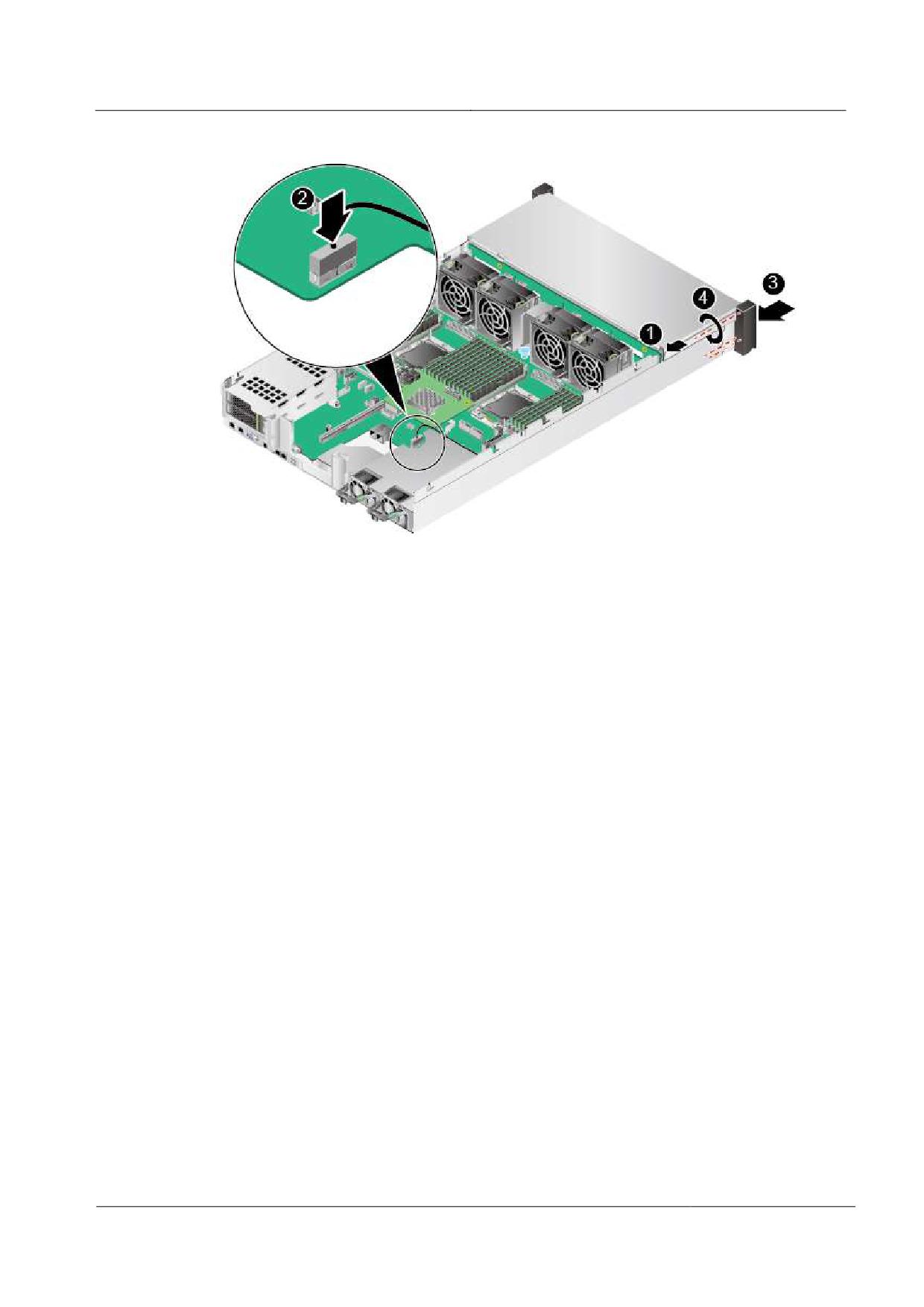

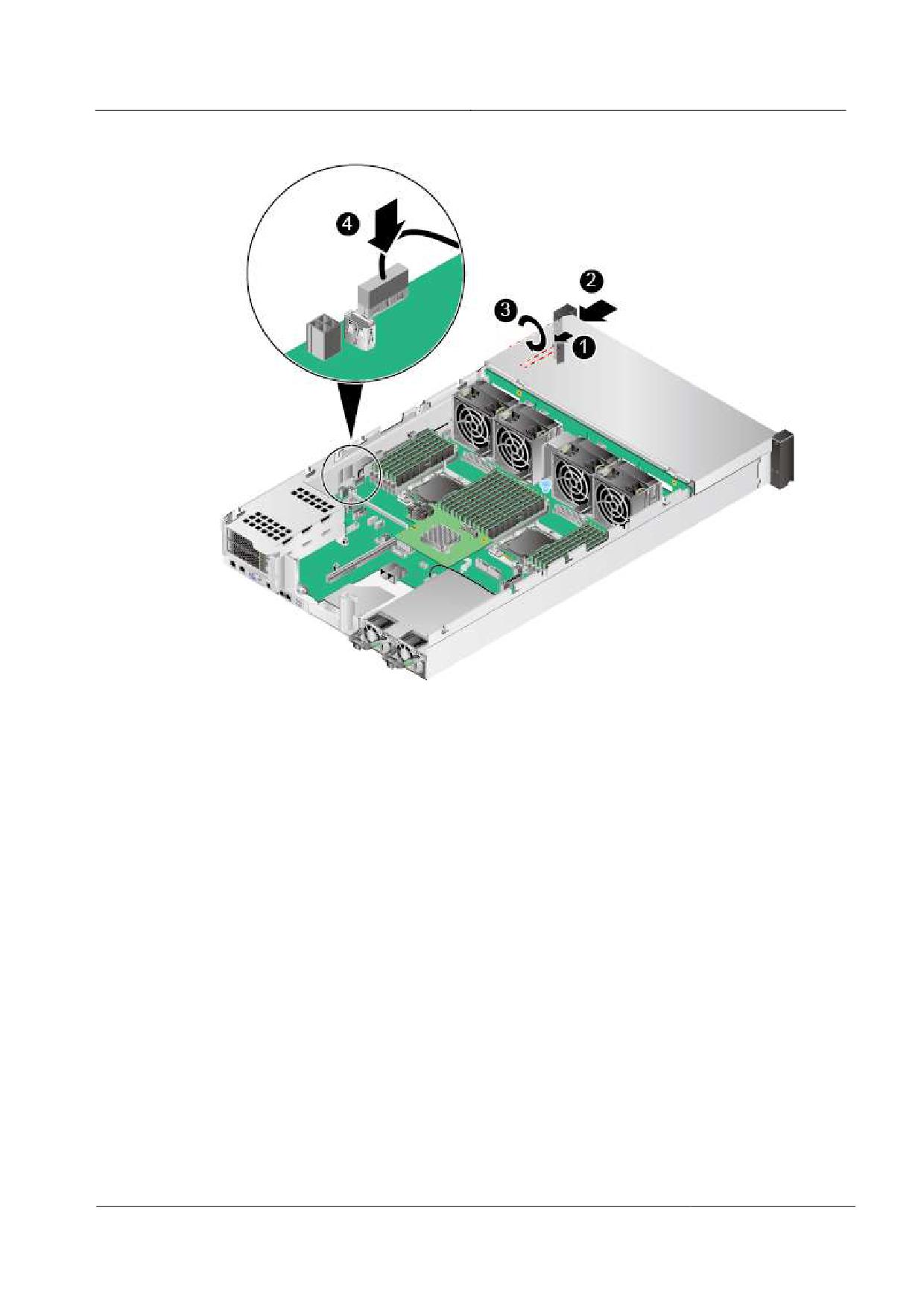

Рис. 5-66 Установка правой монтажной проушины
Шаг 9 Установите правую монтажную проушину по направлению стрелки. См. Рис. 5-66 (2).
Шаг 10 Затяните винты. См. Рис. 5-66 (3).
Шаг 11 Подсоедините сигнальный кабель к разъему правой монтажной проушины на
материнской плате. См. Рис. 5-66 (4).
Шаг 12 Установите воздуховод. Подробнее см. 3.8 Установка воздуховода.
Шаг 13 Установите крышку шасси. Подробнее см. 3.5 Установка крышки шасси.
Шаг 14 Установите сервер. Подробнее см. 4.4 Установка сервера.
Шаг 15 Подключите кабели питания. Подробнее см. 5.4 Блок питания переменного тока PSU.
Шаг 16 Включите питание сервера. Подробнее см. 3.1 Включение сервера.
Шаг 17 Включите питание сервера и убедитесь, что индикатор на правой монтажной проушине
не свидетельствует о наличии неисправности. Подробнее см. 2.2 Индикаторы и кнопки
на передней панели.
Конец
168
Сервер 2288H V5
6 Совместимость программного и аппаратного
Руководство пользователя
обеспечения
6
Совместимость программного и
аппаратного обеспечения
Для проверки совместимости программного и аппаратного обеспечения воспользуйтесь
Huawei Server Compatibility Checker.
ВНИМАНИЕ
Рекомендуется использовать компоненты, перечисленные в Huawei Server Compatibility
Checker. В противном случае работа сервера может быть нарушена. Техническая
поддержка и гарантия не распространяются на неисправности, вызванные
использованием несовместимых компонентов.
169
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
7
Подключение внутренних кабелей
О данной главе
В данном разделе кабельные соединения показаны на примере RAID-контроллера на материнской
плате, так как они являются стандартными.
7.1 Подключение внутренних кабелей для сервера с восемью жесткими дисками 2,5
дюйма
7.2 Подключение внутренних кабелей для сервера с двенадцатью дополнительными
жесткими дисками 3,5 дюйма
7.3 Подключение внутренних кабелей для сервера с двадцатью четырьмя жесткими
дисками 2,5 дюйма
7.4 Подключение внутренних кабелей для сервера с двадцатью пятью жесткими
дисками 2,5 дюйма
7.5 Подключение внутренних кабелей для райзер-карты в модуле ввода-вывода 3
170
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
7.1 Подключение внутренних кабелей для сервера с
восемью жесткими дисками 2,5 дюйма
Подключение кабелей дисковода DVD-RW

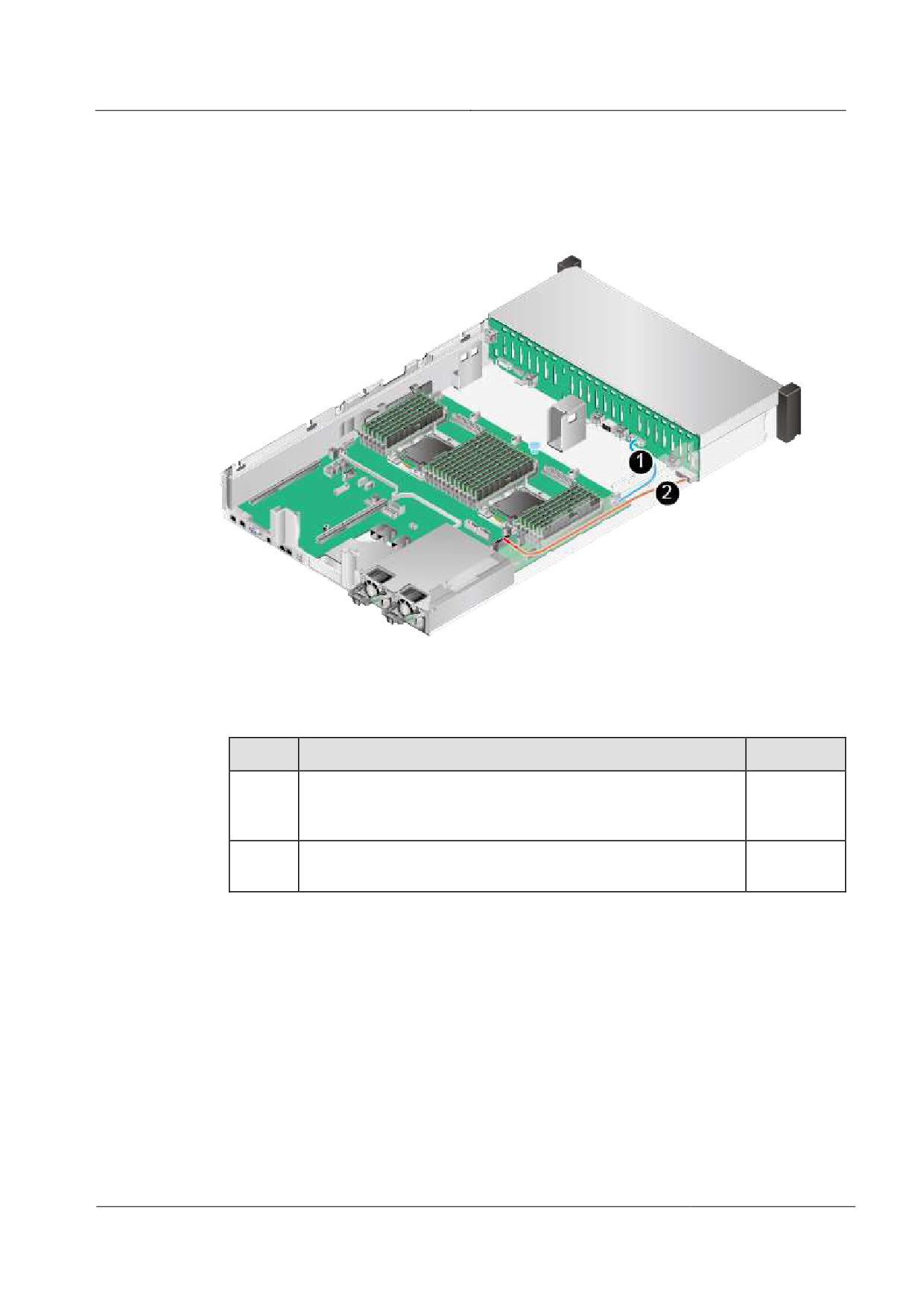

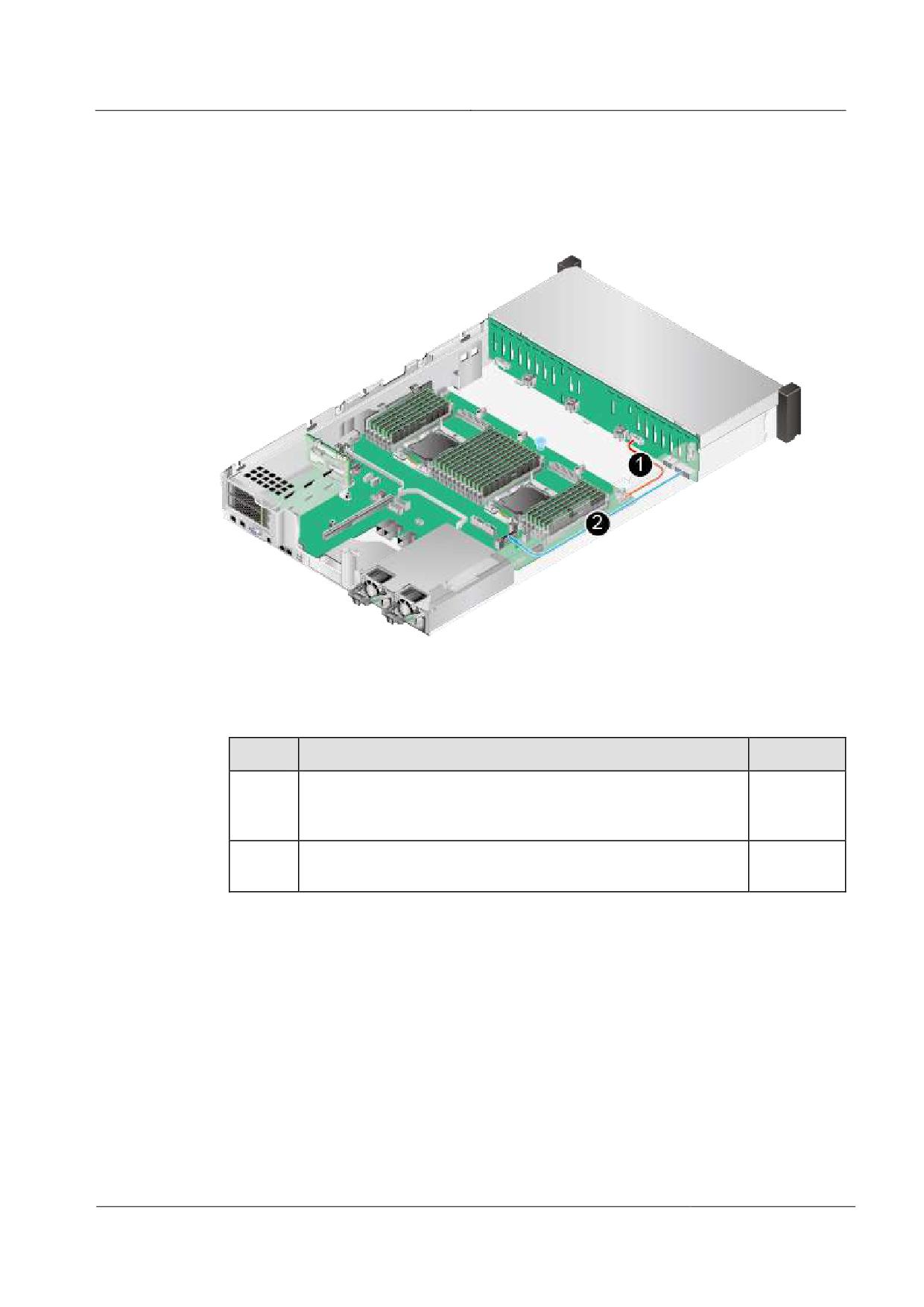

Рис. 7-1 Схема кабелей дисковода DVD-RW
Табл. 7-1 Описание кабелей дисковода DVD-RW
№
Описание
BOM-код
1
Сигнальный кабель, соединяющий дисковод DVD-RW с
04050689
материнской платой
2
Кабель питания, соединяющий дисковод DVD-RW с
объединительной платой передних жестких дисков
171
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей

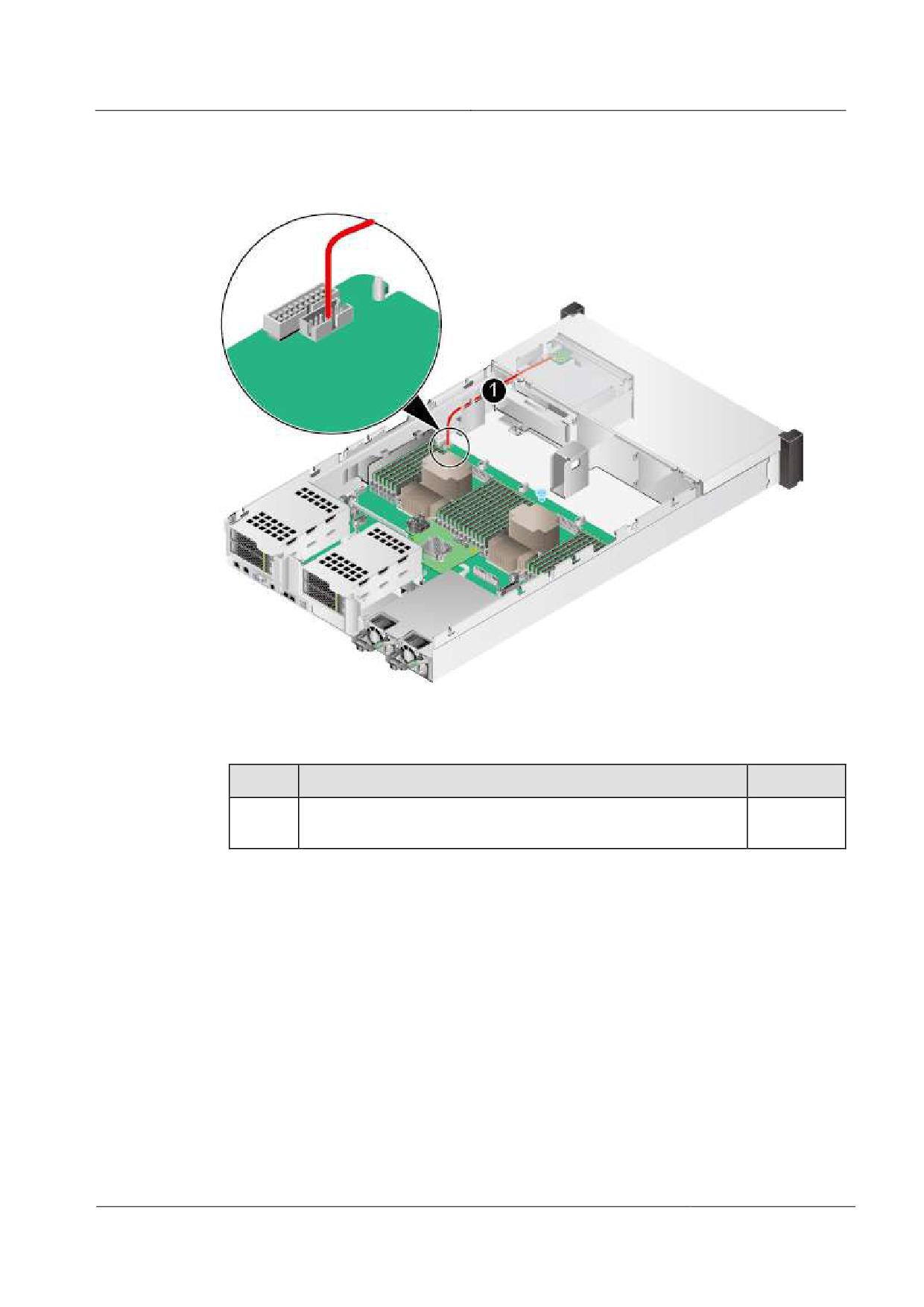

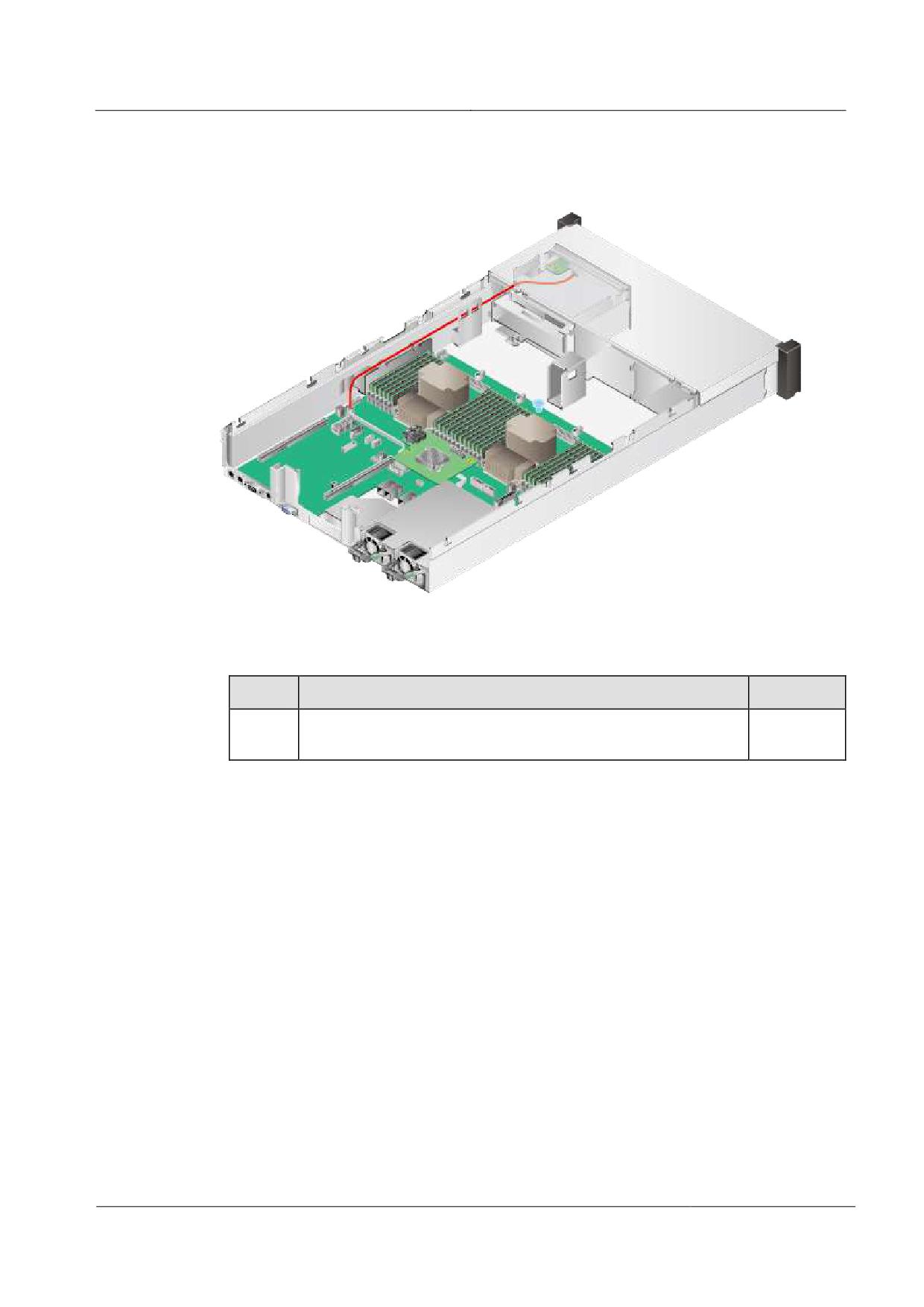

Подключение кабелей USB-устройства
Рис. 7-2 Схема подключения кабелей USB-устройства
Табл. 7-2 Описание подключения кабелей USB-устройства
№
Описание
BOM-код
1
Сигнальный кабель, соединяющий USB-устройство с
04051947
материнской платой
172
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение кабелей платы VGA
Рис. 7-3 Описание кабелей платы VGA
Табл. 7-3 Описание кабелей платы VGA
№
Описание
BOM-код
1
Сигнальный кабель, соединяющий плату VGA с материнской
04051924
платой
173
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей

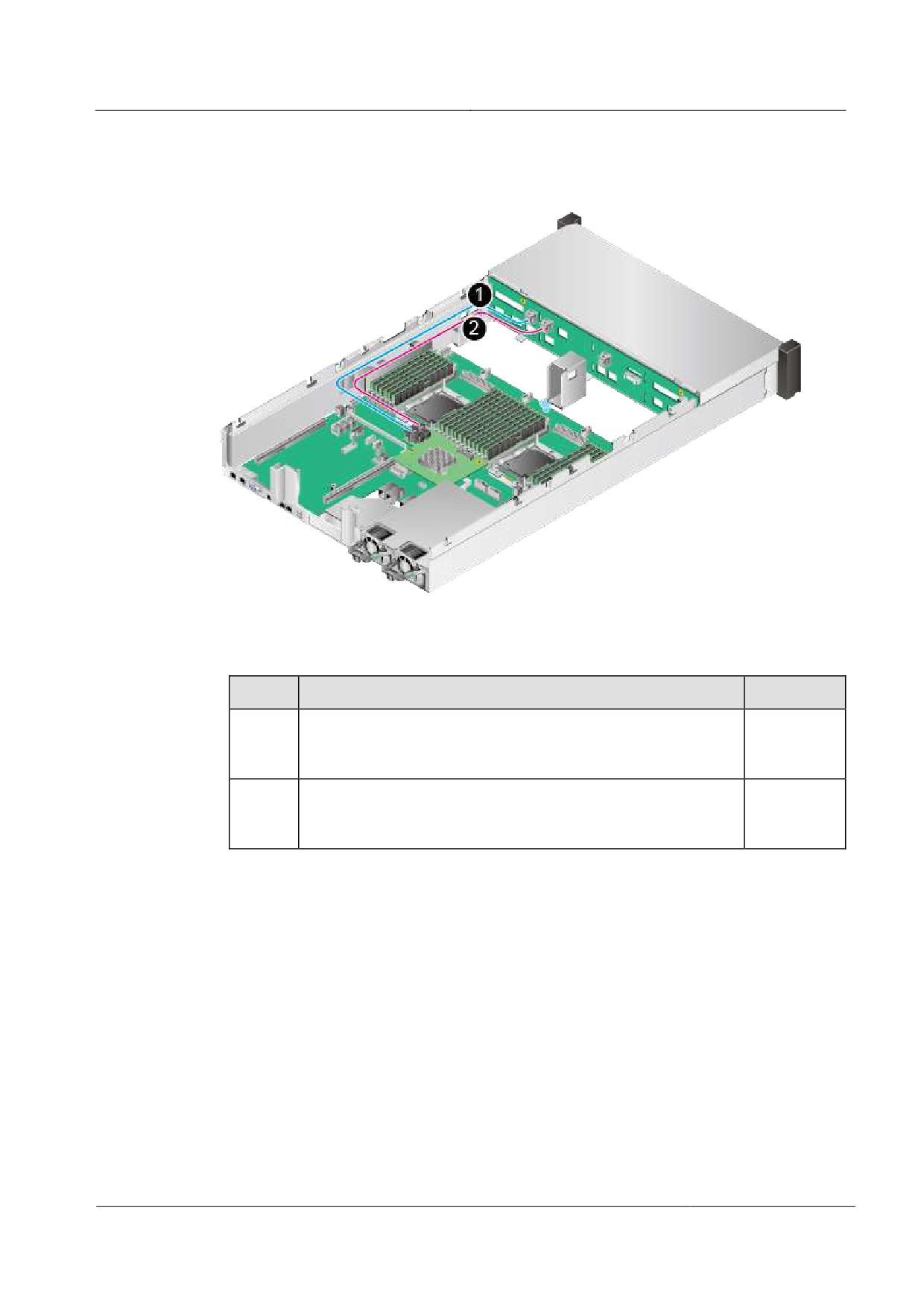

Подключение кабелей левой и правой монтажных проушин

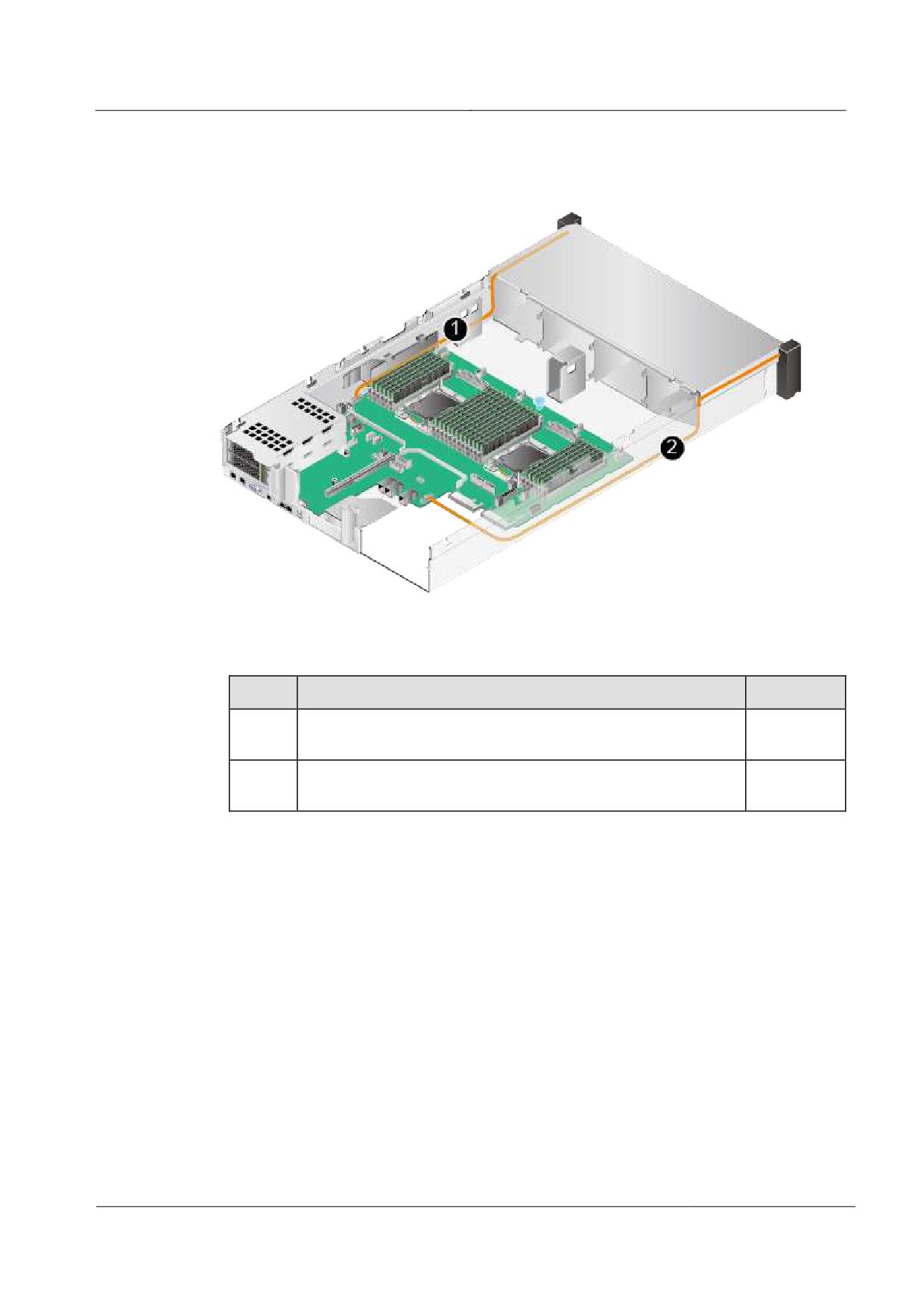

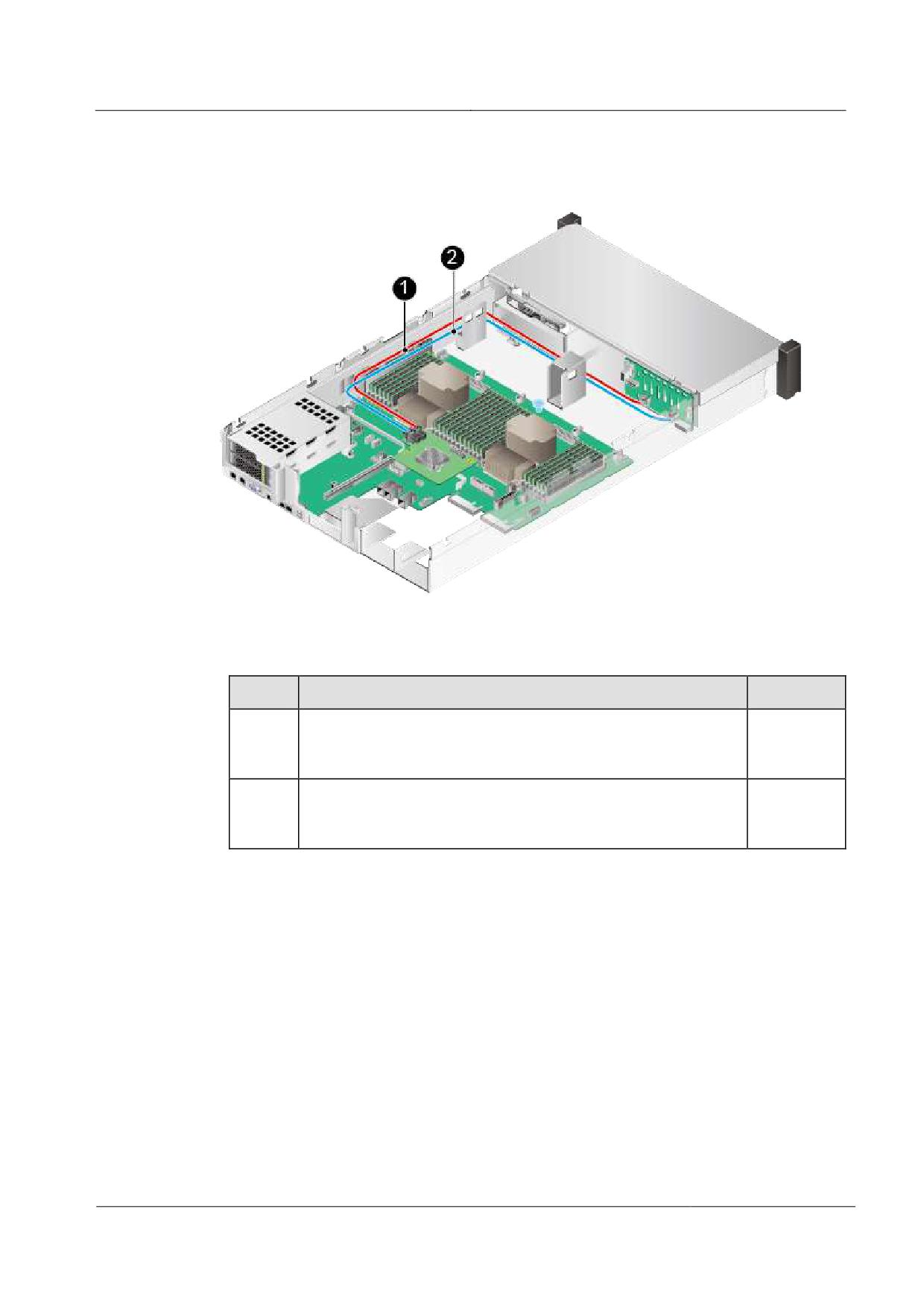

Рис. 7-4 Схема подключения кабелей левой и правой монтажных проушин
Табл. 7-4 Схема подключения кабелей левой и правой монтажных проушин
№
Описание
BOM-код
1
Сигнальный кабель, соединяющий индикаторную плату
04051922
правой монтажной проушины с материнской платой
2
Сигнальный кабель, соединяющий USB-плату левой
04051921
монтажной проушины с материнской платой
174
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей

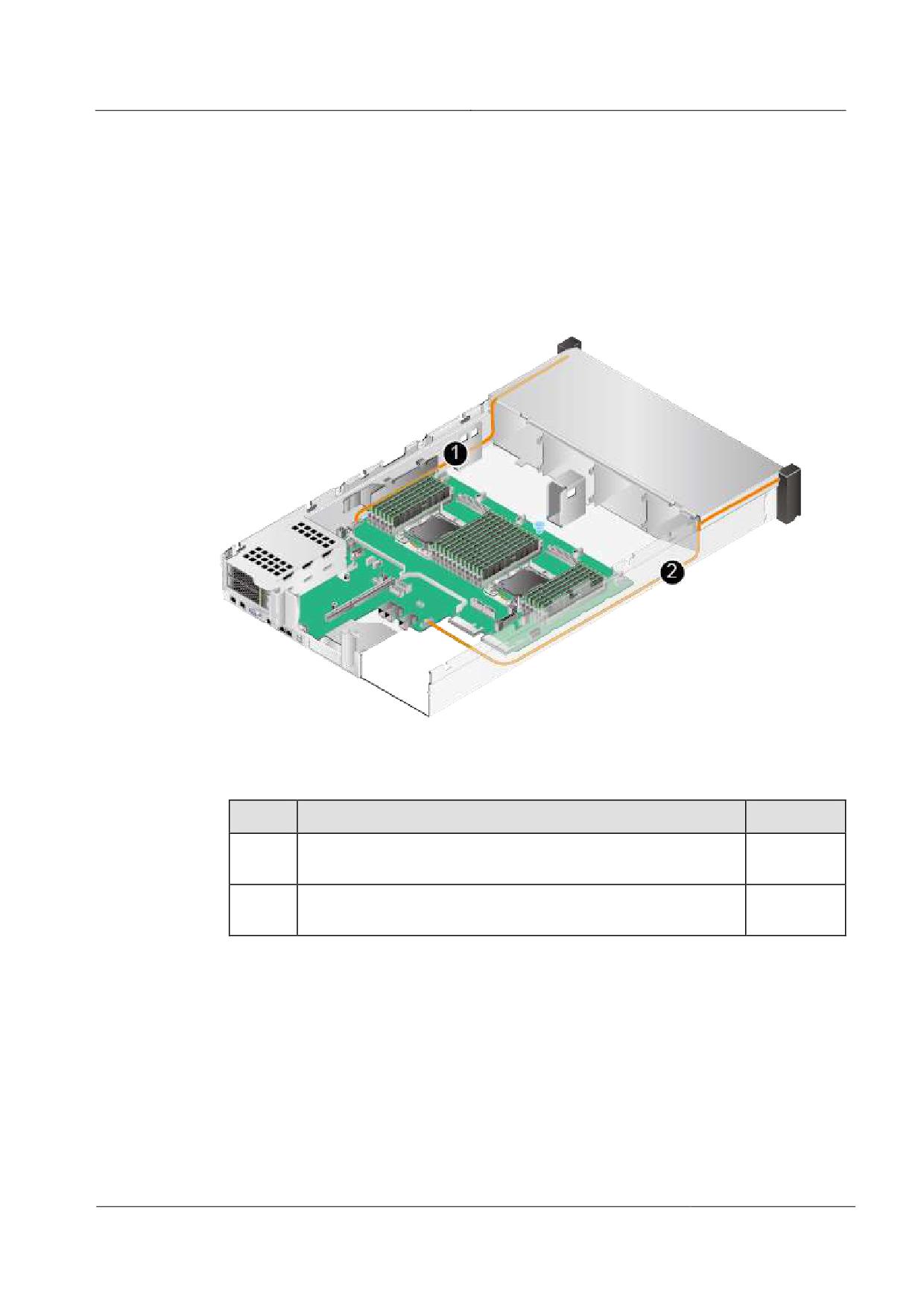

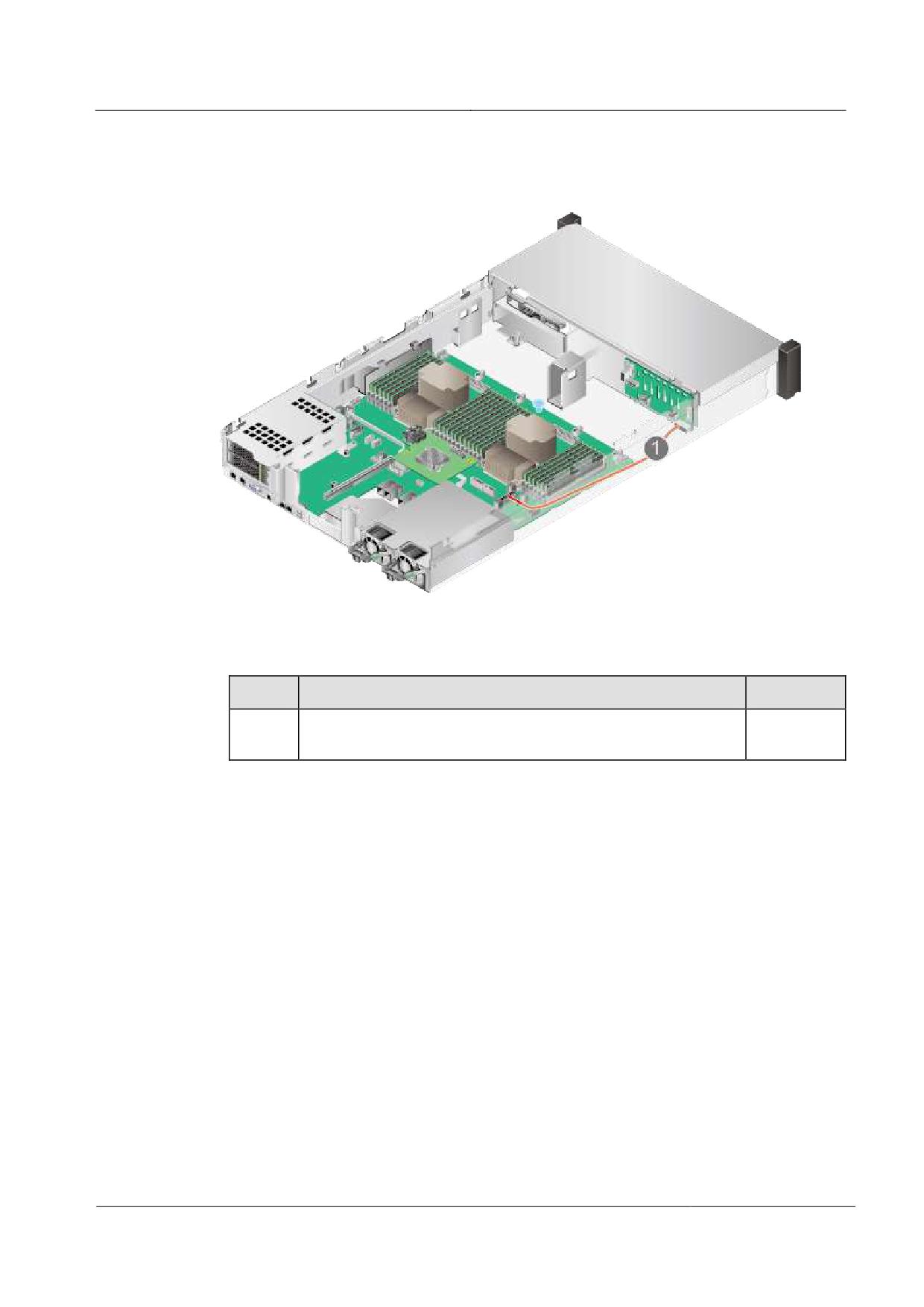

Подключение кабелей питания объединительной платы жестких дисков

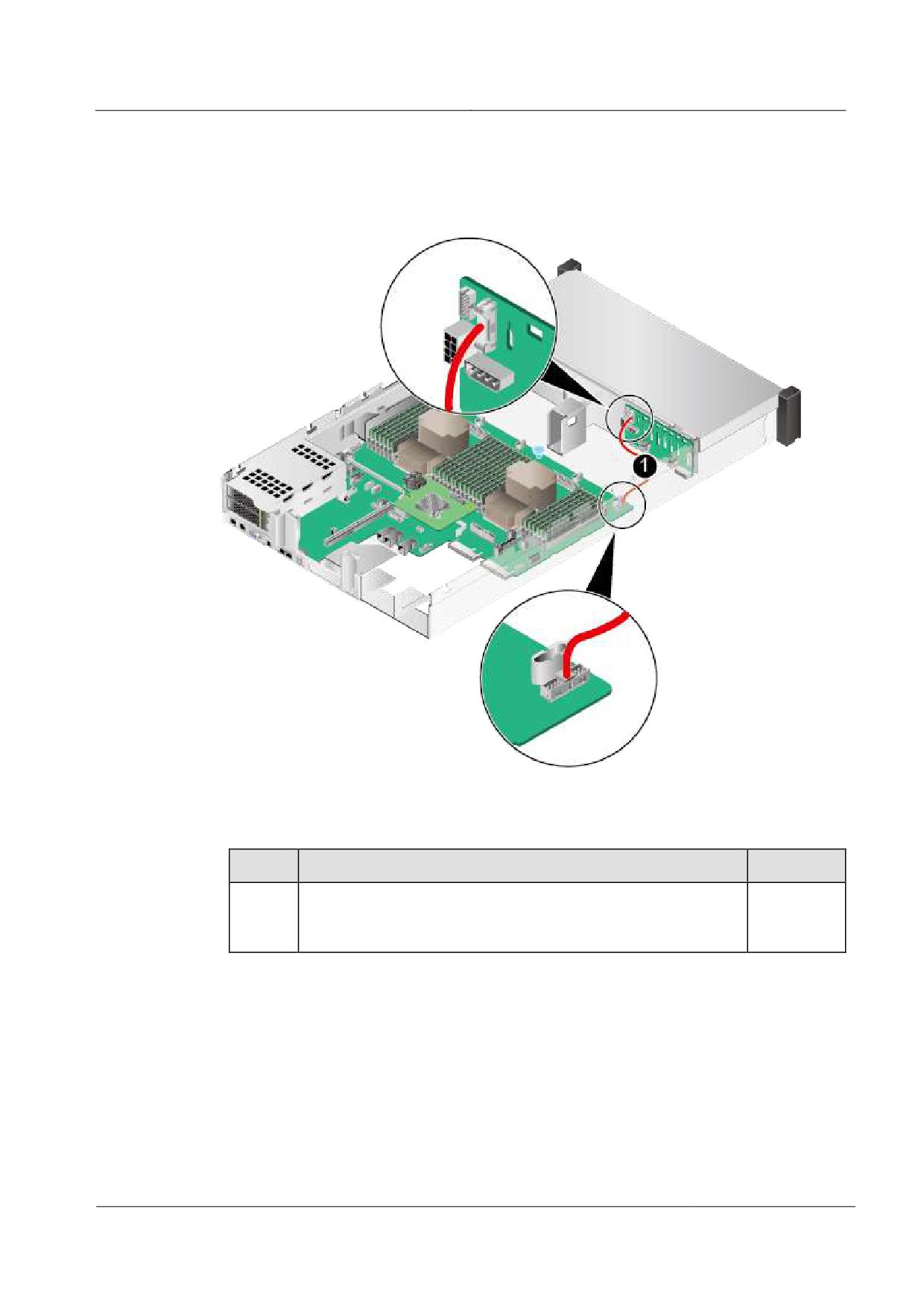

Рис. 7-5 Схема подключения кабелей питания объединительной платы жестких дисков
Табл. 7-5 Описание кабелей питания объединительной платы жестких дисков
№
Описание
BOM-код
1
Кабель питания, соединяющий объединительную плату
04051989
передних жестких дисков с материнской платой
175
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей

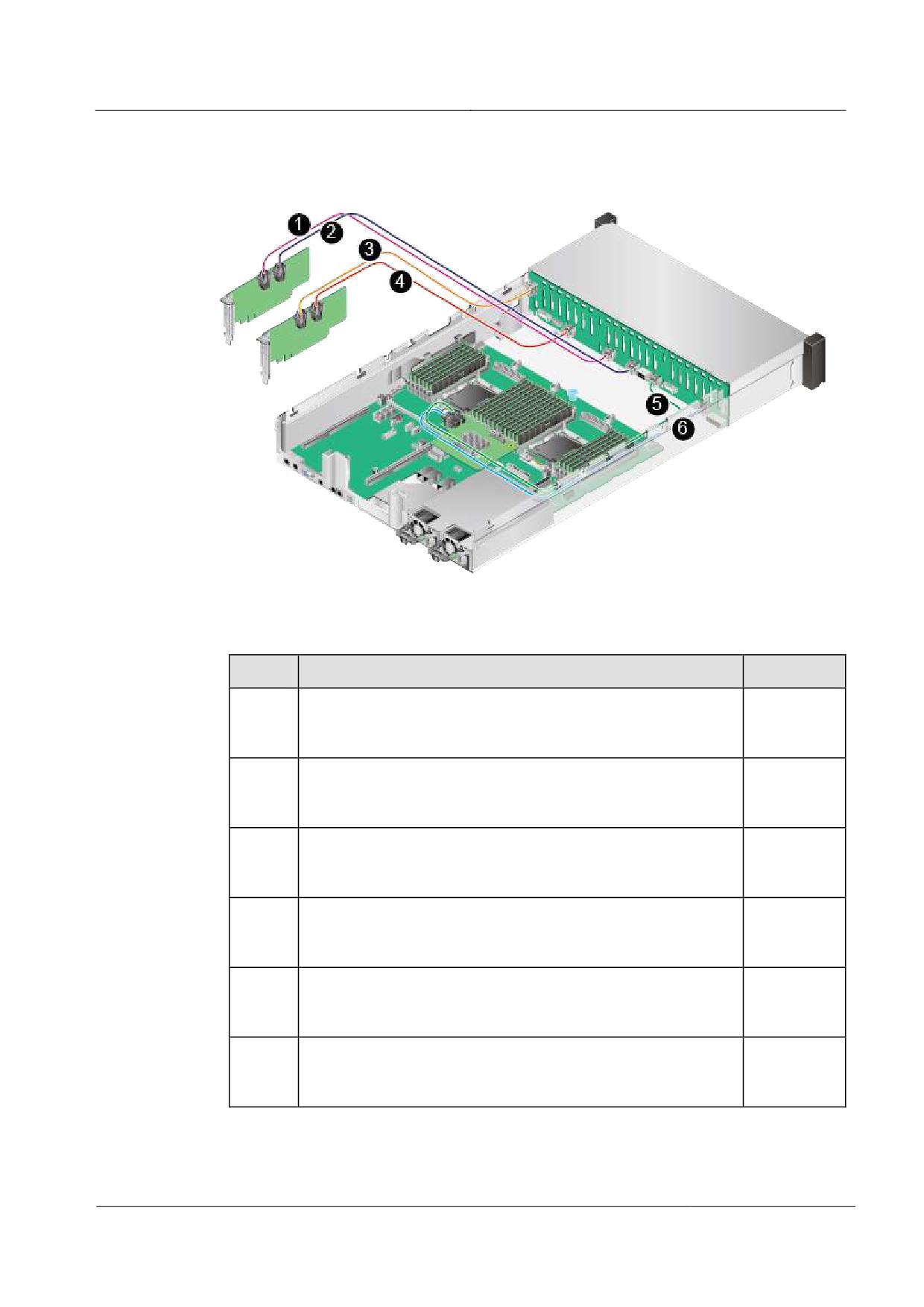

Подключение сигнальных кабелей объединительной платы жестких
дисков
Рис. 7-6 Описание сигнальных кабелей объединительной платы жестких дисков
Табл. 7-6 Описание сигнальных кабелей объединительной платы жестких дисков
№
Описание
BOM-код
1
Сигнальный кабель индикатора, соединяющий
04051923
объединительную плату передних жестких дисков с
материнской платой
176
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение сигнального кабеля SAS
Рис. 7-7 Схема подключения сигнальных кабелей SAS
Табл. 7-7 Схема подключения сигнальных кабелей SAS
№
Описание
BOM-код
1
Кабель SAS, соединяющий порт PORT B объединительной
04051021
платы передних жестких дисков с портом PORT B RAID-
контроллера на материнской плате
2
Кабель SAS, соединяющий порт PORT A объединительной
04051021
платы передних жестких дисков с портом PORT A RAID-
контроллера на материнской плате
177
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
7.2 Подключение внутренних кабелей для сервера с
двенадцатью дополнительными жесткими дисками
3,5 дюйма
Подключение кабелей левой и правой монтажных проушин
Рис. 7-8 Схема подключения кабелей левой и правой монтажных проушин
Табл. 7-8 Описание подключения кабелей левой и правой монтажных проушин
№
Описание
BOM-код
1
Сигнальный кабель, соединяющий индикаторную плату
04051922
правой монтажной проушины с материнской платой
2
Сигнальный кабель, соединяющий USB-плату левой
04051921
монтажной проушины с материнской платой
178
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение сигнальных кабелей и кабелей питания объединительной
платы жестких дисков
Рис. 7-9 Схема подключения сигнальных кабелей и кабелей питания объединительной
платы жестких дисков
Табл. 7-9 Описание подключения сигнальных кабелей и кабелей питания объединительной
платы жестких дисков
№
Описание
BOM-код
1
Сигнальный кабель индикатора, соединяющий
04051923
объединительную плату передних жестких дисков с
материнской платой
2
Кабель питания, соединяющий объединительную плату
04051989
передних жестких дисков с материнской платой
179
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение сигнального кабеля SAS
Рис. 7-10 Схема подключения сигнальных кабелей SAS
Табл. 7-10 Описание подключения сигнальных кабелей SAS
№
Описание
BOM-код
1
Кабель SAS, соединяющий порт PORT A объединительной
04051018
платы передних жестких дисков с портом PORT A RAID-
контроллера на материнской плате
2
Кабель SAS, соединяющий порт PORT B объединительной
04051018
платы передних жестких дисков с портом PORT B RAID-
контроллера на материнской плате
180
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение кабелей объединительной платы задних жестких дисков (1)

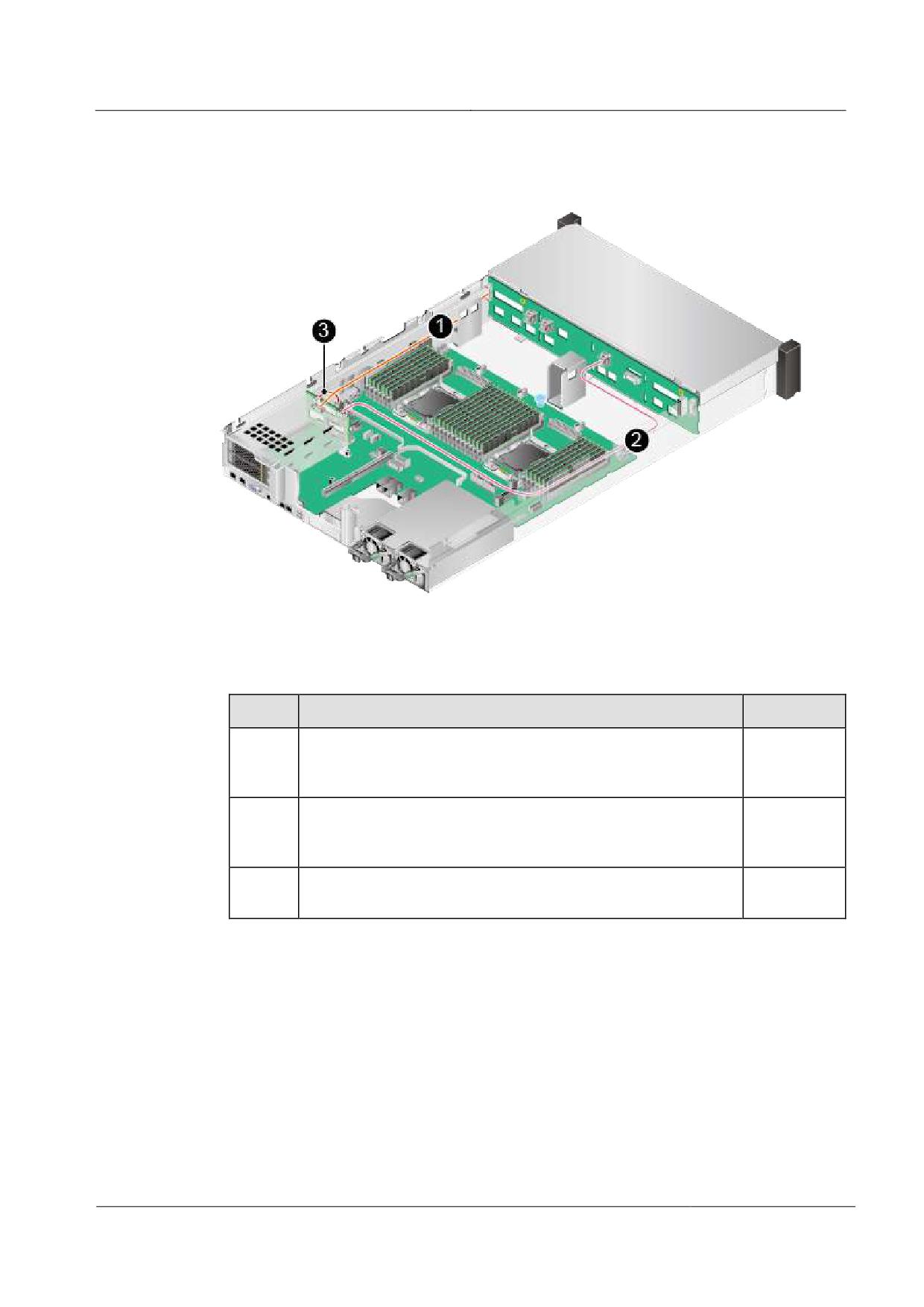

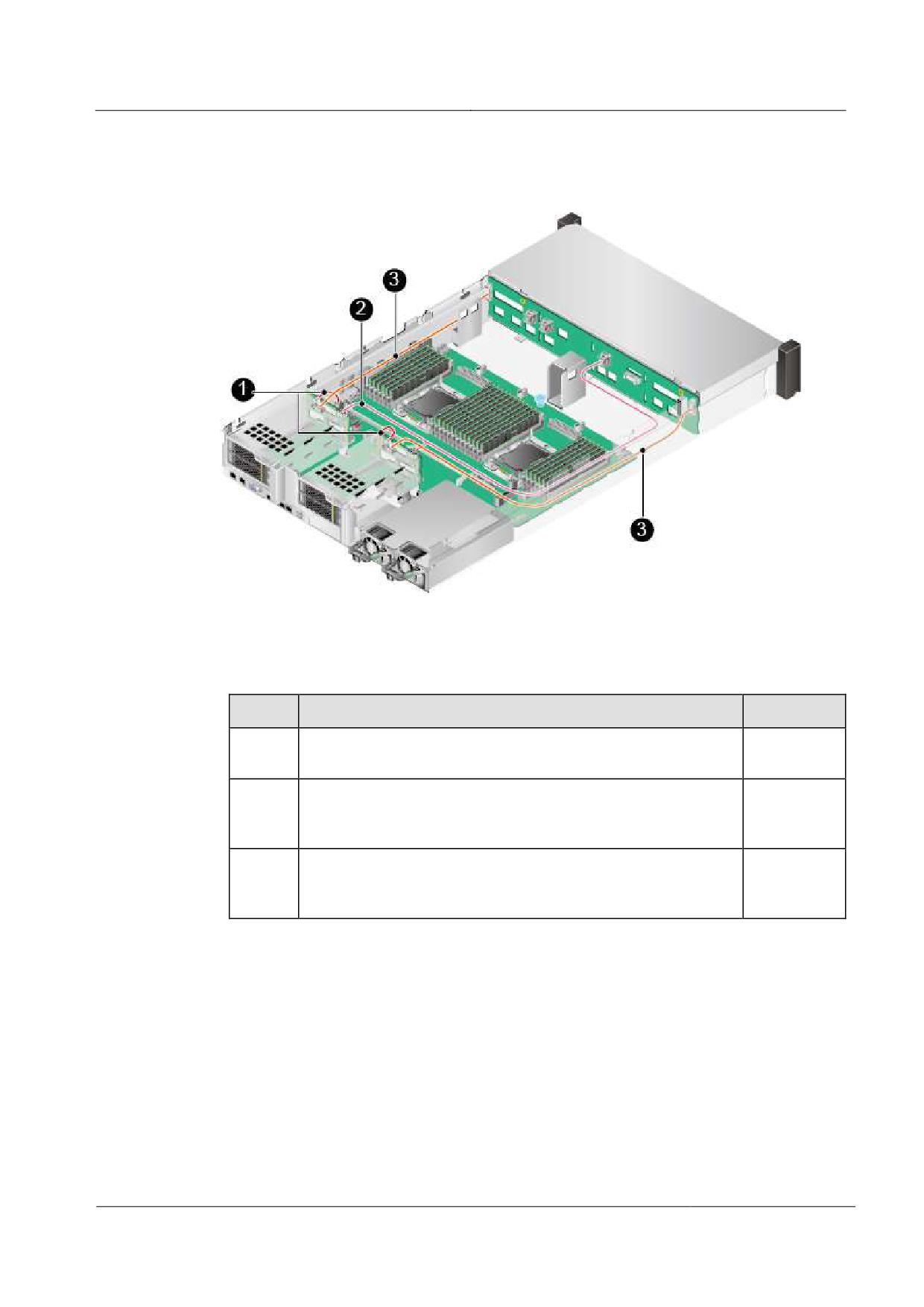

Рис. 7-11 Схема подключения кабелей объединительной платы задних жестких дисков (1)
Табл. 7-11 Описание подключения кабелей объединительной платы задних жестких дисков
(1)
№
Описание
BOM-код
1
Сигнальный кабель индикатора, соединяющий
04051053
объединительную плату передних жестких дисков с
объединительной платой задних жестких дисков
2
Кабель SAS, соединяющий объединительную плату
04051934
передних жестких дисков с объединительной платой задних
жестких дисков
3
Кабель питания, соединяющий объединительную плату
04150448-
задних жестких дисков с материнской платой
001
181
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение кабелей объединительной платы задних жестких дисков (2)
Рис. 7-12 Схема подключения кабелей объединительной платы задних жестких дисков (2)
Табл. 7-12 Описание подключения кабелей объединительной платы задних жестких дисков
(2)
№
Описание
BOM-код
1
Кабель питания, соединяющий объединительную плату
04150448-
задних жестких дисков с материнской платой
001
2
Кабель SAS, соединяющий объединительную плату
04051934
передних жестких дисков с объединительной платой задних
жестких дисков
3
Сигнальный кабель индикатора, соединяющий
04051053
объединительную плату передних жестких дисков с
объединительной платой задних жестких дисков
182
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
7.3 Подключение внутренних кабелей для сервера с
двадцатью четырьмя жесткими дисками 2,5 дюйма
Подключение кабелей левой и правой монтажных проушин
Рис. 7-13 Схема подключения кабелей левой и правой монтажных проушин
Табл. 7-13 Описание подключения кабелей левой и правой монтажных проушин
№
Описание
BOM-код
1
Сигнальный кабель, соединяющий индикаторную плату
04051922
правой монтажной проушины с материнской платой
2
Сигнальный кабель, соединяющий USB-плату левой
04051921
монтажной проушины с материнской платой
183
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение сигнальных кабелей и кабелей питания объединительной
платы жестких дисков
Рис. 7-14 Схема подключения сигнальных кабелей и кабелей питания объединительной
платы жестких дисков
Табл. 7-14 Описание подключения сигнальных кабелей и кабелей питания
объединительной платы жестких дисков
№
Описание
BOM-код
1
Сигнальный кабель индикатора, соединяющий
04051923
объединительную плату передних жестких дисков с
материнской платой
2
Кабель питания, соединяющий объединительную плату
04051989
передних жестких дисков с материнской платой
184
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение сигнального кабеля SAS
Рис. 7-15 Схема подключения сигнальных кабелей SAS
Табл. 7-15 Описание подключения сигнальных кабелей SAS
№
Описание
BOM-код
1
Кабель SAS, соединяющий порт PORT 2B объединительной
04051018
платы жестких дисков с портом PORT B стандартного
RAID-контроллера 1
2
Кабель SAS, соединяющий порт PORT 2A объединительной
04051018
платы жестких дисков с портом PORT A стандартного
RAID-контроллера 1
3
Кабель SAS, соединяющий порт PORT 3B объединительной
04051018
платы жестких дисков с портом PORT B стандартного
RAID-контроллера 2
4
Кабель SAS, соединяющий порт PORT 3A объединительной
04051018
платы жестких дисков с портом PORT A стандартного
RAID-контроллера 2
5
Кабель SAS, соединяющий порт PORT 1B объединительной
04051021
платы жестких дисков с портом PORT B RAID-контроллера
на материнской плате
6
Кабель SAS, соединяющий порт PORT 1A объединительной
04051021
платы жестких дисков с портом PORT A RAID-контроллера
на материнской плате
185
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Стандартный RAID-контроллер может устанавливаться только в модуль ввода-вывода 1 или 2.
Подключение кабелей USB и VGA

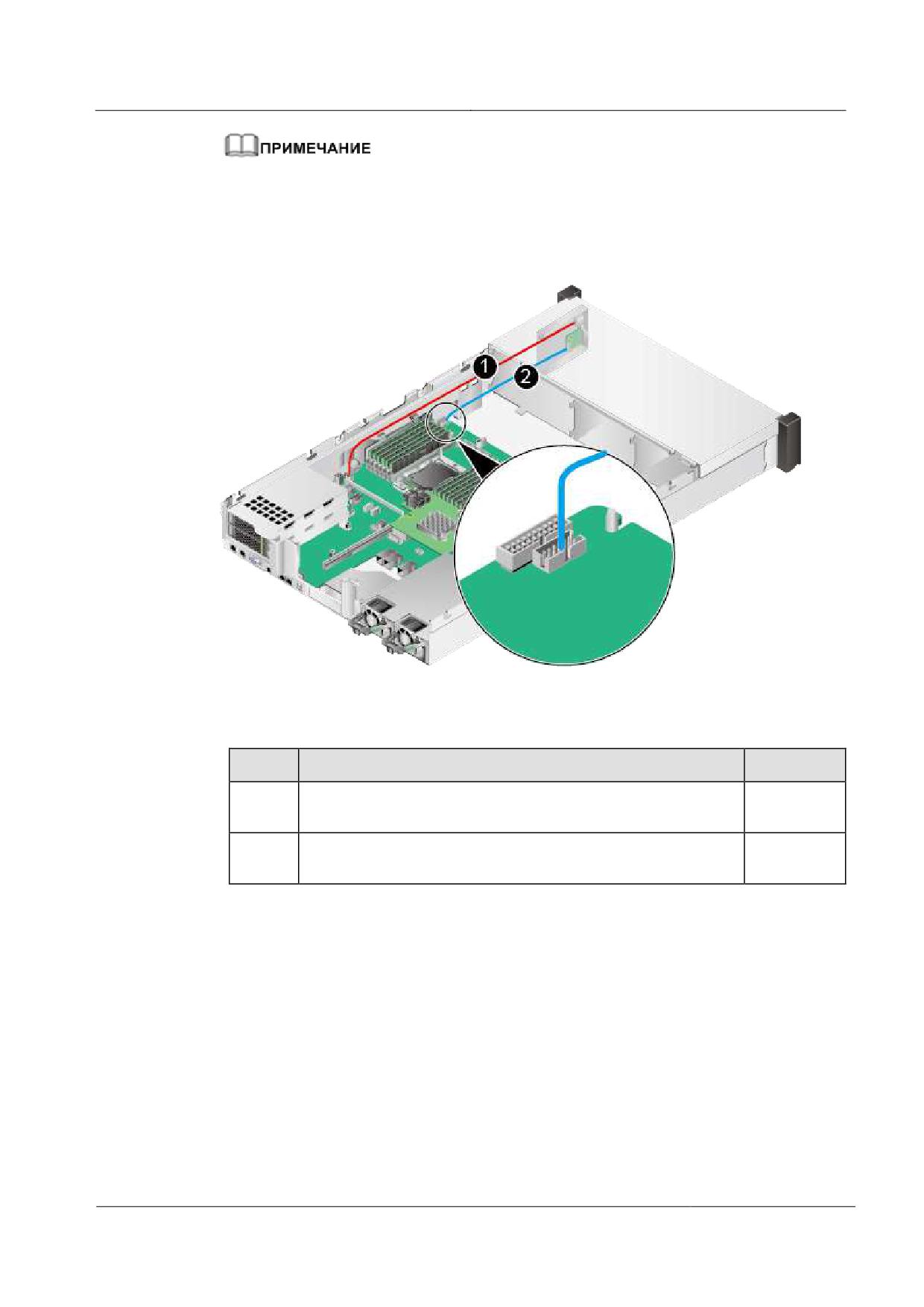

Рис. 7-16 Схема подключения кабелей USB и VGA
Табл. 7-16 Описание подключения сигнальных кабелей SAS
№
Описание
BOM-код
1
Сигнальный кабель, соединяющий USB-порт материнской
04051947
платы с передней панелью
2
Сигнальный кабель, соединяющий плату VGA с
04051924
материнской платой
186
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
7.4 Подключение внутренних кабелей для сервера с
двадцатью пятью передними жесткими дисками 2,5
дюйма
Подключение кабелей левой и правой монтажных проушин

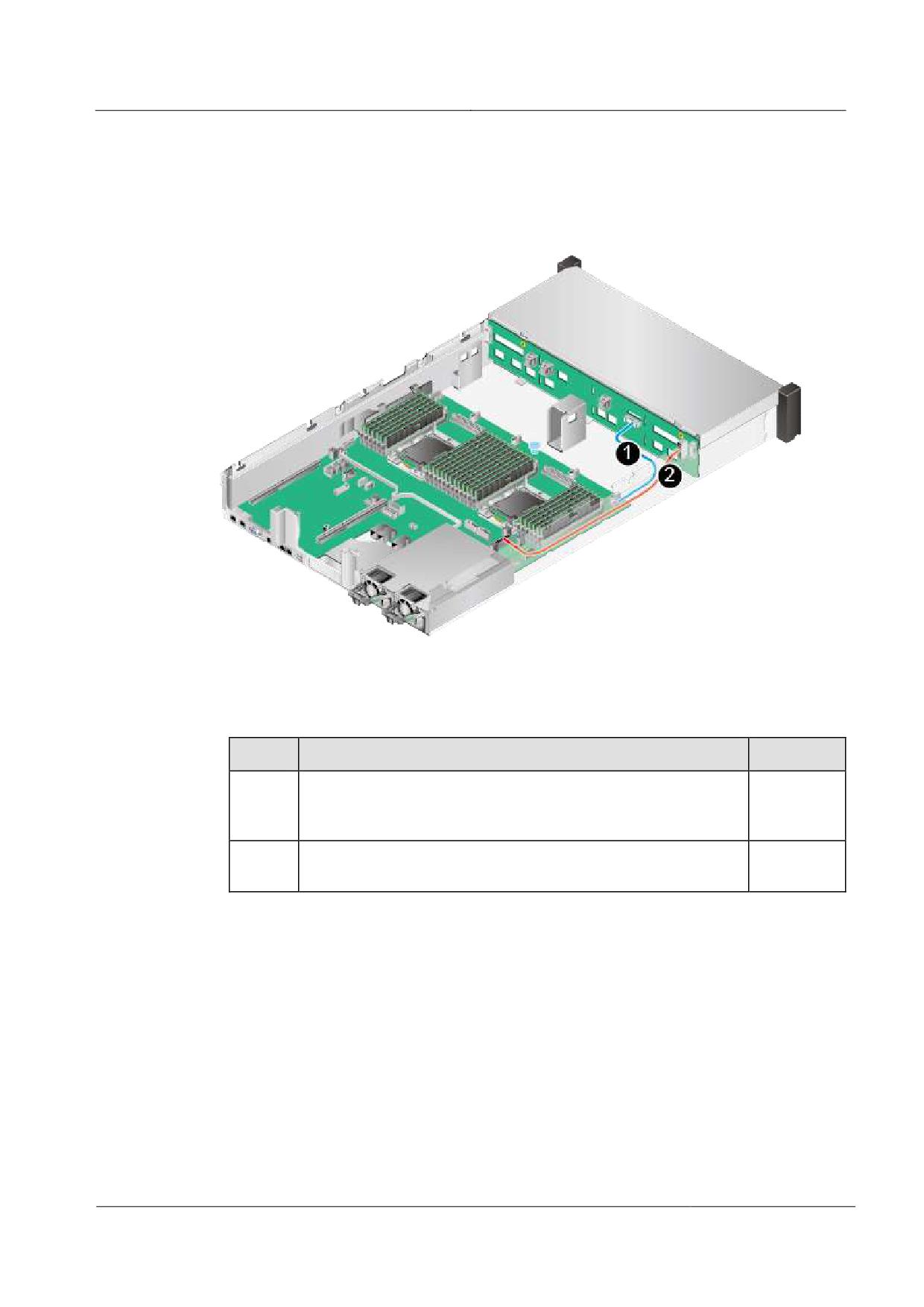

Рис. 7-17 Схема подключения кабелей левой и правой монтажных проушин
Табл. 7-17 Описание подключения кабелей левой и правой монтажных проушин
№
Описание
BOM-код
1
Сигнальный кабель, соединяющий индикаторную плату
04051922
правой монтажной проушины с материнской платой
2
Сигнальный кабель, соединяющий USB-плату левой
04051921
монтажной проушины с материнской платой
187
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение сигнальных кабелей и кабелей питания объединительной
платы жестких дисков

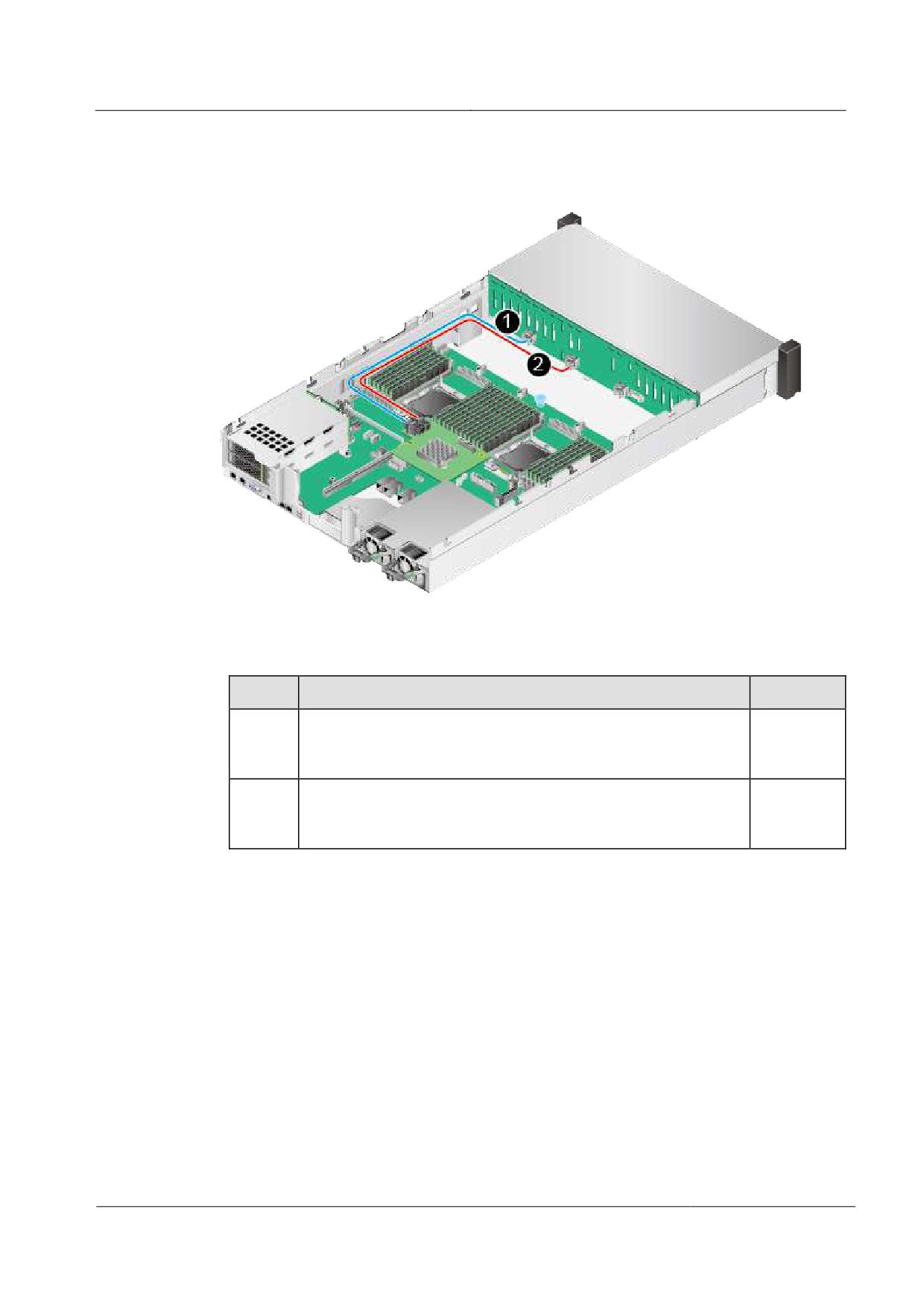

Рис. 7-18 Схема подключения сигнальных кабелей и кабелей питания объединительной
платы жестких дисков
Табл. 7-18 Описание подключения сигнальных кабелей и кабелей питания
объединительной платы жестких дисков
№
Описание
BOM-код
1
Сигнальный кабель индикатора, соединяющий
04051923
объединительную плату передних жестких дисков с
материнской платой
2
Кабель питания, соединяющий объединительную плату
04051989
передних жестких дисков с материнской платой
188
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение сигнального кабеля SAS
Рис. 7-19 Схема подключения сигнальных кабелей SAS
Табл. 7-19 Описание подключения сигнальных кабелей SAS
№
Описание
BOM-код
1
Кабель SAS, соединяющий порт PORT A объединительной
04051018
платы жестких дисков с портом PORT A RAID-контроллера
на материнской плате
2
Кабель SAS, соединяющий порт PORT B объединительной
04051018
платы жестких дисков с портом PORT B RAID-контроллера
на материнской плате
189
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
Подключение кабелей объединительной платы задних жестких дисков
Рис. 7-20 Схема кабелей объединительной платы задних жестких дисков
Табл. 7-20 Описание кабелей объединительной платы задних жестких дисков
№
Описание
BOM-код
1
Сигнальный кабель индикатора, соединяющий
04051053
объединительную плату передних жестких дисков с
объединительной платой задних жестких дисков
2
Кабель питания, соединяющий объединительную плату
04150448-
задних жестких дисков с материнской платой
001
3
Кабель SAS, соединяющий объединительную плату задних
04051934
жестких дисков с объединительной платой передних жестких
дисков
190
Сервер 2288H V5
Руководство пользователя
7 Подключение внутренних кабелей
7.5 Подключение внутренних кабелей для райзер-
карты в модуле ввода-вывода 3

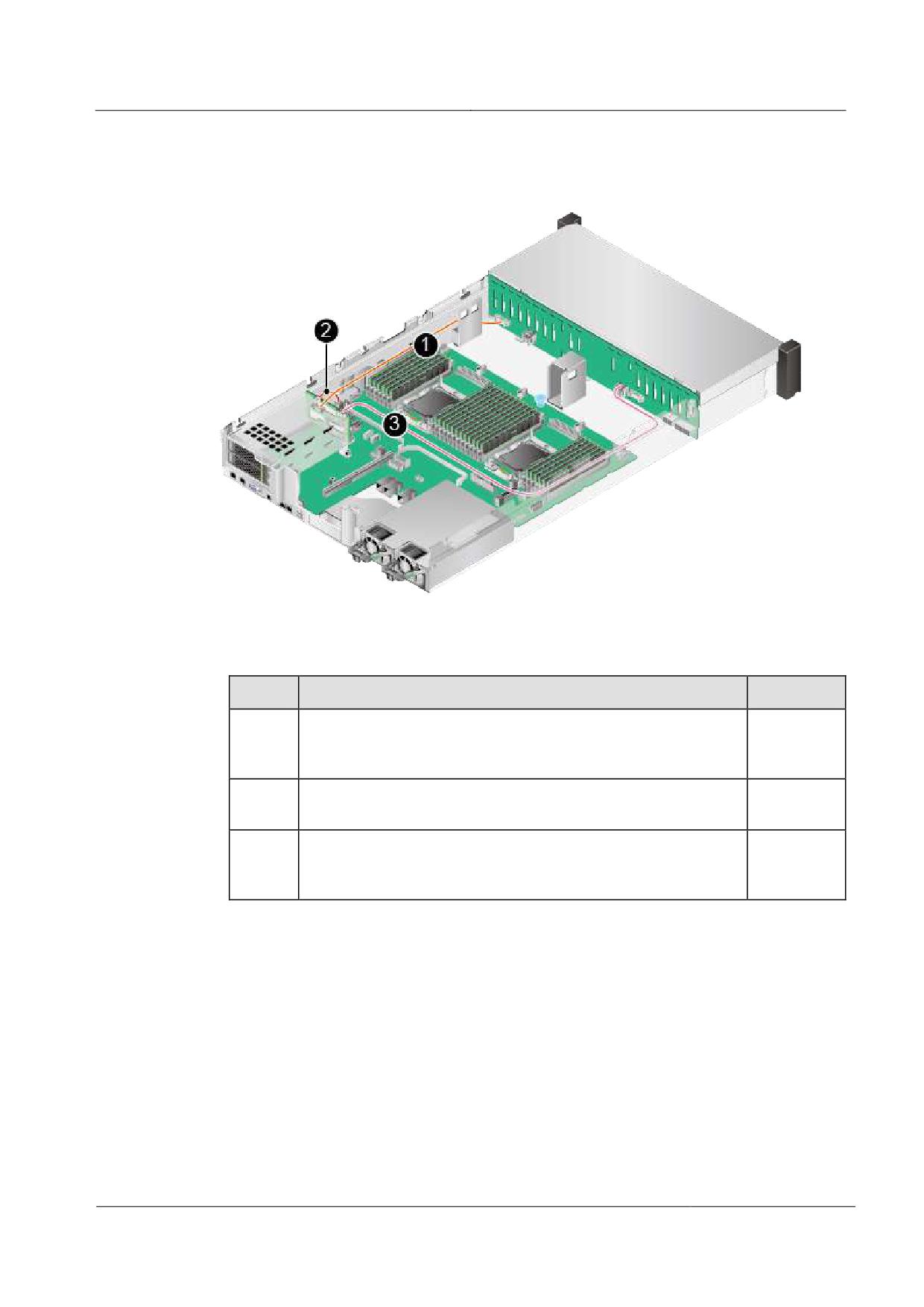

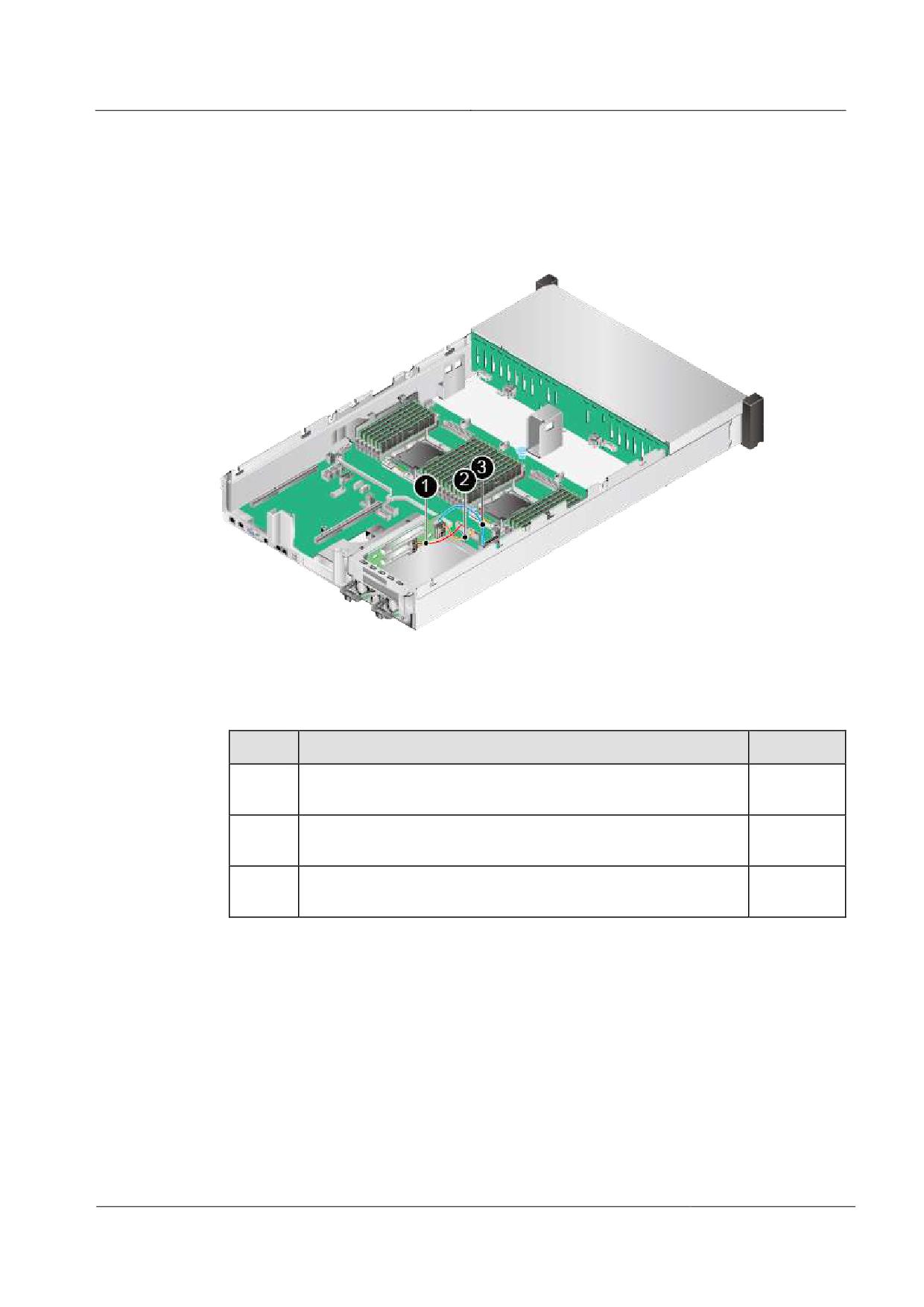

Рис. 7-21 Схема подключения внутренних кабелей для райзер-карты в модуле ввода-вывода
3
Табл. 7-21 Описание подключения внутренних кабелей для райзер-карты в модуле ввода-
вывода 3
№
Описание
BOM-код
1
Сигнальный кабель, соединяющий райзер-карту (SLIMLINE
04051931
B) с материнской платой (SLIMLINE B)
2
Сигнальный кабель, соединяющий райзер-карту (SLIMLINE
04051931
A) с материнской платой (SLIMLINE A)
3
Кабель питания, соединяющий райзер-карту с материнской
04150448-
платой
001
191
Сервер 2288H V5
8 Программное обеспечение и утилиты
Руководство пользователя
конфигурирования
8
Программное обеспечение и утилиты
конфигурирования
О данной главе
8.1 BIOS
8.2 iBMC
8.3 Обновление системы
8.4 FusionServer Tools uMate
8.5 FusionServer Tools Toolkit
8.1 BIOS
Базовая система ввода-вывода (BIOS) - это основное программное обеспечение,
загружаемое в компьютерную систему. Она обеспечивает уровень абстракции между
компьютерным оборудованием и операционной системой. BIOS используется для
инициализации оборудования в процессе загрузки и предоставления служб среды

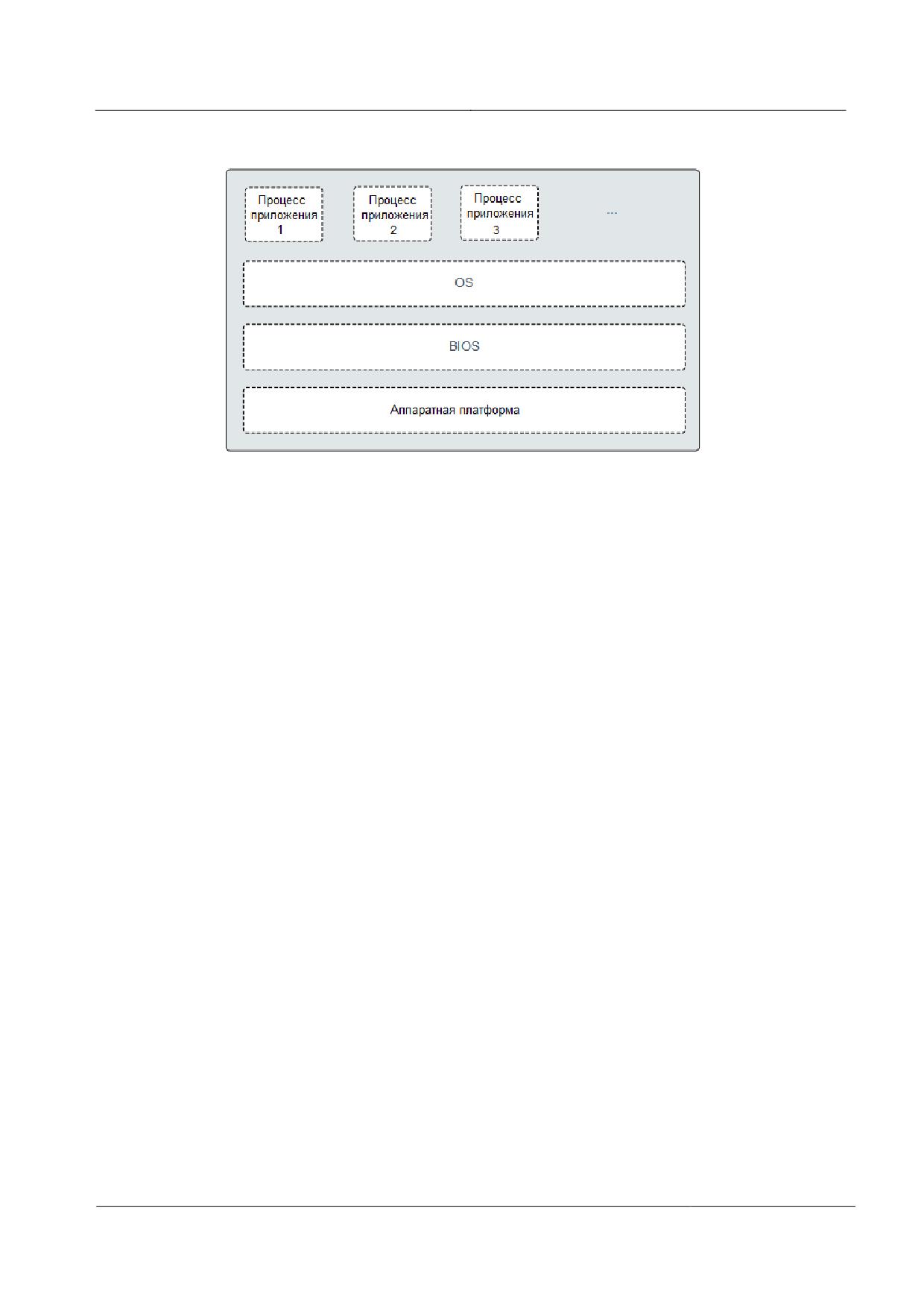

выполнения для ОС и программ. На Рис. 8-1 показано положение BIOS в системе.
Для хранения данных BIOS используется флеш-память SPI (Serial Peripheral Interface).
BIOS выполняет автоматическое самотестирование (POST), инициализацию процессора
и памяти, проверку устройств ввода-вывода и загрузочного устройства и загрузку ОС.
Кроме того, BIOS предоставляет интерфейс ACPI (Advanced Configuration and Power
Interface) и поддерживает «горячую» замену.
Серверная платформа Purley разработана компанией Huawei на основе кода Insyde и
специализированной системы BIOS. Она предоставляет различные функции внутри- и
внеполосной настройки, обеспечивает высокую масштабируемость и поддерживает
кастомизацию.
192
Сервер 2288H V5
8 Программное обеспечение и утилиты
Руководство пользователя
конфигурирования
Рис. 8-1 BIOS в системе
Более подробная информация о BIOS приводится в документе Серверная платформа
Purley HUAWEI Справочник параметров BIOS.
8.2 iBMC
iBMC - это интеллектуальная система управления, созданная компанией Huawei,
которая позволяет дистанционно управлять серверами.
iBMC соответствует стандарту IPMI 2.0 (Intelligent Platform Management Interface 2.0) и
поддерживает протокол SNMP (Simple Network Management Protocol). Система
предоставляет различные функции, такие как перенаправление с помощью KVM,
перенаправление с помощью текстовой консоли, удаленная виртуальная среда,
мониторинг и управление аппаратными средствами.
iBMC имеет следующие функциональные особенности:
Различные интерфейсы управления для системной интеграции
iBMC предоставляет IPMI, CLI, DCMI, интерфейсы Redfish, HTTPS, SNMP и веб-
интерфейс управление сервисами.
Обнаружение и устранение неисправностей
iBMC реализует обнаружение неисправностей и управление аварийными
сигналами, обеспечивая стабильную бесперебойную работу системы в режиме
24/7.
Виртуальный KVM-переключатель и виртуальная среда
iBMC предоставляет виртуальный KVM-переключатель и виртуальную среду, что
упрощает дистанционное обслуживание.
Веб-интерфейс пользователя (WebUI)
iBMC предоставляет веб-интерфейс пользователя для настройки и запроса
информации об устройствах.
Скриншоты системных отказов и воспроизведение видео
193
Сервер 2288H V5
8 Программное обеспечение и утилиты
Руководство пользователя
конфигурирования
iBMC позволяет создавать скриншоты и видео в случае отказа системы.
Скриншоты и видео помогают определить причину сбоя системы.
Мгновенные снимки экрана и видео
iBMC имеет функцию создания мгновенных снимков экрана и записи видео, что
упрощает регулярное профилактическое обслуживание, сбор информации и аудит.
Поддержка DNS и LDAP
iBMC поддерживает систему доменных имен (DNS) и протокол LDAP (Lightweight
Directory Application Protocol) для реализации управления доменами и службы
каталогов.
Резервирование в режиме активный/резервный
iBMC работает в режиме активном/резервном для обеспечения надежности
системы. В случае сбоя активной iBMC, резервная iBMC немедленно перенимает
на себя сервисы.
Интеллектуальное управление питанием
iBMC имеет функцию динамического энергосбережения для снижения
операционных расходов (OPEX).
Более подробная информация приведена в документе iBMC стоечного сервера HUAWEI
(V250-V259) Руководство пользователя.
8.3 Обновление системы
В случае необходимости выполните обновление драйверов сервера, встроенного ПО или ПО
управления.
Обновление пакетов и документов
Для того чтобы загрузить пакет обновления перейдите по ссылке http://e.huawei.com/us/.
Путь загрузки: Support > Software Download > IT > Server > FusionServer > Rack
Server.
Табл. 8-1 Подготовка к обновлению
Примеры пакетов обновлений
Документы
ПО управления iBMC: 2288H V5-
Примечания к выпуску
iBMC-V191.zip
Сервер HUAWEI Руководство по
Встроенное ПО BIOS: 2288H V5-
обновлению встроенного ПО
BIOS-V169.zip
FusionServer Tools V100R002 uMate
Драйвер: FusionServer iDriver-
Руководство пользователя
Windows-Driver-V304.zip
Стоечный сервер HUAWEI
Встроенное ПО RAID-контроллера:
Руководство по обновлению (iBMC)
FusionServer-RAID card-FW-V101.zip
Сопоставление версий драйверов
194
Сервер 2288H V5
8 Программное обеспечение и утилиты
Руководство пользователя
конфигурирования
Встроенное ПО или ПО управления
Обновление встроенного ПО или ПО управления выполняется одним из следующих
способов:
Обновите iBMC, BIOS и CPLD с помощью веб-интерфейса iBMC. Подробнее см.
документы Стоечный сервер HUAWEI Руководство по обновлению (iBMC).
Обновите встроенное ПО NIC через интерфейс командой строки. Подробная
информация приведена в документе Сервер HUAWEI Руководство по обновлению
встроенного ПО.
Обновите объединительную плату жесткого диска и встроенное ПО ЖК-
экрана/материнскую плату и CPLD объединительной платы жесткого диска с
помощью веб-интерфейса iBMC. Подробная информация приведена в документе
Сервер HUAWEI Руководство по обновлению встроенного ПО.
Драйверы
Если существующие версии драйверов на сервере несовместимы с отображением
версии драйверов или некоторые драйверы чипов не установлены, установите драйверы
требуемых версий. В противном случае работа сервера может быть нарушена. Для того
чтобы получить необходимый пакет установки драйвера перейдите по ссылке Huawei
Server Compatibility Checker. Например, пакет драйверов V304 для Windows -
FusionServer iDriver-Windows-Driver-V304.zip.
Процедура обновления драйвера зависит от типа и версии операционной системы.
Подробная информация приведена в документе Сервер HUAWEI. Руководство по
установке ОС.
Поддерживаемые ОС
Для того чтобы получить подробную информацию о версиях ОС, которые
поддерживает сервер, перейдите по ссылке Huawei Server Compatibility Checker.
8.4 FusionServer Tools uMate
uMate - инструмент, необходимый для приемки, развертывания и обслуживания
серверов Huawei. Он имеет графический интерфейс (GUI) и интерфейс командной
строки (CLI). uMate предоставляет такие функции, как проверка состояния
оборудования, сбор данных журналов, обновление встроенного ПО и настройка
параметров BIOS/BMC/RAID. Все функции поддерживают групповые операции.
CLI предназначен для проверки состояния оборудования, сбора данных журналов,
обновления встроенного ПО, настройки параметров BIOS и создания виртуальной
среды.
GUI поддерживает следующие функции:
Проверка оборудования: предоставляет возможность пользователям получить
данные о рабочем состоянии устройств и реализует быстрое обнаружение
серверов.
Сбор данных журналов: предоставляет возможность пользователям определять
рабочее состояние оборудования на основе собранной информации.
195
Сервер 2288H V5
8 Программное обеспечение и утилиты
Руководство пользователя
конфигурирования
Обновление встроенного ПО: предоставляет возможность пользователям
обновлять встроенное ПО сервера.
Управление системой питания: помогает пользователям включать и выключать
питание серверов, а также выполнять перезагрузку серверов.
Настройка параметров BIOS: помогает пользователям конфигурировать BIOS
серверов.
Настройка параметров BMC: помогает пользователям конфигурировать BMC для
серверов.
Создание виртуальной среды: помогает пользователям подключать виртуальные
носители или папки к серверам.
Настройка параметров RAID: помогает пользователям конфигурировать RAID для
серверов.
Предварительное тестирование компонентов (Burn-in test): помогает пользователям
выполнять тестирование процессоров, модулей памяти, жестких дисков и
отслеживать ошибки каналов серверов.
Экспорт конфигурационной информации BIOS: помогает пользователям
экспортировать информацию о конфигурации BIOS в локальные ПК.
uMate позволяет выполнять только операции чтения в процессе PMI и сбор данных журналов, но
не поддерживает сбор информации о клиентских сервисах. После завершения PMI или сбора
данных журналов uMate автоматически удаляет скрипт и файлы журналов.
uMate имеет следующие отличительные особенности:
Использование без установки
uMate можно использовать сразу после локальной распаковки пакета
программного обеспечения. uMate поддерживает ОС Windows и Linux.
Удобные интерфейсы для пользователя
uMate предоставляет графический интерфейс (GUI) и интерфейс командной строки
(CLI).
Простота выполнения операций
Пользователям предоставляются инструкции по выполнению операций, а также
поддерживаются групповые операции.
Более подробная информация о uMate приводится в документе FusionServer Tools
V100R002 uMate User Guide.
8.5 FusionServer Tools Toolkit
Инструмент FusionServer Tools Toolkit предназначен для сотрудников, обеспечивающих
исправную эксплуатацию и техническое обслуживание серверов.
Основные функции:
Сбор информации об оборудовании.
Быстрая диагностика.
Тестирование работы процессоров, жестких дисков и модулей DIMM.
Стирание данных с жестких дисков.
196
Сервер 2288H V5
8 Программное обеспечение и утилиты
Руководство пользователя
конфигурирования
Предоставление инструментов и скриптов, используемых для конфигурирования и
развертывания.
Создание загрузочного USB-накопителя для упрощения процесса эксплуатации и
техобслуживания.
Автоматическая диагностика конфигураций.
Более подробная информация приводится в документе FusionServer Tools V2R2 Toolkit
User Guide.
197
Сервер 2288H V5
Руководство пользователя
9 Устранение неисправностей
9
Устранение неисправностей
Руководство по устранению неисправностей сервера Huawei охватывает следующие
моменты:
Процесс диагностики и устранения неисправностей
Устранение неисправностей - это процесс использования определенных методов
для определения причины и устранения неисправности. Смысл его заключается в
том, чтобы сузить круг возможных причин неисправности, определить основную
из них и устранить неисправность.
Сбор информации о неисправности
Диагностика неисправностей осуществляется на основании журналов, в которые
записывается информация о различных сбоях и ошибках, возникающих на сервере.
Диагностика неисправностей
Правила и инструменты диагностики неисправностей позволяют инженерам
технической поддержки и технического обслуживания компании Huawei
анализировать и устранять неисправности на основании аварийных сигналов и
симптомов аппаратных сбоев.
Обновление программного обеспечения
Пакеты с обновлениями ПО и встроенного ПО формируются на основании модели
сервера. При необходимости их можно загрузить и установить.
Профилактическое обслуживание
Профилактическое обслуживание позволяет оперативно обнаруживать,
диагностировать и устранять неисправности сервера.
198
Сервер 2288H V5
Руководство пользователя
10 Аккумуляторная батарея
10
Аккумуляторная батарея
О данной главе
10.1 Извлечение аккумуляторной батареи
10.2 Установка аккумуляторной батареи
10.1 Извлечение аккумуляторной батареи
Процедура
Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 10-1.
199
Сервер 2288H V5
Руководство пользователя
10 Аккумуляторная батарея
Рис. 10-1 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 10-2.
200
Сервер 2288H V5
Руководство пользователя
10 Аккумуляторная батарея
Рис. 10-2 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Приподнимите правый край батареи и извлеките ее из слота. См. Рис. 10-3.
201
Сервер 2288H V5
Руководство пользователя
10 Аккумуляторная батарея

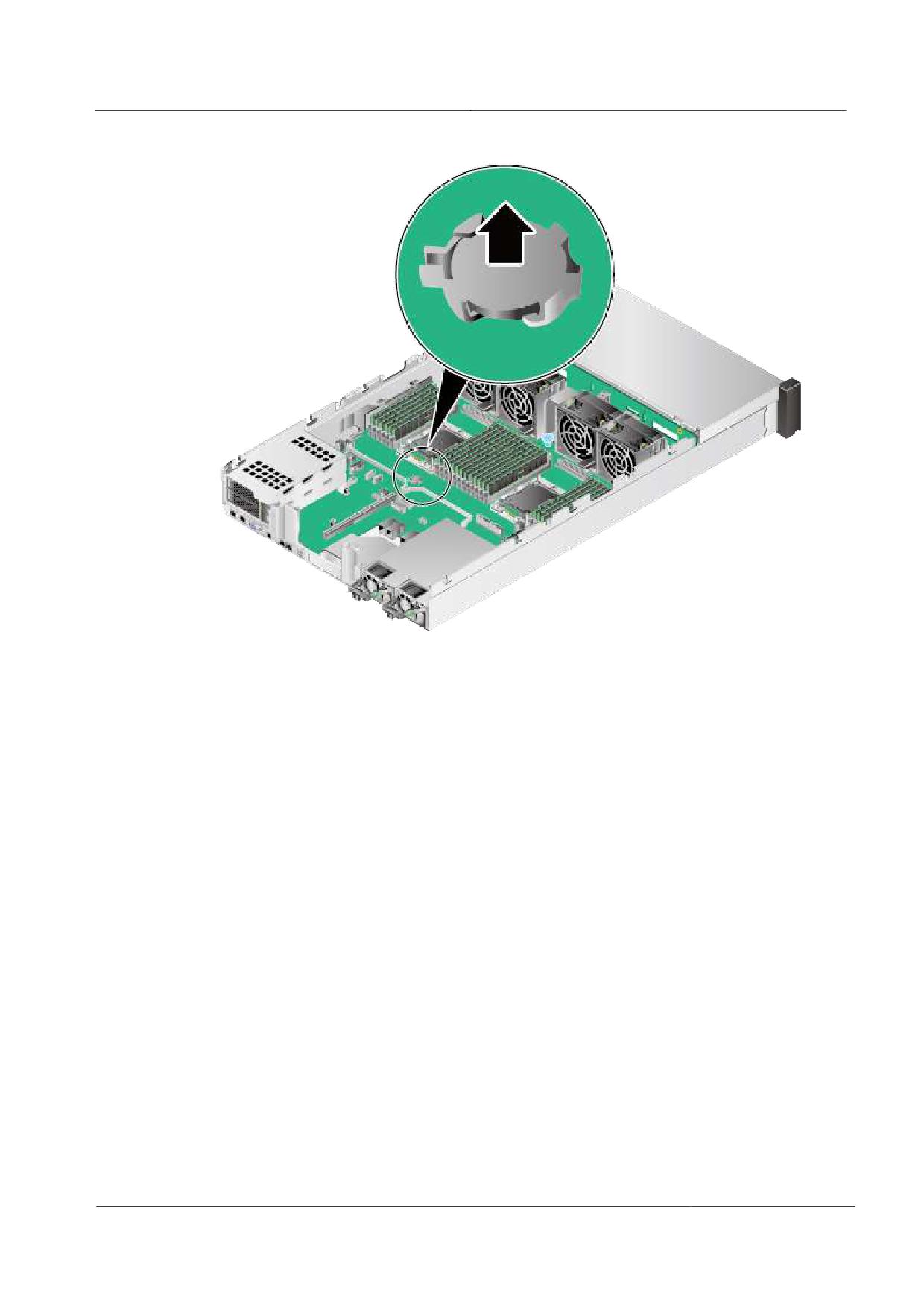

Рис. 10-3 Извлечение аккумуляторной батареи
Шаг 7 Поместите извлеченную батарею в антистатический пакет.
Конец
10.2 Установка аккумуляторной батареи
Процедура
Шаг 1 Наденьте антистатический браслет. Подробнее см. 12 Защита от электростатического
разряда.
Шаг 2 Выключите сервер. Подробнее см. 3.2 Выключение сервера.
Шаг 3 Отсоедините кабели питания.
1.
Отстегните застежку на липучке, фиксирующую кабели питания. См. Рис. 10-4.
202
Сервер 2288H V5
Руководство пользователя
10 Аккумуляторная батарея
Рис. 10-4 Снятие застежки на липучке
2.
Отсоедините кабель питания. См. Рис. 10-5.
203
Сервер 2288H V5
Руководство пользователя
10 Аккумуляторная батарея
Рис. 10-5 Отсоединение кабеля питания
Шаг 4 Извлеките сервер. Подробнее см. 3.3 Демонтаж сервера.
Шаг 5 Снимите крышку шасси. Подробнее см. 3.4 Снятие крышки шасси.
Шаг 6 Достаньте запасную батарею из антистатического пакета.
Шаг 7 Держите батарею стороной с текстом вверх, вставьте левый край батареи в слот и
осторожно нажимайте на батарею, пока она не встанет в слот. См. Рис. 10-6.
204
Сервер 2288H V5
Руководство пользователя
10 Аккумуляторная батарея
Рис. 10-6 Установка аккумуляторной батареи
Шаг 8 Установите крышку шасси. Подробнее см. 3.5 Установка крышки шасси.
Шаг 9 Установите сервер. Подробнее см. 4.4 Установка сервера.
Шаг 10 Подключите кабели питания. Подробнее см. 5.4 Блок питания переменного тока PSU.
Шаг 11 Включите питание сервера. Подробнее см. 3.1 Включение сервера.
Конец
205
Сервер 2288H V5
Руководство пользователя
11 Гарантия и безопасность
11
Гарантия и безопасность
О данной главе
11.1 Гарантия
11.2 Безопасность
11.1 Гарантия
Согласно гарантийной политике Huawei в отношении серверов и продуктов хранения
(сокращенно Гарантийная политика) компания Huawei предоставляет трехлетнюю
гарантию на сервер, годовую гарантию на дисковод DVD-ROM и iBBU и трехмесячную
гарантию на носитель с программным обеспечением.
В Гарантийной политике приведено описание условий предоставления гарантии,
включая доступные услуги, время реагирования, условия предоставления услуг и отказ
от ответственности.
В разных странах условия гарантии могут заметно отличаться. Некоторые услуги могут
быть недоступны или поддерживаться не во всех странах. Дополнительную
информацию о гарантийных услугах в вашей стране можно получить, обратившись в
службу технической поддержки Huawei или в местное представительство Huawei.
Подробная информация приведена на странице Техническое обслуживание и гарантия.
11.2 Безопасность
Подробная информация приведена на странице Информация о безопасности сервера.
206
Сервер 2288H V5
Руководство пользователя
12 Защита от электростатического разряда
12
Защита от электростатического
разряда
Перед работой с любым устройством необходимо надеть антистатические одежду и
перчатки (или браслет), снять все токопроводящие предметы (например, часы и
украшения). На Рис. 12-1 приведен пример токопроводящих предметов, которые
необходимо снять перед работой с устройством.
Рис. 12-1 Подлежащие снятию токопроводящие предметы
На Рис. 12-2 показан способ использования антистатического браслета.
1.
Наденьте браслет на запястье.
2.
Закрепите фиксатор. Браслет должен плотно прилегать к коже.
3.
Вставьте штекер антистатического браслета в гнездо заземления стойки или
шасси.
Рис. 12-2 Использование антистатического браслета
207
Сервер 2288H V5
Руководство пользователя
13 Спецификации продукта
13
Спецификации продукта
О данной главе
13.1 Технические характеристики
13.2 Физические характеристики и требования к условиям окружающей среды
13.3 Спецификации блоков питания (PSU)
13.1 Технические характеристики
В Табл. 13-1 приведены технические характеристики сервера 2288H V5.
Табл. 13-1 Технические характеристики
Параметр
Технические характеристики
Форм-фактор
Стоечный сервер высотой 2U
Центральный
Один или два процессора Intel® Xeon® Scalable серии 3100, 4100,
процессор
5100, 6100 и 8100
Максимум 28 ядер (2,5 ГГц)
Максимальная частота: 3,6 ГГц (четыре ядра)
Два канала UPI: 10,4 GT/s (гигатранзакций в секунду)
Максимальный объем кэш-памяти L3 на ядро: 1,375 МБ
Максимальная величина отвода тепловой мощности (TDP):
205 Вт
Чипсет
Intel C622
Память
Максимум 24 RDIMM или LRDIMM DDR4
RDIMM: двадцать четыре RDIMM 32 ГБ для двух ЦП с
максимальным объемом памяти 768 ГБ
LRDIMM: двадцать четыре LRDIMM 64 ГБ для двух ЦП с
максимальным объемом памяти 1536 ГБ
Максимальная скорость памяти: 2666 MT/s (мегатранзакций в
секунду)
208
Сервер 2288H V5
Руководство пользователя
13 Спецификации продукта
Параметр
Технические характеристики
Защита памяти: Контроль и исправление ошибок (ECC), режим
зеркалирования каналов, исправление данных отдельного
устройства (SDDC), поддержка режима резервирования рангов и
жесткой конфигурации (Lockstep)
ПРИМЕЧАНИЕ
DIMM различных типов (RDIMM и LRDIMM) и спецификаций (например,
объем, битовая ширина, ранг и высота) не могут устанавливаться в один
сервер. Модули DIMM в одном сервере должны иметь одинаковые BOM-
коды. Более подробную информацию о BOM-кодах можно получить по
ссылке Huawei Server Compatibility Checker.
Система
Поддержка различных конфигураций жестких дисков. Подробная
хранения
информация приведена в Табл. 2-7.
Поддержка «горячей» замены жестких дисков.
Поддержка RAID 0, 1, 10, 1E, 5, 50, 6 и 60, суперконденсатора
для защиты кэш-данных от сбоев питания, миграции состояния
RAID, запоминания конфигурации RAID, самодиагностики и
веб-конфигурирования.
Настройка платы SAS или RAID-контроллера SAS (с
максимальным объемом кэш-памяти 4 ГБ) на материнской плате
для повышения производительности жесткого диска и
обеспечения безопасности пользовательских данных.
ПРИМЕЧАНИЕ
В режиме загрузки Legacy в BIOS сервер не поддерживает жесткий диск 4K в
качестве загрузочного диска системы.
Сетевой порт
Два электрических или оптических порта LOM 10GE
(предоставляемых PCH), поддерживающие NC-SI, WOL и PXE
Два электрических порта LOM GE (предоставляемых PCH),
поддерживающие NC-SI, WOL и PXE
Flexible NIC предоставляют следующие сетевые порты:
- Два электрических порта GE, поддерживающие NC-SI, WOL и
PXE
- Четыре электрических порта GE, поддерживающие NC-SI,
WOL и PXE
- Два электрических порта 10GE, поддерживающие NC-SI,
WOL и PXE
ПРИМЕЧАНИЕ
В случае принудительного отключения питания сервера, функция NC-SI
портов LOM будет недоступна, и вам потребуется обновить веб-интерфейс
iBMC для её восстановления. Функция WOL также будет недоступна.
RAID-
RAID-контроллер не занимает стандартный слот PCIe, что улучшает
контроллер
возможности масштабирования системы.
RAID-контроллеры поддерживают миграцию уровня RAID и память
конфигурации RAID. Сервер 2288H V5 поддерживает следующие
RAID-контроллеры:
LSI SAS3008 (SR130): поддерживает RAID 0, 1, 10 и 1E и не
поддерживает внешнее управление iBMC.
LSI SAS3008 (SR130-M): поддерживает ИТ-режим и внешнее
209
Сервер 2288H V5
Руководство пользователя
13 Спецификации продукта
Параметр
Технические характеристики
управление iBMC, но не поддерживает массивы RAID.
LSI SAS3108 (SR430C-M): поддерживает RAID 0, 1, 10, 5, 50, 6 и
60, суперконденсатор для защиты данных при сбоях питания, a
также внешнее управление iBMC.
Broadcom SAS3508 (SR450C-M 2G/4G): поддерживает RAID 0, 1,
10, 5, 50, 6 и 60, суперконденсатор для защиты данных при сбоях
питания, a также внешнее управление iBMC.
Слот PCIe
Десять слотов PCIe 3.0, один из которых предназначен для RAID-
контроллера, второй для Flexible NIC, a другие восемь являются
стандартными слотами PCIe. Далее приведены спецификации
стандартных слотов PCIe:
- Модули ввода-вывода 1 и 2 предоставляют следующие слоты
PCIe:
- Два стандартных слота PCIe 3.0 x16 полноразмерной высоты и
длины (пропускная способность: PCIe 3.0 x8) и один
стандартный слот PCIe 3.0 x16 полноразмерной высоты и
половинной длины (пропускная способность: PCIe 3.0 x8)
- Один стандартный слот PCIe 3.0 x16 полноразмерной высоты
и длины и один стандартный слот PCIe 3.0 x16
полноразмерной высоты и половинной длины (пропускная
способность: PCIe 3.0 x8)
- Модуль ввода-вывода 3 предоставляют следующие слоты
PCIe:
- Один стандартный слот PCIe 3.0 x16 полноразмерной высоты
и половинной длины (пропускная способность: PCIe 3.0 x8) и
один стандартный слот PCIe 3.0 x8 полноразмерной высоты и
половинной длины
- Один стандартный слот PCIe 3.0 x16 полноразмерной высоты
и половинной длины
Одна SSD-карта Huawei, которая значительно улучшает
производительность ввода-вывода при выполнении операций
поиска, кэширования и при загрузке услуг
GPU P4, P100 и M10
ПРИМЕЧАНИЕ
Для проверки совместимости карт PCIe, поддерживаемых сервером 2288H
V5, воспользуйтесь приложением Huawei Server Compatibility Checker. Если
какие-либо карты PCIe не представлены в приложении Huawei Server
Compatibility Checker, обратитесь в местное представительство или в службу
техподдержки Huawei.
Порт
Два порта USB 2.0, один порт USB 3.0 и один порт VGA DB15,
расположенные на передней панели
ПРИМЕЧАНИЕ
Только серверы с восемью 2,5-дюймовыми жесткими дисками и двадцатью
четырьмя 2,5-дюймовыми жесткими дисками имеют порт VGA и порт USB
3.0, расположенные на передней панели.
Два порта USB 3.0, один порт VGA DB15, один
последовательный порт RJ45, один порт управления системой
RJ45, два электрических порта GE и два электрических порта
210
Сервер 2288H V5
Руководство пользователя
13 Спецификации продукта
Параметр
Технические характеристики
10GE или два оптических порта 10GE, расположенные на задней
панели
Один встроенный порт USB 3.0 и два встроенных порта SATA,
которые можно использовать для установки ОС или
предварительной загрузки приложений.
ПРИМЕЧАНИЕ
Передний порт USB 3.0 необходимо подключить к встроенному порту
USB 3.0 с помощью сигнального кабеля USB.
Встроенный порт USB не может использоваться для установки ОС.
Модуль
Четыре модуля вентиляторов с функцией «горячей» замены.
вентиляторов
Неисправность одного из вентиляторов не оказывает никакого
влияния на работу системы
Система
UEFI
управления
iBMC
- Использование независимого порта.
- Поддержка SNMP v1/v2c/v3, Redfish 1.0 и IPMI 2.0.
- Предоставление функций GUI, виртуального KVM,
виртуальной среды, SOL, интеллектуального источника
питания, дистанционного управления и мониторинга
оборудования.
NC-SI
Поддержка программного обеспечения управления eSight Huawei
и интеграции со сторонними системами управления, такими как
VMware vCenter, Microsoft System Center и Nagios.
Безопасность
Ввод пароля для включения питания
Пароль администратора
Передняя панель
GPU
Интегрированная видеокарта SM750, обеспечивающая объем памяти
32 МБ, максимальное разрешение 1600×1200 при 60 Гц и 16 млн
цветов.
ПРИМЕЧАНИЕ
Разрешение 1600×1200 поддерживается только, если установлен драйвер
Windows Server 2012 R2.
211
Сервер 2288H V5
Руководство пользователя
13 Спецификации продукта
13.2 Физические характеристики и требования к
условиям окружающей среды
Физические характеристики
Табл. 13-2 Физические характеристики
Параметр
Описание
Размеры
Шасси с жесткими дисками 3,5 дюйма: 86,1×447×748 мм
(В×Ш×Г)
Шасси с жесткими дисками 2,5 дюйма: 86,1×447×708 мм
Пространство
Сервер устанавливается в универсальный шкаф, соответствующий
для установки
стандарту IEC 297.
Ширина шкафа: 482,6 мм (19 дюймов)
Глубина шкафа: >1000 мм
Требования к установке направляющих:
Направляющие в форме буквы L: применяются только для
шкафов Huawei.
Регулируемые направляющие используются в шкафах с
расстоянием от 543,5 до 848,5 мм между передними и задними
монтажными планками.
Нерегулируемые направляющие используются в шкафах с
расстоянием от 610 до 914 мм между передними и задними
монтажными планками.
Вес (в полной
Вес нетто:
конфигураци
С восемью 2,5-дюймовыми фронтальными жесткими дисками:
и)
23,7 кг
С двенадцатью 3,5-дюймовыми передними жесткими дисками и
четырьмя 3,5-дюймовыми задними жесткими дисками: 32,7 кг
С двадцатью четырьмя 2,5-дюймовыми передними жесткими
дисками: 28 кг
С двадцатью пятью 2,5-дюймовыми передними жесткими
дисками и двумя 3,5-дюймовыми задними жесткими дисками:
29,1 кг
Вес упаковочных материалов: 5 кг
Потребляемая
Потребляемая мощность варьируется в зависимости от
мощность
конфигурации сервера. Для расчета потребляемой мощности
воспользуйтесь приложением Huawei Server Power Calculator.
Акустический
Далее представлены заявленные взвешенные по кривой А уровни
шум
звуковой мощности (LWAd) и заявленные средние взвешенные по
кривой А уровни звукового давления в непосредственной близости
(LpAm), при работе устройства при температуре внешней среды
23 °C. Шума измерялись в соответствии с ISO 7999 (ECMA 74) и
заявляются в соответствии с ISO 9296 (ECMA 109).
В неактивном состоянии:
212
Сервер 2288H V5
Руководство пользователя
13 Спецификации продукта
Параметр
Описание
- LWAd: 5,64 Б
- LpAm: 42,2 дБА
В рабочем состоянии:
- LWAd: 6,08 Б
- LpAm: 46,8 дБА
ПРИМЕЧАНИЕ
Перечисленные уровни громкости звука относятся к стандартным
транспортировочным конфигурациям. Установка дополнительного
оборудования может привести к увеличению уровней громкости звука.
Требования к условиям окружающей среды
Температура
-
Температура эксплуатации: От 5°C до 45°C (в соответствии со стандартами
ASHRAE CLASS A3 и A4). Подробная информация приведена в Табл. 13-3.
-
Температура хранения: От -40°C до +65°C
−
Скорость изменения температуры: <20°C/ч
Табл. 13-3 Спецификации рабочей температуры
Модель
Максимальная температура эксплуатации
30°C
35°C
40°C (в
45°C (в
соответствии
соответствии
со
со
стандартом
стандартом
ASHRAE
ASHRAE
CLASS A3)
CLASS A4)
Сервер с
Поддержка всех конфигураций.
Не
Не
восемью 2,5-
поддержива
поддержива
дюймовыми
ются платы
ются платы
передними
SSD PCIe.
SSD PCIe.
жесткими
Не
Не
дисками
поддержива
поддержива
ются GPU с
ются GPU с
пассивным
пассивным
охлаждение
охлаждение
м.
м.
Поддержка
только
процессоро
в Intel®
Xeon®
Platinum
8153 и Gold
6152/6140/6
126/5118, a
213
Сервер 2288H V5
Руководство пользователя
13 Спецификации продукта
Модель
Максимальная температура эксплуатации
30°C
35°C
40°C (в
45°C (в
соответствии
соответствии
со
со
стандартом
стандартом
ASHRAE
ASHRAE
CLASS A3)
CLASS A4)
процессоро
в с
мощностью
ниже 105
Вт.
Сервер с
Поддержка
Поддержка
Не
-
двенадцатью
всех
всех
поддержива
3,5-
конфигураций.
конфигураций,
ются платы
дюймовыми
кроме GPU
SSD PCIe.
передними
P100 и M60.
Не
жесткими
поддержива
дисками
ются GPU с
пассивным
Сервер с
охлаждение
двадцатью
м.
четырьмя 2,5-
дюймовыми
Не
передними
поддержива
жесткими
ются
дисками
задние
жесткие
Сервер с
диски.
двадцатью
пятью 2,5-
дюймовыми
передними
жесткими
дисками
ПРИМЕЧАНИЕ
При неисправности одного из вентиляторов максимальная рабочая температура сервера будет
на 5°C ниже, чем при обычных условиях.
При использовании GPU отказ одного вентилятора может привести к снижению
производительности.
Влажность
-
Относительная влажность при эксплуатации: От 8% до 90%, без конденсации
−
Относительная влажность при хранении: От 5% до 95%, без конденсации
−
Скорость изменения влажности: <20% в час
Высота установки над уровнем моря
-
≤3048 м При установке оборудования на высоте более 900 м над уровнем моря
рабочая температура будет снижаться на 1°C с увеличением высоты на каждые
300 м.
214
Сервер 2288H V5
Руководство пользователя
13 Спецификации продукта
-
На высоте более 3000 м установка HDD не поддерживается.
Агрессивные газообразные вредные вещества
-
Требования к скорости роста толщины коррозионного слоя на медных
поверхностях: Скорость роста толщины коррозионного слоя ниже 300
Å/месяц (в соответствии с требованиями уровня G1 стандарта ANSI/ISA-
71.04-2013).
-
Требования к скорости роста толщины коррозионного слоя на серебряных
поверхностях: Скорость роста толщины коррозионного слоя ниже 200
Å/месяц.
Загрязняющие частицы
-
Среда аппаратной комнаты соответствует требованиям ISO 14664-1 Class 8.
Рекомендуется воспользоваться услугами профессиональной организации по
мониторингу загрязняющих частиц в аппаратной комнате.
-
В аппаратной комнате не должно быть взрывоопасной, проводящей,
магнитопроводной и коррозионной пыли.
13.3 Спецификации блоков питания (PSU)
Блоки питания поддерживают «горячую» замену и резервирование по схеме «1+1».
Для получения более подробной информации о PSU перейдите по ссылке Huawei
Server Compatibility Checker.
Внешний выключатель питания, подключенный к серверу, должен поддерживать
ток 32 А.
Блоки питания имеют защиту от короткого замыкания. Блоки питания,
поддерживающие двухфазный вход, имеют двухполюсный предохранитель.
Если входное напряжение варьируется в диапазоне от 100 В до 132 В AC, выходная
мощность блока питания Platinum AC 1500 Вт снижается до 1000 Вт, а выходная
мощность блока питания Platinum AC 550 Вт не меняется.
Мощность блока питания Platinum AC 1500 Вт может достигать 1700 Вт. При
установке двух таких блоков питания их можно использовать в качестве блоков
питания 1700 Вт.
Табл. 13-4 Спецификации блоков питания (PSU)
Модель
Номинальная
Номинальное входное напряжение
мощность
Блок питания
550 Вт
AC: от 100 В до 240 В
Platinum AC, 550
HVDC: от 192 В до 288 В
Вт
Блок питания
1500 Вт
AC: от 100 В до 240 В
Platinum AC, 1500
HVDC: от 192 В до 288 В
Вт
215
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
14
Стандартные операции
О данной главе
14.1 Получение IP-адреса сетевого порта управления
14.2 Вход на сервер с помощью удаленной виртуальной консоли
14.3 Вход в интерфейс командной строки iBMC
14.4 Вход на сервер с помощью IRC
14.5 Вход на сервер через последовательный порт с помощью PuTTY
14.6 Вход на сервер через сетевой порт с помощью PuTTY
14.1 Получение IP-адреса сетевого порта управления
Способы
IP-адрес можно получить следующими способами:
Использовать IP-адрес по умолчанию.
Установить IP-адрес в веб-интерфейсе iBMC.
Установить IP-адрес в BIOS. Более подробная информация приведена в следующих
разделах.
Запросить IP-адрес с помощью команды ipmcget -d ipinfo, выполнив вход в
интерфейс командной строки iBMC через последовательный порт. Более
подробная информация приведена в документе iBMC стоечного сервера HUAWEI
(V250-V259). Руководство пользователя.
IP-адрес по умолчанию
IP-адрес сетевого порта управления iBMC по умолчанию имеет значение 192.168.2.100.
Просмотр IP-адреса в BIOS
Шаг 1 Подключите мышь и клавиатуру к USB-разъемам.
Шаг 2 Подключите монитор с помощью кабеля VGA.
216
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
Шаг 3 Выполните перезагрузку операционной системы.
Шаг 4 Нажмите Delete или F4 на экране запуска.
Вид экрана может быть различным в зависимости от модели сервера. В данном разделе для
примера используется экран сервера 2488 V5.
Нажмите F11 или F3, чтобы перейти на первую страницу (Front Page).
Нажмите F12, чтобы перейти в PXE.
Рис. 14-1 Экран запуска BIOS
Шаг 5 Если требуется, введите пароль BIOS.
По умолчанию для входа в BIOS используется пароль Admin@9000.
Шаг 6 Выберите Advanced > IPMI iBMC Configuration и нажмите Enter.
Откроется экран IPMI iBMC Configuration. См. Рис. 14-2.
217
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
Рис. 14-2 Конфигурация iBMC IPMI
Шаг 7 Выберите iBMC Configuration и нажмите Enter.
На открывшемся экране iBMC Configuration посмотрите IP-адрес сетевого порта
iBMC. См. Рис. 14-3.
218
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции

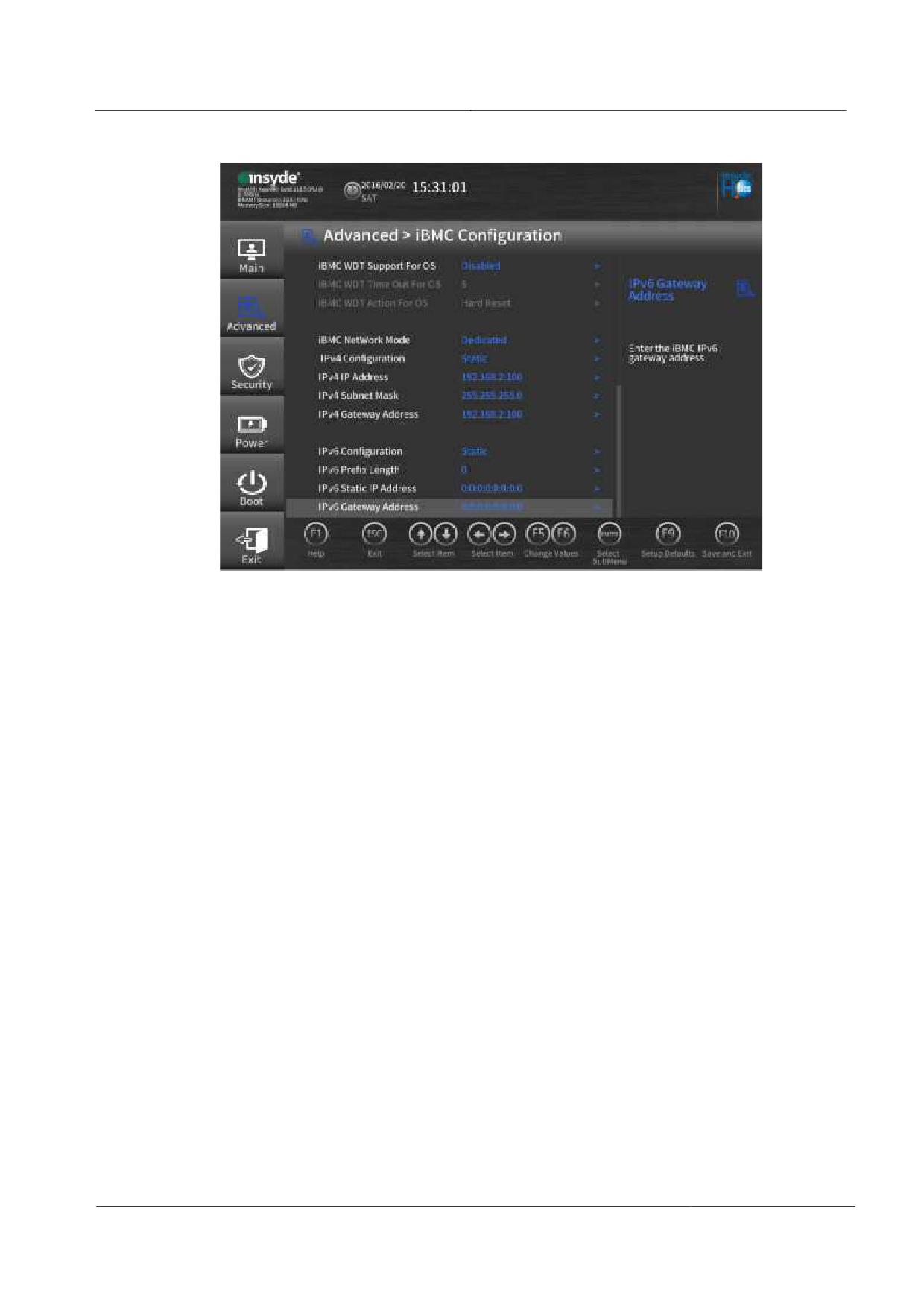

Рис. 14-3 Конфигурация iBMC
Конец
14.2 Вход на сервер с помощью удаленной
виртуальной консоли
Процедура
Шаг 1 Выполните вход в веб-интерфейс iBMC.
Подробнее см. 4.6.4 Вход в веб-интерфейс iBMC.
Шаг 2 В строке меню выберите Remote Console.
Откроется страница Remote Console, показанная на Рис. 14-4.
219
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции

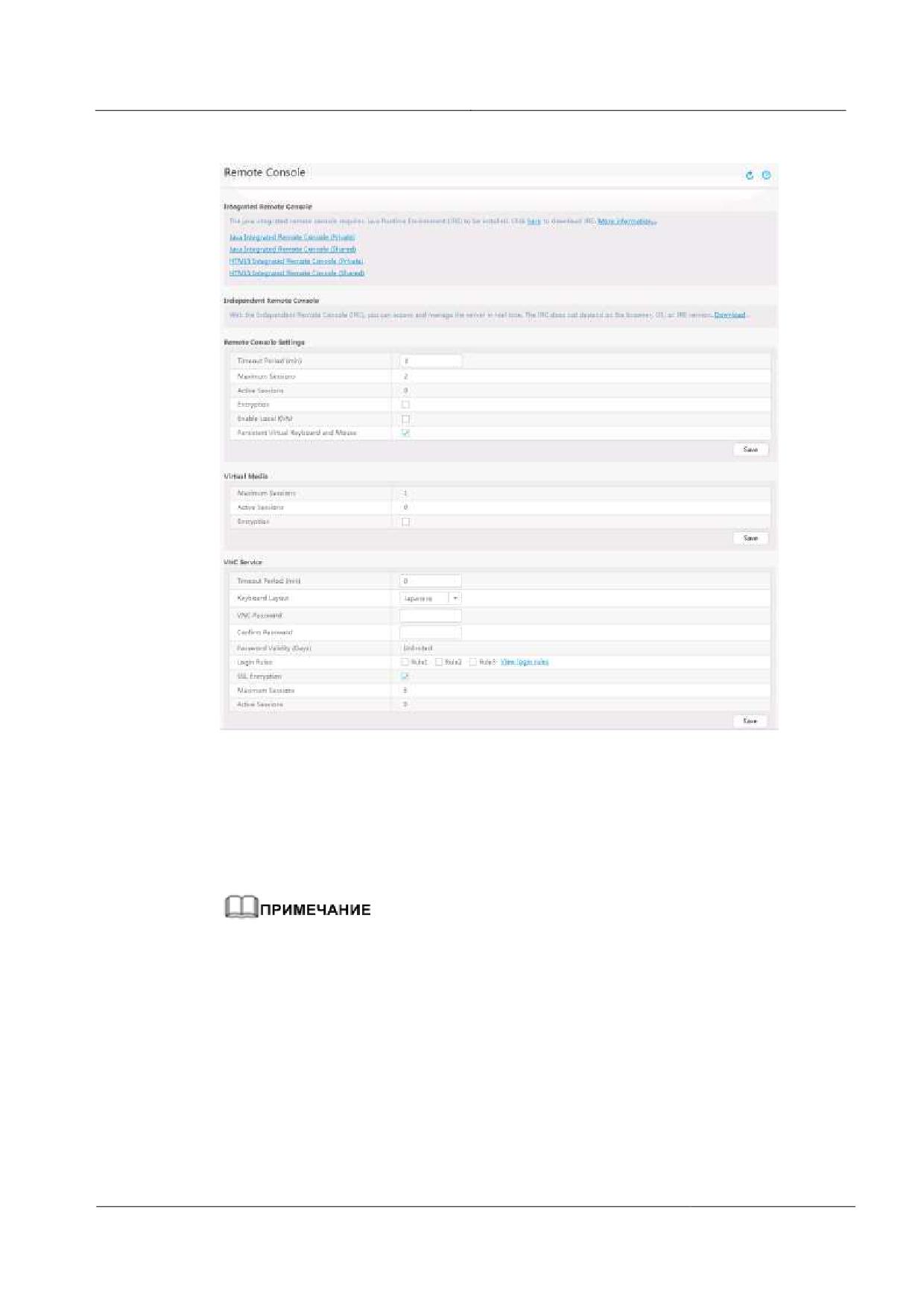

Рис. 14-4 Страница Remote Console
Шаг 3 Нажмите Java Integrated Remote Console (Private), Java Integrated Remote Console
(Shared), HTML5 Integrated Remote Console (Private) или HTML5 Integrated Remote
Console (Shared).
Откроется экран KVM, на котором будет отображаться рабочий стол сервера в режиме
реального времени. См. Рис. 14-5 и Рис. 14-6.
Java Integrated Remote Console (Private): только один локальный пользователь или
пользователь VNC может подключиться к ОС сервера с помощью iBMC.
Java Integrated Remote Console (Shared): два локальных пользователя или пять
пользователей VNC могут одновременно подключиться к ОС сервера и выполнять операции
на сервере с помощью iBMC. Пользователи могут видеть операции друг друга.
HTML5 Integrated Remote Console (Private): только один локальный пользователь или
пользователь VNC может подключиться к ОС сервера с помощью iBMC.
HTML5 Integrated Remote Console (Shared): два локальных пользователя или пять
пользователей VNC могут одновременно подключиться к ОС сервера и выполнять операции
на сервере с помощью iBMC. Пользователи могут видеть операции друг друга.
220
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
Рис. 14-5 Консоль для выполнения операций в режиме реального времени (Java)
Рис. 14-6 Консоль для выполнения операций в режиме реального времени (HTML5)
Конец
221
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
14.3 Вход в интерфейс командной строки iBMC
При неправильном вводе пароля 5 раз подряд, учетная запись пользователя будет
заблокирована. Разблокировка произойдет автоматически через 5 минут, или администратор
может разблокировать учетную запись пользователя с помощью интерфейса командной
строки.
В целях системной безопасности рекомендуется сменить исходный пароль после первого
входа, а также периодически менять пароль в дальнейшем.
По умолчанию время ожидания интерфейса командной строки составляет 15 минут.
Вход через SSH
SSH (Secure Shell) обеспечивает безопасный удаленный вход в систему и другие
сетевые сервисы в незащищенной сети. С помощью SSH максимум пять пользователей
могут одновременно выполнить вход.
SSH поддерживает алгоритмы шифрования AES128-CTR, AES192-CTR и AES256-CTR. При
входе в iBMC через SSH необходимо правильно выбрать подходящий алгоритм шифрования.
Шаг 1 Загрузите инструмент связи SSH в локальный клиент.
Шаг 2 Подключите клиент к сетевому порту управления сервера напрямую или через сеть.
Шаг 3 Задайте IP-адрес клиента, чтобы клиент мог взаимодействовать с сетевым портом
управления iBMC на сервере.
Шаг 4 В клиенте откройте инструмент SSH и установите соответствующие параметры, такие
как IP-адрес.
Шаг 5 Подключитесь к iBMC и введите имя пользователя и пароль.
Локальные и LDAP-пользователи могут войти в интерфейс командной строки iBMC через
SSH.
Чтобы войти в iBMC, LDAP-пользователям не нужно вводить информацию о сервере домена,
так как система настраивает её автоматически.
Конец
Вход через последовательный порт
Через последовательный порт максимум пять пользователей могут одновременно
выполнить вход.
ВНИМАНИЕ
Перед входом в CLI iBMC через последовательный порт убедитесь, что данный порт
сконфигурирован в качестве последовательного порта iBMC. Вы можете войти в CLI
через SSH, чтобы настроить порт, или использовать перемычку для настройки порта,
следуя инструкциям в документации к серверу.
222
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
Шаг 1 Используйте последовательный кабель для подключения последовательного порта
терминала к последовательному порта сервера.
Шаг 2 Войдите в CLI с помощью HyperTerminal и настройте следующие параметры:
Bits per second: 115200
Data bits: 8
Parity: -
Stop bits: 1
Flow control: -
На Рис. 14-7 показаны параметры.

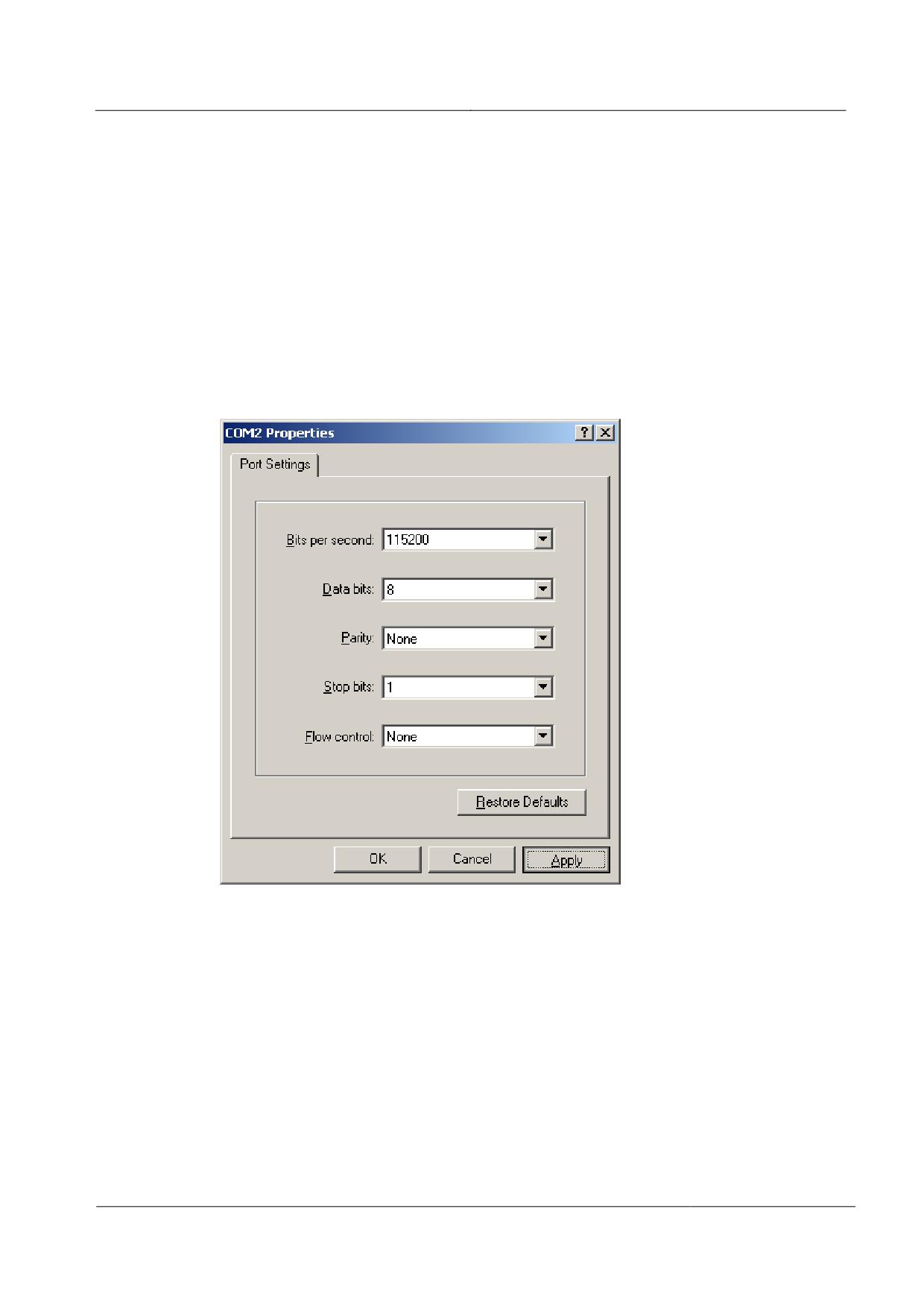

Рис. 14-7 Настройки HyperTerminal
Шаг 3 После установления соединения введите имя пользователя и пароль.
Конец
14.4 Вход на сервер с помощью IRC
Загрузите Independent Remote Console (IRC), воспользовавшись ссылкой IRC.
ОС Windows
Поддерживаемые ОС:
223
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
Windows 7 (32-bit/64-bit)
Windows 8 (32-bit/64-bit)
Windows 10 (32-bit/64-bit)
Windows Server 2008 R2 (32-bit/64-bit)
Windows Server 2012 (64-bit)
Шаг 1 Настройте IP-адрес для клиента (ПК), чтобы обеспечить связь между клиентом и iBMC.
Настраиваемый IP-адрес и IP-адрес сетевого порта управления iBMC должны
находиться в одном сетевом сегменте.
Шаг 2 Дважды щелкните кнопкой мыши KVM.exe.
На экране появится диалоговое окно аналогичное окну, показанному на Рис. 14-8.

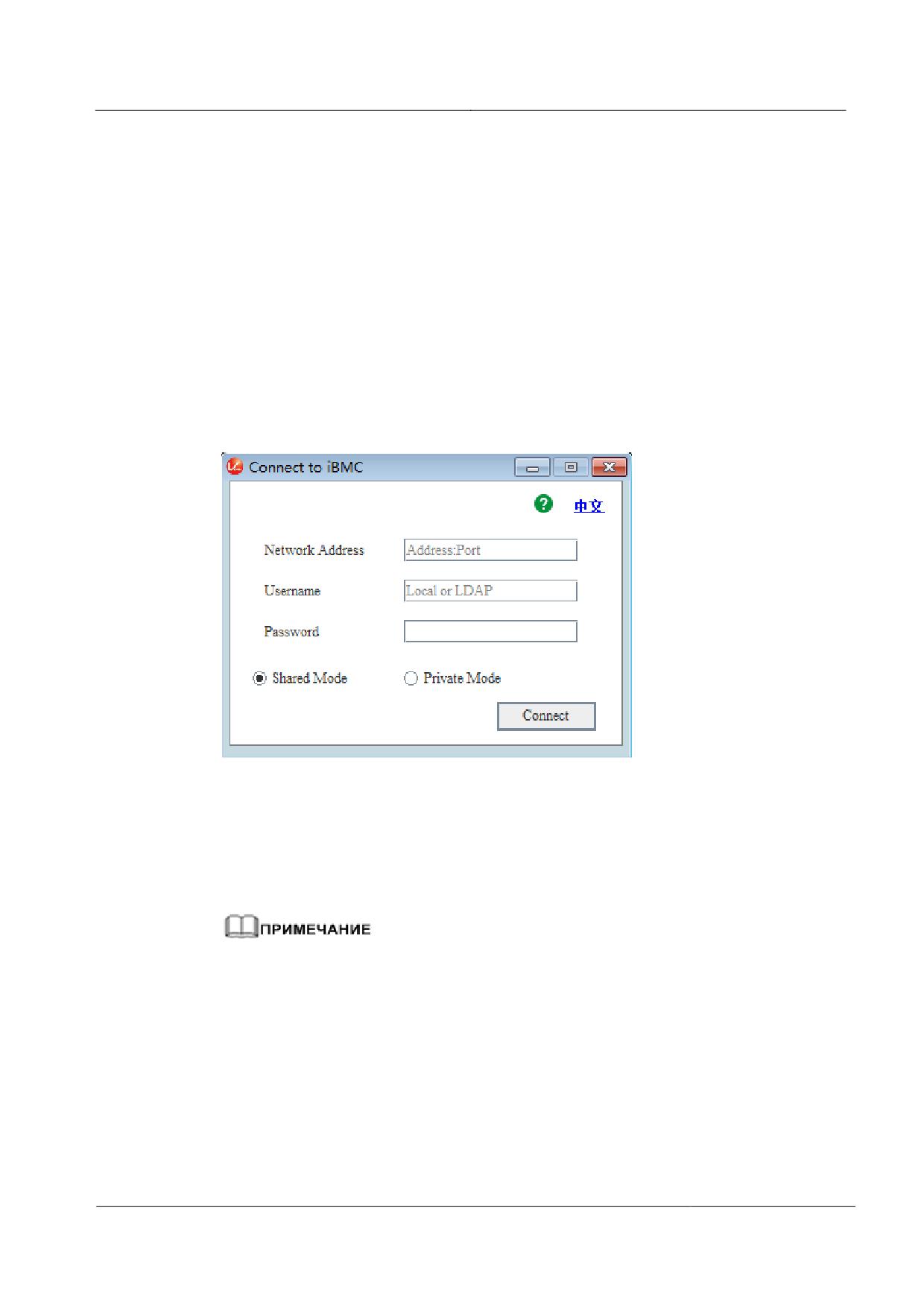

Рис. 14-8 Интерфейс входа
Шаг 3 Введите сетевой адрес, имя пользователя и пароль.
Сетевой адрес можно вводить в одном из следующих форматов:
IP-адрес (IPv4 или IPv6) сетевого порта управления iBMC:номер порта
Адрес имя домена iBMC:номер порта
Введите IPv6-адрес в квадратных скобках или IPv4-адрес без скобок, например [2001::64]:444
или 192.168.100.1:444.
Номер порта можно не вводить, если используется номер порта по умолчанию, имеющий
значение 443.
Шаг 4 Выберите режим входа и нажмите Connect.
Shared Mode: позволяет двум пользователям одновременно подключиться и
управлять сервером. Пользователи могут видеть операции друг друга.
Private Mode: позволяет только одному пользователю подключиться и управлять
сервером.
На экране отобразится информация, показанная на Рис. 14-9.
224
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции

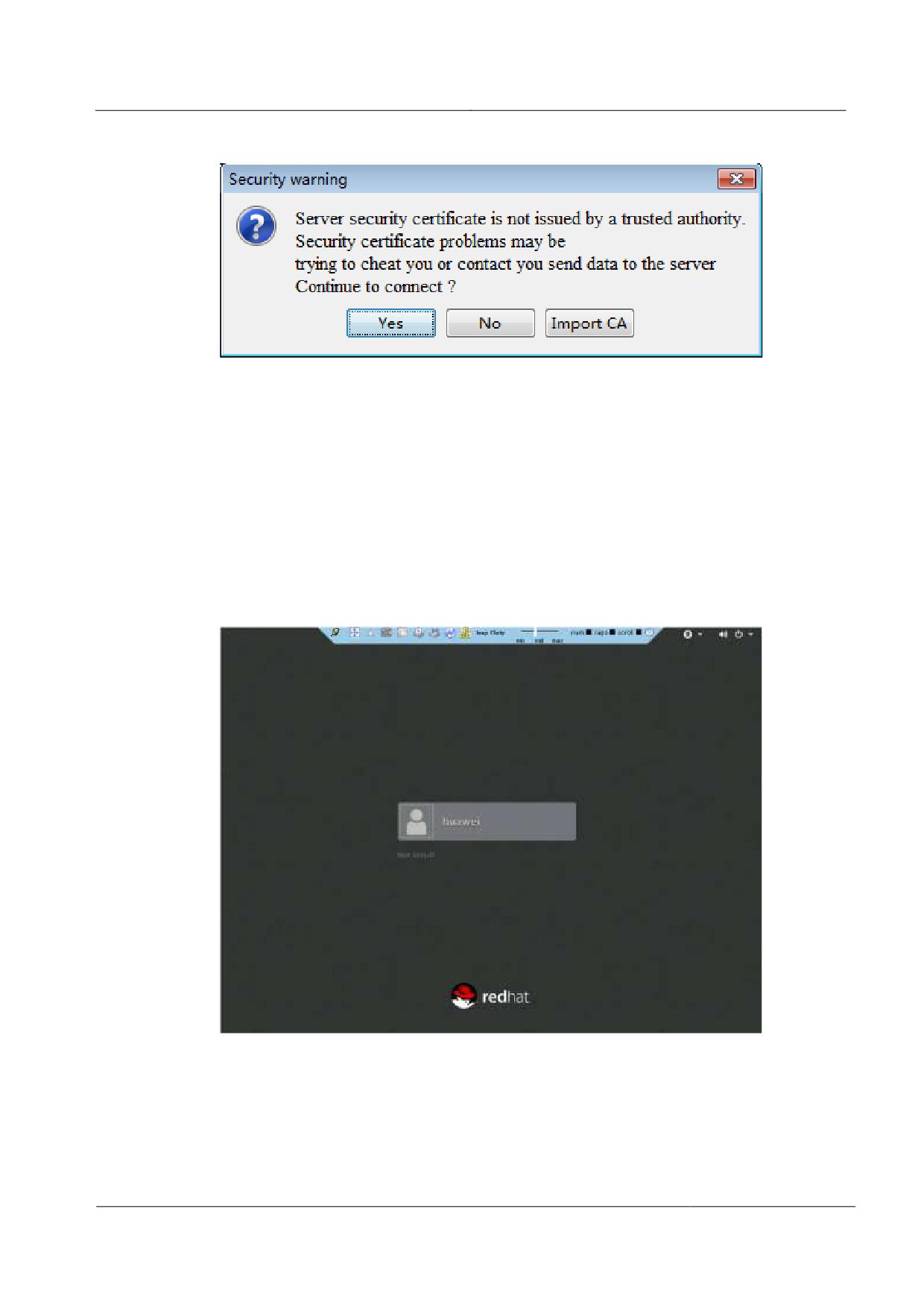

Рис. 14-9 Информация о рисках безопасности
Шаг 5 Выполните следующие операции, исходя из реальной ситуации:
Нажмите Yes, чтобы открыть IRC.
Нажмите No, чтобы вернуться к интерфейсу входа.
Нажмите Import CA, чтобы импортировать сертификат CA (*.cer, *.crt или *.pem).
После импортирования сертификата CA диалоговое окно о рисках безопасности
больше не будет появляться на экране.
Откроется страница IRC сервера, показанная на Рис. 14-10.
Рис. 14-10 Страница IRC сервера
Конец
225
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
ОС Ubuntu
Поддерживаемые ОС: Ubuntu 14.04 LTS и Ubuntu 16.04 LTS
Шаг 1 Настройте IP-адрес для клиента (ПК), чтобы обеспечить связь между клиентом и iBMC.
Настраиваемый IP-адрес и IP-адрес сетевого порта управления iBMC должны
находиться в одном сетевом сегменте.
Шаг 2 Откройте консоль и задайте в качестве рабочей папки папку, в которой хранятся файлы
IRC.
Шаг 3 Выполните команду chmod 777 KVM.sh, чтобы настроить полномочия для IRC.
Шаг 4 Выполните команду ./KVM.sh, чтобы запустить IRC.
На экране появится диалоговое окно аналогичное окну, показанному на Рис. 14-11.

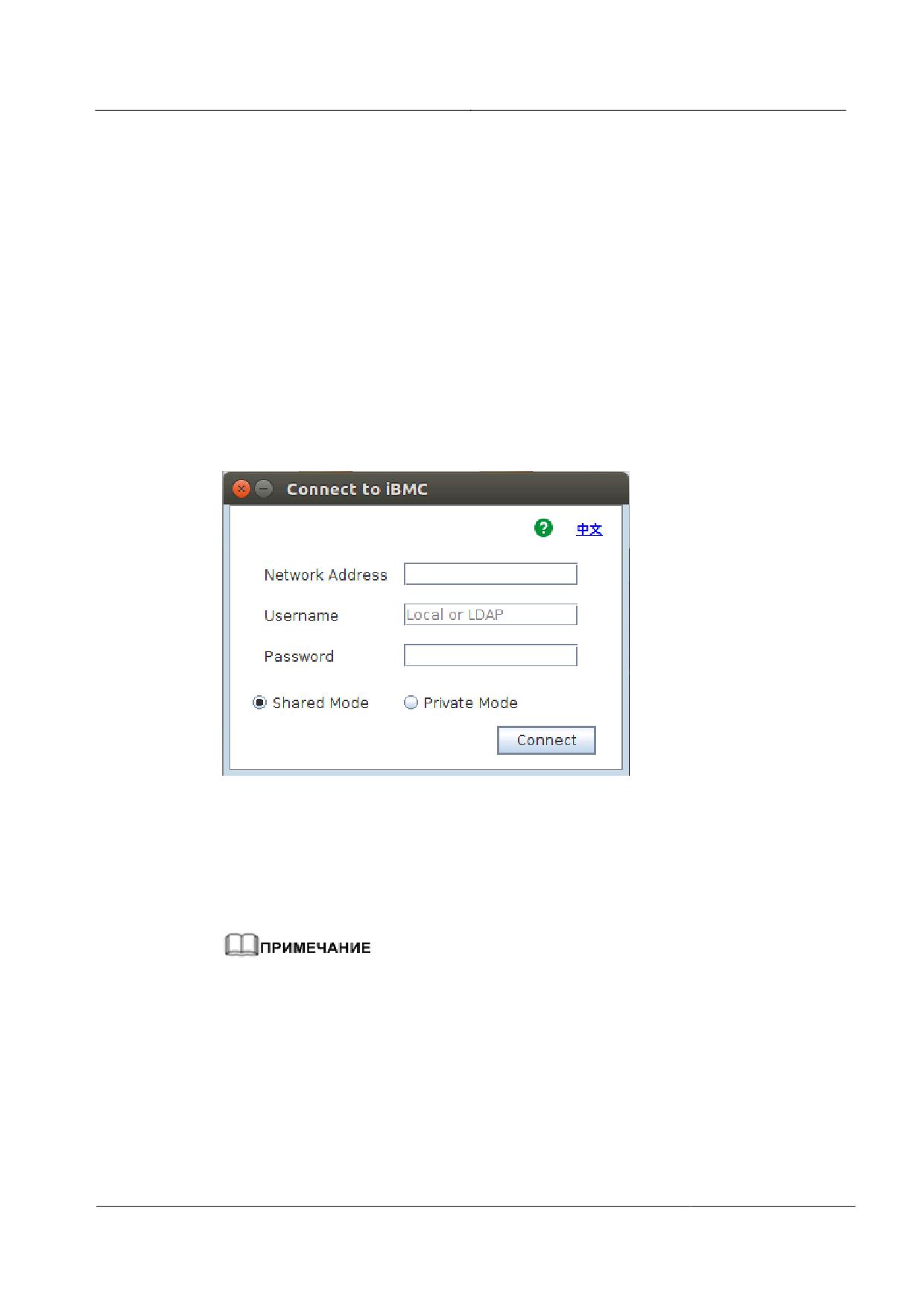

Рис. 14-11 Интерфейс входа
Шаг 5 Введите сетевой адрес, имя пользователя и пароль.
Сетевой адрес можно вводить в одном из следующих форматов:
IP-адрес (IPv4 или IPv6) сетевого порта управления iBMC:номер порта
Адрес имя домена iBMC:номер порта
Введите IPv6-адрес в квадратных скобках или IPv4-адрес без скобок, например [2001::64]:444
или 192.168.100.1:444.
Номер порта можно не вводить, если используется номер порта по умолчанию, имеющий
значение 443.
Шаг 6 Выберите режим входа и нажмите Connect.
Shared Mode: позволяет двум пользователям одновременно подключиться и
управлять сервером. Пользователи могут видеть операции друг друга.
Private Mode: позволяет только одному пользователю подключиться и управлять
сервером.
226
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
На экране отобразится информация, показанная на Рис. 14-12.
Рис. 14-12 Информация о рисках безопасности
Шаг 7 Выполните следующие операции, исходя из реальной ситуации:
Нажмите Yes, чтобы открыть IRC.
Нажмите No, чтобы вернуться к интерфейсу входа.
Нажмите Import CA, чтобы импортировать сертификат CA (*.cer, *.crt или *.pem).
После импортирования сертификата CA диалоговое окно о рисках безопасности
больше не будет появляться на экране.
Откроется страница IRC сервера, показанная на Рис. 14-13.
Рис. 14-13 Страница IRC сервера
Конец
227
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
ОС Mac
Поддерживаемая ОС: Mac OS X El Capitan
Шаг 1 Настройте IP-адрес для клиента (ПК), чтобы обеспечить связь между клиентом и iBMC.
Настраиваемый IP-адрес и IP-адрес сетевого порта управления iBMC должны
находиться в одном сетевом сегменте.
Шаг 2 Откройте консоль и задайте в качестве рабочей папки папку, в которой хранятся файлы
IRC.
Шаг 3 Выполните команду chmod 777 KVM.sh, чтобы настроить полномочия для IRC.
Шаг 4 Выполните команду ./KVM.sh, чтобы запустить IRC.
На экране появится диалоговое окно аналогичное окну, показанному на Рис. 14-14.

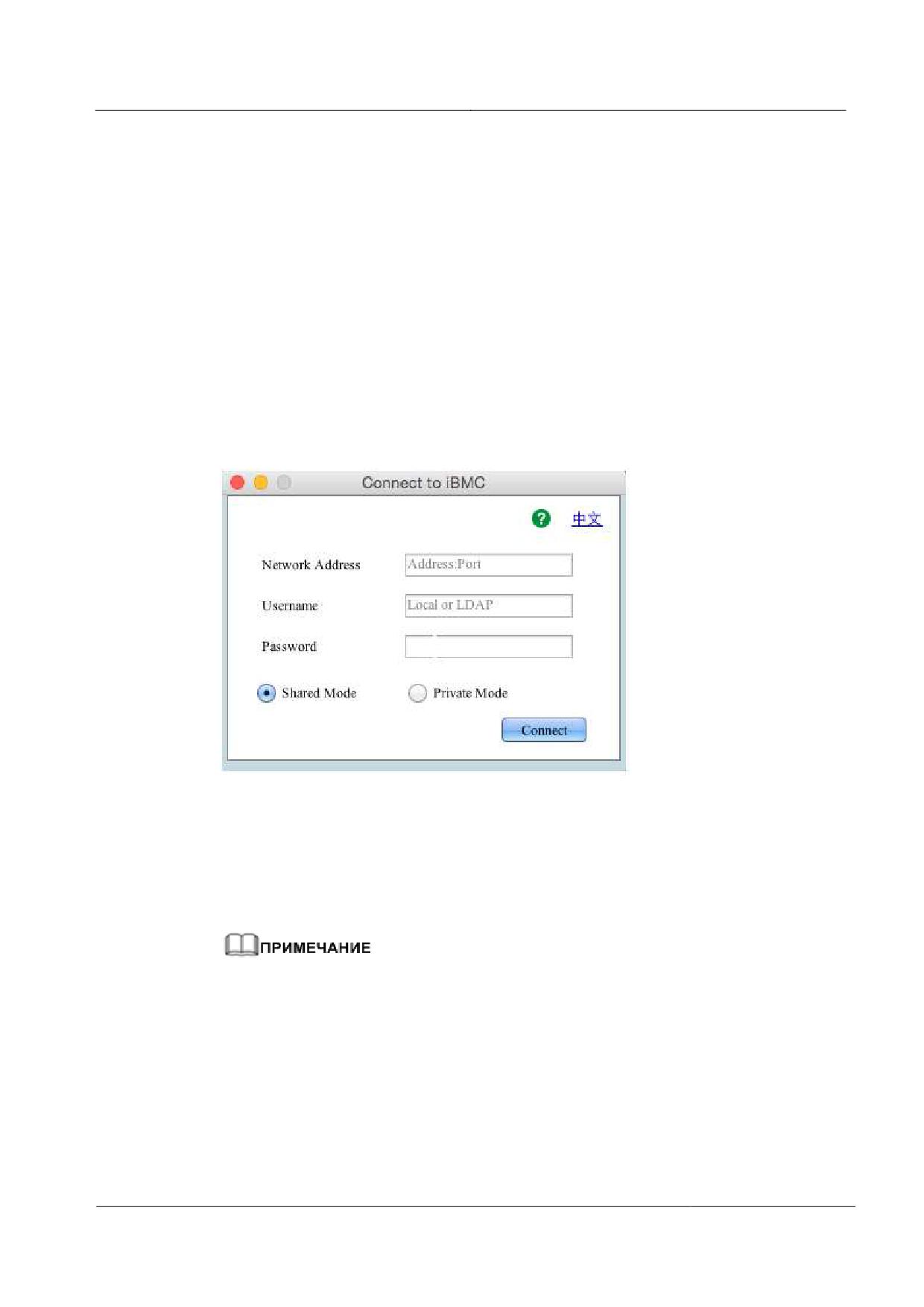

Рис. 14-14 Интерфейс входа
Шаг 5 Введите сетевой адрес, имя пользователя и пароль.
Сетевой адрес можно вводить в одном из следующих форматов:
IP-адрес (IPv4 или IPv6) сетевого порта управления iBMC:номер порта
Адрес имя домена iBMC:номер порта
Введите IPv6-адрес в квадратных скобках или IPv4-адрес без скобок, например [2001::64]:444
или 192.168.100.1:444.
Номер порта можно не вводить, если используется номер порта по умолчанию, имеющий
значение 443.
Шаг 6 Выберите режим входа и нажмите Connect.
Shared Mode: позволяет двум пользователям одновременно подключиться и
управлять сервером. Пользователи могут видеть операции друг друга.
Private Mode: позволяет только одному пользователю подключиться и управлять
сервером.
228
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
На экране отобразится информация, показанная на Рис. 14-15.

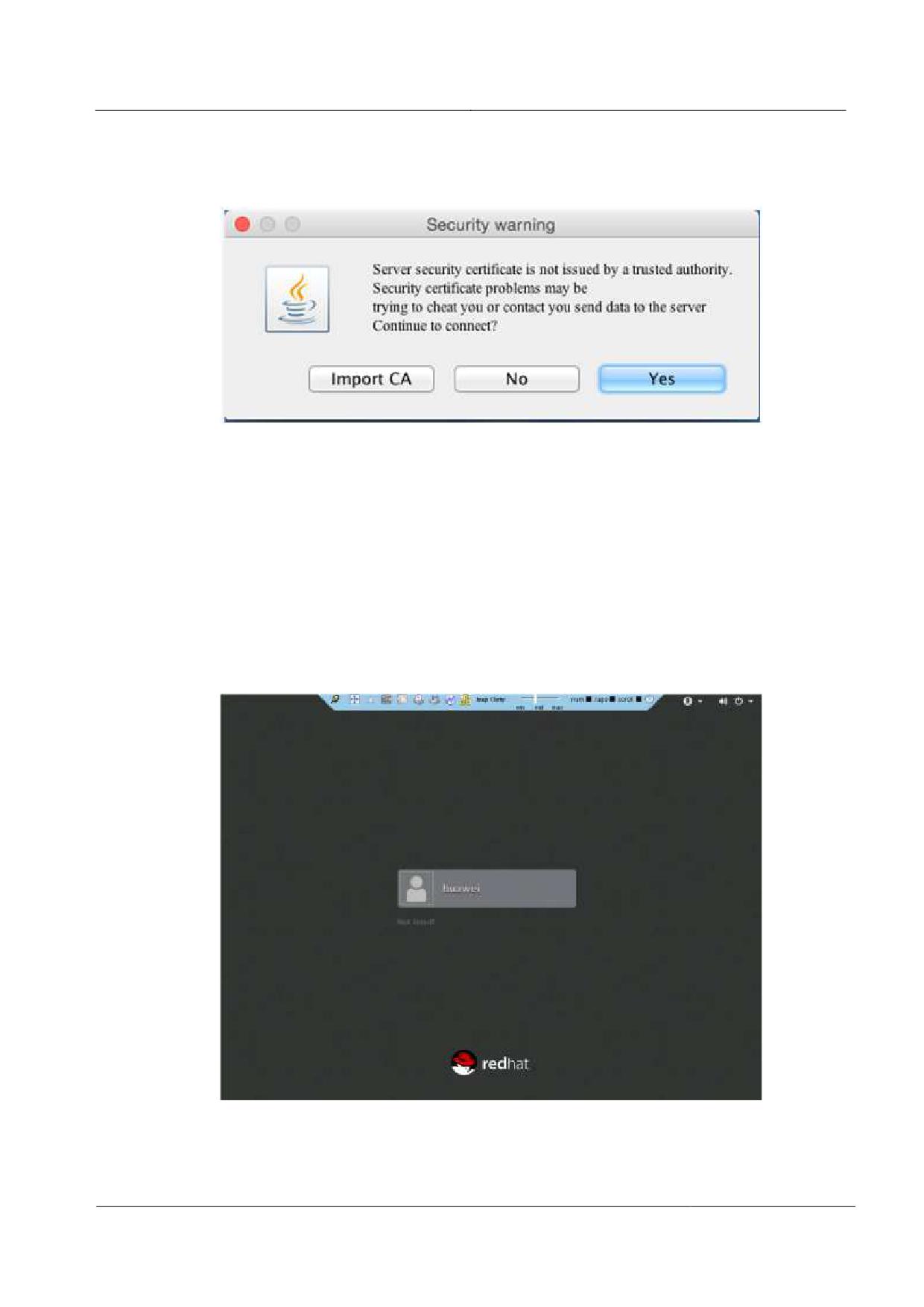

Рис. 14-15 Информация о рисках безопасности
Шаг 7 Выполните следующие операции, исходя из реальной ситуации:
Нажмите Yes, чтобы открыть IRC.
Нажмите No, чтобы вернуться к интерфейсу входа.
Нажмите Import CA, чтобы импортировать сертификат CA (*.cer, *.crt или *.pem).
После импортирования сертификата CA диалоговое окно о рисках безопасности
больше не будет появляться на экране.
Откроется страница IRC сервера, показанная на Рис. 14-16.
Рис. 14-16 Страница IRC сервера
Конец
229
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
14.5 Вход на сервер через последовательный порт с
помощью PuTTY
Процедура
Шаг 1 Дважды щелкните кнопкой мыши PuTTY.exe.
На экране появится окно PuTTY Configuration.
Шаг 2 В дереве навигации выберите Connection > Serial.
Шаг 3 Настройте параметры входа.
Например:
Serial Line to connect to: COMn
Speed (baud): 115200
Data bits: 8
Stop bits: 1
Parity: -
Flow control: -
n в COMn - это номер последовательного порта, значение которого должно быть целым
числом.
Шаг 4 В дереве навигации выберите Session.
Шаг 5 Выберите Serial в качестве Connection type, как показано на Рис. 14-17.
230
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции

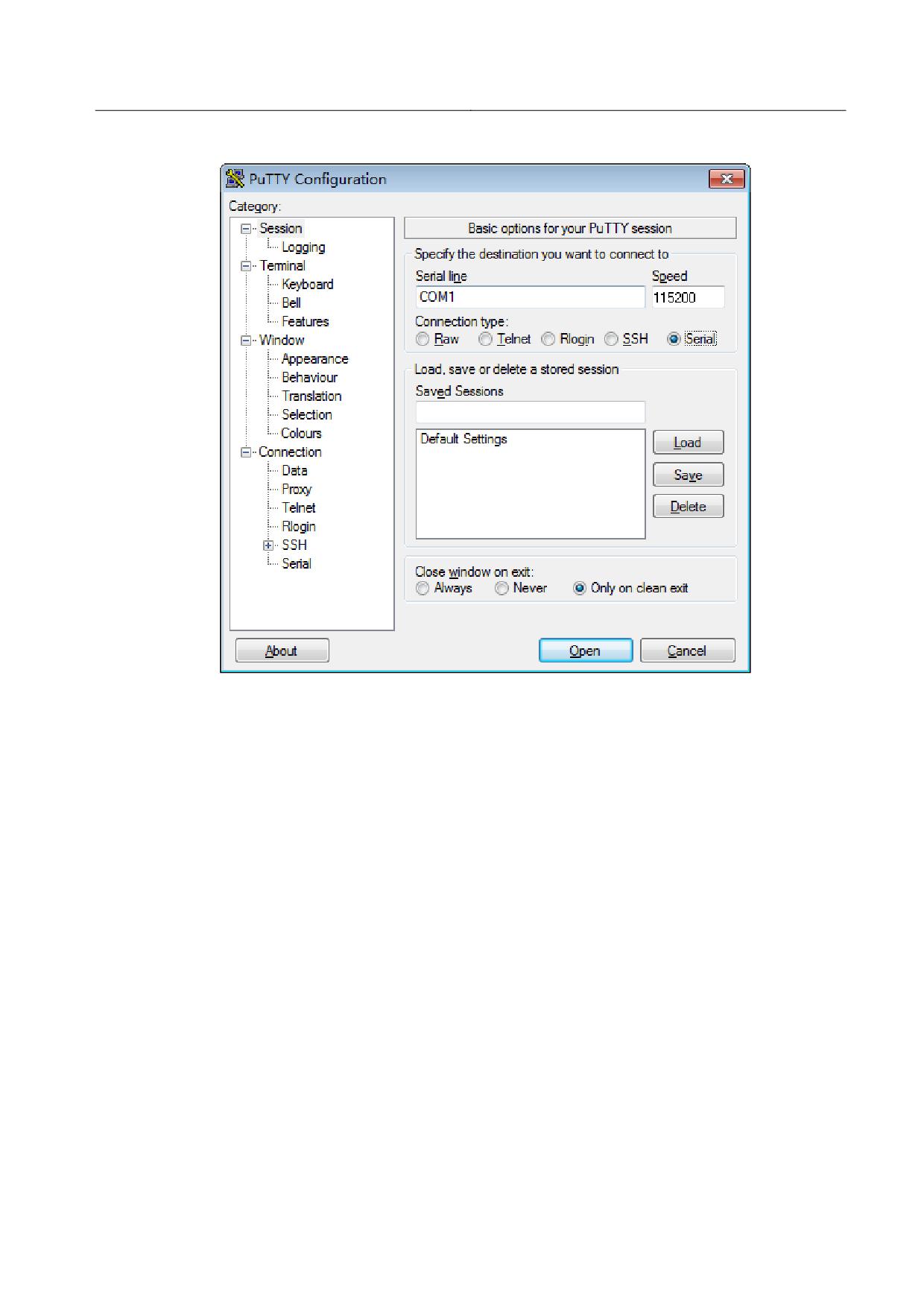

Рис. 14-17 Окно PuTTY Configuration
Шаг 6 Задайте параметру Close window on exit значение Only on clean exit, как показано на
Рис. 14-17.
Установите Saved Sessions и нажмите Save. При следующем входе на сервер вы можете
просто дважды щелкнуть кнопкой мыши по сохраненным настройкам в разделе Saved
Sessions.
Шаг 7 Нажмите Open.
На экране появится окно PuTTY.
Шаг 8 Введите имя пользователя и пароль.
После успешного входа имя хоста сервера будет отображаться слева в строке
приглашения.
Конец
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
14.6 Вход на сервер через сетевой порт с помощью
PuTTY
Процедура
Шаг 1 Настройте IP-адрес и маску подсети или добавьте информацию о маршруте для связи
ПК с сервером.
В интерфейсе командной строки (CLI) ПК выполните следующую команду, чтобы
проверить достижимость IP-адреса:
Ping Server IP address
Если IP-адрес доступен, выполните Шаг 2.
Если IP-адрес недоступен, проверьте сетевое соединение, устраните неисправность
и выполните Шаг 1.
Шаг 2 Дважды щелкните кнопкой мыши PuTTY.exe.
На экране появится окно PuTTY Configuration, показанное на Рис. 14-18.

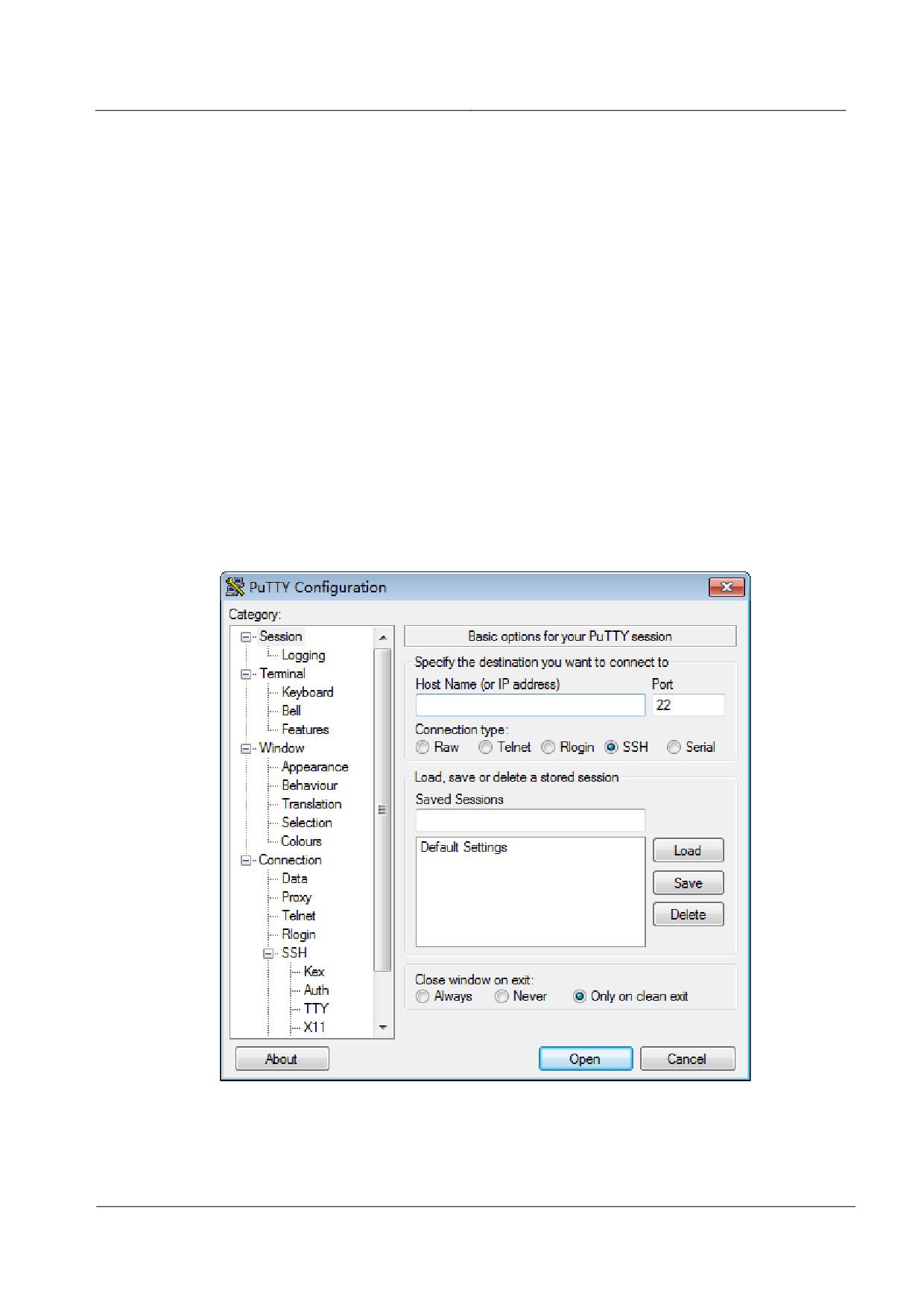

Рис. 14-18 Окно PuTTY Configuration
Шаг 3 В дереве навигации выберите Session.
Шаг 4 Настройте параметры входа.
232
Сервер 2288H V5
Руководство пользователя
14 Стандартные операции
Далее приведено описание параметров:
Host Name (or IP address): IP-адрес сервера, который необходимо проверить на
достижимость, например 191.100.34.32.
Port: Рекомендуется использовать значение по умолчанию 22.
Connection type: Рекомендуется использовать значение по умолчанию SSH.
Close window on exit: Рекомендуется использовать значение по умолчанию Only
on clean exit.
Сконфигурируйте Host Name (or IP address) и Saved Sessions и нажмите Save. При следующем
входе на сервер вы можете просто дважды щелкнуть кнопкой мыши по сохраненной записи в
разделе Saved Sessions.
Шаг 5 Нажмите Open.
На экране появится окно PuTTY.
При первом входе на сервер на экране появится диалоговое окно PuTTY Security Alert.
Нажмите Yes, чтобы продолжить.
При неправильном вводе имени пользователя или пароля необходимо будет установить новый
сеанс PuTTY.
Шаг 6 Введите имя пользователя и пароль.
После успешного входа имя хоста сервера будет отображаться слева в строке
приглашения.
Конец
233
Сервер 2288H V5
Руководство пользователя
15 Техническая поддержка и другие ресурсы
15
Техническая поддержка и другие
ресурсы
О данной главе
15.1 Техническая поддержка
15.2 Информационные ресурсы продукта
15.3 Инструменты техобслуживания
15.1 Техническая поддержка
Веб-сайт технической поддержки
Техническую документацию можно найти на веб-сайте технической поддержки:
Платформа самообслуживания и сообщество
Ссылки для получения дополнительной информации о серверах и консультаций
экспертов:
HUAWEI Server Information Self-Service Platform для получения определенной
документации по серверам.
HUAWEI CONNECT FOR ENTERPRISE (Server) для обучения и обсуждения.
Новости
Product News для изучения информации о жизненных циклах продукта и обновлениях.
Истории успеха
Knowledge Base для изучения возможностей применения продукта.
234
Сервер 2288H V5
Руководство пользователя
15 Техническая поддержка и другие ресурсы
Техническая поддержка Huawei
Если неисправность не удается устранить после принятия определенных мер,
указанных в соответствующих документах, рекомендуется обратиться в службу
технической поддержки Huawei:
Для корпоративных клиентов: Global Service Hotline
Для операторов связи: Global TAC Information
Обратитесь в местное представительство компании Huawei для получения
технической поддержки.
15.2 Информационные ресурсы продукта
В Табл. 15-1 приведено описание ресурсов.
Табл. 15-1 Информационные ресурсы продукта
Ресурс
Описание
Способ получения
Документация по
Описание структуры
Перейдите по ссылке
серверам
сервера, спецификации,
Support > Product
процедуры установки,
Support > IT > Server,
удаления, настройки и
выберите модель продукта
замены компонентов, а
и откройте вкладку
также информация о
Documentation.
соответствии стандартам.
Инструмент проверки
Запрос информации об
Перейдите по ссылке
совместимости сервера
операционных системах,
Huawei Server
Huawei
компонентах и внешних
Compatibility Checker.
устройствах, совместимых
с серверами.
Система запроса
Запрос информации об
Перейдите по ссылке
информации для
устройствах.
Maintenance Information
технического
Inquiry.
обслуживания
Инструмент для расчета
Расчет потребляемой
Перейдите по ссылке
потребляемой мощности
мощности для различных
Huawei Server Power
сервера Huawei
конфигураций серверов.
Calculator.
15.3 Инструменты техобслуживания
В Табл. 15-2 перечислены программные инструменты, необходимые для технического
обслуживания серверов Huawei.
235
Сервер 2288H V5
Руководство пользователя
15 Техническая поддержка и другие ресурсы
Табл. 15-2 Программные инструменты для технического обслуживания
Инструмент
Сервер и версия
Описание
FusionServer
См. FusionServer
uMate требуется для выполнения задач
Tools uMate
Tools V2R2 uMate
техобслуживания серверов. Под задачами
User Guide.
подразумевается профилактическое
обслуживание, пакетное обновление
встроенного ПО и мониторинг
потребляемой мощности.
Ссылка для загрузки: FusionServer Tools
FusionServer
См. FusionServer
InfoCollect предназначен для сбора
Tools InfoCollect
Tools V2R2
журналов, информация которых позволяет
InfoCollect User
быстро обнаруживать неисправности.
Guide.
Ссылка для загрузки: FusionServer Tools
FusionServer
См. FusionServer
FusionServer Tools Toolkit предназначен
Tools Toolkit
Tools V2R2 Toolkit
для диагностики и конфигурирования
User Guide.
серверов.
Ссылка для загрузки: FusionServer Tools
ServiceCD
См. FusionServer
ServiceCD используется для установки
Tools V2R2
операционных систем.
ServiceCD 2.0 User
Ссылка для загрузки: FusionServer Tools
Guide.
236
Сервер 2288H V5
Руководство пользователя
A Приложение
A
Приложение
A.1 Логическая структура
A.2 Функции RAS
A.3 Глоссарий
A.4 Обозначения и сокращения
A.1 Логическая структура

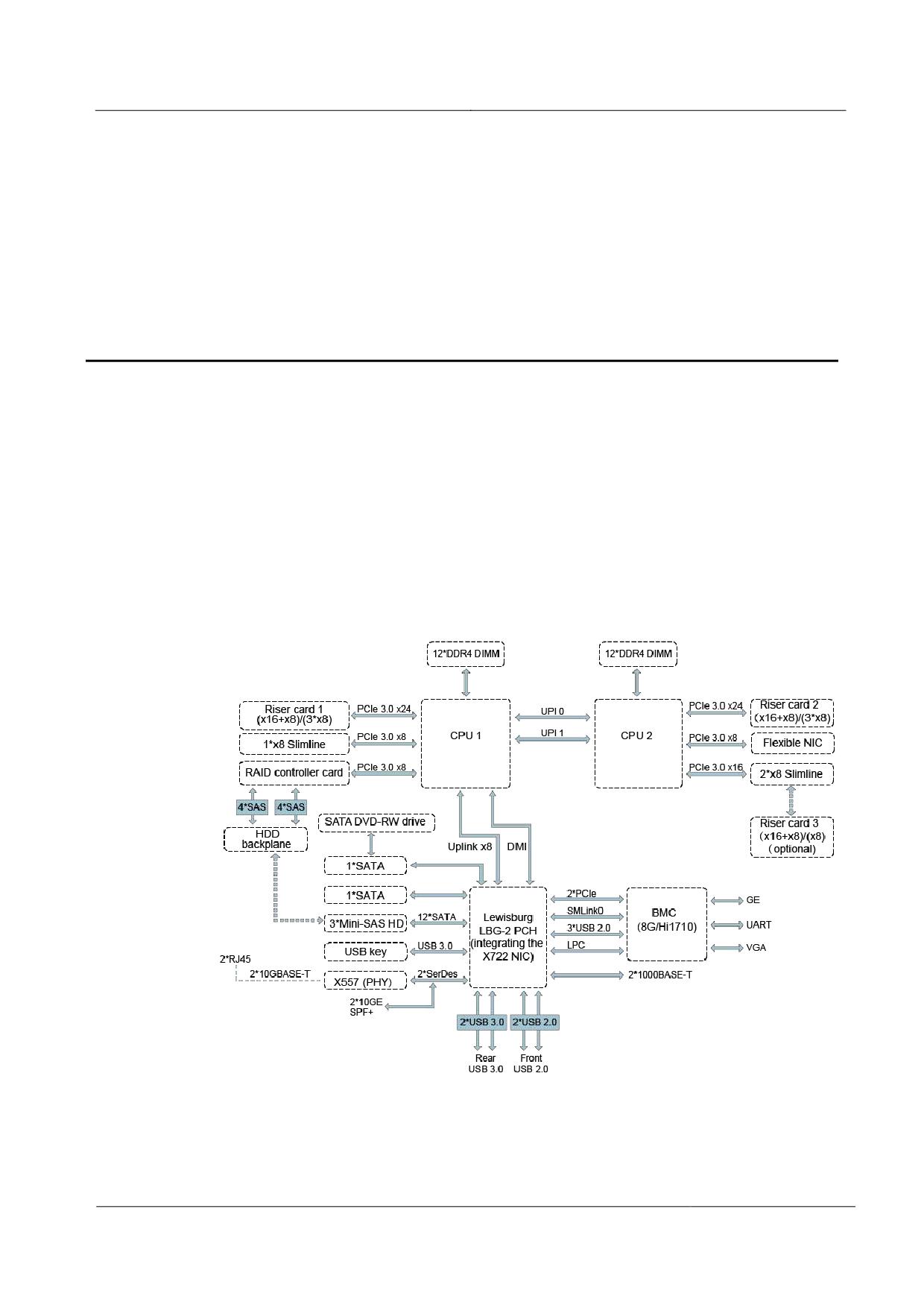

Рис. A-1 Логическая структура 2288H V5
237
Сервер 2288H V5
Руководство пользователя
A Приложение
2288H V5 поддерживает два процессора серии Intel® Xeon® Scalable и 24 DDR4
DIMM. ЦП взаимодействуют друг с другом при помощи двух шин UPI (Ultra Path
Interconnect) со скоростью до 10,4 GT/s (гигатранзакций в секунду).
ЦП подключаются к трем райзер-картам PCIe при помощи шин PCIe. На райзер-
картах имеются различные слоты PCIe.
Плата контроллера RAID на материнской плате подключается к ЦП 1 через шины
PCIe, a объединительные платы жесткого диска с помощью сигнальных кабелей
SAS. Объединительные платы жесткого диска поддерживают различные
конфигурации запоминающего устройства.
Мостовая микросхема LBG-2 предоставляет два порта GE LOM и два оптических
порта LOM 10GE или два электрических порта LOM 10GE (через X557 PHY).
Микросхема управления Hi1710 Huawei предоставляет порт VGA, сетевой порт
управления и последовательный порт отладки.
A.2 Функции RAS
В Табл. A-1 приведено описание функций надежности, доступности и удобства
обслуживания (RAS), поддерживаемые сервером 2288H V5. Эти функции позволяют
значительно повысить производительность.
Подробная информация о способах настройки этих функций приведена в документе Серверная
платформа Purley HUAWEI Справочник параметров BIOS.
Табл. A-1 Функции RAS
Модуль
Функция
Описание
ЦП
Corrected
Исправление прерываний от ошибки.
Machine Check
Interrupt
Модуль
Failed DIMM
Обнаружение неисправного DIMM и его изоляция
DIMM
Isolation
от других модулей, перед его заменой.
Memory Thermal
Автоматическая настройка температур DIMM во
Throttling
избежание повреждения вследствие перегрева.
Rank Sparing
Выделение некоторых рангов памяти в качестве
резервных для предотвращения сбоя системы из-за
некорректируемых ошибок.
Memory Address
Обнаружение ошибки адреса и команды памяти.
Parity Protection
Memory Demand
Исправление ошибки при обнаружении. Если такие
and Patrol
ошибки не исправить в кратчайшие сроки, могут
Scrubbing
возникнуть неисправимые ошибки.
Memory
Повышение надежности системы.
Mirroring
Single Device
Возможность исправления многобитовых ошибок
Data Correction
на отдельном устройстве для повышения
надежности памяти.
238
Сервер 2288H V5
Руководство пользователя
A Приложение
Модуль
Функция
Описание
Device Tagging
Исправление ошибок модуля DIMM с целью
улучшения доступности DIMM.
Data Scrambling
Оптимизация распределения потоков данных и
уменьшение вероятности ошибки для повышения
надежности потоков данных в памяти и
возможности обнаружения ошибок адресов.
PCIe
PCIe Advanced
Повышение удобства эксплуатации сервера.
Error Reporting
UltraPath
Intel UPI Link
Предоставление механизма повторения для
Interconnect
Level Retry
повышения надежности UPI
Intel UPI Protocol
Предоставляет механизм циклического
Protection via
избыточного кода (CRC) для пакетов UPI для
CRC
повышения надежности системы.
Операцион
Core Disable for
Изолирует неисправный процессор во время
ная
Fault Resilient
запуска, чтобы повысить надежность и
система
Boot (FRB)
доступность системы.
Corrupt Data
Идентифицирует блок памяти, который содержит
Containment
поврежденные данные, чтобы минимизировать
Mode
влияние на запущенные программы и повысить
надежность системы.
Socket disable for
Изолирует неисправный разъем во время запуска,
Fault Resilient
чтобы повысить надежность системы.
Boot (FRB)
Architected Error
Благодаря усовершенствованной архитектуре
Records
проверки компьютера (eMCA) BIOS собирает
информацию об ошибках из аппаратных регистров
в соответствии со спецификациями UEFI,
отправляет информацию об ошибках в ОС по APEI
усовершенствованного интерфейса управления
конфигурацией и питанием (ACPI) и обнаруживает
ошибку, повышая тем самым доступность системы.
Error Injection
Вводит ошибки для проверки различных функций
Support
RAS.
Machine Check
Обеспечивает восстановление программного
Architecture
обеспечения для неисправимых ошибок для
повышения доступности системы.
eMCA: Gen2
Повышение надежности системы.
Out-of-band
Система OBB подключается к регистрам MCA с
(OOB) access to
помощью шины управления платформой (PECI).
MCA registers
Если в системе возникает фатальная ошибка,
система внеполосной связи собирает данные на
месте, чтобы облегчить анализ неисправностей и
локализовать и улучшить работоспособность
системы.
239
Сервер 2288H V5
Руководство пользователя
A Приложение
Модуль
Функция
Описание
BIOS Abstraction
BIOS обрабатывает ошибки и передает
Layer for Error
информацию об ошибках в операционную систему
Handling
и 2288H V5 в соответствии со спецификациями,
чтобы повысить работоспособность системы.
BIOS-based
BIOS предоставляет информацию о физических
Predictive Failure
единицах для ошибок DIMM, а операционная
Analysis (PFA)
система отслеживает и прогнозирует ошибки и
изолирует страницы памяти с ошибками.
A.3 Глоссарий
Ethernet
Ethernet - это наиболее распространенная технология организации локальных
сетей, разработанная Xerox Corporation в сотрудничестве с компаниями DEC
и Intel. Для организации доступа используется множественный доступ с
контролем несущей и обнаружением коллизий (CSMA/CD, Carrier Sense
Multiple Access with Collision Detection). Интерфейсы Ethernet поддерживают
передачу данных со скоростью 10 Мбит/с по различным кабелям.
Спецификация Ethernet основана на стандарте IEEE 802.3.
KVM-переключатель
Устройство, предназначенное для коммутации одного комплекта устройств
(Keyboard, Video,
ввода-вывода (монитор, клавиатура и мышь) между несколькими блейд-
Mouse, клавиатура,
серверами.
видео и мышь)
«Горячая» замена (Hot
Процедура отключения и подключения блейд-сервера во время работы
swap)
системы без выключения питания и остановки системных процессов.
Журнал регистрации
Энергонезависимая область памяти, в которую записываются системные
системных событий
события, и соответствующие интерфейсы. Регистрация событий системной
(SEL, System Event
платформы необходима для диагностики неисправностей и восстановления
Log)
системы.
Избыточность
Свойство системы сохранять работоспособность после отказа одного или
(Redundancy)
нескольких составных компонентов путем автоматического включения
резервных компонентов взамен неисправных.
Контроллер
(BMC, Baseboard Management Controller)
управления
BMC является основным модулем системы управления стандарта IPMI
материнской платой
(Intelligent Platform Management Interface), предназначенным для сбора,
обработки и хранения данных с датчиков, а также для мониторинга рабочего
состояния всех компонентов системы. BMC осуществляет наблюдение за
работой оборудования и передачу аварийной информации управляемых
объектов в модуль управления.
Мезонинная плата
Плата, вставляемая в разъем на материнской плате и располагающаяся
(Mezzanine card)
параллельно материнской плате. Применяются в устройствах с высокими
требованиями к занимаемому пространству.
Панель (Panel)
Элемент, устанавливаемый с фронтальной стороны серверного устройства
перпендикулярно печатной плате, служащий для размещения разъемов,
240
Сервер 2288H V5
Руководство пользователя
A Приложение
рычагов выталкивателя, индикаторов, элементов управления и мезонинных
плат.
Протокол GRE
Протокол туннелирования сетевых пакетов, разработанный компанией Cisco
(Generic Routing
Systems. Его основное назначение - инкапсуляция пакетов сетевого уровня
Encapsulation, общая
сетевой модели OSI в IP пакеты. С помощью протокола GRE создается
инкапсуляция
непрерывное соединение между двумя узлами (маршрутизаторами) через
маршрутов)
общедоступную сеть.
Сервер (Server)
Специализированный компьютер для предоставления клиентам сервисного
программного обеспечения в сетевой среде.
Технология RAID
Технология хранения, которая объединяет несколько независимых
(RAID, Redundant
физических жестких дисков в логический диск (группу дисков) для
Array of Independent
обеспечения более высокой производительности хранения и избыточности.
Disks)
Существует несколько стандартов или уровней RAID применяемых в
различных целях.
Шина PCIe (PCIe)
Сокращенное название от PCI Express. Компьютерная шина (хотя на
физическом уровне шиной не является, будучи соединением типа «точка-
точка»), использующая программную модель шины PCI и
высокопроизводительный физический протокол, основанный на
последовательной передаче данных. В отличие от стандарта PCI,
использовавшего для передачи данных общую шину с подключением
параллельно нескольких устройств, PCI Express, в общем случае, является
пакетной сетью с топологией типа звезда. Устройства PCI Express
взаимодействуют между собой через среду, образованную коммутаторами,
при этом каждое устройство напрямую связано соединением типа точка-
точка с коммутатором.
Шина UPI (Ultra Path
Шина типа «точка-точка» нового поколения, разработанная компанией Intel
Interconnect)
для соединения процессоров.
Юнит (U)
Единица измерения высоты специального оборудования, включая
телекоммуникационного, IT-оборудования, промышленных компьютеров,
оборудования систем управления и промышленной автоматизации,
встраиваемых источников бесперебойного питания, распределителей
питания ЦОД и др., размещаемого в специальных стойках или шкафах,
имеющих систему конструкций для крепежа такого оборудования. 1U равен
44,45 мм (или 1,75 дюймов).
A.4 Обозначения и сокращения
A
AC
Alternating Current - Переменный ток
B
BIOS
Basic Input/Output System - Базовая система ввода-вывода
BMC
Baseboard Management Controller - Контроллер управления материнской
платой
241
Сервер 2288H V5
Руководство пользователя
A Приложение
C
CLI
Command-Line Interface - Интерфейс командной строки
D
DC
Direct Current - Постоянный ток
DDR
Double Date Rate - Удвоенная скорость передачи данных
DDDC
Double Device Data Correction - Двойная коррекция ошибок устройства
DIMM
Dual In-line Memory Module - Двухсторонний модуль памяти
DRAM
Dynamic Random Access Memory - Динамическая память с произвольным
доступом
DVD
Digital Video Disc - Цифровой видеодиск
E
ECC
Error Checking and Correcting - Контроль и исправление ошибок
F
FC
Fibre Channel (технология)
FCC
Federal Communication Commission - Федеральная комиссия связи
FTP
File Transfer Protocol - Протокол передачи файлов
G
GE
Gigabit Ethernet - Гигабитный Ethernet
GPU
Graphics Processing Unit - Графический процессор
H
HA
High Availability - Высокая доступность
HDD
Hard Disk Drive - Жесткий диск
HPC
High Performance Computing - Высокопроизводительные вычисления
HTTP
Hypertext Transfer Protocol - Протокол передачи гипертекста
HTTPS
Hypertext Transfer Protocol Secure - Защищенный протокол передачи
гипертекста
I
242
Сервер 2288H V5
Руководство пользователя
A Приложение
iBMC
Intelligent Baseboard Management Controller - Интеллектуальный контроллер
управления материнской платой
IEC
International Electrotechnical Commission - Международная
электротехническая комиссия
IOPS
Input/Output operations Per Second - Количество операций ввода-вывода в
секунду
IP
Internet Protocol - Интернет-протокол
IPMB
Intelligent Platform Management Bus - Шина управления интеллектуальной
платформой
IPMI
Intelligent Platform Management Interface - Интерфейс управления
интеллектуальной платформой
K
KVM
Keyboard, Video, and Mouse - Клавиатура, дисплей, мышь
L
LRDIMM
Load-Reduced Dual In-Line Memory Module - DIMM со сниженной
нагрузкой
LED
Light Emitting Diode - Светодиод
LOM
LAN On Motherboard - LAN на материнской плате
M
MAC
Точный контроль доступа - Управление доступом к среде
N
NBD
Next Business Day - Следующий рабочий день
NC-SI
Network Controller Sideband Interface - Интерфейс боковой полосы сетевого
контроллера
P
PCIe
Peripheral Component Interconnect Express - Технология шины для
подключения периферийных устройств
PDU
Power Distribution Unit - Модуль распределения питания
PHY
PHYsical layer - Физический уровень
PXE
Preboot Execution Environment - Среда для загрузки компьютера
243
Сервер 2288H V5
Руководство пользователя
A Приложение
Q
QPI
QuickPath Interconnect - Последовательная кэш-когерентная шина типа
точка-точка
R
RAID
Redundant Array of Independent Disks - Избыточный массив независимых
дисков
RAS
Reliability, Availability and Serviceability - Надежность, доступность и
удобство эксплуатации
RDIMM
Registered Dual In-line Memory Module - Регистровые DIMM
RJ45
Registered Jack 45 - Стандартизированный физический сетевой интерфейс
RoHS
Restriction of Hazardous Substances - директива, ограничивающая
содержание вредных веществ
S
SAS
Serial Attached Small Computer System Interface - Последовательный
компьютерный интерфейс, разработанный для подключения различных
устройств хранения данных
SATA
Serial Advanced Technology Attachment - Последовательный интерфейс
обмена данными с накопителями информации
SNMP
Simple Network Management Protocol - Простой протокол управления сетью
SOL
Serial Over LAN - Последовательное соединение через LAN
SSD
Solid State Disk - Твердотельный накопитель
T
TCG
Trusted Computing Group (организация)
TCO
Total Cost Ownership - Совокупная стоимость владения
TDP
Thermal Design Power - величина отвода тепловой мощности
TET
Trusted Execution Technology - Технология доверенных вычислений
TFM
TransFlash Module - Модуль TransFlash
TFTP
Trivial File Transfer Protocol - Простой протокол передачи файлов
TPM
Trusted Platform Module (спецификация)
U
UEFI
Unified Extensible Firmware Interface - Единый расширяемый интерфейс
прошивки
244
Сервер 2288H V5
Руководство пользователя
A Приложение
UID
Unit IDentification - Идентификатор модуля
UL
Underwriter Laboratories Inc. (организация)
USB
Universal Serial Bus - Универсальная последовательная шина
V
VGA
Video Graphics Array - Видеоинтерфейс, используемый в мониторах и
видеоадаптерах
VLAN
Virtual Local Area Network - Виртуальная LAN
|
