Танк Т-72Б. Устройство - часть 1

1. ОБЩЕЕ ОПИСАНИЕ УСТРОЙСТВА

ТАНКА

Танк Т-72Б (рис.

1.1 и

1.2) является боевой

гусеничной машиной, имеющей мощное вооружение,

надежную

броневую

защиту

и

высокую

маневренность. Экипаж танка состоит

из трех

человек.

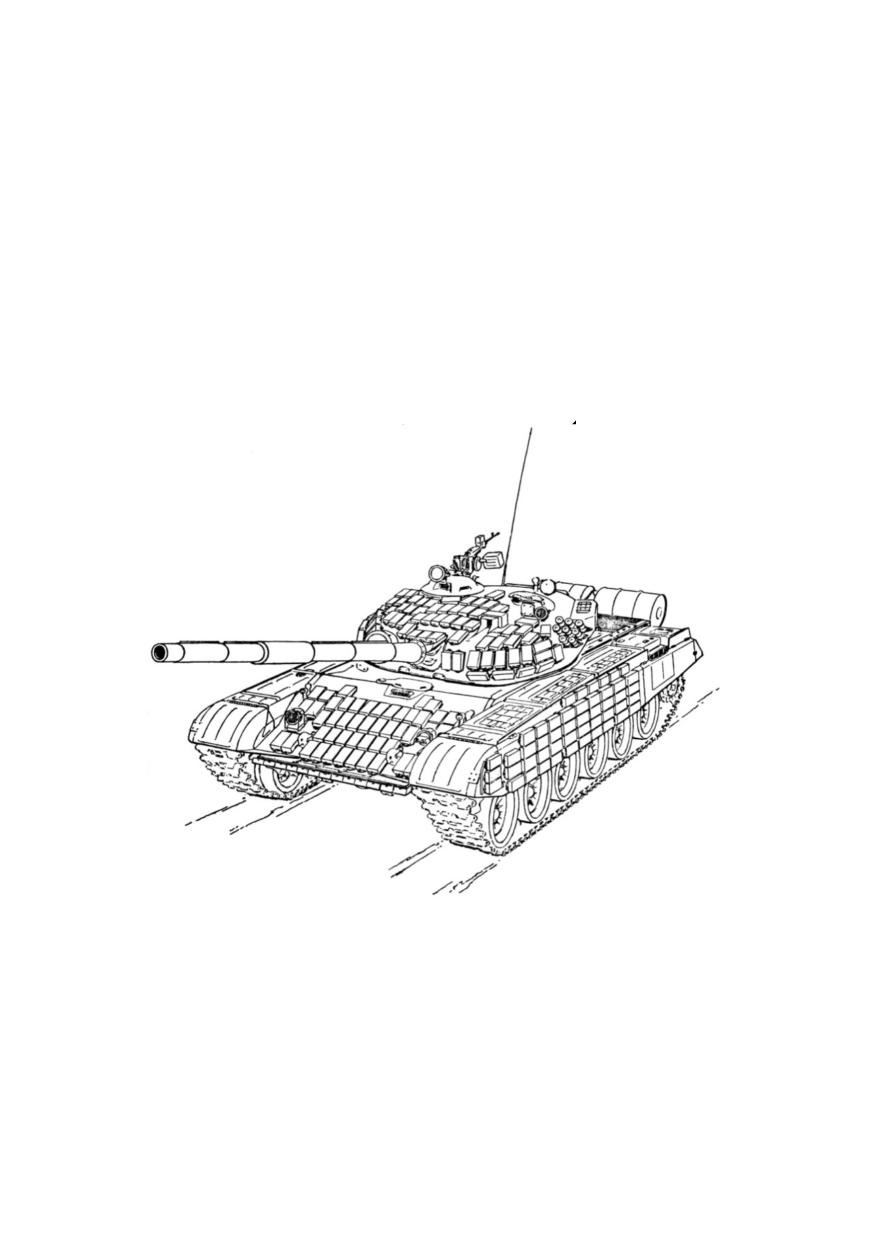

Рис. 1.1. Танк Т-72Б. Вид спереди.

Танк вооружен 125-мм гладкоствольной пушкой,

стабилизированной в двух плоскостях наведения,

спаренным с ней пулеметом ПКТ калибра 7,62 мм и

зенитным пулеметом калибра 12,7 мм.

Танк оборудован средствами наведения и

прицеливания высокой точности, а также автоматом

заряжания, обеспечивающим высокую боевую

скорострельность пушки.

Зенитно-пулеметная установка имеет средства

прицеливания и наведения, обеспечивающие ведение

огня по воздушным и наземным целям.

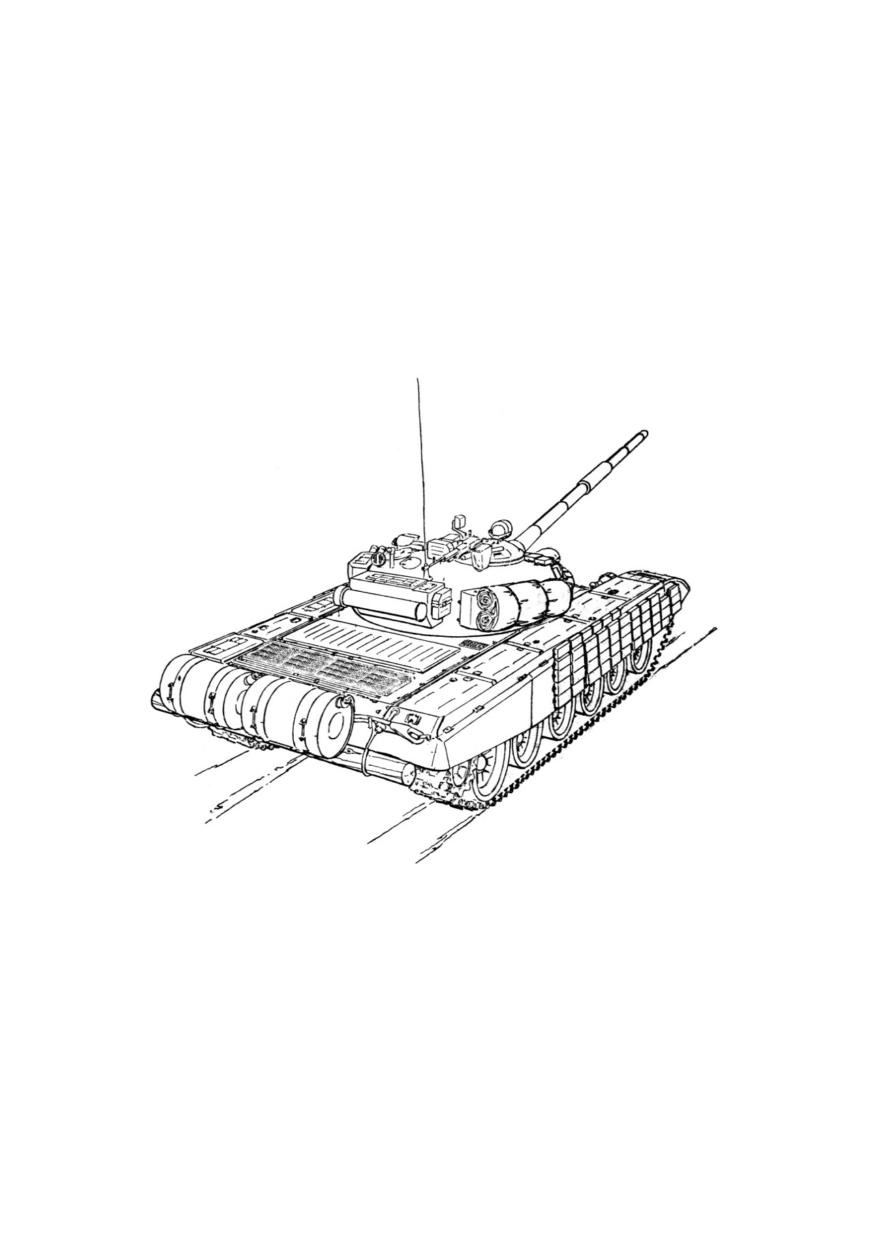

Рис. 1.2. Танк Т-72Б. Вид сзади.

В танке имеется система, предназначенная для

защиты экипажа и оборудования, находящихся

внутри танка, от воздействия ударной волны при

ядерном взрыве, а также для защиты экипажа от

3. КОРПУС И БАШНЯ

Корпус и башня предназначены для размещения и

защиты экипажа, вооружения, боеприпасов,

агрегатов и механизмов танка от поражения огнем

противника.

3.1. Корпус

Корпус танка представляет собой жесткую

коробку, сваренную из броневых листов. Он состоит

из носовой части, бортов, кормы, днища, а также

вентиляторной перегородки и перегородки силового

отделения и крыши над силовым отделением.

Носовая часть корпуса состоит из верхнего 1 (рис.

3.1) и нижнего 5 наклонных броневых листов,

сваренных между собой, а также с передним листом

крыши, бортами и днищем.

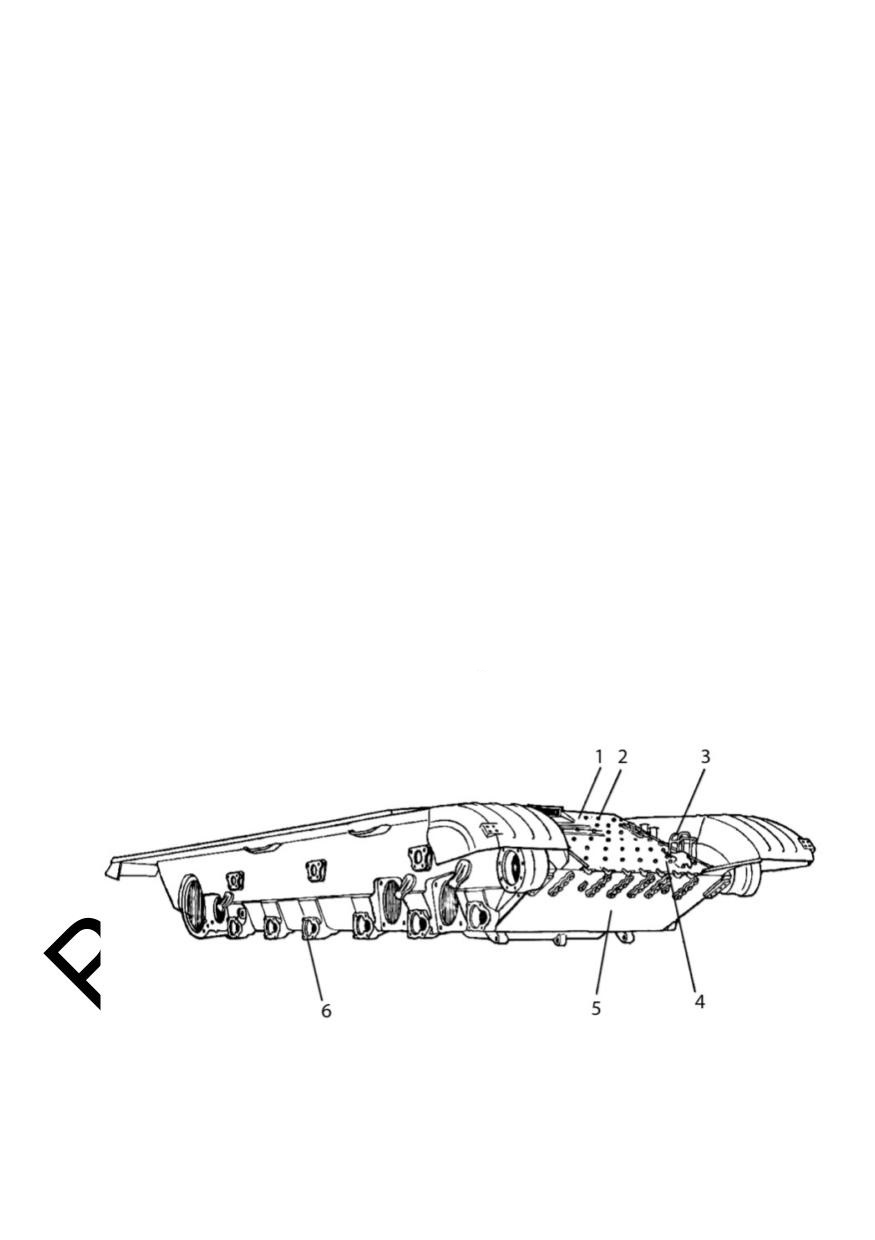

Рис. 3.1. Корпус. Вид спереди справа:

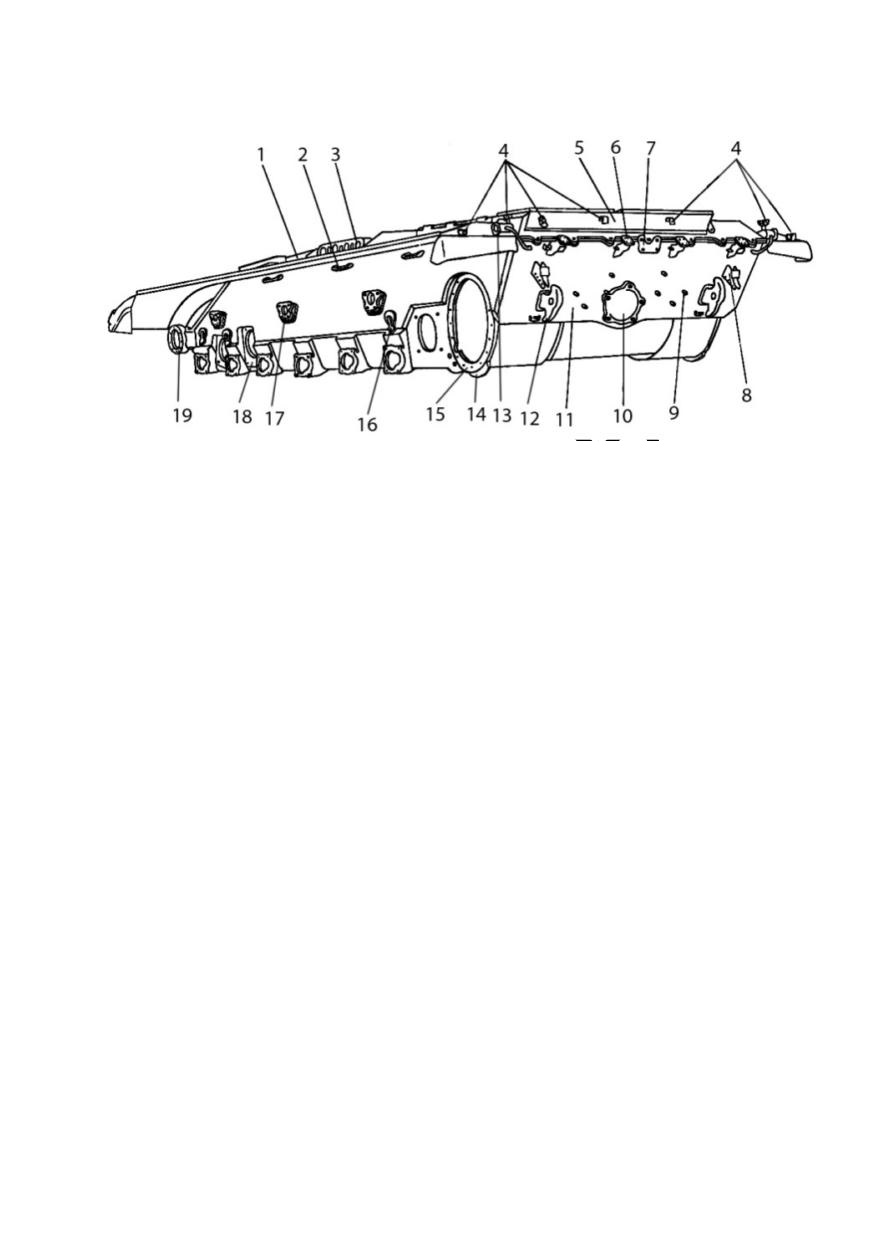

Рис. 3.2 Корпус. Вид сзади слева:

1 - планка защитная подбашенная; 2 - отбойник гусеничной

ленты; 3 - патрубок выпускной; 4 - скобы и упоры для

укладки тросов; 5 - балка с выходными жалюзи; 6 -

кронштейн крепления бочек; 7 - кронштейн крепления ящика

ЗИП тралам и кассет ПСК; 8 - кронштейн крепления бревна; 9

- бонки крепления запасных траков; 10 - крышка люка

вентилятора; 11 - лист кормовой; 12 - крюк буксирный; 13 -

корпус аварийной розетки и габаритного фонаря; 14 -

отбойник пальцев гусеницы; 15 - картер КП; 16 - упор

балансира; 17 - кронштейн поддерживающего катка; 18 -

кронштейн гидроамортизатора; 19 - кронштейн кривошипа

направляющего колеса

На каждом борту выполнено по три выреза, в

которые вварены кронштейны

18 под установку

амортизаторов (в передней части два и в задней

один) и приварено по три упора 16, ограничивающих

поворот балансиров.

3.2. Бортовые щитки

Бортовые щитки предназначены для снижения

запыленности силового отделения и эффективности

кумулятивных средств поражения.

Щитки шарнирно закреплены на планках,

крепящихся к надгусеничной полке, и соединены

между собой петлями 1, 3 (рис. 3.3) с осью 2.

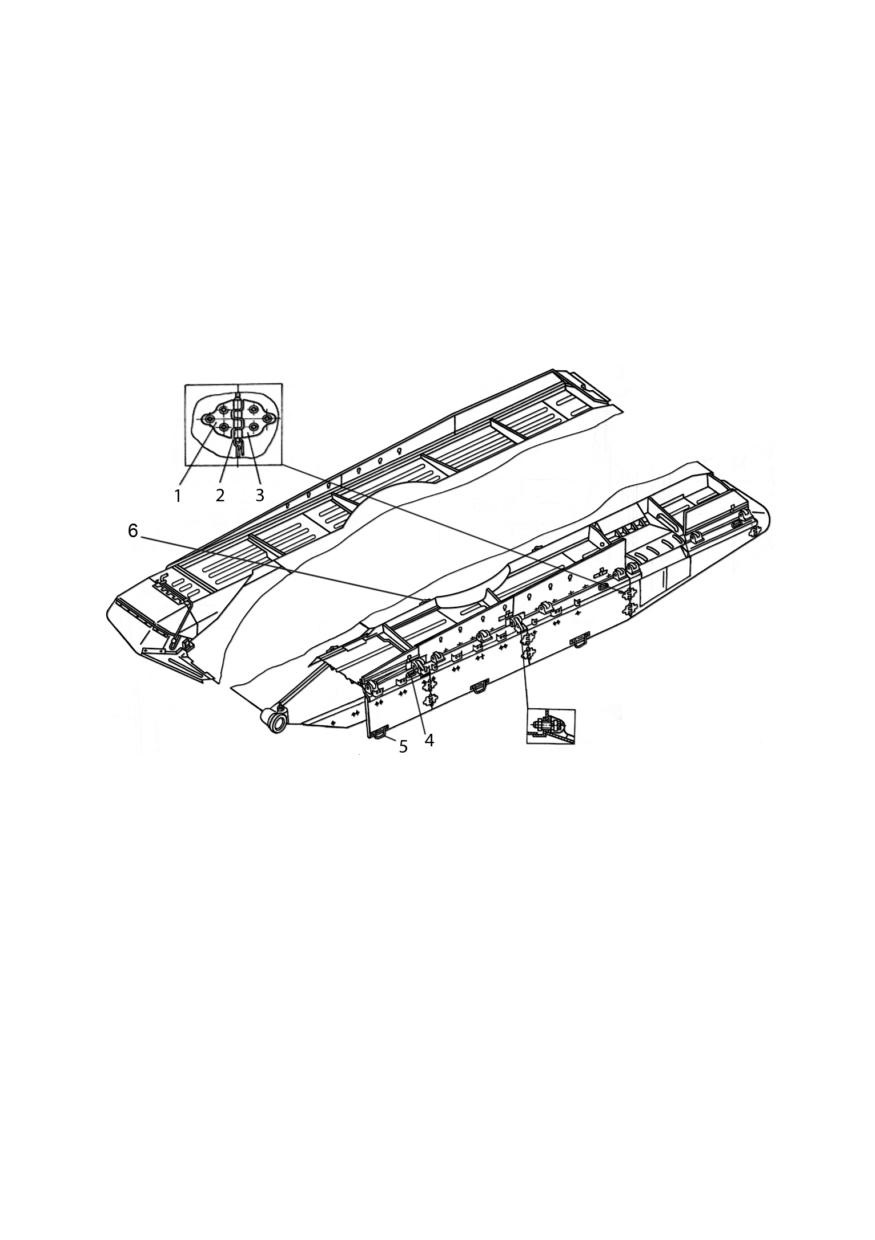

Рис. 3.3. Щитки бортовые:

1, 3 - петли; 2 - ось; 4, 5, 6 - скоба

Для дополнительной защиты бортов корпуса от

кумулятивных средств поражения на бортовые

щитки устанавливаются контейнеры динамической

защиты, которые крепятся с помощью болтов, втулок

и гаек с шайбами. Для жесткости щитков с

контейнерами устанавливаются угольники.

Для доступа к ходовой части танка бортовые

щитки поворачивают вверх на шарнирах и

закрепляют на скобах 4, как скрепленные между

собой, так и каждый щиток в отдельности. Первые

три щитка с установленными контейнерами

динамической защиты закрепляют в поднятом

положении тросами, которые зацепляются за скобы

5,6.

Экран выпускного патрубка предназначен для

уменьшения теплового излучения. Экран 2 (рис. 3.4)

уложен в специальный ящик. Экран крепится к

выпускному патрубку 1 с помощью откидных болтов

3 с гайками. Экран устанавливается только в боевых

условиях.

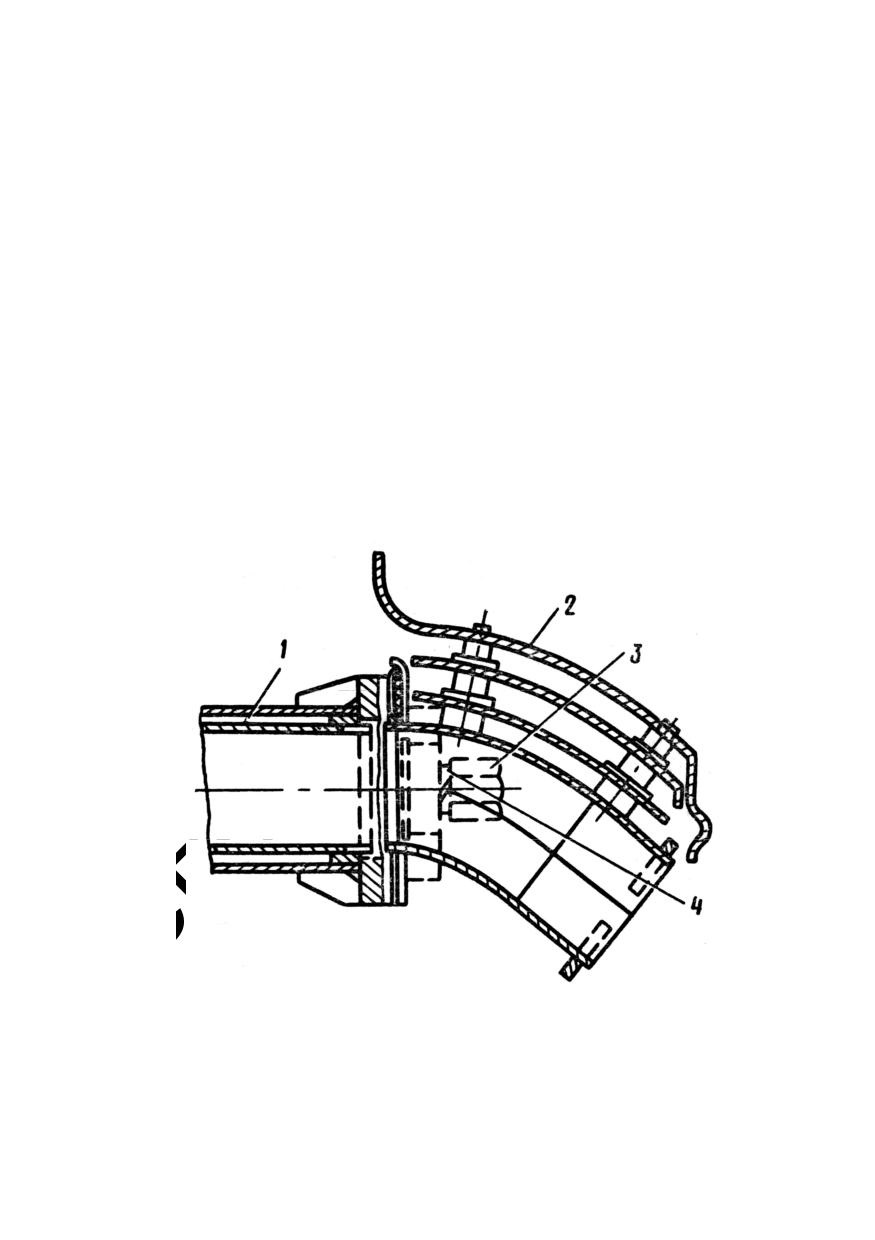

Рис. 3.4. Установка экрана выпускного патрубка:

1 - патрубок выпускной; 2 - экран выпускного патрубка; 3 -

болт; 4 - шайба пружинная

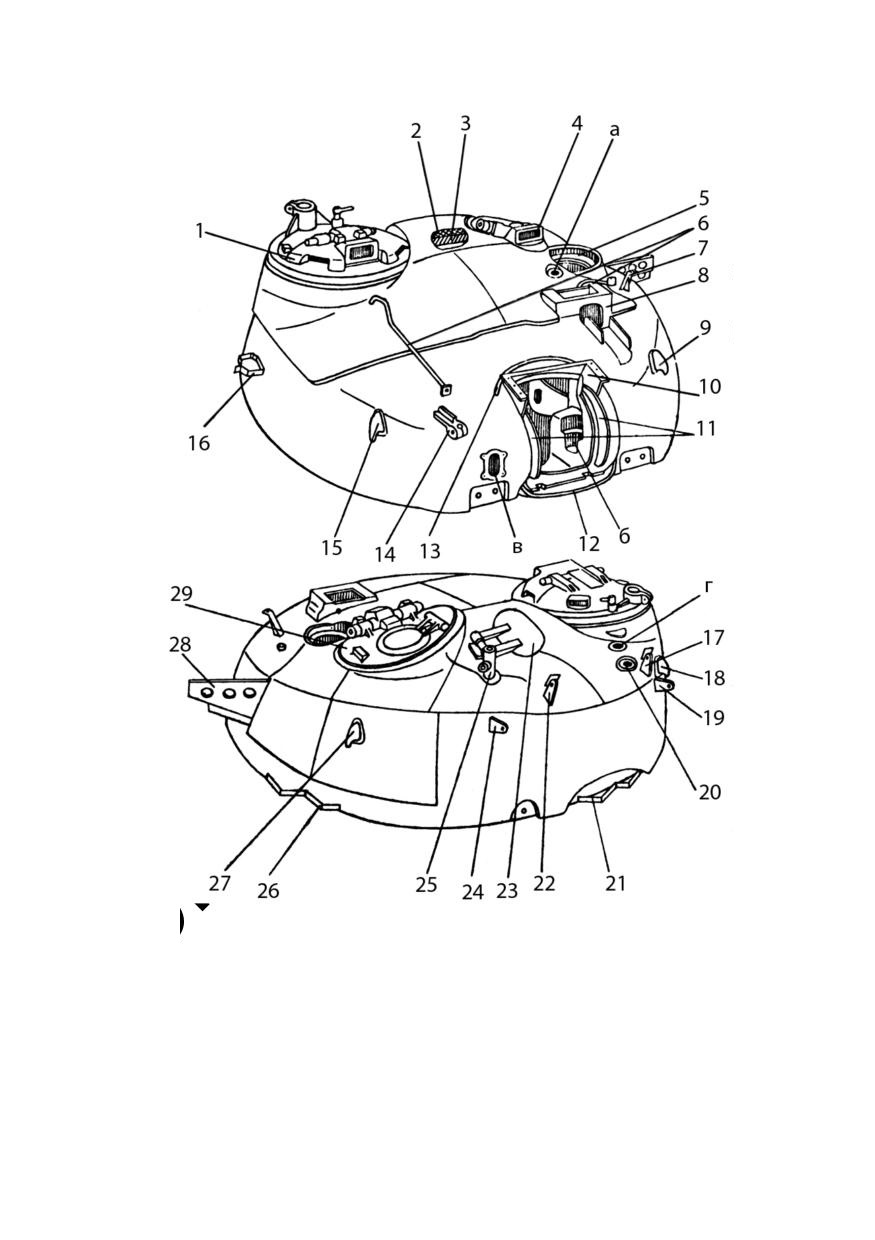

Рис. 3.5. Башня:

1 - башенка командирская; 2 - надбой; 3 - крыша; 4 - корпус

для установки прибора наблюдения наводчика; 5 - фланец для

установки прицела 1К13-49; 6 - трубки для электропроводов;

7, 25 - кронштейны крепления фар; 8 - головка защитная

прицела-дальномера; 9, 15, 18, 27 - крюки монтажные; 10 -

Рис. 4.1. Выстрел с бронебойным подкалиберным

снарядом:

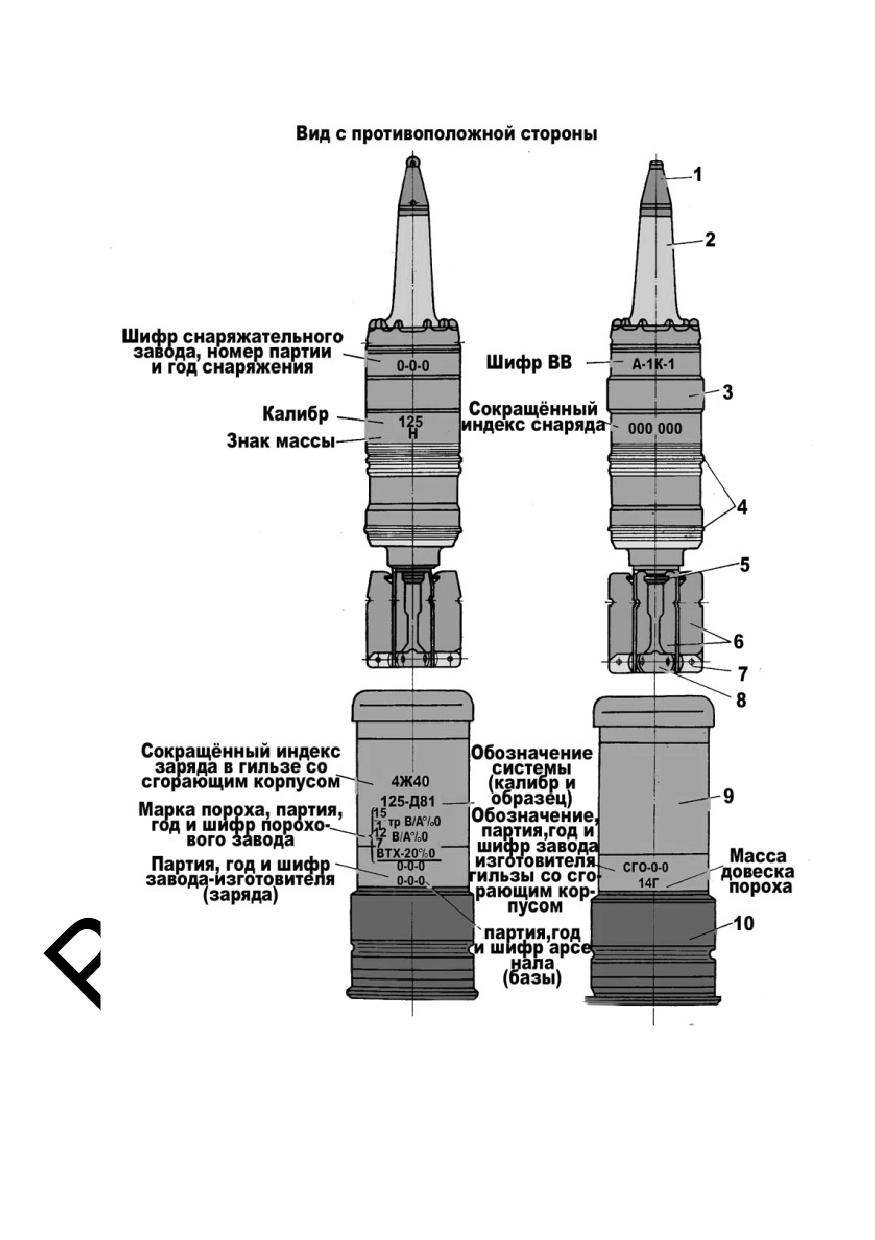

Рис. 4.2. Выстрел с кумулятивным снарядом:

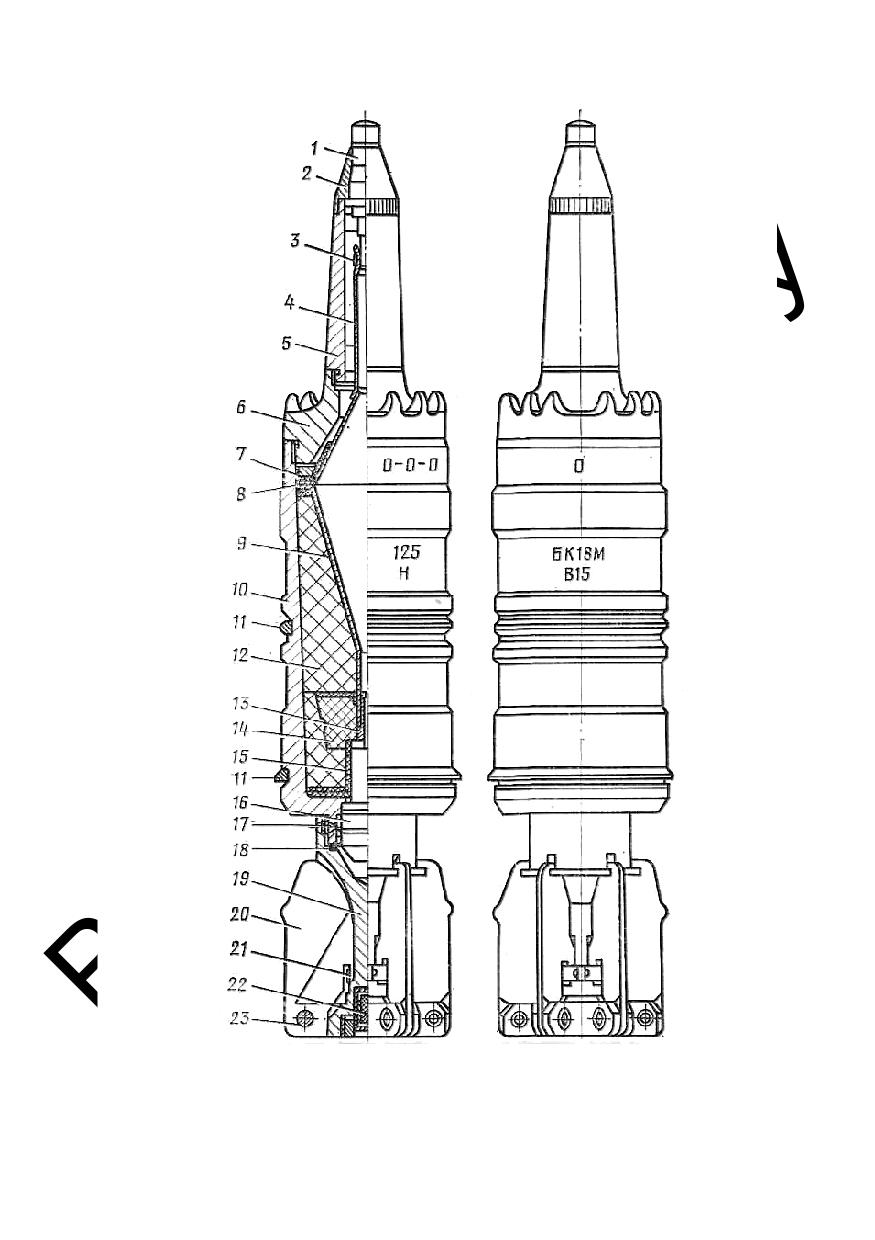

Рис. 4.3. Кумулятивный снаряд 3БК18М:

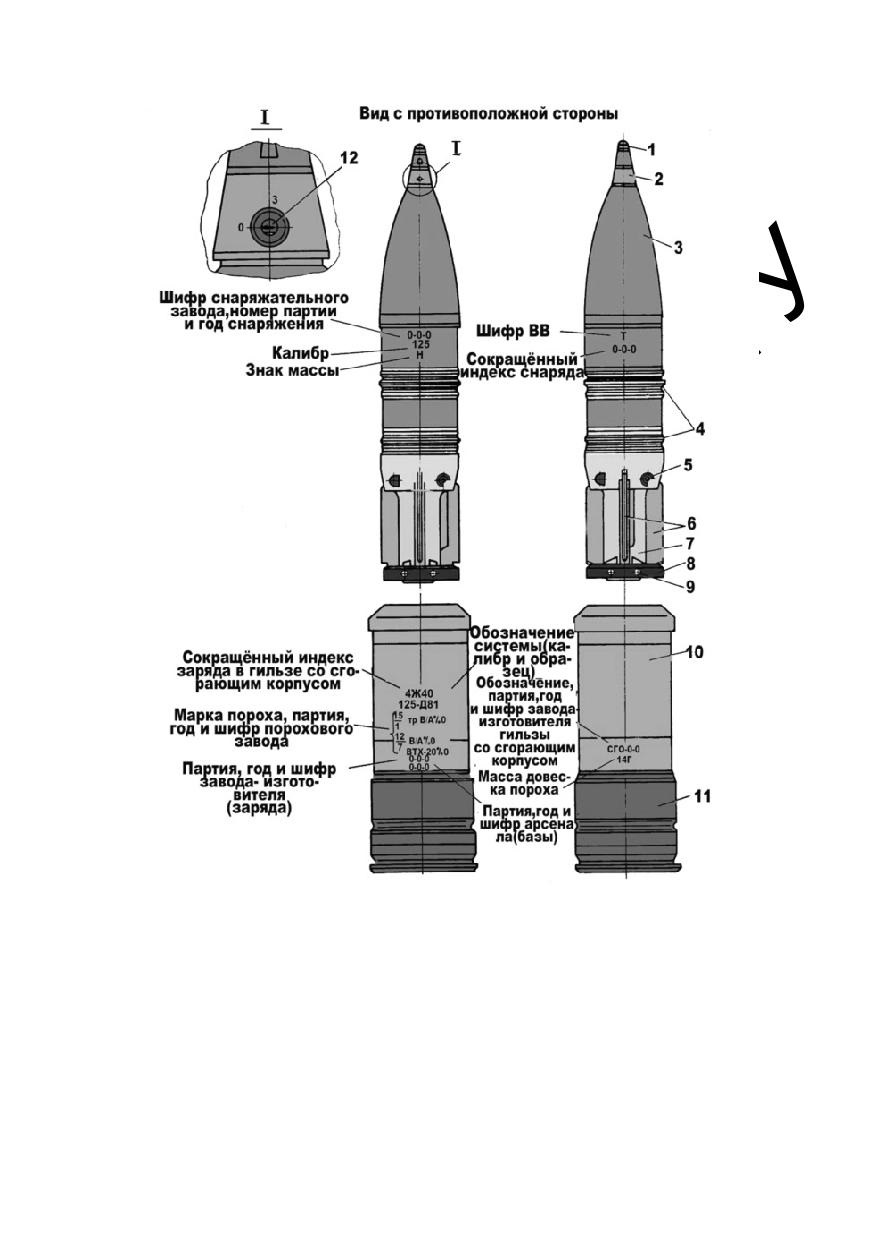

Рис. 4.4. Выстрел с осколочно-фугасным снарядом:

1 - колпачок; 2 - взрыватель В-429Е; 3 - корпус снаряда; 4 -

обтюрирующие пояски; 5 - стопор лопасти; 6 - лопасти; 7 -

корпус стабилизатора; 8 - кольцо; 9 - ось; 10 - гильза со

сгорающим корпусом и метательным зарядом; 11 - поддон; 12

- кран установочный

Метательное устройство 9Х949 предназначено для

удержания ракеты в канале ствола пушки и придания

ей начальной скорости и состоит из поддона

4,

досылателя 3 и индукторной втулки 5.

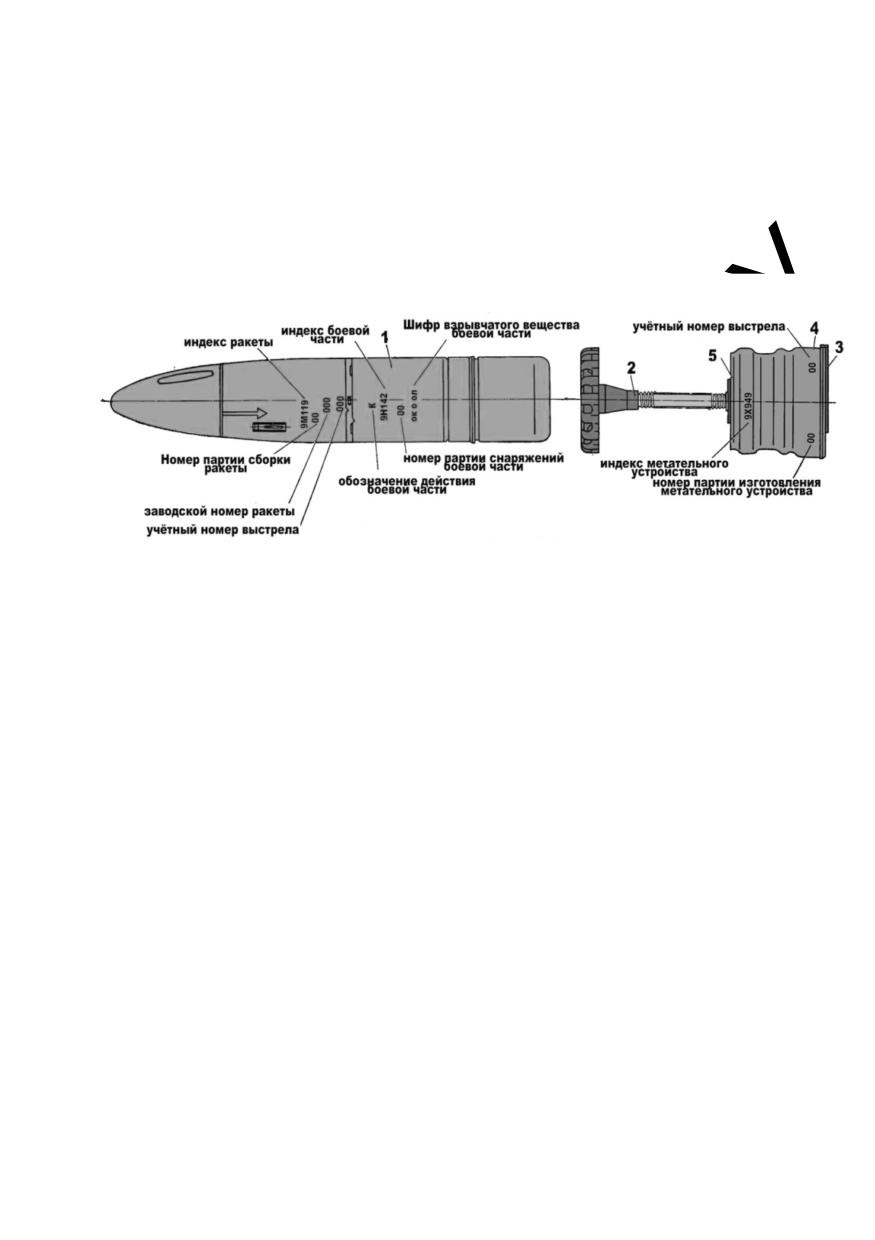

Рис. 4.5. Выстрел 3УБК14 с управляемой ракетой 9М119:

1 - управляемая ракета 9М119; 2 - корпус; 3 - досылатель;

4 - поддон; 5 - индукторная втулка

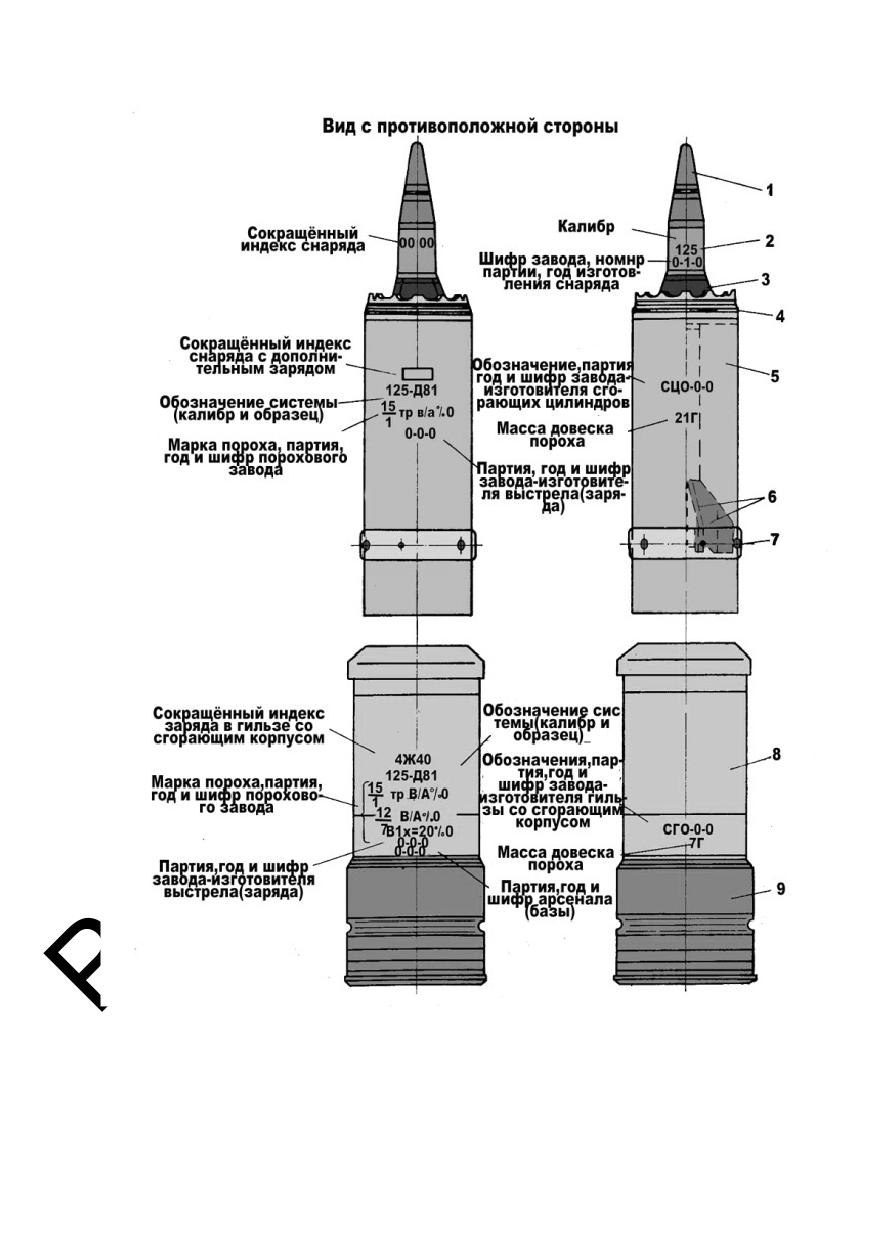

4.2. Укупорка выстрелов

Снаряды и заряды, укупоренные в пеналы и

футляры, поставляются в деревянных ящиках и в

поддонах разборных, предназначенных для хранения

и транспортирования выстрелов. Выстрел 3УБК14 с

управляемой ракетой 9М119 поставляется в

деревянном ящике. Перед тем, как уложить

боеприпасы в танк, проверить состояние укладок,

после чего осмотреть выстрелы, удалить с них

смазку, грязь, рассортировать по маркировке и

весовым знакам.

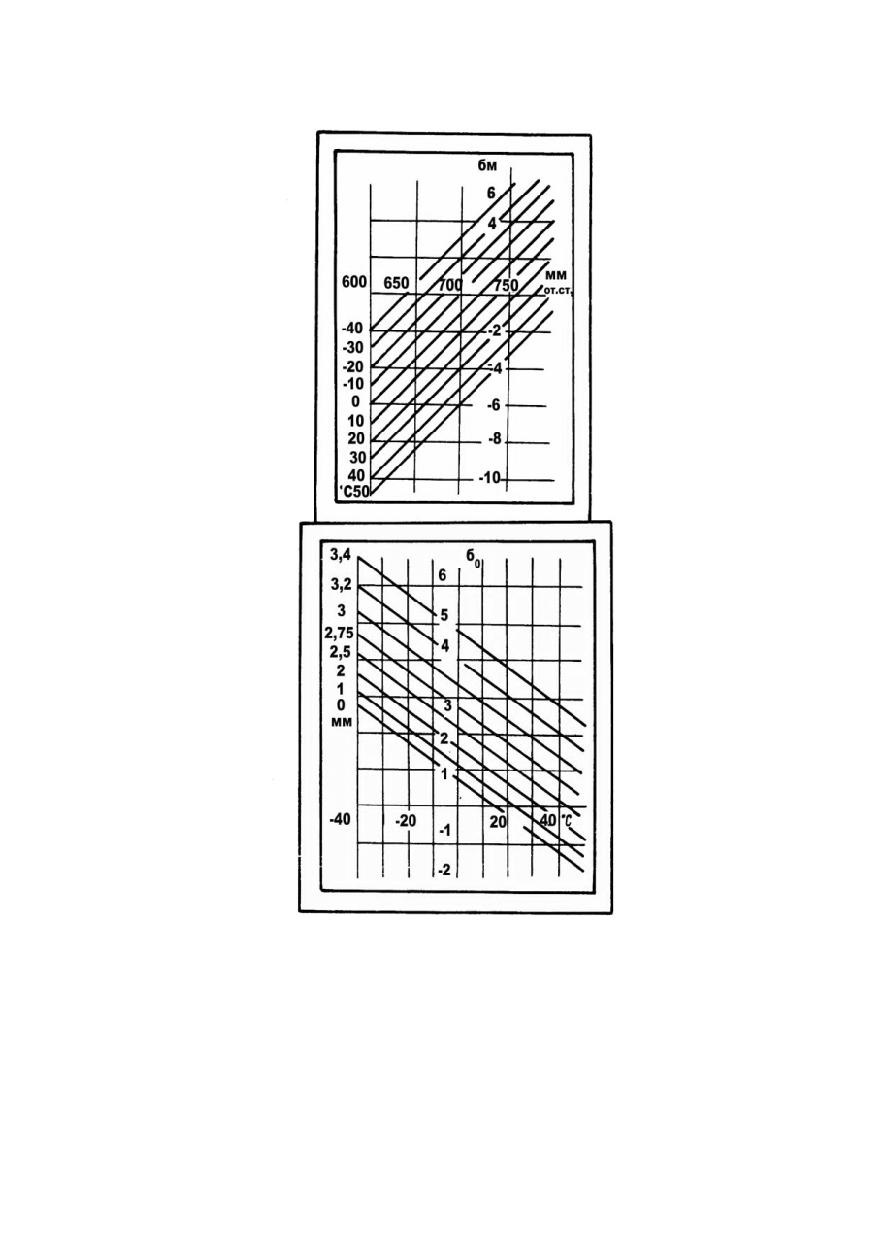

9, защитное стекло 6, пластина (номограмма)

7,

одиночный комплект ЗИП 8 и паспорт.

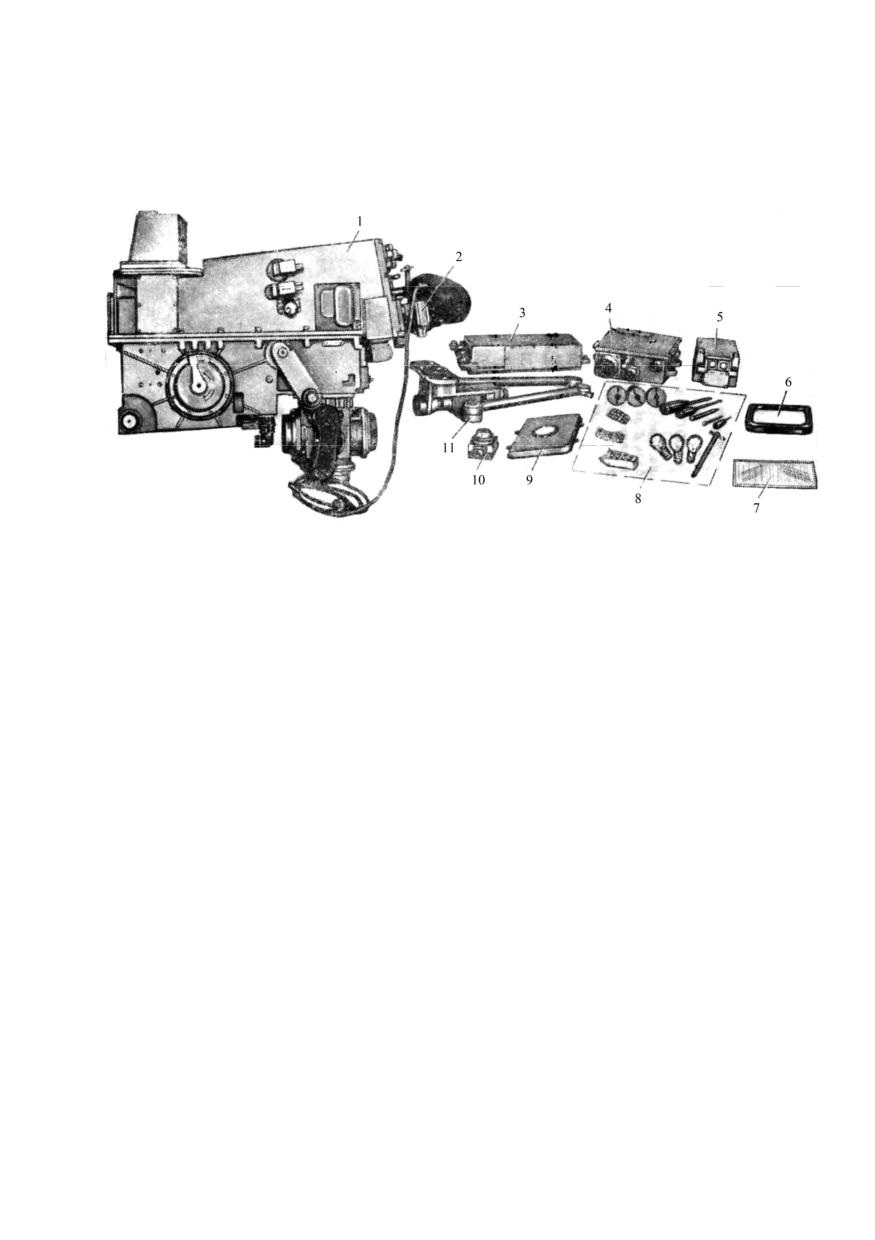

Рис. 5.1. Состав прицельного комплекса 1А40-1:

1 - прицел-дальномер (прибор управления); 2 - блок

индикации; 3 - блок ввода дальности; 4 - электроблок; 5 -

блок питания; 6 - защитное стекло; 7 - пластина

(номограммы); 8 - одиночный комплект ЗИП; 9 -

влагопоглотитель; 10 - потенциометр поправок; 11 -

параллелограммный механизм

Прицел-дальномер

выполняет

следующие

функции:

наведение пушки и спаренного с ней пулемета

ПКТ на цель (в горизонтальной плоскости в

автоматическом, полуавтоматическом и ручном

режимах,

в

вертикальной

плоскости

в

автоматическом и ручном режимах);

измерение

дальности

до

неподвижных,

движущихся целей с места и с ходу;

Кронштейн, плита и клин образуют переднюю

подвеску прицела-дальномера.

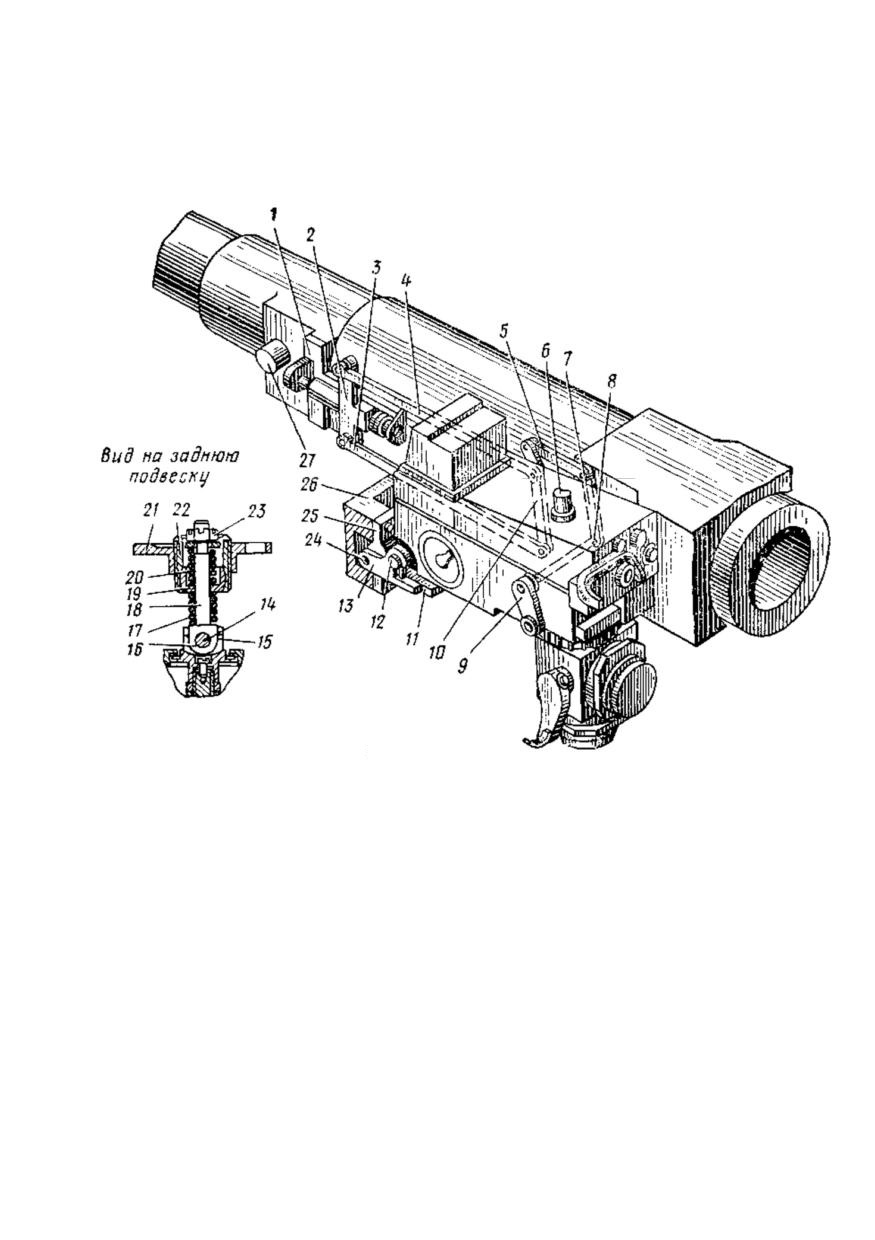

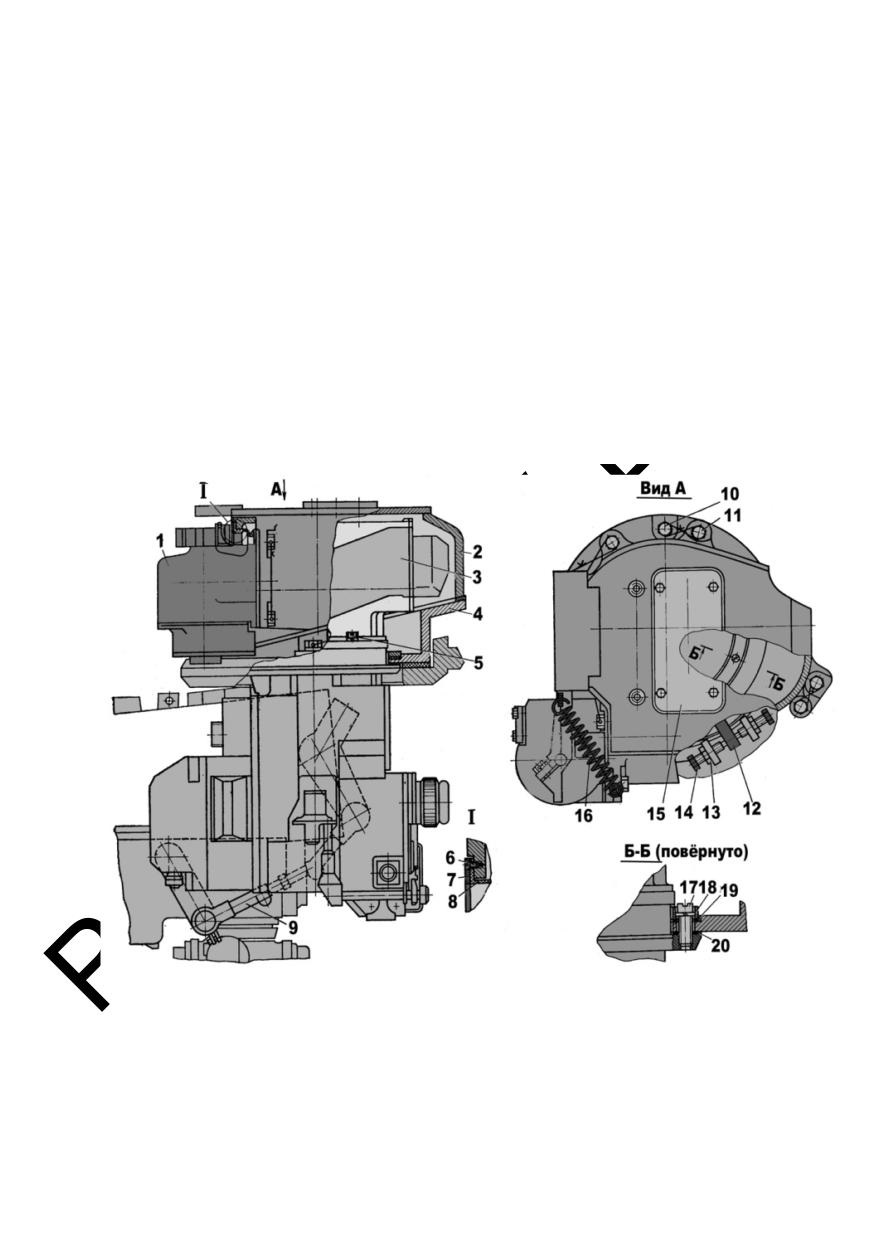

Рис. 5.2. Установка прицела-дальномера:

1 - кронштейн; 2 - рычаг пушки; 3, 4 - тяги

параллелограммного механизма; 5 - горизонтальная тяга; 6 -

подвеска задняя; 7 - вертикальная тяга; 8 - ось; 9 - рычаг; 10 -

рычаг прицела-дальномера; 11 - клин;

12 - цапфа; 13 -

кронштейн; 14 - палец; 15 - скоба; 16 - проушина; 17, 20 -

пружины; 18 - стержень; 19 - сферическое кольцо; 21 -

фланец; 22 - втулка; 23 - гайка; 24 - ось; 25 - плита; 26 -

подвижный погон башни; 27 - цапфа пушки

обеспечивает синхронную передачу углов качания от

пушки на блок зеркала прицела-дальномера и ППН

1К13.

Головка прицела-дальномера размещена в

бронированной герметичной шахте. Шахта снаружи

башни имеет верхний люк с броневой крышкой 3

(рис. 5.3), обеспечивающий доступ к головке для ее

замены, а также для проверки состояния и замены

влагопоглотителя. В передней части шахты имеется

окно, герметично закрытое защитным стеклом.

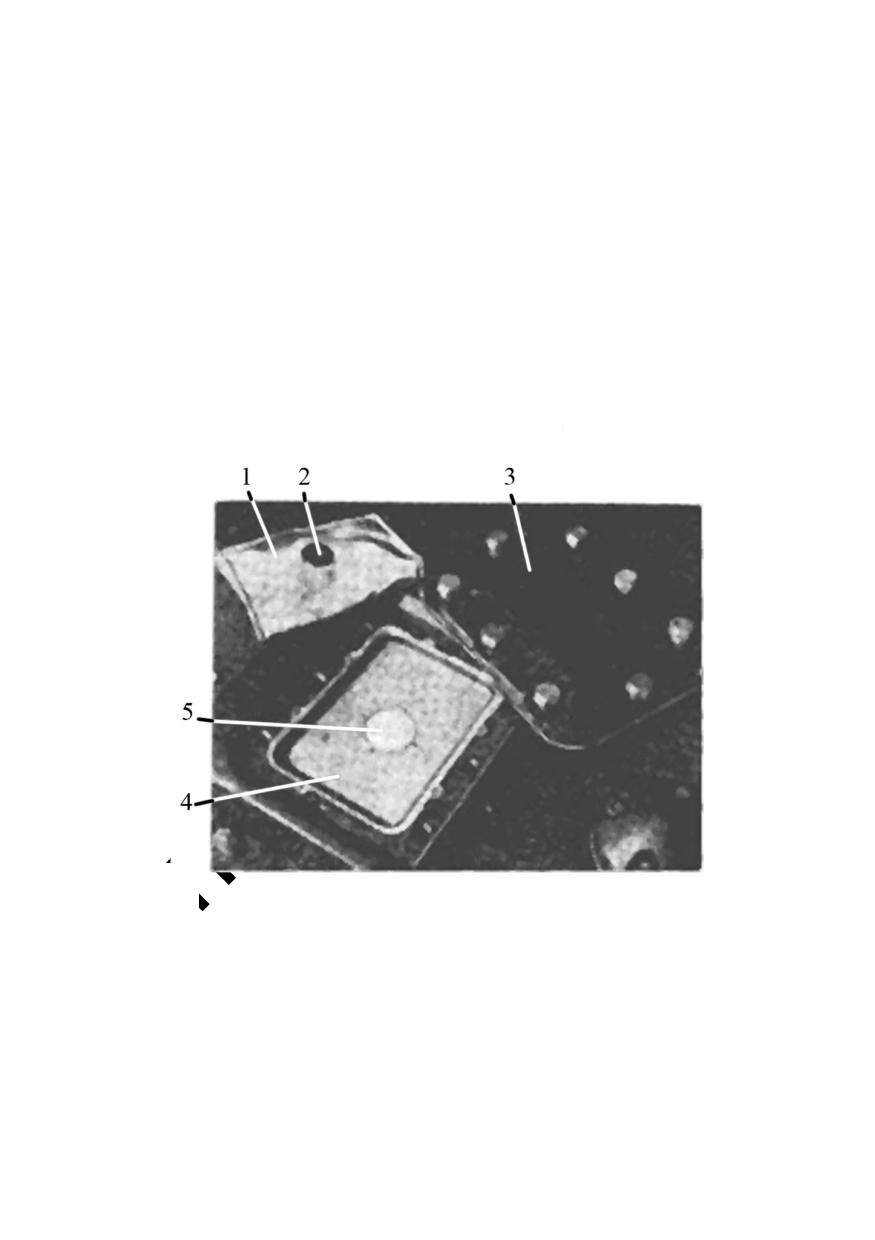

Рис. 5.3. Шахта для головки прицела-дальномера:

1 - мешочек с влагопоглотителем; 2 - смотровое окно; 3 -

броневая крышка;

4 - поддон; 5 - пористый фильтр

Для осушки воздуха в шахте над головкой

располагается влагопоглотитель. Он состоит из

Устройство выработки поправок (рис. 5.4)

выполнено в коробке, на лицевой панели которой

расположены три переключателя БР, К, ОФ с

соответствующими обозначениями их положений.

Исходными являются следующие положения: для БР

- «БМ9, БМ12, БМ15», для К - «БК12 , БК18», для

ОФ - «ОФ19». УВП устанавливается на кронштейне

под ДЛУ.

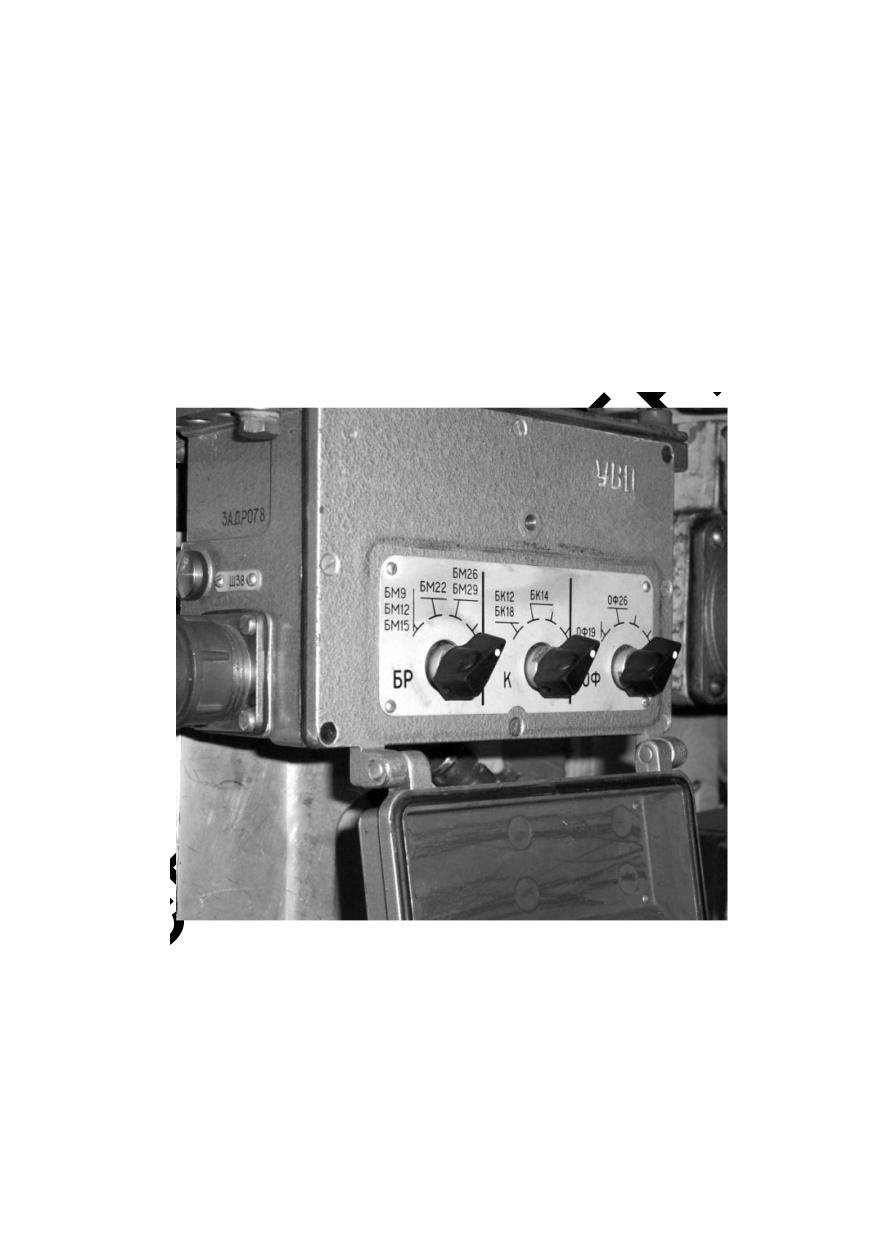

Рис. 5.4. Устройство выработки поправок (крышка снята)

5.2. Принцип работы квантового дальномера

Принцип измерения дальности квантовым

(лазерным) дальномером основан на методе световой

локации, сущность которого, заключается в том, что

определение дальности осуществляется через

измерение интервала времени, за которое световой

импульс проходит путь до цели и обратно.

Наведение излучения на цель осуществляется с

помощью дальномерной марки

7 (рис. 5.5)

,

находящейся в поле зрения прицела.

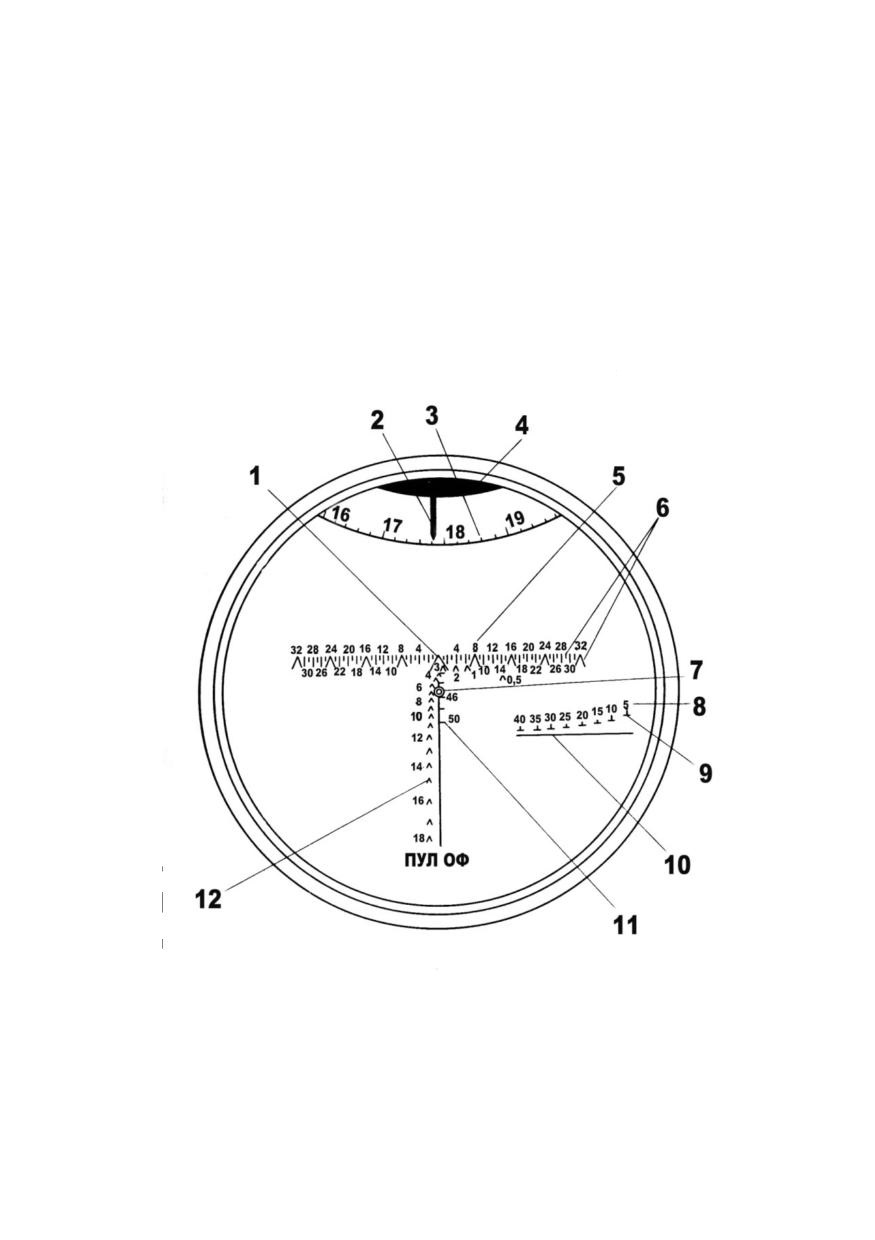

Рис. 5.5. Вид поля зрения 1А40-1:

1 - марка прицельная центральная, 2 - индекс, 3 - шкала

отсчета и установки дальности, 4 - сигнал «готов», 5 - шкала

боковых поправок, 6 - марки прицельные боковые, 7 - марка

дальномерная (светящаяся), 8 - шкала измерения дальности

методом «с базой на цели», 9 - штрих горизонтальный, 10 -

штрих базовый (нулевой), 11 - штрих шкалы «ОФ», 12 -

марки прицельные для стрельбы из пулемета

Принцип

измерения

дальности

лазерным

дальномером основан на методе световой локации,

сущность которого заключается в том, что

определение дальности осуществляется через

измерение интервала времени, за которое проходит

световой импульс путь от прицела до цели и обратно.

При этом скорость светового импульса известна и

равна скорости света - 300 000 км/с.

Основными частями лазерного дальномера (рис.

5.6) являются: лазер, фотоприемное устройство,

измеритель временных интервалов.

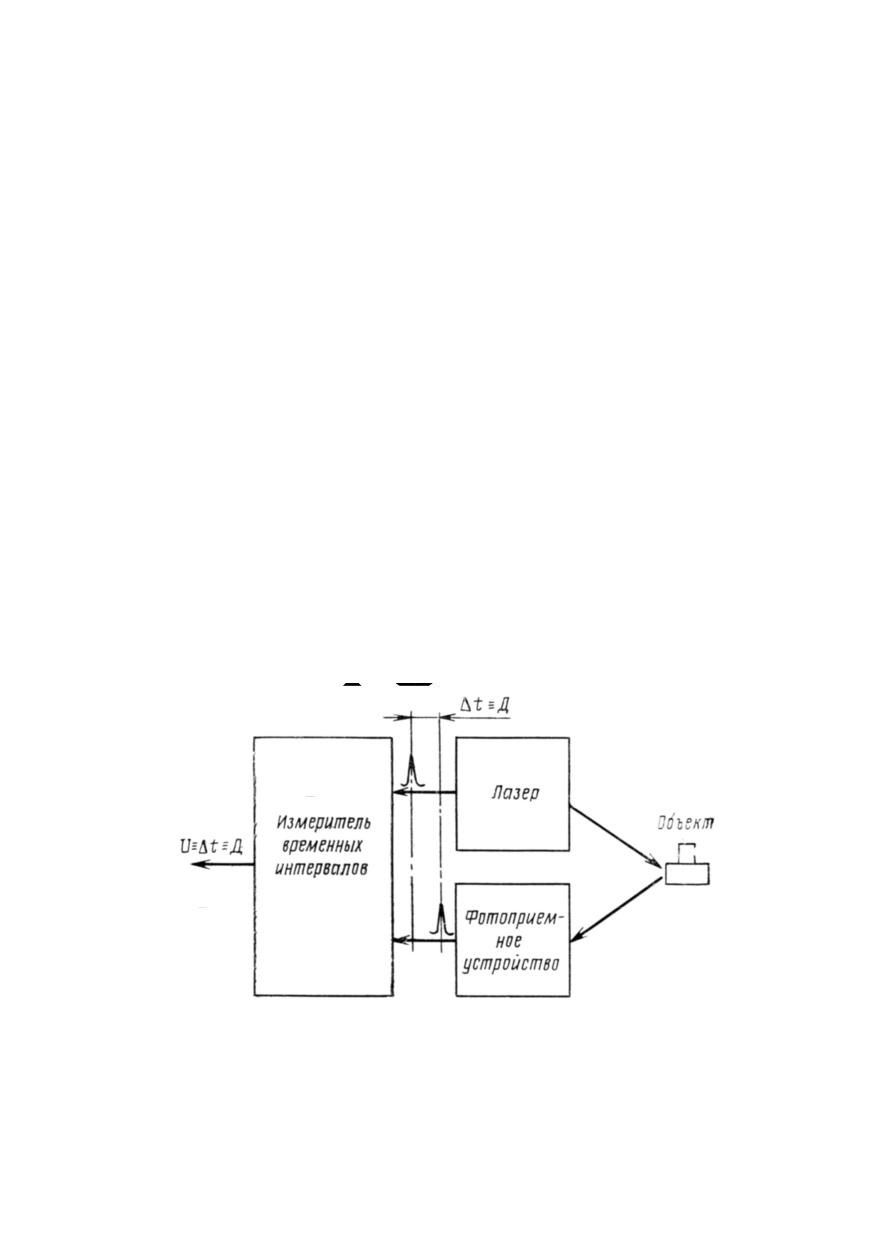

Рис. 5.6. Структурная схема дальномера

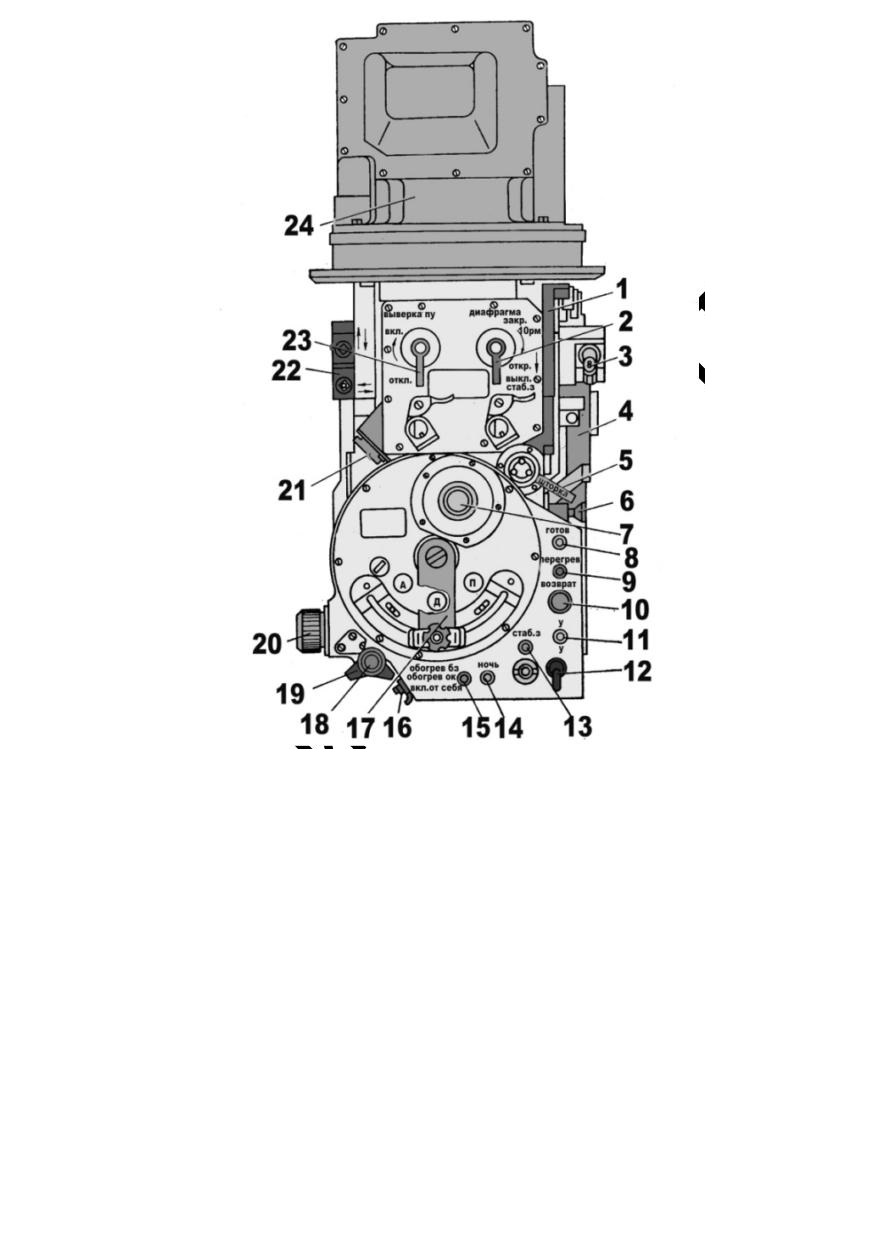

Рис. 5.7. Прибор управления (вид спереди):

1 - маховик ручного привода шкалы дальности; 2 - тумблер

ПРИВОД; 3 - тумблер СТАБИЛ.; 4 - тумблер МЕХ. ∆Д; 5 -

светоуказатель; 6 - резьбовые отверстия для крепления пульта

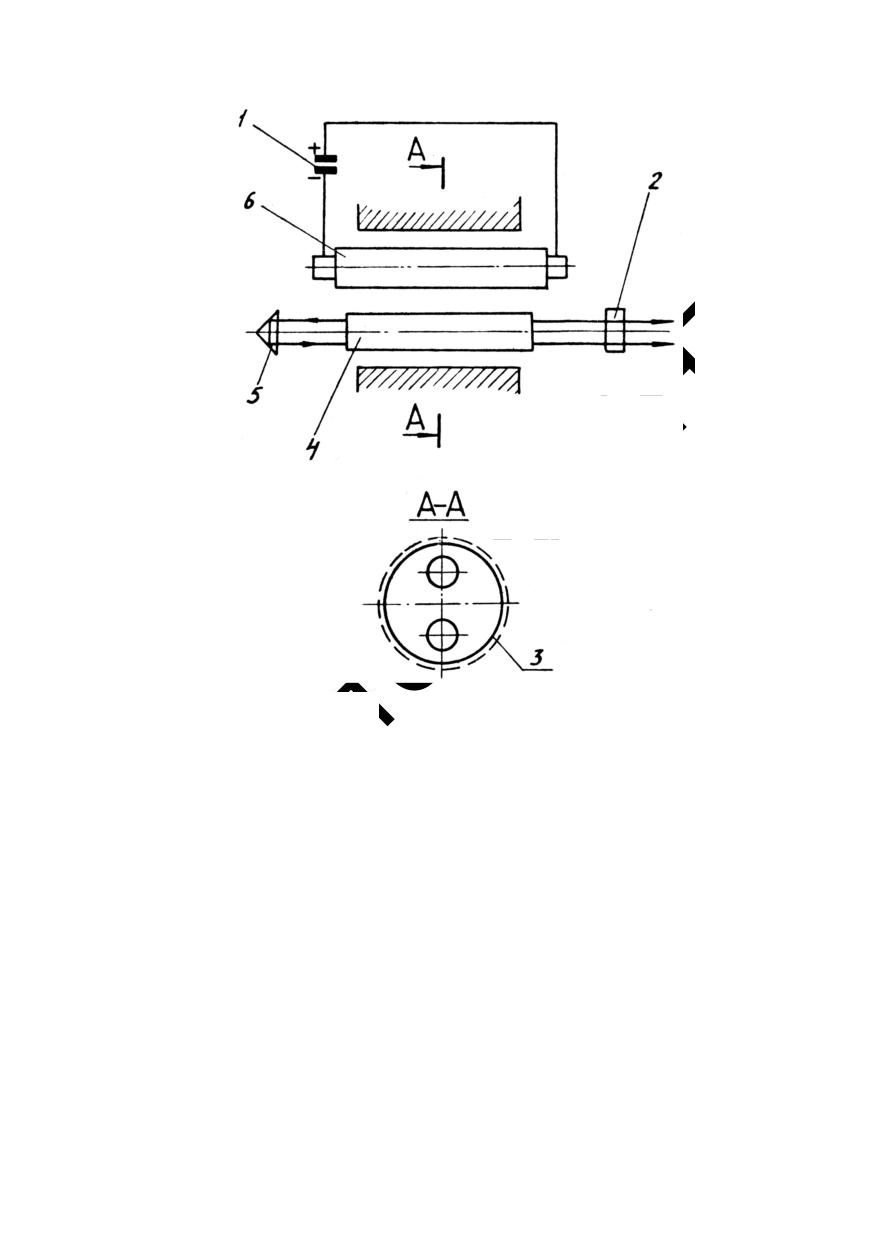

Рис. 5.8. Схема оптического квантового генератора:

1 - конденсатор накопительный; 2 - зеркало полупрозрачное;

3 - осветитель-отражатель; 4 - элемент твердотельный

активный; 5 - призма затвора; 6 - лампа накачки

Для приема отраженного от цели светового

импульса в лазерном дальномере используют

малоинерционные высокочувствительные приемники

света, в которых световой импульсный сигнал

преобразуется

в

электрический

импульс,

усиливающийся далее усилителем.

предохраняет полость головки от попадания грязи и

влаги.

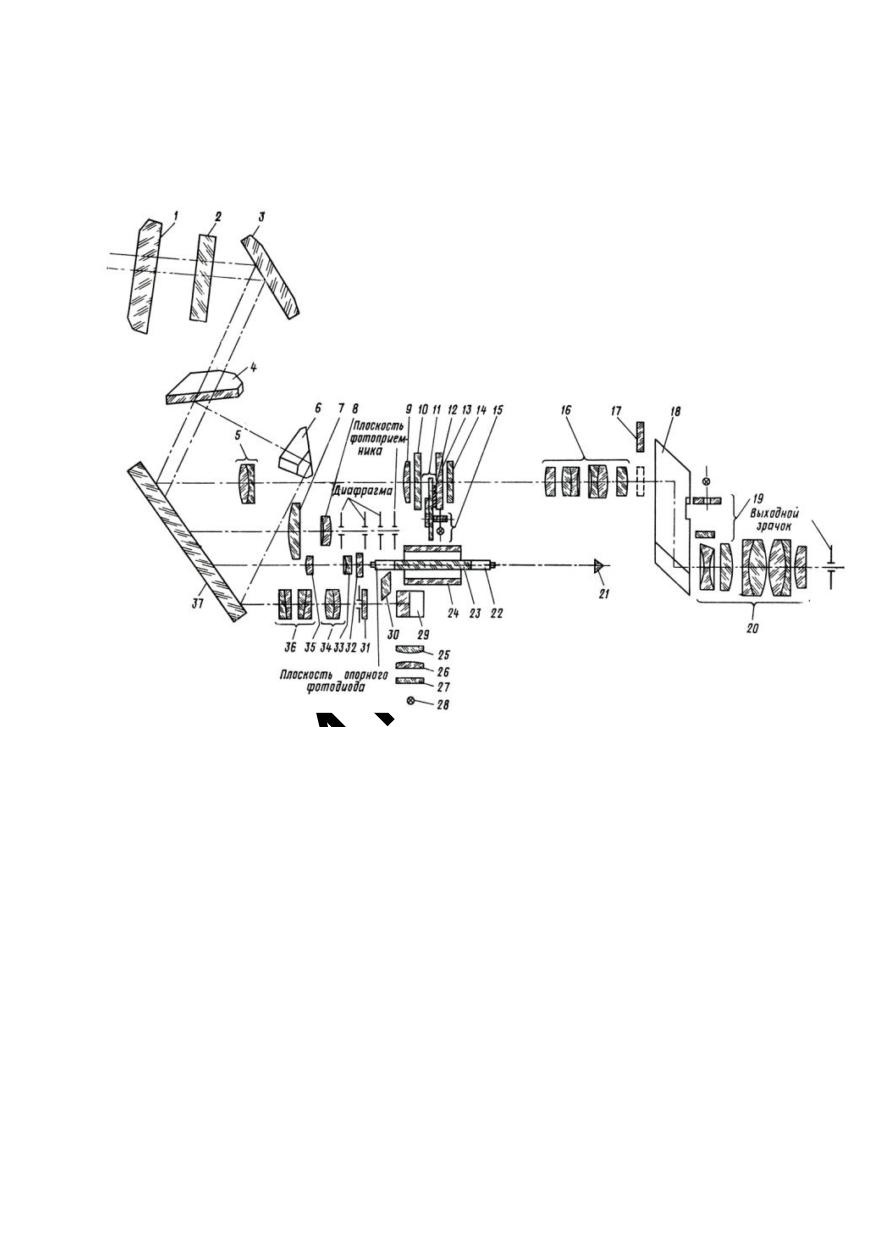

Рис. 5.9. Оптическая схема изделия 1А40-1:

1, 2 - защитные стекла; 3 - верхнее зеркало; 4 -

светоделительная пластина; 5 - объектив; 6 - призма; 7, 8 -

объектив; 9 - коллектив; 10, 14 - защитные стекла; 11 -

шкала; 12 - индекс; 13 - сетка; 15 - осветитель; 16 -

оборачивающая система; 17 - светофильтр; 18 - призма; 19 -

проекционная система; 20 - окуляр; 21 - призма; 22 - лампа

накачки; 23 - активный стержень; 24 - отражатель; 25, 26 -

конденсоры; 27 - светофильтр; 28 - источник света; 29, 30 -

призмы; 31 - сетка; 32 - полупрозрачное зеркало; 33 - окуляр;

34, 35 - объективы; 36 - клинья; 37 - нижнее зеркало

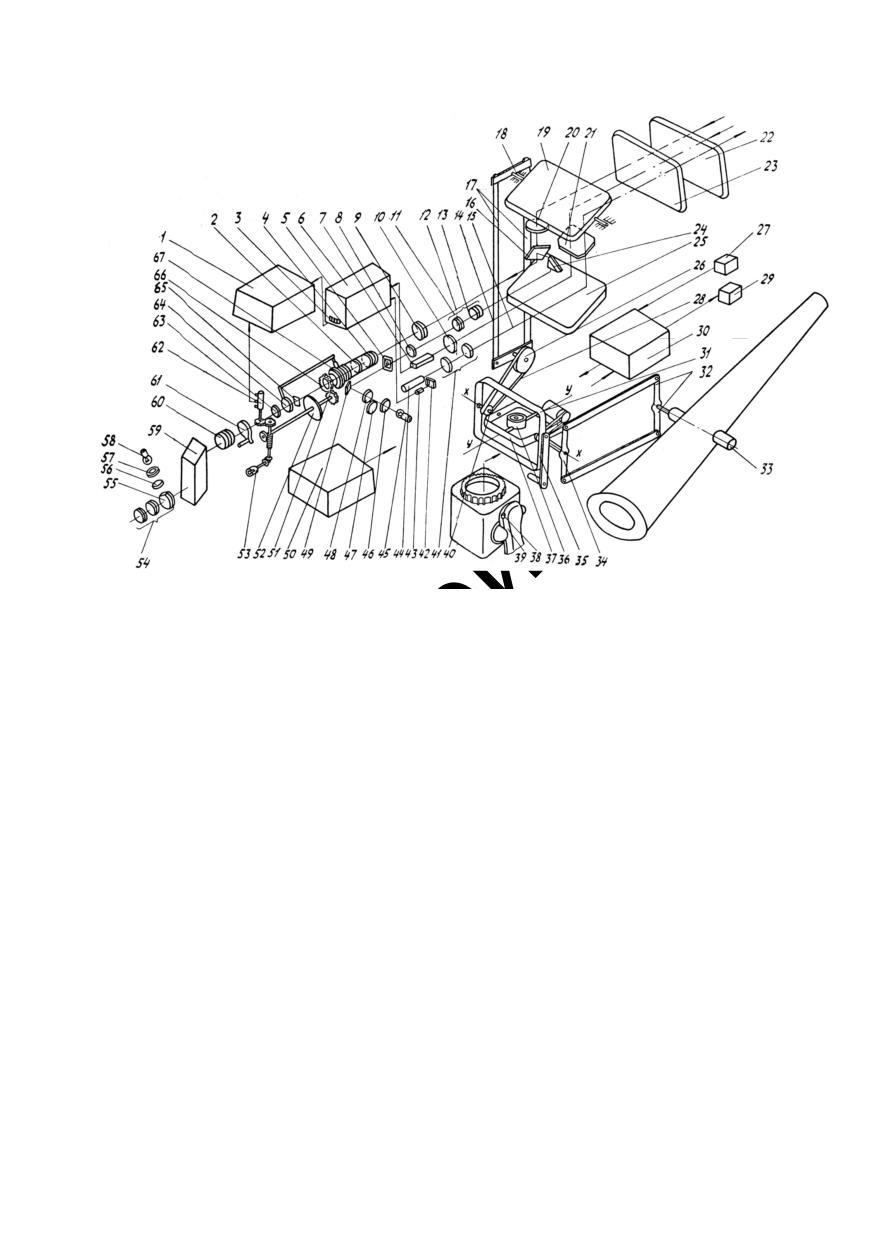

Рис. 5.10. Структурная схема изделия 1А40-1:

1 - блок ввода дальности; 2, 20, 21, 22, 23, 46, 56, 63 - стекла

защитные; 3 - табло цифровое; 4 - коллектив; 5 - диафрагма;

6 - блок измерения дальности; 7 - устройство приемное; 8, 9,

10 - объективы; 11 - клинья оптические; 12, 13, 14, 15 - оси

оптические; 16 - пластина светоделительная; 17, 34 - рычаги;

18 - ось; 19, 25 - зеркала; 24, 49 - призмы; 26, 40 - шкивы; 27

- потенциометр поправок; 28 - лента; 29 - блок индикации; 30

- электроблок; 31 - трансформатор вращающийся; 32 - тяга;

33 - цапфа пушки; 35 - корпус стабилизатора; 36 - гирорама;

37 - рама; 38 - кнопка измерения дальности; 39 - рукоятка

пульта управления;

41 - телескоп; 42, 59 - призмы

ромбические; 43 - фотодиод; 44 - генератор оптический

квантовый; 45, 58 - лампа; 47, 61 - светофильтр; 48 -

конденсор; 50 - блок питания; 51 - ось трубчатая; 52 - шкала

дальности; 53 - валик; 54 - окуляр; 55 - линза окуляра; 57 -

диафрагма; 60 - система оборачивающая; 62 - потенциометр

Рис. 5.11. Номограммы (пластина)

Прицеливание перед выстрелом производится

наведением марки шкалы боковых поправок,

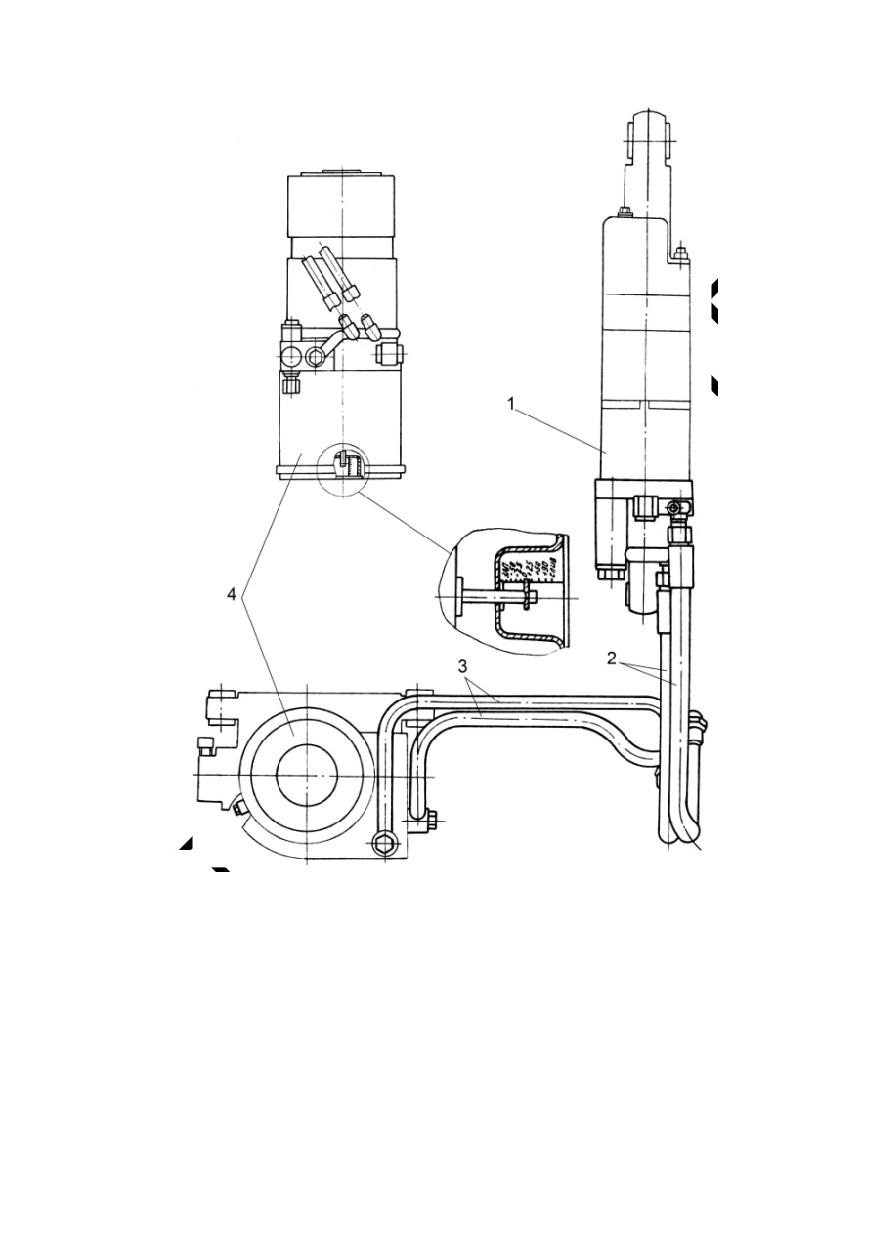

Рис. 6.1. Гидропривод:

1 - исполнительный цилиндр; 2 - шланги; 3 -

трубопроводы; 4 - питающая установка

прибор приведения (ПП) (рис. 6.2):

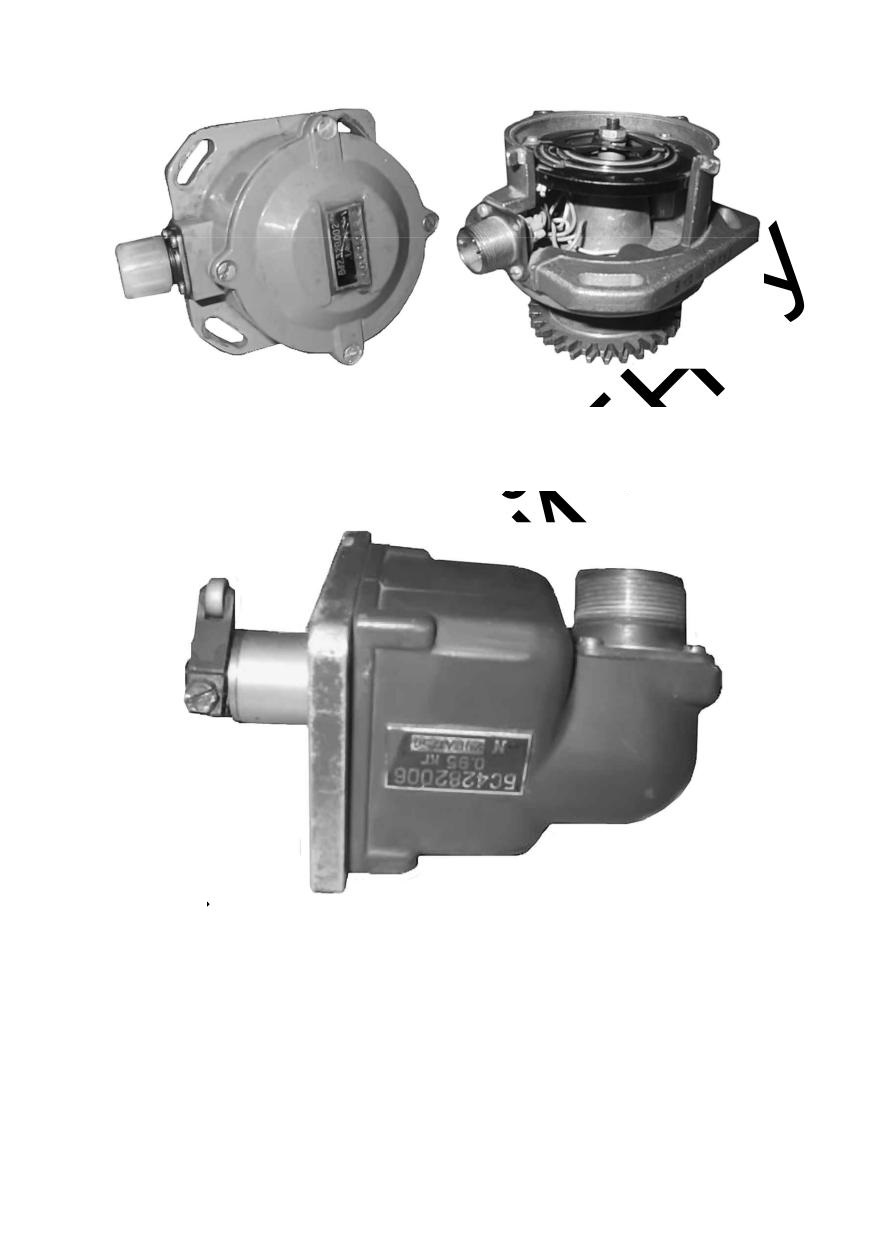

Рис. 6.2. Прибор приведения

ограничитель углов (ОГ) (рис. 6.3);

Рис. 6.3. Ограничитель углов

электромонтажный комплект.

В

состав

электромашинного

привода

горизонтального наведения входят:

электромашинный усилитель ЭМУ-12ПМБ (рис.

6.4);

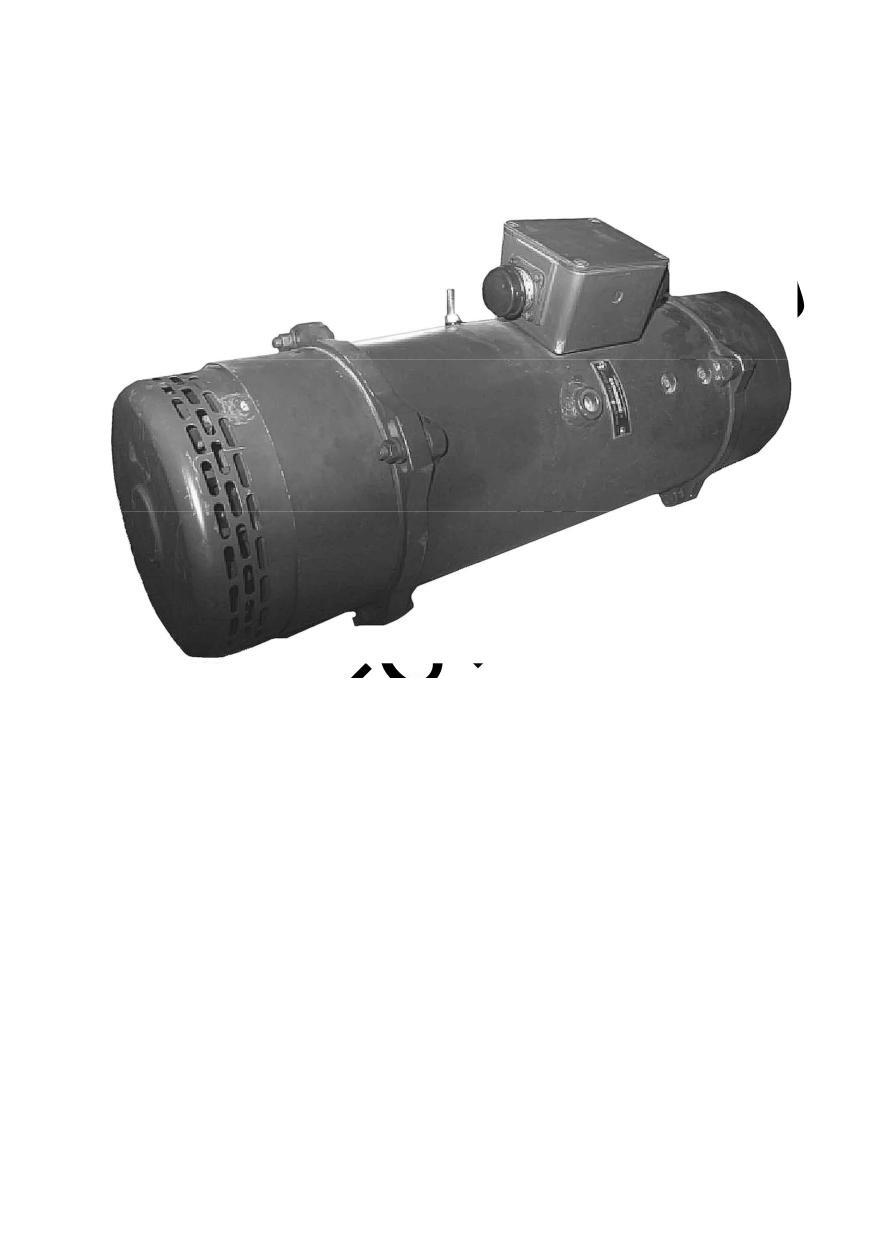

Рис. 6.4. Электромашинный усилитель ЭМУ-12ПМБ

исполнительный двигатель ЭДМ-16У (рис. 6.5) с

вентилятором ЭВЦ-4 обдува исполнительного

двигателя;

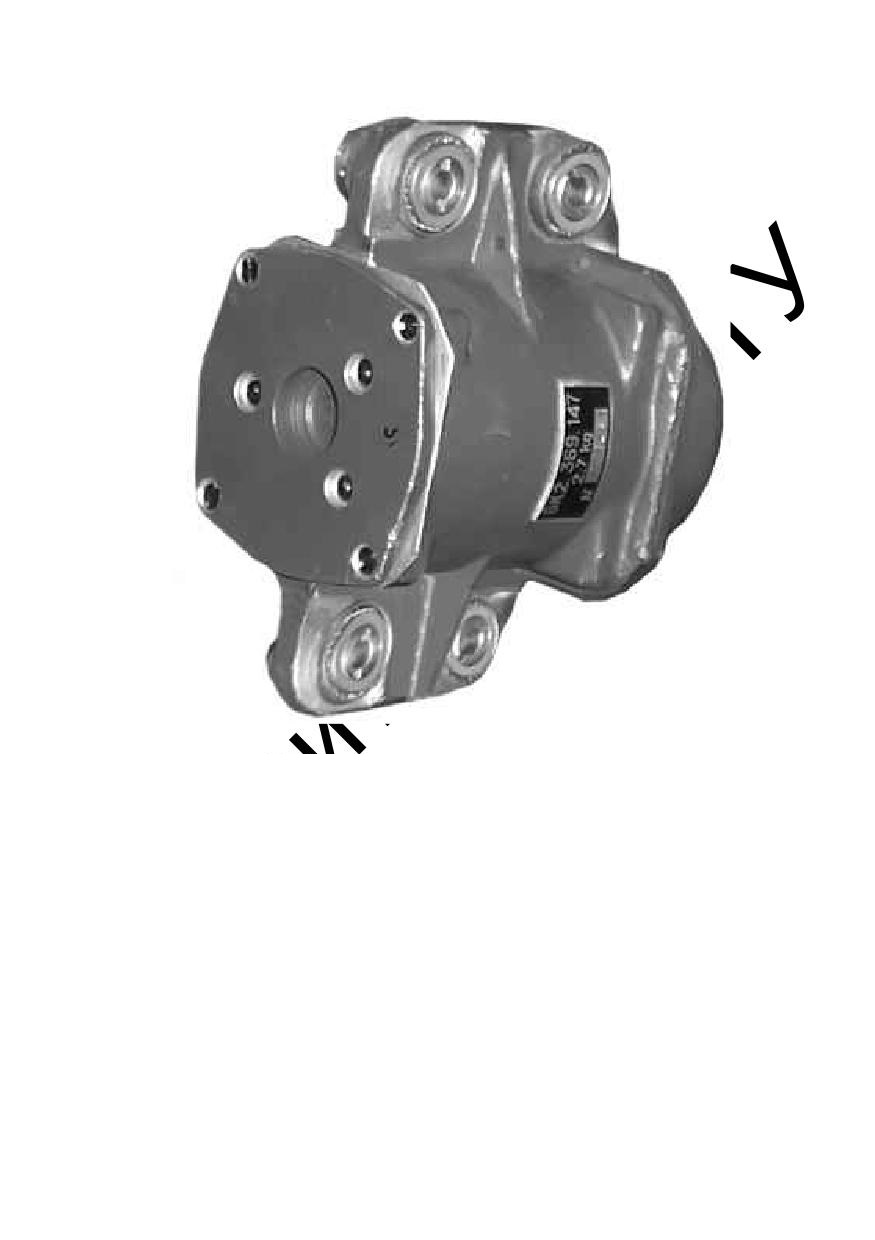

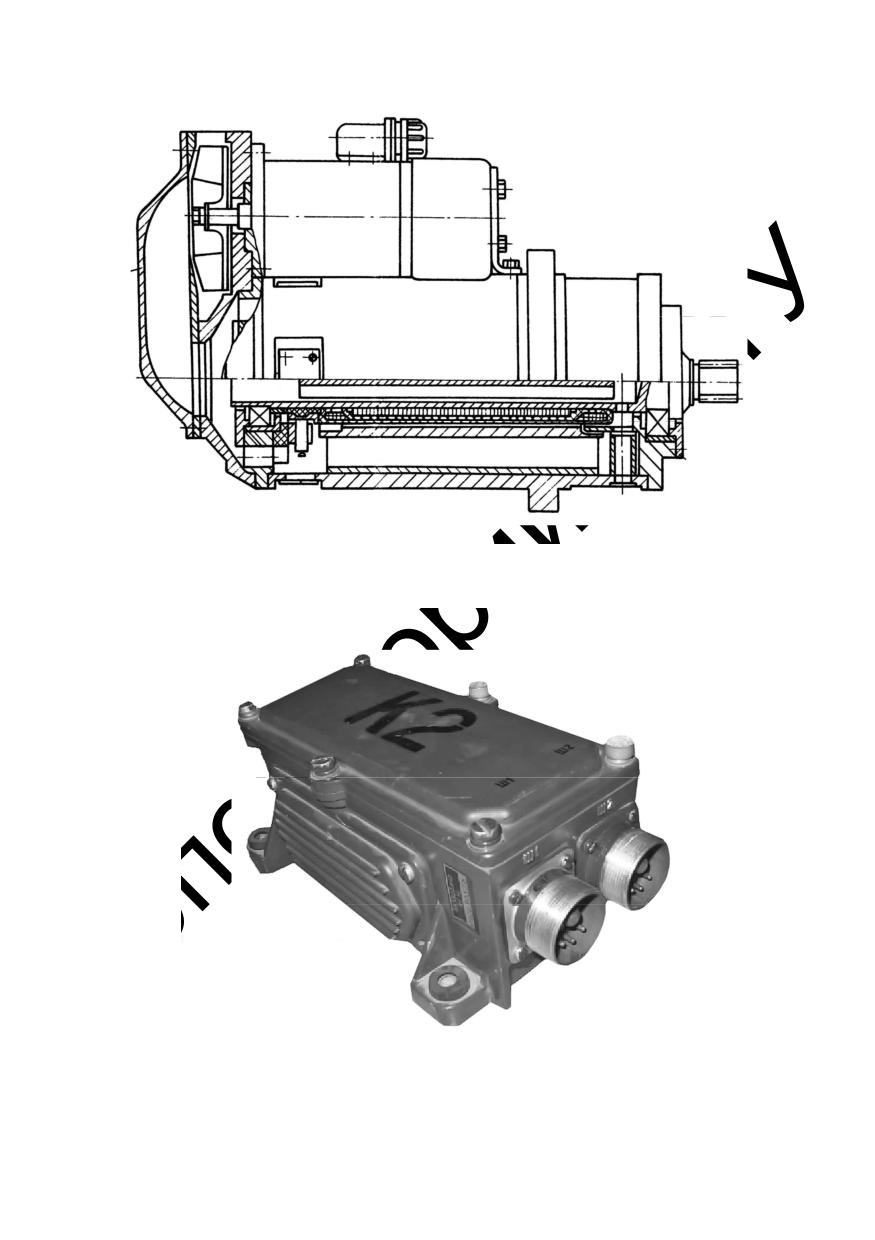

Рис. 6.5. Исполнительный электродвигатель ЭДМ-16У

вторая распределительная коробка К2 (рис. 6.6);

Рис. 6.6. Вторая распределительная коробка К2

коробка включения электромагнита механизма

поворота башни (МПБ) (рис. 6.7);

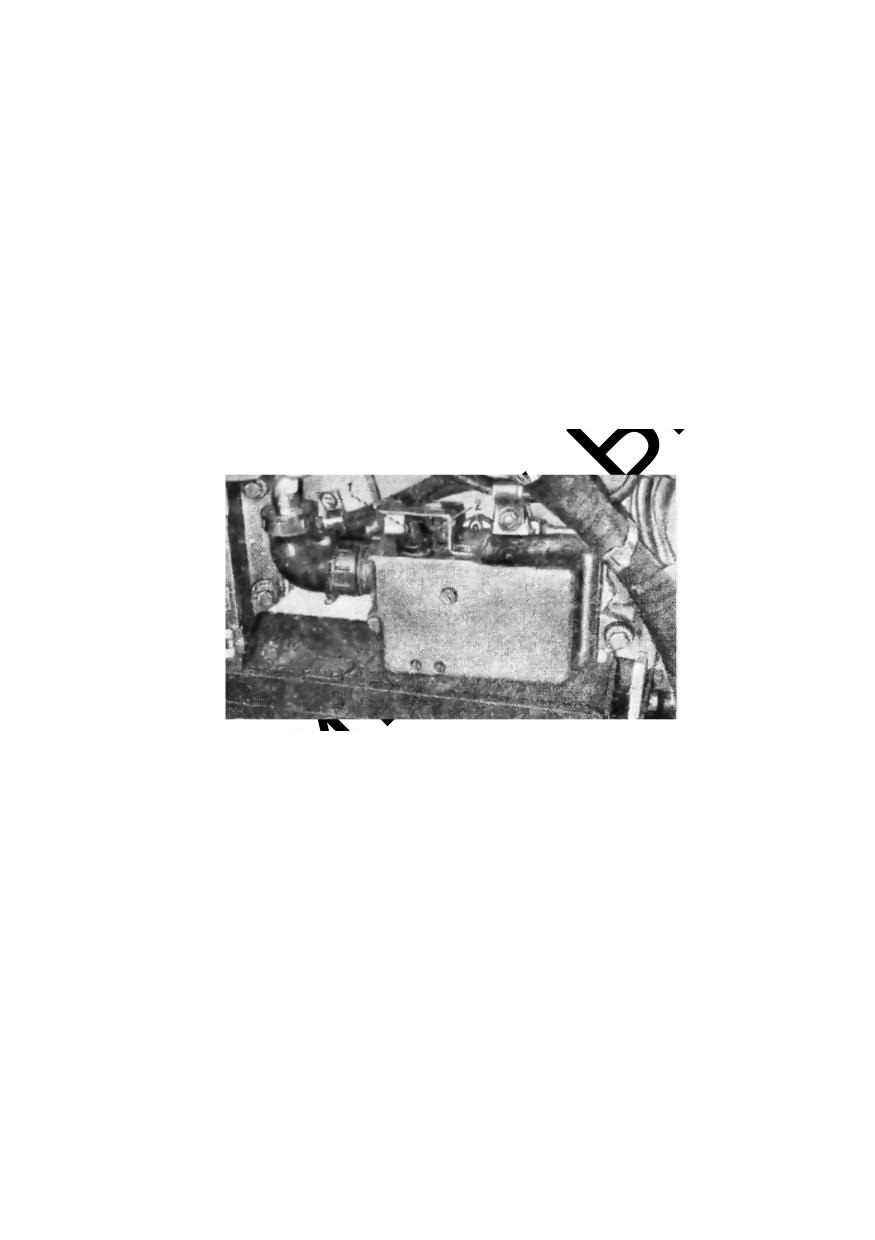

Рис. 6.7. Коробка включения МПБ

датчик линейных ускорений (рис. 6.8);

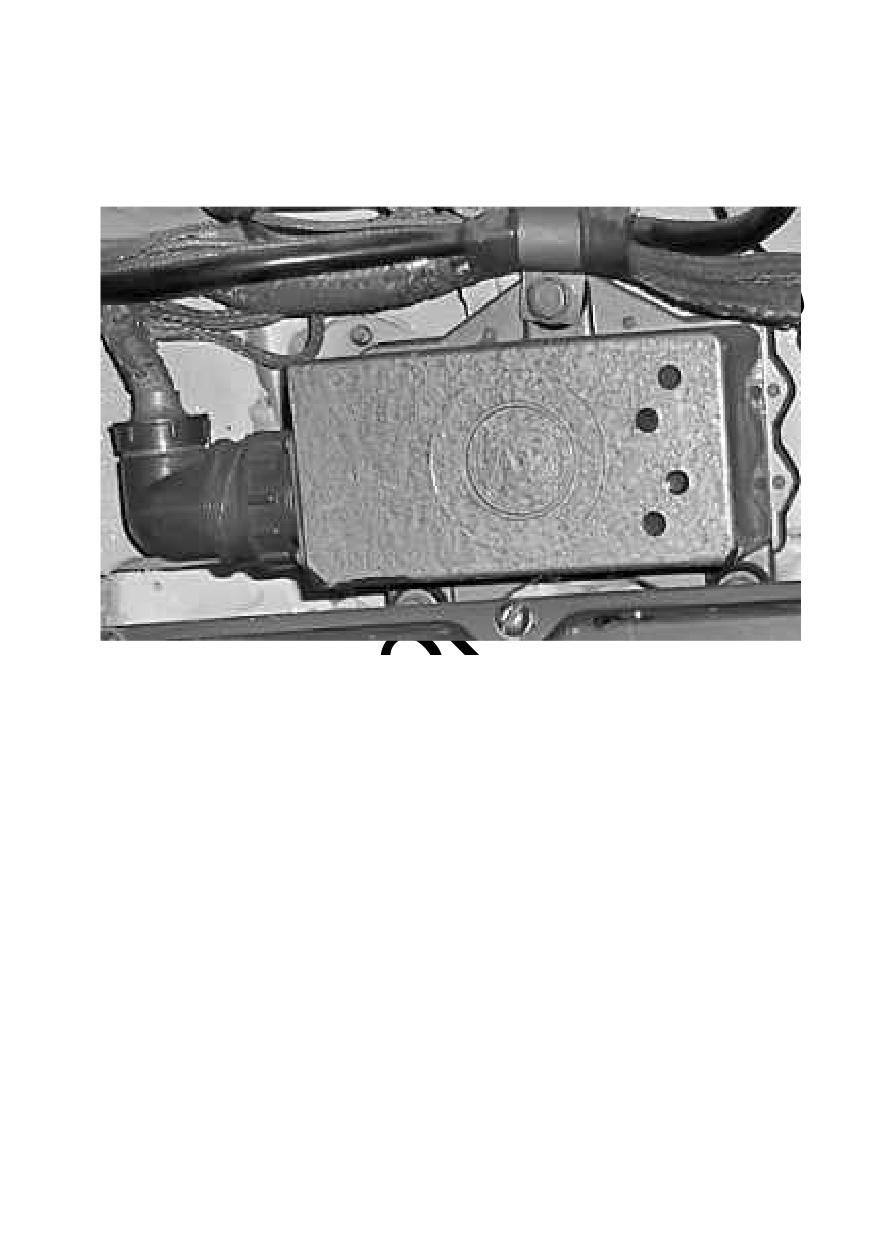

Рис. 6.8. Датчик линейных ускорений

электромонтажный комплект.

Общими приборами для приводов ВН и ГН

являются:

блок управления К1 (рис. 6.9);

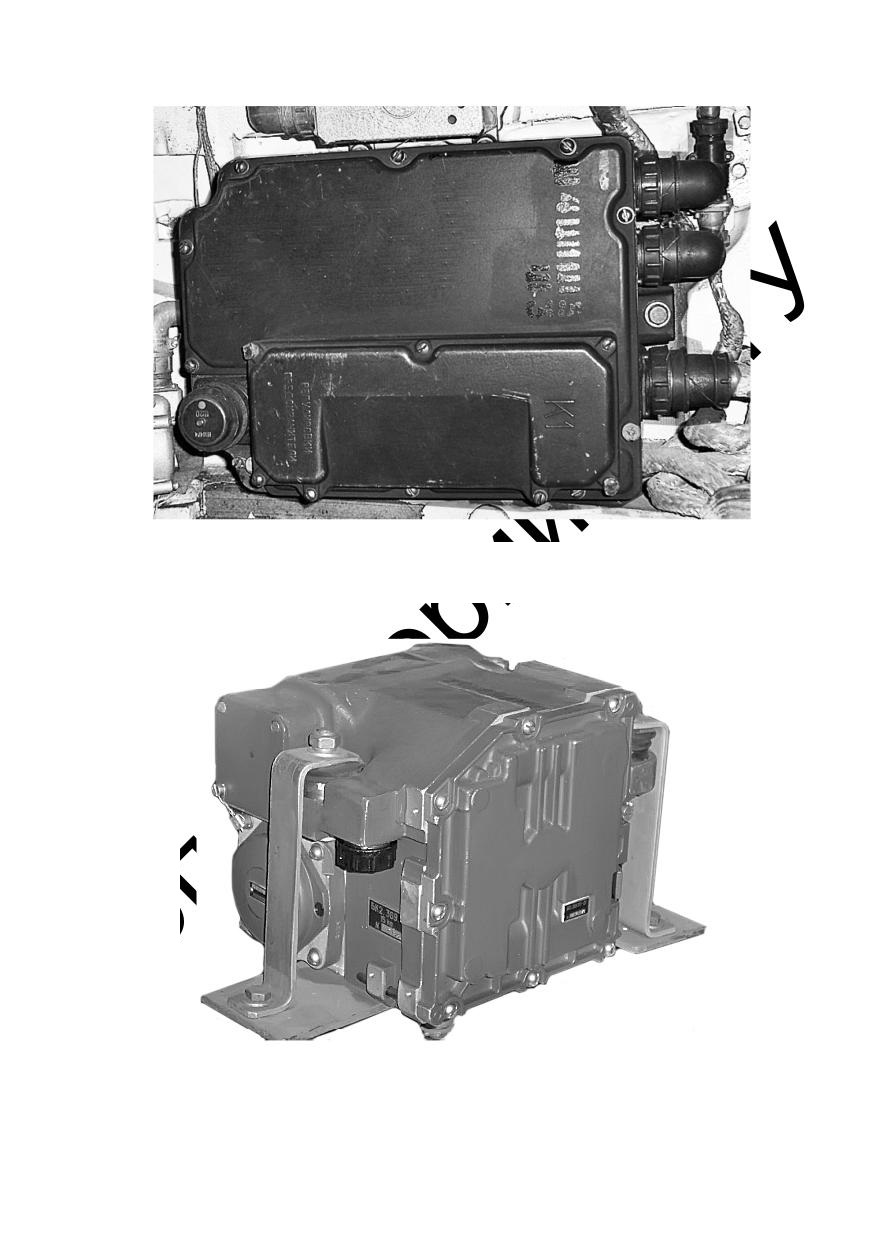

Рис. 6.9. Блок управления К1

гироблок (рис. 6.10);

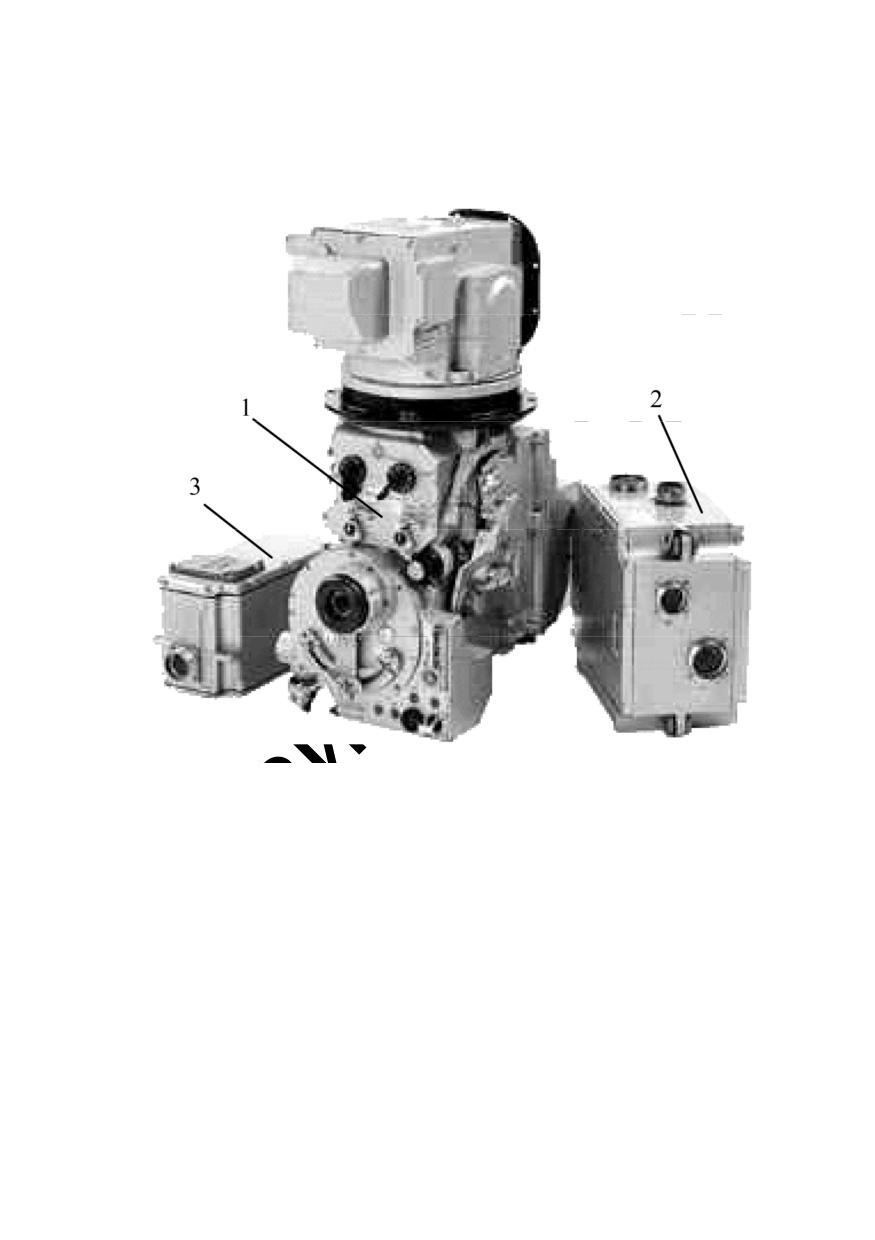

Рис. 6.10. Гироблок

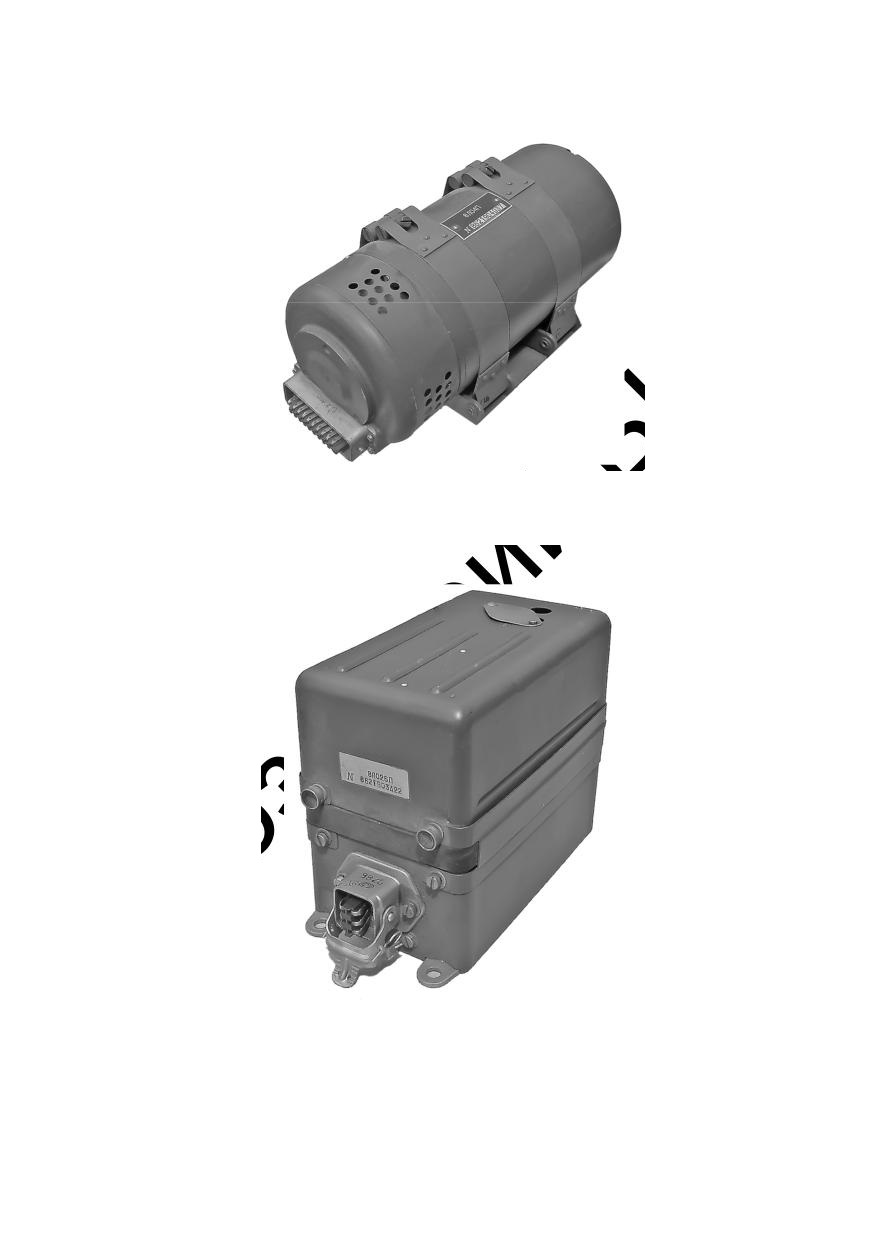

преобразователь 8Л04П (рис. 6.11);

Рис. 6.11. Преобразователь 8Л04П

стабилизатор частоты 8Л026П (рис. 6.12).

Рис. 6.12. Стабилизатор частоты 8Л026П

комплект ЗИП одиночный согласно ведомости

БС.370.009 ЗИ.

Размещение узлов стабилизатора в танке

представлено на рис. 6.13. Узлы стабилизатора

размещаются под пушкой, в башне и корпусе танка.

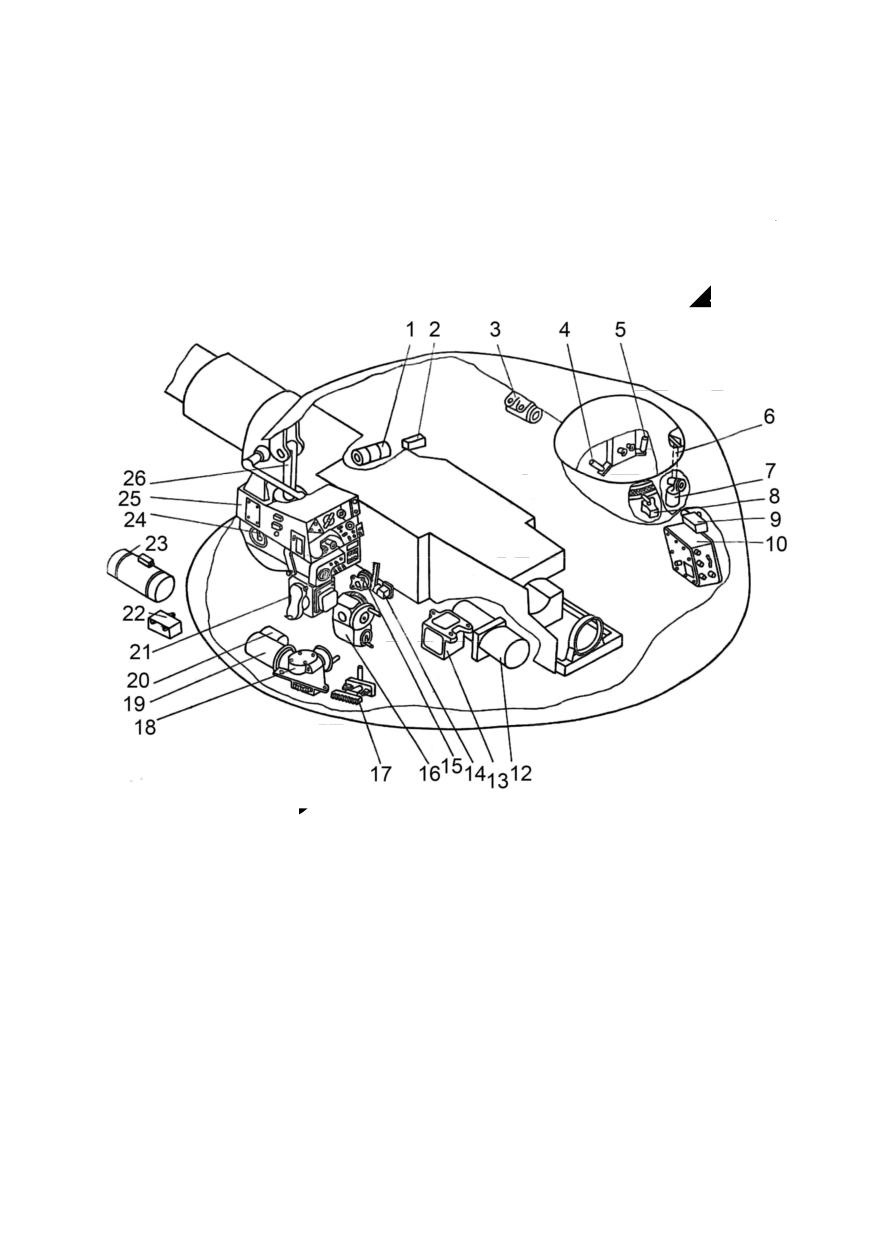

Рис. 6.13. Расположение узлов стабилизатора вооружения:

1 - преобразователь 8Л04П; 2 - стабилизатор частоты

8Л026П;3 - датчик линейных ускорений; 4 - кнопка

целеуказания; 5 - кнопка электромагнита кардана; 6 - кардан

привода командирской башенки; 7 - электромагнит кардана; 8

- прибор целеуказания; 9 - коробка включения

электромагнита МПБ; 10 - блок управления К1; 12 -

установка питающая; 13 - гироблок; 14 - ограничитель углов;

15 - прибор приведения;

16 - механизм подъемный пушки;
