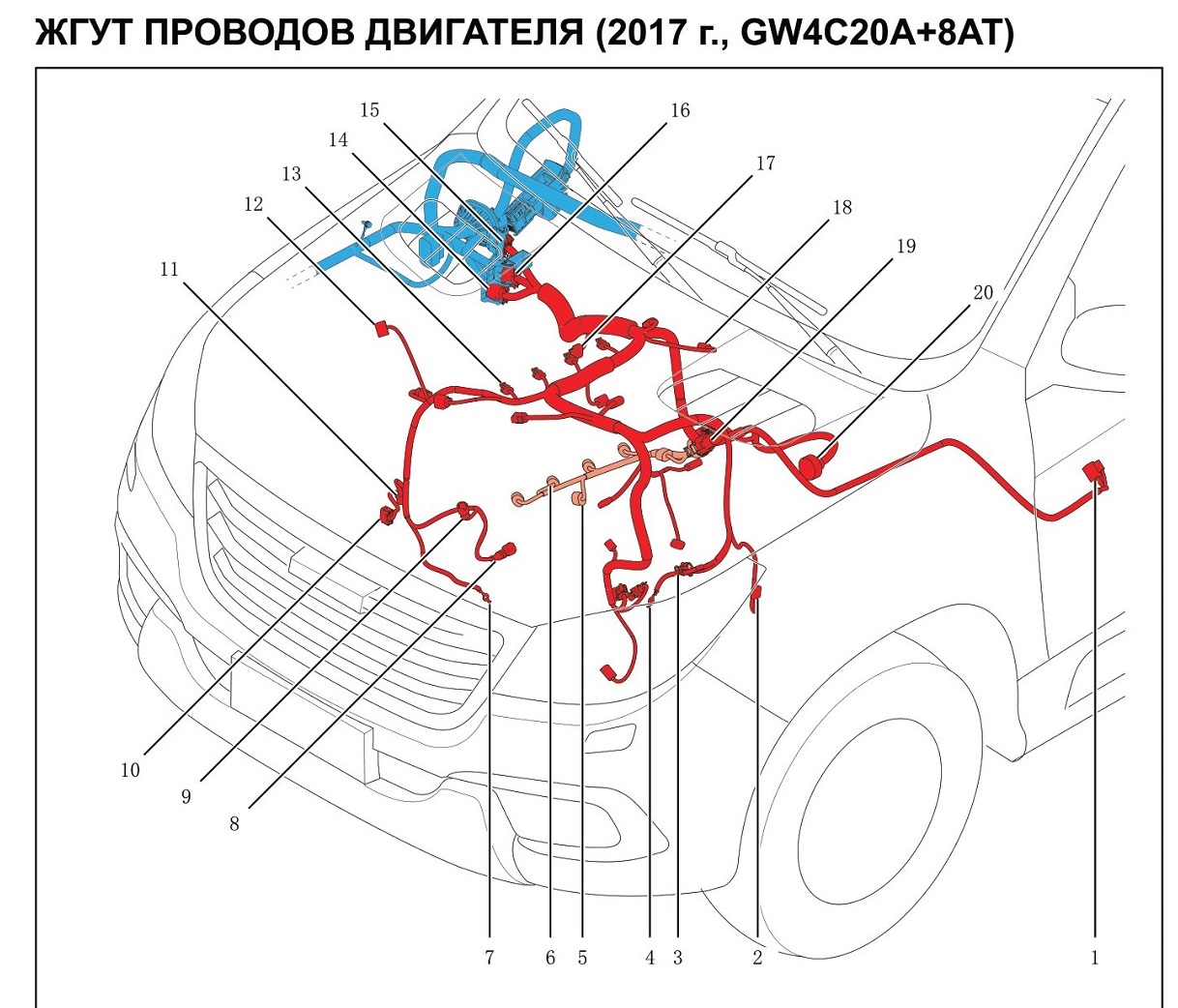

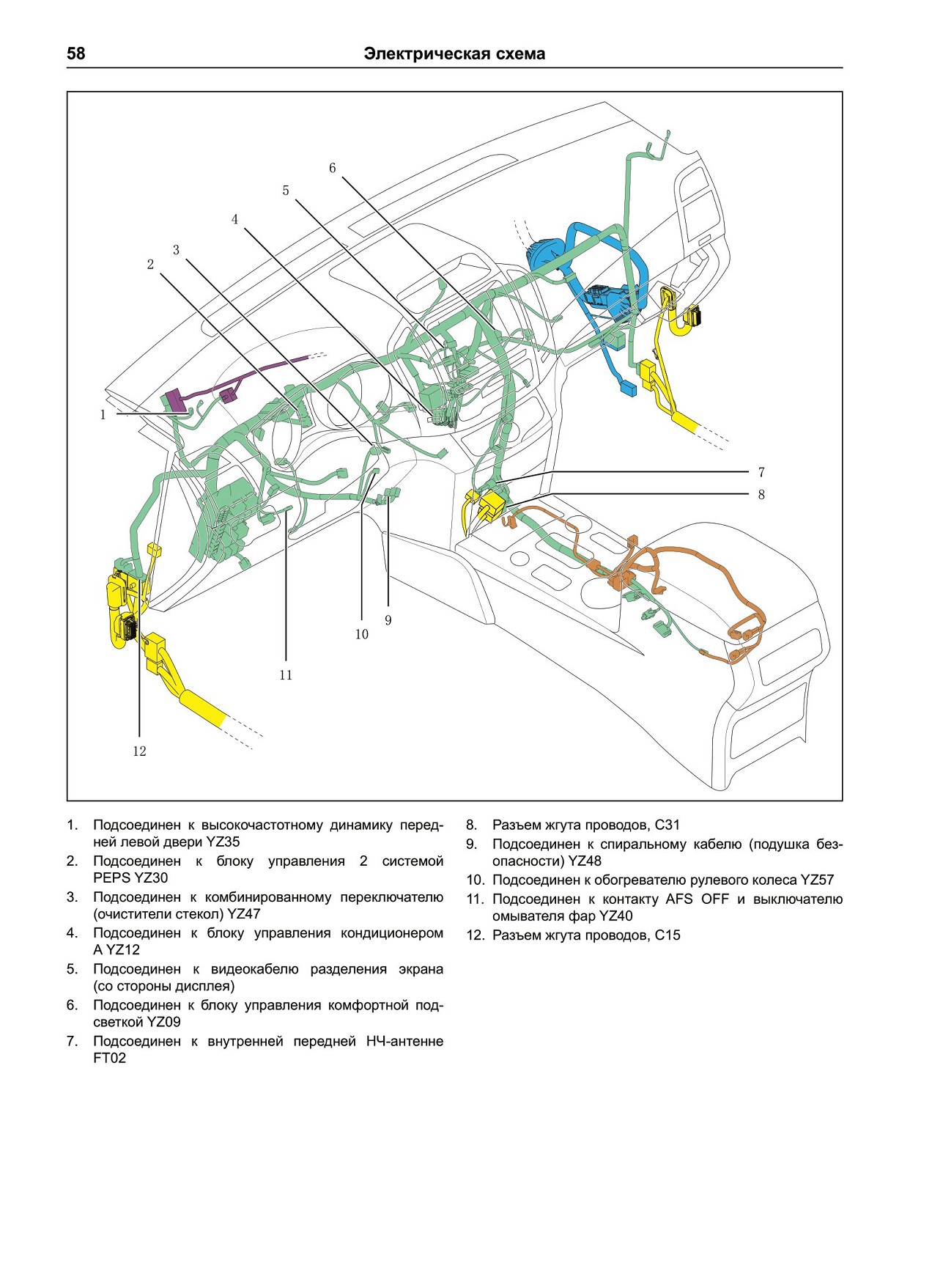

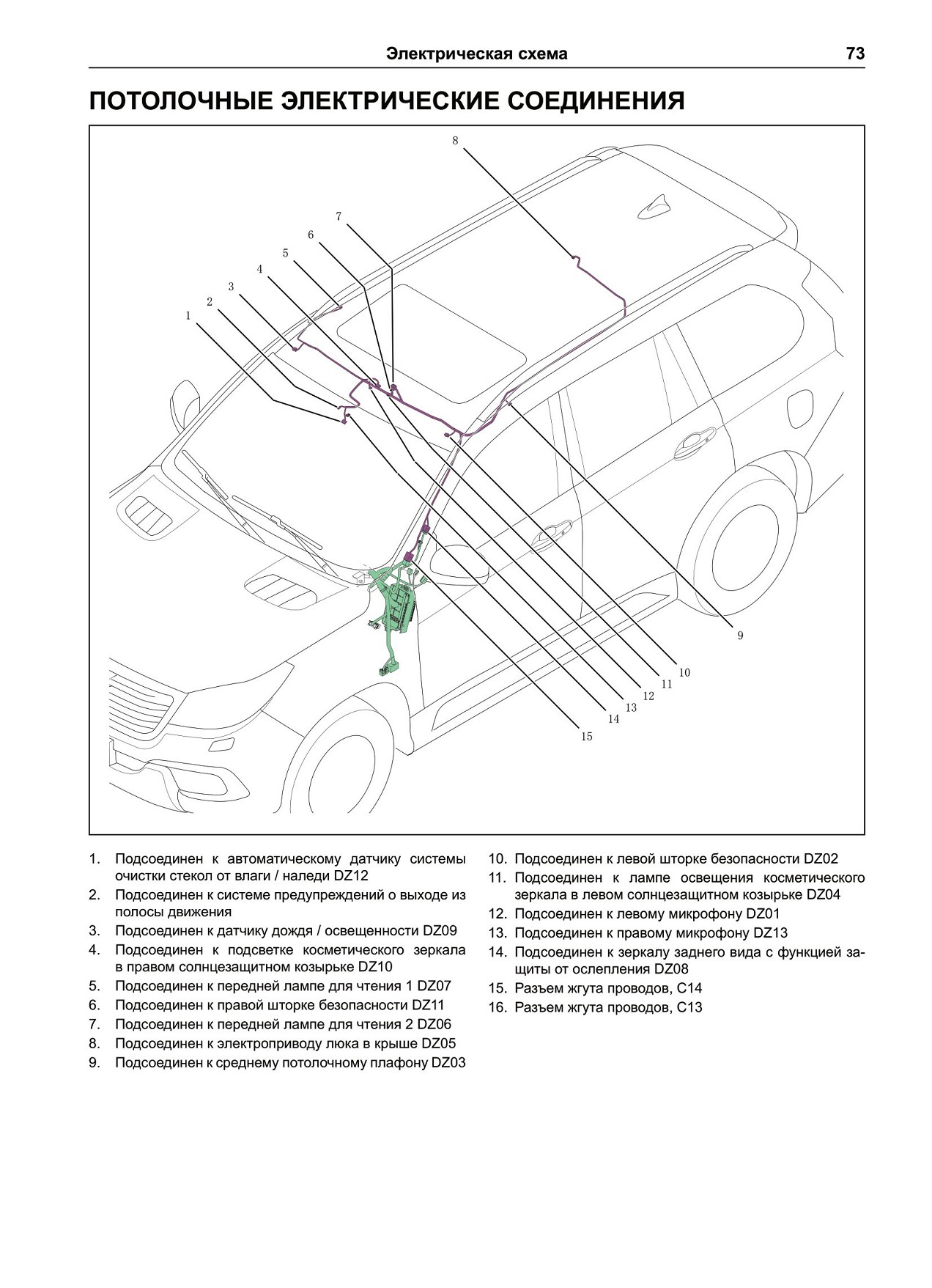

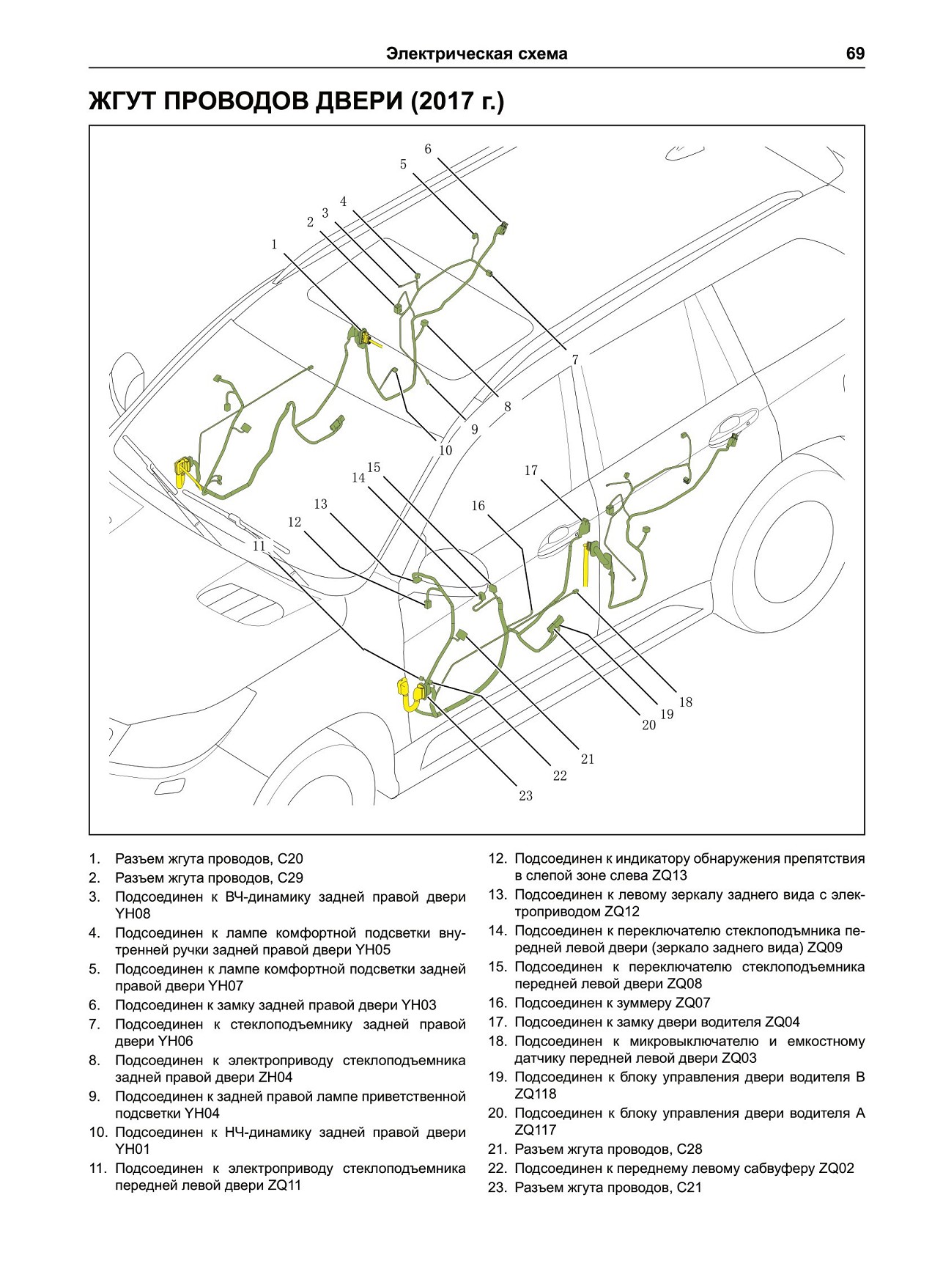

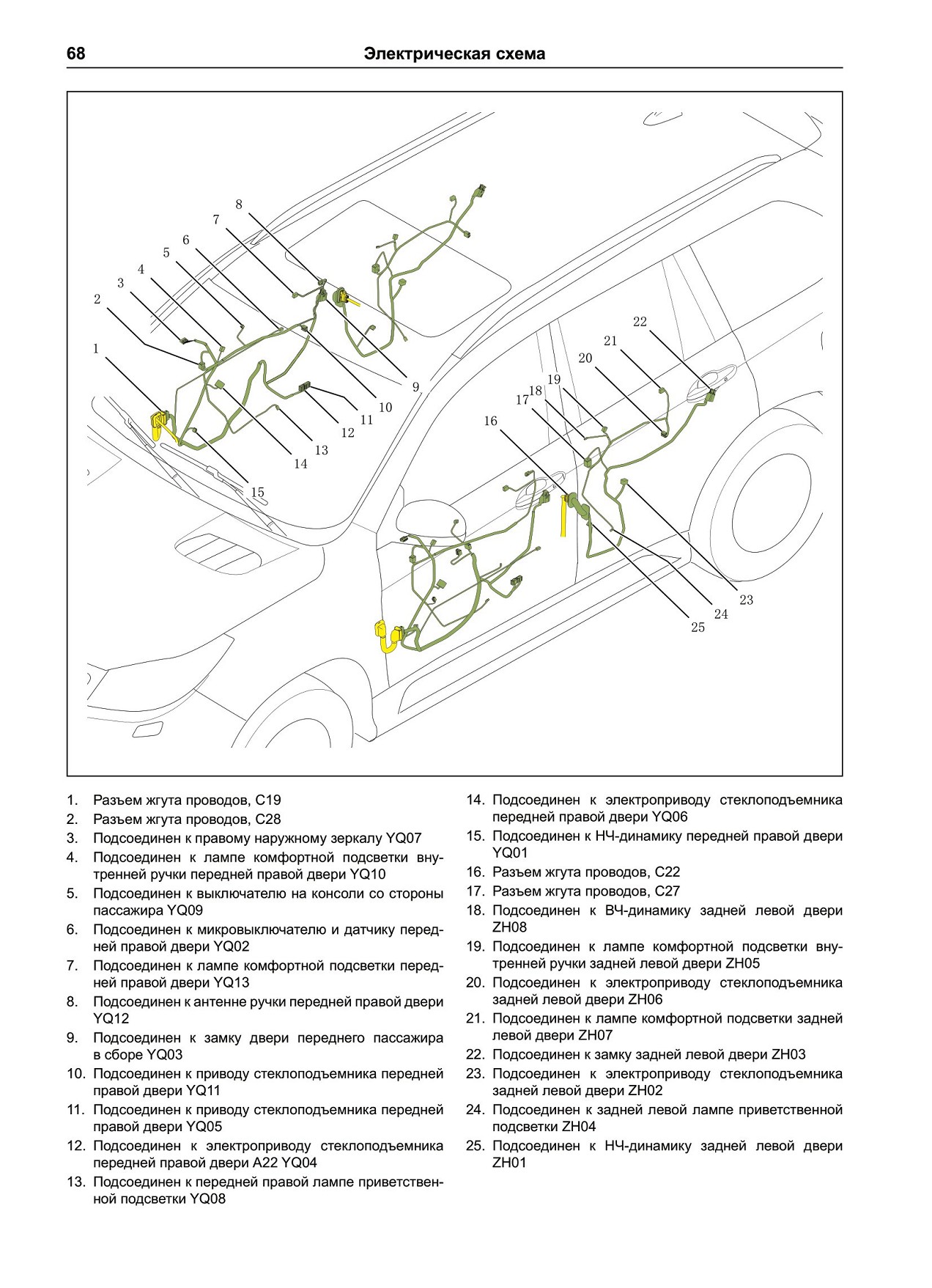

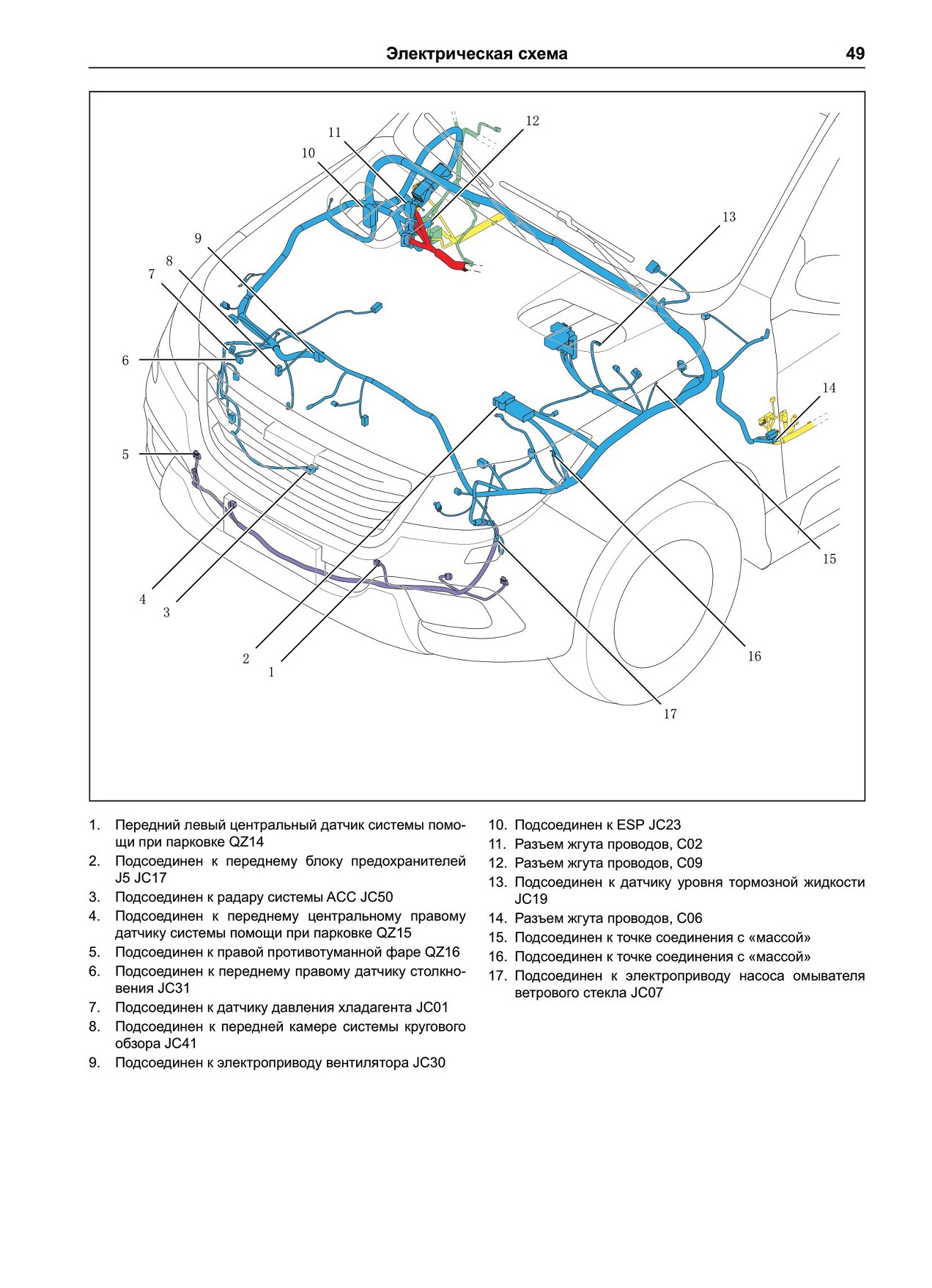

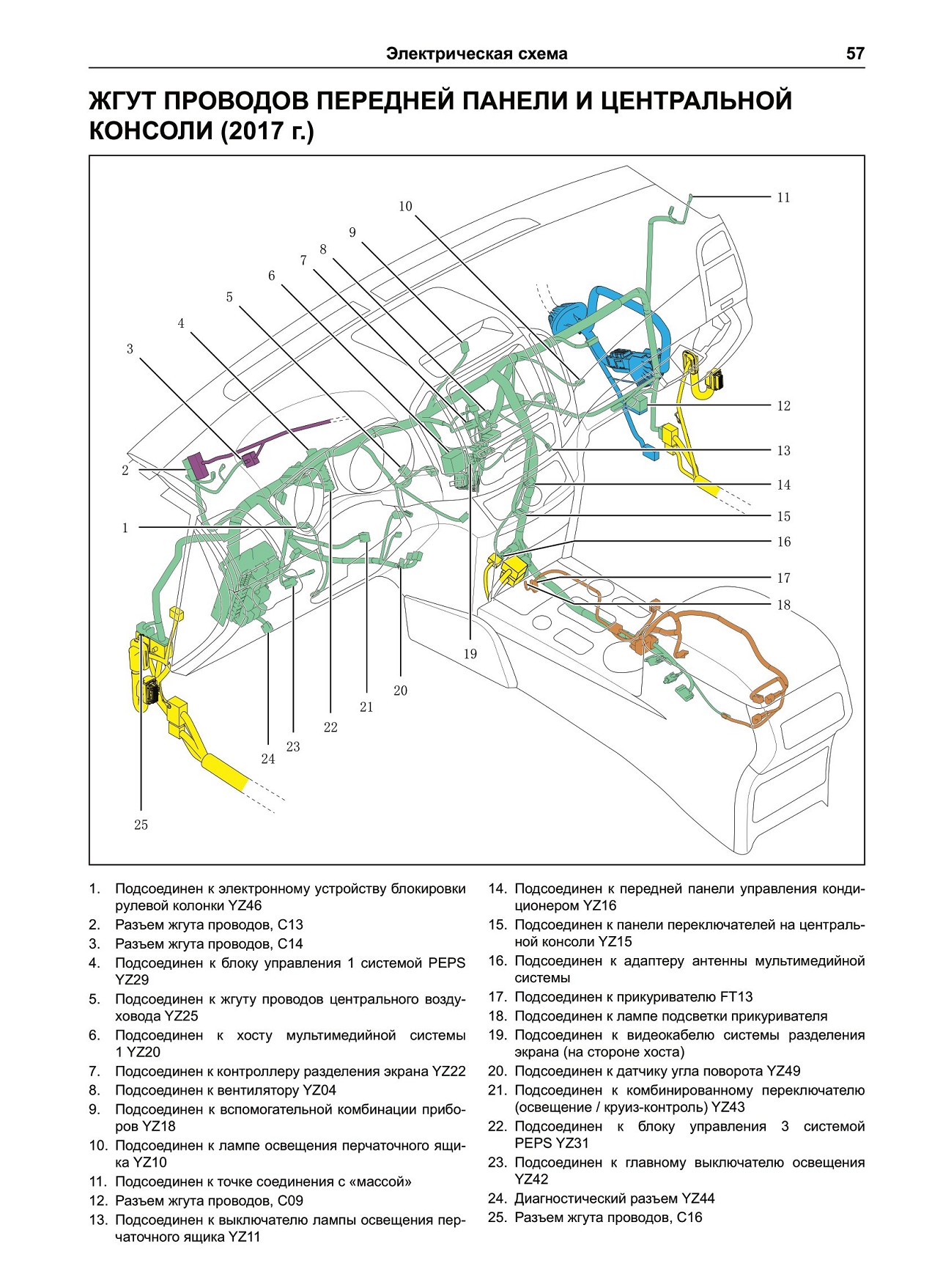

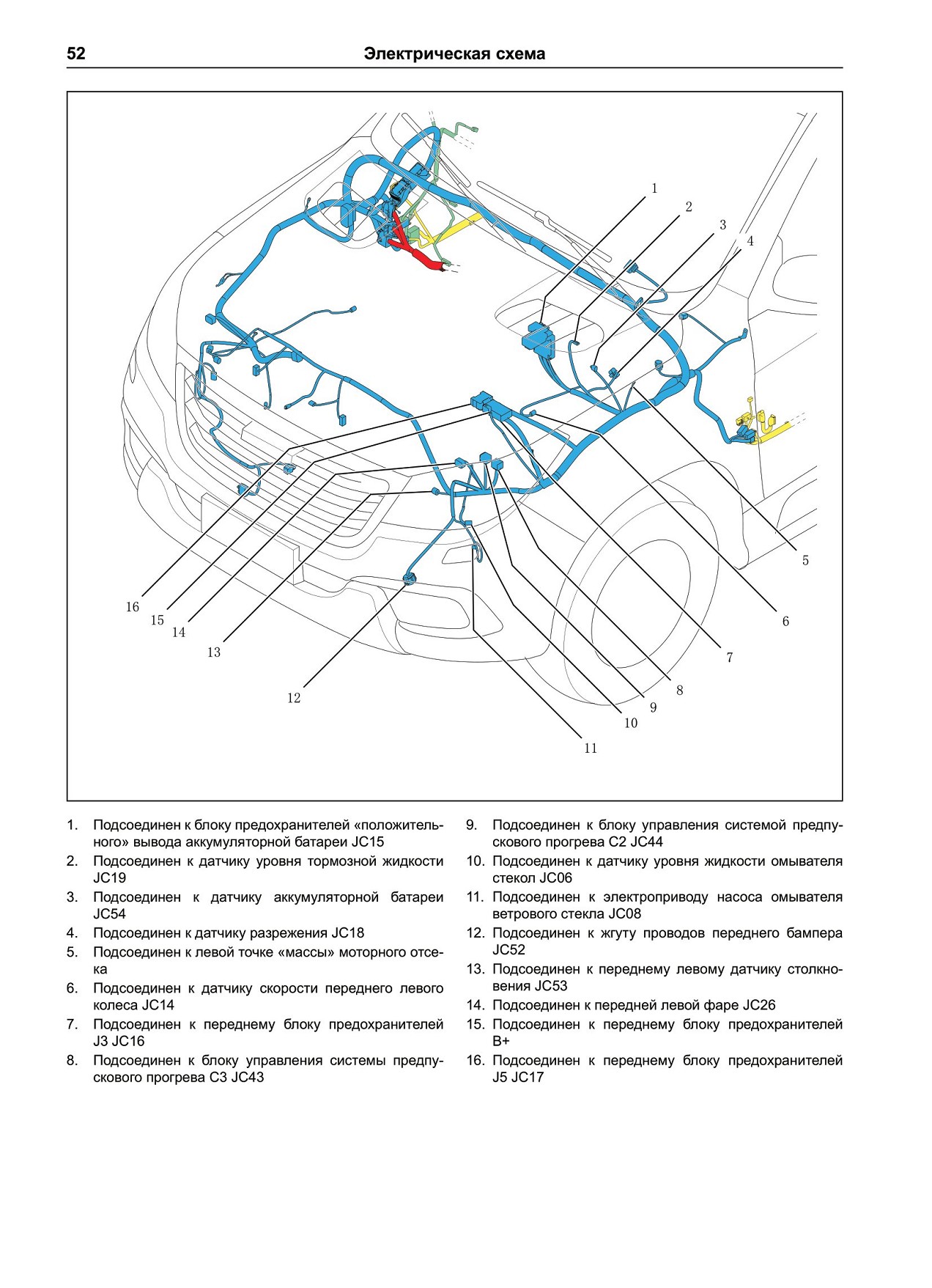

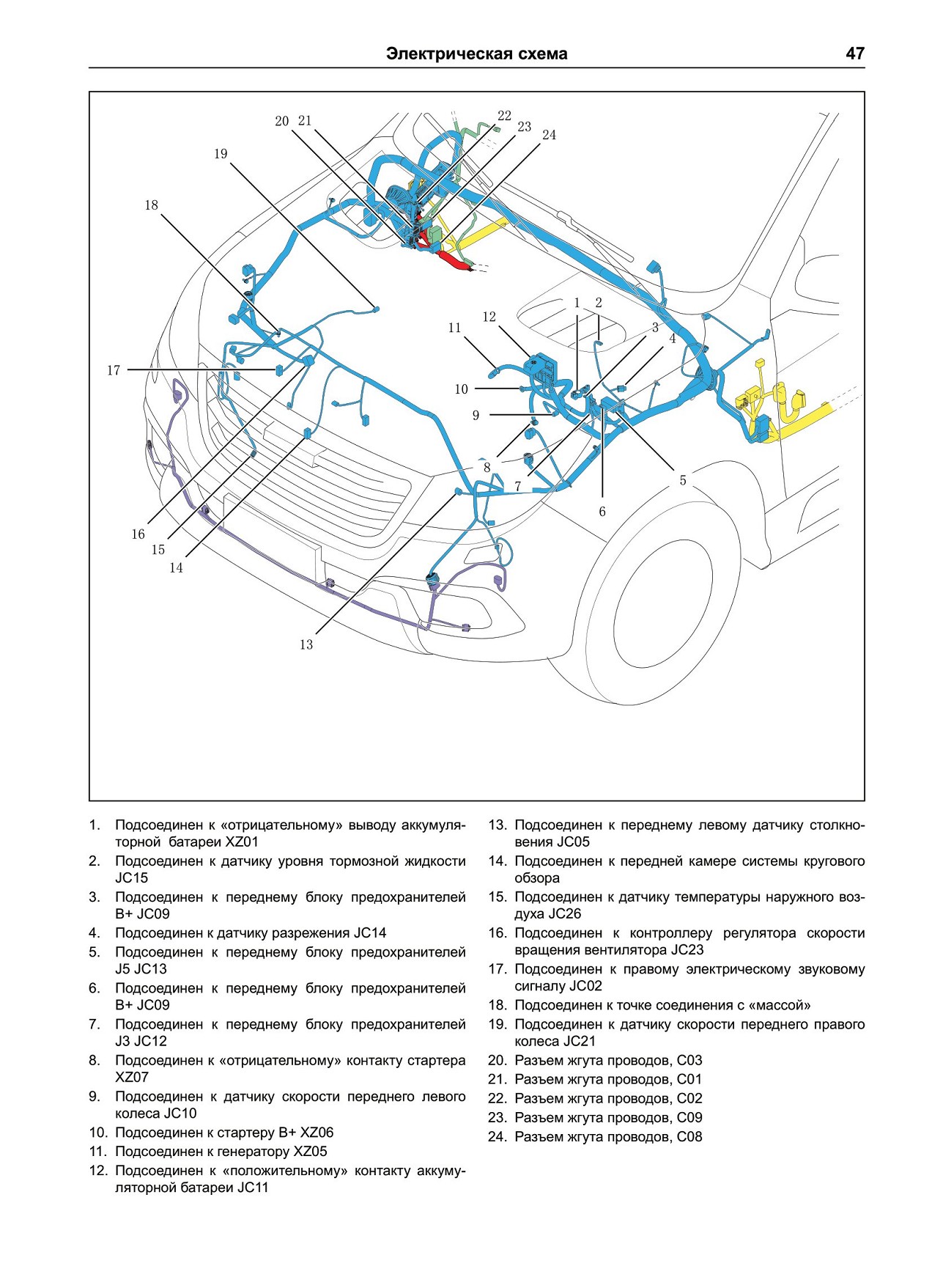

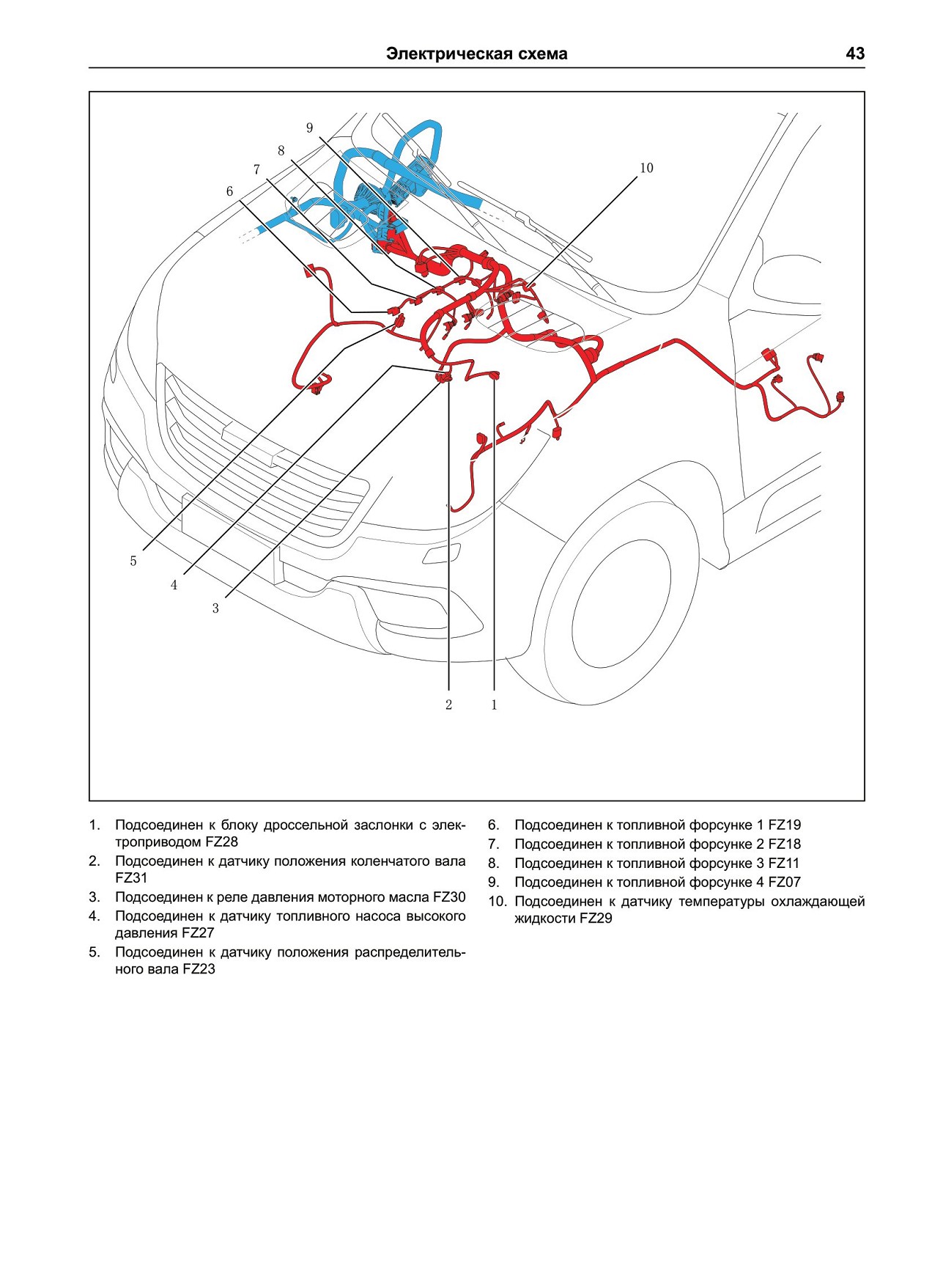

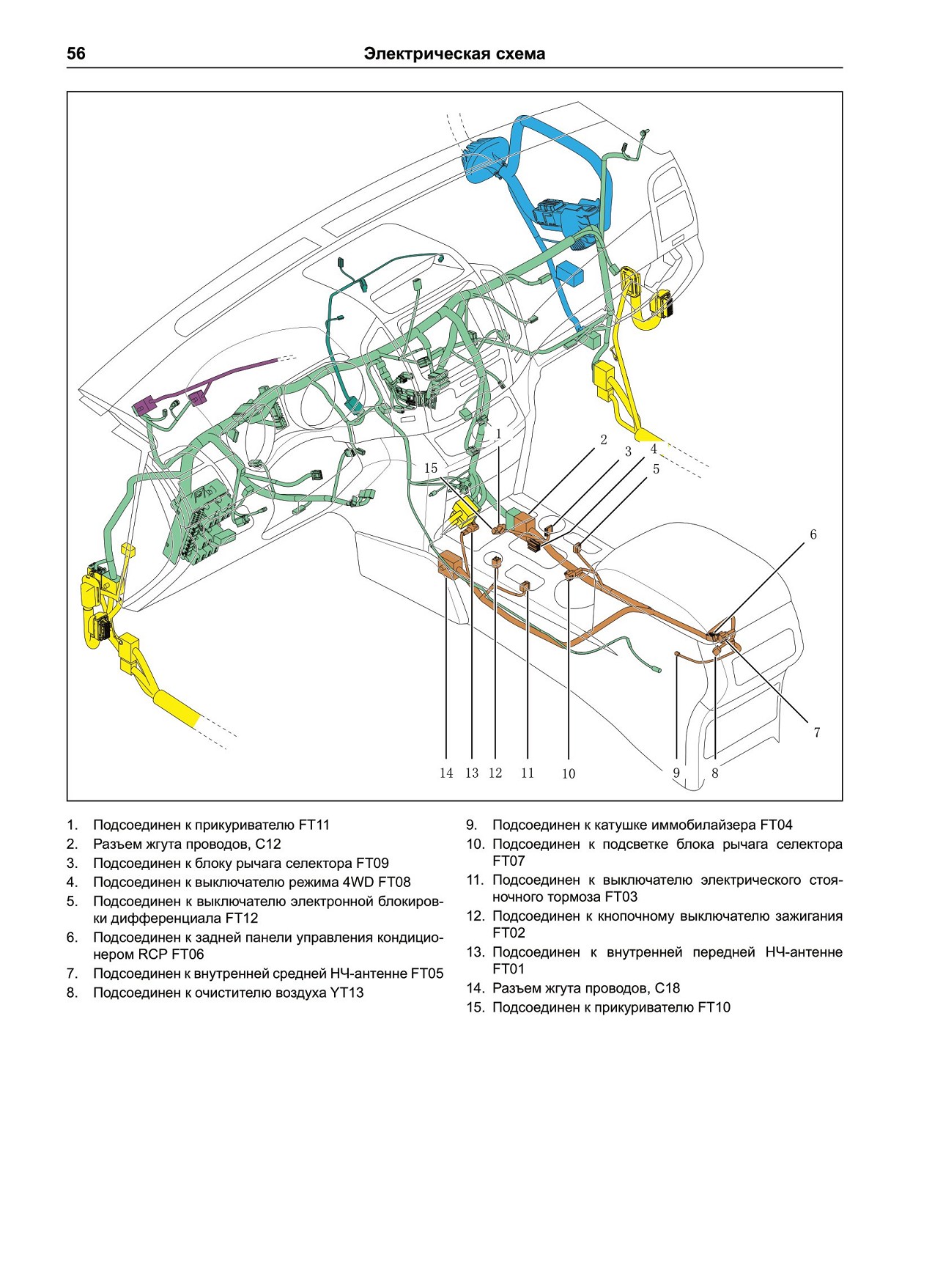

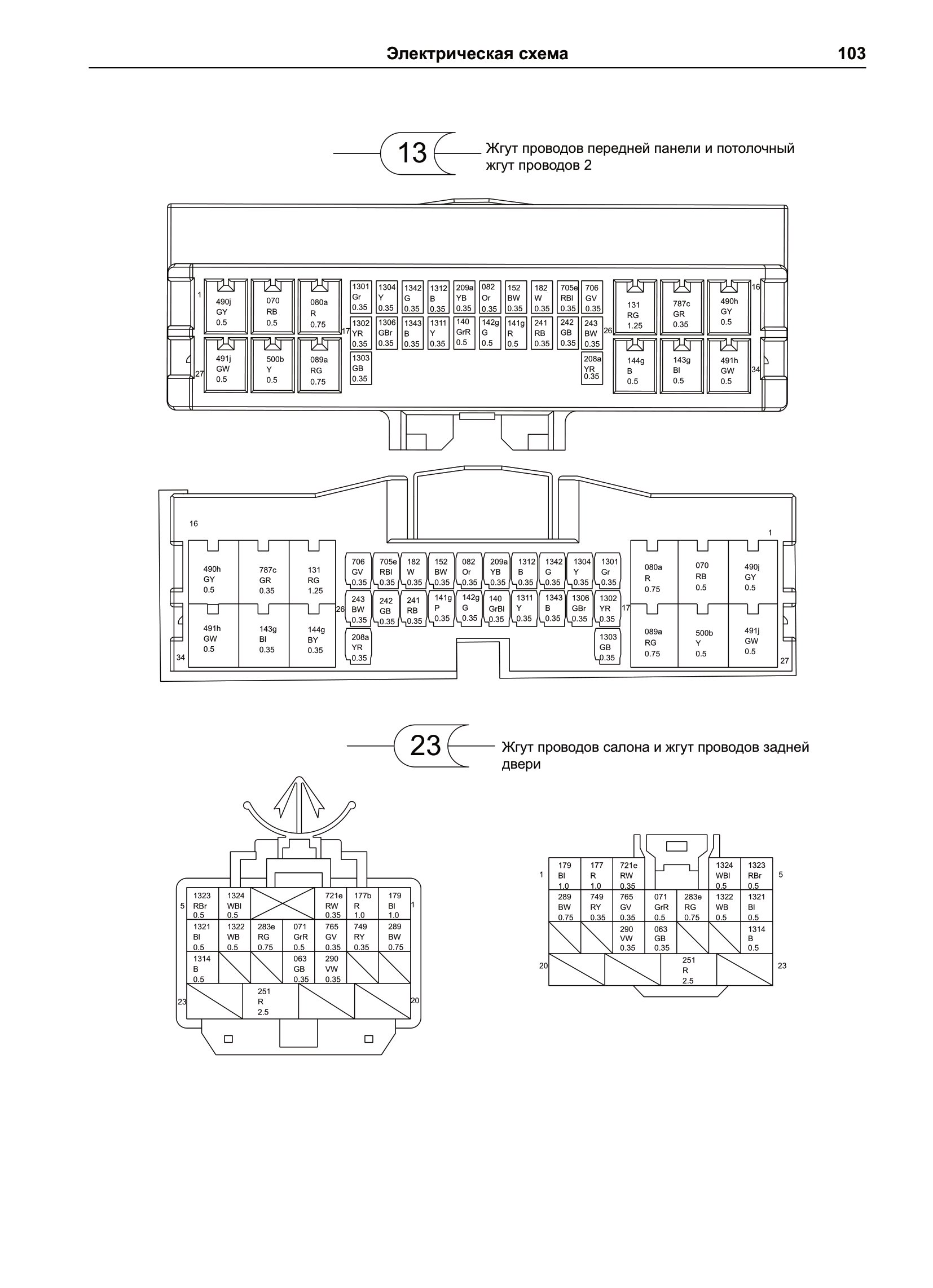

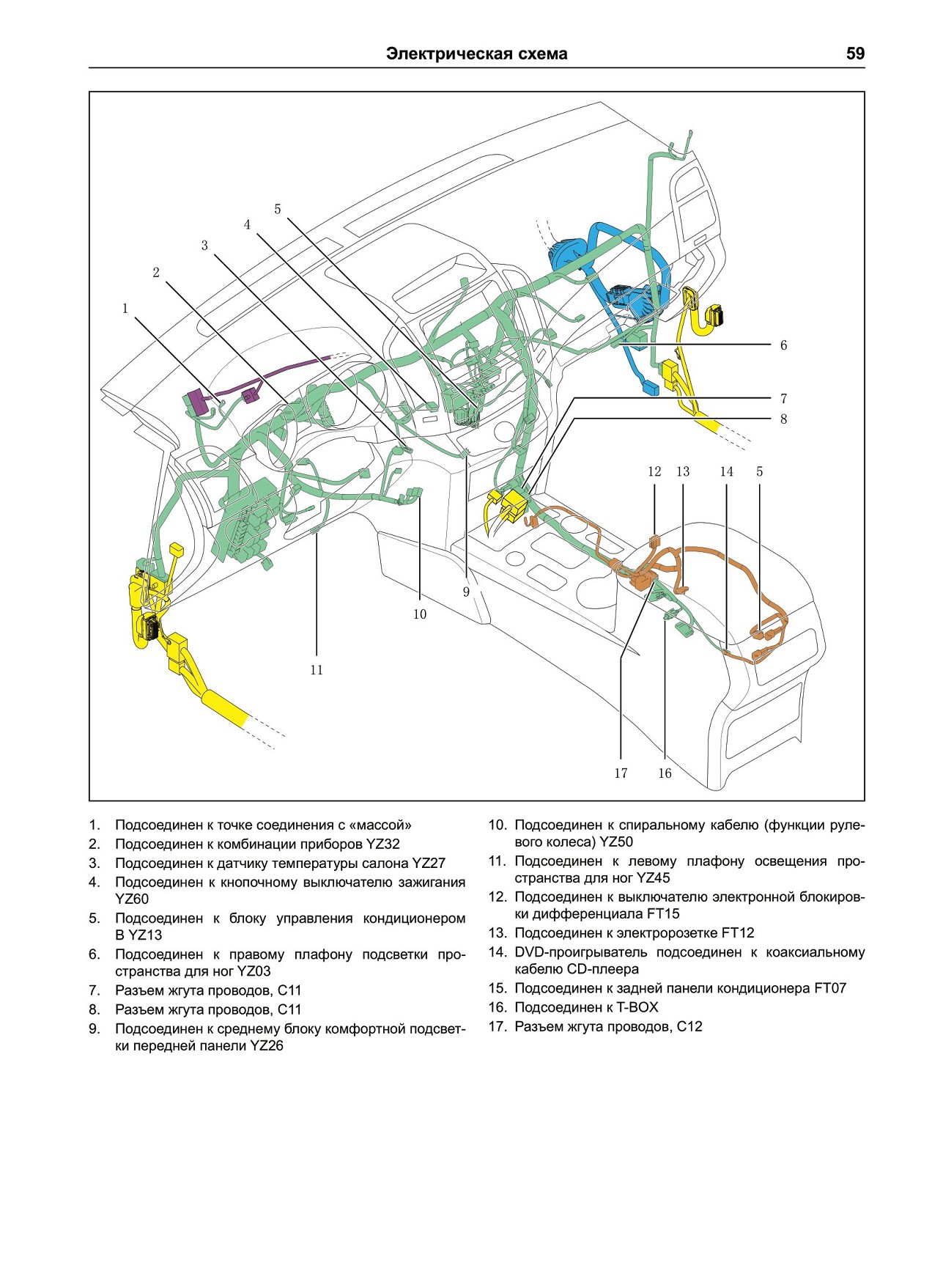

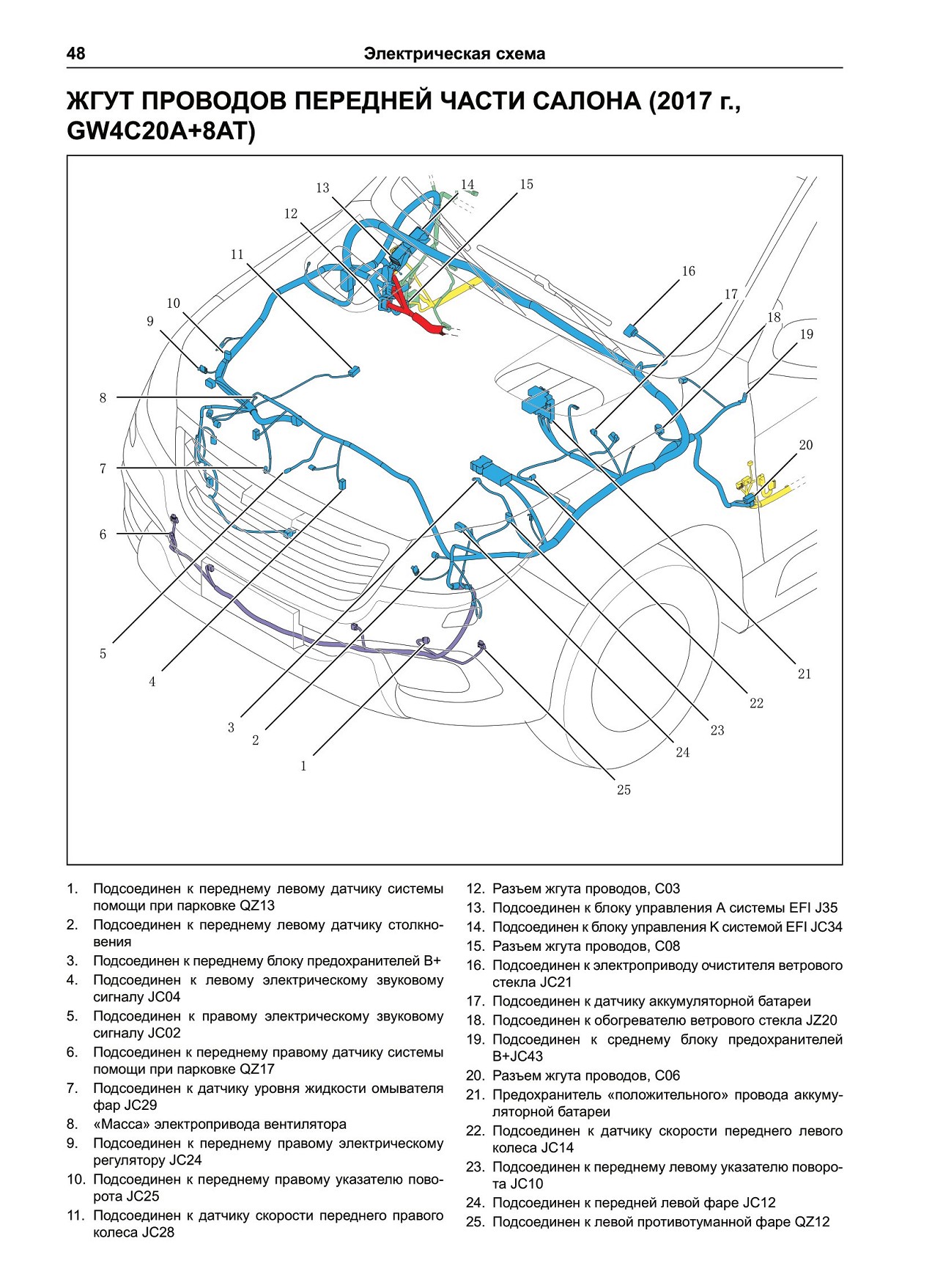

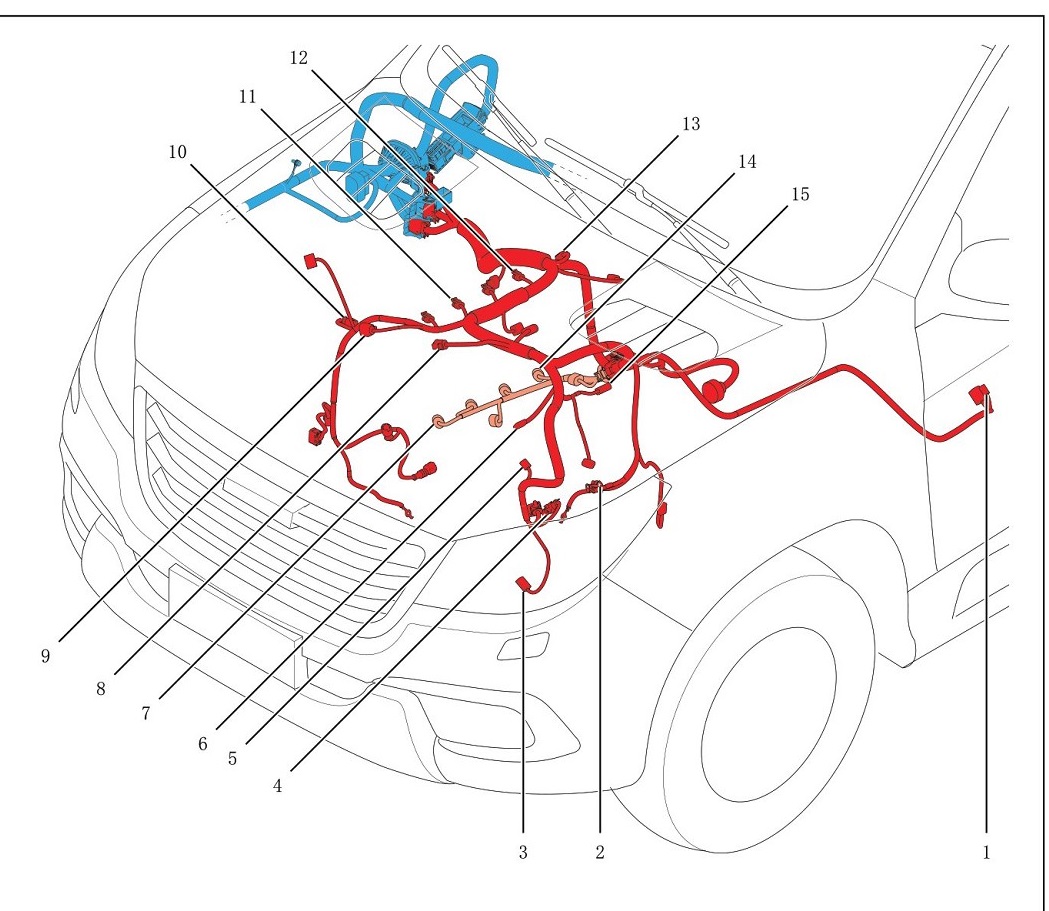

Двигатель GW4C20A. Электрические схемы (2017 год) - часть 1

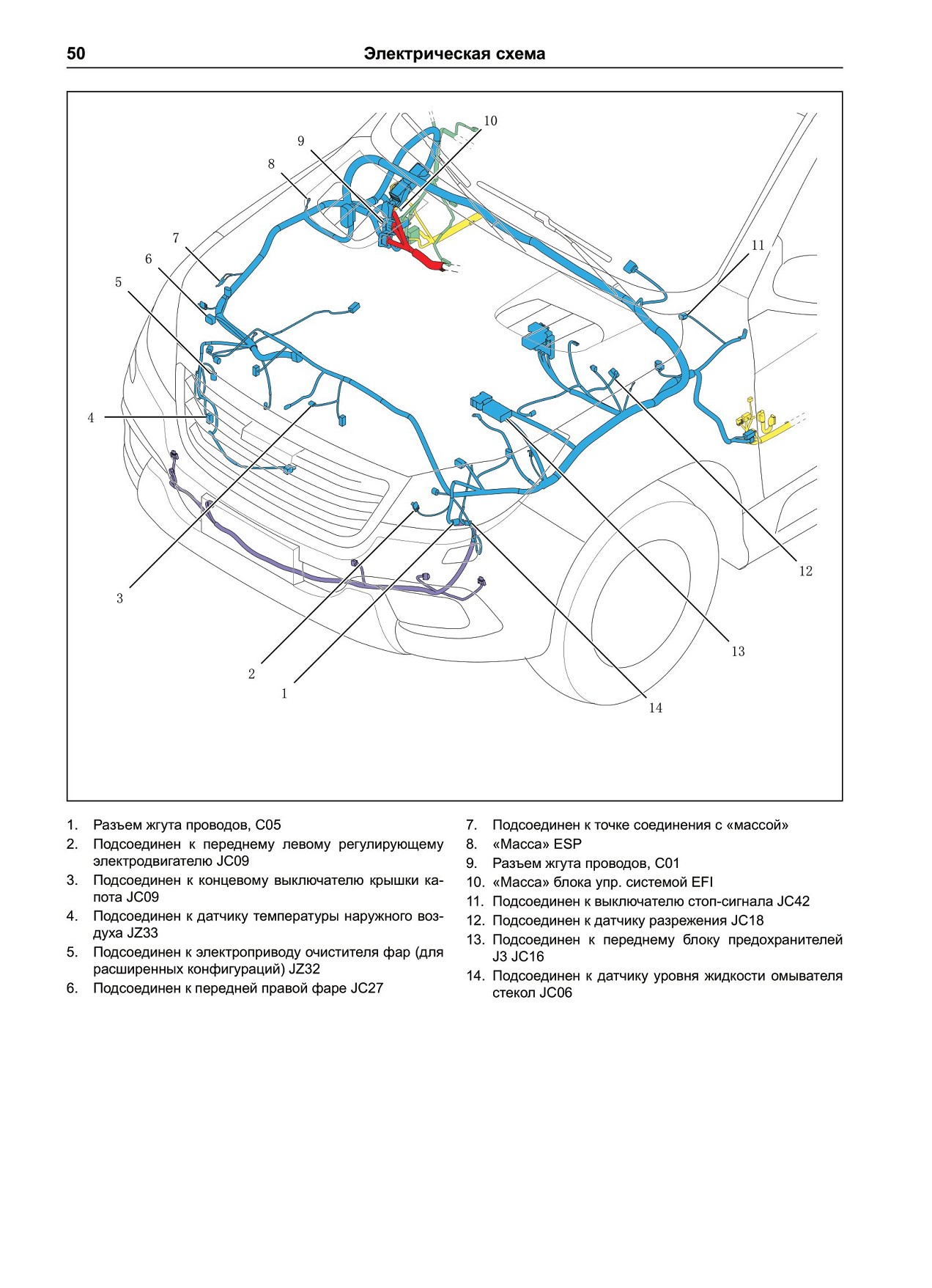

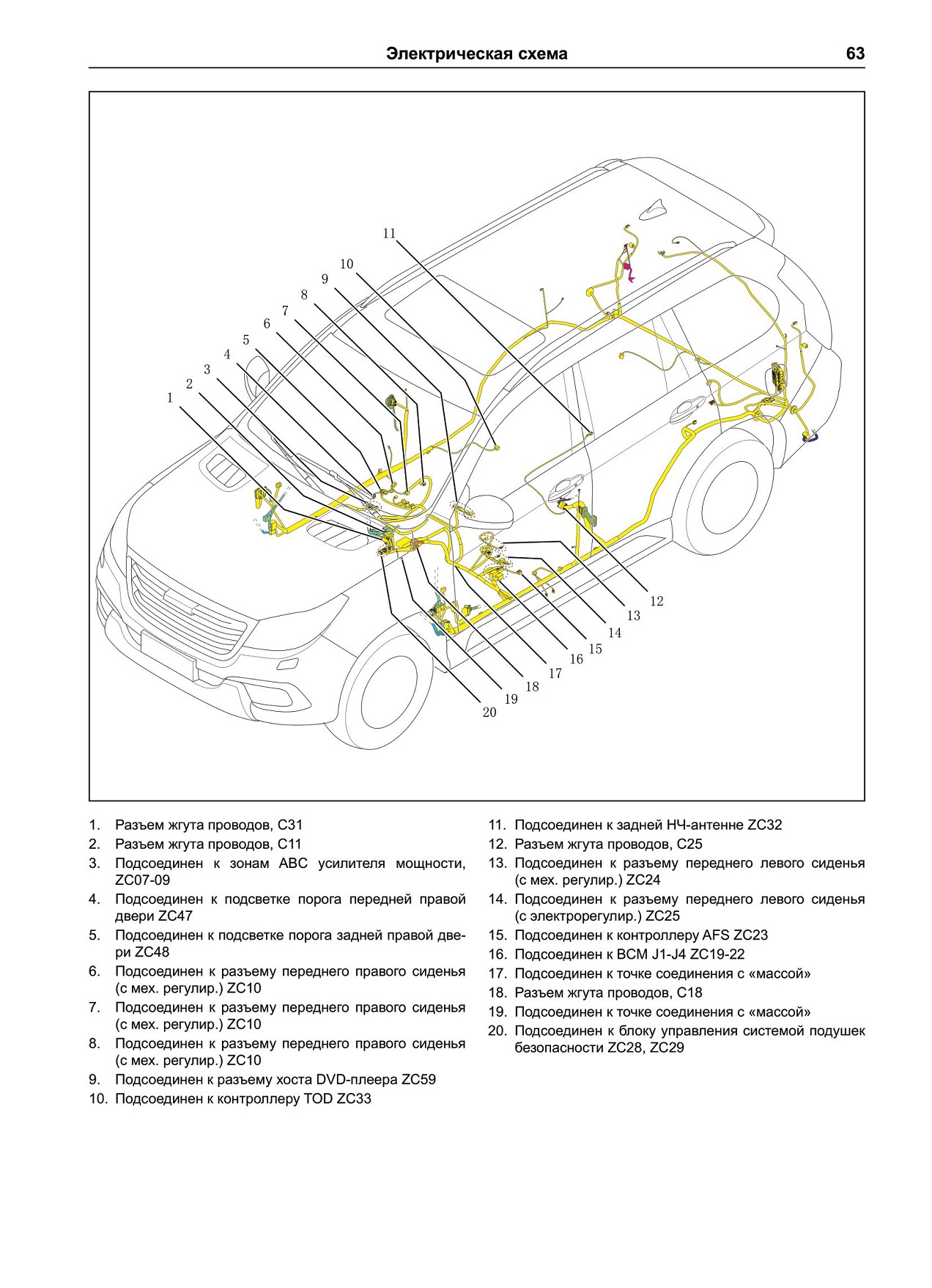

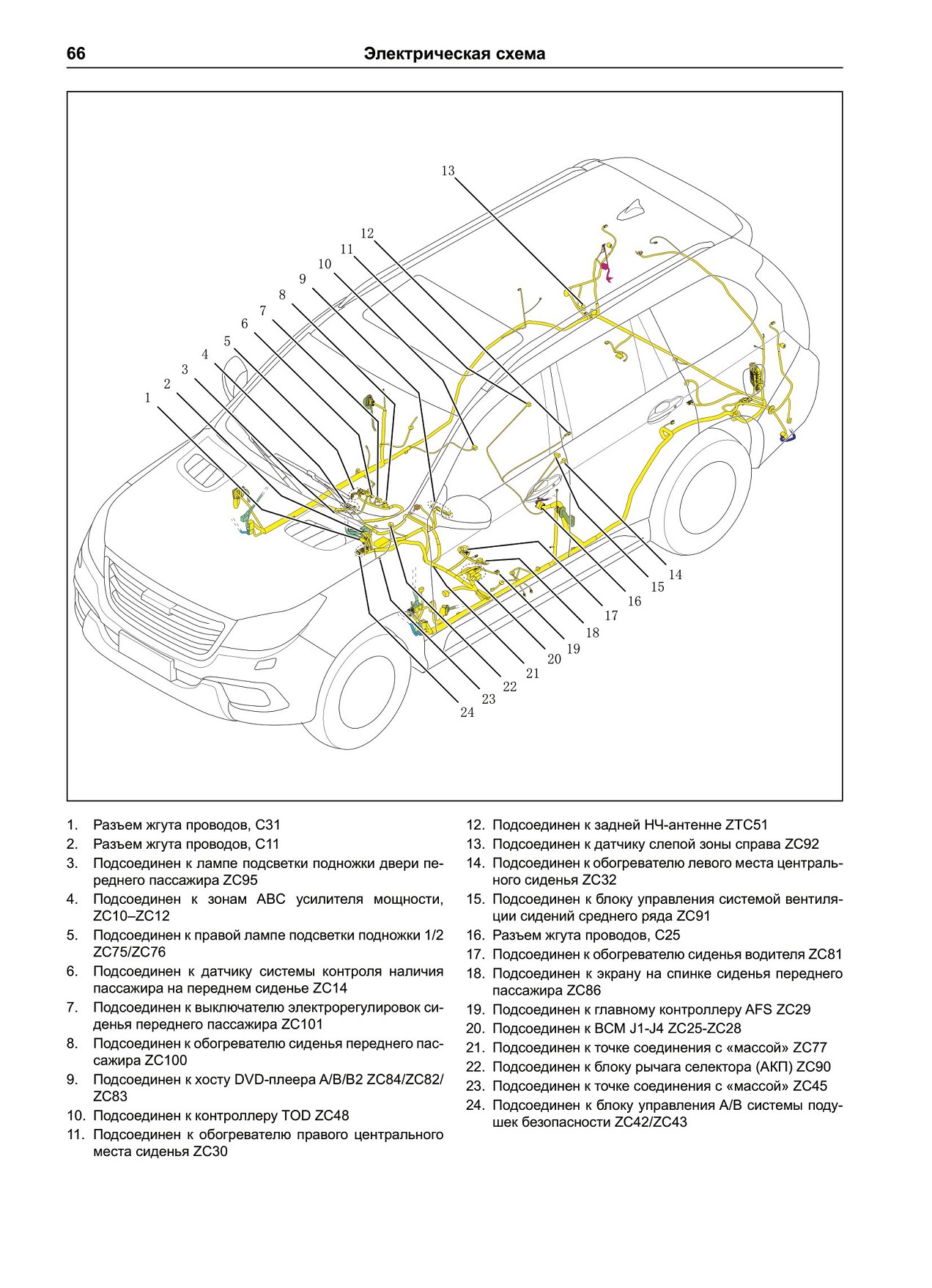

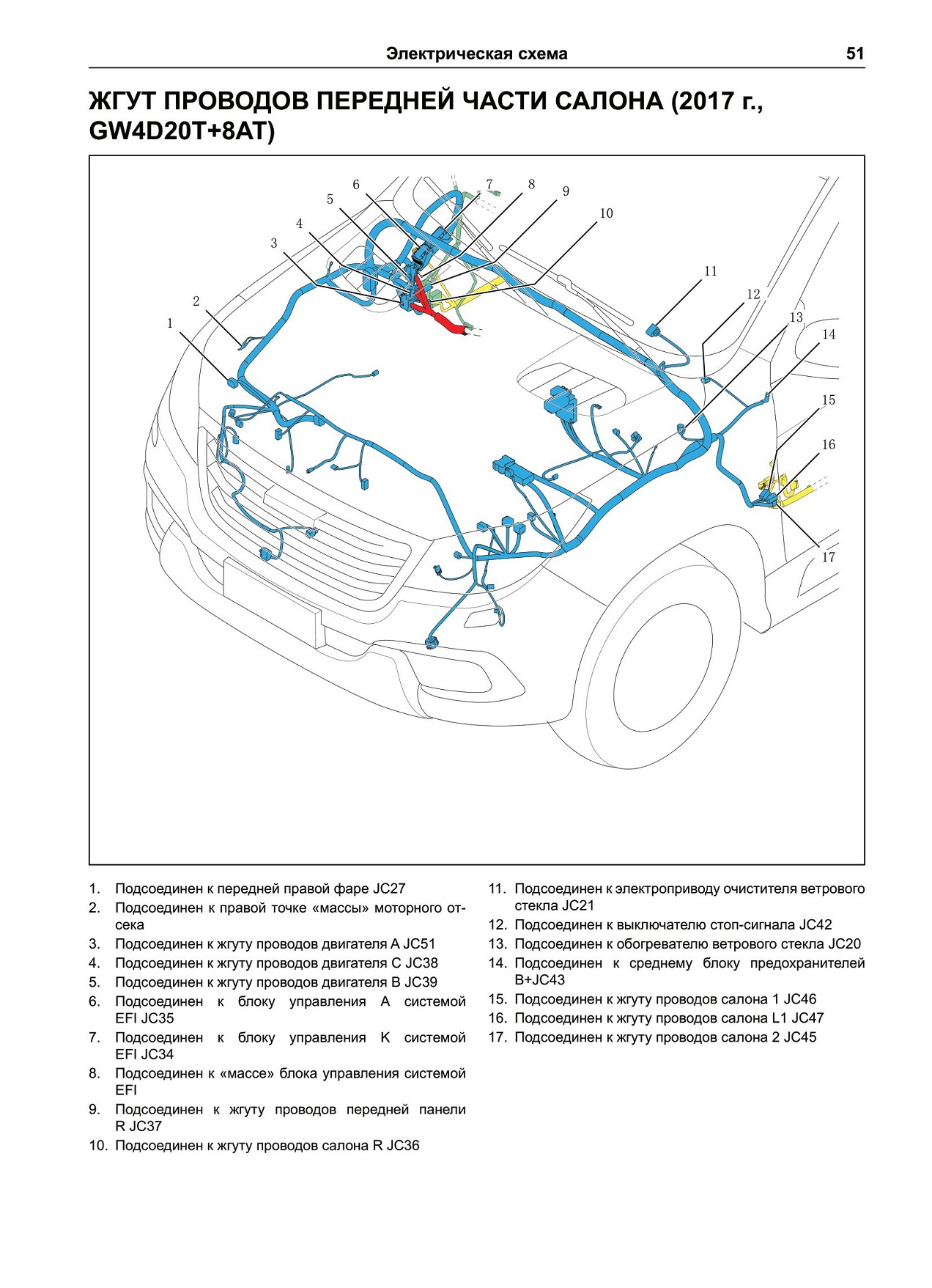

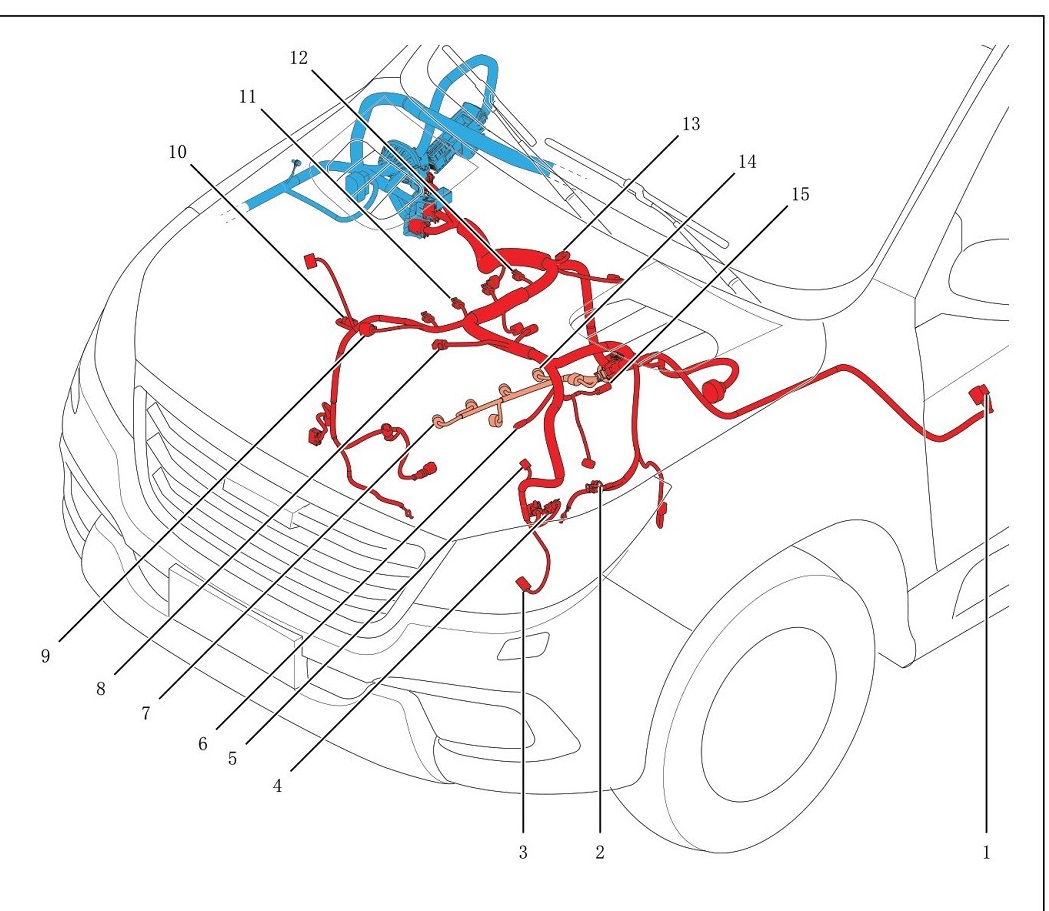

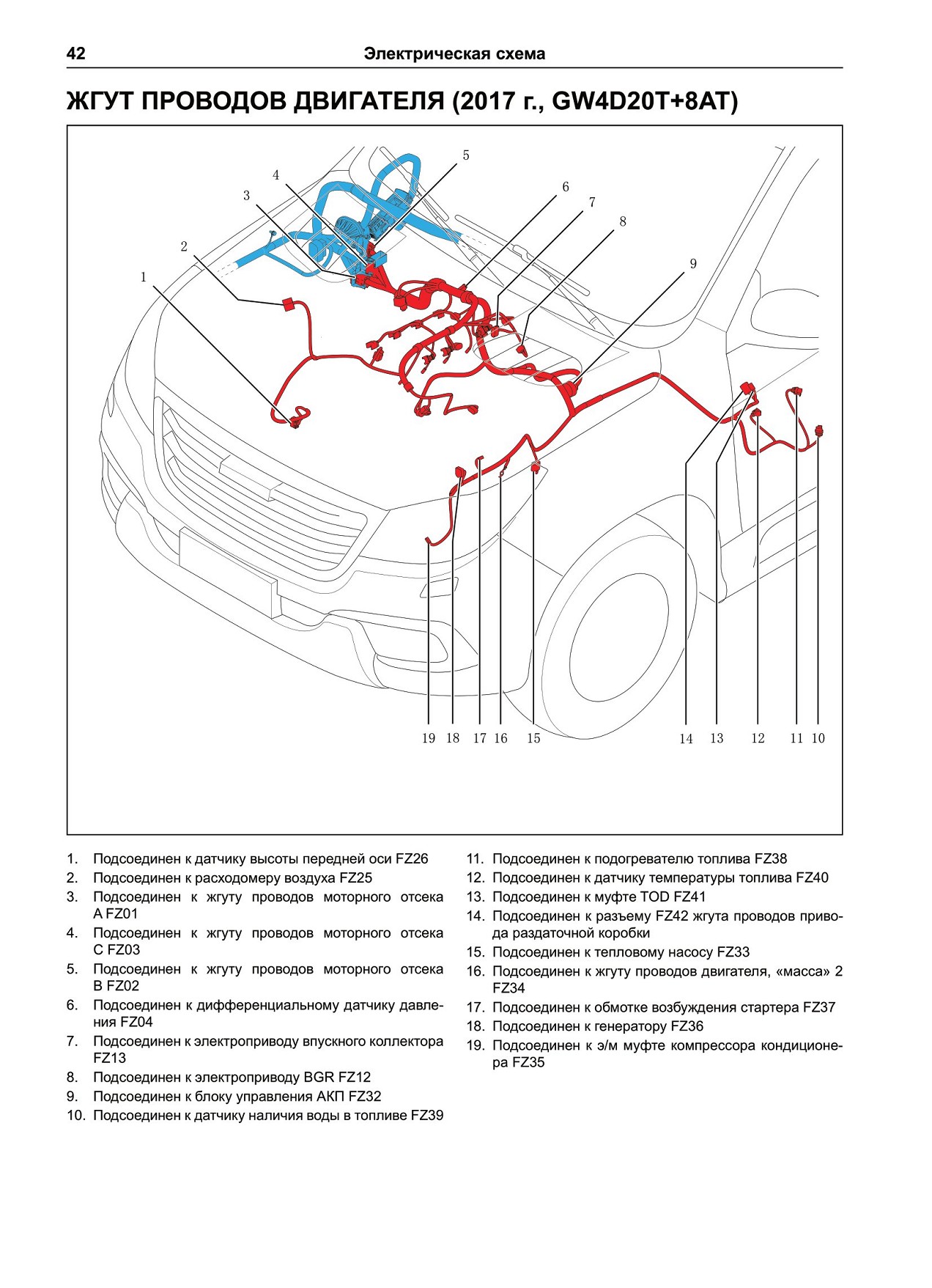

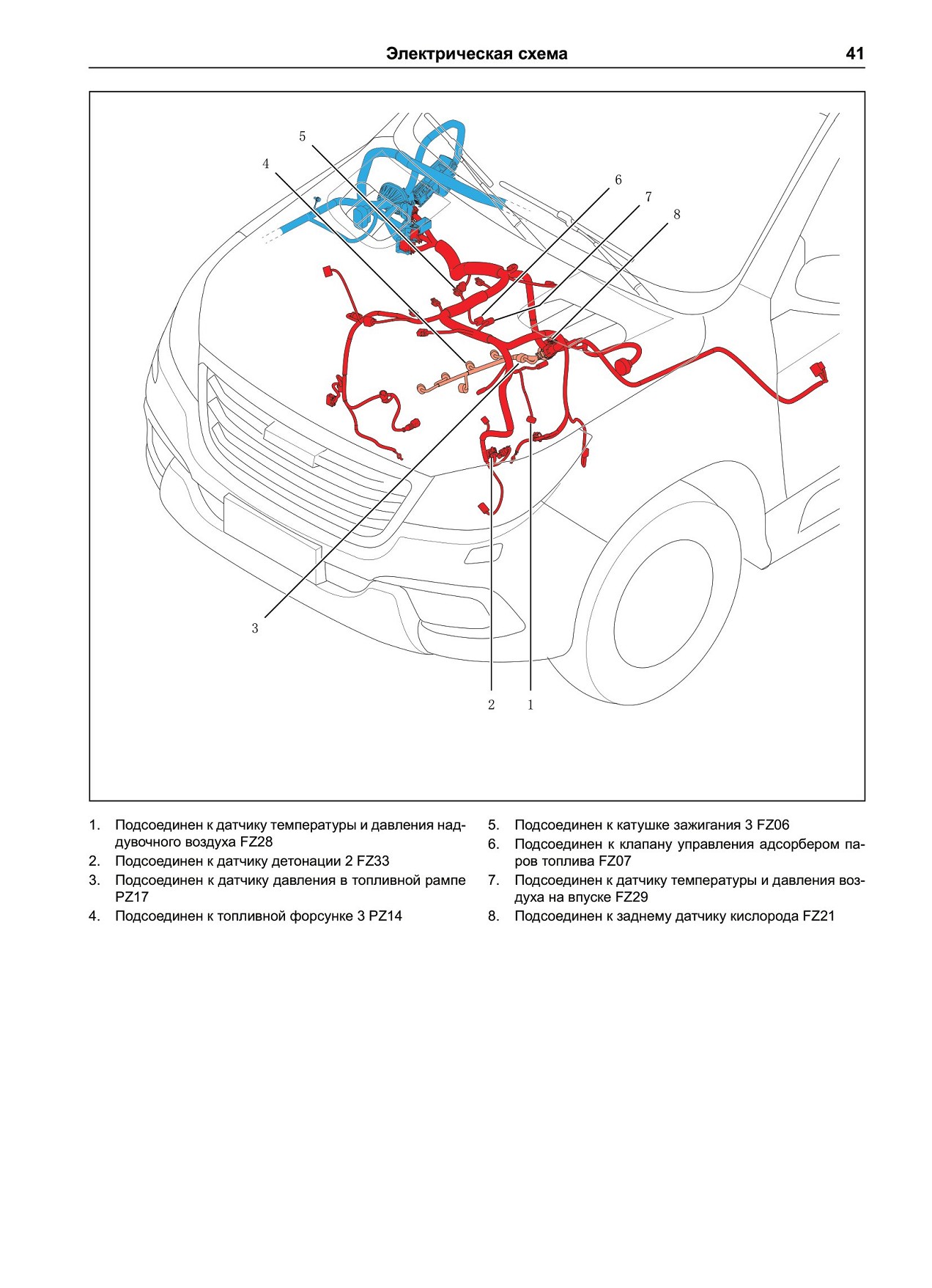

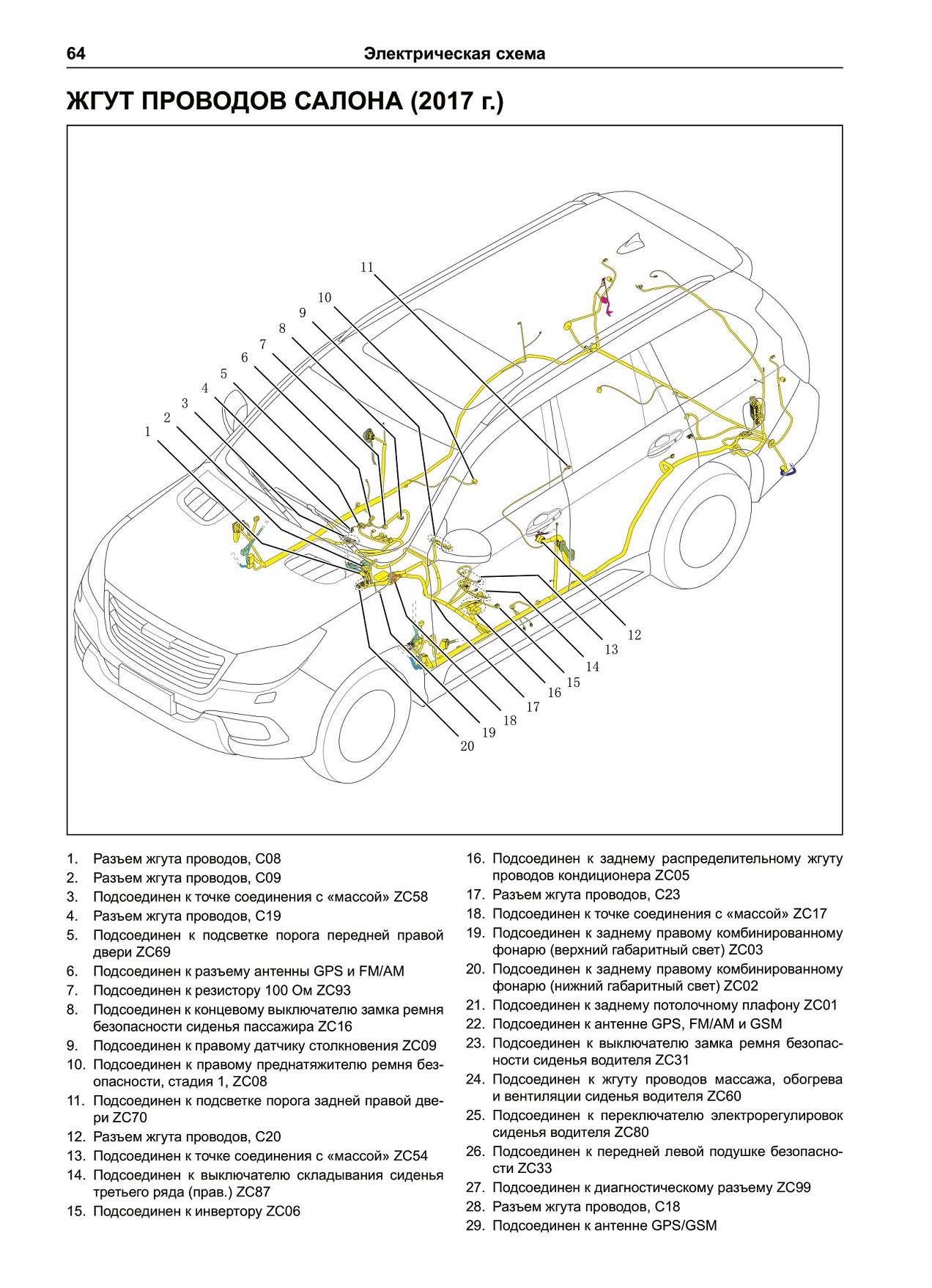

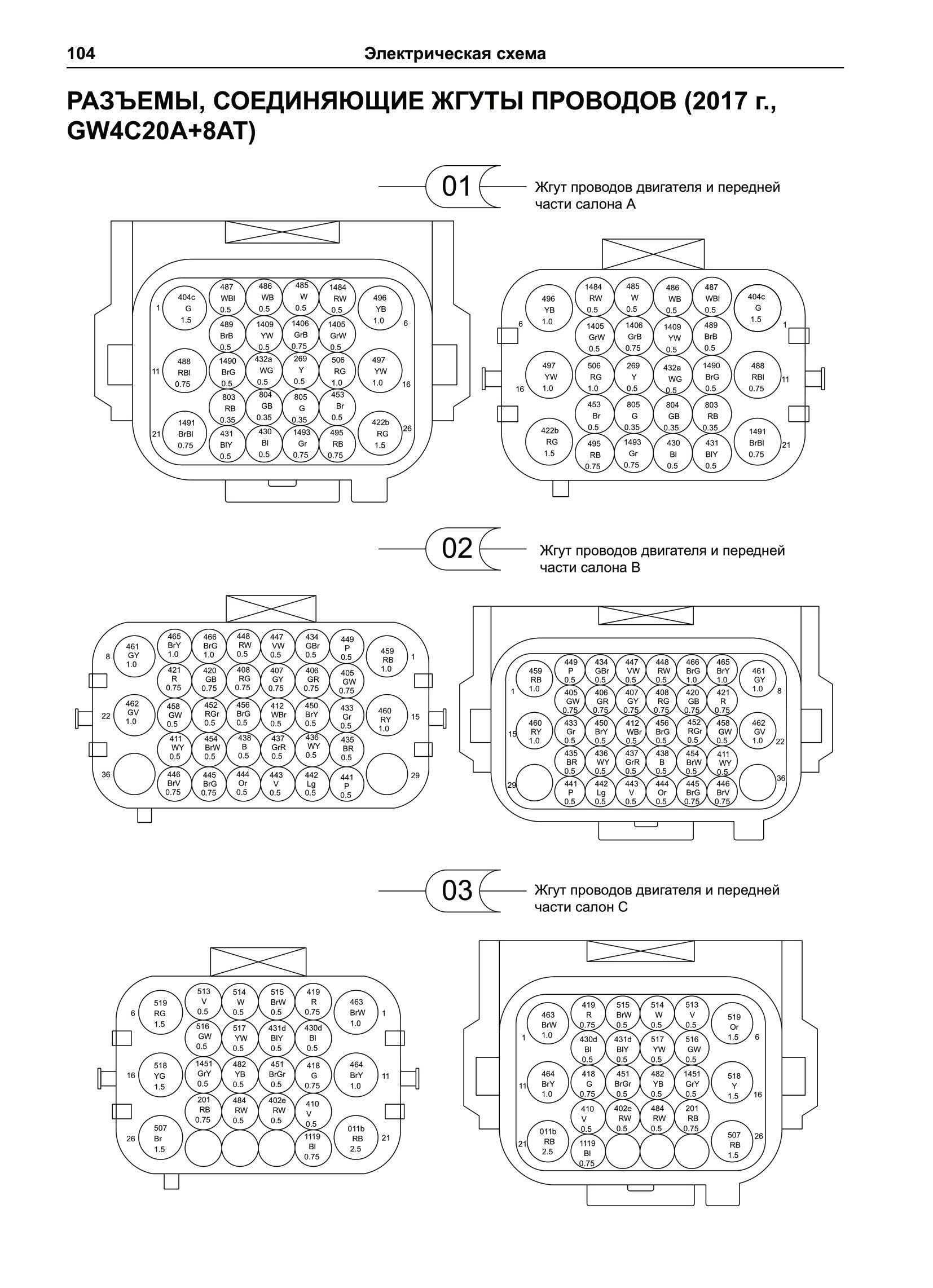

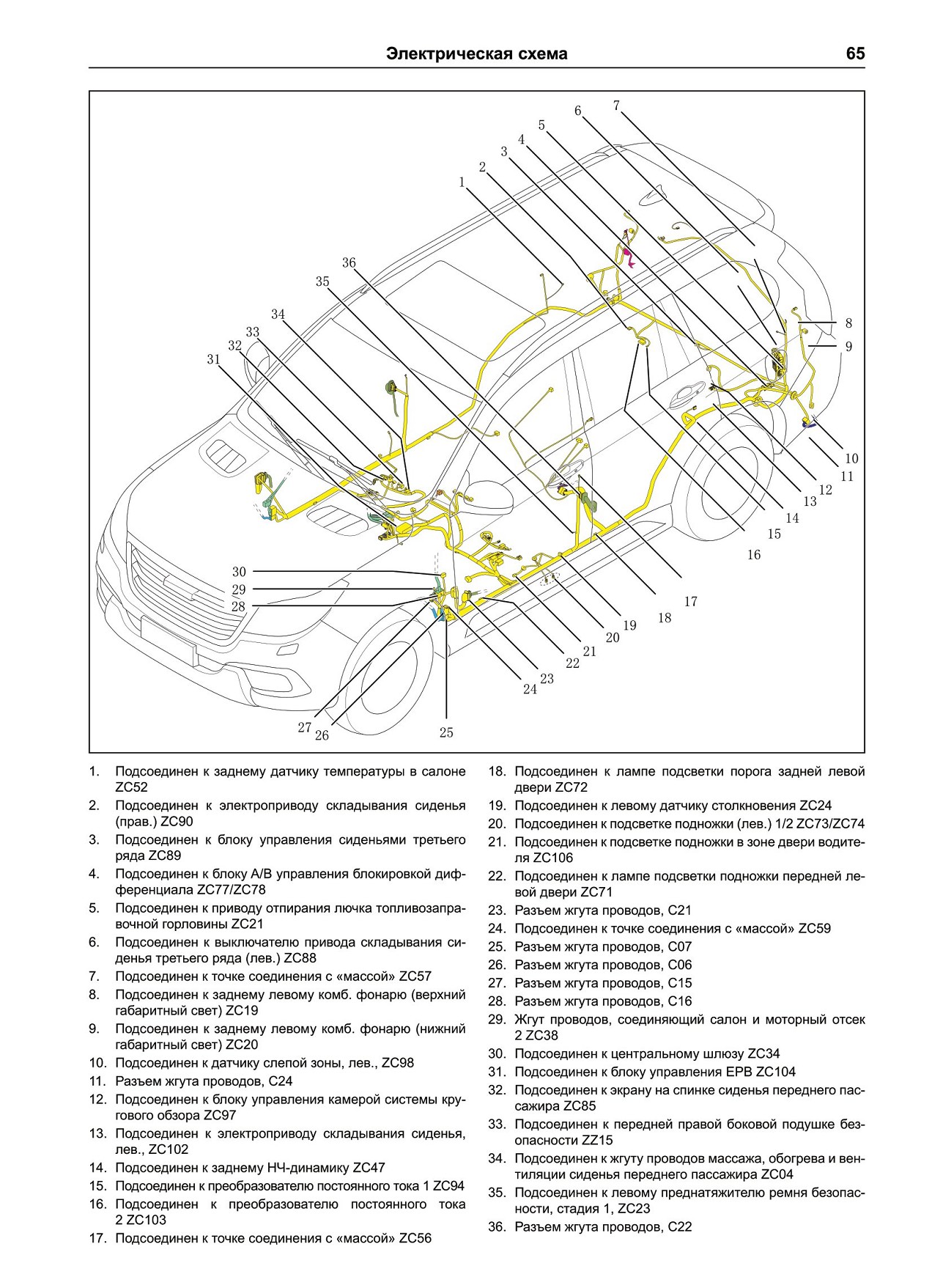

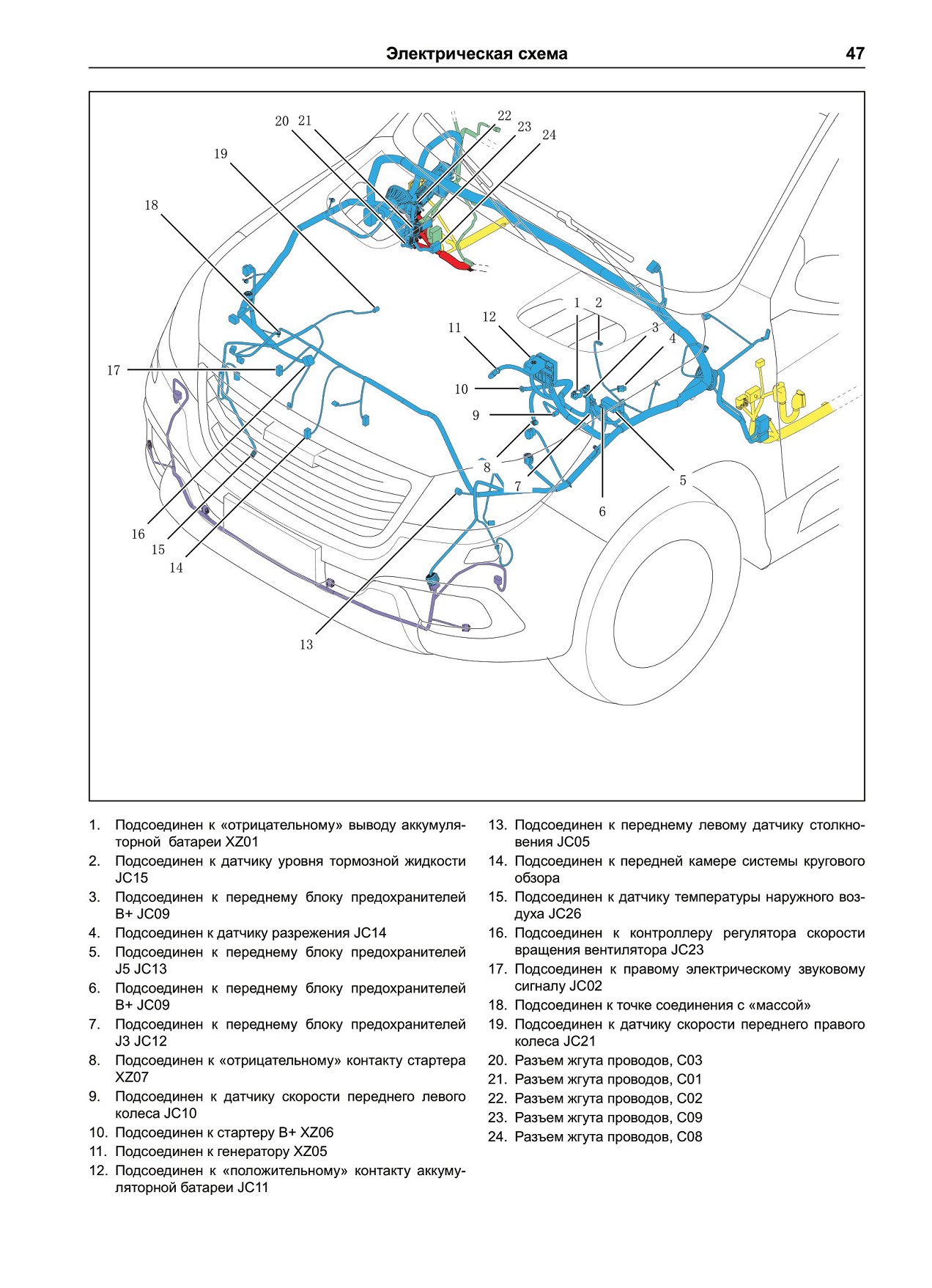

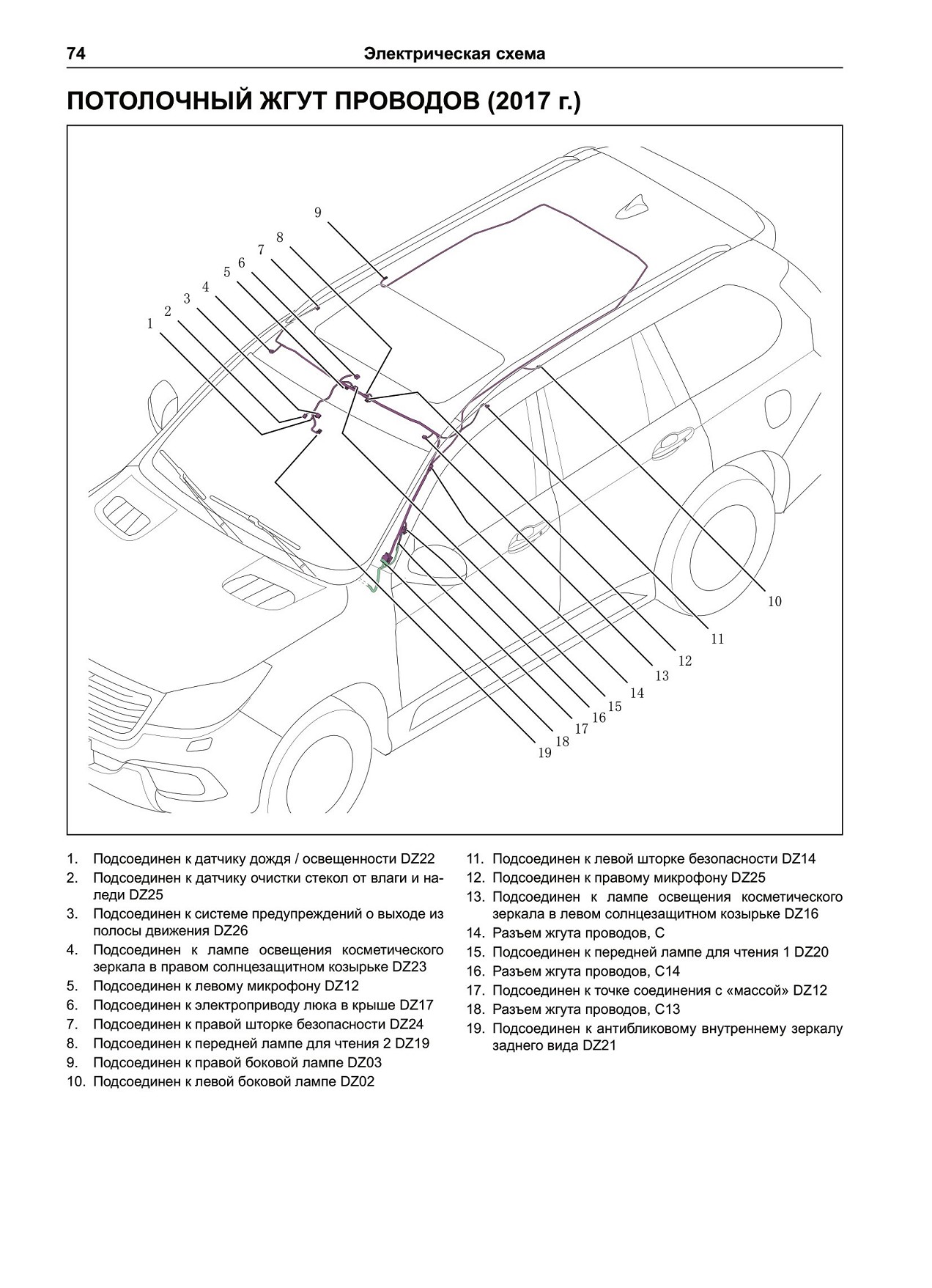

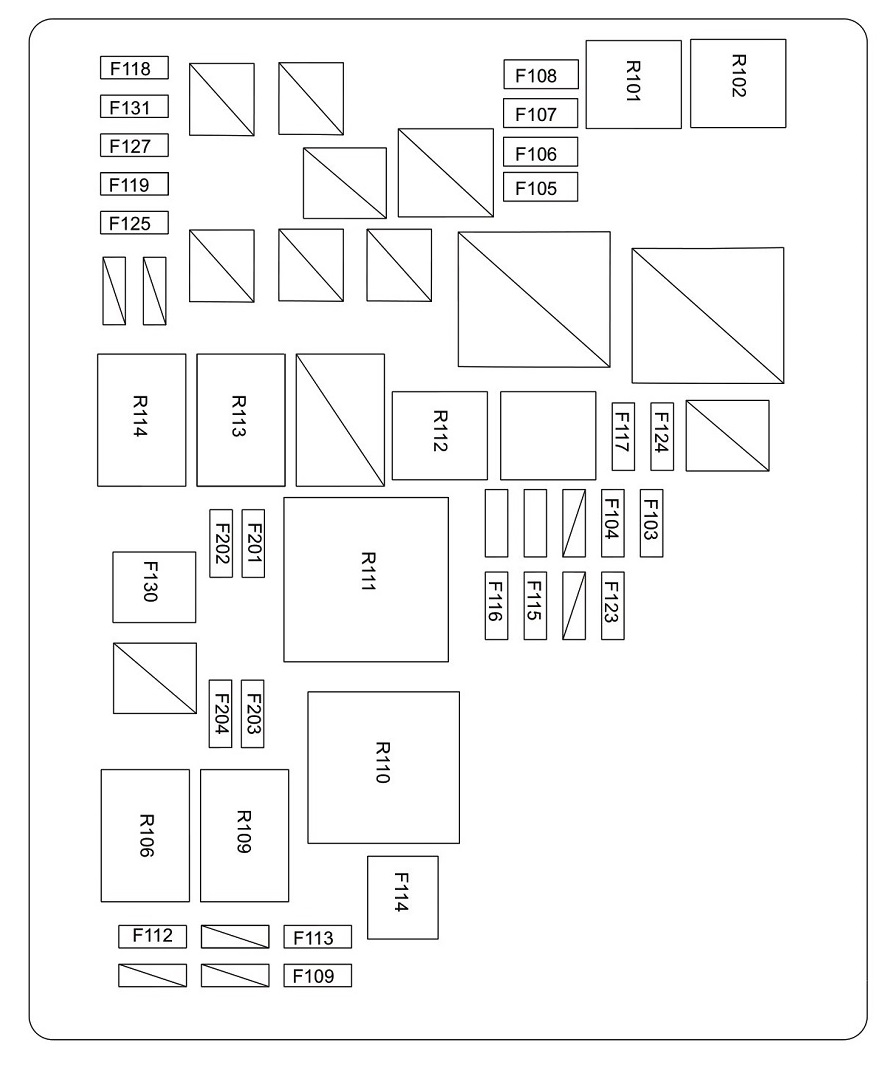

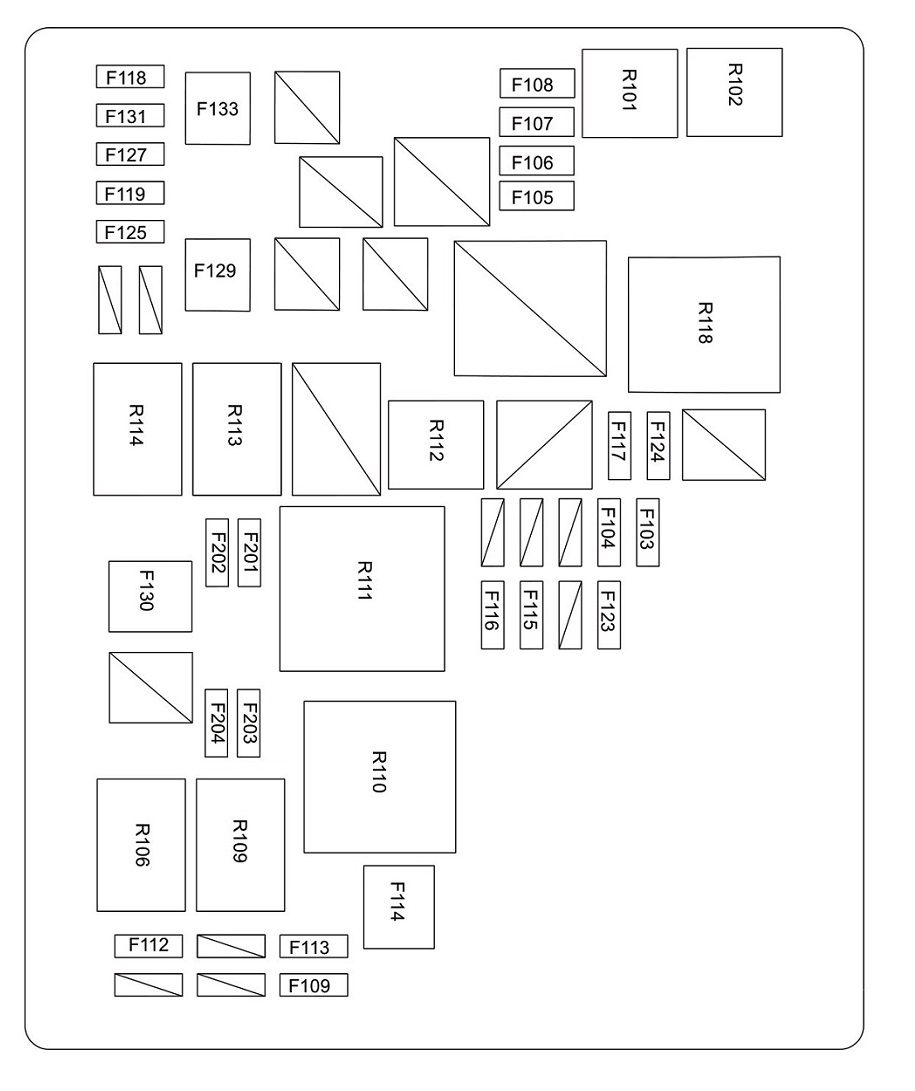

Код

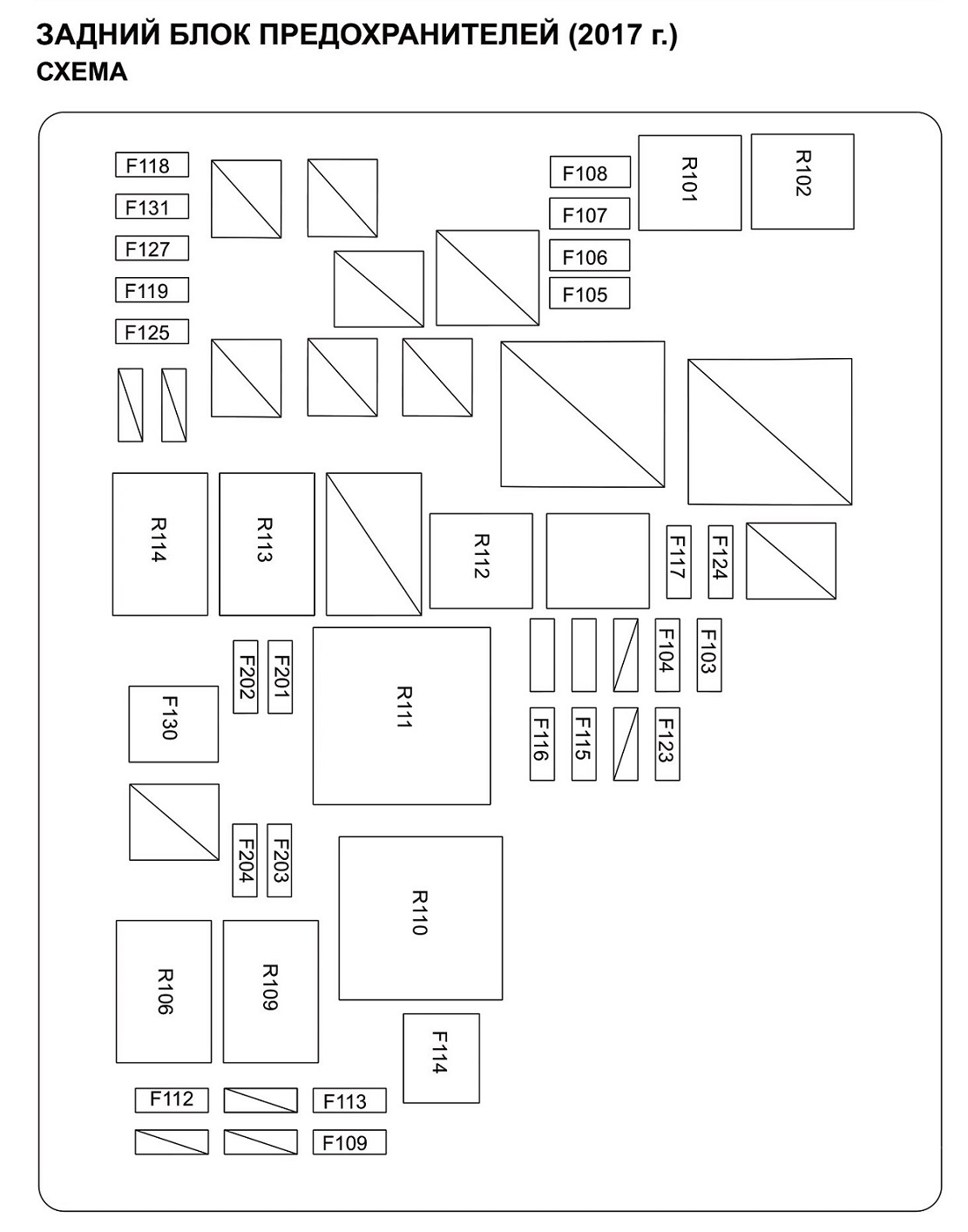

Обозначение предохранителя

Технические

данные

Примечания

F103

ACC/IG

5 А

Быстродействующий предохранитель

F104

Зажигание, ESP

5 А

Быстродействующий предохранитель

F105

Левая лампа ближнего света

15 А

Быстродействующий предохранитель

F106

Правая лампа ближнего света

15 А

Быстродействующий предохранитель

F107

Лампа дальнего света

10 А

Быстродействующий предохранитель

F108

Электрический звуковой сигнал

15 А

Быстродействующий предохранитель

F109

Электропривод насоса омывате- лей ветрового и заднего стекол

15 А

Быстродействующий предохранитель

F112

Омыватель фар

30 А

Быстродействующий предохранитель

F113

Сигнал обратной связи при запуске

5 А

Быстродействующий предохранитель

F115

EFI EMS-1

15 А

Быстродействующий предохранитель

F116

EFI EMS-2

20 А

Быстродействующий предохранитель

F117

Компрессор кондиционера

10 А

Быстродействующий предохранитель

F118

Очиститель ветрового стекла

30 А

Быстродействующий предохранитель

F119

TCU

15 А

Быстродействующий предохранитель

F123

Электронный блок управления (ЕСМ)

10 А

Быстродействующий предохранитель

F124

AFS

10 А

Быстродействующий предохранитель

F125

АСС

10 А

Быстродействующий предохранитель

F127

Концевой выключатель педали тормоза

5 А

Быстродействующий предохранитель

F131

Электрический насос ESP 2

25 А

Быстродействующий предохранитель

F114

Стартер

30 А

Плавкий предохранитель с задержкой срабатывания

F130

Электрический насос ESP

40 А

Плавкий предохранитель с задержкой срабатывания

F201

Запасной

—

—

F202

Запасной

—

—

F203

Запасной

—

—

F204

Запасной

—

—

Код

Наименование реле

Технические

данные

Примечания

R101

Реле лампы ближнего света

—

—

R102

Реле лампы дальнего света

—

—

R106

Реле омывателя фар

—

—

R109

Реле стартера 1

—

—

R110

Реле стартера 2

—

—

R111

Главное реле

—

—

R112

Реле компрессора кондиционера

—

—

R113

Реле переключателя очистителя ветрового стекла

—

—

R114

Реле высокой и низкой скорости очистителя ветрового стекла

—

—

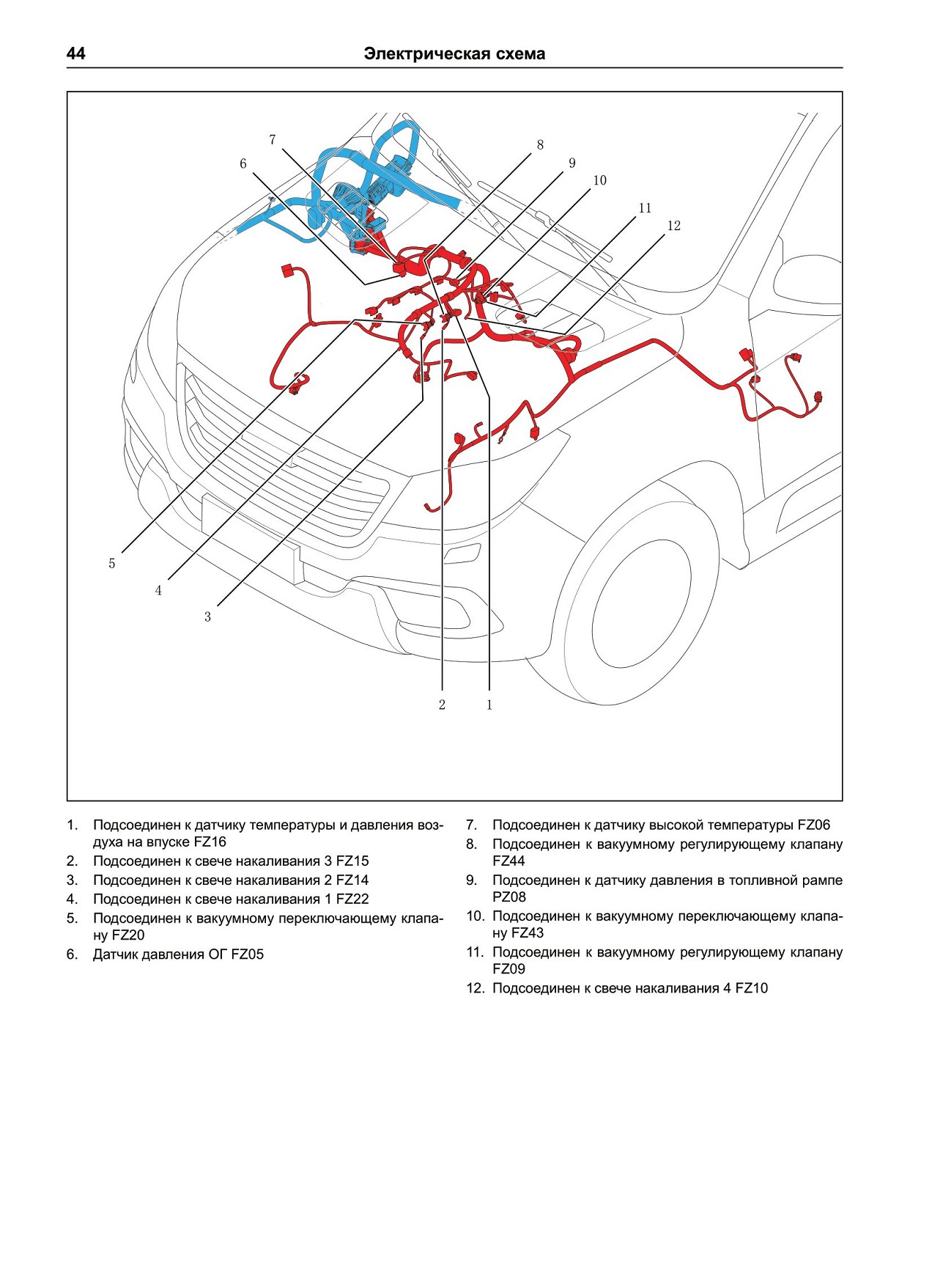

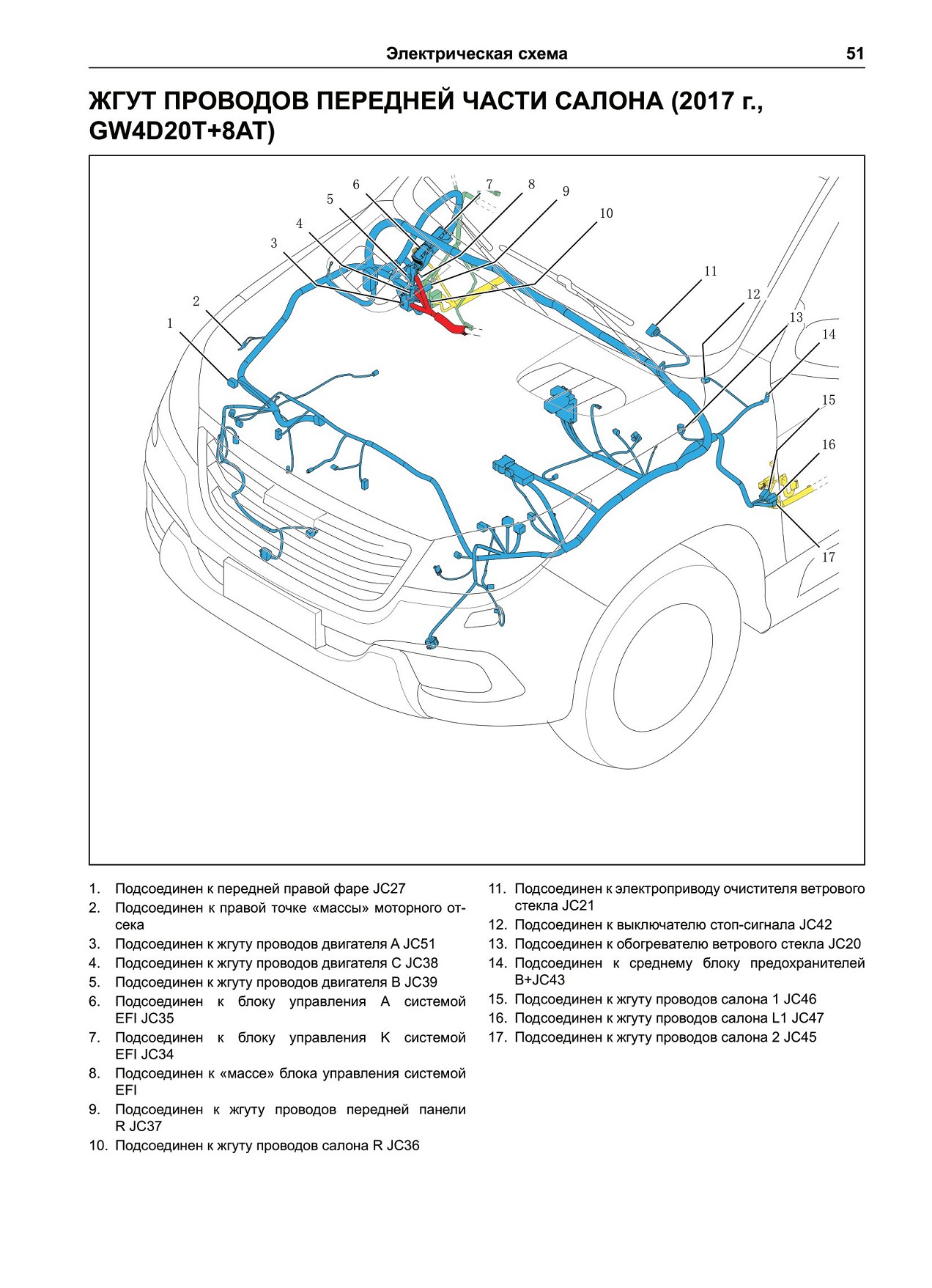

Код

Обозначение предохранителя

Технические

данные

Примечания

F103

ACC/IG

5 А

Быстродействующий предохранитель

F104

Зажигание, ESP

5 А

Быстродействующий предохранитель

F105

Левая лампа ближнего света

15 А

Быстродействующий предохранитель

F106

Правая лампа ближнего света

15 А

Быстродействующий предохранитель

F107

Лампа дальнего света

10 А

Быстродействующий предохранитель

F108

Электрический звуковой сигнал

15 А

Быстродействующий предохранитель

F109

Электропривод насоса омывате- лей ветрового и заднего стекол

15 А

Быстродействующий предохранитель

F112

Омыватель фар

30 А

Быстродействующий предохранитель

F113

Сигнал обратной связи при запуске

5 А

Быстродействующий предохранитель

F114

Стартер

30 А

Плавкий предохранитель с задержкой срабатывания

F115

EFI EMS-1

15 А

Быстродействующий предохранитель

F116

EFI EMS-2

20 А

Быстродействующий предохранитель

F117

Компрессор кондиционера

10 А

Быстродействующий предохранитель

F118

Очиститель ветрового стекла

30 А

Быстродействующий предохранитель

F119

TCU

15 А

Быстродействующий предохранитель

F123

Электронный блок управления (ЕСМ)

10 А

Быстродействующий предохранитель

F124

AFS

10 А

Быстродействующий предохранитель

F125

АСС

10 А

Быстродействующий предохранитель

F127

Концевой выключатель педали тормоза

5 А

Быстродействующий предохранитель

F129

Система предварительного нагрева

60 А

Плавкий предохранитель с задержкой срабатывания

F130

Электрический насос ESP 1

40 А

Плавкий предохранитель с задержкой срабатывания

F131

Электрический насос ESP 2

25 А

Быстродействующий предохранитель

F133

Нагреватель топливного филь­тра

25 А

Плавкий предохранитель с задержкой срабатывания

F201

Запасной

10 А

Быстродействующий предохранитель

F202

Запасной

15 А

Быстродействующий предохранитель

F203

Запасной

25 А

Быстродействующий предохранитель

F204

Запасной

30 А

Быстродействующий предохранитель

Код

Наименование реле

Технические

данные

R101

Реле лампы ближнего света

—

—

R102

Реле лампы дальнего света

—

—

R106

Реле омывателя фар

—

—

R109

Реле стартера 1

—

—

R110

Реле стартера 2

—

—

R111

Главное реле

—

—

R112

Реле компрессора кондиционера

—

—

R113

Реле переключателя очистителя ветрового стекла

—

—

R114

Реле высокой и низкой скорости очистителя ветрового стекла

—

—

R117

Нагреватель топливного филь­тра

—

—

Код

Обозначение предохранителя

Технические данные

Примечания

F301

Задний вентилятор

30 А

—

F302

Преобразователь постоянного тока

40 А

F306

Бортовой источник питания

40 А

—

F307

Очиститель заднего стекла

10 А

—

F308

Обогреватель заднего стекла

30 А

—

F309

TOD

30 А

—

F310

Обогрев ветрового стекла

10 А

—

F311

Блок управления электронной блокировкой дифференциала

15 А

—

F312

Привод складывания сидений

25 А

—

F313

Электророзетка

15 А

—

F314

IG1

10 А

—

F316

Инвертор, 220 В

25 А

—

F317

Разъем электрооборудования прицепа

20 А

—

F318

Масляный насос

15 А

—

F319

Прикуриватель

15 А

—

F320

Система кругового обзора

10 А

—

F321

Механизм переключения

5 А

—

Код

Наименование реле

Технические данные

Примечания

R302

Реле бортового источника пита­ния

—

—

R303

Реле заднего вентилятора

—

—

R304

Реле очистителя заднего стекла

—

—

R307

Реле обогрева заднего стекла

—

—

R308

Реле топливного насоса

—

—
