Трехвальный турбовентиляторный двигатель Д-18Т. Руководство по эксплуатации (1988 год) - часть 1

ТРЕХВАЛЬНЫЙ ТРДД Д-18Т РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ 18Т.00.00.000 РЭ

Книга 1
072 ДВИГАТЕЛЬ

ПЕРЕЧЕНЬ КНИГ РУКОВОДСТВА
Книга 1. 072. ДВИГАТЕЛЬ

Подразделы 072.00.00-072.00.14

Книга 2. 072. ДВИГАТЕЛЬ

Подразделы 072.01.00-072.60.00

Книга 3. 072. ДВИГАТЕЛЬ

Подраздел 072.90.00 073. ТОПЛИВНАЯ СИСТЕМА ДВИГАТЕЛЯ

075. СИСТЕМА ОТБОРА ВОЗДУХА

076. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ

Книга 4. 077. ПРИБОРЫ КОНТРОЛЯ ДВИГАТЕЛЯ

078. СИСТЕМА РЕВЕРСИРОВАНИЯ ТЯГИ ДВИГАТЕЛЯ 080. СИСТЕМА ЗАПУСКА Подраздел 024.10.00 070. СТАНДАРТИЗОВАННЫЕ ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ

ВВЕДЕНИЕ

Настоящее Руководство по технической эксплуатации (РЭ) содержит указания по эксплуатации трехвального ТРДЦ Д-18Т, которые являются обязательными для выполнения всеми эксплуатирующими организациями. В РЭ приведены основные сведения о конструкции и принципе работы двигателя, его узлов, систем и агрегатов, контроле параметров, описаны методы отыскания и устранения неисправностей, а также технологии демонтажа и монтажа деталей, узлов и агрегатов, заменяемых в эксплуатации, осмотров, проверок и других видов обслуживания двигателя и его систем.

К настоящему РЭ прилагаются как его составная часть в виде отдельных книг следующие руководства по технической эксплуатации покупных агрегатов двигателя:

"Руководство по технической эксплуатации топливного регулятора 4015Т" (40I5T РЭ).

"Руководство по технической эксплуатации блока насосов 40I6T" (40I6T РЭ).

"Руководство по технической эксплуатации привода-генератора ГП23" (ГП23.000РЭ).

"Руководство по технической эксплуатации автоматов управления клапанами 4017.7 и 4017.13" (4017.7, 4017.13 РЭ).

"Руководство по технической эксплуатации регулятора регулируемого входного направляющего аппарата 4809" (4809 РЭ).

"Руководство по технической эксплуатации агрегата управления реверсивным устройством 4079" (4079 РЭ).

"Руководство по технической эксплуатации подогревателя топлива 6402Т" (6402Т РЭ).

"Руководство по технической эксплуатации электронной системы управления ЭСУ-18-1" (8Г3.035.028РЭ).

"Руководство по технической эксплуатации датчика суммарного отношения давлений ДОТ-1,7С" (ДОТ-1,7СРЭ).

"Руководство по технической эксплуатации датчика дифференциального манометра ДЩ"

(ТО РЭ).

В соответствующих разделах (подразделах) настоящего РЭ приводится необходимая информация, которой следует руководствоваться в дополнение к РЭ комплектующих агрегатов.

Эксплуатацию двигателя производите также в соответствии с действующими для самолета "Регламентом технического обслуживания" (РО), "Руководством по технической эксплуатации" и "Руководством по летной эксплуатации" (РЛЭ).

При проведении работ по монтажу - демонтажу двигателя на самолете, подсоединению - отсоединению коммуникаций систем силовой установки, по операциям открытия - закрытия крышек, люков и капотов силовой установки руководствуйтесь технологиями, изложенными в РЭ самолета.

3. Настоящее РЭ состоит из четырех книг:
В книге I помещены:

072. Двигатель

Подразделы 072.00.01 - 072.00.14.

В книге 2 помещены:

072. Двигатель

Подразделы 072.01.00 - 072.60.00.

В книге 3 помещены:

072. Двигатель

Подраздел 072.90.00. Система смазки и суфлирования.

073. Топливная система двигателя.

075. Система отбора воздуха.

076. Система управления двигателем.

3 книге 4 помещены:

077. Приборы контроля двигателя.

078. Система реверсирования тяги двигателя.

080. Система запуска.

024.10.00. Привод-генератор ГП23-4 и его масляная система.

070. Стандартизованные технологические процессы.

Книги I, 2, 3, 4 поставляются предприятием-изготовителем двигателя комплектно с книгами РЭ комплектующих агрегатов, перечисленных в п. I.

4. Для отыскания требуемого материала в начале каждого раздела приведено его содержание. Информация внутри разделов разделена на подразделы и пункты (см. "Содержание" каждого раздела).

Сведения,приводимые в разделе (подразделе, пункте), разделены на темы. Каждой теме
отведены определенные страницы:

Описание и работа ............................................ от I до 100

Отыскание и устранение неисправностей ........................от 101 до 200

Технология обслуживания ...................................... от 201 до 300

Правила хранения ............................................. от 901 до 1000

Транспортирование ............................................ от 1001 до 1100

Тема "Технология обслуживания" в отдельных случаях разделяется на подтемы, которые излагаются на страницах:
Обслуживание ..................................................от 301 до 400

Демонтаж и монтаж ............................................. от 401 до 500

Регулировка и испытание .......................................от 501 до 600

Осмотр........................................................от 601 до 700

Очистка, консервация, расконсервация..........................от 701 до 800

Текущий ремонт ................................................от 801 до 900
5. Организация, получившая изменения к РЭ, должна внести эти изменения в РЭ с заполнением "Листа регистрации изменений".

ДВИГАТЕЛЬ Раздел 072 Часть 1

СОДЕРЖАНИЕ

Раздел,

подраздел,

Наименование

ДВИГАТЕЛЬ 072.00.00

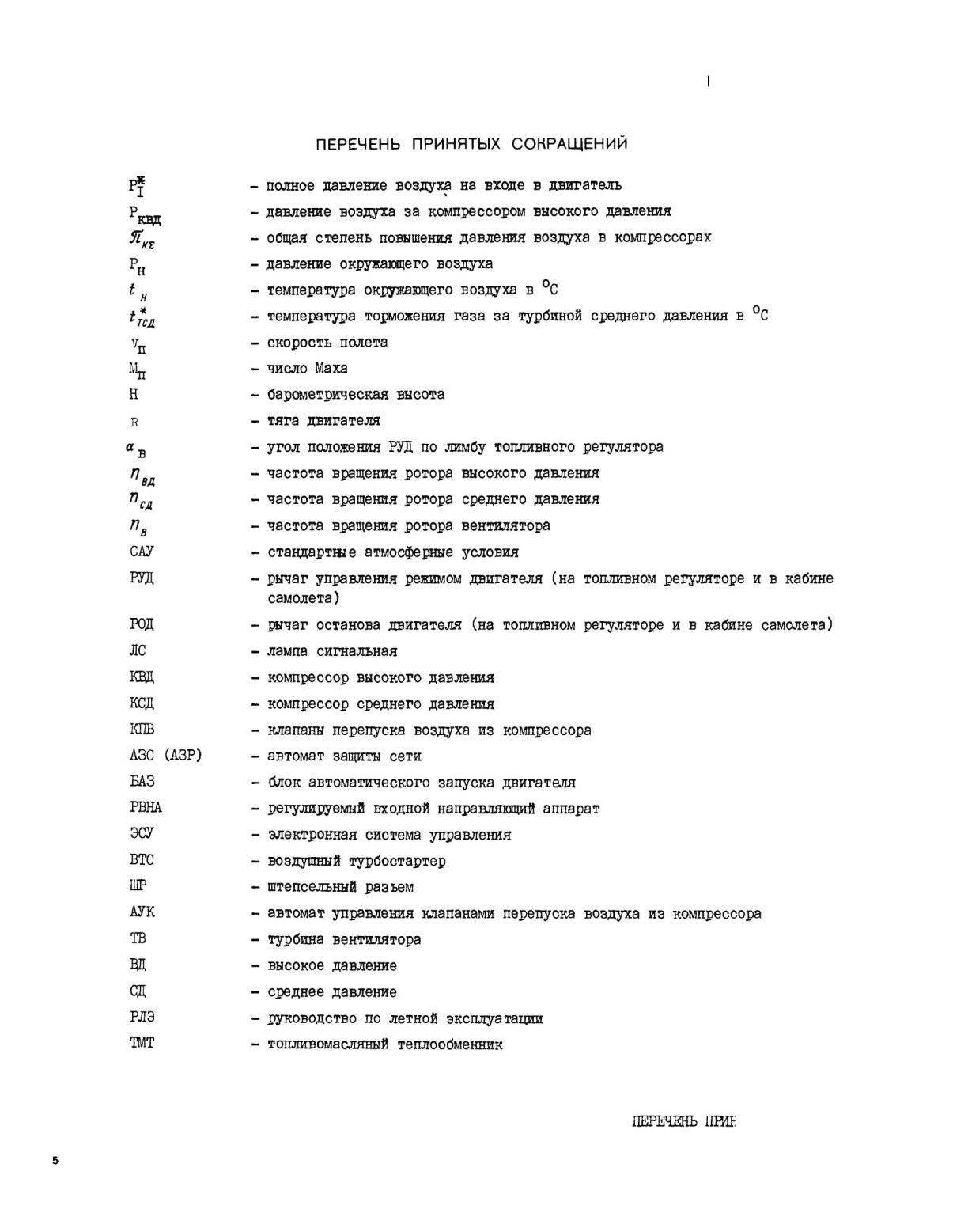

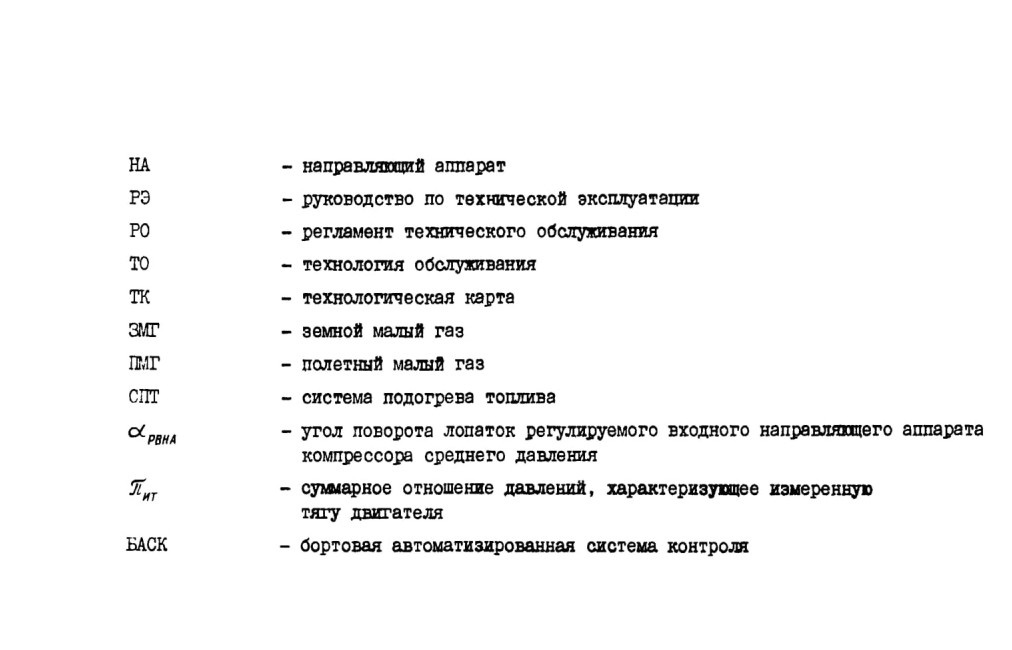

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ 1

ОПИСАНИЕ И РАБОТА 1

1. Общие сведения х

2. Краткое описание 1

3. Основные данные 15

4. Работа 20

ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 101

1. Общие положения

2. Перечень возможных неисправностей 101

ОБСЛУЖИВАНИЕ 301

ТК номер 301. Ручная прокрутка ротора вентилятора 303

ТК № 302. Ручная прокрутка ротора среднего давления 305

ТК 303. Ручная прокрутка ротора высокого давления 309

ТК № 304. Выпуск воздуха из топливной системы двигателя 311

ТК JS 305. Электромеханическая прокрутка ротора высокого давления

МОНТАЖ И ДЕМОНТАЖ 401

ТК № 401. Распаковка двигателя 403

ТК № 402. Подготовка двигателя к установке на самолет 411

ТК № 403. Монтаж двигателя на самолет и подготовка двигателя к эксплуатации ТК Л 404. Демонтаж двигателя с самолета 419

РЕГУЛИРОВКА И ИСПЫТАНИЕ 501

1. Регулировка 501

2. Испытание 503

ТК Л 501. Холодная прокрутка двигателя 509

ТК # 502. Ложный запуск двигателя 511

ТК № 503. Опробование двигателя 513

ТК Л 504. Проверка настройки максимального в условиях вступления в работу ЭСУ ТК № 505.

Проверка достаточности запасов газолинамической устойчивости двигателя ТК № 506.

Подсчет полетных циклов 537

Раздел,

подраздел,

пункт Стр.
ДВИГАТЕЛЬ 072.00.00

ОСМОТР

ТК 601. Предполетный осмотр двигателя 603

ТК 602. Послеполетный осмотр двигателя 605

ТК 603. Осмотр и проверка двигателя после помпажа 611

ТК 604. Осмотр и проверка двигателя после грубой 617

посадки или попадания самолета в зону интенсивной турбулентности ТК номер 605.

Осмотр двигателя после непрерывной работы на взлетном режиме более 5 мин

ОЧИСТКА, ОКРАСКА, КОНСЕРВАЦИЯ И УПАКОВКА 701

ТК 701. Очистка поверхностей двигателя 703

ТК 702. Удаление коррозии и восстановление 707

лакокрасочного покрытия ТК номер 703. Внутренняя консервация топливной системы двигателя

ТК 704. Внутренняя расконсервация топливной системы 717

двигателя

ТК Л 705. Упаковка двигателя, снятого с самолета, 721

для хранения сроком до 6 месяцев ТК номер 706.

Упаковка двигателя, снятого с самолета, 725

для хранения сроком до I года

ТЕКУЩИЙ РЕМОНТ 801

1. Виды работ 801

2. Общие требования при выполнении работ по текшему ремонту

3. Замена модулей 803

ТК Л 801. Приготовление, хранение и применение силоксановой эмали

ТК X 802. Приготовление, хранение и применение противопригарной смазки

. Приготовление, хранение и применение графитовой смазки

ПРАВИЛА ХРАНЕНИЯ 901

1. Общие указания 901

2. Хранение двигателя на самолете 901

3. Хранение двигателя в складских помещениях и на площадках для хранения

Раздел,

подраздел,

Наименование пункт Стр.

ДВИГАТЕЛЬ 072.00.00

ТРАНСПОРТИРОВАНИЕ

1. Общие положения

2. Транспортирование двигателя железнодорожным транспортом

3. Транспортирование двигателя автомобильным транспортом

4. Транспортирование двигателя воздушным транспортом

5. Транспортирование двигателя водным транспортом 1004

6. Транспортирование агрегатов и приборов двигателя 1004

ХАРАКТЕРИСТИКИ 072.00.01

1. Общие сведения

2. Описание 2

КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ РАБОТЫ ДВИГАТЕЛЯ 072.00.03

И ЕГО СИСТЕМ ПРИ ЭКСПЛУАТАЦИИ НА САМОЛЕТЕ

ПРЕДЕЛЫ ИЗМЕНЕНИЯ ОСНОВНЫХ ПАРАМЕТРОВ И 072.00.04

ОСНОВНЫЕ ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

ОБЩЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ 072.00.05

ПОДГОТОВКА К ЗАПУСКУ И ЗАПУСК 072.00.07

1. Общие указания

2. Подготовка к запуску двигателя

3. Запуск двигателя 2

ПРОГРЕВ 072.00.08

ВЫКЛЮЧЕНИЕ (ОСТАНОВ) 072.00.09

1. Выключение двигателя на земле

2. Аварийное выключение двигателя на земле

3. Выключение двигателя в полете 2

4. Аварийное выключение двигателя в полете 2

5. Работы, выполняемые на двигателе после 3

аварийного выключения или выключения

противопожарным краном

ЭКСПЛУАТАЦИЯ НА РУЛЕНИИ И В ПОЛЕТЕ 072.00.10

1. Подготовка к полету

2. Руление

3. Взлет

4. Набор высоты 2

5. Горизонтальный полет 2

6. Снижение с эшелона и посадка 4

Наименование

ДВИГАТЕЛЬ
ОСОБЫЕ СЛУЧАИ ЭКСПЛУАТАЦИИ ЗАПУСК В ПОЛЕТЕ

1. Общие указания

2. Запуск с частоты вращения авторотации ротора ЦЦ и ручным включением подачи топлива

3. Запуск с подкруткой от ВТС по циклу блока автоматического запуска (БАЗ)

4. Запуск с подкруткой от ВТС и ручным включением подачи топлива

5. Запуск без ЭСУ

ЭКСПЛУАТАЦИЯ В РАЗЛИЧНЫХ КЛИМАТИЧЕСКИХ УСЛОВИЯХ

1. Особенности эксплуатации двигателя в зимних условиях

2. Особенности эксплуатации двигателя в условиях обледенения на земле и в полете

3. Особенности эксплуатации двигателя в тропических условиях

содержание .. 1 2 ..

///////////////////////////////////////
