Haas Руководство оператора фрезерного станка 96-RU8210 (Редакция A Aпрель 2016 г) - часть 26

Настройки



399

88 -

Сброс



отменяет



ручную



коррекцию

Эта



настройка



принимает



значения



ВКЛЮЧЕНА

/

ВЫКЛЮЧЕНА

.

Если



она



ВКЛЮЧЕНА



и

нажата



кнопка



[RESET]

  (

сброс

),

любая



коррекция



отменяется



и



значения

устанавливаются



на



запрограммированные



значения



или



на значения



по



умолчанию

(100%).

90 -

Максимальное



отображаемое



количество



инструментов

Эта



настройка



ограничивает



количество



инструментов

,

отображаемых



на



экране

коррекции



на



инструмент

.

Диапазон



значений



этой



настройки

 –

от

 6

до

200.

101 -

Ручная



коррекция



подачи

 ->

ускоренное



перемещение

При



нажатии



[HANDLE CONTROL FEED]



(

управление



скоростью



подачи

маховичком

),

если



настройка



ВКЛЮЧЕНА

,

маховичок



толчковой



подачи



будет



влиять

как



на



ручную



коррекциею



скорости



подачи

,

так



и



на



ручную



коррекцию



ускоренных

перемещений

.

Настройка

 10

влияет



на



максимальную



скорость



в



режиме

ускоренного



перемещения

.

Скорость



ускоренного



перемещения



не



может



превысить

100%.

Кроме



того

,

настройки



[+10% FEEDRATE]

  (

скорость



подачи

 +10%),

[-

10% FEEDRATE]

  (

скорость



подачи

  - 10%)

и



[100% FEEDRATE]

  (

скорость



подачи

100%)

изменяют



скорость



ускоренного



перемещения



и



скорость



подачи вместе

.

103 -

Запуск



цикла

/

Остановка



подачи



одной



клавишей

Для



выполнения



программы



необходимо



нажать



и



удерживать



нажатой



кнопку

[CYCLE START]

  (

запуск



цикла

),

если



эта



настройка



ВКЛЮЧЕНА

.

Если



отпустить

[CYCLE START]

 (

запуск



цикла

),

происходит



остановка



подачи

.

Эту



настройку



невозможно



включить



при



ВКЛЮЧЕННОЙ



настройке

 104.

Если



одна



из

них



установлена



на



ВКЛЮЧЕНА

,

другая



автоматически выключится

.

104 -

Маховичок



толчковой



подачи



в



покадровом



режиме

Орган



управления



[HANDLE JOG]



(

маховичок



толчковой



подачи

)

можно

использовать



для



пошагового



выполнения



программы

,

если



эта



настройка

ВКЛЮЧЕНА

.

При



реверсе



направления



органа



управления



[HANDLE JOG]

 (

маховичок

толчковой



подачи

)

происходит



остановка



подачи

.

Эту



настройку



невозможно



включить

,

пока



настройка

 103

ВКЛЮЧЕНА

.

Если



одна



из

них



установлена



на



ВКЛЮЧЕНА

,

другая



автоматически выключится

.

Список



настроек



400

108 -

Быстрый



возврат



поворотного



механизма



в

 G28

Если



эта



настройка



ВКЛЮЧЕНА

,

система



управления



возвращает



поворотные



оси



в

нулевую



точку



через

 +/-359.99

градусов



или



меньше

.

Например

,

если



эта



настройка



ВКЛЮЧЕНА

,

если



поворотное



устройство



находится



в

положении

 +/-950.000

градусов

,

и



подается



команда



возврата



в



нулевую



точку

,

поворотный



стол



повернется



в



исходное



положение



на

 +/-230.000

градусов

.

ПРИМЕЧАНИЕ

:

Поворотная



ось



возвращается



в



положение



начала



координат

станка

,

не



в



активное



положение



координат



детали

.

109 -

Время



прогрева



в



минутах

Время



в



минутах

  (

до

 300

минут



с



момента



включения

),

в



течении



которого

применяются



коррекции

,

заданные



настройками

 110-112.

Обзор

 –

При



включении



станка

,

если



настройка

 109

и



хотя



бы



одна



из



настроек

 110,

111

или

 112

установлены



на



ненулевые



значения

,

система



управления



выдает

следующее



предупреждение

:

ВНИМАНИЕ

!

Задана



компенсация



прогрева

!

Желаете



активировать

Компенсацию



прогрева

 (

ДА

/

НЕТ

?)

Если



введено



Y

  (

да

),

система



управления



немедленно



применяет



полную

компенсацию

  (

настройка

 110, 111

и

 112)

и



компенсация



начинает



уменьшаться



с

течением



времени

.

Например

,

после



того

,

как



истекло

 50%

времени



в



настройке

 109,

расстояние



компенсации



станет

 50%.

Для



перезапуска



отсчета



времени



необходимо



выключить



и



включить



станок



и



затем

при



запуске



ответить



YES

 (

да

)

на



запрос



о



включении



компенсации

.

ПРЕДОСТЕРЕЖЕНИЕ

:

Изменение



настроек

 110, 111

или

 112

при



включенной

компенсации



может



вызвать



внезапное



перемещение



на

расстояние



до

 0.0044

дюйма

.

Оставшееся



время



прогрева



отображается



в



нижнем



правом



углу



экрана

  «

Входы

диагностики

 2»

в



стандартном



формате чч

:

мм

:

сс

.

110, 111, 112 -

Расстояние



прогрева

 X, Y, Z

Настройки

 110, 111

и

 112

задают



величину



компенсации

 (

макс

. = ± 0.0020"

или

 ± 0.051

мм

),

применяемой



к



осям

.

Чтобы



настройка

 109

работала

,

необходимо

,

чтобы



в

настройки

 110-112

было



введено значение

.

Настройки



401

114 -

Цикл



транспортера

 (

в



минутах

)

Настройка

 114

Время



цикла



транспортера

 –

это



интервал

,

через



который

транспортер



включается



автоматически

.

Например

,

если



настройка

 114

установлена

на

 30,

транспортер



удаления



стружки



будет



включаться



каждые полчаса

.

On-time (

продолжительность



работы

)

должна



устанавливаться



не



более



чем



на

 80%

времени



цикла

.

См

.

настройку

 115

на



странице



394

.

ПРИМЕЧАНИЕ

:

Кнопка

  [CHIP FWD]  (

транспортер



стружки



вперед

) (

или



M31

)

запускает



транспортер



в



прямом



направлении



и



включает

цикл

.

Кнопка

  [CHIP STOP]  (

транспортер



стружки



стоп

) (

или



M33

)

останавливает

транспортер



и



отменяет цикл

.

115 -

Продолжительность



работы



транспортера



в



минутах

Настройка

 115

Продолжительность



работы



транспортера

 –

это



время

,

в



течение

которого



транспортер



работает

.

Например

,

если



настройка

 115

установлена



на

 2,

транспортер



удаления



стружки



работает

 2

минуты

,

в



затем



выключается

.

On-time (

продолжительность



работы

)

должна



устанавливаться



не



более



чем



на

 80%

времени



цикла

.

См

.

настройку

 114,

Время



цикла

,

на



странице



401

.

ПРИМЕЧАНИЕ

:

Кнопка

  [CHIP FWD]  (

транспортер



стружки



вперед

) (

или



M31

)

запускает



транспортер



в



прямом



направлении



и



включает

цикл

.

Кнопка

  [CHIP STOP]  (

транспортер



стружки



стоп

) (

или



M33

)

останавливает

транспортер



и



отменяет



цикл

.

117 - G143

Глобальная



коррекция

 (

Только



модели

 VR)

Эта



настройка



предоставлена



для



клиентов

,

желающих



переносить



программы



и

инструменты



между



несколькими



пятикоординатными



фрезерными



станками

 Haas.

В

этой



настройке



задается



разница



длины



рычага

 (

разница



между



настройкой

 116

для

каждого



станка

),

которая



будет



применяется



в



компенсации



на



длину



инструмента

G143

.

Список



настроек



402

118 - M99

увеличивает



счетчик

 M30 CNTRS

Если



эта



настройка



ВКЛЮЧЕНА

,

M99



увеличит



на



единицу



счетчики



M30

  (

они

отображаются



после



нажатия



[CURRENT COMMANDS]

 (

текущие



команды

)).

ПРИМЕЧАНИЕ

:

Счетчики



увеличиваются



только



при



нахождении



M99



в

основной



программе

,

а



не подпрограмме

.

119 -

Блокировка



коррекции

Включение

  (

ON

)

этой



настройки



не



позволяет



изменять



значения



на



экране

коррекции

.

Однако

,

программы

,

которые



изменяют



коррекции



с



помощью



макросов

или



G10

,

могут



это делать

.

120 -

Блокировка



макропеременных

Если



эта



настройка



ВКЛЮЧЕНА

,

изменение



макропеременных



не



допускается

.

Однако

,

программы

,

которые



изменяют



макропеременные

,

могут



это делать

.

130 -

Скорость



отвода



метчика

Эта



настройка



влияет



на



скорость



отвода



во



время



цикла



нарезания



резьбы

метчиком

  (

фрезерный



станок



должен



иметь



опцию



жесткого



нарезания



резьбы

).

Например

,

если



введено



значение

 2,

фрезерному



станку



подается



команда

выполнить



отвод



метчика



вдвое



быстрее



скорости



его



входа

,

если



введено



значение

3,

отвод



будет



выполнен



в



три



раза



быстрее

.

Значение

 0

или

 1

никак



не



влияет



на

скорость



отвода

 (

диапазон

0-9,

но



рекомендованный



диапазон

 – 0-4).

Если



ввести



значение

 2,

это



будет



равноценно



использованию



адресного



кода



J

,

значение



2



для



G84

 (

стандартный



цикл



нарезания



резьбы



метчиком

).

Однако



если

задать



код



J



для



операции



жесткого



нарезания



резьбы

,

это



отменяет



настройку

130.

131 -

Автоматическая



дверь

Эта



настройка



поддерживает



опцию



автоматической



двери

.

На



станках



с

автоматической



дверью



необходимо



установить



на



ВКЛЮЧЕНА

.

См

.

M80

 /

M81

(M-

коды открытия

/

закрытия автоматической двери

)

на



странице

371

.

ПРИМЕЧАНИЕ

:

Коды



М



работают



только



пока



станок



принимает



сигнал



от

манипулятора



о



безопасности



ячейки

.

За



дополнительной

информацией



обращайтесь



к



интегратору манипулятора

.

Настройки



403

Дверь



закрывается



при



нажатии



[CYCLE START]

 (

запуск



цикла

)

и



открывается

,

когда

программа



доходит



до



M00

,

M01

  (

если



функция



дополнительной



остановки

ВКЛЮЧЕНА

)

или



M30



и



вращение



шпинделя прекратилось

.

133 -

Повтор



жесткого



нарезания



резьбы

Эта



настройка

  (

Повтор



жесткого



нарезания



резьбы

)

обеспечивает



ориентацию

шпинделя



во



время



нарезания



резьбы



метчиком

,

чтобы



резьба



совпала

,

если



в

одном



и



том



же



отверстии



запрограммирован



второй



проход



нарезания резьбы

.

ПРИМЕЧАНИЕ

:

Эта



настройка



должна



быть



ВКЛЮЧЕНА



когда



программа

подает



команду



нарезания



резьбы



с



выводом



инструмента

.

142 -

Допуск



изменения



коррекции

Эта



настройка



служит



для



предотвращения



ошибок



оператора

.

Она



выдает

предупреждающее



сообщение

,

если



коррекция



изменяется



больше

,

чем



на



значение

настройки

 (

от

 0

до

 99.9999).

Если



сделана



попытка



изменить



коррекцию



больше



чем

на



введенную



величину

  (

положительную



или отрицательную

),

система



управления

выдает



запрос

:

XX

меняет



коррекцию



более

,

чем



задано



в



настройке

 142!

Принять

?

Д

/

Н

Нажмите



[Y]

 (

да

)

для



продолжения



и



обновления



коррекции

.

Нажмите



[N]

 (

нет

)

для

отмены



изменения

.

144 -

Ручная



коррекция



подачи

->

шпиндель

Эта



настройка



предназначена



для



поддержания



постоянного



усилия



резания



при

применении



ручной



коррекции

.

Если



эта



настройка



ВКЛЮЧЕНА

,

любая



ручная

коррекция



скорости



подачи



применяется



также



к



скорости



вращения



шпинделя

,

а

настройки



ручной



коррекции



шпинделя выключаются

.

155 -

Загрузка



таблиц



инструментальных



гнезд

Эта



настройка



используется

,

если



выполняется



обновление



программного

обеспечения



и

/

или



очистка



памяти



и

/

или



повторная



инициализация



системы

управления

.

Для



замены



содержимого



таблицы



инструментов



гнезд



бокового

устройства



смены



инструмента



данными



из



файла



данная



настройка



должна

быть

ВКЛЮЧЕНА

.

Если



эта



настройка



ВЫКЛЮЧЕНА

,

при



загрузке



файла



коррекций



с



накопителя

 USB

или

через



порт

 RS-232

содержимое



таблицы



инструментальных



гнезд



не



меняется

.

По

умолчанию



значение



настройки

 155

автоматически



устанавливается



на



ВЫКЛЮЧЕНО

при



включении станка

.

Список



настроек



404

156 -

Сохранять



коррекции



с



программой

Если



эта



настройка



ВКЛЮЧЕНА

,

система



управления



включает



коррекции



в



файл

программы



при



его



сохранении

.

Коррекции



расположены



в



файле



перед



конечным

знаком

 %,

под



заголовком



O999999

.

Когда



программа



загружается



обратно



в



память

,

система



управления



выдает



запрос

Загрузить



коррекции

 (Y/N? (

да

/

нет

))

.

Нажмите



Y

  (

да

),

если



необходимо

загрузить



сохраненные



коррекции

.

Нажмите



N

 (

нет

),

если



их



не



нужно



загружать

.

158,159,160 –

Тепловая



компенсация



винтов

 X, Y, Z

(COMP%)

Эти



настройки



можно



задать



в



пределах



от

 -30

до

 +30,

и



они



будут



регулировать

существующую



тепловую



компенсацию



винтов



соответственно



на



от

 -30%

до

+30%.

162 -

Плавающая



точка



по



умолчанию

Если



эта



настройка



включена



ON

,

система



управления



добавляет



десятичную



точку



к

значениям

,

введенным



без



десятичной



точки

,

для



определенных



адресных



кодов

.

Если



эта



настройка



ВЫКЛЮЧЕНА

,

значения

,

заданные



после



адресных



кодов

,

в

которых



отсутствует



десятичная



точка

,

воспринимаются



как



операторная



нотация

,

например

,

тысячные



или



десятитысячные

.

Эта



функция



применима



к



следующим

адресным



кодам

:

X

,

Y

,

Z

,

A

,

B

,

C

,

E

,

F

,

I

,

J

,

K

,

U

,

и

W

.

ПРИМЕЧАНИЕ

:

Эта



настройка



влияет



на



интерпретацию



всех



программ

,

введенных



или



вручную

,

или



с



диска

,

или



через



порт

 RS-232.

Она

не



изменяет



воздействие



настройки

 77

Целочисленный

коэффициент



масштабирования



скорости подачи

.

163 -

Отключение



шага



толчковой



подачи

 .1

Эта



настройка



отключает



наивысший



шаг



толчковой



подачи

.

При



выборе

наивысшего



шага



толчковой



подачи



автоматически



выбирается



следующий



более

низкий шаг

.

Введенное



значение



Настройка



выключена

 (Off)

Настройка



включена



(On)

В



режиме



дюймов

X-2

X-.0002

X-2.

В



режиме



мм

X-2 X-.002

X-2.

Настройки



405

164 -

Приращение



поворотного



стола

Эта



настройка



применяется



к



кнопке



[PALLET ROTATE]

  (

вращать



спутник

)

на

станках

 EC-300

и

 EC-1600.

Она



задает



поворот



поворотного



стола



в



станции

загрузки

.

Она



должна



устанавливаться



на



значение



от

 0

до

 360.

Значение



по

умолчанию

 – 90.

Например

,

ввод



значения



90



вызывает



поворот



спутника



на

 90

градусов



при



каждом



нажатии



кнопки



индексации



поворотного



аппарата

.

Если



задано

значение

 «

ноль

»,

поворотный



стол



не



будет вращаться

.

188, 189, 190 - G51

МАСШТАБ

 X, Y, Z

Этими



настройками



можно



масштабировать



оси



по



отдельности

  (

значение



должно

быть



положительным числом

).

Настройка

 188 =

G51

МАСШТАБ

 X

Настройка

 189 =

G51

МАСШТАБ

 Y

Настройка

 190 =

G51

МАСШТАБ

 Z



Если



настройке

 71

присвоено



значение

,

то



система



управления



игнорирует

настройки

 188-190

и



использует



для



масштабирования



значение



настройки

 71.

Если

значение



настройки

 71

равно



нулю

,

то



система



управления



использует



настройки

188-190.

ПРИМЕЧАНИЕ

:

Если



действуют



настройки

 188-190,

допускается



только

линейная



интерполяция



G01

.

Если



используется



G02



или



G03

,

выдается



сигнал



об



ошибке

467.

191 -

Плавность



по



умолчанию

Значение



этой



настройки



ЧЕРНОВАЯ

,

СРЕДНЯЯ



или



ЧИСТОВАЯ



задает



плавность



и

максимальный



коэффициент



радиусной



обработки



углов



по



умолчанию

.

Система

управления



использует



это



значение



по



умолчанию

,

если



оно



не



отменяется

командой



G187

.

196 -

Остановка



транспортера

Задает



время



ожидания



без



выполнения



действий



перед



выключением

транспортера



удаления



стружки

  (

и



СОЖ



для



смыва

,

если



установлена

).

Единицы

измерения

 –

минуты

.

197 -

Выключение



СОЖ

Эта



настройка

 -

время



ожидания



без



выполнения



действий

,

прежде



чем



прекратится

подача



СОЖ

.

Единицы



измерения

 –

минуты

.

Список



настроек



406

199 -

Таймер



подсветки

Эта



настройка

 -

время



в



минутах



после



которого



подсветка



дисплея



станка

выключается

,

если



в



систему



управления



не



вводятся



данные

  (

кроме



режимов

толчковой



подачи

 (JOG),

графического

 (GRAPHICS)

или



спящего



режима

 (SLEEP)

или



если



имеется



сигнал



об



ошибке

).

Для



восстановления



подсветки



экрана



нажмите

любую



клавишу

 (

лучше



всего



[CANCEL]

(

отмена

)).

216 -

Отключение



сервопривода



и



гидравлики

Эта



настройка



выключает



серводвигатели



и



гидронасос

,

если



имеются

,

по



истечении

заданного



количества



секунд



без



выполняющихся



действий

,

например

,

выполнения

программы

,

толчковой



подачи

,

нажатий



кнопок

,

и



т

.

д

.

Значение



по



умолчанию

– 0.

238 -

Таймер



светильника



высокой



яркости

 (

минуты

)

Задает



время



в



минутах

,

в



течение



которого



светильник



высокой



яркости

  (

опция

)

остается



включенным



при



его



включении

.

Светильник



включается

,

если



открывается

дверь



включен



и



выключатель



светильника



рабочей



зоны

.

Если



это



значение

 –

ноль

,

то



светильник



остается



включенным

,

пока



открыты двери

.

239 -

Таймер



выключения



светильника



рабочей



зоны



(

минуты

)

Задает



время



в



минутах

,

после



истечения



которого



светильник



выключается

автоматически

,

если



не



нажимаются



клавиши



или



не



изменяется



положение

[HANDLE JOG]

  (

маховичка



толчковой



подачи

).

Если



программа



выполняется

программа



при



выключении



светильника

,

выполнение



программы продолжится

.

240 -

Предупреждение



о



ресурсе



инструмента

Это



значение



выражается



в



процентах



от



ресурса



инструмента

.

Когда



достигается

этот



процентный



порог



износа

,

система



управления



отображает



значок

предупреждения



об



износе



инструмента

.

242 -

Интервал



продувки



воздухом



контура



от



воды



(

минут

)

Эта



настройка



задает



интервал



для



продувки



конденсата



в



ресивере



системы

.

По

истечении



времени

,

заданного



настройкой

 242,

начиная



с



полуночи

,

начинается продувка

.

Настройки



407

243 -

Время



включения



продувки



воздухом



контура



от



воды

 (

секунды

)

Эта



настройка



задает



продолжительность



продувки



конденсата



в



воздушном

резервуаре



системы

.

Единицы



измерения

 -

секунды

.

По



истечении



времени

,

заданного



настройкой

 242,

начиная



с



полуночи

,

начинается



продувка

,

которая



длится

столько



секунд

,

сколько



задано



настройкой

243.

245 -

Чувствительность



к



вредной



вибрации

Эта



настройка



имеет

 3

уровня



чувствительности



для



акселерометра



вредной

вибрации



в



шкафу



управления



станка

:

Нормальная

,

Низкая



или



Выключен

.

При

каждом



включении



питания



станка



значения



устанавливается



на



значение



по

умолчанию

:

Нормальная

.

Текущие



показания



перегрузки



отображаются



на



странице



Приборы



в



разделе

Диагностика

.

В



зависимости



от



станка

,

вибрацию



считают



опасной

,

если



она



превышает

600 - 1,400 g.

Если



она



достигает



или



превышает



этот



предел

,

станок



выдает



сигнал

об



ошибке

.

Если



ваше



приложение



имеет



тенденцию



вызывать



вибрацию

,

можно



изменить

настройку

 245

на



более



низкую



чувствительность



во



избежание



многочисленных

ложных



сигналов



об



ошибке

.

247 –

Одновременное



перемещение

 XYZ

при



смене



инструмента

Настройка

247

определяет

,

как



оси



перемещаются



во



время



смены



инструмента

.

Если



настройка

 247

ВЫКЛЮЧЕНА

,

сначала



выполняется



отвод



оси

Z,

а



затем

  –

перемещение



осей

 X

и

 Y.

Эта



функция



может



быть



полезна

,

если



необходимо

избежать



столкновение



инструмента



для



некоторых



конфигураций



приспособлений

.

Если



настройка

 247

ВКЛЮЧЕНА

,

оси



перемещаются



одновременно

.

Это



может

вызвать



столкновения



между



инструментом



и



обрабатываемой



деталью

,

из

-

за

вращения



осей

 B

и

 C.

Настоятельно



рекомендуется

,

чтобы



эта



настройка



осталась

ВЫКЛЮЧЕННОЙ



на

 UMC-750,

из

-

за



высокой



вероятности



столкновений

.

250 -

Зеркальное



отражение



оси

 C

Эта



настройка



принимает



значения



ВКЛЮЧЕНА

/

ВЫКЛЮЧЕНА

.

Если



она



ВЫКЛЮЧЕНА

,

перемещения



оси



происходят



обычно

.

Если



она



ВКЛЮЧЕНА

,

может



выполняться

зеркальное



отражение



или



реверсирование



перемещения



оси

 C

относительно



точки

начала



координат



детали

.

Также



см

.

G101



и



настройки

 45, 46, 47, 48

и

 80.

Список



настроек



408

251 -

Местоположение



поиска



подпрограммы

Эта



настройка



задает



каталог



для



поиска



внешних



подпрограммы

,

если

подпрограмма



не



обнаружена



в



каталоге



основной



программы

.

Кроме



того

,

если

система



управления



не



может



найти



подпрограмму



M98

,

система



управления

осуществляет



поиск



в



этом



месте

.

Настройка

 251

имеет

 3

варианта

:

•

Память

•

Устройство

 USB

•

Настройка

 252

Для



вариантов



Память



и



Устройство

 USB



подпрограмма



должна



быть



в



корневом

каталоге



устройства

.

Для



выбора



Настройка

 252



настройка

 252

должна



задавать

местоположение



поиска

,

которое



необходимо



использовать

.

252 -

Настраиваемое



местоположение



поиска



подпрограммы

Эта



настройка



задает



местоположения



поиска



подпрограммы

,

если



настройка

 251

установлена



на



значение



Настройка

 252

.

Чтобы



изменить



эту



настройку

,

выделите

«

Настройка

 252»

и



нажмите



клавишу



курсора



[RIGHT]

 (

вправо

).

Всплывающее



окно

настройки

 252

содержит



объяснения

,

как



удалить



и



добавить



пути



поиска



файлов

,

а

также



перечень



существующих



путей



поиска



файлов

.

Как



удалить



путь



поиска



файлов

:

1.

Выделите



путь



в



списке



всплывающего



окна



настройки

 252.

2.

Нажмите



[DELETE]

 (

удалить

).

Если



необходимо



удалить



более



одного



пути

,

повторите



пункты

 1

и

 2.

Как



задать



новый



путь

:

1.

Нажмите



[LIST PROGRAM]

 (

список



программ

).

2.

Выделите



каталог

,

который



необходимо



добавить

.

3.

Нажмите



[F3]

.

4.

Выберите



Настройка

 252

добавить



и



нажмите



[ENTER]

 (

ввод

).

Чтобы



добавить



еще



один



путь

,

повторите



пункты



с

 1

по

 4.

Настройки



409

253 -

Ширина



инструмента



по



умолчанию



в



графическом



режиме



Если



эта



настройка



ВКЛЮЧЕНА

,

Графический



режим



использует



ширину



инструмента

по



умолчанию

  (

линия

) [1].

Если



эта



настройка



ВЫКЛЮЧЕНА

,

графический



режим

использует



геометрию



диаметра



коррекции



на



инструмент

,

заданную



в



таблице

коррекции



на



инструмент



как



графическую



ширину



инструмента

 [2].

F9.6:

Графический



дисплей



при



включенной

 [1]

и



выключенной

 [2]

настройке

 253.

254 -

Расстояние



до



центра



вращения

 5

оси

Настройка

 254

определяет



расстояние

,

в



дюймах



или



миллиметрах

,

между



центрами

вращения



поворотного



стола

.

Значение



по



умолчанию

 – 0.

Максимально



допустимая

компенсация



составляет

 - +/-0.005

дюйма

 (+/-0.1

мм

).

Если



эта



настройка

 – 0,

система



управления



не



использует



компенсацию



расстояния

до



центра



вращения

 5

оси

.

Если



эта



настройка



имеет



ненулевое



значение

,

система



управления



применяет

компенсацию



расстояния



до



центра



вращения

 5

оси



к



соответствующим



осям



при

всех



вращательных



перемещениях

.

Это



выравнивает



вершину



инструмента



по

запрограммированному



положению

,

когда



программа



вызывает



функцию



G234

,

Система



управления



вершиной



инструмента

 (

СУВИ

).

1

2

Список



настроек



410

F9.7:

Настройка

 254. [1]

Центр



вращения



наклонной



оси

, [2]

Центр



вращения



поворотной



оси

.

Эта



иллюстрация



выполнена



не



в



масштабе

.

Расстояния



увеличены



для



ясности

.

255 -

Коррекция

 X

НТПА

Настройка

 255

определяет



расстояние

,

в



дюймах



или



миллиметрах

,

между

•

осевой



линией



наклонной



оси

 B

и



положением



начала



координат



оси

 X

для



оси

B/C UMC,

или

•

осевой



линией



поворотной



оси

 C

и



положением



начала



координат



оси

 X

для

наклонной



оси

 A/C.

Для



чтения



значения



настройки

 255

используйте



значение



макроса

 #20255.

254

1

2

Настройки



411

F9.8:

[B]

Наклонная



ось

, [C]

Поворотная



ось

.

На

 UMC-750 (

показан

),

эти



оси



пересекаются



в



точке



примерно

 2"

над



столом

. [255]

Настройка

 255 -

это



расстояние



по



оси

 X

между



началом



координат



станка



и



осевой



линией



наклонной



оси

 [B].

Для



наклонной



оси

 [A],

поворотной



оси

 [C]

на



станке



с



наклонно

-

поворотным



столом



серии

 Trunnion [255]

настройка

 255 -

это



расстояние



по



оси

 X

между



началом



координат



станка



и



осевой



линией



оси

 [C].

Эта



иллюстрация



выполнена



не



в



масштабе

.

256 -

Коррекция

 Y

НТПА

Настройка

 256

определяет



расстояние

,

в



дюймах



или



миллиметрах

,

между



•

осевой



линией



поворотной



оси

 C

и



положением



начала



координат



оси

 Y

для

оси

 B/C UMC,

или



•

осевой



линией



наклонной



оси

 A

и



положением



начала



координат



оси

 Y

для

наклонной



оси

 A/C.

Для



чтения



значения



настройки

 256

используйте



значение



макроса

 #20256.

X

Y

Z

B

C

256

257

255

A

Список



настроек



412

F9.9:

[B]

Наклонная



ось

, [C]

Поворотная



ось

. [256]

Настройка

 256 -

это



расстояние



по



оси

 Y

между



началом



координат



станка



и



осевой



линией



поворотной



оси

 [C].

Для



наклонной



оси

 [A],

поворотной



оси

 [C]

на



станке



с



наклонно

-

поворотным



столом



серии

 Trunnion

[256]

настройка

 256 -

это



расстояние



по



оси

 Y

между



началом



координат



станка



и



осевой



линией



наклонной



оси

 [A].

Эта



иллюстрация



выполнена



не



в



масштабе

.

257 -

Коррекция

 Z

НТПА

Настройка

 257

определяет



расстояние

,

в



дюймах



или



миллиметрах

,

между



•

наклонной



осью

 B

и



положением



начала



координат



оси

 Z

для



оси

 B/C UMC,

или

•

наклонной



осью

 A

и



положением



начала



координат



оси

 Z

для



наклонной



оси

A/C

Для



чтения



значения



настройки

 257

используйте



значение



макроса

 #20257.

X

Y

Z

B

C

256

257

255

A

Настройки



413

F9.10:

[B]

Наклонная



ось

, [C]

Поворотная



ось

.

На

 UMC-750 (

показан

),

эти



оси



пересекаются



в



точке



примерно

 2"

над



столом

. [257]

Настройка

 257 -

это



расстояние



по



оси

 Z

между



началом



координат



станка



и

 [B]

наклонной



осью

.

Для



наклонной



оси

 [A],

поворотной



оси

 [C]

на



станке



с



наклонно

-

поворотным



столом



серии

 Trunnion [257]

настройка

 257 -

это



расстояние



по



оси

 Z

между



началом



координат



станка



и



наклонной



осью

 [A].

Эта



иллюстрация



выполнена



не



в



масштабе

.

261 -

Местоположение



хранения

 DPRNT

DPRNT -

это



макрофункция

,

которая



позволяет



системе



управления



станка

взаимодействовать



с



внешними



устройствами

.

Система



управления



следующего

поколения

 (

СУСП

)

позволяет



выводить



операторы

 DPRNT

по



сети

 TCP

или



в



файл

.

Настройка

 261

позволяет



указать

,

куда



осуществляется



вывод



операторов

 DPRNT:

•

Выключено

 -

Система



управления



не



обрабатывает



операторы

 DPRNT.

•

Файл

 -

Система



управления



выводит



операторы

 DPRNT

в



файл

,

расположение

которого



задано



в



настройке

 262.

•

Порт

 TCP

 -

Система



управления



выводит



операторы

 DPRNT

в



порт

 TCP,

номер

которого



задан



в



настройке

 263.

X

Y

Z

B

C

256

257

255

A

Список



настроек



414

262 -

Путь



к



выходному



файлу

 DPRNT

DPRNT -

это



макрофункция

,

которая



позволяет



системе



управления



станка

взаимодействовать



с



внешними



устройствами

.

Система



управления



следующего

поколения

 (

СУСП

)

позволяет



выводить



операторы

 DPRNT

в



файл



или



по



сети

 TCP.

Если



настройка

 261

установлена



на



Файл

,

то



настройка

 262

позволяет



указать

расположение



файла

,

в



который



система



управления



выводит



операторы

 DPRNT.

263 -

Порт

 TCP DPRNT

DPRNT -

это



макрофункция

,

которая



позволяет



системе



управления



станка

взаимодействовать



с



внешними



устройствами

.

Система



управления



следующего

поколения

 (

СУСП

)

позволяет



выводить



операторы

 DPRNT

по



сети

 TCP.

Если



настройка

 261

установлена



на



Порт

 TCP

,

то



настройка

 263

позволяет



указать

порт

 TCP,

в



который



система



управления



выводит



операторы

 DPRNT.

На

персональном



компьютере



можно



использовать



любую



терминальную



программу

,

которая



поддерживает

 TCP.

Чтобы



подключиться



к



потоку

 DPRNT

станка

,

используйте



значение



порта



вместе



с

IP-

адресом



в



терминальной



программе

.

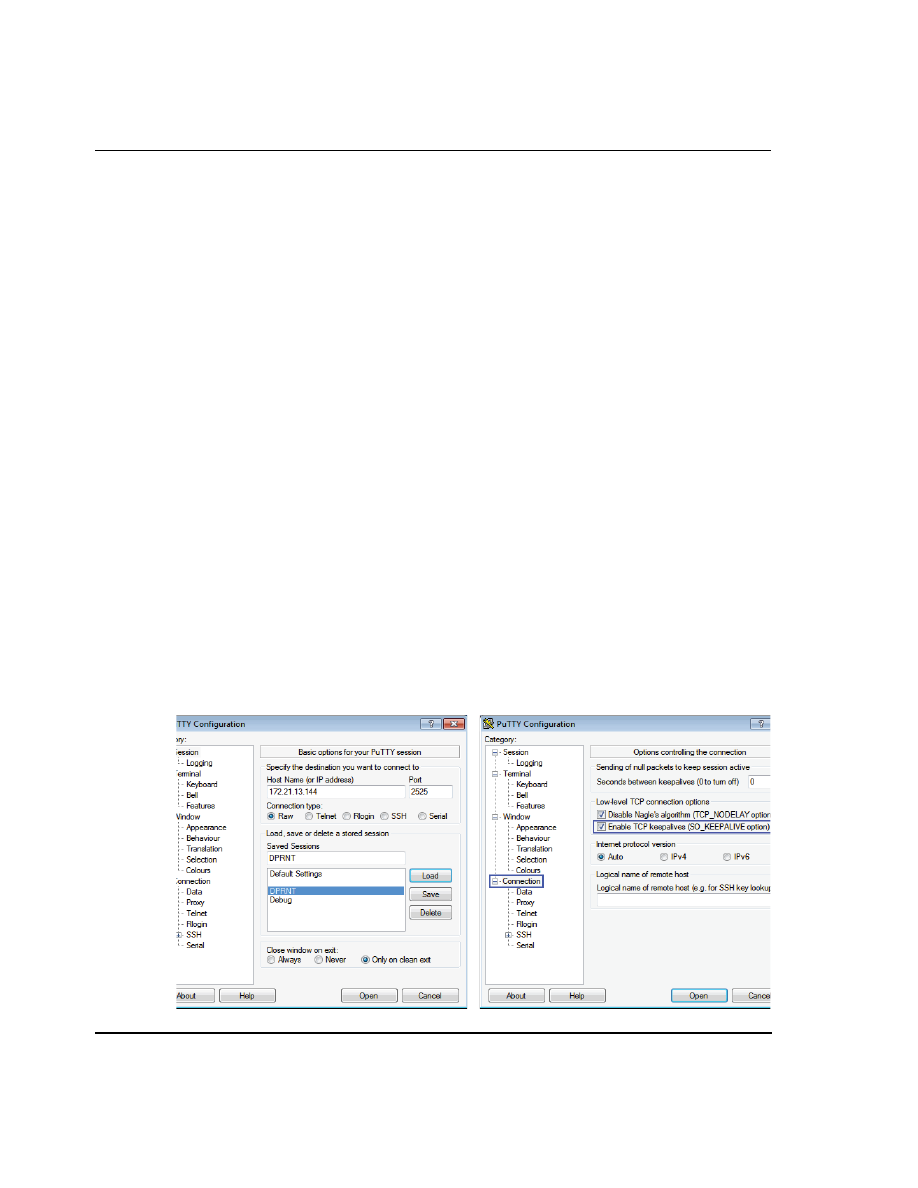

Например

,

если



используется



терминальная

программа

 PUTTY:

1.

В



разделе



основных



настроек



введите



адрес

 IP

станка



и



номер



порта



в



настройке

 263.

2.

Выберите



тип



подключения

:

сырое



или

 Telnet.

3.

Чтобы



установить



подключение

,

щелкните

 «

Открыть

».

Программа

 PUTTY

может



сохранить



эти



настройки



для



последующих



подключений

.

Чтобы



поддержать



работоспособность



подключения

,

в



настройках



подключения

выберите

 «

Включить

 TCP keepalives».
