ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГО ЛОБНЯ МОСКОВСКОЙ ОБЛАСТИ НА ПЕРИОД ДО 2035 ГОДА

в первую очередь потребителям первой категории. Для целей аварийного теплоснабжения

каждая теплоснабжающая организация должна иметь как минимум одну передвижную

котельную. Подключение передвижной котельной к центральному тепловому пункту или

тепловому пункту здания

(потребителя первой категории) осуществляется через

специальные вводы с фланцами, выведенными за пределы здания и отключаемыми от

основной системы теплоснабжения задвижками, установленными внутри здания.

Кроме этого, указанные объекты оборудуются вводами для подключения

передвижных котельных к источнику электроэнергии мощностью 10-50 кВт (в зависимости

от типа котельной).

При авариях в системе электроснабжения надежность теплоснабжения потребителей

значительно повышается при использовании в качестве резервных и аварийных источников

передвижных электрических станций. Электрическая мощность станций соответствует

мощности электрооборудования, включенного для обеспечения рабочего режима котельной

и тепловой сети.

Основным преимуществом передвижных котельных при ликвидации аварий является

быстрота ввода установок в работу, что в зимний период является решающим фактором.

Время присоединения передвижной котельной к системе отопления и топливно-

энергетическим коммуникациям бригадой из 4 человек (два слесаря, электрик, сварщик)

составляет примерно 4-8 ч.

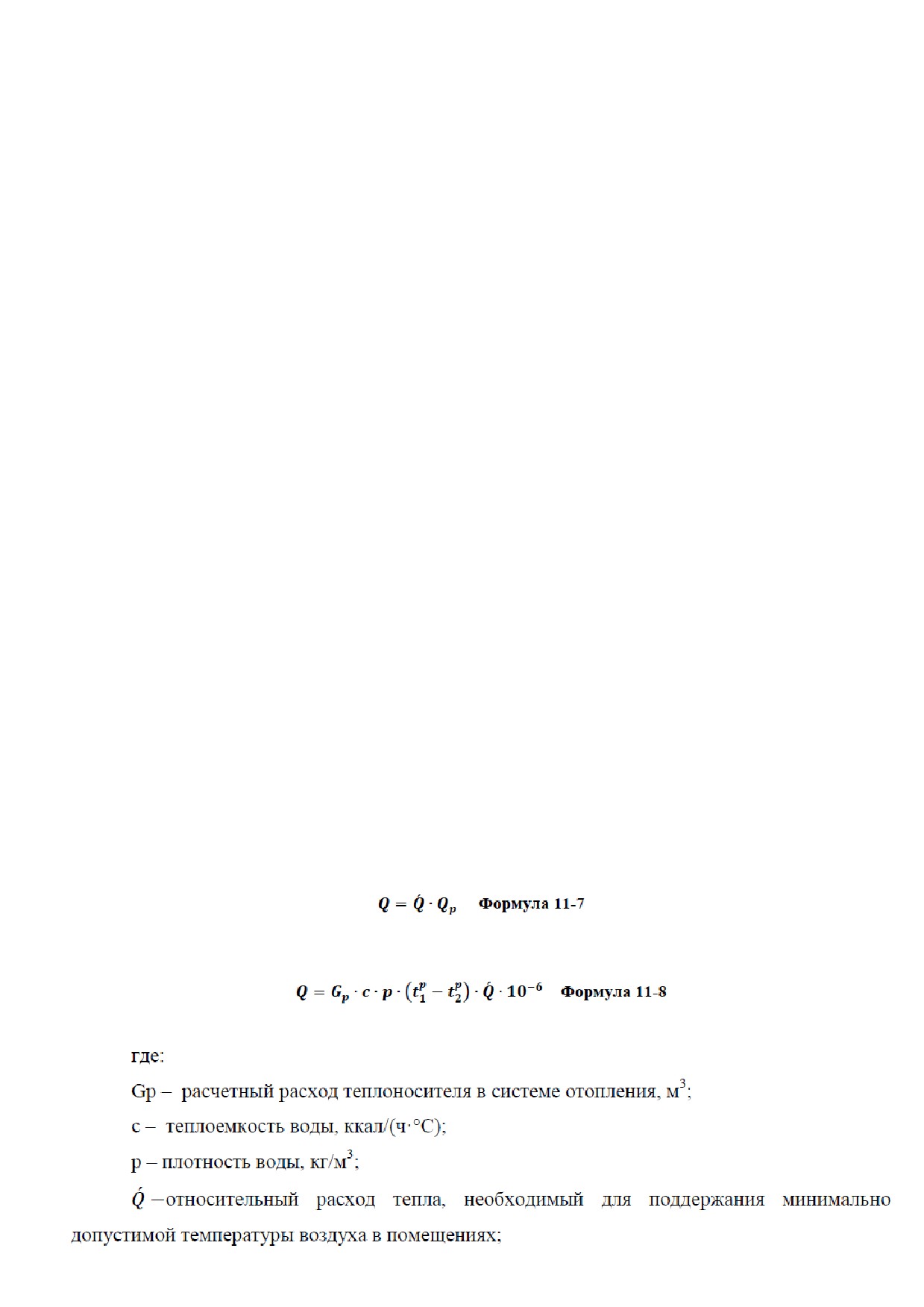

Необходимую теплопроизводительность мобильной котельной, применяемой для

поддержания в помещениях минимально допустимой температуры воздуха, можно

определить из выражений:

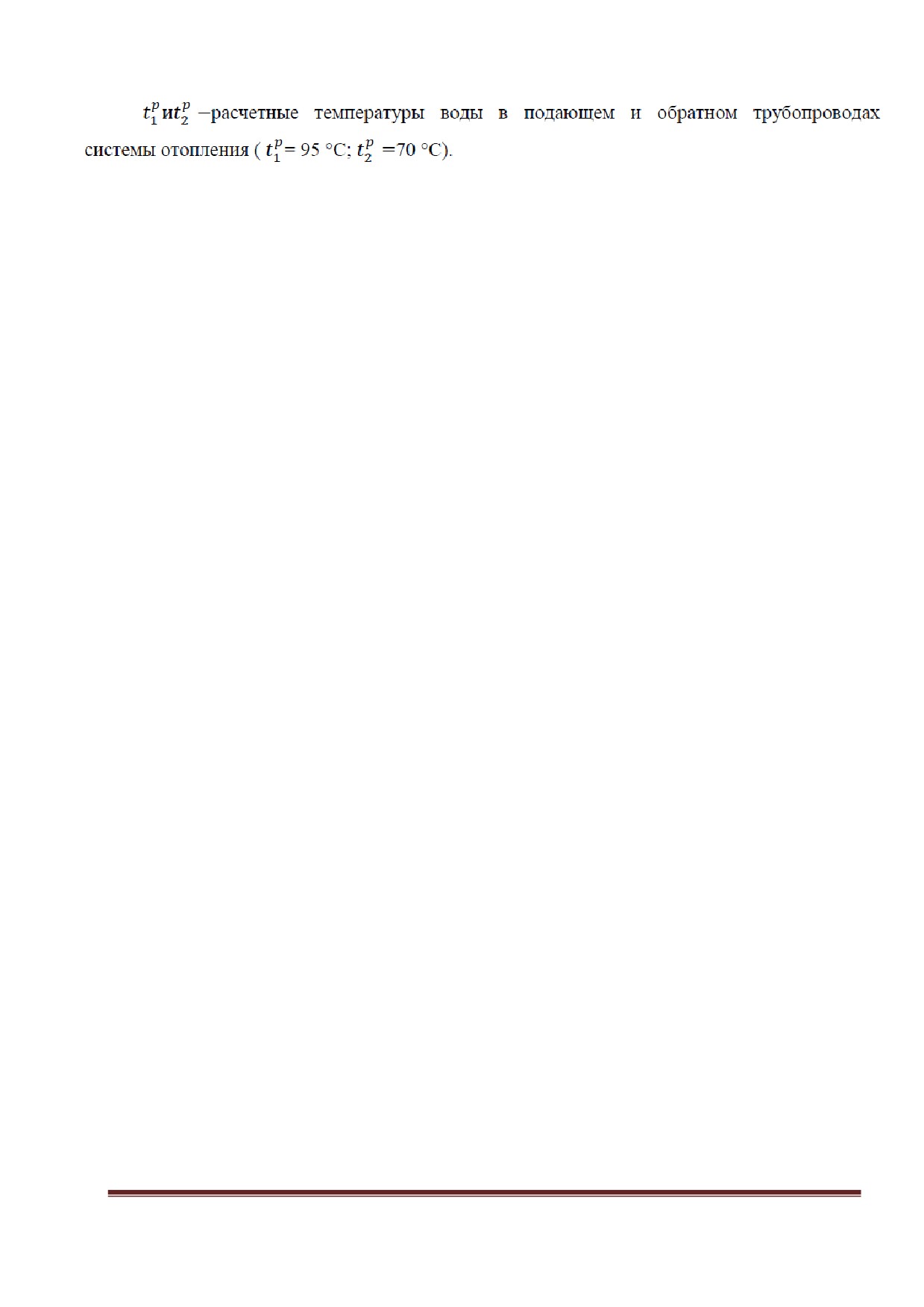

Qр - расчетный (максимальный) расход тепла в системе отопления, Гкал/ч.

Гидродинамические давления, создаваемые насосами мобильных котельных, не

должны превышать допустимых значений давлений в системе отопления (не более 0,6 МПа

по условиям сохранности отопительных приборов).

Мобильную котельную целесообразно подключать непосредственно к системе

отопления здания (к патрубкам подающего и обратного трубопроводов после элеватора или

подогревателя).

Для обеспечения требуемых температурных условий в зданиях при недостаточной

подаче тепла от внешней сети либо при перерывах в подаче, вызванных аварийными

ситуациями или плановой остановкой сети на профилактический ремонт, в тепловых

пунктах могут устанавливаться пиковые теплоисточники. Используются следующие способы

их подключения:

 подключение в тепловых пунктах зданий пиковых газовых котлов,

догревающих воду, подаваемую в систему отопления;

 установка в тепловых пунктах зданий пиковых электрических емкостных

(теплоаккумулирующих) водоподогревателей;

 потребляющих электроэнергию в ночные часы (при сниженном тарифе на

электроэнергию).

Тепловая энергия, накапливаемая в аккумуляторе, выдается в систему отопления в

нужное время, обеспечивая дополнительный нагрев теплоносителя. Такое включение

способствует выравниванию суточного режима электропотребления.

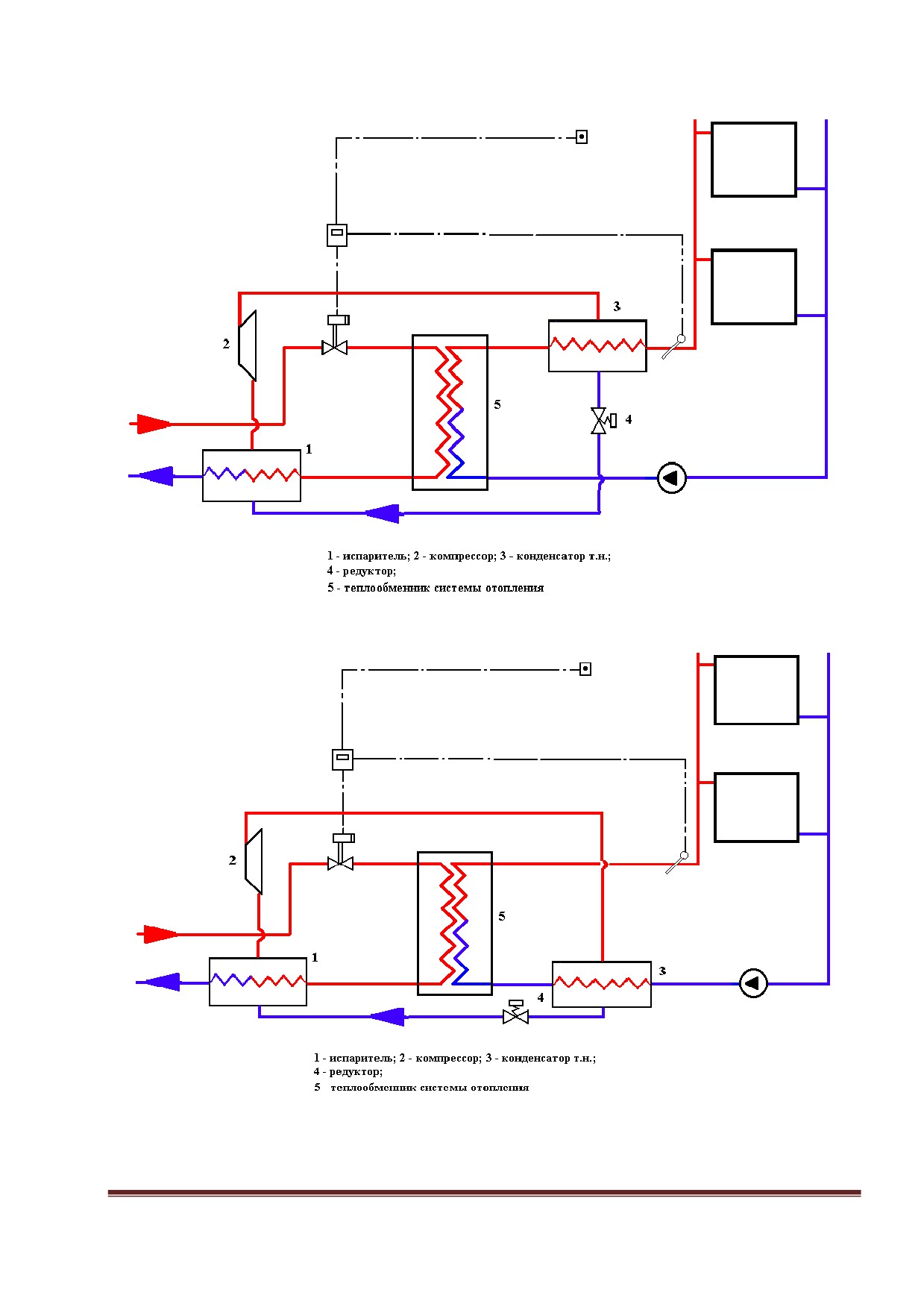

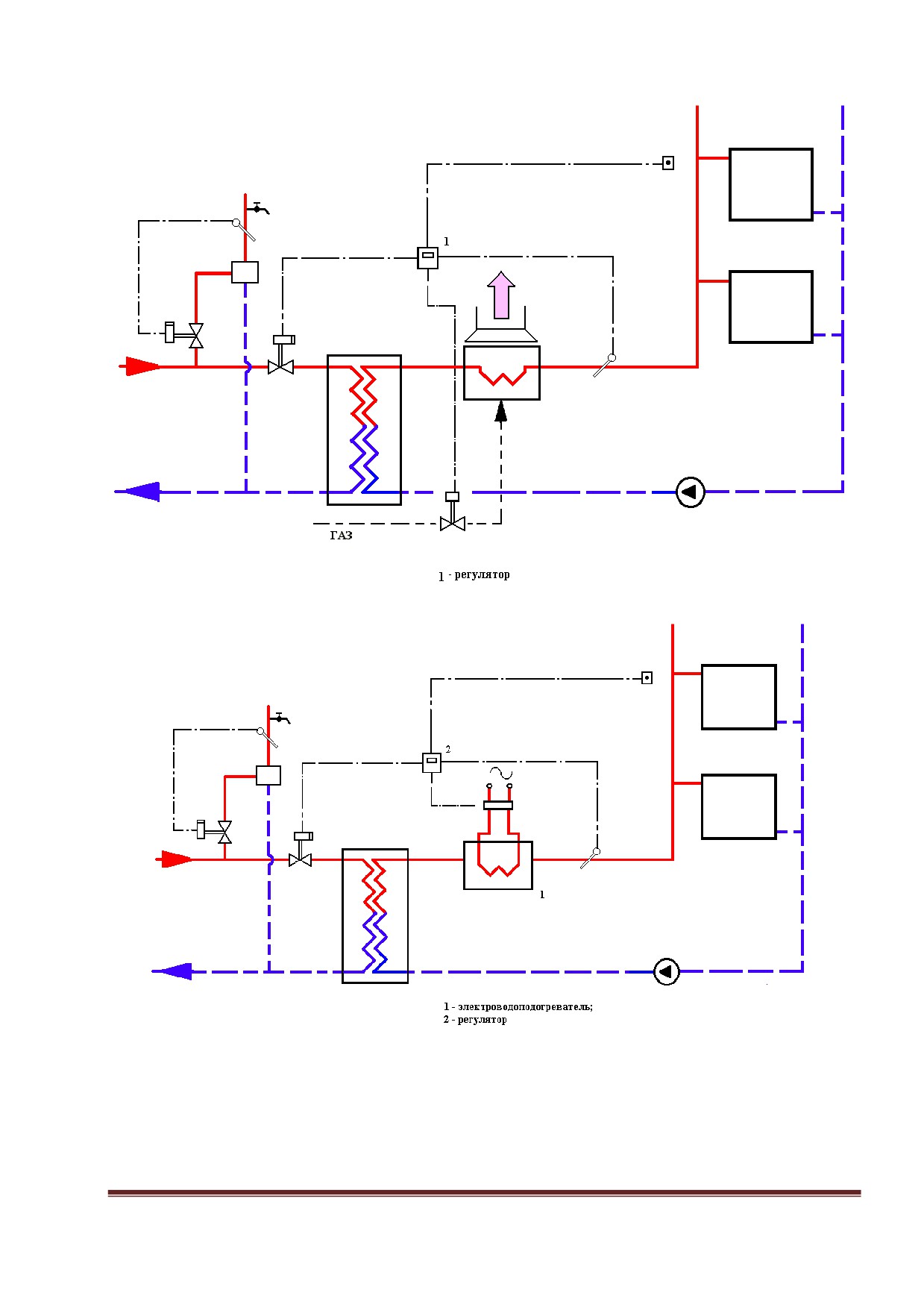

Схемы таких тепловых пунктов применительно к независимому подключению систем

отопления представлены на рисунках 11.1. - 11.4. Данные схемные решения имеют ряд

ограничений. Область применения определяется конкретными местными условиями и

требует технико-экономического обоснования.

«ǽ

Страница 264

Схема с использованием пиковых газовых котлов позволяет адекватно, без

повышенного расхода топлива реагировать на любое изменение параметров теплоносителя в

тепловой сети.

Однако, возникают сложности с размещением газовых котлов в существующих

зданиях. Наиболее приемлемый вариант технического решения

- крышные котельные,

меняющие архитектурный облик здания. Массовое внедрение данной схемы ограничивается

лимитом пропускной возможности газовых сетей.

Использование проточных водоподогревательных установок сдерживается

отсутствием

резервных

мощностей электроэнергии.

Применение емкостных

электроподогревателей влечет за собой увеличение потребления электроэнергии на 5-10 % за

счёт увеличения теплопотерь. Также резервы аккумулирования тепла ограничены размерами

самого аккумулятора. Применение схем с тепловыми насосами (по сравнению с прямым

электроподогревом) снижает потребление электроэнергии, но в этом случае наступает

ограничение по теплосъёму (температуре обратной воды тепловой сети) и по режимам

работы тепловых насосов.

Нарушения в снабжении энергоносителями или нарушение работоспособности

технологического оборудования приводят, как правило, только к частичным отказам

источников теплоты, которые проявляются в виде снижения температуры или расхода

теплоносителя. В случае снижения температуры теплоносителя гидравлические режимы

тепловых сетей не изменяются (при условии отсутствия управляющих воздействий со

стороны обслуживающего персонала и отсутствии внешних возмущающих воздействий на

систему со стороны населения). При этом пропорционально недоотпуску тепла снижается

температура в отапливаемых помещениях всех потребителей. Уменьшение же расхода

теплоносителя приводит к разрегулировке тепловой сети.

Для предотвращения разрегулировки тепловой сети в аварийных ситуациях

устанавливается лимитированная подача теплоносителя всем взаимно резервируемым

потребителям. Лимиты подачи теплоносителя определяются по результатам сопоставления

трех параметров: времени остывания представительного помещения здания до допустимой

температуры, величины допустимого снижения температуры и длительности ремонта

головного элемента тепловой сети

- теплопровода, поскольку он имеет наибольшую

длительность восстановления. При отказе элемента магистральной сети на ЦТП,

гидравлически связанных с аварийным участком, автоматические регуляторы расхода,

установленные на входных тепломагистралях, перестраивают подачу теплоносителя в сеть

на лимитированную. Кроме того, для предотвращения гидравлической разрегулировки

«ǽ

Страница 267

распределительных тепловых сетей и систем отопления на ЦТП включаются

подмешивающие насосы, которые при снижении температуры теплоносителя доводят его

расход в этих сетях до расчетного значения. В этот период отключение нагрузки горячего

водоснабжения в ЦТП может поддерживать температуру теплоносителя на расчетном или

близком к нему уровне. Для потребителей первой категории предусматривается

индивидуальная регулировка в их местных тепловых пунктах.

Применение на источниках тепловой энергии рациональных тепловых схем и новых

технологий, обеспечивающих готовность к вводу в работу энергетического оборудования,

позволит повысить качество и надежность системы теплоснабжения МО г.о. Лобня.

Предложения по применению на источниках тепловой энергии тепловых схем с

дублированными связями и новых технологий, обеспечивающих нормативную готовность

энергетического оборудования в схеме теплоснабжения отсутствуют.

11.7. Предложения по установке резервного оборудования

Согласно положениям СП

124.13330.2012

(Актуализированная редакция СП

124.13330-2012), резервирование источников тепла по основному оборудованию

обеспечивается следующим условием выбора котлов: при выходе из строя самого мощного

котла производительность оставшихся котлов должна обеспечить покрытие в зависимости от

расчетной температуры наружного воздуха, от 78 до 91% расчетной нагрузки на отопление и

вентиляцию для потребителей 2-й и 3-й категорий и 100% расчетной нагрузки потребителей

1-й категории. При возможности, допускается отключение системы горячего водоснабжения.

Котельная должна быть обеспечена нормативным запасом аварийного топлива.

Электроснабжение котельной производительностью более 10 Гкал/ч фактически должно

соответствовать первой категории. При этих условиях строительство двух источников тепла

для населенного пункта не является обязательным требованием и обосновывается технико-

экономическими соображениями.

Число насосов на источнике теплоснабжения, необходимое для организации

надежного и качественного теплоснабжения потребителей, следует принимать:

- сетевых - не менее двух, один из которых является резервным; при пяти

рабочих сетевых насосах в одной группе резервный насос допускается не

устанавливать;

«ǽ

Страница 268

- подкачивающих и смесительных (в тепловых сетях) - не менее трех, один из

которых является резервным, при этом резервный насос предусматривается

независимо от числа рабочих насосов;

- подпиточных - в закрытых системах теплоснабжения не менее двух, один из

которых является резервным, в открытых системах - не менее трех, один из

которых также является резервным;

- в узлах деления водяной тепловой сети на зоны (в узлах рассечки) допускается

в закрытых системах теплоснабжения устанавливать один подпиточный насос

без резерва, а в открытых системах - один рабочий и один резервный.

Число насосов определяется с учетом их совместной работы на тепловую сеть.

Минимальное число водо-водяных водоподогревателей следует принимать:

- два, параллельно включенных, каждый из которых должен рассчитываться на

100 % тепловой нагрузки - для систем отопления зданий, не допускающих

перерывов в подаче теплоты; два, рассчитанных на 75 % тепловой нагрузки

каждый - для систем отопления зданий, сооружаемых в районах с расчетной

температурой наружного воздуха ниже минус 40 °С;

- один - для остальных систем отопления;

- по одному в каждой ступени подогрева - для систем горячего водоснабжения.

При нагрузке в системе ГВС более 2 МВт - два теплообменника в каждой ступени

нагрева рассчитанных на 50 % тепловой нагрузки.

При установке в системах отопления, вентиляции или горячего водоснабжения

пароводяных водоподогревателей число их должно приниматься не менее двух, включаемых

параллельно, резервные водоподогреватели можно не предусматривать.

Для технологических установок, не допускающих перерывов в подаче теплоты,

должны предусматриваться резервные водоподогреватели, рассчитанные на тепловую

нагрузку в соответствии с режимом работы технологических установок предприятия.

На теплоисточниках МО г.о. Лобня количество установленного основного

оборудования соответствует положениям СП 124.13330.2012.

Предложения по установке резервного оборудования отсутствуют.

«ǽ

Страница 269

11.8. Предложения по организации совместной работы нескольких

источников тепловой энергии на единую тепловую сеть

Одной из перспективных задач инновационного развития теплоснабжающих систем

является объединение нескольких источников тепла для работы на общие тепловые сети и

оптимальное перераспределение тепловой нагрузки между ними в процессе эксплуатации.

Это позволяет реализовать преимущества централизации теплоснабжения, концентрации

мощностей и совместной выработки тепла и электроэнергии.

Организация совместной работы источников на единые тепловые сети предполагает

объединение локальных систем с одним или несколькими источниками тепла в единую

теплоснабжающую систему с общей тепловой сетью, обеспечивающей параллельное

включение в работу на эту сеть всех теплоисточников и распределение тепловой нагрузки

между ними в соответствии с их технико-экономической эффективностью и

наивыгоднейшим потокораспределением в сети. Объединение нескольких теплоснабжающих

систем в единую систему позволит:

- снизить затраты на производство тепловой энергии путем распределения

нагрузки в течение отопительного сезона между наиболее экономичными

источниками теплоснабжения;

- использовать аккумулирующую способность тепловых сетей;

- повысить

надежность

теплоснабжения

потребителей

благодаря

взаиморезервированию источников теплоснабжения и тепловых сетей;

- уменьшить резервные мощности.

На территории МО г.о. Лобня организации совместной работы нескольких

источников тепловой энергии на единую сеть нет.

Предложения по организации совместной работы нескольких источников

тепловой энергии на единую тепловую сеть отсутствуют.

11.9. Предложения по резервированию тепловых сетей смежных районов

поселения, городского округа

В аварийных ситуациях, с учетом положений, изложенных в СП 124.13330.2012

«Тепловые сетиª

(Актуализированная редакция СП

124.13330-2012), система

теплоснабжения и тепловые сети при подземной прокладке в непроходных каналах и

«ǽ

Страница 270

бесканальной прокладке должны обеспечивать подачу минимально допустимого количества

тепла (таблица 11.4.) при расчетной температуре на отопление = -10 ^ОС и ниже.

Таблица 11.4 Величина подачи теплоты (%) для обеспечения внутренней температуры воздуха в

отапливаемых помещениях не ниже 12 °С в течение ремонтно-восстановительного периода после отказа

Расчетная температура наружного воздуха для проектирования отопления, °C

Диаметр труб

№

тепловых сетей,

минус 10

минус 20

минус 30

минус 40

минус 50

п/п

мм

Допускаемое снижение подачи теплоты, %, до

300

400

500

600

700

800-1000

1200-1400

Период проведения ремонтных работ повышается с увеличением диаметра

теплопроводов и протяженности отключаемых участков теплосети, что связано со сливом и

заполнением теплопроводов. При этом авария в надземных тепловых сетях обнаруживается

и ликвидируется значительно быстрее, чем при подземной канальной прокладке. Также

быстрее обнаруживается место аварии при бесканальной прокладке теплопроводов в

пенополиуретановой изоляции с системой оперативного дистанционного контроля. С другой

стороны, вероятность возникновения аварии заметно уменьшается при снижении

протяженности и увеличении диаметра и толщины стенок теплопроводов. Исходя из

вышеизложенного, в положениях СП 124.13330.2012 (Актуализированная редакция СП

124.13330-2012) резервирование тепловых сетей принято необязательным для следующих

случаев:

- при наличии у потребителей местного резервного источника тепла;

- для участков надземной прокладки протяженностью менее

5 км

(при

соответствующем обосновании расстояние может быть увеличено);

- для теплопроводов, прокладываемых в тоннелях и проходных каналах;

- для тепловых сетей диаметром 250 мм и менее (при отсутствии потребителей

1-й категории).

При этом для потребителей 1-й категории в зависимости от ситуации, обязательно

резервирование местным аварийным источником тепла или тепловыми сетями от двух

источников тепла, или тепловыми сетями от двух выводов одного источника тепла.

Допускается не производить резервирования транзитных теплопроводов от ТЭЦ до

вынесенных пиковых котельных, в случае если их производительность обеспечивает в

зависимости от расчетной температуры наружного воздуха покрытие от 78 до 91% расчетной

«ǽ

Страница 271

нагрузки на отопление и вентиляцию для потребителей

2-й и

3-й категории и

100%

расчетной нагрузки потребителей 1-й категории.

Для остальных случаев необходимо рассматривать вопрос резервирования тепловых

сетей с учетом конкретной ситуации, сложившейся в данном населенном пункте, а также

возможностей эксплуатационной организации.

Основными мероприятиями по резервированию и повышению надежности тепловых

сетей является применение следующих технических решений:

прокладка от источника тепла двух и более головных тепломагистралей,

соединенных между собой резервными перемычками (закольцовка тепловых

сетей);

прокладка резервных перемычек между тепловыми сетями двух и более

источников тепла (закольцовка тепловых районов);

монтаж в закольцованном контуре не менее трех секционирующих задвижек

(две при врезке контура, одна и более по трассе контура);

прокладка до абонентов двух резервных теплопроводов;

прокладка до абонентов реверсивного (третьего) теплопровода;

уменьшение протяженности участка между секционирующими задвижками;

монтаж секционирующих задвижек по ходу потока сетевой воды после врезки

ответвлений;

обеспечение минимальной циркуляции сетевой воды в аварийных

перемычках;

соединение теплопроводов транспозицией

(«перехлестª теплопроводов) на

участках со встречными потоками теплоносителя

(непосредственно на

участках или в камерах).

Прокладка резервных перемычек и дополнительных теплопроводов позволяет

отключать аварийные участки без прекращения подачи тепла абонентам. При этом диаметр

теплопроводов аварийной перемычки не должен превышать диаметра соединяемых

теплопроводов.

Уменьшение протяженности участков между секционирующими задвижками

приводит к ускорению обнаружения места аварии и сокращению срока проведения

ремонтно-восстановительных работ. При этом общая протяженность участков с

ответвлениями между двумя секционирующими задвижками не должна превышать 1500 м.

Для транзитных участков без ответвлений расстояние между секционирующими задвижками

для теплопроводов 2Ду 600 мм и более при обеспечении спуска и заполнения сетевой водой

«ǽ

Страница 272

допускается увеличивать до 3000 м. С учетом незначительной вероятности возникновения

аварий рекомендуется ограничивать минимальное расстояние между секционирующими

задвижками: для теплопроводов 2Ду 1400-1000 мм - до 400 м; для теплопроводов 2Ду 900-

800 мм - до 350 м; для теплопроводов 2Ду 600-700 мм - до 300 м; для теплопроводов 2Ду 500

мм и менее - до

250 м. При этом в закольцованных тепловых сетях ответвления,

присоединенные между такими секционирующими задвижками, целесообразно считать

зарезервированными, т.е. на таких участках возможно осуществлять врезку ответвлений без

монтажа дополнительных секционирующих задвижек.

Поскольку в тепловых сетях соблюдается определенный порядок укладки

теплопроводов (подающий теплопровод располагается справа по движению потока сетевой

воды, а обратный слева), это необходимо учитывать при монтаже аварийных перемычек.

Поэтому с целью переключения потоков на резервных перемычках при встречных потоках

сетевой воды производится соединение теплопроводов транспозицией, т.е. осуществляется

«перехлестª теплопроводов.

Монтаж секционирующих задвижек после врезки ответвлений позволяет отключать

нижерасположенный аварийный участок без прекращения подачи тепла в ответвление, что

приводит к сокращению числа отключаемых абонентов.

При разработке схемы тепловых сетей для нового строительства с собственным

источником тепла рекомендуется производить разработку различных вариантов схем с

рассмотрением вопроса резервирования. Для источников тепла производительностью 60

Гкал/ч и менее рекомендуется производить разработку только варианта схемы тупиковой

разводки (с одним или с двумя выводами) без резервирования тепловых сетей.

Для источников тепла производительностью от 60 до 200 Гкал/ч включительно

рекомендуется производить разработку как варианта схемы с тупиковой разводкой без

резервирования тепловых сетей, так и вариантов с резервированием тепловых сетей и

последующим согласованием одного из них. Для источников тепла производительностью

более 200 Гкал/ч рекомендуется производить разработку нескольких вариантов схем с

резервированием тепловых сетей.

В случае присоединения объектов нового строительства к существующим источникам

тепла и тепловым сетям рекомендуется:

- использовать сложившуюся схему тепловых сетей при отсутствии

необходимости увеличения диаметров существующих тепломагистралей;

«ǽ

Страница 273

- осуществлять прокладку новых тепломагистралей с повышением уровня

резервирования тепловых сетей при необходимости увеличения диаметров

существующих тепломагистралей.

Для протяженных тепловых сетей должна проводиться проверка гидравлического и

теплового режима при аварийных ситуациях. При этом поверочный гидравлический расчет

тепловых сетей целесообразно производить исходя из условия сохранения напоров на

выходе и входе источника тепла, принятых для нормальных условий эксплуатации.

Предложения по резервированию тепловых сетей смежных районов отсутствуют.

11.10. Предложения по устройству резервных насосных станций

Насосные станции на тепловых сетях предназначены для увеличения располагаемого

напора, повышения расхода теплоносителя и изменения давления в трубопроводах тепловой

сети. Насосные станции повышают давление в подающем трубопроводе и снижают в

обратном.

Автоматизация и телемеханизация насосных станций должны обеспечивать

бесперебойную работу станции в отсутствие постоянного обслуживающего персонала. В

начальный период эксплуатации (1 - 2 года) насосные станции обычно находятся под

постоянным наблюдением эксплуатационного персонала, что необходимо учитывать при

компоновке помещений.

В здании насосной станции предусматриваются: машинный зал, в котором

размещаются насосные агрегаты; помещение распределительных устройств; щитовое

помещение; трансформаторные камеры; мастерская для производства мелкого ремонта;

помещения для эксплуатационного персонала; санитарный узел. При компоновке здания

следует

учитывать возможность расширения машинного зала. Помещение

распределительных устройств, щитовое помещение, трансформаторные камеры располагают

с одного торца машинного зала.

Расстояния от насосной станции до жилых и общественных зданий принимаются с

учетом норм допустимого уровня шума в жилой застройке.

К зданию насосной станции необходимо предусмотреть подъезд с твердым дорожным

покрытием для автомобильного транспорта.

Коллекторы трубопроводов и запорная арматура в насосных станциях тепловых сетей

в отличие, например, от насосных станций системы водоснабжения, не резервируются.

«ǽ

Страница 274

Предложения по устройству резервных насосных станций отсутствуют.

11.11. Предложения по установке баков-аккумуляторов

Повышению надежности функционирования систем теплоснабжения в определенной

мере способствует применение теплогидроакумулирующих установок, наличие которых

позволяет оптимизировать тепловые и гидравлические режимы тепловых сетей, а также

использовать аккумулирующие свойства отапливаемых зданий. Теплоинерционные свойства

зданий учитываются МДС

41-6.2000

«Организационно-методические рекомендации по

подготовке к проведению отопительного периода и повышению надежности систем

коммунального теплоснабжения в городах и населенных пунктах РФª при определении

расчетных расходов на горячее водоснабжение при проектировании систем теплоснабжения

из условий темпов остывания зданий при авариях.

Размещение баков-аккумуляторов горячей воды возможно как на источнике теплоты,

так и в районах теплопотребления. При этом на источнике теплоты предусматриваются баки-

аккумуляторы вместимостью не менее

% общей расчетной вместимости системы.

Внутренняя поверхность баков защищается от коррозии, а вода в них - от аэрации, при этом

предусматривается непрерывное обновление воды в баках.

Для открытых систем теплоснабжения, а также при отдельных тепловых сетях на

горячее водоснабжение предусматриваются баки аккумуляторы химически обработанной и

деаэрированной подпиточной воды расчетной вместимостью, равной десятикратной

величине среднечасового расхода воды на горячее водоснабжение.

В закрытых системах теплоснабжения на источниках теплоты мощностью 100 МВт и

более предусматривается установка баков запаса химически обработанной и деаэрированной

подпиточной воды вместимостью 3 % объема воды в системе теплоснабжения, при этом

обеспечивается обновление воды в баках.

Число баков независимо от системы теплоснабжения принимается не менее двух по

50 % рабочего объема.

В системах центрального теплоснабжения

(СЦТ) с теплопроводами любой

протяженности от источника теплоты до районов теплопотребления допускается

использование теплопроводов в качестве аккумулирующих емкостей.

Предложения по установке баков-аккумуляторов отсутствуют.

«ǽ

Страница 275

12. Книга 12 «Обоснование инвестиций в строительство, реконструкцию,

техническое перевооружение и (или) модернизациюª

Анализ состояния существующей системы теплоснабжения МО г. Лобня показал,

что дальнейшая эксплуатация системы теплоснабжения невозможна без проведения работ,

связанных с заменой изношенных тепловых сетей и реконструкцией котельных.

Эксплуатация системы теплоснабжения, без решения насущных задач, постепенно

приведет к существенному сокращению надежности работы всей системы, а также может

привести к аварийным отключениям потребителей тепла.

Для поддержания требуемых у потребителей объемов теплоносителя, учитывая

фактическое техническое состояние и высокую степень износа установленного котельного

оборудования и тепловых сетей, а также для решения задачи по минимизации затрат на

теплоснабжение в расчете на каждого потребителя в долгосрочной перспективе, требуется

реконструкция и техническое перевооружение рассматриваемых объектов.

12.1. Оценка финансовых потребностей для осуществления строительства,

реконструкции технического перевооружения и (или) модернизацию источников

тепловой энергии и тепловых сетей

Предлагаемый перечень мероприятий и размер необходимых инвестиций в

реконструкцию, техническое перевооружение и строительство источников тепловой

энергии, а также потребности на выполнение работ по строительству и реконструкции

тепловых сетей по годам рассматриваемого периода, представлен в таблицах 12.1-12.3 с

указанием стоимости мероприятий в ценах соответствующих лет. Объемы инвестиций и

источники финансирования мероприятий носят прогнозный характер и определяются при

утверждении в установленном порядке инвестиционных программ организаций,

оказывающих услуги в сфере теплоснабжения.

«ǽ

Страница 277

Обосновывающие материалы к схеме теплоснабжения городского округа Лобня Московской области на период до 2035 года

Таблица 12.1 Перечень мероприятий и объемы инвестиций в источники теплоснабжения

Стоимость реализации мероприятия в ценах соответствующего года, тыс. руб., без НДС

№

Наименование

Источник

В ценах

2026-

2031-

п/п

мероприятия

финансирования

2019 года

2020

2021

2022

2023

2024

2025

Всего

2030

2035

Реконструкция

котельной РТС Лобня

Бюджетные

(Замена двух котельных

средства/

агрегатов ПТВМ-30М и

706215

409584,65

819169,3

Амортизационные

установка

отчисления

дополнительных двух

котлов ПТВМ- 30М)

Амортизационные

Реконструкция

отчисления

котельной РТС Красная

тарифе на тепловую

поляна

(Замена двух

энергию,

котельных

агрегатов

72900

5500

33700

72900

инвестиционная

ПТВМ-30М и установка

составляющая

дополнительного котла

тарифе на тепловую

ПТВМ-30М)

энергию

Реконструкция

котельной Калинина

(Реконструкция

котельной при

Бюджетные

достижении

средства/

91101,74

115600,59

115600,6

нормативного срока

Амортизационные

службы оборудования с

отчисления

заменой основного и

вспомогательного

оборудования)

Реконструкция

котельной мкр.

Бюджетные

«Луговаяª (Замена двух

средства/

79400

5500

36950

79400

паровых котлов ДЕ

Амортизационные

16/14 на три

отчисления

водогрейных котла)*

Реконструкция

Бюджетные

котельной Луговая

средства/

5335,85

6770,75

(Реконструкция

Амортизационные

котельной при

отчисления

«ǽ

Страница 278

Стоимость реализации мероприятия в ценах соответствующего года, тыс. руб., без НДС

№

Наименование

Источник

В ценах

2026-

2031-

п/п

мероприятия

финансирования

2019 года

2020

2021

2022

2023

2024

2025

Всего

2030

2035

достижении

нормативного срока

службы оборудования с

заменой основного и

вспомогательного

оборудования)

Реконструкция

котельной П. Морозова

(Реконструкция

котельной при

Бюджетные

достижении

средства/

13496,55

17126,01

нормативного срока

Амортизационные

службы оборудования с

отчисления

заменой основного и

вспомогательного

оборудования)

Реконструкция

Бюджетные

котельной мкр. Москвич

средства/

(Установка

23618,97

27396,66

Амортизационные

дополнительного

отчисления

котельного агрегата)

Реконструкция

котельной ЗАО «ЛЗСФª

Бюджетные

(Замена котла ДКВР

средства/

6,5/13 на ДЕ 10-14 и

45773,2

50446,08

Амортизационные

установка

отчисления

дополнительного котла

ДЕ 10-14)

Реконструкция

котельной мкр.

"Катюшкиª (юг)

Бюджетные

(Реконструкция

средства/

котельной при

388418,3

510639,82

510639,8

Амортизационные

достижении

отчисления

нормативного срока

службы оборудования с

заменой основного и

«ǽ

Страница 279

Стоимость реализации мероприятия в ценах соответствующего года, тыс. руб., без НДС

№

Наименование

Источник

В ценах

2026-

2031-

п/п

мероприятия

финансирования

2019 года

2020

2021

2022

2023

2024

2025

Всего

2030

2035

вспомогательного

оборудования)

Реконструкция

котельной БМК-7,5

(Реконструкция

котельной для

устранения дефицита

Бюджетные

мощности и при

средства/

42307,51

16686,06

38934,14

55620,2

достижении

Амортизационные

нормативного срока

отчисления

службы оборудования с

заменой основного и

вспомогательного

оборудования)

Строительство

Плата за

котельной "Северные

228302,3

300140,96

300141

подключение

дали" (К-1)

Строительство

Плата за

котельной К-3

28185,47

32693,54

подключение

(Хлебозавод)

Строительство

котельной К-4 (для

Плата за

предприятия

13529,02

15692,9

подключение

железнодорожного

транспорта)

Амортизационные

отчисления

Восстановление

тарифе на тепловую

резервного топливного

энергию,

30000

2050

27950

30000

хозяйства РТС Красная

инвестиционная

поляна

составляющая

тарифе на тепловую

энергию

Восстановление

Амортизационные

резервного топливного

отчисления

45000

2050

42950

45000

хозяйства для котельной

тарифе на тепловую

«ǽ

Страница 280

Стоимость реализации мероприятия в ценах соответствующего года, тыс. руб., без НДС

№

Наименование

Источник

В ценах

2026-

2031-

п/п

мероприятия

финансирования

2019 года

2020

2021

2022

2023

2024

2025

Всего

2030

2035

мощностью 90 Гкал/час

энергию,

РТС Лобня

инвестиционная

составляющая

тарифе на тепловую

энергию

Установка прибора

Бюджетные

учета тепловой энергии

средства/

200

220,42

на котельной ЗАО

Амортизационные

«ЛЗСФª (1 шт.)

отчисления

Установка

приборов

учета тепловой энергии

Бюджетные

на

источниках

средства/

1400

1542,92

теплоснабжения УМП

Амортизационные

«Лобненская теплосетьª

отчисления

(7 шт.)

Установка прибора

Бюджетные

учета тепловой энергии

средства/

200

220,42

на котельной ОАО

Амортизационные

«РЖДª (1 шт.)

отчисления

Таблица 12.2 Перечень мероприятий и объемы инвестиций тепловые сети

Стоимость реализации мероприятия в ценах соответствующего года, тыс. руб., без НДС (с учетом индексов

Источник

№

Наименование

В ценах

МЭР)

финансиров

п/п

мероприятия

2019 года

2026-

2031-

ания

2020

2021

2022

2023

2024

2025

Всего

2030

2035

Амортизаци

онные

отчисления

в тарифе на

Реконструкция сетей

тепловую

32446,24

3244,2

7300,5

32446,24

теплоснабжения:

энергию,

инвестицио

нная

составляющ

ая в тарифе

«ǽ

Страница 281

Стоимость реализации мероприятия в ценах соответствующего года, тыс. руб., без НДС (с учетом индексов

Источник

№

Наименование

В ценах

МЭР)

финансиров

п/п

мероприятия

2019 года

2026-

2031-

ания

2020

2021

2022

2023

2024

2025

Всего

2030

2035

на

тепловую

энергию

Реконструкция

внутриквартальной сетей

теплоснабжения к

жилым домам по ул.

Циолковского, д.1, д.3;

ул. Авиационная, д.2„ д.4

1.1.

бесканальная прокладка

5671

из труб в ППУ0ПЭ

изоляции (Ду 125 мм

130м., Ду 100 мм 330м.,

Ду80 мм 290м., Ду65 мм

130м., Ду50 мм 590м.,

Ду40мм 076 м.)

Реконструкция сетей

теплоснабжения

(отопление и ГВС)

бесканальная прокладка

1.2.

из труб в ППУ0ПЭ

4309,73

изоляции от ТК23 до ж/д.

Молодежная, д.6,(Ду

50мм0169 м, Ду

65мм0169м.)

Реконструкция сетей

теплоснабжения

(отопление) от

магистрального

трубопровода мкр0на

1.3.

«Москвичª к жилым

5132,52

домам ул. Дружбы, д.1,

д.3, ул. Победы, д.8, д.10

бесканальная прокладка

из труб в ППУ0ПЭ

изоляции (Ду50 126,5 м;

«ǽ

Страница 282

Стоимость реализации мероприятия в ценах соответствующего года, тыс. руб., без НДС (с учетом индексов

Источник

№

Наименование

В ценах

МЭР)

финансиров

п/п

мероприятия

2019 года

2026-

2031-

ания

2020

2021

2022

2023

2024

2025

Всего

2030

2035

Ду100 250м)

Реконструкция сетей

теплоснабжения

(отопление) от

магистрального

трубопровода мкр0на

«Москвичª к жилым

1.4.

домам ул. Мирная, д.6,

4849,85

Дружбы, д.4, Ленина,

д.33, д.35 бесканальная

прокладка из труб в

ППУ0ПЭ изоляции

(Ду65 240м ; Ду100

228м)

Реконструкция сетей

теплоснабжения

(отопление) от

магистрального

трубопровода мкр0на

«Москвичª к жилым

1.5.

домам от Монтажников,

5258,66

д.4, д.2, д.8, д.6, Ленина,

д.43, д.45 бесканальная

прокладка из труб в

ППУ0ПЭ изоляции

(Ду50 56 м.; Ду100 442

м)

Реконструкция сетей

теплоснабжения

(отопление) от

магистрального

1.6.

трубопровода мкр0на

4404,62

«Москвичª к жилым

домам ул. Мирная, д.12,

д.10, Ленина, д.41, д.39

бесканальная прокладка

«ǽ

Страница 283

ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГО ЛОБНЯ МОСКОВСКОЙ ОБЛАСТИ НА ПЕРИОД ДО 2035 ГОДА - часть 13
