Схемы теплоснабжения МО «Заневское городское поселение» Всеволожского района Ленинградской на период до 2032 года

1.3.4.

Типы и количество секционирующей и регулирующей арматуры на

тепловых сетях

При подземной прокладке запорная арматура на тепловых сетях установлена в

тепловых камерах. Расстояние между соседними секционирующими задвижками определяет

время опорожнения и заполнения участка, следовательно, влияет на время ремонта и

восстановления участка тепловой сети. При возникновении аварии или инцидента величина

отключенной тепловой нагрузки также зависит от количества и места установки

секционирующих задвижек.

На тепловых сетях установлена ручная клиновая запорная арматура.

Электроприводная запорно-регулирующая арматура на балансе энергоснабжающей

организации отсутствует.

1.3.5.

Типы и строительные особенности тепловых камер и павильонов

Для обслуживания отключающей арматуры при подземной прокладке на сетях

установлены теплофикационные камеры. В тепловой камере установлены стальные

задвижки, спускные и воздушные устройства, требующие постоянного доступа и

обслуживания. Тепловые камеры выполнены в основном из сборных железобетонных

конструкций, оборудованных приямками, воздуховыпускными и сливными устройствами.

Строительная часть камер выполнена из сборного железобетона. Днище камеры устроено с

уклоном в сторону водосборного приямка. В перекрытии оборудовано два или четыре люка.

Конструкции смотровых колодцев выполнены по соответствующим чертежам и

отвечают требованиям ГОСТ 8020-90 и ТУ 5855-057-03984346-2006.

1.3.6.

Графики регулирования отпуска тепла в тепловые сети с анализом их

обоснованности

На источниках тепловой энергии Заневского городского поселения осуществляется

качественное регулирование отпуска тепловой энергии путем изменения температуры

теплоносителя в подающем трубопроводе сетевой воды при сохранении постоянным

количества (расхода) теплоносителя, циркулирующего в системе теплоснабжения.

Изменение температуры теплоносителя в подающем трубопроводе осуществляется согласно

определенным для каждого источника температурным графикам.

Практически на всех котельных Заневского городского поселения (кроме котельной

№40 ООО «СМЭУ «Заневка») отпуск тепловой энергии осуществляется по температурному

графику 95-70 ℃. На котельной №40 ООО «СМЭУ «Заневка» отпуск тепловой энергии

ведется по двум температурным графикам: 110-70 ℃ и 95-70 ℃. В системе теплоснабжения

АО «Теплосеть СПб» температурный график 150-70 ℃. В системе теплоснабжения ООО

«ТК Мурино» температурный график 95-70 ℃.

1.3.7.

Фактические температурные режимы отпуска тепла в тепловые сети и

их соответствие утвержденным графикам регулирования отпуска тепла в тепловые
сети

Фактические температурные режимы отпуска тепла в тепловые сети соответствуют

расчетным.

1.3.8.

Гидравлические режимы тепловых сетей и пьезометрические графики

Пьезометрические графики и результаты гидравлического расчета систем

теплоснабжения котельных Заневского ГП представлены на рисунках ниже.

В результате проведенных расчетов можно сделать следующие выводы:

Располагаемый напор на источниках тепловой энергии достаточен для

обеспечения требуемых напоров у потребителей.

В зонах действия источников тепловой энергии АО «Теплосеть СПб»,

ГУП «ТЭК СПб» и ООО «СМЭУ «Заневка» по всем основным тепловым

магистралям имеется резерв по пропускной способности для

подключения новых потребителей.

Превышение рекомендованных значений допускается, однако, это влечет за

собой увеличение расхода электроэнергии на привод насосного оборудования.

Как и в случае с удельными потерями давления, допустимые значения

скоростей не регламентируются. Существующие рекомендации устанавливают

диапазон оптимальных скоростей от 0,3 м/с до 1,5 м/с. При уменьшении скорости

будут расти тепловые потери, при увеличении – гидравлические.

1.3.9.

Статистика отказов тепловых сетей

На тепловых сетях, находящихся на балансе ООО «СМЭУ «Заневка» по

данным теплоснабжающей организации за 2017 год отказов не было.

Количество отказов и восстановлений (аварийно-восстановительных

ремонтов) тепловых сетей АО «Теплосеть СПб» за 2017 г. составило 0 случаев.

На тепловых сетях, находящихся на балансе ГУП «ТЭК СПб» по данным

теплоснабжающей организации за 2017 год отказов не было.

Данные

по

количеству

отказов

восстановлений

(аварийно-

восстановительных ремонтов) тепловых сетей ООО «ТК Мурино» отсутствуют.

Данные

по

количеству

отказов

восстановлений

(аварийно-

восстановительных ремонтов) тепловых сетей ООО «Энергия» отсутствуют.

1.3.10.

Статистика восстановлений (аварийно- восстановительных

ремонтов) тепловых сетей и среднее время, затраченное на восстановление
работоспособности тепловых сетей

Среднее время, затраченное на восстановление работоспособности тепловых

сетей, не превышает нормативные сроки ликвидации повреждений на тепловых

сетях, установленные постановлением Правительства Ленинградской области №177

от 19 июня 2008 года «Об утверждении Правил подготовки и проведения

отопительного сезона в Ленинградской области».

1.3.11.

Описание процедур диагностики состояния тепловых сетей и

планирования капитальных (текущих) ремонтов

Диагностика состояния тепловых сетей производится на основании

гидравлических испытаний тепловых сетей, проводимых ежегодно. По результатам

испытаний составляется акт проведения испытаний, в котором фиксируются все

обнаруженные при испытаниях дефекты на тепловых сетях.

Планирование текущих и капитальных ремонтов производится исходя из

нормативного срока эксплуатации и межремонтного периода объектов системы

теплоснабжения, а также на основании выявленных при гидравлических испытаниях

дефектов.

1.3.12.

Описание периодичности и соответствия техническим

регламентам и иным обязательным требованиям процедур летних ремонтов с
параметрами и методами испытаний (гидравлических, температурных, на
тепловые потери) тепловых сетей

Согласно п. 6.82 МДК 4-02.2001 «Типовая инструкция по технической

эксплуатации тепловых сетей систем коммунального теплоснабжения»:

Тепловые сети, находящиеся в эксплуатации, должны подвергаться

следующим испытаниям:

−

гидравлическим испытаниям с целью проверки прочности и плотности

трубопроводов, их элементов и арматуры;

−

испытаниям на максимальную температуру теплоносителя для

выявления дефектов трубопроводов и оборудования тепловой сети, контроля за их

состоянием, проверки компенсирующей способности тепловой сети;

−

испытаниям на тепловые потери для определения фактических

тепловых потерь теплопроводами в зависимости от типа строительно-изоляционных

конструкций, срока службы, состояния и условий эксплуатации;

−

испытаниям на гидравлические потери для получения гидравлических

характеристик трубопроводов;

−

испытаниям на потенциалы блуждающих токов (электрическим

измерениям для определения коррозионной агрессивности грунтов и опасного

действия блуждающих токов на трубопроводы подземных тепловых сетей).

Все виды испытаний должны проводиться раздельно. Совмещение во

времени двух видов испытаний не допускается.

На каждый вид испытаний должна быть составлена рабочая программа,

которая утверждается главным инженером.

За два дня до начала испытаний утвержденная программа передается

диспетчеру ОЭТС и руководителю источника тепла для подготовки оборудования и

установления требуемого режима работы сети.

Рабочая программа испытания должна содержать следующие данные:

−

задачи и основные положения методики проведения испытания;

−

перечень подготовительных, организационных и технологических

мероприятий;

−

последовательность отдельных этапов и операций во время испытания;

−

режимы работы оборудования источника тепла и тепловой сети (расход

и параметры теплоносителя во время каждого этапа испытания);

−

схемы работы насосно-подогревательной установки источника тепла

при каждом режиме испытания;

−

схемы включения и переключений в тепловой сети;

−

сроки проведения каждого отдельного этапа или режима испытания;

−

точки наблюдения, объект наблюдения, количество наблюдателей в

каждой точке;

−

оперативные средства связи и транспорта;

−

меры по обеспечению техники безопасности во время испытания;

−

список ответственных лиц за выполнение отдельных мероприятий.

Гидравлическое испытание на прочность и плотность тепловых сетей,

находящихся в эксплуатации, должно быть проведено после капитального ремонта

до начала отопительного периода. Испытание проводится по отдельным отходящим

от источника тепла магистралям при отключенных водонагревательных установках

источника тепла, отключенных системах теплопотребления, при открытых

воздушниках на тепловых пунктах потребителей. Магистрали испытываются

целиком или по частям в зависимости от технической возможности обеспечения

требуемых параметров, а также наличия оперативных средств связи между

диспетчером, персоналом источника тепла и бригадой, проводящей испытание,

численности персонала, обеспеченности транспортом.

Каждый участок тепловой сети должен быть испытан пробным давлением,

минимальное значение которого должно составлять 1,25 рабочего давления.

Значение рабочего давления устанавливается техническим руководителем ОЭТС в

соответствии с требованиями Правил устройства и безопасной эксплуатации

трубопроводов пара и горячей воды.

Максимальное значение пробного давления устанавливается в соответствии

с указанными правилами и с учетом максимальных нагрузок, которые могут принять

на себя неподвижные опоры.

В каждом конкретном случае значение пробного давления устанавливается

техническим руководителем в допустимых пределах, указанных выше.

При гидравлическом испытании на прочность и плотность давление в самых

высоких точках тепловой сети доводится до значения пробного давления за счет

давления, развиваемого сетевым насосом источника тепла или специальным

насосом из опрессовочного пункта.

При испытании участков тепловой сети, в которых по условиям профиля

местности сетевые и стационарные опрессовочные насосы не могут создать

давление, равное пробному, применяются передвижные насосные установки и

гидравлические прессы.

Длительность испытаний пробным давлением устанавливается главным

инженером, но должна быть не менее 10 минут с момента установления расхода

подпиточной воды на расчетном уровне. Осмотр производится после снижения

пробного давления до рабочего.

Тепловая сеть считается выдержавшей гидравлическое испытание на

прочность и плотность, если при нахождении ее в течение 10 мин под заданным

пробным давлением значение подпитки не превысило расчетного.

Температура воды в трубопроводах при испытаниях на прочность и

плотность не должна превышать 40 °С.

Периодичность проведения испытания тепловой сети на максимальную

температуру теплоносителя определяется руководителем.

Температурным испытаниям должна подвергаться вся сеть от источника

тепла до тепловых пунктов систем теплопотребления.

Температурные испытания должны проводиться при устойчивых суточных

плюсовых температурах наружного воздуха.

За максимальную температуру следует принимать максимально

достижимую температуру сетевой воды в соответствии с утвержденным

температурным графиком регулирования отпуска тепла на источнике.

Температурные испытания тепловых сетей, находящихся в эксплуатации

длительное время и имеющих ненадежные участки, должны проводиться после

ремонта и предварительного испытания этих сетей на прочность и плотность, но не

позднее чем за 3 недели до начала отопительного периода.

Температура воды в обратном трубопроводе при температурных испытаниях

не должна превышать 90°С. Попадание высокотемпературного теплоносителя в

обратный трубопровод не допускается во избежание нарушения нормальной работы

сетевых насосов и условий работы компенсирующих устройств.

Для снижения температуры воды, поступающей в обратный трубопровод,

испытания проводятся с включенными системами отопления, присоединенными

через

смесительные

устройства

(элеваторы,

смесительные

насосы)

водоподогреватели, а также с включенными системами горячего водоснабжения,

присоединенными по закрытой схеме и оборудованными автоматическими

регуляторами температуры.

На время температурных испытаний от тепловой сети должны быть

отключены:

−

отопительные системы детских и лечебных учреждений;

−

неавтоматизированные

системы

горячего

водоснабжения,

присоединенные по закрытой схеме;

−

системы горячего водоснабжения, присоединенные по открытой схеме;

−

отопительные системы с непосредственной схемой присоединения;

−

калориферные установки.

Отключение тепловых пунктов и систем теплопотребления производится

первыми со стороны тепловой сети задвижками, установленными на подающем и

обратном трубопроводах тепловых пунктов, а в случае неплотности этих задвижек

– задвижками в камерах на ответвлениях к тепловым пунктам. В местах, где

задвижки не обеспечивают плотности отключения, необходимо устанавливать

заглушки.

Испытания по определению тепловых потерь в тепловых сетях должны

проводиться один раз в пять лет на магистралях, характерных для данной тепловой

сети по типу строительно-изоляционных конструкций, сроку службы и условиям

эксплуатации, с целью разработки нормативных показателей и нормирования

эксплуатационных тепловых потерь, а также оценки технического состояния

тепловых сетей. График испытаний утверждается техническим руководителем.

Испытания по определению гидравлических потерь в водяных тепловых

сетях должны проводиться один раз в пять лет на магистралях, характерных для

данной тепловой сети по срокам и условиям эксплуатации, с целью определения

эксплуатационных гидравлических характеристик для разработки гидравлических

режимов, а также оценки состояния внутренней поверхности трубопроводов.

График испытаний устанавливается техническим руководителем.

Испытания тепловых сетей на тепловые и гидравлические потери проводятся

при отключенных ответвлениях тепловых пунктах систем теплопотребления.

При проведении любых испытаний абоненты за три дня до начала испытаний

должны быть предупреждены о времени проведения испытаний и сроке отключения

систем теплопотребления с указанием необходимых мер безопасности.

Предупреждение вручается под расписку ответственному лицу потребителя.

Должны быть организованы техническое обслуживание и ремонт тепловых

сетей.

Ответственность за организацию технического обслуживания и ремонта

несет административно-технический персонал, за которым закреплены тепловые

сети.

Объем технического обслуживания и ремонта должен определяться

необходимостью поддержания работоспособного состояния тепловых сетей.

При техническом обслуживании следует проводить операции контрольного

характера (осмотр, надзор за соблюдением эксплуатационных инструкций,

технические испытания и проверки технического состояния) и технологические

операции восстановительного характера (регулирование и наладка, очистка, смазка,

замена вышедших из строя деталей без значительной разборки, устранение

различных мелких дефектов).

Основными видами ремонтов тепловых сетей являются капитальный и

текущий ремонты.

При капитальном ремонте должны быть восстановлены исправность и

полный или близкий к полному, ресурс установок с заменой или восстановлением

любых их частей, включая базовые.

При текущем ремонте должна быть восстановлена работоспособность

установок, заменены и восстановлены отдельные их части.

Система технического обслуживания и ремонта должна носить

предупредительный характер.

При планировании технического обслуживания и ремонта должен быть

проведен расчет трудоемкости ремонта, его продолжительности, потребности в

персонале, а также материалах, комплектующих изделиях и запасных частях.

На все виды ремонтов необходимо составить годовые и месячные планы.

Годовые планы ремонтов утверждает главный инженер.

Планы ремонтов тепловых сетей организации должны быть увязаны с

планом ремонта оборудования источников тепла.

В системе технического обслуживания и ремонта должны быть

предусмотрены:

−

подготовка технического обслуживания и ремонтов;

−

вывод оборудования в ремонт;

−

оценка технического состояния тепловых сетей и составление

дефектных ведомостей;

−

проведение технического обслуживания и ремонта;

−

приемка оборудования из ремонта;

−

контроль и отчетность о выполнении технического обслуживания и

ремонта.

Организационная структура ремонтного производства, технология

ремонтных работ, порядок подготовки и вывода в ремонт, а также приемки и оценки

состояния отремонтированных тепловых сетей должны соответствовать

нормативно-технической документации.

Процедуры летних ремонтов, параметры и методы испытаний тепловых

сетей (гидравлических, температурных, на тепловые потери), проводимые на

территории Заневского ГП соответствуют нормативно-технической документации.

1.3.13.

Нормативы технологических потерь при передаче тепловой

энергии (мощности), теплоносителя, включаемые в расчет отпущенных
тепловой энергии (мощности) и теплоносителя

Методика определения тепловых потерь через изоляцию трубопроводов

регламентируется приказом Минэнерго № 325 от 30 декабря 2008 года (с

изменениями от 1 февраля 2010 г.) «Об организации в Министерстве энергетики

Российской Федерации работы по утверждению нормативов технологических

потерь при передаче тепловой энергии».

К нормативам технологических потерь при передаче тепловой энергии

относятся потери и затраты энергетических ресурсов, обусловленные техническим

состоянием теплопроводов и оборудования и техническими решениями по

надежному обеспечению потребителей тепловой энергией и созданию безопасных

условий эксплуатации тепловых сетей, а именно:

- потери и затраты теплоносителя в пределах установленных норм;

- потери тепловой энергии теплопередачей через теплоизоляционные

конструкции теплопроводов и с потерями и затратами теплоносителя;

К нормируемым технологическим затратам теплоносителя относятся:

- затраты теплоносителя на заполнение трубопроводов тепловых сетей перед

пуском после плановых ремонтов и при подключении новых участков тепловых

сетей;

- технологические сливы теплоносителя средствами автоматического

регулирования теплового и гидравлического режима, а также защиты оборудования;

- технически обоснованные затраты теплоносителя на плановые

эксплуатационные испытания тепловых сетей и другие регламентные работы.

К нормируемым технологическим потерям теплоносителя относятся

технически неизбежные в процессе передачи и распределения тепловой энергии

потери теплоносителя с его утечкой через неплотности в арматуре и трубопроводах

тепловых сетей в пределах, установленных правилами технической эксплуатации

электрических станций и сетей, а также правилами технической эксплуатации

тепловых энергоустановок.

Затраты

теплоносителя,

обусловленные

его

сливом

средствами

автоматического регулирования и защиты, предусматривающими такой слив,

определяются конструкцией указанных приборов.

Затраты теплоносителя при проведении плановых эксплуатационных

испытаний тепловых сетей и других регламентных работ включают потери

теплоносителя при выполнении подготовительных работ, отключении участков

трубопроводов, их опорожнении и последующем заполнении.

Нормирование затрат теплоносителя на указанные цели производится с

учетом регламентируемой нормативными документами периодичности проведения

эксплуатационных испытаний и других регламентных работ и утвержденных

эксплуатационных норм затрат для каждого вида испытательных и регламентных

работ в тепловых сетях для данных участков трубопроводов.

Нормативы технологических потерь при передаче тепловой энергии в

тепловых сетях Заневского городского поселения представлены в таблице 12.

Таблица 12. Нормативы технологических потерь при передаче тепловой энергии в
тепловых сетях АО «Теплосеть СПБ» на 2017год

Наименование

системы

теплоснабжения

АО

«Теплосеть»

ГУП « ТЭК

СПБ»

ООО «СМЭУ

«Заневка»

ООО

«ТК Мурино»

ООО

«Энергия»

2017

Годовые затраты и

потери

теплоносителя, м

(т)

60571,37

н/д

Годовые затраты и

потери тепловой

энергии, Гкал

13787,32

108

5984,115

н/д

1.3.14.

Фактические потери тепловой энергии и теплоносителя при

передаче тепловой энергии и теплоносителя по тепловым сетям за последние
3 года

Тепловые потери в тепловых сетях за 2013-2017 года представлены в таблице 13.

Таблица 13. Потери тепловой энергии в тепловых сетях

Наименование

СЦТ

Ед.

изм.

2013

2014

2015

2016

2017

СЦТ

ГУП «ТЭК СПБ»

Гкал

29,3

27,3

34,9

28,6

29,4

СЦТ

«АО Теплосеть»

Гкал

н/д

5925

СЦТ ООО

«ТК Мурино»

Гкал

н/д

228,95

СЦТ

ООО«Энергия»

Гкал

н/д

407

СЦТ ООО «СМЭУ

«Заневка»

Гкал

н/д

3988,25

1.3.15.

Предписания надзорных органов по запрещению дальнейшей

эксплуатации участков тепловой сети и результаты их исполнения

Предписания надзорных органов по запрещению дальнейшей эксплуатации

участков тепловой сети отсутствуют.

1.3.16.

Типы

присоединений

теплопотребляющих

установок

потребителей к тепловым сетям

Схема присоединения системы отопления потребителей к тепловым сетям

для АО «Теплосеть СПб», ООО «ТК Мурино» и ООО «Энергия» выполнено по

независимой схеме, для ГУП «ТЭК СПб» и ООО «СМЭУ «Заневка» –

преимущественно на прямых параметрах.

Схема присоединения системы вентиляции потребителей к тепловым сетям

теплоснабжающих организаций выполнена на прямых параметрах.

Схема присоединения систем ГВС –закрытая с использованием

теплообменников.

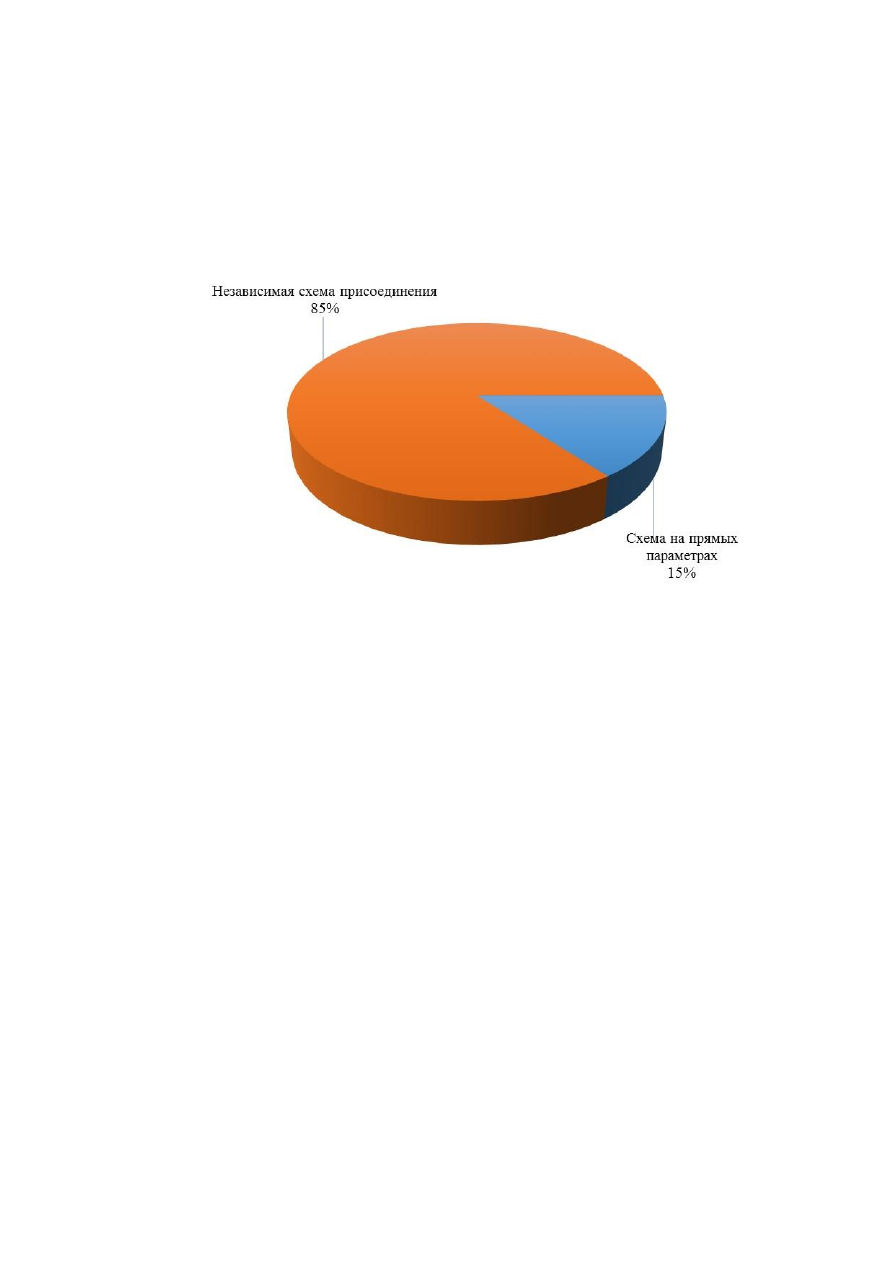

Диаграмма с распределением типов присоединения потребителей к

тепловым сетям в зонах действия источников основных теплоснабжающих

организаций представлена на рисунке 12.

Рисунок 16. Схема подключения потребителей к четырехтрубной системе

теплоснабжения

1.3.17.

Сведения о наличии коммерческого приборного учета тепловой

энергии, отпущенной из тепловых сетей потребителям

Учет тепловой энергии, отпускаемой источниками тепловой энергии

Заневского городского поселения, как правило, ведется по приборам коммерческого

учета, установленным на коллекторах котельных. А также по индивидуальным

приборам учета тепловой энергии, установленным в ИТП у потребителя.

Приборы учета отпуска тепловой энергии установлены на источниках ГУП

«ТЭК СПб», автономных котельных. На котельной ООО «СМЭУ «Заневка»

приборы учета тепловой энергии отсутствуют.

Большая часть ИТП проектно не оснащена приборами учета тепловой

энергии. В настоящее время при компоновке ИТП выполняется установка приборов

учета тепловой энергии. Установки приборов учета требуются в связи с разработкой

мероприятий по энергосбережению и повышению эффективности работы систем

теплоснабжения.

1.3.18.

Анализ работы диспетчерских служб теплоснабжающих

(теплосетевых) организаций и используемых средств автоматизации,
телемеханизации и связи

Диспетчеризация на котельных обеспечивается по средствам телефонной

связи. Сообщения об утечках и авариях на сетях поступают в теплосетевую

организацию от жителей города и обслуживающего персонала.

1.3.19.

Уровень автоматизации и обслуживания центральных

тепловых пунктов, насосных станций

В системе теплоснабжения центральные тепловые пункты и насосные

станции отсутствуют.

1.3.20.

Сведения о наличии защиты тепловых сетей от превышения

давления

Защита тепловых сетей от превышения давления на сетях по данным

теплоснабжающих организаций в Заневском городском поселении отсутствует.

1.3.21.

Перечень выявленных бесхозяйных тепловых сетей и

обоснование выбора организации, уполномоченной на их эксплуатацию

В случае обнаружения бесхозяйных тепловых сетей решение по выбору

организации, уполномоченной на эксплуатацию бесхозяйных тепловых сетей,

регламентировано статьей 15, пункт 6 Федерального закона "О теплоснабжении" от

27 июля 2010 года № 190-ФЗ.

В случае выявления тепловых сетей, не имеющих эксплуатирующей

организации орган местного самоуправления поселения или городского округа до

признания права собственности на указанные бесхозяйные тепловые сети в течение

тридцати дней с даты их выявления обязан определить теплосетевую организацию,

тепловые сети которой непосредственно соединены с указанными бесхозяйными

тепловыми сетями, или единую теплоснабжающую организацию в системе

теплоснабжения, в которую входят указанные бесхозяйные тепловые сети и которая

осуществляет содержание и обслуживание указанных бесхозяйных тепловых сетей.

Орган регулирования обязан включить затраты на содержание и обслуживание

бесхозяйных тепловых сетей в тарифы соответствующей организации на следующий

период регулирования.

Таблица 14. Перечень бесхозяйственных тепловых сетей, передаваемых в

эксплуатацию ГУП «ТЭК СПБ»

№

п/п

Адрес

(местоположение )

тепловой сети

Описание границ тепловой сети

Протяженность L

(п.м.)

Диаметр труб (мм)

Дер. Заневка, д.50

От котельной до

многоквартирного жилого дома

№50 в дер. Заневка

ЦО 44/ ГВС 49

ЦО 80/ ГВС 50, 80

Таблица 15. Перечень бесхозяйственных тепловых сетей, передаваемых в

эксплуатацию ООО «СМЭУ «Заневка»

№

п/п

Адрес

(местоположение )

тепловой сети

Описание границ тепловой сети

Протяженность L

(п.м.)

Диаметр труб (мм)

г.п. Янино-1,

ул. Новая

Тепловые сети от ТК-6 до

жилых домов №№ 16,16/1,16/2

236

219, 159

г.п. Янино-1,

Тепловые сети от ТК №4 до

МКД №8 по ул. Кольцевая

н/д

г.п. Янино-1,

ул. Новая 14А,

участок 14А

Внеплощадочные тепловые

сети, от ТК-8 до УТ-1, от УТ-1

до ИТП МКД

127,68

159, 133

1.3.22.

Данные энергетических характеристик тепловых сетей (при их

наличии)

Данные энергетических характеристик тепловых сетей отсутствуют.

1.4.

Зоны действия источников тепловой энергии

Зоны действия представлены на рисунках 17-21.

Рисунок 17. Зона действия и тепловые сети котельной ГУП «ТЭК СПБ»

1.5.

Тепловые нагрузки потребителей тепловой энергии, групп

потребителей тепловой энергии в зонах действия источников тепловой
энергии

1.5.1.

Значения спроса на тепловую мощность в расчетных элементах

территориального деления

Расчетная температура наружного воздуха для проектирования отопления,

вентиляции и ГВС для Заневского городского поселения составляет минус 28°С.

Средняя температура отопительного сезона (принята средней за пять лет,

согласно данным метеорологических служб) составляет минус 1,3°С.

Продолжительность отопительного сезона – 213 суток.

В результате анализа перечня потребителей тепловой энергии от источников

централизованного теплоснабжения на территории Заневского городского

поселения были получены значения потребления тепловой энергии в расчетных

элементах территориального деления и в зонах действия источников тепловой

энергии при расчетных температурах наружного воздуха, представленные в

таблице 16.

Как следует из таблицы, основную часть тепловой нагрузки (более 88%) в

населенных пунктах составляет нагрузка отопления.

Таблица 16. Тепловые нагрузки потребителей систем централизованного
теплоснабжения

Источник

Тепловая нагрузка, Гкал/ч

Отопление

Вентиляция

ГВС макс.

ООО «СМЭУ «Заневка»

Котельная №10

1,71

0,00

0,68

Котельная №40

5,96

0,00

7,72

ГУП «ТЭК СПб»

Групповая котельная

1,06

0,00

0,14

ОАО "Тепловая сеть"

ТЭЦ-5

71,31

7,91

44,54

ООО "ТК Мурино"

Автономная котельная

4,21

1,05

3,17

ООО «Северная Компания»

Автономная котельная

4,55

0,22

3,49

ООО "Энергогазмонтаж"

Котельная блок А,Д,Е

3,48

0,00

2,77

ООО " Энергия"

Котельная №1, №2*

9,59

0,17

5,45

Итого по Заневскому ГП

101,87

9,18

67,96

*Сетий котельной №1 и №2 компании ООО «Энергия» закольцованы

Схемы теплоснабжения МО «Заневское городское поселение» Всеволожского района Ленинградской на период до 2032 года - часть 4
