измерительные приборы. В качестве предохранительного устройства
деаэраторы
комплектуются комбинированными гидрозатворами,
предохраняющими деаэраторы как от превышения давления вверх
допустимого, так и от переполнения бака. Сведения об оборудовании
приведены в таблице 1-12.
Таблица
1-12. Характеристика установки деаэраторов угольной
Анадырской ТЭЦ
Диспетчерское
Тип, марка, модель, заводской
наименование, цех
номер, дата изготовления,
Год ввода в эксплуатацию
(подразделение)
производитель (изготовитель)
Деаэратор
смешивающий
ДСП-225 №1917 Предприятие п/я А-
1986
повышенного давления
7413 г.Барнаул
ДСП - 1
Деаэратор
смешивающий
ДСП-225 №1917 Предприятие п/я А-
1986
повышенного давления
7413 г.Барнаул
ДСП - 2
Деаэратор
смешивающий
ДСА - 1
1986
атмосферного давления
ДСА - 1
Деаэратор
смешивающий
ДСА - 2
1986
атмосферного давления
ДСА - 2
Источник: АО «Чукотэнерго».
Газомоторная ТЭЦ
Умягченная вода после водоподготовительной установки поступает в
вакуумную деаэрационную установку. Установка состоит из двух
вакуумных деаэраторов (ДВ-1,2) «ДВ-25» с охладителями выпара (ОВ-1,2)
«ОВВ-2», двух пластинчатых подогревателей умягченной воды
-
подогревателей очищенной воды
(ПОВ-1,2), четырех водокольцевых
вакуумных насосов
(НВВ-1,2,3,4) и двух баков-аккумуляторов
деаэрированной воды
(БА-1,2)
общим объемом
200
м3.
Производительность одного деаэратора 7-30 м3/ч.
Умягченная вода проходит через пластинчатый подогреватель ПОВ,
где нагревается до -45°С и через регулятор уровня поступает на верхнюю
тарелку деаэраторной колонны и стекает вниз. В нижнюю часть колонны
41
подается греющая вода. В качестве греющей воды используется прямая
сетевая вода с температурой 135-80°С. Попадая в вакуум, греющая вода
вскипает; пар движется в противоположном направлении к потоку
умягченной воды, догревая ее до температуры насыщения. При этом
происходит выделение из обрабатываемой воды коррозионно-активных
газов (кислорода и углекислого газа). Удаленные из обрабатываемой воды
газы вместе с выпаром отсасываются вакуумным насосом и сбрасываются
в дренаж. Деаэрированная вода с температурой ~55°С сливается в баки-
аккумуляторы. Для защиты от повторного заражения подпиточной воды
кислородом воздуха на трубопроводах перелива выполнены гидрозатворы.
Из баков-аккумуляторов деаэрированная вода насосами подпиточной воды
(НПВ-1,2,3)
«Grundfos TP
50-360/2» подается на подпитку теплосети.
Содержание кислорода в подпиточной воде
-
<30 мкг/л, углекислота
отсутствует.
Деаэрационно-подпиточная установка оборудована автоматическими
устройствами по регулированию уровня в баках-аккумуляторах,
температуры умягченной и деаэрированной воды, устройствами контроля
содержания растворенного кислорода и рН сетевой и подпиточной воды,
регулирования давления в обратной теплосети. Управление работой
регуляторов осуществляется с верхнего уровня автоматики. Количество и
марка деаэраторов, установленных на ГМ ТЭЦ представлена в таблице 1-
13.
Таблица 1-13. Данные по деаэраторам, установленных на ГМ ТЭЦ
Оборудование Наименование, характеристики,
Ед.
Количество
Марка
сорт, артикул
изм.
Деаэратор №1
шт.
1
ДВ-25
Деаэратор №2
шт.
1
ДВ-25
Источник: АО «Чукотэнерго».
Технические характеристики вакуумного деаэратора приведены в
таблице 1-14
42
Таблица 1-14. Технические данные деаэратора ДВ - 25
№
Наименование показателя
ДВ-25
1
Номинальная производительность, т/ч
25
2
Давление рабочее абсолютное, МПа (кгс/см2)
0,0075-0,05 (0,075-Ю,5)
Давление пробное избыточное при гидроиспытании,
3
0,2 (2)
МПа (кгс/см2)
4
Температура деаэрированной воды, °С
40-80
5
Температура теплоносителя, °С
70-180
6
Среда
вода, пар
7
Диапазон изменения производительности, % (т/ч)
30-120 (7-30)
8
Наружный диаметр корпуса, мм
816
9
Высота, мм
3000
10
Вместимость, м3
1,2
11
Масса, кг
666
Источник: АО «Чукотэнерго».
Насосное оборудование
Характеристика насосных агрегатов, установленных на Анадырской
ТЭЦ, приведена в таблице 1-15
Таблица 1-15. Характеристика насосных
агрегатов на
Анадырской
ТЭЦ
Подшипник
Мощн
Оборо
№
Наименование
Операт.
Напряж.
Ток,
ость,
ты
п/п
оборудования
обознач.
кВ
А
кВт
мин.
1
2
Турбиный цех
скольже
1.
ПЭН-1
2000
6
226
н/д
н/д
ния
Питательный
скольже
2.
ПЭН-2
2000
6
226
н/д
н/д
электронасос
ния
скольже
3.
ПЭН-3
2000
6
226
н/д
н/д
ния
4.
ЦН-1
315
6
38
1000
322
2322
5.
Циркуляционн
ЦН-2
315
6
38
1000
322
2322
ый насос
6.
ЦН-3
315
6
38
1000
322
2322
7.
ЦН-4
315
6
38
1000
322
2322
8.
СН-1
320
6
36,7
1480
322
2322
9.
СН-2
400
6
47
1500
322
2322
Сетевой насос
10.
СН-3
400
6
47
1500
322
2322
11.
СН-4
90
220/0,4
291/168
2930
314
2314
12.
СН-5
90
220/0,4
291/168
2930
314
2314
43
Подшипник
Мощн
Оборо
№
Наименование
Операт.
Напряж.
Ток,
ость,
ты
п/п
оборудования
обознач.
кВ
А
кВт
мин.
1
2
13.
КНТ-1а
75
0,4/0,66
136/78
2960
314
2314
14.
КНТ-1б
75
0,4/0,66
136/78
2960
314
2314
15.
КНТ-1в
55
0,4
110
2950
314
2314
16.
КНБ-1а
75
0,4/0,66
140/81
2950
317
2317
17.
Конденсатный
КНБ-1б
75
0,4/0,66
136/78
2960
314
2314
насос турбины
18.
КНТ-2а
55
0,4
110
2960
314
2314
19.
КНТ-2б
75
0,4/0,66
136/78
2960
314
2314
20.
КНТ-2в
75
0,4/0,66
140/81
2960
317
2317
21.
КНБ-2а
75
0,4/0,66
136/76
2960
314
2314
22.
КНБ-2б
55
0,4
110
2940
314
2314
23.
НСВТ-1
30
220/0,4
96/56
2940
Насос сырой
24.
воды турбины
НСВТ-2
30
220/0,4
96/56
2940
25.
НСВТ-3
18
0,4
40
3000
313
2313
26.
НПЖ-1
132
0,4/0,66
243/141
1470
317
2317
Насос
пожарный
27.
НПЖ-2
132
0,4/0,66
243/141
1470
317
2317
28.
НПТС-1
37
0,4
62
1500
313
2313
29.
Насос подпитки
НПТС-2
37
0,4
62
1500
313
2313
теплосети
30.
НПТС-3
22
220/0,4
72/41,5
2920
312
312
31.
НПТС-4
55
0,4
98
1500
313
2313
32.
Насос горячего
НГВ-1
30
0,4
56
3000
310
310
водоснабжения
33.
НГВ-2
30
0,4
60
3000
310
310
34.
НП-1
30
0,4
56
3000
310
310
Насос
перекачивающи
35.
НП-2
75
220/0,4
238/138
2920
316
2316
й
36.
НП-3
55
220/0,4
172/100
2940
314
2314
37.
НПВП-1
5,5
0,4
11
1500
180307
180307
Насос
пароводяных
38.
НПВП-2
5,5
0,4
11
1500
180307
180307
подогревателей
39.
НПВП-3
5,5
0,4
11
1500
180307
180307
40.
Насос сырой
НСВК-1
11
0,4
22
3000
180609
180609
воды котлов
41.
НСВК-2
11
0,4
22
3000
180609
180609
44
Подшипник
Мощн
Оборо
№
Наименование
Операт.
Напряж.
Ток,
ость,
ты
п/п
оборудования
обознач.
кВ
А
кВт
мин.
1
2
42.
Пусковой
ПМН-1
22
220/0,4
71,4/41,7
980
н/д
н/д
маслонасос
43.
ПМН-2
22
220/0,4
71,4/41,7
980
н/д
н/д
44.
НГО-1а
30
220/0,4
97/56
1470
н/д
н/д
Насос
45.
НГО-1б
30
220/0,4
103/59,3
1460
н/д
н/д
газоохладителе
й
46.
НГО-2а
30
220/0,4
103/59,3
1460
н/д
н/д
47.
НГО-2б
30
220/0,4
97/49
1465
н/д
н/д
48.
СНП-1
18,5
220/0,4
61/37
2910
310
180310
Сливной насос
подогревателей
49.
СНП-2
18,5
220/0,4
61/37
2910
310
180310
50.
НБЧВ-1
3,2
0,4
6,5
1500
н/д
н/д
Насос бака
чистых вод
51.
НБЧВ-2
3,2
0,4
6,5
1500
н/д
н/д
52.
Насос
НВПУ-1
н/д
0,4
н/д
н/д
н/д
н/д
валоповоротног
53.
о устройства
НВПУ-2
н/д
0,4
н/д
н/д
н/д
н/д
54.
МН-1а
2,2
220/0,4
8,7/5
1410
н/д
н/д
55.
МН-1б
2,2
0,4
5
1380
н/д
н/д
56.
Маслонасос
МН-2а
2,2
220/0,4
8,7/5
1410
н/д
н/д
ПЭН
57.
МН-2б
2,2
220/0,4
8,7/5
1410
н/д
н/д
58.
МН-3а
2,2
220/0,4
8,7/5
1410
н/д
н/д
59.
МН-3б
2,2
220/0,4
8,7/5
1410
н/д
н/д
Химический цех
60.
Насос
НДВ-1
18.5
0.4
36
2930
н/д
н/д
декарбонизован
61.
ной воды
НДВ-2
18.5
0.4
36
2930
н/д
н/д
Насос
62.
НПАФ-1
18.5
0.4
36
2930
н/д
н/д
промывки
Анионит
63.
НПАФ-2
18.5
0.4
36
2930
н/д
н/д
фильтра
64.
Насос
НПНФ-1
18.5
0.4
36
2930
н/д
н/д
промывки Н-
65.
катион.фильтра
НПНФ-2
18.5
0.4
36
2930
н/д
н/д
66.
НХОВ-1
18.5
0.4
36
2930
н/д
н/д
Насос
67.
хим.обессоленн
НХОВ-2
18.5
0.4
36
2930
н/д
н/д
ой воды
68.
НХОВ-3
5.5
0.4
10.5
3000
н/д
н/д
69.
Насос
НЗК-1
15
0.4
30
1500
н/д
н/д
45
Подшипник
Мощн
Оборо
№
Наименование
Операт.
Напряж.
Ток,
ость,
ты
п/п
оборудования
обознач.
кВ
А
кВт
мин.
1
2
загрязненного
70.
НЗК-2
15
0.4
30
1500
н/д
н/д
конденсата
71.
Насос
НДр-1
15
0.4
30
1460
н/д
н/д
дренажный
72.
(фильтров.зал)
НДр-2
11
0.4
22
1460
н/д
н/д
73.
Насос
НДр-1
3.8
0.4
6
1500
н/д
н/д
дренажный
74.
(склад кислоты)
НДр-2
3
0.4
6
1500
н/д
н/д
Вакуумный
75.
ВНК
5.5
0.4
11
1500
н/д
н/д
насос кислоты
76.
НДК-1
3
0.4
6.6
1420
н/д
н/д
Насос-дозатор
кислоты
77.
НДК-2
3
0.4
6.6
1420
н/д
н/д
Насос
78.
перекачки
НПГ
3
0.4
6.5
1420
н/д
н/д
гидрозина
79.
Насос
НПФ-1
5.5
0.4
11
2970
н/д
н/д
перекачки
80.
фосфата
НПФ-2
5.5
0.4
11
2970
н/д
н/д
Насос
81.
дренажный
НДрЩ
3
0.4
6
1500
н/д
н/д
(склад щелочи)
Насос
82.
НПС
3.8
0.4
8
1500
н/д
н/д
перекачки соли
83.
НПЩ-1
5.5
0.4
11
2970
н/д
н/д
84.
Насос
НПЩ-2
5.5
0.4
11
1500
н/д
н/д
перекачки
85.
щелочи
НДЩ-1
3
0.4
6
1500
н/д
н/д
86.
НДЩ-2
3
0.4
6
1500
н/д
н/д
87.
Насос-
НДЩск-1
0.25
0.4
0.5
1500
н/д
н/д
дозат.щелочи
88.
(склад щел.)
НДЩск-2
0.25
0.4
0.5
1500
н/д
н/д
89.
Насос-
НДАв-1
3
0.4
6.5
1420
н/д
н/д
дозат.аммиачно
90.
й воды
НДАв-2
3
0.4
6.5
1420
н/д
н/д
Багерная
91.
БН-1
75
0.4
139
1475
317
2317
Насос
92.
золоудаления
БН-2
75
0.4
144
1475
317
2317
93.
БН-3
75
0.4
138
1470
317
2317
Дренажный
94.
ДрН
8.5
0.4
16
1500
180609
180609
насос
Золоотвал
Насос чистой
95.
НОВ-1
90
0.4
169
1500
316
2316
воды-1
46
Подшипник
Мощн
Оборо
№
Наименование
Операт.
Напряж.
Ток,
ость,
ты
п/п
оборудования
обознач.
кВ
А
кВт
мин.
1
2
Насос чистой
96.
НОВ-2
90
0.4
169
1500
316
2316
воды-2
Предочистка
Насос
97.
перекачки
НПК
7,5
0,4
15
2800
н/д
н/д
коагулянта
Насос
98.
дренаж.реагент
НДрРХ
7,5
0,4
15
2920
н/д
н/д
ного хозяйства
Насос
перекачки
99.
НППа
15
0,4
30
2910
н/д
н/д
полиакриламид
а
Насос
100.
НКВ-1
55
0,4
110
3000
н/д
н/д
коагулированно
й воды
101.
НКВ-2
55
0,4
110
3000
н/д
н/д
Насос
102.
НПМФ-1
160
0,4
320
3000
н/д
н/д
промывки
мех.фильтров
103.
НПМФ-2
160
0,4
320
3000
н/д
н/д
Насос
104.
НППВ-1
15
0,4
30
3000
н/д
н/д
перекачки
промыв.вод
105.
НППВ-2
15
0,4
30
3000
н/д
н/д
Насос
106.
НДр-1
45
0,4
90
3000
н/д
н/д
дренажный
(фильтр.зал.)
107.
НДр-2
5,5
0,4
11
3000
н/д
н/д
108.
НДЩ-1
0,25
0,4
0,5
80
н/д
н/д
Насос-дозатор
109.
щелочи
НДЩ-2
0,25
0,4
0,5
80
н/д
н/д
110.
НДЩ-3
0,25
0,4
0,5
80
н/д
н/д
Насос
111.
НПСФ-1
22
0,4
44
3000
н/д
н/д
пром.сорбицио
н.фильтров
112.
НПСФ-2
22
0,4
44
3000
н/д
н/д
113.
НДК-1
0,25
0,4
0,5
80
н/д
н/д
Насос-дозатор
114.
коагулянта
НДК-2
0,25
0,4
0,5
80
н/д
н/д
115.
НДК-3
0,25
0,4
0,5
80
н/д
н/д
116.
НДП-1
0,25
0,4
0,5
80
н/д
н/д
Насос-дозатор
полиакриламид
117.
НДП-2
0,25
0,4
0,5
80
н/д
н/д
а
118.
НДП-3
0,25
0,4
0,5
80
н/д
н/д
119.
Насос
НШВ-1
5,5
0,4
11
3000
н/д
н/д
шламовых вод
120.
НШВ-2
5,5
0,4
11
3000
н/д
н/д
Пусковая
47
Подшипник
Мощн
Оборо
№
Наименование
Операт.
Напряж.
Ток,
ость,
ты
п/п
оборудования
обознач.
кВ
А
кВт
мин.
1
2
121.
СН-1
н/д
0.4
н/д
н/д
н/д
н/д
Сетевой насос
122.
СН-2
н/д
0.4
н/д
н/д
н/д
н/д
123.
СН-3
н/д
0.4
н/д
н/д
н/д
н/д
Источник: АО «Чукотэнерго».
Характеристика насосных агрегатов, установленных в ГМ ТЭЦ,
приведена в таблице 1-16.
Таблица 1-16. Характеристика насосных агрегатов, установленных в
ГМ ТЭЦ
№
Оборудование Наименование,
Ед. изм.
Количество
Марка
п/п
характеристики, сорт, артикул
Насос системы охлаждения дизельного
1.
шт.
2
LM-80-200/200
двигателя
Насос сетевой воды утилизации тепла
2.
шт.
5
NB -65-125/127
газовых двигателей
Насос сетевой воды утилизации тепла
3.
шт.
7
NB -50-125
дизельных двигателей
Насос воздухоохладителя 1-ой ст. газового
4.
шт.
5
NB-80-160/153
двигателя
Насос воздухоохладителя 2-ой ст. газового
5.
шт.
5
NB-65-200/219
двигателя
ETANORM SI A 125-
6.
Насос циркуляционный котла
шт.
4
200
Циркуляционный насос экономайзера
7.
шт.
4
CLM 125-197-3,0
котла
Топливный насос баков рециркуляции
8.
шт.
4
SPP 40RU8/3P-W20
дизельного топлива котлов
9.
Насосы исходной воды
шт.
3
CRN 32-5
10.
Насос аварийной подпитки теплосети
шт.
1
LP-100-160/168
11.
Сетевые насосы первого подъема
шт.
3
ТР200-510/4
12.
Сетевые насосы второго подъема
шт.
3
ТР200-620/4
13.
Насосы подпиточной воды
шт.
3
ТР40-360/2
14.
Вакуумные насосы деаэратора
шт.
4
ВВП 1-1,5
15.
Насос горячего водоснабжения
шт.
2
СК1-5
16.
Насос хозяйственно-питьевого назначения
шт.
2
HYDROMULTI
48
№
Оборудование Наименование,
Ед. изм.
Количество
Марка
п/п
характеристики, сорт, артикул
CH12-3B/BS0
Источник: АО «Чукотэнерго».
Тягодутьевое оборудование котлов
В таблице
1-17 представлено тягодутьевое оборудование,
установленное на Анадырской ТЭЦ.
Таблица
1-17.
Паспортная характеристика тягодутьевого
оборудования на Анадырской ТЭЦ
Мощнос
Напря
Подшипник
№
Наименование
Операторское
Ток,
Оборот
ть,
жение,
п/п
оборудования
обозначение
А
ы
кВт
кВ
1
2
цех
1.
ДС-1а
225
6
50,5
750
324
2324
2.
ДС-1б
400
6
50,5
750
324
2324
Дымосос
3.
ДС-2а
250/125
6
33,5/23
890/716
3530
3530
4.
ДС-2б
250/125
6
33,5/23
890/716
3530
3530
5.
ДВ-1а
250/105
0,4
480/220
1000/750
324
2324
6.
Дутьевой
ДВ-1б
250/105
0,4
480/220
1000/750
324
2324
вентилятор
7.
ДВ-2а
250/105
0,4
480/220
1000/750
324
2324
8.
ДВ-2б
250/105
0,4
480/220
1000/750
324
2324
Дымосос
9.
рециркуляции
ДРГ-1
30
0,4
45
980
313
2313
газов-1
Дымосос
10.
рециркуляции
ДРГ-2
30
0,4
45
980
313
2313
газов-2
Резервная дизельная
11.
ВОГ-1
7,5
0,4
16
960
н/д
н/д
Вентилятор
12.
ВОГ-2
7,5
0,4
16
960
н/д
н/д
охлаждения
генератора
13.
ВОГ-3
7,5
0,4
16
960
н/д
н/д
14.
ВОГ-4
7,5
0,4
16
960
н/д
н/д
Источник: АО «Чукотэнерго».
В таблице
1-18 представлено тягодутьевое оборудование,
установленное на ГМ ТЭЦ
49
Таблица
1-18.
Паспортная характеристика тягодутьевого
оборудования ГМ ТЭЦ
№
Наименование оборудования,
Ед. изм.
Количество
Марка
п/п
характеристики, сорт, артикул
1.
Дутьевой вентилятор котла LOOS
шт.
4
MHI 45-78
2.
Поршневой компрессор
шт.
2
HL 103 523 YD
Источник: АО «Чукотэнерго».
Дымосов на основном оборудовании ГМ ТЭЦ не установлено, т.к.
дымовые газы удаляются естественной тягой через дымовую трубу.
Система топливоподачи
Пылеприготовительная установка состоит из двух индивидуальных,
замкнутых систем пылеприготовления с промежуточным бункером пыли.
Каждая система пылеприготовления включает в себя шаровую барабанную
мельницу типа ШБМ
287/410, мельничный вентилятор типа ВМ-17,
дымосос рециркуляции инертных газов типа ДН-
11,2, скребковый
питатель сырого угля типа ПС-1100/5000, центробежный сепаратор пыли
типа СПЦВ-3300/1000, пылевой циклон типа ЦН-2-2360.
Перечень оборудования углевоподачи Анадырской ТЭЦ представлен
в таблице 1-19.
Таблица 1-19. Оборудование углеподачи и золоудаления Анадырской
ТЭЦ
Тип, марка, модель, заводской
Год ввода в
№ п/п
Диспетчерское наименование
номер, дата изготовления,
эксплуатацию
производитель (изготовитель)
Углеподача
1.
Мельничный вентилятор-1А МВ-1А
ВМ-17
1986
2.
Мельничный вентилятор-1Б МВ-1Б
ВМ-17
1986
3.
Мельничный вентилятор-2А МВ-2А
ВМ-17
1987
4.
Мельничный вентилятор-2Б МВ-2Б
ВМ-17
1987
Шаровая барабанная мельница 1А
5.
ШМБ-287/410/Ш-12
1986
ШБМ-1А
Шаровая барабанная мельница 1Б
6.
ШМБ-287/410/Ш-12
1986
ШБМ-1Б
Шаровая барабанная мельница 2А
7.
ШМБ-287/410/Ш-12
1987
ШБМ-2А
50
Тип, марка, модель, заводской
Год ввода в
№ п/п
Диспетчерское наименование
номер, дата изготовления,
эксплуатацию
производитель (изготовитель)
Шаровая барабанная мельница 2Б
8.
ШМБ-287/410/Ш-12
1987
ШБМ-2Б
Скребковый питатель сырого угля
9.
ПС1100х5000
1986
1А ПСУ-1А
Скребковый питатель сырого угля
10.
ПС1100х5000
1986
1Б ПСУ-1Б
Скребковый питатель сырого угля
11.
ПС1100х5000
1987
2А ПСУ-2А
Скребковый питатель сырого угля
12.
ПС1100х5000
1987
2Б ПСУ-2Б
Питатель пыли лопастной К/А-1
13.
ППЛ-5УЗ
1986
ППЛ-1А
Питатель пыли лопастной К/А-1
14.
ППЛ-5УЗ
1986
ППЛ-1Б
Питатель пыли лопастной К/А-1
15.
ППЛ-5УЗ
1986
ППЛ-2А
Питатель пыли лопастной К/А-1
16.
ППЛ-5УЗ
1986
ППЛ-2Б
Питатель пыли лопастной К/А-1
17.
ППЛ-5УЗ
1986
ППЛ-3А
Питатель пыли лопастной К/А-1
18.
ППЛ-5УЗ
1986
ППЛ-3Б
Питатель пыли лопастной К/А-1
19.
ППЛ-5УЗ
1986
ППЛ-4А
Питатель пыли лопастной К/А-1
20.
ППЛ-5УЗ
1986
ППЛ-4Б
Питатель пыли лопастной К/А-2
21.
ППЛ-5УЗ
1987
ППЛ-1А
Питатель пыли лопастной К/А-2
22.
ППЛ-5УЗ
1987
ППЛ-1Б
Питатель пыли лопастной К/А-2
23.
ППЛ-5УЗ
1987
ППЛ-2А
Питатель пыли лопастной К/А-2
24.
ППЛ-5УЗ
1987
ППЛ-2Б
Питатель пыли лопастной К/А-2
25.
ППЛ-5УЗ
1987
ППЛ-3А
Питатель пыли лопастной К/А-2
26.
ППЛ-5УЗ
1987
ППЛ-3Б
Питатель пыли лопастной К/А-2
27.
ППЛ-5УЗ
1987
ППЛ-4А
Питатель пыли лопастной К/А-2
28.
ППЛ-5УЗ
1987
ППЛ-4Б
КЛ-8-01, 185 т/ч, Эл.двиг
Качающийся питатель А, Б (КП-А,
29.
ВР100S4, 3кВт, 380В 1430
1985
КП-Б)
об/мин. Редуктор Ц2У-160
Длина 122,748и; Ширина ленты
650мм; Высота подъема 19,45м;
Скорость ленты 0,97 м/с; угол
30.
Ленточный конвейер (ЛК-1А)
1985
подъема 18град; Редуктор РМ-
650 Эл.двиг 4А180S4УЗ 22кВт
1470об/мин
Длина 126,948и; Ширина ленты
650мм; Высота подъема 19,45м;
Скорость ленты 0,97 м/с; угол
31.
Ленточный конвейер (ЛК-1Б)
1985
подъема 18град; Редуктор РМ-
650 Эл.двиг 4А180S4УЗ 22кВт
1470об/мин
51
Тип, марка, модель, заводской
Год ввода в
№ п/п
Диспетчерское наименование
номер, дата изготовления,
эксплуатацию
производитель (изготовитель)
Длина 66,468и; Ширина ленты
650мм; Высота подъема 22,3м;
Скорость ленты 1,54 м/с; угол
32.
Ленточный конвейер (ЛК-2А)
1985
подъема 20град; Редуктор РМ-
650 Эл.двиг 4А180S4УЗ 22кВт
1470об/мин
Длина 66,468и; Ширина ленты
650мм; Высота подъема 22,3м;
Скорость ленты 1,54 м/с; угол
33.
Ленточный конвейер (ЛК-2Б)
1985
подъема 20град; Редуктор РМ-
650 Эл.двиг 4А180S4УЗ 22кВт
1470об/мин
Длина 48,125и; Ширина ленты
650мм; Высота подъема 1,85м;
34.
Ленточный конвейер (ЛК-3А)
Скорость ленты 1,3 м/с; угол
1985
подъема 9град; Моторедуктор
IМП3-280 11кВт 1450об/мин
Длина 49,125и; Ширина ленты
650мм; Высота подъема 1,85м;
35.
Ленточный конвейер (ЛК-3Б)
Скорость ленты 1,3 м/с; угол
1985
подъема 9град; Моторедуктор
IМП3-280 11кВт 1450об/мин
Узлы пересыпки УП-1А,УП-1Б,УП-
36.
100т/ч
1985
2А,УП-2Б
37.
Дробильное устройство
СМ - 170В200 кВт 210 т/ч
1985
Металлоулавливающие установки
ЭП1М 110В Постоянный ток
38.
1985
МС-А/Б
3,5кВт 900кг
Плужковый сбрасыватель ПС-1А,
Привод электрический ИМТМ-
39.
1985
ПС-1Б, ПС-2А, ПС-2Б
4/2,5
Насосы для подачи дизельного
топлива АСВН-80А№1, АСВН-
Производительность 30м3/час,
40.
1984
80А№2, АСВН-80А№3, АСВН-
мощность 15 кВт, 1460об/мин.
80А№4
Резервуар для хранения дизельного
высота - 5980 мм. диа-метр -
41.
1985
топлива РВС-200№1, РВС-200№2
6630 емкость - 200 м3
Золоудаление
42.
Золошлакопровод
Ф219х6
н/д
43.
Золошлакопровод
Ф159х5
н/д
Источник: АО «Чукотэнерго».
Газоснабжение газомоторной теплоэлектроцентрали
осуществляется
природным газом с низшей теплотворной способностью Qрн = 7600-7900
ккал/нм3.
Источник газоснабжения
- внеплощадочный газопровод высокого
давления Р ≤ 0,6 Мпа.
52
Для подачи газа на ГМ ТЭЦ запроектирован газорегуляторный пункт
(ГРП), в котором снижается давление газа с Р ≤ 0,6 МПа до Р ≤ 0,35 МПа
(3,5 бар).
В ГРП устанавливлено следующее оборудование:
2 газовых фильтра HFA-5 dу200, Pp=6 бар (один рабочий, второй
резервный);
2 измерительных комплекса для коммерческого учета расхода
газа по ГМ ТЭЦ со cчетчиками TZ G 1600 dу200 c коррекцией по
температуре и давлению
(один счетчик рабочий, второй
резервный).
3 линии редуцирования с регулятором давления NORVAL TN 375
IR dу100 (2 линии рабочие, 1 линия резервная). Пропускная
способность 2-х линий обеспечивает расчетный максимальный
расход газа (13650 нм3/час).
В газорегуляторном зале ГРП устанавливлен датчик контроля
загазованности на метан. Датчик контроля загазованности настроен на 10%
от НКПР. Звуковая и световая сигнализация, которая включается при
достижении загазованности помещения свыше
10% от НКПРП,
устанавливается снаружи, на входе в ГРП и дублируется на центральном
диспетчерском пункте.
Для подачи газа от ГРП до основного здания ГМ ТЭЦ запроектирован
надземный газопровод высокого давления Р=0,35 МПа Д
273х7 с
установкой отключающей задвижки с ручным управлением на вводе.
Для
обеспечения
топливоснабжения
газомоторной
теплоэлектроцентрали резервным топливом, на случай аварии в системе
газоснабжения предусмотрено строительство склада резервного
дизельного топлива.
Склад дизельного топлива включает в себя следующие
технологические сооружения:
резервуарный парк 2 х 700м3;
53
площадка слива топлива из автоцистерн;
насосная станция перекачки топлива;
емкость аварийного слива топлива из расходного резервуара
ДЭС.
Насосная станция перекачки топлива
(соор. по ГП
№3)
предназначена для:
перекачки сливаемого из автоцистерн топлива в резервуары
хранения;
Перекачки топлива из резервуара в резервуар (при аварийной
ситуации);
подачи топлива в расходную емкость ДЭС;
подачи топлива к топливной системе котлов.
Все технологические операции по перекачке топлива в насосной
станции производится при помощи насосов марки НМШФ8-25-6,3/4Б-13.
1.2.2. Параметры
установленной
тепловой
мощности
теплофикационного оборудования и теплофикационной
установки
По состоянию на конец
2015 года установленная электрическая
мощность АО «Чукотэнерго» в городском округе Анадырь составляла
84,65 МВт и тепловая 213,44 Гкал/ч, в том числе:
установленная электрическая мощность Анадырской ТЭЦ - 56
МВт, тепловая мощность - 140 Гкал/ч;
установленная электрическая мощность Газомоторной ТЭЦ
-
28,65 МВт, тепловая мощность - 73,44 Гкал/ч.
1.2.3. Ограничения
тепловой мощности и параметры
располагаемой тепловой мощности
В соответствии с предоставленными данными для оборудования,
установленного на Анадырской ТЭЦ, специализированной организацией
ООО «ЭнергоРемонт» проводились режимно-наладочных испытания, с
составлением режимных карт. Испытания проводились для основного
54
оборудования при работе на основном топливе (бурый уголь). В таблицах
1-20 и 1-21 приведены сведения по оборудованию с данными режимных
карт.

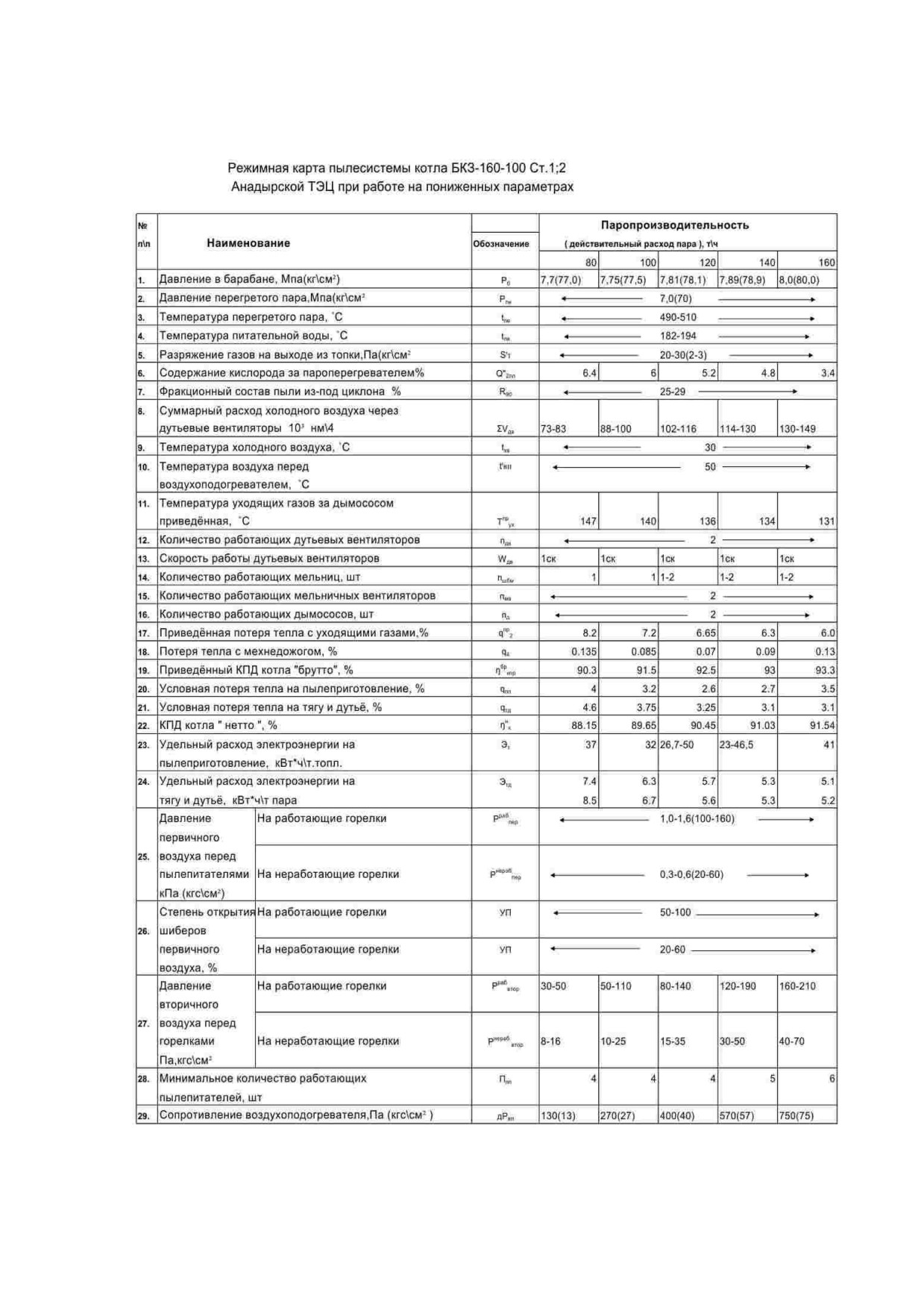

Таблица 1-20. Данные по котлу БКЗ-160-100 Ст.1 в Анадырской ТЭЦ
(топливо - бурый уголь)
Источник: ООО «ЭнергоРемонт».
55

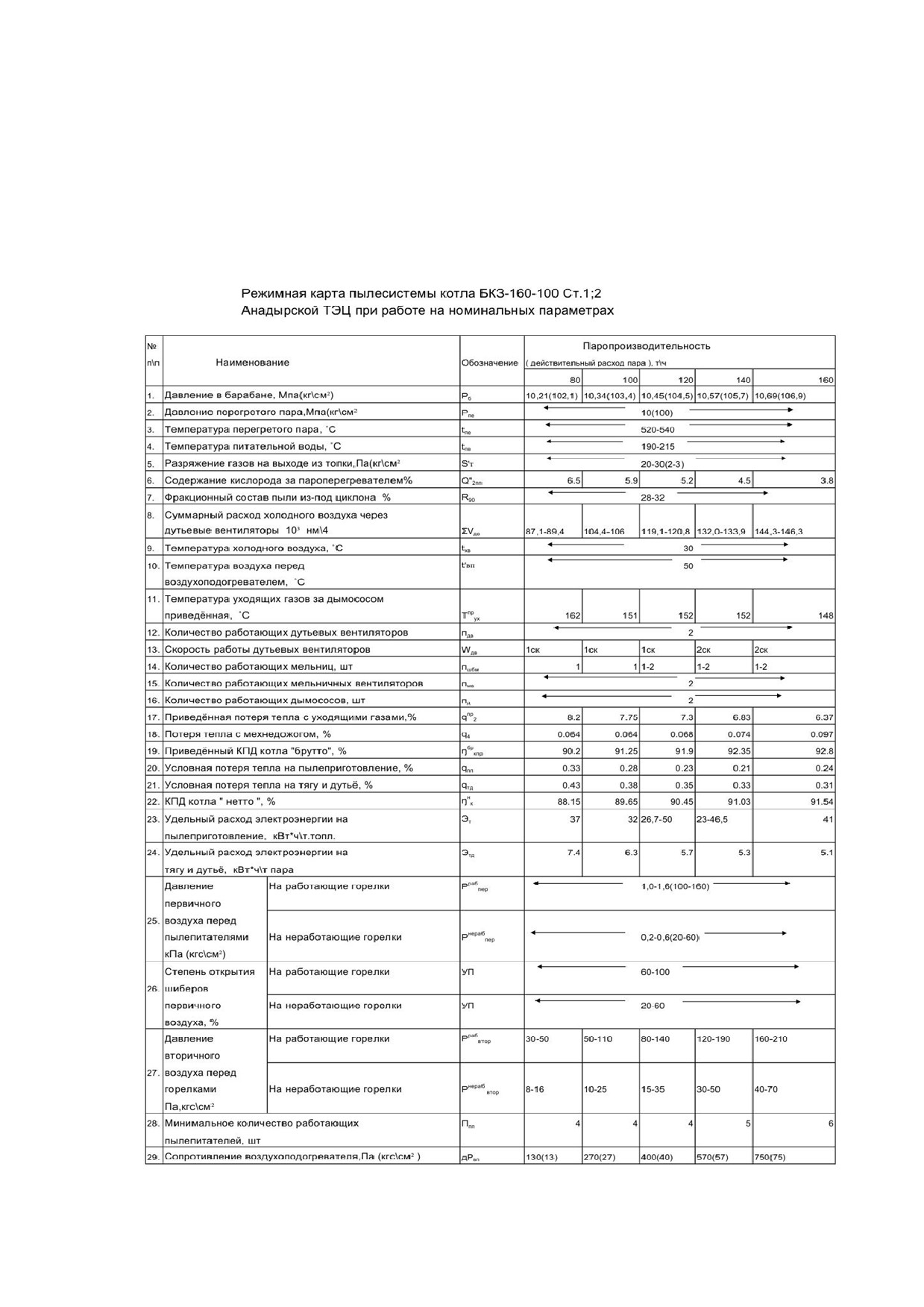

Таблица 1-21. Данные по котлу БКЗ-160-100 Ст.2 в Анадырской ТЭЦ
(топливо - бурый уголь)
Источник: ООО «ЭнергоРемонт».
56
В соответствии с предоставленными данными для оборудования,
установленного на газомоторной ТЭЦ, специализированной организацией
ООО
«Теплоэнергосервис ДКМ» проводились режимно-наладочных
испытания, с составлением режимных карт. Испытания проводились для
основного оборудования при работе на основном топливе (природный газ).
В таблицах 1-22-1-26 приведены сведения по оборудованию ГМ ТЭЦ г.
Анадырь в соответствии с данными режимных карт.
Таблица 1-22. Данные по котлу UT-H-WT-14500 №1 в ГМ ТЭЦ
(топливо - природный газ)
Тепловая нагрузка котла, Гкал/ч
Наименование показателя
Обозн.
Ед. изм.
3.26
5
7
9
11
12.18
Исходные данные
1 Расход сетевой воды (по
Gсв
м3 /ч
178
212
239
254
расходомеру)
2 Расход сетевой воды (по
G'св
м3 /ч
140
175
202
218
обратн.балансу)
3 Давление воды за котлом
Р"св
Мпа
0.6
4 Клапан на линии
-
УП
65
60
53
50
рециркуляции котла
5 Температура воды до котла
t'cв
оС
56«57
(за НСВ II ст.)
6 Температура воды перед
t'cв.к
оС
70
72
74,5
76,5
котлом
7 Температура воды на
t"св
оС
80,5
86
92,5
99,5
109
115
выходе из котла
8 Температура холодного
tхв
оС
22«24
воздуха
9 Температура природного
t г
оС
- 3«- 4
газа
10 Давление газа за
Р''г.за р.д
mbar
165«160
регулятором давления
11 Содержание кислорода в
О2
%
1,1«1,4
уход. газах
Контрольные величины
12 Расход газа по счетчику
Вг
м3/ч
88
135
190
245
300
332
13 Давление воздуха перед
Р"в.гор.
кгс/м2
86
162
270
385
513
583
горелкой
14 Коэффициент избытка
a'к
-
1,05«1,06
воздуха за котлом
15 Температура уходящих
tух
оС
61
66.5
72.3
78
84
88
газов
16 К.П.Д. котла "брутто», %
hкбр
%
97.2
97
96.8
96.5
96.3
96.1
57
Источник: ООО «Теплоэнергосервис ДКМ».
Таблица 1-23. Данные по котлу UT-H-WT-14500 №2 в ГМ ТЭЦ
(топливо - природный газ)
Тепловая нагрузка котла, Гкал/ч
Наименование показателя
Обозн.
Ед. изм.
3.52
5
7
9
11
11.83
Исходные данные
1 Расход сетевой воды (по
Gсв
м3 /ч
190
218
247
250
расходомеру)
2 Расход сетевой воды (по
G'св
м3 /ч
156
183
212
215
обратн.балансу0
3 Давление воды за котлом
Р"св
Мпа
0.6
4 Клапан на линии
-
УП
61
58
53
50
рециркуляции котла
5 Температура воды до котла
t'cв
оС
58«59
(за НСВ II ст.)
6 Температура воды перед
t'cв.к
оС
70
73
77
78
котлом
7 Температура воды на
t"св
оС
81,5
86,5
94
102
112.5
116
выходе из котла
8 Температура холодного
tхв
оС
24«25
воздуха
9 Температура природного
t г
оС
- 3«- 4
газа
10 Давление газа за
Р''г.за
mbar
168«165
регулятором давления
р.д
11 Содержание кислорода в
О2
%
1,1«1,4
уход. газах
Контрольные величины
12 Расход газа по счетчику
Вг
м3/ч
94.5
132
190
245
300
321
13 Давление воздуха перед
70
Р"в.гор.
кгс/м2
150
288
420
610
700
горелкой
14 Коэффициент избытка
к
1,05«1,06
воздуха за котлом
15 Температура уходящих
tух
оС
63.5
68
74
80
86
89
газов
16 К.П.Д. котла "брутто», %
к
бр
97.1
96,8
96.6
96.4
96.1
96
Источник: ООО «Теплоэнергосервис ДКМ».
Таблица 1-24. Данные по котлу UT-H-WT-14500 №3
в ГМ ТЭЦ
(топливо - природный газ)
Тепловая нагрузка котла, Гкал/ч
Наименование показателя
Обозн.
Ед. изм.
2.31
4
6
8
10
11.76
Исходные данные
1 Расход сетевой воды (по
Gсв
м3/ч
168
215
249
256
расходомеру)
2 Расход сетевой воды (по
G'св
м3/ч
128
175
209
215
обратн.балансу)
58
Тепловая нагрузка котла, Гкал/ч
Наименование показателя
Обозн.
Ед. изм.
2.31
4
6
8
10
11.76
3 Давление воды за котлом
Р"св
МПа
6
4 Клапан на линии рециркуляции
-
УП
70
59
50
48
котла
5 Температура воды до котла (за
t'cв
оС
58«59
НСВ II ст.)
6 Температура воды перед котлом
t'cв.к
оС
70
73
76
80
7 Температура воды на выходе из
t"св
оС
77
82
88
97
108
116
котла
8 Температура холодного воздуха
tхв
оС
24«25
9 Температура природного газа
t г
оС
- 3«- 4
10 Давление газа за регулятором
Р''г.за р.д
mbar
165«160
давления
11 Содержание кислорода в уход.
О2
%
1,4«1,6
газах
Контрольные величины
12 Расход газа по счетчику
Вг
м3/ч
62.5
104
182
208
285
321
13 Давление воздуха перед
Р"в.гор.
кгс/м2
30
108
210
310
423
590
горелкой
14 Коэффициент избытка воздуха
к
1,06«1,07
за котлом
15 Температура уходящих газов
tух
оС
64
68
73
78
82
86
16 К.П.Д. котла "брутто», %
к
бр
97
96,9
96.7
96.5
96.3
96.1
Источник: ООО «Теплоэнергосервис ДКМ».
Таблица 1-25. Данные по котлу UT-H-WT-14500 №4 в ГМ ТЭЦ
(топливо - природный газ)
Тепловая нагрузка котла, Гкал/ч
Наименование
Обозн.
Ед. изм.
показателя
3.38
4
6
8
10
11.55
Исходные данные
1 Расход сетевой воды
Gсв
м3 /ч
190
205
240
250
(по расходомеру)
2 Расход сетевой воды
G'св
м3 /ч
156
170
205
215
(по обратн.балансу)
3 Давление воды за
Р"св
МПа
0.6
котлом
4 Клапан на линии
-
УП
61
58
50
48
рециркуляции котла
5 Температура воды до
t'cв
оС
58«59
котла (за НСВ II ст.)
6 Температура воды
t'cв.к
оС
70
71
75
77
перед котлом
7 Температура воды на
t"св
оС
80,5
82,5
88.5
96
105.5
113
выходе из котла
8 Температура
tхв
оС
24«25
холодного воздуха
59
Наименование
Тепловая нагрузка котла, Гкал/ч
Обозн.
Ед. изм.
показателя
3.38
4
6
8
10
11.55
9 Температура
t г
оС
- 4«- 5
природного газа
10 Давление газа за
Р''г.за
150«145
mbar
регулятором давления
р.д
11 Содержание
О2
%
1,4«1,6
кислорода в уход. газах
Контрольные величины
12 Расход газа по
Вг
м3/ч
91
110
160
220
270
314
счетчику
13 Давление воздуха
108
Р"в.гор.
кгс/м2
150
275
415
600
786
перед горелкой
14 Коэффициент
избытка воздуха за
к
1,05«1,06
котлом
15 Температура
tух
оС
64
67
71
76
82
86
уходящих газов
16 К.П.Д. котла
к
бр
97.1
97
96.75
96.5
96.25
96.1
"брутто», %
Источник: ООО «Теплоэнергосервис ДКМ».
Таблица 1-26. Данные по котлу-утилизатору
Наименование
Обозн.
Разм.
котел-утилизатор машин
показателя
Теплопроизводительн
QкбP
Гкал/ч
1,0
1.3
1,5
1,7
1,9
2,3
ость
Коэффициент избытка
воздуха в уходящих
αух.
2,120
2,175
2,220
2,260
2,285
2,290
газах
Коэффициент К
К
3,530
3,530
3,530
3,530
3,530
3,530
Коэффициент С
С
0,600
0,600
0,600
0,600
0,600
0,600
Коэффициент b
ь
0,180
0,180
0,180
0,180
0,180
0,180
Температура
tyх.
°С
100
112
120
129
136
150
уходящих газов
Температура
tхв
°С
16
16
16
16
16
16
холодного воздуха
Потеря тепла в
q5
%
1,380
1,062
0,920
0,812
0,726
0,600
окружающую среду
Потеря тепла с
q2
%
6,847
8,008
8,841
9,767
10,481
11,737
уходящими газами
КПД котла брутто
ηбр
%
91,773
90,930
90,239
89,421
88,792
87,663
Температура сетевой
tвх св
°С
75
75
75
75
75
75
воды на входе в котел
Температура сетевой
t вых
воды на выходе из
°с
87,0482
90,6627
93,072
95,482
97,8916
102,711
св
котла
Расход сетевой воды
GCB
т/ч
83
83
83
83
83
83
60
содержание .. 1 2 3 4 ..
