Котловая  вода  для  пополнения  теплосети  первого  контура,  проходя  через

фильтр, вступает в химическую реакцию с катионирующим материалом, вследствие

чего жёсткость котловой воды падает. Производительность установки составляет 1

м

3

/ч, рабочее давление исходной воды  - до 6 кгс/см

2

, температура  обрабатываемой

воды – плюс 40

℃

, жесткость воды после умягчения – до 20 мг-экв/л.

Водоподготовительная установка котельной № 3

Для  умягчения  воды  первого  контура  применена  ее  докотловая  обработка  в

натрий-катионной  установке  методом  катионного  обмена.  В  качестве  материала

применяется катионит КУ-2-8.

Установка состоит из четырех фильтров типа Ф и ПП объемом 2,5 м3 каждый, в

которых  находится  катионирующий  материал.  Для  восстановления  объемной

способности катионирующий материал обрабатывают в 6-10-процентном раствором

поваренной

соли,

для

этого

имеется

специальный

солерастворитель.

Производительность  одного  фильтра  –  45  м

3

/ч.  Жесткость  воды  в  результате  ее

обработки  составляет  0,01-0,02  мг-экв/л.  После  фильтров  вода  проходит  через

деаэратор ДСА-75, где освобождается от растворенных газов, и далее поступает на

подпитку первого контура котлоагрегатов.

Водоподготовительная установка котельной № 6

На  котельной  применена  докотловая  обработка  воды  методом  катионного

обмена.

Натрий-катионная установка состоит из пяти фильтров типа ФИП объемом 0,8

м

3



каждый,

загруженных

катионитом

марки

КУ-2-8.

Максимальная

производительность  одного  фильтра  первой  ступени  составляет  80  м

3

/ч,  второй

ступени - 150 м

3

/ч.

Регенерация  катионита  в  фильтрах  производится  морской  (соленой)  водой.

После регенерации остаточная жесткость умягченной воды после фильтров первой

ступени  составляет  0,1  мг-экв/л,  после  фильтров  второй  ступени  –  0,015  мг-экв/л.

Удаление  растворенных  газов  из  умягченной  воды,  идущей  на  подпитку  паровых

котлов, происходит в деаэраторе типа ДСА-75.





 19

Водоподготовительная установка котельной № 8

На  котельной  применена  докотловая  обработка  воды  методом  катионного

обмена.

Используемый  материал  –  катионит  марки  КУ-2-8.  Установка  состоит  из

фильтров  типа  ФИП  в  количестве  3  штук  и  емкости  для  приготовления  солевого

раствора.  Исходная  вода  под  давлением  6  кгс/см

2

  поступает  в  фильтр  и  проходит

через  слой  катионита  сверху  вниз  (высота  слоя  1  м).  В  результате  происходит

умягчение  исходной  воды  до  0,15  мг-экв/л.  Для  регенерации  катионного  состава

через  него  прокачивают  6-10-процентный  со-левой  раствор.  Производительность

одного фильтра составляет 0,3 м

3

/ч.

Химводоподготовка  на  угольных  котельных  МООО  «СГТС»  отсутствует,

подпитка сетевой воды (и соответственно котлового контура) осуществляется сырой

водой.



Статистика  отказов  и  восстановлений  оборудования  источников  тепловой

энергии



За  период  с  2013  до  2016  года  отказов  и  восстановления  основного

оборудования источников тепловой энергии не было.



Предписания  надзорных  органов  по  запрещению  дальнейшей  эксплуатации

источников тепловой энергии



Предписаний  надзорных  органов  по  запрещению  дальнейшей  эксплуатации

источников тепловой энергии нет.





1.3 Тепловые сети, сооружения на них и тепловые пункты



Общие положения

Передача тепловой энергии от котельных общественному и жилищному фонду

осуществляется через:

- городские муниципальные тепловые сети, арендуемые МООО «СГТС»;

- тепловые сети АО «Теплоэнергосервис», эксплуатируемые ООО «Ягуар»;

 20

-  районные  муниципальные  тепловые  сети  (собственность  Советско  –

Гаванского муниципального района);

- тепловые сети ФКУ ИК-5;

- бесхозные тепловые сети.

В  таблице  1.6  и  на  рисунке  1.3  показано  распределение  протяженности

тепловых сетей по эксплуатирующим предприятиям.


Таблица 1.6 – Протяженность тепловых сетей

Принадлежность тепловых сетей

Длина трубопроводов теплосети

(в двухтрубном исчислении), м

МООО «СГТС»

23774,9

АО «Теплоэнергосервис»

12933,6

Районные муниципальные тепловые сети

2688,9

ФКУ ИК-5

499,9

Бесхозные тепловые сети

2143,8

Итого

42041,1





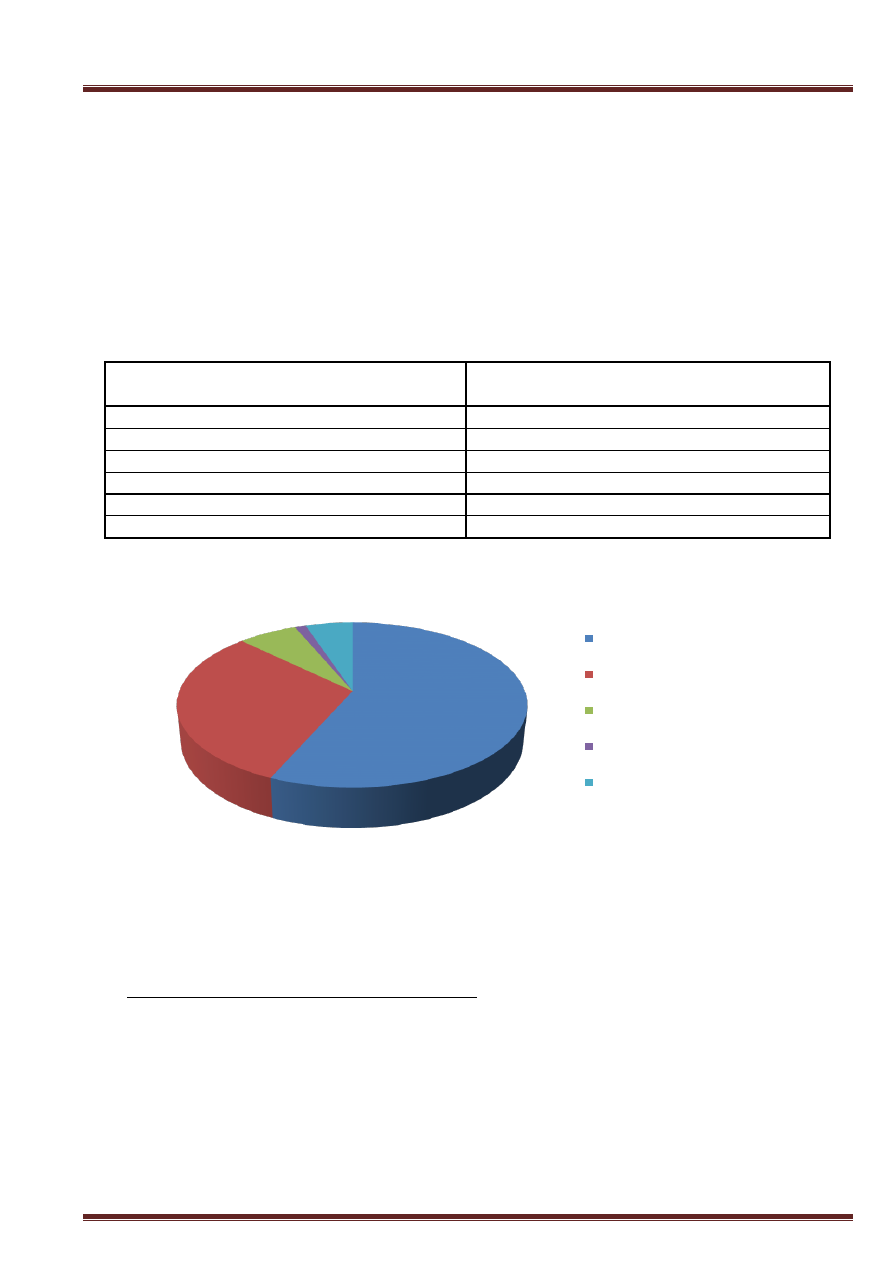

Рис.1.3 - Распределение протяженности тепловых сетей по принадлежности



Общая характеристика тепловых сетей

Общая структура тепловых сетей системы теплоснабжения г.Советская Гавань

и суммарные характеристики участков тепловых сетей представлены в таблице 1.7







56,55%

30,76%

6,40%

1,19% 5,10%

ООО «ГТС»

ОАО «Теплоэнергосервис»

Районные муниципальные
тепловые сети
ФКУ ИК-5

Бесхозные тепловые сети

 21

Таблица 1.7 – Структура тепловых сетей

Наименование источника

тепловой энергии

Длина трубопроводов

теплосети (в двухтрубном

исчислении), м

Материальная характеристика

Котельная №1

6766,22

1403,71

Котельная №2

4623,41

1111,38

Котельная №3

6120,56

1855,97

Котельная №5

534,40

63,86

Котельная №6

17305,71

3312,48

Котельная №8

3158,30

1010,72

Котельная №9

1793,40

250,90

Котельная №10

820,50

164,86

Котельная №11

418,70

53,12

Котельная ФКУ ИК-5

499,90

171,89



Электронные  карты  (схемы)  тепловых  сетей  в  зонах  действия  источников

тепловой энергии

Подробные  схемы  тепловых  сетей  г.Советская  Гавань  представлены  в

приложениях.



Параметры тепловых сетей

В  системах  централизованного  теплоснабжения  для  отопления  и  горячего

водоснабжения  жилых  и  общественных  зданий  г.Советская  Гавань  в  качестве

теплоносителя принята вода.

Параметры  тепловых  сетей,  находящихся  на  территории  г.Советская  Гавань,

представлены в таблице 1.8.

 22

Таблица 1.8 – Протяженность тепловых сетей

Наружный

диаметр, мм

32

42

45

57

76

89

108

133

159

219

273

325

426

Итого

Котельная № 1

Всего, м

0

25,3

0

756

171,1

543,75  2188,05

118,3

487,95

759,2

1411,17

0

305,4

6766,22

Надземно, м

0

0

0

70,4

6,5

101,4

599,3

85

127,35

47,4

216,85

0

252,4

1506,60

Подземно, м

0

25,3

0

685,6

164,6

442,35  1588,75

33,3

360,6

711,8

1194,32

0

53

5259,62

Котельная № 1 муниципальные города

Всего, м

0

0

0

139,3

0

127

500,6

33,3

358,55

759,2

1411,17

0

305,4

3634,52

Надземно, м













82,5



55,65

47,4

216,85



252,4

654,80

Подземно, м







139,3



127

418,1

33,3

302,9

711,8

1194,32



53

2979,72

Объекты образования и здравоохранения

Всего, м

0

0

0

280,85

89,7

0

215,75

0

32,5

0

0

0

0

618,80

Надземно, м







70,4









32,5









102,90

Подземно, м







210,45

89,7



215,75













515,90

Котельная № 1  бесхозные сети

Всего, м

0

0

0

0

0

120

0

0

0

0

0

0

0

120,00

Надземно, м





























Подземно, м











120















120,00

Котельная № 1  собственность муниципального района

Всего, м





























Надземно, м





























Подземно, м





























Котельная № 1  ОАО "Теплоэнергосервис"

Всего, м

0

25,3

0

335,85

81,4

296,75

1471,7

85

96,9

0

0

0

0

2392,90

Надземно, м









6,5

101,4

516,8

85

39,2









748,90

Подземно, м



25,3



335,85

74,9

195,35

954,9



57,7









1644,00

Котельная № 2

Всего, м

146,85

256,1

0

419,5

234,7

419,9

793,89

0

1095

702,2

25

316,7

213,6

4623,41

Надземно, м

0

220,7

0

87,7

234,7

304,8

549,1

0

430,99

203,25

0

274,6

191,6

2497,44

Подземно, м  146,85

35,4

0

331,8

0

115,1

244,79

0

663,98

498,95

25

42,1

22

2125,97

Котельная № 2 муниципальные города

Всего, м

32

0

0

237,6

214,7

196,8

713,29

0

1004,1

702,2

25

316,70

213,60  3655,96

Надземно, м







64,7

214,7

113,8

479,1



416,99

203,25



274,6

191,6

1958,74

 23

Наружный

диаметр, мм

32

42

45

57

76

89

108

133

159

219

273

325

426

Итого

Подземно, м

32





172,9



83

234,19



587,08

498,95

25

42,1

22

1697,22

Котельная № 2 собственность муниципального района

Всего, м





























Надземно, м





























Подземно, м





























Объекты образования и здравоохранения

Всего, м

0

0

0

0

0

32,1

0

0

90,9

0

0

0

0

123,00

Надземно, м

















14









14,00

Подземно, м











32,1





76,9









109,00

Котельная № 2 ОАО "Теплоэнергосервис"

Всего, м

114,85

256,1

0

181,9

20

191

80,6

0

0

0

0

0

0

844,45

Надземно, м



220,7



23

20

191

70













524,70

Подземно, м  114,85

35,4



158,9





10,6













319,75

Котельная № 3

Всего, м

0

0

0

870,15

248,7

793,1

954,16

31,8

323,6

1483,7

0

1364

51,5

6120,56

Надземно, м

0

0

0

44,4

0

359,7

44,9

0

205,3

1252,2

0

1298

0

3204,25

Подземно, м

0

0

0

825,75

248,7

433,4

909,26

31,8

118,3

231,5

0

66,1

51,5

2916,31

Котельная № 3 муниципальные города

Всего, м

0

0

0

24,7

0

0

172,8

31,8

85,3

1023

0

778,9

0

2116,40

Надземно, м













21



15,7

1023



778,9



1838,50

Подземно, м







24,7





151,8

31,8

69,6









277,90

Объекты образования и здравоохранения

Всего, м

0

0

0

148

139,8

148,3

0

0

238,3

0

0

0

0

674,40

Надземно, м











53





189,6









242,60

Подземно, м







148

139,8

95,3





48,7









431,80

Котельная № 3 собственность муниципального района

Всего, м





























Надземно, м





























Подземно, м



























































Котельная № 3 ОАО "Теплоэнергосервис"

Всего, м

0

0

0

697,45

108,9

644,8

781,36

0

0

460,75

0

585

51,5

3329,76

 24

Наружный

диаметр, мм

32

42

45

57

76

89

108

133

159

219

273

325

426

Итого

Надземно, м







44,4



306,7

23,9





229,25



518,9



1123,15

Подземно, м







653,05

108,9

338,1

757,46





231,5



66,1

51,5

2206,61

Котельная № 5

Всего, м

0

0

0

0

0

0

472,5

0

12,1

49,8

0

0

0

534,40

Надземно, м

0

0

0

0

0

0

0

0

0

0

0

0

0

0,00

Подземно, м

0

0

0

0

0

0

472,5

0

12,1

49,8

0

0

0

534,40

Котельная № 5 сети горячего водоснабжения (безхозные)

Всего, м

0

0



0

0

0

267,2

0

0

0

0

0



267,20

Надземно, м





























Подземно, м













267,2













267,20

Котельная № 5 ОАО "Теплоэнергосервис" (сети теплоснабжения -только отопление без горячего водоснабжения)

Всего, м

0

0



0

0

0

205,3

0

12,1

49,8

0

0



267,20

Надземно, м





























Подземно, м













205,3



12,1

49,8







267,20

Котельная № 6

Всего, м

226,9

438,99

0

3467,7

1512,7

1658,7  4245,75

217,5

1906,4

1514,4  1208,75

488

420

17305,71

Надземно, м

226,9

438,99

0

2356,4

655

776

1187,55

8,7

706,4

792,97

276,4

271,3

420

8116,56

Подземно, м

0

0

0

1111,4

857,7

882,65

3058,2

208,8

1200

721,45

932,35

216,7

0

9189,15

Котельная № 6 муниципальные города

Всего, м

108,7

430,09

0

2565,8

986,1

1124,8

2406,1

112,1

1634,5

1514,4  1208,75

488

0

12579,31

Надземно, м

108,7

430,09



2270,6

595,5

776

980,95

8,7

696,5

792,97

276,4

271,3



7207,71

Подземно, м







295,2

390,6

348,8

1425,15

103,4

937,95

721,45

932,35

216,7



5371,60

Объекты образования и здравоохранения

Всего, м

0

0

0

115,85

73,15

55,05

441,5

105,4

104,8

0

0

0

0

895,75

Надземно, м







19





172,1













191,10

Подземно, м







96,85

73,15

55,05

269,4

105,4

104,8









704,65

Котельная № 6 бесхозные участки сетей

Всего, м

0

0

0

0

0

315,5

355,1

0

0

0

0

0

420

1090,60

Надземно, м

























420,0

420,00

Подземно, м











315,5

355,1













670,60

Котельная № 6 собственность муниципального района

Всего, м





























 25

Наружный

диаметр, мм

32

42

45

57

76

89

108

133

159

219

273

325

426

Итого

Надземно, м





























Подземно, м





























Котельная № 6 ОАО "Теплоэнергосервис"

Всего, м

118,2

8,9

0

786,05

453,45

163,3

1043,05

0

167,1

0

0

0

0

2740,05

Надземно, м

118,2

8,9



66,75

59,5



34,5



9,9









297,75

Подземно, м







719,3

393,95

163,3

1008,55



157,2









2442,30

Котельная № 8

Всего, м

0

0

0

259

680,45

0

430

0

130,35

774,3

884,2

0

0

3158,30

Надземно, м

0

0

0

185,5

568,65

0

102,7

0

130,35

744,7

796,4

0

0

2528,30

Подземно, м

0

0

0

73,5

111,8

0

327,3

0

0

29,6

87,8

0

0

630,00

Котельная № 8 собственность муниципального района

Всего, м





























Надземно, м





























Подземно, м





























Объекты образования и здравоохранения

Всего, м

0

0

0

54,45

0

0

266,6

0

0

0

0

0

0

321,05

Надземно, м







54,45



















54,45

Подземно, м













266,6













266,60

Котельная № 8 ОАО "Теплоэнергосервис"

Всего, м

0

0



204,55

680,45

0

163,4

0

130,35

774,3

884,2

0



2837,25

Надземно, м







131,05

568,65



102,7



130,35

744,7

796,4





2473,85

Подземно, м







73,5

111,8



60,7





29,6

87,8





363,40

Котельная № 9

Всего, м

0

0

0

469,4

162

0

277,5

0

860

24,5

0

0

0

1793,40

Надземно, м

0

0

0

0

88

0

36,5

0

183,2

0

0

0

0

307,70

Подземно, м

0

0

0

469,4

74

0

241

0

676,8

24,5

0

0

0

1485,70

Котельная № 9 муниципальные города

Всего, м

0

0



157,3

124,7

0

277,5

0

194

24,5

0

0



778,00

Надземно, м









88



36,5



183,2









307,70

Подземно, м







157,3

36,7



241



10,8

24,5







470,30

Котельная № 9  бесхозные сети

Всего, м

0

0

0

0

0

0

0

0

666

0

0

0



666,00

 26

Наружный

диаметр, мм

32

42

45

57

76

89

108

133

159

219

273

325

426

Итого

Надземно, м



























0,00

Подземно, м

















666









666,00

Котельная № 9 ОАО "Теплоэнергосервис"

Всего, м

0

0



312,1

37,3

0

0

0

0

0

0

0



349,40

Надземно, м



























0,00

Подземно, м







312,1

37,3

















349,40

Котельная № 10

Всего, м

3,15

64,8

0

93,8

13,7

0

127

0

257,9

260,15

0

0

0

820,50

Надземно, м

0

64,8

0

7,2

13,7

0

0

0

124,5

91,25

0

0

0

301,45

Подземно, м

3,15

0

0

86,6

0

0

127

0

133,4

168,9

0

0

0

519,05

Котельная № 10 муниципальные города

Всего, м

3,15

64,8



93,8

13,7

0

127

0

245,2

260,15

0

0



807,80

Надземно, м



64,8



7,2

13,7







124,5

91,25







301,45

Подземно, м

3,15





86,6





127



120,7

168,9







506,35

Котельная № 10 собственность муниципального района

Всего, м





























Надземно, м





























Подземно, м





























Объекты образования и здравоохранения

Всего, м

0

0

0

0

0

0

0

0

12,7

0

0

0

0

12,70

Надземно, м



























0,00

Подземно, м

















12,7









12,70

Котельная № 11

Всего, м

0,0

0,0

0,0

16,3

76,8

0,0

153,0

0,0

172,6

0,0

0,0

0,0

0,0

418,70

Надземно, м

0,0

0,0

0,0

0,0

0,0

0,0

0,0

0,0

15,0

0,0

0,0

0,0

0,0

15,00

Подземно, м

0,0

0,0

0,0

16,3

76,8

0,0

153,0

0,0

157,6

0,0

0,0

0,0

0,0

403,70































Котельная № 11 муниципальные города

Всего, м

0

0



16,3

76,8

0

109,8

0

0

0

0

0



202,90

Надземно, м



























0,00

Подземно, м







16,3

76,8



109,8













202,90































 27

Наружный

диаметр, мм

32

42

45

57

76

89

108

133

159

219

273

325

426

Итого

Объекты образования и здравоохранения

Всего, м

0

0

0

0

0

0

43,2

0

0

0

0

0

0

43,20

Надземно, м



























0,00

Подземно, м













43,2













43,20

Котельная № 11 собственность муниципального района

Всего, м





























Надземно, м





























Подземно, м





























Котельная № 11 ОАО "Теплоэнергосервис"

Всего, м

0

0



0

0

0

0

0

172,6

0

0

0



172,60

Надземно, м

















15









15,00

Подземно, м

















157,6









157,60

Предприятие, всего

Всего, м

376,9

785,2

0,0

6351,9

3100,2

3415,4

9641,9

367,6

5245,8

5568,3

3529,1

2168,6

990,5

41541,2

Надземно, м

226,9

724,5

0,0

2751,6

1566,6

1541,9

2520,1

93,7

1923,1

3131,8

1289,7

1843,7

864,0

18477,3

Подземно, м

150,0

60,7

0,0

3600,3

1533,6

1873,5

7121,8

273,9

3322,7

2436,5

2239,5

324,9

126,5

23063,9

Котельная ИК 5(муниципальные сети)

Всего, м

0

0

10,5

19,4

0

0

34,2

75,4

107,3

253,1

0

0

0

499,90

Надземно, м





10,5

19,4







75,4

107,3

253,1







465,70

Подземно, м













34,2













34,20

Предприятие, всего

Всего, м

376,9

785,2

10,5

6371,3

3100,2

3415,4

9676,1

443,0

5353,1

5821,4

3529,1

2168,6

990,5

42041,1

Надземно, м

226,9

724,5

10,5

2771,0

1566,6

1541,9

2520,1

169,1

2030,4

3384,9

1289,7

1843,7

864,0

18943,0

Подземно, м

150,0

60,7

0,0

3600,3

1533,6

1873,5

7156,0

273,9

3322,7

2436,5

2239,5

324,9

126,5

23098,1





 28

Тепловые пункты, насосные станции

В  системах  теплоснабжения  города  Советская  Гавань  центральные  тепловые

пункты отсутствуют.

В системе теплоснабжения котельной № 6 функционируют две подкачивающие

насосные станции, основные параметры которых приведены в таблице 1.9.



Таблица 1.9 – Основные характеристики насосных станций

Наименование показателей

Насосная станция

на улице Восточная

Насосная станция

на улице Гончарова

Тип

на подаче

на подаче

Кол-во насосов, шт.

Д200-36

Д200-36

Марка насосов, шт.

2

2

Давление на входе, м.в.ст.

48

46

Давление на выходе, м.в.ст.

68

72



Характеристика тепловых камер, павильонов и арматуры

Тепловые

камеры

на

тепловых

сетях

города

Советская

Гавань

преимущественно  выполнены  из  железобетонных  колец  диаметром  1  –  1,5  м,

шлакоблоков  и  блоков  фундаментных.  В  зависимости  от  диаметра  и  глубины

прокладки трубопровода высота камер составляет от 2 до 2,5 м, площадь - до 8 м

2

.

В  системах  теплоснабжения  города  Советская  Гавань  применяется  на

диаметрах  трубопроводах  до  50  мм  используется  запорная  стальная  арматура

вентильного  и  шарового  типа,  на  диаметрах  свыше  50  мм  –  чугунная  клинового

типа.



Графики  регулирования  отпуска  тепла  в  тепловые  сети.  Фактические

температурные режимы отпуска тепла

Температурный график 95/70

℃

 - на котельной №3;

Температурный  график  95/70

℃

  -  на  котельной  №6  с  температурной  полкой

60

℃

 для нужд ГВС;

Температурный график 85/60

℃

 - на котельной №8;

Температурный график 80/66

℃

 - на котельной ФКУ ИК-5;

 29

Температурный график 77/55

℃

 - на котельных №1,№2 с температурной полкой

50

℃

 для нужд ГВС;

Температурный график 75/50

℃

 - на котельных №5,№9,№10,№11 и №12.

Температурные  графики  отпуска  тепловой  энергии  для  котельных  приведены

ниже на рисунках 1.4 – 1.9.



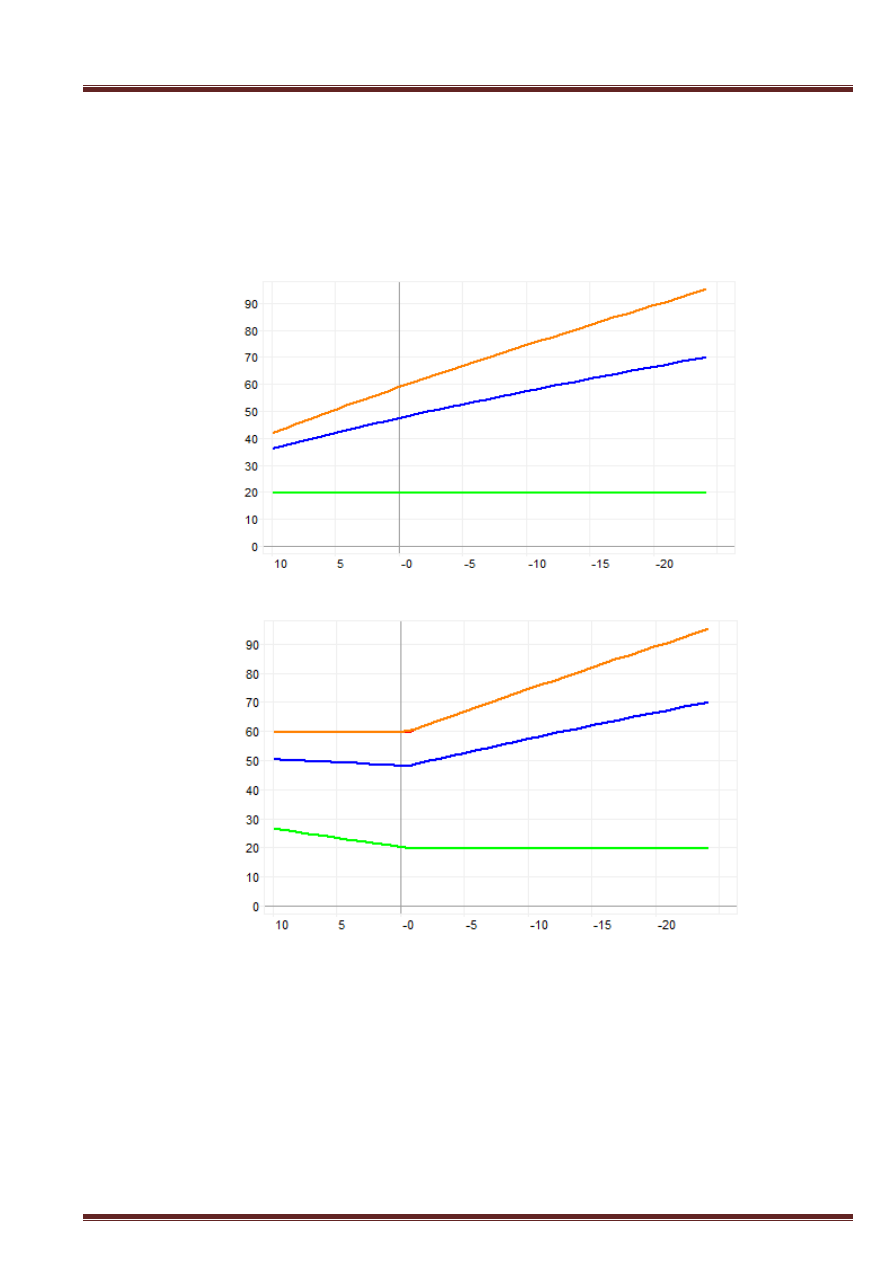

Рис.1.4 – Температурный график 95-70

℃

 котельной №3



Рис.1.5 – Температурный график 95-70

℃

 котельной №6

 30

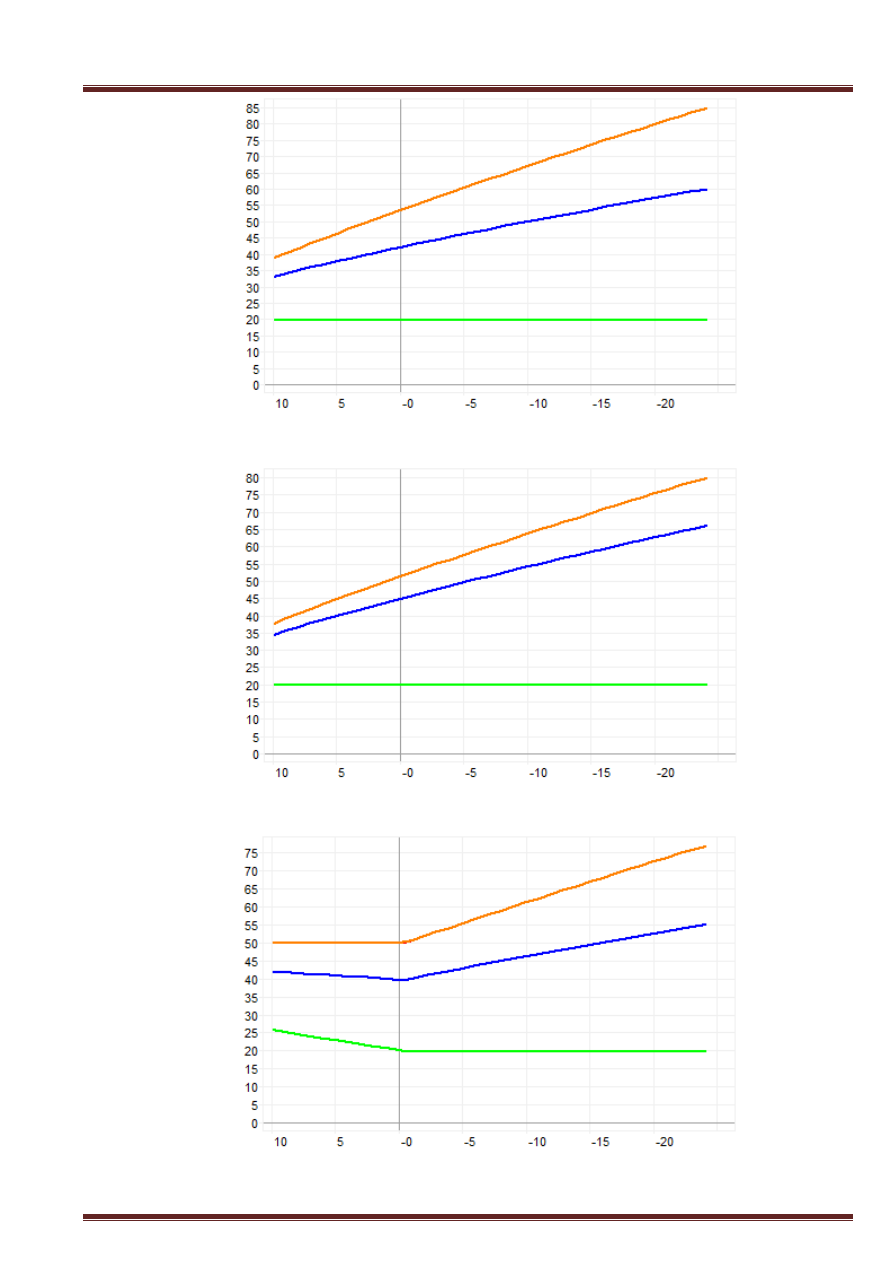

Рис.1.6 – Температурный график 85-60

℃





Рис.1.7 – Температурный график 80-66

℃





Рис.1.8 – Температурный график 77-55

℃



 31



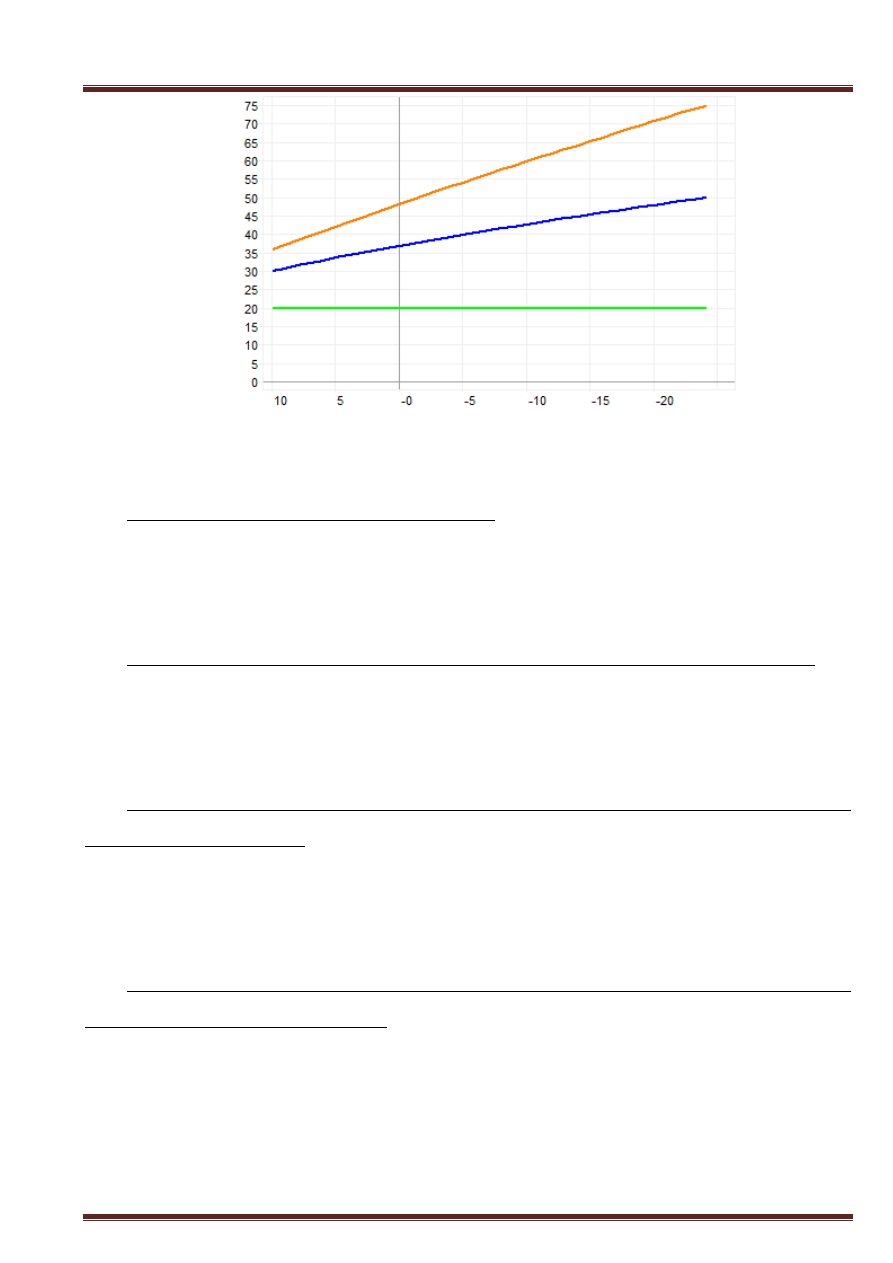

Рис.1.9 – Температурный график 75-50

℃





Гидравлические режимы тепловых сетей

Гидравлический расчет тепловых сетей выполнен в программе Zulu Thermo 7.0

и представлен в электронной модели.



Статистика отказов тепловых сетей (аварий, инцидентов) за последние 5 лет



Накопления  статистических  данных  по  авариям  и  отказам  элементов  схемы

теплоснабжения не предоставлены.



Статистика восстановлений (аварийно-восстановительных ремонтов) тепловых

сетей за последние 5 лет

Накопления  статистических  данных  по  восстановлениям  элементов  схемы

теплоснабжения не предоставлены.



Описание  процедур  диагностики  состояния  тепловых  сетей  и  планирования

капитальных (текущих) ремонтов

В настоящее время не существует единого метода для мониторинга состояния

тепловых  сетей  неразрушающего  контроля  металла  трубопроводов,  который  бы

сочетал  в  себе  одновременно  простоту  и  широкий  диапазон  применения  на

тепловых  сетях,  высокую  эффективность  и  достоверность  результатов.  В  связи  с

 32

этим  в  рассматриваемой  схеме  теплоснабжения  используется  визуальный  метод

диагностики состояния тепловых сетей.



Описание  периодичности  и  соответствия  техническим  регламентам  и  иным

обязательным  требованиям  процедур  летних  ремонтов  с  параметрами  и  методами

испытаний тепловых сетей.

Согласно  требованиям  «Правила  технической  эксплуатации  тепловых

энергоустановок» (Минэнерго Росси №115 от 24.03.03 г) и «Типовой инструкции по

технической  эксплуатации  систем  транспорта  и  распределения  тепловой  энергии»

(РД  153-34.0-20.507-98)  гидравлические  испытания  на  прочность  и  плотность

тепловых сетей проводятся ежегодно.



Нормативы  технологических  потерь  при  передаче  тепловой  энергии,

теплоносителя.

Нормативные  технологические  потери  при  передаче  тепловой  энергии

рассчитаны  согласно  методике  изложенной  в  приказе  от  30  декабря  2008  г.  №325

«Об  организации  в  министерстве  энергетики  российской  федерации  работы  по

утверждению нормативов технологических потерь при передаче тепловой энергии»

и приведены ниже в таблице 1.10.



Таблица 1.10 – Нормативные теплопотери по тепловым сетям

№

п/п

Назначение

Внутренний

диаметр,м

Длина,м

Тип

прокладки

Время

работы

β

q

Q,

Гкал/ч

Q, Гкал

Котельная №1

1

подающий

0,032

25,3

подземная

5616

1,15

31,15

0,001

5,09

2

обратный

0,032

25,3

подземная

5616

1,15

24,54

0,001

4,01

3

подающий

0,05

70,4

надземная

5616

1,15

19,29

0,002

8,77

4

обратный

0,05

70,4

надземная

5616

1,15

15,79

0,001

7,18

5

подающий

0,05

685,6

подземная

5616

1,15

35,38

0,028

156,65

6

обратный

0,05

685,6

подземная

5616

1,15

28,54

0,022

126,35

7

подающий

0,065

6,5

надземная

5616

1,15

21,36

0,000

0,90

8

обратный

0,065

6,5

надземная

5616

1,15

16,99

0,000

0,71

9

подающий

0,065

164,6

подземная

5616

1,15

40,49

0,008

43,05

10

обратный

0,065

164,6

подземная

5616

1,15

31,19

0,006

33,16

11

подающий

0,08

101,4

надземная

5616

1,15

23,72

0,003

15,53

12

обратный

0,08

101,4

надземная

5616

1,15

19,05

0,002

12,48

13

подающий

0,08

442,35

подземная

5616

1,15

41,38

0,021

118,21

14

обратный

0,08

442,35

подземная

5616

1,15

32,19

0,016

91,97

15

подающий

0,1

599,3

надземная

5616

1,15

26,72

0,018

103,41

16

обратный

0,1

599,3

надземная

5616

1,15

22,05

0,015

85,36

 33

№

п/п

Назначение

Внутренний

диаметр,м

Длина,м

Тип

прокладки

Время

работы

β

q

Q,

Гкал/ч

Q, Гкал

17

подающий

0,1

1588,75

подземная

5616

1,15

31,15

0,057

319,60

18

обратный

0,1

1588,75

подземная

5616

1,15

24,54

0,045

251,75

19

подающий

0,125

85

надземная

5616

1,15

29,79

0,003

16,35

20

обратный

0,125

85

надземная

5616

1,15

24,25

0,002

13,31

21

подающий

0,125

33,3

подземная

5616

1,15

31,15

0,001

6,70

22

обратный

0,125

33,3

подземная

5616

1,15

24,54

0,001

5,28

23

подающий

0,15

127,35

надземная

5616

1,15

33,15

0,005

27,26

24

обратный

0,15

127,35

надземная

5616

1,15

27,32

0,004

22,47

25

подающий

0,15

360,6

подземная

5616

1,15

31,15

0,013

72,54

26

обратный

0,15

360,6

подземная

5616

1,15

24,54

0,010

57,14

27

подающий

0,2

47,4

надземная

5616

1,2

40,58

0,002

12,96

28

обратный

0,2

47,4

надземная

5616

1,2

33,58

0,002

10,73

29

подающий

0,2

711,8

подземная

5616

1,15

31,15

0,025

143,19

30

обратный

0,2

711,8

подземная

5616

1,15

24,54

0,020

112,79

31

подающий

0,25

216,85

надземная

5616

1,2

47,01

0,012

68,70

32

обратный

0,25

216,85

надземная

5616

1,2

38,84

0,010

56,76

33

подающий

0,25

1194,32

подземная

5616

1,15

31,15

0,043

240,26

34

обратный

0,25

1194,32

подземная

5616

1,15

24,54

0,034

189,25

35

подающий

0,4

252,4

надземная

5616

1,2

65,01

0,020

110,58

36

обратный

0,4

252,4

надземная

5616

1,2

56,84

0,017

96,69

37

подающий

0,4

53

подземная

5616

1,15

74,64

0,005

25,55

38

обратный

0,4

53

подземная

5616

1,15

58,73

0,004

20,10



Итого



13532,44









0,479

2692,79

Котельная №2

1

подающий

0,025

25,3

подземная

5616

1,15

29,15

0,001

4,76

2

обратный

0,025

25,3

подземная

5616

1,15

23,32

0,001

3,81

3

подающий

0,032

220,7

подземная

5616

1,15

31,15

0,008

44,40

4

обратный

0,032

220,7

подземная

5616

1,15

24,54

0,006

34,97

5

подающий

0,032

35,4

надземная

5616

1,15

15,93

0,001

3,64

6

обратный

0,032

35,4

надземная

5616

1,15

12,72

0,001

2,91

7

подающий

0,05

87,7

подземная

5616

1,15

35,38

0,004

20,04

8

обратный

0,05

87,7

подземная

5616

1,15

28,54

0,003

16,16

9

подающий

0,05

331,8

надземная

5616

1,15

19,29

0,007

41,33

10

обратный

0,05

331,8

надземная

5616

1,15

15,79

0,006

33,84

11

подающий

0,065

234,7

надземная

5616

1,15

21,36

0,006

32,38

12

обратный

0,065

234,7

надземная

5616

1,15

16,99

0,005

25,75

13

подающий

0,08

304,8

надземная

5616

1,15

23,72

0,008

46,69

14

обратный

0,08

304,8

надземная

5616

1,15

19,05

0,007

37,51

15

подающий

0,08

115,1

подземная

5616

1,15

41,38

0,005

30,76

16

обратный

0,08

115,1

подземная

5616

1,15

32,19

0,004

23,93

17

подающий

0,1

549,1

надземная

5616

1,15

26,72

0,017

94,75

18

обратный

0,1

549,1

надземная

5616

1,15

22,05

0,014

78,21

19

подающий

0,1

244,79

подземная

5616

1,15

43,61

0,012

68,94

20

обратный

0,1

244,79

подземная

5616

1,15

34,97

0,010

55,29

21

подающий

0,15

430,99

надземная

5616

1,15

33,15

0,016

92,27

22

обратный

0,15

430,99

надземная

5616

1,15

27,32

0,014

76,03

23

подающий

0,15

663,98

подземная

5616

1,15

53,95

0,041

231,36

24

обратный

0,15

663,98

подземная

5616

1,15

42,63

0,033

182,82

25

подающий

0,2

203,25

надземная

5616

1,2

40,58

0,010

55,58

26

обратный

0,2

203,25

надземная

5616

1,2

33,58

0,008

45,99

27

подающий

0,2

498,95

подземная

5616

1,15

59,30

0,034

191,08

28

обратный

0,2

498,95

подземная

5616

1,15

46,07

0,026

148,46

29

подающий

0,25

25

подземная

5616

1,15

64,41

0,002

10,40

30

обратный

0,25

25

подземная

5616

1,15

50,29

0,001

8,12

31

подающий

0,3

274,6

надземная

5616

1,2

56,01

0,018

103,65

32

обратный

0,3

274,6

надземная

5616

1,2

47,84

0,016

88,54

33

подающий

0,3

42,1

подземная

5616

1,15

69,53

0,003

18,91

34

обратный

0,3

42,1

подземная

5616

1,15

54,51

0,003

14,82
