Haas Фрезерный станок. Руководство оператора (96-0117 ред. AL Июль 2011)

скопирована под новым именем и станет активной программой. Для копирования файла на другое

устройство, наведите курсор на имя программы и нажмите F2, не вводя новое имя файла. Появится

всплывающее меню со списком целевых устройств. Выберите устройство и нажмите Enter для

копирования файла. Для копирования нескольких файлов нажмите Enter (ввод), чтобы установить

отметку возле каждого имени файла.

Соглашения об именах файлов

Имена файлов должны иметь стандартный формат "восемь-точка-три". Например: program1.txt.

Однако некоторые программы САПР/САП используют в качестве типа файла «.NC», что также

допустимо. Имена файлов могут быть такими же как и номера программы без расширения, но

некоторые приложения ПК могут не опознать такой файл.
Файлы, созданные в системе управления, будут иметь имена, начинающиеся с буквы «O», после

которой идут 5 цифр. Например, O12345.

Переименование

Чтобы изменить имя файла на устройстве USB или жестком диске, выделите файл, введите новое имя

и нажмите Alter (изменить).

Удаление

Чтобы удалить файл программы из устройства, выделите файл и нажмите Erase Prog (стереть

программу). Удаляйте несколько файлов, выбрав их (нажмите Enter (ввод) для добавления файла к

списку выбранных, при этом будет установлена отметка рядом с ним; отмените выбор, снова нажав

Enter), затем нажмите Erase Prog (стереть программу), что удалит все выбранные файлы.

Экранная справка

При нажатии HELP/CALC (справка/калькулятор) появляется экранная справка. Выберите функции

из всплывающего меню и нажмите Enter (ввод) для их выполнения или используйте перечисленные

горячие клавиши. Для выхода из экрана справки нажмите кнопку Cancel (отмена) для возврата в

диспетчер устройств.

RS-232

Интерфейс RS-232 - это один из способов подключения системы ЧПУ Haas к другому компьютеру. Эта

функция позволяет программисту загружать на компьютер и с компьютера программы, настройки и

значения коррекции на инструмент.
Программы передаются или принимаются через порт RS-232 (последовательный порт 1),

расположенный сбоку на блоке управления (не на подвесном пульте управления оператора).
Кабель для подключения блока ЧПУ к ПК не входит в комплект поставки. Есть две конструкции

разъемов RS-232: разъем с 25 контактами и разъем с 9 контактами. На ПК, как правило, используется

9-контактный разъем.

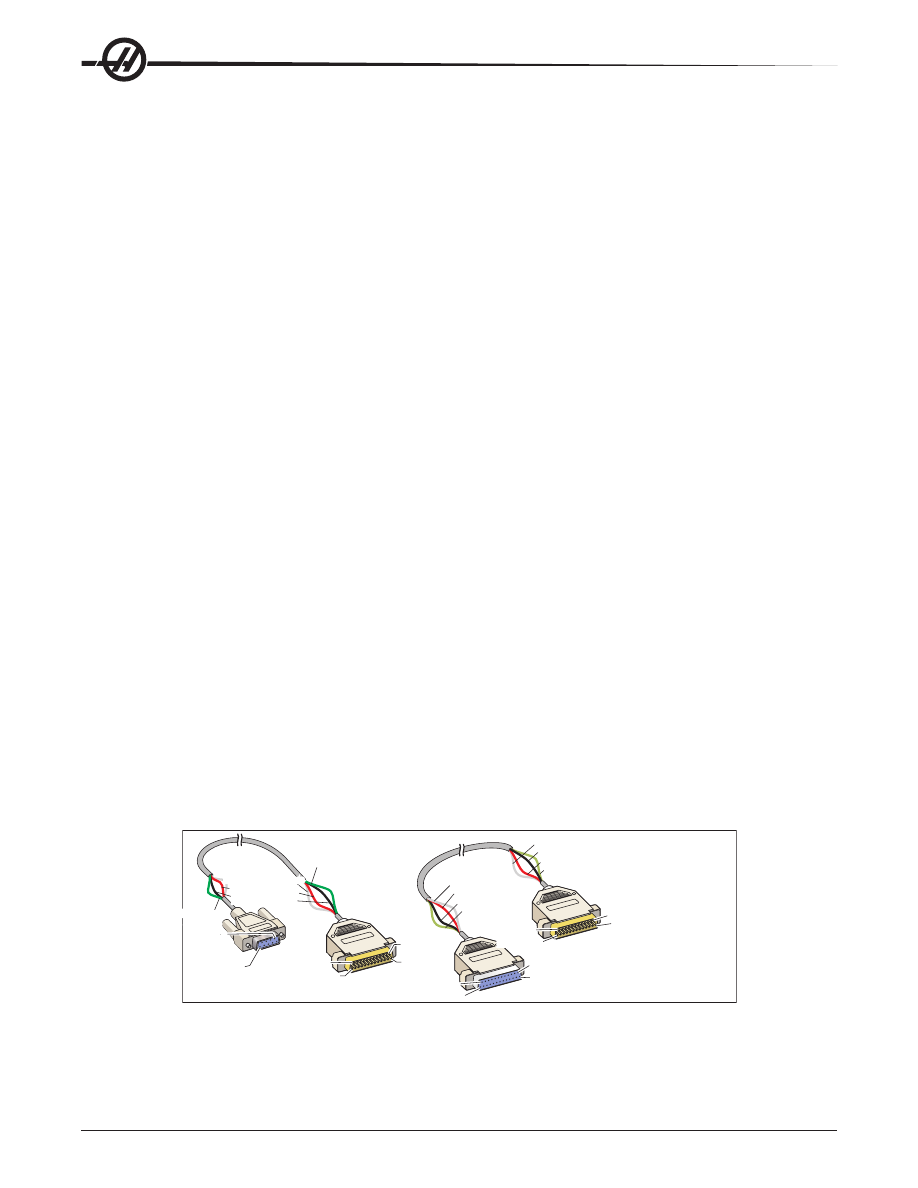

Контакт # 1, Экран заземления

Контакт # 2, TXD (Передача

данных)

Контакт # 3, RXD (прием данных)

Контакт # 4, RTS (запрос на

передачу), опция

Контакт # 5, CTS (готовность к

приему), опция

Контакт # 7, заземление сигнала

Контакт 1, заземление

Контакт 2, черный

Контакт 3, красный

Контакт 7, зеленый

Контакт 1, заземление

Контакт 2, черный

Контакт 3, красный

Контакт 7, зеленый

Контакт 7,

зеленый

Контакт 1, заземление

Контакт 2, красный

Контакт 3, черный

Контакт 5,

зеленый

Контакт 9

Контакт 1

Контакт 14

Контакт 13

Контакт 1

Контакт 14

Контакт 25

Контакт 14

ПРЕДУПРЕЖДЕНИЕ! Одной из самых распространенных причин повреждения устройств

является отсутствие нормального заземления компьютера и фрезерного станка с ЧПУ.

Отсутствие заземления вызовет повреждение системы ЧПУ или компьютера, или и того и

другого.

Длина кабеля

Ниже приведены скорости передачи в бод и соответствующие максимальные длины кабеля.

Baud Rate (Скорость

передачи данных)

Максимальная длина кабеля

(футов)

19200

9600

500

4800

1000

2400

3000

Необходимо обеспечить соответствие настроек системы Haas и другого компьютера. Для изменения

настроек блока ЧПУ перейдите на страницу Settings (настройки), нажав кнопку Setng/Graph (настройки/

графика), и пролистайте список до настроек порта RS-232 (или введите «11» и нажмите клавишу со

стрелкой вверх или вниз). Для выделения настроек используйте кнопки со стрелками вверх/вниз, а для

изменения значений - стрелки влево/вправо. Выделив нужное значение, нажмите Enter (ввод).
Настройки и значения по умолчанию порта RS-232:

11 Скорость передачи в бод (9600)

24 Заправочный конец перфоленты (Нет)

12 Контроль четности (на четность)

25 Шаблон конца блока (CR LF)

13 Стоповые биты (1)

37 Число битов данных (7)

14 Синхронизация Xon/Xoff

Ряд программ может соединяться с блоком ЧПУ станков Haas. Примером может служить программа

Hyper Terminal, поставляемая в комплекте с большинством операционных систем Microsoft Windows.

Для изменения настроек этой программы перейдите в выпадающее меню «File» (файл) вверху слева

на экране. Выберите в меню пункт «Properties» (свойства) и нажмите кнопку «Configure» (настроить). В

открывшемся окне настройки порта введите значения, соответствующие настройкам блока ЧПУ.
Для загрузки программы с компьютера нажмите кнопку LIST PROG (список программ). Переместите

курсор к элементу ALL (все) и нажмите кнопку RECV RS-232; система управления загрузит все

программы и подпрограммы, пока в потоке данных не встретится символ «%», обозначающий конец

ввода. Все программы, направляемые в систему управления с компьютера, должны начинаться

строкой, состоящей из одного символа «%», и заканчиваться строкой, состоящей из одного символа

«%». Имейте в виду, что при использовании «All» все программы должны иметь номера программы,

соответствующие формату Haas (Onnnnn). Если нет номера программы, наберите номер программы,

прежде чем нажимать RECV RS-232, и программа будет сохранена под этим номером. Или выберите

имеющуюся программу для загрузки, и она будет заменена.
Для загрузки программы в компьютер с помощью курсора выберите программу и нажмите кнопку SEND

RS-232. Выберите «ALL» (все), чтобы передать все программы в памяти системы управления. Для

повышения удобочитаемости программ можно включить настройку 41, чтобы вставлять пробелы в

данные, передаваемые через RS-232.
Страницы параметров, настроек, данных коррекции и макропеременных также можно передавать

через RS-232 по отдельности, выбрав режим «List Prog» (список программ), выбрав нужный экран и

нажав клавишу «Send» (передать). Для загрузки этих данных с компьютера нажмите клавишу RECV

(принять) и выберите нужный файл на компьютере.
Файл можно просматривать на компьютере, если добавить «.txt» к имени файла, полученного из

системы ЧПУ. Такие файлы можно открывать на компьютере с помощью программы Windows Notepad

(блокнот).

В случае получения сообщения об аварийном завершении сеанса приема-передачи между фрезерным

станком и компьютером проверьте кабель и настройки.

Удаление файла

На странице «List Prog» (список программ) наберите «DEL <имя файла>». Нажмите WRITE (запись) и

файл будет удален.

исловое

программное

управление

файлами

(фчпу)

Программу можно выполнять из ее месторасположения в сети или с устройства хранения данных,

например, с накопителя USB. Для выполнения программы из такого месторасположения перейдите

на экран диспетчера устройства (нажмите List Prog (список программ)), выделите программу на

выбранном устройстве и нажмите «Select Prog» (выбор программы). Программа будет отображена

в панели активной программы, а метка «FNC» (ФЧПУ) возле имени программы в списке программ

указывает на что, что это текущая активная программа ФЧПУ. Подпрограммы могут вызываться с

использованием М98 при условии, что подпрограмма находится в той же директории, что и главная

программа. К тому же, подпрограмма должна иметь название в соответствии с соглашением о

названиях Haas с чувствительностью к состоянию регистра, например, O12345.nc.

ВНИМАНИЕ!

Программа может быть изменена дистанционно, а изменения вступят в силу при

следующем запуске программы. Подрограммы могут быть изменены в ходе выполнения программ ЧПУ.

В ФЧПУ редактирование программ невозможно. Программа выведена на экран, и ее можно

просмотреть, но нельзя отредактировать. Редактирование можно выполнить с сетевого компьютера

или загрузив программу в память.
Для запуска программы в ФЧПУ:
1. Нажмите List Prog (список программ), затем перейдите по меню со вкладками на соответствующее

устройство (устройство USB, жесткий диск, Net Share (общая сеть)).
2. Передвигайте курсор вниз до требуемой программы и нажмите Select Prog (выбор программы).

Программа появится в окне активной программы и может быть запущена непосредственно с

устройства памяти.
Для выхода из ФЧПУ снова выделите программу и нажмите Select Prog (выбор программы) или

выберите программу в памяти ЧПУ.

спользование

редакТора

aas

(фчпу)

Редактор Haas – это приложение для редактирования программ, встроенное в систему управления

Haas. Кроме того, для использования редактора Haas требуется или плата «MainCon», или опция

жесткий диск/Enet (версия 13.03 или позже), а параметр 737, Общий выключатель 5, бит 9, «Включить

редактор Haas», должен быть установлен на 1.
Редактор Haas обеспечивает те же знакомые функции, что и многофункциональный редактор, а также

новые функции, которые расширяют возможности для разработки программ с помощью системы

управления, включая просмотр и редактирование нескольких документов.

агрузка

программы

1. Выделите программу на накопителе USB, жестком диске или на вкладке общих сетевых ресурсов

(Net Share) меню LIST PROG (список программ) и нажмите SELECT PROG (выбрать программу), чтобы

она стала активной программой (в редакторе Haas программы открываются в ФЧПУ, но доступны для

редактирования).
2. Когда программа загружена, нажмите EDIT (редактирование), чтобы перевести фокус в панель

редактирования программы.

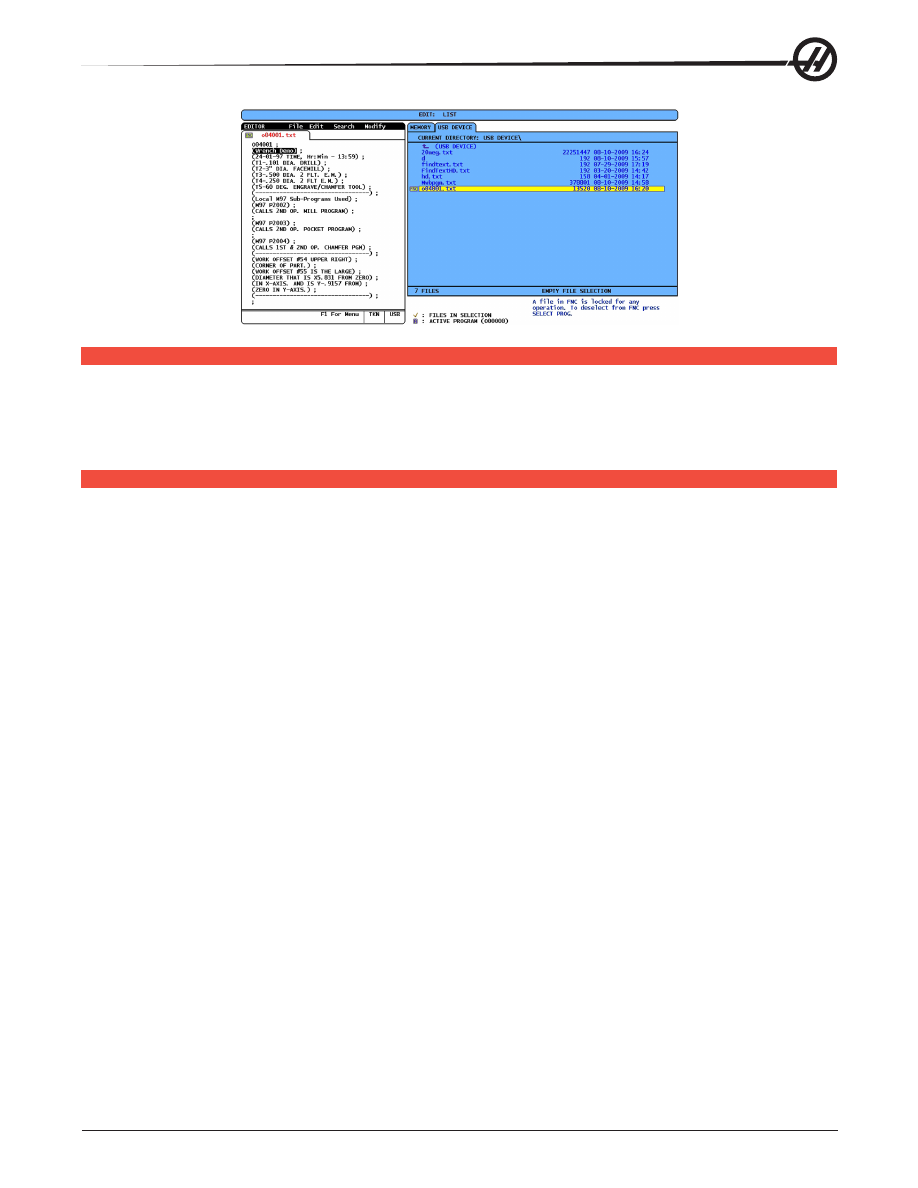

3. В исходном режиме отображения активная программа показана слева, а список программ – справа.

авигация

по

меню

Нажмите F1 для доступа к меню. Используйте клавиши курсора «влево» и «вправо» или маховичок

толчковой подачи для перехода между категориями меню, а также используйте клавиши курсора

«вверх» и «вниз» для выделения варианта в пределах категории. Для выбора меню нажмите WRITE/

ENTER (запись/ввод).

ежимы

оТображения

Имеются три режима отображения. Переключение между режимами отображения выполняется с

помощью команды «Change View» (изменить вид) в меню «File» (файл) или нажатием PRGRM/CON

VRS.
В режиме

List

(список) отображается текущая программа ФЧПУ рядом с меню LIST PROG (список

программ) с вкладками.
В режиме

Main

(главный) одновременно отображается одна программа в панели с вкладками

(переключение между вкладки происходит с помощью команды «Swap Programs» (перестановка

программ) в меню «File» (файл) или нажатием F4).
В режиме

Split

(раздельный) отображается текущая программа ФЧПУ слева, а программы, открытые

в настоящий момент, – в панели со вкладками справа. Переключение активной панели выполняется

с помощью команды «Switch to Left or Right Side» (переключиться влево или вправо) в меню «File»

(файл) или нажатием EDIT (редактировать). Когда панель со вкладками активна, переключение между

вкладками выполняется с помощью команды «Swap Programs» (перестановка программ) в меню «File»

(файл) или нажатием F4.

ижняя

обласТь

дисплея

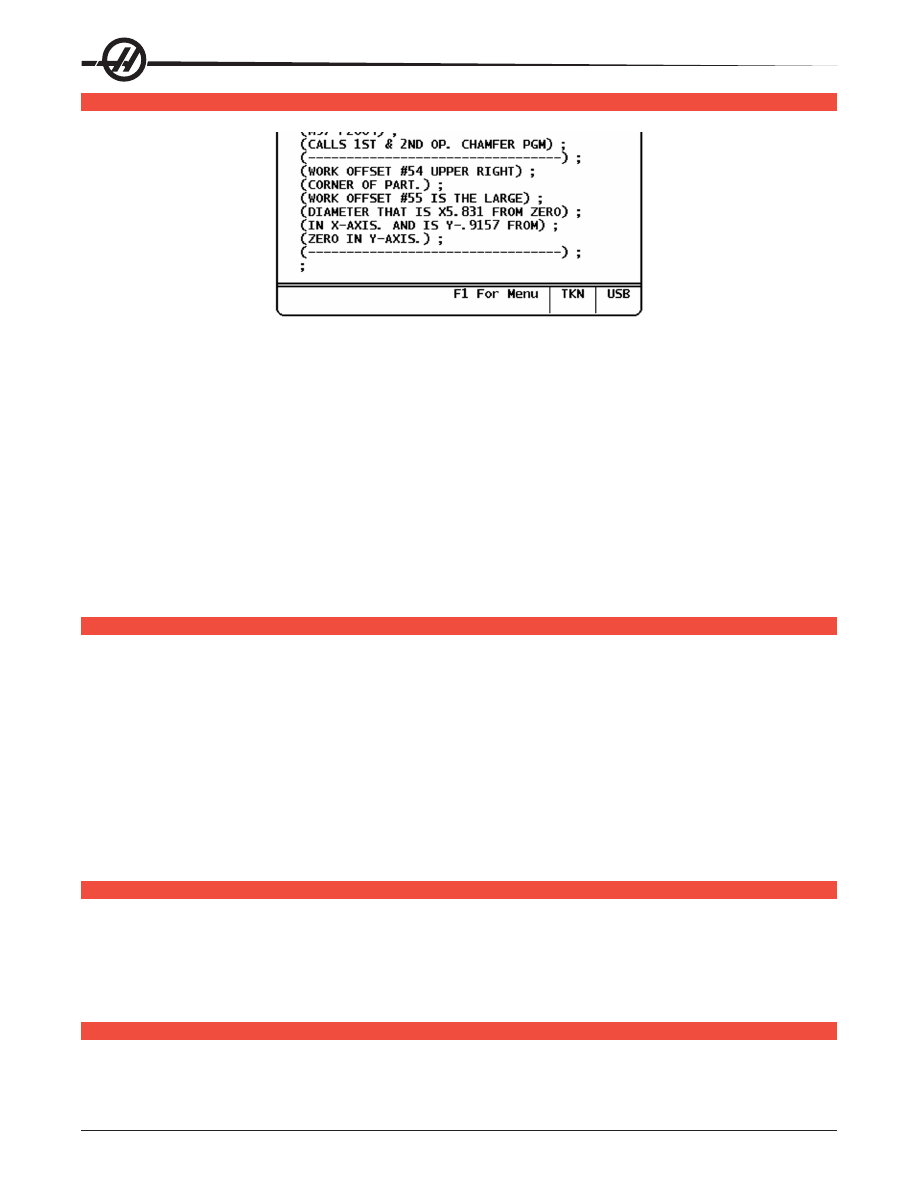

В нижней области экрана программ отображаются сообщения системы и другие данные о программе и

текущих режимах. Нижняя область имеется во всех трех режимах отображения.
В первом поле отображаются приглашения (красным шрифтом) и другие сообщения системы.

Например, если программа была изменена и необходимо сохранить ее, в этом поле появляется

сообщение «PRESS SEND TO SAVE» (для сохранения нажмите «SEND»).
В следующем поле отображает текущий режим прокрутки маховичка толчковой подачи. Индикация

«TKN» (маркер) указывает, что в настоящий момент программа пролистывается редактором по

очередности маркеров. При непрерывной толчковой подаче по программе режим прокрутки изменится

на «LNE» (строка), и при прокрутке курсор будет перемещаться построчно. Продолжение толчковой

подачи по программе изменит режим прокрутки на «PGE» (страница): постраничный просмотр.
В последнем поле указывается устройство (жесткий диск, USB, сеть), на котором сохранена активная

программа. Этот экран будет пустым, если программа не сохранена или если редактируется буфер

обмена.

ТкрыТие

нескольких

программ

Одновременно в редакторе Haas можно открыть до трех программ. Для открытия имеющейся

программы, в то время как открыта другая программа, в редакторе Haas:
1. Нажмите F1 для доступа к меню.
2. В категории «File» (файл), выберите «Open Existing File» (открыть существующий файл).
3. Отображается список программ. Выберите вкладку устройства, где находится программа, выделите

программу с помощью клавиш курсора вверх/вниз или маховичка толчковой подачи и нажмите SELECT

PROG (выбрать программу). Дисплей переключится на раздельный режим, и программа ФЧПУ будет

слева, а открытая программа и программа ФЧПУ – справа, в панели со вкладками. Для изменения

программы в панели со вкладками выберите команду «Swap Programs» перестановка программ в

меню «File» (файл) или нажмите F4, пока активна панель со вкладками.

Тображение

номеров

сТрок

Можно включить отображение номеров строк, которые не зависят от текста программы. Выберите

команду «Show Line Numbers» (показывать номера строк) в меню «File» (файл), чтобы включить их

отображение. Имейте в виду, что эти номера – не то же самое, что номера строк Nxx, они служат

только для справки при просмотре программы. Чтобы скрыть номера строк, отмените опцию в меню

«File» (файл).

еню

«F

ile

» (

файл

)

«Open Existing File» (открыть существующий файл)

Открытие файла из меню LIST PROG (список программ) в новой вкладке.

«Close File» (закрыть файл)

Закрытие текущего открытого файла. Если файл был изменен, система управления выдаст

приглашение на сохранение перед закрытием.

«Save» (сохранить)

Сохранение текущего открытого файла с тем же именем. Клавиша: «SEND» (отправить) (после

внесения изменений)

Примечание:

Программы не сохраняются автоматически. Если до сохранения изменений

был сбой питания или питание было выключено, изменения будут потеряны. Обязательно часто

сохраняйте программу при редактировании.

«Save As» (сохранить как)

Сохранение текущего открытого файла с новым именем.

«Swap Programs» (перестановка программ)

Вывод программы, следующей в панели со вкладками, на верх блока вкладок.

Клавиша: F4

«Switch To Left Or Right Side» (Переключиться на левую или правую сторону)

Смена активного окна программы (окно, активное в настоящий момент, имеет белый фон).

Клавиша:

«EDIT»

(редактировать)

«Change View» (смена вида)

Переключение между режимами просмотра «List» (список), «Main» (основной) и «Split» (раздельный).

Клавиша: PRGRM/CONVRS

(прогр/диалог)

«Show Line Numbers» (показать номера строк)

Включение показа номеров строк (только для облегчения просмотра), не зависимых от текста

программы. (они никогда не сохраняются в качестве части программы, как сохраняются номера «Nxx»).

Чтобы скрыть номера строк, выберите опцию снова.

еню

dit

" (

правка

)

Undo (Отменить)

Отменить изменения, сделанные в активной программе. Отмена функций с блоками и глобальных

функций невозможна.

Select Text (Выделить текст)

Выделяет блок текста для дальнейших функций редактирования. Перед выбором этого пункта меню

установите курсор в первой строке блока, который необходимо выбрать. Затем прокруткой с помощью

клавиш курсора или маховичка толчковой подачи перейдите вверх или вниз, чтобы определить

область выбора. Для выделения блока нажмите WRITE/ENTER (запись/ввод) или F2.

Клавиша: F2

«Move/Copy/Delete Selected Text» (переместить/копировать/удалить выделенный текст)

Используйте эти три пункта меню для работы с выделенным текстом.

Move

(переместить) удаляет выделенный текст из его текущего расположения и вставляет его после

позиции курсора.

Клавиша: ALTER

(изменить)

Copy

(копировать) вставляет выделенный текст после позиции курсора, не удаляя его в текущем

расположении.

Клавиша: INSERT

(вставка)

Delete

(удалить) удаляет выделенный текст из программы.

Клавиша: DELETE

(удалить)

«Cut/Copy Selection to Clipboard» (вырезать/копировать выделенное в буфер обмена)

Используйте эти опции меню для помещения выделенного текста в буфер обмена.

Cut

(вырезать) удаляет выделенный текст из текущей программы и перемещает его в буфер обмена.

Copy

(копировать) помещает выделенный текст в буфер обмена, не удаляя его из программы.

Буфер обмена – это устойчивая область памяти для текста программы: текст, скопированный в буфер

обмена, сохраняется, пока в буфер обмена не будут записаны новые данные, даже после выключения

и включения питания.

«Paste From Clipboard» (вставить из буфера обмена)

Вставляет содержимое буфера обмена после курсора. Не удаляет содержимое буфера обмена.

«Hide/Show Clipboard» (скрыть/показать буфер обмена)

Скройте буфер обмена для просмотра на его месте экранных данных положения, таймеров и

счетчиков. Восстановление отображения буфера обмена производится с помощью команды «Show

Clipboard» (показать буфер обмена).

«Edit Clipboard» (редактировать буфер обмена)

Для внесения изменений в содержимое буфера обмена. По окончании выберите команду «Close Clip

board» (закрыть буфер обмена) в меню «Edit» (редактировать).

Примечание:

Буфер обмена редактора Haas не связан с буфером обмена многофункционального

редактора. Результаты редактирования, выполненного в редакторе Haas невозможно вставить в

многофункциональный редактор.

еню

eaRCH

" (

поиск

)

Find Text (Найти текст)

Определите искомую строку и направление поиска, чтобы найти первое вхождение искомой строки для

поиска в указанном направлении. При выборе направления поиска нажмите F для поиска строки ниже

позиции курсора и нажмите B для поиска выше позиции курсора.

Find Again (Найти далее)

Выберите эту функцию немедленно после, текстового поиска «Find Text», чтобы найти следующее

вхождение искомой строки. Повторите для продолжения поиска и переходу к следующему вхождению.

«Find and Replace» (поиск и замена)

Определите искомую строку и строку для замены, затем задайте направление поиска (вперед/

назад). При обнаружении первого вхождения искомой строки система управления выдаст запрос

«Replace (Yes/No/All/Cancel)?» (Заменить (да/нет/все/отмена?). Для продолжения введите первую

букву варианта ответа. Если выбрано «Yes» (да) или «No» (нет), редактор выполнит заданный выбор

и перейдет к следующему вхождению искомой строки. Выберите «All» (все), чтобы автоматически

заменить все вхождения искомой строки. Выберите «Cancel» (отмена), чтобы отменить результаты

работы функции без замены вхождения (ранее замененный текст останется замененным, если выбран

этот вариант).

«Find Tool» (найти инструмент)

Эта функция выполняет поиск номеров инструмента в программе. Для поиска следующего номера

инструмента выберите ее снова.

еню

odiFy

" (

измениТь

)

Remove All Line Numbers (Удалить номера строк)

Эта функция удаляет все номера строк Nxx из программы.

Renumber All Lines (Перенумеровать строки)

Используйте эту функцию, чтобы перенумеровать все строки программы с кодами Nxx. Выберите

начальный номер и приращение номера строки.

«Reverse + & - Signs» (Замена знаков «+» и «-»)

Замена всех положительных значений на отрицательные и наоборот.

«Reverse X & Y» (замена X и Y)

Замена всех значений X на значения Y и наоборот.

рупповое

числовое

программное

управление

(гчпу)

Групповое числовое программное управление (ГЧПУ) - это еще один способ загрузки программы в

систему управления. Оно позволяет выполнять программы по мере их загрузки через порт RS-232. В

отличие от программ, загруженных через порт RS-232, в этом случае не существует ограничений на

размер управляющей программы. Программа выполняется системой управления по мере ее передачи

в систему управления; она не сохраняется в системе управления.

;

O01000 ;

(G-CODE FINAL QC TEST CUT) ;

(MATERIAL IS 2x8x8 6061 ALUMINUM) ;

;

(MAIN) ;

;

M00 ;

(READ DIRECTIONS FOR PARAMETERS AND SETTINGS) ;

(FOR VF - SERIES MACHINES W/4TH AXIS CARDS) ;

(USE / FOR HS, VR, VB, AND NON - FORTH MACHINES) ;

(CONNECT CABLE FOR HA5C BEFORE STARTING

THE PROGRAM) ;

(SETTINGS TO CHANGE) ;

(SETTING 31 SET TO OFF) ;

;

DNC RS232

DNC END FOUND

PROGRAM (DNC)

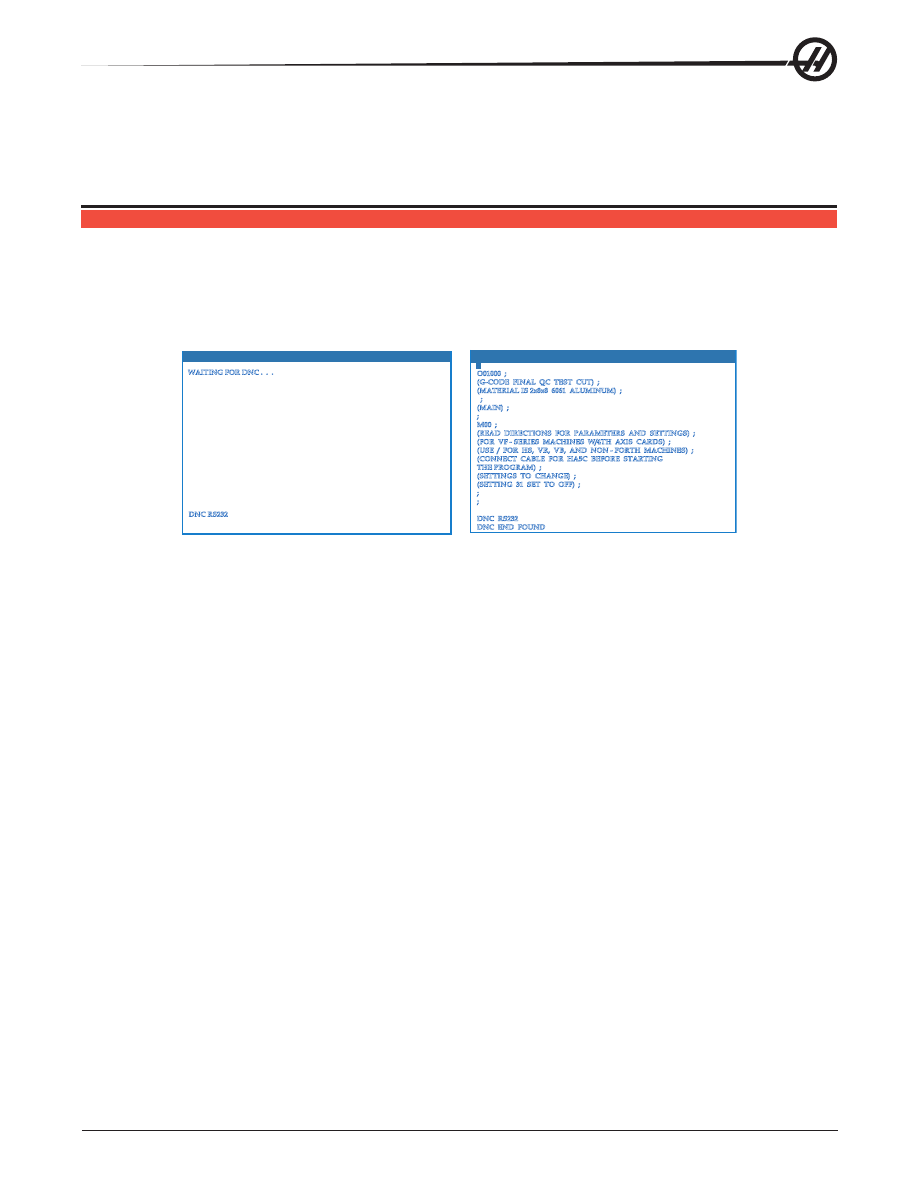

N00000000

WAITING FOR DNC . . .

DNC RS232

PROGRAM (DNC)

N00000000

ГЧПУ Ожидание программы

Программа получена из ГЧПУ

Для включения ГЧПУ используется бит 18 параметра 57 и настройка 55. Включите этот бит параметра

(значение 1) и измените настройку 55 на значение On (вкл.) Рекомендуется использовать ГЧПУ с

протоколом Xmodem или с контролем четности, поскольку в этом случае при обнаружении ошибок

передачи данных программа ГЧПУ будет остановлена безаварийно. Необходимо обеспечить

соответствие настроек компьютера и системы ЧПУ. Для изменения настроек блока ЧПУ перейдите

на страницу SETTINGS (настройки) (нажмите клавишу SETNG/GRAPH (настройки/графика)) и

пролистайте список до настроек порта RS-232 (или введите "11" и нажмите кнопку со стрелкой вверх

или вниз). Выделение переменных осуществляется кнопками со стрелками вверх/вниз, а изменение

значений - стрелками влево/вправо. Выделив нужное значение, нажмите Enter (ввод).
Рекомендуемые настройки RS-232 для ГЧПУ:

Настройки: 11 - Baud Rate Select (выбор скорости передачи в бод): 19200

12 Четность: НЕТ

13 Стоповые биты: 1

14 Synchronization: (синхронизация) XMODEM

37 RS-232 Date Bits: (биты данных ) 8

Выбор режима ГЧПУ производится двойным нажатием на клавишу MDI (ручной ввод данных)

(страница ГЧПУ «Program DNC» (программы ГЧПУ) в верхней части страницы. Примечание: Для

работы ГЧПУ необходимо как минимум 8 кб свободной пользовательской памяти. Информация о

наличии свободной памяти отображается в нижней части страницы List Programs (список программ).
Программа, посылаемая в систему управления, должна начинаться и заканчиваться символом "%".

Выбранная для порта RS-232 скорость передачи (настройка 11) должна обеспечивать скорость

выполнения блоков программы. При низкой скорости передачи возможны остановки инструмента в

процессе резания.
Передачу программы в блок ЧПУ следует начать до нажатия кнопки CYCLE START (начало цикла). При

появлении сообщения «DNC Prog Found» (обнаружена программа ГЧПУ) нажмите Cycle Start (запуск

цикла).

Примечания по прямому числовому управлению (ПЧУ)

Пока программа выполняется в режиме ГЧПУ, изменить режимы невозможно. Следовательно, функции

редактирования, такие как Background Edit (фоновое редактирование), недоступны.
ГЧПУ поддерживает "капельный" режим. В этом режиме система управления за один раз выполняет

один блок (команду). Блоки выполняются немедленно, без опережающего просмотра блоков.

Исключением является команда Cutter Compensation (коррекция на режущий инструмент). Перед

исполнением блока с коррекцией на режущий инструмент требуется выполнить чтение трех блоков

команд перемещения.
Работа ГЧПУ в режиме дуплексной связи возможна при использовании команды G102 или режима

DPRNT, передающим выходные координаты в управляющий компьютер.

асширенные

насТройки

tCP/iP

Для настройки передачи данных по сети введите конкретные значения для вашей сети в сетевые

настройки устройства ЧПУ (см. настройки 900-916 в главе «Настройки» настоящего руководства).

Нажмите F1, после того, как все параметры настройки были обновлены для вашей системы

управления и сети, это инициализирует сеть.
Для задания сетевых имен (настройки 900 и 907) используйте только буквы (A-Z, нечувствительные к

регистру), цифры (0-9), тире (-) и точки.

сТранение

неисправносТей

при

рабоТе

сеТи

Наиболее распространенные ошибки вызываются неверно введенным именем пользователя или

паролем, неверно заданными правами или паролем с истекшим сроком действия.
Если при доступе к вкладке «NET SHARE» (сетевые ресурсы общего доступа) появляется сообщение

«COULD NOT CONNECT TO NETWORK» (не удалось подключиться к сети), дополнительные данные

для устранения неисправности имеются в файле «error.log», который находится в папке ADMIN на

жестком диске (этот файл можно просматривать через ФЧПУ). Если на жестком диске отсутствует

папка ADMIN, создайте ее, затем повторите попытку доступа к удаленному сетевому ресурсу, чтобы

был создан файл журнала.

Проверка оборудования

Если программное обеспечение было обновлено, и вы хотели бы проверить версию оборудования

Ethernet, включите питание станка и дождитесь, пока из меню List/Prog не исчезнет сообщение NOT

READY. Дважды нажмите PARAM/DGNOS (параметры/диагностика), затем PAGE DOWN (следующая

страница). В нижней части страницы указана версия прошивки (FV), она должна быть 12.001 или

выше.

Администрирование сети Microsoft

Проверьте в "Сетевом окружении", что компьютер, играющий роль файл-сервера, виден в сети с

другого компьютера. Сделайте двойной щелчок на значке имени сервера в "Сетевом окружении".

Убедитесь, что папка для имени этого компьютера видна с ЧПУ (имя папки должно быть именем,

введенным в настройку 139). Убедитесь, что привилегии компьютера в роли файл-сервера для этой

папки заданы как shared (общий доступ). (А не READ ONLY (только чтение), что обычно задано по

умолчанию).
Проверка работоспособности сети (доступно только в сети TCP/IP) Выключите DHCP.
Введите статический адрес IP (настройка 902) и маску подсети (настройка 903) и нажмите F1.

Перейдите к компьютеру в сети. Перейдите в DOS (например, командная строка MS DOS), в

командной строке DOS введите «ping» и те же данные, которые была введены в настройку 902.
Пример: C:>PING 192.168.1.2

На дисплее отобразятся различные показания времени обмена данными. Если происходит ошибка

из-за превышения интервала ожидания для запроса, проверьте параметры настройки и кабель(и)

передачи данных.

реобразоваТель

программ

adal

Введение

Конвертер программ Fadal быстро преобразует текст программы Fadal в программу Haas.

Использование конвертера

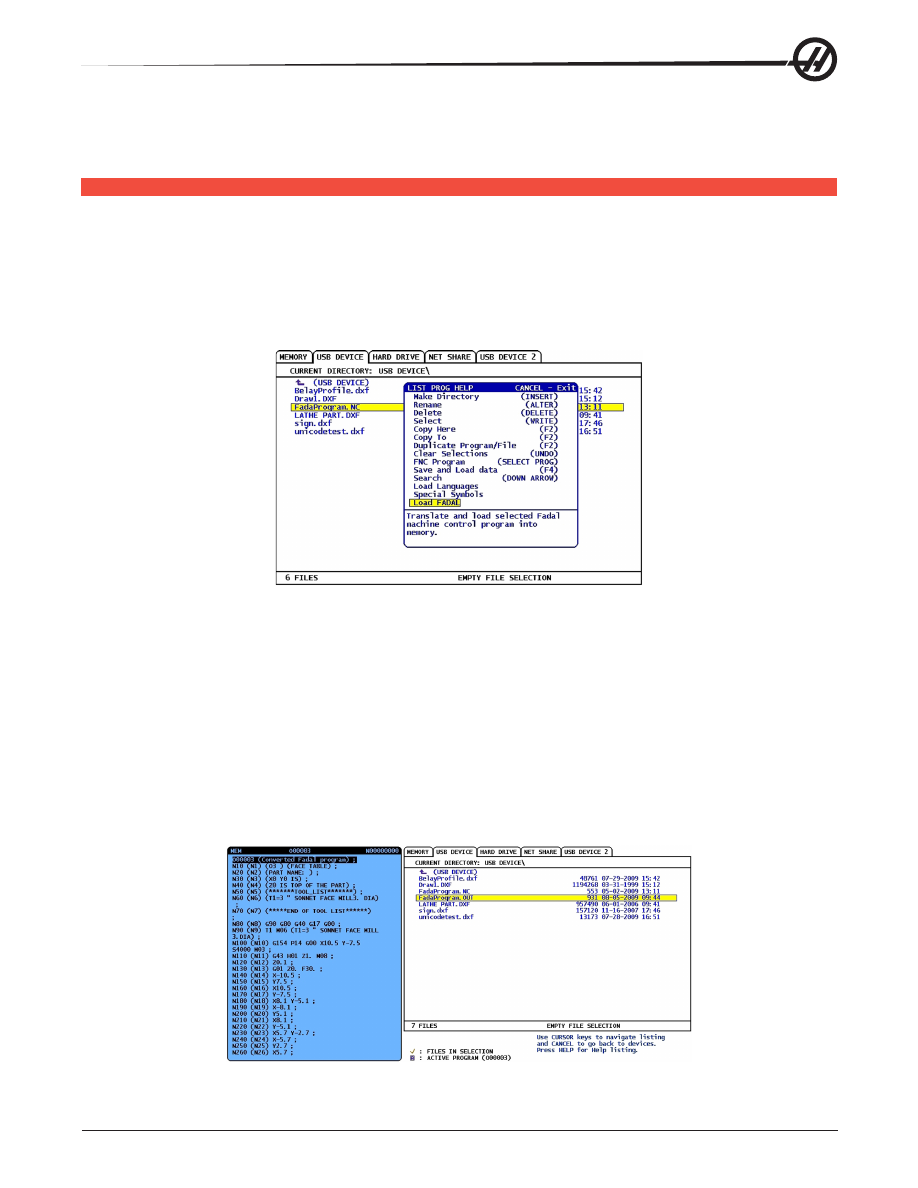

1. Доступ к конвертеру осуществляется через меню LIST PROG (список программ). Выделите

программу Fadal и нажмите F1 или HELP/CALC (справка/калькулятор). Выберите «LOAD FADAL»

(загрузка Fadal) во всплывающем меню.

2. Конвертированная программа загружается в память. Копия конвертированной программы также

сохраняется на выбранном устройстве ввода-вывода, с расширением «.out». В этой программе

сверху будет иметься строка «(Converted Fadal Program)» (конвертированная программа Fadal),

подтверждающая, что это конвертированная программа. Все строки, которые не удалось

конвертировать, преобразуются в комментарии с M199, которые выдают пользовательский сигнал

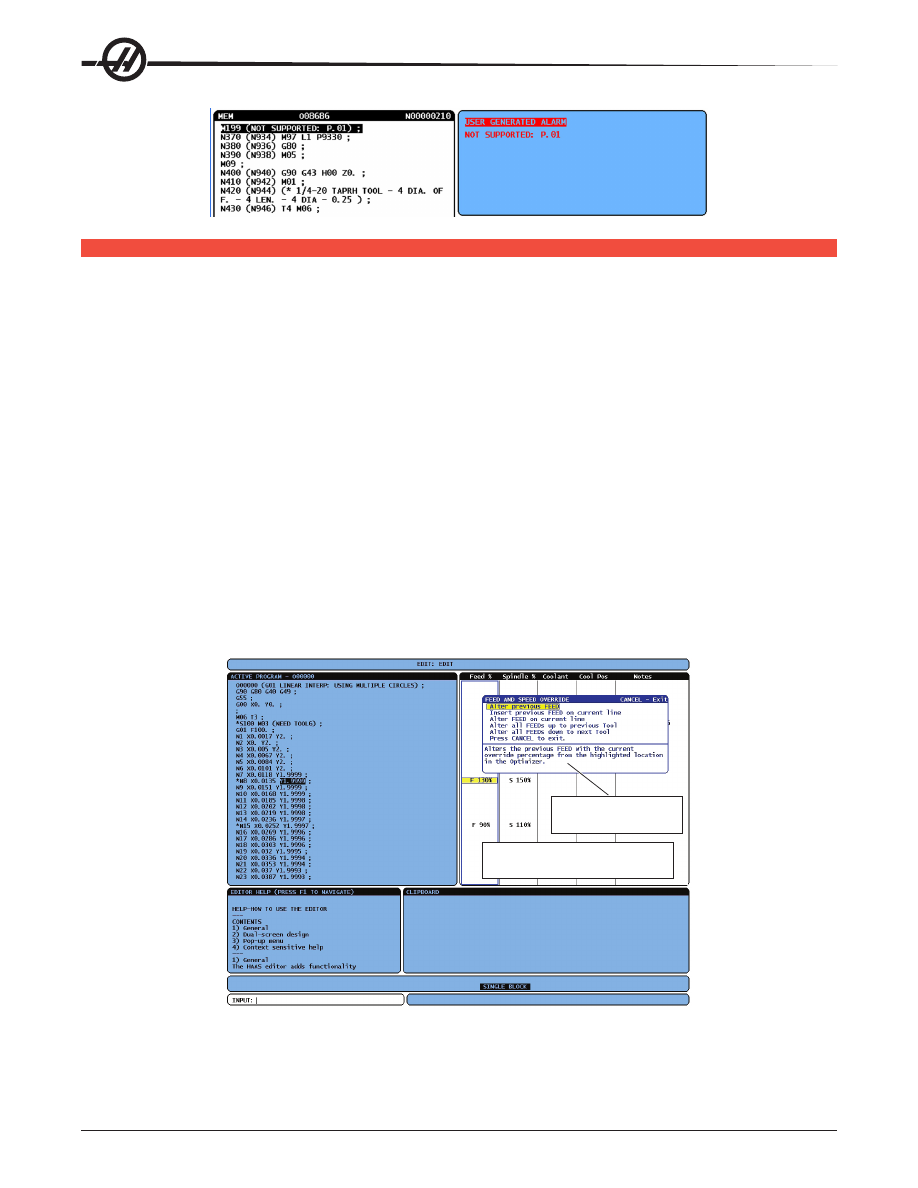

об ошибке при выполнении программы. Ознакомьтесь с этими строками и отредактируйте их для

совместимости с Haas.
ПОЛЕЗНЫЙ СОВЕТ: Можно быстро отыскать строки, которые не удалось конвертировать, с помощью

функции поиска в режиме редактирования. Активизируйте панель с конвертированной программой

(нажмите «PROG/CONVRS» (прогр/диалог) для переключения активной панели), нажмите F1 или

«HELP/CALC» (помощь/кальк) и выберите «Search» (поиск) во всплывающем меню. В качестве

искомой строки укажите M199.

пТимизаТор

программ

Эта функция позволяет оператору выполнять коррекцию скорости вращения шпинделя и параметры

подачи осей, а также положения СОЖ (программируемая СОЖ) в программе, которая выполняется. По

окончании программы, измененные строки программы выделяются, чтобы можно было окончательно

закрепить внесенные изменения или сделать возврат к первоначальным значениям.
Кроме того, оператор может сохранять заметки, набрав комментарий в строке ввода и нажав «Ввод».

Принцип работы

Пока программа выполняется, оператор может вводить заметки, корректировать скорость вращения

шпинделя, значения подачи по осям и положение программируемой СОЖ. В конце программы (в

режиме «MEM» (память)) нажмите F4 и перейдите в экран оптимизатора программы.
Для просмотра и прокрутки значений коррекции и комментариев используйте кнопки со стрелками

вправо/влево, вверх/вниз, «page up» (предыдущая страница)/«page down» следующая страница»

и «home» (в начало)/«end» (в конец). Нажмите «Enter» (ввод) на позиции, которую необходимо

редактировать, и появится всплывающее окно с вариантами выбора для соответствующего столбца

(см. рисунок). С помощью команд в меню программист может сделать ряд изменений.
Кроме того, можно выделить часть текста программы (переместите курсор в начало выделения,

нажмите F2, прокруткой перейдите к концу выделения и нажмите F2). Перейдите обратно в

оптимизатор программ (нажмите Edit (редактировать)) и нажмите «Ввод», это позволит оператору

изменять все подачи или скорости в выделенной части.

Экран оптимизатора

программы

Нажмите «Write» (запись) для

вызова меню и снова «Write»

для выбора пункта меню

бор

данных

сТанка

Machine Data Collection (сбор данных станка) активируется настройкой 143, которая позволяет

пользователю извлекать данные из системы управления с помощью команды Q, посланной через

последовательный порт RS-232 (или при помощи дополнительной аппаратуры). Это программная

функция, для работы которой дополнительно требуется компьютер, который будет слать запросы,

интерпретировать и сохранять данные, полученные из системы управления. Определенные

макропеременные также могут быть установлены с удаленного компьютера.

Сбор данных через порт RS-232

Система управления отвечает на команду Q только в том случае, если настройка 143 включена (ON).

Используется следующий формат вывода:

STX (0x02) отмечает начало данных. Этот символ управления предназначен для удаленного

компьютера.
CSV - это переменные с разделителями-запятыми, одна или более переменных отделена запятой.
ETB (0x17) - это конец данных. Этот символ управления предназначен для удаленного компьютера.
CR/LF сообщает удаленному компьютеру об окончании сегмента и необходимости перехода к

следующей линии.
0x3E Выводит на экран приглашение «>».
Если система управления занята, выдается сообщение «Status, Busy» (состояние, занято). Если

запрос не распознан, система управления выдаст Unknown (неизвестный) и новое приглашение «>».

Могут применяться следующие команды:

Q100 - Серийный номер станка

Q301 - Время в движении (всего)

>Q100

>Q301

SOFTWARE, VER (ПО, версия) M16.01

C.S. TIME, 00003:02:57

Q101 - Версия программного обеспечения

управления

Q303 - Время последнего цикла

>Q101

>Q303

SOFTWARE, VER (ПО, версия) M16.01

LAST CYCLE (последний цикл), 000:00:00

Q102 - Номер модели станка

Q304 - Время предыдущего цикла

>Q102

>Q304

MODEL (модель), VF2D

PREV CYCLE (предыдущий цикл), 000:00:00

Q104 - Режим (LIST PROG, MDI и т.п.)

Q402 - M30 Счетчик деталей #1 (с возможностью сброса с

помощью системы управления)

>Q104

>Q402

MODE (режим), (MEM) (память)

M30 #1, 553

Q200 - Смен инструмента (всего)

Q403 - M30 Счетчик деталей #2 (с возможностью сброса с

помощью системы управления)

>Q200

>Q403

TOOL CHANGES (смены инструмента), 23

M30 #2, 553

Q201 - Номер использующегося инструмента

Q500 - Три в одном (PROGRAM, Oxxxxx, STATUS, PARTS, xxxxx)

>Q201

>Q500

USING TOOL (исп. инструмент), 1

STATUS, BUSY(состояние, занято)

Q300 - Суммарное время с включенным

питанием

Q600 Переменная макроса или системы

>Q300

>Q600 801

P.O. TIME (время с вкл. пит.), 00027:50:59

ACRO, 801, 333.339996

Пользователь может запросить значение любой макропеременной или системной переменной при

помощи команды Q600, например, «Q600 xxxx». При этом на удаленном компьютере будет выведено

значение макропеременной. Кроме того, в макропеременные #1-33, 100-199, 500-699, 800-999 и от

#2001 до #2800 можно производить запись при помощи команды «E», например, «Exxxx yyyyyy.yyyyyy»

где «xxxx» - макропеременная, а "yyyyyy.yyyyyy" - новое значение. Имейте в виду, что эти команды

можно использовать только в случае, если нет сигналов об ошибке.

Сбор данных с использованием дополнительной аппаратуры

Данный метод используется для предоставления информации о статусе станка на удаленный

компьютер и осуществляется благодаря установке релейной платы M-кодов на 8 резервных реле (все

восемь выделяются под указанные ниже функции и не могут использоваться для обычной обработки

M-кодов), реле включения питания, дополнительного комплекта контактов аварийной остановки,

а также комплекта специальных кабелей. Для получения ценовой информации по этим частям

обратитесь к своему дилеру.
После установки, выходные реле 40 - 47, реле включения питания и выключатель аварийной остановки

используются для передачи состояния системы управления. Параметр 315 бит 26 Status Relays (реле

состояния) должен быть включен. Стандартные резервные М-коды по-прежнему могут использоваться.
На дисплее появятся имеющиеся состояния станка:
* контакты E-STOP (аварийная остановка). Будет закрыто при нажатии кнопки E-STOP (аварийная

остановка).
* Power ON - 115 VAC. (питание вкл.) Указывает на то, что система управления включена. Должно быть

подключено к обмотке реле 115 В переменного тока для интерфейса.
* Spare Output Relay 40 (резервное выходное реле). Указывает на то, что система управления в

состоянии "In-Cycle" (в цикле, работает).
* Spare Output Relay (резервные выходные реле) 41 и 42:

11 = режим "ПАМЯТЬ" и нет сигналов об ошибке (режим АВТО).

10 = режим "ручной ввод данных" и нет сигналов об ошибке (ручной режим).

01 = Режим Single Block (покадровый режим)

00 = другие режимы (нуль, ГЧПУ, толчковая подача, список программ и т.п.)

* Spare Output Relay (резервные выходные реле) 43 и 44:

11 = Остановка при остановке подачи (остановка подачи).

10 = остановка M00 или M01

01 = остановка M02 или M30 (остановка программы)

00 = ничто из вышеперечисленного (может быть остановка в покадровом режиме или сброс)

* Spare Output Relay 45 (резервное выходное реле) Включена коррекция скорости подачи (скорость

подачи не равна 100%)
* Spare Output Relay 46 (резервное выходное реле) Включена ручная коррекция на скорость вращения

шпинделя (скорость шпинделя не равна 100%)
* Spare Output Relay 47 (резервное выходное реле). Система управления в режиме EDIT

(редактирование).

асТройка

деТали

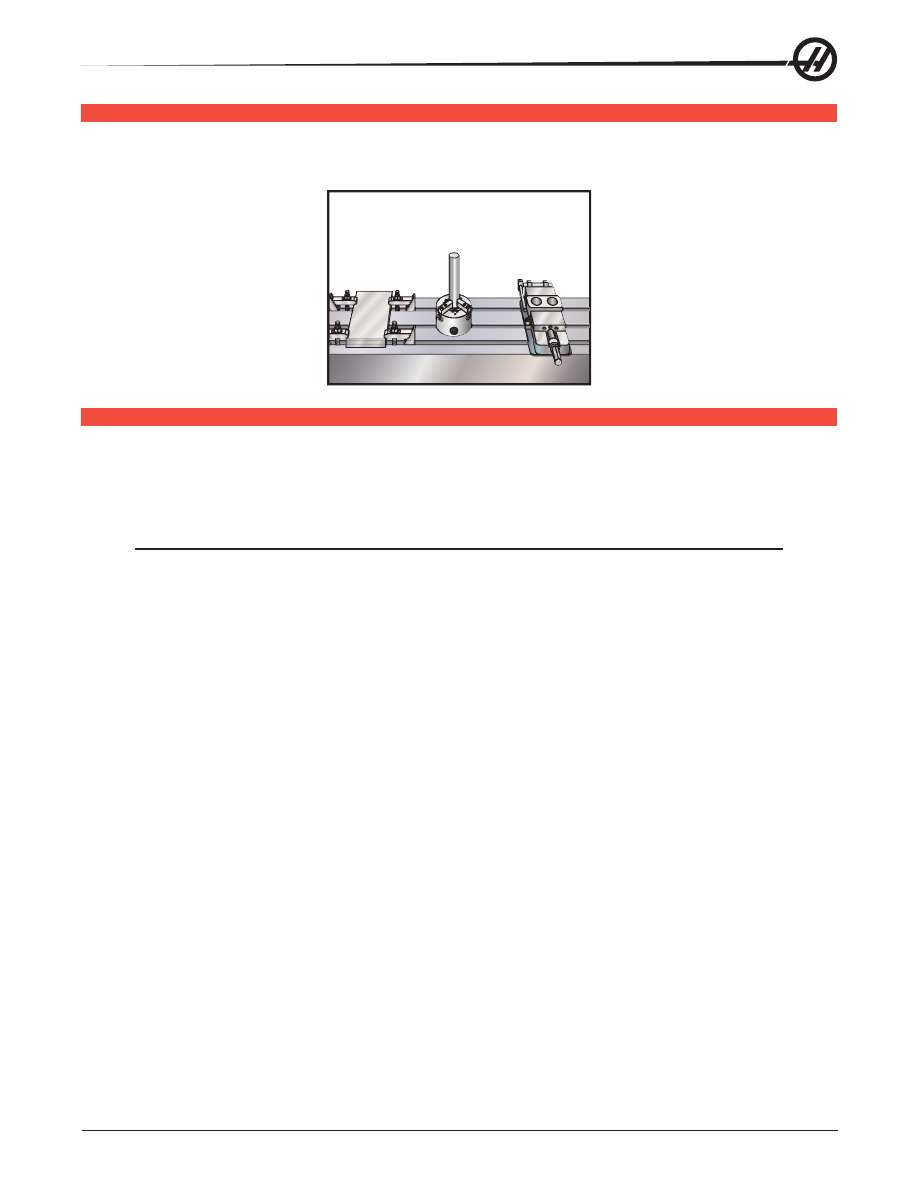

Необходимо правильно закрепить заготовку на столе. Есть много способов сделать это: используя

зажимное приспособление, патрон или болты с T-образной головкой и боковые прихваты.

Патрон

Боковой

прихват

Тиски

снасТка

Функции инструментов (Tnn)

Для выбора следующего инструмента, который будет установлен в шпиндель устройством смены

инструмента, используется код Tnn. Адрес Т не запускает операцию смены инструмента, он только

указывает, какой инструмент будет использоваться следующим. M06 запускает операцию смены

инструмента, например, командой T1M06 инструмент 1 устанавливается в шпиндель.

Примечание:

Перед выполнением смены инструмента не требуется перемещение по осям Х или

Y, однако при работе с крупногабаритной обрабатываемой деталью или приспособлением перед

сменой инструмента может потребоваться изменить положение оси Х или Y во избежание удара

инструментов по детали или приспособлению.

Команду на смену инструмента можно подавать при любом положении осей X, Y и Z. Система

управления переведет ось Z в исходное положение станка. При смене инструмента блок управления

может переместить ось Z в положение выше нуля станка, но никогда не ниже нуля. По окончании

смены инструмента ось Z будет находиться в положении нуля станка.

Инструментальные оправки

Фрезерные станки Haas оснащаются различными шпинделями. Каждый из них требует своей

инструментальной оправки. Наиболее распространенными являются шпиндели с конусом ISO

40 и конусом ISO 50. Шпиндели с конусом 40 подразделяются на два типа: BT (британская

машиностроительная система) и CT (инструменты Катерпиллер); они обозначаются как BT40 и CT40. В

шпинделе и устройстве смены инструмента могут находиться инструменты только одного типа.

Тяговый стержень

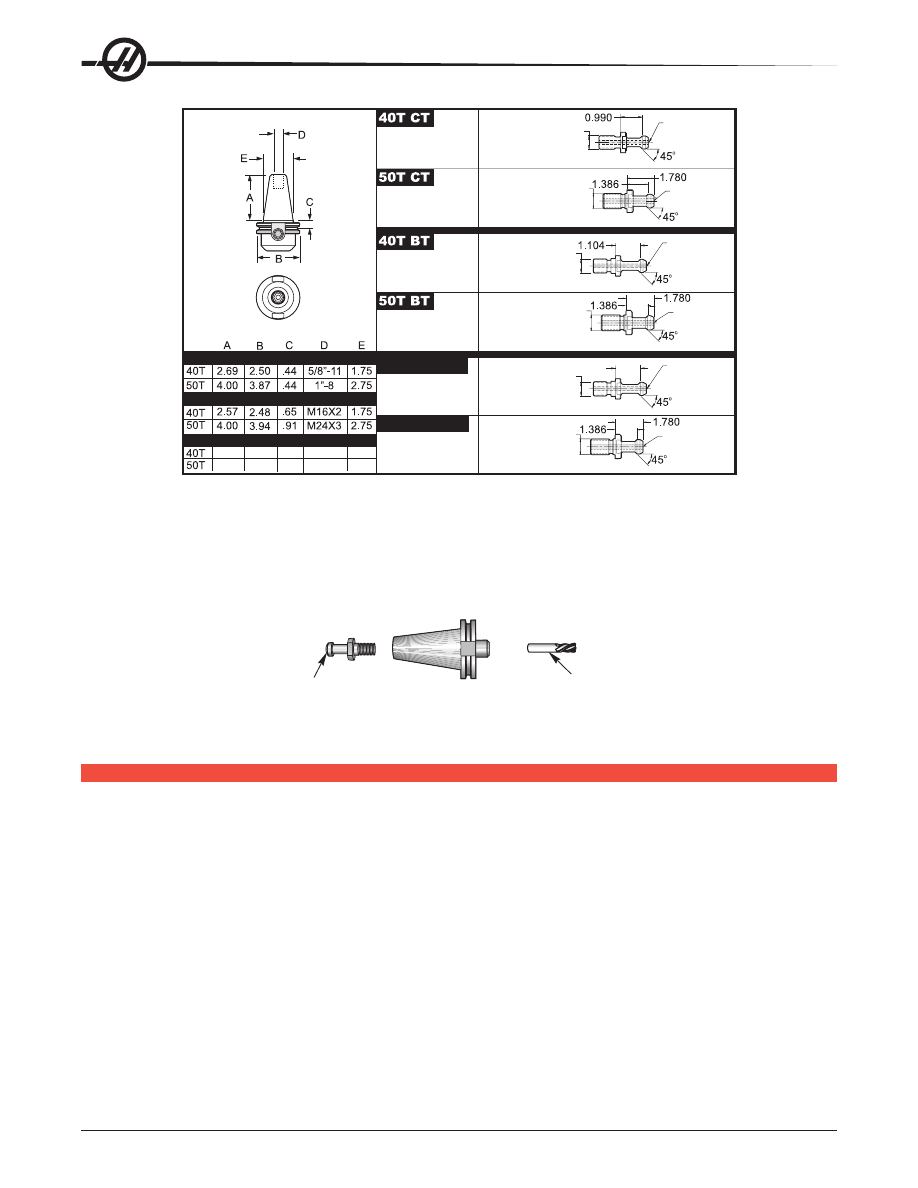

Для фиксации инструментальной оправки в шпинделе требуется тяговый стержень или захватная

головка. Тяговый стержень ввинчивается в верхний конец инструментальной оправки, каждому

шпинделю соответствует свой тип. В следующей таблице описаны тяговые стержни, используемые во

фрезерных станках Haas. Не используйте короткий вал или тяговый стержень с головкой под прямым

углом (90 градусов), они не будут работать и вызовут серьезное повреждение шпинделя.

2.69 2.50 .44 M16X2

M24X3

1.75

4.00 3.84 .44

2.75

.990

Комплекты из

24 деталей

•

TPS24С

Т (С

ОШ)

• PS24СТ (Б

ез

СОШ)

• TPS24CT50 (С

ОШ)

• PS24СТ50 (Б

ез

СОШ)

•

TPS24B

T (С

ОШ)

• PS24BT (Б

ез

СОШ)

• TPS24Е50 (С

ОШ)

• PS24E50 (Б

ез

СОШ)

• TPS24E (С

ОШ)

• PS24E (Б

ез

СОШ)

То

лько для

СО

Ш O 0.172

сквзн.

То

лько для

СО

Ш O

0.31 ск

взн.

То

лько для

СО

Ш O 0.172

сквзн.

То

лько для

СО

Ш O 0.172

сквзн.

То

лько для

СО

Ш O

0.31 ск

взн.

То

лько для

СО

Ш O

0.31 ск

взн.

Резьба

5/8-11

дюймов

Резьба

1"-8 дюймов

Резьба

M16 X

Резьба

M16 X

Резьба

M24 X

Резьба

M24 X

Станда

рт

JMTBA MAS 403 P40T-1

Станда

рт

JMTBA MAS 403 P50T-1

Станда

рт

JMTBA MAS 403 P40T-1

Станда

рт

JMTBA MAS 403 P40T-1

Станда

рт

JMTBA MAS 403 P50T-1

Станда

рт

JMTBA MAS 403 P50T-1

(британская машиностроительная система)MAS 403

DIN / ISO

40T DIN/ISO

50T DIN/ISO

(инструменты Катерпиллер)CAT фланец с V-образной канавкой

Инструментальная оправка в сборе

Тяговый стержень должен быть в исправном состоянии и плотно затянут в инструментальной

оправке гаечным ключом, в противном случае их может заклинит в шпинделе. Протирайте корпус

инструментальной оправки (ту часть, которая входит в шпиндель) слегка промасленной ветошью,

чтобы нанести масляную пленку, которая предотвратит образование ржавчины.

Pull Stud

Инструментальная оправка СТ (Конус ISO 40)

Тяговый стержень

Инструмент (концевая фреза)

Установите инструмент в инструментальной оправке, как описано в инструкции изготовителя

инструмента.

сТройсТво

смены

инсТруменТа

Во фрезерных станках Haas может использоваться два типа устройств смены инструмента: боковое

устройство смены инструментов и зонтичное. Оба типа управляются одинаково, но настраиваются по

разному.
Перед загрузкой инструмента необходимо выполнить возврат в нулевую точку фрезерного станка

(кнопка Power Up Restart - включение питания/перезапуск), это должно делаться при включении станка.
Устройство смены инструмента управляется вручную с помощью кнопки разжима инструмента и кнопок

ATC FWD (вперед) и ATC REV (назад). Есть две кнопки разжима инструмента, одна находится на

крышке головки шпинделя, а вторая - на вспомогательной клавиатуре.

Загрузка устройства смены инструмента

ВНИМАНИЕ! Запрещается превышать максимальные технические требования устройства смены

инструмента. Инструменты с очень большим весом должны быть распределены равномерно. Это значит,

что тяжелые инструменты следует располагать напротив друг друга, а не рядом. Обеспечьте нормальный

зазор между инструментами в устройстве смены инструмента, для УСИ на 20 гнезд это расстояние

составляет 3.6".

ПРИМЕЧАНИЕ: Низкое давление воздуха или недостаточный объем воздуха уменьшает давление

на поршень разжима инструмента, в результате смена инструмента замедляется или разжим не

происходит вообще.

ВНИМАНИЕ!

Нужно находиться на расстоянии от устройства смены инструмента при включении

питания, выключении питания и любых операциях по смене инструмента.

При загрузке инструментов в устройство смены инструмента они сначала вставляются в шпиндель. Не

допускается установка инструмента непосредственно в устройство смены инструмента.

ВНИМАНИЕ!

Если инструмент производит громкий щелчок при разжиме, это указывает на наличие

неисправности, что необходимо проверить, иначе может произойти серьезное повреждение устройства

смены инструмента.

Загрузка инструментов в устройство смены инструмента боковой навески

ПРИМЕЧАНИЕ: Инструмент стандартного размера имеет диаметр менее 3 дюймов для станков с

конусом ISO 40 или менее 4 дюймов для станков с конусом ISO 50. Инструменты большего размера

считаются крупногабаритными.

1. У загруженных инструментов обязательно должен быть тип тягового стержня, соответствующий

данному фрезерному станку.
2. Нажмите кнопку CURNT COMDS (текущие команды). Если станок только что включен кнопкой

Power Up/Restart (включение/перезапуск), нажмите кнопку Page Up (предыдущая страница) один раз,

чтобы открыть экран Tool Pocket Table (таблица инструментальных гнезд). В нормальном рабочем

состоянии станка нажимайте Page Up/Down (предыдущая/следующая страница) до появления таблицы

инструментальных гнезд (Tool Pocket Table).
3. Удалите обозначения инструментов «Large» (крупногабаритные) или «Heavy» (тяжелые), если

есть. Для этого с помощью клавиш курсора перейдите к инструментальному гнезду, рядом с которым

стоит буква «L» или «H». Нажмите пробел, а затем Write/Enter (запись/ввод) для сброса обозначений

инструмента «Large» (крупногабаритный) или «Heavy» (тяжелый). Или нажмите 3, затем Origin (начало

координат), чтобы удалить все назначения.

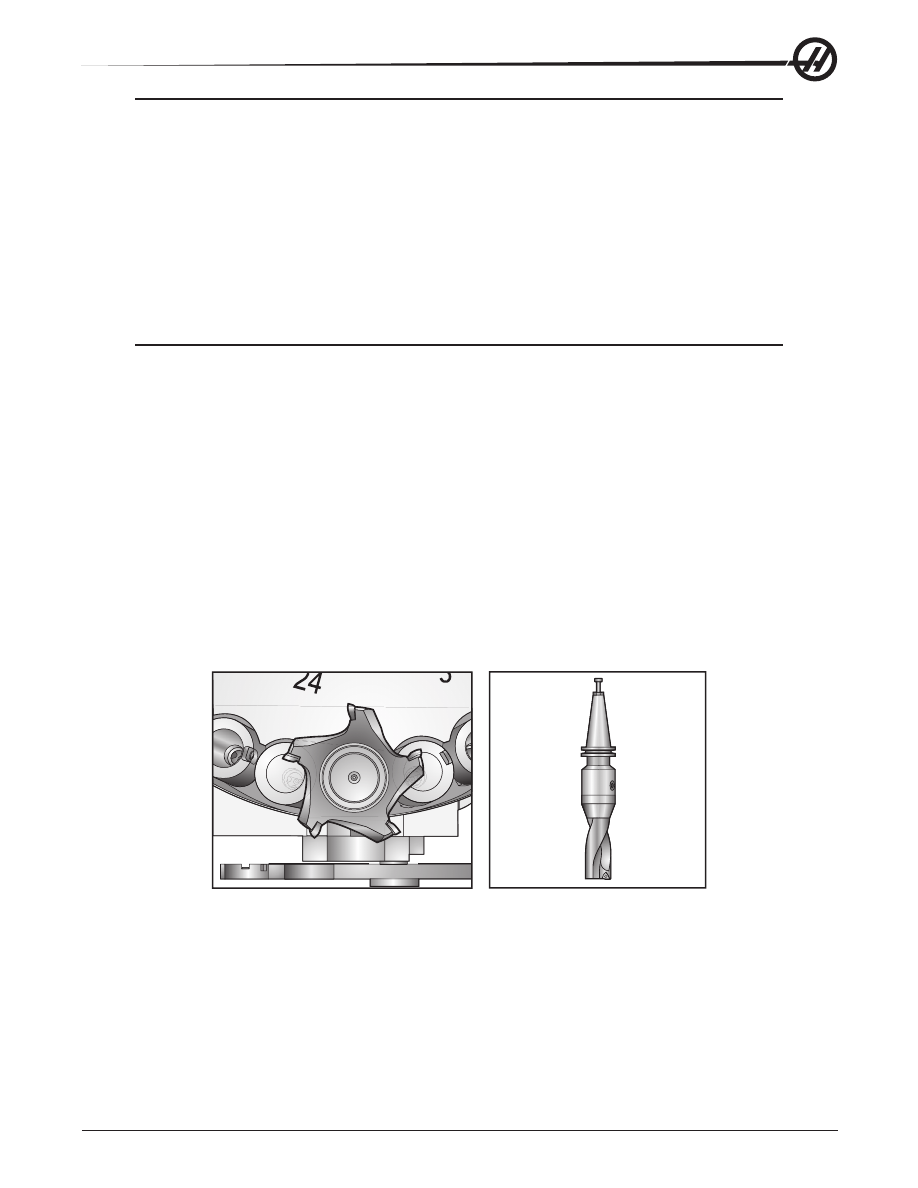

1 2

Большой (и тяжелый) инструмент при

пустых соседних гнездах

Тяжелый инструмент

(не большой)

4. Нажмите Origin (исходное положение) для сброса таблицы инструментальных гнезд на значения по

умолчанию. При этом инструмент 1 будет помещен в шпиндель, инструмент 2 - в гнездо 1, инструмент

3 - в гнездо 2 и т.д. Это делается для очистки предыдущих настроек таблицы инструментальных гнезд

и для перенумерования таблицы инструментальных гнезд для работы со следующей программой.

Другой способ выполнить сброс таблицы инструментальных гнезд - ввести 0 (ноль) и нажать Origin

(исходное положение). Это сбросит все значения на ноль.

Haas Фрезерный станок. Руководство оператора (96-0117 ред. AL Июль 2011) - часть 4
