Обслуживание и текущий ремонт автомобиля МАЗ-5550N5 (2017 год)

54 21

- 0

СВЕТОВЫЕ КОДЫ СОСТОЯНИЯ ЭЛЕМЕНТОВ АБС WABCO

             Код
           Ра   Рб

1  -  1
2  -  1
2  -  2
2  -  3
2  -  4
3  -  1
3  -  2
3  -  3
3  -  4
4  -  1
4  -  2
4  -  3
4  -  4
5  -  1
5  -  2
5  -  3
5  -  4

Поврежденный
элемент

Все элементы
Модулятор
Модулятор
Модулятор
Модулятор
Датчик
Датчик А
Датчик
Датчик С
Датчик
Датчик А
Датчик
Датчик С
Датчик
Датчик А
Датчик
Датчик С

B
A
D
C

Характер
повреждения

Системы исправны
Обрыв или замыкание на “массу”
Обрыв или замыкание на “массу”
Обрыв или замыкание на “массу”
Обрыв или замыкание на “массу”
Большой воздушный зазор
Большой воздушный зазор
Большой воздушный зазор
Большой воздушный зазор
Короткое замыкание или обрыв
Короткое замыкание или обрыв
Короткое замыкание или обрыв
Короткое замыкание или обрыв
Перемежающийся сигнал
Перемежающийся сигнал
Перемежающийся сигнал
Перемежающийся сигнал

             Код
           Ра   Рб

6  -  1
6  -  2
6  -  3
6  -  4
7  -  1
7  -  2
7  -  3
7  -  4
7  -  5
7  -  6
8  -  1

8 - 2

8  -  3
8  -  4
8  -  5

Поврежденный
элемент

Датчик
Датчик А
Датчик
Датчик С
Связь с БУ
Клапан ПБС
Реле замедлителя
Лампа АБС
ПБС
Клапан пробл. ПБС
Питание БУ

Питание БУ

Питание БУ
Питание БУ
Питание БУ

Характер
повреждения

Дефект ротора / датчика
Дефект ротора / датчика
Дефект ротора / датчика
Дефект ротора / датчика
Ошибка связи
Короткое замыкание или обрыв
Короткое замыкание или обрыв
Короткое замыкание или обрыв
Ошибка конфигурации ПБС
Короткое замыкание или обрыв
Пониженное напряжение бортовой
сети
Повышенное напряжение
бортовой сети
Внутренняя ошибка
Ошибка конфигурации
Ошибка подключения по “массе”

ПРИКЛАДНАЯ ИНФОРМАЦИЯ
Диагностика и возможные повреждения АБС/ПБС

54 21

- 0

СВЕТОВЫЕ КОДЫ СОСТОЯНИЯ ЭЛЕМЕНТОВ АБС ЭКРАН

             Код
           Ра   Рб

1  -  2
1  -  3
1  -  4
1  -  5
2  -  2
2  -  3
2  -  4
2  -  5
3  -  2
3  -  3
3  -  4
3  -  5
4  -  2
4  -  3
4  -  4
4  -  5

Поврежденный
элемент

Модулятор
Датчик А
Датчик А
Датчик А
Модулятор
Датчик
Датчик
Датчик
Модулятор С
Датчик С
Датчик С
Датчик С
Модулятор
Датчик
Датчик
Датчик

B
B
B

D
D
D

Характер
повреждения

Обрыв или замыкание на “массу”
Большой воздушный зазор
Обрыв или замыкание на “массу”
Провалы скорости или дребезг датчика
Обрыв или замыкание на “массу”
Большой воздушный зазор
Обрыв или замыкание на “массу”
Провалы скорости или дребезг датчика
Обрыв или замыкание на “массу”
Большой воздушный зазор
Обрыв или замыкание на “массу”
Провалы скорости или дребезг датчика
Обрыв или замыкание на “массу”
Большой воздушный зазор
Обрыв или замыкание на “массу”
Провалы скорости или дребезг датчика

             Код
           Ра   Рб

7 - 1

7 - 2

7 - 4

8 - 1

8 - 2

8 - 3

7 - 3

Поврежденный
элемент

CAN

Клапан ПБС
Ретардер
Клапан
пропорциональный
Система
электропитания
Система
электропитания
Электронный блок

Характер
повреждения

Обрыв или короткое замыкание
линии
Короткое замыкание или обрыв
Короткое замыкание или обрыв
Короткое замыкание или обрыв

Пониженное напряжение
бортовой сети
Повышенное напряжение
бортовой сети
Повреждение электронного
блока

CAN

ПРИКЛАДНАЯ ИНФОРМАЦИЯ

Диагностика и возможные повреждения АБС/ПБС

54 21

- 0

ВОЗМОЖНЫЕ ПОВРЕЖДЕНИЯ АБС / ПБС

Повреждения

При повороте ключа замка
зажигания в положение
«ПРИБОРЫ» не включаются
индикаторы с символами «ABS»
или «

При повороте ключа замка
зажигания в положение

ПРИБОРЫ индикаторы ABS и

загораются и не гаснут

При движении со скоростью более
7 км ч красный индикатор ABS
тягача или прицепа не гаснет

После достижения скорости 5-7км ч
индикатор ABS гаснет и начинает
мигать с частотой 0,5 Гц

При торможении включается
красный индикатор с символом

ABS

АБС работает с перебоями

»,

Причина

Отсутствует или понижено напряжение
бортовой сети автомобиля, отсутствует
напряжение питания блока управления (БУ)
Повреждение индикаторов ламп или
проводки Неисправность БУ

Обрыв или короткое замыкание в цепях
кабелей или разъемов датчиков
модуляторов или электропневмоклапанов
ПБС

Увеличен зазор между статором датчика
и ротором
Повреждение катушки датчика нарушен
контакт в разъеме соединения датчика с
кабелем обрыв кабеля
Нарушение контакта в коммутационных
колодках
Повреждение катушки датчика нарушен
контакт в разъеме соединения датчика с
кабелем обрыв кабеля
Повреждение проводки или
повреждение БУ

Переключатель режимов работы АБС
находится в состоянии замкнуто или
замыкание контакта переключателя на

массу

Нарушение контакта в колодке
коммутационной платы нарушено
крепление блока управления

Устранение повреждений

Проверить напряжение бортовой сети. Проверить
и при необходимости заменить аккумуляторы
или предохранители питания «ABS/ASR»
Заменить поврежденный индикатор устранить
повреждение в проводке заменить БУ

Проверить тестером цепи датчиков модуляторов
и электропневмоклапанов ПБС устранить
повреждение

Проверить тестером напряжение выходного
сигнала датчиков отрегулировать зазор
Проверить активное сопротивление датчиков и
кабелей восстановить контакт заменить датчик

Восстановить контакт

Проверить состояние катушек кабеля и разъема
Устранить повреждение путем затяжки разъема
или замены модулятора или кабеля
Проверить реле и проводку Заменить
поврежденные элементы

Проверить переключатель устранить замыкание

Восстановить контакт, закрепить блок управления

ПРИКЛАДНАЯ ИНФОРМАЦИЯ
Диагностика и возможные повреждения АБС/ПБС

54 21

- 0

Повреждения

При торможении включается
красный индикатор с символом

ABS

АБС работает с перебоями

При торможении АБС срабатывает
однако происходит блокировка
одного из колес

При нажатой тормозной педали
происходит травление воздуха из
атмосферного вывода модулятора

При нажатой тормозной педали
включается желтый индикатор
с символом ABS прицепа или не
включается красный индикатор с
символом ABS прицепа

При движении на повороте
включается индикатор ASR/INF и
происходит подтормаживание
ведущих колес

»,

Причина

Нарушено крепление или увеличен
воздушный зазор одного из датчиков колес

Нарушение смазки и заедание разжимного
кулака или роликов колодок тормоза
Ошибочное подключение датчиков и
модуляторов одного из колес
Ослабла или поломана стяжная пружина
колодок тормоза

Нарушена герметизация выпускного
диафрагменного клапана модулятора за
счет попадания инородного тела между
седлом клапана и диафрагмой

Нарушено соединение в разъеме питания
АБС прицепа не подключен или оборван
кабель питания АБС прицепа неисправен
или отсутствует электронный блок АБС
прицепа прицеп не оснащен АБС

Ошибочное подключение или замыкание
на

в цепи клапана ПБС

(

)

«+»

Устранение повреждений

Проверить крепление датчиков восстановить
воздушный зазор

Разобрать колесный узел устранить
повреждение, восстановить смазку
Проверить соответствие подключения датчиков и
модуляторов согласно схемы
Заменить пружину

Заменить или разобрать модулятор и устранить
повреждение с последующей проверкой его
герметичности в мастерской

Проверить разъемы и предохранители
подключить исправный кабель и проверить цепь
питания индикаторы и блок АБС прицепа

Проверить правильность подключения клапана
ПБС устранить замыкание

(

)

ПРИКЛАДНАЯ ИНФОРМАЦИЯ

Диагностика и возможные повреждения АБС/ПБС

ПРИКЛАДНАЯ ИНФОРМАЦИЯ

Диагностика и возможные повреждения EDC

54 41

- 0

КОНТРОЛЬНАЯ ДИАГНОСТИКА EDC ПО СВЕТОВЫМ КОДАМ

ВНИМАНИЕ!
Не рекомендуется продолжать движение, если во время движения
загорелся индикатор 4. В этом случае автомобиль следует остановить
в ближайшем, месте соблюдая правила дорожного движения,
заглушить двигатель и провести диагностику, как описано ниже
Передвижение автомобиля до устранения неисправностей и
стирания ошибок в памяти отказов допускается до ближайшей
сервисной станции

Включение режима диагностики

Определение повреждений по световому коду

При каждом включении питания в положение «ПРИБОРЫ» и весь период

работы двигателя,

постоянно контролирует исправность элементов

системы (датчиков, цепей блока управления и т.д.) и сохраняет
информацию об отказах и неисправностях, возникших в процессе
эксплуатации в энергонезависимую память электронного блока

Перед началом контроля системы следует проверить исправность

штатного электрооборудования, пневмосистемы и предохранителей
питания системы

. Напряжение бортсети и давление в пневмосистеме

должно соответствовать номинальным значениям, плавкие вставки
предохранителей должны быть целыми и соответствовать номиналу

   Автомобиль заторможен, рычаг передач находится в нейтрали,
    двигатель заглушен

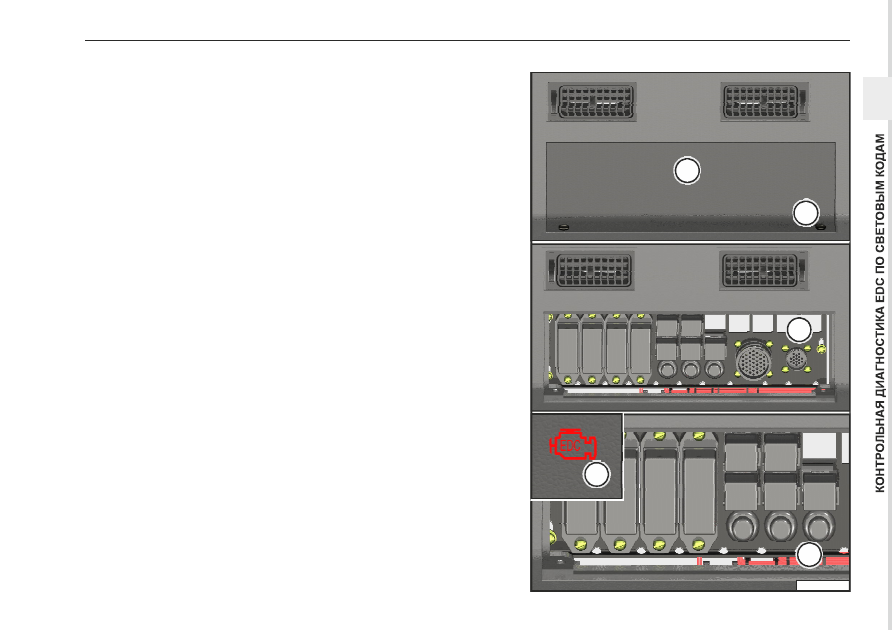

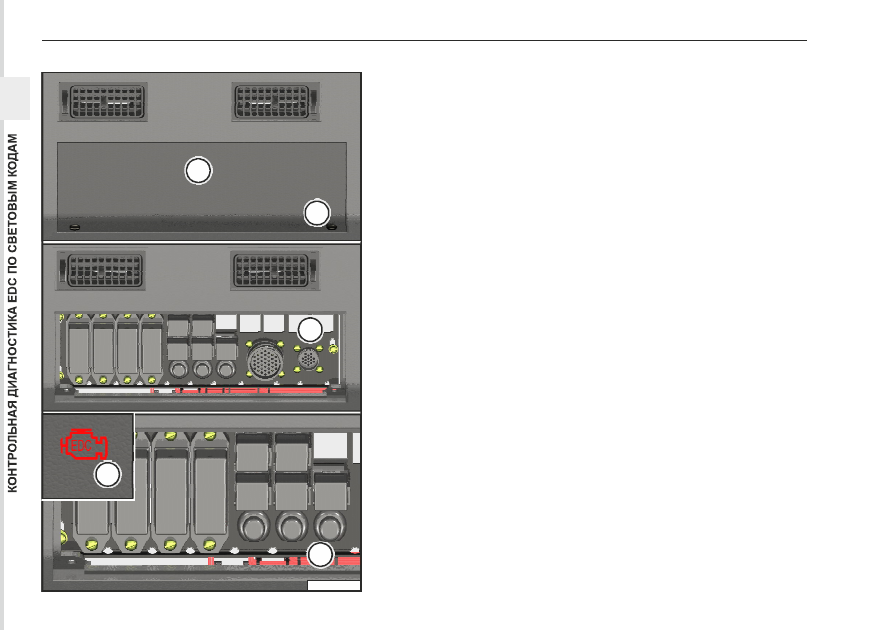

   Вывинтить два винта 2 и открыть крышку 1
   Включить замок зажигания в положение «ПРИБОРЫ», см. стр. 1.13

   Нажать и отпустить кнопку диагностики 5 на панели реле и
    предохранителей 3
   При наличии неисправности индикатор 4 выдает световой код ошибки
    состоящий из трех блоков коротких импульсов, разделенных длинными
    паузами
   При каждом нажатии выдается только один код ошибки
   Вызов кодов следует повторять до появления кода, вызванного первым

EDC

•

•
•

•

•
•

54 1

4 00 00

54 1

.4 - 0

Система диагностики различает два вида неисправностей:
Пассивная ошибка - ошибка, не влекущая серьёзных изменений в
алгоритмах работы

и может быть стёрта

   Активная ошибка - ошибка, при которой продолжение нормального
    функционирования системы невозможно, либо которая приводит к
    принудительному останову двигателя. Данную ошибку следует
    устранить при первой возможности на станции диагностики

Стирание кодов активных и пассивных ошибок возможно произвести
только на станции диагностики

Не все возникающие в процессе эксплуатации неисправности или

отклонения в работе двигателя могут быть обнаружены блоком
управления. Поэтому во время работы двигателя следует следить за
показаниями щитка приборов, цветом выхлопных газов, прислушиваться
к работе двигателя. При появлении отклонений (шумов, повышенной
дымности) следует остановить двигатель, выявить причину
неисправности и устранить ее. Если неисправность устранить не удалось,
проследуйте к посту диагностики СТО

Световые коды ошибок и возможные повреждения

приведены далее

•

EDC

•

EDC

ЗАПРЕЩАЕТСЯ!
Если индикатор 4 не гаснет после стирания ошибок из памяти или
загорается вновь при попытке завести двигатель, то ошибка
присутствует и не устранена. Пытаться запускать двигатель в этом
случае до проведения диагностики

двигателя и устранения

неисправности запрещается. Передвижение автомобиля допускается
только путем буксирования

Стирание кодов ошибок

EDC

ПРИКЛАДНАЯ ИНФОРМАЦИЯ
Диагностика и возможные повреждения EDC

54 1

4 00 00

СВЕТОВЫЕ КОДЫ СОСТОЯНИЯ ЭЛЕМЕНТОВ EDC

Причина

Напряжение питания бортовой сети слишком
высокое/низкое
Датчик частоты вращения коленчатого вала
Датчик частоты вращения распределительного вала

Цепи управления реле стартера
Цепи клеммы “50”
Цепи клеммы “15”
Ошибка напряжения питания

Недопустимое напряжение питания датчиков (12В)
Цепи главного реле
Датчик давления топлива в Rail
Дозатор ТНВД

Цепи управления инжекторами

Ограничение числа впрысков топлива
Падение давления в топливном аккумуляторе
Датчик уровня воды в топливе
Датчик водосборника топливного фильтра

Датчик температуры топлива
Электронагревательный элемент топливного фильтра

Код

1-1-1

1-1-2
1-1-3
1-1-4
1-2-1
1-2-2
1-2-3
1-2-4
2-6-3
1-3-1
1-3-2
1-3-3
1-3-5
2-5-1
2-5-2
2-5-3
2-5-4
2-5-5
2-5-7
2-5-8
1-4-1…
…1-4-6
1-5-1…
…1-5-4
1-5-5
1-5-6
2-1-1
2-1-2
2-1-3
2-1-4
2-1-5
2-1-6

ПРИКЛАДНАЯ ИНФОРМАЦИЯ

Диагностика и возможные повреждения EDC

54 41

- 03

Код

2-2-1

2-2-2
2-2-3
2-2-5
2-2-6
3-4-4
2-2-9
2-3-1
3-4-4
2-3-4
2-4-1
2-4-2
2-4-5
2-4-6
2-4-3
1-1-5
1-1-6
2-6-1
2-6-2
2-6-3
2-6-4
2-6-5
4-1-4
3-1-1

3-1-2
3-2-1
3-2-2
3-2-3
3-2-4
3-3-1

Причина

Датчик положения (основной и резервный) положения
педали подачи топлива
Датчик положения педали сцепления
Датчик положения педали тормоза

Превышение максимально допустимой частоты
вращения коленвала
Сигнал скорости автомобиля
Датчик давления наддува

Датчик температуры воздуха на впуске
Датчик температуры охлаждающей жидкости

Датчик давления масла
Неисправность EEPROM

Силовой каскад управления заслонкой моторного
тормоза
Силовой каскад управления приводом вентилятора
Силовой каскад предварительного подогрева воздуха

Недостоверный сигнал скорости автомобиля
Силовой каскад управления индикатором контроля и
диагностики ЭСУ

54 41

- 0

ВОЗМОЖНЫЕ ПОВРЕЖДЕНИЯ

EDC

Повреждения

При повороте ключа зажигания в
положение ПРИБОРЫ не
загораются индикаторы ЭСУ
двигателя и системы
Остальные лампы светятся

Двигатель не запускается

Двигатель не запускается
или работает неустойчиво

SCR.

Причина

Отсутствует напряжение питания
электронного блока
Неисправна проводка нарушение контакта
в разъемах
Неподключены или неисправны индикаторы

Неисправен электронный блок

Включена одна из передач КП

Низкое напряжение АКБ

Аварийное падение давления масла
Перегрев двигателя
Наличие воздуха в системе плохое
качество топлива засорены фильтры

Неисправен датчик распредвала

Нарушен контакт в разъемах ЭСУ
двигателя и кабины шине

Неисправен электронный блок двигателя

Разряжена АКБ нарушено или отсутствует
питание цепей блока управления
Включен моторный тормоз
Наличие воздуха в топливе засорены
фильтры
Некачественное топливо
Неисправен датчик коленвала

Неисправен электронный блок двигателя

CAN

Устранение повреждений

Проверить предохранители питания блока и
системы и при необходимости заменить их
Проверить проводку Устранить неисправность в
проводке и разъемах
Проверить исправность и подключение
индикаторов
Заменить электронный блок

Перевести рычаг переключения передач в
нейтральное положение
Проверить состояние АКБ Произвести
подзарядку или замену АКБ
Проверить давление масла по указателю
давления Проверить уровень масла в двигателе
Проверить герметичность топливной системы
заменить фильтры топливо и прокачать
топливную систему
Проверить датчик распредвала и его
электрические цепи устранить неисправность
Проверить подключение жгута ЭСУ двигателя к
кабине надежность в соединении и шины

Заменить электронный блок двигателя

Проверить АКБ предохранители цепей питания и
при необходимости заменить их
Проверить систему моторного тормоза
Устранить подсос воздуха заменить фильтры и
прокачать топливную систему
Заменить топливо
Проверить датчик коленвала и его электрические
цепи устранить неисправность
Заменить электронный блок двигателя

CAN

ПРИКЛАДНАЯ ИНФОРМАЦИЯ

Диагностика и возможные повреждения

Евро-5

EDC

54 41

- 0

ПРИКЛАДНАЯ ИНФОРМАЦИЯ
Диагностика и возможные повреждения

Евро-5

EDC

Повреждения

Двигатель не развивает полной
мощности или глохнет

Не работает или самопроизвольно
выключается режим поддержания
скорости

Круиз контроль

Двигатель не глушится

Не работает моторный тормоз

При срабатывании АБС не
отключается моторный тормоз

Не работает противобуксовочная
система
Загорается индикатор системы SCR

Не работает режим ограничения
скорости

(«

–

»)

Причина

Включен моторный тормоз
Нарушена герметичность всасывающих
топливопроводов плохое качество топлива
засорены фильтры
Аварийное падение давления масла
Перегрев двигателя
Нарушена герметичность или неисправна
система турбонаддува
Неисправен электронный блок двигателя

Нарушена регулировка или неисправны
датчики педалей тормоза и сцепления
Неисправны электрические цепи
выключателя Круиз контроль или
датчиков педалей тормоза и сцепления
моторного тормоза
Отсутствует сигнал скорости автомобиля
с тахографа
Неисправен блок двигателя
Неправильное подключение ЭСУ к
электрооборудованию автомобиля

Неправильно подключен или не работает
выключатель моторного тормоза
Неправильно подключены или не работают
клапаны моторного тормоза

Нет связи с блоком АБС/ПБС

Неисправность системы SCR, низкий
уровень или отсутствие AdBlue
Не подключён или не оттарирован тахограф,

Устранение повреждений

Проверить систему моторного тормоза
Проверить герметичность топливной системы
заменить фильтры топливо и прокачать
топливную систему
Проверить давление масла по указателю
давления Проверить уровень масла в двигателе
Проверить систему турбонаддува заменить
турбокомпрессор
Заменить электронный блок двигателя

Отрегулировать рабочий зазор или заменить
неисправный датчик
Проверить электрические цепи и устранить
неисправность

Проверить наличие сигнала в шине СА
исправность тахографа датчика тахографа
Заменить блок двигателя
Проверить подключение системы к
электрооборудованию автомобиля

Проверить выключатель и его подключение к
жгуту моторного тормоза. Заменить выключатель
Проверить подключение и работоспособность
клапанов моторного тормоза

Проверить и соединить разъёмы в жгутах
АБС/ПБС и ЭСУ двигателя. Проверить
соединение с шиной CAN
Проверить соединение с шиной CAN, разъёмы в
жгутах АБС/ПБС и ЭСУ двигателя
Проверить систему SCR, наличие AdBlue,
устранить неисправность
Проверить цепи подключения тахографа,
провести проверку тахографа

54 41

- 0

ПРИКЛАДНАЯ ИНФОРМАЦИЯ

Диагностика и возможные повреждения

Евро-5

EDC

Причина

Наличие неисправности в системе

Пропадает сигнал о нейтральном
положении КП во время включения
стартера
Не настроена педаль управления
двигателем

Неправильно подключены компоненты
системы

, неисправности

Наличие критических ошибок системы
управления двигателем

SCR

Устранение повреждений

Провести диагностику двигателя, устранить
неисправности

Проверить крепление проводов к общей точке
«масса». Провести диагностику системы

Провести диагностику двигателя, устранить
неисправности

Проверить и устранить

Провести диагностику двигателя, устранить
неисправности

Повреждения

Периодическое кратковременное
загорание контрольного индикатора
EDC (желтый)
Стартер работает рывками

Обороты двигателя постоянны и не
регулируются

Повышенный расход мочевины

При запуске двигателя загорается
красный индикатор EDC и горит
желтый индикатор

ПРИКЛАДНАЯ ИНФОРМАЦИЯ

Содержание драгоценных металлов

Металл

Отсутств.

Серебро
Отсутств.

Отсутств.

Серебро
Отсутств.

Серебро
Серебро
Отсутств.

Обозначение

0972.00.00.000

ЦИКС.642267.005
4002.3709000-03

0973.00.00.000

ЦИКС.642267.004
6602.3709000-03

0974.00.00.000
581.3710000-01.90

0974.00.00.000-01
581.3710000-01

0974.00.00.000-03
581.3710000-04.18

LD05D48

LD05C49

LD0924

Наименование

Переключатель стеклоочистителя
со стеклоомывателем 40.3709
Переключатель подрулевой ПКП-5
Переключатель стеклоочистителя
со стеклоомывателем 4002.3709-03

Переключатель указателей
поворотов и света 66.3709
Переключатель подрулевой ПКП-4
Переключатель указателей
поворотов и света 6602.3709

Переключатель 0974-01.01
Переключатель 581.3710-01.90
Переключатель

Переключатель 0974-01.02
Переключатель 581.3710-01
Переключатель

Переключатель 0974-03.03
Переключатель 581.3710-04.18
Переключатель

Масса

0,50548

0685

0,0614
0,016636

0,0307
0,008318

№

Особ.

Аналог
Аналог

Количество

5550N5

0974.00.00.000-09
581.3710000-04.49

0974.00.00.000-10
581.3710000-04.50

2812.3710-01
ЦИКС.642241.001-01
LD09D03

LD0926

LD092

Переключатель 0974-03.08
Переключатель 581.3710-04.49
Переключатель

Переключатель 0974-03.09
Переключатель 581.3710-04.50
Переключатель

Выключатель
Выключатель ВК 12-1-01
Выключатель диагностики

Серебро
Серебро
Отсутств.

0,0307
0,008318

0,0217
0,01295

Аналог
Аналог

55 1

.0 - 0

Содержание драгоценных металлов

ПРИКЛАДНАЯ ИНФОРМАЦИЯ

55 1

.0 - 02

Количество

5550N5

Обозначение

3004.37.10.000

249.3710000-02

32.3710.000

3037.00.00.000-14
86.3710000-58

3037.00.00.000-15
86.3710000-59

Наименование

Выключатель аварийной
сигнализации 32.3710М
Выключатель аварийной
сигнализации 249.3710-02
Выключатель аварийной
сигнализации 32.3710

Выключатель 3037-02.53
Выключатель 86.3710-02.58

Выключатель 3037-02.54
Выключатель 86.3710-02.59

Металл

Серебро

Серебро
Серебро

Масса

0,0655

0,138558

0,246

0,03182
0,139548

0,139548

0,03182

№

Особ.

Аналог

3037.00.00.000-37

3037.00.00.000-44
86.3710000-41

3037.00.00.000-51
86.3710-03.00

3037.00.00.000-64
86.3710-02.37

РС493-3803010-У-ХЛ

632.3709.000

.37 7.000-

751.3777.000-01
5-1393302-1

753.3777.000-10

Выключатель 3037-02.97
Выключатель 86.3710-02.37

Прерыватель контрольной лампы
ручного тормоза
РС493-3803010-У-ХЛ
Переключатель кондиционера
632.3709

Реле 7

.37 7.000-

Реле 751.3777-01
Реле

Реле 751.3777-10

Выключатель 3812.3710-10.82

Выключатель 3037-03.86
Выключатель 86.3710-03.41

Выключатель 3037-03
Выключатель 86.3710-03.00

Серебро
Серебро

Серебро

Серебро
Отсутств.

Серебро

Серебро
Серебро

Аналог

0,03812
0,

0,056543

139548

332

0,1321

0,03182

0,139548

0,046236

ПРИКЛАДНАЯ ИНФОРМАЦИЯ

Содержание драгоценных металлов

55 1

.0 - 03

Обозначение

8.240.064112.00.000

ЦИКС.407722.001-03

ЛГШВ414623.003

8.240.06.5112.00.000

ЦИКС.407722.002-03

ЛГШВ414623.002

АДЮИ.406222.004

АДЮИ.407511.008

АДЮИ.441329.003

АДЮИ.453633.016-04

АДЮИ.453779.001-06

ИЖКС.675871.001-04

ЛБИЕ.435654.006

ЗПМ.499.456

Наименование

Датчик-гидросигнализатор
ДГС-Т-411-24-О1

Датчик-гидросигнализатор
ДГС-Т-11-24-О1-К

ДУЖП-П-О-1-3-24В-0,8А

Датчик-гидросигнализатор
ДГС-М-511-24-01

Датчик-гидросигнализатор
ДГС-М-01-24-01-М

ДУЖП-Д1-О-1-З-24В-0,8А

Датчик комбинированный
давления ДКД-1К

Преобразователь напряжения
ПН 24/12 В 15 А
Преобразователь напряжения
ПН 24/12

Датчик ДУМП-29

Инфомодуль ИМ-2

Электронный блок
управления ЭБК
Выключатель 1212.3737-10

Выключатель зажигания
Г2101-3704-02

№

Особ.

Аналог

Металл

Золото
Серебро
Платина
Золото
Серебро
Палладий
Отсутств.

Серебро

Серебро
Палладий
Рутений
Золото
Серебро
Золото
Серебро

Серебро

Рутений
Серебро

Золото

Палладий

Серебро

Золото
Серебро

Масса

0,00361
0,0727
0,0048
0,004071
0,027542
0,00758

0,05964

0,2983

0,0485
0,0034
0,0012
0,003419
0,001774
0,0024686
0,0015091

0,15232

0,00002
0,7695
0,00005
0,00001

0,003946

Количество

5550N5

АКТ - РЕКЛАМАЦИЯ №

(для Беларуси)

1. Дата “___” ___________ 20___ года

2. Место составления акта: ________________________________

________________________________________________________

3. Составлен комиссией в составе:
________________________________________________________
________________________________________________________
________________________________________________________
на автомобиль (прицеп, полуприцеп) ________________________

№ шасси _______________ № двигателя _____________________
Дата выпуска____________ Дата приобретения  _______________
Дата ввода в эксплуатацию  ________________________________
Дата выхода из строя _____________________________________
4. Автомобиль (прицеп, полуприцеп) со времени ввода в
эксплуатацию отработал  ___________________________и на нем

проведены следующие технические обслуживания
(вид, пробег, дата):________________________________________
________________________________________________________
________________________________________________________
5. При внешнем осмотре, анализе причин неисправности
установлено:
5.1. Комплектность, внешний вид  ___________________________
________________________________________________________
________________________________________________________
5.2. Пломбы спидометра, ТНВД  ____________________________
5.3. Характер неисправности, обстоятельства, при которых она
произошла, условия эксплуатации (вид, масса перевозимого
груза, категория дорог) ____________________________________
________________________________________________________
________________________________________________________
5.4. Наименование и характер дефекта  ______________________
________________________________________________________
________________________________________________________

5.5. Причина дефекта _____________________________________
________________________________________________________
________________________________________________________
5.6. Принятые меры по устранению дефекта __________________
________________________________________________________
________________________________________________________
________________________________________________________
5.7. Наименование деталей, сборочных единиц, замененных на
автомобиле (прицепе, полуприцепе) _________________________
________________________________________________________
________________________________________________________
________________________________________________________
6. Виновная сторона: расходы по восстановлению автомобиля
(прицепа, полуприцепа) подлежат оплате
________________________________________________________

7. Председатель комиссии:

Члены комиссии:

_________________________

_________________________
_________________________
_________________________

8. Автомобиль (прицеп, полуприцеп) ________________________

Восстановлен и возвращен (отправлен) потребителю __________

________________________

М. П.

“Согласовано”

Директор

СЦ МАЗ

________________________________________

(Акт-рекламация считается действительным при указании всех

данных в приведенной форме)

указать кем: изготовителем, поставщиком, потребителем

почтовый и телеграфный адрес, телефон, факс

наименование, марка, модель

месяцев, километров пробега

марка, модель

дата

подпись

Ф. И. О., подпись

наименование субъекта хозяйствования

56 1

.0 - 0

Формы, акты

ПРИКЛАДНАЯ ИНФОРМАЦИЯ

Обслуживание и текущий ремонт автомобиля МАЗ-5550N5 (2017 год) - часть 7
