T1200 переключается на инструмент
12 и не использует коррекцию на
инструмент
Выбор параметра Tl Post позволяет выполнить операцию смены инструмента
вручную. Когда смена инструмента выполняется в программе, станок остановится
при смене инструмента и попросит вас загрузить инструмент. Вставьте шпиндель и
нажмите [CYCLE START] для продолжения программы.
114 - Цикл транспортера (в минутах)
Настройка
114 Время цикла транспортера
- это интервал, через который
транспортер включается автоматически. Например, если настройка 114 установлена
на 30, транспортер удаления стружки будет включаться каждые полчаса.
On-time (продолжительность работы) должна устанавливаться не более чем на 80%
времени цикла. См. настройку 115 на странице 466.
NOTE:
Кнопка [CHIP FWD] (транспортер стружки вперед) (или M31)
запускает транспортер в прямом направлении и включает
цикл.
Кнопка
[CHIP STOP] (транспортер стружки стоп) (или M33) останавливает
транспортер и отменяет цикл.
115 - Продолжительность работы транспортера в
минутах
Настройка 115 Продолжительность работы транспортера - это время, в течение
которого транспортер работает. Например, если настройка 115 установлена на 2,
транспортер удаления стружки работает 2 минуты, в затем выключается.
On-time (продолжительность работы) должна устанавливаться не более чем на 80%
времени цикла. См. настройку 114, Время цикла, на странице 466.
NOTE:
Кнопка [CHIP FWD] (транспортер стружки вперед) (или M31)
запускает транспортер в прямом направлении и включает
цикл.
Кнопка
[CHIP STOP] (транспортер стружки стоп) (или M33) останавливает
транспортер и отменяет цикл.
117 - G143 Глобальная коррекция (Только модели VR)
Эта настройка предоставлена для клиентов, желающих переносить программы и
инструменты между несколькими пятикоординатными фрезерными станками Haas. В
этой настройке задается разница длины рычага, которая будет применяется в
компенсации на длину инструмента G143.
466
Настройки
118 - M99 Увеличивает M30 счетчик
Если эта настройка ON (ВКЛЮЧЕНА) M99 увеличит на единицу счетчики M30 (они
отображаются после нажатия [CURRENT COMMANDS] (текущие команды)).
NOTE:
Счетчики увеличиваются только при нахождении M99 в
основной программе, а не подпрограмме.
119 - Блокировка коррекции
Включение
(ON) этой настройки не позволяет изменять значения на экране
коррекции. Однако, программы, которые изменяют коррекции с помощью макросов
или G10, могут это делать.
120 - Блокировка макропеременных
Если эта настройка ON (ВКЛЮЧЕНА), изменение макропеременных не допускается.
Однако, программы, которые изменяют макропеременные, могут это делать.
130 - Скорость отвода метчика
Эта настройка влияет на скорость отвода во время цикла нарезания резьбы
метчиком (фрезерный станок должен иметь опцию жесткого нарезания резьбы).
Например, если введено значение
2, фрезерному станку подается команда
выполнить отвод метчика вдвое быстрее скорости его входа. Если введено значение
3, отвод будет выполнен в три раза быстрее. Значение 0 или 1 никак не влияет на
скорость отвода.
Если ввести значение 2, это будет равноценно использованию адресного кода J,
значение 2 для G84 (стандартный цикл нарезания резьбы метчиком). Однако если
задать код J для операции жесткого нарезания резьбы, это отменяет настройку 130.
131 - Автоматическая дверь
Эта настройка поддерживает опцию автоматической двери. На станках с
автоматической дверью необходимо установить на ON (ВКЛ.) См. также M85/M86
(M-коды открытия/закрытия автоматической двери).
NOTE:
Коды М работают только пока станок принимает сигнал от
манипулятора о безопасности ячейки. За дополнительной
информацией обращайтесь к интегратору манипулятора.
467
Введение
Дверь закрывается при нажатии [CYCLE START] (запуск цикла) и открывается, когда
программа доходит до M00, M01 (если функция дополнительной остановки включена)
M02 или M30 и вращение шпинделя прекратилось.
133 - Повтор жесткого нарезания резьбы
Эта настройка (Повтор жесткого нарезания резьбы) обеспечивает ориентацию
шпинделя во время нарезания резьбы метчиком, чтобы резьба совпала, если в
одном и том же отверстии запрограммирован второй проход нарезания резьбы.
NOTE:
Эта настройка должна быть ON (ВКЛЮЧЕНА) когда программа
подает команду нарезания резьбы с выводом инструмента.
142 - Допуск изменения коррекции
Эта настройка служит для предотвращения ошибок оператора. Она выдает
предупреждающее сообщение, если коррекция изменяется больше, чем на значение
настройки - от 0 до 3,9370 дюйма (от 0 до 100 мм). Если сделана попытка изменить
коррекцию больше чем на введенную величину
(положительную или
отрицательную), система управления выдает запрос: XX changes the offset by
more than Setting 142! Accept (Y/N)?
Нажмите [Y] (да) для продолжения и обновления коррекции. Нажмите [N] (нет) для
отмены изменения.
143 - Порт сбора данных станка
Когда эта настройка имеет ненулевое значение, она определяет сетевой порт,
используемый системой управления для отправки информации о сборе данных
станка. Если эта настройка имеет нулевое значение, система управления не
отправляет информацию о сборе данных станка.
144 - Ручная коррекция подачи->шпиндель
Эта настройка предназначена для поддержания постоянного усилия резания при
применении ручной коррекции. Если эта настройка ON (ВКЛЮЧЕНА), любая ручная
коррекция скорости подачи применяется также к скорости вращения шпинделя, а
настройки ручной коррекции шпинделя выключаются.
468
Настройки
145 - Задняя бабка у детали для запуска цикла
Если настройка 145, Задняя бабка у детали, для [CYCLE START] (запуск цикла) OFF
(ВЫКЛЮЧЕНА), поведение станка - такое же, как ранее. Если эта настройка ON
(ВКЛЮЧЕНА), задняя бабка должна давить на деталь в момент нажатия [CYCLE
START] (запуск цикла), иначе отображается сообщение 9109 TAILSTOCK NOT IN
PART HOLD POSITION (задняя бабка не в положении зажима детали), и программа
не запускается.
155 - Загрузка таблиц инструментальных гнезд
Эта настройка используется, если выполняется обновление программного
обеспечения и/или очистка памяти и/или повторная инициализация системы
управления. Для замены содержимого таблицы инструментов гнезд бокового
устройства смены инструмента данными из файла данная настройка должна быть ON
(ВКЛЮЧЕНА).
Если эта настройка OFF (ВЫКЛЮЧЕНА), при загрузке файла коррекций с устройства
содержимое таблицы Pocket Tool (инструментальных гнезд) не меняется. По
умолчанию значение настройки
155 автоматически устанавливается на OFF
(ВЫКЛЮЧЕНО) при включении станка.
156 - Сохранять коррекции с программой
Если эта настройка ON (ВКЛЮЧЕНА), система управления включает коррекции в
файл программы при его сохранении. Коррекции расположены в файле перед
конечным знаком %, под заголовком O999999.
Когда программа загружается обратно в память, система управления выдает запрос
Загрузить коррекции Load Offsets
(Y/N?) (Y/N? (да/нет)). Нажмите Y (да), если
необходимо загрузить сохраненные коррекции. Нажмите N (нет), если их не нужно
загружать.
158, 159, 160 - Тепловая компенсация винтов X, Y, Z
(COMP%)
Эти настройки можно задать в пределах от -30 до +30, и они будут регулировать
существующую тепловую компенсацию винтов соответственно на от -30% до +30%.
469
Введение
162 - Плавающая точка по умолчанию
Когда эта настройка ON (ВКЛЮЧЕНА), система управления будет интерпретировать
целочисленный код так, как будто в нем имеется десятичная точка. Если эта
настройка OFF
(ВЫКЛЮЧЕНА), значения после адресных кодов, в которых
отсутствует десятичная точка, воспринимаются как операторная нотация, например,
тысячные или десятитысячные.
Настройка
Введенное
выключена
Настройка
значение
(Off)
включена (On)
В режиме дюймов
X-2
X-0,0002
X-2.
В режиме мм
X-2
X-0,002
X-2.
Эта функция применима к следующим адресным кодам:
X, Y, Z, A, B, C, E, I, J, K, U, W
Включая A и D, кроме следующих случаев:
•
значение A (угол инструмента) находится в блоке G76. Если при выполнении
программы обнаружено значение А G76, содержащее десятичную точку,
выдается сигнал об ошибке 605 - Недопустимый угол вершины инструмента.
•
значение D находится в блоке G73.
NOTE:
Эта настройка влияет на интерпретацию всех программ. Она
не изменяет действие настройки
77
- Целочисленный
коэффициент масштабирования F.
163 - Отключение шага толчковой подачи .1
Эта настройка отключает наивысший шаг толчковой подачи. При выборе
наивысшего шага толчковой подачи автоматически выбирается следующий более
низкий шаг.
165 - Изменение скорости вращения основного
шпинделя (об/мин)
Задает предел отклонения оборотов шпинделя от заданного значения при
использовании функции отклонения скорости вращения шпинделя. Это должно быть
положительное значение.
470
Настройки
166 - Цикл изменения скорости вращения основного
шпинделя
Задает рабочий цикл или частоту смены скорости вращения основного шпинделя.
Это должно быть положительное значение.
191 - Плавность по умолчанию
Значение этой настройки ROUGH (ЧЕРНОВАЯ), MEDIUM (СРЕДНЯЯ) или FINISH
(ЧИСТОВАЯ) задает плавность и максимальный коэффициент радиусной обработки
углов по умолчанию. Система управления использует это значение по умолчанию,
если оно не отменяется командой G187.
196 - Останов транспортера
Задает время ожидания без выполнения действий перед выключением
транспортера удаления стружки. Единицы измерения - минуты.
197 - Отключение СОЖ
Эта настройка - время ожидания без выполнения действий, прежде чем прекратится
подача СОЖ. Единицы измерения - минуты.
199 - Таймер подсветки
Эта настройка
- время в минутах после которого подсветка дисплея станка
выключается, если в систему управления не вводятся данные (кроме режимов
толчковой подачи (JOG), графического (GRAPHICS) или спящего режима (SLEEP)
или если имеется сигнал об ошибке). Для восстановления подсветки экрана нажмите
любую клавишу (лучше всего [CANCEL] (отмена)).
216 - Отключение сервопривода и гидравлики
В данной настройке указывается продолжительность времени простоя (в секундах)
перед включением режима экономии электроэнергии. Режим экономии
электроэнергии отключает все серводвигатели и гидроприводные насосы.
Электродвигатели и насосы включаются снова при необходимости
(движение
оси/шпинделя, выполнение программы и др.)
232 - G76 Код P по умолчанию
Значение кода P по умолчанию, которое используется, если код P не существует в
строке G76 или если используемый код P имеет значение меньше 1 или больше 4.
Возможные значения: P1, P2, P3 или P4.
471
Введение
238 - Таймер светильника высокой яркости (минуты)
Задает время в минутах, в течение которого светильник высокой яркости (опция)
остается включенным при его включении. Светильник включается, если открывается
дверь включен и выключатель светильника рабочей зоны. Если это значение - ноль,
то светильник остается включенным, пока открыты двери.
239 - Таймер выключения светильника рабочей зоны
(минуты)
Задает время в минутах, после истечения которого светильник выключается
автоматически, если не нажимаются клавиши или не изменяется положение
[HANDLE JOG] (маховичка толчковой подачи). Если программа выполняется
программа при выключении светильника, выполнение программы продолжится.
240 - Предупреждение о ресурсе инструмента
Это значение выражается в процентах от ресурса инструмента. Когда достигается
этот процентный порог износа, система управления отображает значок
предупреждения об износе инструмента.
241 - Сила удержания задней бабки
Сила, прилагаемая к детали задней бабкой с сервоприводом (только ST-40/45,
ST-40L/40L и ST-50/55). Единица измерения - фунт-сила в стандартном режиме и
ньютоны в метрическом режиме, согласно настройке 9.
T9.1:
Технические характеристики задней бабки с сервоприводом
Минимальное осевое усилие
Максимальное осевое усилие
(программируемый минимум)
(программируемый максимум)
1 000 фунтов / 4 448 Н
4 500 фунтов / 20 017 Н
242 - Интервал продувки воздухом контура от воды
(минут)
Эта настройка задает интервал (в минутах) для продувки конденсата в ресивере
системы.
243 - Время включения продувки воздухом контура от
воды (секунды)
Эта настройка задает продолжительность продувки конденсата в воздушном
резервуаре системы.
472
Настройки
245 - Чувствительность к вредной вибрации
Эта настройка имеет
3 уровня чувствительности для акселерометра вредной
вибрации в шкафу управления станка: Normal, Low или Off. При каждом включении
питания станка значения устанавливается на значение по умолчанию: Normal.
Текущие показания перегрузки отображаются на странице Gauges (приборы) в
разделе Diagnostics (Диагностика).
В зависимости от станка, вибрацию считают опасной, если она превышает 600 - 1 400
g. Если она достигает или превышает этот предел, станок выдает сигнал об ошибке.
Если ваше приложение имеет тенденцию вызывать вибрацию, можно изменить
настройку 245 на более низкую чувствительность во избежание многочисленных
ложных сигналов об ошибке.
247 - Одновременное перемещение XYZ при смене
инструмента
Настройка 247 определяет, как оси перемещаются во время смены инструмента.
Если настройка 247 OFF (ВЫКЛЮЧЕНА), сначала выполняется отвод оси Z, а затем
- перемещение осей X и Y. Эта функция может быть полезна, если необходимо
избежать столкновение инструмента для некоторых конфигураций приспособлений.
Если настройка 247 ON (ВКЛЮЧЕНА), оси перемещаются одновременно. Это может
вызвать столкновения между инструментом и обрабатываемой деталью, из-за
вращения осей B и C. Настоятельно рекомендуется, чтобы эта настройка осталась
OFF (ВЫКЛЮЧЕННОЙ) на UMC-750, из-за высокой вероятности столкновений.
250 - Зеркальное отражение оси C
Это настройка ON/OFF. Если она OFF (ВЫКЛЮЧЕНА), перемещения оси происходят
обычно. Если она ON (ВКЛЮЧЕНА), может выполняться зеркальное отражение или
реверсирование перемещения оси C относительно точки начала координат детали.
Также см. G101 и настройки 45, 46, 47, 48 и 80.
251 - Местоположение поиска подпрограммы
Эта настройка задает каталог для поиска внешних подпрограммы, если
подпрограмма не обнаружена в каталоге основной программы. Кроме того, если
система управления не может найти подпрограмму M98, система управления
осуществляет поиск в этом месте. Настройка 251 имеет 3 варианта:
•
Memory
•
USB Device
•
Setting 252
Для вариантов Memory (память) и USB Device (устройство USB) подпрограмма
должна быть в корневом каталоге устройства. Для выбора Setting 252 настройка
252 должна задавать местоположение поиска, которое необходимо использовать.
473
Введение
NOTE:
При использовании M98:
•
Код P (nnnnn) совпадает с номером программы (Onnnnn) подпрограммы.
•
Если подпрограмма отсутствует в памяти, имя файла должно быть Onnnnn.nc.
Имя файла должно содержать O, начальные нули и .nc, чтобы станок нашел
подпрограмму.
252 - Настраиваемое местоположение поиска
подпрограммы
Эта настройка задает местоположения поиска подпрограммы, если настройка 251
установлена на Setting
252 (Настройка 252). Чтобы изменить эту настройку,
выделите
«Настройка
252» и нажмите клавишу курсора
[RIGHT]
(вправо).
Всплывающее окно настройки 252 содержит объяснения, как удалить и добавить
пути поиска файлов, а также перечень существующих путей поиска файлов.
Как удалить путь поиска файлов:
1.
Выделите путь в списке всплывающего окна настройки 252.
2.
Нажмите [DELETE].
Если необходимо удалить более одного пути, повторите пункты 1 и 2.
Как задать новый путь:
1.
Нажмите [LIST PROGRAM].
2.
Выделите каталог, который необходимо добавить.
3.
Нажмите [F3].
4.
Выберите Setting 252 add и нажмите [ENTER].
Чтобы добавить еще один путь, повторите пункты с 1 по 4.
NOTE:
При использовании M98:
•
Код P (nnnnn) совпадает с номером программы (Onnnnn) подпрограммы.
•
Если подпрограмма отсутствует в памяти, имя файла должно быть Onnnnn.nc.
Имя файла должно содержать O, начальные нули и .nc, чтобы станок нашел
подпрограмму.
474
Настройки
253 - Ширина инструмента по умолчанию в графическом
режиме
Если эта настройка ON (ВКЛЮЧЕНА), Графический режим использует ширину
инструмента по умолчанию (линия) [1]. Если эта настройка OFF (ВЫКЛЮЧЕНА),
графический режим использует геометрию диаметра коррекции на инструмент,
заданную в таблице коррекции на инструмент Tool Offsets как графическую
ширину инструмента [2].

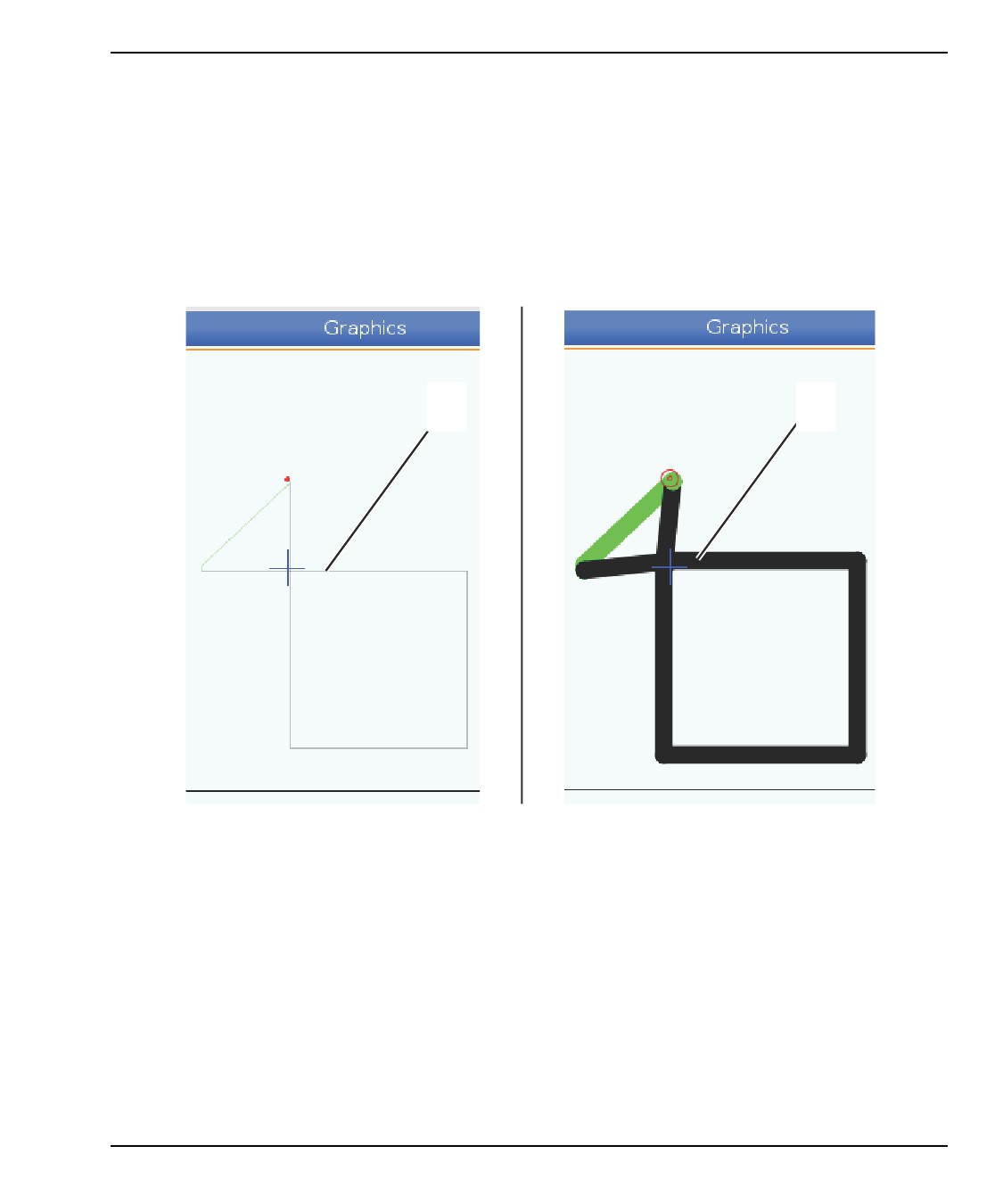

F9.10:
Графический дисплей при включенной [1] и выключенной [2] настройке 253.
1
2
261 - Местоположение хранения DPRNT
DPRNT - это макрофункция, которая позволяет системе управления станка
взаимодействовать с внешними устройствами. Система управления следующего
поколения (СУСП) позволяет выводить операторы DPRNT по сети TCP или в файл.
Настройка 261 позволяет указать, куда осуществляется вывод операторов DPRNT:
•
Disabled - Система управления не обрабатывает операторы DPRNT.
•
File - Система управления выводит операторы DPRNT в файл, расположение
которого задано в настройке 262.
•
TCP Port - Система управления выводит операторы DPRNT в порт TCP, номер
которого задан в настройке 263.
475
Введение
262 - Путь к выходному файлу DPRNT
DPRNT - это макрофункция, которая позволяет системе управления станка
взаимодействовать с внешними устройствами. Система управления следующего
поколения (СУСП) позволяет выводить операторы DPRNT в файл или по сети TCP.
Если настройка 261 установлена на File (файл), то настройка 262 позволяет указать
расположение файла, в который система управления выводит операторы DPRNT.
263 - Порт DPRNT
DPRNT - это макрофункция, которая позволяет системе управления станка
взаимодействовать с внешними устройствами. Система управления следующего
поколения (СУСП) позволяет выводить операторы DPRNT по сети TCP.
Если настройка 261 установлена на TCP Port (порт TCP), то настройка 263
позволяет указать порт TCP, в который система управления выводит операторы
DPRNT. На персональном компьютере можно использовать любую терминальную
программу, которая поддерживает TCP.
Чтобы подключиться к потоку DPRNT станка, используйте значение порта вместе с
IP-адресом в терминальной программе. Например, если используется терминальная
программа PUTTY:
1.
В разделе основных настроек введите адрес IP станка и номер порта в
настройке 263.
2.
Выберите тип подключения: сырое или Telnet.
3.
Чтобы установить подключение, щелкните «Открыть».
476
Настройки

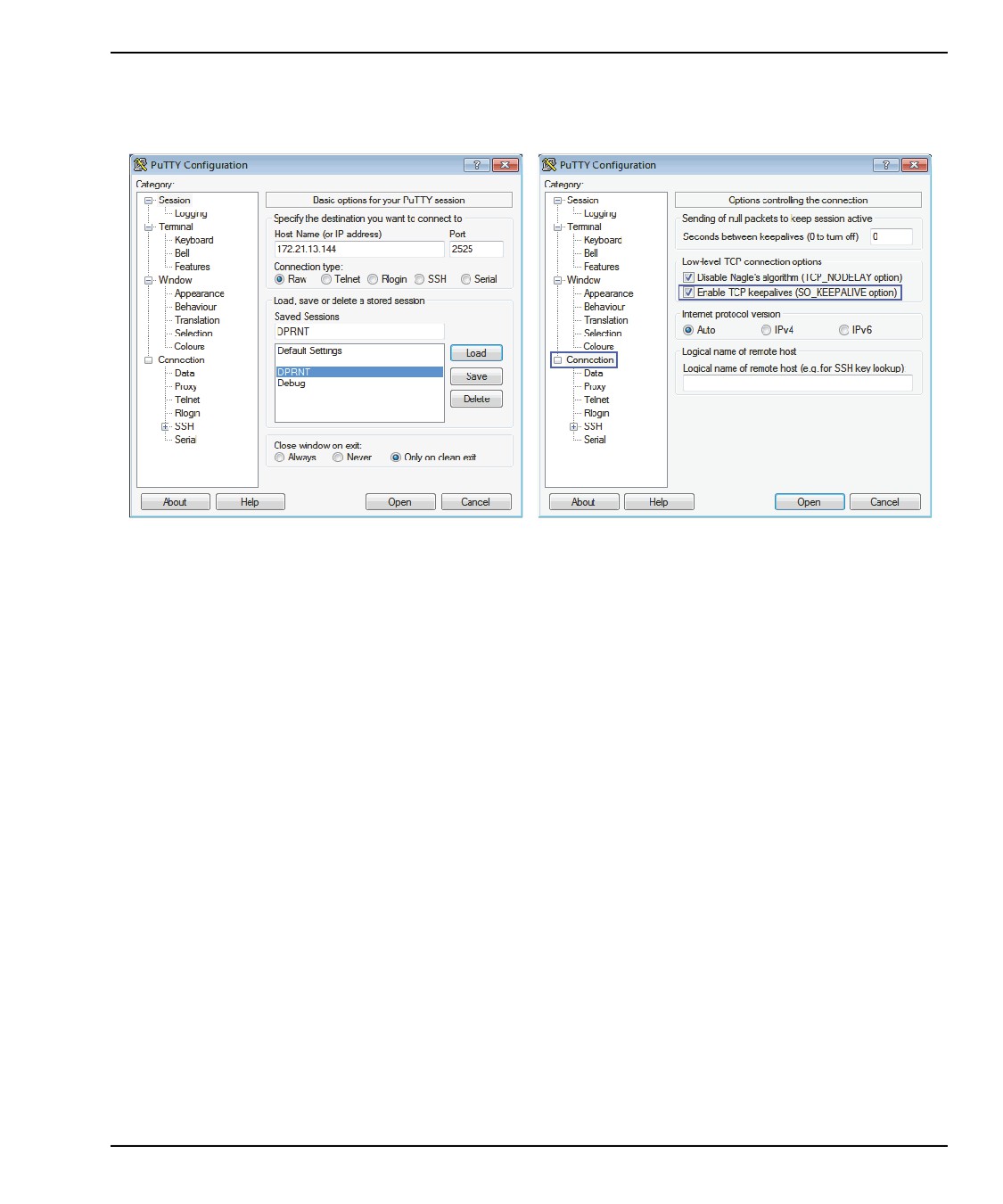

F9.11:
Программа PUTTY может сохранить эти настройки для последующих подключений.
Чтобы поддержать работоспособность подключения, в настройках подключения
выберите «Включить TCP keepalives».
Чтобы проверять подключение, введите «ping» в терминальном окне PUTTY и
нажмите Enter. Если подключение активно, станок отправит ответное сообщение
(pingret). Можно установить до 5 одновременных подключений.
264 - Постепенное увеличение автоподачи
Пока автоматическая подача активна, эта настройка определяет процентное
соотношение, по которому выполняется приращение скорости подачи после
прекращения перегрузки инструмента.
265 - Постепенное уменьшение автоподачи
Пока автоматическая подача активна, эта настройка определяет процентное
соотношение, по которому выполняется приращение скорости подачи во время
перегрузки инструмента.
266 - Отмена миним. подачи
Данная настройка определяет минимальный процент, по которому автоподача
может уменьшить скорость подачи.
477
Введение
267 - Выход из режима толчк. подачи по истечении
определенного времени простоя
Данная настройка определяет максимальную продолжительность (в минутах), в
течение которого система управления остается в режиме толчковой подачи без
перемещения осей или без использования клавиатуры. После этого система
управления автоматически переходит в режим MDI. Нулевое значение отключает это
автоматическое изменение из режима MDI в режим толчковой подачи.
268 - Второе исходное положение Х
Эта настройка определяет координаты оси Х для второго исходного положения (в
дюймах или миллиметрах). Это значение ограничено пределами перемещения для
конкретной оси.
Нажмите кнопку [ORIGIN], чтобы задать настройку в выключенное состояние или
отключить группу целиком.
NOTE:
Эта настройка находится во вкладке User Positions под
Settings. См. описание вкладки на странице
510, где
содержится более подробная информация.
CAUTION:
Неправильно заданные пользовательские положения могут
привести
к
столкновениям
станка.
Задавайте
пользовательские положения внимательно, особенно после
изменения условий работы
(новая программа, различные
инструменты и др.). Проверяйте и изменяйте положение
каждой оси по отдельности.
269 - Второе исходное положение Y
Эта настройка определяет координаты оси Y для второго исходного положения (в
дюймах или миллиметрах). Это значение ограничено пределами перемещения для
конкретной оси.
Нажмите кнопку [ORIGIN], чтобы задать настройку в выключенное состояние или
отключить группу целиком.
NOTE:
Эта настройка находится во вкладке User Positions под
Settings. См. описание вкладки на странице
510, где
содержится более подробная информация.
478
Настройки
CAUTION:
Неправильно заданные пользовательские положения могут
привести
к
столкновениям
станка.
Задавайте
пользовательские положения внимательно, особенно после
изменения условий работы
(новая программа, различные
инструменты и др.). Проверяйте и изменяйте положение
каждой оси по отдельности.
270 - Второе исходное положение Z
Эта настройка определяет координаты оси Z для второго исходного положения (в
дюймах или миллиметрах). Это значение ограничено пределами перемещения для
конкретной оси.
Нажмите кнопку [ORIGIN], чтобы задать настройку в выключенное состояние или
отключить группу целиком.
NOTE:
Эта настройка находится во вкладке User Positions под
Settings. См. описание вкладки на странице
510, где
содержится более подробная информация.
CAUTION:
Неправильно заданные пользовательские положения могут
привести
к
столкновениям
станка.
Задавайте
пользовательские положения внимательно, особенно после
изменения условий работы
(новая программа, различные
инструменты и др.). Проверяйте и изменяйте положение
каждой оси по отдельности.
276 - Контроль входа зажимного приспособления
Эта настройка указывает номер входа для контроля зажима приспособления. Если
система управления получает команду запуска шпинделя, когда этот вход указывает,
что приспособление не зажато, станок выдаст сигнал об ошибке.
277 - Интервал смазки оси
Эта настройка определяет интервал (в часах) между циклами для системы смазки
оси. Минимальное значение - 1 час. Максимальное значение - между 12 и 24 часами,
в зависимости от модели станка.
479
Введение
281 - Блокировка педали кулачкового патрона
Это настройка ON/OFF. Если она OFF (ВЫКЛЮЧЕНА), педаль патрона работает
нормально. Если она ON (ВКЛЮЧЕНА), все действия с педалью игнорируются
системой управления.
282 - Зажим патрона основного шпинделя
Эта настройка определяет направление зажима патрона основного шпинделя. При
значении O.D.
(внешний диаметр) патрон считается зажатым, когда кулачки
движутся к центру шпинделя. При значении «внутренний диаметр» патрон считается
зажатым, когда кулачки движутся от центра шпинделя.
283 - Разжим патрона основного шпинделя, об/мин
Эта настройка определяет максимальную скорость вращения основного шпинделя
для разжима патрона. Скорость вращения, при которой патрон не будет работать.
Если скорость вращения основного шпинделя больше этого значения, патрон не
разожмется. Если скорость вращения основного шпинделя меньше этого значения,
патрон разожмется.
284 - Запуск цикла, разрешенный при разжатом патроне
Эта настройка позволяет [CYCLE START] работать с разжатым патроном.
285 - Программирование диаметра Х
Данная настройка устанавливает диаметр для программирования. Когда в этой
настройке стоит значение TRUE, входные значения интерпретируются как диаметр,
а не как радиус.
286 - Глубина резания в стандартном цикле
При использовании в стандартных циклах G71 и G72 эта настройка задает
относительную глубину для каждого прохода черновой обработки. Используется,
если программист не задает код D. Начальное значение по умолчанию - 0,100 дюйма.
287 - Отвод в стандартном цикле
При использовании в стандартных циклах G71 и G72 эта настройка задает
расстояние отвода после прохода черновой обработки. Представляет зазор между
инструментом и поверхностью при возврате инструмента для следующего прохода.
289 - Припуск на чистовую обработку резьбы
Используется в стандартном цикле нарезания резьбы G76, эта настройка задает,
сколько материала будет оставлено на резьбе для чистового прохода цикла.
480
Настройки
291 - Предел скорости вращения основного шпинделя
Эта настройка определяет максимальную скорость вращения основного шпинделя.
Когда в этой настройке установлено отличное от нуля значение, скорость вращения
шпинделя никогда не превысит указанное значение.
292 - Предел скорости вращения шпинделя при
открытой двери
В данной настройке указывается максимальная допустимая скорость вращения
шпинделя при открытой двери станка.
306 - Минимальное время удаления стружки
Эта настройка указывает минимальное количество времени (в секундах), в течение
которого шпиндель сохраняет «скорость удаления стружки» (скорость вращения
шпинделя, указанная в команде Е стандартного цикла). Добавьте время в данную
настройку, если ваши заданные командами циклы удаления стружки не полностью
удаляют стружку с инструмента.
313, 314, 315 - Макс. предел перемещения осей X, Y, Z,
устанавливаемый пользователем
Эта настройка позволяет вам определить устанавливаемый пользователем предел
перемещения осей X, Y, Z.
Нажмите кнопку [ORIGIN], чтобы задать настройку в выключенное состояние или
отключить группу целиком.
NOTE:
Эта настройка находится во вкладке User Positions под
Settings. См. описание вкладки на странице
510, где
содержится более подробная информация.
319 - VDI осевая линия шпинделя Х
Эта настройка позволяет вам определить положение станка, которое совмещает
центр инструментальной оправки VDI с центром шпинделя.
NOTE:
Эта настройка находится во вкладке User Positions под
Settings
481
Введение
320 - BOT осевая линия шпинделя Х
Эта настройка позволяет вам определить положение станка, которое совмещает
центр инструментальной оправки BOT с центром шпинделя.
NOTE:
Эта настройка находится во вкладке User Positions под
Settings
321 - Осевая линия шпинделя Y
Эта настройка позволяет вам определить положение станка, которое совмещает
центр инструментальных оправок с центром шпинделя для оси Y.
NOTE:
Эта настройка находится во вкладке User Positions под
Settings
322 - Сигнал об ошибке педали задней бабки
Если M21 используется для перемещения задней бабки в точку фиксации и для
фиксации детали, если по достижении точки фиксации деталь не обнаружена,
система управления выдает сигнал об ошибке. Можно ON (ВКЛЮЧИТЬ) настройку
322, и сигнал об ошибке будет выдаваться, если педаль используется для
перемещения задней бабки в точку фиксации и деталь не обнаружена.
323 - Отключить режекторный фильтр
Когда эта настройка On (ВКЛ), значения режекторного фильтра приравниваются к
нулю. Когда эта настройка Off
(ВЫКЛ), она использует значения станка по
умолчанию, согласно заданным параметрам. On
(включение) этой настройки
повысит точность круговой обработки, а Off (выключение) улучшит шероховатость.
NOTE:
Вы должны выключить и включить питание для включения
данной настройки.
482
Настройки
325 - Ручной режим включен
ON (ВКЛЮЧЕНИЕ) этой настройки разрешает толчковую подачу осей без возврата
станка в нулевую точку (отыскания начала координат станка).
Пределы толчковой подачи, налагаемые настройкой 53 (Толчковая подача с/без
возврата в нулевую точку), не будут применяться. Шаг толчковой подачи будет
определяться переключателем электронного маховичка или кнопками шага
толчковой подачи (если электронный маховичок не подключен).
Если данная настройка ON (включена), вы можете выполнять смену инструмента с
помощью кнопок [ATC FWD] или [ATC REV].
При выключении OFF этой настройки станок будет работать в обычном режиме с его
последующим возвратом в нулевую точку.
326 - Положение нуля Z в графическом режиме
Определяет верх окна масштабирования по отношению к нулю станка по Х (см.
раздел графического режима). Значение по умолчанию - ноль.
327 - Положение нуля Z в графическом режиме
Определяет верх окна масштабирования по отношению к нулю станка по Z (см.
раздел графического режима). Значение по умолчанию - ноль.
328 - Предел ускоренного перемещения электронного
маховичка
Эта настройка позволяет вам ограничивать скорость перемещения электронного
маховичка, когда вы нажмете и будете удерживать кнопку ускоренного перемещения.
Нулевое значение отключает данную кнопку.
329 — скорость толчковой подачи основного шпинделя
Эта настройка определяет скорость вращения шпинделя для клавиши толчковой
подачи шпинделя.
330 - Таймаут выбора многовариантной загрузки
Эта настройка только для симулятора. Когда симулятор включен, он отображает
экран, на котором можно выбрать различные модели симулятора. Эта настройка
устанавливает продолжительность отображения экрана. Если пользователь не
предпринимает никаких действий до истечения времени, программное обеспечение
загрузит последнюю активную конфигурацию симулятора.
483
Введение
331 — скорость толчковой подачи контршпинделя
Эта настройка определяет скорость вращения шпинделя для клавиши толчковой
подачи шпинделя.
332 — блокировка педали задней бабки
Это настройка ON/OFF. Если она OFF (выключена), педаль задней бабки работает
нормально. Если она ON (ВКЛЮЧЕНА), все действия с педалью задней бабки
игнорируются системой управления.
333, 334 - Коррекция измерительной головки Z+, Z-
Эти настройки используются для определения перемещения и размера
автоматической измерительной головки. Эти четыре настройки (59, 60, 333, 334)
задают направление и расстояние перемещения от места срабатывания
измерительной головки до фактического положения поверхности.
Дополнительную информацию о калибровке автоматического устройства размерной
настройки инструментов (ATP) см. на стр. 232.
Эти настройки используются кодом G31. Значения, введенные для каждой
настройки, должны быть положительными числами.
Для доступа к этим настройкам можно использовать макросы, подробнее см. раздел
«Макросы».

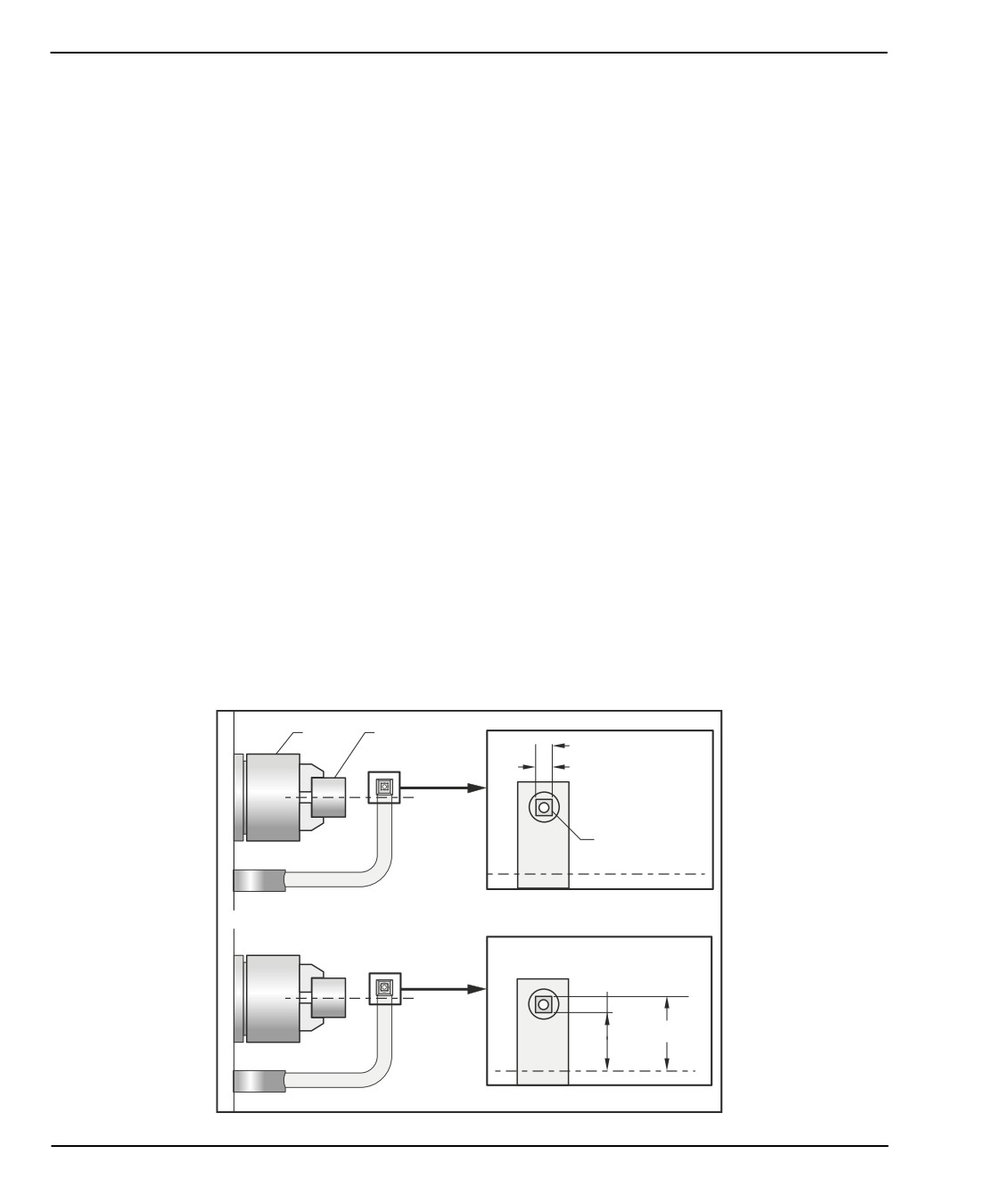

F9.12:
59/60/333/334 коррекция контактной измерительной головки для инструмента:[1]
Патрон, [2] Деталь, [3] Измерительная головка, [#59] Настройка 59, [#60] Настройка
60, [#333] Настройка 333, [#334] Настройка 334,
1
2
#333
#334
3
#60
#59
484
Настройки
335 - режим линейного ускоренного перемещения
Эту настройку можно задать для одного из двух режимов. Ниже приведено описание
этих режимов.
NONE Ускоренное перемещение индивидуальных осей к их конечным точкам
независимо друг от друга.
LINEAR
(XYZ) Оси XYZ axes, при подаче команды на ускоренное перемещение,
двигаются линейно в трехмерном пространстве. Все другие ускоренные
перемещения осей с независимыми скоростями/ускорениями.
NOTE:
Для всех режимов программа выполняется за одинаковое время
(никакого увеличения или уменьшения времени выполнения).
336 - Включение устройства подачи прутка
Эта настройка включает вкладку
«Устройство подачи прутка» в
[CURRENT
COMMANDS] (текущие команды) под вкладкой Устройства. Используйте эту
страницу для настройки устройство подачи прутка.
337, 338, 339 - Безопасное положение для смены
инструмента X, Y, Z
Эта настройка позволяет вам определить безопасное положение оси X, Y и Z при
выполнении команды смены инструмента до того, как оси переместятся к их
конечным положениям смены инструмента. Используйте это положение для
предотвращения столкновений с оправками и прочими потенциальными
препятствиями. Система управления использует это положение при каждой смене
инструмента, вне зависимости от команды данной операции (M06,[NEXT TOOL] и
т.п.).
CAUTION:
Неправильно заданные пользовательские положения могут
привести
к
столкновениям
станка.
Задавайте
пользовательские положения внимательно, особенно после
изменения условий работы
(новая программа, различные
инструменты и др.). Проверяйте и изменяйте положение
каждой оси по отдельности.
340 - Время задержки зажима патрона
Время задержки, допустимое после зажима патрона (команда M10). Выполнение
программы не продолжится, пока не истечет это время.
485
Введение
341 - Положение ускоренного перемещения задней бабки
Это положение, в котором задняя бабка перейдет с режима ускоренного
перемещения в режим подачи при перемещении к детали. У этой настройки должно
быть отрицательное значение.

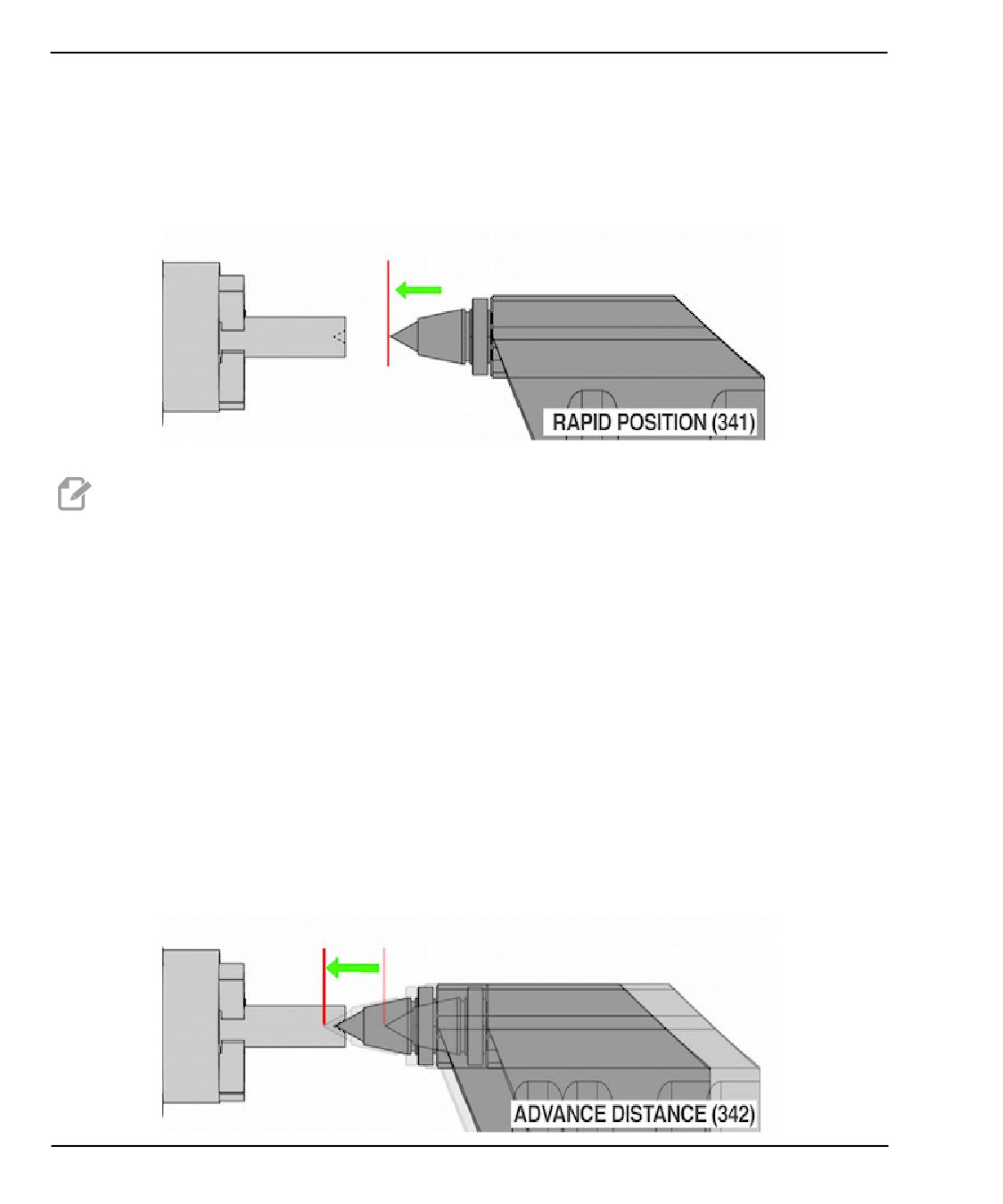

F9.13:
Положение ускоренного перемещения задней бабки
NOTE:
Эта настройка находится во вкладке User Positions под
Settings
342 - Расстояние подвода задней бабки
Эта настройка - расстояние от положения ускоренного перемещения задней бабки в
точку внутри детали.
Чтобы определить значение этой настройки:
•
Выполните толчковую подачу задней бабки к торцу детали
•
Вычтите текущее положение из положения отвода для определения
расстояния от положения отвода до торца детали.
•
Затем прибавьте 0,375 - 0,500” (9,5 - 12,7 мм)
Станок будет использовать эту настройку для расчета целевого положения внутри
детали относительно положения ускоренного перемещения (настройка 341).
F9.14:
Расстояние подвода задней бабки
486
Настройки
NOTE:
Эта настройка находится во вкладке User Positions под
Settings
343 - Изменение скорости вращения контршпинделя
(об/мин)
Задает предел отклонения оборотов шпинделя от заданного значения при
использовании функции отклонения скорости вращения контршпинделя. Это должно
быть положительное значение.
344 - Цикл изменения скорости вращения
контршпинделя
Задает рабочий цикл или частоту смены скорости вращения контршпинделя. Это
должно быть положительное значение.
345 - Зажим патрона контршпинделя
Эта настройка определяет направление зажима патрона контршпинделя. При
значении O.D.
(внешний диаметр) патрон считается зажатым, когда кулачки
движутся к центру шпинделя. При значении «внутренний диаметр» патрон считается
зажатым, когда кулачки движутся от центра шпинделя.
346 - Разжим патрона контршпинделя, об/мин
Эта настройка определяет максимальную скорость вращения контршпинделя для
разжима патрона. Скорость вращения, при которой патрон не будет работать. Если
скорость вращения контршпинделя больше этого значения, патрон не разожмется.
Если скорость вращения контршпинделя меньше этого значения, патрон
разожмется.
347 - Изменение скорости вращения шпинделя для
приводного инструмента (об/мин)
Задает предел отклонения оборотов шпинделя от заданного значения при
использовании функции отклонения скорости вращения шпинделя. Это должно быть
положительное значение.
348 - Цикл изменения скорости вращения шпинделя для
приводного инструмента
Задает рабочий цикл или скорость вращения приводного инструмента. Это должно
быть положительное значение.
487
Введение
349 - Зажим патрона приводного инструмента
Эта настройка определяет направление зажима приводного инструмента. При
значении O.D.
(внешний диаметр) патрон считается зажатым, когда кулачки
движутся к центру приводного инструмента. При значении «внутренний диаметр»
патрон считается зажатым, когда кулачки движутся от центра приводного
инструмента.
350 - Разжим патрона приводного инструмента, об/мин
Эта настройка определяет максимальную скорость вращения основного приводного
инструмента для разжима патрона. Скорость вращения, при которой патрон не будет
работать. Если скорость вращения приводного инструмента больше этого значения,
патрон не разожмется. Если скорость вращения приводного инструмента меньше
этого значения, патрон разожмется.
352 - Предел скорости вращения приводного
инструмента
Эта настройка определяет максимальную скорость вращения приводного
инструмента. Когда в этой настройке установлено отличное от нуля значение,
скорость вращения приводного инструмента никогда не превысит указанное
значение.
355 - Предел скорости вращения контршпинделя
Эта настройка определяет максимальную скорость вращения контршпинделя. Когда
в этой настройке установлено отличное от нуля значение, скорость вращения
контршпинделя никогда не превысит указанное значение.
356 - Громкость звукового сигнала
Эта настройка позволяет оператору контролировать громкость звукового сигнала в
подвесном пульте управления. Установка значения 0 ОТКЛЮЧАЕТ звуковой сигнал.
Можно использовать значение от 1 до 255.
NOTE:
Эта настройка повлияет только на звуковой сигнал
подвесного пульта, а не на смену спутника или другие звуковые
сигналы. Ограничение оборудования может препятствовать
регулировке громкости, кроме включения/выключения.
488
Настройки
357 - Время простоя, цикл запуска компенсации
прогрева
Эта настройка определяет соответствующее время простоя (в часах) для запуска
компенсации прогрева. Если станок находился в выключенном состоянии дольше
указанного в настройке периода времени, [CYCLE START] спросит пользователя о
компенсации прогрева.
Если пользователь ответит [Y] или [ENTER], заново применяется компенсация
прогрева так, как будто станок включили в электросеть, и начинается [CYCLE
START] (запуск цикла). При ответе
[N]
(нет) запуск цикла продолжится без
компенсации прогрева. Следующая возможность применения компенсации прогрева
наступит по окончании периода в настройке 357.
358 - Время задержки зажима/разжима люнета
Время задержки, допустимое после зажима платформы люнета (команда M146).
Выполнение программы не продолжится, пока не истечет это время.
359 - Время задержки зажима патрона контршпинделя
Время задержки, допустимое после зажима патрона противошпинделя (команда
M110). Выполнение программы не продолжится, пока не истечет это время.
360 - Блокировка педали люнета
Это настройка ON/OFF. Если она OFF
(выключена), педаль люнета работает
нормально. Если она ON (ВКЛЮЧЕНА), все действия с педалью игнорируются
системой управления.
361 - Время вентиляции толкателя прутка
Эта настройка указывает количество времени, в течение которого будет
вентилироваться толкатель прутка после подачи команды на его разжим.
368 — тип приводного инструмента
Эти настройки позволяют управлять осевыми или радиальными инструментами для
выполнения операций стандартного цикла, таких как фрезерование, сверление или
шлицевание. Опции настройки:
1.
None- Разрешены команды для осевого и радиального приводного
инструмента.
2.
Axial- Сигнал об ошибке 9111 INVALID G CODE FOR LIVE TOOL TYPE будет
сгенерирован при выполнении операции стандартного цикла радиального
приводного инструмента.
489
Введение
3.
Radial- Сигнал об ошибке 9111 INVALID G CODE FOR LIVE TOOL TYPE будет
сгенерирован при выполнении операции стандартного цикла осевого
приводного инструмента.
372 — Тип загрузчика деталей
Эта настройка включает автоматический загрузчик деталей в
[CURRENT
COMMANDS] под вкладкой Devices. Используйте эту страницу для настройки
автоматического загрузчика деталей.
375 — Тип захвата автоматического загрузчика деталей
Эта настройка выбирает тип захвата, присоединенного к автоматическому
загрузчику деталей.
Захват автоматического загрузчика деталей имеет функцию захвата
необработанных и готовых деталей на наружном или внутреннем диаметре, помимо
возможности переключения между ними.
376 — Включение световой завесы
Эта настройка позволяет световую завесу. Когда световая занавеса включена, он
предотвратит движение автоматического загрузчика деталей при обнаружении
какого-либо предмета на слишком близком расстоянии от осей автоматического
загрузчика деталей.
Если луч световой завесы прегражден, станок перейдет в состояние удержания
световой завесы; программа ЧПУ продолжит работать, а шпиндель станка и оси
будут продолжать двигаться, но оси AU, AV и AW не будут перемещаться. Станок
будет оставаться в состоянии удержания световой завесы до тех пор, пока не будет
устранено препятствие луча световой завесы, и не будет нажата кнопка запуска
цикла.
F9.15:

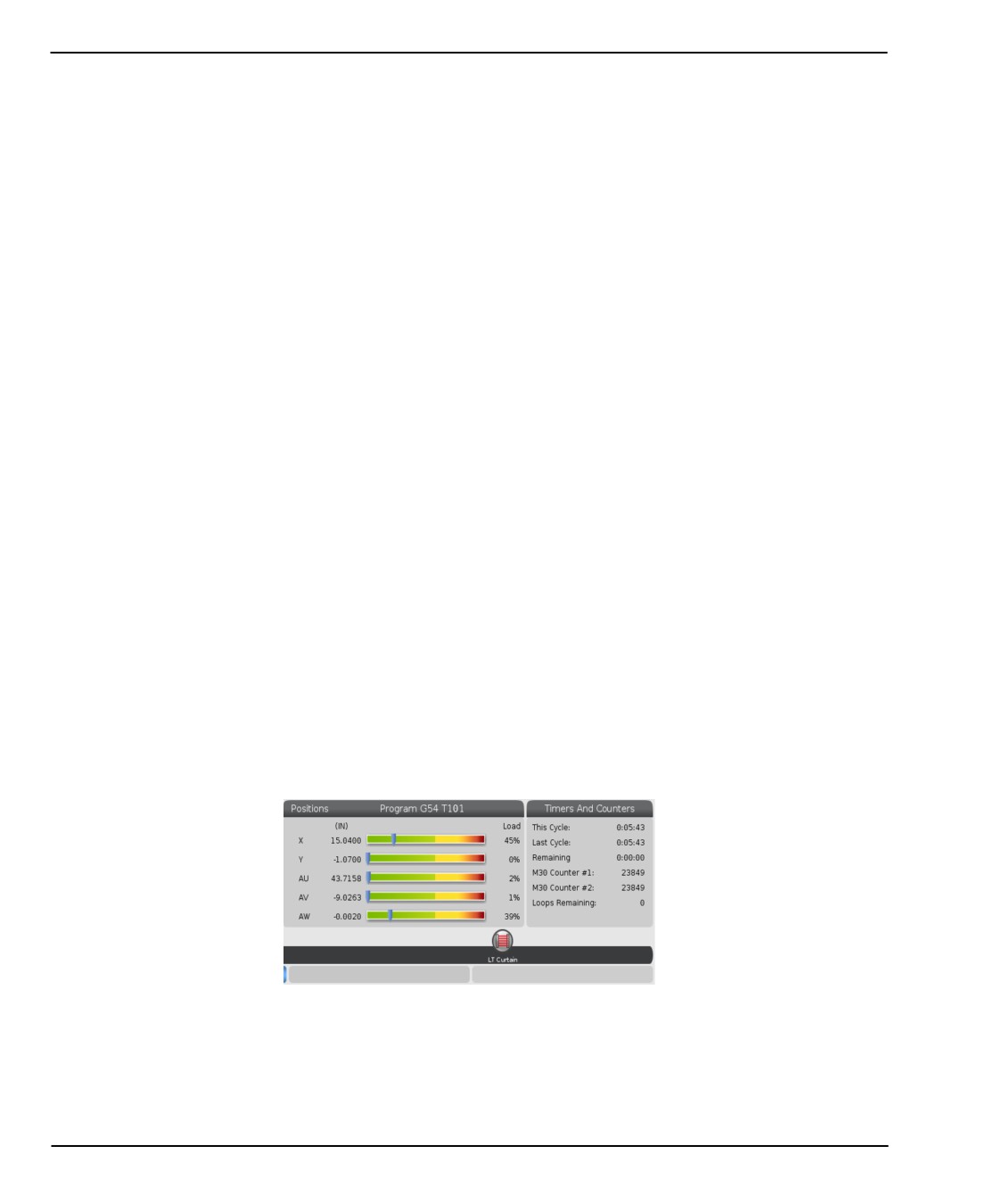

Отображение значка световой завесы
При преграждении луча световой завесы станок переходит в состояние удержания
световой завесы и на экране появится значок световой завесы. Значок исчезнет,
когда луч снова будет светить без препятствий.
490
Настройки
NOTE:
Станок можно эксплуатировать в автономном режиме с
отключенной световой завесой. Но для запуска
автоматического загрузчика деталей необходимо включить
световую завесу.
377 — отрицательное рабочее смещение
Эта настройка задает использование рабочих смещений в отрицательном
направлении.
Установите эту настройку на On для использования отрицательных рабочих
смещений, чтобы переместить ось из исходного положения. Если установлено на
OFF, вам необходимо использовать положительные рабочие смещения для
перемещения осей от исходного положения.
378 — контр. точка калибр. геом. безоп. зоны X
Эта настройка определяет эталонную точку калиброванной геометрии зоны
безопасности по оси X.
379 — контр. точка калибр. геом. безоп. зоны Y
Эта настройка определяет эталонную точку калиброванной геометрии зоны
безопасности по оси Y.
380 — контр. точка калибр. геом. безоп. зоны Z
Эта настройка определяет эталонную точку калиброванной геометрии зоны
безопасности по оси Z.
381 — вкл. сенс. экран
Эта настройка включает функцию сенсорного экрана на станках с сенсорным
экраном. Если на станке нет сенсорного экрана, при включении появится
предупредительное сообщение.
383 — размер строки таблицы
Эти настройки позволяют изменять размер строк при использовании функции
сенсорного экрана.
396 — включить/отключить виртуальную клавиатуру
Эти настройки позволяют использовать виртуальную клавиатуру на экране при
использовании функции сенсорного экрана.
491
Введение
397 — наж. и удер. задер.
Эти настройки позволяют установить задержку крепления до появления
всплывающего окна.
398 — высота заголовка
Эта настройка настраивает высоту заголовка всплывающих окон и отображаемых
полей.
399 — высота табл.
Эта настройка регулирует высоту вкладок.
403 — изменить размер кнопки вспл. окна
Эта настройка позволяет изменять размер всплывающих кнопок при использовании
функции сенсорного экрана.
409 — давление СОЖ по умолчанию
Некоторые модели станков оснащены частотно-регулируемым приводом, который
позволяет насосу подачи СОЖ работать при различных давлениях СОЖ. Эти
настройки определяют давление СОЖ по умолчанию, когда подана команда M08.
Доступные опции:
•
0 — Низкое давление
•
1 — Нормальное давление
•
2 — Высокое давление
NOTE:
Код P можно использовать с M08 для указания требуемого
давления СОЖ. Дальнейшую информацию см. в разделе M08
Coolant On настоящего руководства.
492
Настройки
9.2
Сетевое подключение
Можно использовать компьютерную сеть через кабельное подключение (Ethernet)
беспроводное подключение (WiFi), передавать файлы программы на станок Haas и
получать их со станка, а также обеспечивать для нескольких станков доступ к
файлам с центрального сетевого ресурса. Можно также настроить функцию сетевого
ресурса для быстрого и легкого совместного использования программ разными
станками в цеху и компьютерами в сети.
Как получить доступ к странице «Сеть»:
1.
Нажмите [SETTING].
2.
В меню с вкладками выберите вкладку Network (Сеть).
3.
Для выполнения настроек выберите вкладку для настройки сети (Wired
Connection (Кабельное подключение), Wireless Connection
(Беспроводное подключение) или Net Share (Совместный сетевой доступ) с
разделом который необходимо настроить.
F9.16:

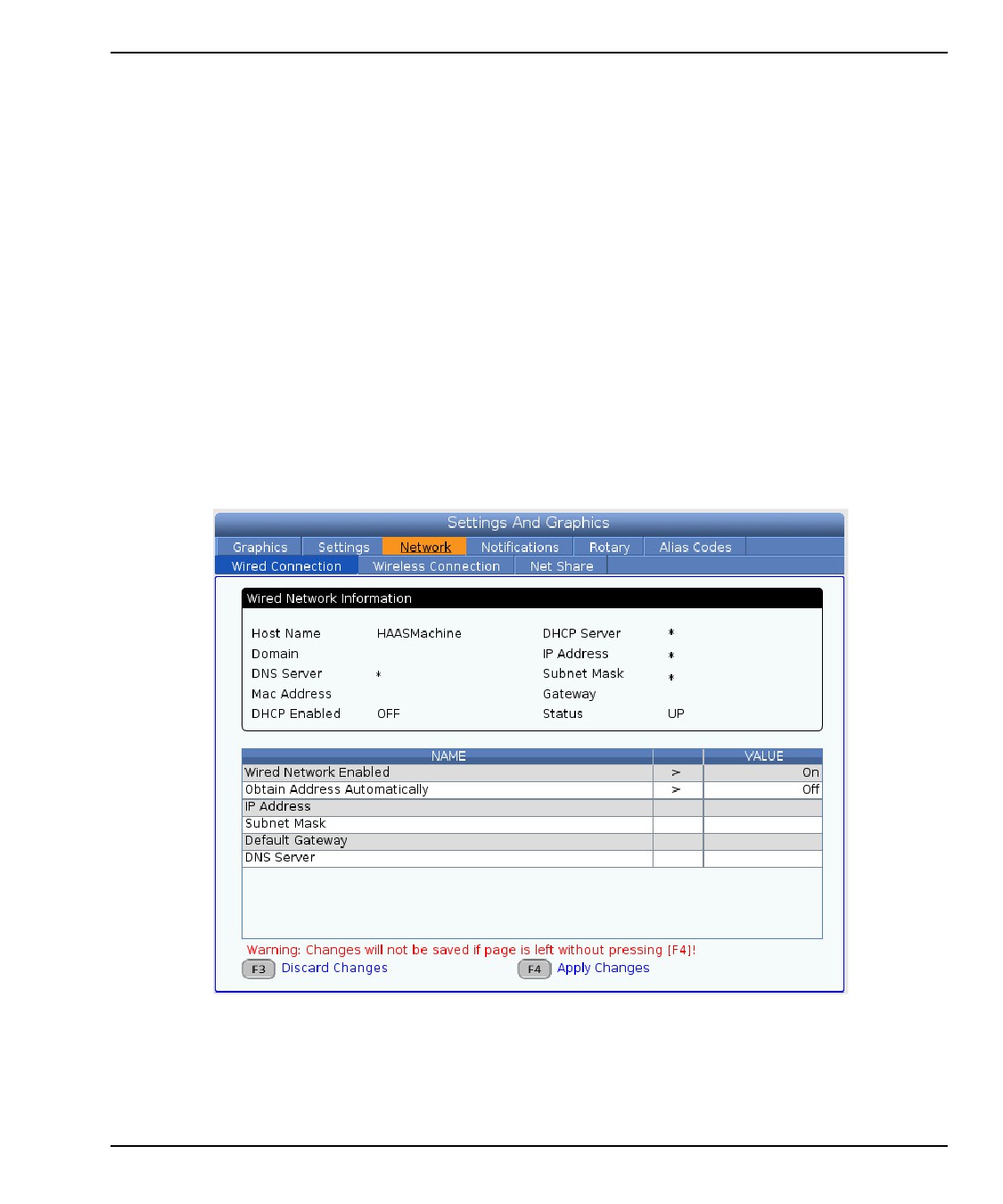

Пример страницы настроек проводной сети
493
Сетевое подключение
NOTE:
Настройки с символом > во втором столбце имеют заданные
значения, которые необходимо выбирать. Для вызова списка
вариантов нажмите клавишу курсора [RIGHT] (вправо). Для
выбора варианта используйте клавиши курсора [UP] (вверх) и
[DOWN]
(вниз), затем нажмите
[ENTER]
(ввод) для
подтверждения выбранного варианта.
9.2.1
Руководство по значкам сетевого подключения
Экран системы управления показывает значки, которые быстро дают информацию о
состоянии сети станка.
Значок
Значение
Станок подключен к сети Интернет по проводной сети с помощью
Ethernet-кабеля.
Станок подключен к сети Интернет по беспроводной сети, сила сигнала
составляет 70 - 100%.
Станок подключен к сети Интернет по беспроводной сети, сила сигнала
составляет 30 - 70%.
Станок подключен к сети Интернет по беспроводной сети, сила сигнала
составляет 1 - 30%.
494
Настройки
Значок
Значение
Станок не подключен к сети Интернет по беспроводной сети и не получает
никаких пакетов данных.
Станок успешно зарегистрирован в HaasConnnect и обменивается данными
с сервером.
Станок был ранее зарегистрирован в HaasConnnect и имеет проблему
подключения к серверу.
Станок подключен к удаленному сетевому ресурсу (NetShare).
9.2.2
Термины и полномочия сетевого подключения
Сети и операционные системы разных компаний отличаются. Когда специалист по
техническому обслуживанию дилерского центра компании Haas устанавливает
станок, он может попытаться подключать его к вашей сети, использую вашу
информацией, а также он может выполнить диагностику проблем подключения на
самом станке. Если проблема
- с вашей сетью, необходимо задействовать
квалифицированного поставщика услуг информационных технологий, который за
ваш счет устранит неполадки.
Если вы вызываете дилерский центр компании Haas для получения технического
содействия, помните, что технический специалист может помочь только с
программным обеспечением станка и его сетевым оборудованием.
495
содержание .. 15 16 17 18 ..
