FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 18
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05

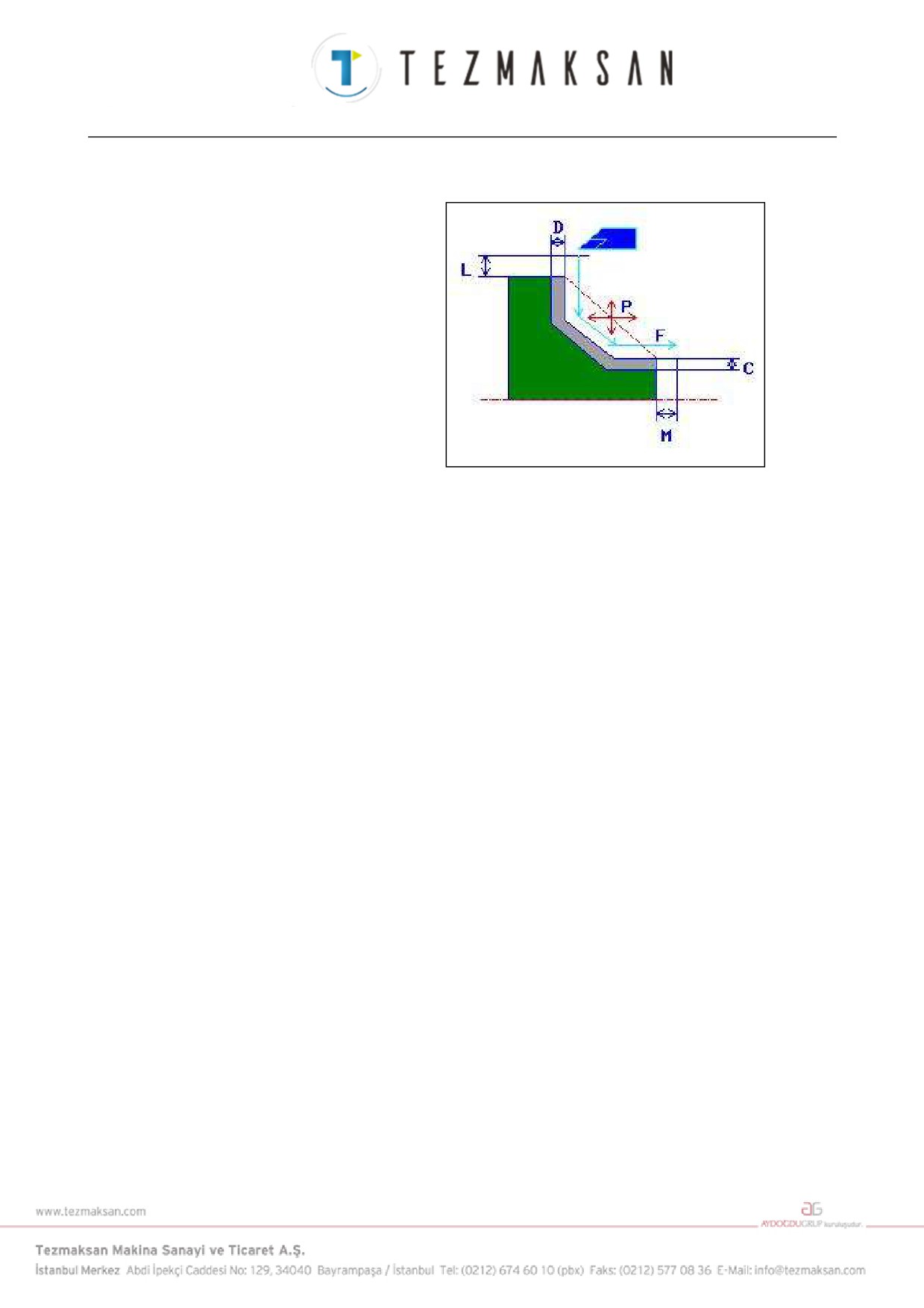

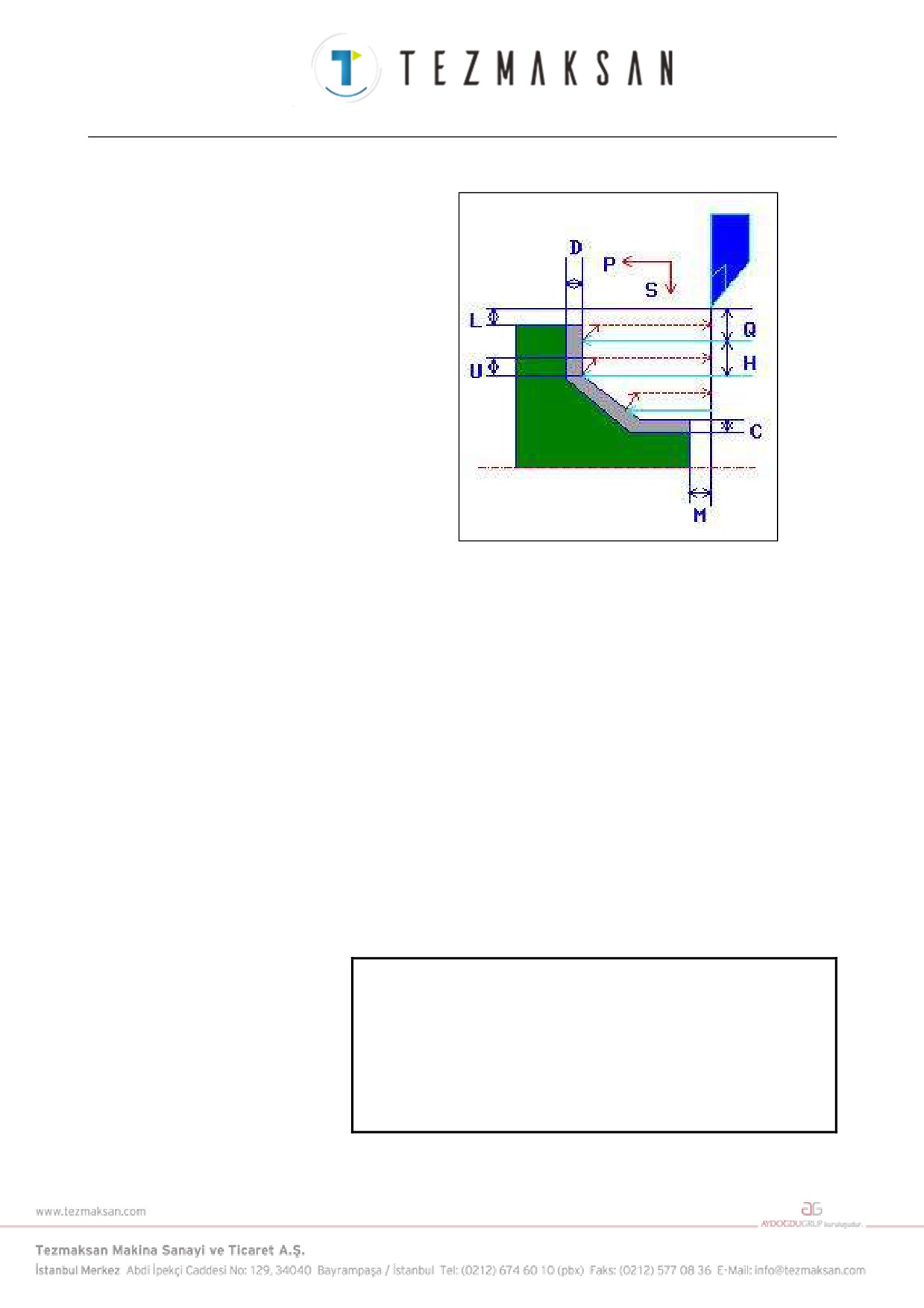

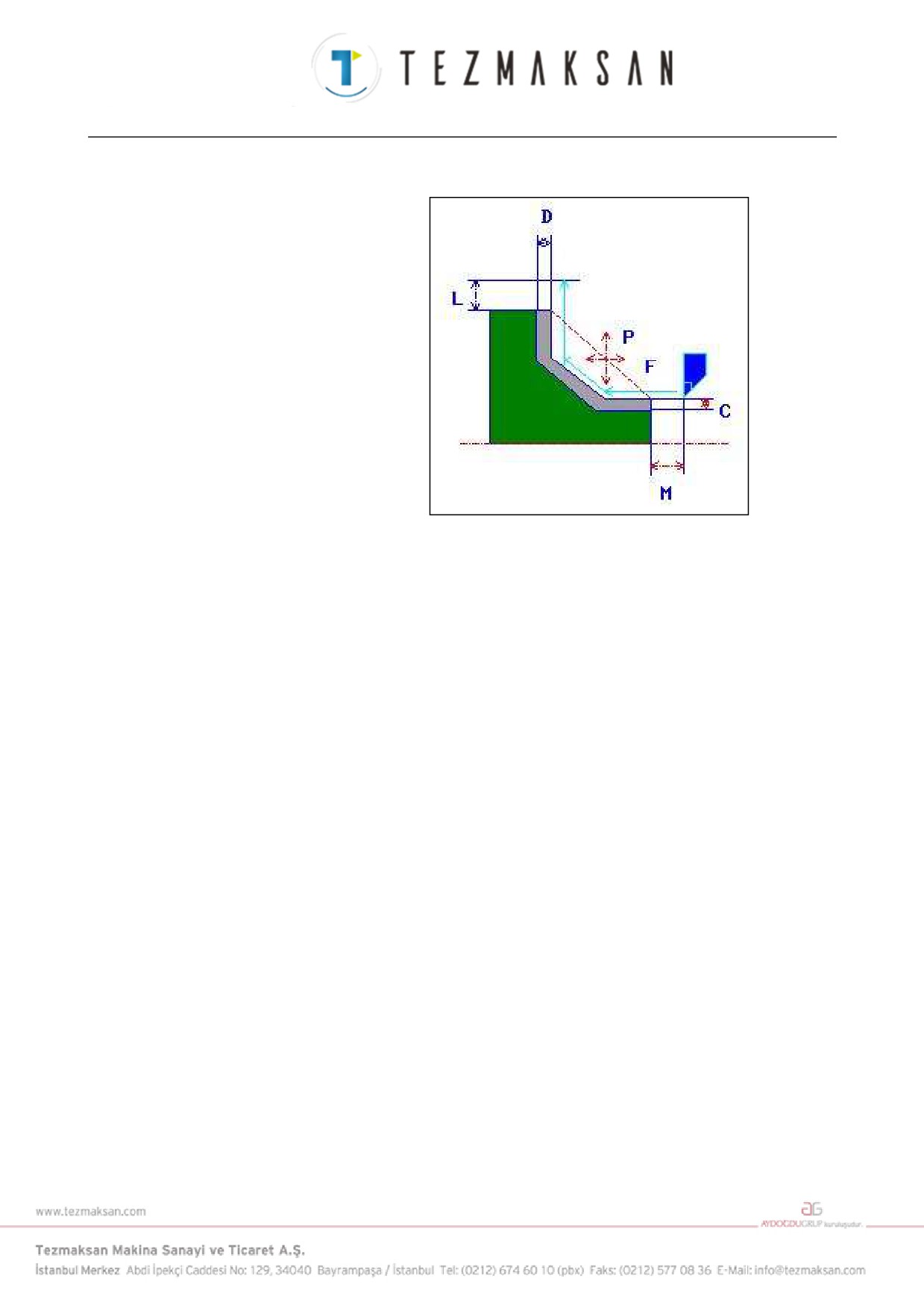

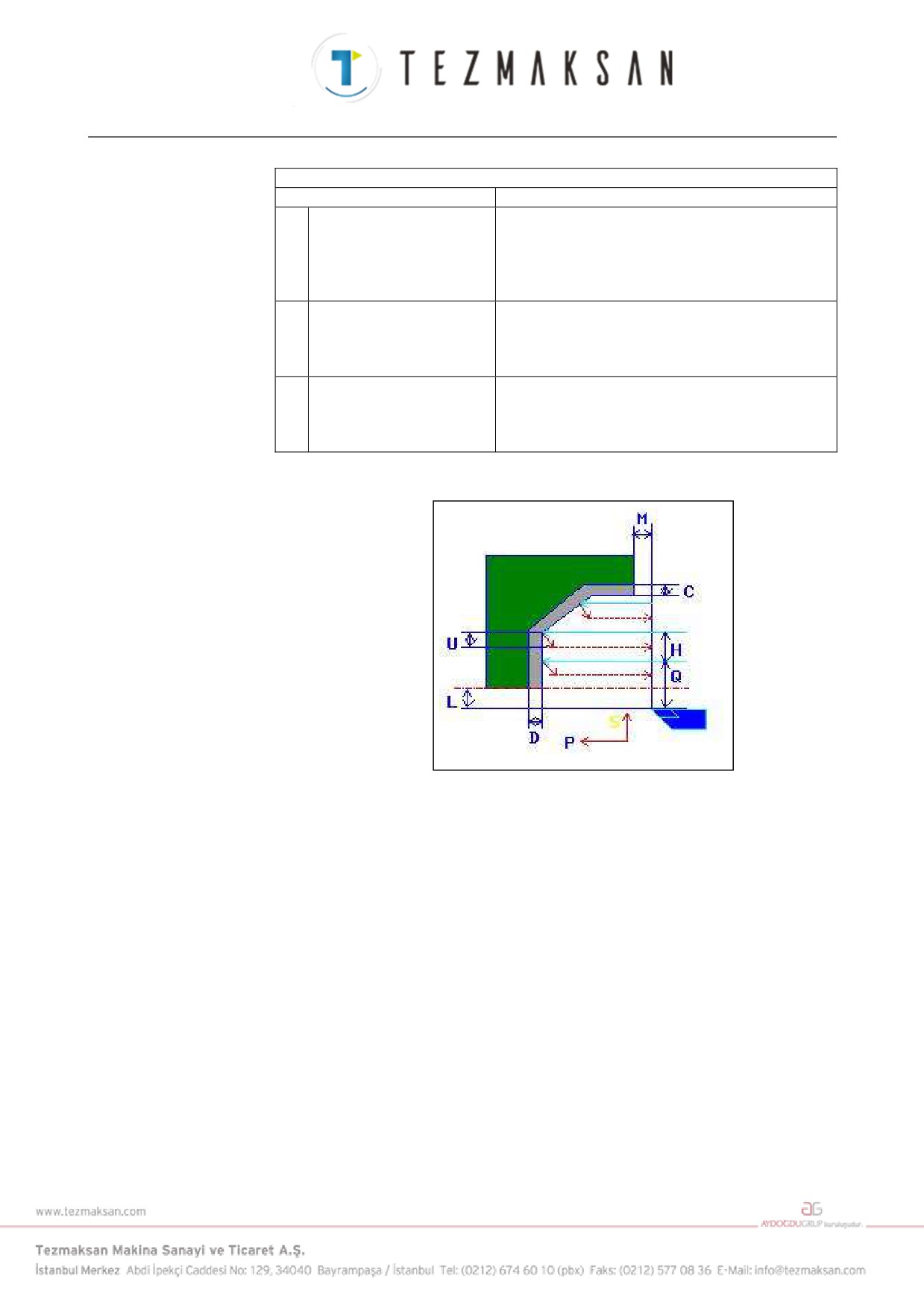

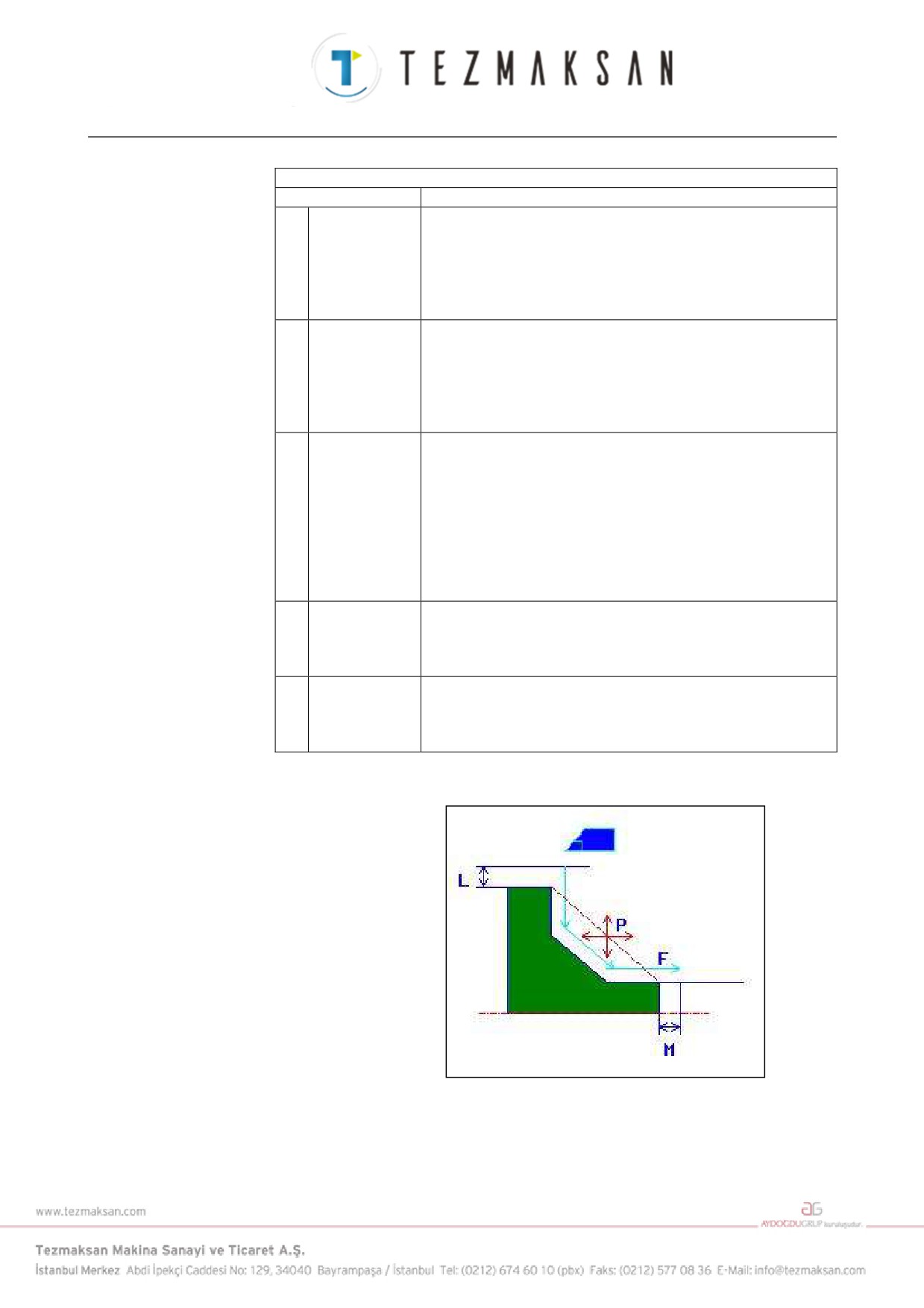

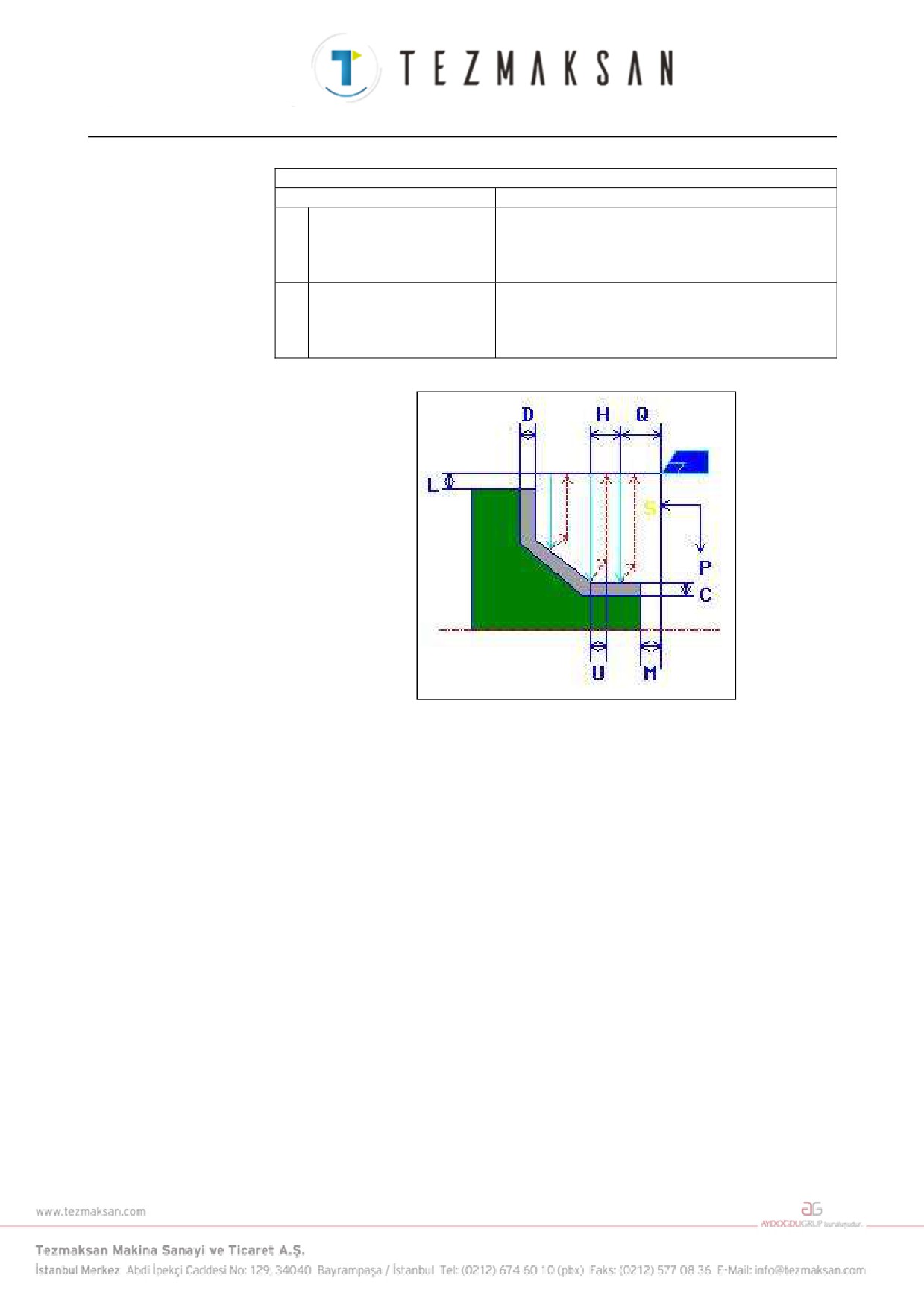

• Takım yolu
<1> Takım, çabuk hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Kesme yönü için belirtilmiş besleme hızında
(F) X ekseni
yönünde kesme işleminden sonra takım, kesme yönü için
belirtilen besleme hızındaki (E) Z ekseni yönünde hala bir son
işlem toleransının bulunduğu, girilen şekil konumuna göre kesme
yapar.
<3> [SPEED] seçilirse takım, X ve Z eksen yönünde bir dönüş
temizliğiyle (U) hemen geri çekilir. [CUT] seçilirse takım, önce
şekil boyunca kesim yapar ve sonra X ve Z eksen yönünde bir
dönüş temizliğiyle (U) geri çekilir.
<4> Takım hızlı hareketle Z ekseni yönünde kesme başlangıç
konumuna hareket eder.
<5> <2> - <4> adımları X ekseni yönünde en aşağı kısma kadar tekrar
edilir.
<6> Başka bir cep daha varsa takım, cepte konumlandırılır ve <2> -
<4> adımları tekrar edilir.
<7> Tüm kısımlar kesildiğinde takım, çabuk hareketle X ekseni
yönünde "cut-in start position + clearance (L)" konumuna geri
çekilir.
NOT
Özel bir rasgele şekil için "ELEMENT TYPE" olarak
"PART" ve "BLANK"'ün belirtilmesi mümkündür.
Bu "BLANK", gerçekten işleme tabi tutulacak düz
şekle benzeyen rasgele bir şekil girmek için
kullanılabilir, böylece düz kısımdan başkası
kesilmeyecektir. Bu şekilde optimum yaklaşık
tornalama gerçekleştirilebilir.
- 490 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

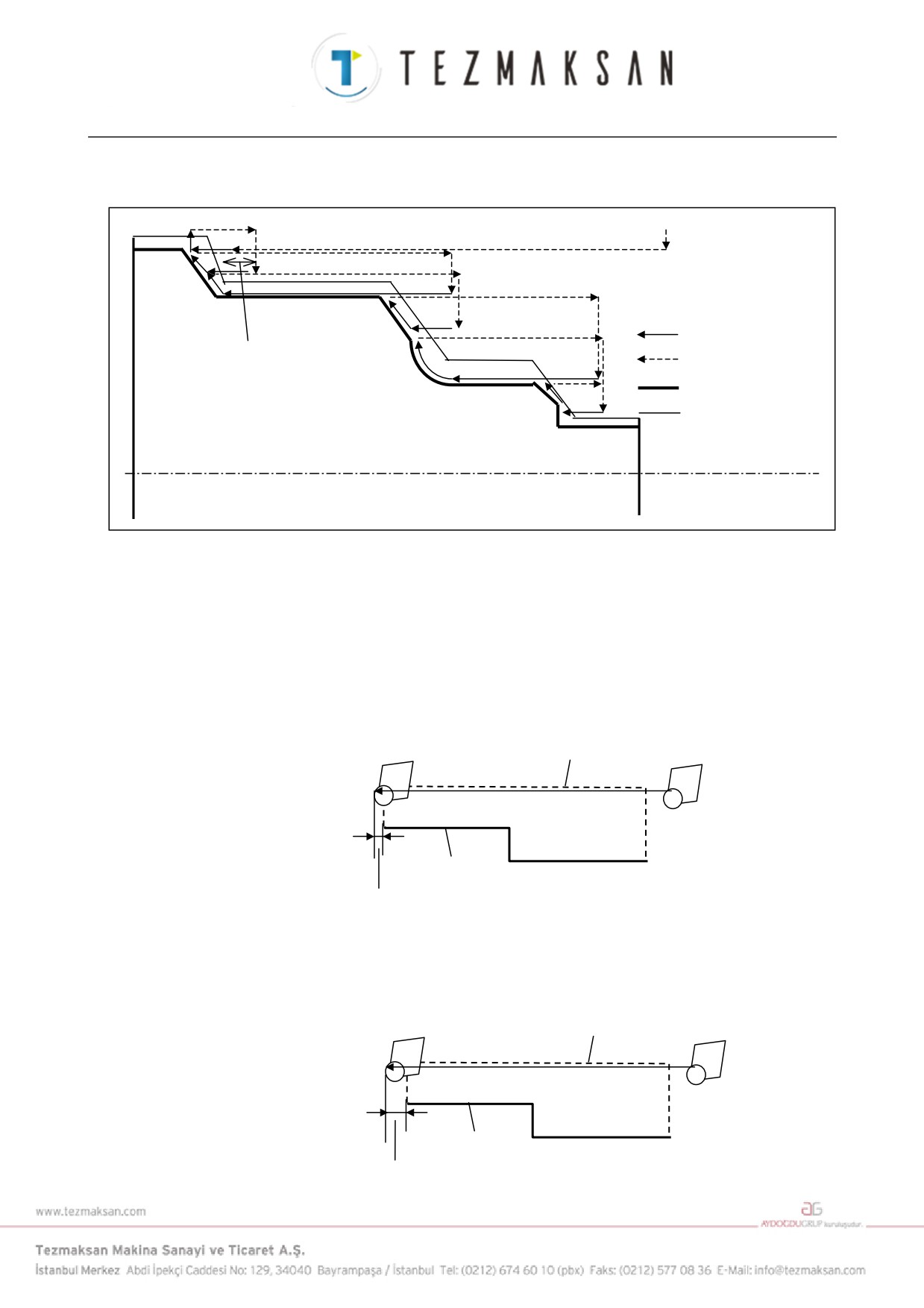

Dış yüzey parça işleme örneği
Başlangıç noktası
: Kesme için takım yolu
: Şunlar için takım yolu
Temizleme
: çabuk hareket
: Ürün şekli
: Boş şekil
Boş öğe kısmı üzerinde, takımın kesme yönünde hareketi
Takım, kesme yönünde ilerlerken, takımın hareket miktarının fazlalığı
aşağıda tarif edilen biçimdedir.
Parametre No. 27120'nin bit 0'ı 0'a ayarlıyken ve takım kesme yönünde
ilerliyorken, eğer takımın karşısında hareket ettiği şeklin özniteliği boş
öğeyse, takımın fazladan hareket ettiği miktar uç yarıçapı R kadardır.
Bu durumda, fazladan hareket etme miktarı, parça şeklinin bitiş
noktasından olan mesafedir.
Boş şekil
Ürün şekli
R
No. 27120 parametresinin bit
0'ı
1'e ayarlıyken ve takım, kesme
yönünde ilerliyorken, takımın karşısında hareket ettiği şeklin özniteliği
boş öğeyse, takımın fazladan hareket ettiği miktar [temizleme + 2 × uç
yarıçapı R] kadardır. Bu durumda, fazladan hareket miktarı, düz
parçadan olan mesafedir.
Boş şekil
Ürün şekli
Temizleme+2R
- 491 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05

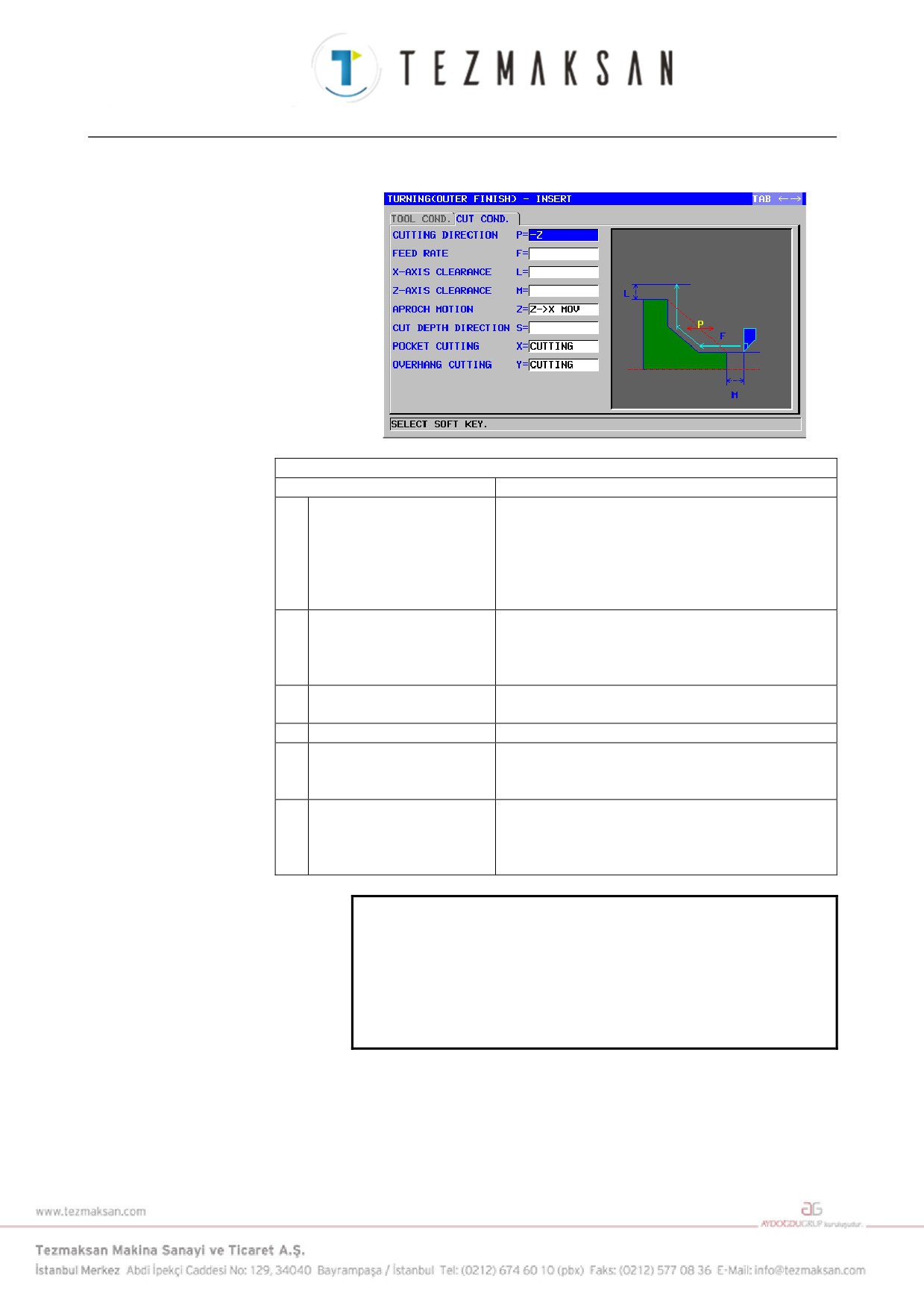

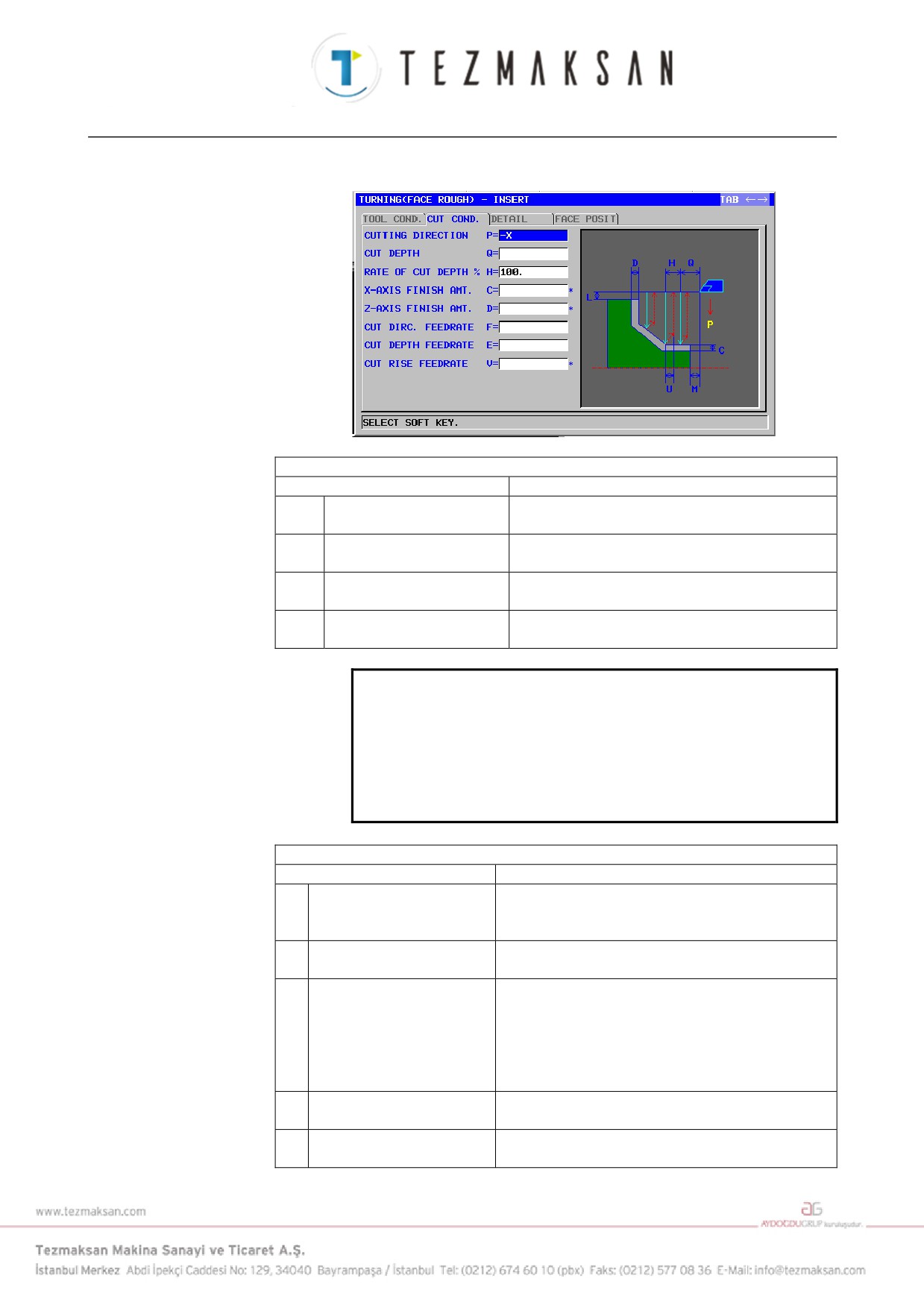

İç yüzey tornalama: G1121
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Yüzey tornalama takımının takım ucu yarıçapı
(pozitif değer)
A
CUT EDGE ANGLE
Yüzey tornalama takımının kesme kenarı açısı
(pozitif değer)
B
NOSE ANGLE
Yüzey tornalama takımının takım açısı (pozitif
değer)
J
IMAGINARY TOOL NOSE
Yüzey tornalama takımının sanal takım ucu
konumu
NOT
1 Parametre No.27102'nin bit
0'ı
=
1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresindeki
'TOOL DATA' sekmesinde yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
P
CUTTING DIRECTION
[-Z]
:
-Z yönünde kesme yapar.
[+Z]
:
+Z yönünde kesme yapar.
Açıklama) [+Z], ters yönde kesme veya alt iş miliyle
parça işleme için kullanılır.
(KOPYA)
Q
CUT DEPTH
Her bir kesmenin derinliği (yarıçap değeri, pozitif değer)
H
RATE OF CUT DEPTH
Kesme derinliği için değiştirme oranı. %1'lik adımlarla
değiştirme oranını belirtir. İkinci kesme derinliği ve
sonrakiler, belirtilen değiştirme oranıyla ardışık şekilde
artırılırlar. Varsayılan, kesme derinliğinin değişmeden
kalması anlamına gelen %100'dür. (1'den 200'e kadar,
pozitif değer)
C*
X-AXIS FINISH AMT.
X ekseni yönünde son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
D*
Z-AXIS FINISH AMT.
Z ekseni yönünde son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
- 492 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
KESME KOŞULU
Veri öğesi
Anlamı
F
CUT DIRC.FEEDRATE
Takım, iş parçasını yarıçap yönünde kestiğinde
uygulanabilir besleme hızı (pozitif değer)
E
CUT DEPTH
Takım, Z ekseni yönünde kesim yaptığında
FEEDRATE
uygulanabilir besleme hızı (pozitif değer)
V
CUT RISE FEEDRATE
Takım, iş parçasından geri çekilme yönünde kesim
yaptığında uygulanabilir besleme hızı (pozitif değer)
AYRINTI
Veri öğesi
Anlamı
K
1ST OVERRIDE
Birinci kesme için besleme hızı geçersiz kılma
değeri. %1'lik adımlarla bir geçersiz kılma değeri belirtir.
Varsayılan %100'dür. (1'den 200'e kadar, pozitif değer)
Açıklama) Örneğin bir dökme iş parçasının siyah
kaplamasını kesmek için bu veri öğesi
kullanılır.
W
CUT RISE METHOD
[SPEED]: Takım, kesmeden sonra hemen XZ yönünde
ESCAPE AMOUNT (UZAKLAŞMA
MİKTARI) ile belirtilen bir mesafeye geri
çekilir.
[CUT]
: Şekil boyunca kesimden sonra takım,
"retract" distance" kadar geri çekilir.
(KOPYA)
U
ESCAPE AMOUNT
Her bir kesimden sonra takımın kesme yüzeyinden geri
çekilme mesafesi (yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27128'e (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
L
X-AXIS CLEARANCE
X ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe (yarıçap
değeri, pozitif değer)
Açıklama) Sistem, Parametre No.27129'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
M
Z-AXIS CLEARANCE
Z ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe (yarıçap
değeri, pozitif değer)
Açıklama) Sistem, Parametre No.27130'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, Z ekseni yönünde
ve sonra X ekseni yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, Z ekseni yönünde
ve sonra X ekseni yönünde hareket eder.
(başlangıç değeri)
[2 AXES]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar, takım eşzamanlı olarak X
ve Z ekseni yönlerinde hareket eder.
- 493 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
AYRINTI
Veri öğesi
Anlamı
S
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde keser.
[+X]
:
+X yönünde keser.
Açıklama) Parametre No.27100#0 = 1 olduğunda bu
veri öğesi etkindir.
(KOPYA)
X
POCKET CUTTING
[CUT]
: Bir cebi keser. (başlangıç değeri)
[NOTHIN] : Cebi kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
Y
OVERHANG CUTTING
[CUT]
: Bir çıkıntıyı keser. (başlangıç değeri)
[NOTHIN] : Çıkıntıyı kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.

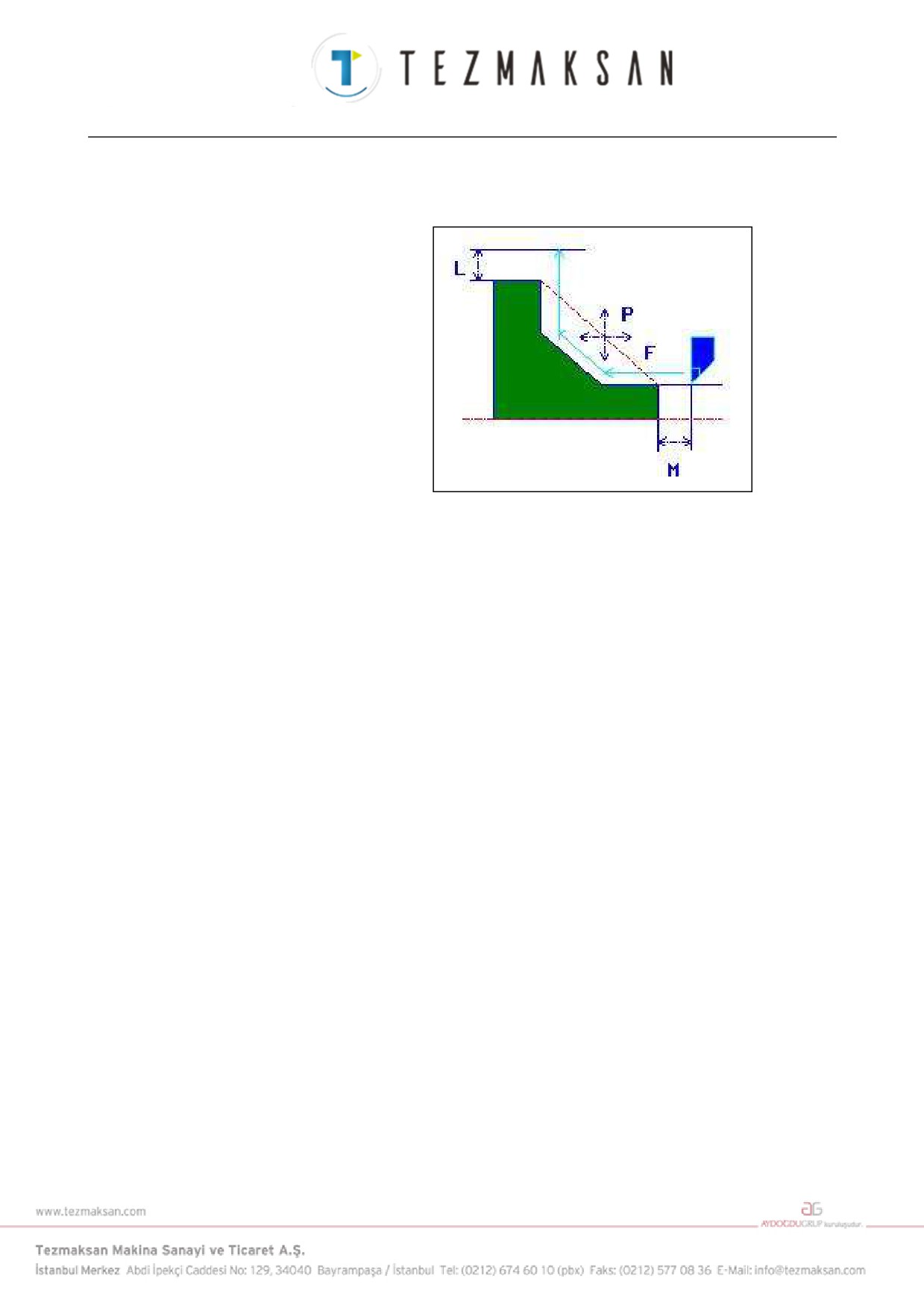

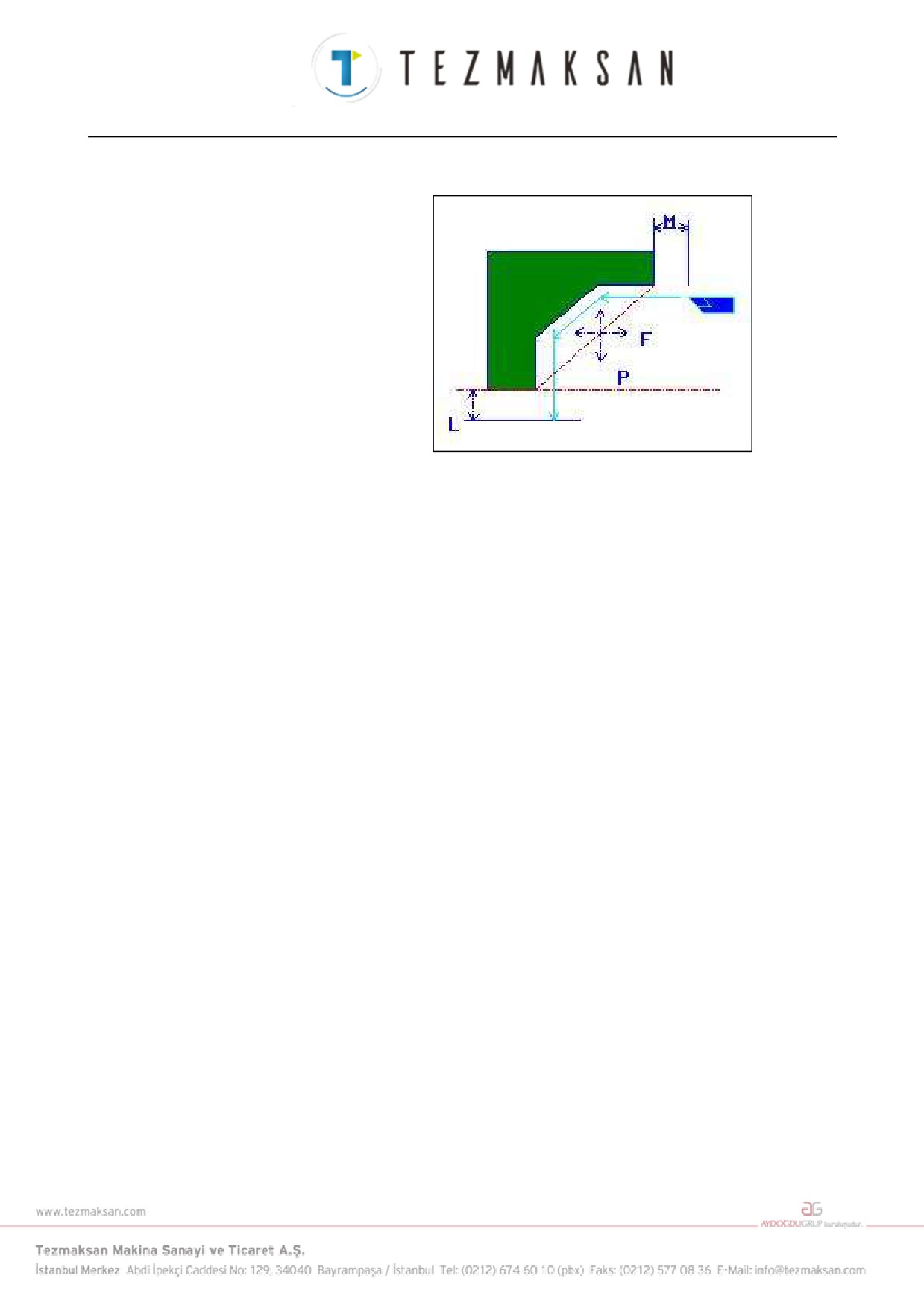

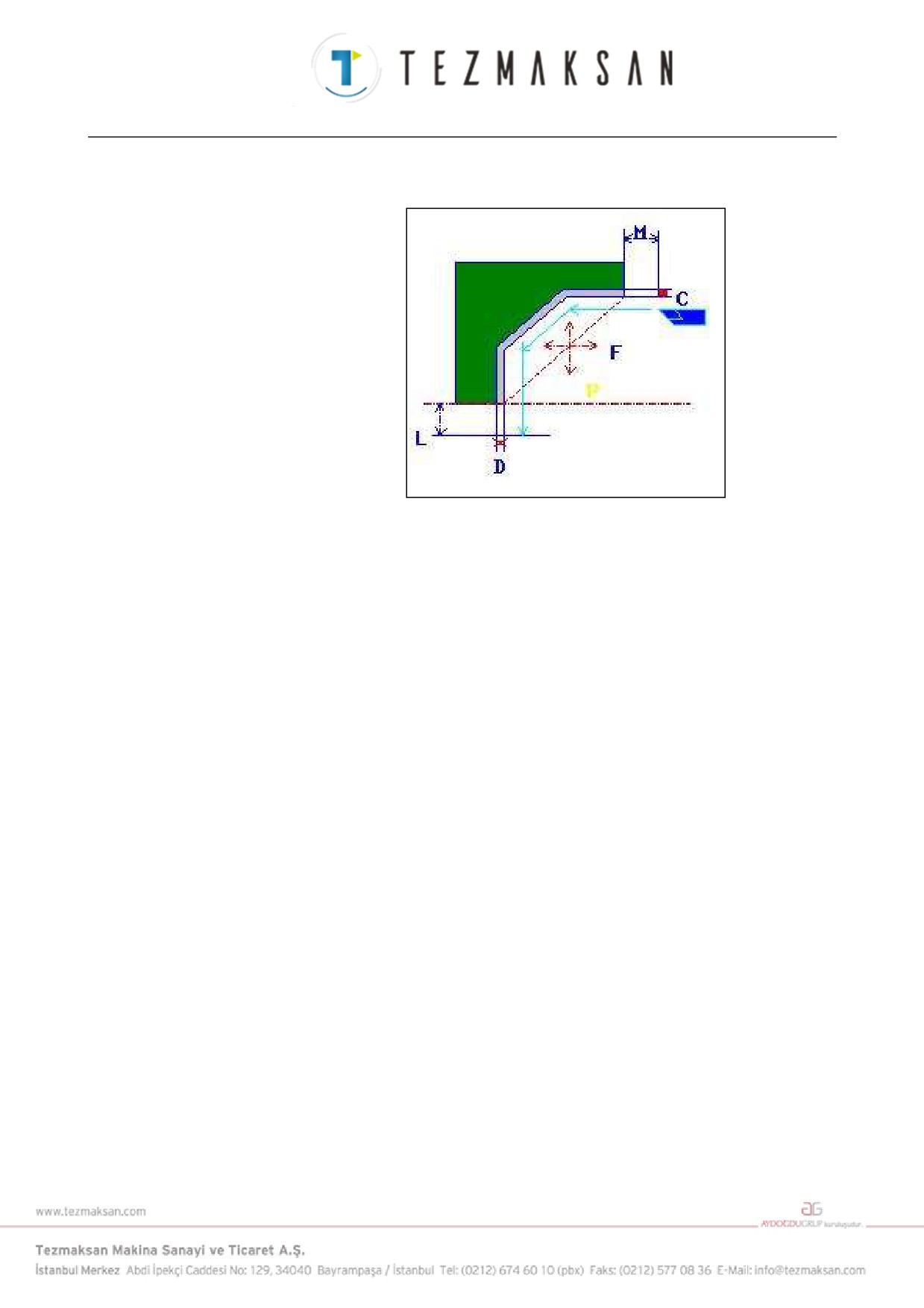

• Takım yolu
<1> Takım, çabuk hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Kesme yönü için belirtilmiş besleme hızında
(F) X ekseni
yönünde kesme işleminden sonra takım, kesme yönü için
belirtilen besleme hızında (E) Z ekseni yönünde hala bir son işlem
toleransının bulunduğu, girilen şekil konumuna göre kesme yapar.
<3> [SPEED] seçilirse takım, X ve Z eksenleri yönünde bir dönüş
temizliğiyle (U) hemen geri çekilir. [CUT] seçilirse takım, önce
şekil boyunca kesim yapar ve sonra X ve Z eksen yönünde bir
dönüş temizliğiyle (U) geri çekilir.
<4> Takım, hızlı hareketle Z eksen yönünde kesme başlangıç
konumuna hareket eder.
<5> <2> - <4> adımları X ekseni yönünde en aşağı kısma kadar tekrar
edilir.
<6> Başka bir cep daha varsa takım, cepte konumlandırılır ve <2> -
<4> adımları tekrar edilir.
<7> Tüm kısımlar kesildikten sonra takım, hızlı hareketle Z ekseni
yönünde "cut-in start position + clearance (M)" konumuna geri
çekilir.
- 494 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

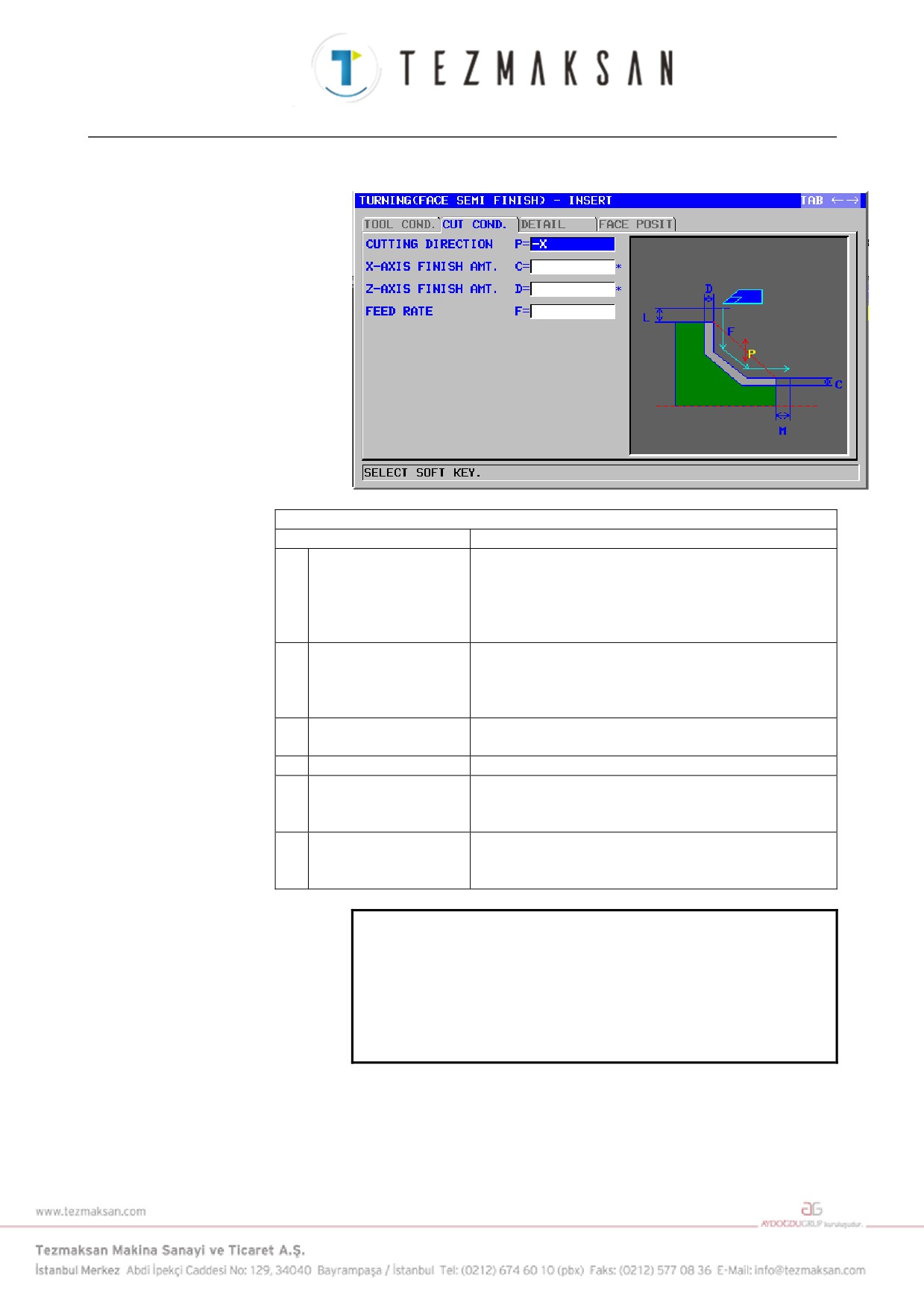

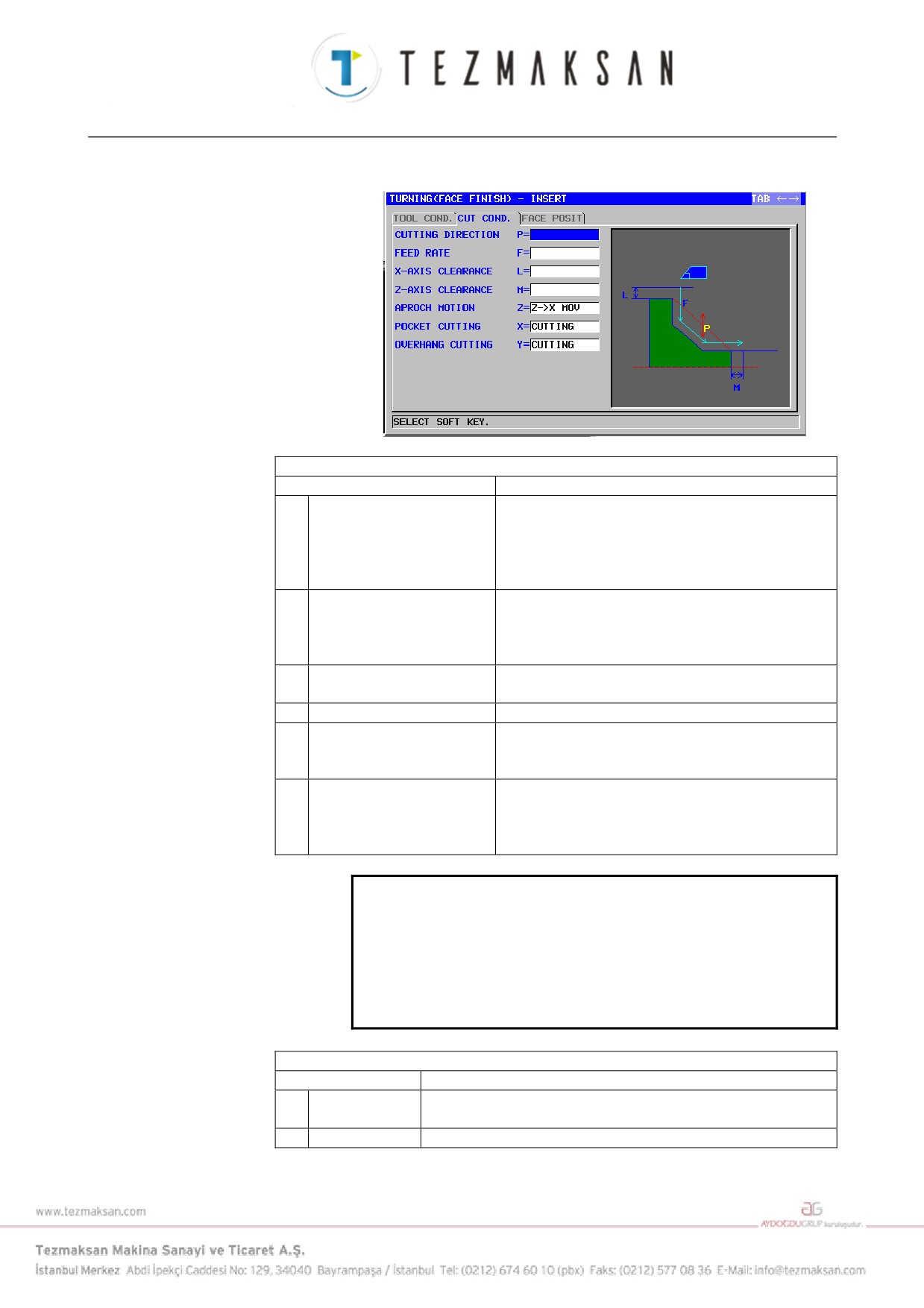

Bitiş yüzü tornalama: G1122
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Yüzey tornalama takımının takım ucu yarıçapı
(pozitif değer)
A
CUT EDGE ANGLE
Yüzey tornalama takımının kesme kenarı açısı
(pozitif değer)
B
NOSE ANGLE
Yüzey tornalama takımının takım açısı (pozitif
değer)
J
IMAGINARY TOOL NOSE
Yüzey tornalama takımının sanal takım ucu
konumu
NOT
1 Parametre No.27102'nin bit
0'ı
=
1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
P
CUTTING DIRECTION
[-X]
:
-X yönünde kesim yapar.
[+X]
:
+X yönünde kesim yapar.
Açıklama)
Q
CUT DEPTH
Her bir kesmenin derinliği (yarıçap değeri, pozitif
değer)
H
RATE OF CUT DEPTH
Kesme derinliği için değiştirme oranı. %1'lik adımlarla
değiştirme oranını belirtir. İkinci kesme derinliği ve
sonrakiler, belirtilen değiştirme oranıyla ardışık
şekilde artırılırlar. Varsayılan, kesme derinliğinin
değişmeden kalması anlamına gelen %100'dür.
(1'den 200'e kadar, pozitif değer)
C*
X-AXIS FINISH AMT.
X ekseni yönünde son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
D*
Z-AXIS FINISH AMT.
Z ekseni yönünde son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
- 495 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
KESME KOŞULU
Veri öğesi
Anlamı
F
CUT DIRC.FEEDRATE
Takım, iş parçasını yarıçap yönünde kestiğinde
uygulanabilir besleme hızı (pozitif değer)
E
CUT DEPTH FEEDRATE
Takım, Z ekseni yönünde kesim yaptığında
uygulanabilir besleme hızı (pozitif değer)
V
CUT RISE FEEDRATE
Takım, iş parçasından geri çekilme yönünde kesim
yaptığında uygulanabilir besleme hızı (pozitif değer)
AYRINTI
Veri öğesi
Anlamı
K
1ST OVERRIDE
Birinci kesme için, besleme hızı geçersiz kılma
değeri. %1'lik adımlarla bir geçersiz kılma değeri
belirtir. Varsayılan %100'dür. (1'den 200'e kadar,
pozitif değer)
Açıklama)
W
CUT RISE METHOD
[SPEED]: Takım, kesmeden sonra hemen XZ
yönünde ESCAPE AMOUNT
(UZAKLAŞMA MİKTARI) ile belirtilen bir
mesafeye geri çekilir. (başlangıç değeri)
[CUT]
: Şekil boyunca kesimden sonra takım,
"retract" distance" kadar geri çekilir.
(KOPYA)
U
ESCAPE AMOUNT
Her bir kesimden sonra takımın kesme yüzeyinden
geri çekilme mesafesi (yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27128'e (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
L
X-AXIS CLEARANCE
X ekseni yönünde, boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27129'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
M
Z-AXIS CLEARANCE
Z ekseni yönünde boş ve işleme başlangıç noktası
(yaklaşım noktası) arasındaki mesafe (yarıçap
değeri, pozitif değer)
Açıklama) Sistem, parametre No.27130'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
- 496 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
AYRINTI
Veri öğesi
Anlamı
X
POCKET CUTTING
[CUT]
: Bir cebi keser. (başlangıç değeri)
[NOTHIN] : Cebi kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
Y
OVERHANG CUTTING
[CUT]
: Bir çıkıntıyı keser. (başlangıç değeri)
[NOTHIN] : Çıkıntıyı kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
• Takım yolu
<1> Takım, çabuk hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Kesme yönü için belirtilmiş besleme hızında (F) Z ekseni yönünde
kesme işleminden sonra takım, kesme yönü için belirtilen besleme
hızında (E) X ekseni yönünde hala bir son işlem toleransının
bulunduğu, girilen şekil konumuna göre kesme yapar.
<3> [SPEED] seçilirse takım, X ve Z eksenleri yönünde bir dönüş
temizliğiyle (U) hemen geri çekilir. [CUT] seçilirse takım, önce
şekil boyunca kesim yapar ve sonra X ve Z eksenleri yönünde bir
dönüş temizliğiyle (U) geri çekilir.
<4> Takım, hızlı hareketle X eksen yönünde kesme başlangıç
konumuna hareket eder.
<5> <2> - <4> adımları Z ekseni yönünde en aşağı kısma kadar tekrar
edilir.
<6> Başka bir cep daha varsa takım, cepte konumlandırılır ve <2> -
<4> adımları tekrar edilir.
<7> Tüm kısımlar kesildiğinde takım, hızlı hareketle Z ekseni yönünde
"cut-in start position + clearance (M)" konumuna geri çekilir.
- 497 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Dış yüzey yarı son işlemi: G1123
TAKIM KOŞULU
Veri öğesi
Anlamı
I
INPUT TYPE
[INPUT] : Doğrudan yarı son işlem için kullanılan bir takımın
takım ucu yarıçapını alır. (başlangıç değeri)
[REF.]
: Ofset değerini okumak üzere yarı son işlem için
kullanılan takımın ofset numarasını alır.
R
NOSE RADIUS
Yüzey tornalama takımının takım ucu yarıçapı (pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT TYPE için
seçildiğinde gösterilir.
A
CUT EDGE ANGLE
Yüzey tornalama takımının kesme kenarı açısı (pozitif
değer)
B
NOSE ANGLE
Yüzey tornalama takımının takım açısı (pozitif değer)
J
IMAGINARY TOOL
Yüzey tornalama takımının sanal takım ucu konumu
NOSE
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT TYPE için
seçildiğinde gösterilir.
T
OFFSET NO.
Tornalama takımının ofset numarası (pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [REF.] INPUT TYPE için
seçildiğinde gösterilir.
NOT
1 Parametre No.27102'nin bit
0'ı
=
1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
P
CUTTING
[-Z]
:
-Z yönünde kesme yapar.
DIRECTION
[+Z]
:
+Z yönünde kesme yapar. (KOPYA)
C*
X-AXIS FINISH
X ekseni yönünde son işlem toleransı. Boş. 0 olarak kabul
AMT.
edilir. (yarıçap değeri, pozitif değer)
D*
Z-AXIS FINISH
Z ekseni yönünde son işlem toleransı. Boş, 0 olarak kabul
AMT.
edilir. (yarıçap değeri, pozitif değer)
F
FEED RATE
Yarı son işlem için kesme besleme hızı (pozitif değer)
- 498 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
AYRINTI
Veri öğesi
Anlamı
L
X-AXIS CLEARANCE
X ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27129'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
M
Z-AXIS CLEARANCE
Z ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27130'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[2 AXES]
: Mevcut konumdan parça işleme
başlangıç noktasına kadar, takım
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
S
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde kesme yapar.
Açıklama) Parametre No.27100#0 = 1 olduğunda bu
veri öğesi etkindir.
(KOPYA)
X
POCKET CUTTING
[CUT]
: Cebi keser. (başlangıç değeri)
[NOTHIN] : Cebi kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
Y
OVERHANG CUTTING
[CUT]
: Bir çıkıntıyı keser. (başlangıç değeri)
[NOTHIN] : Çıkıntıyı kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
- 499 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
• Takım yolu
<1> Takım, çabuk hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Takım, son şekil elde edilene kadar yarı son işlem besleme hızında
son işlem toleransının kesilmemiş olarak bırakıldığı, girilen şekil
boyunca kesim yapar.
<3> Tüm kısımlar kesildikten sonra takım, hızlı hareketle X ekseni
yönünde "cut-in start position + clearance (L)" konumuna geri
çekilir.
- 500 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

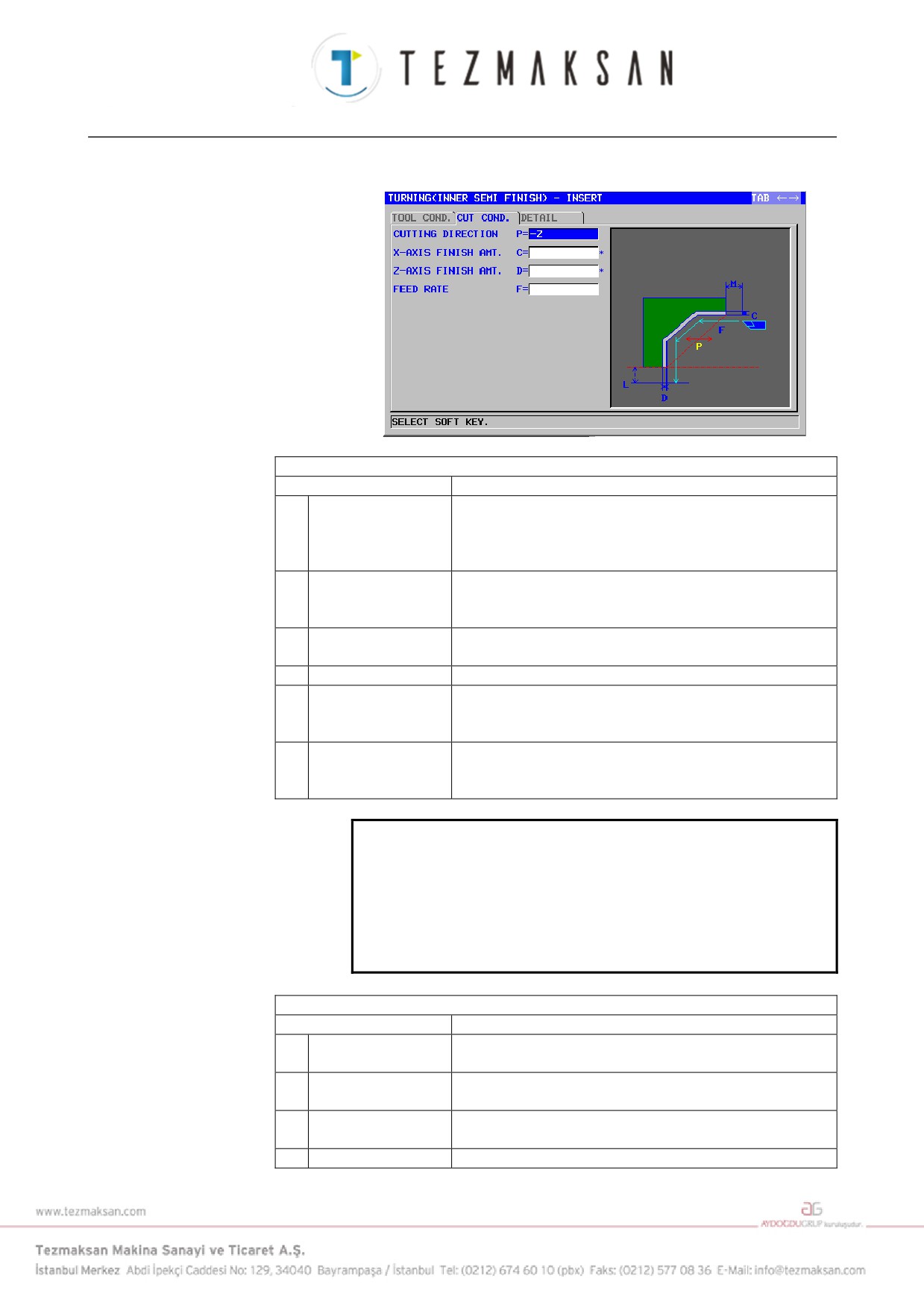

İç yüzey yarı son işlemi: G1124
TAKIM KOŞULU
Veri öğesi
Anlamı
I
INPUT TYPE
[INPUT] : Doğrudan yarı son işlem için kullanılan bir takımın
takım ucu yarıçapını alır. (başlangıç değeri)
[REF.]
: Ofset değerini okumak üzere yarı son işlem için
kullanılan takımın ofset numarasını alır.
R
NOSE RADIUS
Yüzey tornalama takımının takım ucu yarıçapı (pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT TYPE için
seçildiğinde gösterilir.
A
CUT EDGE ANGLE
Yüzey tornalama takımının kesme kenarı açısı (pozitif
değer)
B
NOSE ANGLE
Yüzey tornalama takımının takım açısı (pozitif değer)
J
IMAGINARY TOOL
Yüzey tornalama takımının sanal takım ucu konumu
NOSE
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT TYPE için
seçildiğinde gösterilir.
T
OFFSET NO.
Yüzey tornalama takımının ofset numarası (pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [REF.] INPUT TYPE için
seçildiğinde gösterilir.
NOT
1 Parametre No.27102'nin bit
0'ı
=
1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
P
CUTTING
[-Z]
:
-Z yönünde kesme yapar.
DIRECTION
[+Z]
:
+Z yönünde kesme yapar. (KOPYA)
C*
X-AXIS FINISH
X ekseni yönünde son işlem toleransı. Boş, 0 olarak kabul
AMT.
edilir. (yarıçap değeri, pozitif değer)
D*
Z-AXIS FINISH
Z ekseni yönünde son işlem toleransı. Boş, 0 olarak kabul
AMT.
edilir. (yarıçap değeri, pozitif değer)
F
FEED RATE
Yarı son işlem için kesme besleme hızı (pozitif değer)
- 501 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
AYRINTI
Veri öğesi
Anlamı
L
X-AXIS CLEARANCE
X ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27129'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
M
Z-AXIS CLEARANCE
Z ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27130'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
S
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde keser.
Açıklama) Parametre No.27100#0 = 1 olduğunda bu
veri öğesi etkindir.
(KOPYA)
X
POCKET CUTTING
[CUT]
: Cebi keser. (başlangıç değeri)
[NOTHIN] : Cebi kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
Y
OVERHANG CUTTING
[CUT]
: Çıkıntıyı keser. (başlangıç değeri)
[NOTHIN] : Çıkıntıyı kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
- 502 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
• Takım yolu
<1> Takım, çabuk hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Takım, son şekil elde edilene kadar yarı son işlem besleme hızında
son işlem toleransının kesilmemiş olarak bırakıldığı, girilen şekil
boyunca kesim yapar.
<3> Tüm kısımlar kesildiğinde takım, hızlı hareketle Z ekseni yönünde
"cut-in start position + clearance (M)" konumuna geri çekilir.
- 503 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
Bitiş yüzü yarı son işlemi: G1125
TAKIM KOŞULU
Veri öğesi
Anlamı
I
INPUT TYPE
[INPUT] : Doğrudan yarı son işlem için kullanılan bir
takımın takım ucu yarıçapını alır. (başlangıç
değeri)
[REF.]
: Ofset değerini okumak üzere yarı son işlem
için kullanılan takımın ofset numarasını alır.
R
NOSE RADIUS
Yüzey tornalama takımının takım ucu yarıçapı (pozitif
değer)
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT TYPE
için seçildiğinde gösterilir.
A
CUT EDGE ANGLE
Yüzey tornalama takımının kesme kenarı açısı (pozitif
değer)
B
NOSE ANGLE
Yüzey tornalama takımının takım açısı (pozitif değer)
J
IMAGINARY TOOL
Yüzey tornalama takımının sanal takım ucu konumu
NOSE
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT TYPE
için seçildiğinde gösterilir.
T
OFFSET NO.
Yüzey tornalama takımının ofset numarası (pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [REF.] INPUT TYPE
için seçildiğinde gösterilir.
NOT
1 Parametre No.27102'nin bit
0'ı
=
1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
- 504 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
KESME KOŞULU
Veri öğesi
Anlamı
P
CUTTING DIRECTION
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde kesme yapar. (KOPYA)
C*
X-AXIS FINISH AMT.
X ekseni yönünde son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
D*
Z-AXIS FINISH AMT.
Z ekseni yönünde son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
F
FEED RATE
Yarı son işlem için kesme besleme hızı (pozitif değer)
AYRINTI
Veri öğesi
Anlamı
L
X-AXIS CLEARANCE
X ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27129'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
M
Z-AXIS CLEARANCE
Z ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27130'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[2 AXES]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
X
POCKET CUTTING
[CUT]
: Cebi keser. (başlangıç değeri)
[NOTHIN] : Cebi kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
Y
OVERHANG CUTTING
[CUT]
: Çıkıntıyı keser. (başlangıç değeri)
[NOTHIN] : Çıkıntıyı kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
- 505 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
• Takım yolu
<1> Takım, çabuk hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Takım, son şekil elde edilene kadar yarı son işlem besleme hızında
son işlem toleransının kesilmemiş olarak bırakıldığı, girilen şekil
boyunca kesim yapar.
<3> Tüm kısımlar kesildiğinde takım, hızlı hareketle Z ekseni yönünde
"cut-in start position + clearance (M)" konumuna geri çekilir.
- 506 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
Dış yüzey son işlemi: G1126
TAKIM KOŞULU
Veri öğesi
Anlamı
I
INPUT TYPE
[INPUT] : Doğrudan yarı son işlem için kullanılan bir
takımın takım ucu yarıçapını alır.
(başlangıç değeri)
[REF.]
: Ofset değerini okumak üzere yarı son
işlem için kullanılan takımın ofset
numarasını alır.
R
NOSE RADIUS
Yüzey tornalama takımının takım ucu yarıçapı (pozitif
değer)
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT
TYPE için seçildiğinde gösterilir.
A
CUT EDGE ANGLE
Yüzey tornalama takımının kesme kenarı açısı
(pozitif değer)
B
NOSE ANGLE
Yüzey tornalama takımının takım açısı (pozitif değer)
J
IMAGINARY TOOL NOSE
Yüzey tornalama takımının sanal takım ucu konumu
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT
TYPE için seçildiğinde gösterilir.
T
OFFSET NO.
Yüzey tornalama takımının ofset numarası (pozitif
değer)
Açıklama) Bu veri öğesi, yalnızca [REF.] INPUT
TYPE için seçildiğinde gösterilir.
NOT
1 Parametre No.27102'nin bit
0'ı
=
1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
- 507 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
KESME KOŞULU
Veri öğesi
Anlamı
P
CUTTING DIRECTION
[-Z]
:
-Z yönünde kesme yapar.
[+Z]
:
+Z yönünde kesme yapar. (KOPYA)
F
FEED RATE
Son işlem için kesme besleme hızı (pozitif değer)
L
X-AXIS CLEARANCE
X ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27129'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
M
Z-AXIS CLEARANCE
Z ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27130'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[2 AXES]
: Mevcut konumdan parça işleme
başlangıç noktasına kadar, takım
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
S
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde kesme yapar.
Açıklama) Parametre No.27100#0 = 1 olduğunda bu
veri öğesi etkindir.
(KOPYA)
X
POCKET CUTTING
[CUT]
: Cebi keser. (başlangıç değeri)
[NOTHIN] : Cebi kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
Y
OVERHANG CUTTING
[CUT]
: Çıkıntıyı keser. (başlangıç değeri)
[NOTHIN] : Çıkıntıyı kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
- 508 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
• Takım yolu
<1> Takım, çabuk hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Takım, son şekil elde edilene kadar son işlem besleme hızında
girilen şekil boyunca kesim yapar.
<3> Tüm kısımlar kesildiğinde takım, hızlı hareketle X ekseni
yönünde "cut-in start position + clearance (L)" konumuna geri
çekilir.
- 509 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
İç yüzey son işlemi: G1127
TAKIM KOŞULU
Veri öğesi
Anlamı
I
INPUT TYPE
[INPUT] : Doğrudan yarı son işlem için kullanılan bir
takımın takım ucu yarıçapını alır.
(başlangıç değeri)
[REF.]
: Ofset değerini okumak üzere yarı son
işlem için kullanılan takımın ofset
numarasını alır.
R
NOSE RADIUS
Yüzey tornalama takımının takım ucu yarıçapı (pozitif
değer)
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT
TYPE için seçildiğinde gösterilir.
A
CUT EDGE ANGLE
Yüzey tornalama takımının kesme kenarı açısı
(pozitif değer)
B
NOSE ANGLE
Yüzey tornalama takımının takım açısı (pozitif değer)
J
IMAGINARY TOOL NOSE
Yüzey tornalama takımının sanal takım ucu konumu
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT
TYPE için seçildiğinde gösterilir.
T
OFFSET NO.
Yüzey tornalama takımının ofset numarası (pozitif
değer)
Açıklama) Bu veri öğesi, yalnızca [REF.] INPUT
TYPE için seçildiğinde gösterilir.
NOT
1 Parametre No.27102'nin bit
0'ı
=
1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki verileri
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
- 510 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
KESME KOŞULU
Veri öğesi
Anlamı
P
CUTTING DIRECTION
[-Z]
:
-Z yönünde kesme yapar.
[+Z]
:
+Z yönünde kesme yapar. (KOPYA)
F
FEED RATE
Son işlem için kesme besleme hızı (pozitif değer)
L
X-AXIS CLEARANCE
X ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27129'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
M
Z-AXIS CLEARANCE
Z ekseni yönünde boş ve parça işleme başlangıç
noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No.27130'a (minimum
kelepçe değeri) başvurarak, verileri
başlangıç değeri olarak ayarlar.
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[X→Z]
: Geçerli konumdan parça işleme
başlangıç noktasına kadar takım, Z
ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç
değeri)
[2 AXES]
: Geçersiz konumdan parça işleme
başlangıç noktasına kadar takım,
eşzamanlı olarak X ve Z ekseni
yönlerinde hareket eder.
S
CUT DEPTH DIRECTION
X ekseni Kesme yönüyle ilgili olarak,
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde kesme yapar.
Açıklama) Parametre No.27100#0 = 1 olduğunda bu
veri öğesi etkindir.
(KOPYA)
X
POCKET CUTTING
[CUT]
: Cebi keser. (başlangıç değeri)
[NOTHIN] : Cebi kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
Y
OVERHANG CUTTING
[CUT]
: Çıkıntıyı keser. (başlangıç değeri)
[NOTHIN] : Çıkıntıyı kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu
veri öğesi etkindir.
- 511 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
• Takım yolu
<1> Takım, çabuk hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Takım, son şekil elde edilene kadar son işlem besleme hızında
girilen şekil boyunca kesim yapar.
<3> Tüm kısımlar kesildiğinde takım, hızlı hareketle Z ekseni yönünde
"cut-in start position + clearance (M)" konumuna geri çekilir.
- 512 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
Bitiş yüzü son işlemi: G1128
TAKIM KOŞULU
Veri öğesi
Anlamı
I
INPUT TYPE
[INPUT] : Doğrudan yarı son işlem için kullanılan bir
takımın takım ucu yarıçapını alır.
[REF.]
: Ofset değerini okumak üzere yarı son
işlem için kullanılan takımın ofset
numarasını alır.
R
NOSE RADIUS
Yüzey tornalama takımının takım ucu yarıçapı (pozitif
değer)
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT
TYPE için seçildiğinde gösterilir.
A
CUT EDGE ANGLE
Yüzey tornalama takımının kesme kenarı açısı
(pozitif değer)
B
NOSE ANGLE
Yüzey tornalama takımının takım açısı (pozitif değer)
J
IMAGINARY TOOL NOSE
Yüzey tornalama takımının sanal takım ucu konumu
Açıklama) Bu veri öğesi, yalnızca [INPUT] INPUT
TYPE için seçildiğinde gösterilir.
T
OFFSET NO.
Yüzey tornalama takımının ofset numarası (pozitif
değer)
Açıklama) Bu veri öğesi, yalnızca [REF.] INPUT
TYPE için seçildiğinde gösterilir.
NOT
1 Parametre No.27102'nin bit
0'ı
=
1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki veriyi
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
P
CUTTING
[-X]
:
-X yönünde kesme yapar.
DIRECTION
[+X]
:
+X yönünde kesme yapar. (KOPYA)
F
FEED RATE
Son işlem için kesme besleme hızı (pozitif değer)
- 513 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
KESME KOŞULU
Veri öğesi
Anlamı
L
X-AXIS
X ekseni yönünde boş ve parça işleme başlangıç noktası
CLEARANCE
(yaklaşım noktası) arasındaki mesafe (yarıçap değeri, pozitif
değer)
Açıklama) Sistem, parametre No.27129'a (minimum kelepçe
değeri) başvurarak, veriyi başlangıç değeri olarak
ayarlar.
M
Z-AXIS
Z ekseni yönünde boş ve parça işleme başlangıç noktası
CLEARANCE
(yaklaşım noktası) arasındaki mesafe (yarıçap değeri, pozitif
değer)
Açıklama) Sistem, parametre No.27130'a (minimum kelepçe
değeri) başvurarak, veriyi başlangıç değeri olarak
ayarlar.
Z
APROCH
[Z→X]
: Geçerli konumdan parça işleme başlangıç noktasına
MOTION
kadar takım, Z ekseni yönünde ve sonra X ekseni
yönünde hareket eder. (başlangıç değeri)
[X→Z]
: Geçerli konumdan parça işleme başlangıç noktasına
kadar takım, Z ekseni yönünde ve sonra X ekseni
yönünde hareket eder.
[2 AXES]
: Geçerli konumdan parça parça işleme başlangıç
noktasına kadar takım, eşzamanlı olarak X ve Z
ekseni yönlerinde hareket eder.
X
POCKET
[CUT]
: Cebi keser. (başlangıç değeri)
CUTTING
[NOTHIN] : Cebi kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu veri öğesi
etkindir.
Y
OVERHANG
[CUT]
: Çıkıntıyı keser. (başlangıç değeri)
CUTTING
[NOTHIN] : Çıkıntıyı kesmez.
Açıklama) Parametre No.27100#1 = 1 olduğunda bu veri öğesi
etkindir.
•
Takım yolu
<1> Takım, hızlı hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Takım, son şekil elde edilene kadar son işlem besleme hızında
girilen şekil boyunca kesim yapar.
<3> Tüm kısımlar kesildiğinde takım, hızlı hareketle Z ekseni yönünde
"cut-in start position + clearance (M)" konumuna geri çekilir.
- 514 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
2.2.2
Tornalama için Rasgele Şekil Komut Satırları
Rasgele bir şekil girildiğinde, otomatik kesişme hesaplaması fonksiyonu
gibi bir fonksiyon kullanılabilir. Ayrıntılar için, Bölüm II'deki
5.5
"TORNALAMA İÇİN RASGELE ŞEKİLLER (ZX DÜZLEMİ)," Konu
başlığına bakınız.
- 515 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05
2.3
TORNALAMA OLUK AÇMASI
2.3.1
Tornalama Oluk Açması için Parça İşleme Tipi Komut Satırları

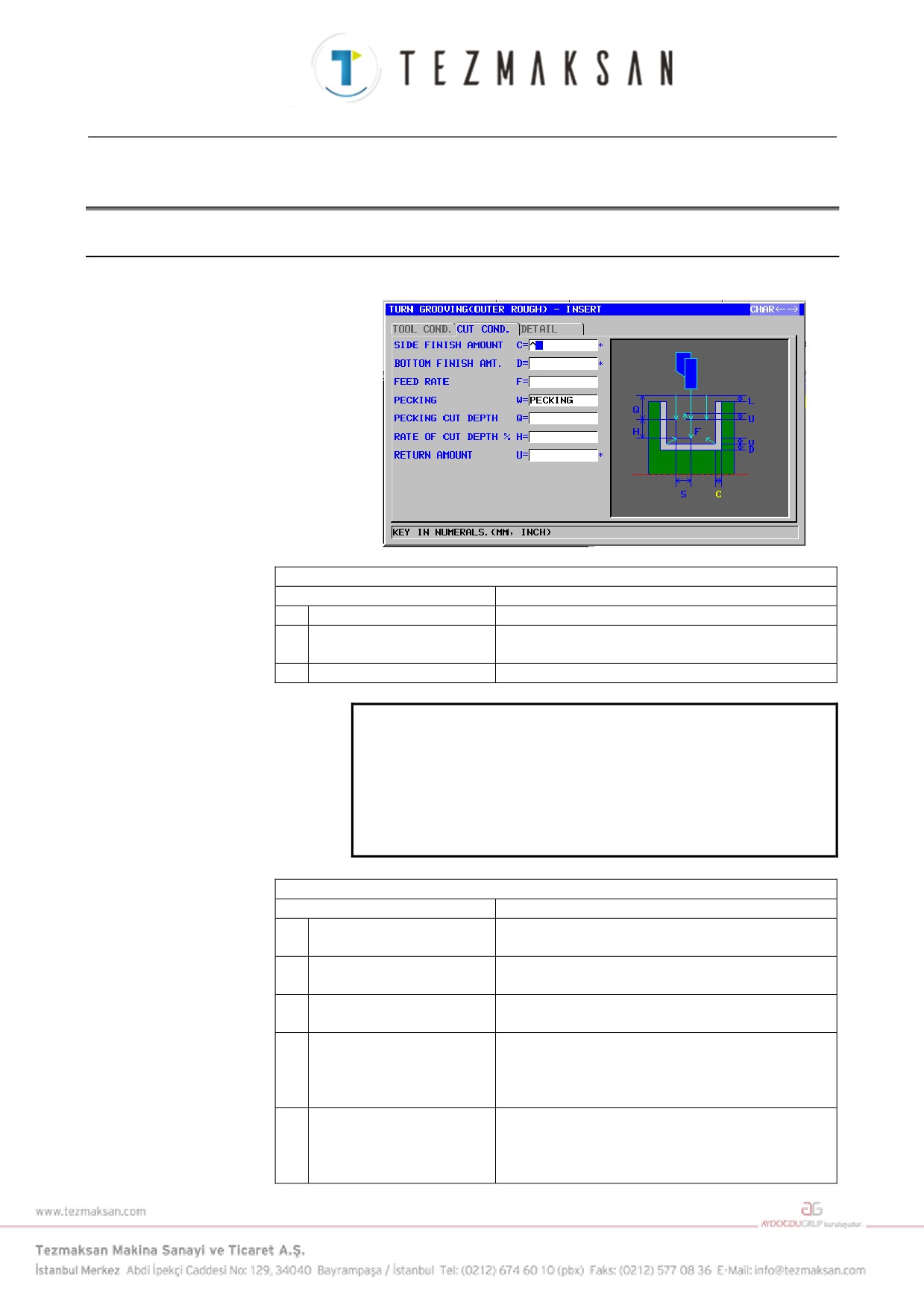

Dış yüzey tornalama: G1130
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Oluk açma takımı takım ucu yarıçapı. (pozitif değer)
B
TOOL WIDTH
Oluk açma takımının takım genişliği (yarıçap değeri,
pozitif değer)
J
IMAGINARY TOOL NOSE
Oluk açma takımının sanal takım ucu konumu.
NOT
1 Parametre No.27102'in bit 0'ı (TLG) = 1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki veriyi
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
C*
SIDE FINISH AMOUNT
Oluğun yan yüzleri için son işlem toleransı. Boş, 0
olarak kabul edilir. (yarıçap değeri, pozitif değer)
D*
BOTTOM FINISH AMT.
Oluğun altı için son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
F
FEED RATE
Takım ekseni yönünde kesme için besleme hızı
(pozitif değer)
W
PECKING
[NOTHIN] : Oluk açma için kesmede gagalama
gerçekleştirmez (başlangıç değeri).
[PECKIN] : Oluk açma için kesmede gagalama
gerçekleştirir.
Q
PECKING CUT DEPTH
Gagalama işlemi başına takım ekseni yönünde
kesme derinliği (yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [PECKIN]
PECKING için seçildiğinde gösterilir.
- 516 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA
KESME KOŞULU
Veri öğesi
Anlamı
H
RATE OF CUT DEPTH
Kesme derinliği için değiştirme oranı. %1'lik adımlarla
değiştirme oranını belirtir. İkinci kesme derinliği ve
sonrakiler, belirtilen değiştirme oranıyla ardışık
şekilde artırılırlar. (1'den 200'e kadar, pozitif değer)
(KOPYA)
U*
ESCAPE AMOUNT
Gagalamayla her bir kesmeden sonra takımın kesme
yüzeyinden geri çekilme mesafesi. (yarıçap değeri,
pozitif değer)
(KOPYA)
AYRINTI
Veri öğesi
Anlamı
L
CLEARANCE
Z ekseni yönünde oluğun üst yüzeyi ve parça işleme
başlangıç noktası (yaklaşım noktası) arasındaki mesafe
(yarıçap değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27176'ya (minimum
kelepçe değeri) başvurarak, veriyi başlangıç
değeri olarak ayarlar.
P
DWELL
Takım oluğun altına ulaştığında uygulanabilir aynı
yerde kalma zamanı. (saniye olarak, pozitif değer)
(KOPYA)
Z
APROCH MOTION
[Z→X]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, Z ekseni yönünde
ve sonra X ekseni yönünde hareket eder.
(başlangıç değeri)
[X→Z]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, Z ekseni yönünde
ve sonra X ekseni yönünde hareket eder.
[2 AXES]
: Geçerli konumdan parça işleme başlangıç
noktasına kadar takım, eşzamanlı olarak X
ve Z ekseni yönlerinde hareket eder.
S
CUT DEPTH FOR
Oluk açma takım genişliği yönünde her bir kesmenin
WIDTH
derinliği (yarıçap değeri, pozitif değer)
(KOPYA)
V*
ESCAPE AMOUNT
Her bir kesmeden sonra takımın kesme yüzeyinden geri
çekilme mesafesi. Boş, 0 olarak kabul edilir. (yarıçap
değeri, pozitif değer)
Açıklama) Sistem, parametre No. 27177'ye (minimum
kelepçe değeri) başvurarak, veriyi başlangıç
değeri olarak ayarlar.
A
CUT DEPTH
X ekseni Kesme yönüyle ilgili olarak,
DIRECTION
[-X]
:
-X yönünde kesme yapar.
[+X]
:
+X yönünde kesme yapar.
Açıklama) Parametre No.27100#0 = 1 olduğunda bu
veri öğesi etkindir.
(KOPYA)
- 517 -
2. TORNALAMA
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
B-63874TR/05

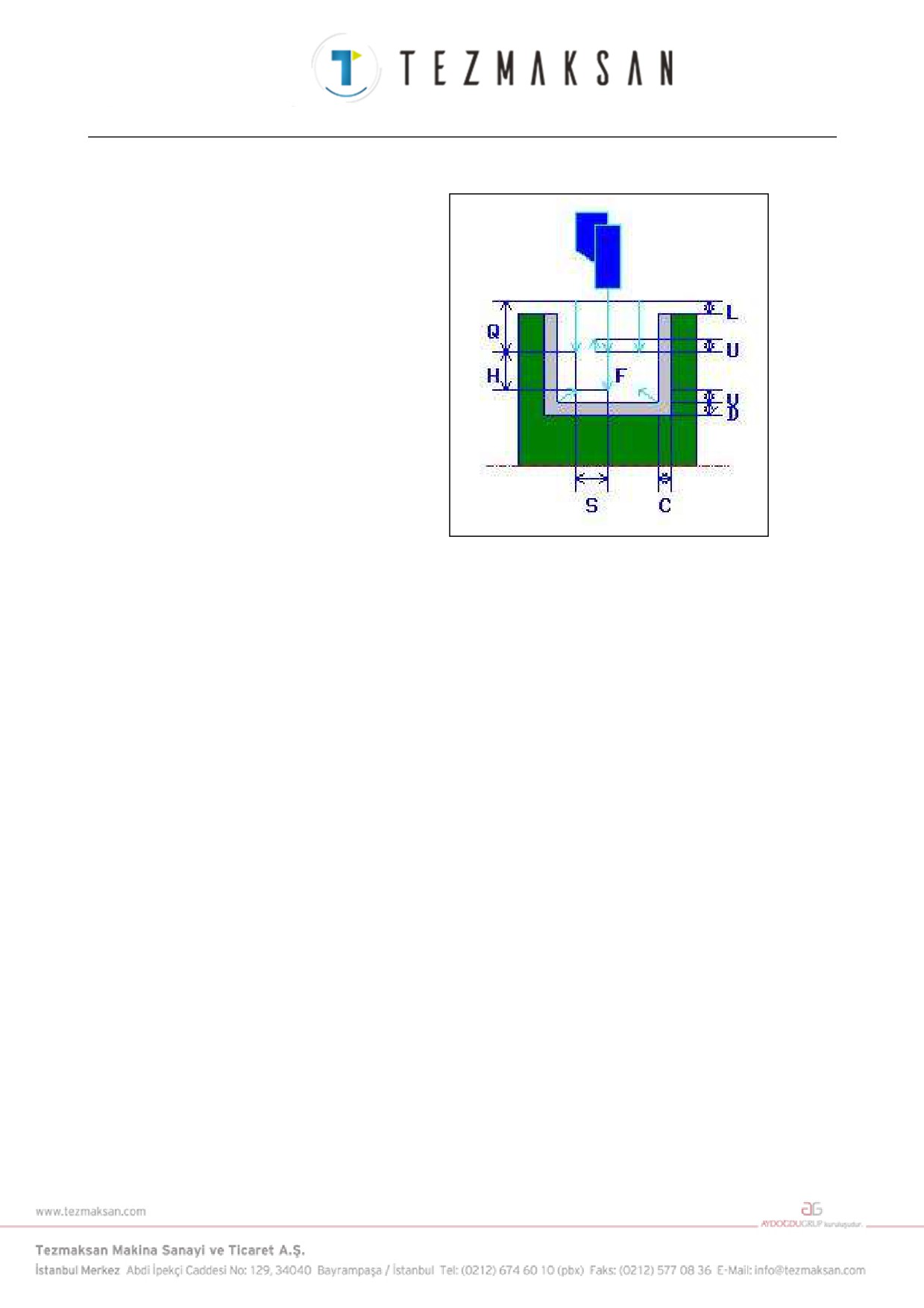

• Takım yolu
<1> Takım, hızlı hareketle "cut-in start point + clearance (L, M)"
konumuna hareket eder.
<2> Hızlı hareketle oluğun merkezine (Z ekseni yönünde) hareket
ettikten sonra takım, kesme yönü için belirtilen besleme hızında
(F) X ekseni yönünde kesme yapar. Eğer gagalama belirtilmişse,
takım, gagalama otomatik çalışmaları arasında +X yönünde geri
çekilirken, belirtilmiş bir gagalama miktarını keser.
<3> X yönünde oluğun altına (son işlem toleransı hariç) erişince takım,
+X yönünde geri çekilir, -Z ekseni yönünde enine bir kesme
miktarı kadar kayar ve sonra X ekseni yönünde kesme yapar.
<4> Oluk duvarlarından birine ulaşılana kadar adım
<3> tekrar
edildikten sonra, takım bir diğer duvarı keser.
<5> Tüm kısımlar kesildikten sonra takım, hızlı hareketle X ekseni
yönünde "cut-in start position + clearance (L)" konumuna hareket
eder.
- 518 -
B-63874TR/05
OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ
2. TORNALAMA

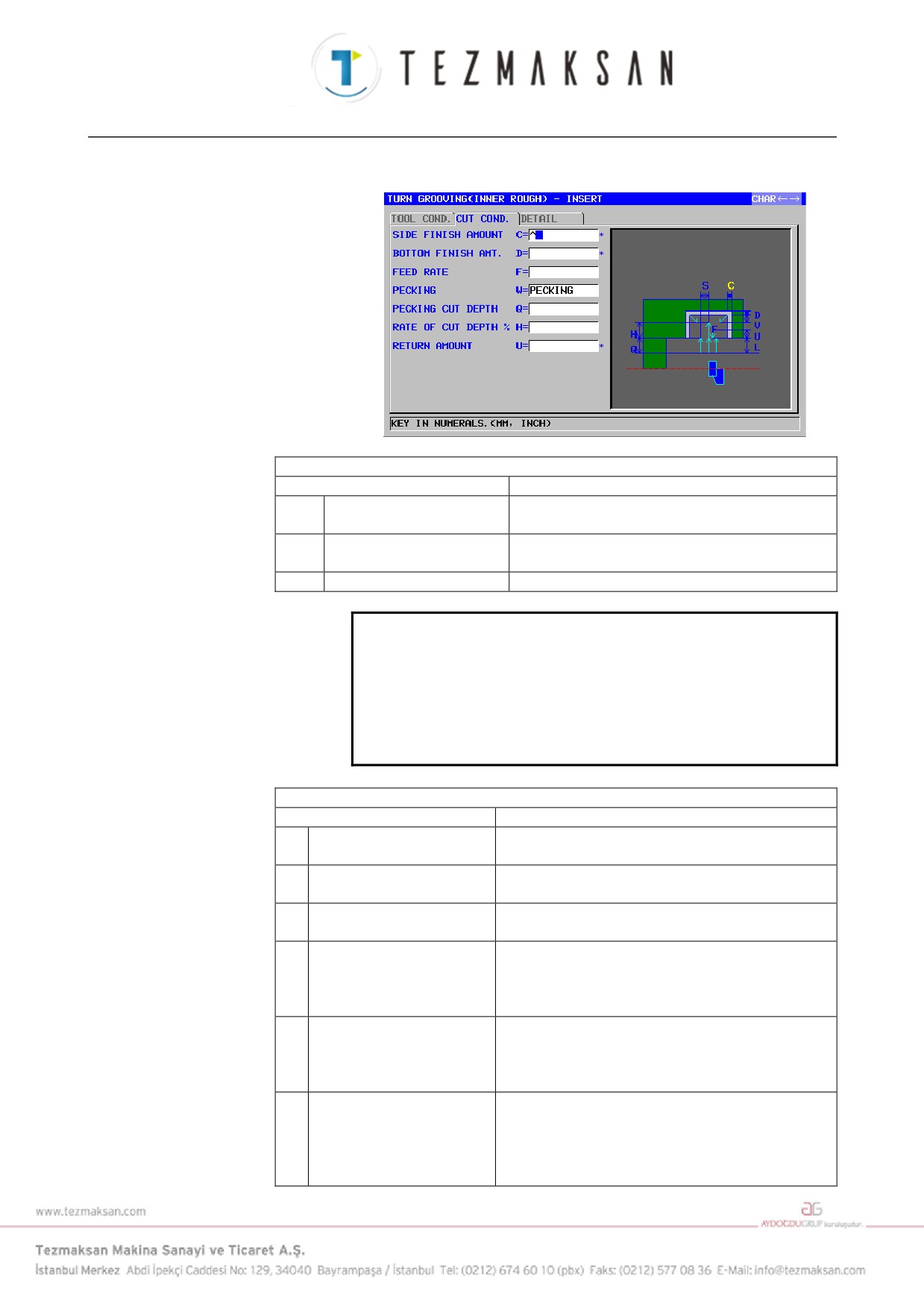

İç yüzey tornalama: G1131
TAKIM KOŞULU
Veri öğesi
Anlamı
R
NOSE RADIUS
Oluk açma takımı takım ucu yarıçapı.
(pozitif değer)
B
TOOL WIDTH
Oluk açma takımının takım genişliği
(yarıçap değeri, pozitif değer)
J
IMAGINARY TOOL NOSE
Oluk açma takımının sanal takım ucu konumu.
NOT
1 Parametre No.27102'nin bit 0'ı (TLG) = 1 olduğunda
'TOOL COND.' sekmesi etkinleştirilir.
2 Operatör çoğunlukla Takım Ofseti penceresinde
'TOOL DATA' sekmesindeki yukarıdaki veriyi
ayarlar. Bu nedenle 'TOOL COND.' sekmesinin
görüntülenmesi gerekmez.
KESME KOŞULU
Veri öğesi
Anlamı
C*
SIDE FINISH AMOUNT
Oluğun yan yüzleri için son işlem toleransı. Boş, 0
olarak kabul edilir. (yarıçap değeri, pozitif değer)
D*
BOTTOM FINISH AMT.
Oluğun altı için son işlem toleransı. Boş, 0 olarak
kabul edilir. (yarıçap değeri, pozitif değer)
F
FEED RATE
Takım ekseni yönünde kesme için besleme hızı
(pozitif değer)
W
PECKING
[NOTHIN] : Oluk açma için kesmede gagalama
gerçekleştirmez (başlangıç değeri).
[PECKIN] : Oluk açma için kesmede gagalama
gerçekleştirir.
Q
PECKING CUT DEPTH
Gagalama işlemi başına takım ekseni yönünde
kesme derinliği (yarıçap değeri, pozitif değer)
Açıklama) Bu veri öğesi, yalnızca [PECKIN]
PECKING için seçildiğinde gösterilir.
H
RATE OF CUT DEPTH
Kesme derinliği için değiştirme oranı. %1'lik adımlarla
değiştirme oranını belirtir. İkinci kesme derinliği ve
sonrakiler, belirtilen değiştirme oranıyla ardışık
şekilde artırılırlar. (1'den 200'e kadar, pozitif değer)
(KOPYA)
- 519 -
