1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.3

FACING

1.3.1

Yüz açma için Parça İşleme Tipi Komut Satırları

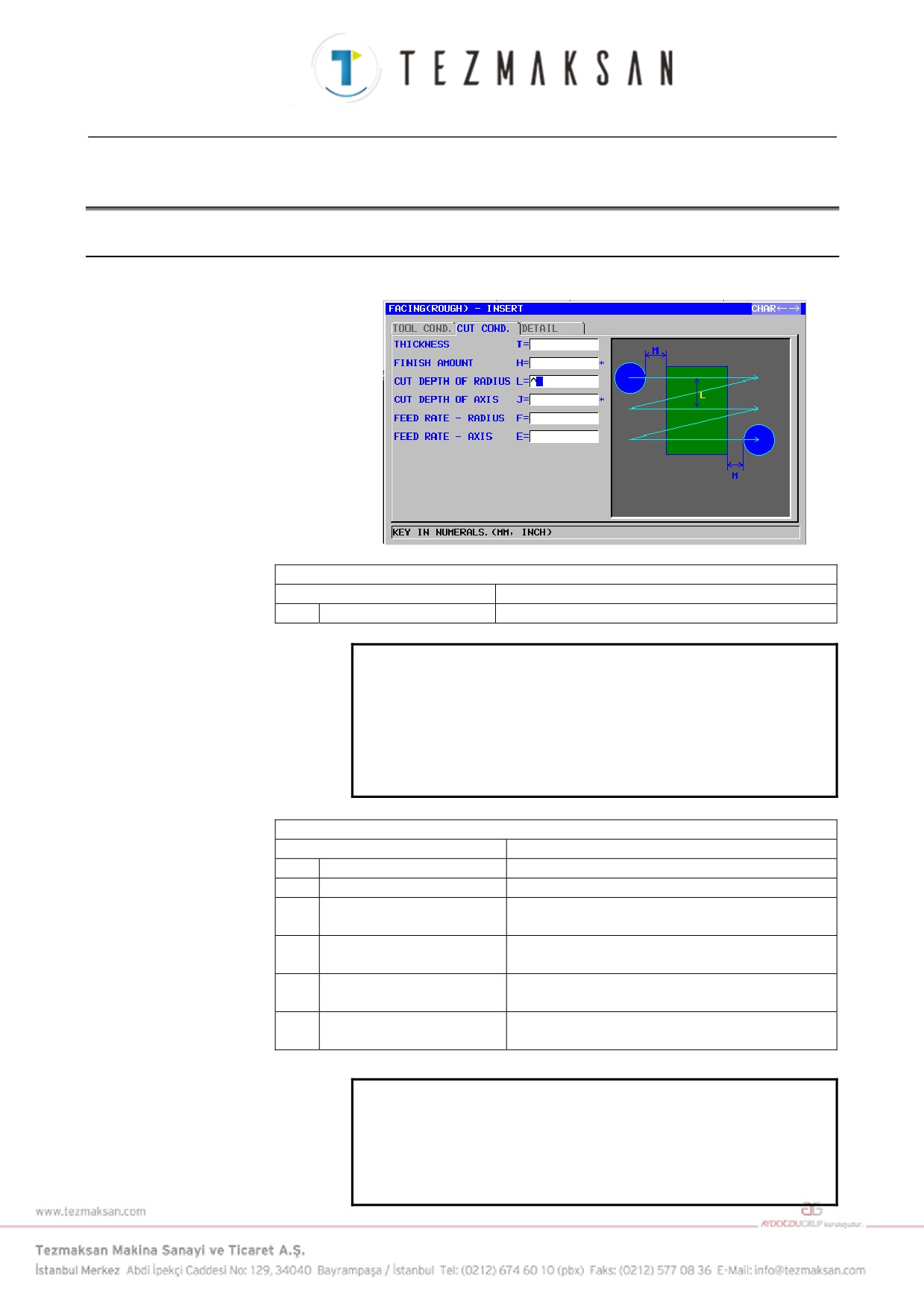

Yüzey tornalama: G1020

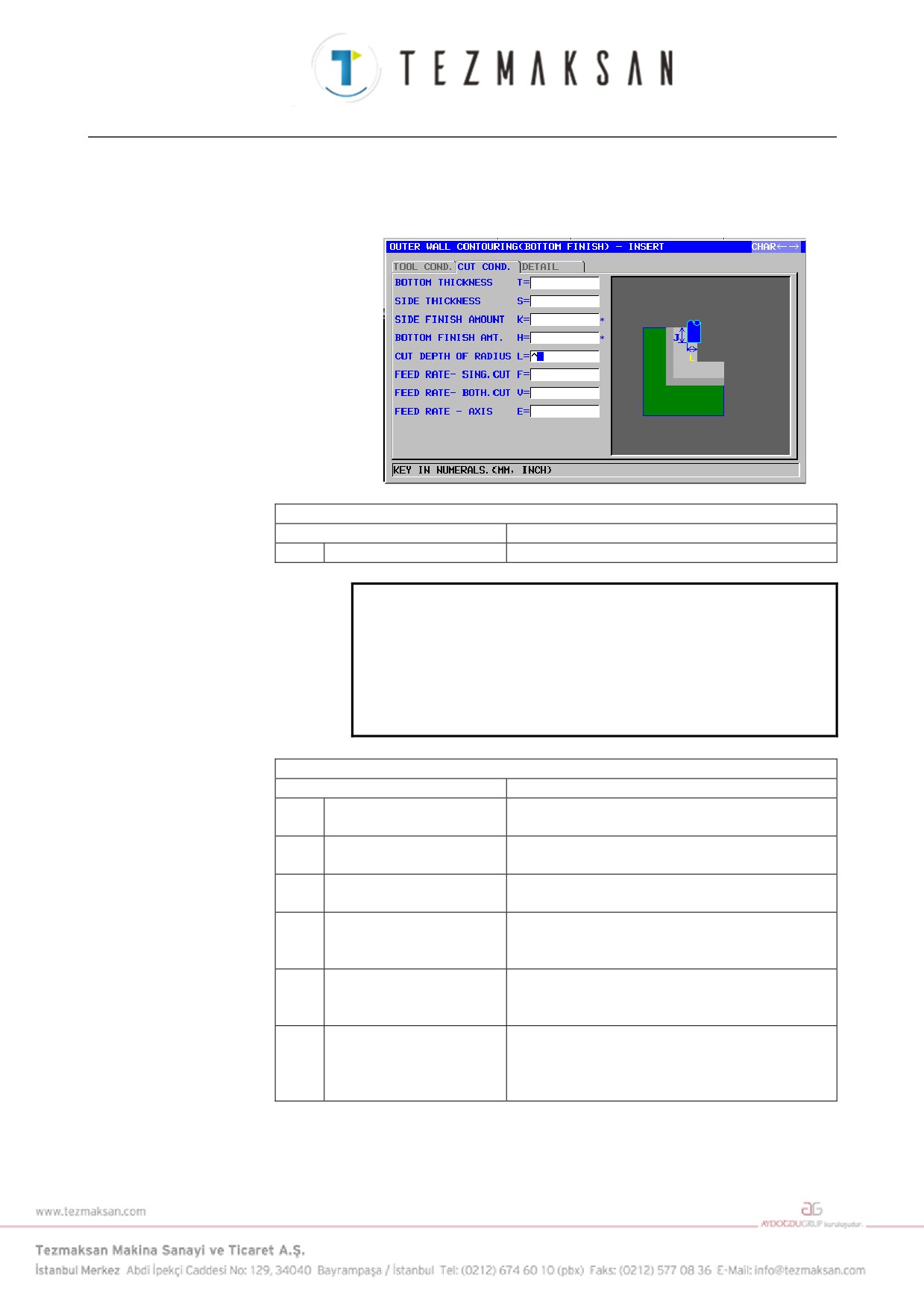

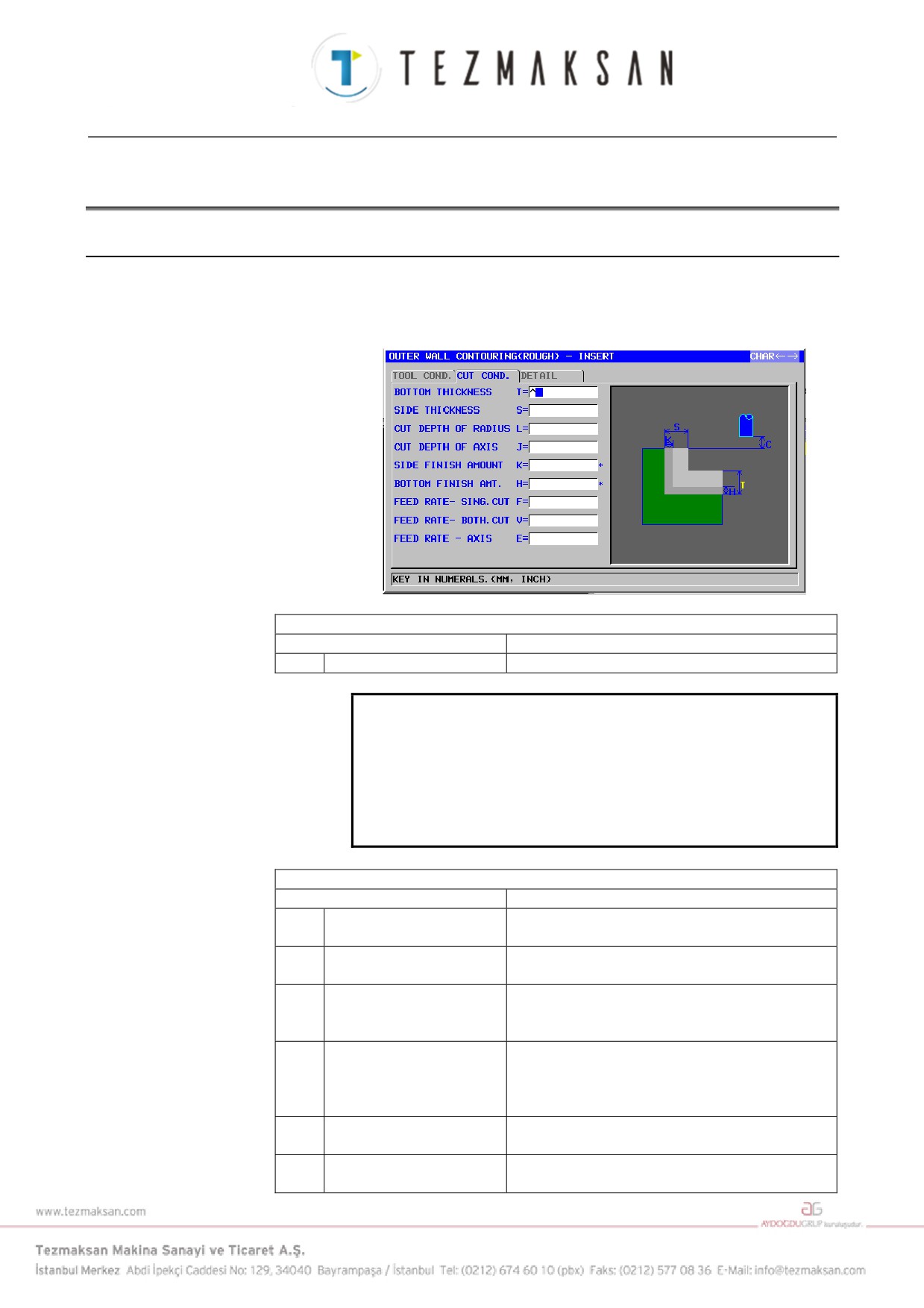

TOOL COND.

Veri öğesi

Anlamı

D

TOOL DIAMETER

Yüz hadde çapı

NOT

1 Parametre No.27002'in bit 0'ı = 1 olduğunda 'TOOL

COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

T*

THICKNESS

Yüz hadde çapı

H*

FINISH AMOUNT

Yüz açmada son işlem toleransı

L

CUT DEPTH OF RADIUS

Sonraki kesme yoluna ait takım yarıçap yönündeki

kesme derinliği

J

CUT DEPTH OF AXIS

Kesme işlemi başına takım eksen yönünde kesme

derinliği

F

FEED RATE - RADIUS

Takım yarıçap yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

E

FEED RATE - AXIS

Takım eksen yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

NOT

Parametre 27030#1=1 ise, “CUT SHIFT DIRECTION”

(KESME KAYMA YÖNÜ) seçilmesi durumunda

sadece “CUTTING DIRECTION” (KESME YÖNÜ)'ne

dik yönlerin menüsü görüntülenir. Böylece, ekstra

seçim ortadan kaldırılabilir.

- 370 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

AYRINTI

Veri öğesi

Anlamı

I

INITIAL FEED

Birinci kesme için besleme hızı geçersiz kılma değeri.

OVERRIDE

Başlangıç değeri 100'dür (1'den 200'e kadar, pozitif

değer).

W

CUTTING METHOD

[SINGLE] : Takım yarıçap yönünde kesme her zaman

aynı yönde gerçekleştirilir.

[ZIGZAG] : Takım yarıçap yönünde kesme ileri geri

gerçekleştirilir.

(KOPYA)

P

PATH MOVE

[PULL]

: Sonraki kesme yolunun başlangıç noktasına

METHOD

hareket etmeden önce R noktasına geri

çekilir (takım eksen yönünde).

[KEEP]

: R noktasına geri çekilmeden sonraki kesme

yolu başlangıç noktasına doğrudan hareket

eder.

Açıklama1) Bu veri öğesi yalnızca CUTTING

METHOD (KESME YÖNTEMİ) olarak

[ZIGZAG] seçildiğinde belirtilir.

Açıklama2) Bu veri öğesi parametre

No.27030#0(FC0) = 0 olduğunda

etkinleştirilir.

Açıklama3) Bu hareketin 1 ekseni tarafından

yapılması durumunda, [PULL] seçili

olsa bile takım yerinde durur.

Açıklama4) Eğer [KEEP] belirtilmişse, bir takımın

sonraki kesme başlangıç noktasına 1

ekseniyle hareket etmesini sağlayacak

şekilde, bir önceki kesme hareketinin

bir son noktası ayarlanır (KOPYA)

V

PATH MOVE FEED

Takım sonraki kesme yolunun başlangıç noktasına

RATE

besleme hızı uygulanabilir. Besleme hızının 0'a

ayarlanması durumunda takım çabuk hareket eder.

Açıklama1) Bu veri öğesi yalnızca CUTTING

METHOD (KESME YÖNTEMİ) olarak

[ZIGZAG] seçildiğinde belirtilir.

Açıklama2) Bu veri öğesi parametre

No.27030#0(FC0) = 0 olduğunda

etkinleştirilir.

(KOPYA)

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz yüzey

ve kesme başlangıç noktası (R noktası) arasındaki

mesafe (yarıçap değeri)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

M

CLERANCE OF

İşleme tabi tutulacak boşluğun ucu ve geri çekme

RADIUS

konumunda yerleştirilen aracın ucu arasındaki mesafe

(yarıçap değeri)

Açıklama) Parametre No.27009'a (minimum kelepçe

değeri) başvurarak sistem verileri

Başlangıç değeri olarak ayarlar.

- 371 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

A

CUTTING DIRECTION

[RIGHT] : Şemada belirtildiği gibi kesmeyi sağa doğru

gerçekleştirir. Her iki yön seçildiğinde birinci

kesme yolunun kesilmesi sağa doğru

gerçekleştirilir.

[LEFT]

: Şemada belirtildiği gibi kesmeyi sola doğru

gerçekleştirir. Her iki yön seçildiğinde birinci

kesme yolunun kesilmesi sola doğru

gerçekleştirilir.

[UP]

: Şemada belirtildiği gibi kesmeyi yukarı doğru

gerçekleştirir. Her iki yön seçildiğinde birinci

kesme yolunun kesilmesi yukarı doğru

gerçekleştirilir.

[DOWN] : Şemada belirtildiği gibi kesmeyi aşağı doğru

gerçekleştirir. Her iki yön seçildiğinde birinci

kesme yolunun kesilmesi aşağı doğru

gerçekleştirilir.

Açıklama) Geçerli kesme yönü, şemada belirtilen

koordinat ekseniyle belirlenir.

(KOPYA)

B

CUT DEPTH

[RIGHT] : Şemada belirtildiği gibi kesme yolu sağa

DIRECTION

doğru kayarken kesmeyi gerçekleştirir.

[LEFT]

: Şemada belirtildiği gibi kesme yolu sola

doğru kayarken kesmeyi gerçekleştirir.

[UP]

: Şemada belirtildiği gibi kesme yolu yukarı

doğru kayarken kesmeyi gerçekleştirir.

[DOWN] : Şemada belirtildiği gibi kesme yolu aşağı

doğru kayarken kesmeyi gerçekleştirir.

Açıklama) Geçerli kesme yönü, şemada belirtilen

koordinat ekseniyle belirlenir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım,

öncelikle iki eksen eşzamanlı işleminde

parça işleme düzleminde hareket eder.

(başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

- 372 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

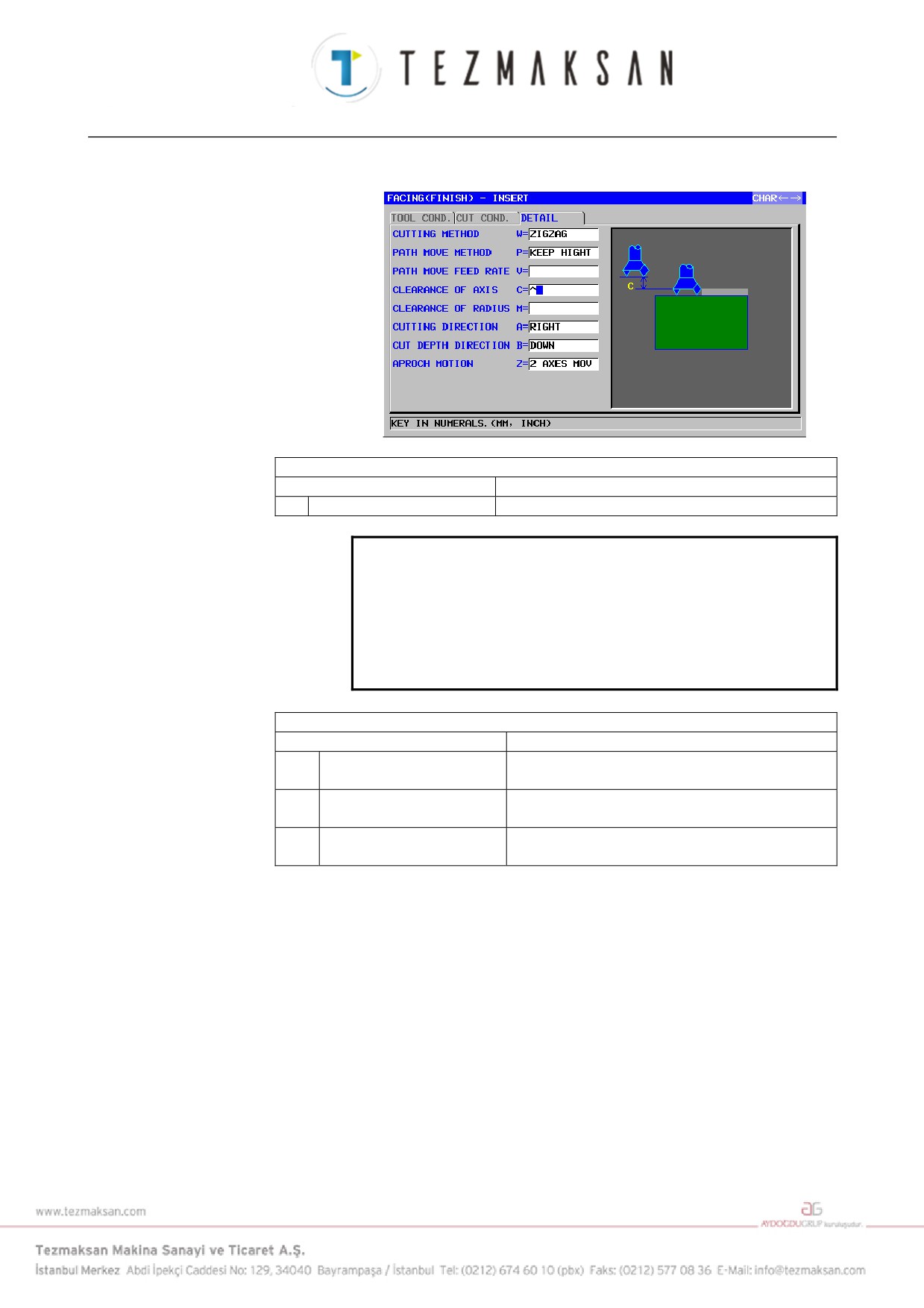

Son İşlem: G1021

TOOL COND.

Veri öğesi

Anlamı

D

TOOL DIAMETER

Yüz hadde çapı

NOT

1 Parametre No.27002'in bit 0'ı = 1 olduğunda 'TOOL

COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

L

CUT DEPTH OF RADIUS

Sonraki kesme yoluna ait takım yarıçap yönündeki

kesme derinliği

F

FEED RATE - RADIUS

Takım yarıçap yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

E

FEED RATE - AXIS

Takım eksen yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

- 373 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

W

CUTTING METHOD

[SINGLE] : Takım yarıçap yönünde kesme her

zaman aynı yönde gerçekleştirilir.

[ZIGZAG] : Takım yarıçap yönünde kesme ileri

geri gerçekleştirilir.

(KOPYA)

P

PATH MOVE METHOD

[PULL]

: Sonraki kesme yolunun başlangıç

noktasına hareket etmeden önce R

noktasına geri çekilir (takım eksen

yönünde).

[KEEP]

: R noktasına geri çekilmeden sonraki

kesme yolu başlangıç noktasına

doğrudan hareket eder.

Açıklama1) Bu veri öğesi yalnızca CUTTING

METHOD (KESME YÖNTEMİ)

olarak [ZIGZAG] seçildiğinde ve

[KEEP] otomatik olarak

ayarlandığında belirtilir.

Açıklama2) Bu veri öğesi parametre

No.27030#0(FC0) = 1 olduğunda

etkinleştirilir.

(KOPYA)

V

PATH MOVE FEED RATE

Takım sonraki kesme yolunun başlangıç noktasına

besleme hızı uygulanabilir. Başlangıçta, takımın bir

çabuk hareket etmesi için besleme hızı 0'a

ayarlanır.

(KOPYA)

Açıklama1) Bu veri öğesi yalnızca CUTTING

METHOD (KESME YÖNTEMİ)

olarak [ZIGZAG] seçildiğinde

belirtilir.

Açıklama2) Bu veri öğesi parametre

No.27030#0(FC0) = 1 olduğunda

etkinleştirilir.

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri)

Açıklama) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

M

CLERANCE OF RADIUS

İşleme tabi tutulacak boşluğun ucu ve geri çekme

konumunda yerleştirilen aracın ucu arasındaki

mesafe (yarıçap değeri)

Açıklama) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

- 374 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

AYRINTI

Veri öğesi

Anlamı

A

CUTTING DIRECTION

[RIGHT] : Şemada belirtildiği gibi kesmeyi sağa doğru

gerçekleştirir. Her iki yön seçildiğinde birinci

kesme yolunun kesilmesi sağa doğru

gerçekleştirilir.

[LEFT]

: Şemada belirtildiği gibi kesmeyi sola doğru

gerçekleştirir. Her iki yön seçildiğinde birinci

kesme yolunun kesilmesi sola doğru

gerçekleştirilir.

[UP]

: Şemada belirtildiği gibi kesmeyi yukarı doğru

gerçekleştirir. Her iki yön seçildiğinde birinci

kesme yolunun kesilmesi yukarı doğru

gerçekleştirilir.

[DOWN] : Şemada belirtildiği gibi kesmeyi aşağı doğru

gerçekleştirir. Her iki yön seçildiğinde birinci

kesme yolunun kesilmesi aşağı doğru

gerçekleştirilir.

Açıklama) Geçerli kesme yönü, şemada belirtilen

koordinat ekseniyle belirlenir.

(KOPYA)

B

CUT DEPTH

[RIGHT] : Şemada belirtildiği gibi kesme yolu sağa

DIRECTION

doğru kayarken kesmeyi gerçekleştirir.

[LEFT]

: Şemada belirtildiği gibi kesme yolu sola

doğru kayarken kesmeyi gerçekleştirir.

[UP]

: Şemada belirtildiği gibi kesme yolu yukarı

doğru kayarken kesmeyi gerçekleştirir.

[DOWN] : Şemada belirtildiği gibi kesme yolu aşağı

doğru kayarken kesmeyi gerçekleştirir.

Açıklama) Geçerli kesme yönü, şemada belirtilen

koordinat ekseniyle belirlenir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme başlangıç

noktasına hareket ettiğinde takım,

öncelikle iki eksen eşzamanlı işleminde

parça işleme düzleminde hareket eder.

(başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme başlangıç

noktasına hareket eder.

NOT

Bir kesme yönü seçildiğinde, 27030 No.'lu parame-

trenin bit 1'ini 1 yaparak gereksiz seçenekleri iptal

etmek için sadece kesme yönüne dik menü öğeleri

görüntülenebilir.

- 375 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.3.2

Yüz açma için Sabit Form Şekil Komut Satırları (XY Düzlemi)

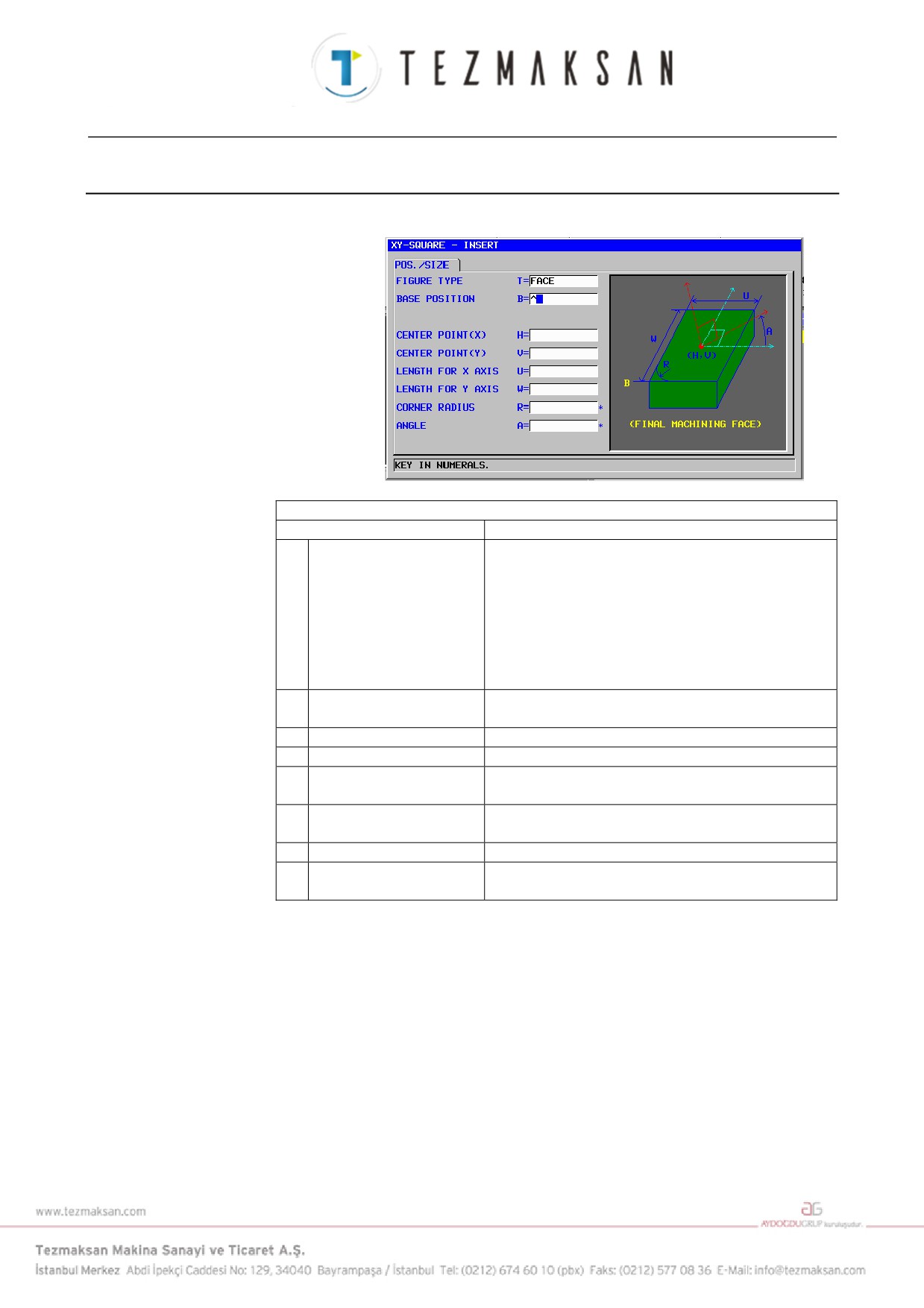

Kare: G1220 (XY düzlemi)

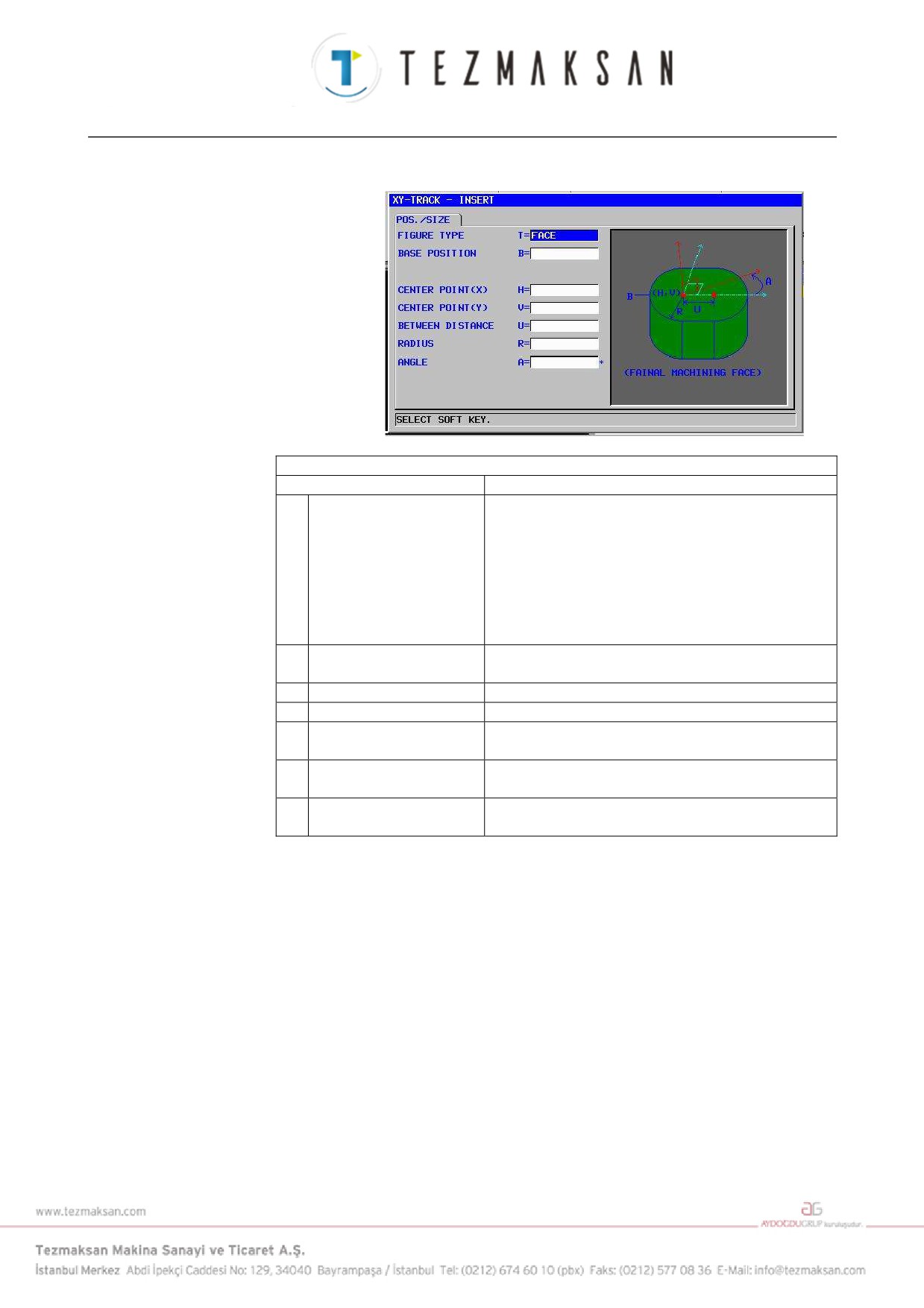

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte

işleme için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak yüz açma

seçildiğinde [FACE]'i seçtiğinizden emin

olun.

B

BASE POSITION

Yüz açma için son yüzeyin Z koordinatı (takım eksen

yönünde)

H

CENTER POINT (X)

Dikdörtgen şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Dikdörtgen şeklin merkez konumunun Y koordinatı

U

LENGTH FOR X AXIS

X ekseni yönünde yan uzunluk (yarıçap değeri, pozitif

değer)

W

LENGTH FOR Y AXIS

Y ekseni yönünde yan uzunluk (yarıçap değeri, pozitif

değer)

R*

CORNER RADIUS

Köşe yuvarlatma için yarıçap (pozitif değer)

A*

ANGLE

X ekseniyle ilgili dikdörtgen şeklin eğim açısı (pozitif

veya negatif değer)

- 376 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

Daire: G1221 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte

işleme için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak yüz açma

seçildiğinde [FACE]'i seçtiğinizden emin

olun.

B

BASE POSITION

Yüz açma için son yüzeyin Z koordinatı (takım eksen

yönünde)

H

CENTER POINT (X)

Dairesel şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Dairesel şeklin merkez konumunun Y koordinatı

R

RADIUS

Dairesel şeklin yarıçapı (yarıçap değeri, pozitif değer)

- 377 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Yol: G1222 (XY düzlemi)

POS./SIZE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme için iç şekil veya cepte

işleme için bir şekil olarak kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak yüz açma

seçildiğinde [FACE]'i seçtiğinizden emin

olun.

B

BASE POSITION

Yüz açma için son yüzeyin Z koordinatı (takım eksen

yönünde)

H

CENTER POINT (X)

Sol yarım daire şeklin merkez konumunun X koordinatı

V

CENTER POINT (Y)

Sol yarım daire şeklin merkez konumunun Y koordinatı

U

BETWEEN DISTANCE

Sağ ve sol yarım daire şeklin merkezleri arasındaki

mesafe (yarıçap değeri, pozitif değer)

R

RADIUS

Sol ve sağ yarım daire şekillerin yarıçapı (yarıçap

değeri, pozitif değer)

A*

ANGLE

X eksenine ait bir yol şeklinin eğim açısı. Düz 0 derece

olarak kabul edilir. (pozitif veya negatif değer)

- 378 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

1.3.3

Yüz açma için Sabit Form Şekil Komut Satırları

(YZ Düzlemi, XC Düzlemi)

Önceki alt bölümde açıklanan XY düzlemi için olmak üzere aynı sabit

şekil komut satırı tipleri YZ düzlemi ve XC düzlemi için mevcuttur

(kutupsal koordinat ilerleme düzlemi). Aşağıdaki G kodlarıyla

sağlanmışlardır.

YZ ve XC düzlemleri için ayarlanacak veriler, XY düzleminin YZ veya

XC düzlemi olarak değiştirilmesinin ve kesmek için takımın hareket

ettiği yönün X ekseni (YZ düzlemi) veya Z ekseni (XC düzlemi) olarak

değiştirilmesinin dışında XY düzlemi için olmak üzere aynıdır.

Kare

: G1320 (YZ düzlemi)

Daire

: G1321 (YZ düzlemi)

Yol

: G1322 (YZ düzlemi)

Kare

: G1520 (XC düzlemi, kutupsal koordinat ilerleme düzlemi)

Daire

: G1521 (XC düzlemi, kutupsal koordinat ilerleme düzlemi)

Yol

: G1522 (XC düzlemi, kutupsal koordinat ilerleme düzlemi)

NOT

XC düzleminde parça işleme gerçekleştirildiğinde

(kutupsal koordinat ilerlemesi) aşağıdakilere dikkat

edin:

(Parametre No. 27000'un bit 2'si = 0 olduğunda)

Modun önceden kutupsal koordinat ilerleme mo-

duna geçiş yapması gerekir.

Özellikle parça işleme tipinden önce G12.1 girin.

Gerektiğinde kutupsal koordinat ilerlemesini iptal

etmek için G13.1 girin.

(Parametre No. 27000'un bit 2'si = 1 olduğunda)

Otomatik çalışma işlemeden önce ve sonra

sırasıyla G12.1 ve G13.1 otomatik olarak çıkılır.

- 379 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.3.4

Yüz açma için Rasgele Şekil Komut Satırları (XY Düzlemi)

Yüz açma için rasgele bir şekil girildiğinde, şekil tipi ve parça işleme

referans konumu gibi bir veri başlangıç noktası komut satırında belirtilir.

Düz hat ve yay gibi girişi yapılacak diğer veri öğeleri, diğer parça işleme

tipleri rasgele şekilleri için olmak üzere tamamıyla aynıdır.

Bu nedenle bu alt bölüm yalnızca yüz açma için rasgele şekil başlangıç

noktası komut satırını açıklar.

Diğer rasgele şekiller için Parça II'de bkz. Bölüm

5, "RASGELE

ŞEKİLLER GİRMEK HAKKINDA AYRINTILI AÇIKLAMALAR,"

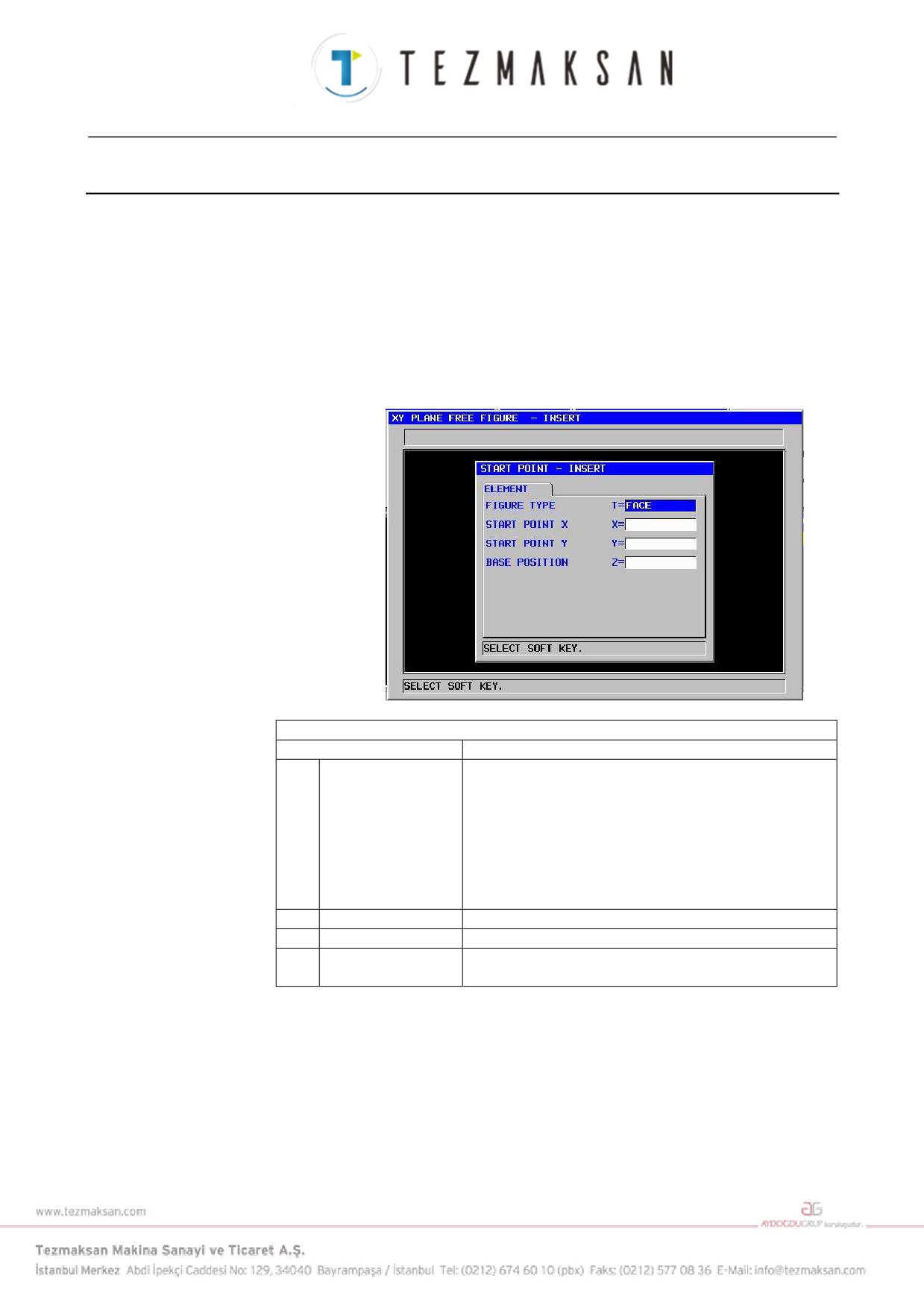

Başlangıç noktası: G1200 (XY düzlemi)

ÖĞE

Veri öğesi

Anlamı

T

FIGURE TYPE

[FACE]

: Yüz açma için bir şekil olarak kullanılır

[CONVEX]

: Çevreleme için dış şekil olarak kullanılır

[CONCAVE] : Çevreleme ve kabartma işlemi için iç şekil

veya cepte parça işleme için bir şekil olarak

kullanılır

[GROOVE] : Oluk açma için bir şekil olarak kullanılır

Açıklama) Parça işleme tipi olarak yüz açma seçildiğinde

[FACE]'i seçtiğinizden emin olun.

X

START POINT X

Rasgele bir şeklin başlangıç noktasının X koordinatı

Y

START POINT Y

Rasgele bir şeklin başlangıç noktasının Y koordinatı

Z

BASE POSITION

Yüz açma için son yüzeyin Z koordinatı (takım eksen

yönünde)

- 380 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

1.4

ÇEVRELEME

1.4.1

Çevreleme için Parça İşleme Tipi Komut Satırları

Dış Yüzey Tornalama: G1060

İç Yüzey Tornalama: G1054

Kısmi Yüzey Tornalama: G1068

TOOL COND.

Veri öğesi

Anlamı

D

TOOL DIAMETER

Alt hadde çapı

NOT

1 Parametre No.27002'in bit 0'ı = 1 olduğunda 'TOOL

COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

T

BOTTOM THICKNESS

Yan yüz işlemede alt kesme toleransı (yarıçap

değeri, pozitif değer)

S

SIDE THICKNESS

Yan yüz kesme toleransı (yarıçap değeri, pozitif

değer)

L

CUT DEPTH OF RADIUS

Yan yüz işleme parça işlemi başına kesme derinliği

(takım yarıçapı yönünde) (yarıçap değeri, pozitif

değer)

J

CUT DEPTH OF AXIS

Kesme işlemi başına takım eksen yönünde kesme

derinliği (yarıçap değeri, pozitif değer)

Varsayılan (alt fazla kalınlık - alt son işlem

toleransı).

K*

SIDE FINISH AMOUNT

Yan yüzde son işlem toleransı Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

H*

BOTTOM FINISHI AMT.

Yan yüz işlemede alt son işlem toleransı. Düz 0

olarak kabul edilir. (yarıçap değeri, pozitif değer)

- 382 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

KESME KOŞULU

Veri öğesi

Anlamı

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme

için kullanıldığında besleme hızı uygulanabilir. Bu

besleme hızı, geri çekme işleminde ve başlangıç

kesmesi dışında yan yüzde kesme için kullanılır.

V

FEED RATE- BOTH CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı

başlangıç kesmesi için kullanılır.

E

FEED RATE - AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

AYRINTI

Veri öğesi

Anlamı

M

INITIAL FEED OVERRIDE

Birinci kesme için besleme hızı geçersiz kılma

değeri. Başlangıç değeri 100'dür (1'den 200'e

kadar, pozitif değer).

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

P

APPROACH TYPE

[ARC]

: Yay boyunca bir yan yüze yaklaşır.

[TANGEN] : Yan yüzey frezelemede birinci şekle

ait düz hat tanjantı boyunca yan yüze

yaklaşır.

[VERTIC] : Yan yüzey frezelemede birinci şekle

ait düz hat normali boyunca yan yüze

yaklaşır.

(KOPYA)

R

APPROACH RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

A*

APPROACH ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan

90 derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [ARC]

APPROACH TYPE (YAKLAŞIM TİPİ)

için seçildiğinde belirtilir.

(KOPYA)

- 383 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

Q

ESCAPE TYPE

[ARC]

: Yay boyunca bir yan yüzden geri

çekilir.

[TANGEN] : Yan yüzey frezelemede son şekle ait

düz hat tanjantı boyunca yan yüzden

geri çekilir.

[VERTIC] : Yan yüzey frezelemede son şekle ait

düz hat normali boyunca yan yüzden

geri çekilir.

(KOPYA)

X

ESCAPE RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

Y*

ESCAPE ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan

90 derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [ARC] ESCAPE

TYPE (UZAKLAŞMA TİPİ) için

seçildiğinde belirtilir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme

başlangıç noktasına hareket ettiğinde

takım, öncelikle iki eksen eşzamanlı

işleminde parça işleme düzleminde

hareket eder. (başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme

başlangıç noktasına hareket eder.

- 384 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

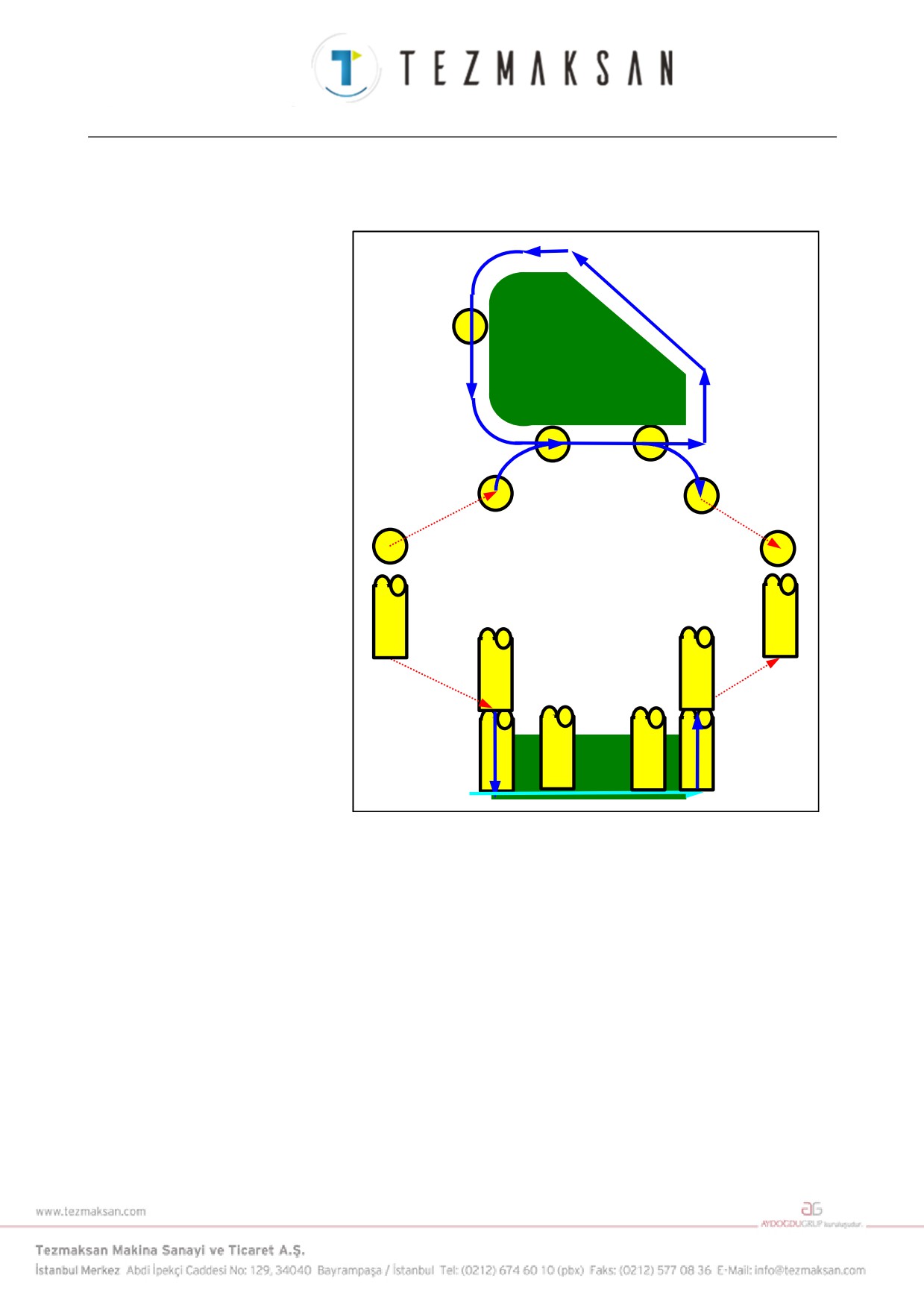

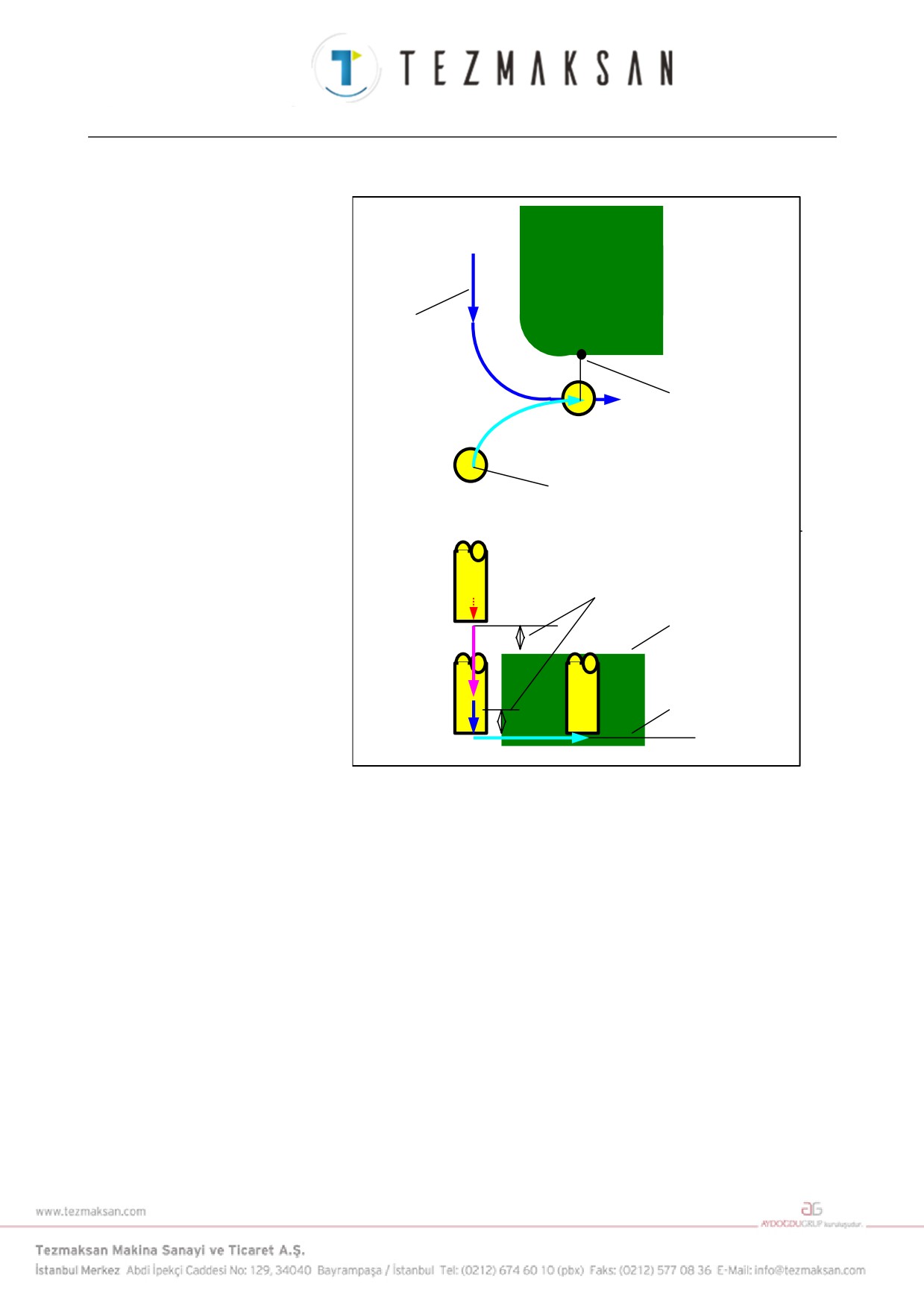

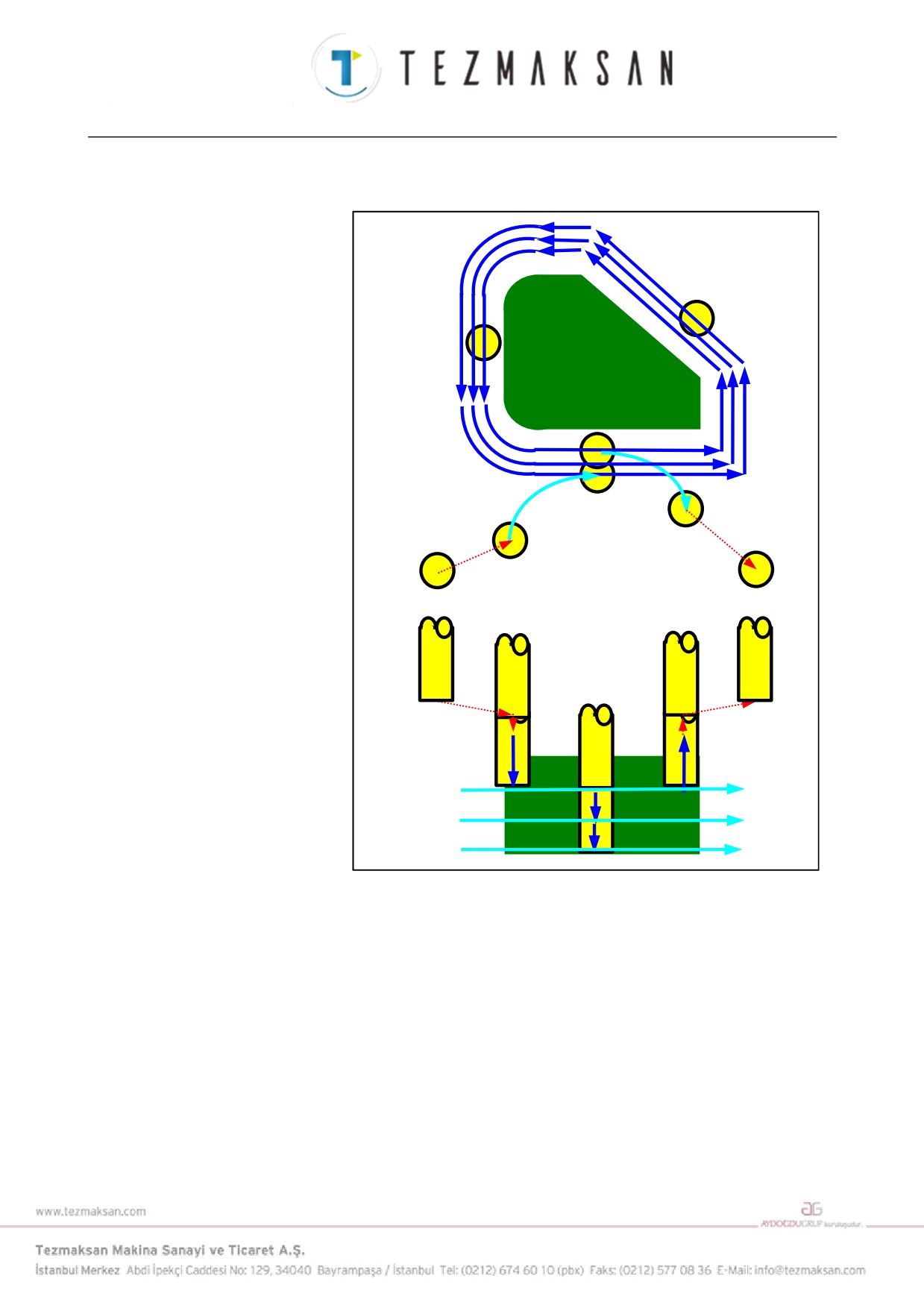

• Takım yolu

Takım yarıçap

yönünde

beslemede parça

işleme

Yaklaşma

Geri çekilme

Takım eksen

yönünde

beslemede parça

işleme

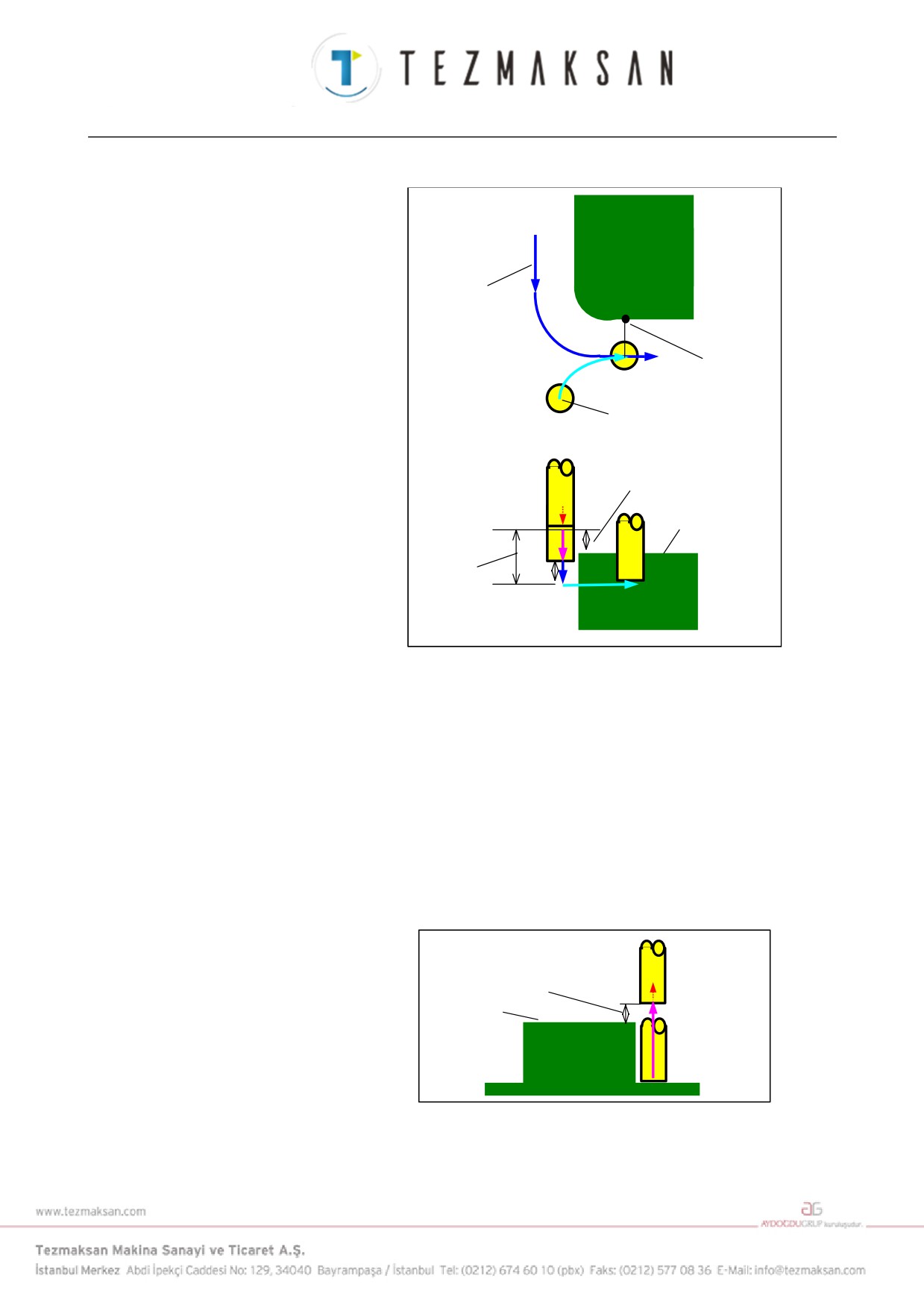

Bir parça işleme profilinin yan yüz çevresi kesik.

Aşağıdaki takım yolu oluşturulur.

<1> Takım, yaklaşma başlangıç noktasının üstüne hareket eder.

<2> Takım, kesilen yüzeyin tepesine hareket eder.

<3> Takım, parça işleme profilinin yan yüz çevresi boyunca keser.

Takım yarıçapının yönündeki kesme toleransı giderilene kadar takım,

takım yarıçapı yönünde parça işleme beslemesi yapar.

<4> <2> ve <3> adımları takım ekseni yönündeki kesme toleransı

giderilene kadar tekrar edilir.

<5> Takım geri çekilir.

- 385 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

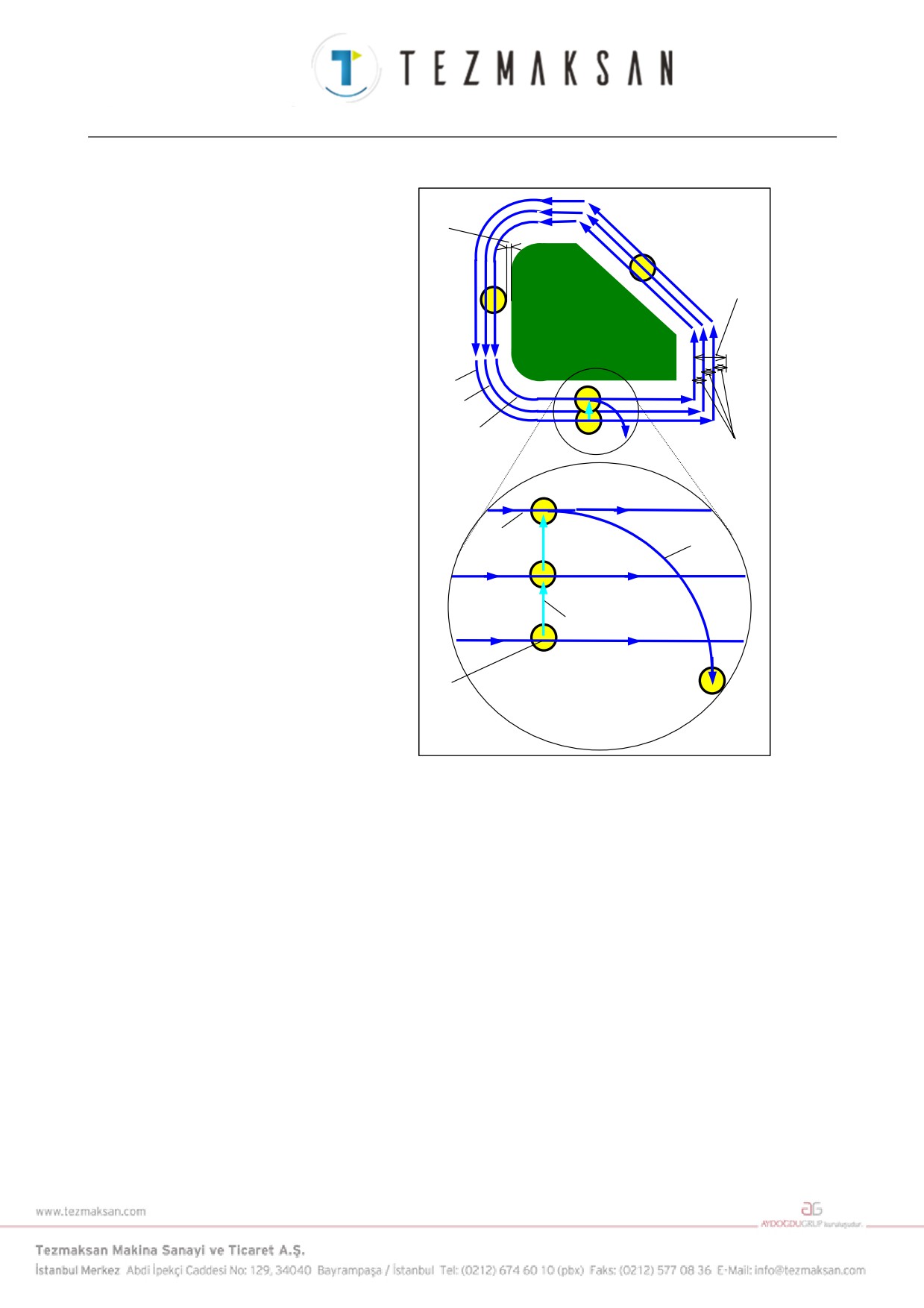

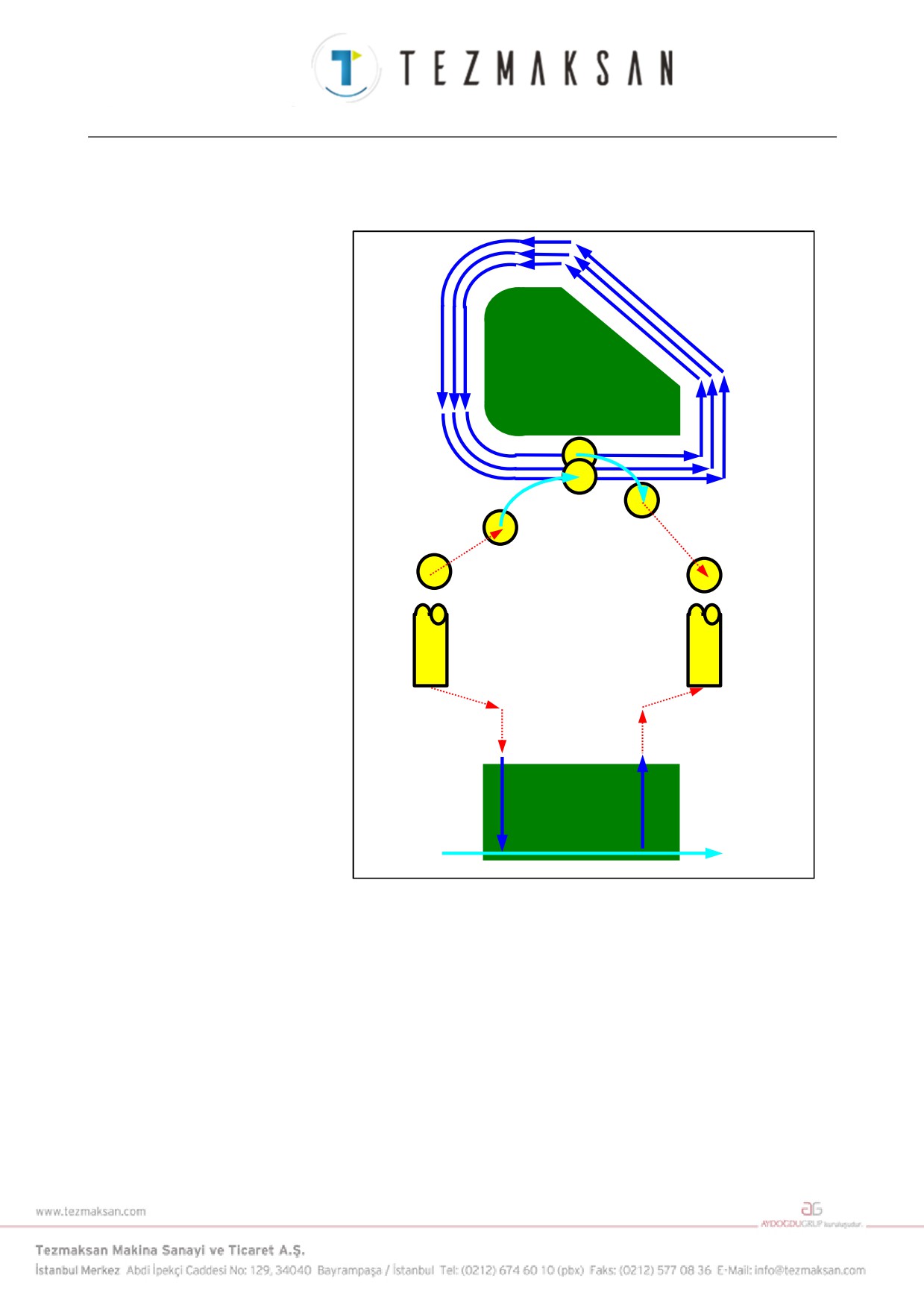

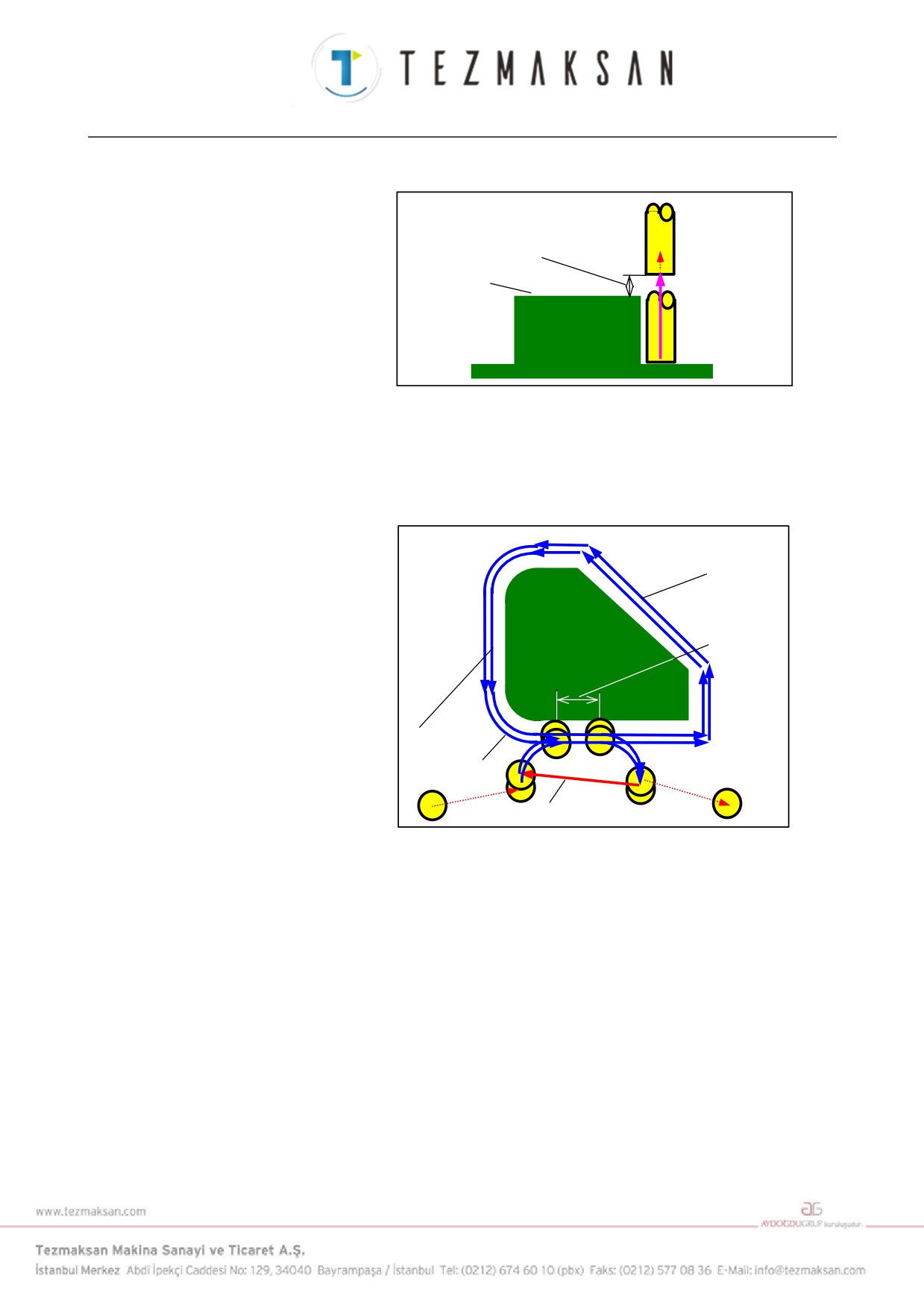

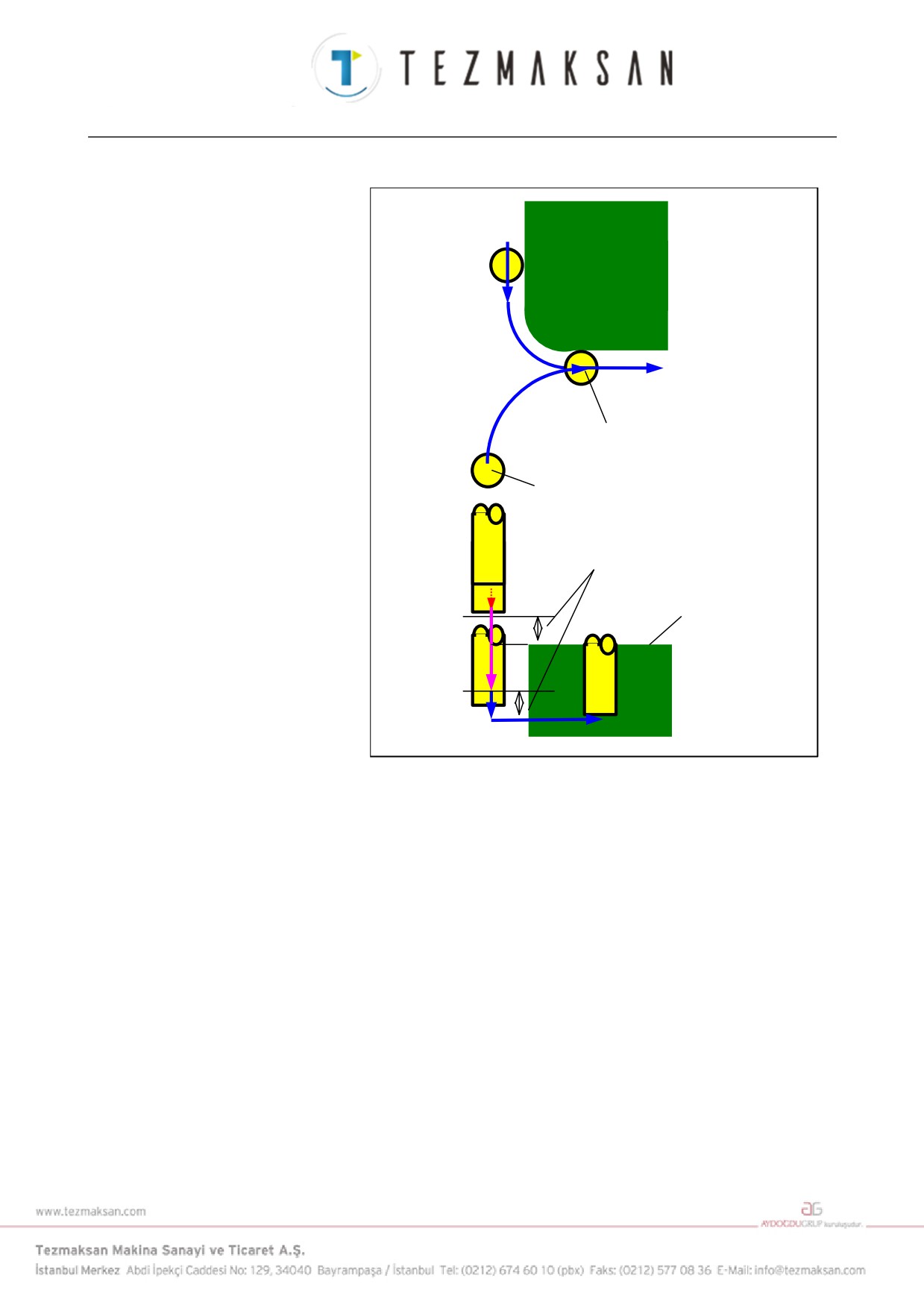

- Yaklaşma

İlk besleme

parça işleme

otomatik

çalışması takım

yarıçapında yön

Kesme başlangıç noktası

Yaklaşma başlangıç noktası

Takım eksen yönünde giderici Ct

Parça işleme profilinin üstü

yüzey yüksekliği

Kesilecek miktar

Ftm

ilk besleme

Ft

parça işleme

otomatik çalışması

takım ekseninde

yön

<1> Takım, çabuk hareketle "takım eksen yönünde parça işleme profili

üst yüzey yüksekliği + temizleme (Ct)" konumuna hareket eder.

<2> Takım, takım ekseni yönündeki hareket için belirtilmiş besleme

hızıyla (Ftm) "takım ekseni yönünde ilk parça işleme besleme

otomatik çalışmasında kesilecek miktar - takım ekseni yönünde

temizleme (Ct) " konumuna hareket eder.

<3> Takım, takım ekseni yönünde kesme için belirtilmiş besleme

hızıyla

(Ft) takım ekseni yönünde" ilk parça işleme besleme

otomatik çalışmasında kesilecek miktar" konumunda keser.

<4> Takım, takım yarıçapı yönünde, takım yarıçapı yönünde ilk parça

işleme beslemesi otomatik çalışmasının başlangıç noktasına

yaklaşır.

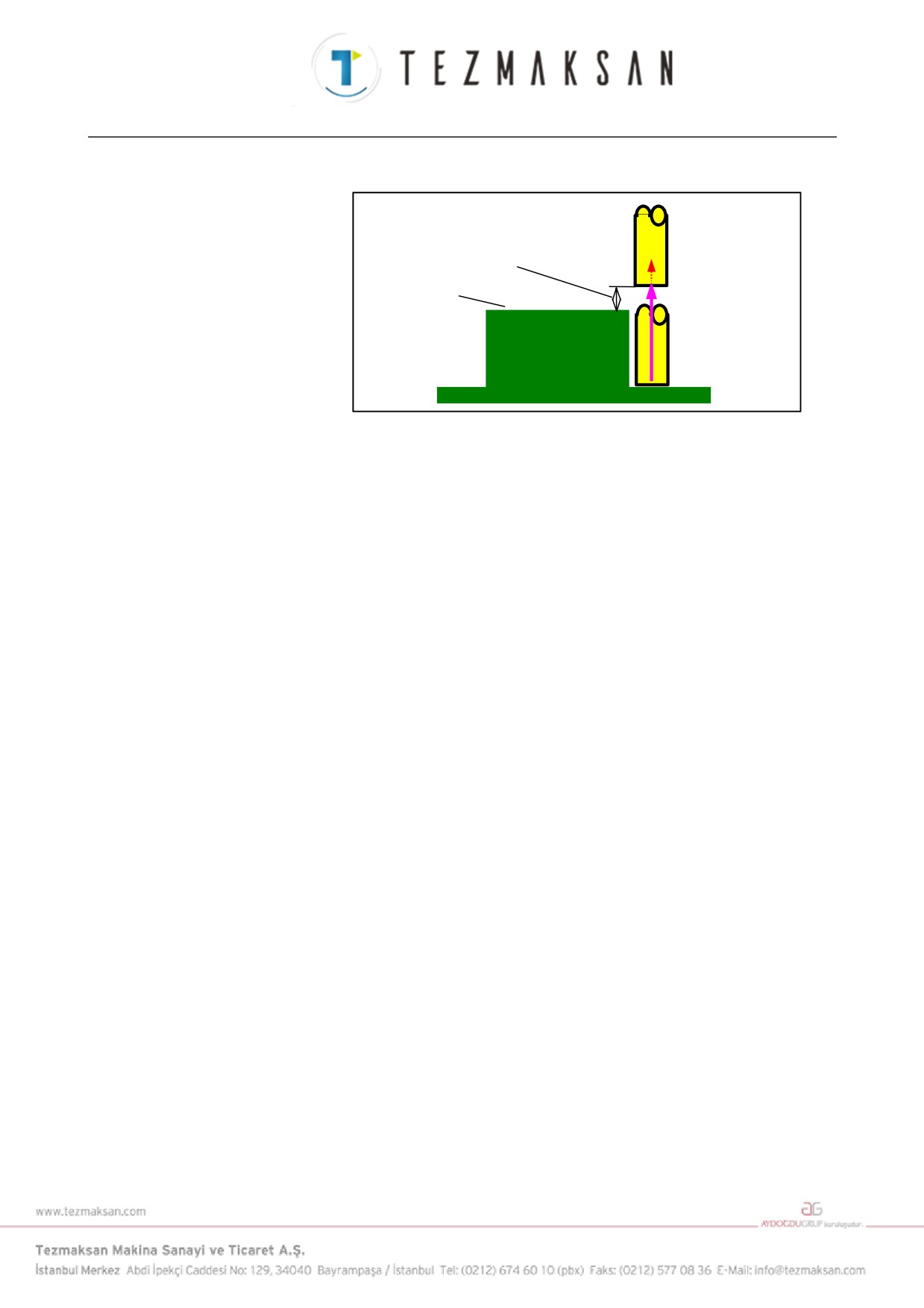

- Geri çekilme

Takım ekseni yönünde temizleme (Ct)

Parça işleme üst yüzey yüksekliği

Ftm

<1> Takım, takım eksen yönünde hareket için belirtilen besleme

hızında "takım eksen yönünde parça işleme profil üst yüzey

yüksekliği

+ temizleme

(Ct)" konumuna yaklaşım son

noktasından hareket eder.

- 386 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

- Takım yarıçap yönünde beslemede parça işleme

Takım yarıçapı

yönünde son

işlem toleransı

Takım yarıçapı

yönünde kesme

toleransı

İlk

beslemede

parça

işleme

otomatik

çalışması

İkinci

beslemed

e parça

işleme

Üçüncü

Takım yarıçapı yönünde her

beslemede

beslemede parça işleme

parça işleme

otomatik çalışmasında

kesilecek miktar

Takım yarıçapı yönünde

beslemede işlemenin

Tek kenar diş çekme için

sonunda yüzeyden geri

belirtilmiş besleme hızı Fr

çekilme

Çift kenar diş çekme için

belirtilmiş besleme hızı Fd

İlk beslemede parça işleme otomatik çalışmasının

başlangıç ve bitiş noktaları (bu durumda çakışırlar)

<1> Takım, ilk parça işleme beslemesi otomatik çalışmasının

başlangıç noktasından beslemenin son noktasına kadar çevre

boyunca kesmek için tek kenarlı diş çekme besleme hızında (Fs)

hareket eder.

<2> Takım takip eden yöntemi kullanarak yaklaşır.

Parça işleme beslemesinin başlangıç noktası parça işleme beslemesinin

son noktasıyla çakışırsa:

Takım doğrudan, normal yönde çift kenarlı diş çekme için belirtilmiş

besleme hızında

(Fd) bir sonraki parça işleme besleme başlangıç

noktasına yaklaşır.

Parça işleme beslemesinin başlangıç noktası parça işleme beslemesinin

son noktasıyla çakışmazsa:

Takım, ikinci parça işleme beslemesi başlangıç noktasına yaklaşır.

<3> Takım, tek kenar diş çekme için belirtilmiş besleme hızında (Fs)

parça işleme profilini çevre boyunca kesmek için hareket eder.

<4> <2> ve <3> adımları kesme toleransı (takım yarıçapı yönündeki

kesme toleransı - son işlem toleransı) giderilene kadar tekrar

edilir.

<5> Takım geri çekilir.

- 387 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Dış Yüzey Alt son işlemi: G1061

İç Yüzey Alt son işlemi: G1065

Kısmi Alt son işlemi: G1069

TOOL COND.

Veri öğesi

Anlamı

D

TOOL DIAMETER

Alt hadde çapı

NOT

1 Parametre No.27002'in bit 0'ı = 1 olduğunda 'TOOL

COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

KESME KOŞULU

Veri öğesi

Anlamı

T

BOTTOM THICKNESS

Yan yüz işlemede alt kesme toleransı (yarıçap

değeri, pozitif değer)

S

SIDE THICKNESS

Yan yüz kesme toleransı (yarıçap değeri, pozitif

değer)

K*

SIDE FINISH AMOUNT

Yan yüzde son işlem toleransı Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

H*

BOTTOM FINISHI AMT.

Yan yüz işlemede alt son işlem toleransı. Düz 0

olarak kabul edilir. (yarıçap değeri, pozitif değer)

Açıklama)

L

CUT DEPTH OF RADIUS

Yan yüz parça işleme işlemi başına kesme derinliği

(takım yarıçapı yönünde) (yarıçap değeri, pozitif

değer)

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme

için kullanıldığında besleme hızı uygulanabilir. Bu

besleme hızı, geri çekme işleminde ve başlangıç

kesmesi dışında yan yüzde kesme için kullanılır.

- 388 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

KESME KOŞULU

Veri öğesi

Anlamı

V

FEED RATE- BOTH CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı

başlangıç kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

P

APPROACH TYPE

[ARC]

: Yay boyunca bir yan yüze yaklaşır.

[TANGEN] : Yan yüzey frezelemede birinci şekle

ait düz hat tanjantı boyunca yan yüze

yaklaşır.

[VERTIC] : Yan yüzey frezelemede birinci şekle

ait düz hat normali boyunca yan yüze

yaklaşır.

(KOPYA)

R

APPROACH RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

A*

APPROACH ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan

90 derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [ARC]

APPROACH TYPE (YAKLAŞIM TİPİ)

için seçildiğinde belirtilir.

(KOPYA)

Q

ESCAPE TYPE

[ARC]

: Yay boyunca bir yan yüzden geri

çekilir.

[TANGEN] : Yan yüzey frezelemede son şekle ait

düz hat tanjantı boyunca yan yüzden

geri çekilir.

[VERTIC] : Yan yüzey frezelemede son şekle ait

düz hat normali boyunca yan yüzden

geri çekilir.

(KOPYA)

- 389 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

X

ESCAPE RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

Y*

ESCAPE ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan

90 derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca [ARC] ESCAPE

TYPE (UZAKLAŞMA TİPİ) için

seçildiğinde belirtilir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme

başlangıç noktasına hareket ettiğinde

takım, öncelikle iki eksen eşzamanlı

işleminde parça işleme düzleminde

hareket eder. (başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme

başlangıç noktasına hareket eder.

- 390 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

• Takım yolu

Parça işleme profilinin yan yüz çevresinin alt yüzeyi bitirildi.

Aşağıdaki takım yolu oluşturulur.

Takım yarıçap

yönünde

beslemede parça

işleme

Geri çekilme

Yaklaşma

<1> Takım, parça işleme profilinin yaklaşma başlangıç noktasına

yaklaşır.

<2> Takım, parça işleme profilinin alt yüzeyinin tepesine hareket eder.

<3> Takım, parça işleme profilinin yan yüz çevresi boyunca kesme

için hareket eder.

Takım yarıçapının yönündeki kesme toleransı giderilene kadar, takım

yarıçapı yönünde parça işleme beslemesi yapılır.

<4> Takım geri çekilir.

- 391 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

- Yaklaşma

Takım yarıçap

yönünde ilk

beslemede parça

işleme otomatik

çalışması

Kesme başlangıç

noktası

Yaklaşma başlangıç

noktası

Takım eksen yönünde giderici Ct

Parça işleme üst

yüzey yüksekliği

Ftm

Parça işleme alt

yüzey yüksekliği

Ft

<1> Takım, çabuk hareketle "takım eksen yönünde parça işleme profili

üst yüzey yüksekliği + temizleme (Ct)" konumuna hareket eder.

<2> Takım, takım ekseni yönündeki hareket için belirtilmiş besleme

hızıyla (Ftm) parça işleme profili alt yüzeyi " + takım ekseni

yönünde kesme toleransı (Vt) + takım ekseni yönünde temizleme

(Ct)" konumuna hareket eder.

<3> Takım, takım ekseni yönündeki kesme için belirtilmiş besleme

hızıyla (Ft) parça işleme profili alt yüzeyine hareket eder.

<4> Takım, yarıçap yönünde beslemede parça işleme başlangıç

noktasında takım yarıçapı yönünde yaklaşır.

- 392 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

- Geri çekilme

Takım eksen yönünde giderici Ct

Parça işleme üst

yüzey yüksekliği

Ftm

<1> Takım, takım eksen yönünde hareket için belirtilen besleme

hızında "takım eksen yönünde parça işleme profil üst yükseklik +

temizleme (Ct)" konumuna yaklaşım son noktasından hareket

eder.

-

Takım yarıçap yönünde beslemede parça işleme

Bu hareket çevrelemedekiyle (yüzey tornalama) aynıdır.

Detaylar için çevreleme (yüzey tornalama) hakkındaki açıkla-

malara bakınız.

- 393 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

Dış Yüzey Yan son işlemi: G1062

İç Yüzey Yan son işlemi: G1066

Kısmi Yan son işlemi: G1070

TOOL COND.

Veri öğesi

Anlamı

I

INPUT TYPE

[INPUT] : Bir yarıçap telafi değerini doğrudan

girer.

[REF.]

: Bu numarayla bir yarıçap telafi değerini

okumak için kesici telafi numarasını

girer.

D

TOOL DIAMETER

Alt hadde çapı (pozitif değer)

Açıklama) Bu öğe, yalnızca INPUT TYPE için

[INPUT] seçildiğinde belirtilir.

M

CUTTER COMP.NO.

Bir alt haddenin yarıçap telafi numarası (pozitif

değer)

Açıklama) Bu öğe, yalnızca [REF.] INPUT TYPE

(GİRİŞ TİPİ) için seçildiğinde belirtilir.

NOT

1 Parametre No.27002'nin bit

0'ı

=

1 olduğunda

'TOOL COND.' sekmesi etkinleştirilir.

2 Operatör çoğunlukla Takım Ofseti penceresinde

'TOOL DATA' sekmesindeki yukarıdaki verileri

ayarlar. Bu nedenle 'TOOL COND.' sekmesinin

görüntülenmesi gerekmez.

3 Parametre No.27040'ın bit 3'ü (CN3) = 1 olduğunda

'TOOL COND.' sekmesi etkinleştirilmez.

KESME KOŞULU

Veri öğesi

Anlamı

S

SIDE THICKNESS

Yan yüz son işleminde kesme toleransı (yarıçap

değeri, pozitif değer)

K*

SIDE FINISH AMOUNT

Yan yüzün son işlem toleransı Düz 0 olarak kabul

edilir. (yarıçap değeri, pozitif değer)

Açıklama) Bu veri öğesi, küçük miktarda kesme

toleransı bırakılarak parça işleme

gerçekleştirildiğinde kullanılır.

- 394 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

KESME KOŞULU

Veri öğesi

Anlamı

B

NUMBER OF FINISHING

Son işlem için kesme sayısı (pozitif değer)

Açıklama) Her kesimin derinliği = (yan fazlalığının

kalınlığı)/(son işlem kesimlerinin sayısı)

F

FEED RATE- SING.CUT

Alt haddenin yalnızca tek taraflı kesici kısmı kesme

için kullanıldığında besleme hızı uygulanabilir. Bu

besleme hızı, geri çekme işleminde ve başlangıç

kesmesi dışında yan yüzde kesme için kullanılır.

V

FEED RATE- BOTH.CUT

Alt haddenin tüm ön yanı kesme için kullanıldığında

besleme hızı uygulanabilir. Bu besleme hızı

başlangıç kesmesi için kullanılır.

E

FEED RATE- AXIS

İşleme tabi tutulacak yan yüzün altına doğru takım

eksen yönünde kesme gerçekleştirildiğinde

besleme hızı uygulanabilir

AYRINTI

Veri öğesi

Anlamı

W

UP CUT/DOWN CUT

[UP CUT]

: Takımın saat yönünde döndüğünü

varsayarak yukarı kesme modunda

işlemeyi gerçekleştirir.

[DWNCUT] : Takımın saat yönünde döndüğünü

varsayarak aşağı kesme modunda

işlemeyi gerçekleştirir.

(KOPYA)

C

CLEARANCE OF AXIS

Takım eksen yönünde işleme tabi tutulacak düz

yüzey ve kesme başlangıç noktası (R noktası)

arasındaki mesafe (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27009'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

P

APPROACH TYPE

[ARC]

: Yay boyunca bir yan yüze yaklaşır.

[TANGEN] : Yan yüzey frezelemede birinci şekle

ait düz hat tanjantı boyunca yan yüze

yaklaşır.

[VERTIC] : Yan yüzey frezelemede birinci şekle

ait düz hat normali boyunca yan yüze

yaklaşır.

(KOPYA)

R

APPROACH RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

A*

APPROACH ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan

90 derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca APPROACH

TYPE (YAKLAŞIM TİPİ) için [ARC]

seçildiğinde belirtilir.

(KOPYA)

- 395 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

AYRINTI

Veri öğesi

Anlamı

Q

ESCAPE TYPE

[ARC]

: Yay boyunca bir yan yüzden geri

çekilir.

[TANGEN] : Yan yüzey frezelemede son şekle ait

düz hat tanjantı boyunca yan yüzden

geri çekilir.

[VERTIC] : Yan yüzey frezelemede son şekle ait

düz hat normali boyunca yan yüzden

geri çekilir.

(KOPYA)

X

ESCAPE RAD./DIST.

[ARC] belirtildiğinde yarıçap.

[TANGEN] veya [VERTIC] belirtildiğinde düz hat

uzunluğu. (yarıçap değeri, pozitif değer)

Açıklama) Parametre No.27010'a (minimum

kelepçe değeri) başvurarak sistem

verileri Başlangıç değeri olarak ayarlar.

Y*

ESCAPE ANGLE

[ARC] belirtildiğinde yayın merkez açısı. Varsayılan

90 derecedir. (pozitif değer)

Açıklama) Bu veri öğesi, yalnızca ESCAPE TYPE

(UZAKLAŞMA TİPİ) için [ARC]

seçildiğinde belirtilir.

(KOPYA)

Z

APROCH MOTION

[2 AXES]

: Geçerli konumdan parça işleme

başlangıç noktasına hareket ettiğinde

takım, öncelikle iki eksen eşzamanlı

işleminde parça işleme düzleminde

hareket eder. (başlangıç değeri)

[3 AXES]

: Üç eksen eşzamanlı işleminde takım,

geçerli konumdan parça işleme

başlangıç noktasına hareket eder.

- 396 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

• Takım yolu

Parça işleme profilinin yan yüz çevresi bitmiş.

Aşağıdaki takım yolu oluşturulur.

Yaklaşma

Geri çekilme

<1> Takım, yaklaşma başlangıç noktasının üstündeki bir noktaya

yaklaşır.

<2> Takım, parça işleme profilinin alt yüzeyine hareket eder.

<3> Takım, parça işleme profilinin yan yüz çevresi boyunca kesme

için hareket eder.

Beslemede parça işleme, takım yarıçapı yönünde kesme toleransı (Vt)

için belirli sayıda son işlem otomatik çalışmaları oluşturur.

<4> Takım geri çekilir.

- 397 -

1. FREZELEME

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

B-63874TR/05

- Yaklaşma

Kesme başlangıç

noktası

Yaklaşma başlangıç

noktası

Takım eksen yönünde giderici Ct

Parça işleme üst

yüzey yüksekliği

Ftm

Ft

<1> Takım, çabuk hareketle "takım eksen yönünde parça işleme profili

üst yüzey yüksekliği + temizleme (Ct)" konumuna hareket eder.

<2> Takım, takım ekseni yönündeki hareket için belirtilmiş besleme

hızıyla (Ftm) parça işleme profili alt yüzeyi " + takım ekseni

yönünde son işlem toleransı

(Tt)

+ takım ekseni yönünde

temizleme (Ct)" konumuna hareket eder.

<3> Takım, profil işlemede kesme için belirtilmiş besleme hızıyla

(Ftm) parça işleme profili alt yüzeyi" + takım ekseni yönünde son

işlem toleransı (Tt)" konumuna hareket eder

<4> Takım, yarıçap yönünde beslemede parça işleme başlangıç

noktasında takım yarıçapı yönünde yaklaşır.

- 398 -

B-63874TR/05

OTOMATİK ÇALIŞMA PARÇA İŞLEME TİPLERİ

1. FREZELEME

- Geri çekme

Takım eksen yönünde giderici Ct

Parça işleme üst

yüzey yüksekliği

Ftm

<1> Takım, takım eksen yönünde hareket için belirtilen besleme

hızında "takım eksen yönünde parça işleme profil üst yüzey

yüksekliği

+ temizleme

(Ct)" konumuna yaklaşım son

noktasından hareket eder.

- Takım yarıçap yönünde beslemede parça işleme

Takım yarıçapı yönünde kesme

için belirtilmiş besleme hızı Fr

Çakışan uzunluk

En son son işlem

otomatik çalışması

İlk son işlemi

otomatik çalışması

Takım yarıçapı yönünde hareket için

belirtilmiş besleme hızı Frm

<1> Takım, takım yarıçap yönünde kesme için belirtilmiş besleme

hızıyla (Fr) takım yarıçap yönündeki kesme başlangıç noktasına

yaklaşır.

<2> Takım, ilk beslemede parça işleme otomatik çalışmasının

başlangıç noktasından ilk beslemede parça işleme otomatik

çalışmasının son noktasına kadar çevre boyunca kesmek için

takım yarıçap yönünde kesme için belirtilmiş besleme hızıyla (Fr)

hareket eder.

<3> Takım, takım yarıçap yönünde kesme için belirtilmiş besleme

hızıyla (Fr) takım yarıçap yönündeki kesme sonu noktasından geri

çekilir.

<4> Takım, belirtilmiş olanı kullanarak [beslemede parça işleme için

hareket yöntemi] bir sonraki beslemede parça işleme otomatik

çalışması başlangıç noktasına yaklaşır].

<5> <2>'den

<4>'e kadar olan adımlar, son işlem otomatik

çalışmalarının gereken sayısı kadar tekrarlanır.

- 399 -

Content      ..     12      13      14      15     ..
