5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

İŞLEM

B-63874TR/05

ÖĞE (VERİLME VERİLERİ) (Not 2)

Veri öğesi

Anlamı

H

START POINT DX

Başlangıç noktasının X koordinatı (alım değeri)

V

START POINT Z

Başlangıç noktasının Z koordinatı (alım değeri)

NOT

2 'OUTPUT DATA', program oluşturma şeklinde pro-

gram penceresinde görüntülenen öğeler anlamına

gelir. Yalnızca program görüntüleme amaçları için

başvuruda bulunulabilir.

- 130 -

B-63874TR/05

İŞLEM

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

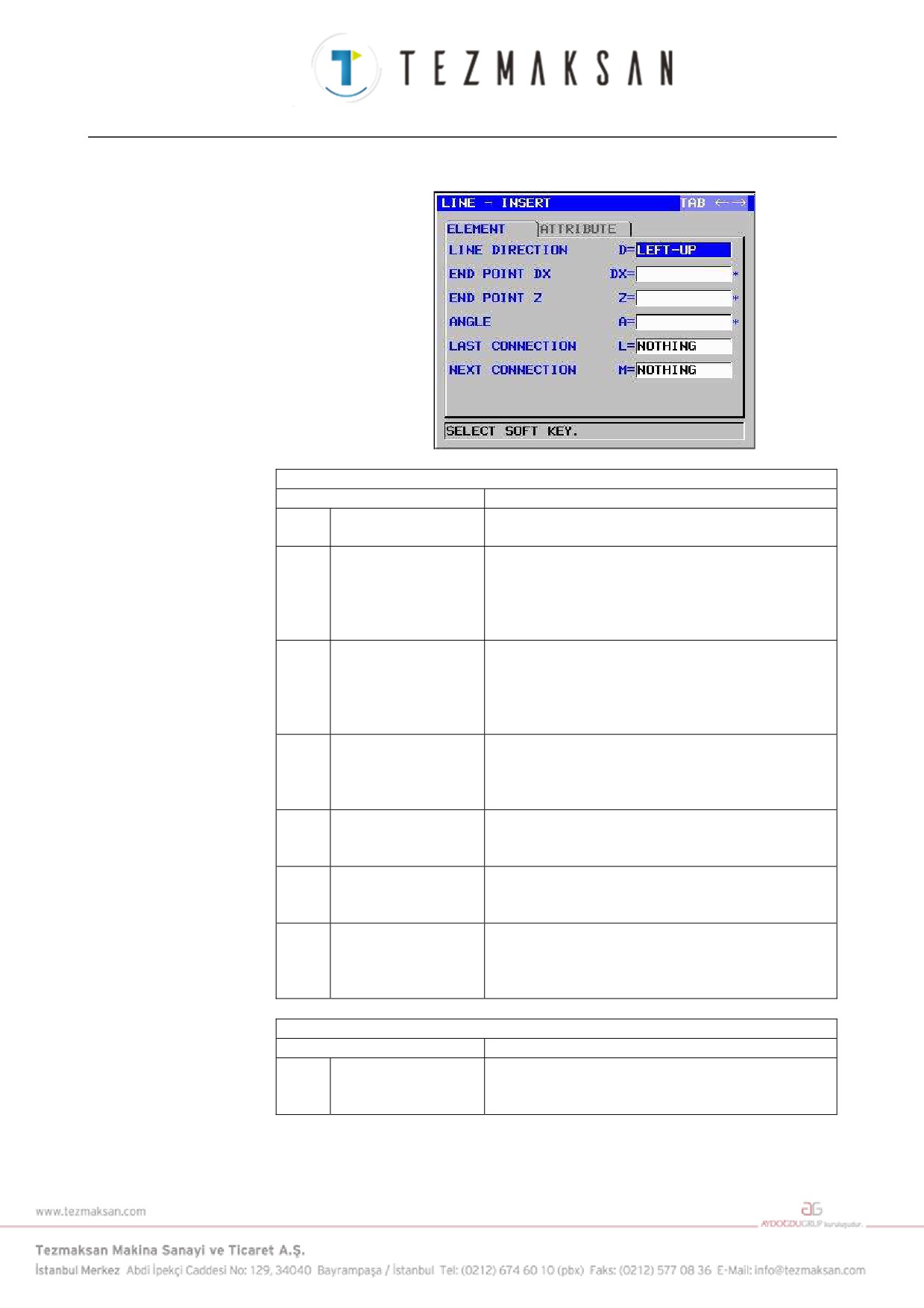

Düz hat: G1451 (ZX düzlemi)

ÖĞE (ALIM VERİLERİ) (Not 1)

Veri öğesi

Anlamı

D

LINE DIRECTION

Yazılım tuşunda belirtilen bir menüden düz hattın yönü

seçilir.

DX*

END POINT DX

Düz hattın bitiş noktasının X koordinatı

Açıklamalar1) Bu veriler, düz hattın yönü olarak

girilen değere bağlı olarak

görüntülenmeyebilir.

Açıklamalar2) Artışlı programlama mümkündür.

Z*

END POINT Z

Düz hattın bitiş noktasının Z koordinatı

Açıklamalar1) Bu veriler, düz hattın yönü olarak

girilen değere bağlı olarak

görüntülenmeyebilir.

Açıklamalar2) Artışlı programlama mümkündür.

A*

ANGLE

Düz hat açısı

Açıklamalar) Bu veriler, düz hattın yönü olarak girilen

değere bağlı olarak

görüntülenmeyebilir.

L

LAST CONNECTION

[TANGNT] : Hemen önceki şekille ilişkili

[NO SET] : Hemen önceki şekille ilişkili değil

(başlangıç değeri)

M

NEXT CONNECTION

[TANGNT] : Hemen izleyen şekille ilişkili

[NO SET] : Hemen izleyen şekille ilişkili değil

(başlangıç değeri)

T

ELEMENT TYPE

[PART]

: Parça olarak kesim

[BLANK] : Boş bir bölüm olarak kesim

Açıklamalar) Sistem son verileri başlangıç değeri

olarak ayarlar.

ÖZNİTELİK (ALIM VERİLERİ) (Not 1)

Veri öğesi

Anlamı

F

FINISH FEEDRATE

Son işlem için kesme besleme hızı (pozitif değer)

Açıklamalar) Son işlemde her bir komut satırına göre

besleme hızını ayarlamak mümkündür.

- 131 -

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

İŞLEM

B-63874TR/05

NOT

1 'INPUT DATA', düzenleme veya değişiklik yapma

işleminde alım verileri penceresinde görüntülenen

öğeler anlamına gelir.

ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)

Veri öğesi

Anlamı

H

END POINT X

Düz hattın bitiş noktasının X koordinatı

(hesaplama sonucu)

V

END POINT Z

Düz hattın bitiş noktasının Z koordinatı

(hesaplama sonucu)

k

LINE DIRECTION

Yazılım tuşunda belirtilen bir menüden düz hattın yönü

seçilir.

(alım değeri)

C*

END POINT DX

Düz hattın bitiş noktasının X koordinatı

(alım değeri)

D*

END POINT Z

Düz hattın bitiş noktasının Z koordinatı

(alım değeri)

A*

ANGLE

Düz hat açısı

(alım değeri)

L

LAST CONNECTION

[1] : Hemen önceki şekille ilişkili

[0] : Hemen önceki şekille ilişkili değil

(alım değeri)

M

NEXT CONNECTION

[1] : Hemen izleyen şekille ilişkili

[0] : Hemen izleyen şekille ilişkili değil

(alım değeri)

T

ELEMENT TYPE

[1] : Parça olarak kesim

[2] : Boş bir bölüm olarak kesim

(alım değeri)

S

SELECT FIG. INFO.

Çoklu kesişme veya temas durumunda operatör bir aday

ayarlar.

(alım değeri)

F

FINISH FEEDRATE

Son işlem için kesme besleme hızı

(alım değeri)

NOT

2 'OUTPUT DATA', program oluşturma şeklinde pro-

gram penceresinde görüntülenen öğeler anlamına

gelir. Yalnızca program görüntüleme amaçları için

başvuruda bulunulabilir.

- 132 -

B-63874TR/05

İŞLEM

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

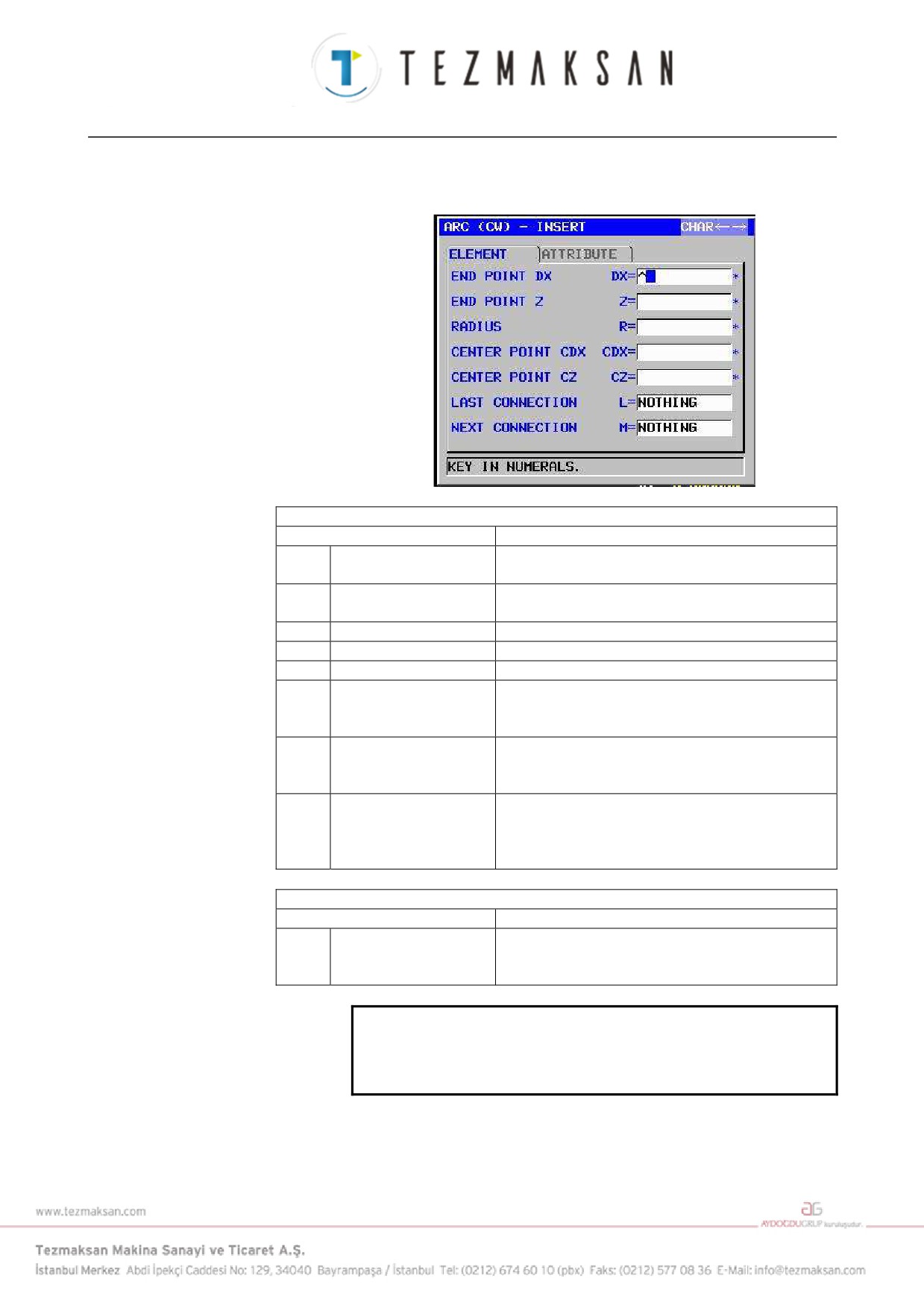

Yay (CW): G1452 (ZX düzlemi)

Yay (CCW): G1453 (ZX düzlemi)

ÖĞE (ALIM VERİLERİ) (Not 1)

Veri öğesi

Anlamı

DX*

END POINT DX

Bir yay bitiş noktasının X koordinatı

Açıklamalar) Artışlı programlama mümkündür.

Z*

END POINT Z

Bir yay bitiş noktasının Z koordinatı

Açıklamalar) Artışlı programlama mümkündür.

R*

RADIUS

Yay yarıçapı

CDX*

CENTER POINT CDX

Bir yay merkezinin X koordinatı

CZ*

CENTER POINT CZ

Bir yay merkezinin Z koordinatı

L

LAST CONNECTION

[TANGNT] : Hemen önceki şekille ilişkili

[NO SET]

: Hemen önceki şekille ilişkili değil

(başlangıç değeri)

M

NEXT CONNECTION

[TANGNT] : Hemen izleyen şekille ilişkili

[NO SET]

: Hemen izleyen şekille ilişkili değil

(başlangıç değeri)

T

ELEMENT TYPE

[PART]

: Parça olarak kesim

[BLANK]

: Boş bir bölüm olarak kesim

Açıklamalar) Sistem son verileri başlangıç değeri

olarak ayarlar.

ÖZNİTELİK (ALIM VERİLERİ) (Not 1)

Veri öğesi

Anlamı

F

FINISH FEEDRATE

Son işlem için kesme besleme hızı (pozitif değer)

Açıklamalar) Son işlemde her bir komut satırına göre

besleme hızını ayarlamak mümkündür.

NOT

1 'INPUT DATA', düzenleme veya değişiklik yapma

işleminde alım verileri penceresinde görüntülenen

öğeler anlamına gelir.

- 133 -

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

İŞLEM

B-63874TR/05

ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)

Veri öğesi

Anlamı

H

END POINT X

Yay bitiş noktasının X koordinatı (hesaplama sonucu)

V

END POINT Z

Yay bitiş noktasının Z koordinatı (hesaplama sonucu)

R

RADIUS

Yay yarıçapı (hesaplama sonucu)

I

CENTER POINT X

Yay merkezinin X koordinatı (hesaplama sonucu)

J

CENTER POINT Z

Yay merkezinin Z koordinatı (hesaplama sonucu)

C*

END POINT X

Yay bitiş noktasının X koordinatı (alım değeri)

D*

END POINT Z

Yay bitiş noktasının Z koordinatı

(alım değeri)

E*

RADIUS

Yay yarıçapı (alım değeri)

P*

CENTER POINT CDX

Yay merkezinin X koordinatı (alım değeri)

Q*

CENTER POINT CZ

Yay merkezinin Z koordinatı (alım değeri)

L

LAST CONNECTION

[1] : Hemen önceki şekille ilişkili

[0] : Hemen önceki şekille ilişkili değil

(alım değeri)

M

NEXT CONNECTION

[1] : Hemen önceki şekille ilişkili

[0] : Hemen önceki şekille ilişkili değil

(alım değeri)

T

ELEMENT TYPE

[1] : Parça olarak kesim

[2] : Boş bir bölüm olarak kesim

(alım değeri)

S

SELECT FIG. INFO.

Çoklu kesişme veya temas durumunda operatör bir aday

ayarlar.

(alım değeri)

F

FINISH FEEDRATE

Son işlem için kesme besleme hızı

(alım değeri)

NOT

2 'OUTPUT DATA', program oluşturma şeklinde pro-

gram penceresinde görüntülenen öğeler anlamına

gelir. Yalnızca program görüntüleme amaçları için

başvuruda bulunulabilir.

- 134 -

B-63874TR/05

İŞLEM

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

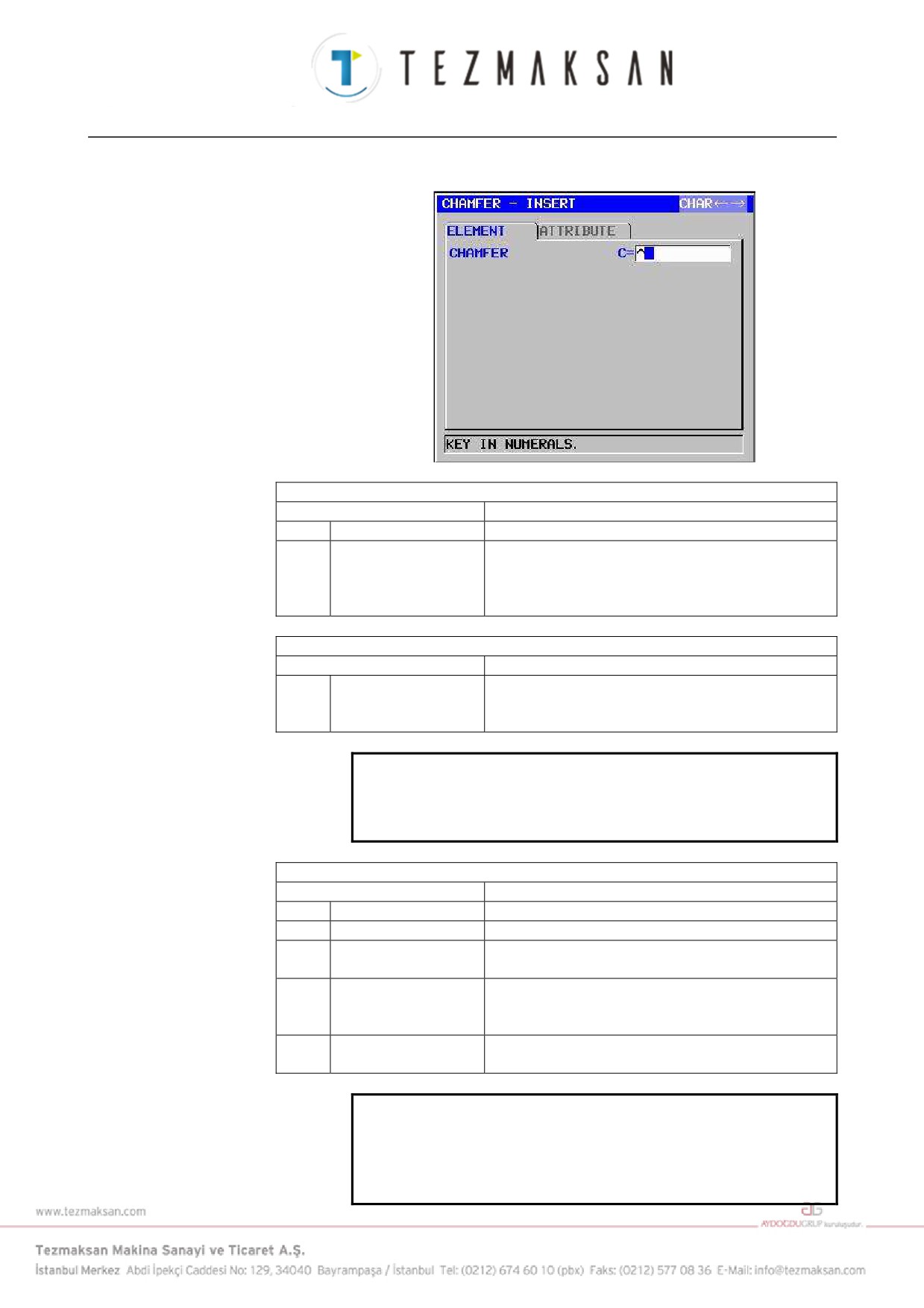

Pah kırma: G1454 (ZX düzlemi)

ÖĞE (ALIM VERİLERİ) (Not 1)

Veri öğesi

Anlamı

C

CHAMFER

Pah kırma miktarı (yarıçap değeri, pozitif değer)

T

ELEMENT TYPE

[PART]

: Parça olarak kesim

[BLANK] : Boş bir bölüm olarak kesim

Açıklamalar) Sistem son verileri başlangıç değeri

olarak ayarlar.

ÖZNİTELİK (ALIM VERİLERİ) (Not 1)

Veri öğesi

Anlamı

F

FINISH FEEDRATE

Son işlem için kesme besleme hızı (pozitif değer)

Açıklamalar) Son işlemde her bir komut satırına göre

besleme hızını ayarlamak mümkündür.

NOT

1 'INPUT DATA', düzenleme veya değişiklik yapma

işleminde alım verileri penceresinde görüntülenen

öğeler anlamına gelir.

ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)

Veri öğesi

Anlamı

H

END POINT X

Yay bitiş noktasının X koordinatı (hesaplama sonucu)

V

END POINT Z

Yay bitiş noktasının Z koordinatı (hesaplama sonucu)

C

CHAMFER

Pah kırma miktarı (yarıçap değeri, pozitif değer)

(alım değeri)

T

ELEMENT TYPE

[1] : Parça olarak kesim

[2] : Boş bir bölüm olarak kesim

(alım değeri)

F

FINISH FEEDRATE

Son işlem için kesme besleme hızı

(alım değeri)

NOT

2 'OUTPUT DATA', program oluşturma şeklinde pro-

gram penceresinde görüntülenen öğeler anlamına

gelir. Yalnızca program görüntüleme amaçları için

başvuruda bulunulabilir.

- 135 -

B-63874TR/05

İŞLEM

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

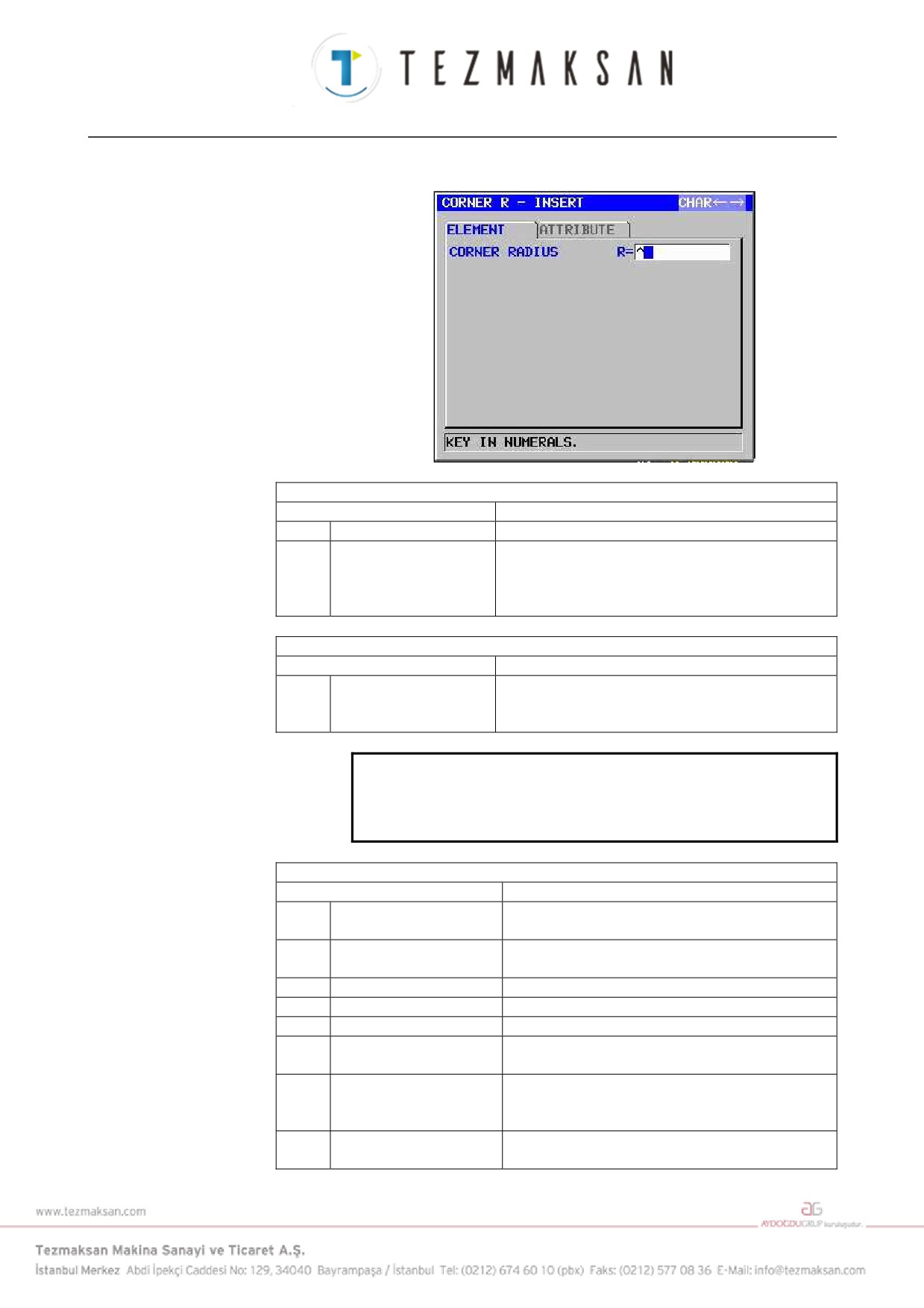

Köşe yuvarlama: G1455 (ZX düzlemi)

ÖĞE (ALIM VERİLERİ) (Not 1)

Veri öğesi

Anlamı

R

CORNER RADIUS

Köşe yuvarlama (yarıçap değeri, pozitif değer)

T

ELEMENT TYPE

[PART]

: Parça olarak kesim

[BLANK] : Boş bir bölüm olarak kesim

Açıklamalar) Sistem son verileri başlangıç değeri

olarak ayarlar.

ÖZNİTELİK (ALIM VERİLERİ) (Not 1)

Veri öğesi

Anlamı

F

FINISH FEEDRATE

Son işlem için kesme besleme hızı (pozitif değer)

Açıklamalar) Son işlemde her bir komut satırına göre

besleme hızını ayarlamak mümkündür.

NOT

1 'INPUT DATA', düzenleme veya değişiklik yapma

işleminde alım verileri penceresinde görüntülenen

öğeler anlamına gelir.

ÖĞE & ÖZNİTELİK (VERİLME VERİLERİ) (Not 2)

Veri öğesi

Anlamı

H

END POINT X

Yay bitiş noktasının X koordinatı (hesaplama

sonucu)

V

END POINT Z

Yay bitiş noktasının Z koordinatı (hesaplama

sonucu)

R

RADIUS

Yay yarıçapı (hesaplama sonucu)

I

CENTER POINT X

Yay merkezinin X koordinatı (hesaplama sonucu)

J

CENTER POINT Z

Yay merkezinin Z koordinatı (hesaplama sonucu)

K

ROTATION DIRECTION

[2] : Saat yönü

[3] : Saat yönünün tersi

T

ELEMENT TYPE

[1] : Parça olarak kesim

[2] : Boş bir bölüm olarak kesim

(alım değeri)

F

FINISH FEEDRATE

Son işlem için kesme besleme hızı

(alım değeri)

- 137 -

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

İŞLEM

B-63874TR/05

NOT

2 'OUTPUT DATA', program oluşturma şeklinde pro-

gram penceresinde görüntülenen öğeler anlamına

gelir. Yalnızca program görüntüleme amaçları için

başvuruda bulunulabilir.

3 Parametre No.14851#0=1'in ayarlanmasıyla, boş

öğe ve parça öğesi arasındaki köşe öğesi karşı

yönde oluşturulabilir.

Rasgele şekillerin sonu: G1456 (ZX düzlemi)

Bu komut satırı, rasgele şekil komut satırları serisinin sonunda

verilendir.

NOT

Rasgele şekiller serisinin G1450 (başlangıç noktası)

ve G1456 (rasgele şekillerin sonu) arasını kapsa-

ması gerekmektedir.

- 138 -

B-63874TR/05

İŞLEM

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

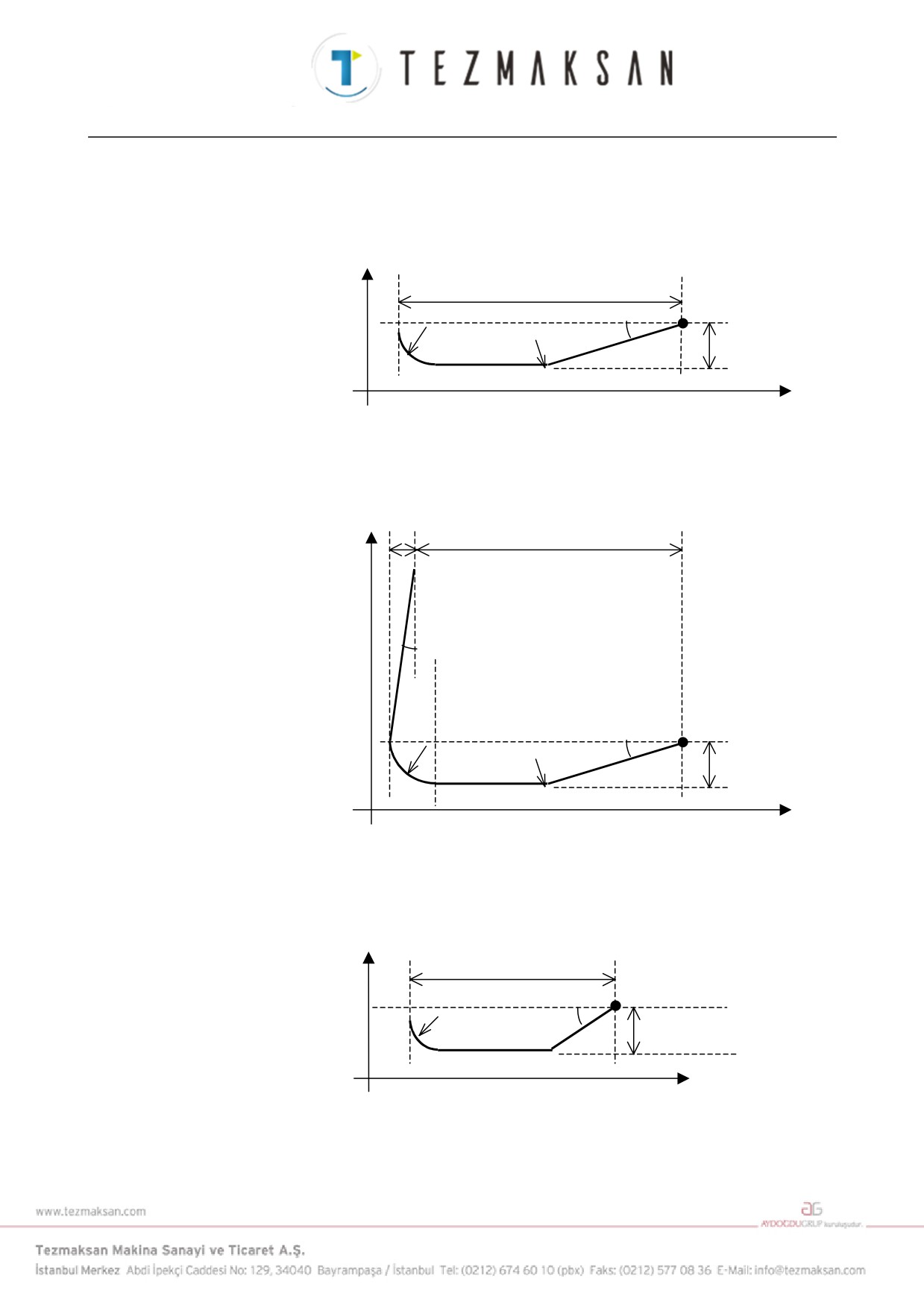

DIN509 :

[DIN509] yazılım tuşuna basılması alt pencereyi görüntüler. Gerekli

veriler girilerek DIN509 için olan bir kesim şekli oluşturulabilir.

X

w

P(z,x)

r

r

15°

d

Z

DIN509F :

[D509-F] yazılım tuşuna basılması alt pencereyi görüntüler. Gerekli

veriler girilerek DIN509-F için olan bir kesim şekli oluşturulabilir.

X

L

w

8°

P(z, x)

r

15°

d

r

Z

DIN76 :

[DIN76] yazılım tuşuna basılması alt pencereyi görüntüler. Gerekli

veriler girilerek DIN76 için olan bir kesim şekli oluşturulabilir.

X

w

P(z, x)

30°

d

r=0.6d

Z

- 139 -

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

İŞLEM

B-63874TR/05

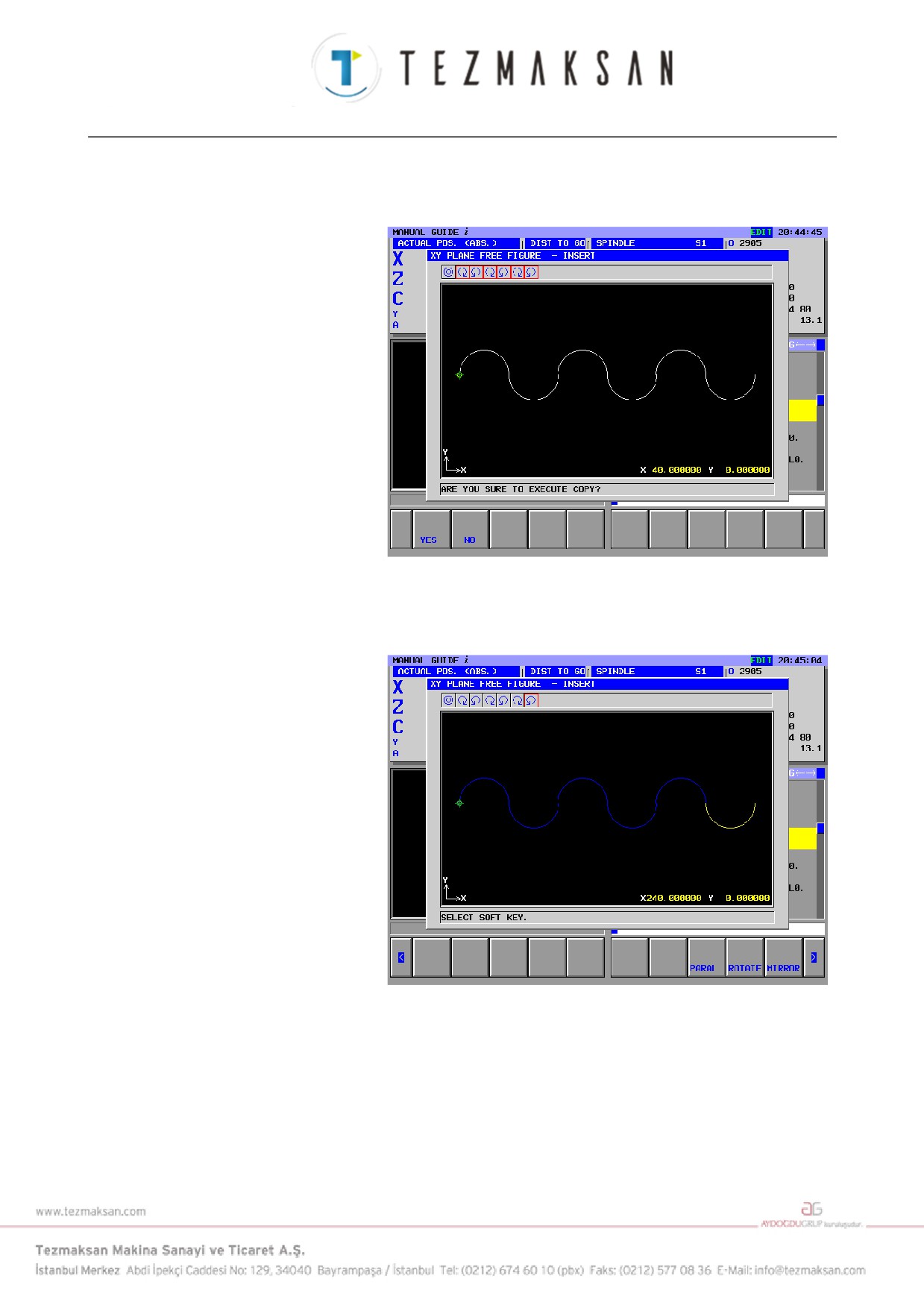

5.6

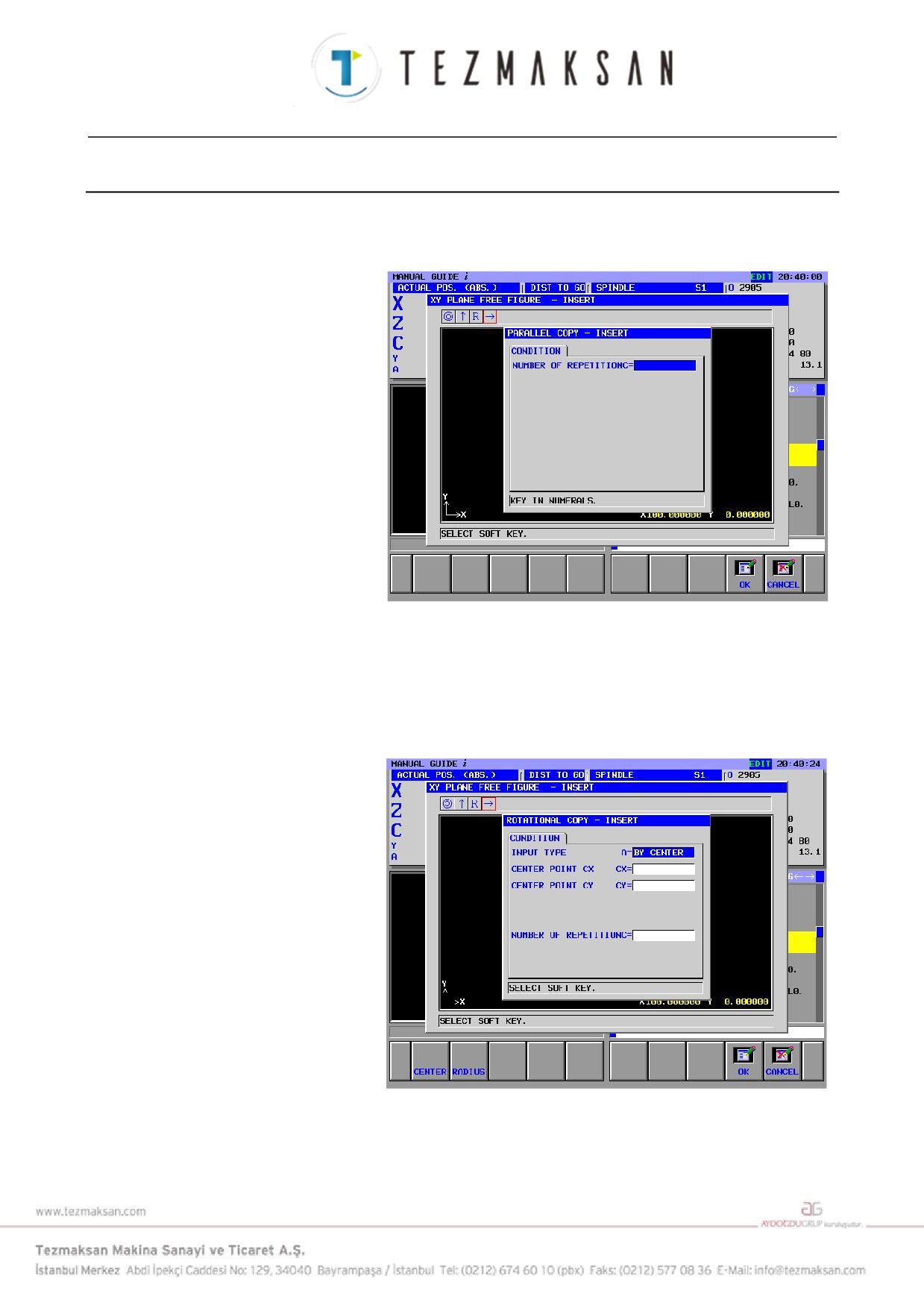

RASGELE ŞEKİL KOPYALAMA İŞLEVLERİ

Rasgele şekil oluşturma ekranında veya çevre programı alım ekranında

belirli bir şekil alanı, yeni bir şekil olarak ilave olmak üzere

kopyalanabilir

(paralel kopya, ikiz kopyalama veya dönüşlü

kopyalama).

1)

Paralel kopyalama

Rasgele şeklin belirtilen alanı seçilen alandan sonra belirtilen

sayıda kopyalanır.

2)

Dönüşlü kopyalama

Rasgele şeklin belirtilen alanı seçilen alandan sonra belirtilen

koordinatlarda belirtilen sayıda kopyalanır.

3)

İkiz kopyalama

Rasgele şeklin belirtilen alanı, belirtilen simetri ekseniyle ilişkili

olarak ikiz kopyalanır.

5.6.1

Rasgele Şekil Kopyalama İşlevini Seçme

Rasgele şekil düzenleme ekranında [>] yazılım tuşuna basıldığında

görüntülenen [PARAL], [ROTATE] veya [MIRROR] yazılım tuşlarına

basarak rasgele şekil kopyalama fonksiyonu seçilebilir.

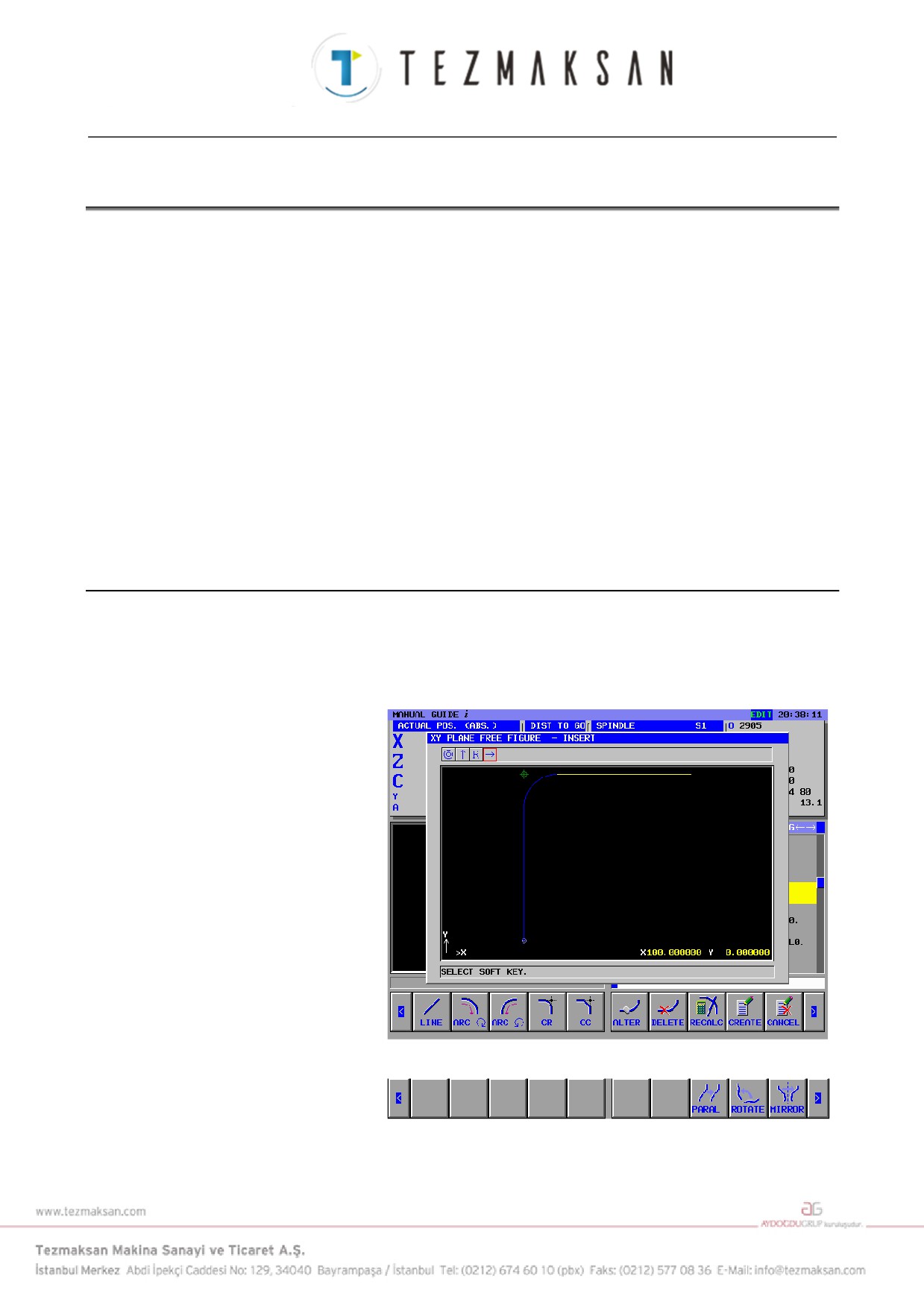

<1> Aşağıdaki rasgele şekil düzenleme ekranı görüntülenir:

<2> [>] yazılım tuşuna basılması, rasgele şekil kopyalama işlemi için

aşağıdaki yazılım tuşlarını görüntüler:

- 140 -

B-63874TR/05

İŞLEM

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

5.6.2

Kopyalama Koşulu Alım Ekranı

1)

Paralel kopyalama

Paralel kopyalama [PARAL] yazılım tuşuna basılarak seçilebilir.

Aşağıdaki ekran görüntülenir:

NUMBER OF REPETITIONC = :

Seçilen bir şeklin kaç defa kopyalanacağını girin.

2)

Dönüşlü kopyalama

Dönüşlü kopyalama

[ROTATE] yazılım tuşuna basılarak

seçilebilir.

Aşağıdaki ekran görüntülenir:

INPUT TYPE :

Koşul alınması yöntemini belirtmek için [CENTER] veya

[RADIUS]'u seçin.

- 141 -

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

İŞLEM

B-63874TR/05

CENTER POINT CX, CENTER POINT CY :

Dönmenin yapıldığı dönme merkezinin X koordinatı ve Y

koordinatını girin.

NUMBER OF REPETITIONC = :

Seçilen bir şeklin kaç defa kopyalanacağını girin.

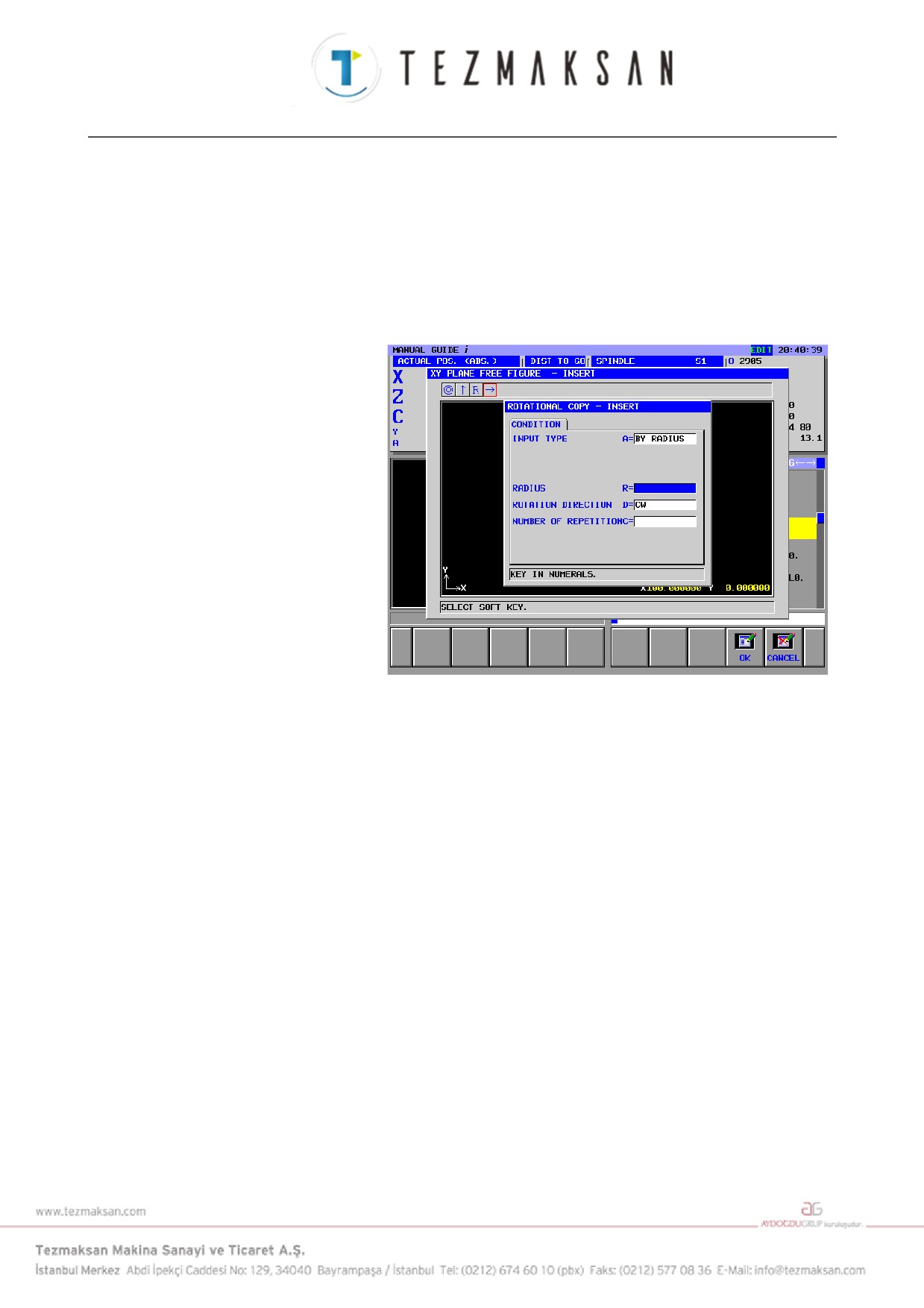

"INPUT TYPE"'da "BY RADIUS" seçildiğinde aşağıdaki ekran

görüntülenir:

RADIUS :

Seçilen bir şeklin başlangıç veya bitiş noktasından dönme

merkezi noktasına olan mesafesini girin.

ROTATION DIRECTION :

Dönme kopyalama işleminin yönünü belirtmek için [CW]

veya [CCW]'yi seçin.

- 142 -

B-63874TR/05

İŞLEM

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

3)

İkiz kopyalama

İkiz kopyalama [MIRROR] yazılım tuşuna basılarak seçilebilir.

Aşağıdaki ekran görüntülenir:

SPECIFY OF SYMMETRY :

Simetri eksenini belirtmek için yöntemi seçmek üzere

[COORD] veya [ANGLE] yazılım tuşlarını kullanın.

SYMMETRY AXIS X, SYMMETRY AXIS Y :

İkiz kopyalama için simetri ekseninin geçtiği X ve Y

koordinatlarını girin. Simetri ekseninin belirtilen şeklin ve

bu X ve Y koordinatlarının bitiş noktasından geçmesi

gerekir.

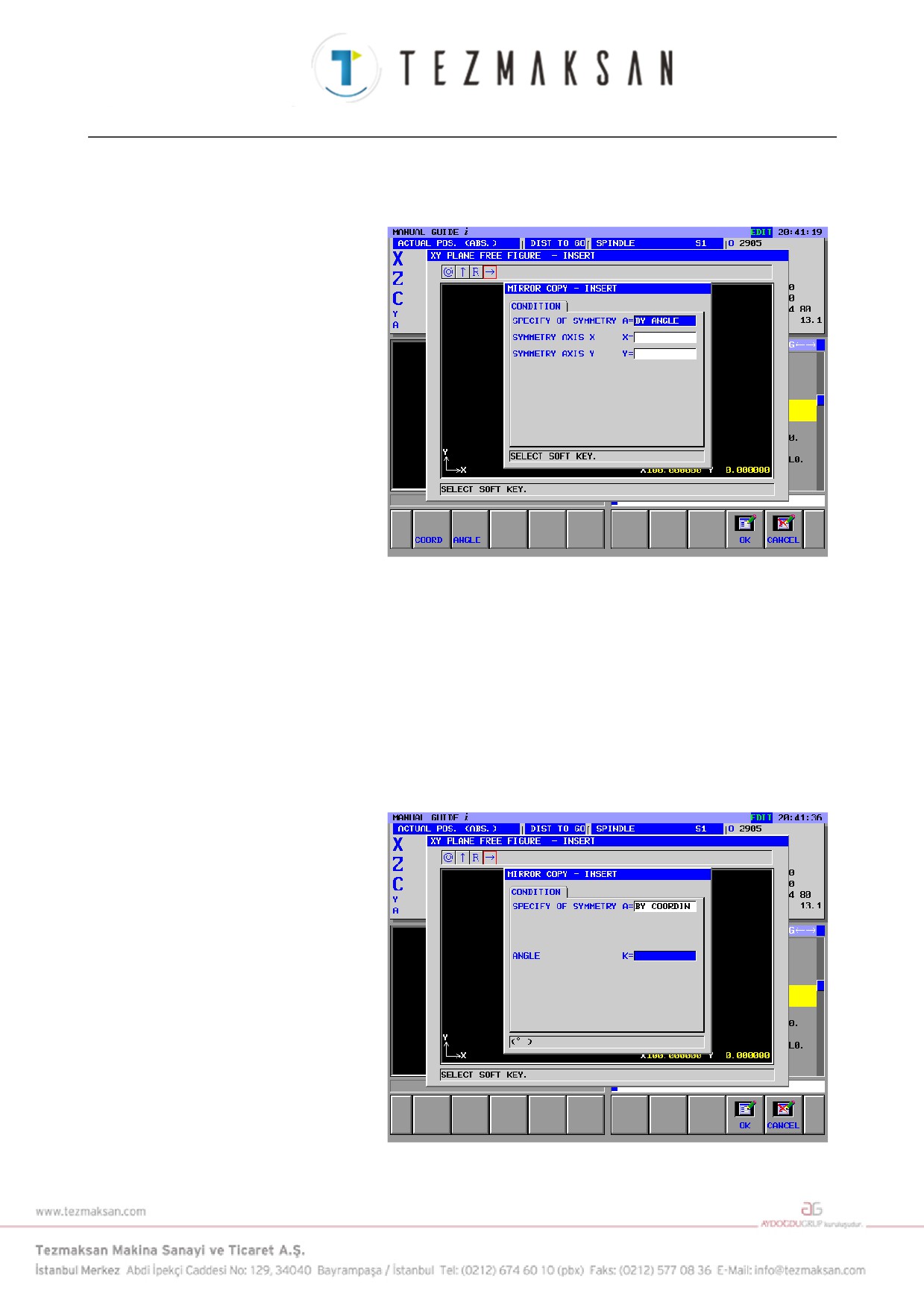

"SPECIFY OF SYMMETRY"'da "BY ANGLE" seçildiğinde

aşağıdaki ekran görünür:

- 143 -

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

İŞLEM

B-63874TR/05

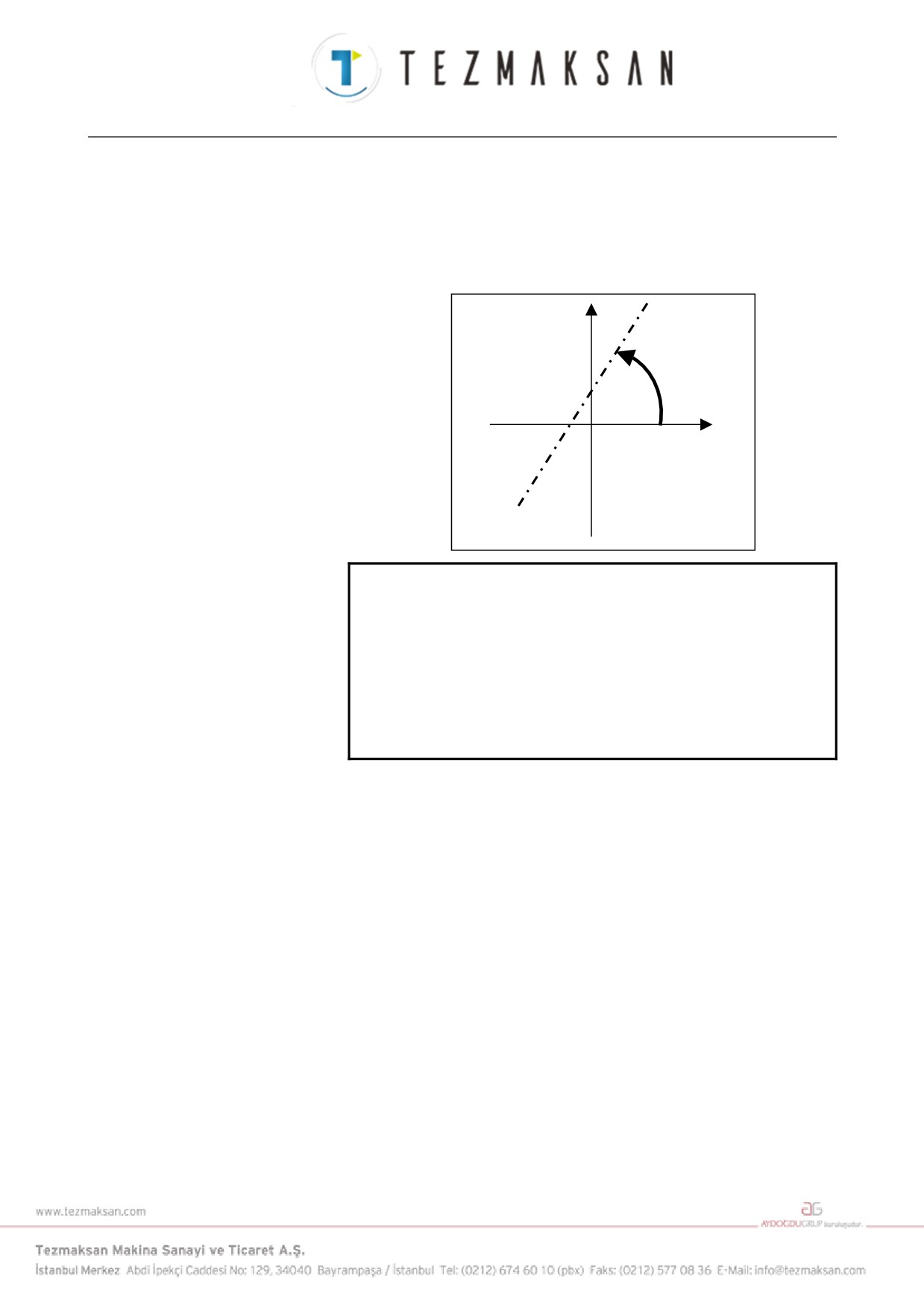

ANGLE :

İkiz kopyalama işlemi için kullanılan simetri ekseni ve yatay

eksen arasındaki açıyı girin. Yatay eksenin artı yönü 0'ı

temsil eder°. Artı dikey eksen yönüne doğru oluşturulan bir

açı için pozitif değer girin. Eksi dikey eksen yönüne doğru

oluşturulan bir açı için negatif değer girin.

+Yönü

NOT

Paralel kopyalama alım ekranında, dönme kopy-

alama alım ekranında veya ikiz koyalama alım

ekranında girilen veriler, programa verilmez.

Kopyalama işlemi tipiyle girilen her bir şekil, rasgele

bir şekil öğesi olarak otomatik olarak genişletilir, bu

nedenle her bir şekil değiştirilebilir. Bununla birlikte

kopyalama işleminden önceki durum otomatik

olarak sürdürülemez.

- 144 -

B-63874TR/05

İŞLEM

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

5.6.3

Rasgele Şekil Kopyalama İşlemini Yürütme

Aşağıda açıklanan işlem prosedürünü kullanın.

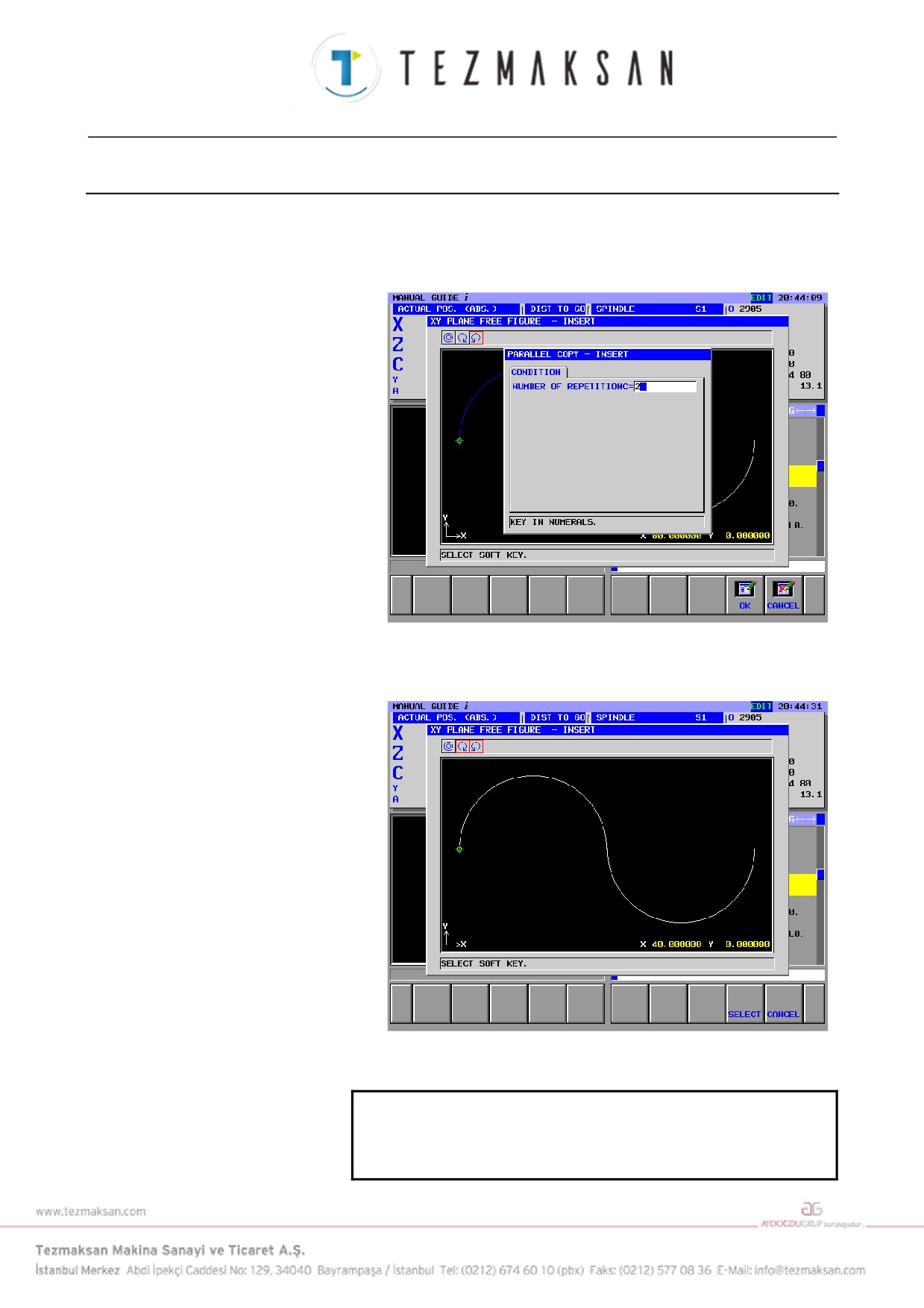

(Örnek) Paralel kopyalama

<1> Kopyalama alım ekranında tekrar sayısını girin sonra

[OK]

yazılım tuşuna basın.

<2> Kopyalama kaynağı olarak kullanılan şekil alanını belirtme ekranı

görünür. Alanın başlangıcında şekil öğesi simgesine imleci

hareket ettirin, sonra [SELECT] yazılım tuşuna basın.

[CANCEL] yazılım tuşuna basılması, ekran görüntüsünü rasgele

şekil düzenleme ekranı olarak değiştirir.

NOT

[SELECT] yazılım tuşuna basıldığında imlecin son

şekle yerleştirildiği yerdeki şekilden seçilen kopy-

alama kaynağı aralıkları.

- 145 -

5. RASGELE ŞEKİLLERİ GİRME HAKKINDA AYRINTILI AÇIKLAMALAR

İŞLEM

B-63874TR/05

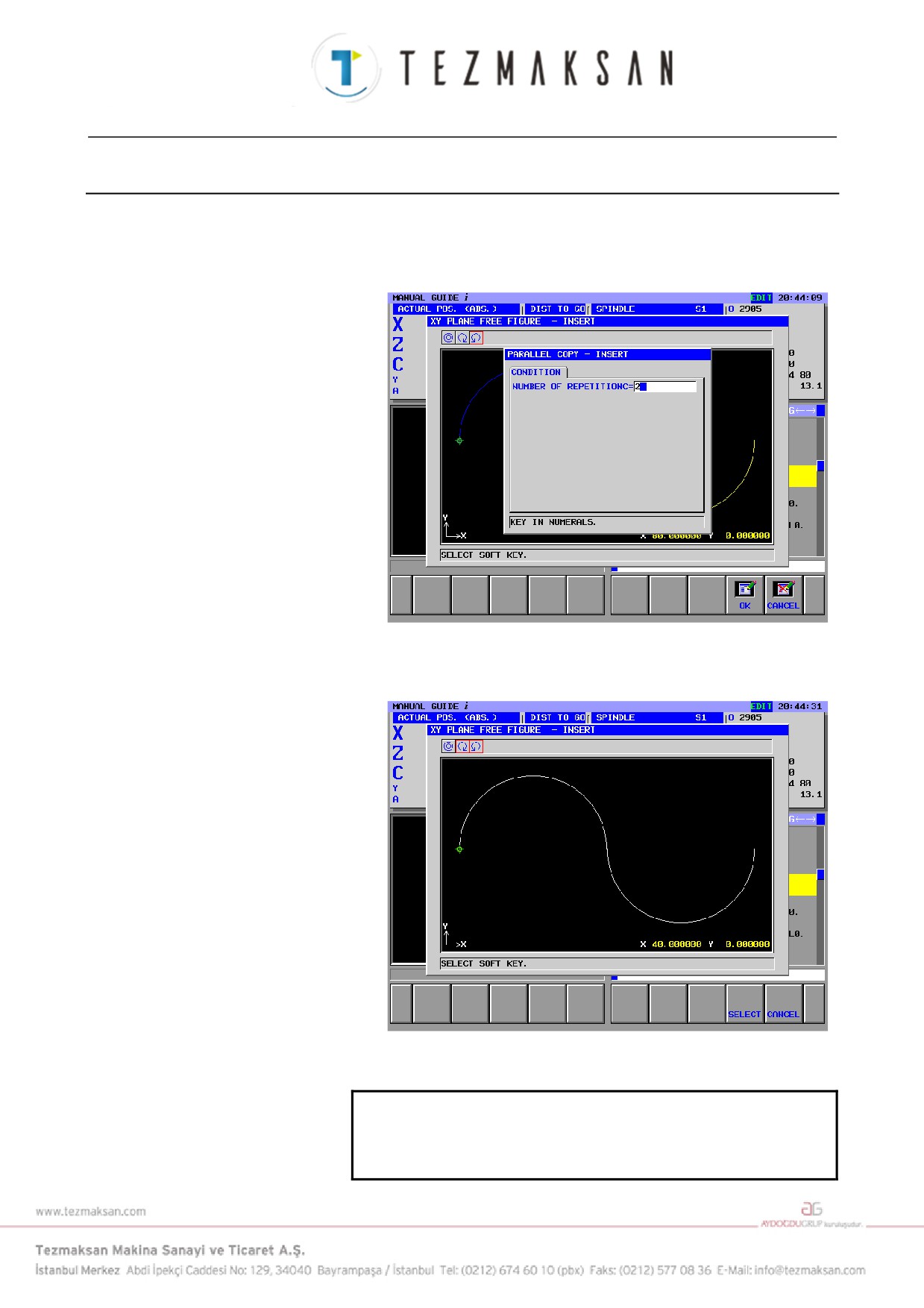

<3> Bu kez grafik penceresi, tekrarlı bir şekilde kopyalama işlemini

yürüterek üretilen bir şekli görüntüler. Kopyalamayla üretilen bir

şekil, seçilen kopyalama kaynağından sonra eklenir.

[NO] yazılım tuşuna basılması, ekran görüntüsünü önceki adım

olarak değiştirir.

<4> Bitişte [YES]'e basılması, tekrarlı kopyalama işlemleriyle üretilen

bir şekli onarır.

- 146 -

6. MEM MODUNDAKİ İŞLEMLER

İŞLEM

B-63874TR/05

6

MEM MODUNDAKİ İŞLEMLER

Tezgah operatör paneliyle MEM modu seçildiğinde aşağıda gösterilen

yazılım tuşları MANUAL GUIDE i ekranında görünür. En soldaki

yazılım tuşuna [<] veya en sağdaki yazılım tuşuna [>] basılması,

yazılım tuşu ekranını ikinci sayfa olarak değiştirir.

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

NC CNV

P TIPI

Q TYPE

WRK CO

T-OFS

SETTING

(Not)

(Not)

[SETTING], [WRK CO] ve [T-OFS] için bkz. Bölüm 10, Parça II

"AYAR VERİLERİ,".

NOT

PROGRAM RE-START

(PROGRAM YENİDEN

BAŞLATMA) isteğe bağlı fonksiyonu olduğunda

[P TYPE] ve

[Q TYPE] yazılım tuşu ekranda

görüntülenir.

- 148 -

B-63874TR/05

İŞLEM

6. MEM MODUNDAKİ İŞLEMLER

6.1

BİR PARÇA İŞLEME PROGRAMINI GERİ SARMA

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

[REWIND]'a basarak seçilen bir programın başlangıcına dönebilirsiniz.

6.2

PARÇA İŞLEME PROGRAMLAMA LİSTESİYLE

DÜZENLEME

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

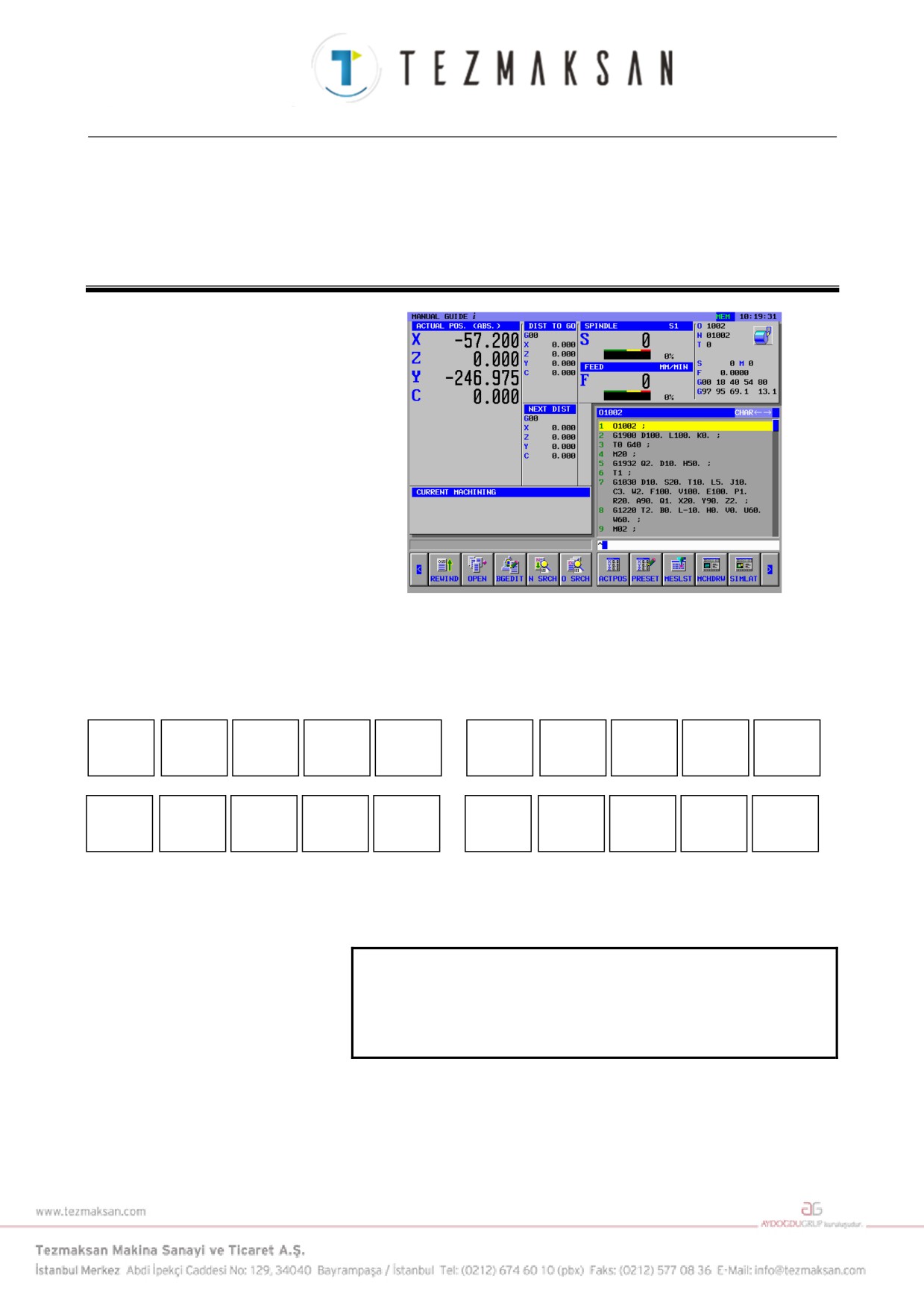

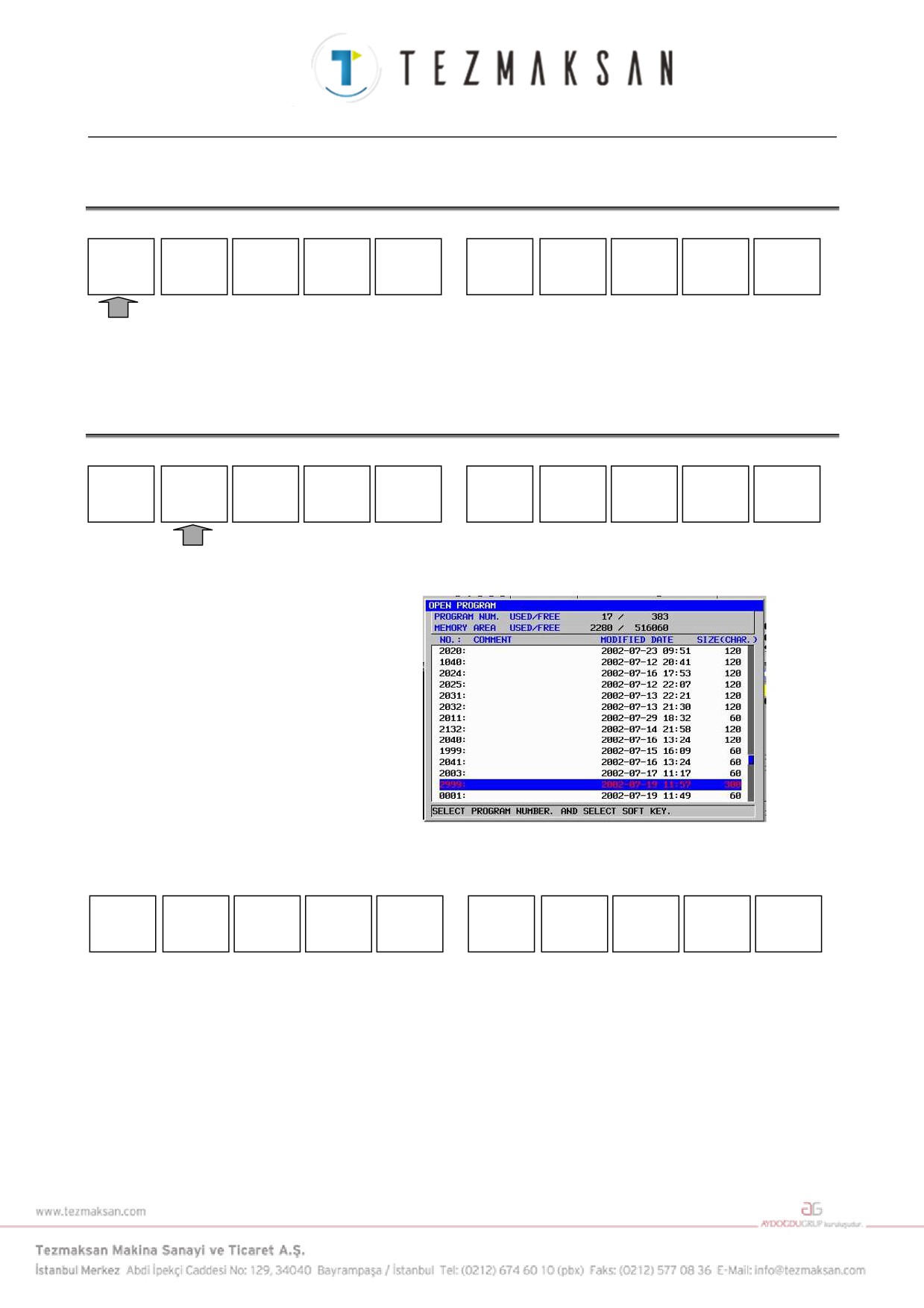

[O-LIST]'e basarak kayıtlı parça işleme programları listesini gösteren

bir pencere görüntülenir.

Parça işleme programlarını seçmenizi sağlayan aşağıdaki yazılım

tuşları görünür.

SEARCH

SRTORD

OPEN

CANCEL

[SEARCH] : Programları arama için bir pencere görünür. Sayısal

tuşlarla aramak istediğiniz program numarasını girin,

sonra [SEARCH]'e basın. Arama penceresi [CANCEL]

kullanılarak kapatılabilir.

[OPEN]

: Yukarıdaki arama işlemini gerçekleştirdikten veya ↑ ve

↓ imleç tuşlarını kullanarak istenilen program

numarasına imleci hareket ettirdikten sonra [OPEN]'e

basın. Sonra program seçilir.

[CANCEL] : Liste penceresini kapatın.

[SRTORD] : Bu yazılım tuşu, artan ve azalan sırada olmak üzere

görüntülenen programların sıralama düzeni arasında

geçiş yapar.

- 149 -

6. MEM MODUNDAKİ İŞLEMLER

İŞLEM

B-63874TR/05

6.3

BİR PROGRAMDA SIRA NUMARASINI ARAMA

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

Sayısal tuşları kullanarak aramak istediğiniz sıra numarasını

girdiğinizde ve [N SRCH]'e bastığınızda sıra numarasına sahip komut

satırını arayabilirsiniz.

Herhangi bir veri girmeden [N SRCH]'e bastığınızda sonuç olarak sıra

numarası (N) aranır.

Sıra numarası bulunmazsa bir uyarı görüntülenir. Bir tuşa basılarak

serbest bırakılabilir.

6.4

PARÇA İŞLEME İŞLEMİ İÇİN BİR PROGRAM SEÇME

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

Sayısal tuşları kullanarak seçmek istediğiniz program numarasını

girdiğinizde ve [O SRCH]'ye bastığınızda program numaralı program

seçilir ve program penceresinde görüntülenir.

Herhangi bir tuş girmeden [O SRCH]'ye basılarak sonraki program

seçilir.

NOT

Parametre No.3202#3, "1" olarak ayarlanırsa

herhangi bir veri girmeden [O SRCH]'a basılarak

sonraki program seçilmez.

6.5

GEÇERLİ KONUM EKRANINI DEĞİŞTİRME

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

[ACTPOS]'a basılarak ekranın üst bölümündeki durum ekranı

penceresinde geçerli konum ekranı sırası şu şekilde değişir "ACTUAL

POS. (ABS)" → "ACTUAL POS. (RELATIVE)" → "ACTUAL POS.

(MACHINE)"

El çarkı ile besleme seçeneği fonksiyonu eklenirse, konum ekranı şu

sırada değişir "ACTUAL POS.

(ABS)"

→ "ACTUAL POS.

(RELATIVE)" → "ACTUAL POS. (MACHINE)" → "HANDLE

INTER.(INPUT)" → "HANDLE INTER.(OUTPUT)"

- 150 -

B-63874TR/05

İŞLEM

6. MEM MODUNDAKİ İŞLEMLER

6.6

BAĞIL KOORDİNATLARIN ÖNAYARINI YAPMA

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

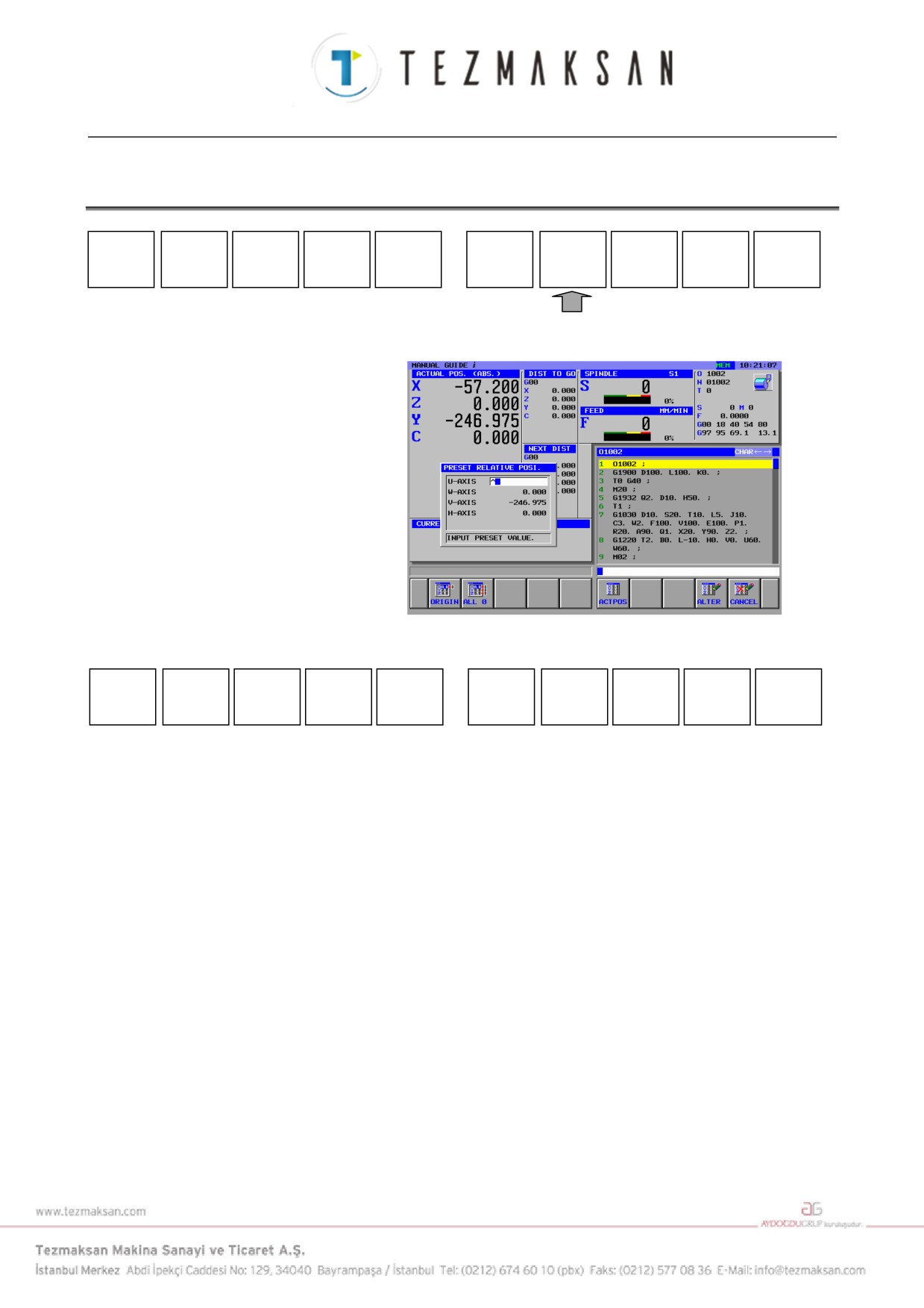

[PRESET]'e basılarak bağıl koordinatların önayarını yapmanızı

sağlayan bağıl koordinatlar önayar penceresi görüntülenir.

Bağıl koordinatlar önayar penceresi görüntülendiğinde aşağıdaki

yazılım tuşları görüntülenir:

ORIGIN

ALL 0

ACTPOS

ALTER

CANCEL

[ORIGIN]

: İmleç tuşlarıyla seçilen ekseni "0" olarak ayarlayın. Bu

kez bağıl koordinatların önayarı yapılmaz.

[ALL 0]

: Tüm eksenleri "0" olarak ayarlayın. Bu kez bağıl

koordinatların önayarı yapılmaz.

Açıklama) Sayısal tuşları kullanarak ve sonra INPUT tuşuna

basarak önayarını yapmak istediğiniz değeri girerek,

imleçle seçilen bir eksen için istenilen koordinat

değerini ayarlayabilirsiniz. Bu kez yukarıda açıklandığı

gibi bağıl koordinatların henüz önayarı yapılmaz.

[ACTPOS] : Ekranın üst bölümündeki durum ekranı penceresinde

geçerli konum ekranı sırasını şu şekilde değiştirin

"ACTUAL POS.

(ABS)"

→ "ACTUAL POS.

(RELATIVE)" → "ACTUAL POS. (MACHINE)."

El çarkı ile besleme seçeneği fonksiyonu eklenirse,

konum ekranı şu sırada değişir "ACTUAL POS. (ABS)"

→ "ACTUAL POS. (RELATIVE)" → "ACTUAL POS.

(MACHINE)"

→ "HANDLE INTER.(INPUT)" →

"HANDLE INTER.(OUTPUT)"

[ALTER]

: Yukarıdaki işlemle ayarlanan koordinat değerlerine göre

bağıl koordinatların önayarını yapın. Bu yazılım tuşu

ayrıca bağıl koordinatlar önayar penceresini kapatır.

[CANCEL] : Koordinatların önayarını iptal edin ve sadece pencereyi

kapatın.

- 151 -

6. MEM MODUNDAKİ İŞLEMLER

İŞLEM

B-63874TR/05

6.7

ÖLÇME SONUÇLARINI GÖRÜNTÜLEME

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

[MESLST]'e basılarak ölçme sonuçları listesini gösteren bir pencere

görüntülenebilir. Bu pencerenin ayrıntıları için "MANUAL GUIDE i

Operatör Kılavuzuna (Ayar Kılavuzu Fonksiyon) )" veya takım tezgahı

üreticisi tarafından oluşturulan kılavuza bakın.

6.8

PARÇA İŞLEME SİMÜLASYON PENCERESİNİ

GÖRÜNTÜLEME

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

[SIMLAT]'a basılarak bir parça işleme simülasyon penceresi

görüntülenebilir. Parça işleme simülasyonu için bkz. Bölüm 9, Parça II,

"PARÇA İŞLEME SİMÜLASYONUNDAKİ İŞLEMLER"

Parça işleme simülasyon penceresini kapatmak için [GRPOFF]'e basın.

6.9

PARÇA İŞLEME PENCERESİ SIRASINDAKİ ÇİZİMİ

GÖRÜNTÜLEME

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

[MCHDRW]'a basılarak bir parça işleme sırasındaki çizim penceresi

görüntülenebilir. Parça işleme sırasındaki çizim ayrıntıları için bkz. II.9,

"PARÇA İŞLEME SİMÜLASYONU İŞLEMLERİ".

Parça işleme sırasındaki çizim penceresini kapatmak için [GRPOFF]'e

basın.

- 152 -

B-63874TR/05

İŞLEM

6. MEM MODUNDAKİ İŞLEMLER

6.10 BG DÜZENLEME

REWIND

O LIST

BGEDIT

N-SRCH

O SRCH

ACTPOS

PRESET

MESLST

MCHDRW

SIMLAT

[BGEDIT]'e basılarak arka plan düzenleme fonksiyonu kullanılabilir.

Arka plan düzenleme fonksiyonu ayrıntıları için bkz. II.11, "ARKA

PLAN DÜZENLEME İŞLEMLERİ".

6.11 NC PROGRAM DÖNÜŞTÜRME

NC CNV

WK SET

T-OFS

SETTING

[NC CNV]'ye basılarak NC program dönüştürme fonksiyonu

kullanılabilir. NC program dönüştürme fonksiyonu ayrıntıları için bkz.

II.12,

"NC PROGRAM DÖNÜŞTÜRME FONKSİYONLU

İŞLEMLER".

- 153 -

6. MEM MODUNDAKİ İŞLEMLER

İŞLEM

B-63874TR/05

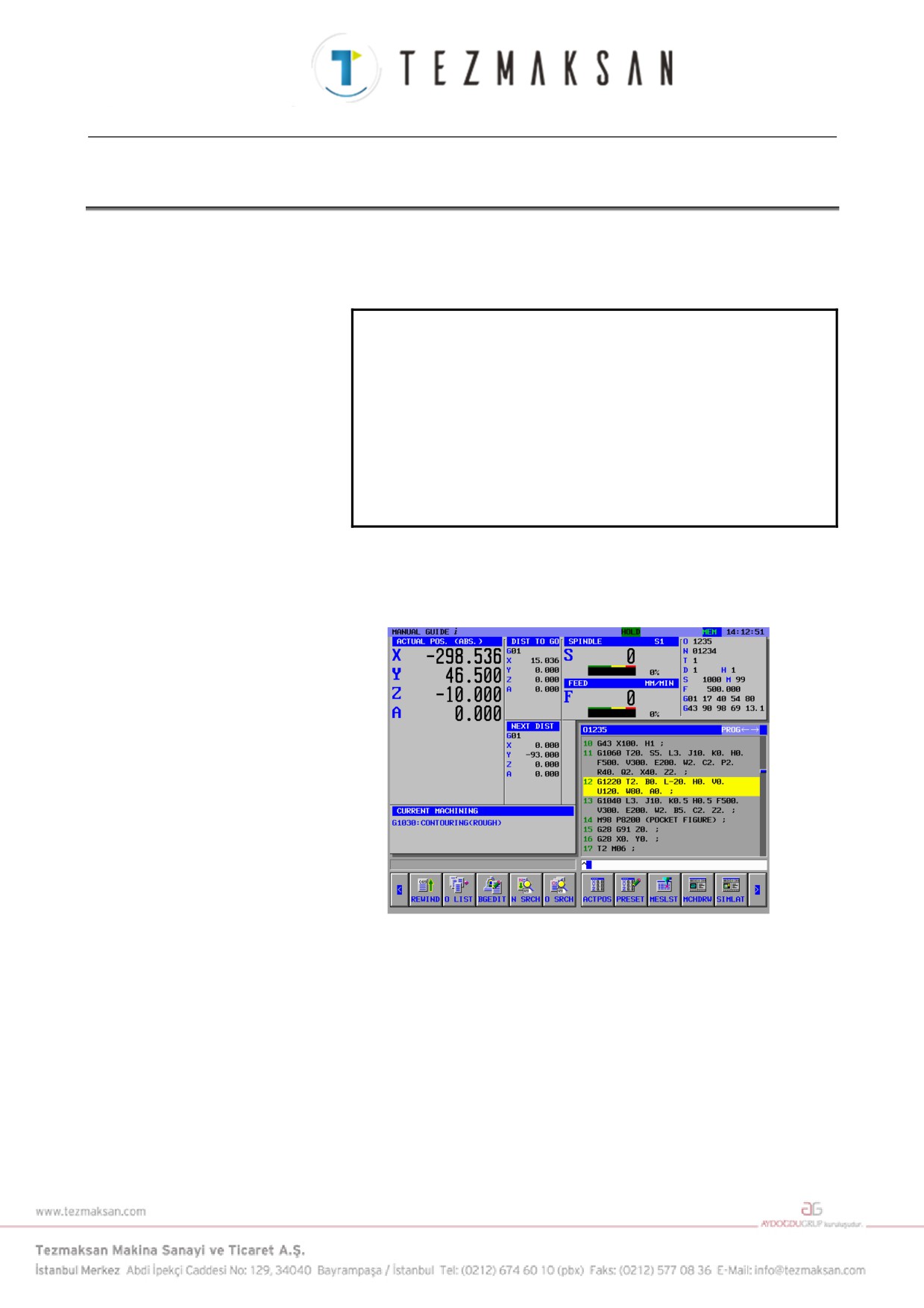

6.12 SONRAKİ KOMUT SATITI GÖRÜNTÜ FONKSİYONU

Simülasyon yürütmesi veya MEM modunda veya MDI modundaki

işlem sırasında sonraki yürütülecek komut satırının hareket mesafesi

verileri görüntülenir.

NOT

1 Gerçek parça işleme sırasında gerçek şekilde

yürütülen komut satırının hareket mesafesi "DIST

TO GO" sütunlarında görüntülenir, ancak parça

işleme simülasyonu sırasında 0 değeri her zaman

bu sütunlarda görüntülenir.

2 Tekli komut satırı işlemi sırasında sonraki yürütü-

lecek komut satırının hareket mesafesi verilerini

görüntülemek için parametre No.3106#2'yi "1"

olarak ayarlayın.

•

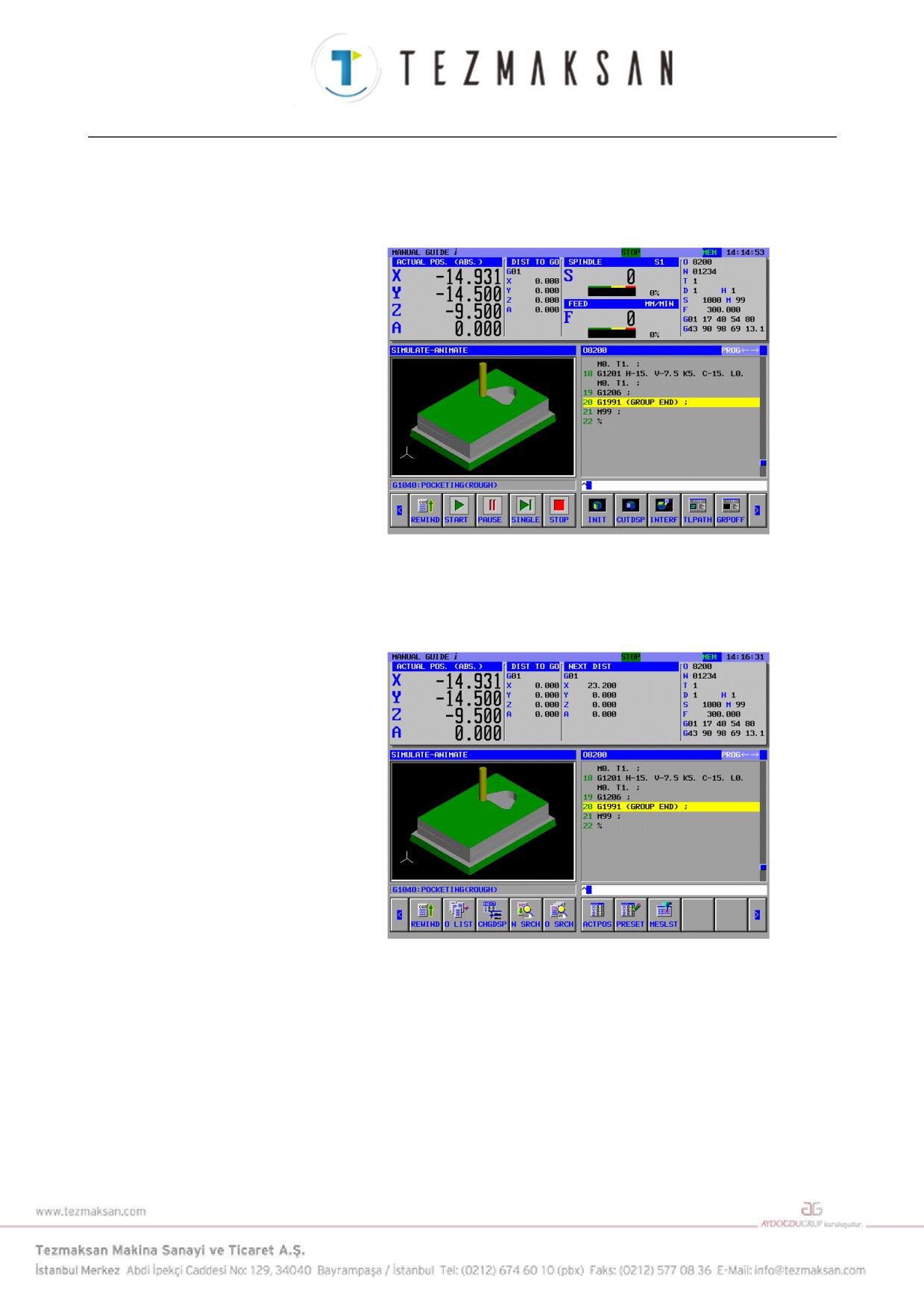

Gerçek parça işleme sırasında parça işleme simülasyonu ya da yol

çizimi olması durumunda yürütülmez

Sonraki komut satırının hareket mesafesi verileri otomatik olarak

görüntülenir.

- 154 -

B-63874TR/05

İŞLEM

6. MEM MODUNDAKİ İŞLEMLER

•

Gerçek parça işleme sırasında parça işleme simülasyonu ya da yol

çizimi olması durumunda yürütülür

Genellikle

sonraki

komut satırını hareket mesafesi

görüntülenmez.

[CHGDSP]'e basılması iş mili ekranını ve geçerli ilerleme hızı

bilgisini siler ve sonraki komut satırının hareket mesafesi

verilerini görüntüler.

[CHGDSP]'ye tekrar basılması, ekranı iş

mili ekranına ve geçerli ilerleme hızı bilgisine geri döndürür.

- 155 -

6. MEM MODUNDAKİ İŞLEMLER

İŞLEM

B-63874TR/05

6.13 PROGRAM YENİDEN BAŞLATMA İŞLEVİ

Örneğin bir takım kırıldığında veya tatillerden sonra işlemenin yeniden

başlatılacağı zaman, yeniden başlatılacak işlemeden gelen bir komut

satırının komut satırı numarası veya sıra numarası, komut satırından

yeniden başlatılacak olan işlemeyi etkinleştirmek için bu fonksiyon

kullanılarak tanımlanabilir. Bu fonksiyon ayrıca yüksek hızlı program

kontrolü fonksiyonu olarak kullanılabilir.

İki yeniden başlatma yöntemi mevcuttur: P tipi ve Q tipi.

NOT

Bu fonksiyonu kullanmak için program yeniden

başlatma konumuna olan hareket sırasının

parametre No. 7310'da ayarlanması gerekir.

6.13.1

[P TYPE] Yazılım tuşu

NC CNV

P TYPE

Q TYPE

WK SET

T-OFS

SETTING

(1) Proğram yeniden başlatma sinyali G006#0 0 olduğunda :

[P TYPE] yazılım tuşuna basılmasının etkisi olmaz.

(Hiçbir şey oluşmaz.)

(2) Proğram yeniden başlatma sinyali G006#0 1 olduğunda :

<1> Tuş arabelleğinde aşağıdakilerden birini girin:

1.

Sıra numarası

2.

N sıra numarası

3.

B komut satırı numarası

4.

Nxxxyyyyy (xxx: Tekrarlı sayı (3 basamak) yyyy:Sıra

numarası (5 basamak))

5.

xxxyyyyy (xxx: Tekrarlı sayı (3 basamak) yyyy:Sıra

numarası (5 basamak))

(*) Öğeler 4 veya 5 için, 8 basamaklı bir sayı girin. Örneğin, sıra

numarası 3 için iki kere N00200003 girin.

<2> [P TYPE] yazılım tuşuna basın.

Tuş arabelleğine girilen bir değer

1'den

5'e kadar olan

öğelreden birini karşılarsa bir hata belirtilir.

<3> Program yeniden başlatma ekranı görüntülenir.

NOT

Güç açıldıktan sonra bir kez bile otomatik işlem

gerçekleştirmeden

[P TYPE]'ye basılırsa acil

durdurma reset veya bir P/S alarmı (No. 094'den

No. 097'ye kadar) reset, P/S alarmı 097 verilir.

- 156 -

B-63874TR/05

İŞLEM

6. MEM MODUNDAKİ İŞLEMLER

6.13.2

[Q TYPE] Yazılım tuşu

NC CNV

P TYPE

Q TYPE

WK SET

T-OFS

SETTING

(1) Proğram yeniden başlatma sinyali G006#0 0 olduğunda :

[Q TYPE] yazılım tuşuna basılmasının etkisi olmaz. (Hiçbir şey

oluşmaz.)

(2) Proğram yeniden başlatma sinyali G006#0 1 olduğunda :

<1> Tuş arabelleğinde aşağıdakilerden birini girin:

1.

Sıra numarası

2.

N sıra numarası

3.

B komut satırı numarası

4.

Nxxxyyyyy (xxx: Tekrarlı sayı (3 basamak) yyyy:Sıra

numarası (5 basamak))

5.

xxxyyyyy (xxx: Tekrarlı sayı (3 basamak) yyyy:Sıra

numarası (5 basamak))

(*) Öğeler 4 veya 5 için, 8 basamaklı bir sayı girin. Örneğin, sıra

numarası 3 için iki kere N00200003 girin.

<2> [Q TYPE] yazılım tuşuna basın.

Tuş arabelleğine girilen bir değer

1'den

5'e kadar olan

öğelreden birini karşılarsa bir hata belirtilir.

<3> Program yeniden başlatma ekranı görüntülenir.

- 157 -

7. MDI MODUNDAKİ İŞLEMLER

İŞLEM

B-63874TR/05

7

MDI MODUNDAKİ İŞLEMLER

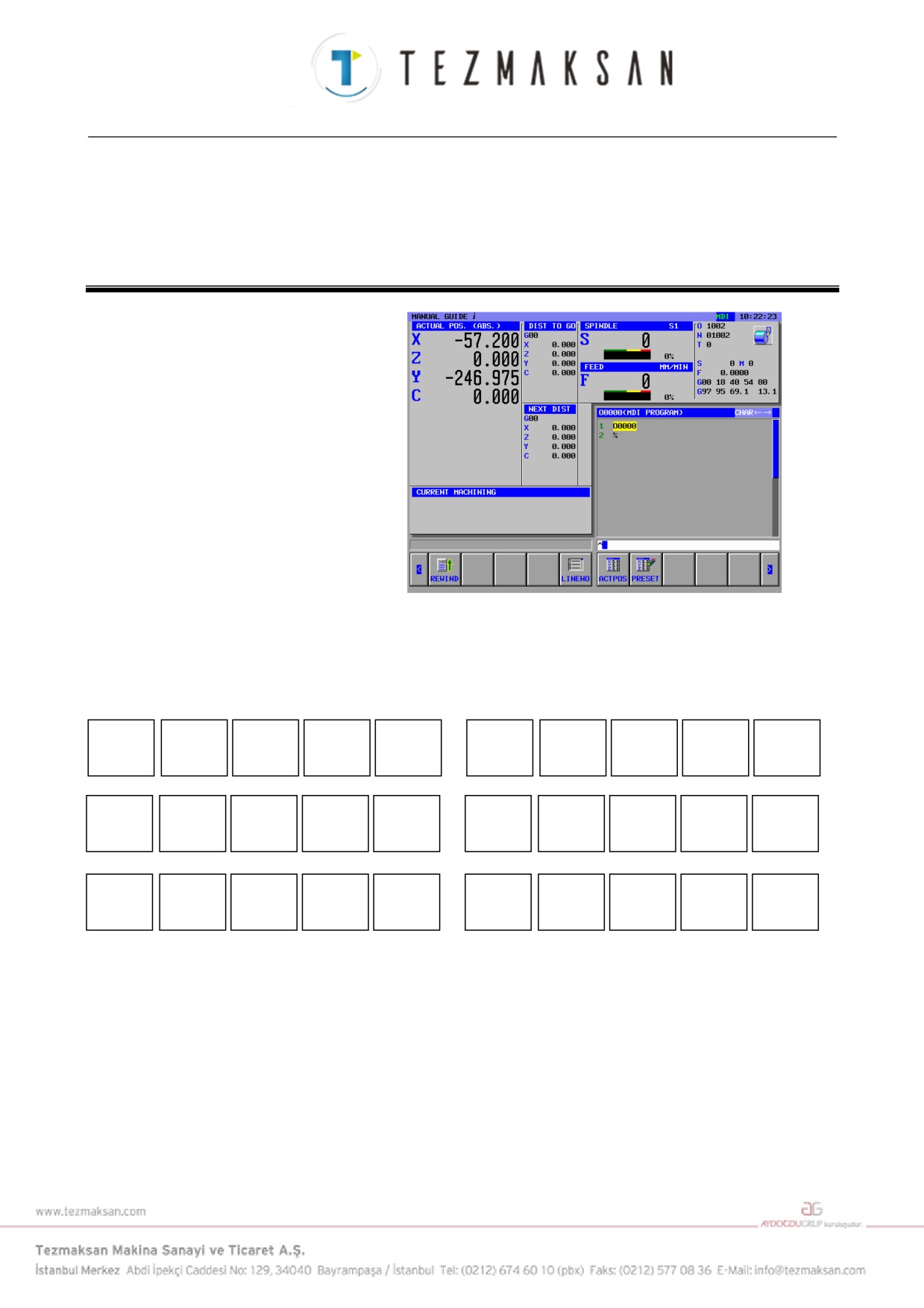

Tezgah operatör paneliyle MDI modu seçildiğinde aşağıda gösterilen

yazılım tuşları MANUAL GUIDE i ekranında görünür. En soldaki

yazılım tuşuna [<] veya en sağdaki yazılım tuşuna [>] basılması,

yazılım tuşu ekranını sonuç olarak ikinci ve üçüncü sayfa olarak

değiştirir.

REWIND

LINENO

ACTPOS

PRESET

REWIND

SRCH↑

SRCH↓

CHSIZE

COPY

CUT

DELETE

KEYPST

PASTE

WRK CO

OFFSET

SETTING

Birinci sayfadaki

[ACTPOS] ve

[PRESET] yazılım tuşları için

aşağıdaki bölümlere bakın:

6.5 GEÇERLİ KONUM EKRANINI DEĞİŞTİRME

6.6 BAĞIL KOORDİNATLARIN ÖN AYARINI YAPMA

- 158 -

Content      ..     4      5      6      7     ..
