FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 301

13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2362 -

Note) If

β

i

SV-B amplifiers, which adopt resistor regeneration, are used, please set

No2281#2=1.

Name

Spec.

(A06B)

Loss

coefficient

A

Loss coefficient B

HRV2

HRV3

β

i

SV4-B

6160-H001

960

320

416

β

i

SV20-B

6160-H002

960

320

416

β

i

SV40-B

6160-H003

960

294

378

β

i

SV80-B



6160-H004

960

275

371

β

i

SV20/20-B

6166-H201

512

320

416

512

320

416

β

i

SV40/40-B

6166-H203

512

288

365

512

288

365

β

i

SV10HV-B

6161-H001

960

525

947

β

i

SV20HV-B



6161-H002

960

563

928

β

i

SV40HV-B



6161-H003

960

563

979



2463



RDPMC Loss coefficient C of power supply





[Input type]  Parameter input



[Data type]  Word axis

Please set the value of loss coefficient C in Table 13.1.21 (d) to the PS loss calculating
axis. Please set 0 to the other axis.
PS lose calculating axis is :

One of the axes whose amplifier is connected to a common power supply (PS).
On PS loss calculating axis, the power loss of power supply (PS) is added to the power

consumption of the axis.



NOTE



If both main axis and sub axis of a plural winding motor have PS
respectively, set double value as loss coefficient C for main axis,
and set 0 for sub axis.



2491



RDPMD Loss coefficient D of power supply





[Input type]  Parameter input



[Data type]  Word axis

Please set the value of loss coefficient D in Table 13.1.21 (d).


NOTE

1  Set the value to all servo axes.
2  Set this value only to main axis in case of a plural winding motor.

Set 0 to the sub axis.



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2363 -

Table 13.1.21 (d) Loss coefficient C, D setting of power supply

Name

Spec.

(A06B)

C

D

α

i

 PS3-B



6200-H003

883

730

α

i

 PS7.5-B

6200-H008

1037

659

α

i

 PS11-B

6200-H011

1037

659

α

i

 PS15-B

6200-H015

1037

653

α

i

 PS26-B

6200-H026

1344

717

α

i

 PS30-B

6200-H030

1344

704

α

i

 PS37-B

6200-H037

1344

723

α

i

 PS55-B

6200-H055

2266

672

α

i

 PS11HV-B

6250-H011

1120

397

α

i

 PS18HV-B

6250-H018

1120

378

α

i

 PS30HV-B

6250-H030

1427

499

α

i

 PS45HV-B

6250-H045

1427

486

α

i

 PS60HV-B

6250-H060

1427

486

α

i

 PS75HV-B

6250-H075

2349

480

α

i

 PS100HV-B

6250-H100

2349

480


If

β

i

SV

-B

 amplifiers, which adopt resistor regeneration, are used, please set No2281#2=1.

*1) The value in case of single-phase input.

Name

Spec.

(A06B)

C

D

β

i

SV4-B

6160-H001

0

621

(1024)

*1



β

i

SV20-B

6160-H002

0

621

(1024)

*1



β

i

SV40-B

6160-H003

0

646

β

i

SV80-B



6160-H004

0

646

β

i

SV20/20-B

6166-H201

0

710

β

i

SV40/40-B

6166-H203

0

710

β

i

SV10HV-B

6161-H001

0

320

β

i

SV20HV-B



6161-H002

0

320

β

i

SV40HV-B



6161-H003

0

320



2105



TRQCST Torque constant number





[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  0.00001Nm / 1 Torque command

[Valid data range]  1 to 32767

This parameter is used to specify a motor-specific torque constant.
Please check this parameter is same to standard setting value according to motor model.






#7

#6

#5

#4

#3

#2

#1

#0

2301



TQCT10

















[Input type]Parameter input


[Data type]  Bit axis





#7  TQCT10

  Setting of torque constant (No.2105) is used

0:

without being any modified.

1:

after being multiplied by 10.

Please check this parameter is same to standard setting value according to motor model.


13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2364 -





#7

#6

#5

#4

#3

#2

#1

#0

2200













IQOB







[Input type]Parameter input


[Data type]  Bit axis





#2  IQOB

  IQ observer is

0:

invalid.

1:

valid.

Please set 1.






#7

#6

#5

#4

#3

#2

#1

#0

4541













PWCBT1

PWCBT0

POWCAL



[Input type]Parameter input


[Data type]  Bit spindle





#0 POWCAL

  Power consumption calculation of spindle is

0:

invalid.

1:

valid.





#1 PWCBT0





#2 PWCBT1

  Internal unit setting of power consumption monitor.



  Please set these bits according to the maximum motor output.



Table 13.1.21 (e) Internal unit setting (Spindle)

Maximum output of motor

PWCBT1

PWCBT0

 300kW or more

0

0

  30kW to 300kW

0

1

  3kW to  30kW

1

0

3kW or less

1

1



Table 13.1.21 (f) Setting for each spindle motor



Spindle motor



PWCBT1

PWCBT0

α

i

I

 22/8000-B

α

i

I

 40/7000-B

α

i

I

P

60/5000-B

α

i

I

 40/7000HV-B

α

i

I

P

 50/6000HV-B

α

i

I

 22/12000-B

α

i

I

 50/5000-B

α

i

I

 22/8000HV-B

α

i

I

 60/5000HV-B

α

i

I

P

 60/5000HV-B

α

i

I

 30/7000-B

α

i

I

P

50/6000-B

α

i

I

 30/7000HV-B

α

i

I

 100/5000HV-B

0

1

α

i

I

 1/15000-B

α

i

I

 2/10000-B

α

i

I

 3/12000-B

α

i

I

 8/8000-B

α

i

I

P

 12/8000-B



α

i

I

P

 22/8000-B



α

i

I

 2/10000HV-B

α

i

I

 8/80000HV-B

α

i

I

P

 22/8000HV-B

α

i

I

 1.5/10000-B

α

i

I

 2/20000-B

α

i

I

 6/10000-B

α

i

I

 8/10000-B

α

i

I

P

 15/8000-B



α

i

I

P

 30/6000-B

α

i

I

 3/10000HV-B

α

i

I

 12/8000HV-B

α

i

I

P

 40/6000HV-B

α

i

I

 1.5/15000-B

α

i

I

 3/10000-B

α

i

I

 6/12000-B

α

i

I

 12/8000-B

α

i

I

P

 18/8000-B

α

i

I

 1.5/10000HV-B



α

i

I

 6/10000HV-B

α

i

I

P

 15/8000HV-B

1

0

α

i

I

 0.5/10000-B

α

i

I

 0.5/10000HV-B



α

i

I

 1/10000HV-B



1

1

Regarding the other motors, please set the value according to the maximum motor output
described in each motor manual.



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2365 -

4593



Loss coefficient E of a spindle amplifier





[Input type]  Parameter input



[Data type]  Word spindle

Please set the value of loss coefficient E in Table 13.1.21 (g).


4594



Loss coefficient F of a spindle amplifier





[Input type]  Parameter input



[Data type]  Word spindle

Please set the value of loss coefficient F in Table 13.1.21 (g)

.





Table 13.1.21 (g) Loss coefficient E and F of spindle amplifier

Spindle amplifier

Spec.

(A06B)

Loss

coefficient E

Loss

coefficient F

α

i

 SP2.2-B

6220-H002

1043

326

α

i

 SP5.5-B

6220-H006

1158

371

α

i

 SP11-B

6220-H011

1274

326

α

i

 SP15-B

6220-H015

1274

320

α

i

 SP22-B

6220-H022

1478

378

α

i

 SP26-B

6220-H026

1478

346

α

i

 SP30-B



6220-H030

1478

346

α

i

 SP37-B

6220-H037

1478

352

α

i

 SP45-B

6220-H045

2662

326

α

i

 SP55-B

6220-H055

2662

346

α

i

 SVP20/20/20-5.5-B



6230-H001

0

371

α

i

 SP5.5HV-B

6270-H006

1523

659

α

i

 SP11HV-B

6270-H011

1523

653

α

i

 SP15HV-B

6270-H015

1523

608

α

i

 SP22HV-B

6270-H022

1766

704

α

i

 SP30HV-B

6270-H030

1766

704

α

i

 SP45HV-B

6270-H045

1766

730

α

i

 SP75HV-B

6270-H075

2656

723

α

i

 SP100HV-B



6270-H100

2656

723

α

i

 SVP10/10/10-5.5HV-B



6280-H001

0

659

Please set above coefficient regardless of PWM frequency setting.





4595



  Loss coefficient C of a power supply





[Input type]  Parameter input



[Data type]  Word spindle

Please set the value of loss coefficient C in Table  13.1.21  (d)



to the PS loss calculating

axis. Please set 0 to the other axis.
PS lose calculating axis is :

One of the axes whose amplifier is connected to a common power supply (PS).
On PS loss calculating axis, the power loss of power supply (PS) is added to the power

consumption of the axis.



4596



Loss coefficient D of a power supply





[Input type]  Parameter input



[Data type]  Word spindle

Please set the value of loss coefficient D in Table 13.1.21 (d).

13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2366 -

NOTE

1  Set the value to all spindle axes.
2  Even if you used plural winding spindle motor, set the specified

value in Table 13.1.21 (d) as loss coefficient D in respective axis.







#7

#6

#5

#4

#3

#2

#1

#0

11368





APM

PWC















[Input type]  Parameter input



[Data type]  Bit





#5  PWC

  Power consumption monitoring screen is

0:

invalid.

1:

valid.





#6  APM

  Bar-graph display that shows the whole of power consumption is

0:

valid.

1:

invalid.



NOTE

This parameter is effective at PWC=1.



11371



Scale for PCM bar-graph





[Input type]  Parameter input



[Data type]  Word



[Unit of data]  kW

[Valid data range]  0 to 9999

Specify the absolute value of maximum/minimum scale for the bar graph of power
consumption monitoring screen function.
If 0 is specified, the setting of parameter No.2281#0, #1(servo), and parameter
No.4541#1 and #2(spindle) are checked, and the biggest motor output value is used as a
maximum/minimum value for scale.
e.g.) If 3000 is specified, -3000kW/3000kW are displayed.


11392



Scale for PCM bar-graph of servo axis





[Input type]  Parameter input



[Data type]  2-Word axis



[Unit of data]  0.001kW

[Valid data range]  0 to 99999999

Specify the absolute value of maximum/minimum scale for the bar graph of each servo
axis in power consumption monitoring screen.
Specify integer from 1 to 9999999.
4 digits from the top are displayed in power consumption monitoring screen, though the
value of bar graph is estimated by using this parameter itself.
If 0 is specified, the scale is decided by the parameters 2281#0 and #1.
e.g.) If 9999999 is specified, -9999kW/9999kW are displayed.
    If 11100 is specified, -11.10kW/11.10kW are displayed.


B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2367 -

11393



Scale of PCM bar-graph of spindle axis





[Input type]  Parameter input



[Data type]  2-Word spindle



[Unit of data]  0.001kW

[Valid data range]  0 to 99999999

Specify the absolute value of maximum/minimum scale for the bar graph of each spindle
axis in power consumption monitoring screen.
Specify integer from 1 to 9999999.
4 digits from the top are displayed in power consumption monitoring screen, though the
value of bar graph is estimated by using this parameter itself.
If 0 is specified, the scale is decided by the parameters 4541#1 and #2.
e.g.) If 9999999 is specified, -9999kW/9999kW are displayed.
    If 11100 is specified, -11.10kW/11.10kW are displayed.






#7

#6

#5

#4

#3

#2

#1

#0

11394

















AND



[Input type]Parameter input


[Data type]  Bit axis





#0  AND

  Power consumption of each servo axis is

0:

displayed.

1:

not displayed.







#7

#6

#5

#4

#3

#2

#1

#0

11395

















SND



[Input type]Parameter input


[Data type]  Bit spindle





#0  SND

  Power consumption of each spindle axis is

0:

displayed.

1:

not displayed.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Power consumption monitoring screen



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2368 -

13.1.22

Energy Saving Level Selecting Function

Function Overview

Power consumption in a machine can be categorized into power consumption in spindle motors, that in
servo motors and that in peripheral devices (such as a coolant pump) (See Fig. 13.1.22 (a)). Suppressing
torque at acceleration/deceleration in spindles, where there is large power consumption, can reduce whole
power consumption of a machine, though machining time gets longer.
By utilizing this feature, this function makes it possible to switch between machining with shorter time
and that with less power consumption.

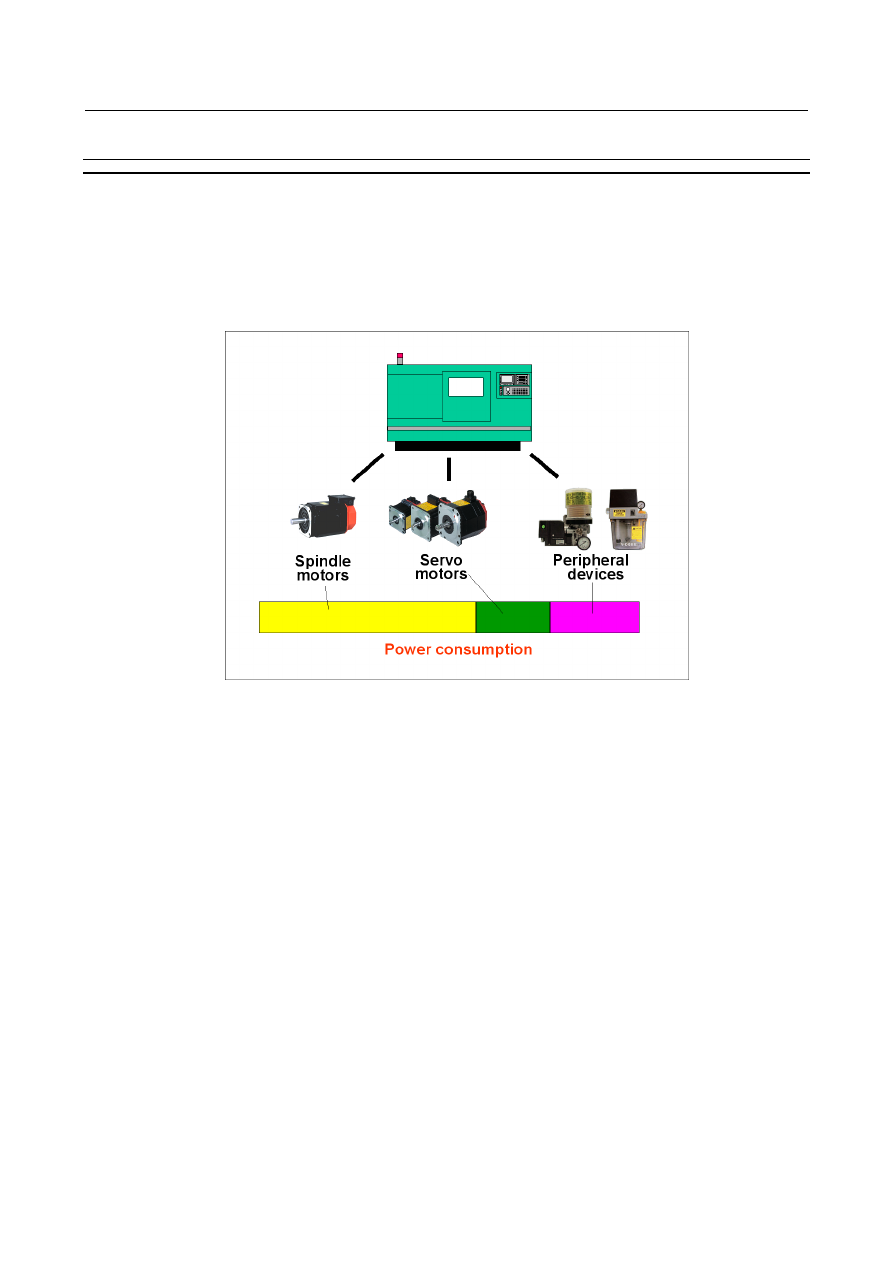

Fig. 13.1.22 (a) Power consumption in machine


Fig. 13.1.22 (b) shows the relation between power consumption and machining time.
Power consumption in spindle motors gets smaller by suppressing spindles’ torque at
acceleration/deceleration. However, machining time gets longer because acceleration/deceleration
requires longer time. Therefore, the longer machining time gets, the smaller the summation of power
consumption in spindle motors and in servo motors gets as shown in Fig. 13.1.22 (b). On the other hand,
longer machining time makes power consumption in peripheral devices larger because running times of
them get longer (See power consumption in peripheral devices in Fig. 13.1.22 (b)). Total power
consumption is the sum of these power consumptions above.
‘A’ in Fig. 13.1.22 (b)  shows the point of the fastest machining (normal machining). Utilizing full
spindles’ torque makes required time for acceleration/deceleration smaller, though total power
consumption gets larger because of large power consumption in spindle motors.
‘B’ shows the point of the least power consumption. As described  above, machining time gets longer
because of suppression in spindles’ torque at acceleration/deceleration.

This function makes it possible to select machining levels (called Eco levels) between the fastest
machining (‘A’) and machining with the least power consumption (‘B’).


B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2369 -

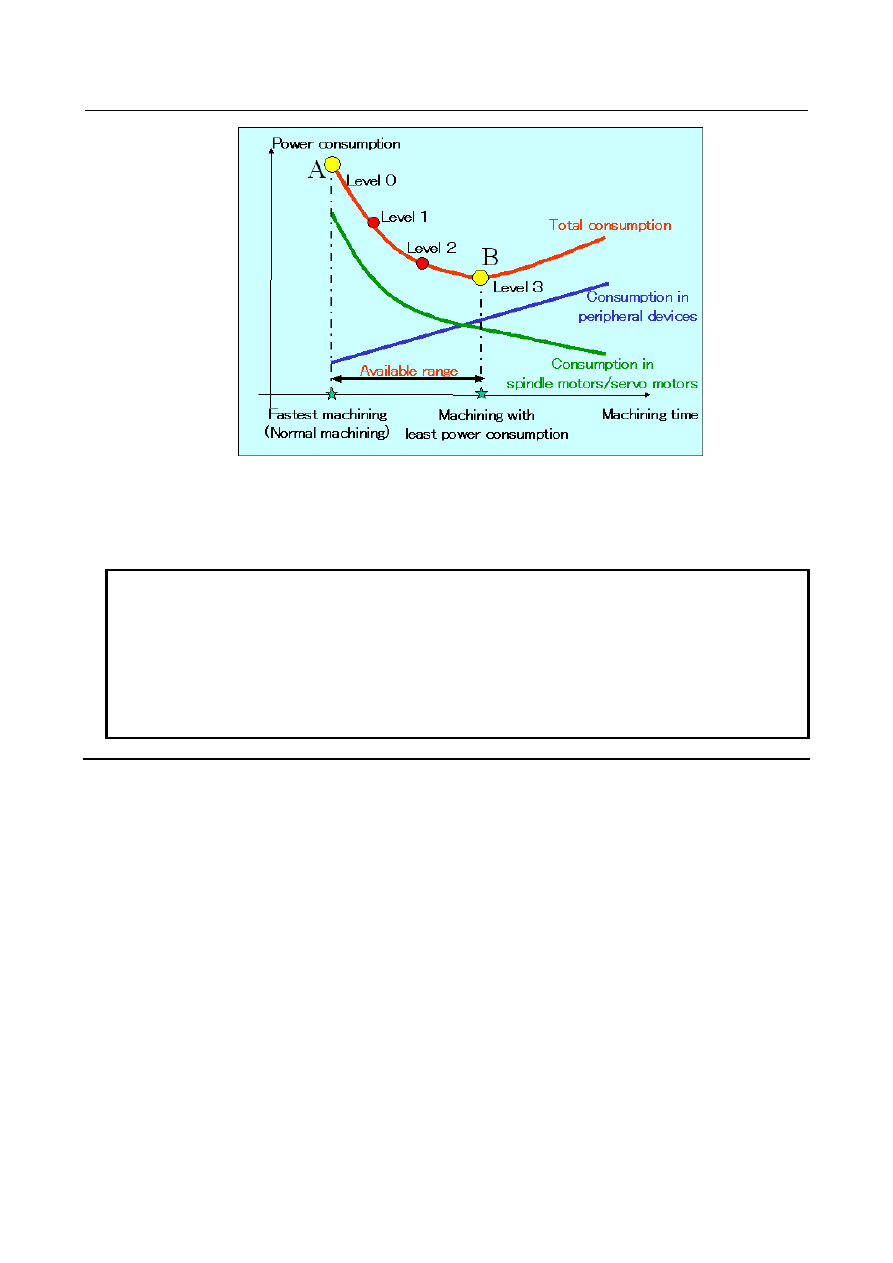

Fig. 13.1.22 (b) Power consumption vs. machining time


Therefore, selecting an Eco level provides both faster machining and less power machining.
By using this function, power consumption can be reduced effectively when, for example, there is enough
time to deadline or there is large difference in production time of each part in production line.


NOTE

1  This function can reduce power consumption in spindles only at

acceleration/deceleration. Power consumption during cutting does not change
even if the selected Eco level changes. Therefore, the effect of eco-machining
may get smaller for machining with less acceleration/deceleration of spindles.

2  Power consumption of a spindle motor may fluctuate depending on the

conditions of the motor temperature and the power supply voltage even though
the motor runs in the same operation.



Setting Overview

Three settings listed below are required before using this function.
-

Setting to obtain power consumption in spindle and servo motors

-

Setting to obtain power consumption in peripheral devices

-

Setting to decide the point of the least power consumption



Obtaining power consumption in spindle and servo motors

Since power consumption in spindle and servo motors referred in this function is obtained by Power
consumption monitor, settings for the function are required.
Refer to Operator’s Manual (Common to Lathe System/Machining Center System) (B-64694EN) for
detail.


Obtaining power consumption in peripheral devices

Some settings are needed to obtain power consumption in peripheral devices such as oil pressure pumps,
illuminations and so on.
Power consumption in peripheral devices can be calculated by average power and operating time of each
device.
These settings are performed on Power consumption setting screen.
Refer to Operator’s Manual (Common to Lathe System/Machining Center System) (B-64694EN) for
detailed operations on the screen.
