FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 184

9. AUXILIARY FUNCTION





B-64693EN-1/01

- 1426 -

2.

When a command with a decimal point or a negative command is enabled



(When bit 0 (AUP) of parameter No. 3450 is set to 1)




When the desktop calculator decimal point setting is not specified (when bit 0 (DPI) of parameter
No. 3401 is set to 0), if the second auxiliary function with no decimal point is specified, the
specified value is output on the code signals as is.



Example:



Specified value

Output value



B10



10




When desktop calculator decimal point input is specified (when bit 0 (DPI) of parameter No. 3401 is
set to 1), if the second auxiliary function with no decimal point is specified, the specified value
multiplied by a magnification is output on the code signals. (Magnifications are shown in Table 9.1
(a).)



Example:



Specified value

Output value



B10



10000

(When metric input is used and the reference axis is IS-B. The

magnification is 1000.)




When the second auxiliary function with a decimal point is specified, the specified value multiplied
by a magnification is output to the code signals. (Magnifications are shown in Table 9.1 (a).)



Example:



Specified value

Output value



B10.



10000

(When metric input is used and the reference axis is IS-B. The

magnification is 1000.)



B0.123



1230

(When inch input is used, the reference axis is IS-B, and parameter

AUX is set to 1. The magnification is 10000.)




The magnification is determined as shown below (Table 9.1 (a)) according to the setting unit of the
reference axis (specified by parameter No. 1031) and bit 0 (AUX) of parameter No. 3405.



Table 9.1 (a) Magnifications for an output value when the second auxiliary function with a decimal point is

specified for desktop calculator decimal point input

Setting unit

Parameter

AUX = 0

Parameter

AUX = 1

Metric input system

Reference axis: IS-A

100

×



100

×



Reference axis: IS-B

1000

×



1000

×



Reference axis: IS-C

10000

×



10000

×



Inch input system

Reference axis: IS-A

100

×



1000

×



Reference axis: IS-B

1000

×



10000

×



Reference axis: IS-C

10000

×



100000

×





  CAUTION



If a decimal fraction remains after multiplying the specified value with a decimal
point by a magnitude in Table 9.1 (a), the fraction is truncated.



Example:

Specified value  Output value
B0.12345

1234 (When inch input is used, the reference axis is IS-B, and
parameter AUX is set to 1. The magnification is 10000.)



B-64693EN-1/01





9. AUXILIARY FUNCTION



- 1427 -

NOTE



If the number of digits of the specified value exceeds the allowable number of
digits (set by parameter No. 3033), alarm PS0003 is issued.



When the specified value is multiplied by a magnitude in Table 9.1 (a), the
allowable number of digits must be set for the resultant value.



Basic procedure

The following signals (Table  9.1  (b))  are used with these functions. (For details of the spindle-speed
function and tool function, see Chapters “SPINDLE SPEED FUNCTION” and “TOOL FUNCTION”.)


Table 9.1 (b)

Function



Program

address



Output signal

Input signal

Code signal  Strobe signal  Distribution end signal  Completion signal

Auxiliary function

M

M00 to M31

MF

DEN

FIN

Spindle speed
function

S

S00 to S31

SF





Tool function

T

T00 to T31

TF





2nd auxiliary function

B

B00 to B31

BF






Each function uses different program addresses and different signals, but they all input and output signals
in the same way, as described below. (A sample procedure for the auxiliary function is described below.
The procedures for the spindle  speed  function, tool function, and 2nd auxiliary function, are obtained
simply by substituting S, T, or B in place of M.)

<1>  Suppose that Mxxx is specified in a program.

For xxx, the number of specifiable digits is specified in parameters  Nos. 3030 to 3033 for each
function. If a specified value exceeds the maximum digits, an alarm may be issued.

<2>  Code signal M00 to M31 is sent to machine interface. After period TMF, specified in parameter No.

3010 (standard value: 16 msec), the strobe signal MF is set to 1. The code signal is the binary
representation of the programmed value xxx.(*1) If a move, dwell, spindle, or other function is
specified in the same block as the auxiliary function, the execution of the other function is started
when the code signal of the auxiliary function is sent.

<3>  When the strobe signal is set to 1, read the code signal and perform the corresponding operation on

the PMC side.

<4>  To execute an operation after the completion of the move, dwell or other function specified in the

block, wait until distribution end signal DEN is set to 1.

<5>  Upon completion of the operation, set completion signal FIN to 1 on the PMC side. The completion

signal is used by the auxiliary function, spindle function, tool function, 2nd auxiliary function,
external operation function described later, and other functions. If any of these functions are
executed simultaneously, the completion signal must be set to 1 upon completion of all the
functions.

<6>  If the completion signal remains set to 1 for longer than period TFIN, specified in parameter No.

3011 (standard value: 16 msec), the CNC sets the strobe signal to 0 and reports that the completion
signal has been received.

<7>  When the strobe signal is set to 0, set the completion signal to 0 in the PMC.
<8>  When the completion signal is set to 0, the CNC sets all code signals to 0 and completes all

sequences of the auxiliary function.(*2)

<9>  Once all other commands in the same block have been completed, the CNC executes the next block.

(*1)  When the tool function is executed, the programmed tool number is sent as the code signal

(lathe series).

(*2)  When the spindle-speed function, tool function, or 2nd auxiliary function is executed, the code

signal is maintained until a new code for the corresponding function is specified.

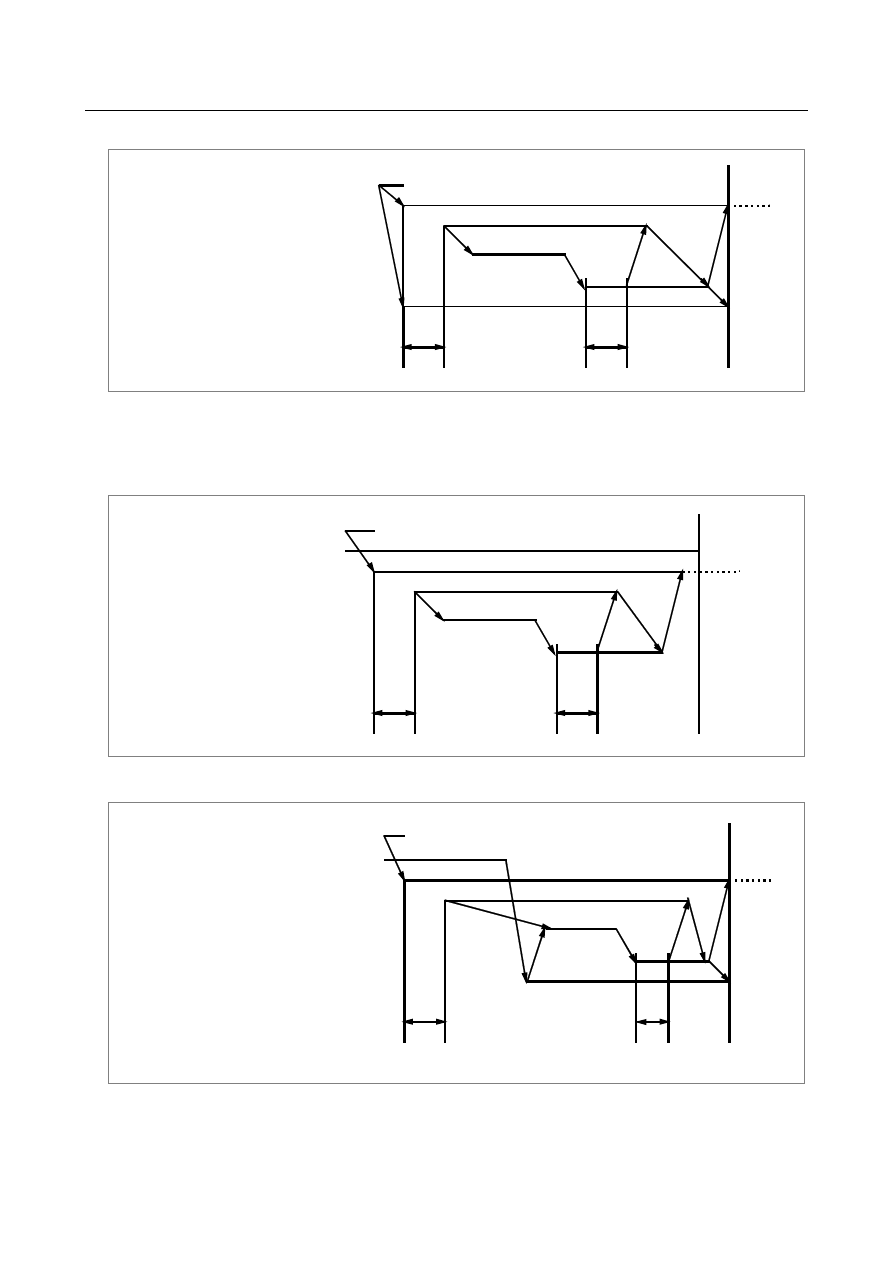

The timing diagram is shown below (Fig. 9.1 ):


9. AUXILIARY FUNCTION





B-64693EN-1/01

- 1428 -

Example 1    Single auxiliary function specified in a block



<1><2> <3>                  <5>      <6>    <7><8><9>



(*2)



TMF



TFIN



M command (independent)

Mxxx

Code signals



M00 to M31

Strobe signals



MF

PMC side action

End signal



FIN

Distribution end signals

DEN



Fig. 9.1



Example 2    Move command and auxiliary function in the same block
  a) Execution of a auxiliary function without waiting for move command

completion



<1><2> <3>                   <5>     <6>   <7><8>  <9>



(*2)



TMF



TFIN



M command

Mxxx

Move command

Code signals

M00 to M31

Strobe signal

MF

PMC side action

End signal

FIN

Distribution end signal  DEN





  b) Execution of a auxiliary function after move command completion

<1> <2>  <3>         <4>          <5>    <6><7><8> <9>

(*2)

TMF

TFIN

M command

Mxx

Move command

Code signals

M00 to M31

Strobe signal

MF

PMC side action

End signal

FIN

Distribution end signals DEN





B-64693EN-1/01





9. AUXILIARY FUNCTION



- 1429 -

Signal

End signal FIN<Gn004.3>

  [Classification]  Input signal


[Function]  This signal reports the completion of a auxiliary function, spindle function, tool function,

2nd auxiliary function, or external operation function.



[Operation]  For the control unit operation and procedure when this signal goes “1”, see the

description of "Basic procedure" above.
The FIN signal must remain “1” for a certain time (TFIN, which is set by a parameter No.
3011) or longer. The FIN signal driven “1” is ignored if the FIN signal goes “0” before
TFIN elapses.



  CAUTION



Only one end signal is used for all functions above. The end signal
must go “1” after all functions are completed.



2nd auxiliary function end signal BFIN<Gn005.7>

  [Classification]  Input signal


[Function]  This signal reports the completion of a 2nd auxiliary function using the high-speed

M/S/T/B interface.



[Operation]  For the control unit operation and procedure when this signal goes “1”, see the

description of "Basic procedure" above.



Distribution end signal DEN<Fn001.3>

  [Classification]  Output signal


[Function]  These signals report that all commands (such as move commands and dwell) are

completed except those auxiliary functions, spindle functions, 2nd auxiliary functions
tool functions, and so forth that are contained in the same block and have been sent to the
PMC. They also report that the end signal from the PMC is being awaited.



[Output cond.]  The DEN signal turns to “1” when:

-

Waiting for the completion of auxiliary functions, spindle functions, tool functions,
and  2nd auxiliary functions,  and all other commands in the same block are
completed, and the current position is in the in-position.

The DEN signal turns to “0” when:
-

The execution of one block is completed



NOTE

1  Bit 5 (NCI) of parameter No. 1601 can specify, whether to only

check if an acceleration/deceleration delay is eliminated, or to
also check if a servo delay (error) has been reduced to within a
certain range.

2  When the high-speed MSTB interface is used, the distribution end

signal DEN may be set to “0” when the execution of one block is
completed. To do this, set bit 2 (CHM) of parameter No. 3002 to
1.



9. AUXILIARY FUNCTION





B-64693EN-1/01

- 1430 -

Decode M signals

DM00<Fn009.7>,DM01<Fn009.6>,DM02<Fn009.5>,DM30<Fn009.4>

  [Classification]  Output signal


[Function]  These signals report particular auxiliary functions are specified. The auxiliary functions

in a command program correspond to output signals as indicated below.



Command program

Output signal

M00
M01
M02
M30

DM00
DM01
DM02
DM30





[Output cond.]  A decode M signal goes “1” when:

-

The corresponding auxiliary  function is specified, and any move commands and
dwell commands specified in the same block are completed. These signals are not
output when the end signal of the auxiliary function is returned before completion of
such move commands and dwell commands.

A decode M signal goes “0” when:
-

The FIN signal goes “1”

-

Reset occurs



Auxiliary function code signals M00 to M31<Fn010 to Fn013>
Auxiliary function strobe signal MF<Fn007.0>

  [Classification]  Output signal


[Function]  These signals report the specification of auxiliary functions.



[Output cond.]  For the output conditions and procedure, see the description of "Basic procedure" above.



NOTE

1  The following auxiliary functions are only processed internally by

the control unit; they are not output to the PMC when programmed:

-  M98, M99, M198
-  M code that calls a sub program (parameters Nos. 6071 to

6079)

-  M code that calls a custom macro (parameters Nos. 6080 to

6089)

2  Decode signals as well as the code signals and strobe signal are

output for the auxiliary functions listed below.
M00, M01, M02, M30



Spindle function code signals S00 to S31<Fn022 to Fn025>
Spindle function strobe signal SF<Fn007.2>

  [Classification]  Output signal


[Function]  These signals report that spindle functions have been specified.



[Output cond.]  For the output conditions and procedure, see the description of "Basic procedure" above.



Tool function code signals T00 to T31<Fn026 to Fn029>
Tool function strobe signal TF<Fn007.3>

  [Classification]  Output signal


[Function]  These signals report that tool functions have been specified.



[Output cond.]  For the output conditions and procedure, see the description of "Basic procedure" above.



B-64693EN-1/01





9. AUXILIARY FUNCTION



- 1431 -

2nd auxiliary function code signals B00 to B31<Fn030 to Fn033>
2nd auxiliary function strobe signal  BF<Fn007.7>

  [Classification]  Output signal


[Function]  These signals report that second auxiliary functions have been specified.



[Output cond.]  For the output conditions and procedure, see the description of "Basic procedure" above.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn004











FIN









Gn005



BFIN





















#7

#6

#5

#4

#3

#2

#1

#0

Fn001











DEN









Fn007



BF







TF

SF



MF



Fn009



DM00

DM01

DM02

DM30











Fn010



M07

M06

M05

M04

M03

M02

M01

M00



Fn011



M15

M14

M13

M12

M11

M10

M09

M08



Fn012



M23

M22

M21

M20

M19

M18

M17

M16



Fn013



M31

M30

M29

M28

M27

M26

M25

M24



Fn022



S07

S06

S05

S04

S03

S02

S01

S00



Fn023



S15

S14

S13

S12

S11

S10

S09

S08



Fn024



S23

S22

S21

S20

S19

S18

S17

S16



Fn025



S31

S30

S29

S28

S27

S26

S25

S24



Fn026



T07

T06

T05

T04

T03

T02

T01

T00



Fn027



T15

T14

T13

T12

T11

T10

T09

T08



Fn028



T23

T22

T21

T20

T19

T18

T17

T16



Fn029



T31

T30

T29

T28

T27

T26

T25

T24



Fn030



B07

B06

B05

B04

B03

B02

B01

B00



Fn031



B15

B14

B13

B12

B11

B10

B09

B08



Fn032



B23

B22

B21

B20

B19

B18

B17

B16



Fn033



B31

B30

B29

B28

B27

B26

B25

B24



Parameter

3010



Time lag in strobe signals MF, SF, TF, and BF





[Input type]  Parameter input



[Data type]  Word path



[Unit of data]  msec

[Valid data range]  0 to 32767

The time required to send strobe signals MF,  SF,  TF,  and  BF after the M, S, T, and B
codes are sent, respectively.

9. AUXILIARY FUNCTION





B-64693EN-1/01

- 1432 -



M, S, T, B code



MF, SF, TF, BF signal



Delay time







NOTE



The time is counted in units of 8ms. If the set value is not a multiple
of eight, it is raised to the next multiple of eight



Example





When 30 is set, 32 ms is assumed.





When 0 is set, 8ms is assumed.



3011



Acceptable width of M, S, T, and B function completion signal (FIN)





[Input type]  Parameter input



[Data type]  Word path



[Unit of data]  msec

[Valid data range]  0 to 32767

Set the minimum signal width of the valid M, S, T, and B function completion signal
(FIN).



M, S, T, B code



MF, SF, TF, BF signal



FIN sigal



Ignored because shorter
than min. signal width



Valid because longer
than min. signal width





NOTE



The time is counted in units of 8ms. If the set value is not a multiple
of eight, it is raised to the next multiple of eight



Example





When 30 is set, 32 ms is assumed.





When 0 is set, 8ms is assumed.



3030



Allowable number of digits for the M code



3031



Allowable number of digits for the S code



3032



Allowable number of digits for the T code





[Input type]  Parameter input



[Data type]  Byte path

[Valid data range]  1 to 8

Set the allowable numbers of digits for the M, S, and T codes.
When 0 is set, the allowable number of digits is assumed to be 8.


B-64693EN-1/01





9. AUXILIARY FUNCTION



- 1433 -

3033



Allowable number of digits for the B code (second auxiliary function)





[Input type]  Parameter input



[Data type]  Byte path

[Valid data range]  1 to 8

Set the allowable number of digits for the second auxiliary function.
When 0 is set, the allowable number of digits is assumed to be 8.
To enable a decimal point to be specified, bit 0 (AUP) of parameter No. 3450 must be set
to 1. In this case, the allowable number of digits set in this parameter includes the number
of decimal places.
If a value exceeding the allowable number of digits is specified, the alarm PS0003 is
issued.






#7

#6

#5

#4

#3

#2

#1

#0

3401

















DPI





[Input type]  Parameter input



[Data type]  Bit path





#0  DPI

  When a decimal point is omitted in an address that can include a decimal point

0:

The least input increment is assumed. (Normal decimal point input)

1:

The unit of mm, inches, degree, or second is assumed. (Pocket  calculator type
decimal point input)







#7

#6

#5

#4

#3

#2

#1

#0

3404







M02

M30













[Input type]  Parameter input



[Data type]  Bit path





#4  M30

  When M30 is specified in a memory operation:

0:

M30 is sent to the machine, and the head of the program is automatically searched
for. So, when the ready signal FIN is  returned and a reset or reset and rewind
operation is not performed, the program is executed, starting from the beginning.

1:

M30 is sent to the machine, but the head of the program is not  searched for. (The
head of the program is searched for by the reset and rewind signal.)





#5  M02

  When M02 is specified in memory operation:

0:

M02 is sent to the machine, and the head of the program is automatically searched
for. So, when the end signal FIN is  returned and a reset or reset and rewind
operation is not performed, the program is executed, starting from the beginning.

1:

M02 is sent to the machine, but the head of the program is not  searched for. (The
head of the program is searched for by the reset and rewind signal.)







#7

#6

#5

#4

#3

#2

#1

#0

3405

















AUX





[Input type]  Parameter input



[Data type]  Bit path





#0  AUX

  When the second auxiliary function is specified in the calculator-type decimal point input

format or with a decimal point, the multiplication factor for a value output (onto the code
signal) relative to a specified value is such that:
