4. REFERENCE POSITION ESTABLISHMENT



B-64693EN-1/01



- 738 -



#6  RRFx

  When a reference position return command (G28) is specified, the rotation direction of an

absolute command for the rotary axis roll-over function follows:
0:

Up to the middle point, it depends on the setting of bit 1 (RAB) of parameter No.
1008. From the middle point to the origin, it depends on the setting of bit 5 (ZMI) of
parameter No. 1006.

1:

It depends on the setting of bit 1 (RAB) of parameter No. 1008.

When bit 1 (ALZ) of parameter No. 1007 is 1, reference position return is performed
using the same sequence as for manual reference position return.


NOTE



The setting of bit 6 (RRF) of parameter No. 1008 to 1 is valid when
all of the following conditions are met:
-  Rotary axis (A type) (Bit 0 (ROT) of parameter No. 1006 is set

to 1, bit 1 (ROS) of parameter No. 1006 is set to 0)

-  Roll-over is enabled (Bit 0 (ROA) of parameter No. 1008 is set

to 1)

-  The reference position has been established.







#7

#6

#5

#4

#3

#2

#1

#0

1015









ZRL













[Input type]  Parameter input



[Data type]  Bit path





#4  ZRL

  When a reference position  is  established, the tool  path from the middle point to the

reference position  and  machine  coordinate  positioning  (G53) in automatic  reference
position return (G28) or 2nd/3rd/4th reference position return (G30) are based on:
0:

Positioning of nonlinear interpolation type

1:

Positioning of linear interpolation type



NOTE



This parameter is valid when bit 1 (LRP) of parameter No. 1401 is
set to 1.



1240



Coordinate value of the reference position in the machine coordinate system



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm, inch, deg (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  9 digit of minimum unit of data (refer to standard parameter setting table (A))

(When the increment system is IS-B, -999999.999 to +999999.999)
Set the coordinate values of the reference position in the machine coordinate system.


B-64693EN-1/01



4. REFERENCE POSITION ESTABLISHMENT



- 739 -





#7

#6

#5

#4

#3

#2

#1

#0

1401















LRP







[Input type]  Parameter input



[Data type]  Bit path





#1  LRP

  Positioning (G00)

0:

Positioning is performed with non-linear type positioning so that the tool moves
along each axis independently at rapid traverse.

1:

Positioning is performed with linear interpolation so that the tool moves in a straight
line.

When using 3-dimensional coordinate system conversion, set this parameter to 1.






#7

#6

#5

#4

#3

#2

#1

#0

1614

















RNO





[Input type]  Parameter input



[Data type]  Bit path





#0  RNO

  When Automatic reference position return include the Cs axis for which no reference

position is established is specified,:
0:

Nano interpolation of all axes is invalid.

1:

Nano interpolation of all axes other than the Cs is valid.



Alarm and message

Number

Message

Description

PS0304

G28 IS COMMANDED WITHOUT
ZERO RETURN

Although a reference position was not set, an automatic return
to the reference position (G28) was commanded.

PS0305

INTERMEDIATE POSITION IS NOT
ASSIGNED

Although a G28 (automatic return to the reference position) or
G30 (return to the second, third, or fourth reference position)
command was not issued after power-up, G29 (return from the
reference position) was commanded.

DS0405

ZERO RETURN END NOT ON REF

The axis specified in automatic zero return was not at the
correct zero point when positioning was completed. The
position control system is in error.
A return to the reference position might not be performed
correctly because of an abnormality inside the CNC or servo
system.
Restart from a manual return to the reference position.



4. REFERENCE POSITION ESTABLISHMENT



B-64693EN-1/01



- 740 -

Caution

  CAUTION

1  If G28 is specified when the reference point is not established, traversing from

the intermediate point is performed in the same sequence as with manual
reference position return. In this case, the direction in which the tool moves from
the intermediate point is determine by the direction of reference position return
set by bit 5 (ZMIx) of parameter No. 1006, so the intermediate point must be a
position from which reference position return can be performed.

2  If G28 is specified when the machine is locked, the reference position return

complete signal is not set to 1.

3  When data is input in millimeters for an inch machine, the reference position

return complete signal may be set to 1 even when there is a difference from the
reference position by the minimum setting unit programmatically. This error
occurs because the least input increment is smaller than the least command
increment of the machine system.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Reference position return

CONNECTION MANUAL (FUNCTION) (This manual)

Linear interpolation type G28,G30,G53



4.4

2ND REFERENCE POSITION RETURN / 3RD, 4TH
REFERENCE POSITION RETURN

Overview

The G30 command positions the tool to the 2nd, 3rd, or 4th reference position, via the specified
intermediate point. It then sets the completion signal for 2nd, 3rd, or 4th reference position return to 1.

The 2nd, 3rd, or 4th reference position must be set in parameter No. 1241, 1242, or 1243 with coordinates
in the machine coordinate system.

On the tool path for return to the 2nd, 3rd, or 4th reference position (G30), the tool is moved to the
intermediate point or reference position at the rapid traverse rate for each axis.
Bit 1 (LRP) of parameter No. 1401 can be set to specify whether to use nonlinear interpolation
positioning or linear interpolation positioning for the tool path to the intermediate point during return to
the 2nd, 3rd, or 4th reference position (G30) in the same way as for automatic reference position return
(G28).
When bit 1 (LRP) of parameter No. 1401 is set to 1 to use linear interpolation positioning, bit 4 (ZRL) of
parameter No. 1015 can be set to use linear interpolation positioning for the tool path from the
intermediate point to the reference position during return to the 2nd, 3rd, or 4th reference position (G30).

Return to the 2nd, 3rd, or 4th reference position can be performed only after the reference position has
been established.


-

Restriction

There are restrictions when the following functions are used. Please refer to each function for detail.


- Plane conversion



- Machine lock



- Improvement of tool compensation for tool retract and recover



- Retrace



- In-position check disable signal

B-64693EN-1/01



4. REFERENCE POSITION ESTABLISHMENT



- 741 -



- Axis switching



- Superimposed control



- Electronic gear box



- Programmable mirror image



- Flexible synchronization control



- Tool functions of lathe system



- Normal direction control



- Compensation function



- Coordinate system rotation



- Cutter compensation and tool nose radius compensation



- Tool length compensation



M





- Scaling



Signal

Second reference position return end signals ZP21 to ZP28<Fn096>
Third reference position return end signals ZP31 to ZP38<Fn098>
Fourth reference position return end signals ZP41 to ZP48<Fn100>

    [Classification]  Output signal


  [Function]  The second, third, and fourth reference position end signals report the tool is at the

second, third, and fourth reference positions on a controlled axis.
A numeric character appended to the end of a signal represents a controlled axis number,
and a numeric character immediately following ZP represents a reference position
number.
Z P x y
x :  2 ..... Second reference position return

3 ..... Third reference position return
4 ..... Fourth reference position return


y :  1 ..... Return end signal for the first axis

2 ..... Return end signal for the second axis
3 ..... Return end signal for the third axis
:           :

    [Output cond.]  These signals turn to 1 when:

-

The second, third, or fourth reference position return (G30) is completed, and the
current position is in the in-position area.

These signals turn to 0 when:
-

The tool moved from the reference position.

-

An emergency stop is applied.

-

A servo alarm is raised.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Fn096



ZP28

ZP27

ZP26

ZP25

ZP24

ZP23

ZP22

ZP21



Fn098



ZP38

ZP37

ZP36

ZP35

ZP34

ZP33

ZP32

ZP31



Fn100



ZP48

ZP47

ZP46

ZP45

ZP44

ZP43

ZP42

ZP41



Parameter

1241



Coordinate value of the second reference position in the machine coordinate system



1242



Coordinate value of the third reference position in the machine coordinate system



4. REFERENCE POSITION ESTABLISHMENT



B-64693EN-1/01



- 742 -

1243



Coordinate value of the fourth reference position in the machine coordinate system





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm, inch, deg (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  9 digit of minimum unit of data (refer to standard parameter setting table (A))

(When the increment system is IS-B, -999999.999 to +999999.999)
Set the coordinate values of the second to fourth reference positions  in the machine
coordinate system.






#7

#6

#5

#4

#3

#2

#1

#0

1015









ZRL













[Input type]  Parameter input



[Data type]  Bit path





#4  ZRL

  When a reference position  is  established, the tool  path from the middle point to the

reference position  and  machine  coordinate  positioning  (G53) in automatic  reference
position return (G28) or 2nd/3rd/4th reference position return (G30) are based on:
0:

Positioning of nonlinear interpolation type

1:

Positioning of linear interpolation type



NOTE



This parameter is valid when bit 1 (LRP) of parameter No. 1401 is
set to 1.







#7

#6

#5

#4

#3

#2

#1

#0

1401















LRP







[Input type]  Parameter input



[Data type]  Bit path





#1  LRP

  Positioning (G00)

0:

Positioning is performed with non-linear type positioning so that the tool moves
along each axis independently at rapid traverse.

1:

Positioning is performed with linear interpolation so that the tool moves in a straight
line.

When using 3-dimensional coordinate system conversion, set this parameter to 1.


Alarm and message

Number

Message

Description

PS0046

ILLEGAL REFERENCE RETURN
COMMAND

A command for a return to the second, third or fourth reference
position is error. (The address P command is in error.)



B-64693EN-1/01



4. REFERENCE POSITION ESTABLISHMENT



- 743 -

Caution

  CAUTION

1  If the G30 command is issued in machine lock status, the completion signal for

2nd, 3rd, or 4th reference position return is not set to 1.

2  If millimeter input is selected for an inch-system machine, the completion signal

for 2nd, 3rd, or 4th reference position return may be set to 1, even when the
programmed tool position deviates from the 2nd, 3rd, or 4th reference position
by the least input increment. This is because the least input increment is smaller
than the least command increment for the machine.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Reference position



4.5

IN-POSITION CHECK DISABLE REFERENCE POSITION
RETURN

Overview

You can disable in-position check at a middle point and reference position by specifying G28.2 or G30.2
as a reference point return command.
Disabling the in-position check at the middle point and reference position reduces the cycle time.
Note that, if the G28.2 command causes reference position return at low speed, the in-position check is
disabled at the middle point but enabled at the reference position.
In the operations of and restrictions on reference position return, G28.2 and G30.2 are the same as G28
and G30, except for in-position check.


4. REFERENCE POSITION ESTABLISHMENT



B-64693EN-1/01



- 744 -

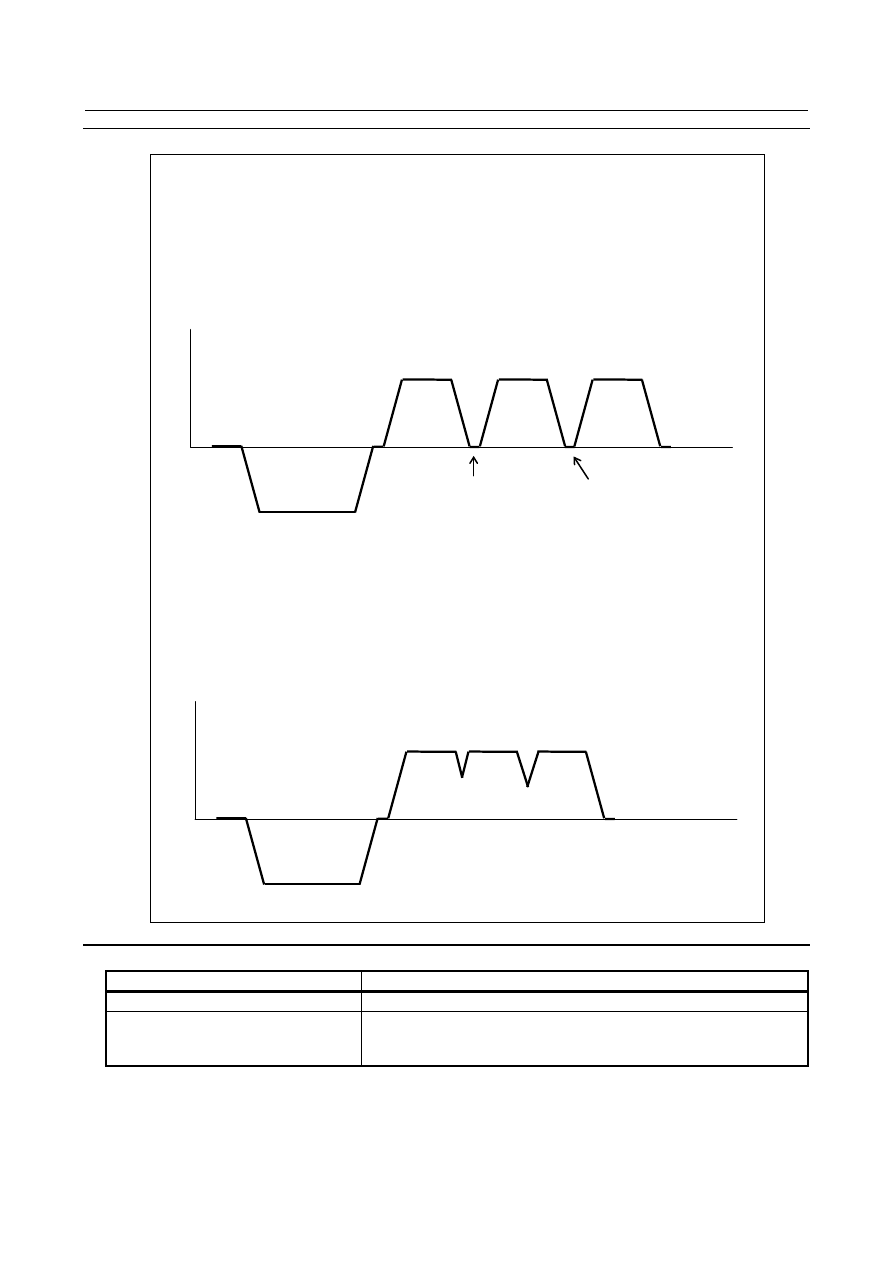

Example



(1) Reference position return by G28


O0002;



N10 G00 X-100.0;



N20 G28 X-50.0;



N30 G00 X50.0;



N40 M30;

NOTE) - The program is started at coordinate X = 0.0.


- The X-coordinate of the first reference position is 0.0.

(2) Reference position return by G28.2


O0003;



N10 G00 X-100.0;



N20 G28.2 X-50.0;



N30 G00 X50.0;



N40 M30;

NOTE) - The program is started at coordinate X = 0.0.


- The X-coordinate of the first reference position is 0.0.



In-position check at reference
position

In-position check at middle
point

N10

F

eedr

a

te



Time

N20
(Move to middle
point)

N20
(Move to reference
position)

N30

N10

F

eedr

a

te



Time

N20
(Move to
middle point)

N20
(Move to
reference
position)

N30





Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Reference position

CONNECTION MANUAL (FUNCTION)
(This manual)

-

Automatic reference position return and return from the reference
position

-

2nd reference position return / 3rd, 4th reference position return



B-64693EN-1/01



4. REFERENCE POSITION ESTABLISHMENT



- 745 -

4.6

REFERENCE POINT SETTING WITH MECHANICAL
STOPPER

Overview

This function automates the procedure of butting the tool against a mechanical stopper on an axis to set a
reference position. The purpose of this function is to eliminate the variations in reference position setting
that arise depending on the operator, and to minimize work required to make fine adjustments after
reference position setting.
Select the axis for which the reference position is to be set, then perform cycle start. Then, the following
operations are performed automatically:
1.

The torque (force) of the selected axis is reduced to make the butting feedrate constant, and the tool
is butted against the mechanical stopper. Then, the tool is withdrawn a parameter-set distance from
the mechanical stopper.

2.

Again, the torque (force) of the selected axis is reduced, and the tool is butted against the mechanical
stopper. Then, the tool is withdrawn a parameter-set distance from the mechanical stopper.

3.

The withdrawal point on the axis is set as the reference position.



Explanation

  -

Basic procedure for reference point setting with mechanical stopper

(1)  First, set the parameters required for reference point setting with mechanical stopper.

Bit 5 (ZMIx) of parameter No.1006 ...... Direction of reference position setting
Parameter No.7181 ................................ Withdrawal distance
Parameter No.7182 ................................ Reference position setting distance
Parameter No.7183 ................................ Butting feedrate 1
Parameter No.7184 ................................ Butting feedrate 2
Parameter No.7185 ................................ Withdrawal feedrate in reference position setting
Parameter No.7186 ................................ Torque limit (for 0% to 39%)
Parameter No.7187 ................................ Torque limit (for 0% to 100%)

(2)  Select manual reference position return mode.
(3)  By using a manual handle feed axis select signal  (HS1A to HS1E), select the axis on which the

reference position is to be set.

(4)  Perform cycle start.
This starts the cycle operation for reference position setting.


NOTE



To set the torque limit to more than 39%, set parameter No.7187.



  -

Cycle operation

When no reference position has been set, operations (A) to (E), below, are performed automatically to set
a reference position.




(A)  The tool is moved along a specified axis with a limited torque until it butts against the mechanical

stopper.
-

The tool is moved in the direction specified with bit 5 (ZMIx) of parameter No.1006,

-

At the feedrate specified with parameter No.7183,

-

At  the torque specified with parameter No.7186 or No.7187 (until the tool strikes the
mechanical stopper).
