FANUC MANUAL GUIDE i. Общее для токарной системы/системы центра. Руководство - часть 44

B-63874RU/06

ЦИКЛ

ОБРАБОТКИ

4.

ФРЕЗЕРОВКА

- 317 -

(a)

Траектория

движения

инструмента

Обработка

с

врезной

подачей

в

направлении

радиуса

инструмента

Обработка

с

врезной

подачей

в

направлении

оси

инструмента

Подход

Отвод

Срезается

контур

боковой

поверхности

профиля

обработки

.

Создается

следующая

траектория

движения

инструмента

.

<1>

Инструмент

перемещается

в

положение

над

начальной

точкой

подхода

.

<2>

Инструмент

перемещается

на

высоту

поверхности

резания

.

<3>

Инструмент

выполняет

резание

вдоль

контура

боковой

поверхности

профиля

обработки

.

Инструмент

выполняет

обработка

с

врезной

подачей

в

направ

-

лении

радиуса

инструмента

,

до

тех

пор

,

пока

не

будет

убран

допуск

резания

в

направлении

радиуса

инструмента

.

<4>

Шаги

<2>

и

<3>

повторяются

до

тех

пор

,

пока

не

будет

удален

допуск

резания

в

направлении

по

оси

инструмента

.

<5>

Инструмент

отводится

.

4.

ФРЕЗЕРОВКА

ЦИКЛ

ОБРАБОТКИ

B-63874RU/06

- 318 -

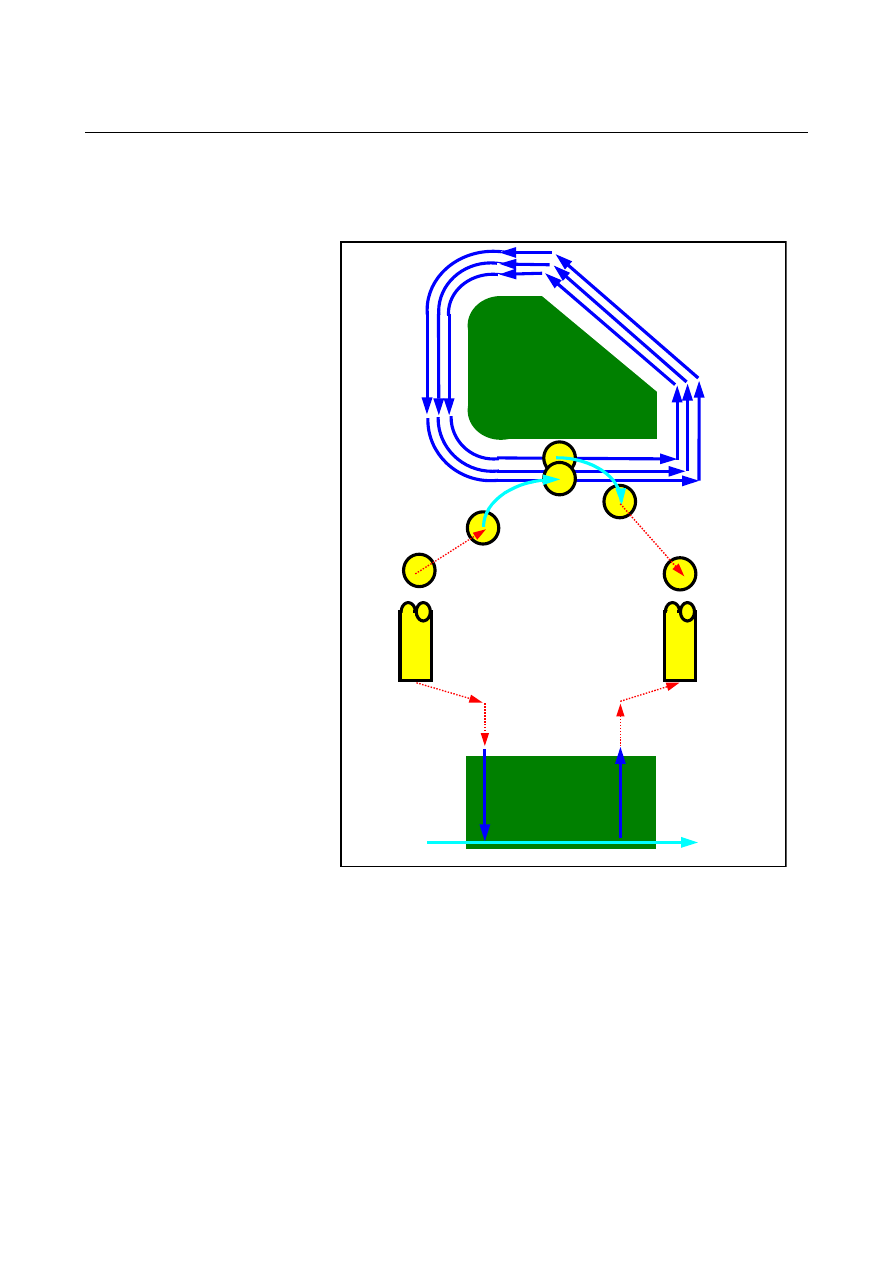

(i)

Подход

Первый

цикл

обработки

с

врезной

подачей

в

направлении

радиуса

инструмента

Зазор

Ct

в

направлении

оси

инструмента

Высота

верха

профиля

обработки

Ftm

Величина

для

Ft

срезания

в

первом

цикле

обработки

с

врезной

подачей

Ft

в

направлении

оси

инструмента

Начальная

точка

резания

Начальная

точка

подхода

<1>

Инструмент

перемещается

в

положение

"

высота

верхней

поверхности

профиля

обработки

+

зазор

(Ct)"

в

направлении

по

оси

инструмента

при

помощи

ускоренного

подвода

.

<2>

Инструмент

перемещается

в

положение

"

величина

для

срезания

в

первом

цикле

обработки

с

врезной

подачей

в

направлении

оси

инструмента

-

зазор

(Ct)

в

направлении

оси

инструмента

"

на

скорости

подачи

(Ftm),

заданной

для

перемещения

в

направлении

оси

инструмента

.

<3>

Инструмент

врезается

в

положении

"

величина

для

срезания

в

первом

цикле

обработки

с

врезной

подачей

в

направлении

оси

инструмента

"

на

скорости

подачи

(Ft),

заданной

для

резания

в

направлении

оси

инструмента

.

<4>

Инструмент

подходит

в

направлении

радиуса

инструмента

к

начальной

точке

первого

цикла

обработки

с

врезной

подачей

в

направлении

радиуса

инструмента

.

B-63874RU/06

ЦИКЛ

ОБРАБОТКИ

4.

ФРЕЗЕРОВКА

- 319 -

(ii)

Отвод

Зазор

(Ct)

в

направлении

оси

инструмента

Высота

верха

профиля

обработки

Ftm

<1>

Инструмент

перемещается

от

концевой

точки

подхода

в

поло

-

жение

"

высота

верхней

поверхности

профиля

обработки

-

зазор

(Ct)

в

направлении

оси

инструмента

"

на

скорости

подачи

(Ftm),

заданной

для

перемещения

в

направлении

оси

инструмента

.

(iii)

Обработка

с

врезной

подачей

в

направлении

радиуса

инструмента

Допуск

на

чистовую

обработку

в

направлении

радиуса

инструмента

Допуск

резания

в

направлении

радиуса

инструмента

Первый

цикл

обработки

с

врезной

подачей

Вторая

обработка

с

врезной

подачей

Третья

обработка

с

врезной

подачей

Величина

для

срезания

в

каждом

цикле

обработки

с

врезной

подачей

в

направлении

радиуса

инструмента

Отвод

от

стенки

в

конце

обработки

с

врезной

подачей

в

направлении

радиуса

инструмента

Скорость

подачи

Fr,

задаваемая

для

резьбонарезания

с

одной

режущей

кромкой

Скорость

подачи

Fd,

задаваемая

для

резьбонарезания

с

двумя

режущими

кромками

Начальная

и

концевая

точка

первого

цикла

обработки

с

врезной

подачей

(

в

этом

случае

они

совпадают

)

<1>

Инструмент

перемещается

для

резания

вдоль

контура

от

первой

начальной

точки

цикла

обработки

с

врезной

подачей

к

концевой

точке

на

скорости

подачи

(Fs),

заданной

для

резьбонарезания

с

одной

режущей

кромкой

.

<2>

Выполняется

подход

инструмента

следующим

способом

.

4.

ФРЕЗЕРОВКА

ЦИКЛ

ОБРАБОТКИ

B-63874RU/06

- 320 -

Если

начальная

точка

обработки

с

врезной

подачей

совпадает

с

концевой

точкой

обработки

с

врезной

подачей

:

Выполняется

прямой

подход

инструмента

к

следующей

начальной

точке

обработки

с

врезной

подачей

в

перпендикулярном

направлении

на

скорости

подачи

(Fd),

заданной

для

резьбонаре

-

зания

с

двумя

режущими

кромками

.

Если

начальная

точка

обработки

с

врезной

подачей

не

совпадает

с

концевой

точкой

обработки

с

врезной

подачей

:

Выполняется

подход

инструмента

к

второй

начальной

точке

обработки

с

врезной

подачей

.

<3>

Инструмент

перемещается

для

резания

вдоль

контура

профиля

обработки

на

скорости

подачи

(Fs),

заданной

для

резьбонарезания

с

одной

режущей

кромкой

.

<4>

Шаги

<2>

и

<3>

повторяются

до

тех

пор

,

пока

не

будет

удален

допуск

резания

(

допуск

резания

в

направлении

радиуса

инструмента

-

допуск

на

чистовую

обработку

).

<5>

Инструмент

отводится

.

(2)

Элементы

ввода

ВНЕШ

.

СТЕНКИ

(

ЧИСТ

.

ОБР

.

ОСН

.) (G1061)

Элементы

ввода

ВНУТР

.

СТЕНКИ

(

ЧИСТ

.

ОБР

.

ОСН

.) (G1065)

Элементы

ввода

ЧАСТ

. (

ЧИСТ

.

ОБР

.

ОСН

.) (G1069)

УСЛ

.

ИНСТР

.

Элемент

данных

Значение

D

ДИАМЕТР

ИНСТР

См

.

описание

для

черновой

обработки

: G1060.

УСЛ

.

РЕЗА

Элемент

данных

Значение

T

ТОЛЩИНА

НИЖН

.

Ч

.

См

.

описание

для

черновой

обработки

: G1060.

S

ТОЛЩИНА

СТОР

. -

K*

ВЕЛ

.

БОК

.

ЧИСТ

.

ОБР

. -

H*

ВЕЛ

.

ЧИСТ

.

ОБР

.

СНИЗУ

-

L

ГЛУБ

.

РЕЗА

РАДИУСА

-

F

СКОР

.

ПОД

.-

ЕДИН

.

РЕЗ

-

V

СКОР

.

ПОД

.-

ОБА

РЕЗА

-

E

СКОР

.

ПОДАЧИ

-

ОСЬ

-

ДЕТАЛ

.

Элемент

данных

Значение

W

РЕЗ

ВВ

/

РЕЗ

ВНИЗ

См

.

описание

для

черновой

обработки

: G1060.

C

ЗАЗОР

ОСИ

-

P

ТИП

ПОДХ

. -

R

РАД

./

РАССТ

.

ПОДХ

. -

A*

УГОЛ

ПОДХ

. -

Q

ТИП

ОТВОДА

-

X

РАД

./

РАССТ

.

ОТВОДА

-

Y*

УГОЛ

ОТВОДА

-

Z

ДВИЖЕНИЕ

ПОДХОДА

-

B-63874RU/06

ЦИКЛ

ОБРАБОТКИ

4.

ФРЕЗЕРОВКА

- 321 -

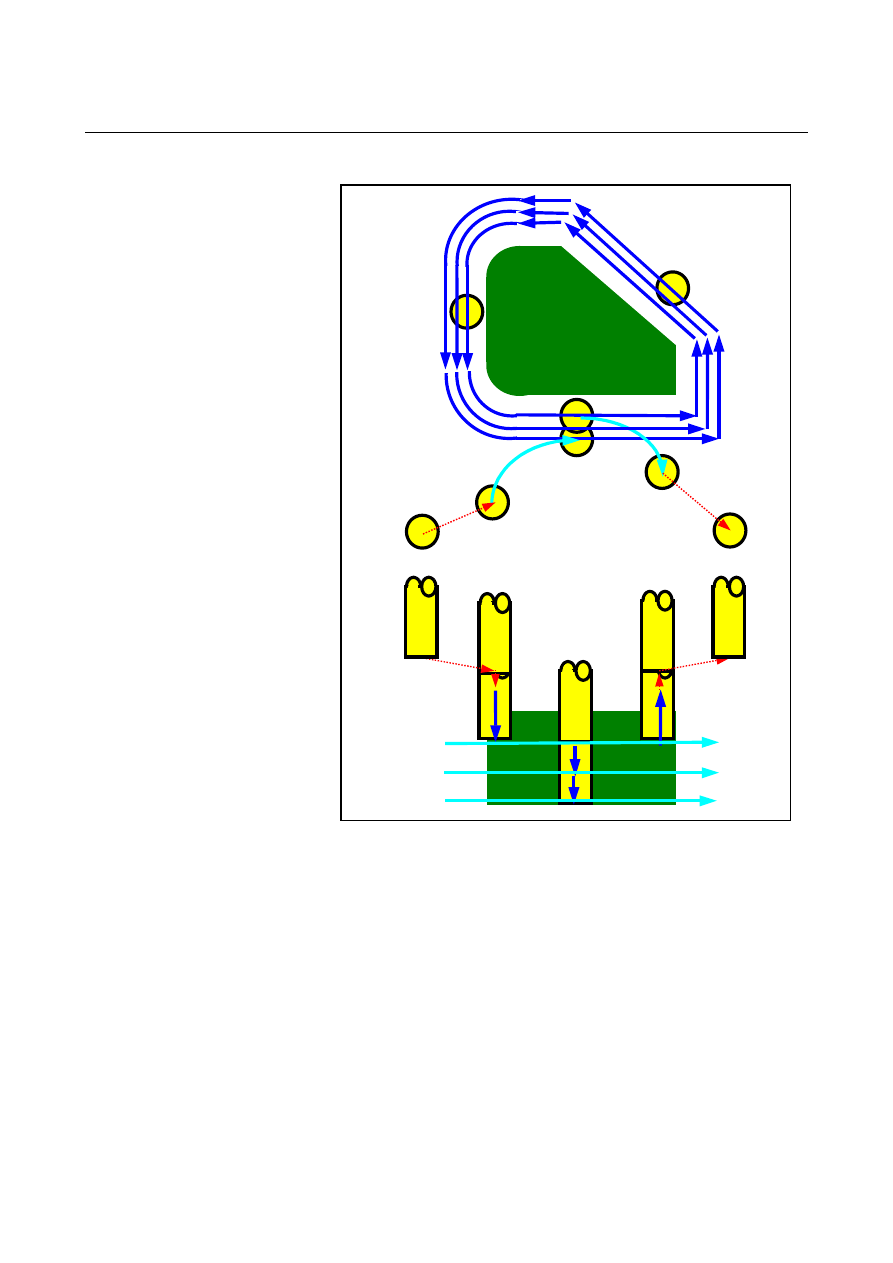

(a)

Траектория

движения

инструмента

Выполняется

чистовая

обработка

поверхности

основания

контура

боковой

поверхности

профиля

обработки

.

Создается

следующая

траектория

движения

инструмента

.

Обработка

с

врезной

подачей

в

направлении

радиуса

инструмента

Подход

Отвод

<1>

Выполняется

подход

инструмента

к

начальной

точке

подхода

профиля

обработки

.

<2>

Инструмент

перемещается

на

высоту

поверхности

основания

профиля

обработки

.

<3>

Инструмент

перемещается

для

резания

вдоль

контура

боковой

поверхности

профиля

обработки

.

Инструмент

выполняет

обработку

с

врезной

подачей

в

направ

-

лении

радиуса

инструмента

,

до

тех

пор

,

пока

не

будет

убран

допуск

резания

в

направлении

радиуса

инструмента

.

<4>

Инструмент

отводится

.

4.

ФРЕЗЕРОВКА

ЦИКЛ

ОБРАБОТКИ

B-63874RU/06

- 322 -

(i)

Подход

Первый

цикл

обработки

с

врезной

подачей

в

направлении

радиуса

инструмента

Начальная

точка

резания

Начальная

точка

подхода

Зазор

Ct

в

направлении

оси

инструмента

Высота

верха

профиля

обработки

Высота

основания

профиля

обработки

Ftm

Ft

<1>

Инструмент

перемещается

в

положение

"

высота

верхней

поверхности

профиля

обработки

+

зазор

(Ct)"

в

направлении

по

оси

инструмента

при

помощи

ускоренного

подвода

.

<2>

Инструмент

перемещается

в

положение

"

поверхность

основания

профиля

обработка

+

допуск

резания

(Vt)

в

направлении

оси

инструмента

+

зазор

(Ct)

в

направлении

оси

инструмента

"

на

скорости

подачи

(Ftm),

заданной

для

перемещения

в

направлении

оси

инструмента

.

<3>

Инструмент

перемещается

к

поверхности

основания

профиля

обработки

на

скорости

подачи

(Ft),

заданной

для

резания

в

направлении

оси

инструмента

.

<4>

Инструмент

подходит

в

направлении

радиуса

инструмента

к

начальной

точке

обработки

с

врезной

подачей

в

направлении

радиуса

инструмента

.

B-63874RU/06

ЦИКЛ

ОБРАБОТКИ

4.

ФРЕЗЕРОВКА

- 323 -

(ii)

Отвод

Зазор

Ct

в

направлении

оси

инструмента

Высота

верха

профиля

обработки

Ftm

<1>

Инструмент

перемещается

от

концевой

точки

подхода

в

положение

"

высота

верхнего

профиля

обработки

-

зазор

(Ct)

в

направлении

оси

инструмента

"

на

скорости

подачи

(Ftm),

заданной

для

перемещения

в

направлении

оси

инструмента

.

-

Обработка

с

врезной

подачей

в

направлении

радиуса

инструмента

Это

перемещение

аналогично

перемещению

для

обработки

контура

(

черновая

обработка

).

Для

получения

детальной

информации

см

.

описания

обработки

контура

(

черновая

обработка

).

(3)

Элементы

ввода

ВНЕШ

.

СТЕНКИ

(

ЧИСТ

.

ОБР

.

БОК

.

СТ

.) (G1062)

Элементы

ввода

ВНУТР

.

СТЕНКИ

(

ЧИСТ

.

ОБР

.

БОК

СТ

.) (G1066)

Элементы

ввода

ЧАСТ

. (

ЧИСТ

.

ОБР

.

БОК

СТ

.) (G1070)

УСЛ

.

ИНСТР

.

Элемент

данных

Значение

I

ТИП

ВВОДА

[

ВВОД

]

:

Прямой

ввод

значения

коррекции

на

режущий

инструмент

.

[

РЕФ

.]

:

Ввод

номера

коррекции

на

режущий

инструмент

для

считывания

значения

коррекции

на

режущий

инструмент

по

этому

номеру

.

D

ДИАМЕТР

ИНСТР

См

.

описание

для

черновой

обработки

: G1060.

M

НОМ

.

КОР

.

РЕЖ

.

И

-

Т

Номер

коррекции

на

режущий

инструмент

концев

.

фрезы

(

положительное

значение

)

Примечание

)

Этот

элемент

указывается

только

,

если

выбран

[

РЕФ

.]

для

ТИПА

ВВОДА

.

ПРИМЕЧАНИЕ

Вкладка

"

УСЛ

.

ИНСТР

."

не

активируется

,

если

бит

3 (CN3)

параметра

ном

. 27040 = 1.

УСЛ

.

РЕЗА

Элемент

данных

Значение

S

ТОЛЩИНА

СТОР

.

См

.

описание

для

черновой

обработки

: G1060.

K*

ВЕЛ

.

БОК

.

ЧИСТ

.

ОБР

. -

4.

ФРЕЗЕРОВКА

ЦИКЛ

ОБРАБОТКИ

B-63874RU/06

- 324 -

УСЛ

.

РЕЗА

Элемент

данных

Значение

B

НОМ

.

ЧИСТ

.

ОБР

.

Число

резов

для

чистовой

обработки

(

положительное

значение

)

Примечание

)

Глубина

каждого

реза

= (

прибавочная

толщина

боковой

стороны

)/(

число

резов

чистовой

обработки

)

F

СКОР

.

ПОД

.-

ЕДИН

.

РЕЗ

Скорость

подачи

применима

,

если

для

резания

используется

только

односторонний

участок

концевой

фрезы

.

Эта

скорость

подачи

используется

для

резания

в

операции

отвода

и

на

боковой

поверхности

,

отличной

от

исходного

резания

.

V

СКОР

.

ПОД

.-

ОБА

РЕЗА

-

E

СКОР

.

ПОДАЧИ

-

ОСЬ

-

ПРИМЕЧАНИЕ

Если

бит

4 (FSP)

параметра

ном

. 27002

установлен

на

1

для

возможности

установки

скорости

подачи

для

чистовой

обработки

боковой

поверхности

каждого

элемента

,

скорость

подачи

резания

,

обычно

установленная

на

"

СКОР

.

ПОД

.-

ЕДИН

.

РЕЗ

"

в

блоке

типа

обработки

,

задана

как

"

СКОР

.

ПОД

.

ЧИС

.

ОБ

.

БОК

.",

если

такая

установка

выполняется

.

ДЕТАЛ

.

Элемент

данных

Значение

W

РЕЗ

ВВ

/

РЕЗ

ВНИЗ

См

.

описание

для

черновой

обработки

: G1060.

C

ЗАЗОР

ОСИ

-

P

ТИП

ПОДХ

. -

R

РАД

./

РАССТ

.

ПОДХ

. -

A*

УГОЛ

ПОДХ

. -

Q

ТИП

ОТВОДА

-

X

РАД

./

РАССТ

.

ОТВОДА

-

Y*

УГОЛ

ОТВОДА

-

Z

ДВИЖЕНИЕ

ПОДХОДА

-

содержание .. 42 43 44 45 ..
