FANUC MANUAL GUIDE i. Общее для токарной системы/системы центра. Руководство - часть 31





B-63874RU/06



ЦИКЛ



ОБРАБОТКИ



2.

ЦИКЛ



ОБТОЧКИ





- 213 -

2.3

ПРОТОЧКА



КАНАВОК



ПРИ



ТОЧЕНИИ





2.3.1

Цикл



обработки





(1)

Элементы



ввода



для



черновой



обработки



внешней



поверхности



(G1130)



УСЛ

.

ИНСТР

.

Элемент



данных



Значение



R

РАДИУС



ВЕРШ



Радиус



вершины



инструмента



для



проточки



канавок

.

(

положительное



значение

)

B

ШИР

.

ИНСТР

.

Ширина



инструмента



для



проточки



канавок

 (

значение



радиуса

,

положительное



значение

)

J

ВЕРШ

.

ВООБРАЖ

.

ИНСТР

.

Положение



вершины



воображаемого



инструмента



для



проточки



канавок





ПРИМЕЧАНИЕ



1



Вкладка

 "

УСЛ

.

ИНСТР

."

активируется

,

если



бит

 0

(TLG)

параметра



ном

. 27102 = 1.

2



Обычно



оператор



устанавливает



вышеуказанные



данные



на



вкладке

 "

ДАННЫЕ



ИНСТ

."

в



окне



коррекции



на



инструмент

.

Поэтому



нет



необходимости



отображать



вкладку

 "

УСЛ

.

ИНСТР

."





УСЛ

.

РЕЗА



Элемент



данных



Значение



X

ТИП



ЧЕРН

.

ОБР

.

Этот



элемент



отображается

,

если



бит

 1 (GTY)

параметра



ном

. 27170

установлен



на

 1,

или



бит

 2 (LAY)

парам

.

ном

. 27170

установлен



на

 0.

[

ЦЕНТР

] :

Выполняется



черновая



обработка



для



одной



стороны



от



центра

,

затем



для



другой



стороны



от



центра

.

[

СЛОЙ

] :

Выполняется



черновая



обработка



для



каждого



слоя

.(*2)

[

ЗИГЗ

.] :

Выполняется



черновая



обработка



зигзагом

.(*1)

[

ОДН

.] :

Выполняется



черновая



обработка



в



одном



направлении

.(*1)

(*1)

Если



бит

 1 (GTY)

параметра



ном

. 27170

установлен



на

 1,

то



отображаются



эти



элементы



для



разрешения



проточки



канавок



при



точении



с



многофункциональным



инструментом

.

(*2)

Если



бит

 2 (LAY)

параметра



ном

. 27170

установлен



на

 0,

то



отображается



этот



элементы



для



разрешения



проточки



канавок



при



точении



для



каждого



слоя

.

C*

ВЕЛ

.

БОК

.

ЧИСТ

.

ОБР

.

Допуск



на



чистовую



обработку



для



боковых



поверхностей



канавки

.

Заготовка



рассматривается



как

 0. (

значение



радиуса

,

положительное



значение

)

D*

ВЕЛ

.

ЧИСТ

.

ОБР

.

СНИЗУ



Допуск



на



чистовую



обработку



для



основания



канавки

.

Заготовка



рассматривается



как

 0. (

значение



радиуса

,

положительное



значение

)

F

СКОР

.

ПОД

.

Скорость



подачи



для



резания



в



направлении



оси



инструмента



(

положительное



значение

)

W

СВР

.

ВЫВ



[

ПУСТО

]



:



Не



выполняется



периодический



вывод



сверла



в



резании



для



проточки



канавок

 (

исходное



значенение

).

[

СВРЛ

.

С



ВЫВ

]



:



Выполняется



периодический



вывод



сверла



в



резании



для



проточки



канавок

.

2.

ЦИКЛ



ОБТОЧКИ



ЦИКЛ



ОБРАБОТКИ



B-63874RU/06





- 214 -

УСЛ

.

РЕЗА



Элемент



данных



Значение



Q

ГЛ

.

РЕЗ

.

СВРЛ

.

С



ВЫВ



Глубина



реза



в



направлении



оси



инструмента



для



операции



с



периоди

-

ческим



выводом



сверла

 (

значение



радиуса

,

положительное



значение

)

Примечание

)



Этот



элемент



данных



указывается



только

,

если



выбран

 [

ВЫВ

]

для



ТИПА



ВВОДА

.

H

СТЕП

.

ГЛУБ

.

РЕЗА



Частота



изменения



для



глубины



реза

.

Задайте



частоту



изменения



в



шагах

 - 1%.

Вторая



глубина



реза



и



последующие



последовательно



умножаются



на



заданную



частоту



изменения

. (

от

 1

до

 200,

положительное



значение

) (

КОПИР

.)

U*

ВЕЛИЧ

.

ОТВОДА



Расстояние

,

на



которое



инструмент



отводится



от



поверхности



резания



после



каждого



реза



при



периодическом



выводе



сверла

.

(

значение



радиуса

,

положительное



значение

)  (

КОПИР

.)



ДЕТАЛ

.

Элемент



данных



Значение



L

ЗАЗОР



Расстояние



между



верхней



поверхностью



канавки

.

и



начальной



точкой



резания

 (

точка



подхода

)

в



направлении



оси

 Z (

значение



радиуса

,

положительное



значение

)

Примечание

)

При



ссылке



на



параметр



ном

. 27176 (

мин

.

значение



зажима

)

система



устанавливает



данные



в



качестве



исходного



значения

.

P

ВЫСТ

.

Время



задержки



применимое

,

когда



инструмент



достигает



основания



канавки

. (

в



сек

.,

положительное



значение

)  (

КОПИР

.)

Z

ДВИЖЕНИЕ



ПОДХОДА



[Z

→

X] :

Из



текущего



положения



в



точку



запуска



обработки



инструмент



перемещается



в



направлении



по



оси

 Z,

а



затем



по



оси

 X. (

исходное



значение

)

[X

→

Z] :

Из



текущего



положения



в



точку



запуска



обработки



инструмент



перемещается



в



направлении



по



оси

 Z,

а



затем



по



оси

 X.

[2

ОСИ

] :

Из



текущего



положения



в



точку



запуска



обработки



инструмент



перемещается



одновременно



в



направлении



по



оси

 X

и



по



оси

 Z.

S

ГЛ

.

РЕЗА



ДЛЯ



ШИР

.

Глубина



каждого



реза



в



направлении



ширины



оси



инструмента



для



проточки



канавок

 (

значение



радиуса

,

положительное



значение

)

(

КОПИР

.)

V*

ВЕЛИЧ

.

ОТВОДА



Расстояние

,

на



которое



инструмент



отводится



от



поверхности



резания



после



каждого



реза

.

Заготовка



рассматривается



как

 0.

(

значение



радиуса

,

положительное



значение

)

Примечание

)

При



ссылке



на



параметр



ном

. 27177 (

мин

.

значение



зажима

)

система



устанавливает



данные



в



качестве



исходного



значения

.

A

НАПРАВЛ

.

ГЛУБИНЫ



РЕЗ



Относительно



направления



резания



по



оси

 X,

[-X]



:



Резание



выполняетя



в



направлении

 -X.

[+X]



:



Резание



выполняетя



в



направлении

 +X.

Примечание

)

Этот



элемент



данных



активирован

,

если



бит

 0 (TC0)

парам

.

ном

. 27100 = 1. (

КОПИР

.)



B-63874RU/06



ЦИКЛ



ОБРАБОТКИ



2.

ЦИКЛ



ОБТОЧКИ





- 215 -

ПРИМЕЧАНИЕ





Если



соблюдаются



условия



с

 <1>

по

 <3>,

коррекция

,

выпол

-

няемая



при



создании



траектории



движения



инструмента

,

может



увеличить



радиус



дуги

,

вследствие



характеристик



коррекции

.

Если



радиус



дуги



превышает



разрешенное



значение



в



результате



коррекции

,

то



может



появится



сигнал



тревоги

 (PS003 "

СЛИШКОМ



МНОГО



ЦИФР

").

В



этом



случае



откорректируйте



значения



допуска



на



чистовую



обработку



для



предотвращения



сигнала



тревоги

.

<1>

Фигура



обточки



состоит



из



дуги



и



скругленного



угла

.

<2>

Допуск



на



чистовую



обработку



в



направлении



по



оси

 X

и



допуск



на



чистовую



обработку



в



направлении



по



оси

 Z

отличаются

.

<3>

Сумма



допуска



на



чистовую



обработку



и



значения



радиуса



вершины



инструмента



близко



значению



радиуса



дуги

.

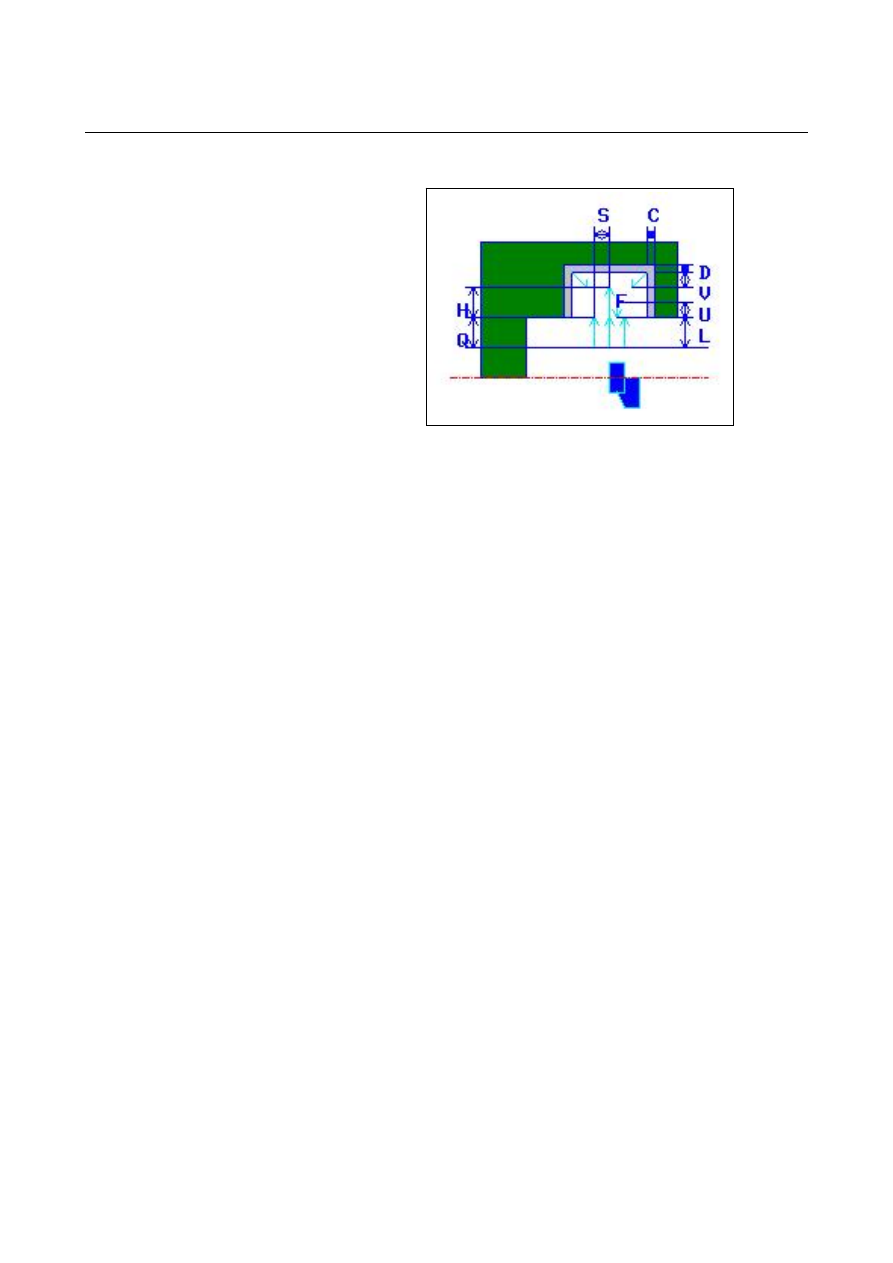

 (a)

Траектория



движения



инструмента




















<1>

Инструмент



перемещается



в



положение

  "

точка



начала



резания

 +

зазор

 (L, M)"

при



помощи



ускоренного



подвода

.

<2>

После



перемещения



к



центру



канавки

 (

в



направлении



по



оси

 Z)

на



ускоренном



подводе



инструмент



выполняет



резание



в



направлении



оси

 X

на



скорости



подачи

 (F),

заданной



для



направления



резания

.

Если



задается



сверление



с



периодичес

-

ким



выводом



сверла

,

инструмент



выполняет



резание



заданной



величины



сверления



с



периодическим



выводом



сверла



с



отводами



в



направлении



по



оси

 +X

между



циклами



сверления



с



периодическим



выводом



сверла

.

<3>

Когда



инструмент



достигает



основания



канавки

  (

но



при



допуске



на



чистовую



обработку

)

в



направлении



по



оси

 X,

инструмент



отводится



в



направлении



по



оси

 +X,

смещается



на



величину



начала



резания



по



ширине



в



направлении



по



оси



-Z,

и



затем



выполняет



резание



в



направлении



по



оси

 X.

<4>

После



шаг

 <3>

повторяется



до



тех



пор

,

пока



не



будет



достигнута



одна



стенка



канавки

,

и



инструмент



не



начнет



резание



другой



стенки

.

<5>

После



того

,

как



нарезаны



все



участки

,

инструмент



перемеща

-

ется



в



положение

  "

положение



точки



начала



резания

 +

зазор



(L)"

в



направлении



по



оси

 X

со



скоростью



ускоренного



подвода

.



2.

ЦИКЛ



ОБТОЧКИ



ЦИКЛ



ОБРАБОТКИ



B-63874RU/06





- 216 -

 (b)

Движение



обработки



при



использовании



многофункционального



инструмента























F1 :

Скорость



подачи



в



направлении



глубины



F2 :

Скорость



подачи



в



направлении



ширины



D :

Шир

.

канавки



Q :

Глубина



реза



при



сверлении



с



периодическим



выводом



сверла

 (

в



направлении



по



оси

 X)







Мин

.

глубина



реза



устанавливается



в



парам

.

ном

. 27178.

C* :

Допуск



на



чистовую



обработку



для



боковых



поверхностей





Для



прорисовки



многофункционального



инструмента



в



динами

-

ческом



моделировании



установите



следующие



параметры

:

Ном

. 27384#0 (VRP) :

Положение



режущей



кромки



многофунк

-

ционального



инструмента



в



динамическом



моделировании



Ном

. 27385

:

Длина



держателя



многофункционального



инструмента



в



динамическом



модели

-

ровании



Ном

. 27386

:

Ширина



держателя



многофункционального



инструмента



в



динамическом



моделировании





ГЛУБ

.

КАНАВКИ



Q

D

C*

F2

F1

ГЛУБ

.

КАНАВКИ



Q

D

C*

F2

F1

(

Движение



многофункционального



(

Движение



многофункционального



B-63874RU/06



ЦИКЛ



ОБРАБОТКИ



2.

ЦИКЛ



ОБТОЧКИ





- 217 -

(2)

Элементы



ввода



для



черновой



обработки



внутрен

.

поверхности

 (G1310)



УСЛ

.

ИНСТР

.

Элемент



данных



Значение



R

РАДИУС



ВЕРШ



См

.

описание



черновой



обработки



внешней



поверхности

:

G1130.

B

ШИР

.

ИНСТР

. -

J

ВЕРШ

.

ВООБРАЖ

.

ИНСТР

. -



УСЛ

.

РЕЗА



Элемент



данных



Значение



X

ТИП



ЧЕРН

.

ОБР

.

См

.

описание



черновой



обработки



внешней



поверхности

:

G1130.

C*

ВЕЛ

.

БОК

.

ЧИСТ

.

ОБР

. -

D*

ВЕЛ

.

ЧИСТ

.

ОБР

.

СНИЗУ

 -

F

СКОР

.

ПОД

. -

W

СВР

.

ВЫВ

 -

Q

ГЛ

.

РЕЗ

.

СВРЛ

.

С



ВЫВ

 -

H

СТЕП

.

ГЛУБ

.

РЕЗА

 -

U*

ВЕЛИЧ

.

ОТВОДА

 -



ДЕТАЛ

.

Элемент



данных



Значение



L

ЗАЗОР



См

.

описание



черновой



обработки



внешней



поверхности

:

G1130.

P

ВЫСТ

. -

Z

ДВИЖЕНИЕ



ПОДХОДА



Изначально



устанавливает

 [X

→

Z].

S

ГЛ

.

РЕЗА



ДЛЯ



ШИР

. -

V*

ВЕЛИЧ

.

ОТВОДА

 -

A

НАПРАВЛ

.

ГЛУБИНЫ



РЕЗ

 -



2.

ЦИКЛ



ОБТОЧКИ



ЦИКЛ



ОБРАБОТКИ



B-63874RU/06





- 218 -

 (a)

Траектория



движения



инструмента

















<1>

Инструмент



перемещается



в



положение

  "

точка



начала



резания

 +

зазор

 (L, M)"

при



помощи



ускоренного



подвода

.

<2>

После



перемещения



к



центру



канавки

 (

в



направлении



по



оси

 Z)

на



ускоренном



подводе



инструмент



выполняет



резание



в



направлении



оси

 X

на



скорости



подачи

 (F),

заданной



для



направления



резания

.

Если



задается



сверление



с



периодическим



выводом



сверла

,

инструмент



выполняет



резание



заданной



величины



сверления



с



периодическим



выводом



сверла



с



отводами



в



направлении



по



оси

 -X

между



циклами



сверления



с



периодическим



выводом



сверла

.

<3>

Когда



инструмент



достигает



основания



канавки

  (

но



при



допуске



на



чистовую



обработку

)

в



направлении



по



оси

 X,

инструмент



отводится



в



направлении



по



оси

 -X,

смещается



на



величину



начала



резания



по



ширине



в



направлении



по



оси



-Z,

и



затем



выполняет



резание



в



направлении



по



оси

 X.

<4>

После



шаг

 <3>

повторяется



до



тех



пор

,

пока



не



будет



достигнута



одна



стенка



канавки

,

и



инструмент



не



начнет



резание



другой



стенки

.

<5>

После



того

,

как



нарезаны



все



участки



инструмент



переме

-

щается



в



положение

  "

положение



точки



начала



резания

 +

зазор

 (M)"

в



направлении



по



оси

 Z

со



скоростью



ускоренного



подвода

,

а



затем



удаляется



от



заготовки

.



B-63874RU/06



ЦИКЛ



ОБРАБОТКИ



2.

ЦИКЛ



ОБТОЧКИ





- 219 -

(3)

Элементы



ввода



для



черновой



обработки



торцевой



поверхности



(G1132)



УСЛ

.

ИНСТР

.

Элемент



данных



Значение



R

РАДИУС



ВЕРШ



См

.

описание



черновой



обработки



внешней



поверхности

:

G1130.

B

ШИР

.

ИНСТР

. -

J*

ВЕРШ

.

ВООБРАЖ

.

ИНСТР

. -



УСЛ

.

РЕЗА



Элемент



данных



Значение



X

ТИП



ЧЕРН

.

ОБР

.

См

.

описание



черновой



обработки



внешней



поверхности

:

G1130.

C*

ВЕЛ

.

БОК

.

ЧИСТ

.

ОБР

. -

D*

ВЕЛ

.

ЧИСТ

.

ОБР

.

СНИЗУ

 -

F

СКОР

.

ПОД

. -

W

СВР

.

ВЫВ

 -

Q

ГЛ

.

РЕЗ

.

СВРЛ

.

С



ВЫВ

 -

H

СТЕП

.

ГЛУБ

.

РЕЗА

 -

U*

ВЕЛИЧ

.

ОТВОДА

 -



ДЕТАЛ

.

Элемент



данных



Значение



L

ЗАЗОР



См

.

описание



черновой



обработки



внешней



поверхности

:

G1130.

P

ВЫСТ

. -

Z

ДВИЖЕНИЕ



ПОДХОДА

 -

S

ГЛ

.

РЕЗА



ДЛЯ



ШИР

. -

V*

ВЕЛИЧ

.

ОТВОДА

 -



2.

ЦИКЛ



ОБТОЧКИ



ЦИКЛ



ОБРАБОТКИ



B-63874RU/06





- 220 -

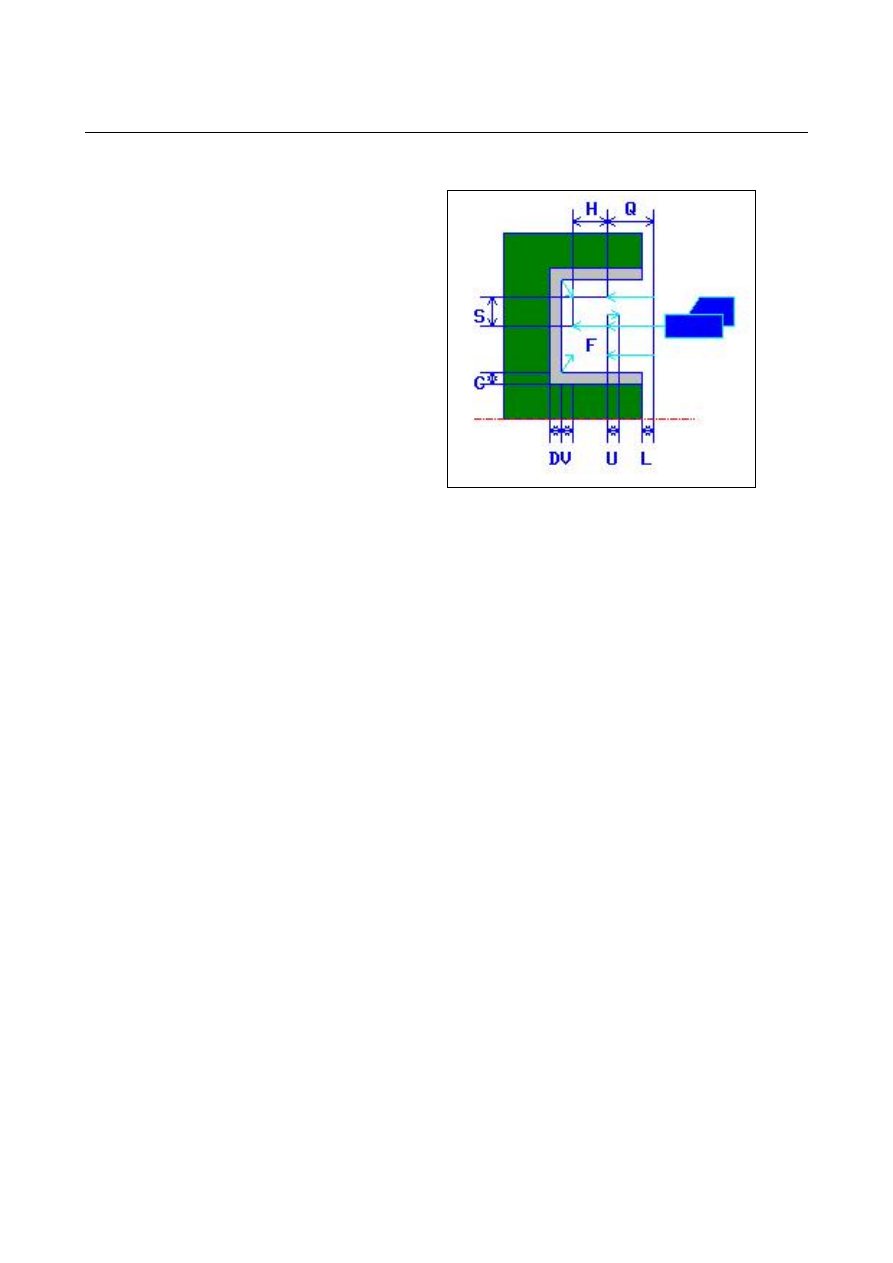

 (a)

Траектория



движения



инструмента





















<1>

Инструмент



перемещается



в



положение

  "

точка



начала



резания

 +

зазор

 (L, M)"

при



помощи



ускоренного



подвода

.

<2>

После



перемещения



к



центру



канавки

 (

в



направлении



по



оси



X)

на



ускоренном



подводе



инструмент



выполняет



резание



в



направлении



оси

 X

на



скорости



подачи

 (F),

заданной



для



направления



резания

.

Если



задается



сверление



с



периодическим



выводом



сверла

,

инструмент



выполняет



резание



заданной



величины



сверления



с



периодическим



выводом



сверла



с



отводами



в



направлении



по



оси

 +Z

между



циклами



сверления



с



периодическим



выводом



сверла

.

<3>

Когда



инструмент



достигает



основания



канавки

  (

но



при



допуске



на



чистовую



обработку

)

в



направлении



по



оси

 Z,

инструмент



отводится



в



направлении



по



оси

 +Z,

смещается



на



величину



начала



резания



по



ширине



в



направлении



по



оси



-X,

и



затем



выполняет



резание



в



направлении



по



оси

 Z.

<4>

После



шаг

 <3>

повторяется



до



тех



пор

,

пока



не



будет



достигнута



одна



стенка



канавки

,

и



инструмент



не



начнет



резание



другой



стенки

.

<5>

После



того

,

как



нарезаны



все



участки

,

инструмент



перемещается



в



положение

  "

положение



точки



начала



резания

 +

зазор

 (M)"

в



направлении



по



оси

 Z

со



скоростью



ускоренного



подвода

.

















содержание      ..     29      30      31      32     ..
