AutoCAD Architecture 2011. Руководство пользователя (глава 41-47)

то ...

Если ...

сколько ключевых заметок за один раз, удержи-
вайте нажатой клавишу

CTRL

все время, пока

ключевых заметок, вы-
бранных из базы данных

поочередно выбираете мышью ключевые замет-
ки. Данный метод можно неоднократно приме-
нять к различным группам внутри иерархиче-
ской структуры. После того, как все ключевые
заметки будут выбраны, нажмите "OK".

ПРИМЕЧАНИЕ

Если среди выбранных заметок находятся ключевые

заметки из баз данных, не относящихся к одной и той же групповой
иерархии, выводится подсказка о необходимости выбрать базу данных.
В итоговую легенду будут включены только ключевые заметки из этой
выбранной базы данных. Чтобы включить и другие ключевые заметки,
можно создать дополнительные легенды путем повторного
выполнения команды легенды ключевых заметок и указания других
баз данных.

Удаление ключевых заметок из легенды ключевых заметок

Чтобы удалить ключевые заметки из легенды ключевых заметок, можно
последовательно выбирать заметки и нажимать каждый раз

ENTER

. Аналогичным

образом можно выбирать и удалять стройки/ячейки, содержащие деления ключевых
заметок и имена групп.

Использование легенды ключевых заметок для
определения местоположения ключевых заметок

Данная процедура применяется для определения местоположения всех экземпляров
выбранной ключевой заметки листов или ссылок в чертеже, для которого создана
легенда ключевых заметок.

Выберите легенду ключевых заметок, щелкните правой кнопкой и
выберите "Выбор объектов"

➤

"Показать".

Установите курсор над строкой, содержащей ключевую заметку,
местоположение которой требуется определить.

Все экземпляры выбранной ключевой заметки высвечиваются в чертеже,
а в контекстном окне указателя отображается суммарное количество

Использование легенд ключевых заметок | 3899

экземпляров. Высвечиваются и включаются в подсчет только те
ключевые заметки, которые по типу совпадают с выбранной легендой
ключевых заметок (ссылок или листов).

Есть и другой вариант: нажмите

CTRL

и нажимайте мышью на строке

в легенде, увеличивая изображение до такой степени, чтобы его границы
охватывали все экземпляры выбранной ключевой заметки.

Редактирование стилей таблиц легенд ключевых заметок

В легендах ключевых заметок используются стили таблиц AutoCAD. Данная процедура
используется для редактирования имеющихся стилей таблиц.

Щелкните на вкладке "Главная"

➤

панели "Аннотации"

➤

"Стиль таблицы".

В списке "Стили" выберите стиль, который хотите отредактировать, и
нажмите "Изменить".

Измените настройки во вкладках "Данные", "Заголовки столбцов" и
"Заголовок" требуемым образом и нажмите "OK". Дополнительные
сведения о настройках стилей см. в разделе "Диалоговые окна новых
стилей и редактирования стилей таблиц" справочной системы AutoCAD.

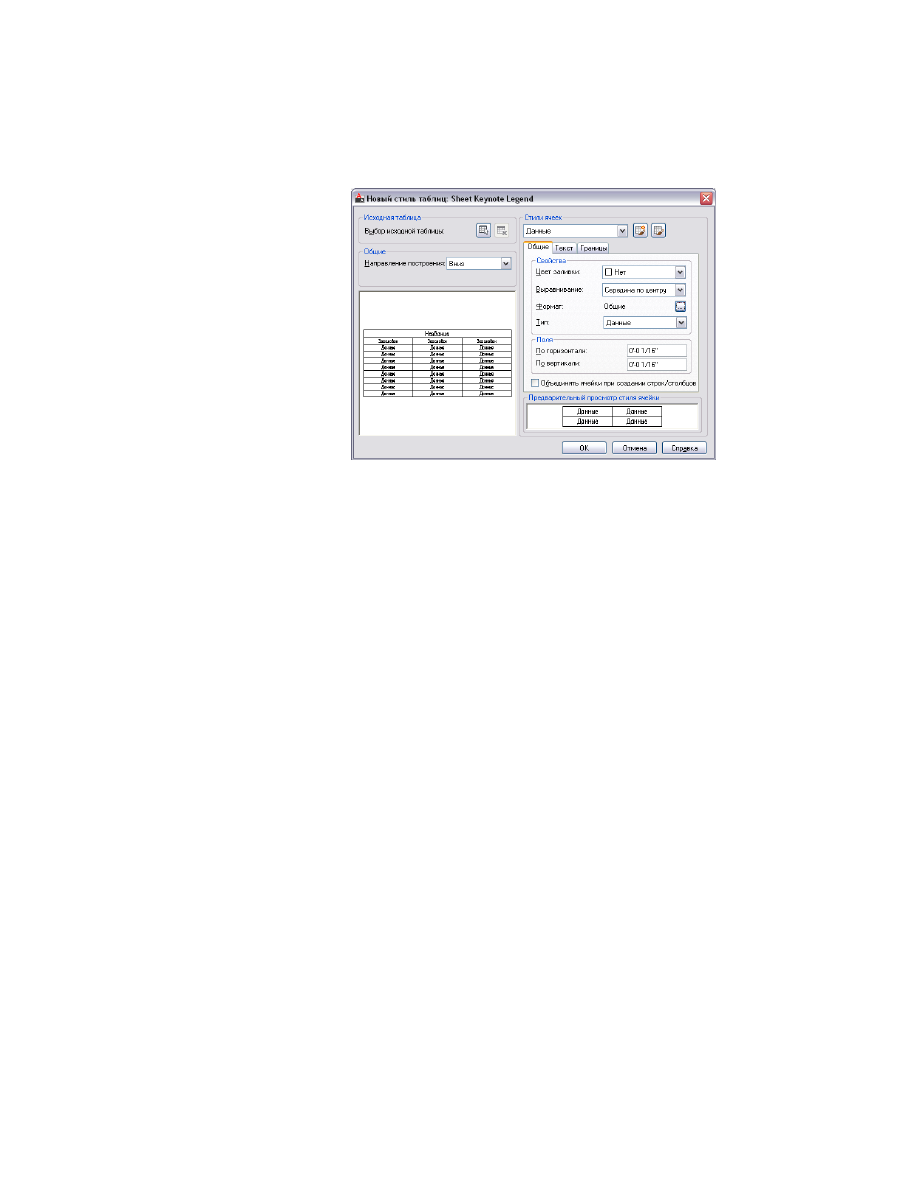

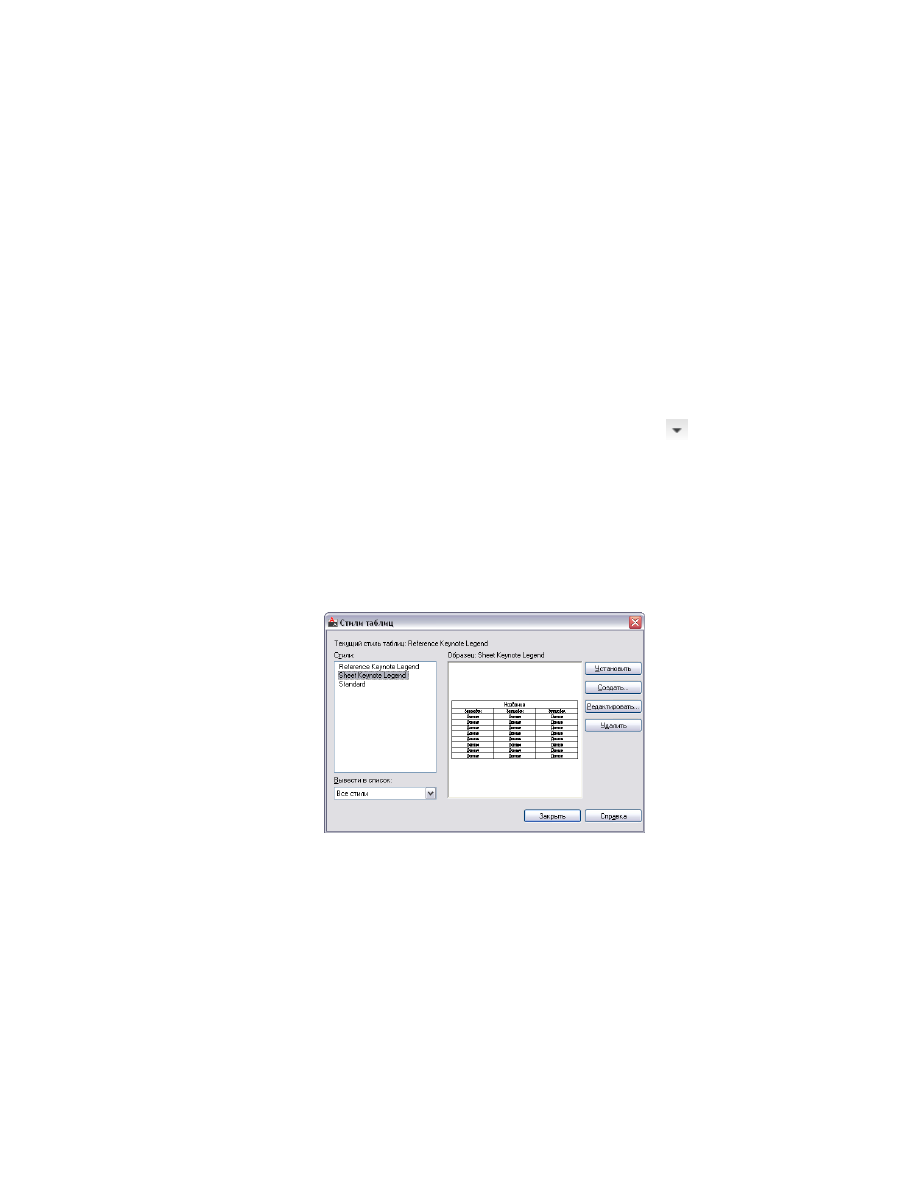

Диалоговые окна "Стиль таблицы" и "Изменение стиля таблицы"

3900 | Глава 47 Инструменты аннотаций и ключевых заметок

Просмотр и редактирование ключевых заметок в чертеже

В данном разделе описаны операции редактирования, которые могут быть выполнены
над ключевыми заметками после их вставки в чертеж.

Переназначение ключевой заметки

Данная процедура используется для изменения ключевой заметки таким образом,
чтобы в ней содержалась ссылка на другую ключевую заметку. Новая ключевая
заметка может быть получена или из той же базы данных, из которой была получена
исходная ключевая заметка, или из другой базы данных.

Выберите ключевую заметку, нажмите правую кнопку мыши и выберите
опцию "Переназначить ключевые заметки".

Выберите объект, к которому относится ключевая заметка, или нажмите

ENTER

, если ключевая заметка не применяется к конкретному объекту.

В диалоговом окне "Выбор ключевой заметки" выберите ключевую
заметку, которую хотите использовать, и нажмите "OK".

Новая ключевая заметка добавляется в чертеж вместо старой ключевой
заметки. Заметим, что изменение не отражается в легендах ключевых
заметок, содержащих исходные ключевые заметки. Если новая ключевая
заметка получена из той же базы данных, что и исходная ключевая
заметка, можно обновлять любые соответствующие легенды ключевых
заметок путем добавления или удаления отдельных записей. Однако,

Просмотр и редактирование ключевых заметок в чертеже | 3901

если задействованы различные базы данных, необходимо
регенерировать легенды ключевых заметок для каждой из них. В любом
случае, если выполнено достаточно большое количество переназначений
ключевой заметки, рекомендуется либо использовать опцию
"Переназначить" в контекстном меню легенды ключевых заметок, либо
регенерировать легенду ключевых заметок. См. разделы

Создание

легенды ключевых заметок

на стр. 3893 и

Повторный выбор ключевых

заметок для легенды ключевых заметок

на стр. 3896.

Редактирование ключевых заметок

Данная процедура используется для редактирования ключевой заметки после ее
вставки в чертеж. Отредактировать ключ или заметку напрямую нельзя, но можно
добавить текст перед ключевой заметки или после нее, воспользовавшись для этого
редактором многострочного текста, а можно изменить ключевую заметку или ее
формат через диалоговое окно "Поле".

Дважды щелкните на ключевой заметке, чтобы открыть редактор
многострочного текста.

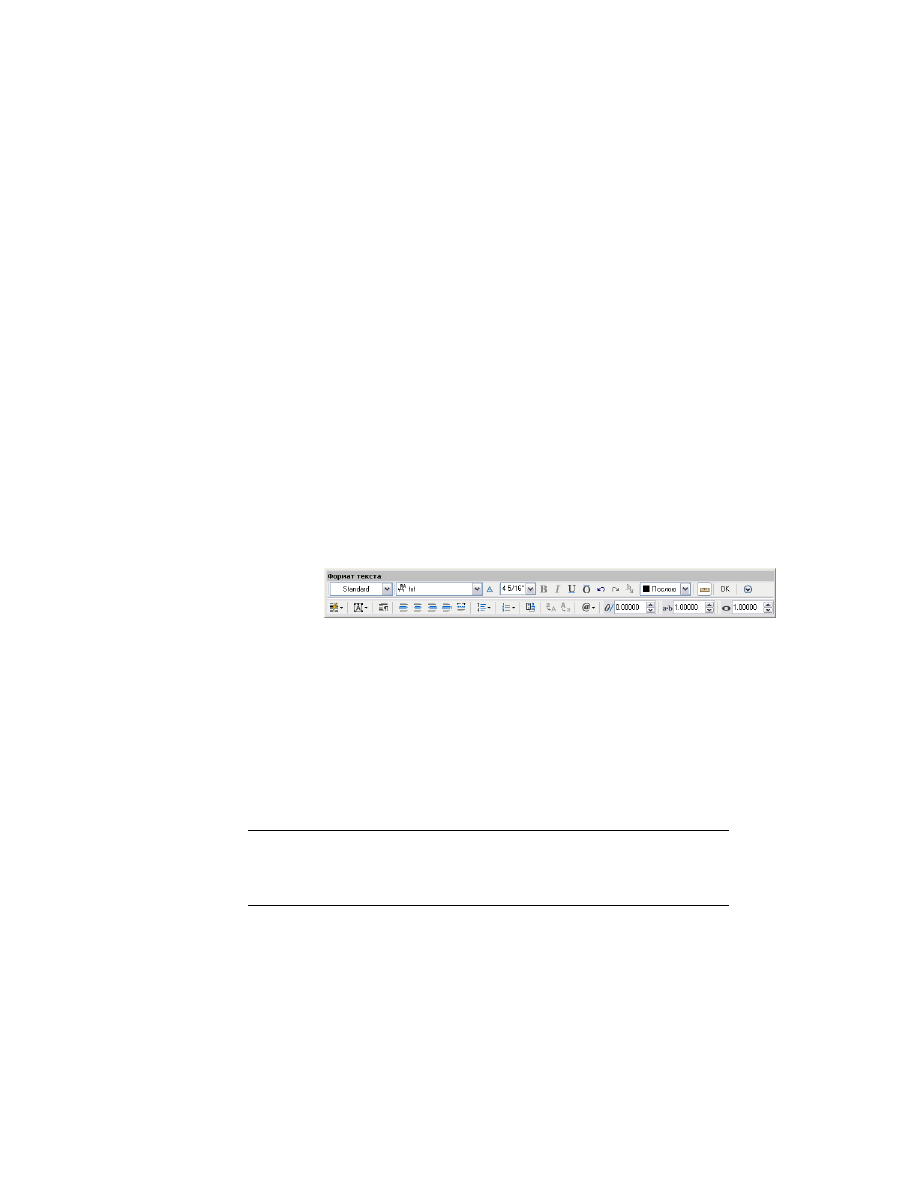

Редактор многострочного текста

Добавьте текст перед ключевой заметкой или после нее или дважды
щелкните на ключевой заметке, чтобы изменить формат, или укажите
другую ключевую заметку, используя для этого диалоговое окно "Поле"
(см.

Вставка или редактирование поля "AD-ключевые заметки"

на стр.

3883).

При необходимости нажмите "OK", чтобы закрыть диалоговое окно
"Поле".

Чтобы закрыть редактор многострочного текста и ввести в действие
внесенные изменения, нажмите "OK" на панели инструментов либо
щелкните в любом месте в области чертежа.

ПРИМЕЧАНИЕ

Можно также добавлять поля с автоматически обновляемым

содержимым (например, с указанием даты или времени или с другой информацией
о проекте) перед ключевой заметкой или после нее, нажав правую кнопку и выбрав
опцию "Добавление поля".

3902 | Глава 47 Инструменты аннотаций и ключевых заметок

Изменение форматов ключевых заметок

Ключевые заметки могут быть отображены на экране в трех форматах: только ключ,
только заметка или ключ и заметка. Если используются и ключи, и заметки, можно
указывать также типографские знаки, используемые для отделения ключа от заметки
(например, "ключ - заметка" или "ключ:заметка").

Форматы ключевых заметок можно изменять в пределах одного чертежа по
отдельности или сразу все. Например, может понадобиться, чтобы при записи
ключевой заметки в чертеж отображались и ключи, и заметки, а по окончании записи
- только ключи.

Изменение индивидуальных форматов ключевых заметок

Данная процедура используется для изменения формата ключевой заметки, уже
вставленной в чертеж.

Дважды щелкните на ключевой заметке, чтобы открыть редактор
многострочного текста.

В окне "Форматирование текста" нажмите правую кнопку на выбранной
ключевой заметке.

В диалоговом окне "Поле" проверьте, является ли текущей категорией
"Поля" категория "AD-ключевые заметки", и выберите формат ключевой
заметки среди имен "Полей". Если выбрана одна из опций "ключ и
заметка", можно выбрать опцию в закладке "Формат ключевой заметки".
Можно также, при необходимости, изменить настройку на вкладке
"Формат".

Просмотр и редактирование ключевых заметок в чертеже | 3903

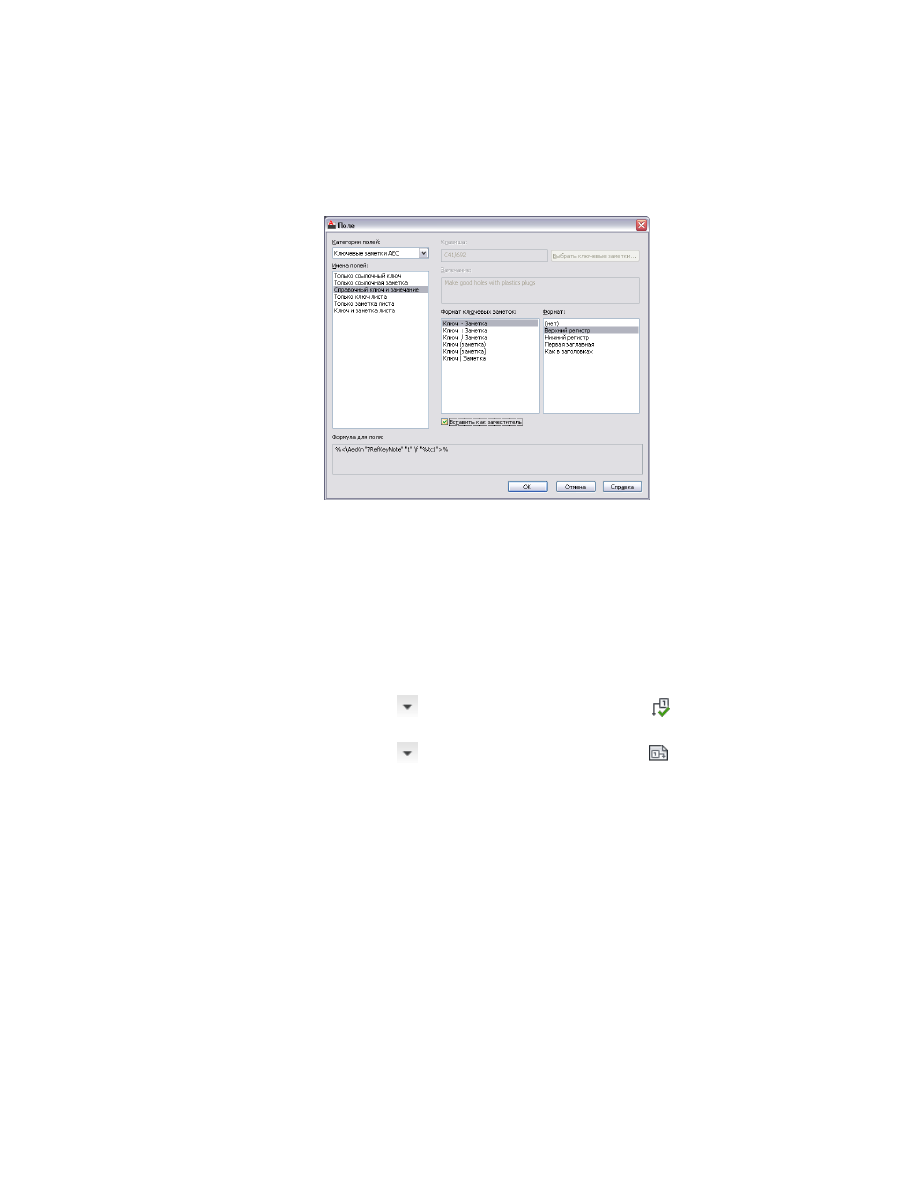

Опции формата ключевой заметки в диалоговом окне "Поле"

Дважды нажмите "OK".

Выбранная ключевая заметка будет заново отформатирована.

Глобальное изменение форматов ключевых заметок

Данная процедура используется для изменения формата всех ключевых заметок
данного типа (ссылок или листов) внутри чертежа.

Щелкните на вкладке "Аннотации"

➤

панели "Создание ключевых

заметок"

➤

"Легенда ключевых заметок ссылок"

. или

щелкните на вкладке "Аннотации"

➤

панели "Создание ключевых

заметок"

➤

"Легенда ключевых заметок листов"

В диалоговом окне "Выбор отображения ключевых заметок ссылок"
или "Выбор отображения ключевых заметок листов" выберите имя
"Поля". Если выбрана опция "Ключ и заметка", можно выбрать также
опцию для "Формата ключевых заметок". Настройку "Формат" можно
изменять независимо от выбора имени "Поля".

3904 | Глава 47 Инструменты аннотаций и ключевых заметок

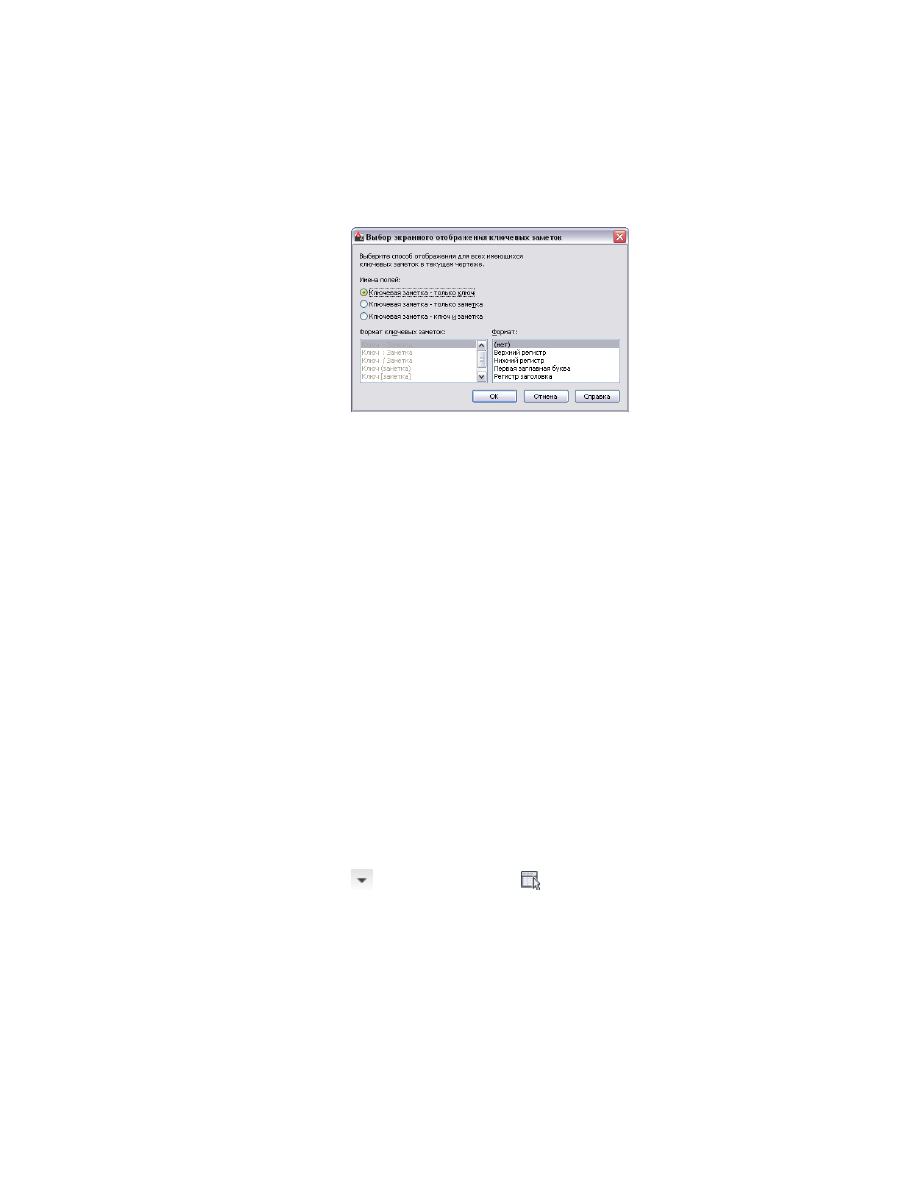

Диалоговое окно "Выбор экранного отображения ключевых заметок" (процедура работы
с окном для ключевых заметок листов аналогична этой)

Чтобы ввести в действие изменения формата для всех ключевых заметок
выбранного типа внутри чертежа, нажмите "OK".

Изменение баз данных для существующих ключевых
заметок

В функциональный набор записей ключевых заметок AutoCAD Architecture входит
инструмент, который позволяет осуществлять глобальную замену ссылок на базу
данных для существующих ключевых заметок внутри чертежа при условии, что одни
и те же ключи существуют и в базе данных, которой адресованы текущие ссылки, и
в той, которую пользователь хочет использовать вместо нее. Во время работы с
инструментом в нем идентифицируются все базы данных, к которым относятся
текущие ссылки для ключевых заметок, выбранных в чертеже, а затем на экран
выводятся запросы на идентификацию той базы данных, от которой следует
отключиться, и той, к которой следует подключиться. Данной функцией удобно
пользоваться в ситуациях, когда обнаруживается, что членами проектной группы
были случайно использованы две различные базы данных для ключевой заметки в
чертеже, а также в тех случаях, когда пользователь решает переключиться с базы
данных ключевых заметок стандарта фирмы на базу данных ключевых заметок
стандарта проекта. Чтобы ввести инструмент в действие, можно или ввести

AecKeynoteDatabaseReselect

в командную строку, или установить инструмент,

выбрав его в меню, как указано ниже.

Щелкните на вкладке "Аннотации"

➤

панели "Ключевые заметки"

➤

"Выбор базы данных"

Выберите ключевые заметки, к которым хотите применить инструмент,
и нажмите

ENTER

Просмотр и редактирование ключевых заметок в чертеже | 3905

Все базы данных, на которые имеются ссылки в выбранных ключевых
заметках, выводятся в виде списка в командной строке.

Введите полный путь или укажите уникальный идентификатор
глобального изменения (GUID) для базы данных, к которой относится
текущая ссылка в ключевых заметках, которые требуется изменить.

Введите полный путь или укажите уникальный идентификатор
глобального изменения (GUID) для базы данных, ссылку на которую
требуется организовать.

Количество ключевых заметок, обновляемых данным инструментом,
отображается в командной строке.

Задание ключевых заметок

В программе AutoCAD Architecture содержатся заранее заданные ключевые заметки
для компонентов деталей и разнообразных архитектурных объектов, которые
создаются программой. Существующие связи можно изменить, чтобы задать другие
ключевые заметки с помощью либо баз данных "AD-ключевые заметки" или
"AD-заметки-Сборочные объекты", либо баз данных, загружаемых самим
пользователем. Можно также задать ключевые заметки для отдельных компонентов
архитектурных объектов путем установления связей между ключевыми заметками
и определениями материалов. Поскольку определения материалов поставляются
вместе с программой и не зависят от размера, индивидуальные ключевые заметки
заранее не задаются. Вместо этого каждое определение материала предварительно
связывается с конкретной группой из схемы стандарта MasterFormat 2004. Именно
этим определяется ход процесса определения местоположения соответствующей
ключевой заметки, если требуется задать ключевую заметку для материала.

Метод задания ключевой заметки зависит от типа объекта. Ключевые заметки для
архитектурных объектов и их компонентов следует связывать с индивидуальными
стилями и определениями материалов через диалоговое окно "Стиль" или "Свойства
определения материала", доступ в которые возможен из Диспетчера стилей или через
контекстное меню объекта. Для компонентов деталей следует использовать Диспетчер
компонентов деталей для доступа к определению и редактированию значений в поле
"Ключевая заметка".

Задание ключевых заметок для стилей объектов

Данная процедура используется с целью определения ключевой заметки для
архитектурного объекта путем ассоциативного связывания ключевой заметки со
стилем объекта. Одна и та же процедура применяется как при определении

3906 | Глава 47 Инструменты аннотаций и ключевых заметок

ассоциативной связи ключевой отметки в первый раз, так и при изменении
имеющейся ассоциативной связи. Заметим, однако, что изменение ассоциативной
связи ключевой заметки для стиля объекта не влияет на ранее вставленные ключевые
отметки для объектов, созданных с использованием данного стиля. Если требуется,
чтобы в этих объектах была отражена заново заданная ключевая заметка, следует
переназначить им ключевую заметку.

При установке ассоциативных связей ключевых заметок для ряда стилей объектов,
включенных в пакет AutoCAD Architecture, наибольшая эффективность построения
чертежа может быть достигнута за счет работы с файлами чертежей стилей (они
находятся в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

В левой секции Диспетчера стилей разверните вкладку "Архитектурные
объекты" и любые подкатегории, которые необходимы, чтобы
определить местоположение стиля объекта, для которого задается
ключевая заметка.

Выберите требуемый стиль объекта.

Во вкладке "Общие" диалогового окна "Свойства стиля" нажмите "Выбор
ключевой заметки".

В диалоговом окне "Выбор ключевой заметки" проверьте, правильно
ли отображается в поле "База данных ключевых заметок" выбранная
база данных (если используется база данных ключевых заметок по
умолчанию, то должна отображаться база "AD-ключевые
заметки-Сборочные объекты"); затем выберите требуемую ключевую
заметку из иерархического дерева на экране.

Дважды нажмите "OK".

Ключевая заметка задается для выбранного стиля объекта и
используется при последующих вставках ключевых заметок для тех
объектов, в которых используется данный стиль.

Задание ключевых заметок для компонентов объектов

Данная процедура используется для того, чтобы задать ключевую заметку для
конкретного компонента архитектурного объекта путем связывания ключевой
заметки с определением материала данного компонента. Одна и та же процедура
применяется как для задания ассоциативной связи ключевой заметки в первый раз,
так и для изменения уже имеющейся связи. Заметим, однако, что изменение
пользователем ассоциативной связи ключевой заметки для определения материала
не влияет на ранее вставленные ключевые заметки для компонентов объекта, в

Задание ключевых заметок | 3907

которых используется то же определение материала. Если требуется, чтобы в этих
компонентах объектов была отражена заново заданная ключевая заметка, следует
переназначить им ключевую заметку.

При установке ассоциативных связей ключевых заметок для ряда определений
материалов, включенных в пакет AutoCAD Architecture, наибольшая эффективность
построения чертежа может быть достигнута за счет работы с файлом определений
материалов (они находятся в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

В левой секции Диспетчера стилей разверните вкладки "Универсальные
объекты" и "Определения материалов". Найдите определение материала,
для которого хотите указать ключевую заметку.

Выберите требуемое определение материала.

Во вкладке "Общие" диалогового окна "Свойства определений
материала" выберите "Выбор ключевой заметки".

В диалоговом окне "Выбор ключевой заметки" проверьте, правильно
ли отображается в поле "База данных ключевых заметок" выбранная
база данных (если используется база данных ключевых заметок по
умолчанию, то должна отображаться база "AD-ключевые заметки"), а
затем выберите требуемую ключевую заметку из иерархического дерева
на экране.

Дважды нажмите "OK".

Ключевая заметка задается для выбранного определения материала и
используется в последующих вставках ключевых заметок для
компонентов объекта с данным определением материала.

Задание ключевых заметок для компонентов деталей

Данная процедура используется для того, чтобы задать ключевую заметку для
компонента детали. Одна и та же процедура применяется как при определении
ассоциативной связи ключевой заметки в первый раз, так и при изменении уже
имеющейся ассоциативной связи. Заметим, однако, что изменение ассоциативной
связи ключевой заметки для компонента детали не влияет на ключевые заметки для
данного компонента детали, которые были вставлены ранее. Если требуется, чтобы
в этих компонентах деталей была отражена заново заданная ключевая заметка, следует
переназначить им ключевую заметку.

Щелкните на вкладке "Главная"

➤

панели "Выносные

элементы"

➤

"Компоненты выносных элементов"

3908 | Глава 47 Инструменты аннотаций и ключевых заметок

В окне "Диспетчер компонентов деталей" проверьте, правильно ли
отображается в поле "Текущая база данных компонентов деталей"
выбранная база данных.

В иерархическом дереве на экране выберите группу, содержащую
компонент детали, для которого хотите задать ключевую заметку, и
далее выберите компонент детали в таблице размеров внизу окна.

Чтобы вывести на экран столбец "Ключевые заметки", измените размер
окна "Диспетчер компонентов деталей" или используйте окно прокрутки
внизу окна (по мере необходимости).

Выберите поле "Ключевые заметки" для выбранного компонента детали,
щелкните правой кнопкой и выберите "Редактировать".

В диалоговом окне проверьте, правильно ли отображается в поле "База
данных ключевых заметок" выбранная база данных, а затем выберите
нужную ключевую заметку из иерархического дерева на экране.

Нажмите "OK".

Ключ для выбранной ключевой заметки отображается в поле "Ключевая
заметка".

Щелкните "Закрыть", затем "Да" в ответ на подсказку о необходимости
сохранения изменений.

Ключевая заметка определяется для выбранного компонента детали и
используется в последующих вставках ключевых заметок для данного
компонента.

ПРИМЕЧАНИЕ

Если никакая ключевая заметка для компонента детали

не задана, открывается диалоговое окно "Выбор ключевой заметки".
Если ключевая заметка задана для группы или таблицы компонентов,
к которой принадлежит компонент детали, то в дереве на экране
высвечивается узел, отображающий данную группу. На уровне таблицы
задать ключевые заметки с помощью функций AutoCAD Architecture
нельзя. Чтобы это стало возможным, требуется настройка базы данных
компонентов деталей с использованием "Доступа в Microsoft

Задание ключевых заметок | 3909

Работа с базами данных ключевых заметок

Ключевые заметки, используемые в AutoCAD Architecture, хранятся в базах данных
"Доступ в Microsoft

". Имеются две стандартные базы данных ключевых заметок.

■

AD-Ключевые заметки

: эта база данных используется для присваивания

ключевых заметок индивидуальным компонентам и материалам согласно
стандарту MasterFormat 2004 Института строительных спецификаций (CSI).

■

"AD-Ключевые заметки - Сборочные объекты"

: эта база данных используется

для присваивания ключевых заметок архитектурным объектом, представляющим
собой сборки из нескольких компонентов. Эти ключевые заметки создаются на
основе Единого формата CSI.

Чтобы ввести в обращение стандарты собственных фирмы и другие схемы записи
ключевых заметок, предназначенные для конкретных проектов, можно изменять
базы данных значений, задаваемых по умолчанию, или можно создавать свои
собственные базы данных, пользуясь либо "Доступом в Microsoft

", либо

функциональными средствами редактирования, поставляемыми с программным
обеспечением. Можно также конфигурировать базы данных ключевых заметок таким
образом, чтобы можно было регулировать их доступность из отдельных проектов и
порядок их поиска.

Конфигурирование баз данных ключевых заметок

AutoCAD Architecture поддерживает несколько баз данных ключевых заметок,
которые можно назначать индивидуальным проектам (см.

Задание для проекта баз

данных компонентов деталей

на стр. 359). При работе в пределах заданного проекта

пользователю доступны через диалоговое окно "Выбор ключевой заметки" только
те базы данных, которые назначены этому проекту.

Однако база данных может быть назначена проекту при условии, что она
предварительно занесена в список доступных баз данных. Обе базы данных,
поставляемые с программным обеспечением (AD-Ключевые заметки и AD-Ключевые
заметки - Сборочные объекты) включаются в этот список по умолчанию.
Пользователю разрешается добавлять базы данных в список и удалять их из списка.
Если конкретная ключевая заметка существует в нескольких базах данных,
пользователь может указать порядок, в каком базы данных проверяются на наличие
нужной ключевой заметки. (Вместе со стилем объекта хранится только ключ;
соответствующая заметка извлекается из базы данных в процессе вставки).

3910 | Глава 47 Инструменты аннотаций и ключевых заметок

Добавление базы данных ключевых заметок

Данная процедура используется для добавления базы данных в список доступных
баз данных ключевых заметок.

Щелкните

➤

"Настройка".

В диалоговом окне "Настройка" щелкните "AD-библиотека".

На странице "AD-библиотека" нажмите кнопку "Добавить/Удалить"
для "Баз данных ключевых заметок".

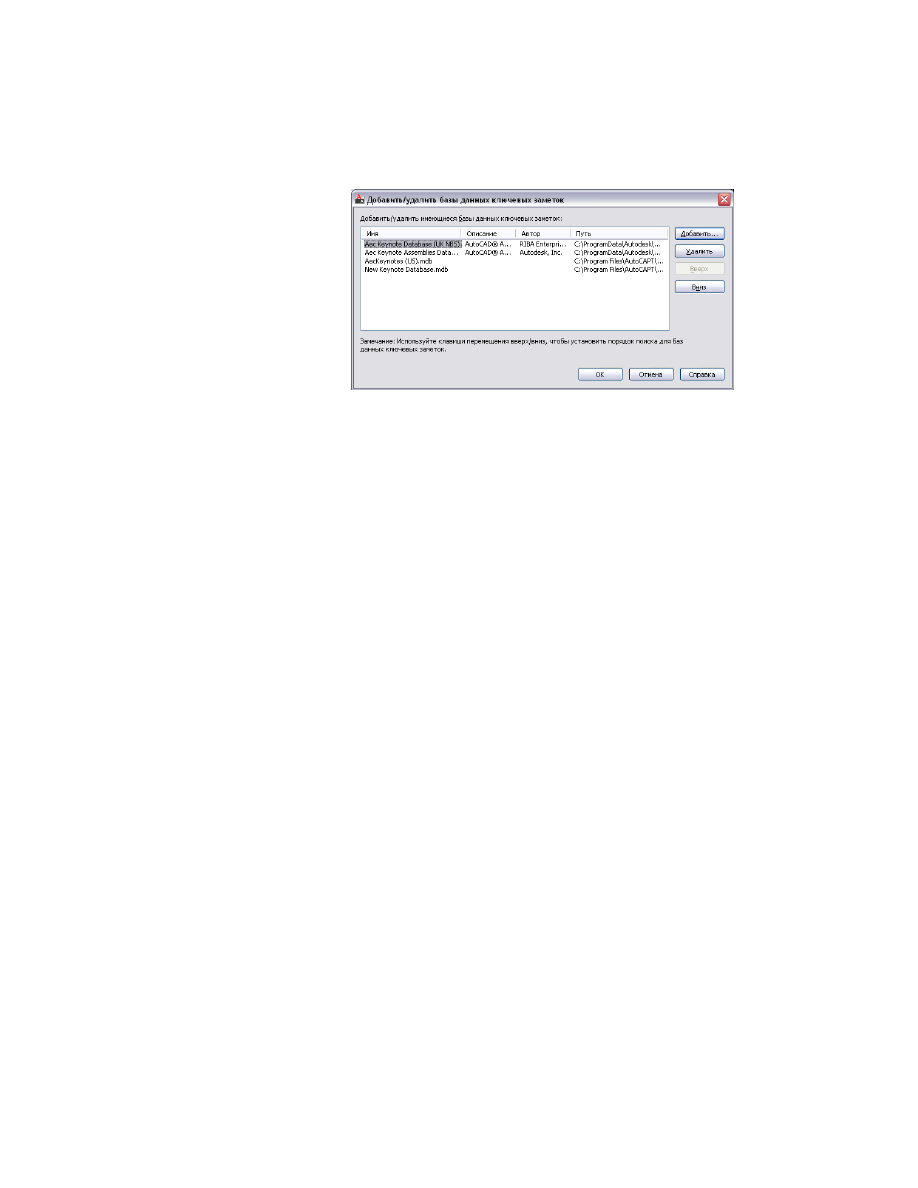

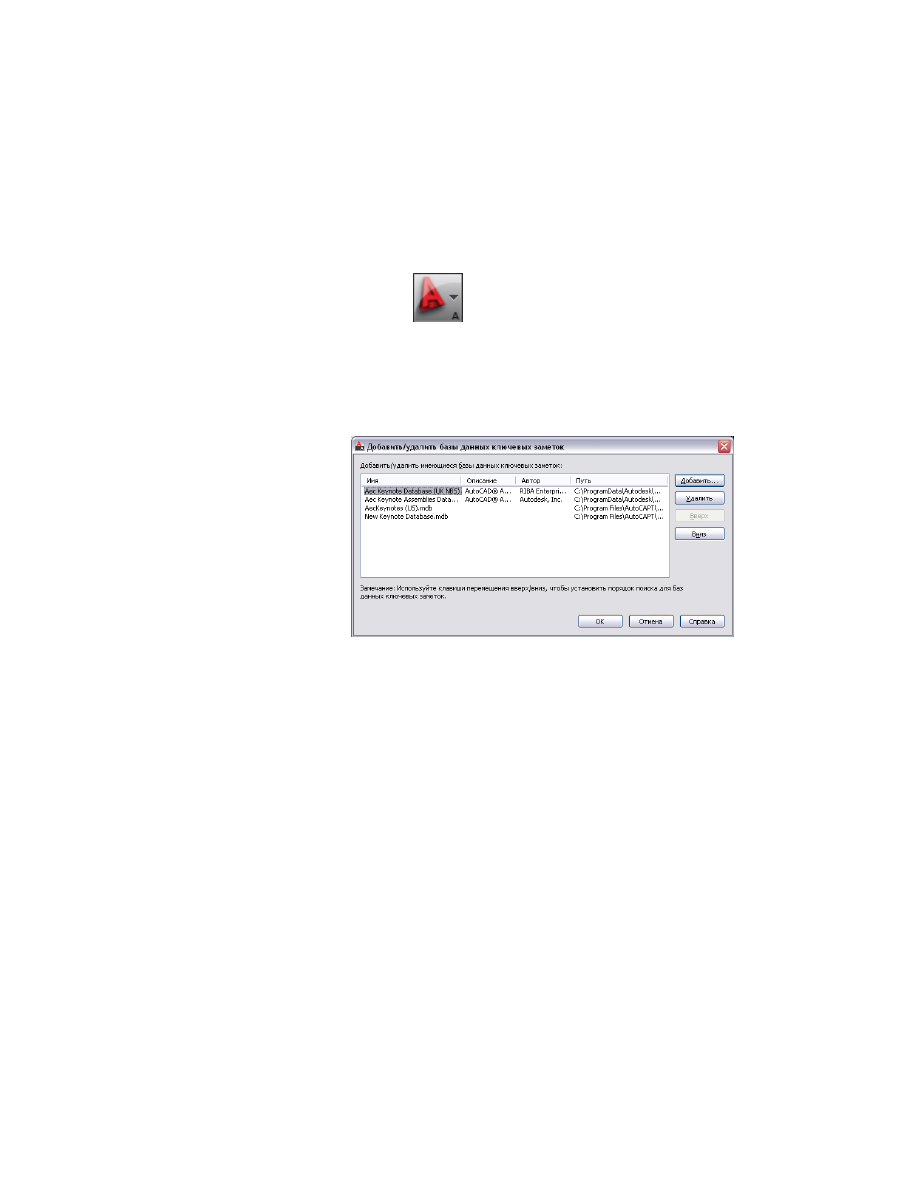

В диалоговом окне "Добавление/Удаление баз данных ключевых заметок"
нажмите "Добавить".

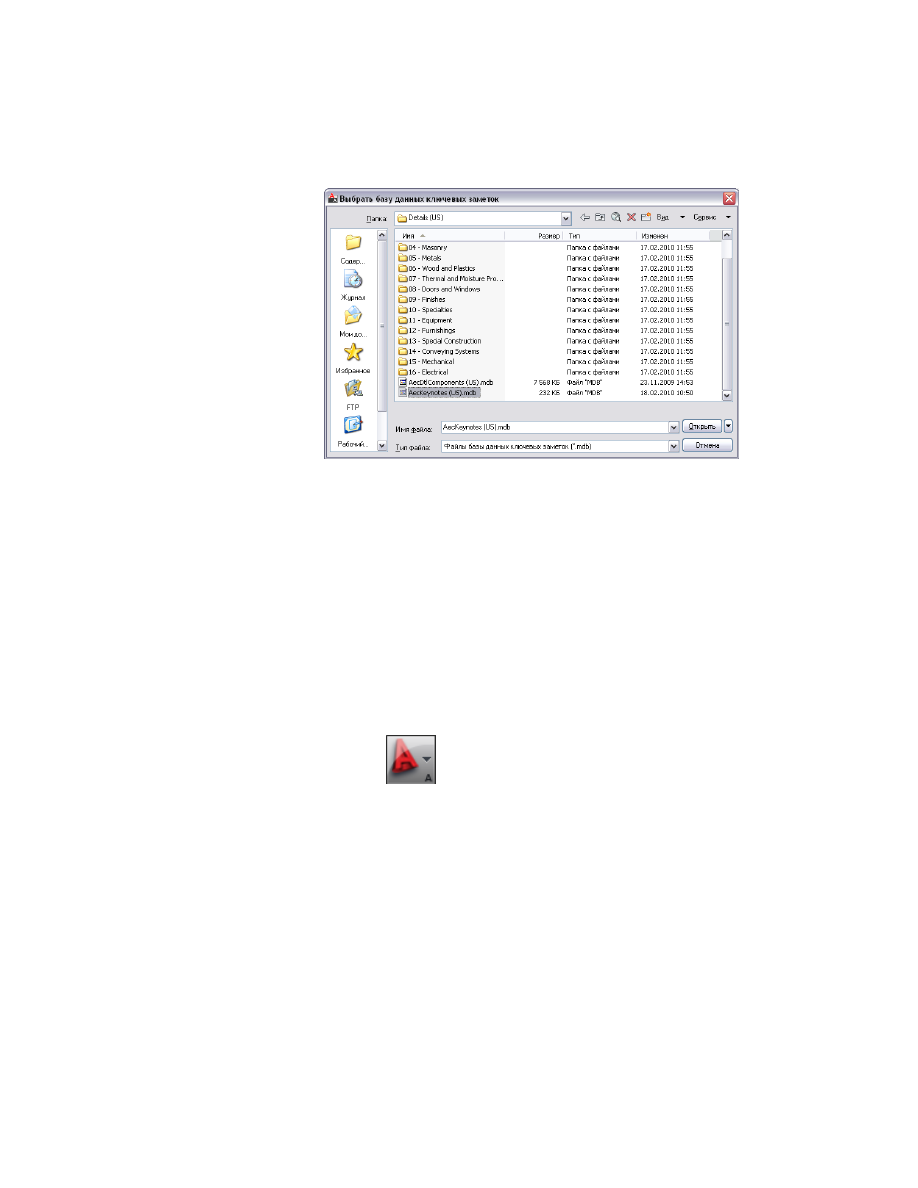

В обзорном окне "Выбор базы данных компонентов" выберите базу
данных, которую хотите добавить, и нажмите "Открыть".

Работа с базами данных ключевых заметок | 3911

Выбранная база данных добавляется в нижнюю позицию списка в
диалоговом окне "Добавление/Удаление баз данных ключевых заметок".
Порядок выполнения поиска баз данных задается нажатием кнопок
"Вверх" и "Вниз", при этом изменяется позиция выбранной базы данных
внутри списка. Перемещение базы данных на верхнюю позицию списка
превращает ее в ту базу данных, которая выбирается для диалогового
окна "Выбор ключевой заметки" по умолчанию.

Дважды нажмите "OK".

Удаление базы данных ключевых замечаний

Данная процедура используется для удаления базы данных из списка доступных баз
данных ключевых заметок.

Щелкните

➤

"Настройка".

В диалоговом окне "Настройка" щелкните "AD-библиотека".

На странице "AD-библиотека" нажмите кнопку "Добавить/Удалить"
для "Баз данных ключевых заметок".

В диалоговом окне "Добавление/Удаление баз данных ключевых заметок"
выберите базу данных, которую хотите удалить из списка, и нажмите
"Удалить".

3912 | Глава 47 Инструменты аннотаций и ключевых заметок

Дважды нажмите "OK". Заметим, что при удалении из списка верхней
базы данных следующая база данных списка становится той, которая
выбирается в диалоговом окне "Выбор ключевой заметки" по
умолчанию.

Объединение старой и новой баз данных ключевых заметок

Если изменена одна из стандартных (включаемых по умолчанию) баз данных
ключевых заметок, которые были поставлены с предыдущей версией AutoCAD
Architecture, и требуется перенести внесенные изменения в соответствующие базы
данных текущей версии, то воспользуйтесь утилитой "Перенос баз данных
компонентов деталей/ключевых заметок. Подробные инструкции даны в разделе

Перемещаемые базы данных компонентов деталей и ключевых заметок

на стр. 4311.

Работа с базами данных ключевых заметок | 3913

ВНИМАНИЕ

Начиная с версии AutoCAD Architecture 2011, поставляемые с

программой базы данных деталей и ключевых заметок для США соответствуют
стандарту MasterFormat 2004 Института строительных спецификаций (CSI). Не
поддерживается использование утилиты переноса из баз данных компонентов
деталей/ ключевых заметок для переноса пользовательских настроек из базы
данных, использующей стандарт CSI MasterFormat 95 (как в Autodesk Architectural
Desktop 2007 и предыдущих версиях). Утилита не позволяет выполнить перенос
пользовательских записей из старой базы данных и может ошибочно заменить
записи в новой базе данных данными в формате MasterFormat 95. Если требуется
использовать в текущей версии AutoCAD Architecture базу данных в формате
MasterFormat 95, можно загрузить ее в соответствии с описанием в разделах

Добавление базы данных компонентов деталей к имеющимся базам данных

на стр.

3852 или

Добавление базы данных ключевых заметок

на стр. 3911. Обратите внимание,

что для нормальной работы база данных прежних версий должна размещаться
вместе с библиотекой предыдущей версии и должна сохранять структуру папок
библиотеки. Устаревшие базы данных компонентов деталей не поддерживают
библиотеку деталей для США в формате версии 2008 или более поздней версии.
Точно так же, база данных ключевых заметок предыдущей версии не добавляет
автоматически ключевые заметки к содержимому базы данных деталей для США
в формате версии 2008 или более поздней версии. Ключевые заметки добавляются
только к компонентам деталей предыдущих версий или к деталям в чертежах
предыдущих версий программы. Утилиту переноса из баз данных компонентов
деталей/ ключевых заметок по-прежнему можно использовать для переноса записей
из базы данных в формате CSI MasterFormat 95 в другую базу данных.

Предоставление разрешений на работу с базами данных
ключевых заметок в многопользовательской среде

При работе с ключевыми заметками и библиотечными компонентами деталей на
удаленном сервере в многопользовательской сети вам может понадобиться
предоставить некоторым пользователям разрешение на редактирование баз данных,
а другим - только на работу в режиме "только считывание". Для этого все пользователи
должны иметь полномочия на запись в папку, где установлены базы данных. Не имея
полномочий на запись в папку, пользователь не сможет открыть в этой папке никаких
баз данных, поскольку необходимый блокирующий файл не может быть создан от
имени этого пользователя вне зависимости от того, имеет ли пользователь
полномочия на запись в саму базу данных. Как только пользователи получают
полномочия на запись в папку, полномочия на доступ к отдельным базам данных
(файлы *.mdb) могут быть установлены для каждого пользователя в отдельности.
Однако отметим, что такой подход позволяет пользователям получать доступ для
редактирования и к другим файлам, находящимся в папке: чертежам, изображениям,

3914 | Глава 47 Инструменты аннотаций и ключевых заметок

XML-файлам схем-процедур, если только для предотвращения этого на эти файлы
не наложены индивидуальные ограничения. Поэтому может понадобиться держать
папки, содержащие ключевые заметки и компоненты деталей, отдельно от другого
содержимого, установленного с помощью AutoCAD Architecture, таким образом,
чтобы разрешение на запись для всего содержимого не было доступно каждому
пользователю.

Создание и изменение баз данных ключевых заметок

Пользователь может создавать и редактировать базы данных ключевых заметок
непосредственно через "Доступ в Microsoft

" при условии, что он знаком с данным

программным продуктом и со структурой баз данных ключевых заметок а AutoCAD
Architecture (более подробно см. в

Схема базы данных ключевых заметок

на стр. 3925).

Однако предпочтительнее пользоваться редактором ключевых заметок, поставляемым
с программным обеспечением. В отношении баз данных, к которым имеется доступ
в режиме записи/чтения, большинство функций редактора ключевых заметок
доступно также в диалоговом окне "Выбор ключевой заметки".

ПРИМЕЧАНИЕ

При работе в многопользовательской среде пользователю

рекомендуется изменять базу данных ключевых заметок только в том случае, если
никто из других пользователей не имеет к ней доступа.

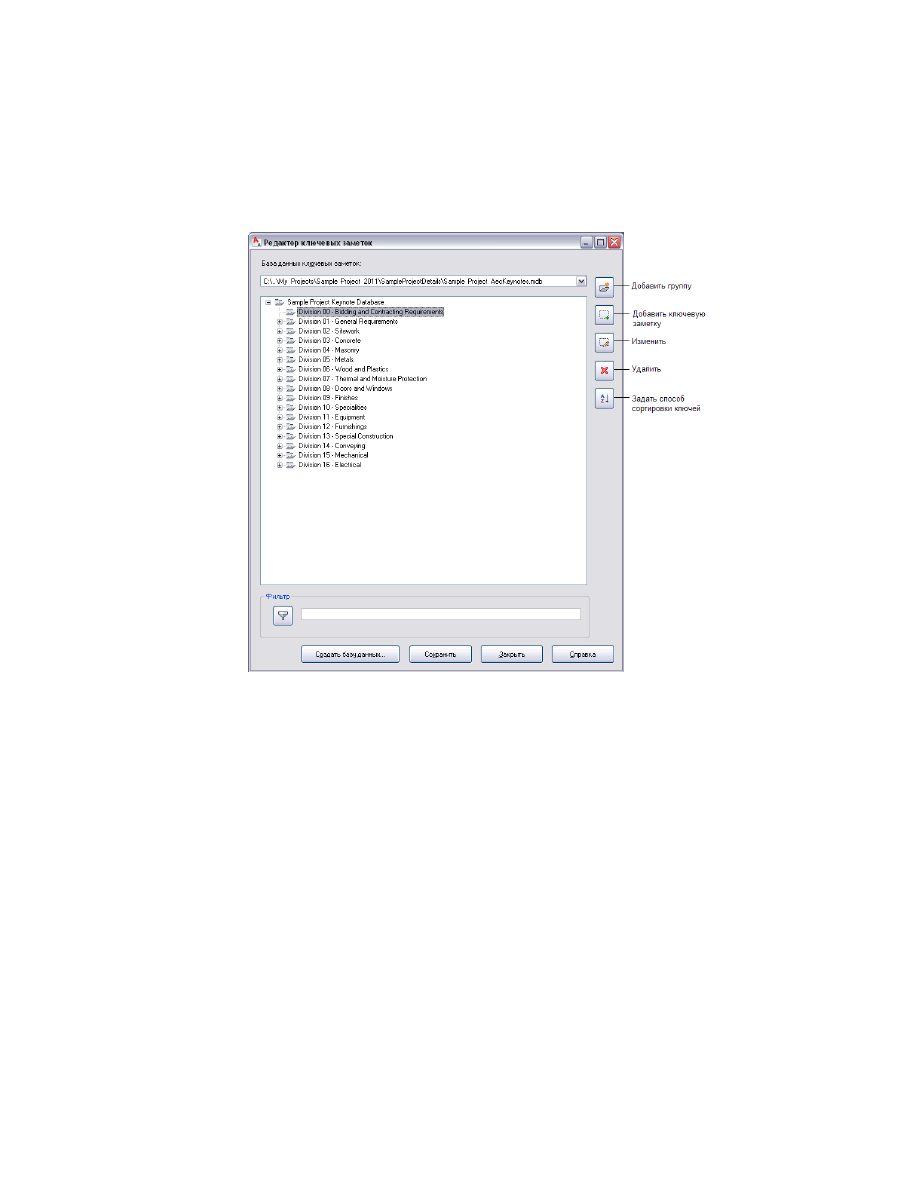

Редактор ключевых заметок

Редактор ключевых заметок - это автономное приложение, позволяющие
пользователю создавать и редактировать базы данных ключевых заметок. Диалоговое
окно "Редактор ключевых заметок", доступ к которому осуществляется через меню
Диспетчера оформления, содержит иерархическое дерево выбранной на текущий
момент базы данных, отображаемой в виде корневого узла. Для существующей базы
данных можно развернуть корневой узел с целью отображения групп, а затем
развернуть узлы групп, чтобы отобразить подгруппы или отдельные ключевые
заметки. Кроме того, можно ввести текст в поле "Фильтр" под иерархическим
представлением. Нажатие кнопки "Фильтр", клавиш

TAB

или

ENTER

приводит к

развертыванию всех узлов, подчиненных узлу, в имя которого входит текст, введенный
пользователем.

При создании новой базы данных пользователь добавляет корневой узел с помощью
кнопки "Новая база данных", а затем добавляет группы и ключевые заметки с
помощью кнопок, расположенных вдоль правого края диалогового окна. Эти кнопки
("Добавить группу", "Удалить", "Добавить ключевую заметку", "Редактировать" и
"Определить сортировку ключей") доступны в диалоговом окне "Выбор ключевой

Работа с базами данных ключевых заметок | 3915

заметки" для баз данных, к которым пользователь имеет доступ в режиме
чтения/записи.

Создание базы данных ключевых заметок

Процедура создания новой базы данных ключевых заметок с использованием
редактора ключевых заметок состоит из следующих этапов:

Создайте пустую базу данных, указав ее имя и местоположение.
(Подробные инструкции см. в разделе

Создание пустой базы данных

ключевых заметок

на стр. 3917.)

Добавьте группы и подгруппы, отражающих крупные и мелкие деления
внутри схемы записи ключевых заметок. (Подробные инструкции см.
в разделе

Добавление групп в базу данных ключевых заметок

на стр.

3918.)

3916 | Глава 47 Инструменты аннотаций и ключевых заметок

Добавьте отдельные ключевые заметки внутри групп и подгрупп (при
необходимости). (Подробные инструкции см. в разделе

Добавление

ключевых заметок в базу данных ключевых заметок

на стр. 3919.)

Сохраните новую базу данных.

После того, как новая база данных сохранена, ее можно добавлять в список
имеющихся баз данных (см.

Добавление базы данных ключевых заметок

на стр. 3911)

и назначать проектам (см.

Задание для проекта баз данных компонентов деталей

на

стр. 359).

Создание пустой базы данных ключевых заметок

Данная процедура используется для создания пустой базы данных "Доступ в Microsoft

" Это первый шаг на пути создания новой базы данных ключевых заметок с помощью
редактора ключевых заметок.

Щелкните на вкладке "Аннотации"

➤

панели "Ключевые заметки"

➤

"Редактор ключевых заметок"

Внизу диалогового окна "Редактор ключевых заметок" выберите опцию
"Новая база данных".

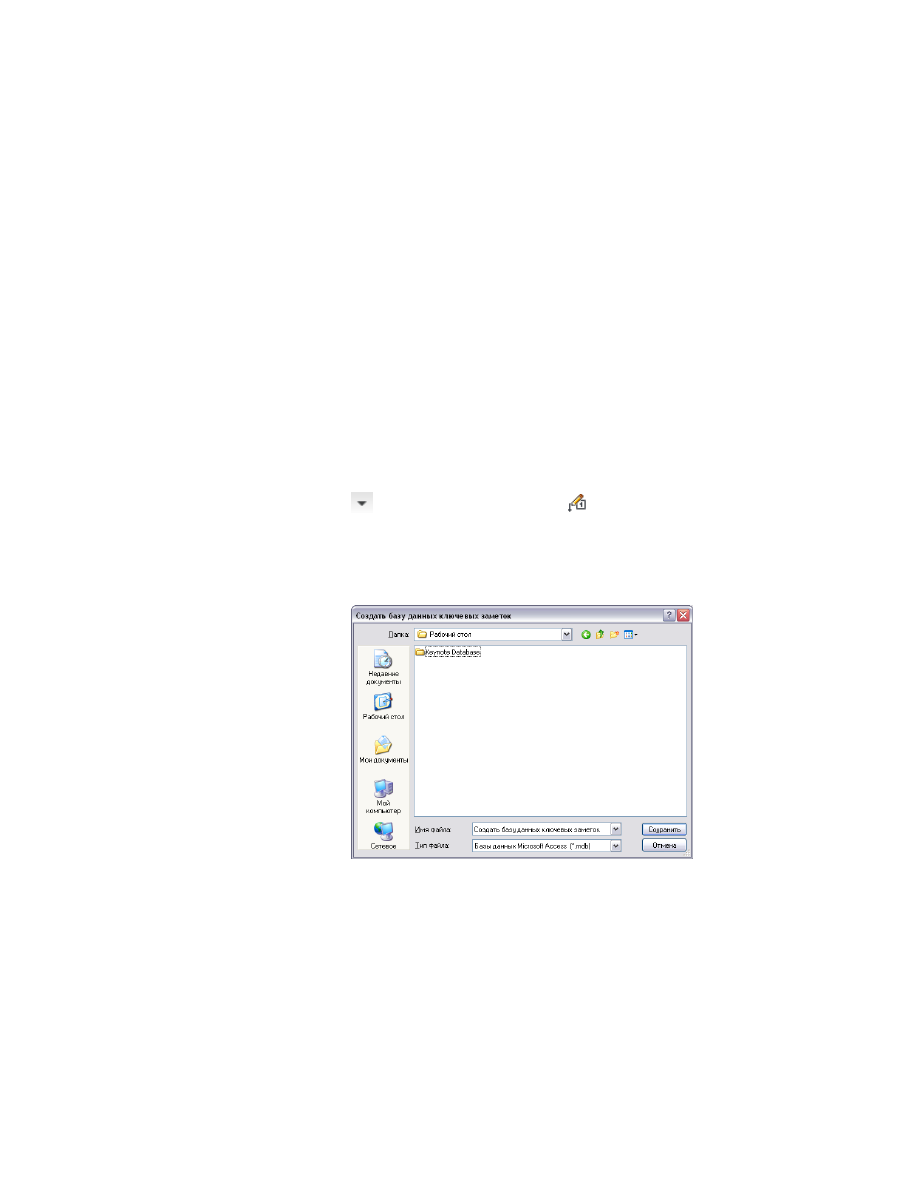

На экране появится окно просмотра "Создать новую базу данных
ключевых заметок".

В окне просмотра перейдите в к месту расположения новой базы
данных.

Введите имя для новой базы данных в поле "Имя файла".

Работа с базами данных ключевых заметок | 3917

Нажмите "Сохранить".

В окне "Редактор ключевых заметок" отображается узел под именем
"Новая база данных ключевых заметок".

Выберите новую базу данных и нажмите

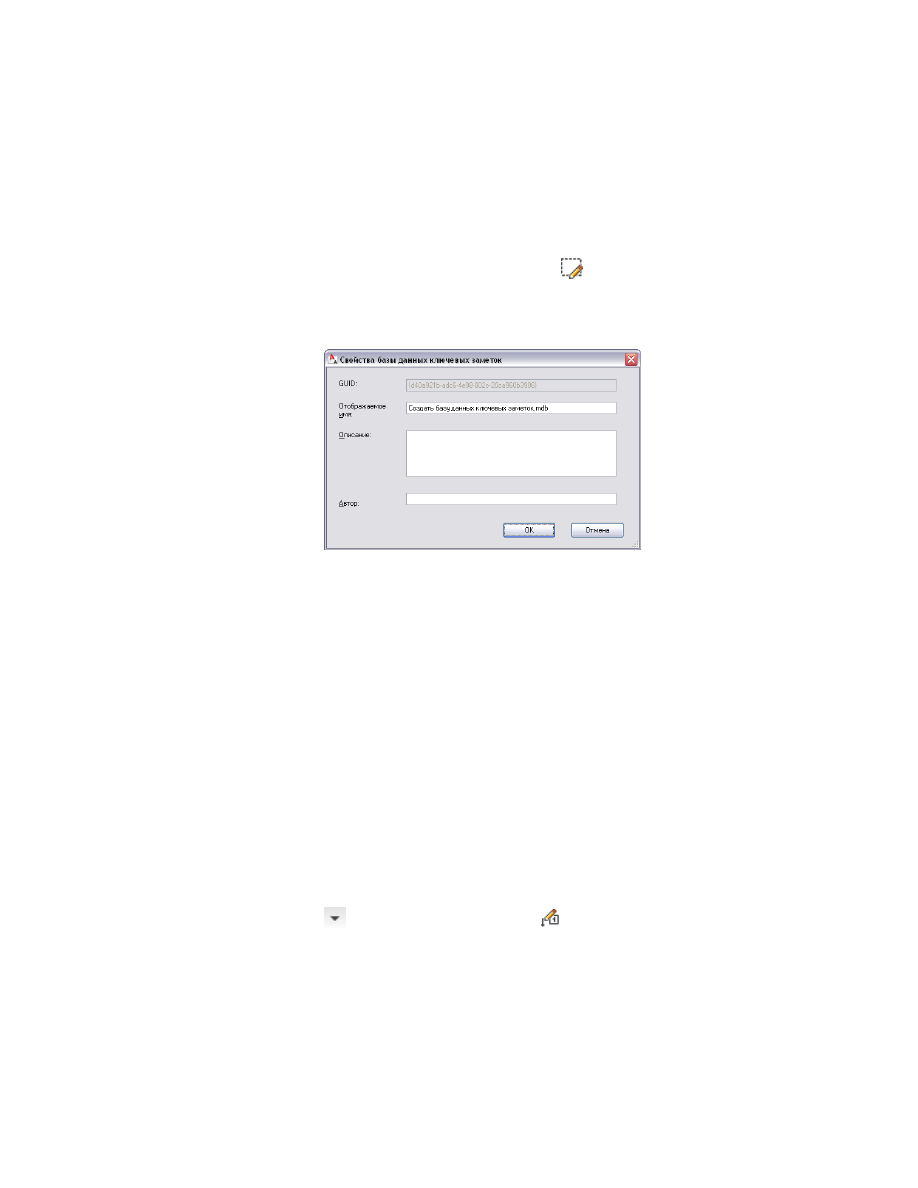

В диалоговом окне "Свойства базы данных ключевых заметок" введите
значения "Имени экрана", "Описания" и "Автора" для новой базы данных
и нажмите "OK".

Создается пустая база данных "Доступ в Microsoft

" со всеми требуемыми

таблицами и запросами, необходимыми для хранения и восстановления
ключевых заметок. Новая база данных имеет уникальный глобальный
идентификатор, указанный в поле GUID, и отображается в редакторе
ключевых заметок в виде корневого узла с заданным пользователем
именем.

Нажмите "Сохранить".

Теперь можно начать заполнение базы данных с помощью редактора
ключевых заметок, добавляя группы ключевых заметок и отдельные
заметки.

Добавление групп в базу данных ключевых заметок

Данная процедура используется для добавления группы в базу данных ключевых
заметок. Можно использовать одну и ту же базовую процедуру для добавления
любого числа уровней подгрупп, какое только требуется внутри группы.

Щелкните на вкладке "Аннотации"

➤

панели "Ключевые заметки"

➤

"Редактор ключевых заметок"

3918 | Глава 47 Инструменты аннотаций и ключевых заметок

ПРИМЕЧАНИЕ

Остальную часть данной процедуры можно выполнить

также в диалоговом окне "Выбор ключевых заметок".

Выберите базу данных из списка "База данных ключевых заметок".

Выберите корневой узел для базы данных, если хотите добавить группу
верхнего уровня. либо развертывайте корневой узел и узлы
групп/подгрупп до тех пор, пока не выберете узел, в который хотите
добавить подгруппу.

Нажмите

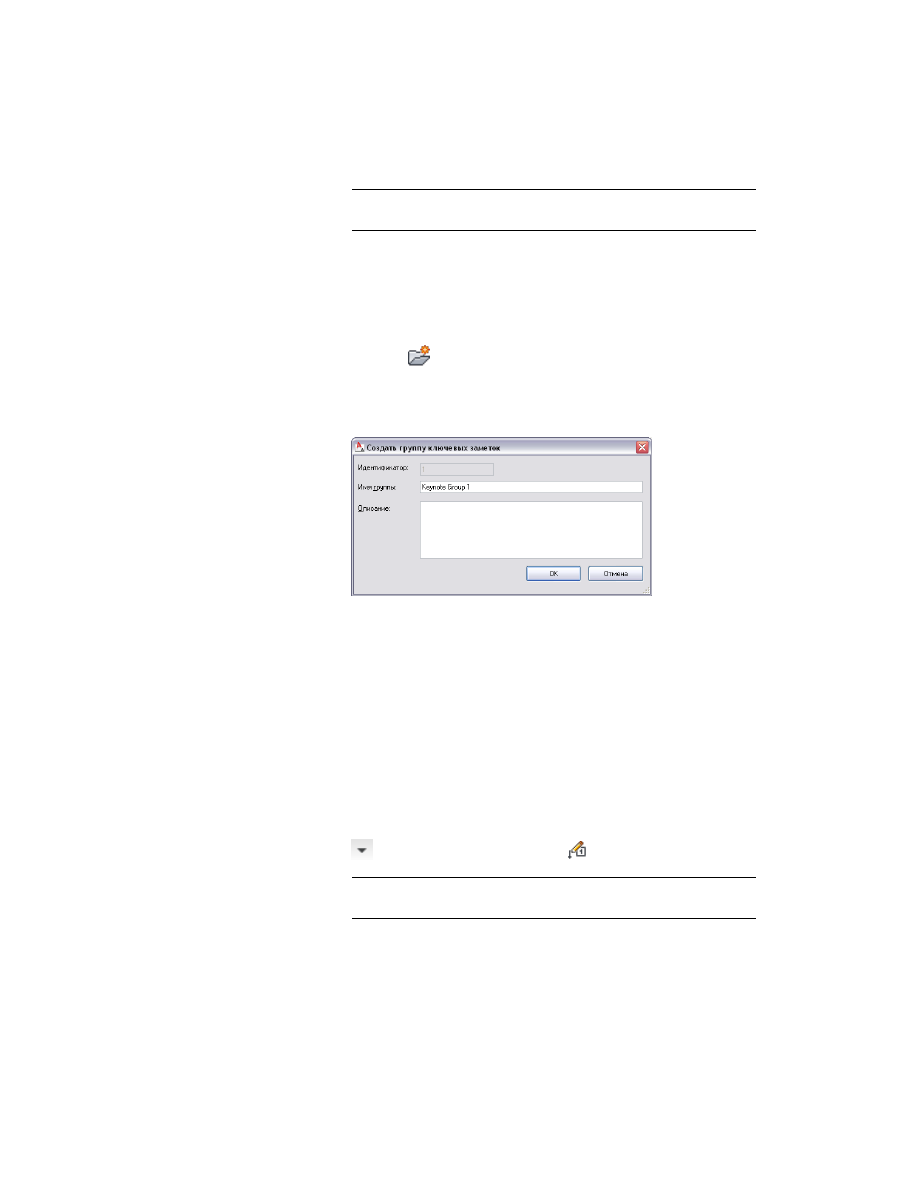

Откроется диалоговое окно "Добавление группы", где в поле
идентификатора "только считывание" будет отображен идентификатор
базы данных для той группы, которая добавляется.

Введите "Имя группы" и "Описание", нажмите "OK".

Определенная вами группа или подгруппа будет отображена в качестве
нового узла в иерархическом дереве на экране.

Добавление ключевых заметок в базу данных ключевых
заметок

Данная процедура используется для добавления ключевых заметок в группу или
подгруппу внутри базы данных ключевых заметок.

Щелкните на вкладке "Аннотации"

➤

панели "Ключевые заметки"

➤

"Редактор ключевых заметок"

ПРИМЕЧАНИЕ

Остальную часть данной процедуры можно выполнить

также в диалоговом окне "Выбор ключевых заметок".

Работа с базами данных ключевых заметок | 3919

Выберите базу данных из списка "База данных ключевых заметок".

Развертывайте корневой узел и узлы групп/подгрупп, пока не выберете
узел, в который хотите добавить ключевую заметку.

Нажмите

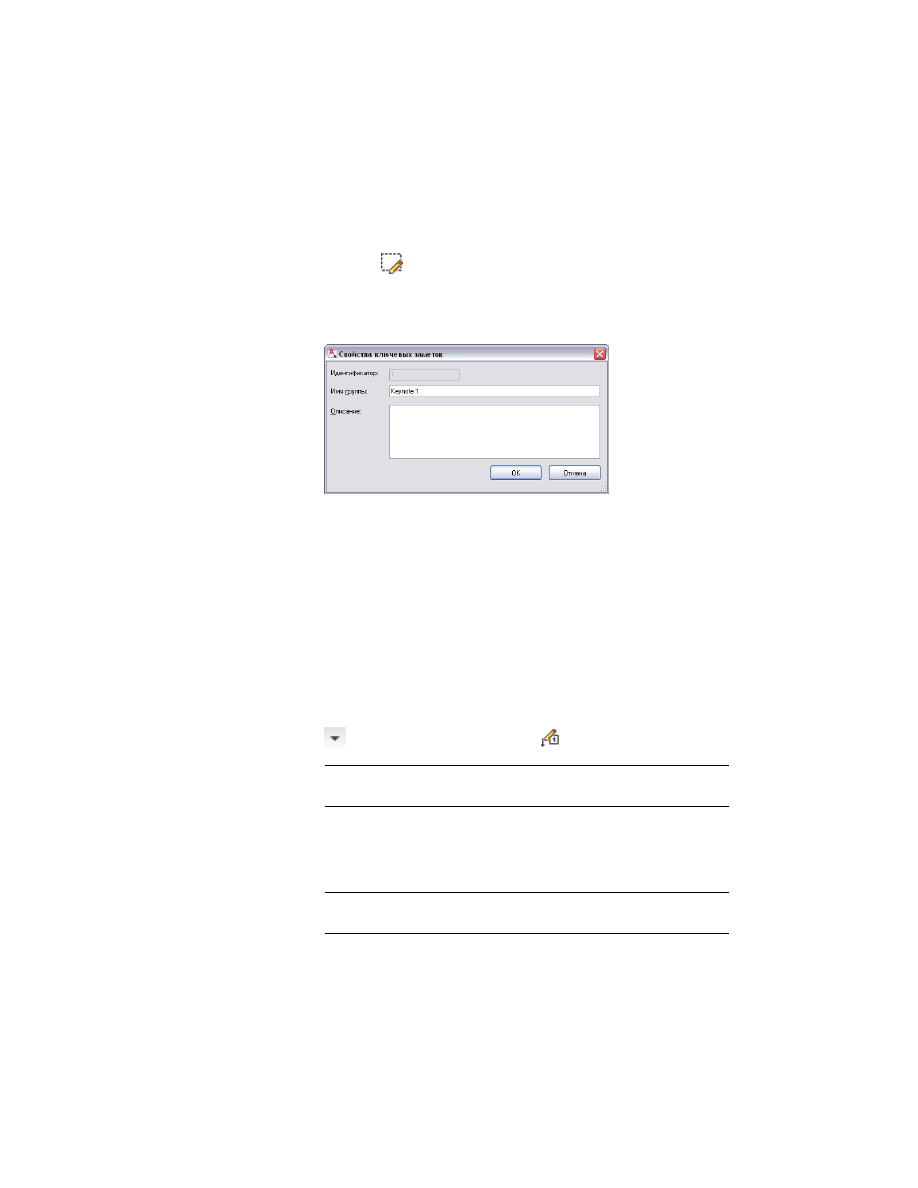

Открывается диалоговое окно "Добавление ключевых заметок", где в
поле идентификатора "только считывание" отображается идентификатор
базы данных для добавляемых ключевых заметок.

Введите ключ и заметку и нажмите "OK".

Определенные вами ключевые заметки будут отображены в качестве
нового узла в иерархическом дереве.

СОВЕТ

Если необходимо добавить серию ключевых заметок в

пределах группы или подгруппы, то в целях экономии времени можно
добавить первую ключевую заметку, нажать на ней правую кнопку
мыши и выбрать опцию "Копии". После этого можно указать число
создаваемых экземпляров и нажать "OK". В группу добавляется
указанное количество последовательно пронумерованных ключей.
Например, если создать ключ A1001, а затем с помощью опции
"Копировать серию" добавить 10 экземпляров, то добавляются ключи
A1002 - A1011. После этого можно отредактировать узлы ключевых
заметок по отдельности, чтобы добавить узлы, как описано в

Добавление компонентов к базе данных компонентов деталей

на стр.

3835.

Редактирование групп в базе данных ключевых заметок

Данная процедура используется для изменения имени описания группы внутри базы
данных ключевых заметок.

3920 | Глава 47 Инструменты аннотаций и ключевых заметок

Щелкните на вкладке "Аннотации"

➤

панели "Ключевые заметки"

➤

"Редактор ключевых заметок"

ПРИМЕЧАНИЕ

Остальную часть данной процедуры можно выполнить

также в диалоговом окне "Выбор ключевых заметок".

Выберите базу данных из списка "База данных ключевых заметок".

Развертывайте корневой узел и узлы групп/подгрупп, пока не выберете
группу/подгруппу, которую хотите отредактировать.

Нажмите

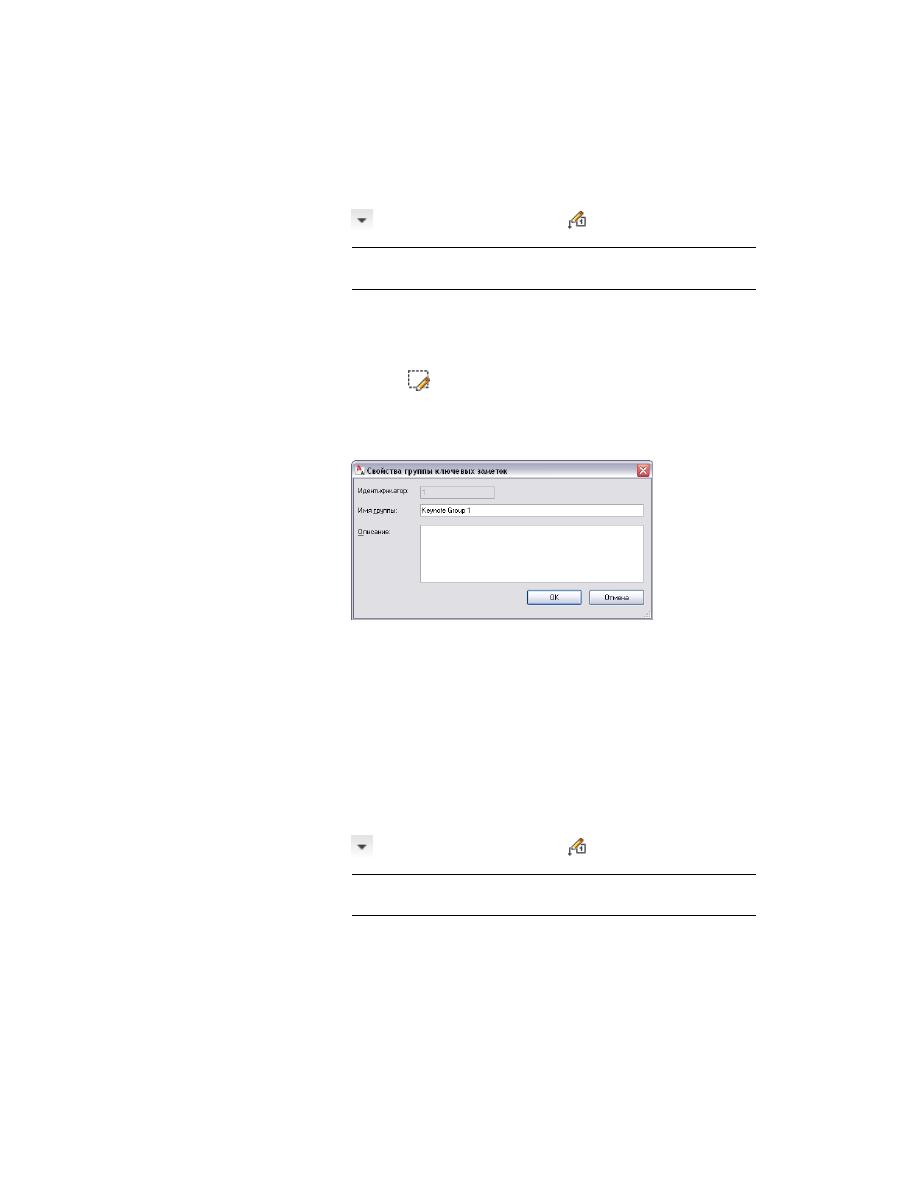

Открывается диалоговое окно "Свойства группы", где в поле
идентификатора "только считывание" отображается идентификатор
базы данных для редактируемой группы.

Введите необходимые значения "Имени группы" и "Описания" и
нажмите "OK".

Редактирование ключевых заметок в базе данных ключевых
заметок

Данная процедура используется для изменения ключа или текста ключевой заметки
в базе данных.

Щелкните на вкладке "Аннотации"

➤

панели "Ключевые заметки"

➤

"Редактор ключевых заметок"

ПРИМЕЧАНИЕ

Остальную часть данной процедуры можно выполнить

также в диалоговом окне "Выбор ключевых заметок".

Работа с базами данных ключевых заметок | 3921

Выберите базу данных из списка "База данных ключевых заметок".

Развертывайте корневой узел и узлы групп/подгрупп, пока не выберете
ключевую заметку, которую хотите отредактировать

Нажмите

Открывается диалоговое окно "Свойства ключевых заметок", где в поле
идентификатора "только считывание" отображается идентификатор
базы данных для редактируемых пользователем ключевых заметок.

Отредактируйте значения "Ключа" и "Заметки" и нажмите "OK".

Удаление ключевых заметок или групп из базы данных
ключевых заметок

Данная процедура используется для удаления одной или нескольких групп, подгрупп
или отдельных ключевых заметок из базы данных ключевых заметок. Помните, что
удаление группы означает одновременное удаление всех подгрупп и ключевых заметок
внутри данной группы.

Щелкните на вкладке "Аннотации"

➤

панели "Ключевые заметки"

➤

"Редактор ключевых заметок"

ПРИМЕЧАНИЕ

Остальную часть данной процедуры можно выполнить

также в диалоговом окне "Выбор ключевых заметок".

Выберите базу данных из списка "База данных ключевых заметок".

Выберите узлы, отображающие группы, подгруппы ключевых заметок
или ключевые заметки, которые следует удалить.

СОВЕТ

Чтобы выбрать сразу несколько заметок, выбирайте узлы

левой кнопкой мыши, удерживая в нажатом состоянии клавишу

CTRL

3922 | Глава 47 Инструменты аннотаций и ключевых заметок

Нажмите

Выбранные заметки удаляются из иерархического дерева в окне
"Редактор ключевых заметок".

Перемещение ключевых заметок или групп в базе данных
ключевых заметок

Данная процедура используется для перемещения ключевой заметки, группы или
подгруппы в другую группу или на другой уровень в иерархической структуре базы
данных. Заметим, что перемещение группы означает одновременное перемещение
всех подгрупп и ключевых заметок, входящих в эту группу.

Щелкните на вкладке "Аннотации"

➤

панели "Ключевые заметки"

➤

"Редактор ключевых заметок"

ПРИМЕЧАНИЕ

Остальную часть данной процедуры можно выполнить

также в диалоговом окне "Выбор ключевых заметок".

Выберите базу данных из списка "База данных ключевых заметок".

Выберите узел (группу, подгруппу или ключевую заметку), который
хотите переместить, и перетащите узел в требуемое место
иерархического дерева.

Задание очередности сортировки ключевых заметок

Данная процедура используется для указания очередности, в какой ключевые заметки,
входящие в заданную базу данных, перечисляются при отображении в редакторе
ключевых заметок, в диалоговом окне "Выбор ключевых заметок" или в легендах
ключевых заметок. Чтобы задать очередность, необходимо ввести одну или несколько
масок, соответствующих шаблонам, используемым для ключей в базе данных.
Ключевые заметки сортируются по принципу поле за полем в пределах каждого
шаблона. Иными словами, все ключевых заметки, которым соответствует один и тот
же шаблон ключа, введенный пользователем в качестве первой маски, указываются
в списке раньше любых ключевых заметок, которым соответствует маска, введенная
второй.

Работа с базами данных ключевых заметок | 3923

При вводе маски необходимо следовать указанным ниже правилам представления
полей, символов и разделителей, из которых состоит образец ключа.

■

Сортируемые поля заключаются в квадратные скобки [ ], а разделители
помещаются в фигурные скобки {}. Пример: [поле] {разделитель}[поле].

■

Разделителями могут быть любые символы, кроме обратной наклонной черты
(\), или любая комбинация символов, начинающаяся не с обратной наклонной
черты. (Обратная наклонная черта зарезервирована для системных нужд)

■

Знак фунта (#) используется для обозначения числового символа, а
вопросительный знак (?) для обозначения алфавитно-цифрового символа (цифры,
буквы или знака препинания).

■

Для полей фиксированной длины используется заданное количество символов.
Пример: [###] является обозначением 3-разрядного поля фиксированной длины.

■

[#...#] используются для обозначения числового поля переменной длины, а [?...?]
- для обозначения алфавитно-цифрового поля переменной длины.

■

За полем переменной длины следует разделитель во всех случаях, кроме тех, когда
оно является заключительным полем в маске.

Пример: в базе данных "AD-ключевые заметки" используются ключи, состоящие из
5-разрядного поля, за которым следуют разделитель (.), односимвольное
алфавитно-цифровое поле и числовое поле переменной длины (например,
09250.А101). Маской, отображающей данную комбинацию, должна быть
[#####]{.}[?][#...#]

Щелкните на вкладке "Аннотации"

➤

панели "Ключевые заметки"

➤

"Редактор ключевых заметок"

Выберите базу данных из списка "База данных ключевых заметок".

3924 | Глава 47 Инструменты аннотаций и ключевых заметок

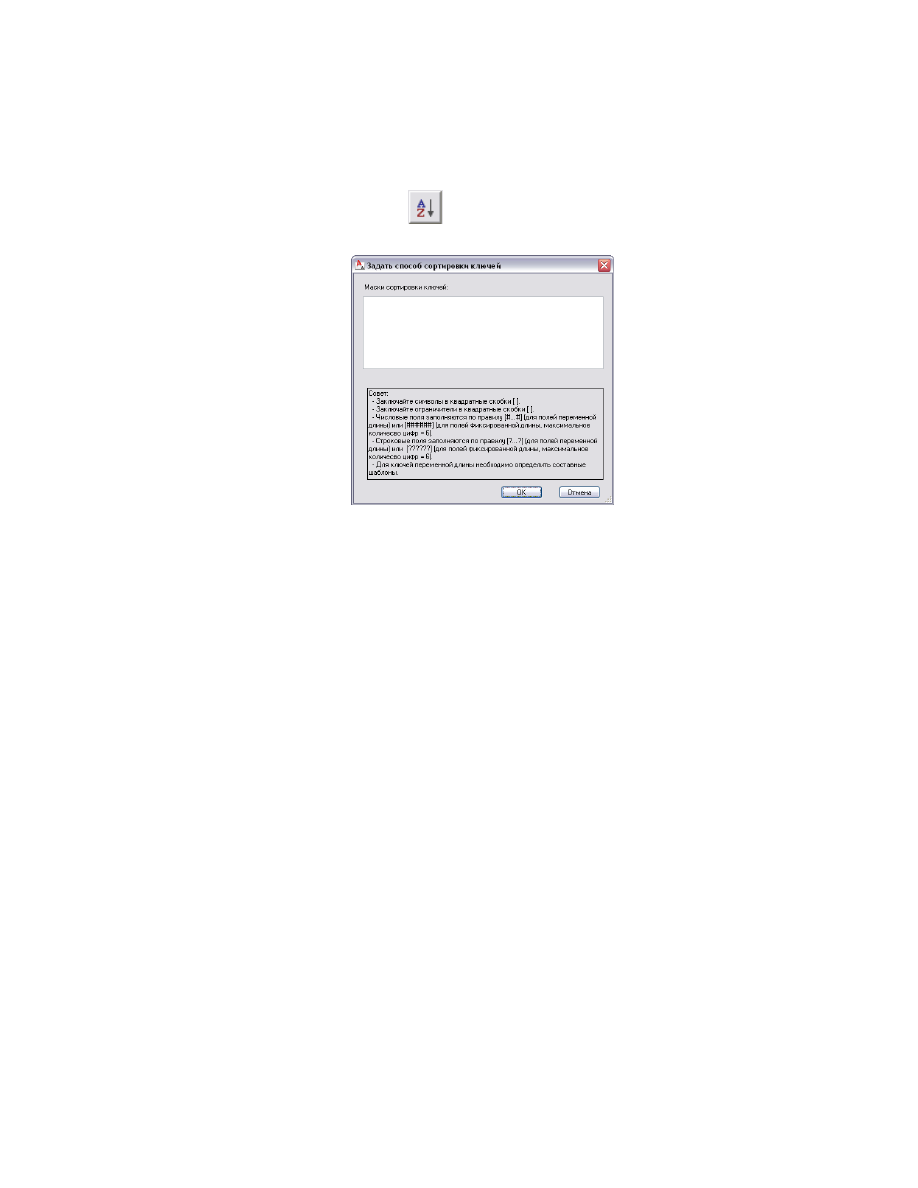

Нажмите

, чтобы открыть диалоговое окно "Задать способ

сортировки ключей".

В диалоговом окне "Задать способ сортировки ключей" введите маску
сортировки ключей для каждого шаблона ключей в выбранной базе
данных. Для каждой маски используйте отдельную строку.

Нажмите "OK".

Схема базы данных ключевых заметок

Чтобы иметь возможность создавать или изменять базу данных ключевых заметок
через "Доступ Microsoft

" (вместо редактора ключевых заметок), необходимо

ознакомиться со схемой базы данных, используемой в AutoCAD Architecture.

База данных ключевых заметок содержит четыре таблицы:

■

Идентификаторы

■

Группы

■

Ключевые заметки

■

Сортировка ключей

Работа с базами данных ключевых заметок | 3925

Таблица "Указатели уникальности"

В таблице "Указатели уникальности" уникальным образом идентифицируется база
данных ключевых заметок и содержатся следующие поля:

■

GUID:

GUID является единым глобальным идентификатором для определенной

базы данных ключевых заметок. Если для задания ключевой заметки пользователь
вставляет поле "AD-ключевые заметки", то устанавливается связь с базой данных
ключевых заметок посредством данного GUID и идентификатора строки ключевой
заметки в таблице "Ключевые заметки". Если при создании базы данных оставить
данное поле пустым, то GUID будет создан при загрузке базы данных через
диалоговое окно "Добавление/удаление баз данных ключевых заметок".

■

Тип:

для базы данных ключевых заметок содержимым данного поля должна быть

строка "Ключевая заметка". (Для базы данных компонентов деталей здесь
требуется строка "Компонент").

■

Автор, экранное имя и описание:

значения этих полей отображаются в

соответствующих полях диалогового окна "Добавление/удаление баз данных
ключевых заметок".

3926 | Глава 47 Инструменты аннотаций и ключевых заметок

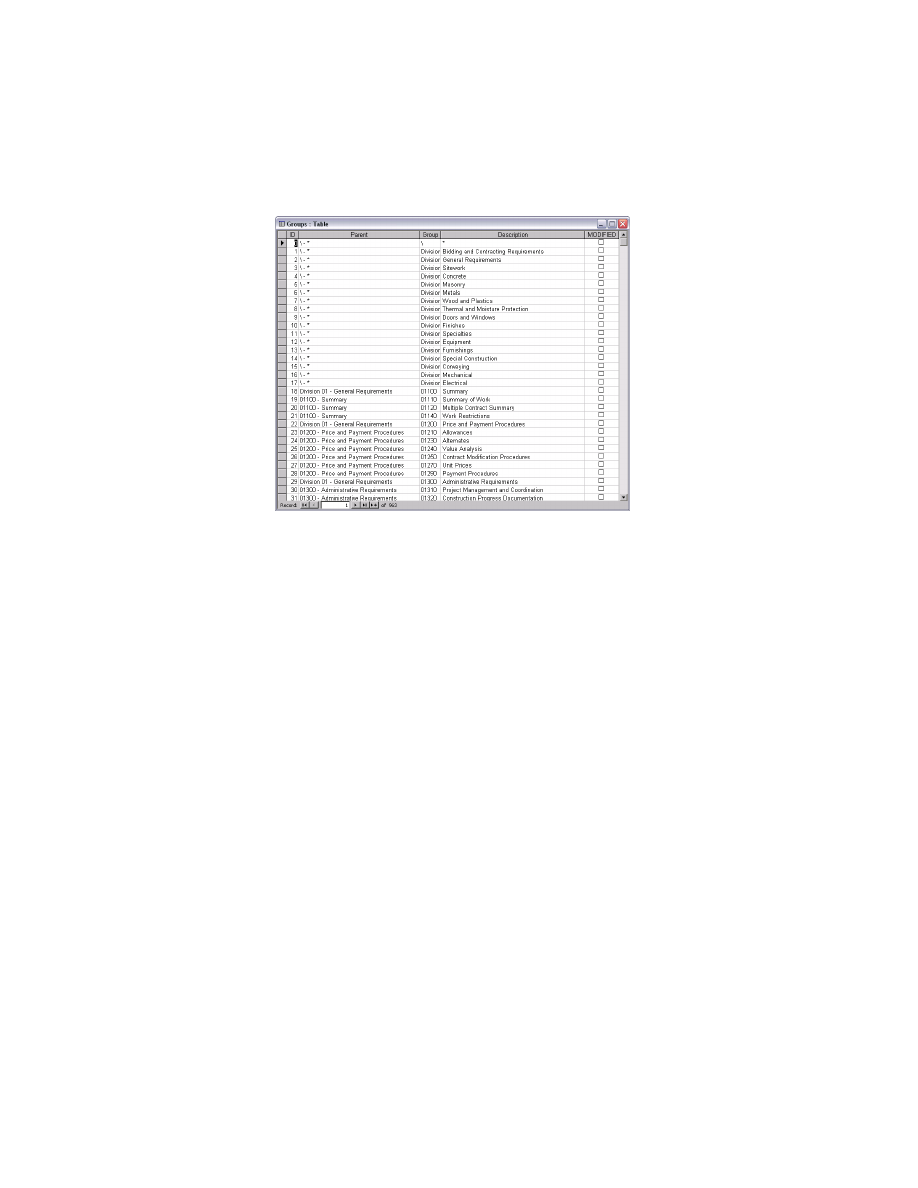

Таблица "Группы"

В таблице "Группы" определяется иерархическая классификация ключевых заметок
внутри базы данных. Иерархия определяет очередность, в какой деления, группы,
подгруппы и отдельные ключевые заметки отображаются в редакторе ключевых
заметок, диалоговом окне "Выбор ключевых заметок" и легендах ключевых заметок.
Указанные ниже поля имеются в каждой из строк таблицы.

■

Идентификатор:

порядковый номер, обозначающий конкретную строку в

таблице. Этот номер нельзя изменить ни при каких обстоятельствах.

■

Родитель:

указывается группа, родительская по отношению к той, которая

указана в поле "Группа".

■

Группа:

указывается конкретное отделение, группа или подгруппа. Заметим, что

корневая родительская группа (\-*) имеет особый статус, и ее идентификатор
равен нулю.

■

Описание:

приводится описательное имя группы.

■

Изменено:

если установлен данный флажок, это означает, что строка была

изменена; это препятствует перезаписи строки в том случае, если при появлении
нового выпуска библиотеки Autodesk происходит подкачка базы данных. Чтобы
ввести в действие эту защиту для любой строки, в которую вносятся изменения,
необходимо мышью взвести флажок.

Работа с базами данных ключевых заметок | 3927

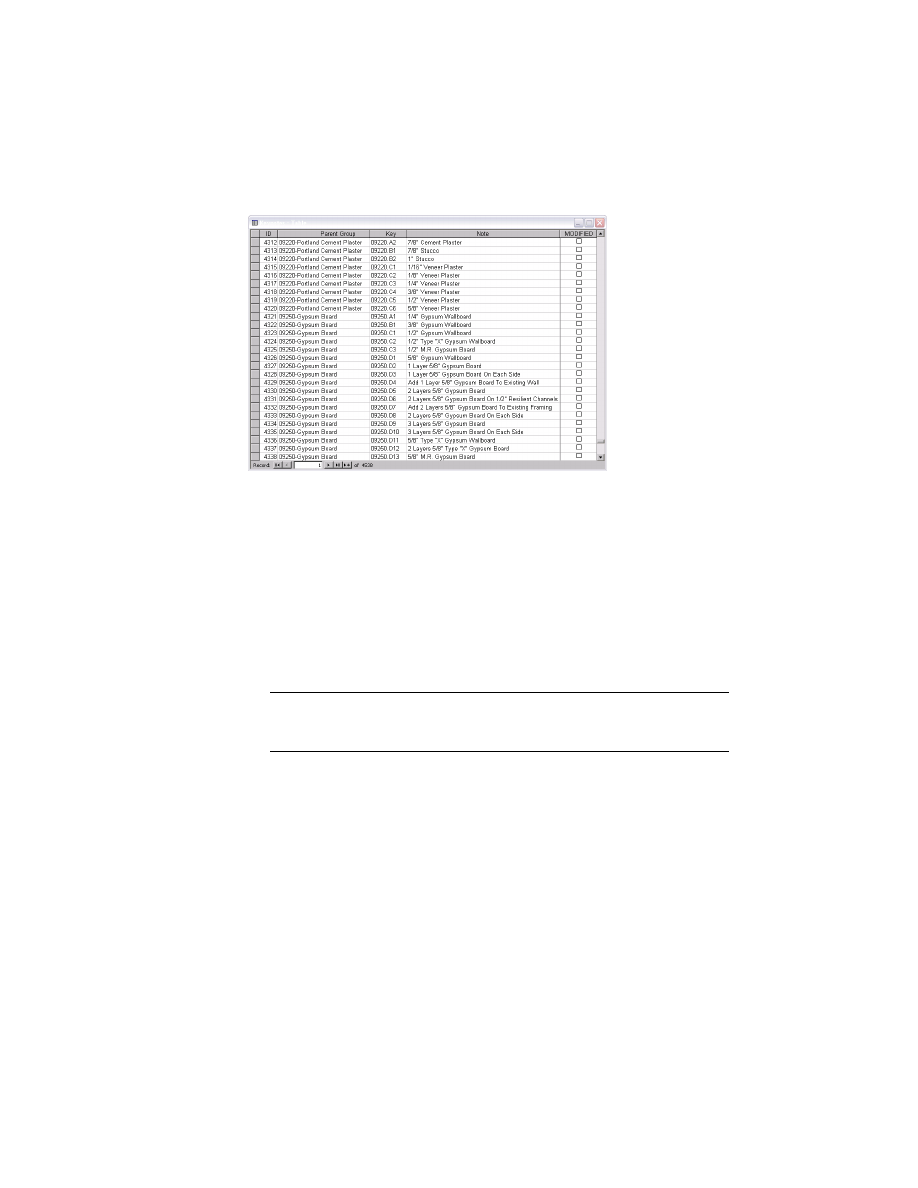

Таблица "Ключевые заметки"

В данной таблице определены индивидуальные ключевые заметки для всех групп,
идентифицированных в таблице "Группы". Сюда входят следующие поля:

■

Идентификатор:

порядковый номер, обозначающий конкретную строку в

таблице. Данный номер нельзя изменить ни при каких обстоятельствах. В процессе
вставки в чертеж ключевых заметок данный идентификатор в сочетании с GUID
базы данных отслеживается в поле "AD-ключевые заметки". Это позволяет
обновлять ключевые заметки в чертеже при внесении изменений в базу данных
ключевых заметок.

■

Родительская группа:

идентифицируется предок ключевой заметки с

отображением содержимого полей "Группа" и "Описание" из таблицы "Группы".

СОВЕТ

Если требуется иметь одноуровневый (неиерархический) список

ключевых заметок, можно назначить корневую родительскую группу (\-*) всем
ключевым заметкам в данной таблице.

■

Ключ:

указывается ключ ключевой заметки. Если база данных создается при

наличии ранее созданной таблицы "Группы", то в данном поле отображается
значение из поля "Группа". Разделитель и суффикс определяются пользователем.

■

Заметка:

приводится текст заметки для конкретного ключа.

■

Изменено:

если установлен данный флажок, это означает, что строка была

3928 | Глава 47 Инструменты аннотаций и ключевых заметок

необходимо взвести флажок. Более подробные сведения о подкачке базы данных
см. в

Перемещаемые базы данных компонентов деталей и ключевых заметок

на

стр. 4311.

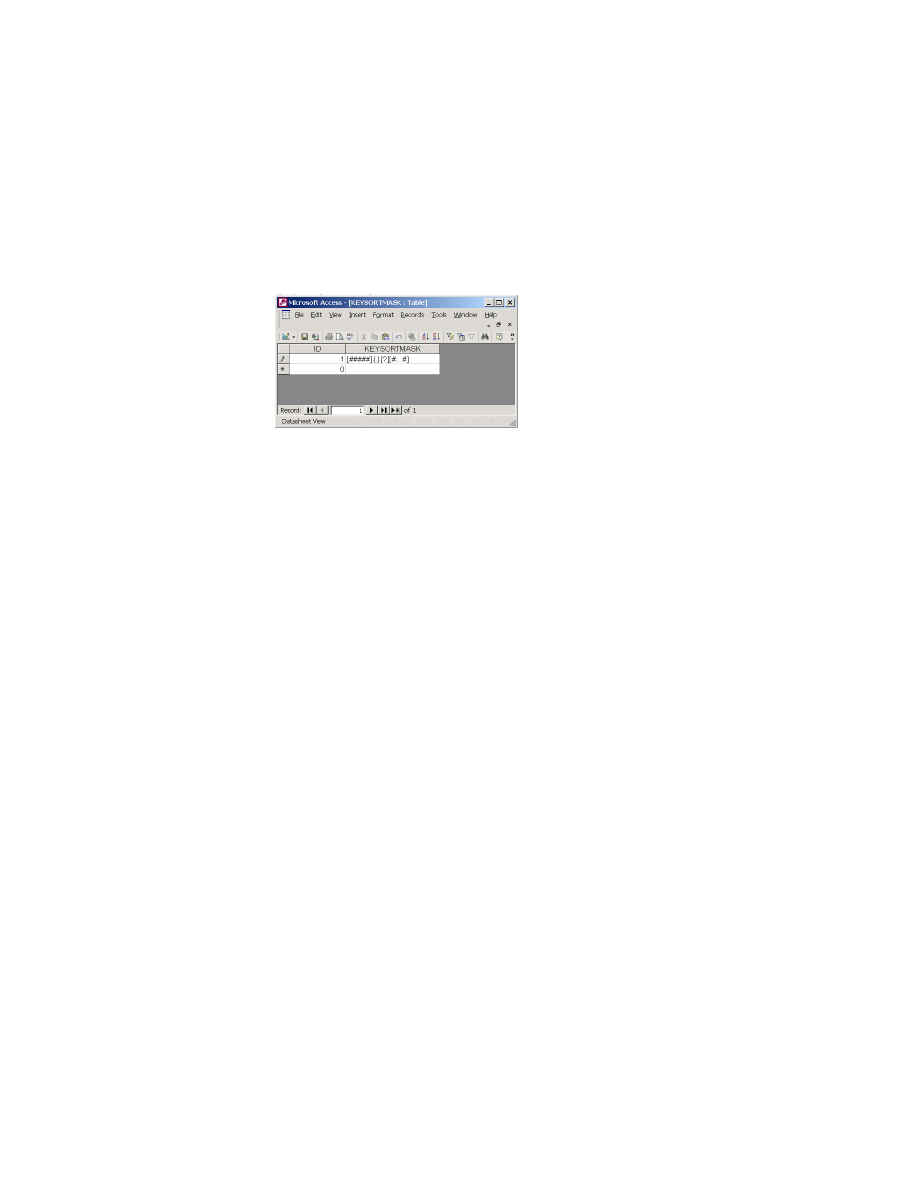

Таблица "Сортировка ключей"

Данная таблица содержит маски сортировки ключей, отображающие различные
шаблоны ключей, используемые в базе данных. Порядок перечисления масок в
таблице определяется очередностью, в которой шаблоны ключей перечисляются в
редакторе ключевых заметок, диалоговом окне "Выбор ключевой заметки" и легендах
ключевых заметок; то есть, все ключевые заметки с ключами, в которых используется
шаблон, идентифицируемый маской в записи 1, указываются в списках на позициях
перед ключевыми заметками с шаблонами ключей, идентифицируемыми
последующими записями в таблице. На приведенном выше чертеже изображена
маска сортировки ключей для базы данных "AD-ключевые заметки", поставляемой
с AutoCAD Architecture Маски сортировки ключей формируются по следующим
правилам:

■

Сортируемые поля заключаются в квадратные скобки [], а разделители - в
фигурные скобки {}. Пример: [поле] {разделитель}[поле].

■

Работа с базами данных ключевых заметок | 3929

Примеры ключей с использованием шаблона типа [#####]{.В маску }[?][#...#],
показанную на приведенном выше чертеже, входят 03250.A1, 07250.B102 и
09250.C1007.

Маски сортировки ключей можно также задавать с помощью редактора ключевых
заметок в соответствии с описанием из раздела

Задание очередности сортировки

ключевых заметок

на стр. 3923.

Инструменты стрелки на север и точек базы

Аннотации стрелки на север и точки базы используются для определения направлений
в чертеже. Ранее находящиеся в виде блоков содержимого в Центре управления,
теперь эти аннотации доступны с помощью инструментов на инструментальных
палитрах и в Библиотеке компонентов.

В этом выпуске AutoCAD Architecture стрелки на север и точки базы конвертированы
из блоков содержимого Центра управления в реальные инструменты с определенными
свойствами.

Обозначения стрелки на север и точки базы

По умолчанию все инструменты стрелки на север и точки базы устанавливаются
аннотативными. Это означает, что аннотации, вставляемые с помощью этих
инструментов, управляются аннотативным масштабом. Более подробную
информацию см. в разделе

Масштабирование аннотаций

на стр. 3954.

3930 | Глава 47 Инструменты аннотаций и ключевых заметок

AutoCAD Architecture 2011. Руководство пользователя (глава 41-47) - часть 11
