AutoCAD Architecture 2011. Руководство пользователя (глава 41-47)

Фасады

Создание фасадов моделей зданий на чертеже можно начать с чертежа линии фасада и обозначения,
а затем создать 2D или 3D фасад на ее основе. Можно управлять размером и формой любого
создаваемого фасада, и, кроме того, обновлять имеющийся фасад путем модификации входящих в
него объектов. 2D фасады создаются без скрытых и перекрывающихся линий. Наружным видом 2D
фасадов можно управлять, применяя правила, регулируемые стилем и свойствами экранного
представления 2D фасада.

Работа с фасадами

Создание фасадов моделей зданий на чертеже можно начать с чертежа линии фасада
и обозначения, а затем создать 2D или 3D фасад на ее основе. Можно управлять
размером и формой любого создаваемого фасада, и, кроме того, обновлять имеющийся
фасад путем модификации входящих в него объектов. 2D фасады создаются без скрытых
и перекрывающихся линий. Наружным видом 2D фасадов можно управлять, применяя
правила, регулируемые стилем и свойствами экранного представления 2D фасада.

Линии фасада и обозначения

Линия фасада определяет, как далеко простирается вертикальная проекция создаваемой
модели здания. Линии фасада могут быть прямыми или ломаными. Можно указать
также длину и высоту участка, определяемого линией фасада. Обозначения фасадов,
которые обычно содержат букву или цифру и указывают на его направление,
отображаются по краям линии фасада.

Нарисовав линию фасада, можно создать фасадный объект на основе этой линии.

3579

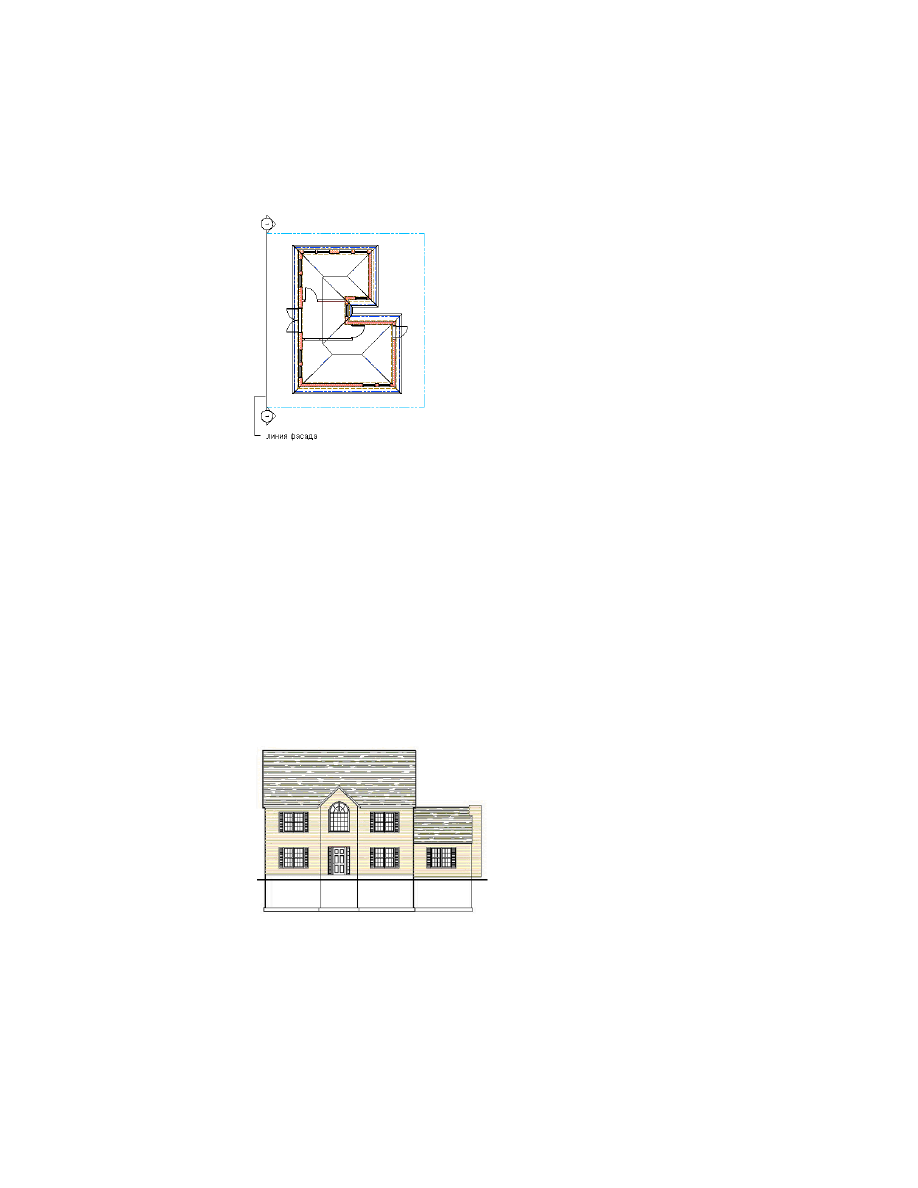

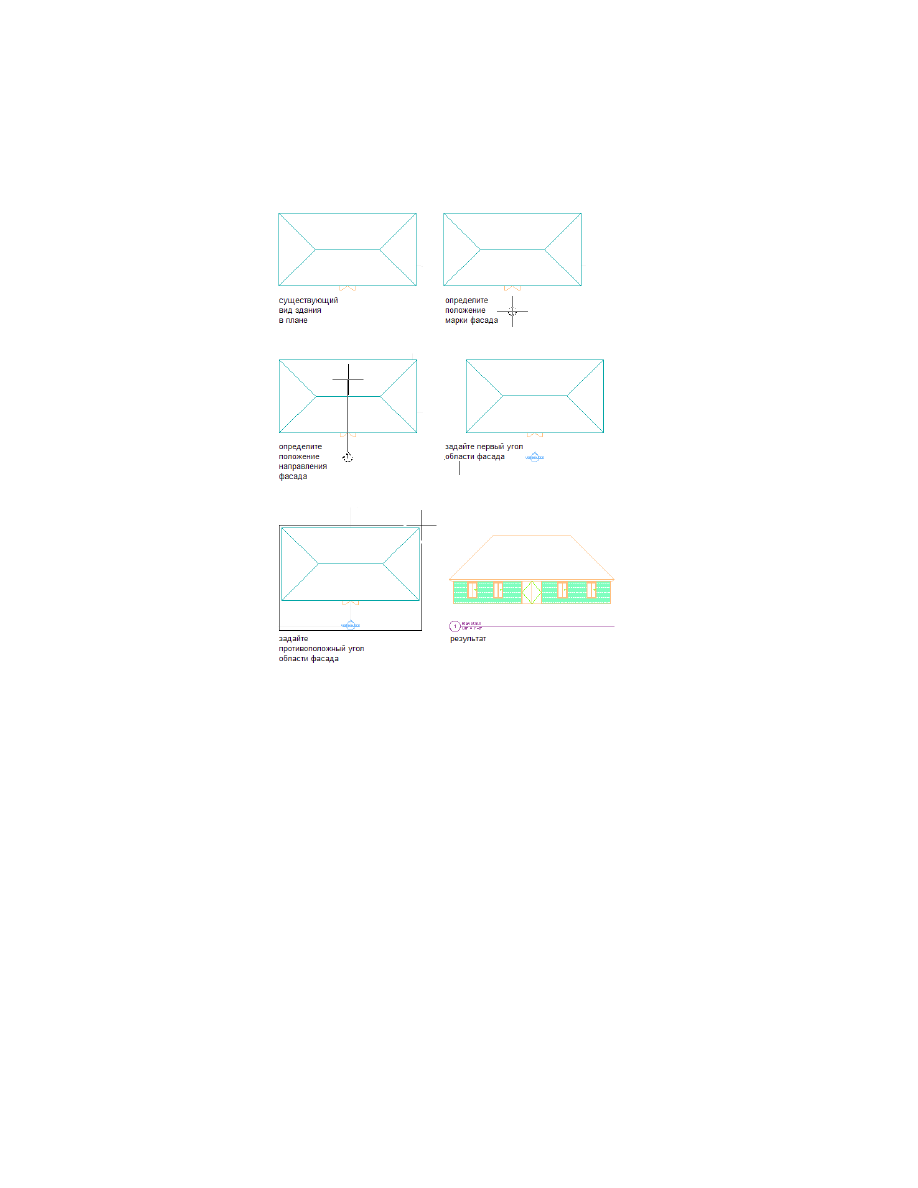

Обзор линии фасада и обозначения

2D фасады

2D фасады создаются с помощью чертежа линии фасада перед некоторым количеством
объектов и созданием 2D фасада на основе этих линий. Объект фасада изображается
без скрытых и перекрывающихся линий. 2D фасад можно редактировать, изменяя
свойства экранного представления объекта или его стиля. Стиль 2D фасада позволяет
отображать компоненты экранного представления фасада и создавать правила,
которые позволяют назначать различным деталям фасада разные компоненты
отображения. Можно регулировать шкалу видимости, слоя, цвета, типа линии, веса
линии и типа линии каждого компонента. Можно назначать материал, например
кирпич или бетон, отдельным компонентам объекта или стиля. Кроме того, можно
использовать команды редактирования линии с целью назначения отдельных линий,
содержащихся в 2D фасаде, различным компонентам экранного представления и
для объединения геометрических объектов в 2D фасаде. Можно задавать размеры
2D фасада.

2D фасад здания

3580 | Глава 41 Фасады

3D фасады

3D фасады создаются с помощью чертежа линии фасада перед некоторым количеством
объектов и созданием 3D изометрической проекции на этой основе. Стили в 3D
фасадах не используются. Однако, можно управлять отображением графических
разделов внутри 3D фасадов. С помощью команды "Проекция со скрытыми линиями"
можно создавать 2D проекции со скрытыми линиями в любых видах для 3D фасада,
которые можно расчленять и редактировать или штриховать. Более подробную
информацию об использовании данной команды см. в разделе

Создание проекции

со скрытыми линиями

на стр. 3647.

3D фасад в 3D проекции

Графические разделы фасада

2D или 3D фасадный объект может содержать ряд графических разделов,
определяющих декомпозицию фасадного объекта. Данная функция полезна в случае,
когда нужно создать такой перспективный вид объекта, при котором детали,
находящиеся ближе к наблюдателю, изображаются более темными и жирными
линиями, а удаленные детали изображаются более светлыми линиями.

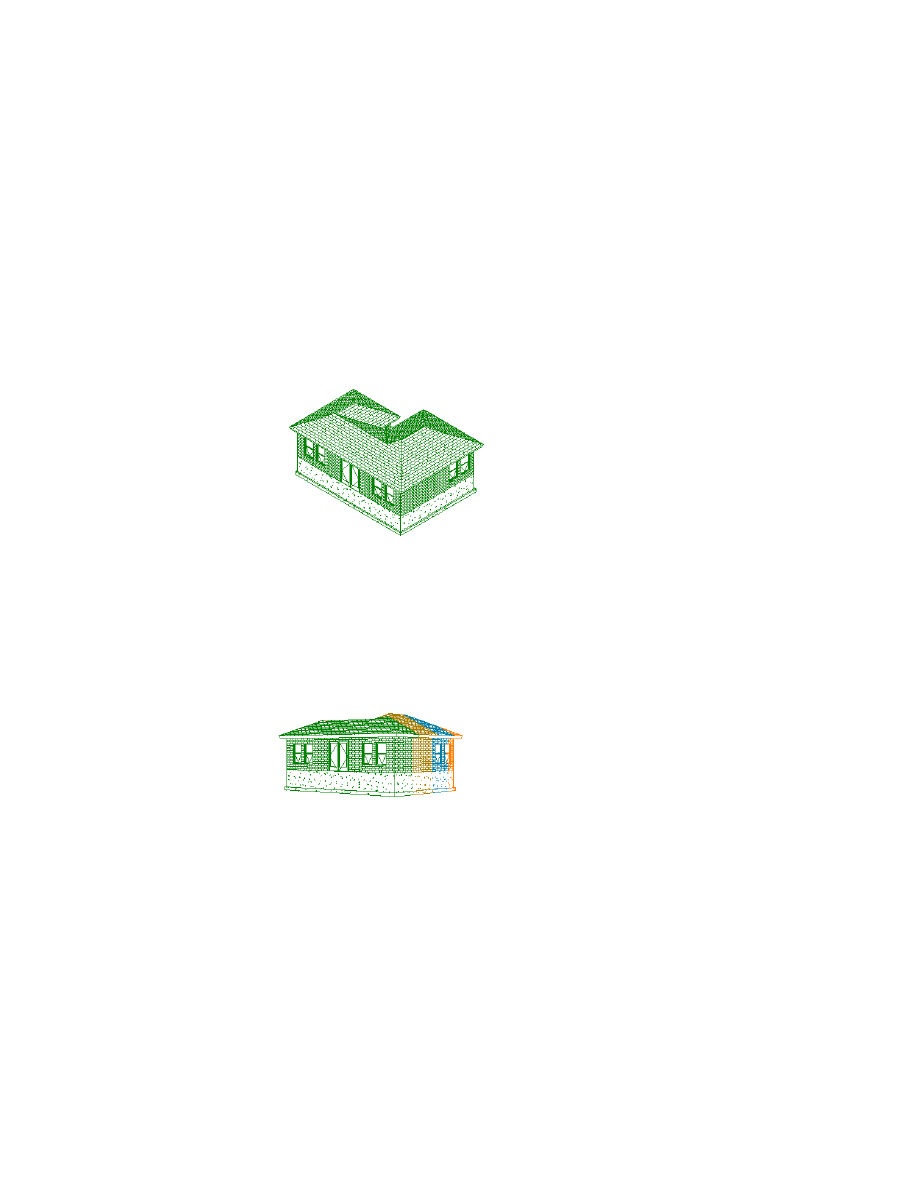

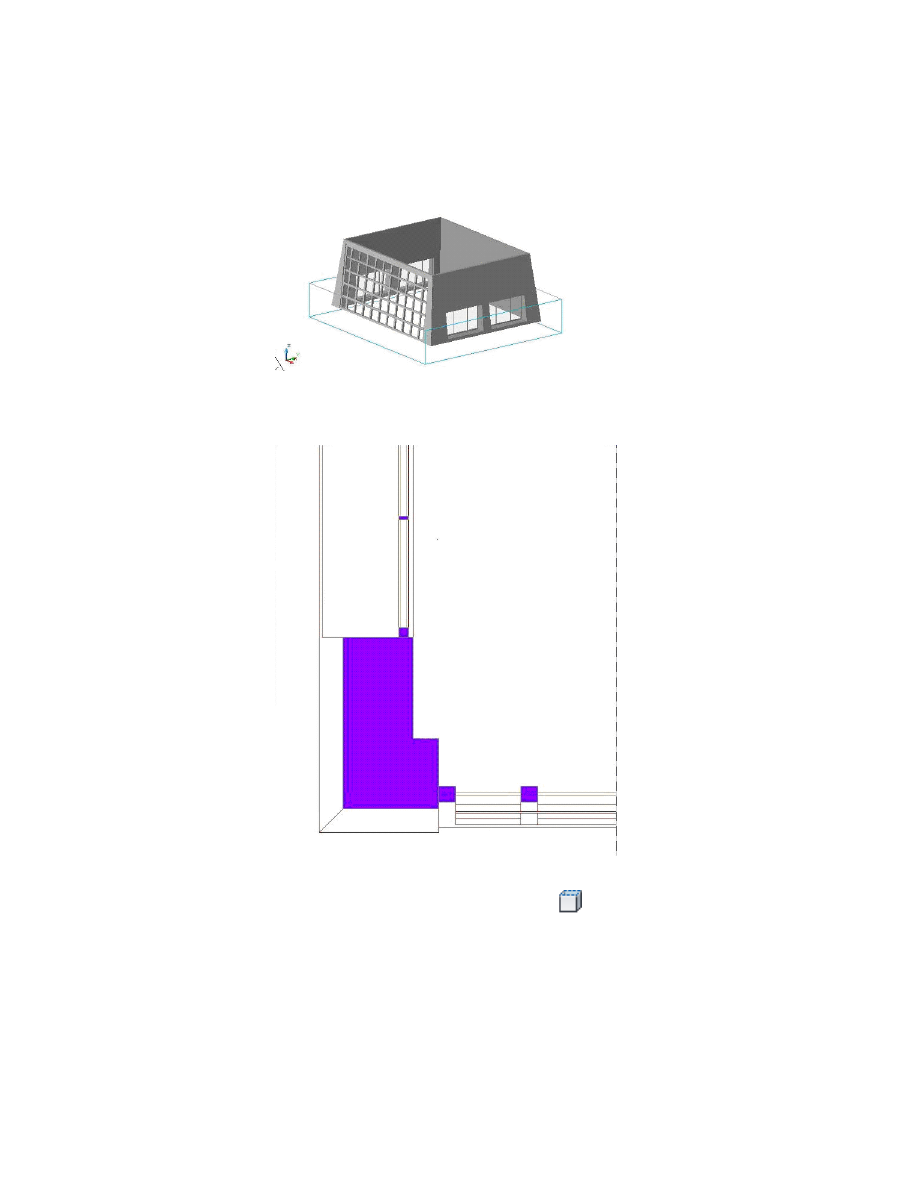

3D фасад с графическими разделами на виде в перспективе

Вид псевдоразреза

Вид псевдоразреза представляет собой специальный вид 3D разреза, в котором
разрезанные объекты не преобразуются в объект 3D разреза, но остаются на чертеже
в виде объектов. Детали объекта внутри ограничивающей рамки линии разреза
сохраняют индивидуальные компоненты отображения, а детали объектов за
пределами линии разреза могут быть изображены или скрыты. Чтобы взять под

Работа с фасадами | 3581

контроль появление деталей объекта за пределами линии разреза, необходимо
назначить материал разрезанным объектам.

При визуализации псевдоразреза можно показать внешнюю деталь, например, как
полупрозрачное добавление.

Можно использовать вид псевдоразреза в фасаде, чтобы вырезать именно тот участок,
который требуется на текущий момент, и сфокусировать изображение на данном
конкретном участке. Это помогает ускорить и упростить работу с моделью здания.

Более подробную информацию о создании видов псевдоразреза см. в разделе

Создание

псевдоразреза

на стр. 3534.

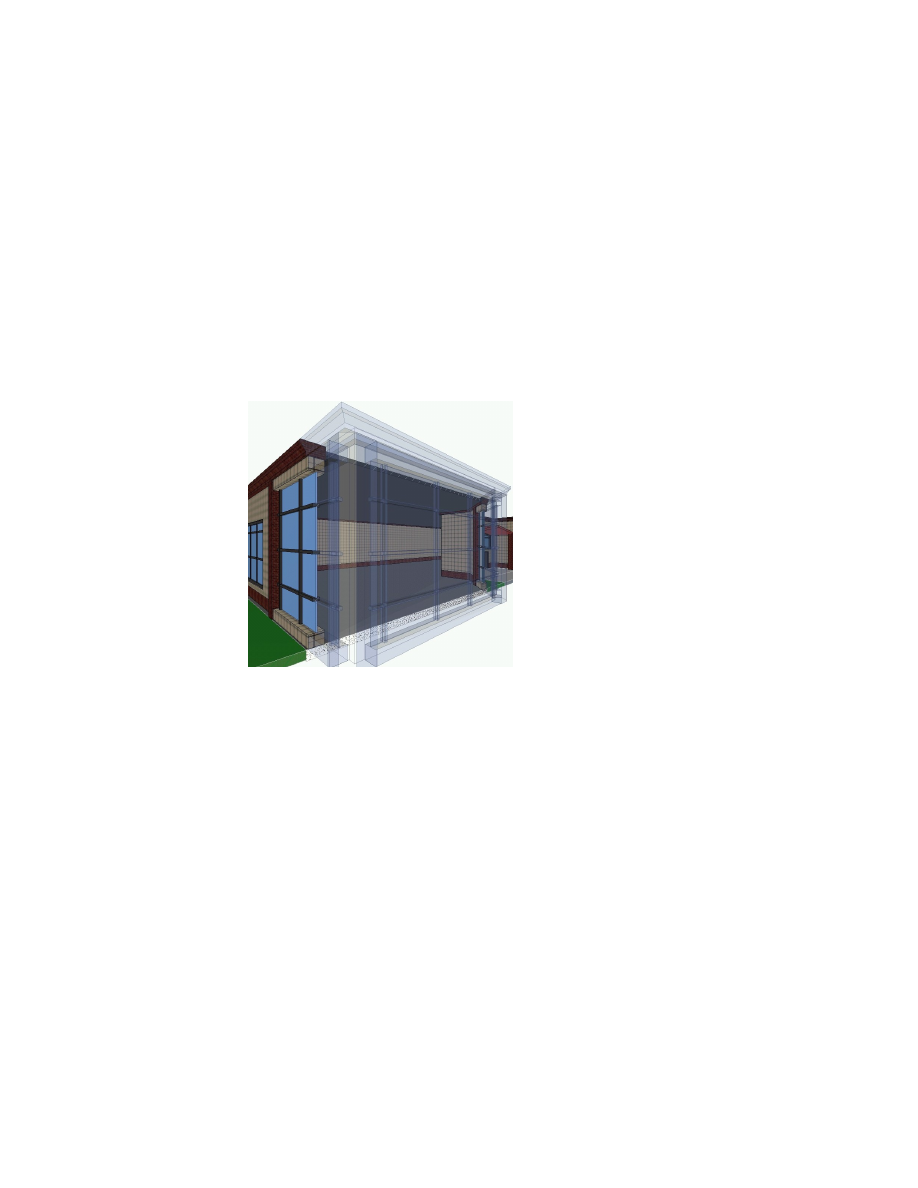

Вид визуализированного псевдоразреза с прозрачными телами компонентов

Материалы фасада

В AutoCAD Architecture разрешается назначать материалы различным компонентам
объекта. Эти материалы отображаются при создании 2D или 3D объекта фасада.
Можно указать, требуется ли использование свойств экранного представления
материалов или свойств экранного представления объекта фасада.

3582 | Глава 41 Фасады

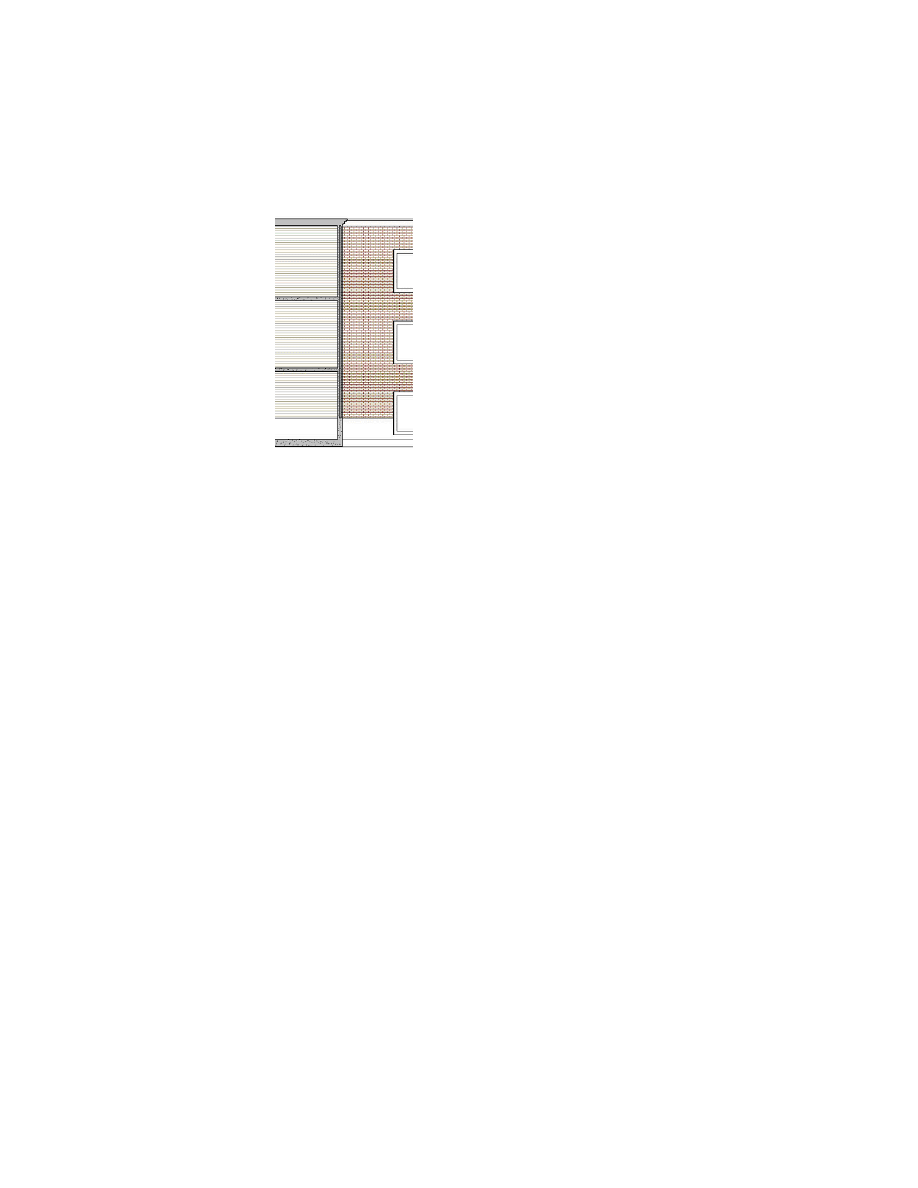

2D фасад с различными вариантами штрихования поверхности

AutoCAD Architecture обеспечивает большое количество предварительно
определяемых материалов для общепринятых целей проектирования. Можно
использовать заранее определенные материалы или изменять их в соответствии со
своими проектами. Можно также создавать свои собственные материалы. Более
подробные сведения см. в разделе

Экранные компоненты 2D и 3D фасадов и

материалы

на стр. 3634.

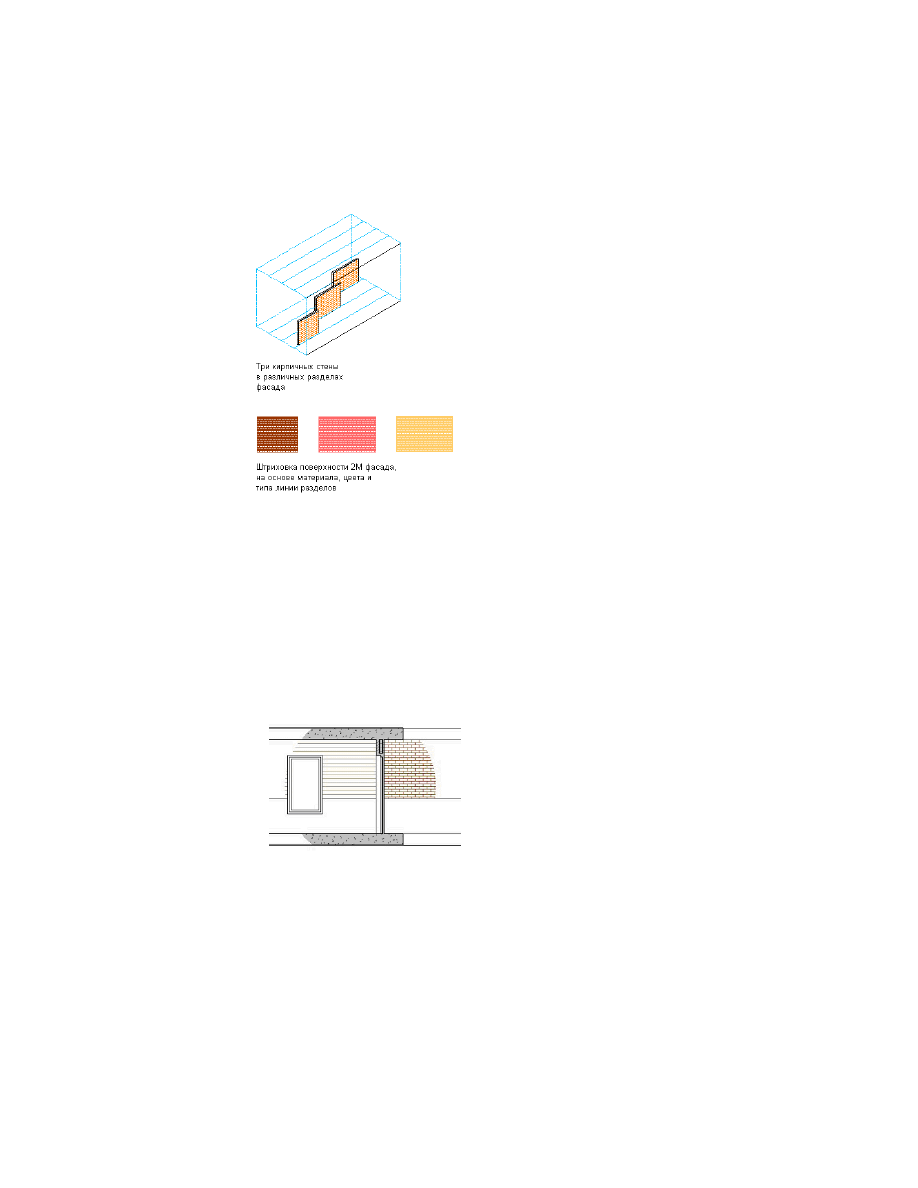

Графические разделы в стилях 2D фасада и материалы

При создании графических разделов в стиле, желательно обеспечивать визуальное
отличие содержащихся в них объектов от объектов других графических разделов.
При назначении материалов объектам можно задавать стиль 2D фасада таким
образом, чтобы он использовался как шаблон штриховки из материала с
заимствованием при этом цвета и типа линии из свойств экранного представления
графического раздела.

Работа с фасадами | 3583

Графические разделы фасада с назначенным штрихованием поверхности

Более подробные сведения см. в разделе

Использование графических свойств разделов

и материалов в стилях 2D фасада

на стр. 3638.

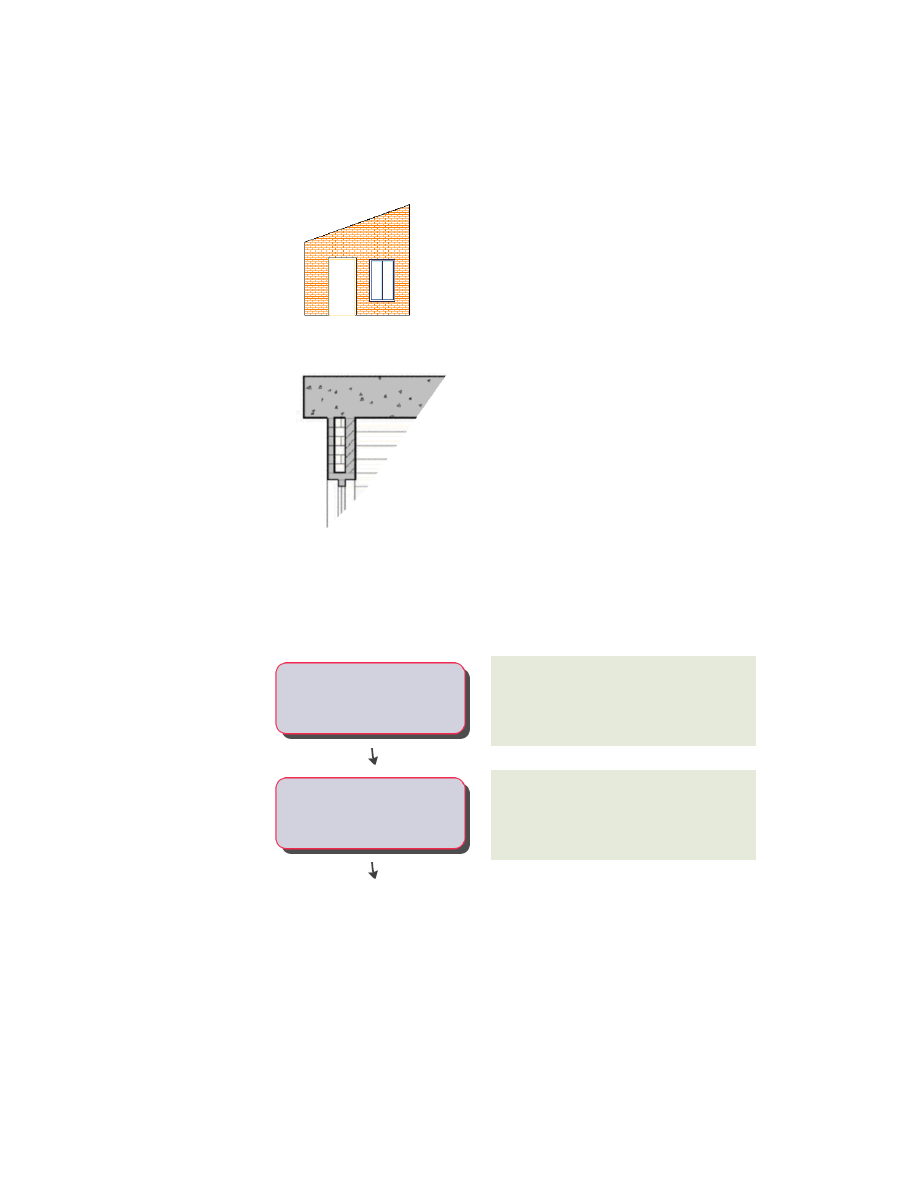

Границы материала в 2D фасадах

Границы материала позволяют удалять или ограничивать по размеру участки 2D
фасада:

■

ограничить количество штриховки с целью получения более понятной
конструкторской документации,

■

выделять участок на фасаде.

■

Замаскируйте часть фасада так, чтобы подробнее прорисовалась деталь.

3584 | Глава 41 Фасады

■

Обрежьте часть фасада, имеющую неправильную форму.

Более подробные сведения см. в разделе

Создание границы материала в 2D фасаде

на стр. 3615.

Создание 2D или 3D фасада

Линия фасада

на стр. 3589 определяет границы

фасада (его ширину, высоту и длину), получаемые
на основе модели здания.

-----

Построение линии фасада и ее
обозначение

Выберите линию фасада и необходимые объекты
и

создайте

на стр. 3600 фасад.

-----

Создание 2D или 3D фасада

Создание 2D или 3D фасада | 3585

Для обновления вида фасада можно

редактировать

на стр. 3604 линию фасада,

редактировать линию или редактировать объекты.

-----

Внесение изменений в фасад или
модель здания

Обновите

на стр. 3624 фасады, чтобы отобразить

изменения. внесенные в линию фасада, объект

-----

Обновление фасада

фасада или модель здания. Можно также

полностью

на стр. 3626 обновить сразу все фасады

в проекте или выбранной папке.

Изображение и редактирование линий фасада

Первым шагом при создании фасадов является чертеж линии фасада, относящейся
к используемой модели здания. Линия фасада определяет границы вертикальной
проекции модели здания.

ПРИМЕЧАНИЕ

Возможно создание фасадов вертикальной и горизонтальной

ориентации.

Создание фасадного объекта на основе линии фасада

При создании фасада на основе линии фасада необходимо указать тип создаваемого
фасадного объекта.

в результате получается ...

Когда создается ...

ортогональная проекция модели здания.

объект 2D фасада,

участок модели здания, определенный ли-
нией фасада.

объект 3D фасада,

Наблюдение линии фасада

На виде в плане линия фасада отображается так, как она должна выглядеть в
конструкторской документации.

3586 | Глава 41 Фасады

Прежде чем создавать фасад, можно изменить свойства линии фасада. Кроме того,
можно изменять свойства линии фасада и обновлять уже созданный фасад. Более
подробную информацию об обновлении имеющихся фасадов см. в разделе

Обновление 2D или 3D фасада

на стр. 3624.

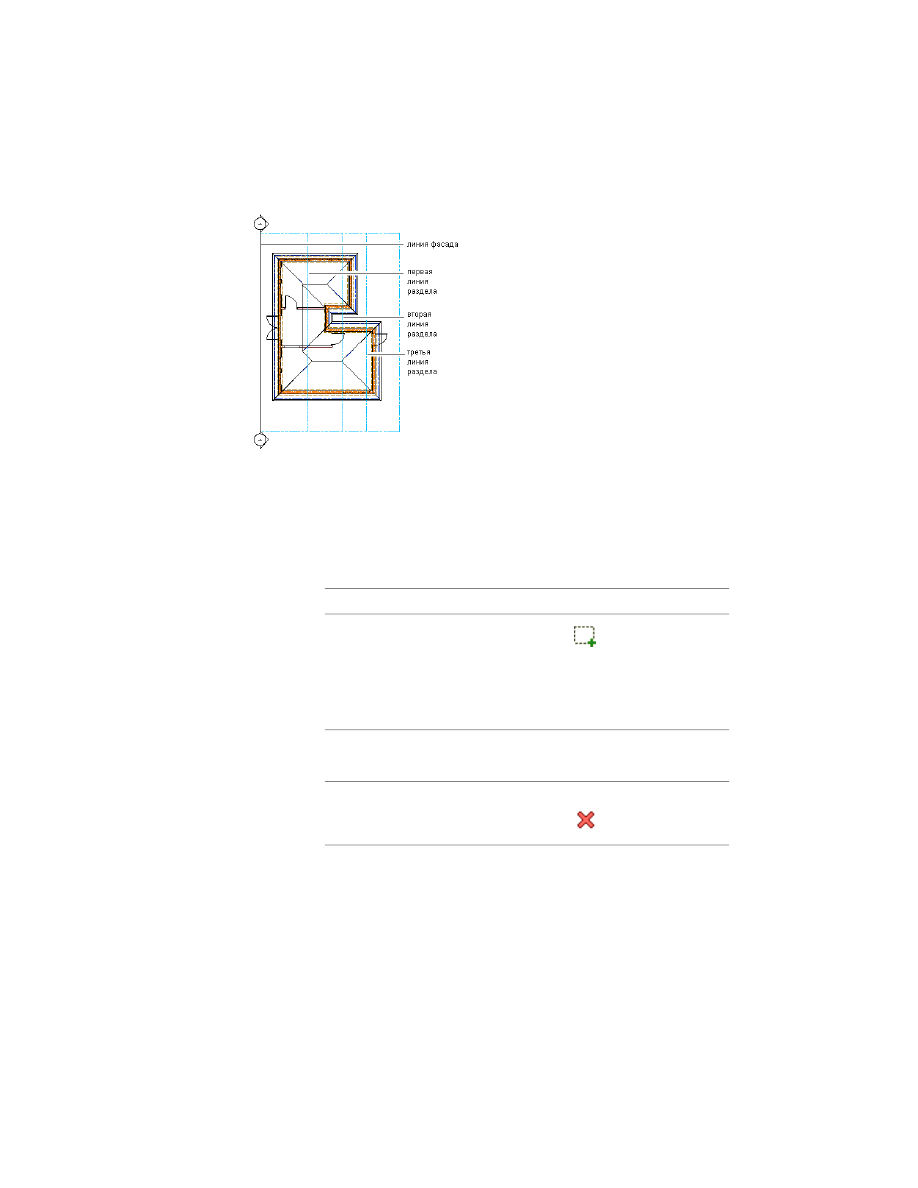

Использование графических разделов в фасадах

В свойствах линии фасада можно задать графические разделы. Эти разделы добавятся
к создаваемому 2D или 3D фасаду. Для графических разделов указываются их
расстояния от линии фасада. Можно управлять весом линий и другими свойствами
отображения графических разделов для добавления уровней глубины к фасадам.
Например, можно отобразить один раздел с большим весом линии, а другой - с
малым весом для демонстрации того, что первый раздел находится перед вторым.

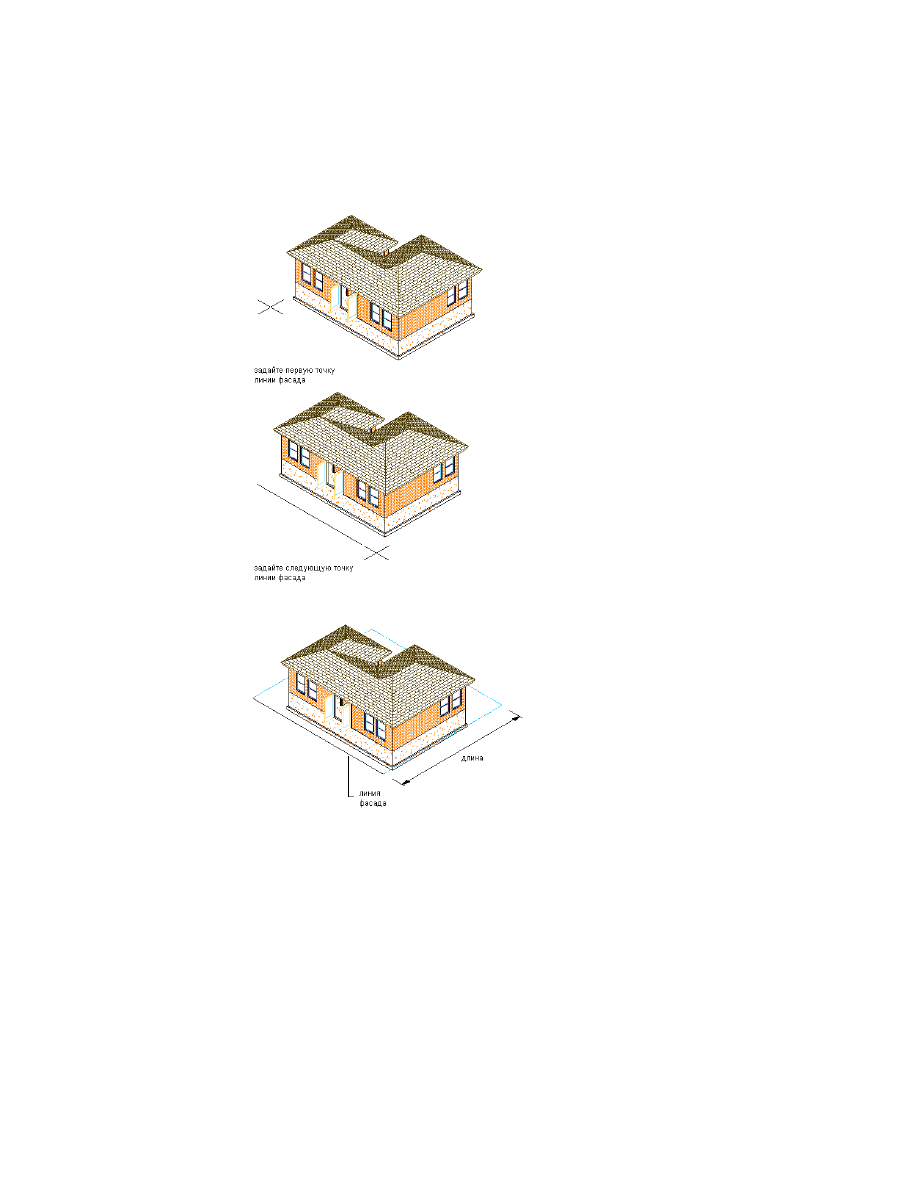

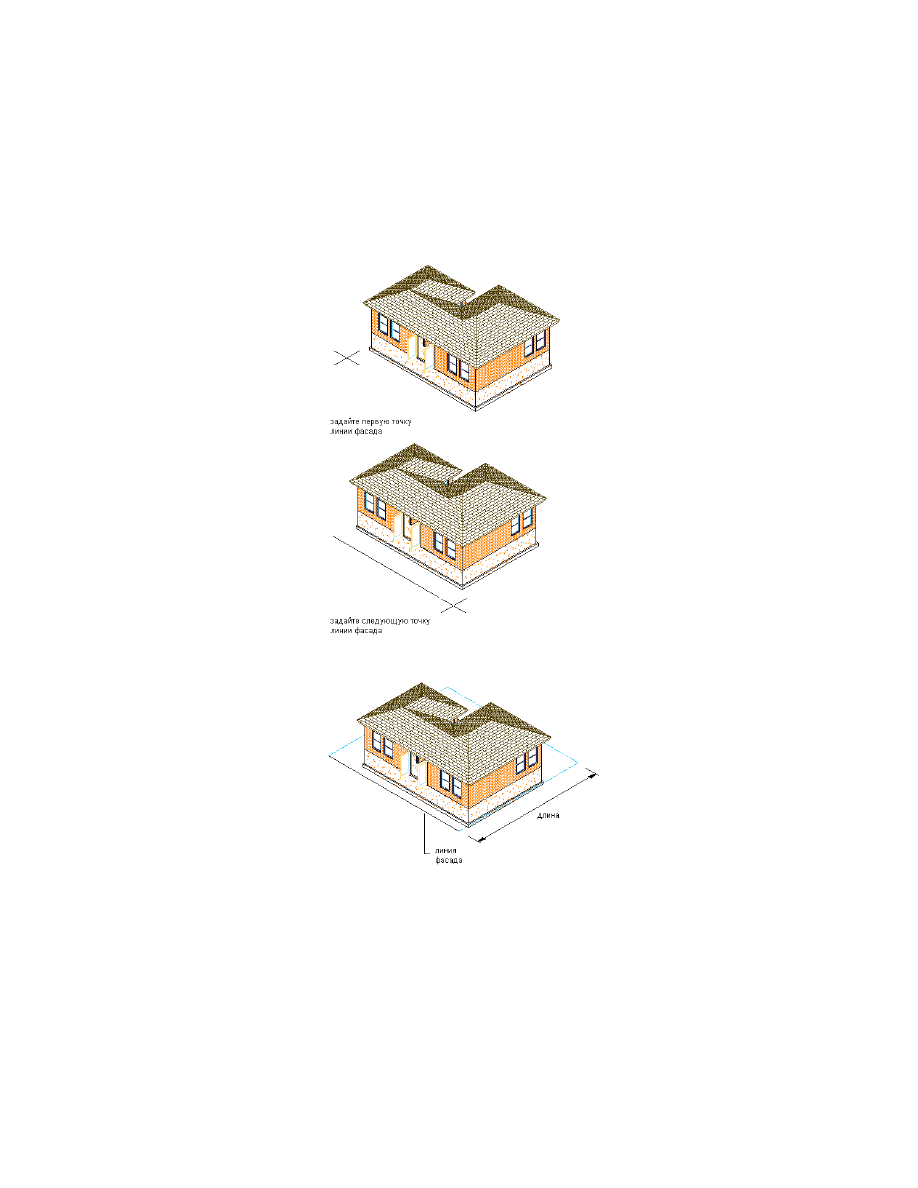

Построение линии фасада и обозначение

Эта процедура используется для построения линии фасада и его обозначений,
расположенных по краям линии. Линию фасада изображают с указанием начальной
и конечной точки для линии, относящейся к используемой модели здания.

ПРИМЕЧАНИЕ

При работе с комплектом чертежей, в котором несколько внешних

ссылок связано с основным чертежом, линию фасада изображают на основном
чертеже.

СОВЕТ

Можно также создать фасады при использовании инструмента "Выносной

элемент" Более подробные сведения см. в разделе

Размещение выносок фасада

на стр. 3999.

Щелкните на вкладке "Главная"

➤

панели "Разрез и фасад"

➤

"Линия

фасада"

Укажите начальную точку линии фасада.

ПРИМЕЧАНИЕ

Обозначьте начальную и конечную точки для линии

фасада таким образом, чтобы линия фасада проходила позади лицевой
поверхности или сегмента используемого вида здания в модели,
благодаря чему будет обеспечено включение всех объектов в
вертикальную проекцию.

Укажите конечную точку линии фасада.

Линия фасада отображается в текущем чертеже с обозначением фасада.
Контур линии фасада изображается с использованием линии фасада в

Построение линии фасада и обозначение | 3589

Обозначение фасада является многовидовым блоком, который крепится к линии
фасада якорем. Можно отредактировать обозначение фасада , чтобы изменить
информацию, отображаемую в марке. Более подробные сведения см. в разделе

Изменение атрибутов обозначения фасада

на стр. 3597.

Имея линию фасада в своем чертеже, можно изменять свойства линии, чтобы
изменить фасад.

Изменение высоты фасада с помощью ручек

Эта процедура используется для изменения высоты любого фасада, привязанного к
линии фасада. Можно изменять высоту линии фасада до или после создания
основанного на ней фасада. Изменяя высоту после создания фасада, необходимо
скорректировать фасад, чтобы отобразить изменения.

Кроме того, высоту фасада можно изменять с помощью палитры свойств.

На плавающей панели "Вид" щелкните на раскрывающемся списке

"Вид"

➤

"ЮЗ изометрия"

Выберите линию фасада, которую хотите изменить.

Выберите ручку "Границы модели" для отключения режима границ
модели по высоте.

Если используются границы модели по высоте, то высота фасада
определяется высотой объектов в фасаде и не доступна для
динамических изменений.

Выберите ручку "Высота".

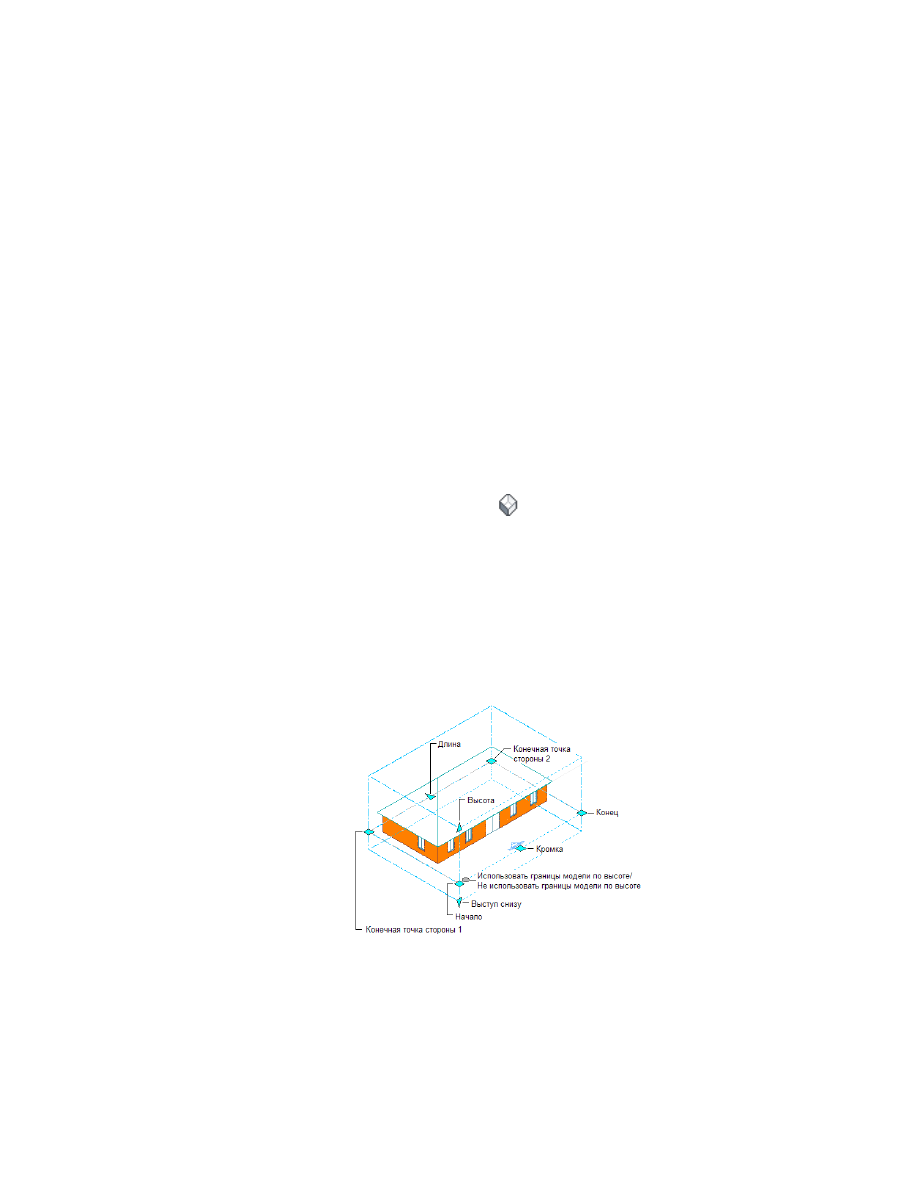

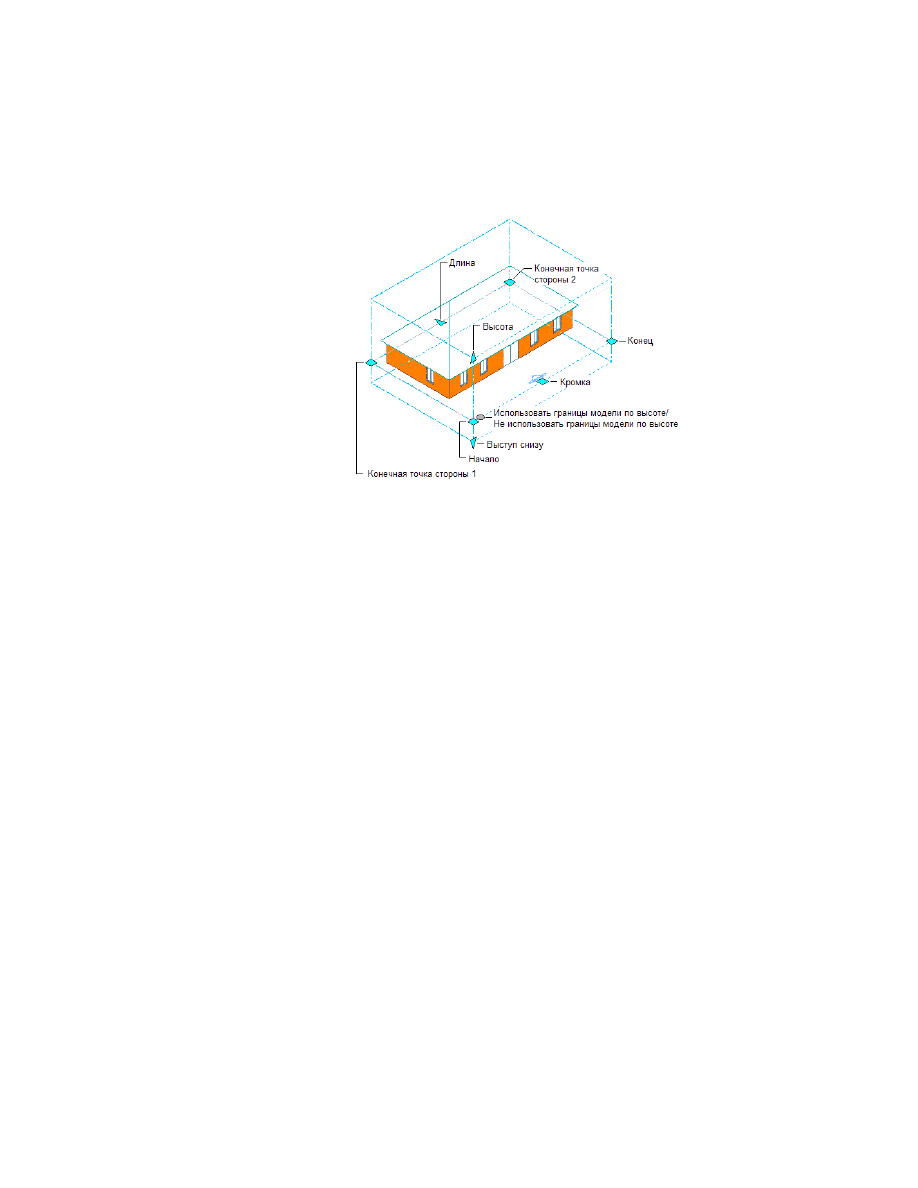

Наблюдение ручек фасада в 3D виде

Изменение высоты фасада с помощью ручек | 3591

Перемещайте ручку, пока на экране не появится нужное значение
высоты, затем нажмите на него или введите значение.

При создании или обновлении фасада выполняется разрез объектов
на данной высоте.

Чтобы выключить ручки, щелкните правой кнопкой и выберите
"Отменить все".

Обновление фасада, созданного на основе данной линии фасада, описано в разделе

Обновление 2D или 3D фасада

на стр. 3624.

Изменение нижнего выступа фасада с помощью ручек

Эта процедура используется для изменения нижнего выступа любого фасада,
привязанного к линии фасада. Можно изменять нижний выступ линии фасада до
или после создания основанного на ней фасада. Если нижний выступ изменяется
после создания фасада, необходимо откорректировать фасад с целью отображения
изменений.

Можно также изменять нижний выступ фасада с помощью палитры свойств.

На плавающей панели "Вид" щелкните на раскрывающемся списке

"Вид"

➤

"ЮЗ изометрия"

Выберите линию фасада, которую хотите изменить.

Выберите ручку "Границы модели" для отключения режима границ
модели по высоте.

Если используются границы модели, то нижний выступ по умолчанию
находится на 1 фут ниже плоскости

Выберите ручку "Нижний выступ".

3592 | Глава 41 Фасады

Наблюдение ручек фасада в 3D виде

Перемещайте ручку, пока на экране не появится нужное значение
нижнего выступа, нажмите на значение или введите его.

Чтобы выключить ручки, щелкните правой кнопкой и выберите
"Отменить все".

Обновление фасада, созданного на основе данной линии фасада, описано в разделе

Обновление 2D или 3D фасада

на стр. 3624.

Изменение длины фасада с помощью ручек

Эта процедура используется для изменения длины любой границы фасада,
привязанной к линии фасада. Можно изменить длину фасада в целом или можно по
отдельности изменить длины сторон по границам фасада.

Можно изменять длину границы фасада до или после создания привязанного фасада.
Изменяя длину после создания фасада, необходимо скорректировать фасад для
отображения изменений.

Можно также определить глубину фасада (его длину), изменяя длину сторон по
границам фасада в палитре свойств.

Выберите линию фасада, которую хотите изменить.

Выберите ручку "Длина".

Изменение длины фасада с помощью ручек | 3593

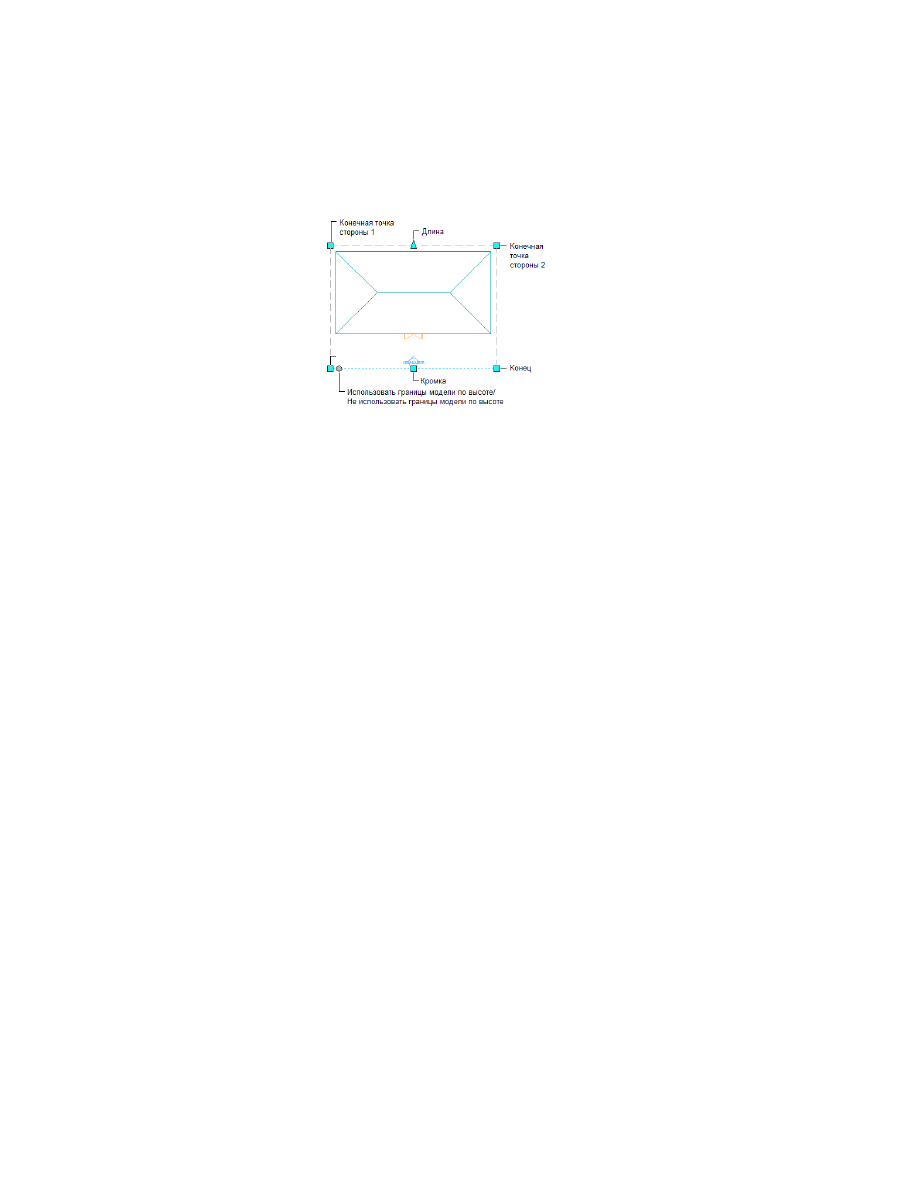

Наблюдение ручек фасада на виде "План"

Перемещайте ручку, пока не появится нужное значение длины, и
нажмите на него.

Обновится протяженность всей границы фасада.

Чтобы изменить длину стороны 1 границы фасада, нажмите на ручку
"Конечная точка стороны 1".

Сторона 1 начинается с первой точки, обозначенной в качестве линии
фасада.

Переместите ручку в нужное место и щелкните; либо введите значение
в командной строке и нажмите

ENTER

Чтобы изменить длину стороны 2 границы фасада, щелкните ручку
"Конечная точка стороны 2".

Сторона 2 начинается от конечной точки линии фасада.

Переместите ручку в нужное место и щелкните; либо введите значение
в командной строке и нажмите

ENTER

Чтобы выключить ручки, щелкните правой кнопкой и выберите
"Отменить все".

Обновление фасада, созданного на основе данной линии фасада, описано в разделе

Обновление 2D или 3D фасада

на стр. 3624.

Изменение угловых размеров фасада

Эта процедура используется для изменения угла сторон границ фасада здания. Можно
изменять размеры углов до или после создания фасада. Изменяя углы после создания
фасада, необходимо скорректировать фасад, чтобы отобразить изменения.

3594 | Глава 41 Фасады

Дважды щелкните на линии фасада, которую требуется изменить.

В палитре свойств раскройте вкладку "Основные" , а затем "Размеры
компонентов".

Укажите значения для "Угла 1" и "Угла 2".

Эти значения определяют углы двух сторон линии фасада при создании
рамки фасада. Вершина "Угла 1" представляет собой начальную точку
линии фасада. Вершина "Угла 2" представляет собой конечную точку
линии фасада. Значения этих углов должны находиться в диапазоне от
0 до 90 градусов.

Укажите параметры угла разреза.

Чтобы выключить ручки, щелкните правой кнопкой и выберите
"Отменить все".

Обновление фасада, созданного на основе данной линии фасада, описано в

Обновление 2D или 3D фасада

на стр. 3624.

Создание графических разделов для 2D и 3D фасадов

Эта процедура используется, чтобы определить разделы, формируемые внутри фасада
при его создании. В качестве спецификации каждого раздела указывается его
расстояния от линии фасада.

Можно визуально определить местоположение раздела, просматривая линию фасада
по ее контуру в изометрической проекции. В этой проекции можно использовать
ручки для перемещения раздела.

Создание графических разделов для 2D и 3D фасадов | 3595

Линия фасада с графическими разделами

Можно управлять весом линий и другие свойствами отображения графических
разделов для добавления фасаду уровней глубины.

Дважды щелкните на линии фасада, которую требуется изменить.

В палитре свойств раскройте вкладку "Основные", а затем "Размеры".

Щелкните на параметре для опции "Разделы", а затем добавьте или
удалите разделы.

то...

Если требуется…

нажмите

. Чтобы изменить рас-

стояние от линии фасада по умолча-

создать графический раздел,

нию, выберите графический раздел,
щелкните на его значении и введите
новое.

выберите раздел, щелкните на его
значение и введите новое.

изменить длину графического раз-
дела,

выберите графический раздел и

нажмите

удалить графический раздел,

Нажмите "OK".

3596 | Глава 41 Фасады

Изменение атрибутов обозначения фасада

Эта процедура используется для изменения информации, отображаемой в
обозначении фасада. Обозначение фасада представляет собой многовидовой блок.

Дважды щелкните на обозначении фасада, которое требуется изменить.

В палитре свойств раскройте вкладку "Дополнительно".

Нажмите на "Атрибуты".

Выберите имеющийся атрибут в разделе "Значение" и введите новую
информацию для добавления в марку.

Нажмите "OK".

Изменение местоположения линии фасада

Эта процедура используется для изменения местоположения линии фасада, изменяя
значения координат ее точки вставки. Линия фасада имеет также ориентацию
относительно МСК или текущей ПСК. Например, если верх и низ линии фасада
параллельны плоскости

, то ее нормаль параллельна оси

. Можно изменить

ориентацию линии фасада, выровняв ее нормаль относительно другой оси. Можно
также повернуть линию фасада в ее плоскости, изменяя угол поворота.

Информация о мировой системе координат (МСК) и пользовательской системе
координат (ПСК) приведена в разделе "Использование координат и систем координат
в 3D измерении" в справочной системе AutoCAD.

СОВЕТ

Самый быстрый способ нахождения и просмотра темы AutoCAD, на которую

имеется ссылка в "Справочной системе AutoCAD Architecture" - это перейти на
вкладку "Поиск" в окне "Справка", выбрать опцию "Искать только заголовки", потом
скопировать и вставить или набрать имя темы в AutoCAD, а затем нажать опцию
"Список тем".

Дважды щелкните на линии фасада, которую требуется переместить.

В палитре свойств раскройте вкладку "Основные", а затем
"Местоположение".

Нажмите "Дополнительная информация".

Укажите местоположение линии фасада.

то ...

Если требуется ...

введите новые координаты в поле
"Точка вставки".

переместить линию фасада,

Изменение атрибутов обозначения фасада | 3597

то ...

Если требуется ...

сделайте, чтобы нормаль линии фа-
сада была параллельна оси

: в окне

расположить линию фасада в плос-
кости

"Нормаль" введите

для Z и

для X

и Y.

сделайте, чтобы нормаль линии фа-
сада была параллельна оси

: в окне

расположить линию фасада в плос-
кости

"Нормаль" введите

для X и

для Y

и Z.

сделайте, чтобы нормаль линии фа-
сада была параллельна оси

: в окне

расположить линию фасада в плос-
кости

"Нормаль" введите

для Y и

для X

и Z.

введите новое значение для "Угла
поворота".

изменить поворот линии фасада,

Нажмите "OK".

Обновление существующего фасада, созданного на основе данной линии фасада,
описано в

Обновление 2D или 3D фасада

на стр. 3624.

Изменение линии фасада с помощью ручек

Эта процедура используется для изменения начальной и конечной точки или кромки
линии фасада. Можно перетащить ручку в требуемое место или ввести конкретное
значение для измерения.

Выберите линию фасада, которую хотите изменить.

Выберите ручку линии фасада и переместите ее в требуемое место.

Можно также переместить ручку в нужном направлении и ввести
конкретное значение в командную строку.

3598 | Глава 41 Фасады

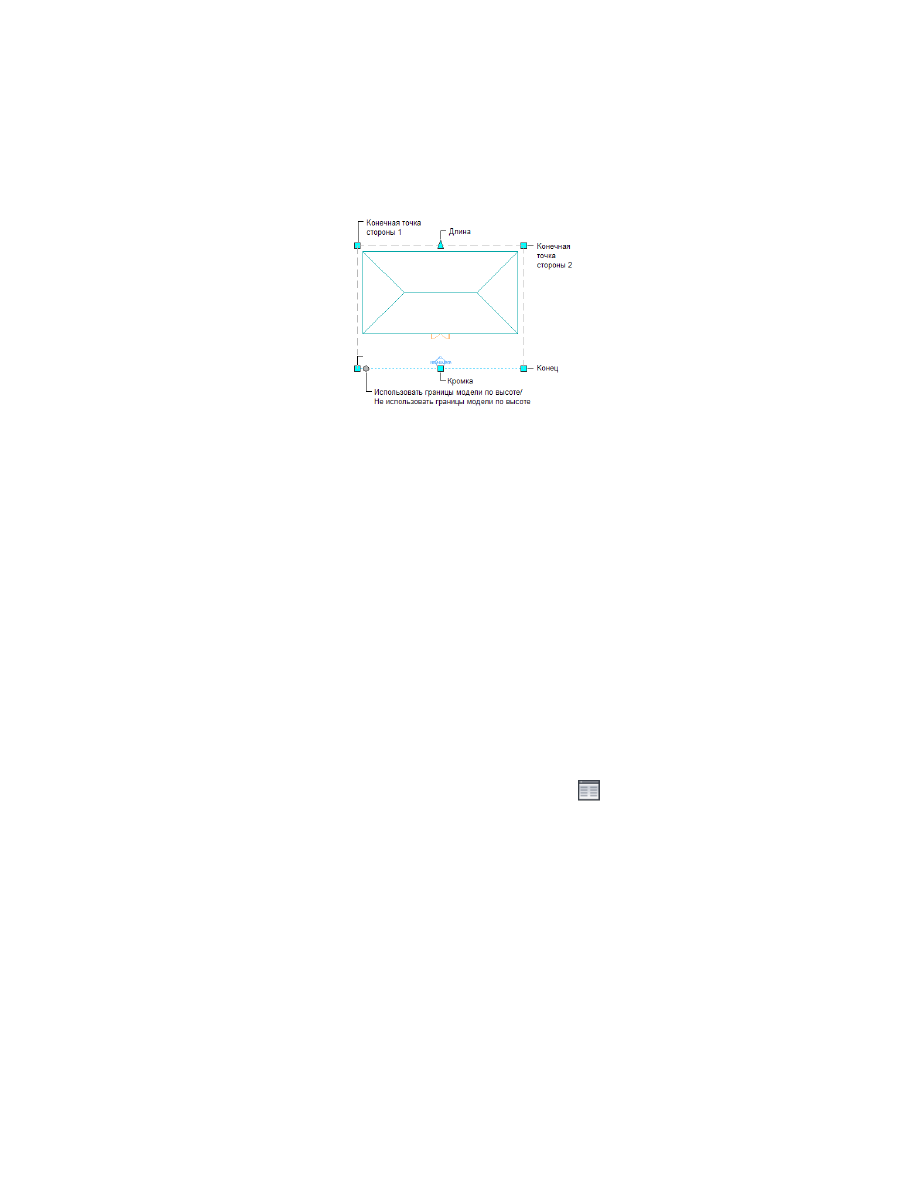

Наблюдение ручек фасада на виде "План"

Чтобы выключить ручки, щелкните правой кнопкой и выберите
"Отменить все".

Присоединение гиперссылок, примечаний и файлов к
линии фасада

Эта процедура используется для добавления гиперссылок, примечаний и файлов
ссылок к линии фасада. Можно также редактировать замечания и файлы или
отсоединять файлы ссылок от линии фасада.

Дважды щелкните на линии фасада, к которой хотите присоединить
примечания или файлы.

В палитре свойств выберите вкладку "Расширенные данные".

Для добавления гиперссылки нажмите настройку "Гиперссылки" и
задайте связь.

Более подробные сведения в разделе "Добавление гиперссылок в чертеж"
в справочной системе AutoCAD.

Чтобы добавить примечание, нажмите

рядом с позицией

"Примечания", введите текст и нажмите "OK".

Присоединение гиперссылок, примечаний и файлов к линии фасада | 3599

Нажмите

рядом со "Справочными документами" и далее

присоедините, отделите или отредактируйте файл ссылки.

то...

Если требуется ...

нажмите кнопку

, выберите

файл и нажмите "Открыть".

присоединить файл ссылок,

введите текст под опцией "Описа-
ние".

отредактировать описание к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите

кнопку

отсоединить файл ссылок,

Нажмите "OK".

Создание 2D или 3D фасада

Эта процедура используется для создания 2D или 3D фасада. Построением линии
фасада определяется фасад на основе линии фасада и объектов, выбираемых в модели
здания.

Когда создается 2D фасад, моделируемым объектом является 2D объект
"Разрез/Фасад". Один и тот же тип объекта и стиль объекта в равной мере относится
и к 2D разрезам, и к фасадам.

СОВЕТ

Перед созданием фасада разморозьте и активизируйте все слои объектов

в модели здания, которые требуется включить в фасад. Объекты в слоях, которые
отключены или заморожены, не подлежат включению в набор объектов,
выбираемых для фасада. Чтобы ускорить работу, отключите слои объектов,
включение которых в фасад не требуется.

Постройте линию фасада в чертеже.

Более подробные сведения см. в разделе

Построение линии фасада и

обозначение

на стр. 3589.

Выберите линию фасада.

3600 | Глава 41 Фасады

Щелкните на вкладке "Линия фасада здания"

➤

панели

"Редактирование"

➤

"Сформировать фасад"

Выберите тип создаваемого фасадного объекта.

то ...

Если требуется создать ...

выберите объект 2D разреза/фасада
без скрытых линий.

2D фасад,

выберите объект 3D разреза/фаса-
да.

3D фасад,

В качестве "Стиля для генерации" выберите стиль для 2D фасада.

Если требуется использовать конкретный стиль, выберите его из списка
"Стиль для генерации". Другими словами, используйте стандартный
стиль. Более подробные сведения см. в разделе

Стили 2D фасада

на стр.

3629.

В 3D фасадах стили не используются.

В списке "Набор объектов" нажмите

(выбрать объекты), выберите

объекты для включения в фасад и нажмите

ENTER

ПРИМЕЧАНИЕ

Если выбран объект, который не следует включать в

фасад, нажмите и удерживайте в нажатом состоянии

SHIFT

, заново

выберите тот же объект и удалите его из комбинации выбора.

В списке "Набор экранных представлений" выберите набор экранных
представлений для фасадного объекта.

Набор экранных представлений определяет экранное представление
фасада.

В опции "Размещение" выберите "Новый объект" и укажите, куда
поместить фасад.

то...

Если требуется ...

нажмите

(указать точку) и обо-

значьте местоположение для ново-
го фасадного объекта в чертеже.

графически указать местоположе-
ние,

Создание 2D или 3D фасада | 3601

то...

Если требуется ...

введите значения координат

X, Y

для местоположения нового фасад-

ного объекта.

указать координаты точки вставки
для фасада,

Нажмите "OK".

2D или 3D фасад создается на основе свойств линии фасада и объектов,
выбранных в модели здания. Фасад связан с моделью здания. Если после
создания фасада вносятся изменения в модель здания, можно обновлять
фасад с целью отражения изменений. Более подробные сведения см. в
разделе

Обновление 2D или 3D фасада

на стр. 3624.

Можно редактировать определенные характеристики фасада, чтобы управлять его
местоположением и наружным видом. Более подробные сведения см. в разделе

Редактирование 2D или 3D фасада

на стр. 3604.

Можно также использовать стиль 2D разреза/фасада для управления отображением
объектов, выбранных в 2D фасаде, и можно управлять отображением отдельных
линий в 2D фасаде. Более подробные сведения см. в разделе

Стили 2D фасада

на стр.

3629 и

Редактирование и объединение линий в 2D фасаде

на стр. 3620.

Создание 2D фасада горизонтального направления

Эта процедура используется для создания разреза или фасада горизонтального
направления на виде сверху.

Контроль скрытой линии в программе AutoCAD Architecture позволяет получить
горизонтальные разрезы и фасады для вида сверху. С помощью горизонтального
разреза или фасада можно смотреть на модель "сверху вниз". Ранее пользователи
могли добиться этого эффекта только изменяя ПСК вручную. Теперь предусмотрен
инструмент для создания горизонтального разреза или фасада. Эта функция может
быть полезна для создания подробного отображения компонентов подоконника в
суживающихся стенах.

На следующем чертеже изображена линия разреза по горизонтали для здания
неправильной формы.

3602 | Глава 41 Фасады

Линия фасада горизонтального направления

На приведенном ниже чертеже представлены результаты обзора. Обратите внимание
на изображение подоконников на клиновидных стенах и на точное воспроизведение
наклонных навесных стен.

Щелкните на вкладке "Главная"

➤

панели "Разрез и

фасад"

➤

"Горизонтальный разрез"

Создание 2D фасада горизонтального направления | 3603

ПРИМЕЧАНИЕ

Альтернативный вариант: в наборе инструментальных

палитр по умолчанию перейдите на вкладку "Проектирование" и
выберите инструмент "Горизонтальный разрез". При необходимости
воспользуйтесь прокруткой палитры для отображения необходимого
инструмента.

Укажите первую точку плоскости фасада.

Укажите второй угол плоскости фасада.

Укажите высоту плоскости и нажмите ENTER.

Укажите глубину плоскости и нажмите ENTER.

Продолжите создание фасада, как описано в разделе

Создание 2D или

3D фасада

на стр. 3600.

Редактирование 2D или 3D фасада

Имея созданный фасад, можно редактировать линию фасада и фасадный объект с
целью корректировки наружного вида фасада любым из указанных ниже способов.

■

Редактирование линии фасада с целью добавления, удаления или изменения
графических разделов.

■

Отображение другого участка модели здания, с изменением направления фасада
на противоположное.

■

Перемещение фасада в другое место на чертеже.

■

Добавление к фасаду примечаний или файлов ссылок.

■

Выбор другого стиля для 2D фасадов. Стиль фасада определяет способ
отображения линий в 2D фасаде.

■

Объект 2D фасада редактируют с целью изменить отображение выбранной линии
или добавить линию и детали, не являющиеся частью модели здания.

Кроме того, можно продолжить модификацию модели здания за счет дальнейшего
обновления фасада с целью внесения изменений.

Информация о переключении с вида, отличного от вертикальной проекции, на
временную вертикальную проекцию с целью редактирования объектов, содержится
в разделе

Редактирование объектов на временном фасаде

на стр. 1224.

3604 | Глава 41 Фасады

Использование ручек для редактирования линий в 2D
фасаде

Эта процедура используется для редактирования линий в 2D фасаде. Можно назначать
выбранные линии фиксированным экранным компонентам, которые определяют
отображение каждого создаваемого фасада, или назначать линии своим заданным
экранным компонентам. Назначив линии экранным компонентам, можно изменять
свойства экранного представления (видимость, цвет, слой, толщину линии, тип
линии и масштаб для типа линии) с целью изменить отображение линий.

Более подробную информацию о добавлении пользовательских экранных
компонентов см. в разделе

Добавление экранного компонента к стилю 2D фасада

на

стр. 3633.

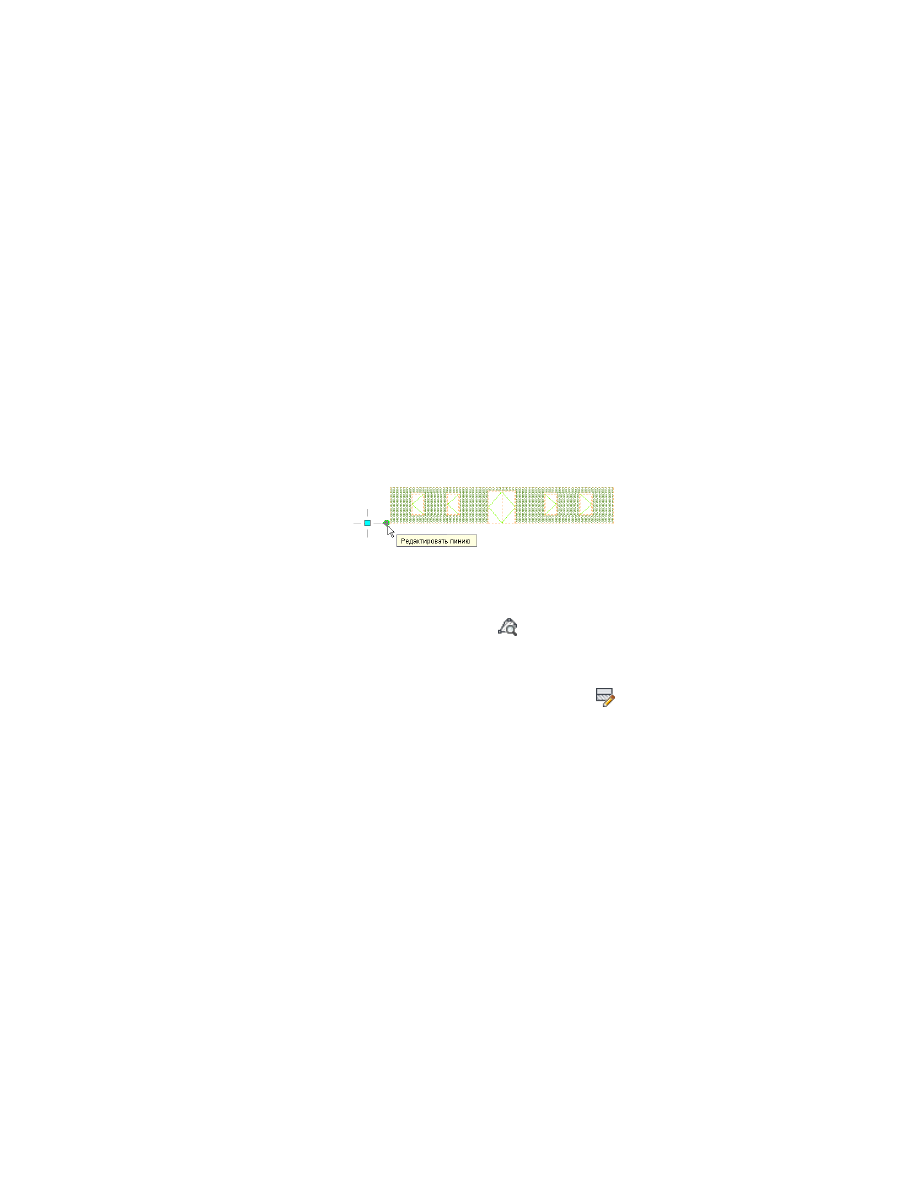

Выбор фасада.

Выберите ручку "Редактирование линии".

Открывается вкладка "Редактирование по месту".

Щелкните на вкладке "Редактирование по месту"

➤

панели

"Профиль"

➤

"Показать"

, чтобы показать фасад.

Выберите линии для редактирования.

Щелкните вкладку "Контекстное редактирование"

➤

панель

"Профиль"

➤

"Редактировать компонент"

Использование ручек для редактирования линий в 2D фасаде | 3605

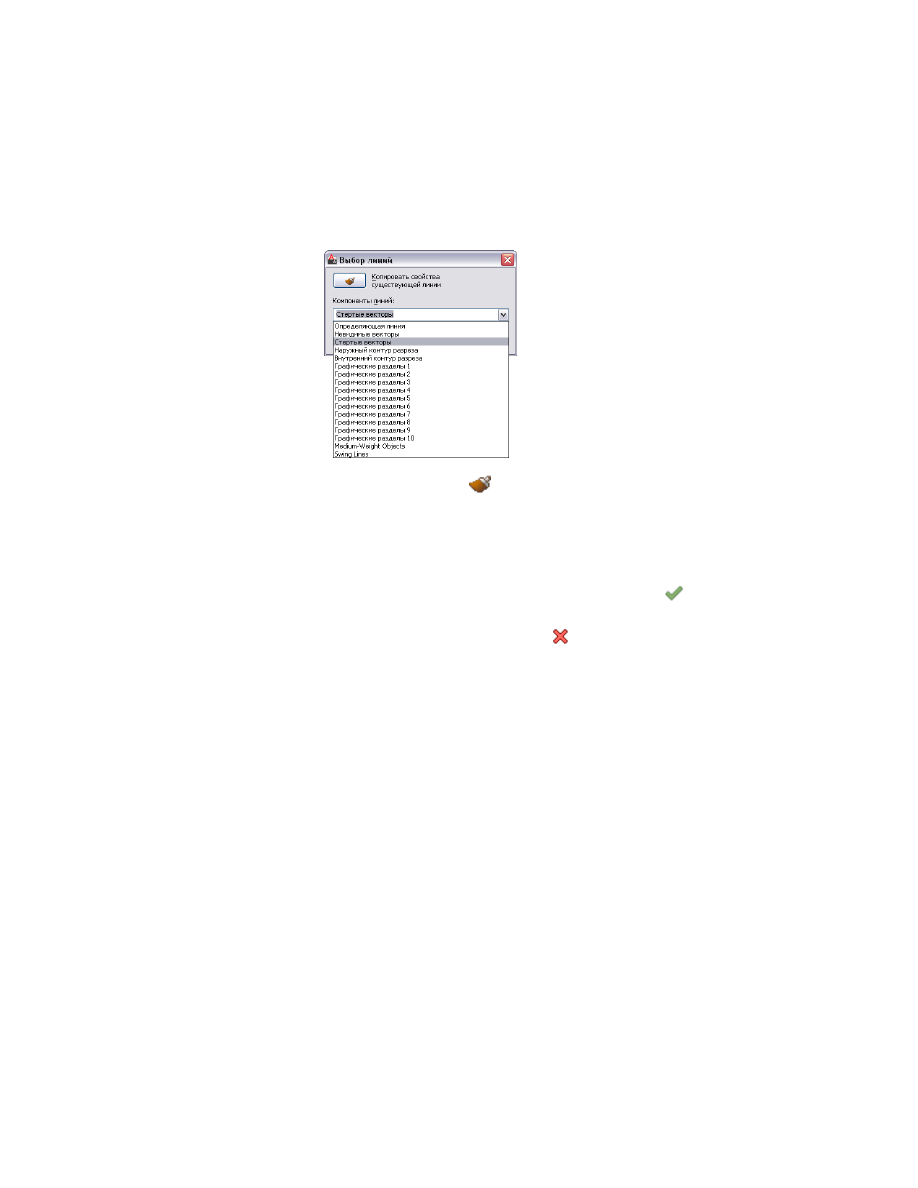

Выберите компонент, для которого будут указаны линии. Например,
если требуется сделать линии видимыми, выберите значение "Стертые
вектора" для опции "Компонент линии".

Можно также нажать на

(копировать свойства существующих

линий) и выбрать в фасаде линии, экранный компонент которых
требуется скопировать.

Нажмите "OK".

Для завершения процедуры редактирования линий щелкните на вкладке

"Редактирование по месту"

➤

панели "Правка"

➤

"Готово"

, чтобы

сохранить все изменения, либо на вкладке "Редактирование по

месту"

➤

панели "Правка"

➤

"Отмена"

, чтобы отказаться от всех

внесенных в линии изменений и выйти из режима контекстного
редактирования.

Изменение отображения графических разделов в 2D фасаде

Эта процедура используется для изменения отображения графических разделов в
2D фасаде за счет изменения свойств их экранного представления.

Разделы создают путем их добавления к линии фасада. В дальнейшем можно изменять
их длину с помощью ручек или путем редактирования значений в свойствах линии
фасада. Более подробные сведения см. в разделе

Создание графических разделов для

2D и 3D фасадов

на стр. 3595.

Каждый графический раздел 2D фасада присваивается пронумерованному экранному
компоненту раздела в свойствах экранного представления фасада или стиля 2D
фасада. Можно управлять видимостью, слоями, цветопередачей, типом линии, весом

3606 | Глава 41 Фасады

линии и масштабом по типам линии для каждого графического раздела, изменяя
свойства экранного представления каждого компонента. Можно применить эти
изменения к выбранному фасаду, к текущему стилю 2D разреза/фасада или ко всем
2D разрезам или фасадам на чертеже, не имеющем переопределение стиля.

Можно использовать свойства экранного представления раздела вместе со свойствами
экранного представления материала. Более подробные сведения см. в разделе

Использование графических свойств разделов и материалов в стилях 2D фасада

на

стр. 3638.

Выберите 2D фасад в чертеже, нажмите правую кнопку мыши и
выберите "Изменить экранное представление".

Перейдите на вкладку "Графические свойства".

Выберите источник свойств для редактирования.

то ...

Если требуется отредактировать
графические разделы ...

выберите "Чертеж по умолчанию".

для всех 2D разрезов и фасадов в
данном чертеже (кроме тех, для ко-
торых переопределен стиль 2D
разреза/фасада),

выберите стиль 2D разреза/фасада
и нажмите "Переопределение объ-
екта".

всех 2D разрезов и фасадов, в кото-
рых используется текущий стиль,

выберите "2D Разрез/Фасад" и на-
жмите "Переопределение объекта".

для выбранного 2D фасада,

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линии" для перечисления всех
компонентов, используемых в экранном представлении объекта.

Включите или отключите видимость и измените слой, цвет, тип линии,
вес линии или масштаб типа линии, как требуется для каждого
компонента графического раздела.

Перейдите на вкладку "Прочие", чтобы добавить пользовательский
компонент экранного представления к изображению 2D фасада.

Более подробную информацию о добавлении пользовательских
компонентов экранного представления см. в разделе

Добавление

экранного компонента к стилю 2D фасада

на стр. 3633.

Дважды нажмите "OK".

Изменение отображения графических разделов в 2D фасаде | 3607

Изменение экранного представления графического раздела
в 3D фасаде

Эта процедура используется для изменения отображения графических разделов в
3D фасаде за счет изменения свойств их экранного представления.

Разделы создают путем их добавления к линии фасада. Далее можно изменять их
длину с помощью ручек или путем редактирования значений в свойствах линии
фасада. Более подробные сведения см. в разделе

Создание графических разделов для

2D и 3D фасадов

на стр. 3595.

Каждый графический раздел 3D фасада присваивается пронумерованному экранному
компоненту раздела в свойствах экранного представления фасада. Можно управлять
видимостью, слоями, цветопередачей, типом линии, весом линии и масштабом по
типам линии для каждого графического раздела, изменяя свойства экранного
представления каждого компонента. Можно применить эти изменения к выбранному
3D фасаду или ко всем 3D фасадам в чертеже.

Выберите 3D фасад в чертеже, щелкните правой кнопкой и выберите
"Изменить экранное представление".

Перейдите на вкладку "Графические свойства".

Выберите экранное представление разделов.

Выберите источник свойств для редактирования.

то ...

Если требуется отредактировать
графические разделы ...

выберите "Чертеж по умолчанию".

всех 3D разрезов и фасадов в теку-
щем чертеже,

выберите "Разрез здания" и нажми-
те "Переопределение объекта".

для выбранного 3D фасада,

При необходимости нажмите

Определяющая линия отображает плоскость сечения линии фасада.
Пронумерованные компоненты графических разделов соответствуют
графическим разделам, добавленным в линию фасада. Например,
графический компонент "Раздел 1" соответствует разделу, наиболее
приближенному к плоскости сечения линии фасада, но не находящемуся
в ней.

3608 | Глава 41 Фасады

Дважды нажмите "OK".

Смена направления 2D и 3D фасада

Эта процедура используется для смены направления фасада, с помощью изменения
направления линии фасада на обратное и обновления фасада.

Направление фасада определяется направлением, в котором нарисована линия
сечения. Можно выбрать линию фасада на виде сверху, чтобы увидеть
ограничивающую рамку, определяющую участок модели, включенный в фасад. Если
рамка не включает в себя намеченный к использованию участок модели, то можно
изменить направление линии фасада на обратное. Если уже создан фасад на основе
линии фасада, обновите фасад после смены направления линии фасада.

Выберите линию фасада, использовавшуюся для создания фасада.

Щелкните на вкладке "Линия фасада здания"

➤

панели

"Редактирование"

➤

"Обратить"

Линия фасада зеркально отображается по длине своей оси, как и
ограничивающая рамка с указанием ее исходных параметров.

Выберите существующий фасад.

Щелкните на вкладке "2D разрез/фасад" или "3D разрез/фасад"

➤

панели

"Редактирование"

➤

"Регенерировать"

ПРИМЕЧАНИЕ

При работе с 2D фасадом, если не требуется повторное

определение объектов, включаемых в фасад, вместо команды
"Регенерировать" можно щелкнуть на вкладке "2D

разрез/фасад"

➤

панели "Редактирование"

➤

"Обновить"

. При

этом фасад немедленно обновится.

Если требуется включить в обновленный фасад различные объекты,

нажмите

(повторно выбрать объекты) и

ENTER

Нажмите "OK".

Смена направления 2D и 3D фасада | 3609

Изменение стиля 2D фасада

Эта процедура используется для выбора другого стиля 2D фасада. Стиль 2D
разреза/фасада определяет наружный вид любого объекта 2D фасада, к которому
применяется данный стиль.

Дважды щелкните на фасаде, который требуется изменить.

В палитре свойств раскройте вкладку "Основные", а затем "Общие".

Выберите новый стиль для фасада.

Добавление и удаление пользовательских компонентов
фасада

Эта процедура используется для добавления и удаления пользовательских экранных
компонентов фасада.

Дважды щелкните на фасаде.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для экранного компонента выбрано
значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить изменения ко всем фасадам в

чертеже, выберите опцию "Стандартный параметр чертежа". Чтобы
применить изменения ко всем фасадам данного стиля выберите "Стиль
фасада:<имя стиля>". Дополнительные сведения о стилях см. в разделе

Стили 2D фасада

на стр. 3629.

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

3610 | Глава 41 Фасады

AutoCAD Architecture 2011. Руководство пользователя (глава 41-47) - часть 1
