AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

то...

Если требуется...

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Дважды нажмите "OK".

Изменение местоположения сеток потолка

Эта процедура используется для изменения местоположения сеток потолков. Можно
изменить положение сетки потолка, изменяя значения координат точки ее вставки.
Сетка потолка имеет также ориентацию относительно мировой системы координат
(МСК) или текущей пользовательской системы координат (ПСК). Например, если
верх и низ сетки потолка параллельны плоскости XY, ее нормаль параллельна оси
Z. Можно изменить ориентацию сетки потолка, выравнивая ее нормаль относительно
другой оси. Также можно повернуть сетку колонн в ее плоскости, изменяя угол
поворота.

Более подробную информацию о мировой системе координат см. в разделе
"Использование внешней и пользовательской системы координат" в справочной
системе AutoCAD.

СОВЕТ

Самый быстрый способ найти и просмотреть какой-либо раздел справки

по AutoCAD - это выбрать вкладку "Поиск" в окне "Справка", установить флажок
"Только в заголовках", а затем скопировать и вставить или ввести с клавиатуры
название раздела справки по AutoCAD и нажать кнопку "Разделы".

Выберите сетку потолка, которую требуется изменить.

В палитре свойств разверните "Основные", а затем разверните
"Местоположение".

Выберите "Дополнительную информацию".

Определите положение сетки потолка.

то...

Если требуется...

введите новые координаты для
"Точки вставки".

изменить положение сетки потолка,

проведите нормаль сетки колонн
параллельно оси Z: в опции "Нор-
маль" введите

для Z и

для X и Y.

расположить сетку потолка в плос-
кости XY,

Изменение местоположения сеток потолка | 3051

то...

Если требуется...

проведите нормаль сетки потолка
параллельно оси X: в опции "Нор-
маль" введите

для X и

для Y и Z.

расположить сетку колонн в плоско-
сти YZ,

проведите нормаль сетки потолка
параллельно оси Z: в опции "Нор-
маль" введите

для Y и

для X и Z.

расположить сетку потолка в плос-
кости XY,

введите новое значение для угла
поворота.

изменить поворот сетки потолка,

Нажмите "OK".

Изменение отображения сеток потолков

Эта процедура используется для изменения любого из приведенных графических
свойств для линий, маркеров узлов или маркеров ячеек в сетке потолков:

■

Видимость (отображается элемент или нет)

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

Выберите сетку потолков, которую требуется изменить, щелкните
правой кнопкой и выберите "Изменить экранное представление".

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление выделено полужирным шрифтом.

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".
Если параметр "Переопределение объекта" уже выбран, нажмите кнопку

в верхнем правом углу вкладки.

Перейдите на вкладку "Слой/Цвет/Тип линий".

3052 | Глава 34 Сетки

Выберите изменяемый компонент, а затем другой параметр для данного
свойства.

Дважды нажмите "ОК".

Изменение радиуса узла для сетки потолка

Эта процедура используется для изменения радиуса узла сетки потолка путём
редактирования графических свойств.

Дважды щелкните кнопкой на сетке потолка, которую необходимо
изменить.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для экранного компонента выбрано
значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесённые изменения ко всем сеткам

потолка в чертеже, выберите опцию "Стандартный параметр чертежа".

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

Щелкните на значении радиуса узла и введите новое значение. (Можно

также щелкнуть

и указать 2 точки в области рисования, чтобы

установить новый радиус.)

Свойство "Радиус узла" можно также открыть и изменить через контекстное меню
сетки потолка следующим образом:

Выберите сетку потолка, щелкните правой кнопкой мыши и выберите
в контекстном меню пункт "Изменить экранное представление".

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление выделено полужирным шрифтом.

в верхнем правом углу вкладки.

В диалоговом окне "Графические свойства" откройте вкладку "Прочие"
и измените значение радиуса.

Изменение радиуса узла для сетки потолка | 3053

Чертежные инструменты
деталей

AutoCAD Architecture включает в себя готовые для работы инструменты, разработанные для более
наглядной и эффективной работы с линиями на чертежах деталей.

Линии конструкции

Линии конструкции (называемые также прямыми линиями) представляют собой
временные объекты линий, которые могут использоваться как ссылки при создании
и расположении других объектов или линий. Например, можно использовать линии
конструкции для подготовки нескольких видов одной позиции или создания временных
пересечений, которые бы служили в качестве объектных привязок.

Линии конструкции представляют собой круги или прямые линии, которые уходят в
бесконечность в обоих направлениях. В любом случае они не меняют общей площади
чертежа и не влияют на зумирование или видовые экраны. Линии конструкции можно
перемещать, поворачивать, копировать или удалять так же, как и другие объекты.

С помощью команды ПРЯМАЯ по-прежнему возможен доступ к функциям прямых
AutoCAD. Но функция линий конструкций программы AutoCAD Architecture
предназначена для того, чтобы предоставить вам более наглядный способ рисования
линий конструкций на основе геометрии имеющихся объектов или линий. Ввод
командной строки не требуется.

В большинстве случаев, скорее всего, потребуется проводить линии конструкций на
основании сегментов имеющихся объектов, но их можно также нарисовать, указав
две любые точки на площади чертежа безотносительно имеющихся объектов или
линий.

3055

Создание линий конструкций из существующих
объектов/линий

Эта процедура используется для создании линии конструкции на базе геометрии
любого прямолинейного, дугообразного или круглого сегмента произвольно
выбранного объекта или линии за исключением штриховок, сплайнов и эллипсов.
Полученная на базе прямолинейного сегмента линия конструкции представляет
собой прямую линию, которая уходит в бесконечность в обоих направлениях, а
созданная на базе дугообразного или круглого сегмента линия конструкции
представляет собой круг.

Щелкните на вкладке "Главная"

➤

панели

"Рисование"

➤

раскрывающемся списке "Отрезок"

➤

"Прямая"

На площади чертежа установите курсор над сегментом, на котором вы
собираетесь строить свою линию конструкции ("база линии
конструкции").

Отобразится вид линии конструкции.

Нажмите кнопку мыши для отображения индикатора смещения,
который динамически отображает расстояние между линией просмотра
и базой линии конструкции.

Или перетащите линию просмотра на нужное расстояние и нажмите
левую кнопку для установки позиции, или введите расстояние и
нажмите

ENTER

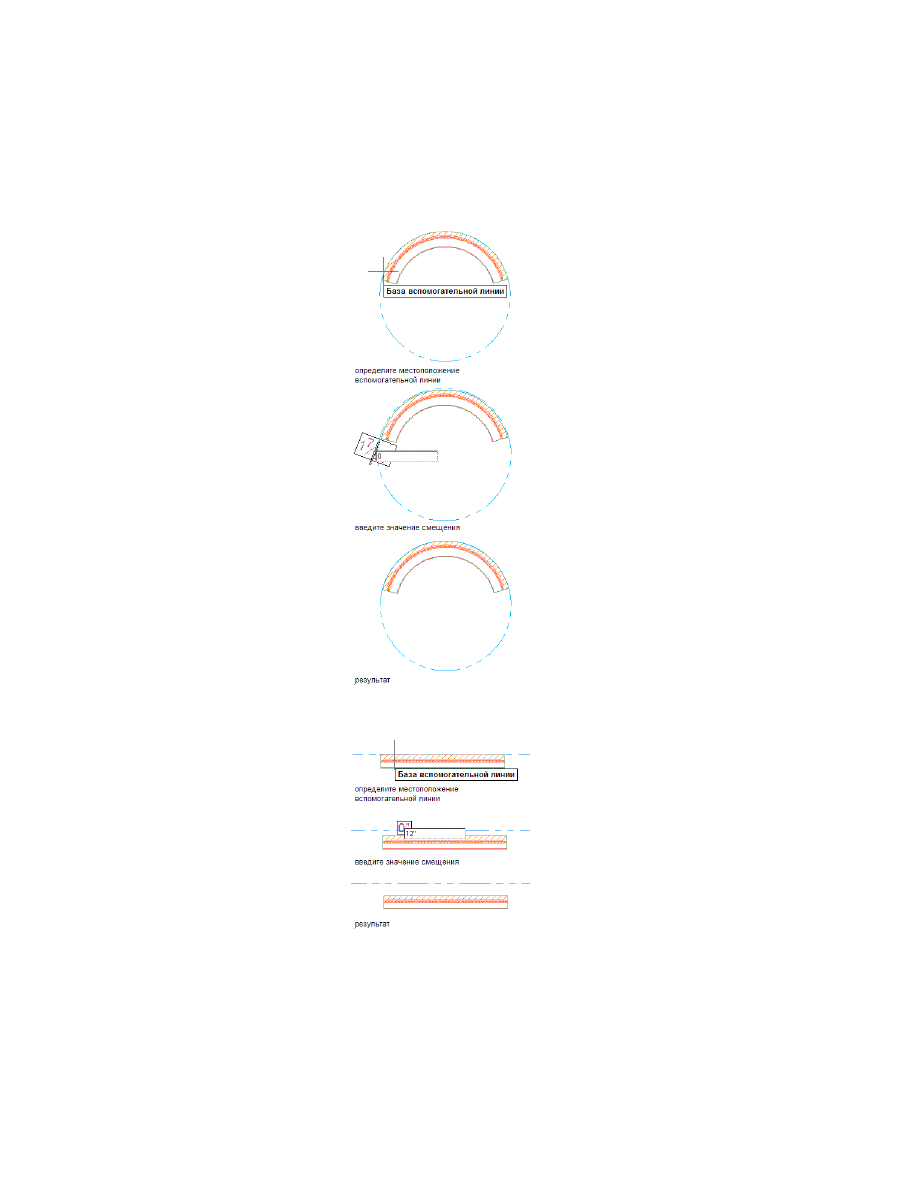

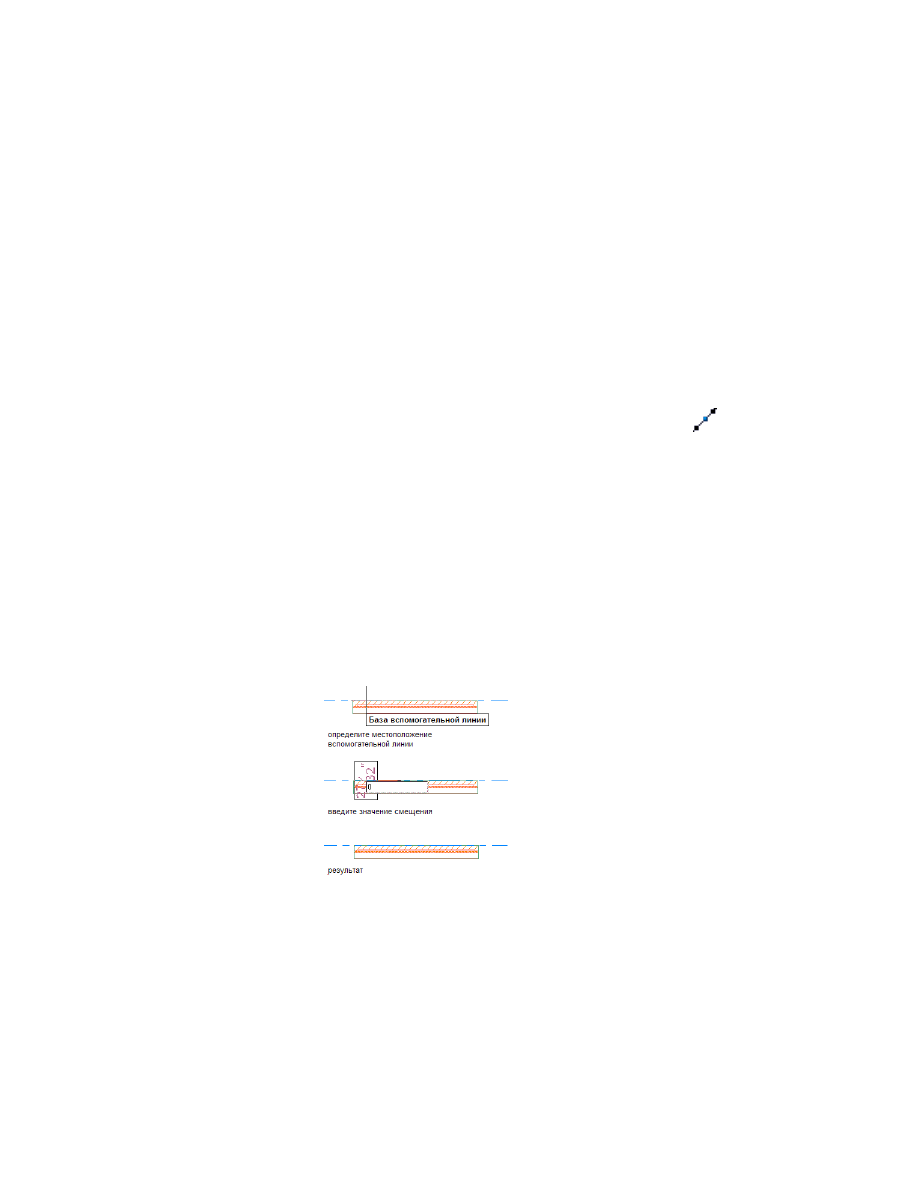

Построение линии конструкции при нулевом смещении на базе прямолинейного сегмента
стены

3056 | Глава 35 Чертежные инструменты деталей

На итоговой линии конструкции отображаются три ручки. Можно
перемещать линию, передвигая среднюю ручку, или изменять
ориентацию, перемещая любую из конечных ручек.

Независимое формирование линий конструкции

Эта процедура используется для создания прямолинейной линии конструкции,
которая проходит через две выбранные точки.

Щелкните на вкладке "Главная"

➤

панели

"Рисование"

➤

раскрывающемся списке "Отрезок"

➤

"Прямая"

Нажмите

ENTER

На площади участка укажите первую точку, через которую следует
провести линию конструкции. ( Это будет корневая или концептуальная
средняя точка линии конструкции.)

Укажите вторую точку.

Построение линии конструкции по указанным точкам

Отображается линия конструкции. При ее выборе отображаются три
ручки. Можно перемещать линию, передвигая среднюю ручку, или
изменять ориентацию, перемещая любую из конечных ручек.

Инструменты штриховки

Контекстное меню для штриховок включается в себя параметры, которые позволяют
легко перемещать штриховки относительно исходных, генерировать AD-полигоны
для обеспечения контура для штриховок без границ и переопределять контуры
штриховки на базе других выбранных замкнутых линий.

3058 | Глава 35 Чертежные инструменты деталей

Переустановка положения штриховки

Эта процедура используется для согласования шаблонов штриховки кирпича и
каменной кладки в пределах контура таким образом, чтобы блоки полностью
отображались вдоль определенной кромки.

Выберите штриховку.

Щелкните правой кнопкой и выберите "Задать начало".

Укажите на контуре конечную точку и нажмите

ENTER

Начало штриховки перемещается в заданную конечную точку.

Перемещение штриховки в пределах контура

Получение контура штриховки

Эта процедура используется для получения контура штриховки, исходный контур
которой был удален или перенесен в процессе выполнения других операций с
чертежом. Граница, сформированная этой процедурой, является полилинией.

Переустановка положения штриховки | 3059

Полилинии формируются также для любых замкнутых пространств в пределах
выбранной штриховки. Эти полилинии остаются в выборке и после формирования
контура, поэтому вы можете непосредственно вставлять их в любую конфигурацию.
Далее можно применить штриховку к конфигурации с новым контуром, используя
для этого опцию "Задать границу", как описано в разделе

Переопределение контура

штриховки

на стр. 3060.

Выберите штриховку.

Щелкните правой кнопкой мыши и выберите "Сформировать границу".

Для любых созданных полилиний отображаются все ручки.

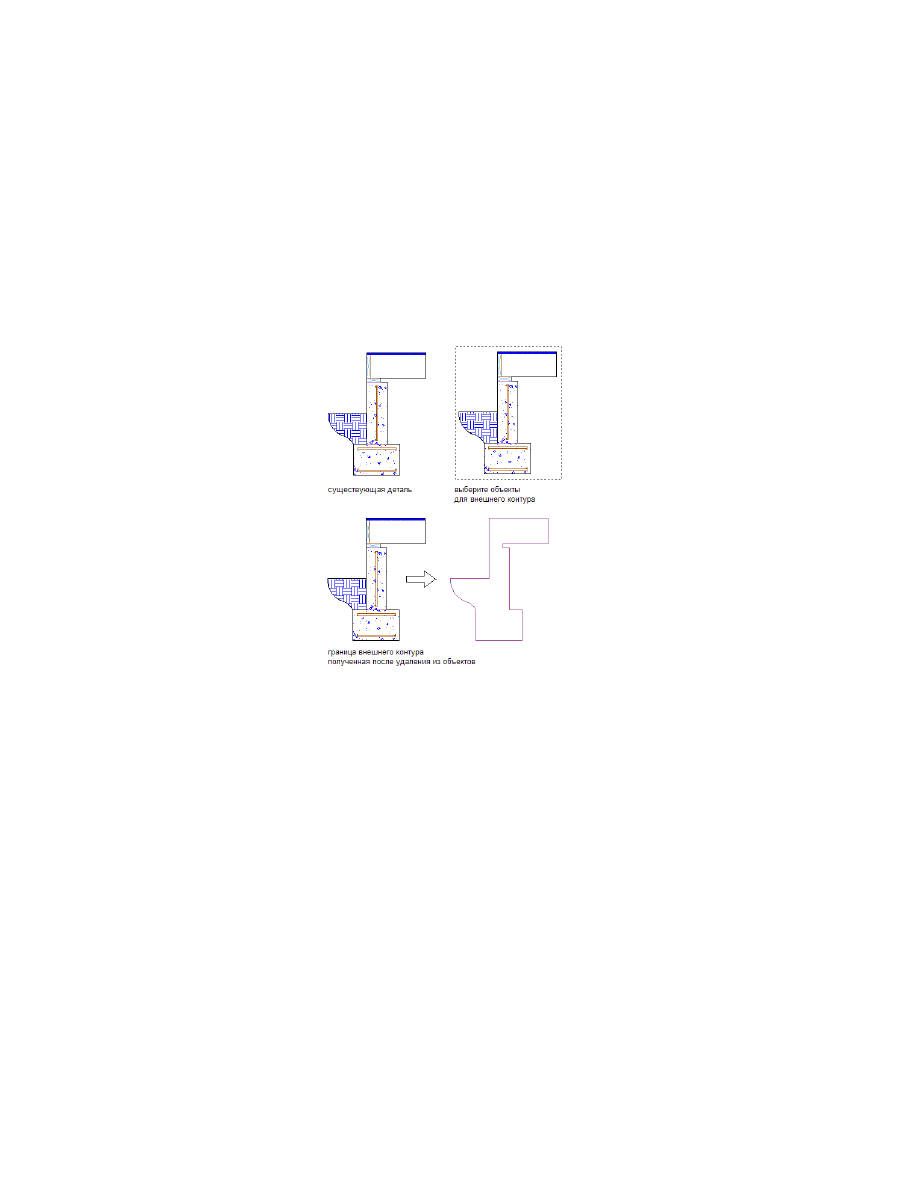

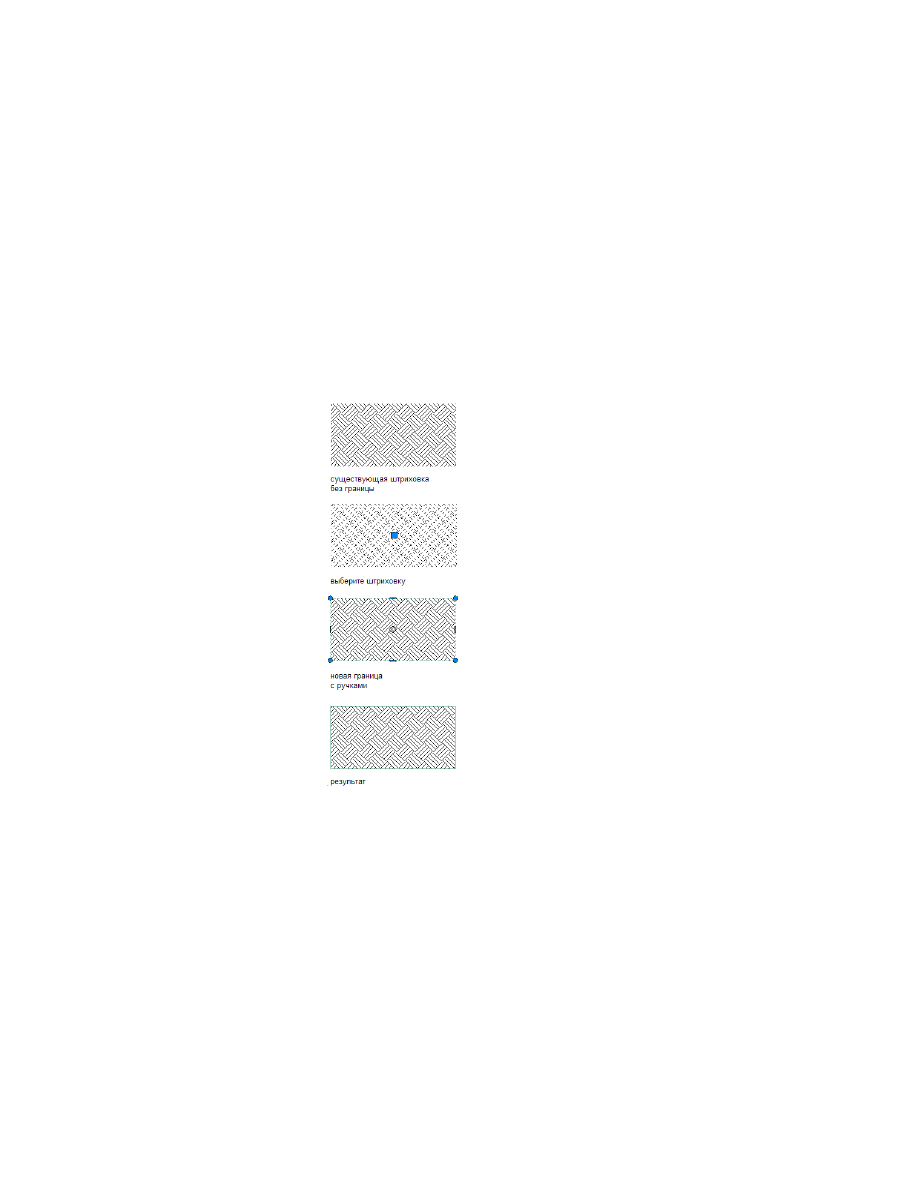

Формирование контура штриховки

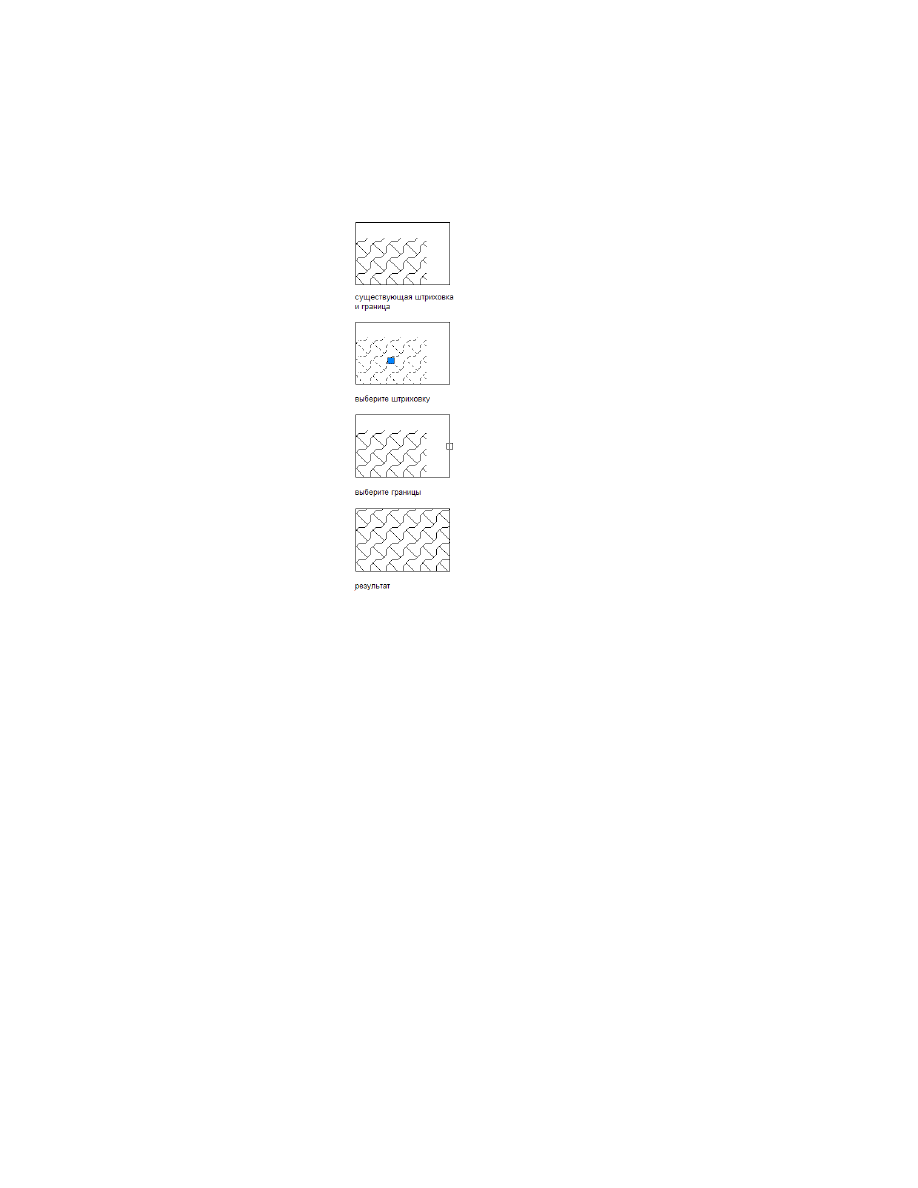

Переопределение контура штриховки

Эта процедура используется для переопределения контуров ассоциативной или
неассоциативной штриховки на базе любых линий замкнутых контуров. В тех случаях,
когда неассоциативная штриховка заполняет замкнутый контур, но далее линии

3060 | Глава 35 Чертежные инструменты деталей

растягиваются или перемещаются, эта процедура позволяет расширить или перенести
штриховку для заполнения площади с новым контуром.

Эту процедуру можно использовать также для растягивания или перемещения
штриховки от одной границы до другой. (Если линии для ограничения штриховки
не выбираются, то штриховка перемещается из исходных границ в другие границы,
уже выбранные.) Линии, выбранные для новых контуров штриховки, могут быть
AD-полигонами, замкнутыми полилиниями, окружностями, текстом или
многострочным текстом (Мтекст).

Выберите штриховку.

щелкните правой кнопкой и выберите "Задать границу".

Выберите линию и нажмите

ENTER

Нажмите

ENTER

, чтобы сохранить выбранные линии или введите

(да),

чтобы их стереть.

Выбранная штриховка используется внутри всех выбранных границ.

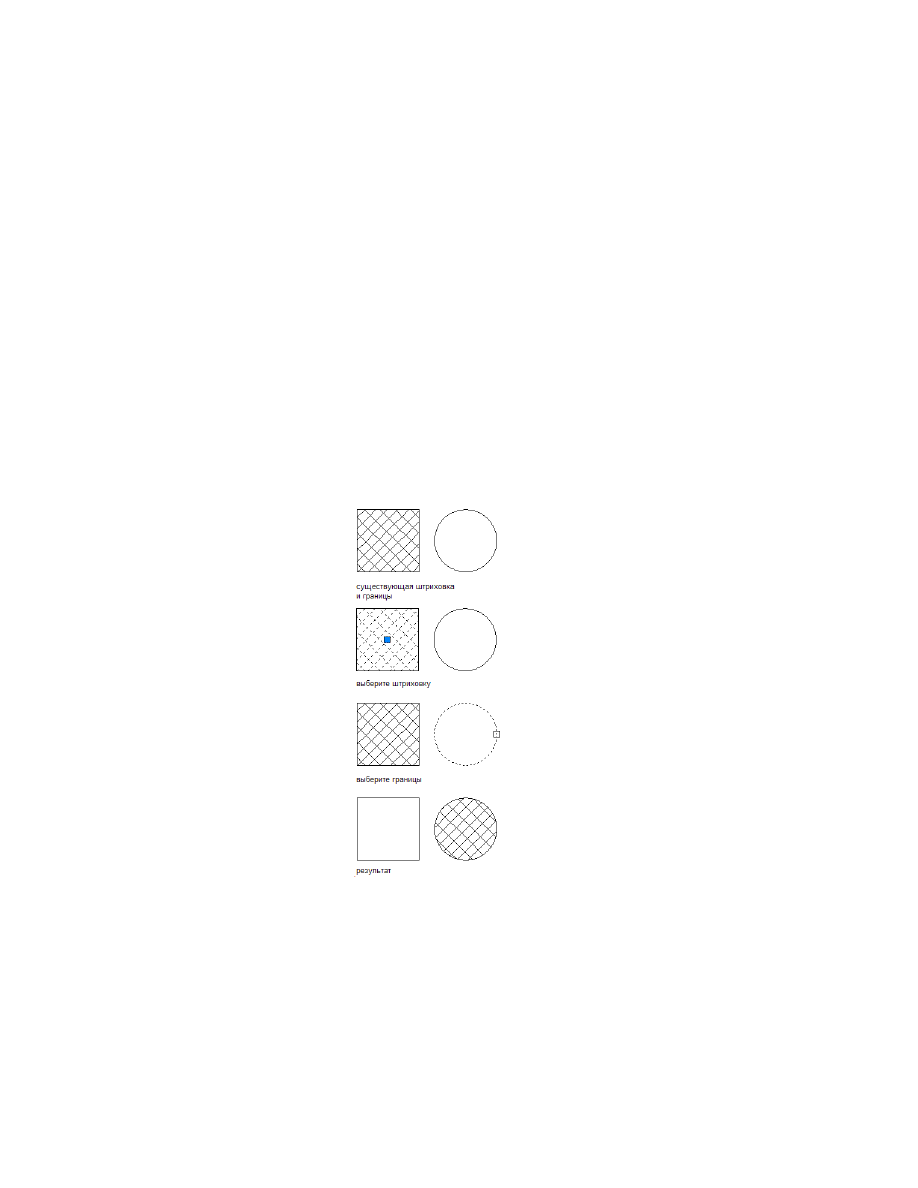

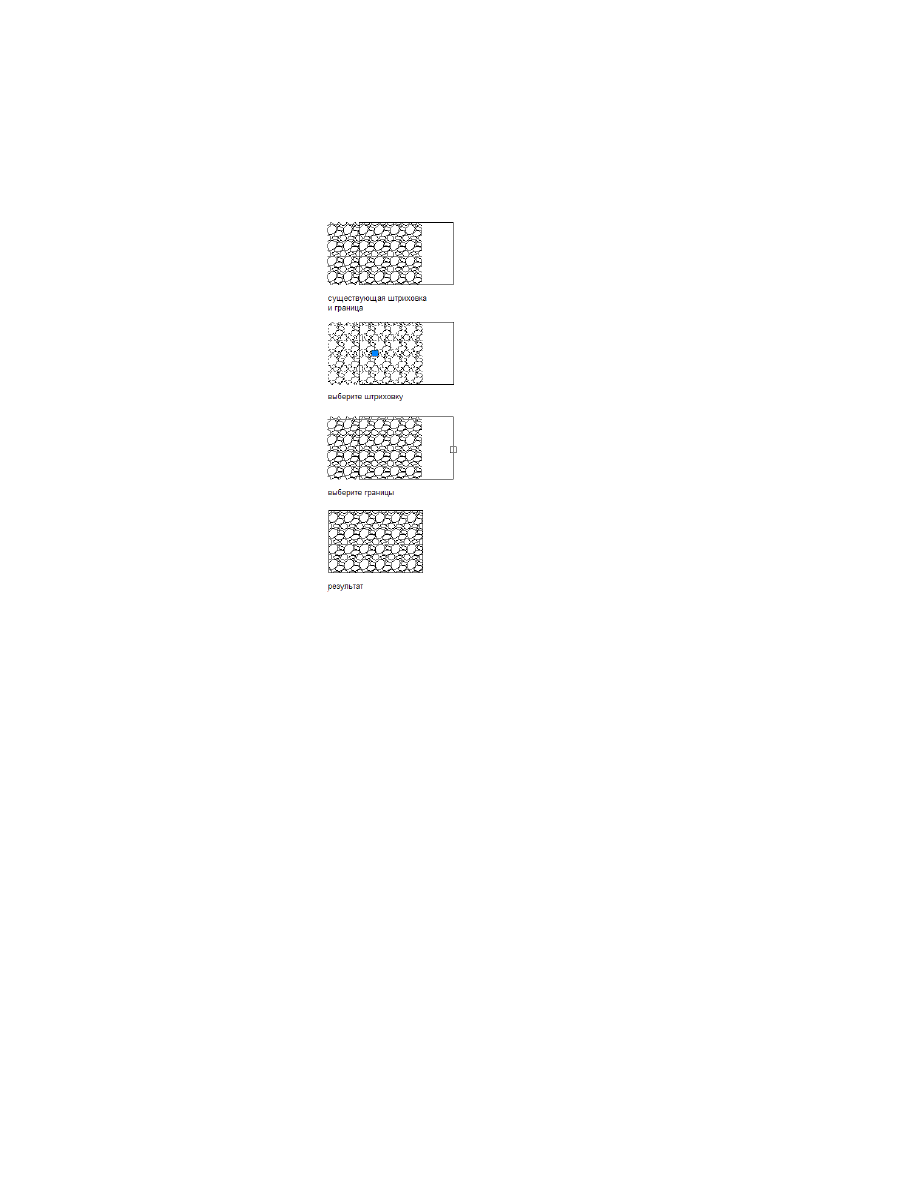

Перенос штриховки от одного контура к другому

Переопределение контура штриховки | 3061

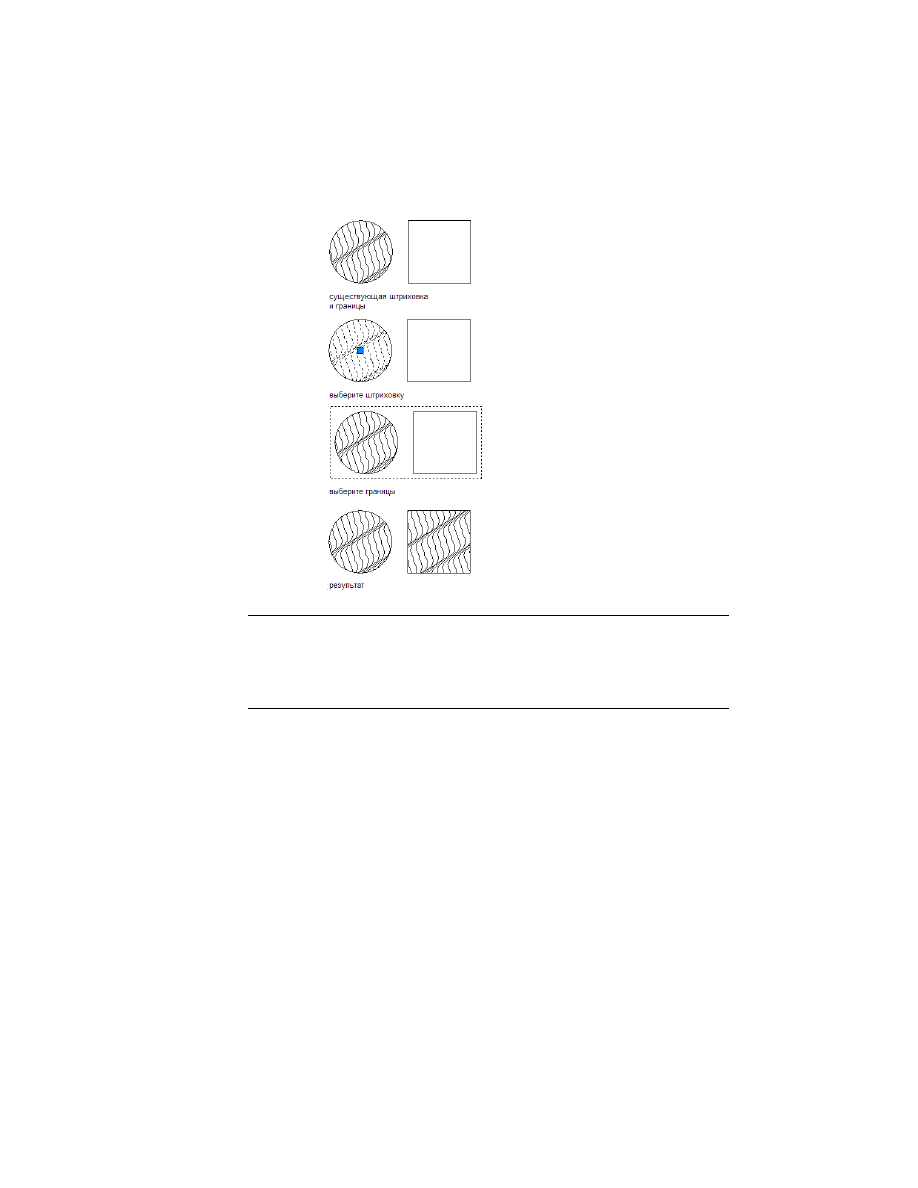

Копирование штриховки из одного контура в другой

ПРИМЕЧАНИЕ

Если штриховка была исходно сформирована как ассоциативная,

то ее ассоциативность

не

переносится в другие рабочие линии, к которым эта

штриховка применяется с помощью опции "Задать границу". А если сама исходная
граница представляет собой границу, выбранную во время операции, то ассоциация
между границей и штриховкой прерывается.

Инструменты редактирования AD

С помощью инструментов редактирования AD можно выполнять различные операции
редактирования с компонентами линий и определенными архитектурными объектами.
Инструменты AD-редактирования могут использоваться для любого из следующих
объектов:

■

Штриховки

■

Полилинии

■

Окружности

3064 | Глава 35 Чертежные инструменты деталей

■

Дуги

■

Текст/многострочный текст (Мтекст)

■

Помещения

■

AD-полигоны

■

Выдавливания формообразующего элемента

■

А также любое из вышеприведенного, внедренное в блоки

Хотя некоторые из инструментов редактирования AD могут применяться только к
типам вышеперечисленных объектов, объекты любого типа могут использоваться
как точки отсчета или границы для операций редактирования. Например, линия
может быть отсечена или увеличена относительно такого архитектурного объекта,
как стена. Аналогичным образом могут использоваться архитектурные объекты для
определения контура подрезки или площади и вычитания из линии. Архитектурные
объекты могут также добавляться как часть коллекции объектов, для которых
формируется внешний контур.

При работе с архитектурными объектами, например окнами и дверями, кроме линий
и профильных объектов, можно использовать инструменты "Массив", "Переместить",
"Равномерно" и "Центр" из этой группы.

Отсечение объектов, основанных на линиях или контурах

Эта процедура используется для отсечения штриховок, линий, полилиний, дуг,
кругов, AD-полигонов, выдавливаний формообразующих элементов, помещений
или любых блоков (включая компоненты детали), сформированных из линий или
объектов этого типа.

Выберите для отсечения линию, объект или блок.

Щелкните на вкладке "Главная"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Обрезать/Удлинить"

➤

"AD-обрезка"

Укажите две точки для задания линии обрезки.

Линия обрезки меняет цвет после выбора второй точки, как и все линии
(исключая штриховку) на той стороне линии отсечения, где расположен
курсор.

Щелкните на той стороне линии обрезки, где расположена область,
намеченная к удалению.

Отсечение объектов, основанных на линиях или контурах | 3065

Удаляются все линии на выбранной стороне линии обрезки, а границы
для всех замкнутых полилиний рисуются заново вдоль линии обрезки.

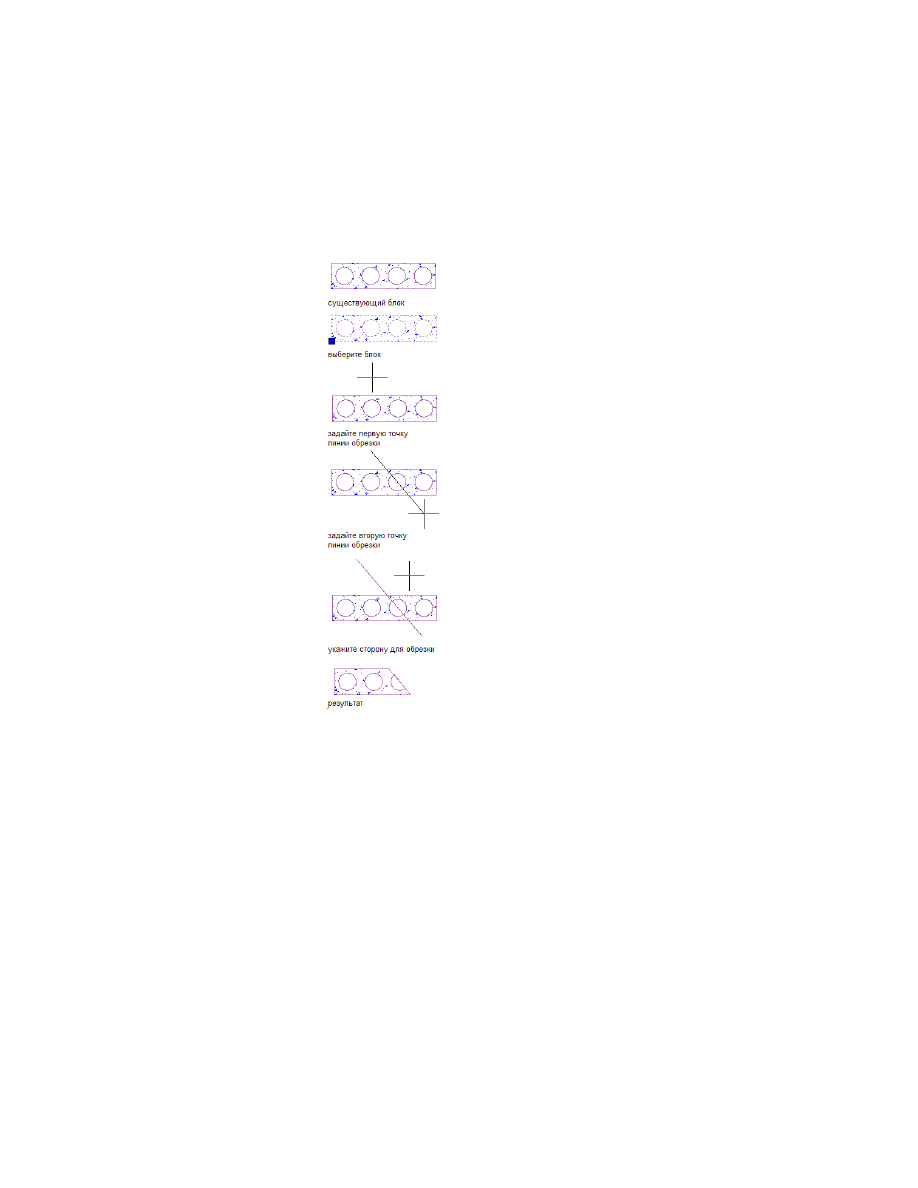

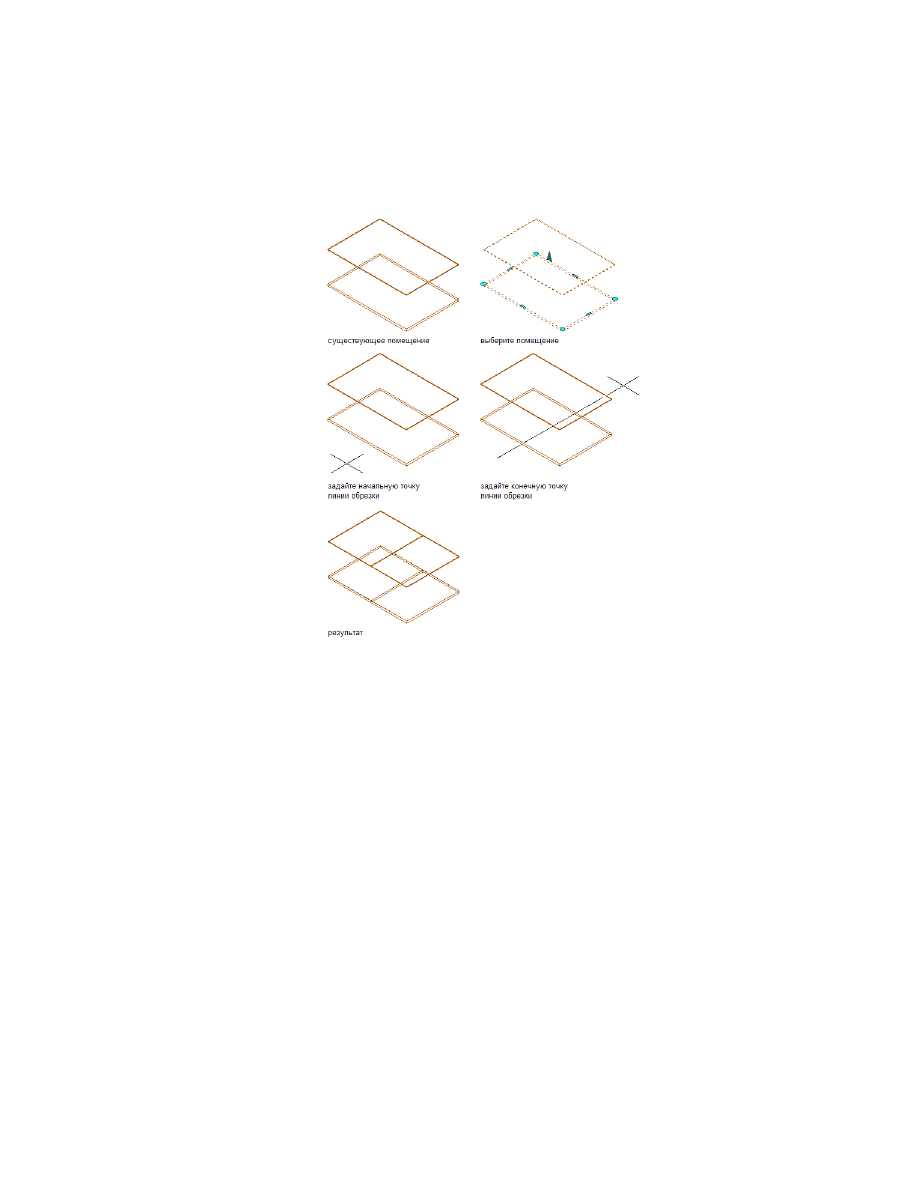

Обрезка блока

Обрезка линий и профильных объектов по кромке

Эта процедура используется для обрезки одной или нескольких линий, полилиний,
дуг, кругов, штриховок, AD-полигонов, выдавливаний формообразующих элементов
или помещений точно по выбранной кромке или по краю любого прямолинейного
сегмента AD-линий. Эта функция позволяет легко обрезать линии до компонентов
стен.

3066 | Глава 35 Чертежные инструменты деталей

СОВЕТ

Если требуется обрезать линию по кромке дугового сегмента объекта,

используйте либо опцию "Подрезать" (см.

Подрезка объектов, основанных на

линиях или контурах

на стр. 3074), либо опцию "Вычесть" (см.

Вычитание из объектов,

основанных на линиях и контурах

на стр. 3070). Опция "Подрезать" позволяет удалить

линии за пределами предполагаемого контура дуги, а опция "Вычесть" - удалить
линии внутри предполагаемого контура дуги.

Выберите линию или объект для обрезки.

Щелкните на вкладке "Главная"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Обрезать/Удлинить"

➤

"AD-обрезка"

Нажмите

ENTER

Установите курсор над кромкой или линией, от которой следует отсечь
выбранную линию или объект.

Щелкните после отображения линии обрезки.

Щелкните на той стороне линии обрезки, которую требуется отсечь.

Все выбранные линии обрежутся до выбранного края.

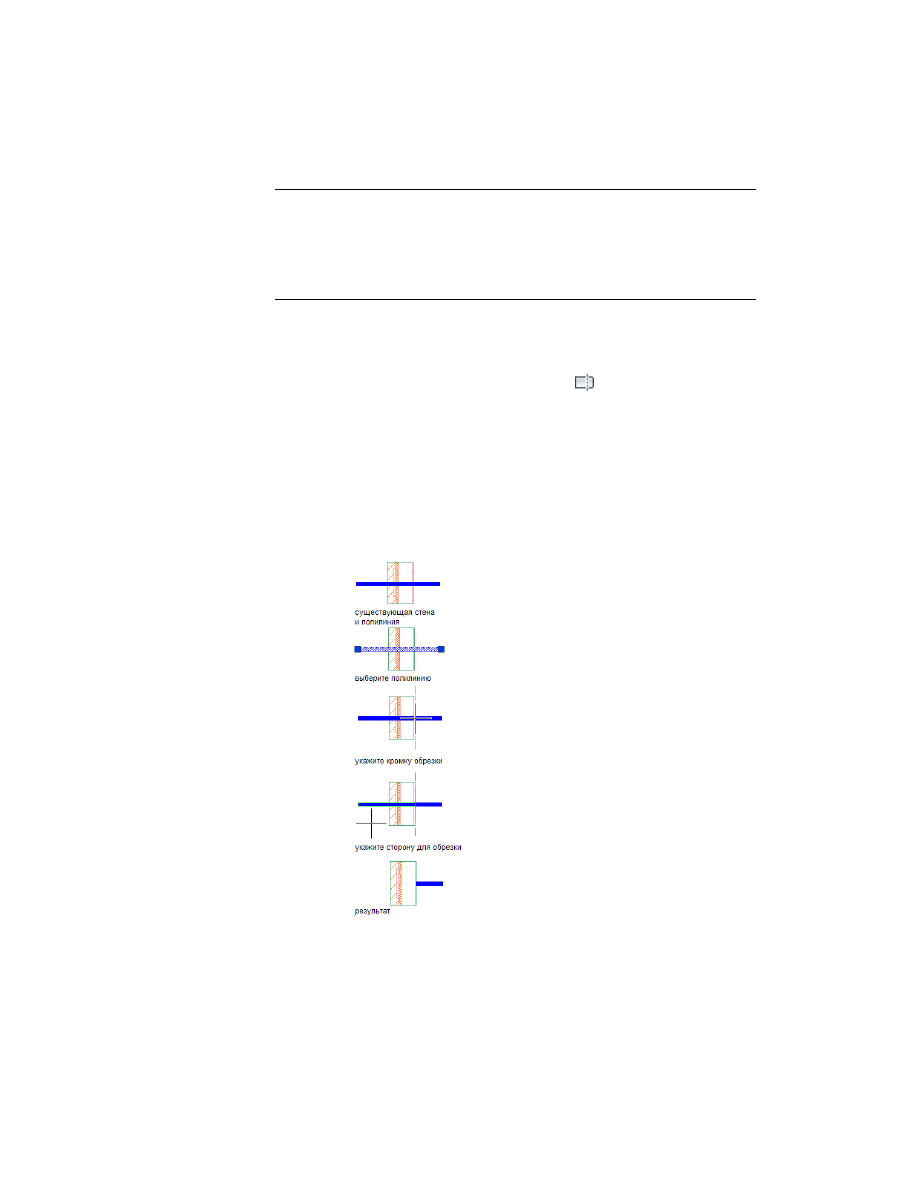

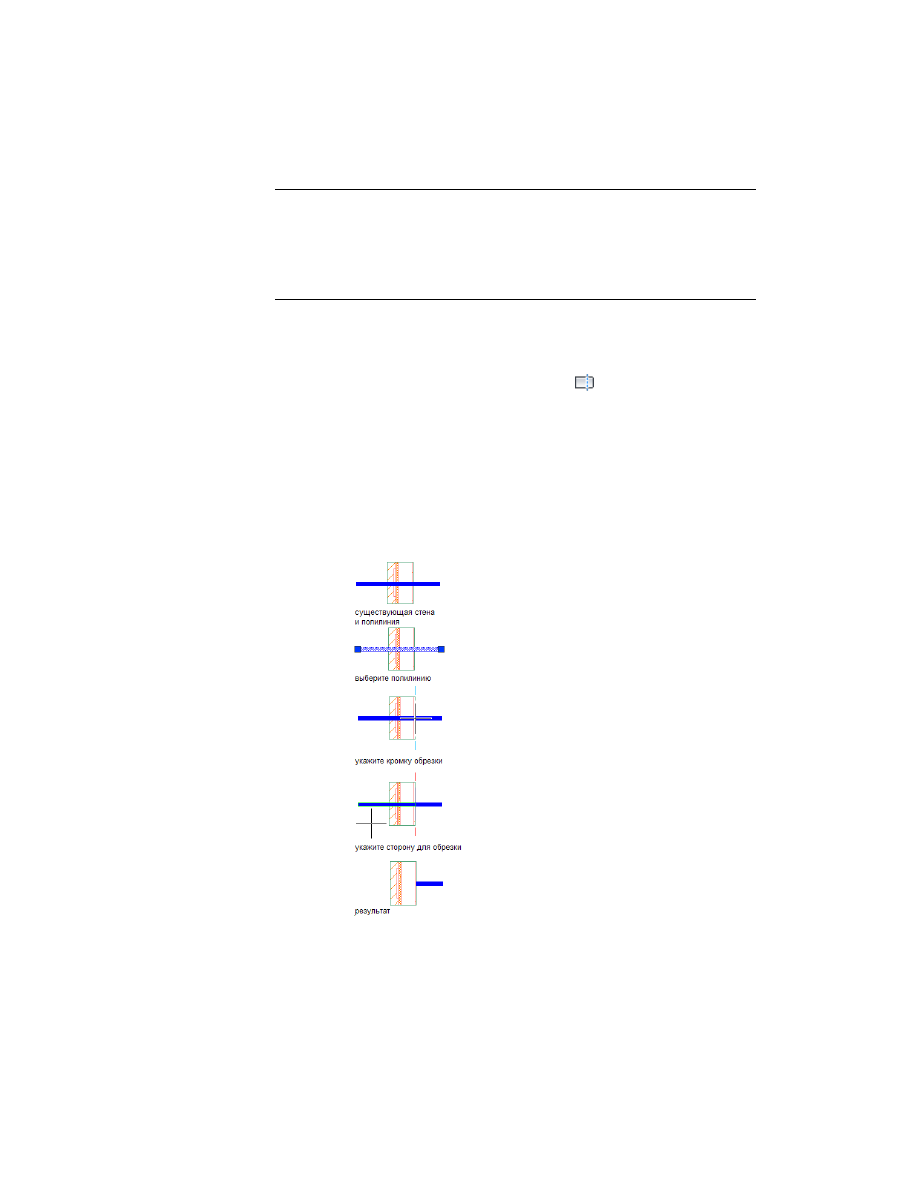

Обрезка линий по краю стены.

Обрезка линий и профильных объектов по кромке | 3067

Вытягивание линии до кромки

Эта процедура используется для удлинения одной или более полилиний или дуг до
подразумеваемого края прямолинейного или дугового сегмента любого объекта или
до линии предполагаемого удлинения этого сегмента.

Выберите линии, которые следует удлинить.

Щелкните на вкладке "Главная"

➤

панели

"Редактирование"

➤

раскрывающемся списке

"Обрезать/Удлинить"

➤

"AD-удлинение"

Установите курсор над кромкой или линией, до которой требуется
удлинить выбранные линии, и щелкните, когда появится временная
линия, тянущаяся в обоих направлениях и уходящая за пределы
кромки/линии.

Щелкните в любой точке той линии, которую следует удлинить, или
щелкните на кромке или отрезке, до которых следует удлинить линию.

Линия удлинится до кромки. Если выбрано несколько линий, то при
щелчке на одной из них удлиняются все.

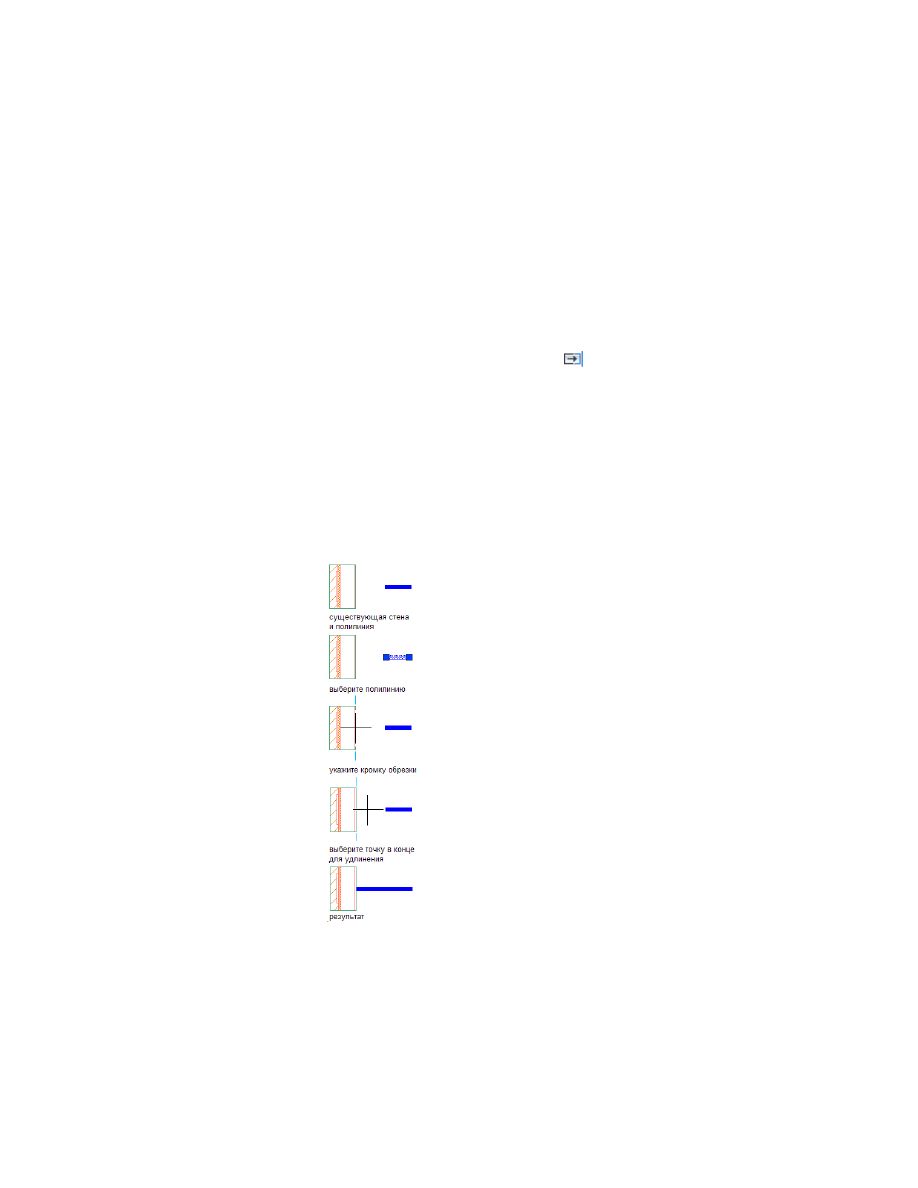

Удлинение линии до края стены

3068 | Глава 35 Чертежные инструменты деталей

Разделение объектов на основании линий и профильных
объектов

Эта процедура используется для разделения на две (или более) части линий,
AD-полигонов, выдавливаний формообразующих элементов, помещений или блоков,
содержащих любой из этих объектов; число частей определяется построенной
разделяющей линией. Далее отдельно выбираются части на любой из сторон линии.
Если объект с замкнутым контуром делится на две части с помощью этой опции, то
обе части воссоздаются как замкнутые. Если открытая полилиния в зигзагообразном
шаблоне делится по высоте, то создаются многочисленные выбираемые объекты.

Выберите линии, объект или блок, который требуется разделить.

Щелкните на вкладке "Главная"

➤

панели "Редактирование"

➤

раскрывающемся списке "Выровнять"

➤

"Поделить"

Укажите две точки для задания разделительной линии. В случае объекта
с замкнутым контуром точки могут быть внутри или снаружи границ;
разделительная линия удлиняется автоматически, пока не пересечет
все контуры выбранного объекта.

Теперь можно выбрать разделенные части линии или объекта по любую
сторону от разделительной линии. Обратите внимание на то, что
разделительная линия становится невидимой после выбора второй
точки.

Разделение объектов на основании линий и профильных объектов | 3069

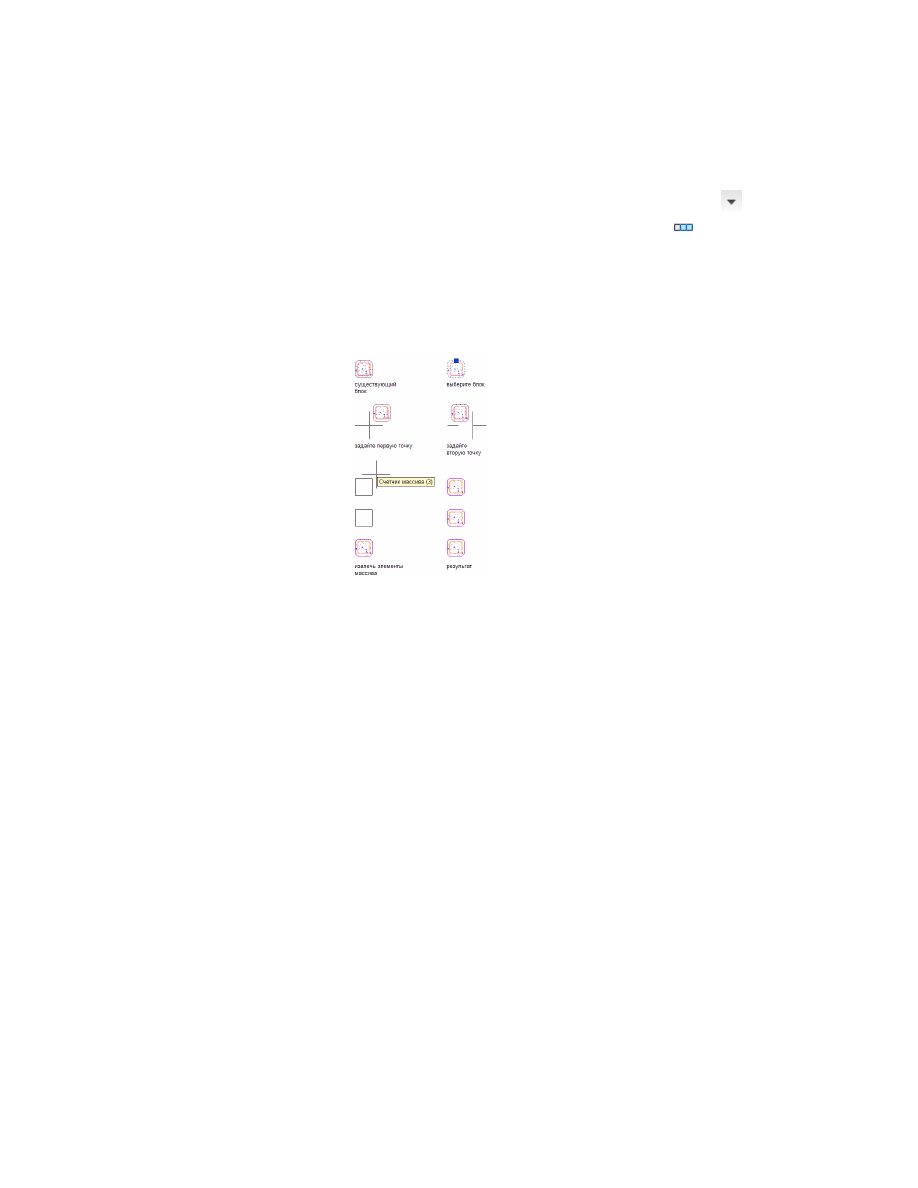

Разделение помещения

Вычитание из объектов, основанных на линиях и контурах

Эта процедура используется для вычитания выбранной части из линий,
AD-полигонов, выдавливаний формообразующих элементов и помещений или из
блока, содержащего любые из этих объектов, без необходимости перерисовывания
каких-либо оставшихся компонентов. В качествен вычитания можно также указывать
углы прямоугольника. Часть, предназначенная для вычитания, может содержать
или быть обозначена линиями, полилиниями (замкнутыми и разомкнутыми), дугами,
окружностями, текстом или штриховкой. Если при вычитании удаляется часть
замкнутой полилинии, то полилиния восстанавливается как замкнутая. Если
вычитание разделяет замкнутую полилинию, то обе части восстанавливаются как
отдельные замкнутые полилинии. Однако, в тех случаях, когда вычитание пересекает
штриховку, штриховка остается одним объектом линии, который можно выбрать,
нажав на любую "часть".

3070 | Глава 35 Чертежные инструменты деталей

ПРИМЕЧАНИЕ

Все, что вычитается с помощью этой операции, фактически удаляется

с чертежа. Если требуется скрыть линии, то, возможно, следует использовать
команду "Скрыть". Более подробную информацию см. в разделе

Скрытие участков

линии

на стр. 3072.

Если вычитаемая часть еще не существует, то проведите линию, которая
обозначит то, что следует вычесть.

Выберите линию или объект, из которого требуется вычесть
обозначенную часть.

Щелкните на вкладке "Главная"

➤

панели "Редактирование"

➤

раскрывающемся списке "Объединить/Вычесть"

➤

"Вычесть"

Нажмите

ENTER

и укажите прямоугольную форму для вычитания из

объекта.

Или же выберите линию, ограничивающую часть, которую следует
вычесть, и нажмите

ENTER

Нажмите

ENTER

, чтобы сохранить выбранную линию или введите

(да), чтобы стереть ее.

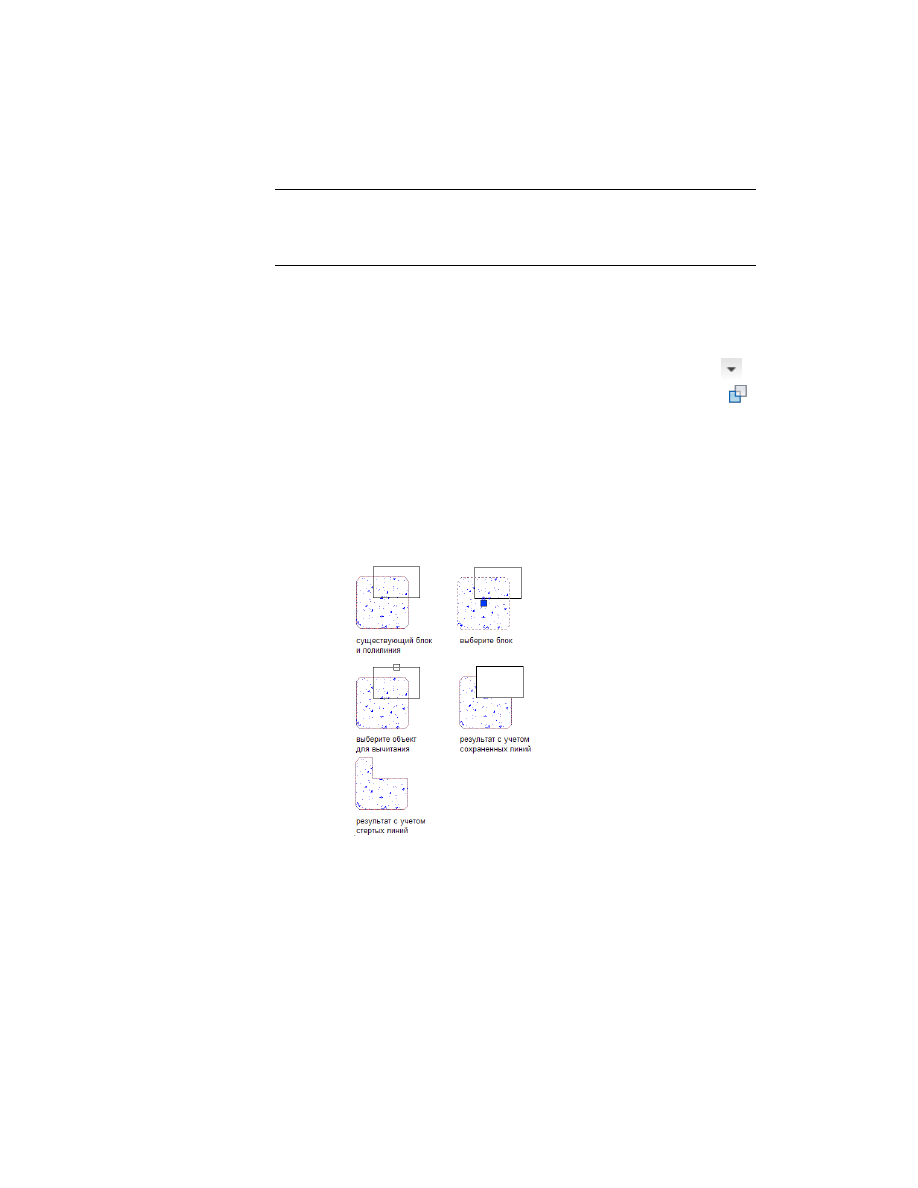

Вычитание части блока с помощью существующей полилинии

Вычитание из объектов, основанных на линиях и контурах | 3071

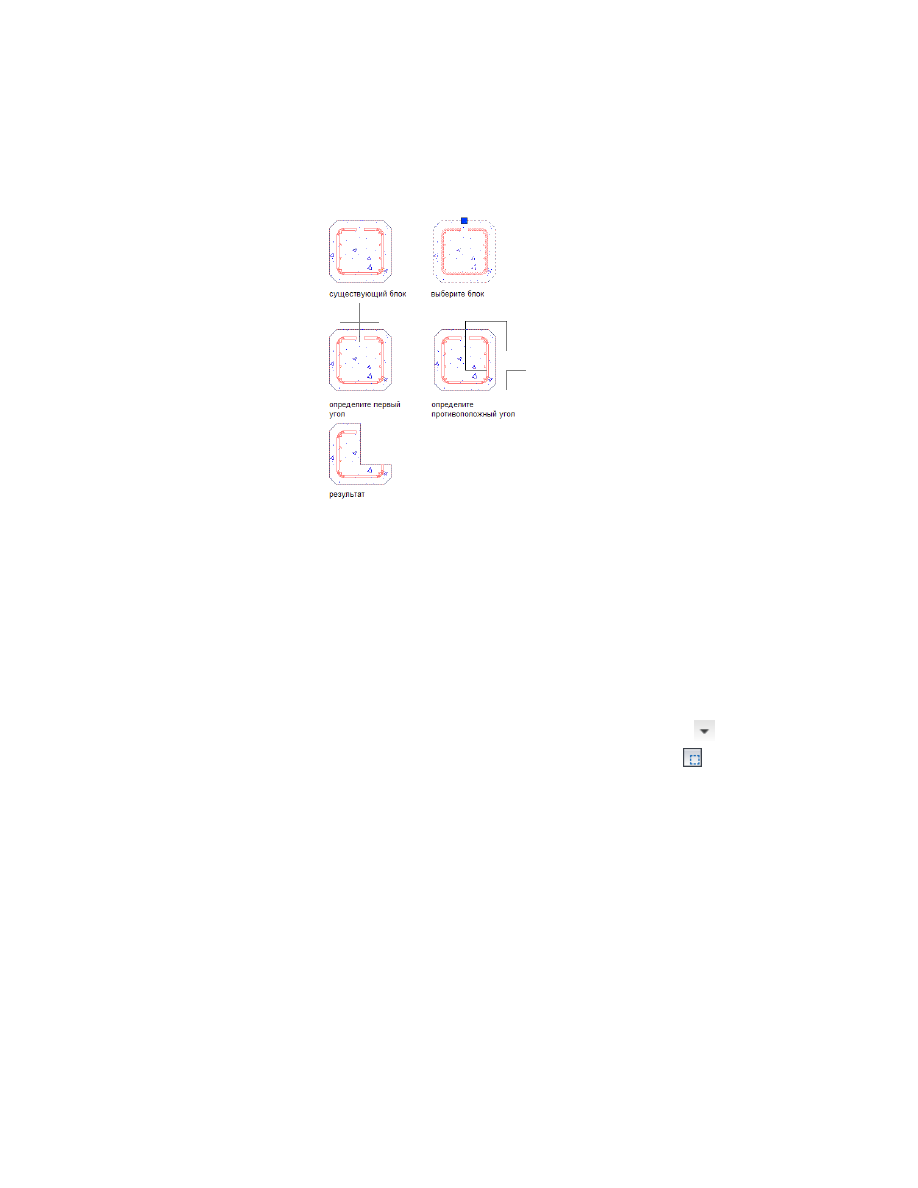

Вычитание части блока с помощью указания углов прямоугольника

Скрытие участков линии

Эта процедура используется, чтобы скрыть или "спрятать" участки одних линий
относительно других. Эта функция особенно полезна в том случае, когда требуется
указать, что один объект проходит под другим или рядом с тем, который следует
отобразить на фоне. Скрытые линии помещаются на слой, указанный ключом слоя
HIDDEN. Если запущена команда "Скрыть", то можно указать два угла
прямоугольника.

Выберите линии, которые требуется скрыть (скрываемые линии).

Щелкните на вкладке "Главная"

➤

панели "Редактирование"

➤

раскрывающемся списке "Скрыть/Подрезать"

➤

"Скрыть"

Выберите "скрывающие линии" (т.е., линии за которыми будут скрыты
первоначально выбранные линии) и нажмите

ENTER

Скрытый участок обозначается пунктирной линией. Можно выбрать
его (или сегменты компонентов) отдельно из линии, частью которой
он был до скрытия.

3072 | Глава 35 Чертежные инструменты деталей

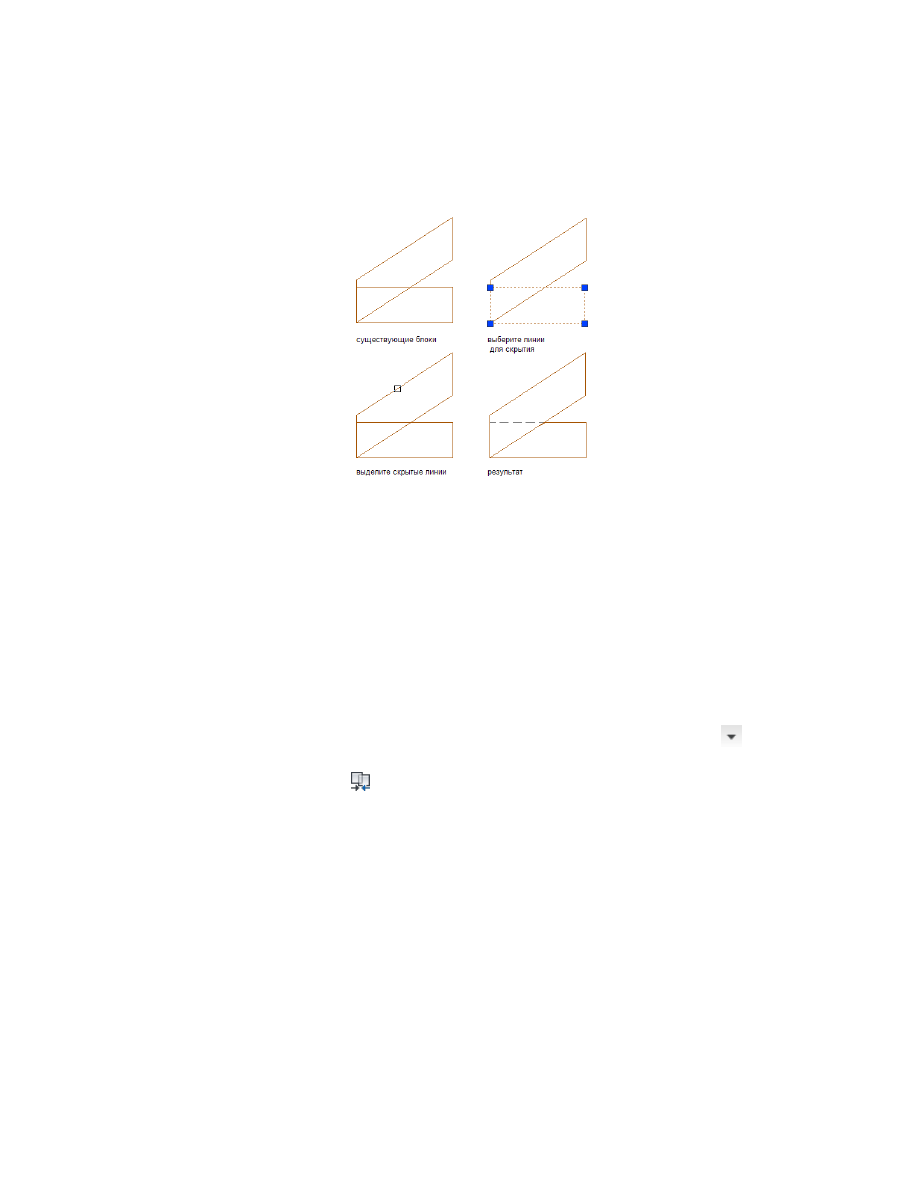

Скрытие линий блока

Можно также нажать клавишу

ENTER

и указать прямоугольную форму

для скрытия объекта.

Объединение объектов, основанных на линиях или контурах

Эта процедура используется для объединения непрерывных замкнутых полилиний,
кругов, штриховок, AD-полигонов, выдавливаний формообразующих элементов,
помещений или блоков в единый объект с замкнутым контуром или объект на основе
линий.

Выберите линию или объект, к которому требуется добавить один или
несколько объектов, созданных на основе линии.

Щелкните на вкладке "Главная"

➤

панели "Редактирование"

➤

раскрывающемся списке "Объединить/Вычесть"

➤

"Объединить"

Выберите линии/объекты, которые вы хотите объединить с исходно
выбранной линией/объектом, и нажмите

ENTER

Нажмите

ENTER

, чтобы сохранить выбранные линии или введите

(да),

чтобы их стереть.

Все выбранные линии и/или объекты объединяются в единый объект
такого типа, который был выбран первым. То есть при выборе

Объединение объектов, основанных на линиях или контурах | 3073

AD-полигона в пункте 1 и объекта-помещения в пункте 3
результирующим объектом будет AD-полигон.

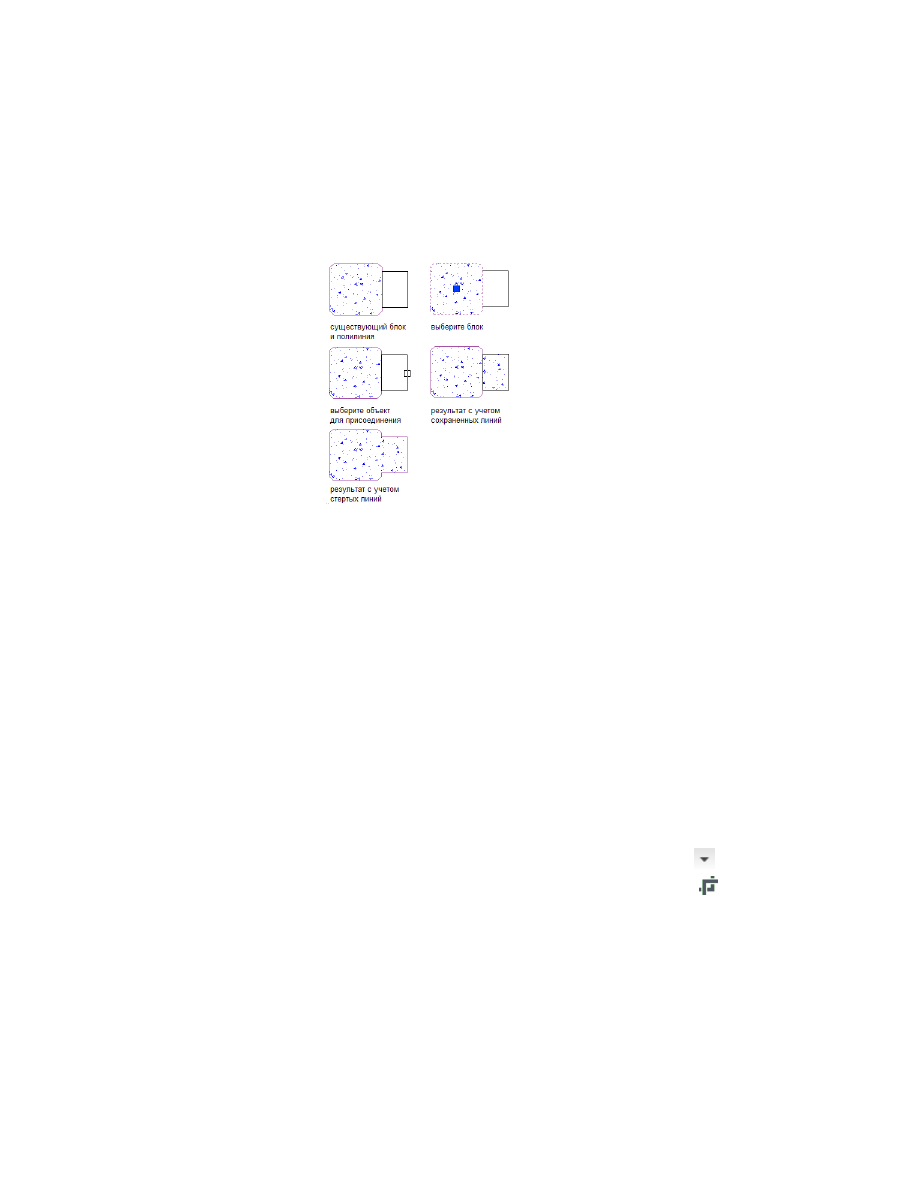

Объединение участка с блоком

Можно также нажать клавишу

ENTER

после пункта 2 и указать

прямоугольную форму для объединения с рабочей линией или
объектом.

Подрезка объектов, основанных на линиях или контурах

Эта процедура используется для подрезки линий или объектов таким образом, чтобы
получить участок меньшей площади с заданным контуром. Можно подрезать
штриховку, линии, полилинии, дуги, круги, AD-полигоны, выдавливания
формообразующих элементов, помещения и/или блоки. Линии, предназначенные
для подрезки, и линии, определяющие новый контур, не нуждаются в замкнутых
контурах. Например, можно использовать v-образную полилинию для подрезки
окружности или можно использовать окружность для подрезки v-образной
полилинии. Если запущена команда "Подрезать", то можно указать два угла
прямоугольника для подрезки линий или объектов.

Постройте линию, определяющую новую границу, до которой требуется
подрезать имеющуюся линию.

Щелкните на вкладке "Главная"

➤

панели "Редактирование"

➤

раскрывающемся списке "Скрыть/Подрезать"

➤

"Подрезать"

Выберите линию для подрезки и нажмите

ENTER

3074 | Глава 35 Чертежные инструменты деталей

Выберите нужную линию для определения новой границы (линию,
нарисованную в пункте 1) и нажмите

ENTER

Нажмите

ENTER

, чтобы сохранить выбранные линии (контур подрезки)

или введите

(да), чтобы их стереть.

Стираются все первоначально выбранные линии за пределами контура
подрезки. Если требуется стереть контур подрезки, то границы
перерисовываются для любых замкнутых объектов внутри площади
подрезки, но объекты с открытой границей, которые были подрезаны,
остаются открытыми.

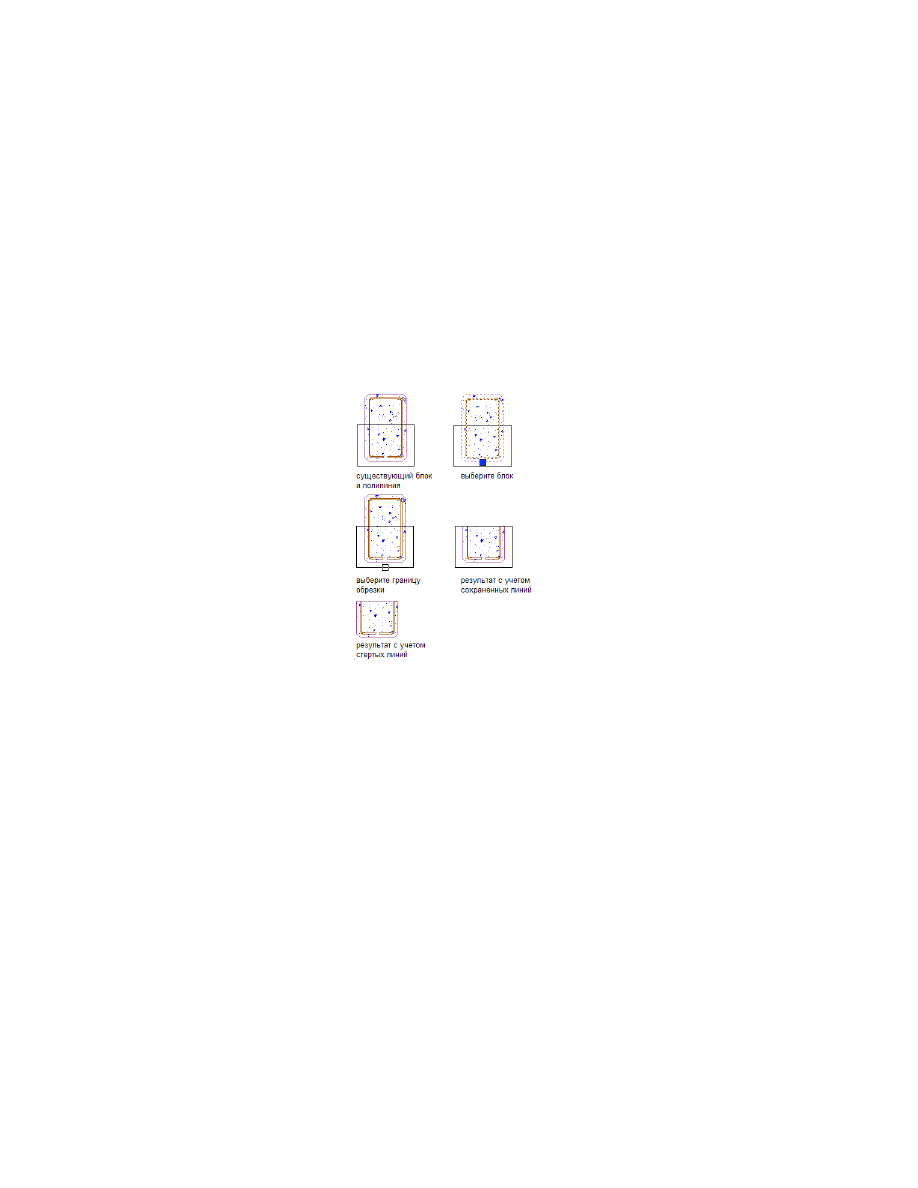

Подрезка блока с полилинией

Можно также нажать клавишу

ENTER

после пункта 2 и указать

прямоугольную форму для подрезки линии или объекта.

Линия внешнего контура

Эта процедура используется для автоматического получения профиля или внешнего
контура вокруг любого набора прилегающих линейных объектов, включая
архитектурные. Визуальный результат этой процедуры аналогичен объединению
объектов (см.

Объединение объектов, основанных на линиях или контурах

на стр.

3073), но в этом случае сформированный контур представляет собой отдельно
выбираемый объект. В отличие от других инструментов AD-линий к инструменту
"Внешний контур" имеется доступ с панели инструментов "Общие". Команда
AecLineworkShrinkwrap, инициируемая инструментом, входит в команду Центра
управления, предназначенную для размещения ключей слоев (т.е., полилинии

Линия внешнего контура | 3075

внешнего контура, созданные с помощью этого инструмента, автоматически
помещаются на определенный слой в соответствии с ассоциируемым ключом слоя).

Откройте инструментальную палитру "Детализация" и перейдите на
вкладку "Основные".

Выберите инструмент "Внешний контур".

Выберите все объекты, которые следует обвести внешним контуром.

Нажмите

ENTER

Все объекты внутри внешнего контура остаются выбранными. Теперь
весь профиль внешнего контура можно выбирать и перемещать
независимо от линий, которые она включает в себя.

Создание массивов

Эта процедура используется для создания массивов одинаковых линий (например,
штриховок и полилиний), архитектурных объектов (например, дверей и стен),
AD-полигонов или объектов на основе контура (например, выдавливаний
формообразующих элементов и помещений). Можно также создать массив любого
содержимого на основании блоков (включая компоненты деталей), составленных
из этих типов линий и объектов.

Выберите для расстановки линию, объект или блок.

3076 | Глава 35 Чертежные инструменты деталей

Щелкните на вкладке "Главная"

➤

панели "Редактирование"

➤

раскрывающемся списке "Массивы"

➤

"AD-массив"

Выберите кромку и переместите курсор для указания направления для
прямоугольного массива.

Количество объектов, добавляемых к массиву, отображается в подсказке
как "Счетчик массива".

Построение матрицы блока

Введите значение для смещения расстояния между каждым вхождением
линии или объекта и нажмите

ENTER

Для полярного массива, напротив, укажите две точки для установки
угла массива, введите значение расстояния смещения от линии или
объекта и нажмите

ENTER

Щелкните в площади чертежа для указания конечной точки массива.

Более подробные сведения о массивах приведены в разделе "Диалоговое
окно "Массив" справочной системы AutoCAD.

Переустановка позиции относительно точки отсчета

Эта процедура используется для переустановки архитектурных объектов, линий или
блоков относительно заданной точки отсчета на чертеже. Например, если есть
ограниченный участок кухни, который требуется переместить на 6'-0” относительно
шкафа, то можно переместить этот участок, приняв за опорную точку внутренний
край шкафа. Эта процедура также применима для штриховок, линий, полилиний,
дуг, кругов, AD-полигонов, выдавливаний формообразующих элементов, помещений

Переустановка позиции относительно точки отсчета | 3077

или любых блоков (включая компоненты детали и содержимого Центра управления),
сформированных из линий или объектов этого типа.

Выберите для переустановки линию, объект или блок.

Щелкните на вкладке "Главная"

➤

панели "Редактирование"

➤

раскрывающемся списке "Выровнять"

➤

"Переместить"

Выберите имеющуюся кромку, относительно которой размещается
объект, или укажите две точки для определения кромки отсчета.

Выберите объект для переустановки и введите значение для расстояния
от кромки отсчета.

Нажмите

ENTER

Равномерное распределение линий или объектов

Эта процедура используется для размещения имеющихся архитектурных объектов,
линий или блоков на равном расстоянии друг от друга. Например, если имеются
окна вдоль стены, которые не коллинеарны, то можно распределить окна равномерно
по всему фасаду, указывая точки на оси. Эта процедура используется для отсечения
штриховок, линий, полилиний, дуг, кругов, AD-полигонов, выдавливаний
формообразующих элементов, помещений или любых блоков (включая компоненты
детали), сформированных из линий или объектов этого типа.

Выберите для переустановки линию, объект или блок.

Щелкните на вкладке "Главная"

➤

панели "Редактирование"

➤

раскрывающемся списке "Выровнять"

➤

"Равномерно"

Выберите кромку в качестве оси, вдоль которой располагаются
равномерно все объекты, и укажите начальную и конечную точки на
кромке; или же нажмите

ENTER

и задайте две точки, между которыми

объекты будут равномерно распределяться относительно друг друга.

ПРИМЕЧАНИЕ

Например, если для равномерного размещения

выбираются два объекта, то расстояние между ними устанавливается
от заданной начальной точки до центра первого объекта, от центра
первого объекта до центра второго объекта и от центра второго
объекта до заданной конечной точки.

3078 | Глава 35 Чертежные инструменты деталей

Центрирование линий и объектов

Эта процедура используется для центрирования между двумя точками следующих
объектов: архитектурные объекты, штриховки, линии, полилинии, дуги, круги,
AD-полигоны, выдавливания формообразующих элементов, помещения или любые
блоки (включая компоненты детали), сформированные из линий или объектов этого
типа.

Выберите для центрирования линию, объект или блок.

Щелкните на вкладке "Главная"

➤

панели "Редактирование"

➤

раскрывающемся списке "Выровнять"

➤

"Центр"

Выберите имеющуюся кромку в качестве оси, а затем укажите две точки,
между которыми будет центрироваться объект на этой оси; или же
нажмите

ENTER

и укажите любые две точки, между которыми будет

центрироваться объект.

Центрирование линий и объектов | 3079

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 16
