AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

ПРИМЕЧАНИЕ

AD-объекты из файлов внешних ссылок (xref) можно

добавлять к перекрытию или скату крыши в качестве вырезающих
элементов, если выполняются следующие условия:

■

объект представляет собой 3D тело

■

файл xref найден

■

файл xref доступен для чтения/записи

■

файл xref не заблокирован и не открыт другим пользователем

■

файл xref загружен

Установите требуемый внешний контур стен:

то...

Если требуется...

введите

(объединение).

включите вырезающий элемент(ы)
во внешний контур на виде в плане

введите

(вычитание).

исключить вырезающий элемент(ы)
из внешнего контура на виде в пла-
не,

Выбранные объекты добавляются к перекрытию или скату крыши либо
как добавляемые, либо как вычитаемые вырезающие элементы. Удалить
вырезающие элементы или изменить для них значение параметра
"Внешний контур стен" можно с помощью окна таблицы "Вырезающие
элементы". Для получения дополнительной информации см. раздел

Редактирование вырезающих элементов перекрытия/ската крыши

на

стр. 2668.

Удаление вырезающих элементов перекрытия/ската крыши

Эта процедура используется для удаления вырезающего элемента из перекрытия/ската
крыши. Следует иметь в виду, что удаляется только вырезающий элемент; объект,
из которого этот элемент был создан, остается на чертеже.

Выберите перекрытие или скат крыши, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

Использование контекстных инструментов для перекрытий и скатов крыш | 2667

то...

если выбранным объектом явля-
ется...

ние"

➤

раскрывающемся списке

"Вырезающие элементы"

➤

"Уда-

лить"

щелкните на вкладке "Перекры-

тие"

➤

панели "Скат крыши"

➤

рас-

скат крыши,

крывающемся списке "Вырезающие

элементы"

➤

"Удалить"

Выберите объекты для удаления в качестве вырезающих элементов и
нажмите

ENTER

ПРИМЕЧАНИЕ

Вырезающие элементы можно также удалять с

помощью средств диалогового окна "Вырезающие элементы".
Подробную информацию см. в разделе

Редактирование вырезающих

элементов перекрытия/ската крыши

на стр. 2668.

Редактирование вырезающих элементов перекрытия/ската
крыши

Объекты, используемые в качестве вырезающих элементов в перекрытиях и скатах
крыш, можно редактировать, как и любые другие объекты: с помощью ручек, команд
контекстной вкладки или палитры свойств. При перемещении или редактировании
объектов происходит соответствующее обновление перекрытия или ската крыши.
Кроме того, с помощью представленной ниже процедуры можно изменять параметр,
в соответствии с которым вырезающий элемент будет добавляться к внешнему
контуру или вычитаться из внешнего контура перекрытия или ската крыши на виде
в плане.

Выберите перекрытие или скат крыши, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

ние"

➤

раскрывающемся списке

2668 | Глава 30 Перекрытия и скаты крыш

то...

если выбранным объектом явля-
ется...

"Вырезающие элементы"

➤

"Выре-

зающие элементы"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

раскрывающемся списке

"Вырезающие элементы"

➤

"Выре-

зающие элементы"

ПРИМЕЧАНИЕ

Доступ к этой электронной таблице также возможен

на вкладке "Проектирование" палитры свойств, в группе свойств
"Дополнительные".

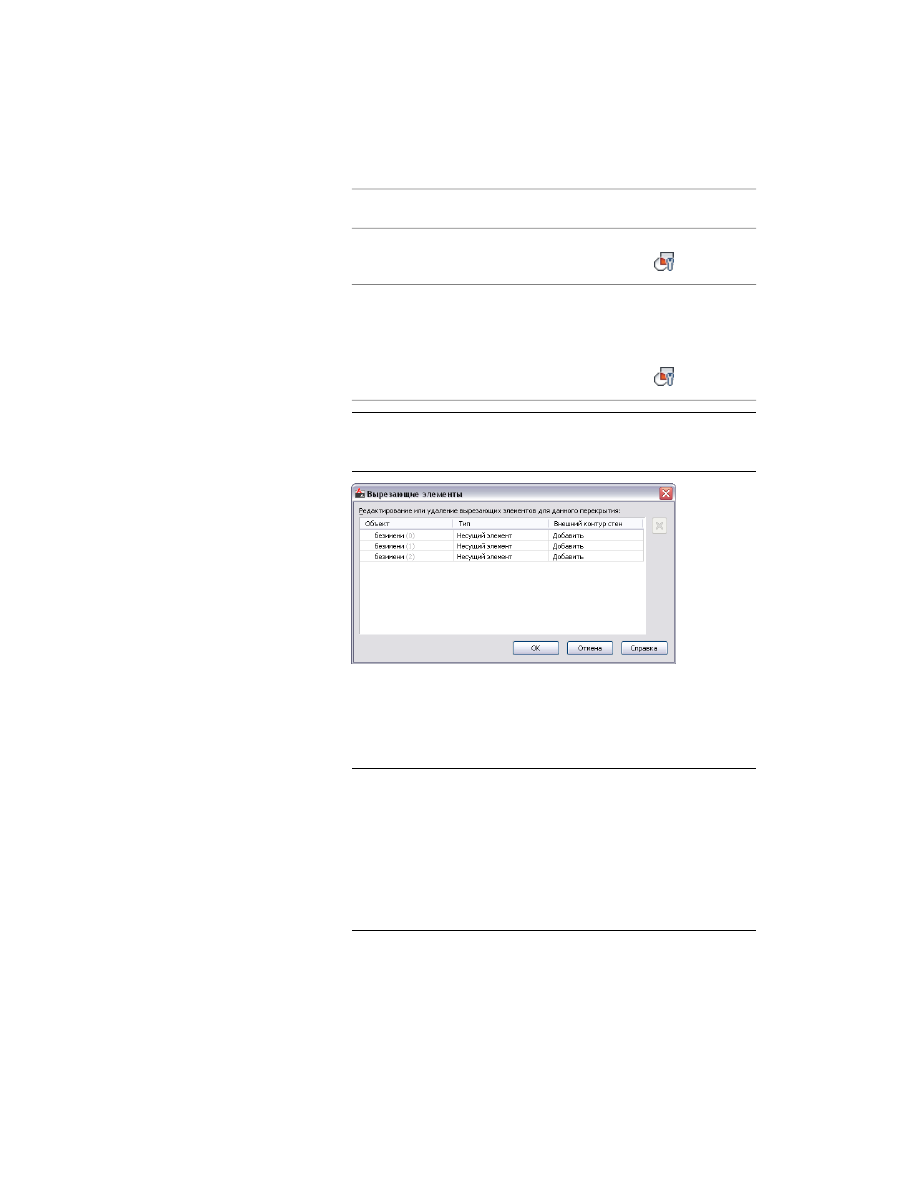

В электронной таблице "Вырезающие элементы" щелкните на значении
параметра "Внешний контур стен", которое требуется изменить, и
выберите другое значение из раскрывающегося меню.

Нажмите "ОК".

ПРИМЕЧАНИЕ

Это диалоговое окно также используется для удаления

вырезающего элемента посредством нажатия правой кнопки мыши
на ячейке "Объект" или "Тип" и выбора "Удалить". Альтернативный
способ - использование контекстной вкладки перекрытия или ската
крыши, как поясняется в разделе

Удаление вырезающих элементов

перекрытия/ската крыши

на стр. 2667. При удалении вырезающего

элемента происходит удаление связи перекрытия/ската крыши с
объектом, который использовался для создания этого элемента. Сам
объект не удаляется из чертежа.

Использование контекстных инструментов для перекрытий и скатов крыш | 2669

Создание тел-модификаторов перекрытий/скатов крыш

Как и вырезающие элементы, тела-модификаторы позволяют изменять геометрию
перекрытия/ската крыши посредством внедрения другого 3D объекта. Однако, если
вырезающие элементы во всех случаях вычитаются из формообразующих элементов
перекрытий или скатов крыш и влияют только на компоненты, с которыми они
соприкасаются, тела-модификаторы можно использовать для добавления, вычитания
или полной замены отдельных компонентов. Если перекрытие или скат крыши
состоит только из одного компонента, тело-модификатор применяется ко всему
перекрытию или скату крыши.

Можно создать тело-модификатор на основе формообразующего элемента,
композиционной группы или любого другого AD-объекта с формообразованием.
Можно также создавать тела-модификаторы из блоков или тел ACIS, образующих
трехмерные тела. Перед тем как определить объект в качестве тела-модификатора,
необходимо поместить объект в требуемое место на чертеже.

Если тело-модификатор создается из объекта, можно удалить исходный объект.
Однако, если создан сложный объект, например композиционная группа, состоящая
из нескольких формообразующих элементов, то может потребоваться сохранять
объект на чертеже до тех пор, пока не появится уверенность в том, что
объект-перекрытие или скат крыши построен правильно.

ПРИМЕЧАНИЕ

Объект, используемый в качестве вырезающего элемента, не

включается в "Площадь" при выполнении команды СПИСОК или в результат запроса
спецификации.

Чтобы создать тело-модификатор для перекрытия или ската крыши, выполните
следующие действия:

Создайте один или несколько объектов именно в том месте, в котором
требуется разместить тело-модификатор относительно перекрытия или
ската крыши.

Выберите перекрытие или скат крыши, который требуется изменить,
и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

ние"

➤

раскрывающемся списке

"Тело-модификатор"

➤

"Добавить"

2670 | Глава 30 Перекрытия и скаты крыш

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

раскрывающемся списке

"Тело-модификатор"

➤

"Добавить"

Выберите объекты для использования в качестве тел-модификаторов
и нажмите

ENTER

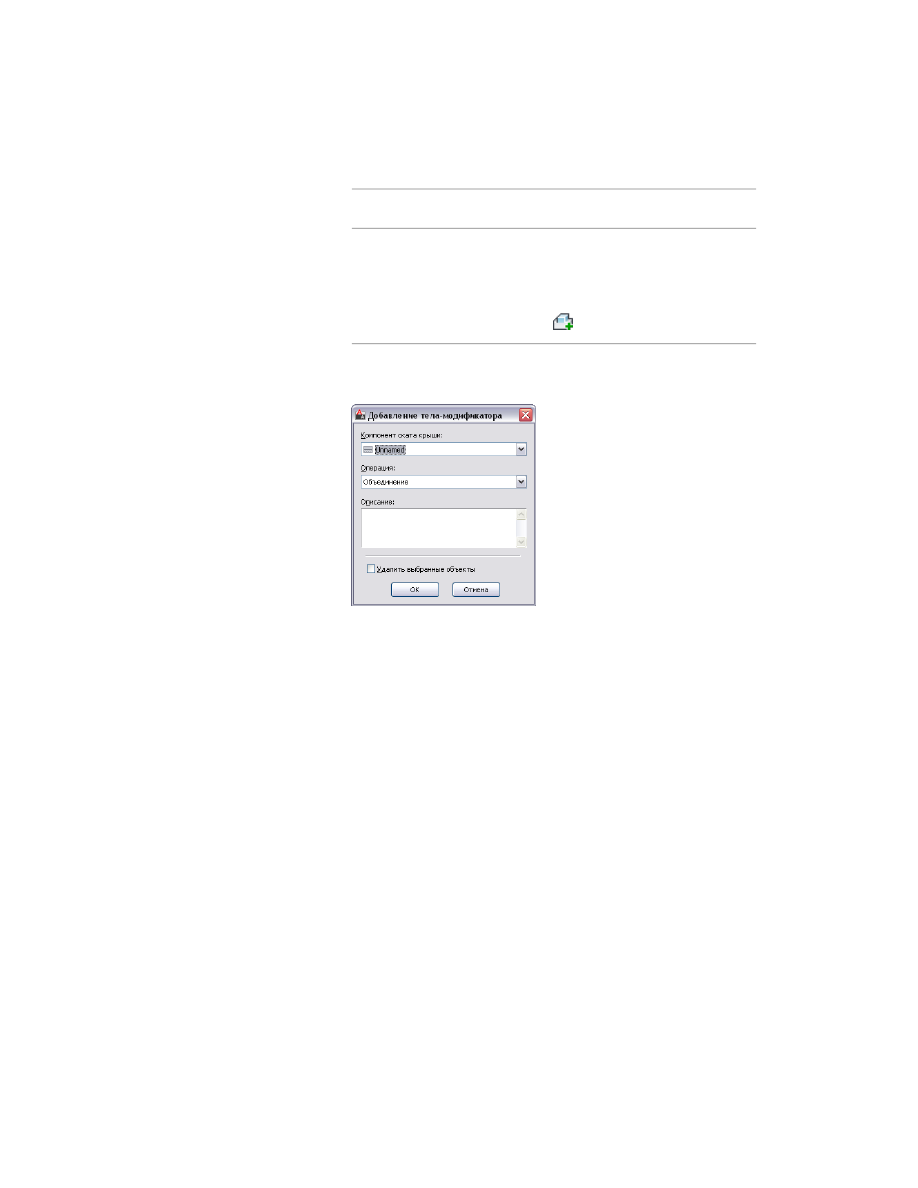

В диалоговом окне "Добавление тела-модификатора" укажите следующие
параметры:

■

В раскрывающемся списке "Компонент перекрытия" (или
"Компонент ската крыши") выберите компонент к которому будет
применяться тело-модификатор.

■

В раскрывающемся списке "Операция", в зависимости от того,
требуется ли добавить тело-модификатор к выбранному компоненту,
вычесть тело-модификатор из этого компонента или заменить
выбранный компонент телом-модификатором, выберите
"Добавление", "Вычитание" или "Замена".

■

В поле "Описание" введите текст описания используемых
тел-модификаторов.

Если требуется сделать внешний контур объекта невидимым на чертеже,
включите опцию "Стереть выбранные объекты".

Нажмите "ОК".

Использование контекстных инструментов для перекрытий и скатов крыш | 2671

Редактирование вхождений тел-модификаторов в
перекрытиях/скатах крыш

Эта процедура используется для редактирования формы тела-модификатора,
присоединенного к перекрытию/скату крыши. Редактирование тел выполняется с
помощью ручек редактирования граней, логических команд добавления/удаления
других объектов к/из тела-модификатора, а также других команд редактирования,
предназначенных для изменения формы тел.

Выберите перекрытие или скат крыши с телом-модификатором,
который требуется изменить, и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

ние"

➤

раскрывающийся список

"Тело-модификатор"

➤

"Редактиро-

вать по месту"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

раскрывающийся список

"Тело-модификатор"

➤

"Редактиро-

вать по месту"

Создается временный формообразующий элемент, позволяющий
редактировать геометрию тела-модификатора. Если перекрытие или
скат крыши содержит несколько тел-модификаторов,
формообразующий элемент создается для каждого тела-модификатора.
Если объект в исходном виде не являлся формообразующим элементом
(например, если в качестве тела-модификатора использовался несущий
элемент), то объект становится временным формообразующим
элементом произвольной формы, грани которого можно редактировать.

2 ПРИМЕЧАНИЕ

После того как задача редактирования выполнена с

помощью контекстной вкладки редактирования, может понадобиться
снова выбрать профиль - для выполнения другой задачи
редактирования. Если на контекстной вкладке отсутствуют
необходимые команды редактирования, для повторного отображения
вкладки контекстного редактирования снова выберите профиль.

2672 | Глава 30 Перекрытия и скаты крыш

Выберите тело-модификатор.

то …

Если требуется…

выберите тело-модификатор. Чтобы
активизировать ручки изменения

изменить форму тела-модификато-
ра, являющегося формообразую-

кромок грани, выберите ручку гра-

щим элементом произвольной
формы,

ни. Переместите ручки на требуе-
мые позиции. Продолжите редакти-
рование других граней таким же
образом.

выберите тело-модификатор. Выбе-
рите ручки и передвиньте их таким

изменить форму тела-модификато-
ра, являющегося обычным формо-
образующим элементом,

образом, чтобы изменить форму
тела-модификатора. Ручки предо-
ставляются в соответствии с формо-
образующим элементом, использу-
емым в качестве тела-модификато-
ра, и текущего направления проек-
ции на экране.

поместите объект на то место, на
котором он должен располагаться.

добавить объект к телу-модифика-
тору,

■

Для объекта-перекрытия щелк-
ните на "Редактирование по
месту: Модификатор тела пере-

крытия"

➤

панели "Редактиро-

вание"

➤

раскрывающемся

списке "Логические опера-

ции"

➤

"Объединить".

■

Для объекта-ската крыши
щелкните на "Редактирование
по месту: Модификатор тела

ската крыши"

➤

панели "Редак-

тирование"

➤

раскрывающемся

списке "Логические опера-

ции"

➤

"Объединить".

Выберите объект и нажмите

ENTER

Введите

(да), чтобы сохранить

объект в чертеже, или нажмите

ENTER

, если объект надо стереть.

Использование контекстных инструментов для перекрытий и скатов крыш | 2673

то …

Если требуется…

поместите объект на то место, на
котором он должен располагаться.

вычесть объект из тела-модифика-
тора,

■

Для объекта-перекрытия щелк-
ните на "Редактирование по
месту: Модификатор тела пере-

крытия"

➤

панели "Редактиро-

вание"

➤

раскрывающегося

списке "Логические опера-

ции"

➤

"Вычесть".

■

Для объекта-ската крыши
щелкните на "Редактирование
по месту: Модификатор тела

ската крыши"

➤

панели "Редак-

тирование"

➤

раскрывающемся

списке "Логические опера-

ции"

➤

"Вычесть".

Выберите объект и нажмите

ENTER

Введите

(да), чтобы сохранить

объект в чертеже, или нажмите

ENTER

, если объект надо стереть.

поместите объект на то место, на
котором он должен располагаться.

создать тело-модификатор, получа-
ющееся при пересечении исходного

■

Для объекта-перекрытия щелк-
ните на "Редактирование по

тела-модификатора с другим объек-
том,

месту: Модификатор тела пере-

крытия"

➤

панели "Редактиро-

вание"

➤

раскрывающемся

списке "Логические опера-

ции"

➤

"Пересечь".

■

Для объекта-ската крыши
щелкните на "Редактирование
по месту: Модификатор тела

ската крыши"

➤

панели "Редак-

тирование"

➤

раскрывающемся

списке "Логические опера-

ции"

➤

"Пересечь".

Выберите объект и нажмите

ENTER

Введите

(да), чтобы сохранить

2674 | Глава 30 Перекрытия и скаты крыш

то …

Если требуется…

объект в чертеже, или нажмите

ENTER

, если объект надо стереть.

усечь тело-модификатор,

■

если объект является перекры-
тием, щелкните на "Редактиро-
вание по месту: Модификатор

тела перекрытия"

➤

панели

"Редактирование"

➤

"Обрезать

плоскостью"

■

если объект является скатом
крыши, щелкните на "Редактиро-
вание по месту: Модификатор

тела ската крыши"

➤

панели

"Редактирование"

➤

"Обрезать

плоскостью"

Задайте точки, определяющие
плоскость отсечения, и выберите
сторону тела-модификатора, кото-
рую надо отсечь. Усеченное тело-
модификатор преобразуется в
формообразующий элемент произ-
вольной формы.

разделить поверхность тела-моди-
фикатора на две поверхности,

■

если объект является перекры-
тием, щелкните на "Редактиро-
вание по месту: Модификатор

тела перекрытия"

➤

панели

"Редактирование"

➤

"Разделить

грань"

■

если объект является скатом
крыши, щелкните на "Редактиро-
вание по месту: Модификатор

тела ската крыши"

➤

панели

"Редактирование"

➤

"Разделить

грань"

Укажите точки, определяющие
кромку, образующийся при расчле-
нении поверхности.

Использование контекстных инструментов для перекрытий и скатов крыш | 2675

то …

Если требуется…

объединить две поверхности, нахо-
дящиеся в одной и той же плоско-
сти, в одну поверхность,

■

если объект является перекры-
тием, щелкните на "Редактиро-
вание по месту: Модификатор

тела перекрытия"

➤

панели

"Редактирование"

➤

"Объеди-

нить грани"

■

если объект является скатом
крыши, щелкните на "Редактиро-
вание по месту: Модификатор

тела ската крыши"

➤

панели

"Редактирование"

➤

"Объеди-

нить грани"

выберите кромку, разделяющую две
поверхности, находящиеся в одной
и той же плоскости.

выберите объект, образующий тело-
модификатор, и нажмите

DELETE

удалить тело-модификатор,

Сохранение или отмена изменений.

то …

Если требуется…

выберите тело-модификатор, и,

восстановить для тела-модификато-
ра его исходную форму,

■

если объект является перекры-
тием, щелкните на "Редактиро-
вание по месту: Модификатор

тела перекрытия"

➤

панели

"Правка"

➤

"Отмена".

■

если объект является скатом
крыши, щелкните на "Редактиро-
вание по месту: Модификатор

тела ската крыши"

➤

панели

"Правка"

➤

"Отмена".

выберите тело-модификатор, и,

сохранить изменения в теле-моди-
фикаторе,

■

если объект является перекры-
тием, щелкните на "Редактиро-
вание по месту: Модификатор

2676 | Глава 30 Перекрытия и скаты крыш

то …

Если требуется…

тела перекрытия"

➤

панели

"Правка"

➤

"Готово".

■

если объект является скатом
крыши, щелкните на "Редактиро-
вание по месту: Модификатор

тела ската крыши"

➤

панели

"Правка"

➤

"Готово".

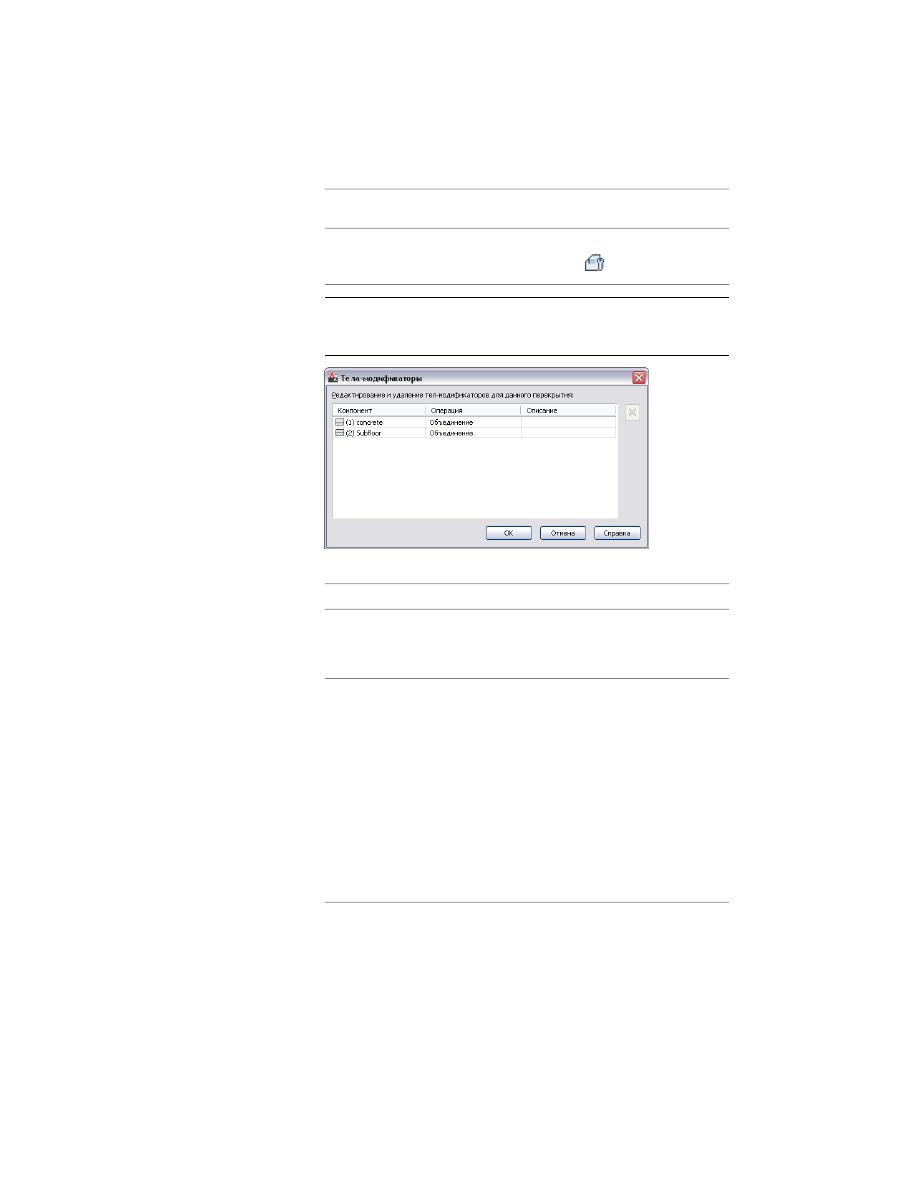

Управление телами-модификаторами перекрытий/скатов
крыш

Эта процедура используется для редактирования или удаления 3D тел-модификаторов
из перекрытия или ската крыши. Предусмотрена возможность изменения как
компонента, к которому применяется тело-модификатор, так и способа применения
тела-модификатора (добавление, вычитание или замена). Можно также вводить или
редактировать описания тел-модификаторов.

ПРИМЕЧАНИЕ

Информацию об удалении тела-модификатора из компонента

перекрытия или ската крыши и его восстановлении в виде формообразующего
элемента, доступного для редактирования или применению к другим перекрытиям
или скатам крыш, см. в разделе

Восстановление тела-модификатора

перекрытия/ската крыши в виде формообразующего элемента

на стр. 2679.

Выберите перекрытие или скат крыши, который требуется изменить,
и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

ние"

➤

раскрывающемся списке

"Тело-модификатор"

➤

"Тела-моди-

фикаторы"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

раскрывающемся списке

Использование контекстных инструментов для перекрытий и скатов крыш | 2677

то...

если выбранным объектом явля-
ется...

"Тело-модификатор"

➤

"Тела-моди-

фикаторы"

ПРИМЕЧАНИЕ

Доступ к окну таблицы также возможен на вкладке

"Проектирование" палитры свойств, в группе свойств
"Дополнительные".

Выберите тело-модификатор и измените его параметры.

то

Если требуется…

выберите в поле "Компонент" дру-
гой компонент.

применить тело-модификатор к
другому компоненту перекрытия
или ската крыши,

выберите в качестве "Операции"
другую операцию.

изменить операцию, используемую
для применения тела-модификатора

■

Для добавления тела-модифика-
тора к компоненту выберите
"Добавить".

к компоненту перекрытия или ската
крыши,

■

Для вычитания формы тела-мо-
дификатора из компонента вы-
берите "Вычесть".

■

Для замены компонента телом-
модификатором выберите "За-
менить".

2678 | Глава 30 Перекрытия и скаты крыш

то

Если требуется…

выберите тело-модификатор,

щелкните

или правую кнопку

мыши и выберите "Удалить".

удалить тело-модификатор из ком-
понента перекрытия или ската
крыши,

нажмите "Описание", введите текст
и нажмите

"ENTER"

ввести описание тела-модификато-
ра,

Нажмите "OK".

Восстановление тела-модификатора перекрытия/ската
крыши в виде формообразующего элемента

Эта процедура используется для удаления тела-модификатора из перекрытия/ската
крыши и его добавления в чертеж в виде формообразующего элемента.
Восстановление тела-модификатора в виде формообразующего элемента позволяет
изменить его форму, а затем вновь добавить его к перекрытию или скату крыши в
качестве тела-модификатора. Кроме того, можно восстановить тело-модификатор
в виде формообразующего элемента с сохранением его применения к перекрытию
или скату крыши. Это удобно, если требуется создать другие перекрытия или скаты
крыш той же формы.

Если в качестве объекта для создания тела-модификатора использовался обычный
формообразующий элемент, то после восстановления получается тот же
формообразующий элемент. Например, в результате восстановления
формообразующего элемента "Фронтон" получается формообразующий элемент
"Фронтон". Однако, если тело-модификатор создавалось из другого объекта (например
несущего элемента) или редактировалось с использованием логических операций
или команд редактирования граней, оно восстанавливается в виде формообразующего
элемента произвольной формы.

Выберите перекрытие или скат крыши, который требуется изменить,
и,

то...

если выбранным объектом явля-
ется...

щелкните на вкладке "Перекры-

тие"

➤

панели "Редактирова-

перекрытие,

ние"

➤

раскрывающемся списке

Использование контекстных инструментов для перекрытий и скатов крыш | 2679

то...

если выбранным объектом явля-
ется...

"Тело-модификатор"

➤

"Восстано-

вить"

щелкните на вкладке "Скат кры-

ши"

➤

панели "Редактирова-

скат крыши,

ние"

➤

раскрывающемся списке

"Тело-модификатор"

➤

"Восстано-

вить"

2 ПРИМЕЧАНИЕ

Эта процедура используется для восстановления всех

прикрепленных к перекрытию или скату крыши тел-модификаторов.

Создание формообразующих элементов из тел-модификаторов.

то

Если требуется…

нажмите

ENTER

создать формообразующие элемен-
ты из тел-модификаторов, сохраняя
их прикрепление к перекрытию или
скату крыши,

введите

(да) и нажмите

ENTER

удалить

все

тела-модификаторы из

перекрытия или ската крыши и со-
здать формообразующие элементы
на основе их форм,

Изменение материала перекрытия/ската крыши

Эта процедура используется для выбора другого материала компонентов отдельного
перекрытия/ската крыши.

Информацию об изменении материалов, назначенных всем перекрытиям или скатам
крыш одного стиля, см. в разделе

Задание материалов стиля перекрытий или скатов

крыш

на стр. 2699.

ПРИМЕЧАНИЕ

Если назначенный материал не определяет графические свойства

компонента, изменить свойства экранного компонента можно согласно описанию
в

Задание графических свойств перекрытия/ската крыши

на стр. 2681.

2680 | Глава 30 Перекрытия и скаты крыш

Выберите перекрытие/скат крыши, который требуется изменить,
щелкните правой кнопкой мыши и выберите "Изменить экранное
представление".

Для проверки определения графических свойств компонента при
назначении материала раскройте вкладку "Графические свойства",
выберите экранное представление для отображения изменений и

нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий", проверьте выбор
параметра "По материалу" для данного компонента и нажмите "ОК".

Перейдите на вкладку "Материалы".

Выберите изменяемый компонент и определение другого материала.

В текущем чертеже можно выбрать определение любого материала или,

нажав

, создать новое определение и назначить его какому-либо

компоненту.

ПРЕДУПРЕЖДЕНИЕ

При редактировании определения материала в

данном диалоговом окне, любые изменения применяются ко всем
объектам, которым назначен данный материал.

Нажмите "ОК".

Задание графических свойств перекрытия/ската крыши

Эта процедура используется для изменения следующих свойств экранных
компонентов отдельного перекрытия/ската крыши:

■

Видимость (включение или выключение экранного компонента)

■

По материалу (графические свойства экранного компонента определяются
назначенным ему материалом)

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

Использование контекстных инструментов для перекрытий и скатов крыш | 2681

Информацию об изменении этих графических свойств для всех перекрытий или
скатов крыш одного стиля см. в разделе

Задание графических свойств стиля

перекрытия/ската крыши

на стр. 2703.

ПРИМЕЧАНИЕ

Если назначенный материал определяет графические свойства

компонента, то для их изменения можно отключить опцию "По материалу" или
назначить другой материал. Подробную информацию см. в разделе

Изменение

материала перекрытия/ската крыши

на стр. 2680.

ПРИМЕЧАНИЕ

Также можно использовать вкладку "Отображение"

палитры свойств для изменения настройки свойств отображения для
выбранного экранного компонента объекта в текущем экранном
представлении. Более подробную информацию см. в разделе

Использование палитры свойств для изменения графических свойств

на стр. 849.

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление отмечено полужирным шрифтом.

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".
Если настройка "Переопределение объекта" уже выбрана, щелкните

значок

в верхнем правом углу вкладки.

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите изменяемый компонент, а затем другой параметр для данного
свойства.

Дважды нажмите "ОК".

Изменение штриховки перекрытия/ската крыши

Эта процедура используется для задания штриховки компонентов отдельного
перекрытия/ската крыши. Штриховка отображается только на экранных
представлениях, применяемых на виде сверху (вид в плане) чертежа.

2682 | Глава 30 Перекрытия и скаты крыш

Информацию об изменении штриховки, назначенной всем перекрытиям или скатам
крыш одного стиля, см. в разделе

Задание штриховки стиля перекрытий или скатов

крыш

на стр. 2705.

ПРИМЕЧАНИЕ

Если свойства штриховки экранного компонента перекрытия

определяются при назначении материала, то для их изменения можно отключить
опцию "По материалу" или назначить другой материал. Подробную информацию
см. в разделе

Изменение материала перекрытия/ската крыши

на стр. 2680.

ПРИМЕЧАНИЕ

Также можно использовать вкладку "Отображение"

Использование палитры свойств для изменения графических свойств

на стр. 849.

На вкладке "Графические свойства" выберите экранное представление,
для которого требуется изменить свойства, и выберите
"Переопределение стиля".

При необходимости нажмите

На вкладке "Штриховка" выберите экранный компонент, а затем
выберите значение для параметра "Образец".

Выберите штриховку для экранного компонента.

то...

Если требуется...

выберите для параметра "Тип" зна-
чение "Стандартная форма", а затем
выберите образец.

указать образец штриховки, имею-
щийся в данном программном про-
дукте,

укажите для параметра "Тип" значе-
ние "Пользовательский" и введите

указать пользовательский образец,

имя пользовательской палитры. При
необходимости нажмите "Обзор" и
найдите папку с файлом пользова-
тельского образца.

Использование контекстных инструментов для перекрытий и скатов крыш | 2683

то...

Если требуется...

выберите для параметра "Тип" зна-
чение "Пользовательский" и очисти-
те флажок "Крест-накрест".

указать одинарную штриховку,

выберите для параметра "Тип" зна-
чение "Пользовательский" и выбе-
рите значение "Крест-накрест".

указать двойную штриховку,

укажите для параметра "Тип" значе-
ние "Заливка".

указать сплошную заливку,

Нажмите "ОК".

Щелкните на параметре "Масштаб/Интервал" и введите значение,
определяющее повторяемость выбранного образца.

Щелкните на установочном параметре "Угол" и введите угол наклона
для выбранного образца.

Выберите "Ориентацию" и задайте ориентацию штриховки.

то...

Если требуется...

выберите значение "Объект".

ориентировать штриховку перекры-
тия или ската крыши, независимо
от угла его поворота,

выберите значение "Глобальный".

ориентировать штриховку в миро-
вой системе координат,

Выберите параметр "Смещение по X" и введите значение смещения.

Выберите параметр "Смещение по Y" и введите значение смещения.

Дважды нажмите "ОК".

Задание высоты секущей плоскости перекрытия/ската
крыши

Эта процедура используется для задания высоты секущей плоскости перекрытия/ската
крыши.

Если заданное значение высоты секущей плоскости больше нуля, необходимо указать
слой, цвет и тип линий элементов, расположенных ниже и выше данной плоскости.

2684 | Глава 30 Перекрытия и скаты крыш

Это особенно важно при использовании перекрытий или скатов крыш с
вырезающими элементами или телами-модификаторами.

Информацию об изменении высоты секущей плоскости, определенной для всех
перекрытий или скатов крыш одного стиля, см. в разделе

Задание высоты секущей

плоскости стиля перекрытий/скатов крыш

на стр. 2707.

Выберите перекрытие/скат крыши, который требуется изменить,
щелкните правой кнопкой мыши и выберите "Редактировать
изображение объектов".

В диалоговом окне "Отображение объектов" выберите вкладку
"Графические свойства".

Текущее экранное представление отмечено полужирным шрифтом.

значок

в верхнем правом углу вкладки.

Перейдите на вкладку "Прочие".

Выберите "Переопределить настройки отображения секущей плоскости"
и введите значение параметра "Высота секущей плоскости".

Дважды нажмите "ОК".

Создание двускатной крыши с усеченными фронтонами

Эта процедура используется для модификации двух скатов крыши путем добавления
третьего ската с образованием двускатной крыши с усеченными фронтонами.

Создайте крышу с двумя скатами.

Постройте в соответствующем месте на изометрическом виде 3D
полилинию в форме усеченного ската крыши.

Введите

скат крыши.

Введите

(редактировать).

Введите

(поперечное сечение).

Выберите два ската крыши и нажмите

ENTER

Выберите 3D полилинию и дважды нажмите

ENTER

Создание двускатной крыши с усеченными фронтонами | 2685

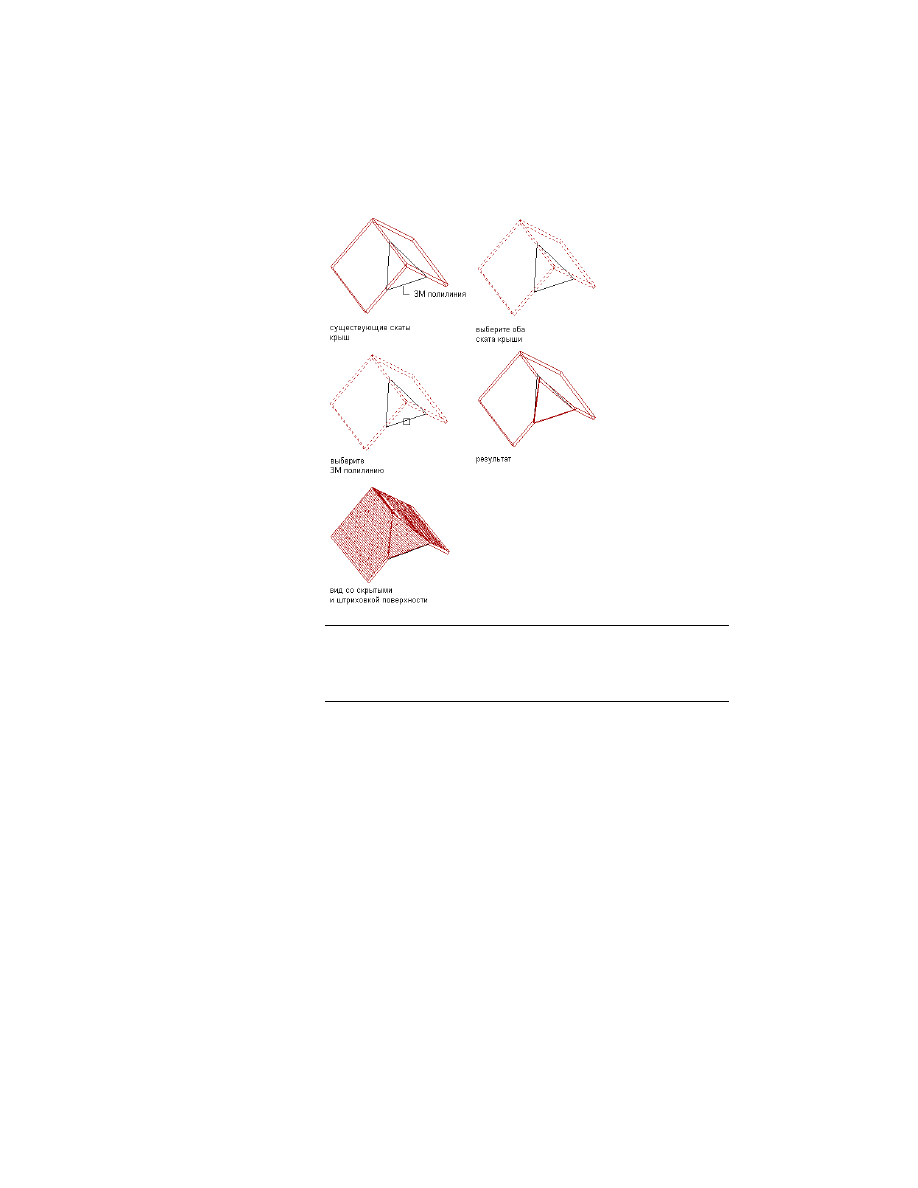

Создание двускатной крыши с усеченными фронтонами

ПРИМЕЧАНИЕ

Внешнюю кромку нового ската крыши можно

отредактировать, изменив ее с квадратной на отвесную. Более
подробную информацию см. в разделе

Изменение кромок ската крыши

или перекрытия

на стр. 2643.

Создание слухового окна в скате крыши

Эта процедура используется для добавления слухового окна в скате крыши. Для
вырезания отверстия в скате крыши вначале необходимо создать скаты, стены и
другие части слухового окна. Стены, создаваемые для слухового окна, для
возможности вырезания в скате крыши полного отверстия должны иметь задний
сегмент.

2686 | Глава 30 Перекрытия и скаты крыш

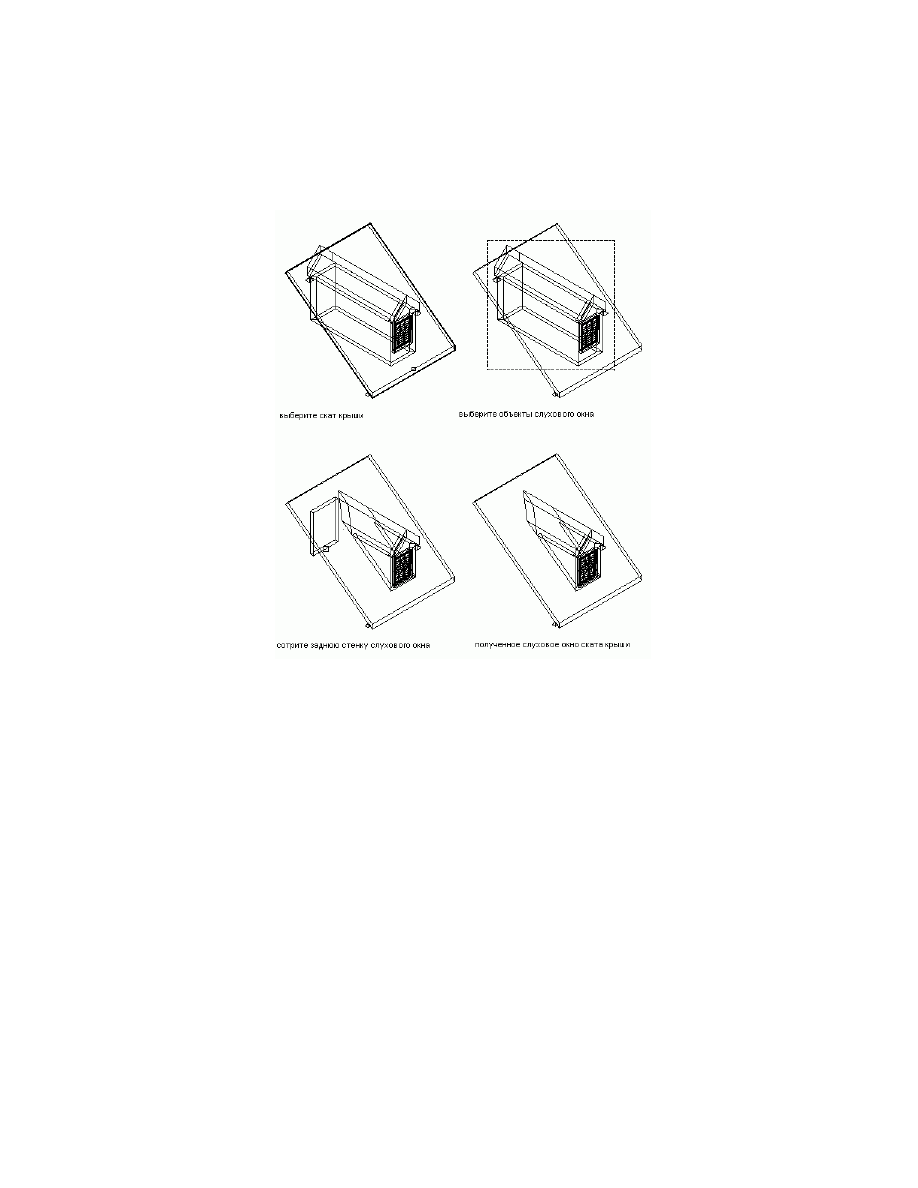

Добавление слухового окна в скат крыши

Создайте стены для слухового окна, включая замыкающую заднюю
стену.

Откройте палитру инструментов, в которой содержится требуемый
инструмент ската крыши.

(Возможно, потребуется осуществить прокрутку, чтобы отобразился
нужный инструмент.)

Щелкните правой кнопкой мыши на инструменте, а затем выберите
"Применить свойства инструмента", "Линии, стены и крыша".

Выберите стены и нажмите

ENTER

При необходимости соедините под углом кромки скатов крыши.

Переместите конструкцию таким образом, чтобы стены и скаты крыши
слухового окна полностью и в правильном положении проходили через
имеющийся скат крыши.

Создание слухового окна в скате крыши | 2687

Выберите скат крыши, к которому требуется добавить слуховое окно,
и щелкните на вкладке "Скат крыши"

➤

панели "Слуховое

окно"

➤

"Добавить"

Выберите объекты, образующие слуховое окно, а затем нажмите

ENTER

При выводе подсказки о необходимости разрезания стен скатом крыши
нажмите

ENTER

для разрезания или введите

(нет) для того, чтобы

оставить стены без изменений.

Удалите стену позади слухового окна.

Стили перекрытий и скатов крыш

Стиль перекрытий или скатов крыш - это набор параметров, определяющий
отображение и другие свойства перекрытия или ската крыши, которому он назначен.
Редактирование стиля позволяет контролировать свойства всех объектов, которым
он назначен, таким образом изменять свойства каждого подобного объекта чертежа
по отдельности нет необходимости. Стиль перекрытий и скатов крыш позволяет
контролировать следующие свойства этих объектов:

■

размеры по умолчанию, включая толщину,

■

стандартные (задаваемые по умолчанию) параметры кромок, включая стили
бордюрной рейки и карниза,

■

стандартные (задаваемые по умолчанию) графические свойства, включая свойства
бордюрной рейки и карниза,

■

физические компоненты (бетон, металлический настил и пр.),

■

материалы, назначенные компонентам перекрытий.

Поставляемые в составе программного обеспечения инструменты по умолчанию для
перекрытий и скатов крыш используют стандартные стили. Эти стили можно
использовать "как есть" или редактировать их в диспетчере стилей; кроме того, можно
определять новые стили и использовать их для создания новых инструментов.

Использование материалов в стилях перекрытий/скатов крыш

Назначая материалы компонентам перекрытий или скатов крыш в стиле, можно
управлять отображением конкретного стиля перекрытий или скатов крыш на чертеже.
Последующее отображение компонентов производится с использованием графических
свойств назначенных материалов. Более подробную информацию см. в разделе

Компоненты материалов и графические свойства

на стр. 961.

2688 | Глава 30 Перекрытия и скаты крыш

Программа AutoCAD Architecture предоставляет набор стандартных материалов для
часто встречающихся задач проектирования. Можно использовать эти материалы
"как есть" или изменять их в соответствии с требованиями конкретного проекта;
кроме того, можно определять новые материалы. Более подробно о материалах и
способах их определения см. в разделах

Создание и редактирование определений

материалов

на стр. 983 и

Изменение материала перекрытия/ската крыши

на стр. 2680.

Создание инструментов из стилей перекрытий/скатов крыш

Инструмент перекрытия или ската крыши из стиля перекрытий/скатов крыш можно
создать посредством перетаскивания этого стиля из диспетчера стилей на палитру
инструментов. После этого предоставляемые данным стилем параметры по умолчанию
применяются к любому объекту, созданному этим инструментом. Более подробную
информацию см. в разделе

Использование инструментов для создания перекрытий

и скатов крыш

на стр. 2600.

Управление стилями перекрытий/скатов крыш

Для создания, копирования, редактирования или удаления параметров стилей для
перекрытий и скатов крыш используется Диспетчер стилей. Диспетчер стилей
обеспечивает централизованное размещение в AutoCAD Architecture, где имеется
возможность работать со стилями из различных чертежей и шаблонов. Более
подробную информацию см. в разделе

Обзор Диспетчера стилей

на стр. 932.

Создание стиля перекрытий или скатов крыши

Эта процедура используется для создания стиля перекрытий или скатов крыш. Можно
использовать свойства по умолчанию стандартного стиля или скопировать
существующий стиль и использовать его в качестве шаблона. После этого можно
отредактировать свойства стиля таким образом, чтобы они удовлетворяли
требованиям проекта.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узел "Архитектура", а затем - узел "Стили перекрытий" или
"Стили скатов крыш".

Создайте стиль.

то …

Если требуется...

щелкните правой кнопкой мыши на
элементе "Стили перекрытий" или

создать стиль со стандартными (за-
даваемыми по умолчанию) свойства-
ми,

"Стили скатов крыш" и выберите

Создание стиля перекрытий или скатов крыши | 2689

то …

Если требуется...

пункт "Создать". Введите имя для
нового стиля и нажмите

ENTER

щелкните правой кнопкой мыши на
стиле перекрытия или скатов крыш,

создать стиль на основании суще-
ствующего стиля,

который требуется копировать, и
выберите пункт "Копировать".
Щелкните правой кнопкой мыши и
выберите пункт "Вставить". Щелкни-
те правой кнопкой мыши на копии
и выберите пункт "Переименовать".
Введите имя для нового стиля и на-
жмите

ENTER

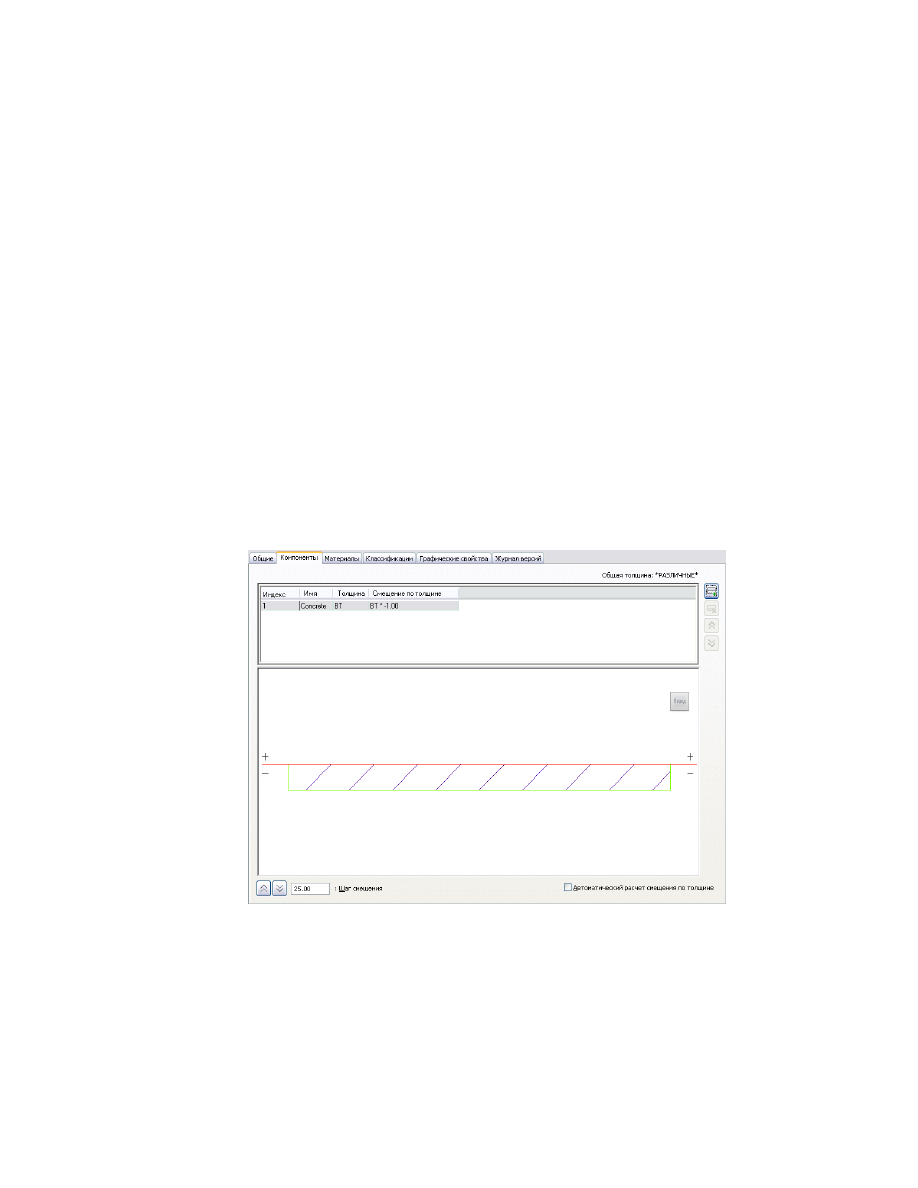

Для задания или редактирования свойств нового стиля используйте
вкладки правой панели диспетчера стилей, как описано в следующей
таблице.

то …

Если требуется…

разверните вкладку "Общие" и вве-
дите описание.

ввести описание стиля,

см.

Задание компонентов стиля пе-

рекрытий или скатов крыш

на стр.

2691.

указать физические компоненты
перекрытия или ската крыши,

см.

Задание толщины и смещения

компонента перекрытия/ската кры-
ши

на стр. 2696.

указать фиксированную/перемен-
ную толщину или смещение для пе-
рекрытия или ската крыши или его
компонентов,

см.

Назначение материалов стилю

перекрытий/скатов крыш

на стр. 2701

назначить материалы экранным
компонентам стиля,

Включение отображения материа-

лов для стиля перекрытий/скатов
крыш

на стр. 2704.

см.

Добавление классификаций к

стилю перекрытий/скатов крыш

на

стр. 2708.

добавить классификации к стилю,

2690 | Глава 30 Перекрытия и скаты крыш

то …

Если требуется…

см.

Задание графических свойств

стиля перекрытия/ската крыши

на

стр. 2703.

задать штриховку, свойства секущей
плоскости и другие графические
свойства стиля,

см.

Прикрепление примечаний и

файлов к стилю перекрытий или
скатов крыш

на стр. 2709.

добавить примечания и файлы к
стилю

Если требуется создать инструмент с новым стилем, перетащите новый
стиль из диспетчера стилей на панель инструментов.

Позже можно будет переименовать инструмент и задать для него другие
свойства, как описано в разделе

Создание инструмента перекрытия или

ската крыши

на стр. 2615.

Нажмите "ОК".

Задание компонентов стиля перекрытий или скатов крыш

Компоненты перекрытия или ската крыши - это физические конструктивные
элементы перекрытия или ската крыши, такие как бетон, металлический настил,
изоляция и пр.

Компоненты перекрытия/ската крыши и их свойства

Каждый компонент в перекрытии или скате крыши соответствует несущему элементу
или материалу перекрытия или ската крыши. При создании компонента необходимо
задать значения для следующих свойств компонента:

■

Имя

(обычно определяет используемый материал, такой как бетон, металлический

настил или изоляция)

■

Толщина

(аналогично свойству "Ширина" компонента стены; значение может

быть фиксированным или переменным)

■

Смещение по толщине

(определяет положение компонента в перекрытии или

скате крыши относительно базовой линии перекрытия или ската крыши или
прилегающих компонентов перекрытия или ската крыши; значение может быть
фиксированным или переменным)

Задание компонентов стиля перекрытий или скатов крыш | 2691

Использование компонентов других стилей перекрытий/скатов крыш

Кроме создания новых компонентов в стиле перекрытия или ската крыши с нуля
можно также вставить компоненты, скопированные из другого стиля такого же типа.
То есть, можно вставить компоненты одного стиля перекрытий/скатов крыш в другой
стиль таких объектов.

Вкладка "Компоненты"

Вкладка "Компоненты" диалогового окна "Диспетчер стилей" используется для
выполнения следующих задач:

■

Добавление или удаление компонентов перекрытия или ската крыши и
редактирование их свойств.

■

Просмотр компонентов в процессе их создания и настройки.

■

Изменение очередности отображения компонентов по отношению к другим
компонентам в стиле.

Задание свойств компонентов перекрытий

2692 | Глава 30 Перекрытия и скаты крыш

Создание или редактирование компонента в стиле
перекрытий/скатов крыш

Эта процедура используется для создания компонента перекрытия или ската крыши
или редактирования существующих компонентов в стиле перекрытий или скатов
крыш.

Также можно добавлять компоненты в стиль путем вставки компонентов,
скопированных из других стилей того же типа.

СОВЕТ

Система отображения контролирует только первые 20 компонентов стиля

перекрытий или скатов крыш. Рекомендуется использовать не более 20
компонентов, поскольку любые дополнительные компоненты будут управляться
только назначением материала.

Выведите инструментальную палитру, содержащую инструмент
перекрытия или ската крыши, щелкните правой кнопкой мыши и
выберите пункт "Стили перекрытий" или "Стили скатов крыш".

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

или скат крыши на чертеже и выбрать команду "Стили перекрытий"
или "Стили скатов крыш" в раскрывающемся меню "Редактировать
стиль" на панели "Общие" контекстного меню(?) ленты.

Выберите изменяемый стиль.

Разверните вкладку "Прочие".

Для добавления нового компонента нажмите

Если не выбрано ни одного существующего компонента, новому
компоненту назначается порядковый номер 2, в противном случае ему
присваиваются значения первого компонента в списке. Если
существующий компонент выбран, новый компонент дублирует его;
при этом новому компоненту назначается порядковый номер больше
1. В любом случае, редактирование свойств нового компонента
выполняется следующим образом.

Для редактирования имени выбранного компонента выберите ячейку
"Имя" и введите новое имя.

Задание компонентов стиля перекрытий или скатов крыш | 2693

Для задания толщины компонента дважды щелкните на
соответствующем значении параметра "Толщина" и выполните одно
из следующих действий:

то

Если требуется…

введите новое значение для пара-
метра "Толщина".

задать фиксированную толщину,
которую невозможно изменить при
добавлении или редактировании
объектов этого стиля,

нажмите

, чтобы отобразить

текстовые рамки для задания фор-

задать переменную толщину на
основе параметра "Базовая толщи-
на", который можно определить при

мулы, определяющей использова-

добавлении или редактировании
объектов этого стиля,

ние параметра "Базовая толщина"
для вычисления толщины компонен-
та. Подробную информацию см. в
разделе

Задание толщины и смеще-

ния компонента перекрытия/ската
крыши

на стр. 2696.

Для задания смещения компонента от базовой линии перекрытия или
ската крыши дважды щелкните на значении параметра "Смещение по
толщине" данного компонента и выполните одно из следующих
действий:

то

Если требуется…

нажмите

или

в левом ниж-

нем углу вкладки "Компоненты" для

переместить компонент вверх или
вниз с определенным шагом,

смещения компонента в соответ-
ствии с заданным параметром "Шаг
смещения". В средстве просмотра
выбранный компонент подсвечива-
ется зеленым цветом.

выберите "Автоматическое вычис-
ление смещения по толщине".

предоставить вычисление смеще-
ния программе,

введите значение параметра "Сме-
щение по толщине".

указать фиксированное смещение,

2694 | Глава 30 Перекрытия и скаты крыш

то

Если требуется…

нажмите

, чтобы отобразить

текстовые рамки для задания фор-

указать переменное смещение, вы-
числяемое на основе заданных вами
значений,

мулы, определяющей использова-
ние параметра "Базовая толщина"
для вычисления толщины компонен-
та. Подробную информацию см. в
разделе

Задание толщины и смеще-

ния компонента перекрытия/ската
крыши

на стр. 2696.

Для добавления дополнительных компонентов в стиль повторите
операции 5 - 8.

Для изменения порядка следования компонентов в стиле выберите

компонент и нажмите

или

в правом верхнем углу вкладки для

перемещения компонента в требуемую позицию относительно других
компонентов.

Обновление порядковых номеров происходит в соответствии с новым
порядком следования компонентов.

Нажмите "ОК".

Добавление компонента из другого стиля перекрытий или
скатов крыш

Эта процедура используется для копирования компонента перекрытия или ската
крыши из одного стиля и его добавления в другой создаваемый или редактируемый
стиль такого же типа.

СОВЕТ

Система отображения контролирует только первые 20 компонентов стиля

Задание компонентов стиля перекрытий или скатов крыш | 2695

ПРИМЕЧАНИЕ

Альтернативный способ: можно выбрать перекрытие

или скат крыши на чертеже и выбрать команду "Стили перекрытий"
или "Стили скатов крыш" в раскрывающемся меню "Редактировать
стиль" на панели "Общие" контекстного меню ленты.

Выберите стиль, содержащий компонент, который требуется
скопировать:

то

Если требуется…

в левой панели Диспетчера стилей
выберите стиль. В правом окне пе-

просмотреть компоненты для стиля
в текущем чертеже,

речисляются компоненты и их
свойства, а в поле предварительно-
го просмотра отображается стиль.

нажмите

, перейдите к требуе-

мому чертежу, нажмите "Открыть"

просмотреть компоненты для стиля
в другом чертеже,

и выберите стиль в левой панели
Диспетчера стилей.

На вкладке "Компоненты" выбранного стиля щелкните правой кнопкой
мыши на нужном компоненте и выберите "Копировать".

В левой панели Диспетчера стилей выберите стиль, к которому требуется
добавить компонент:

Переместите курсор на вкладку "Компоненты", щелкните правой
кнопкой мыши и выберите "Вставить".

Теперь при необходимости можно редактировать или удалять новые
компоненты. Подробную информацию см. в разделах

Создание или

редактирование компонента в стиле перекрытий/скатов крыш

на стр.

2693 и

Удаление компонента из стиля перекрытий/скатов крыши

на стр.

2699.

Для сохранения стиля с новым компонентом нажмите "OK".

Задание толщины и смещения компонента
перекрытия/ската крыши

При создании или редактировании компонента перекрытия или ската крыши в стиле
можно ввести значения, определяющие фиксированную толщину и фиксированное

2696 | Глава 30 Перекрытия и скаты крыш

смещение от базовой линии перекрытия или ската крыши. Если для всех компонентов
в стиле перекрытий или скатов крыши используются эти фиксированные значения,
нельзя изменять толщину добавляемого на чертеж объекта этого стиля. (Значение
параметра "Толщина" на палитре свойств доступно только для чтения, а ручки
толщины отсутствуют на объекте.)

Задание смещений компонента перекрытия

Альтернативный способ: при задании значений параметра "Толщина" или "Смещение
по толщине" для компонента перекрытия или ската крыши можно использовать
переменную "Базовая толщина"; значение по умолчанию для этой переменной равно
4 дюйма, но оно может быть изменено во время добавления перекрытия или ската
крыши на чертеж или впоследствии, на палитре свойств или путем редактирования
с помощью ручек. Переменная "Базовая толщина" может использоваться отдельно
или быть частью формулы для вычисления толщины или смещения компонента.

Например, если требуется создать стиль, в котором компонент "покрытие" шириной
2 дюйма располагается непосредственно над основанием покрытия переменной
толщины, нижняя кромка которого совпадает с базовой линией перекрытия, значения
параметров "Толщина" и "Смещение по толщине" задаются следующим образом:

Для более сложных случаев расположения объектов относительно друг друга, в
которых применяется переменная "Базовая толщина", можно составлять формулы
для вычисления значений параметров "Толщина" и "Смещение по толщине".
Например, если требуется расположить арматуру толщиной 0,5 дюймов в середине

Задание компонентов стиля перекрытий или скатов крыш | 2697

слоя бетона с фиксированной толщиной 6 дюймов, можно настроить компоненты
в стиле перекрытий следующим образом:

Однако, если требуется расположить арматуру в середине компонента бетона
независимо от его толщины, компоненты можно настроить как указано ниже, где
толщина бетона задается переменной "Базовая толщина", а смещение компонента
бетона представляет собой разность половин толщины бетона и арматуры (1/4
дюйма).

Для задания формулы с использованием переменной "Базовая толщина" нажмите
кнопку мыши на параметре "Толщина" или "Смещение по толщине" для компонента,

а затем выберите

для отображения текстовых рамок для ввода формулы, как

показано на рисунке.

Формула может быть такой же простой, как в примере, в котором используется
только переменная "Базовая толщина", или она может представлять собой сумму
значения переменной "Базовая толщина" и некоторого значения, или результат
другого математического действия, включающего переменную "Базовая толщина".
(Следует иметь в виду, что ниспадающее меню математических действий и крайняя
правая рамка операндов доступны, только если выбрана переменная "Базовая
толщина".) В случае расположения арматуры толщиной 1/2 дюйма в середине
бетонного перекрытия переменной толщины формула вычисления смещения по
толщине для арматуры может иметь следующий вид:

После ввода требуемой формулы следует нажать

Enter

, чтобы очистить текстовые

рамки и задействовать эту формулу при вычислении значений параметра "Толщина"
или "Смещение по толщине" для выбранного компонента.

2698 | Глава 30 Перекрытия и скаты крыш

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 4
