AutoCAD Architecture 2011. Руководство пользователя (глава 25-28)

компонентов, затем выберите красный цвет в диалоговом окне "Выбор
цвета".

ПРИМЕЧАНИЕ

Если данный стиль лестницы включает несущие

конструкции, их следует добавить в набор компонентов.

Дважды нажмите "OK".

Применение свойств инструментов к существующей
лестнице

Эта процедура используется для применения свойств инструмента лестницы к одной
или нескольким существующим лестницам. К свойствами относятся стиль лестницы
и любые другие установочные параметры, заданные в выбранном пользователем
инструменте.

Откройте нужную для работы инструментальную палитру.

При необходимости прокручивайте палитру, пока не появится нужный
инструмент.

Щелкните правой кнопкой мыши на инструменте лестницы и выберите
"Применить свойства инструмента к лестнице".

Выберите лестницу и нажмите

ENTER

При необходимости отредактируйте свойства лестниц на палитре
свойств.

ПРИМЕЧАНИЕ

Некоторые свойства инструмента не могут быть применены к уже

существующим лестницам. Например, форма лестницы и тип поворота маршей не
могут изменяться. Кроме того, некоторые свойства могут быть несовместимы со
свойствами существующих лестниц. Например, лестница с вертикальной
ориентацией "Вниз" не может завершаться площадкой.

Изменение местоположения лестницы

Эта процедура используется для изменения местоположения лестницы путем
изменения значений координат ее точки вставки. Для лестницы задана также
ориентация в координатах МСК или текущей ПСК. Например, если верхняя и нижняя
части лестницы параллельны плоскости

, то ее нормаль параллельна оси

Изменить ориентацию лестницы можно, направив ее нормаль по другой оси.
Повернуть лестницу на плоскости можно также путем изменения ее угла поворота.

Применение свойств инструментов к существующей лестнице | 2439

Сведения о мировой системе координат (МСК) и о пользовательской системе
координат (ПСК) см. в разделе "Использование координат и систем координат" в
справочной системе AutoCAD.

Дважды щелкните на лестнице, в которую необходимо внести
изменения.

На палитре свойств перейдите на вкладку "Проектирование" разверните
узлы "Основные" и "Местоположение".

Нажмите кнопку

рядом с заголовком "Дополнительная

информация".

Задайте местоположение лестницы.

то...

Если требуется...

введите новые координаты в поле
"Точка вставки".

изменить местоположение лестни-
цы,

расположите нормаль лестницы
параллельно оси

: в поле "Нор-

расположить лестницу на плоскости

маль" введите

для оси Z и

для X

и Y.

расположите нормаль лестницы
параллельно оси

: в поле "Нор-

маль" введите

для X и

для Y и Z.

расположить лестницу на плоскости

расположите нормаль лестницы
параллельно оси

: в поле "Нор-

маль" введите

для Y и

для X и Z.

расположить лестницу на плоскости

введите новое значение параметра
"Угол поворота".

изменить поворот лестницы,

Нажмите "OK".

Задание материалов для лестницы

Эта процедура используется для выбора другого материала для компонентов
отдельной лестницы.

Описание процедуры изменения материалов, назначенных всем лестницам одного
и того же стиля, см. в разделе

Назначение материалов стилю лестницы

на стр. 2468.

2440 | Глава 27 Лестницы

ПРИМЕЧАНИЕ

Если графические свойства компонента лестницы не определяются

назначением материала, эти графические свойства можно изменить, как описано
в разделе

Определение экранных свойств стиля лестницы

на стр. 2469.

Выберите лестницу, которую требуется изменить, щелкните правой
кнопкой мыши и выберите пункт "Изменить экранное представление".

Чтобы проверить, определяются ли графические свойства компонента
назначением материала, выберите вкладку "Графические свойства",
выберите экранное представление, в котором хотите наблюдать

изменения, и нажмите

ПРИМЕЧАНИЕ

Свойства "По материалу" поддерживаются только в

экранном представлении "Модель".

Перейдите на вкладку "Слой/Цвет/Тип линий", убедитесь в том, что
для компонента выбрано значение "По материалу" и нажмите "OK".

Перейдите на вкладку "Материалы".

Выберите компонент, который хотите изменить, выберите
"Переопределение объекта", а затем выберите определение другого
материала.

На текущем чертеже можно выбрать любое определение материала или

нажать

, чтобы создать новое определение материала и назначить

его компоненту.

ПРЕДУПРЕЖДЕНИЕ

Редактировать определения материалов в данном

диалоговом окне разрешается, но следует помнить, что любые
изменения, вносимые при этом в определение материала,
распространяются на все объекты, которым назначен данный
материал.

Нажмите "OK".

Изменение графических свойств отдельных лестниц

В большинстве случаев желательно, чтобы лестницы, принадлежащие к одному и
тому же стилю, отображались во всем чертеже одинаковым образом. Однако в
некоторых случаях может понадобиться переопределить графические свойства
отдельной лестницы, чтобы добиться некоего специального результата. Все

Изменение графических свойств отдельных лестниц | 2441

графические свойства, которые могут быть заданы в стилях лестниц, доступны для
отдельных лестниц. Можно переопределить следующие спецификации:

■

Определяются ли графические свойства компонентов лестниц назначением
материалов

■

Слой, цвет и тип линии отображаемых на экране компонентов лестницы

■

Высота плоскости сечения и отображение компонентов, относящихся к плоскости
сечения

■

Прочая конкретная информация, касающаяся экранного отображения, например,
нумерация подступенков

Когда в графические свойства отдельной лестницы вносятся изменения, эти
изменения относятся только к данной лестнице. На другие лестницы того же стиля
они не распространяются. Процедура изменения графических свойств всех лестниц
определенного стиля описана в

Стили лестниц

на стр. 2452.

Задание слоя, цвета и типа линий лестницы

Эта процедура используется для изменения следующих графических свойств
компонентов отдельной лестницы:

■

Видимость (экранное отображение компонента включено или отключено) ,

■

По материалу (графические свойства отображаемого компонента определяются
назначенным ему материалом)

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

Как изменить эти графические свойства для всех лестниц одного и того же стиля,
см.

Определение экранных свойств стиля лестницы

на стр. 2469.

2442 | Глава 27 Лестницы

ПРИМЕЧАНИЕ

Если графические свойства отображаемого компонента лестницы

определяются назначением материала, эти свойства можно изменить, отменив
выбор "По материалу" или переопределив назначение материала путем выбора
другого материала. Более подробные сведения см. в разделе

Задание материалов

для лестницы

на стр. 2440.

Выберите лестницу, которую необходимо изменить, щелкните правой
кнопкой мыши и выберите "Изменить экранное представление".

ПРИМЕЧАНИЕ

Также можно использовать вкладку "Отображение"

палитры свойств для изменения настройки свойств отображения для
выбранного экранного компонента объекта в текущем экранном
представлении. Более подробные сведения см. в разделе

Использование палитры свойств для изменения графических свойств

на стр. 849.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".

Текущее экранное представление будет выделено.

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите изменяемый компонент, а затем другой параметр для данного
свойства.

Дважды нажмите "OK".

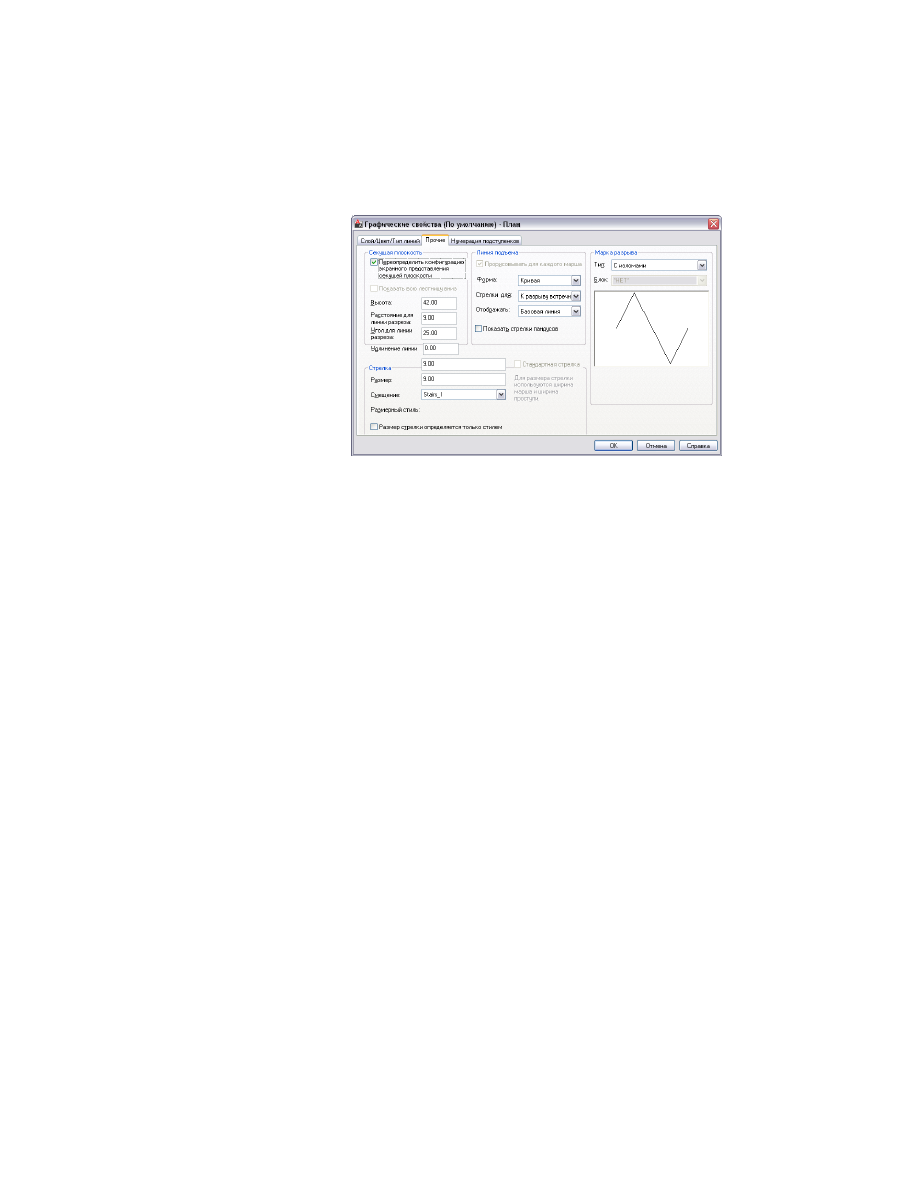

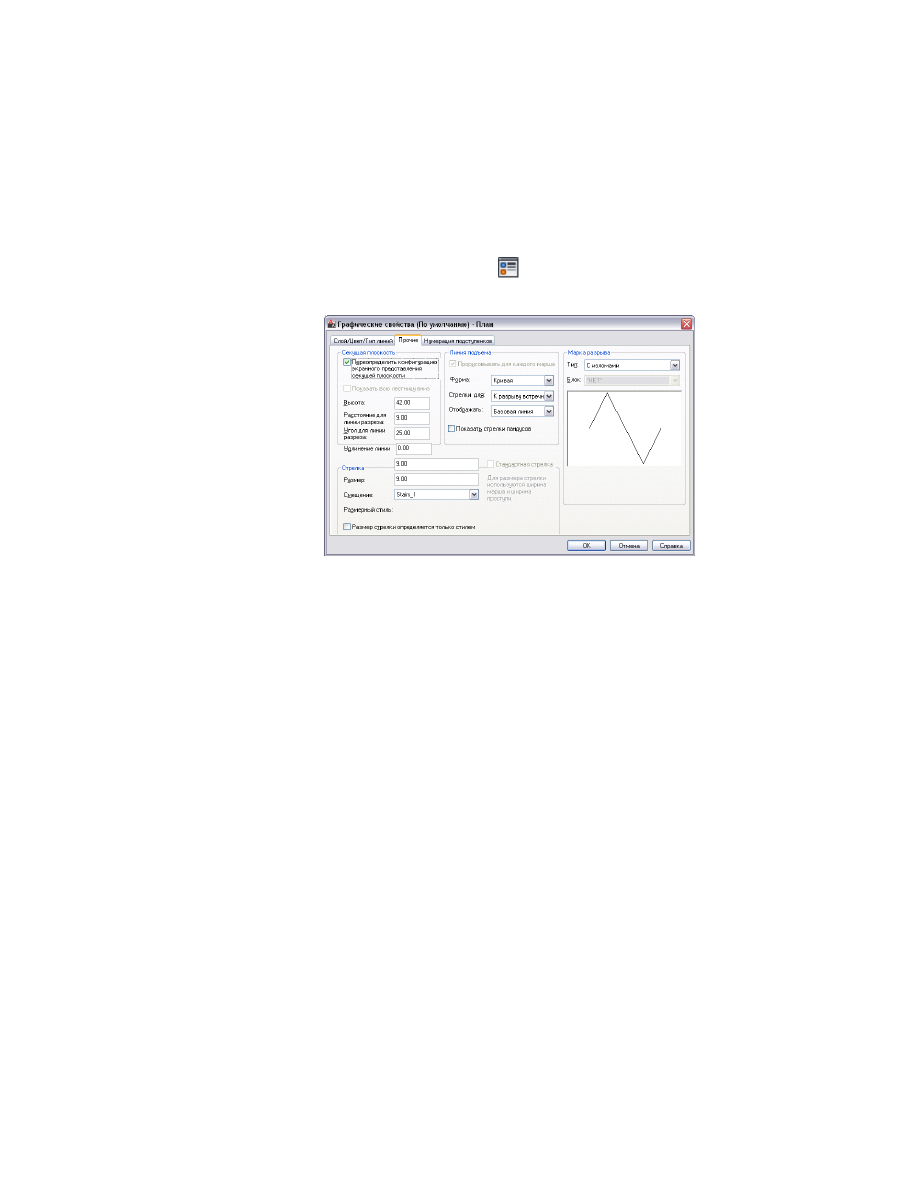

Задание экранного представления плоскости сечения
лестницы

Эта процедура используется для того, чтобы задавать свойства одной или нескольких
плоскостей сечения для определенной лестницы. Свойства отображения плоскости
сечения применяются только в таких экранных представлениях как "План", которые
используются для отображения чертежа в виде сверху (в плане).

Дважды щелкните на лестнице, в которую необходимо внести
изменения.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для компонента "Отображение"
выбрано значение *НЕТ*.

Изменение графических свойств отдельных лестниц | 2443

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

лестницам данного чертежа, установите флажок "Стандартный
параметр чертежа". Чтобы применить изменения ко всем лестницам
данного стиля, выберите "Стиль лестниц:<имя стиля>". Для получения
дополнительной информации о стилях см. раздел

Стили лестниц

на

стр. 2452.

При необходимости разверните узел "Графические свойства объекта"

➤

"Секущая плоскость".

Для опции "Переопределить секущую плоскость" укажите, следует ли
переопределить глобальную секущую плоскость, определенную для
текущей конфигурации экранного представления.

Если для опции "Переопределить секущую плоскость" выбрано значение
"Да", введите значение в поле "Высота" с целью определения секущей
плоскости для данного объекта.

Для параметра "Угол для линии разреза" введите значение,
определяющее угол между линиями разреза лестницы.

Для параметра "Расстояние для линии разреза" введите значение,
определяющее расстояние между двумя линиями разреза.

Если для опции "Переопределить секущую плоскость" выбрано значение
"Нет", то для опции "Показать всю лестницу вниз" укажите, должны ли
отображаться экранные компоненты, расположенные ниже по лестнице
(нижняя несущая конструкция, нижний подступенок, нижний свес и
т.д.; для получения дополнительной информации см. раздел

Задание

экранных свойств компонента лестницы по отметке плоскости сечения

на стр. 2431).

Кроме того, доступ к этим настройкам секущей плоскости и их редактирование
можно осуществить через контекстное меню этой лестницы следующим образом:

Выберите лестницу, которую хотите изменить, щелкните правой
кнопкой мыши и выберите "Изменить экранное представление".

Перейдите на вкладку "Графические свойства".

Текущее экранное представление будет выделено.

При необходимости нажмите

2444 | Глава 27 Лестницы

Раскройте вкладку "Прочие".

В панели "Секущая плоскость" внесите в настройки необходимые
изменения.

Дважды нажмите "OK".

Определение экранного представления других
характеристик лестницы

Эта процедура используется для задания прочих графических свойств отдельной
лестницы, таких как отображение стрелки траектории, графическое представление
траектории и тип используемого для данного отображения лестницы марки разрыва.
Эти графические свойства применимы только в таких экранных представлениях как
"План", которые используются для отображения чертежа в виде сверху (в плане).

Дважды щелкните на лестнице, в которую необходимо внести
изменения.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для компонента "Отображение"
выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

Изменение графических свойств отдельных лестниц | 2445

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

Стили лестниц

на

стр. 2452.

При необходимости разверните узлы "Графические свойства

объекта"

➤

"Дополнительные" и щелкните на кнопке

рядом с

заголовком "Дополнительные свойства".

Задайте дополнительные графические свойства для данной лестницы:

то...

Если требуется...

введите значение параметра "Раз-
мер".

изменить размер отображаемой
стрелки и марки разрыва,

введите значение параметра "Сме-
щение".

изменить расположение смещения
отображаемой стрелки,

выберите вариант для параметра
"Размерный стиль".

ПРИМЕЧАНИЕ

Если для стрелки

используется размерный стиль,
отличный от "Стандартного", а
пользователю нужно, чтобы
размером стрелки управлял
размерный стиль, установите
флажок "Размер стрелки только
из размерного стиля". Это стан-
дартная установка для чертежей
всех предыдущих версий. Если
эта опция не выбрана, величина
размера стрелки умножается на
значение размера стрелки.

изменить размерный стиль, исполь-
зуемый для отображаемой стрелки,

выберите вариант для параметра
"Форма". Если выбран вариант

изменить форму линии подъема,

"Кривая", то при изменении линии
подъема к ней добавляется дуга.
Если выбран вариант "Ломаная", то

2446 | Глава 27 Лестницы

то...

Если требуется...

при изменении линии подъема
отображается угол.

для параметра "Применить" выбери-
те "Плоскость сечения - параллель-

на конце каждой плоскости сечения
отобразить стрелки, указывающие

но" и убедитесь в том, что опция

одно и то же направление по всей
длине лестницы,

"Прорисовывать для каждого мар-
ша" не выбрана.

для параметра "Применить" выбери-
те "К разрыву и от него" и убедитесь

на конце каждой плоскости сечения
и каждого марша отобразить

в том, что опция "Прорисовывать
для каждого марша" выбрана.

стрелки, указывающие в одном и
том же направлении,

для параметра "Применить" выбери-
те "Ко всей лестнице" и убедитесь в

отобразить стрелку в самом конце
лестницы,

том, что опция "Прорисовывать для
каждого марша" не выбрана.

для параметра "Применить" выбери-
те "К разрыву встречно".

отобразить стрелку на каждой сто-
роне плоскости сечения,

выберите в поле "Отображать:" зна-
чение "Линия подъема" или "Базо-
вая линия".

сменить отображаемую линию
подъема,

под заголовком "Марка разрыва"
выберите обозначение для "Типа".

изменить тип марки разрыва, отоб-
ражаемого на плоскости сечения,

для параметра "Тип" выберите
"Пользовательская форма" и затем

задать пользовательское марка
разрыва, отображаемое на плоско-
сти сечения,

выберите блок в качестве значения
параметра "Блок".

Нажмите "OK".

Кроме того, доступ к этим настройкам и их редактирование можно осуществить
через контекстное меню этой лестницы следующим образом:

Перейдите на вкладку "Графические свойства".

Изменение графических свойств отдельных лестниц | 2447

Текущее экранное представление будет выделено.

При необходимости нажмите

Раскройте вкладку "Прочие".

Задайте необходимые дополнительные графические свойства.

Дважды нажмите "OK".

Отображение нумерации подступенков отдельных лестниц

Эта процедура используется для определения и отображения номеров подступенков
отдельных лестниц.

Дважды щелкните на лестнице, в которую необходимо внести
изменения.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для компонента "Отображение"
выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

2448 | Глава 27 Лестницы

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

Стили лестниц

на

стр. 2452.

При необходимости разверните узлы "Графические свойства

объекта"

➤

"Дополнительные" и щелкните на кнопке

рядом с

заголовком "Нумерация подступенков".

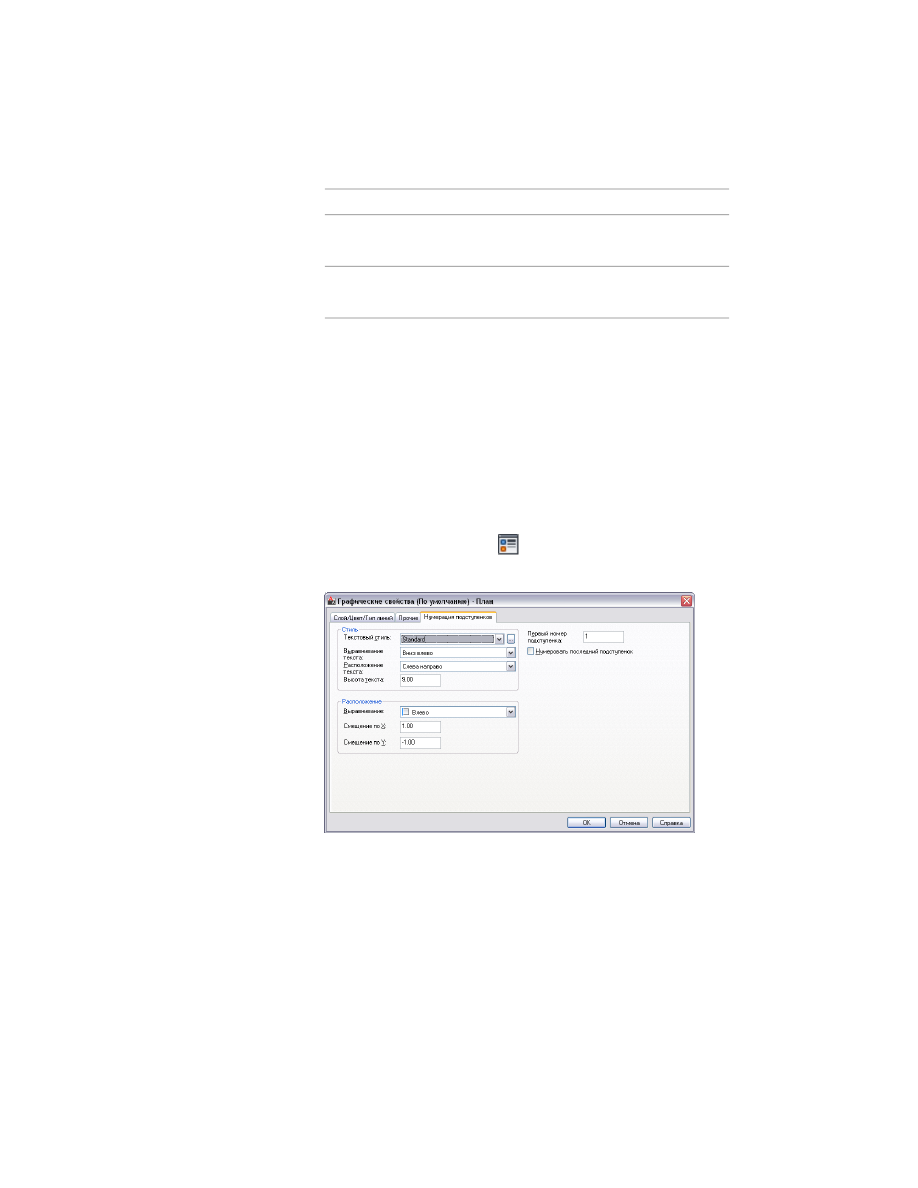

Задайте для данной лестницы графические свойства, относящиеся к
нумерации подступенков:

то...

Если требуется..

выберите стиль в качестве значения
параметра "Текстовый стиль" или

изменить текстовый стиль номеров
подступенков,

нажмите

, чтобы редактировать

текстовый стиль.

выберите привязку для "Привязки
текста".

изменить привязку номеров подсту-
пенков,

выберите ориентацию в позиции
"Ориентация текста".

изменить ориентацию номеров
подступенков,

введите значение параметра "Высо-
та текста".

изменить высоту символов, обозна-
чающих номера подступенков,

для параметра "Привязка" выберите
значение "Слева", "По центру" или
"Справа".

изменить местоположение привяз-
ки номеров подступенков

введите значение параметра "Сме-
щение по X". Оно определяется от-

изменить расположение номеров
по всей длине лестничного марша,

носительно выбранного местополо-
жения подступенка.

введите значение параметра "Сме-
щение по Y". Оно определяется от-

изменить расположение номеров с
позиции "слева" на позицию "спра-
ва" (или наоборот),

носительно выбранного местополо-
жения подступенка.

Изменение графических свойств отдельных лестниц | 2449

то...

Если требуется..

введите значение параметра "Но-
мер первого подступенка".

установить первый номер в нумера-
ции подступенков,

выберите значение параметра "Ну-
меровать последний подступенок".

установить номер последнего под-
ступенка лестницы,

Нажмите "OK".

Перейдите на вкладку "Графические свойства".

Текущее экранное представление будет выделено.

При необходимости нажмите

Раскройте вкладку "Нумерация подступенков".

Задайте необходимые параметры для нумерации подступенков.

Дважды нажмите "OK".

2450 | Глава 27 Лестницы

Подсоединение к лестнице гиперссылок, примечаний или
файлов

Эта процедура используется для подсоединения к лестнице гиперссылок, примечаний
или файлов. Гиперссылки и примечания можно редактировать, а файлы ссылок -
также редактировать или отсоединять от лестницы.

Выберите лестницу, к которой хотите подсоединить информацию.

В палитре свойств выберите вкладку "Расширенные данные".

Чтобы добавить гиперссылку, нажмите на

рядом с гиперссылкой

и укажите ссылку.

Более подробную информацию о процедуре добавления гиперссылок
см. в разделе "Добавление гиперссылок к чертежу" в справочной системе
AutoCAD.

Нажмите "ОК".

Для добавления примечания нажмите кнопку

рядом с заголовком

"Примечания" и введите текст примечания.

Нажмите "OK".

Для добавления файла ссылок нажмите кнопку

рядом с заголовком

"Справочные документы" и присоедините, отредактируйте или
отсоедините файл ссылок:

то...

Если требуется...

нажмите, выберите файл, нажмите
"Открыть", а затем "OK".

присоединить файл ссылок,

нажмите кнопку мыши в поле "Опи-
сание" данного документа. Введите
текст описания и нажмите "OK".

отредактировать описание файла
ссылки,

дважды щелкните на имени файла
ссылки, чтобы запустить приложе-

отредактировать файл ссылок,

ние, позволяющее редактировать
его.

Подсоединение к лестнице гиперссылок, примечаний или файлов | 2451

то...

Если требуется...

ПРИМЕЧАНИЕ

Если ссылочный

файл является чертежом
AutoCAD, то до того, как чертеж
будет отображен, нажмите "OK"
в диалоговом окне "Справочные
документы".

выберите имя файла и нажмите

кнопку

отсоединить файл ссылки,

Нажмите "OK".

Стили лестниц

Стиль лестницы - это группа свойств, которые назначаются для лестницы и
определяют ее внешний вид и другие характеристики.

Стиль лестницы можно использовать для того, чтобы управлять свойствами всех
лестниц этого стиля вместо того, чтобы изменять свойства каждой имеющейся на
чертеже лестницы. Стили находятся в шаблонах обычных конфигураций лестниц,
таких как "Стальная лестница", "Пандус - Бетон" и "Деревянная на тетивах". С
помощью стиля лестницы можно задать размеры, выступы площадки, компоненты
и графические свойства лестницы.

Компоненты лестниц и правила проектирования

Посредством стиля лестницы задаются следующие свойства компонентов лестниц:

■

подступенки и проступи,

■

несущие конструкции,

■

площадки,

■

выступы площадок.

Правилами проектирования определяются пределы размеров для максимального,
оптимального и минимального уклонов лестниц данного стиля.

2452 | Глава 27 Лестницы

Экранные компоненты лестниц

Экранные компоненты определяют графические характеристики компонентов
лестниц, такие как цвет и тип линий. Другие экранные свойства стиля лестницы,
такие как плоскость сечения, линия подъема, свойства стрелки и марки разрывов,
могут быть изменены пользователем.

Использование материалов в стилях лестниц

Можно использовать материалы для управления способом отображения в чертеже
лестниц каждого стиля. Материалы назначают компонентам лестницы в стиле. После
этого компоненты отображаются с использованием графических свойств назначенных
материалов.

Создание инструментов на основе стилей лестниц

На основе любого стиля лестницы можно создать инструмент лестницы. Можно
перетащить стиль из Диспетчера стилей в инструментальную палитру. Затем можно
задать параметры по умолчанию для любой лестницы, создаваемой с помощью этого
инструмента. Более подробные сведения см. в разделе

Создание инструмента лестницы

на стр. 2318.

Управление стилями лестниц

Чтобы создать, скопировать или удалить стили, необходимо обратиться к Диспетчеру
стилей. Диспетчер стилей является в AutoCAD Architecture центральным элементом
для работы со стилями, которые используются сразу несколькими чертежами и
шаблонами. Более подробную информацию об использовании Диспетчера стилей
см. в разделе

Обзор Диспетчера стилей

на стр. 932.

Создание стиля лестницы

Эта процедура используется для создания стиля лестницы. Путем копирования
существующего стиля можно создать стиль, использующий стандартные свойства
стиля. После создания стиля выполняется редактирование его свойств с целью
адаптировать характеристики этого стиля к требованиям конкретного проекта.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Выводится окно "Диспетчер стилей" с развернутой структурой текущего
чертежа.

Разверните "Архитектурные объекты" и "Стили лестниц".

Управление стилями лестниц | 2453

Создайте стиль лестницы.

то...

Если требуется...

щелкните правой кнопкой мыши на
параметре "Стили лестниц" и выбе-
рите "Создать".

создать стиль со стандартными
свойствами,

щелкните правой кнопкой мыши на
стиле лестницы, который необходи-

создать стиль на основании суще-
ствующего стиля,

мо копировать, и выберите "Копиро-
вать". Щелкните правой кнопкой
мыши и выберите "Вставить".

Введите имя нового стиля лестницы.

Отредактируйте новый стиль лестницы.

то...

Если требуется...

см.

Определение правил проектиро-

вания стиля лестницы

на стр. 2455.

задать правила проектирования для
данного стиля,

см.

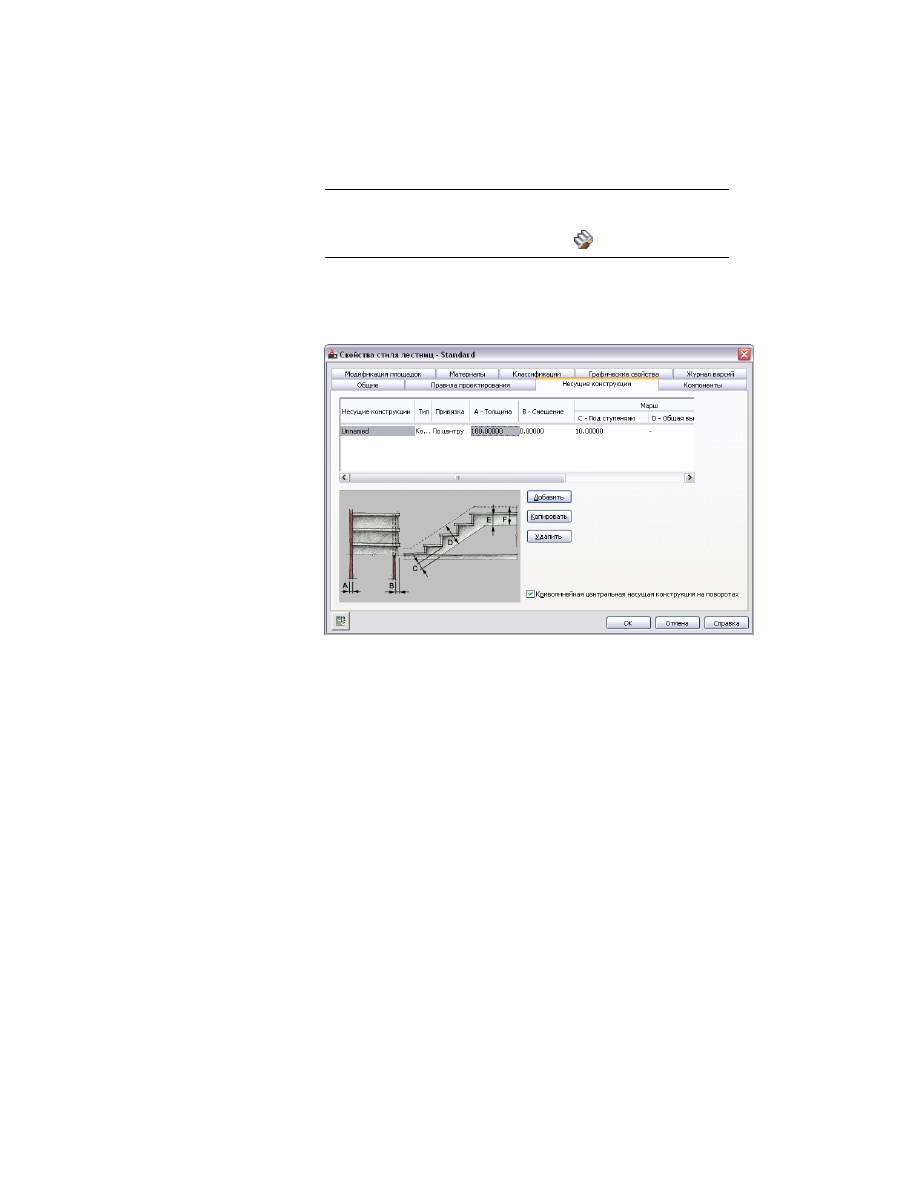

Задание несущих конструкций

в стиле лестницы

на стр. 2457.

задать свойства несущей конструк-
ции для данного стиля,

см.

Задание компонентов стиля

лестницы

на стр. 2462.

задать значения толщины и ширины
для проступей, подступенков и
площадок данного стиля,

см.

Определение выступов площа-

док в стиле лестницы

на стр. 2464.

задать свойства выступов площадки
данного стиля,

см.

Определение слоя, цвета и типа

линий стиля стены

на стр. 2470.

задать экранные свойства, такие как
слой, цвет и тип линий, для компо-
нентов данного стиля,

см.

Определение отображения дру-

гих характеристик стиля лестницы

на стр. 2472.

задать свойства плоскости сечения,
свойства стрелки и прочие экран-
ные свойства данного стиля,

см.

Добавление к стилю лестницы

примечаний и файлов

на стр. 2478.

добавить примечания и файлы к
стилю

Закончив процесс задания свойств стиля лестницы, нажмите "OK".

2454 | Глава 27 Лестницы

Если некий стиль будет назначен инструменту лестницы, перетащите
этот стиль из Диспетчера стилей в инструментальную палитру.

В дальнейшем можно будет переименовать этот инструмент и задать
для него другие свойства, как описано в

Создание инструмента лестницы

на стр. 2318.

Нажмите "OK".

Определение правил проектирования стиля лестницы

Эта процедура используется для задания минимального, максимального и
оптимального пределов размеров для высоты подступенка и ширины проступи и
для задания формул вычисления лестниц.

Определение правил проектирования лестниц

Откройте инструментальную палитру, в которой имеется инструмент
лестницы.

Щелкните правой кнопкой мыши на инструменте лестницы и выберите
"Стили лестниц".

ПРИМЕЧАНИЕ

Или выберите лестницу на чертеже и щелкните на

вкладке "Лестница"

➤

панели "Общие"

➤

раскрывающемся списке

"Редактировать стиль"

➤

"Стили лестниц"

Выберите стиль лестницы, который необходимо изменить.

Определение правил проектирования стиля лестницы | 2455

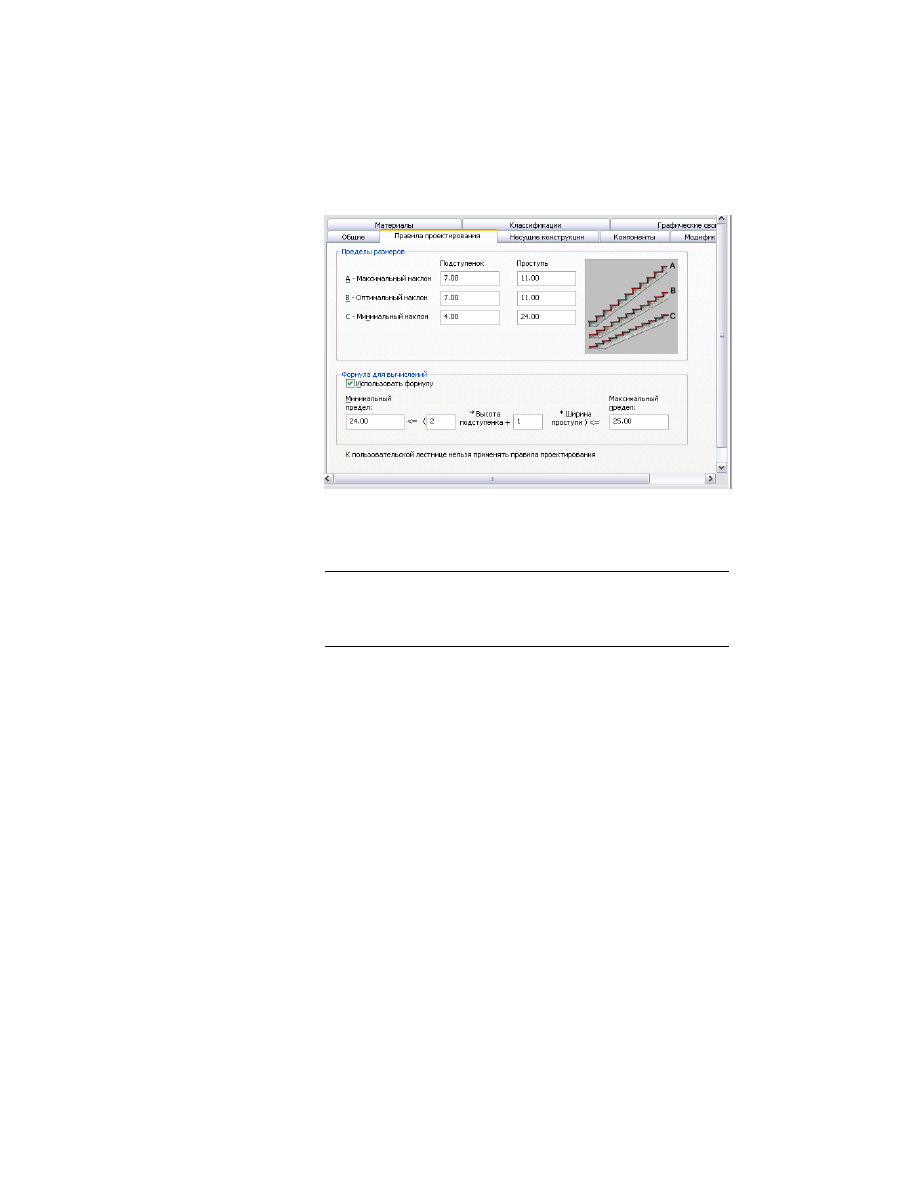

Перейдите на вкладку "Правила проектирования".

Задайте значения по умолчанию для параметров "Высота подступенка"
и "Ширина проступи" для вариантов "Минимальный уклон",
"Оптимальный уклон" и "Максимальный уклон".

ПРИМЕЧАНИЕ

При этом следует использовать значения,

представляющие действительные размеры тех компонентов проступей
и подступенков, которые требуется создать, а не только
пропорциональные отношения этих размеров.

При условии наличия ограничений на результаты вычислений и того
факта, что высота ступени должна нацело делить высоту "от пола до
пола", программа вычисляет результат, по возможности наиболее
близкий к выбранным оптимальным значениям длины проступи и
высоты подступенка.

Чтобы заменить стандартную вычислительную программу для лестницы,
установите флажок для параметра "Использовать формулу для
вычислений".

Поля раздела "Формула для вычислений" становятся доступными для
редактирования.

Закончив изменение свойств стиля лестницы, нажмите "OK".

2456 | Глава 27 Лестницы

Задание несущих конструкций в стиле лестницы

Эта процедура используется для включения несущих конструкций в стиль лестницы.
К стилю лестницы может относиться одна или несколько несущих конструкций.
Пользователь может задать свойства каждой несущей конструкции. Если в стиле
используются несущие конструкции, можно указать глубину пространства под
ступенями для маршей и глубину площадок, а также задать для центральных несущих
конструкций острые или скругленные углы на поворотах площадок. В случае пандуса
или тетивы пользователь также может задать значение общей глубины для маршей
и площадок.

Откройте инструментальную палитру, в которой имеется инструмент
лестницы.

Щелкните правой кнопкой мыши на инструменте лестницы и выберите
"Стили лестниц".

ПРИМЕЧАНИЕ

Или выберите лестницу на чертеже и щелкните на

вкладке "Лестница"

➤

панели "Общие"

➤

раскрывающемся списке

"Редактировать стиль"

➤

"Стили лестниц"

Выберите стиль лестницы, который хотите изменить.

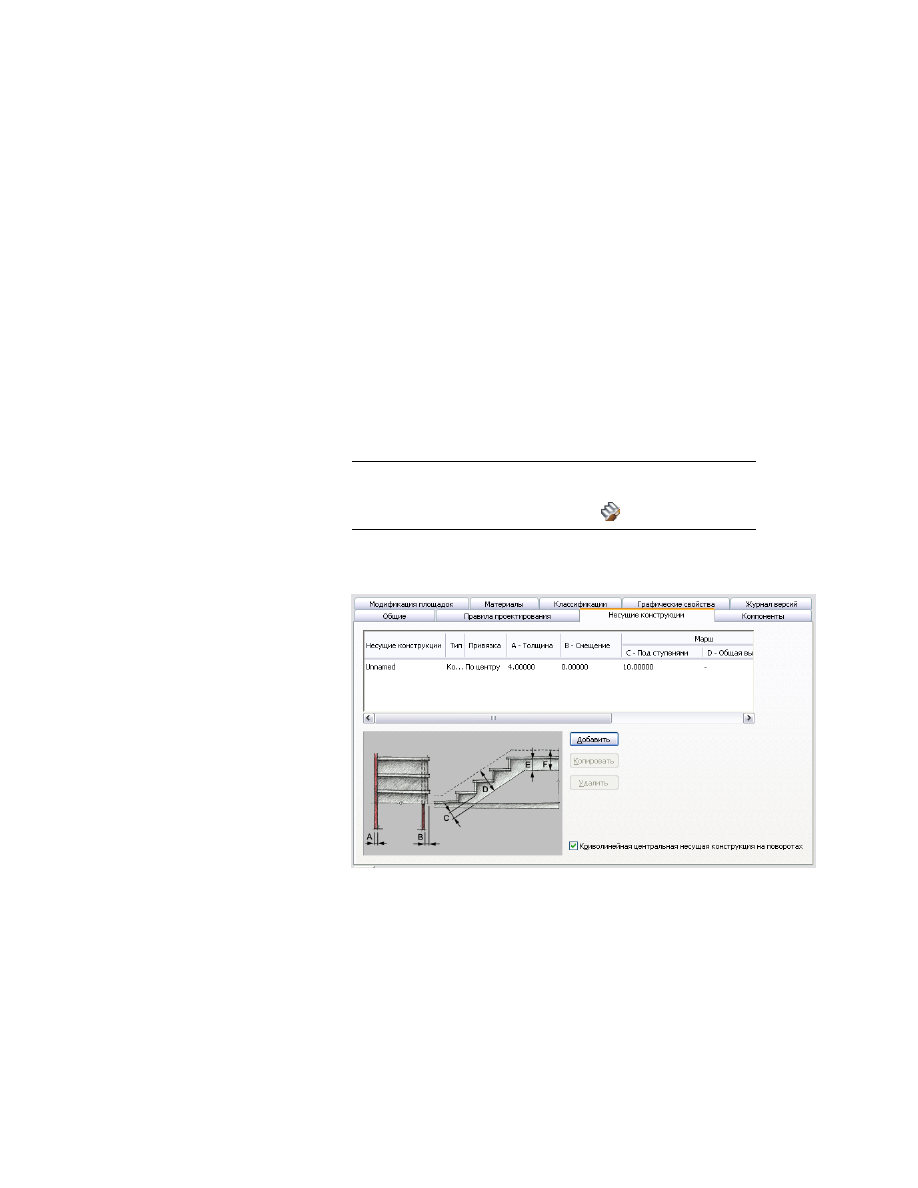

Перейдите на вкладку "Несущие конструкции".

Если несущие конструкции в данном стиле не используются, перейдите
к шагу 6.

Задание несущих конструкций в стиле лестницы | 2457

Добавьте или удалите несущие конструкции.

то...

Если требуется...

выберите "Добавить".

добавить к данному стилю лестницы
несущую конструкцию,

выберите подлежащую дублирова-
нию несущую конструкцию и нажми-
те "Копировать".

добавить в список такую же несу-
щую конструкцию,

выберите несущую конструкцию и
нажмите "Удалить".

удалить несущую конструкцию из
списка,

Задайте свойства каждой несущей конструкции.

то...

Если требуется...

выберите текущее имя и введите
новое.

задать имя несущей конструкции,

нажмите на текущем параметре
"Тип" и выберите "Косоур" или "Те-
тива".

задать тип несущей конструкции,

нажмите на текущем варианте при-
вязки и выберите "Слева", "Справа"
или "Полная ширина".

задать привязку несущей конструк-
ции,

введите значение параметра "Шири-
на".

задать ширину несущей конструк-
ции,

введите значение параметра "Сме-
щение".

задать смещение несущей конструк-
ции,

под заголовком "Марш" введите
значение параметра "Под ступеня-
ми".

задать расстояние под ступенями
марша,

под заголовком "Марш" введите
значение параметра "Весь".

задать для несущей конструкции
значение " всего для марша",

под заголовком "Площадка" введите
значение параметра "Под полом".

задать уровень площадки,

2458 | Глава 27 Лестницы

то...

Если требуется...

под заголовком "Площадка" введите
значение параметра "Всего".

задать для площадки значение
"всего для площадки",

для параметра "Подчистка" выбери-
те "Отсечь".

завершить несущую конструкцию у
площадки,

для параметра "Подчистка" выбери-
те "Подчистка".

продолжить несущую конструкцию
под площадкой,

очистите центр кривой несущей
конструкции на поворотах

задать острые углы для централь-
ной несущей конструкции на пово-
роте площадки,

Чтобы отредактировать параметры перекрытия, под заголовком "Тип"
выберите "Перекрытие".

то...

Если требуется...

под заголовком "Марш" введите
значение параметра "Под ступеня-
ми".

задать толщину перекрытия для
маршей,

под заголовком "Площадки" введите
значение параметра "Под полом".

задать толщину перекрытия для
площадок,

Закончив изменение свойств стиля лестницы, нажмите "OK".

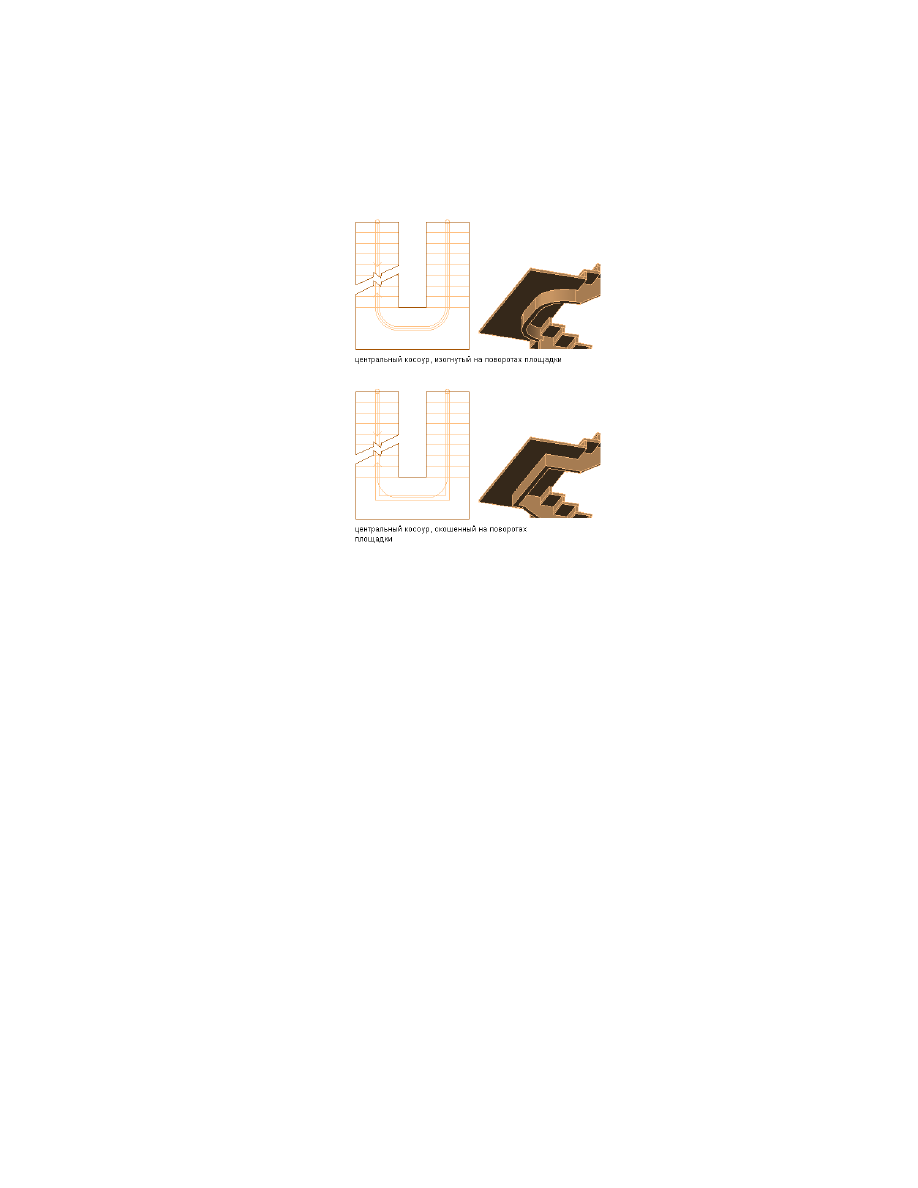

Задание острых углов для центральных несущих
конструкций

Эта процедура используется для задания острых углов для центральных несущих
конструкций на площадках и поворотах. Этот параметр можно установить при работе
с многомаршевыми, П-образными и пользовательскими лестницами. Этот параметр
нельзя установить при работе с одномаршевыми или винтовыми лестницами.

Откройте инструментальную палитру, в которой имеется инструмент
лестницы.

Щелкните правой кнопкой мыши на инструменте лестницы и выберите
"Стили лестниц".

Задание острых углов для центральных несущих конструкций | 2459

ПРИМЕЧАНИЕ

Или выберите лестницу на чертеже и щелкните на

вкладке "Лестница"

➤

панели "Общие"

➤

раскрывающемся списке

"Редактировать стиль"

➤

"Стили лестниц"

Выберите стиль лестницы, который хотите изменить.

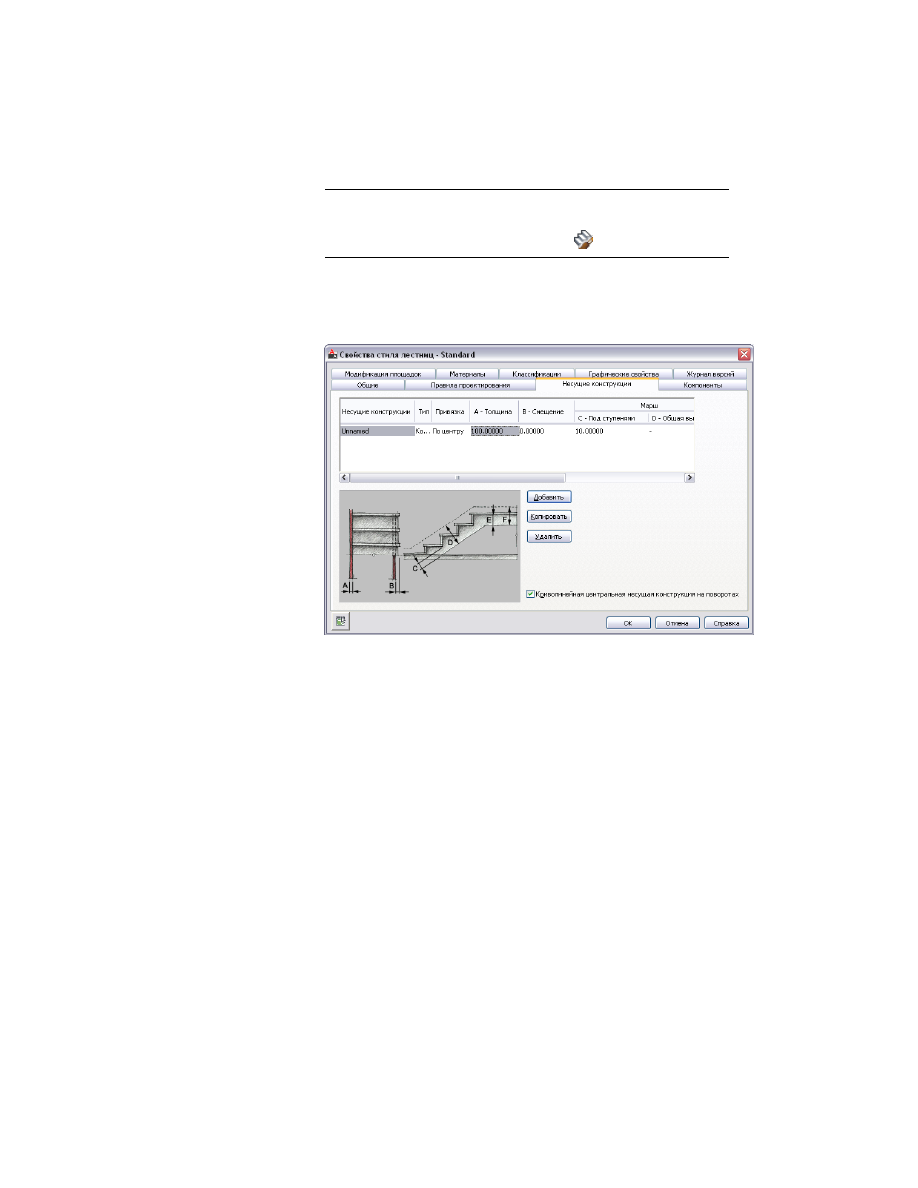

Перейдите на вкладку "Несущие конструкции".

Очистите центр кривой несущей конструкции на поворотах.

Нажмите "OK".

2460 | Глава 27 Лестницы

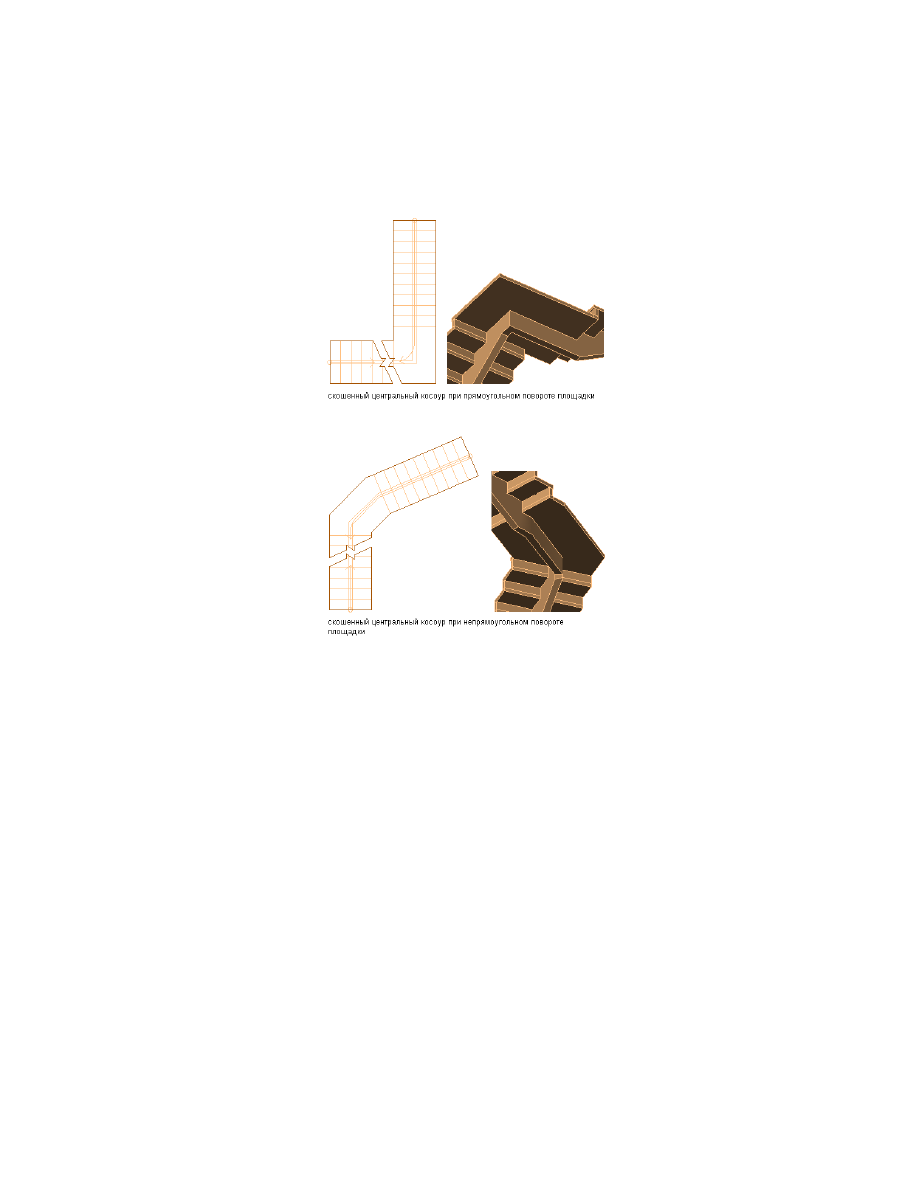

Соединение центральных несущих конструкций с поворотами площадок под углом

Задание компонентов стиля лестницы

Эта процедура используется для задания параметров отображения проступей и
подступенков, редактирования толщины и ширины проступей, подступенков и
площадок. Кроме того, здесь можно определить, могут ли эти свойства стиля быть
различными для разных лестниц.

Откройте инструментальную палитру, в которой имеется инструмент
лестницы.

Щелкните правой кнопкой мыши на инструменте лестницы и выберите
"Стили лестниц".

2462 | Глава 27 Лестницы

ПРИМЕЧАНИЕ

Или выберите лестницу на чертеже и щелкните на

вкладке "Лестница"

➤

панели "Общие"

➤

раскрывающемся списке

"Редактировать стиль"

➤

"Стили лестниц"

Выберите стиль лестницы, который необходимо изменить.

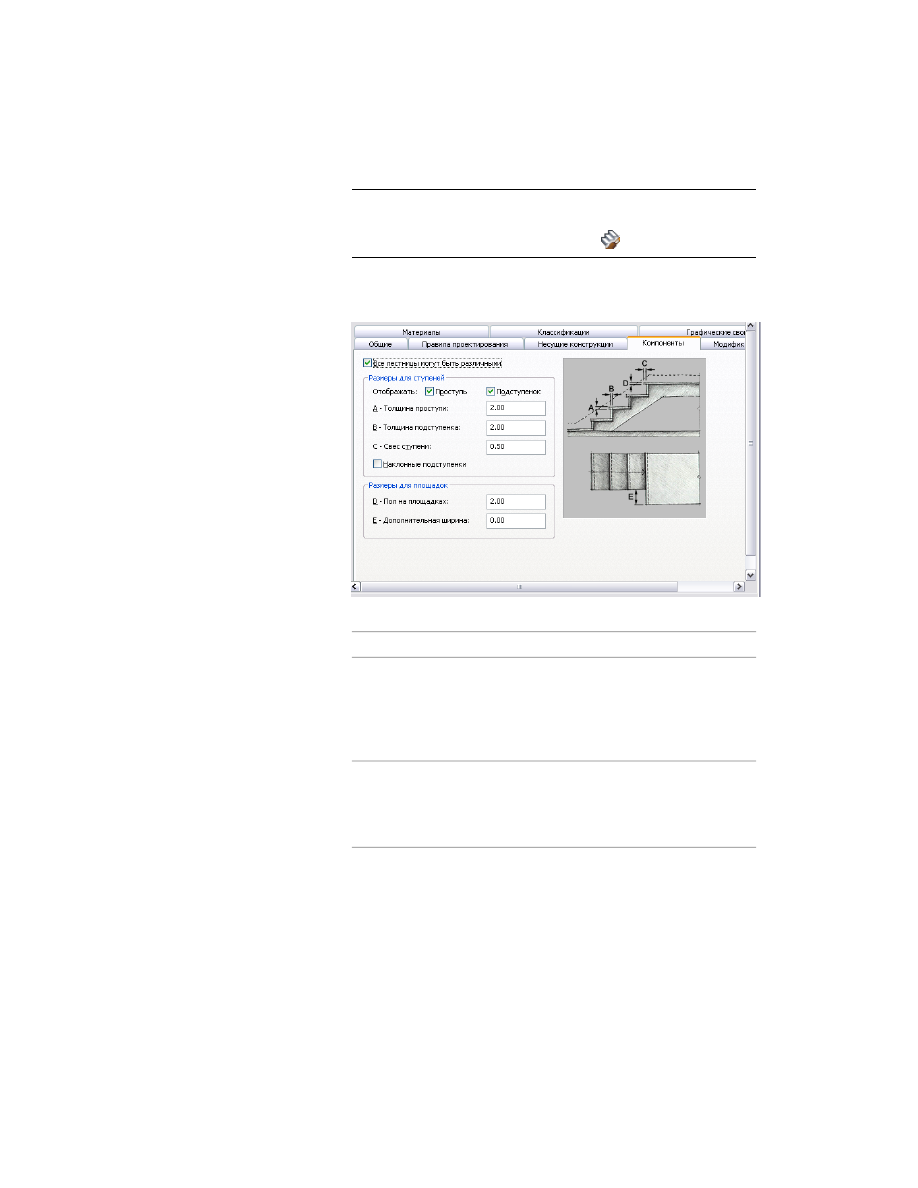

Перейдите на вкладку "Компоненты".

Укажите, могут ли лестницы этого стиля отличаться друг от друга.

то...

Если требуется...

установите флажок для параметра
"Разрешить изменения каждой
лестницы".

задавать размеры для ступеней, та-
кие как толщина проступи, толщина
подступенка и длина свеса ступени,
во время добавления или модифи-
цирования лестниц,

снимите флажок "Разрешить изме-
нения каждой лестницы".

потребовать, чтобы для всех лест-
ниц данного стиля использовались
установки для размеров ступеней
этого стиля,

Задание компонентов стиля лестницы | 2463

ПРИМЕЧАНИЕ

Если установить флажок "Разрешить изменения каждой

лестницы", изменения, сделанные на этой вкладке, не повлияют на
уже существующие лестницы. Чтобы установки данного стиля
распространялись на уже существующие лестницы, выберите лестницу,
откройте ее свойства, разверните окно "Компоненты" и нажмите
"Восстановить значения стиля".

Включите и отключите отображение проступей и подступенков.

Если отображение проступи отключено, поля толщины проступи и
толщины площадки становятся недоступными.

Задайте размеры для ступеней.

то...

Если требуется...

введите значение параметра "Тол-
щина проступи".

задать толщину проступей,

введите значение параметра "Тол-
щина подступенка".

задать толщину подступенков,

введите значение параметра "Длина
свеса ступени".

задать длину кромки проступи, вы-
ступающей над подступенком,

установите флажок для параметра
"Наклонные подступенки".

задать наклонные подступенки,

Задайте размеры площадок.

то...

Если требуется...

введите значение параметра "Тол-
щина площадки".

задать толщину площадок,

введите значение параметра "Допол-
нительная ширина".

задать дополнительную ширину для
площадок,

Закончив изменение свойств стиля лестницы, нажмите "OK".

Определение выступов площадок в стиле лестницы

Эта процедура используется для изменения расстояний между площадками и
ступенями и способа сопряжения несущих конструкций лестниц. Пользователь

2464 | Глава 27 Лестницы

может установить различие между размерами компонентов площадки и этими же
размерами, используемыми для лестничных маршей.

Откройте инструментальную палитру, в которой имеется инструмент
лестницы.

Щелкните правой кнопкой мыши на инструменте лестницы и выберите
"Стили лестниц".

ПРИМЕЧАНИЕ

Или выберите лестницу на чертеже и щелкните на

вкладке "Лестница"

➤

панели "Общие"

➤

раскрывающемся списке

"Редактировать стиль"

➤

"Стили лестниц"

Выберите стиль лестницы, который необходимо изменить.

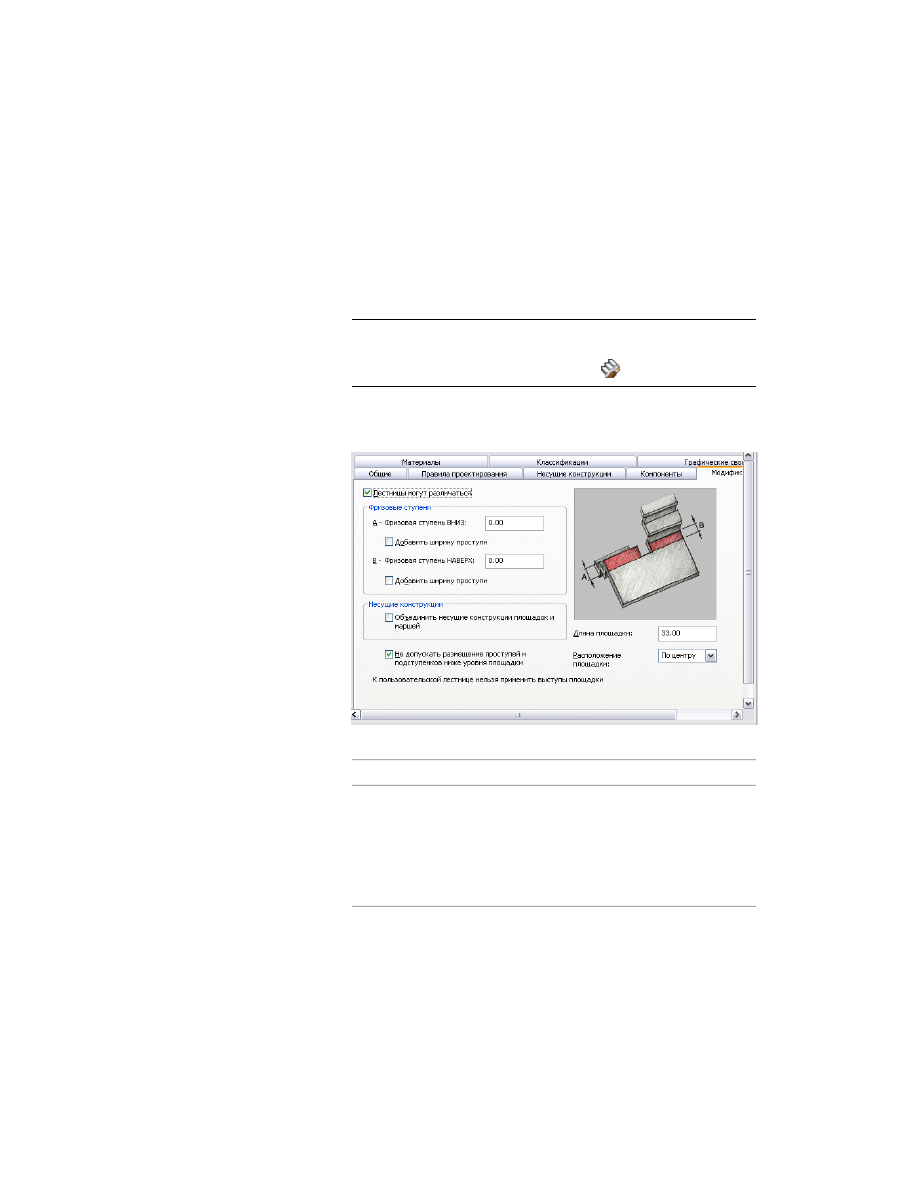

Раскройте вкладку "Выступы площадки".

Укажите, могут ли лестницы этого стиля отличаться друг от друга.

то...

Если требуется...

установите флажок для параметра
"Разрешить изменения каждой
лестницы".

во время добавления или модифи-
цирования лестниц задавать пара-
метры сопряжения несущих кон-
струкций и размеры выступов, таких
как расстояние до первой ступени
вверх и до первой ступени вниз,

Определение выступов площадок в стиле лестницы | 2465

то...

Если требуется...

снимите флажок "Разрешить изме-
нения каждой лестницы".

потребовать, чтобы во всех лестни-
цах данного стиля использовались
параметры размеров выступов это-
го стиля,

Задайте фризовые ступени.

то...

Если требуется...

введите значение параметра "Фри-
зовая ступень вниз". Чтобы удли-

увеличить фризовую ступень до
первой ступени с той стороны пло-

нить площадку вниз на одну сту-

щадки, которая связана с нижним
маршем,

пень, установите флажок для пара-
метра "Добавить ширину проступи".

введите значение параметра "Фри-
зовая ступень вверх". Чтобы удли-

увеличить фризовую ступень до
первой ступени с той стороны пло-

нить площадку вверх на одну сту-

щадки, которая связана с верхним
маршем,

пень, установите флажок для пара-
метра "Добавить ширину проступи".

Установите флажок "Удлинить площадки для объединения несущих
конструкций пролета и площадки".

Эта опция позволяет удлинить площадку так, чтобы можно было
соединить несущие конструкции марша и несущие конструкции
площадки.

Установите флажок "Удлинить площадки для предохранения
подступенков и проступей под площадками".

По умолчанию эта опция включена для всех лестниц на чертежах,
сделанных в более ранних выпусках программы. Снимите этот флажок,
если хотите создать прямоугольные площадки, прилегающие вровень.

При автоматическом размещении площадок их длина и местоположение
задаются посредством параметров "Длина площадки" и "Расположение
площадки".

то...

Если требуется...

введите значение параметра "Длина
площадки".

установить размер автоматически
размещаемых площадок,

2466 | Глава 27 Лестницы

то...

Если требуется...

для параметра "Расположение пло-
щадки" выберите "Вверху", "Посере-
дине" или "Внизу"

задать характеристики размещения
для автоматически размещаемых
площадок,

Закончив редактирование свойств стиля лестницы, нажмите "OK".

Назначение материалов компонентам стиля лестницы

Лестница состоит из ряда компонентов, графические свойства которых можно задать
путем назначения материалов каждому из компонентов. Каждому физическому
компоненту лестницы назначается один материал; например, проступям назначается
дерево или металл , бетон - бетонным компонентам, и т.д. Материалы назначают
компонентам в каждом экранном представлении, где требуется использование
материалов.

Если следует использовать вместо графических свойств материалов графические
свойства стиля лестниц, то отключите назначение материалов в "Графических
свойствах" стиля лестницы.

Определения материалов состоят из экранных компонентов, соответствующих типам
компонентов объектов. Например, для всех линий вида "Модель" используется
компонент материала "3D тело".

Материалы лестниц и экранные компоненты

В приведенной ниже таблице указаны компоненты материалов, соответствующие
каждому компоненту лестницы.

Компонент материала

Компонент лестницы

Модель

3D тело

Косоур/тетива

3D тело

Проступь

3D тело

Площадка

3D тело

Подступенок

Назначение материалов компонентам стиля лестницы | 2467

Назначение материалов стилю лестницы

Эта процедура используется для назначения материалов отдельным компонентам
стиля лестницы. Если для компонента выбрана опция "По материалу", то для этого
компонента используются графические свойства не стиля, а материала.

Материал можно назначить любому физическому компоненту лестницы. Для
пользовательских компонентов и компонентов, являющихся чисто символическими
графическими символами, материалы для определения графических свойств не
используются. Например, подступенок - это физический компонент, которому может
быть назначен материал, а линия подъема является символом, материал которому
назначен быть не может.

ПРИМЕЧАНИЕ

Если графические свойства компонента лестницы не определяются

назначением материала, то пользователь может изменить их в стиле лестницы, как
описано в

Определение экранных свойств стиля лестницы

на стр. 2469.

Откройте инструментальную палитру, в которой имеется инструмент
лестницы.

Щелкните правой кнопкой мыши на инструменте лестницы и выберите
"Стили лестниц".

ПРИМЕЧАНИЕ

Или выберите лестницу на чертеже и щелкните на

вкладке "Лестница"

➤

панели "Общие"

➤

раскрывающемся списке

"Редактировать стиль"

➤

"Стили лестниц"

Выберите стиль, который необходимо отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором необходимо показать
изменения, и выберите "Переопределение стиля".

ПРИМЕЧАНИЕ

Материалы используются только в экранном

представлении "Модель".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите "По материалу" для любого компонента, которому необходимо
назначить материал, и нажмите "OK".

Если установка "По материалу" недоступна, отображение данного
компонента не может определяться материалом.

2468 | Глава 27 Лестницы

Перейдите на вкладку "Материалы".

Выберите изменяемый компонент и определение другого материала.

В текущем чертеже можно выбрать определение любого материала или,

нажав

, создать новое определение и назначить его какому-либо

компоненту.

ПРЕДУПРЕЖДЕНИЕ

Редактировать определения материалов в данном

Нажмите "OK".

Определение экранных свойств стиля лестницы

В большинстве случаев можно назначать материалы компонентам лестницы таким
образом, чтобы внешний вид лестниц, принадлежащих одному и тому же стилю,
был единым в пределах всего чертежа и совместимым с другими лестницами и
объектами, в которых используются эти же материалы.

Если компоненту не может быть назначен материал или если использование
материалов нежелательно, но необходимо сохранить единый вид лестниц одного и
того же стиля, в стиле лестницы можно задать следующие экранные свойства
компонентов лестницы:

■

Слой, цвет и тип линий компонентов лестницы

■

Высота плоскости сечения и отображение компонентов, относящихся к плоскости
сечения

■

Удлинения линии разреза лестницы и скаты пандусов

■

Прочая конкретная информация, касающаяся отображения, например нумерация
подступенков

Определение экранных свойств стиля лестницы | 2469

Определение слоя, цвета и типа линий стиля стены

Эта процедура используется для того, чтобы указать, как различные компоненты
лестницы должны отображаться на конкретном виде. Пользователь может изменить
следующие графические свойства компонентов стиля лестницы:

■

Видимость (включена или выключена),

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

■

Стиль печати (если в чертеже используется печать, основанная на стиле, а не на
цвете).

Вид сверху для лестницы включает в себя несущие конструкции, подступенки, свес
ступени, символы траектории и внешние контуры лестницы. Можно задать видимость
этих компонентов для области над плоскостью сечения лестницы и для области под
плоскостью сечения. Изометрические виды (модели) лестниц включают в себя
несущие конструкции, проступи и подступенки.

Информацию об изменении этих графические свойства для отдельной лестницы см.
в разделе

Изменение графических свойств отдельных лестниц

на стр. 2441.

ПРИМЕЧАНИЕ

Если графические свойства компонентов в стиле лестницы

определяются назначением материала, можно изменить эти графические свойства,
отменив опцию "По материалу". Можно также переопределить назначение
материала, выбрав другой материал. Более подробные сведения см. в разделе

Назначение материалов стилю лестницы

на стр. 2468.

Откройте инструментальную палитру, в которой имеется инструмент
лестницы.

Щелкните правой кнопкой мыши на инструменте лестницы и выберите
"Стили лестниц".

ПРИМЕЧАНИЕ

Или выберите лестницу на чертеже и щелкните на

вкладке "Лестница"

➤

панели "Общие"

➤

раскрывающемся списке

"Редактировать стиль"

➤

"Стили лестниц"

2470 | Глава 27 Лестницы

AutoCAD Architecture 2011. Руководство пользователя (глава 25-28) - часть 11
