Навесные стены

Навесные стены представляют собой сетку (или каркас) для вставки таких объектов, как окна и двери.
Навесные стены схожи со стандартными стенами по многим компонентам, включая базовую линию,
линию крыши и подошву, и допускают добавление вырезающих элементов. Двери, окна и
дверные/оконные сборки можно вставлять в навесные стены также, как и в стандартные, но процедура
вставки другая.

Навесные стены

Навесные стены представляют собой сетку (или каркас) для вставки таких объектов,
как окна и двери. Навесные стены схожи со стандартными стенами по многим
компонентам, включая базовую линию, линию крыши и подошву, и допускают
добавление вырезающих элементов. Двери, окна и дверные/оконные сборки можно
вставлять в навесные стены также, как и в стандартные, но процедура вставки другая.

Сетки навесных стен

Навесные стены состоят из одной или нескольких сеток. Каждая сетка в навесной стене
делится на ячейки по горизонтали или по вертикали, но сетки можно объединять
методом вложения с целью получения разнообразных комбинаций, от самых простых
до весьма сложных.

1529

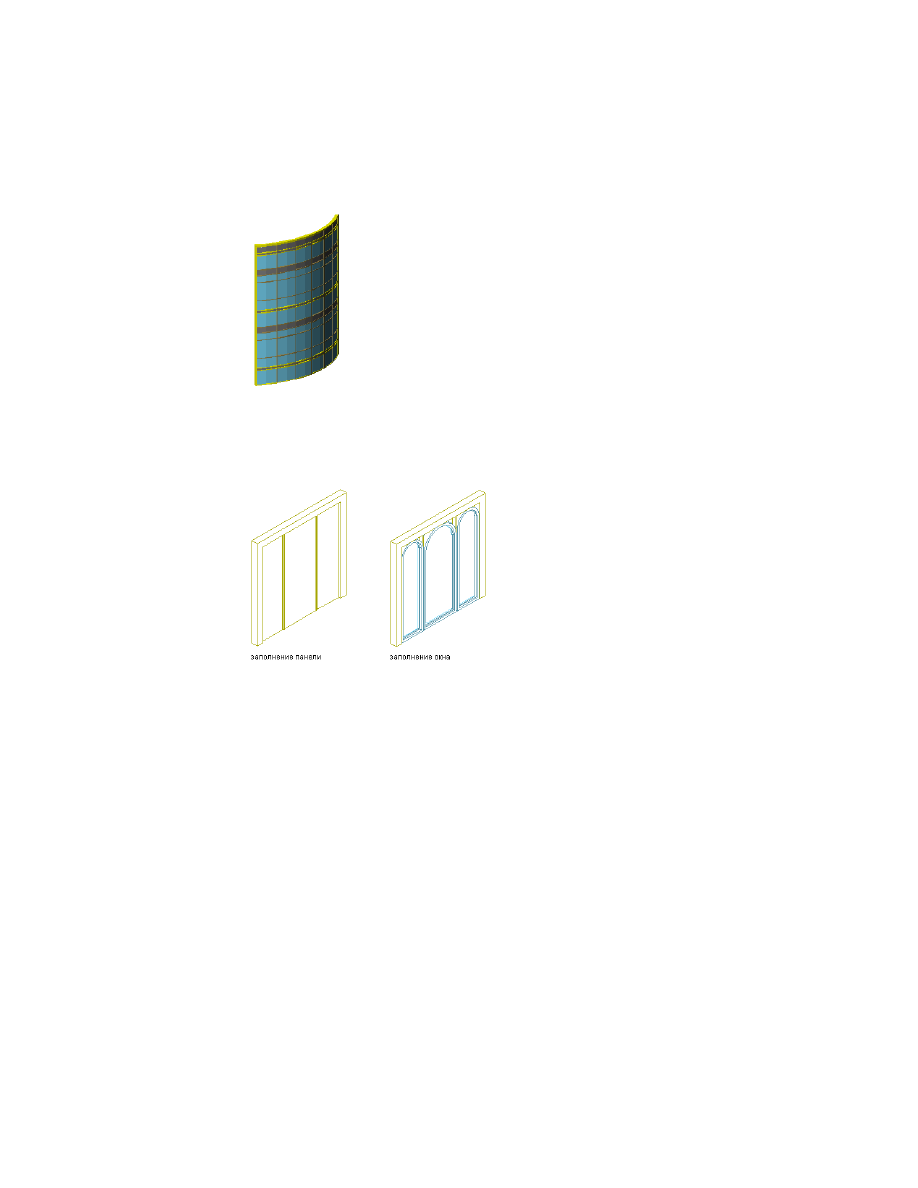

Пример объединения сеток навесной стены

Ячейки в сетке могут быть заполнены либо панелями, моделирующими основные
облицовочные материалы, например, каменные стенные панели или остекление,
либо такими объектами, как окно или дверь.

Назначенные типы заполнения навесных стен

Блоки навесных стен и дверные/оконные сборки

Другими объектами, которые можно вставлять в сетку, являются блоки навесных
стен и дверные/оконные сборки. Блоки навесных стен используются при
моделировании сложных элементов, многократно повторяющихся в основной
навесной стене.

1530 | Глава 21 Навесные стены

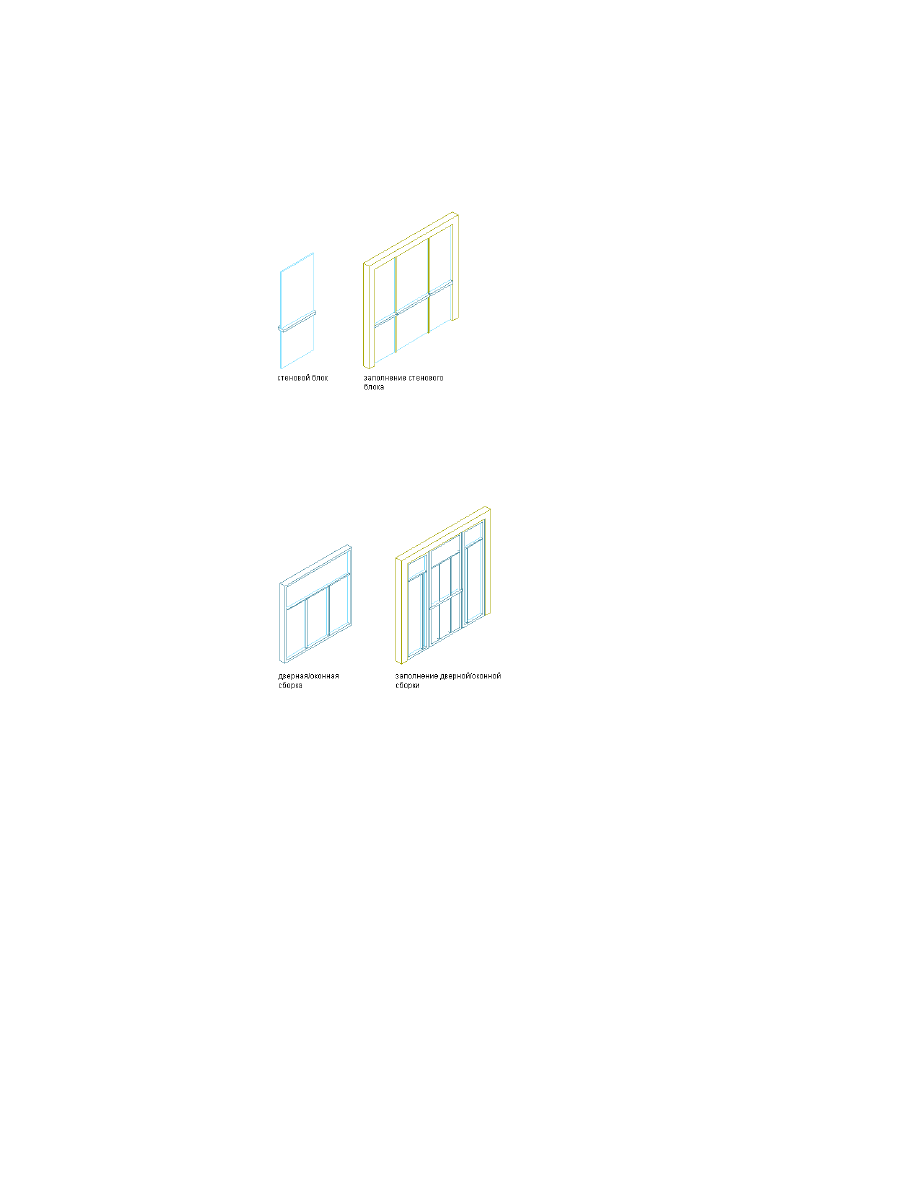

Назначенное заполнение блоков навесных стен

Оконные сборки по своим функциям схожи блоками навесных стен, но для них
допускается заполнение панелями или такими объектами, как двери и окна.
Дверные/оконные сборки можно вставлять и в навесные стены, и в стандартные
стены.

Назначенное заполнение дверной/оконной сборки

Благодаря блокам навесных стен, и дверным/оконным сборкам можно использовать
меньше вложенных сеток; таким образом, упрощается редактирование навесной
стены.

Элементы сеток

Сетки являются основой навесных стен, блоков навесных стен и оконных/дверных
сборок. Каждой сетка содержит элементы четырех типов.

■

Деления:

определяют направление сетки (по горизонтали или по вертикали) и

количество ячеек

■

Заполнители ячеек:

другая сетка, панельный заполнитель или такой объект, как

окно или дверь

Навесные стены | 1531

■

Каркасы:

определяют кромку по наружному контуру первичной сетки и

вложенных сеток

■

Импосты:

определяют ребра между ячейками

ПРИМЕЧАНИЕ

Деление, в отличие от трех других элементов, отображающих

физические составляющие навесной стены, является абстрактным элементом.

Для элемента каждого типа назначается определение (параметры внешнего вида),
задаваемое по умолчанию.

определения по умолчанию

Тип элемента

Первичная сетка с делением по горизонта-
ли на ячейки фиксированного размера в 13

Деления

футов и вторичная сетка с делением по
вертикали на ячейки фиксированного раз-
мера в 3 фута.

Ячейки, содержащие простые панели тол-
щиной 2 дюйма

Заполнители ячеек

Левая, правая, верхняя и нижняя наружные
кромки сетки шириной 3 дюйма и глубиной
3 дюйма

Каркасы

Ребра между ячейками шириной 1 дюйм и
глубиной 3 дюйма

Импосты

Задание типов элементов сетки

1532 | Глава 21 Навесные стены

Можно создавать новые определения элементов и назначать эти определения в
пределах навесной стены. Например, можно создавать несколько определений
заполнителей, а затем назначать различные заполнители конкретным ячейкам в
сетке.

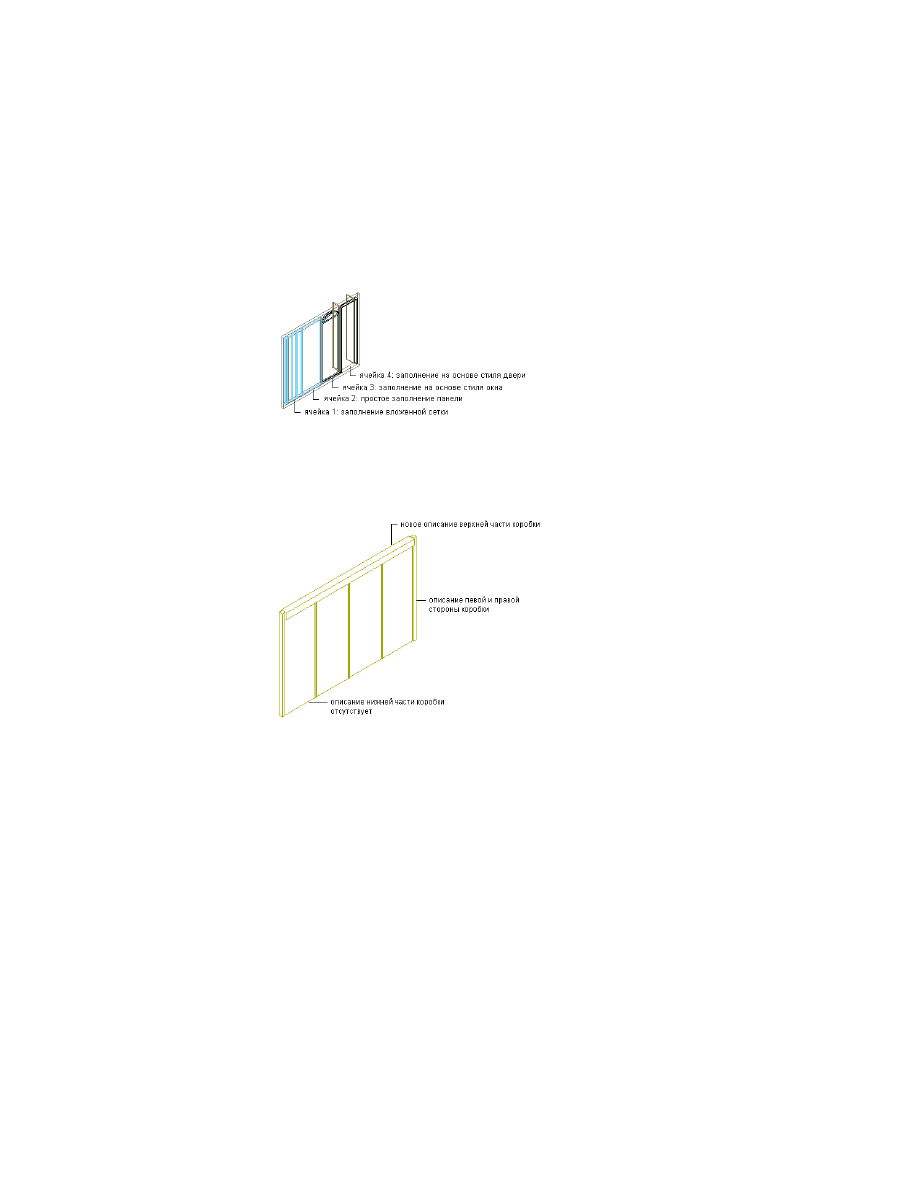

Назначение различных заполнений ячейкам навесной стены

Аналогичным образом можно создать несколько определений каркаса, и затем
присвоить различные определения каждой из кромок каркаса (верхней, нижней,
левой или правой). Можно также создать несколько определений импостов.

Задание различных определений каркаса для разных кромок каркаса

Обучение работе с навесными стенами

В шаблонах, поставляемых с AutoCAD Architecture, содержатся стили навесных стен,
а также стили навесных блоков и стили дверных/оконных сборок. Чтобы научиться
работать с навесными стенами, можно просмотреть предоставленные программой
стили и поэкспериментировать с ними. Это - самый простой способ изучить свойства
навесной стены настолько, чтобы потом легко справляться с созданием собственных
проектов навесных стен. Стили навесных стен и стили блоков навесных стен можно
найти в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial

или

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Metric

Навесные стены | 1533

Использование инструментов типа "Навесная стена"
для создания навесных стен

Навесные стены создаются во многом так же, как стандартные стены. Для навесной
стены можно задать стиль, высоту, начальную и конечную точки. Навесные стены
могут быть прямолинейными, дуговыми, или представлять собой комбинацию двух
этих форм.

Инструменты, поставляемые с AutoCAD Architecture, позволяют быстро
устанавливать навесные стены, выбирая инструмент навесной стены с конкретным
стилем стены и другие заранее определенными свойствами. Можно использовать
инструмент со всеми его установками по умолчанию, а можно изменять любые
свойства, которые не охватываются стилем. Кроме того, инструменты навесных стен
можно использовать для создания новых навесных стен, применяя при этом свойства
инструмента к уже существующим стенам, наброскам фасадов, двумерным (2D)
разметочным сеткам, или к пользовательским сеткам, созданным на основе
двухмерных (2D) линий, дуг и кругов.

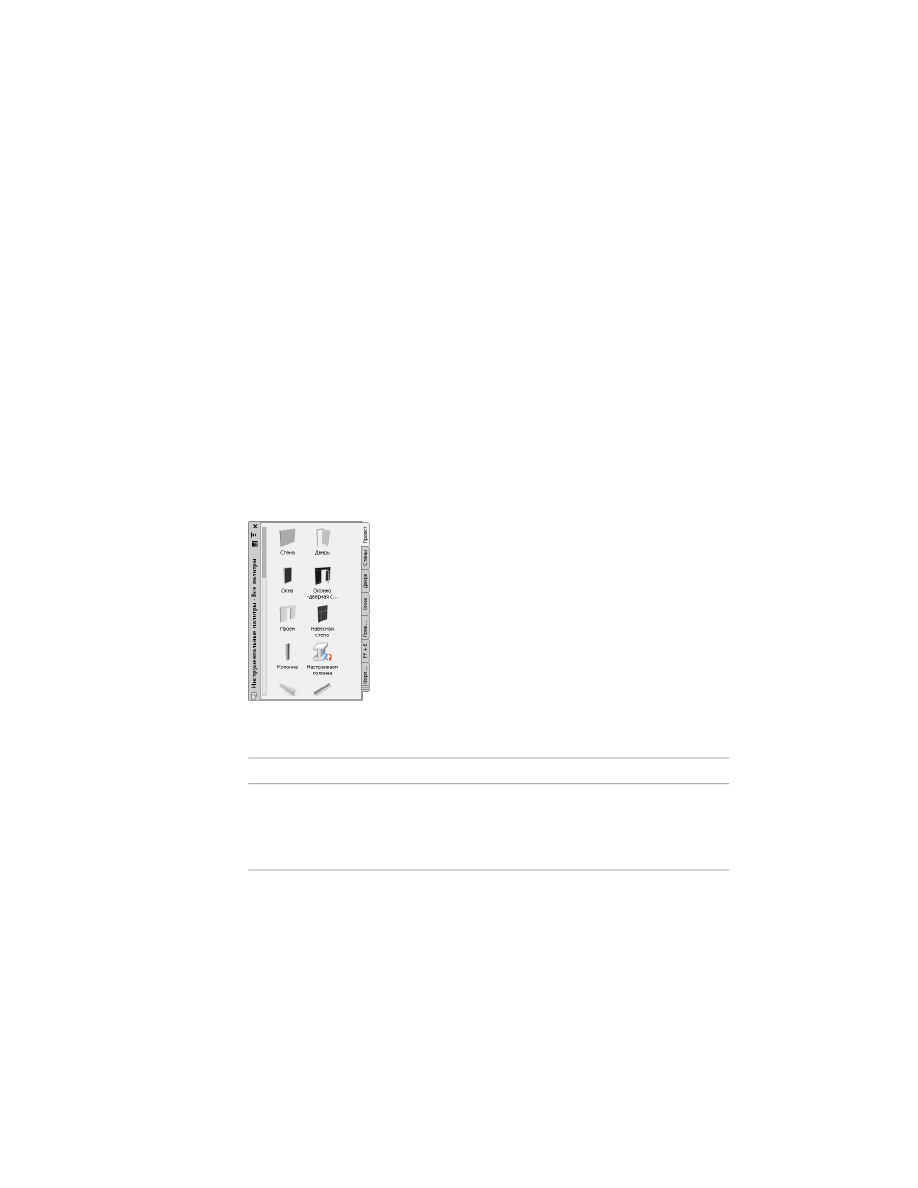

Палитра инструментов, содержащая инструмент навесной стены

Перечисленные ниже палитры содержат один или несколько инструментов навесных
стен:

инструменты навесных стен,

палитра инструментов,

инструмент для стандартного стиля навес-
ной стены и установки, задаваемые по

палитра "Проект" в группе "Палитры инстру-
ментов - Проектирование",

умолчанию для других свойств навесной
стены,

пакет инструментов навесных стен и блоков
навесных стен. Более подробную информа-

каталог инструментов проектирования в
Библиотеке компонентов,

цию об инструментах доступа к библиотеке

1534 | Глава 21 Навесные стены

инструменты навесных стен,

палитра инструментов,

компонентов см. в разделе

"Применение

элементов каталога инструментов в
AutoCAD Architecture"

на стр. 193.

инструменты со стилями и свойствами на-
весных стен, настроенные администрато-

пользовательские палитры инструментов,
созданные администратором САПР

ром САПР для конкретных проектов или в
соответствии со стандартами, принятыми
в организации.

При установке навесных стен с использованием инструментов навесных стен можно
использовать стандартные (задаваемые по умолчанию) настроечные параметры
инструмента или изменять значения тех свойств навесной стен, которые не
охватываются стилем.

Создание прямолинейной навесной стены

Данная процедура предназначена для создания прямолинейной навесной стены,
обладающей свойствами, указанными в выбранном инструменте навесной стены.
Задание параметров при создании навесной стены рассматривается в

Создание

навесной стены с параметрами, задаваемыми пользователем

на стр. 1536.

Создание прямолинейной навесной стены | 1535

Построение прямолинейного сегмента навесной стены

Откройте палитру инструментов, которую хотите использовать, и
выберите инструмент навесной стены.

ПРИМЕЧАНИЕ

Можно действовать иначе: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

раскрывающемся списке

"Стена"

➤

"Навесная стена"

Укажите начальную точку навесной стены.

Чтобы увеличить рабочую область чертежа, палитру свойств можно
переместить или спрятать.

Укажите конечную точку.

Нажмите

"ENTER"

Создание навесной стены с параметрами, задаваемыми
пользователем

Данная процедура предназначена для того, чтобы создать навесную стену с
параметрами, которые задает сам пользователь.

1536 | Глава 21 Навесные стены

СОВЕТ

Чтобы вывести на экран палитру свойств, прежде чем выбирать инструмент,

нажмите правую кнопку мыши в области чертежа и нажмите "Свойства".

Откройте нужную палитру инструментов и выберите инструмент
навесной стены.

ПРИМЕЧАНИЕ

Можно действовать иначе: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

раскрывающемся списке

"Стена"

➤

"Навесная стена"

На палитре свойств раскрыть вкладку "Основные", а затем - вкладку
"Общие".

Если требуется, можно вести описание навесной стены, выбрав параметр
"Описание".

Выберите стиль.

Стиль навесных стен определяет различные параметры навесной стены,
такие как сетка, используемые каркасы и импосты, а также заполнение
ячеек и графические настройки. Более подробную информацию о стилях
навесных стен см. в разделе

Стили навесных стен

на стр. 1553.

В пункте "Границы помещений" определите, можно ли использовать
навесную стену как ограничивающий объект для помещений с
ассоциативными связями.

Возможны три варианта:

■

Да: эту навесную стену можно использовать в качестве
ограничивающего объекта для помещений с ассоциативными
связями.

■

Нет: эту навесную стену нельзя использовать в качестве
ограничивающего объекта для помещений с ассоциативными
связями.

■

По стилю: для этой навесной стены будут использоваться параметры,
заданные в стиле навесной стены.

Подробную информацию о помещениях с ассоциативными связями
см. в разделе

Формирование ассоциативных помещений

на стр. 3176.

Разверните "Размеры".

Создание навесной стены с параметрами, задаваемыми пользователем | 1537

Измените размеры навесной стены.

то...

Если требуется задать...

введите значение в поле "Базовая
высота".

базовую высоту навесной стены,

введите значения "Начального угла"
и "Конечного угла".

начальный и конечный углы,

введите соответствующее значение
для смещения линии крыши от базо-

задать смещение линии крыши от
базовой высоты навесных стен,

вой высоты. Это смещение можно
задать только при вставке навесной
стены.

введите соответствующее значение
для смещения подошвы от базовой

задать смещение подошвы от базо-
вой линии навесной стены,

линии. Это смещение можно задать
только при вставке навесной стены.

СОВЕТ

Длина навесной стены определяется на экране. Ее можно

позднее изменить в палитре свойств.

Для дальнейшего редактирования линии крыши и подошвы разверните
вкладку "Дополнительно" и выберите таблицу "Линия крыши/Подошва".

Более подробную информацию см. в разделе

Редактирование линии

крыши и подошвы навесной стены

на стр. 1685.

В области чертежа укажите точку вставки навесной стены.

Чтобы увеличить доступную зону области чертежа, можно переместить
или спрятать палитру свойств.

ПРИМЕЧАНИЕ

Если в строке состояния окна приложения (DYN)

активизирована функция "Динамический ввод", то задать длину и угол
навесной стены можно посредством динамических размеров. Если
нажать левую кнопку мыши на начальной точке навесной стены, по
периметру предварительного изображения навесной стены появятся
поля динамического ввода значений длины и угла. Введите в эти поля
требуемые значения; для переключения между полями ввода
пользуйтесь клавишей TAB.

Задайте конечную точку навесной стены и нажмите

ENTER

1538 | Глава 21 Навесные стены

Создание дуговой навесной стены

Данная процедура предназначена для того, чтобы создать на чертеже навесную стену
в форме дуги.

Качество изображения объектов дуговой формы зависит от отклонения в фасетах,
заданного в приложении. Более подробную информацию см. в разделе

Отклонение

в фасетах

на стр. 1824

Построение сегмента дуговой навесной стены

Откройте нужную палитру инструментов и выберите инструмент
навесной стены.

ПРИМЕЧАНИЕ

Можно действовать иначе: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

раскрывающемся списке

"Стена"

➤

"Навесная стена"

На палитре свойств раскрыть вкладку "Основные", а затем - вкладку
"Общие".

Если требуется, можно вести описание навесной стены, выбрав параметр
"Описание".

Выберите стиль.

Создание дуговой навесной стены | 1539

Стили навесных стен

на стр. 1553.

Возможны три варианта:

■

По стилю: для этой навесной стены будут использоваться параметры,
заданные в стиле навесной стены.

Подробную информацию о помещениях с ассоциативными связями
см. в разделе

Формирование ассоциативных помещений

на стр. 3176.

В качестве "Типа сегмента" выберите "Дугу".

Разверните "Размеры".

Измените размеры навесной стены.

то...

Если требуется задать...

введите значение в поле "Базовая
высота".

базовую высоту навесной стены,

введите значения "Начального угла"
и "Конечного угла".

начальный и конечный углы

введите соответствующее значение
для смещения линии крыши от базо-

задайте смещение линии крыши от
базовой высоты навесных стен

вой высоты. Это смещение можно
задать только при вставке навесной
стены.

введите соответствующее значение
для смещения подошвы от базовой

задайте смещение подошвы от базо-
вой линии навесной стены

линии. Это смещение можно задать
только при вставке навесной стены.

1540 | Глава 21 Навесные стены

СОВЕТ

Длина и радиус навесной стены определяются на экране. Их

можно позднее изменить в палитре свойств.

Более подробную информацию см. в разделе

Редактирование линии

крыши и подошвы навесной стены

на стр. 1685.

Укажите начальную точку сегмента дуговой навесной стены.

Чтобы увеличить рабочую область чертежа, палитру свойств можно
переместить или спрятать.

ПРИМЕЧАНИЕ

Если в строке состояния окна приложения (DYN)

Укажите среднюю точку сегмента дуговой навесной стены.

Укажите конечную точку сегмента дуговой навесной стены.

Продолжайте устанавливать стены, пока не построите, например,
внешний контур здания или комнату.

Нажмите

"ENTER"

Создание навесной стены со ссылкой на кривую

Данная процедура предназначена для того, чтобы создать навесную стену на основе
таких рабочих конфигураций, как линии, полилинии, дуги и круги.

Если требуется создать навесную стену, являющуюся комбинацией прямолинейных
и дуговых сегментов, можно использовать команду "Добавить навесную стену".
Например, работа над сложными проектами может быть упрощена, если начертить
сегменты с использованием линий, дуг и кругов, а затем использовать полученную
кривую в качестве базовой линии навесной стены. Дополнительное преимущество
данного метода состоит в том, что кривая все время остается в соответствии с длиной
и базовой линией навесной стены. Любые изменения, вносимые в кривую, переносятся
в навесную стену.

Создание навесной стены со ссылкой на кривую | 1541

Создание навесной стены на основе базовой кривой

Любой из указанных ниже объектов можно использовать для создания базовой
кривой.

■

Линия

■

Дуга

■

Круг

■

Полилиния

■

Сплайн

■

AD-объекты (за исключением лестниц, колонн, скатов крыши, сеток и
многовидовых блоков. Эти объекты могут привести к непредвиденным
результатам при попытке формирования навесной стены из базовой кривой).

Откройте требуемую палитру инструментов.

Нажмите правую кнопку мыши на инструменте навесной стены и
нажмите "Применить свойства инструмента"

➤

"Базовая кривая".

Выберите геометрию-основу.

Если геометрическая форма, которую собираетесь использовать как
базовую, состоит из нескольких сегментов, эту процедуру придется
повторить для каждого сегмента.

При необходимости, отредактируйте свойства навесных стен в палитре
свойств.

1542 | Глава 21 Навесные стены

Преобразование разметочной сетки в навесную стену

Данная процедура предназначена для того, чтобы создать навесную стену на основе
двумерной разметочной сетки. Если в чертеже уже имеются 2D разметочные сетки,
их можно легко преобразовать в навесные стены. Если вы уже умеете работать с
разметочными сетками, то будет полезно создать навесную стену, а потом
поэкспериментировать с командами, относящимися к навесной стене, чтобы
побольше узнать о них.

Преобразование 2D разметочной сетки в навесную стену

Создание навесной стены на основе двумерной разметочной сетки подразумевает
одновременное создание нового стиля навесной стены. В качестве делений для нового
стиля навесной стены берутся деления разметочной сетки.

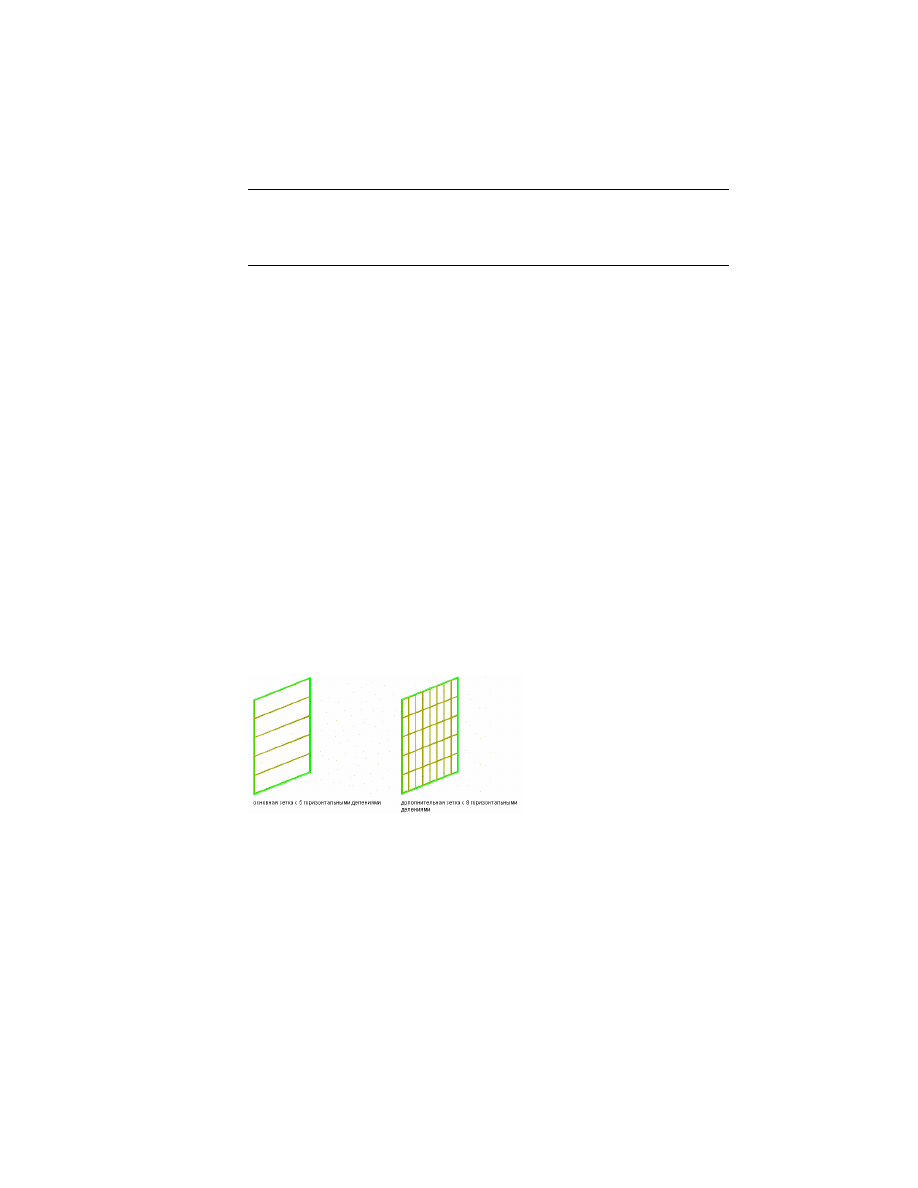

Сетки навесных стен одномерны, либо горизонтальны, либо вертикальны. Чтобы
создать двумерную разметочную сетку с горизонтальными и вертикальными
делениями для навесной стены, в первичную сетку вкладывается вторичная. Более
подробную информацию о вложенных сетках см. в разделе

Работа с вложенными

сетками в навесных стенах

на стр. 1597

Когда создается сетка навесной стены на основе 2D разметочной сетки, необходимо
определить направление первичной сетки в навесной стене. Если выбирается
горизонтальное направление, то первичная сетка содержит деления по горизонтали,
пересекающиеся с делениями по вертикали вторичной сетки. Если выбирается
вертикальное направление, первичная сетка содержит деления по вертикали,
пересекающиеся с делениями по горизонтали вторичной сетки.

Преобразование разметочной сетки в навесную стену | 1543

Задание направлений первичных делений

Горизонтальные и вертикальные линии 2D разметочной сетки определяют деления
сеток навесной стены. Для ячеек сетки, каркаса и импостов определения назначаются
по умолчанию. Более подробную информацию см. в разделе

Назначение определений

элементам навесной стены

на стр. 1594

Откройте необходимую палитру инструментов.

Щелкните правой кнопкой на инструменте навесной стены и щелкните
"Применить свойства инструмента"

➤

"Разметочная сетка".

Выберите разметочную сетку для преобразования.

Нажмите

ENTER

в ответ на предложение стереть исходную геометрию,

если требуется сохранить разметочную сетку, или

(да), если

разметочную сетку требуется удалить.

Нажмите

ENTER

, чтобы задать горизонтальное направление в качестве

ориентации первичного деления, или введите

, чтобы задать

вертикальное направление.

Введите имя стиля навесных стен, созданного из разметочной сетки, и
нажмите "ОК".

Если требуется, отредактируйте свойства навесной стены в палитре
свойств.

Создание навесной стены на основе наброска фасада

Можно создать набросок пользовательской сетки с помощью линий, дуг и кругов, а
потом преобразовать полученную систему линий в навесную стену.

ПРИМЕЧАНИЕ

Сетки навесной стены имеют либо горизонтальную, либо

вертикальную ориентацию. Для создания схемы сетки с ячейками,
ориентированными по горизонтали и по вертикали, используются вложенные
сетки. Более подробную информацию о вложенных сетках см. в разделе

Работа с

вложенными сетками в навесных стенах

на стр. 1597

1544 | Глава 21 Навесные стены

Для полученной навесной стены назначается пользовательское определение делений
сетки, изменить которое нельзя, однако можно назначить для нее другое определение
делений. Более подробную информацию см. в разделе

Назначение деления для сетки

навесной стены

на стр. 1595

Убедитесь, что в чертеже используется мировая система координат
(МСК).

Для создания эскиза фасада используются линии, дуги и окружности.

Щелкните правой кнопкой на инструменте навесной стены и выберите
"Применить свойства"

➤

"К эскизу".

Выберите линии для наброска.

Нажмите

ENTER

Выберите одну из линий сетки в качестве базовой линии навесной стены
или нажмите

ENTER

, чтобы использовать в качестве базовой линии,

задаваемой по умолчанию, линию, параллельную оси

Преобразование линий в навесные стены с использованием опции стандартной (заданной
по умолчанию) базовой линии

Если линии нарисованы в плоскости

(на виде "в плане"), и

используется стандартная базовая линия, то результирующая навесная
стена отображается на экране в виде проекции в направление

Создание навесной стены на основе наброска фасада | 1545

Преобразование линий в навесные стены с использованием заданной базовой линии

Чтобы стереть линии, введите

(да). Чтобы сохранить линии после

создания навесной стены, введите

(нет).

При создании навесной стены из эскиза фасада к ней применяются
свойства и правила проектирования стиля навесных стен. Сетка
созданной навесной стены отличается от стиля навесных стен и
определяется как пользовательская сетка.

Пользовательская сетка не сохраняется автоматически в стиле навесных
стен, а считается переопределением объекта в созданной навесной стене.
Возможны следующие способы:

■

Можно оставить пользовательскую сетку как переопределение в
объекте навесной стены. Рекомендуется в случае, если навесная
стена создана из эскиза фасада и имеет уникальную сетку, которая
не будет использоваться многократно.

■

Можно сохранить пользовательскую сетку эскиза фасада в
существующем стиле навесных стен, изменив стиль навесных стен
в соответствии с сеткой эскиза фасада.

■

Можно сохранить пользовательскую сетку эскиза фасада в новом
стиле навесных стен и применять его к другим подобным навесным
стенам.

Выберите один из следующих способов:

то...

Если требуется...

других действий не требуется.

оставить пользователь-
скую сетку на объекте на-

1546 | Глава 21 Навесные стены

то...

Если требуется...

весной стены как перео-
пределение,

выберите навесную стену и щелкните на

вкладке "Навесная стена"

➤

панели "Редакти-

сохранить пользователь-
скую сетку эскиза фасада
в существующем стиле
навесных стен,

рование"

➤

раскрывающемся списке "Прави-

ла проектирования"

➤

"Сохранить в стиле".

Убедитесь, что в области "Сохранить измене-
ния в стиле" в поле "Стиль" выбран нужный
стиль, затем нажмите "ОК".

выберите навесную стену и щелкните на

вкладке "Навесная стена"

➤

панели "Редакти-

сохранить пользователь-
скую сетку эскиза фасада
в новом стиле навесных
стен,

рование"

➤

раскрывающемся списке "Прави-

ла проектирования"

➤

"Сохранить в стиле".

Нажмите "Создать" и введите имя нового стиля
навесных стен. После этого нажмите "ОК".

Преобразование стены в навесную стену

Данная процедура предназначена для того, чтобы создать навесные стены на основе
уже имеющихся стандартных стен. Для каждого сегмента стены создается отдельная
навесная стена. В процессе преобразования выводится подсказка о выборе стиля
навесной стены, определяющего количество и размер ячеек в сетке навесной стены,
а также наружный вид ячеек, каркаса и импостов. Более подробную информацию
см. в разделе

Стили навесных стен

на стр. 1553

Преобразование стены в навесную стену

Откройте нужную палитру инструментов

Преобразование стены в навесную стену | 1547

При необходимости прокрутите палитру, пока не появится нужный
инструмент.

Щелкните правой кнопкой на инструменте навесной стены и выберите
"Применить свойства инструмента"

➤

"Стены".

Выберите стену и нажмите

ENTER

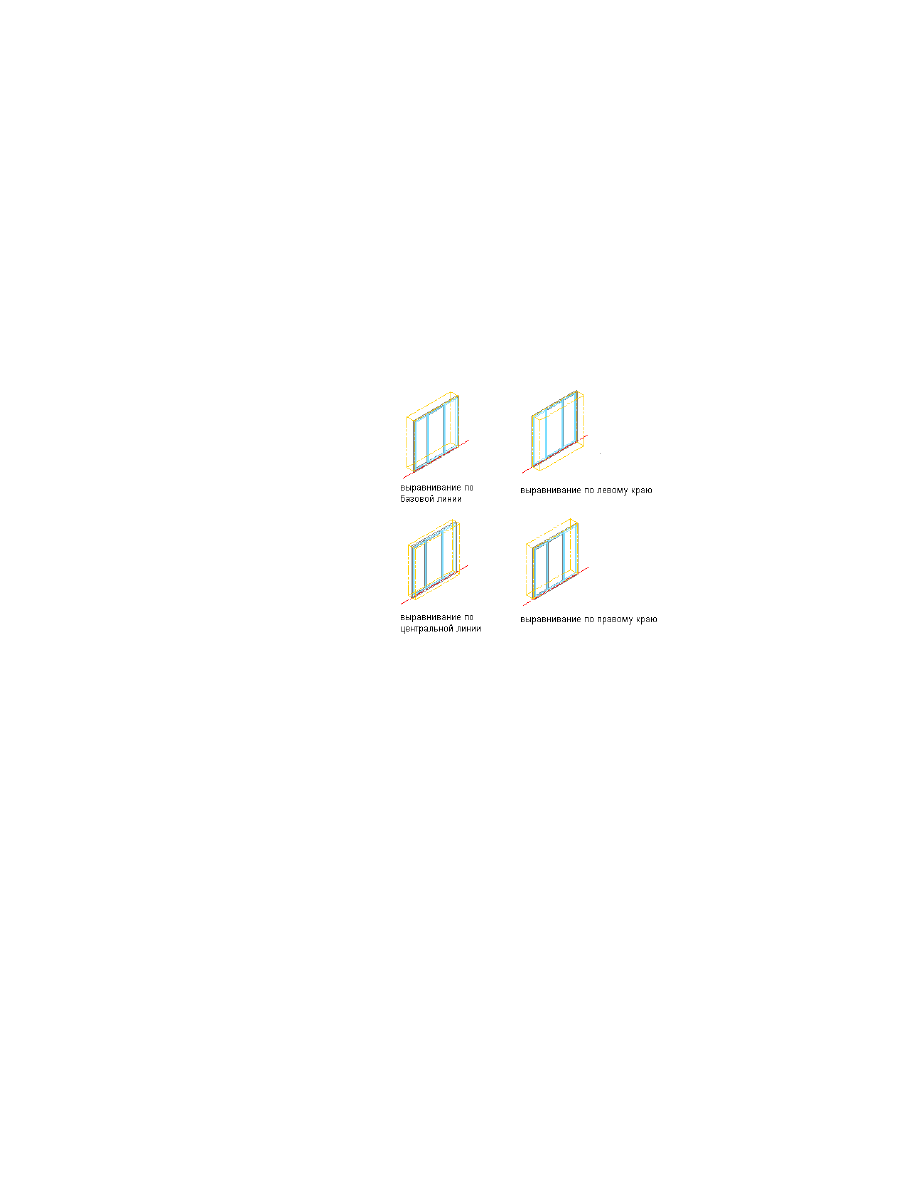

Задайте способ привязки навесной стены - по левой стороне, по правой
стороне, по осевой линии или по базовой линии стены, из которой
создана эта навесная стена.

Задание привязки навесной стены

Чтобы стереть стену, введите

(да). Чтобы сохранить стены после

создания навесной стены введите

(нет).

Нажмите

ENTER

Преобразование 3D-грани в навесную стену

Данная процедура предназначена для того, чтобы создавать навесные стены на основе
граней существующих формообразующих элементов, композиционных групп или
таких объектов AutoCAD, как сеть, линейчатая поверхность или тело. Это может
оказаться полезным после того, как создана модель здания. Более подробную
информацию см. в разделе

Использование Обозревателя моделей при создании

концептуальных моделей

на стр. 1172. Для каждой грани создается отдельная навесная

стена. В процессе преобразования выводится подсказка о выборе стиля навесной
стены, определяющего количество и размер ячеек в сетке навесной стены, а также
наружный вид ячеек, каркаса и импостов. Более подробную информацию см. в разделе

1548 | Глава 21 Навесные стены

Советы о том, как сделать работу со стилями навесных стен более эффективной

на

стр. 1555.

Данная процедура предназначена для создания навесной стены из грани 3D объекта.
Объекты с гранями, которые можно использовать для создания навесных стен:

■

формообразующие элементы

■

композиционные группы

■

3D помещения

■

перекрытия

■

скаты крыши

■

крыши

■

3D сети AutoCAD

■

3D тела AutoCAD

Откройте требуемую палитру инструментов.

При необходимости прокрутите палитру, пока не появится нужный
инструмент.

Нажмите правую кнопку на инструменте навесной стены и выберите
"Применить свойства инструмента"

➤

"Грани".

Выберите грань для преобразования или нажмите

CTRL

и выберите

несколько граней.

Можно нажать

TAB

для циклического прохода по всем граням.

Открывается таблица "Преобразовать в навесные стены".

Выберите стиль навесной стены.

Для удаления объекта, к которому принадлежит грань, выберите
"Стереть геометрию разметки".

Нажмите "OK".

Преобразование 3D-грани в навесную стену | 1549

Создание инструмента навесной стены

Данная процедура предназначена для того, чтобы создать инструмент навесной стены
и добавить его в палитру инструментов. Создание собственных инструментов
навесной стены может понадобиться в тех случаях, когда создается сразу несколько
навесных стен конкретных стилей с дополнительными свойствами, которые
необходимо повторять при каждом добавлении навесной стены каждого из типов.

Откройте палитру инструментов, в которой требуется создать
инструмент.

Создайте инструмент.

то...

Если требуется...

выберите объект и перетащите его
в палитру инструментов.

создать инструмент на основе навес-
ной стены, имеющейся на чертеже,

Щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

создать инструмент на основе стиля
навесной стены из Диспетчера сти-
лей,

ние"

➤

"Диспетчер стилей"

Определите стиль, который требует-
ся скопировать, и перетащите его в
палитру инструментов. Нажмите
"ОК".

ПРИМЕЧАНИЕ

Стиль можно

перетаскивать на инструмен-
тальную палитру только в том
случае, если стиль ранее был
сохранен с чертежом. В против-
ном случае выдается запрос на
сохранение чертежа, а затем
можно создать инструмент из
стиля.

щелкните правой кнопкой на инстру-
менте и выберите "Копировать".

скопировать инструмент на текущей
палитре инструментов,

Отмените выбор инструмента, на-
жмите правую кнопку мыши в лю-
бом месте палитры и выберите
"Вставить".

1550 | Глава 21 Навесные стены

то...

Если требуется...

откройте инструментальную палит-
ру с инструментом, который требу-

скопировать инструмент из другой
палитры инструментов,

ется скопировать, щелкните правой
кнопкой мыши и выберите "Копиро-
вать". Откройте палитру, в которую
требуется добавить инструмент,
нажмите правую кнопку мыши и
выберите "Вставить".

щелкните на вкладке "Главная"

➤

па-

нели "Создание"

➤

раскрывающем-

скопировать инструмент из Библио-
теки компонентов,

ся списке "Инструменты"

➤

"Библио-

тека компонентов"

. и выберите

инструмент для копирования. Уста-
новите курсор на ручке i-drop и пе-
ретащите инструмент на палитру
инструментов.

Щелкните правой кнопкой на новом инструменте, а затем выберите
"Свойства".

Введите имя инструмента.

Выберите настройку для "Описания", введите текст описания для
инструмента и нажмите "OK".

Разверните вкладку "Основные", затем - "Общие".

Выберите параметр "Описание", введите описание навесной стены,
созданной с помощью этого инструмента, и нажмите "OK".

Задайте ключ слоя и любые изменения для него, если не следует
пользоваться назначениями для слоев, указанные в том стиле ключа,
который используется в чертеже.

Задайте положение стиля навесной стены для этого инструмента.

По умолчанию положение стиля задается как "Неопределенное значение
(-)", стили из текущего чертежа отображаются в списке доступных
стилей. Однако можно перейти к одному из чертежей стилей навесных
стен, поставляемых вместе с программой в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles

, или к чертежу

пользовательских стилей.

Выберите стиль для инструмента навесной стены.

Создание инструмента навесной стены | 1551

Возможны четыре варианта:

■

По стилю: для этой навесной стены будут использоваться параметры,
заданные в стиле навесной стены.

■

"Неопределенное значение (-)": При создании навесной стены с
помощью этого инструмента используется ограничивающий
параметр по умолчанию (заданный в стиле). Если применить
свойства этого инструмента навесной стены к существующей
навесной стене, будут использоваться ограничивающие параметры
этой навесной стены.

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Измените размеры навесной стены.

то...

Если требуется задать...

введите значение "Базовой высоты".

базовую высоту навесной стены,

введите значения "Начального угла"
и "Конечного угла".

углы начального и конечного угло-
вых соединений,

введите значение для "Смещения
линии крыши от базовой высоты".

смещение линии крыши от базовой
высоты навесной стены,

введите значение для "Смещения
подошвы от базовой линии".

смещение подошвы от базовой ли-
нии навесной стены,

Нажмите "ОК".

1552 | Глава 21 Навесные стены

Стили навесных стен

Навесные стены имеют стилевую основу; это значит, что имеются предварительно
задаваемые характеристики, присваиваемые каждой навесной стене и определяющие
ее наружный вид и функции. Изменяя один стиль навесной стены на другой, можно
быстро изучить несколько различных вариантов проектирования. Любые изменения,
вносимые в стиль, вызывают обновление всех навесных стен данного стиля. В то же
время, можно переопределить характеристики отдельной навесной стены, не изменяя
при этом другие навесные стены этого же стиля.

Стиль навесной стены определяет следующие свойства навесной стены:

■

Определения секций/сеток

■

Определения заполнений

■

Определения каркасов

■

Определения импостов

■

Назначения сеток, заполнений, каркасов и импостов ячейкам навесных стен

■

Материалы для каждого элемента

■

Графические свойства каждого элемента

■

Пояснения к стилю и любым связанным с ним справочным файлам

Использование материалов в стилях навесных стен

Материалы применяются для управления внешним видом навесных стен на чертеже.
Назначение материалов компонентам навесной стены выполняется в стиле. Далее
элементы отображаются с использованием свойств отображения назначенных
материалов.

AutoCAD Architecture предоставляет большое количество предварительно
определенных материалов, широко используемых при проектировании. Можно
использовать предоставленные материалы, можно изменять их согласно требованиям
своего проекта, можно и определять новые материалы. Более подробную информацию
о материалах и способах их определения см. в разделе

Материалы

на стр. 947.

Создание инструментов на основе стилей навесных стен

Можно создать инструмент навесной стены на основе любого стиля навесной стены.
Можно перетащить стиль из Диспетчера стилей в палитру инструментов. Можно
также задать для инструмента значения любых свойств навесной стены. Более

Стили навесных стен | 1553

подробную информацию см. в разделе

Создание инструмента навесной стены

на стр.

1550.

Чтобы создать, скопировать, отредактировать или удалить стили, необходим доступ
в Диспетчер стилей. Диспетчер стилей предоставляет в AutoCAD Architecture
центральное место, откуда можно работать со стилями сразу из нескольких чертежей
и шаблонов. Дополнительную информацию об использовании Диспетчера стилей
см. в

Обзор Диспетчера стилей

на стр. 932.

Обзор процесса: создание стиля навесной стены

При создании стиля навесной стены назначают характеристики любому элементу
или всем элементам навесной стены и сохраняют их в качестве стиля под указанным
именем. Таким способом можно привести к единому стандарту наружный вид всех
навесных стен, в которых используется данный стиль. Если стиль изменить, то все
навесные стены чертежа, в которых используется данный стиль, обновляются в
соответствии со сделанными изменениями.

Определите деления для сетки навесной стены

Информацию об определении делений сетки навесной стены см. в разделе

Определение делений для сеток навесной стены

на стр. 1559.

Задайте определение заполнения для ячеек навесной стены.

Информацию о создании заполнения см. в разделе

Определение заполнений

для ячеек навесной стены

на стр. 1573.

Задайте определение каркаса навесной стены, включая профили и смещения.

Информацию об определении каркаса для навесной стены см. в разделе

Определение каркасов навесной стены

на стр. 1580.

Определите импосты для навесной стены, включая профили и смещения.

Информацию о способах определения импостов см. в

Определение импостов

навесной стены

на стр. 1587.

Выполните назначения созданных вами определений элементов:

то...

Если требуется назначить...

см.

Назначение деления для сетки навес-

ной стены

на стр. 1595.

деление для сетки навесной стены,

см.

Назначение заполнений для ячеек

навесной стены

на стр. 1596.

заполнения для ячеек навесных стен,

1554 | Глава 21 Навесные стены

то...

Если требуется назначить...

см.

Назначение определений каркасам

навесной стены

на стр. 1609.

определения для каркасов навесных
стен,

см.

Назначение определений импостам

навесной стены

на стр. 1613.

определения для импостов навесных
стен,

Задайте материалы стиля навесной стены.

Информацию о задании материалов см. в разделе

Задание материалов для стиля

навесной стены

на стр. 1617.

Укажите графические свойства навесной стены, в том числе слой, цвет, тип
линии и штриховки.

Информацию о задании графических свойств навесной стены см. в разделе

Задание экранного представления навесных стен

на стр. 1620.

Присоедините к стилю навесной стены примечания и справочные документы
.

Информацию о присоединении примечаний и файлов см. в разделе

Присоединение к стилю навесной стены примечаний и файлов

на стр. 1628.

Советы о том, как сделать работу со стилями навесных стен
более эффективной

Чтобы обеспечить наиболее эффективную и продуктивную работу со стилями
навесных стен, воспользуйтесь следующими рекомендациями:

■

Назначайте сеткам и элементам адекватные и "прозрачные" имена, чтобы было
сразу ясно, где они используются и что из себя представляют. Например, для
представления сетки третьего уровня с горизонтальным делением, используемой
на втором этаже, можно использовать имя L3-FL1-H.

■

В качестве определения элемента по умолчанию рекомендуется использовать
определение элемента, которое применяется чаще всего. Например, если большую
часть ячеек составляют панели из камня, в качестве заполнения по умолчанию
следует задать панель из камня. Для любой ячейки, которой не присвоено
заполнение, будет назначено заполнение по умолчанию. Пользуйтесь этим
правилом и для создания стандартных определений каркасов, импостов и делений.

Советы о том, как сделать работу со стилями навесных стен более эффективной | 1555

■

Чтобы избежать усложнения стиля навесной стены, используйте блоки навесных
стен и дверные/оконные сборки.

■

Назначайте имена стилям дверей, окон, блоков навесных стен, AD-полигонов и
навесных стен таким образом, чтобы было понятно, где они используются и что
они из себя представляют.

■

Используйте переопределения ячеек и граней для задания особых условий, не
учитываемых в стиле навесной стены.

Создание определений элементов для стиля навесной стены

В определениях элементов определяется наружный вид четырех базовых элементов
навесной стены. Для каждого элемента имеется отличный от других тип определения.

Типы элементов сетки навесной стены

Можно иметь несколько определений для каждого типа элемента. Например, можно
описать деление так, чтобы создать горизонтальную или вертикальную сетку, а можно
описать ячейки таким образом, чтобы они содержали вложенную сетку либо
дверную/оконную сборку. Чтобы облегчить повторное использование, можно
сохранить определения элементов и затем назначать их сеткам, ячейкам, каркасам
или импостам по мере необходимости.

определения элементов принадлежат конкретному стилю. Когда определения
элементов создаются для конкретного стиля навесной стены, эти определения будут
доступны только для навесных стен данного стиля. Например, если заполнение в
виде дверной/оконной сборки определено для определенного стиля навесной стены,
то данное заполнение нельзя будет выбрать при редактировании навесной стены
другого стиля.

1556 | Глава 21 Навесные стены

При создании нового определения элемента, например, новой секции сетки, нового
каркаса, заполнения ячейки или импоста, необходимо определить экранный
компонент для управления визуальным отображением (свойства слоя, цвета и типа
линий) этого элемента отдельно от других элементов. Например, если определено
новое заполнение панели и ей требуется назначить серый цвет бетона, определите
экранный компонент для нового заполнения и назначьте ему серый цвет. Более
подробную информацию об определении экранных компонентов элементов см. в
разделе

Добавление определений элементов навесной стены в качестве компонентов

экранного представления

на стр. 1621. Если экранный компонент для нового элемента

не определен, его отображение управляется экранным компонентом элемента такого
типа по умолчанию. Например, если имеется новое заполнение панели, но для нее
не определен экранный компонент, отображение заполнения панели управляется
компонентом отображения заполнения по умолчанию.

Создание стиля навесной стены

Данная процедура предназначена для создания стиля навесной стены. Стиль можно
создать, используя для этого свойства стиля по умолчанию или копируя имеющийся
стиль. После того, как стиль создан, его свойства можно отредактировать в
соответствии с конкретными задачами. Кроме того, на основе вновь созданного
стиля навесной стены можно создать инструмент навесной стены. Когда используют
инструмент для добавления навесных стен, каждая навесная стена имеет стиль,
присущий данному инструменту.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты" и "Стили навесной стены".

Создание нового стиля навесной стены:

то...

Если требуется создать стиль...

щелкните правой кнопкой на "Сти-
лях навесных стен" и выберите "Со-
здать".

со свойствами по умолчанию,

щелкните правой кнопкой на стиле
навесной стены, который хотите

на основе имеющегося стиля,

скопировать, и выберите "Копиро-
вать". Щелкните правой кнопкой и
выберите "Вставить".

Создание стиля навесной стены | 1557

то...

Если требуется создать стиль...

щелкните правой кнопкой на "Стили
навесных стен" и выберите "Со-

на основе навесной стены, блока
навесных стен или дверной/окон-
ной сборки в чертеже,

здать". Щелкните правой кнопкой
на новом стиле, нажмите "Создать
из", а затем выберите в чертеже на-
весную стену, блок навесных стен
или дверную/оконную сборку.

Если требуется, щелкните правой кнопкой на стиле еще раз, выберите
"Переименовать" и введите новое описательное имя для нового стиля
навесных стен.

Редактирование нового стиля навесной стены.

то...

Если требуется …

см.

Определение делений для сеток

навесной стены

на стр. 1559,

Опреде-

задать определения элементов сти-
ля навесной стены,

ление заполнений для ячеек навес-
ной стены

на стр. 1573,

Определение

каркасов навесной стены

на стр. 1580

Определение импостов навесной

стены

на стр. 1587.

см

Назначение определений элемен-

там навесной стены

на стр. 1594,

На-

назначить определения элементов
стилю навесной стены,

значение деления для сетки навес-
ной стены

на стр. 1595,

Назначение

заполнений для ячеек навесной
стены

на стр. 1596,

Назначение опре-

делений каркасам навесной стены

на стр. 1609 и

Назначение определе-

ний импостам навесной стены

на

стр. 1613.

см.

Добавление определений эле-

ментов навесной стены в качестве

добавить определения элементов
навесной стены в качестве компо-
нентов экранного представления,

компонентов экранного представле-
ния

на стр. 1621.

1558 | Глава 21 Навесные стены

то...

Если требуется …

см.

Задание слоя, цвета и типа линии

стиля навесной стены

на стр. 1622.

задать параметры слоя, цвета и типа
линии для компонентов экранного
представления навесной стены,

см.

Задание штриховки для компо-

нентов стиля навесной стены

на стр.

1623.

задать вид штриховки навесной
стены,

см.

Добавление пользовательской

графики в качестве компонента

добавить пользовательскую графи-
ку в качестве компонентов экранно-

экранного представления навесной
стены

на стр. 1624.

го представления стиля навесной
стены,

см.

Создание секущих плоскостей

для навесной стены

на стр. 1626.

создать индивидуальные секущие
плоскости для стилей навесной
стены,

см.

Задание материалов для стиля

навесной стены

на стр. 1617.

указать материалы для стиля навес-
ной стены,

см.

Присоединение к стилю навес-

ной стены примечаний и файлов

на

стр. 1628.

добавить примечания и файлы к
стилю

Закончив задание свойств стиля навесной стены, нажмите "OK".

Если хотите назначить стиль инструменту навесной стены, перетащите
стиль из Диспетчера стилей в палитру инструментов.

В дальнейшем можно переименовать инструмент и задать для него
другие свойства, как описано в

Создание инструмента навесной стены

на стр. 1550.

Нажмите "ОК".

Определение делений для сеток навесной стены

Деления сетки определяют ориентацию ячеек сетки и импостов, а они, в свою очередь,
определяют тип деления, диктующий количество и размер ячеек.

Определение делений для сеток навесной стены | 1559

ПРИМЕЧАНИЕ

Создание вложенной сетки не подчиняется правилу деления. Чтобы

создать вложенную сетку, следует добавить назначение для ячеек. Более подробную
информацию см. в разделах

Создание вложенной сетки в навесной стене

на стр.

1599 и

Работа с вложенными сетками в навесных стенах

на стр. 1597.

Можно создать несколько определений деления под различными именами, а затем
назначить различные деления для каждой из сеток навесной стены. Несмотря на то,
что создать можно несколько определений, назначить для сетки можно только одно
деление. Можно создать определения делений для конкретного стиля навесной стены,
причем эти определения можно назначать сеткам навесных стен только данного
стиля.

Более подробную информацию о назначении делений конкретной сетке см. в разделе

Назначение деления для сетки навесной стены

на стр. 1595.

Деление сеток навесной стены

Навесная стена состоит из одной или нескольких сеток, играющих роль каркасов
для установки конструктивных элементов в навесную стену. Наверху иерархии сеток
находится первичная сетка, являющаяся также наружной кромкой навесной стены.

Для каждой сетки навесной стены может быть выполнено одно назначение деления,
определяющие, в каком направлении делится сетка - по горизонтали или по
вертикали. Деление определяет также количество ячеек, их размер и расположение.

В пределах первичной сетки можно задать несколько уровней сеток. Такие сетки в
пределах первичной называются вложенными сетками. Элементы, на которые
подразделяются сетки, называются ячейками.

Создание определения деления навесной стены

Данная процедура предназначена для того, чтобы создать деления для сетки навесной
стены.

1560 | Глава 21 Навесные стены

AutoCAD Architecture 2011. Руководство пользователя (глава 21-24) - часть 1
