AutoCAD Architecture 2011. Руководство пользователя (глава 11-16)

Система экранных
представлений

В AutoCAD Architecture система экранных представлений управляет отображением AD-объектов на
выбранном видовом экране. Определяя в видовом экране конфигурацию экранного представления
и направление просмотра объектов, можно создавать различные архитектурные представления.

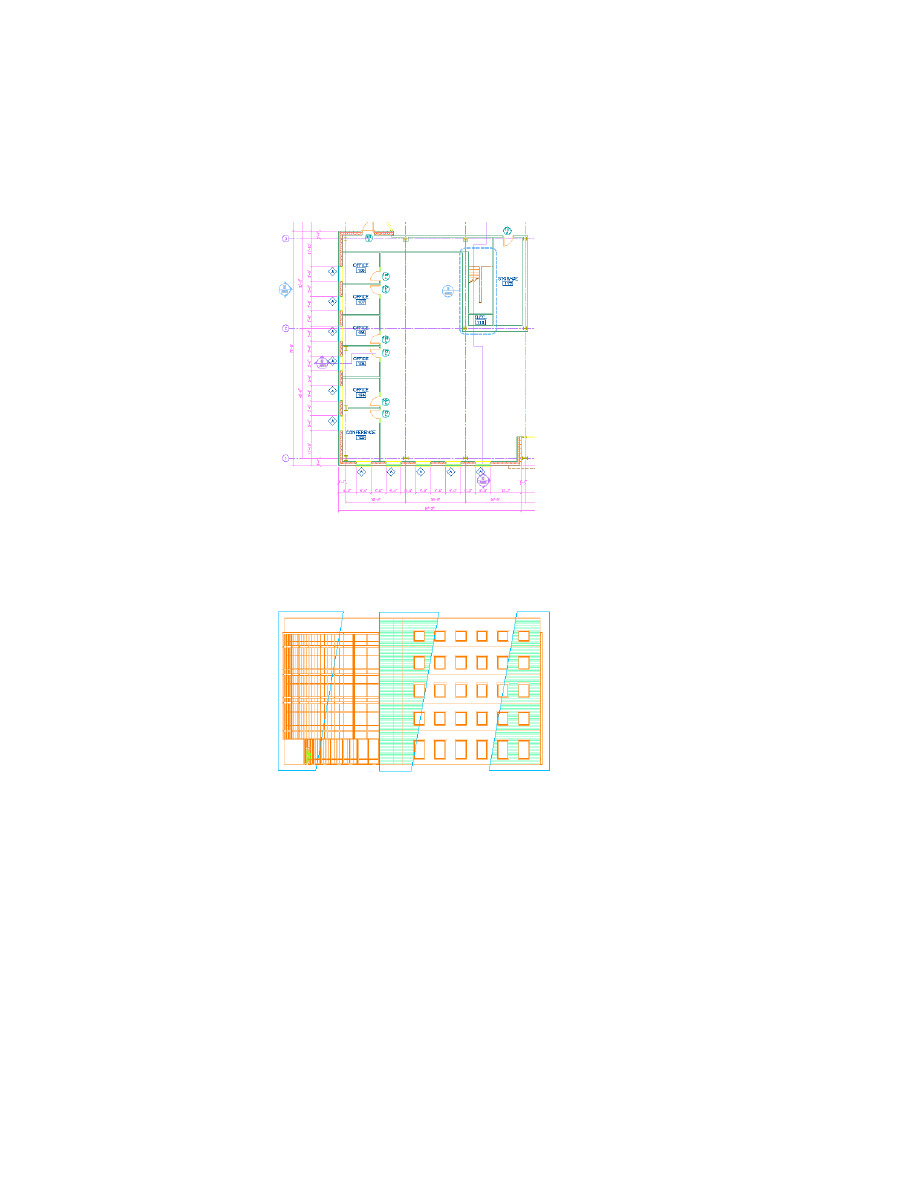

Система экранных представлений позволяет создавать планы полов, отраженные планы, фасады, 3D
модели или схематические экранные представления без перерисовки объектов.

Введение в систему экранных представлений

Система экранных представлений в AutoCAD Architecture разработана так, чтобы
создавать архитектурный объект приходилось только один раз. Внешний вид этого
объекта изменяется автоматически в соответствии с требованиями к отображению
различных типов чертежей, направлений взгляда или уровней детализации.

Графические свойства и экранные компоненты

Отображение объектов в зависимости от вида в AutoCAD Architecture возможно
благодаря иерархической системе экранных параметров (видимости, слоев, цвета, типа
линий и т. д.) для отдельных экранных компонентов всех типов архитектурных объектов
в любых сценариях просмотра.

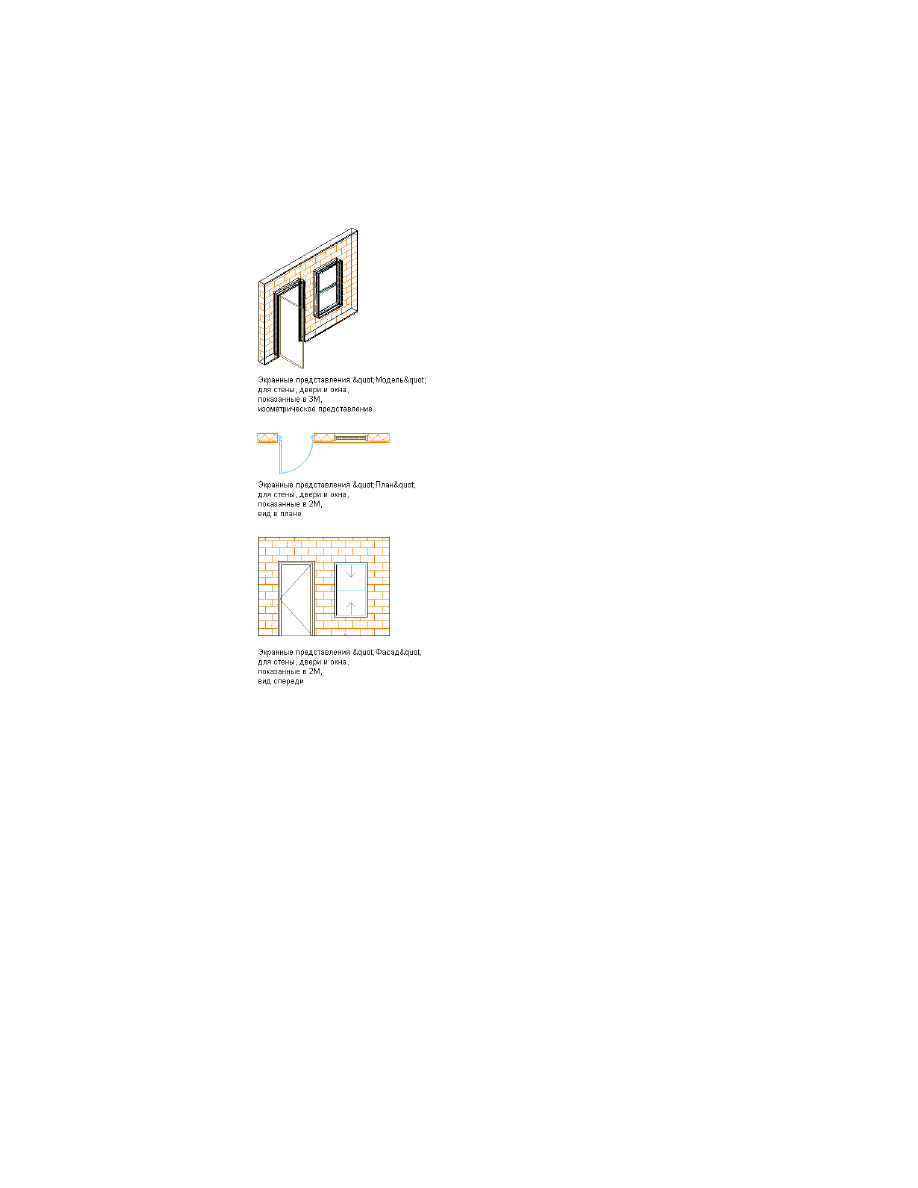

Например, объект двери по умолчанию имеет 5 экранных компонентов: "Дверная
панель", "Коробка", "Притворный брус", "Направление открывания" и "Остекление".
(Многие экранные компоненты непосредственно соответствуют физическим
компонентам объекта, а некоторые, например "Направление открывания", такого
соответствия не имеют.) Для каждого из этих графических компонентов параметры
чертежа по умолчанию задают соответствующие графические свойства для типа
чертежа. Для дверей параметры по умолчанию определяют, что компонент
"Направление открывания" является видимым в видах сверху и видах фасада, но
невидим в 3D видах.

847

Переопределения

Параметры чертежа по умолчанию для определенного типа объекта применяются
ко всем таким объектам в чертеже, за исключением объектов с действующими
переопределениями. Например, можно изменить параметр для всех дверей
определенного стиля (переопределение стиля) или для отдельной двери
(переопределение объекта).

Определение и изменение экранных параметров по умолчанию

Администратор САПР должен тщательно изучить темы в разделах

Структура системы

экранных представлений

на стр. 857 и

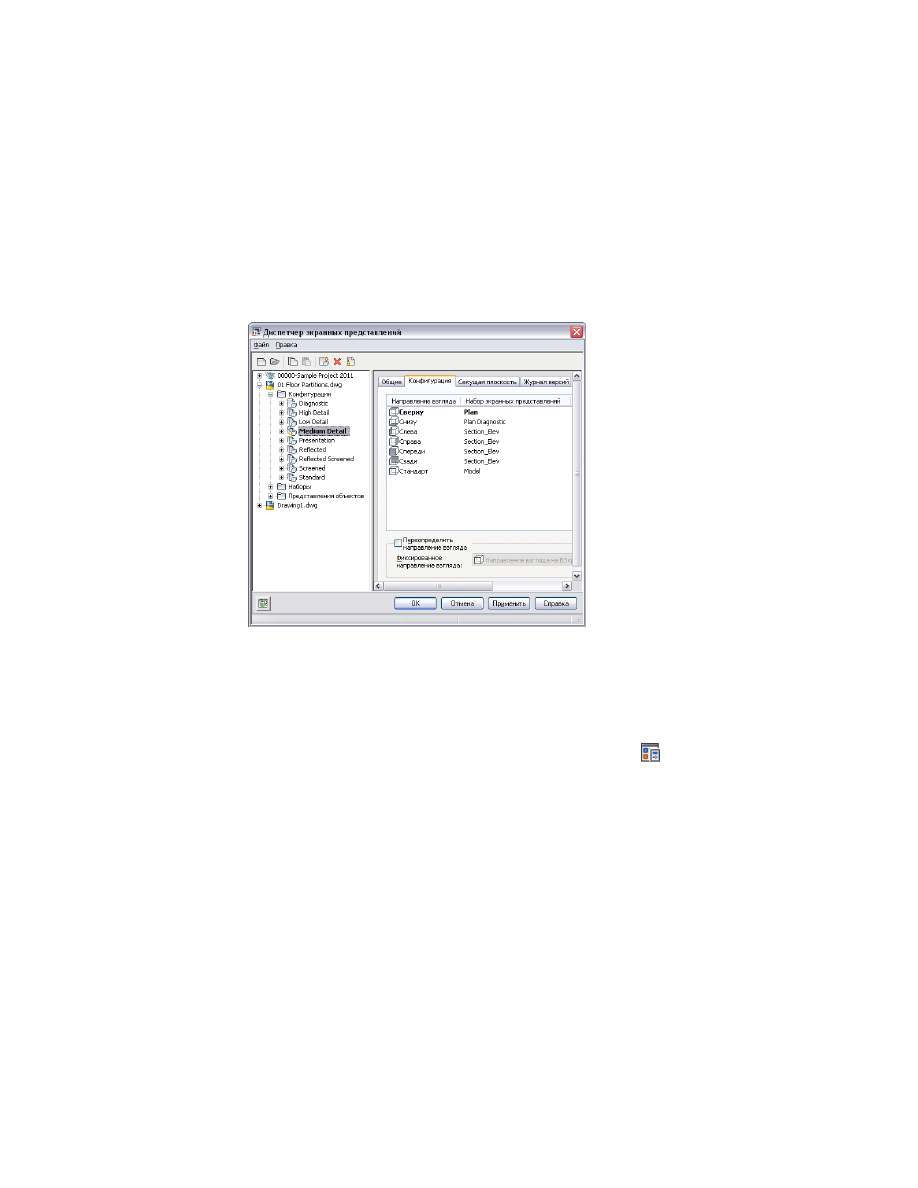

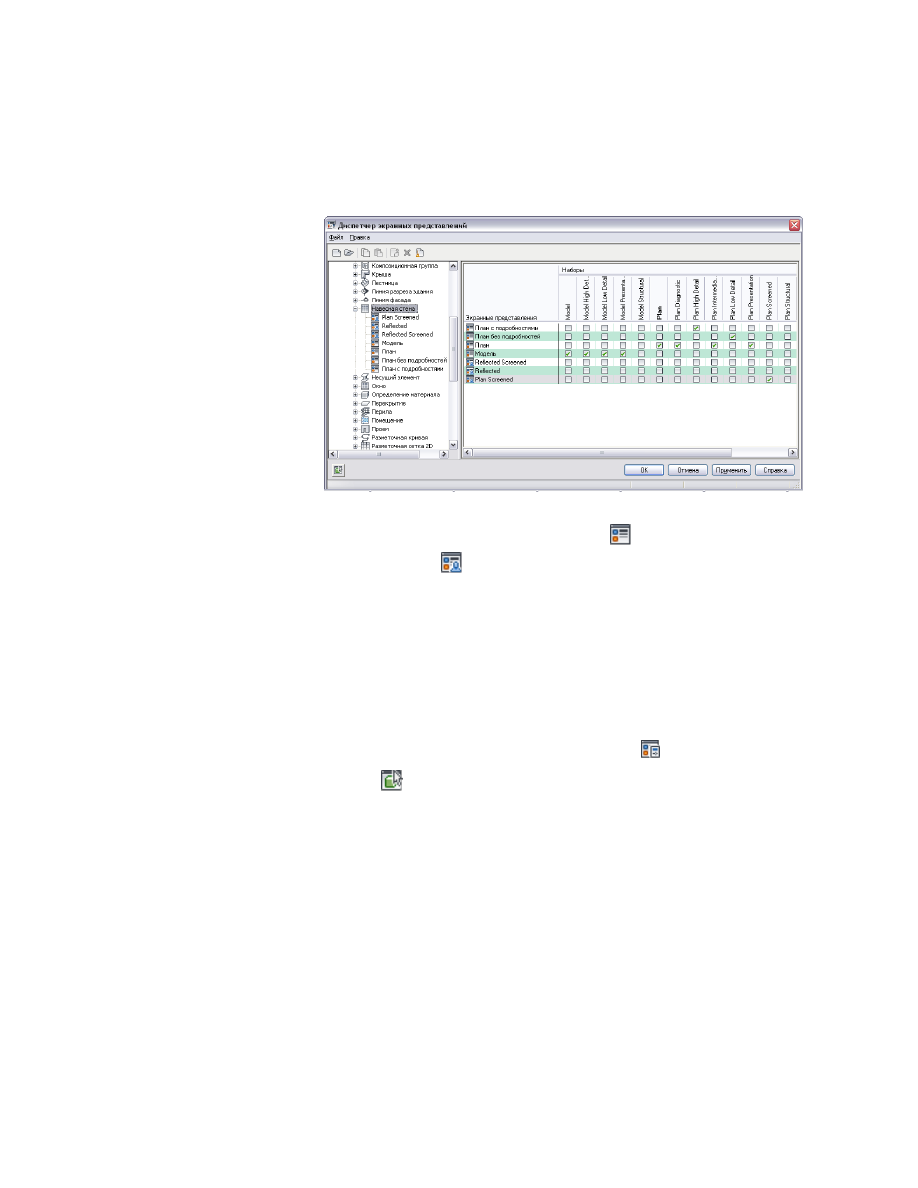

Диспетчер экранных представлений

на стр.

870. Это даст возможность правильно организовать параметры по умолчанию и
изменять их при необходимости для реализации собственных стандартов
отображения. Но любой пользователь может быстро изменить внешний вид объекта
в отдельном виде, изменив значения на вкладке "Отображение" палитры свойств.

ПРИМЕЧАНИЕ

Для скрытия вкладки "Отображение" (или показа, если она скрыта),

введите в командной строке команду: AecChangeDisplayTabStatus.

Вкладка "Отображение" при выбранном экранном компоненте

Для изменения отображения с помощью этой вкладки щелкните

("Выбрать

компоненты"), выберите экранный компонент объекта (например штриховку или
контур), затем выберите или задайте новое значение графического свойства, которое
нужно изменить (например цвет, видимость или вес линий).

Результат сразу же отображается в области рисования для текущего экранного
представления и применяется к другим экранным представлениям с таким же
компонентом. Можно также применить переопределения стиля или объекта, изменив

848 | Глава 11 Система экранных представлений

значение "Управление отображением". Подробные инструкции см. в

Использование

палитры свойств для изменения графических свойств

на стр. 849.

Использование палитры свойств для изменения
графических свойств

Вкладку "Отображение" палитры свойств можно использовать для изменения
настроек графических свойств выбранного объекта в текущем экранном
представлении. Можно изменить настройки свойств, применяемых к объекту в целом
(например, "Высота секущей плоскости"), а также настройки для отдельных экранных
компонентов объекта (например, "Цвет", "Слой" и "Тип линии" компонента
штриховки).

Можно также указать, к каким объектам будут применяться внесённые изменения:

■

все объекты выбранного типа (чертежа по умолчанию);

■

все объекты того же стиля, что и объект, к которому принадлежит компонент
(переопределение стиля);

■

только выбранный объект (переопределение объекта).

Можно также применить изменения к другим экранным представлениям,
использующим такой же экранный компонент для отображения выбранного объекта.

ПРИМЕЧАНИЕ

Для скрытия вкладки "Отображение" (или показа, если она скрыта),

введите в командной строке команду: AecChangeDisplayTabStatus.

Если требуется, откройте палитру свойств с помощью одного из
следующих способов:

■

Щелкните вкладку "Главная"

➤

панель

"Создание"

➤

раскрывающийся список "Инструменты"

➤

"Свойства"

■

Нажмите

CTRL

+1.

■

Выберите объект на чертеже, щелкните правой кнопкой мыши и
выберите "Свойства".

■

Дважды щелкните на объекте в чертеже.

Перейдите на вкладку "Отображение" палитры свойств.

Использование палитры свойств для изменения графических свойств | 849

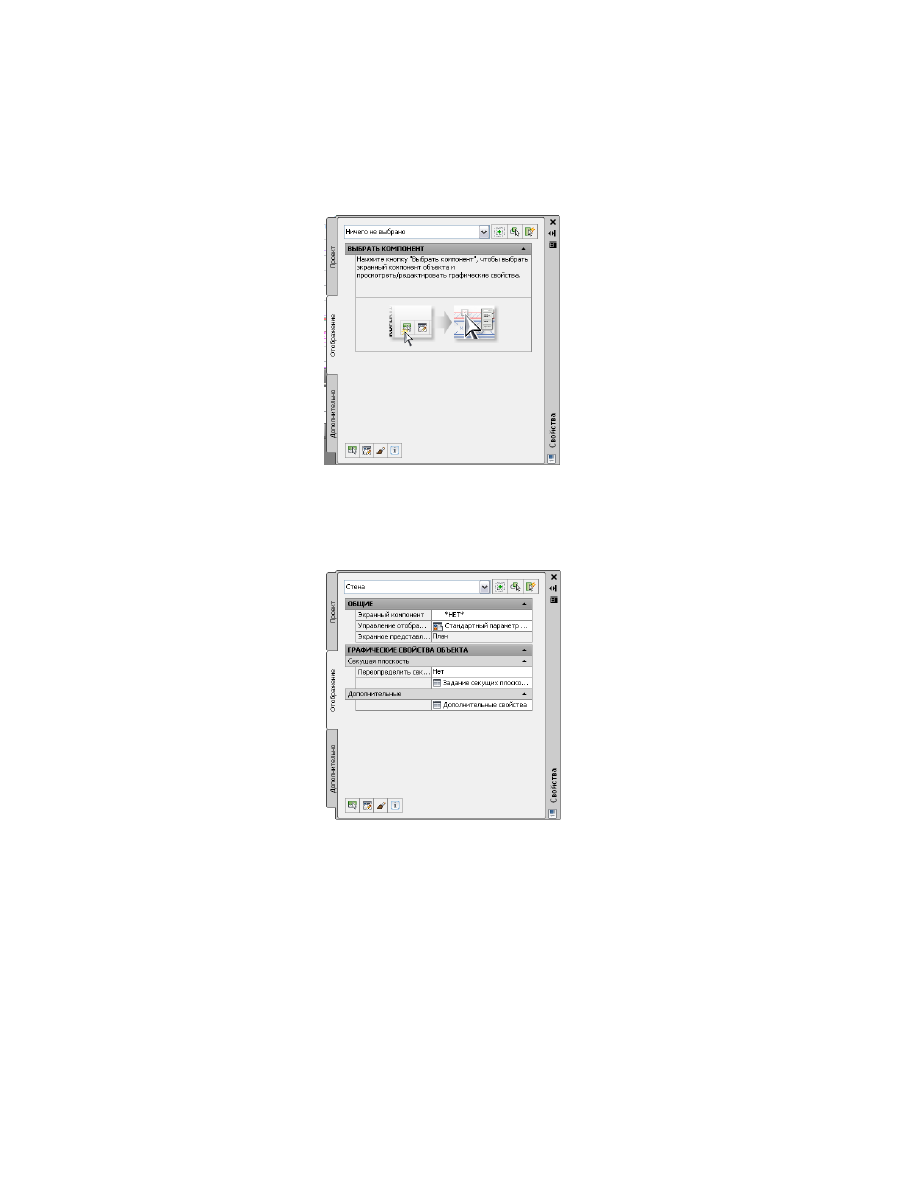

Вкладка "Отображение", когда объекты не выбраны

Выберите на чертеже какой-либо объект. Обратите внимание, что
текущее экранное представление определяется на вкладке
"Отображение" в категории "Общие".

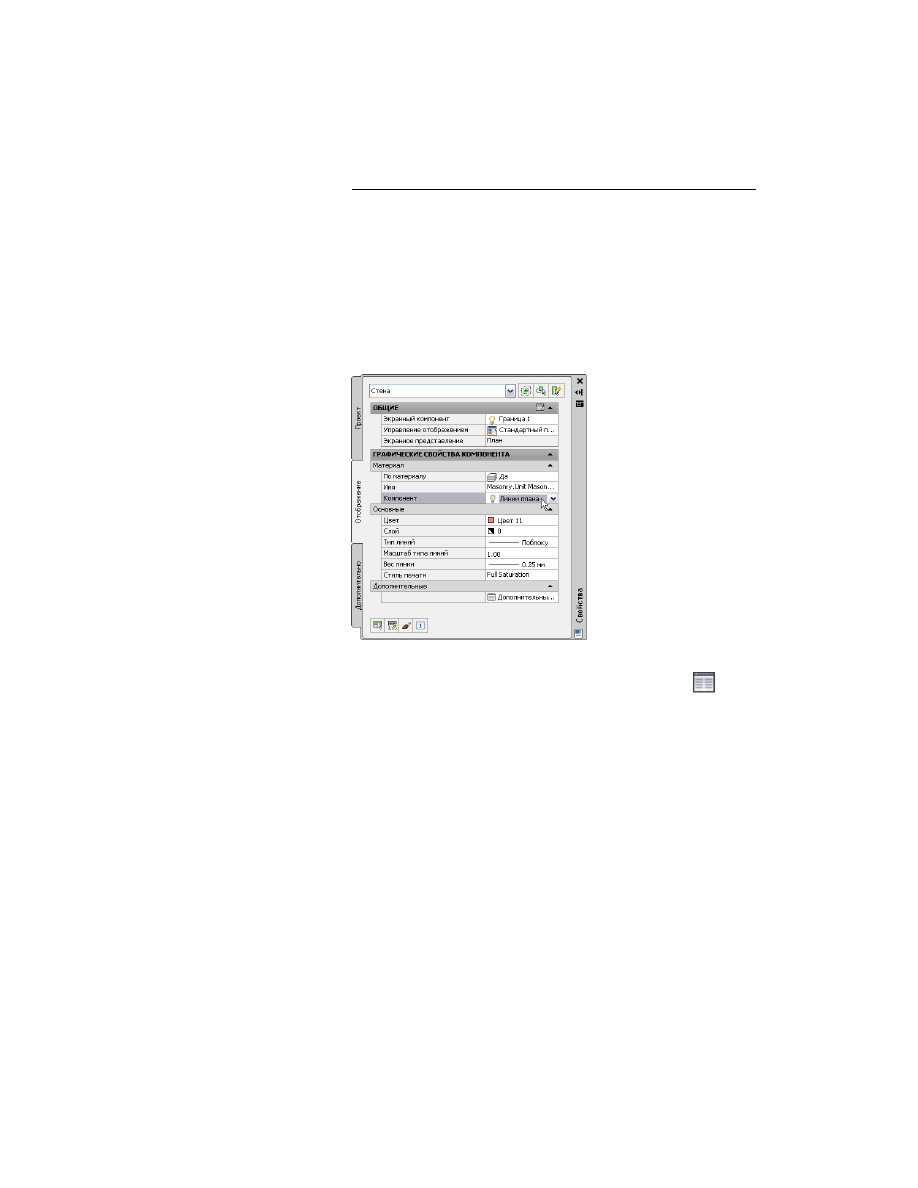

Вкладка "Отображение" при выбранном одном объекте

В категории "Общие" для настройки "Управление отображением"
выберите уровень, на котором требуется применить внесённые

850 | Глава 11 Система экранных представлений

изменения в соответствии с описанием, приведенным в следующей
таблице

Изменения будут применены к...

Если значение парамет-
ра "Управление отобра-
жением"...

всем объектам такого же типа, у которых нет
действующих переопределений (например,
ко всем дверям в чертеже).

Стандартный параметр
чертежа

всем объектам с указанным стилем, для кото-
рых нет действующих переопределений. Это

<тип объекта>Стиль:<имя
стиля> (например, Стиль

называется переопределением стиля, кото-

дверей: Навесная - Одно-
польная)

рое имеет приоритет перед стандартными
параметрами чертежа.

только к выбранному объекту. Это называется
переопределением объекта, которое имеет

Этот объект

приоритет перед стандартными параметрами
чертежа или параметрами стилей.

Выполните одну из следующих операций:

то …

Если требуется...

перейдите к этапу 6.

изменить одну или не-
сколько настроек графиче-
ских свойств для экранно-
го компонента определён-
ного объекта (или изме-
нить настройку видимости
для нескольких компонен-
тов),

для компонента "Отображение" выберите
*НЕТ*, затем в категории "Графические свой-

просмотреть или изме-
нить графические свой-

ства объекта" измените значение или нажми-

ства, применяемые ко

те кнопку электронной таблицы

, чтобы

всему объекту на уровне,
который в текущий мо-

изменить свойство или набор требуемых

мент задан значением па-

свойств. Свойства, показанные в этой катего-

раметра "Управление
отображением",

рии, зависят от типа выбранного объекта.
Более подробную информацию об изменении
графических свойств для конкретного типа

Использование палитры свойств для изменения графических свойств | 851

то …

Если требуется...

объектов см. в соответствующих разделах
"Справки", например "Стены" или "Двери". В
каждом из этих разделов содержатся подраз-
делы для всех категорий графических
свойств. Например, инструкции по измене-
нию параметров на вкладке "Прочие" для
объекта стены см. в разделе

Определение

отображения других характеристик стены

на

стр. 1340.

Чтобы изменить один или несколько параметров графических свойств
для экранного компонента отдельного объекта, сначала воспользуйтесь
одним из следующих способов выбора:

■

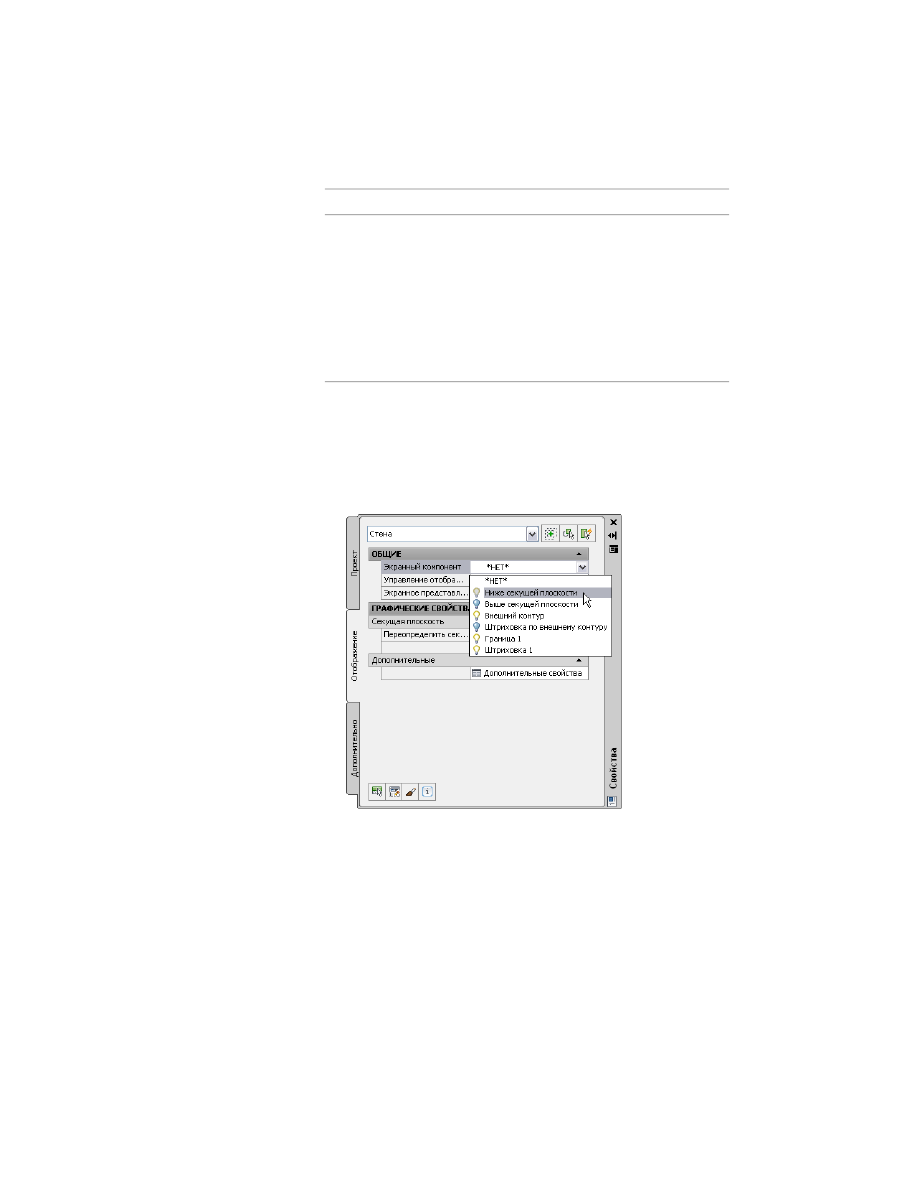

Если объект уже выбран, в категории "Общие" на вкладке
"Отображение" выберите компонент из раскрывающегося списка
"Экранный компонент".

Цвет значка лампочки, предшествующего имени каждого
компонента, показывает, является ли компонент видимым (желтый)
или невидимым (синий) в текущем экранном представлении. Когда
список открыт, можно щелкнуть один или несколько из этих
значков, чтобы изменить настройку видимости для связанных
компонентов. Внесённые изменения вступают в действие в чертеже
при закрытии раскрывающегося списка щелчком на имени

852 | Глава 11 Система экранных представлений

компонента, нажатии клавиши

ENTER

или по щелчку где-нибудь

вне списка. При нажатии клавиши

ESC

список закрывается, и все

изменения настроек видимости, внесенные в открытый список,
отменяются.

СОВЕТ

Штриховка может закрывать другие компоненты, которые

могут быть непреднамеренно выбраны по щелчку на штриховке
в области чертежа. По этой причине раскрывающийся список
является предпочтительным способом выбора компонентов
сплошной штриховки. Обратите также внимание, что
раскрывающийся список содержит только компоненты, внешний
вид которых управляется экранной системой. Если щелкнуть в
области чертежа, может быть выбран объект или компонент, чьё
отображение невозможно изменить с помощью вкладки
"Отображение" (например, МВ-блоки, пользовательские блоки,
объекты AutoCAD и другие объекты). В таких случаях сообщение
об ошибке позволяет идентифицировать причину недопустимого
выбора.

■

Если объект не выбран, в нижней части вкладки "Отображение"

нажмите

, а затем выберите экранный компонент в области

рисования.

■

Независимо от того, выбран объект или нет, можно щелкнуть
правой кнопкой мыши в области чертежа, выбрать в контекстном
меню команду "Выбрать компонент", а затем щелкнуть экранный
компонент, который требуется изменить.

Использование палитры свойств для изменения графических свойств | 853

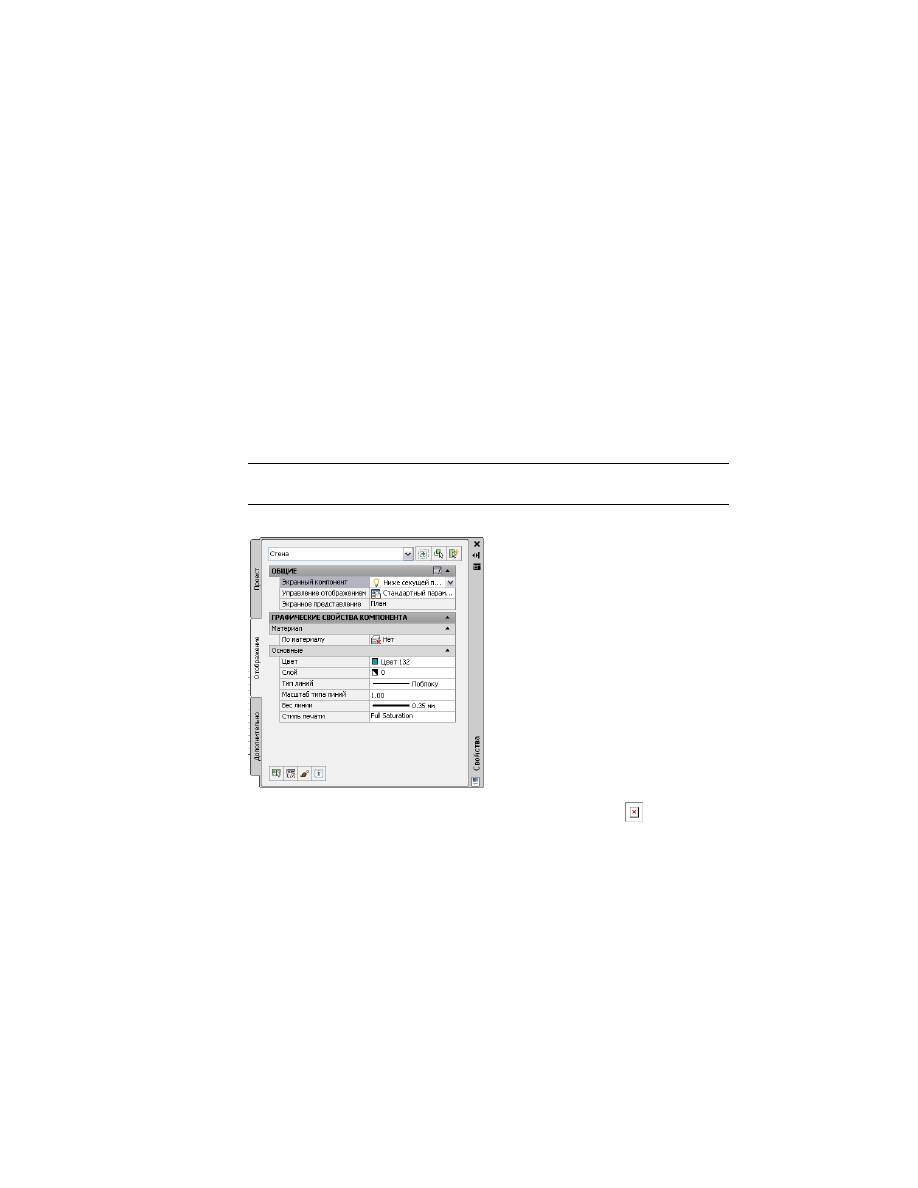

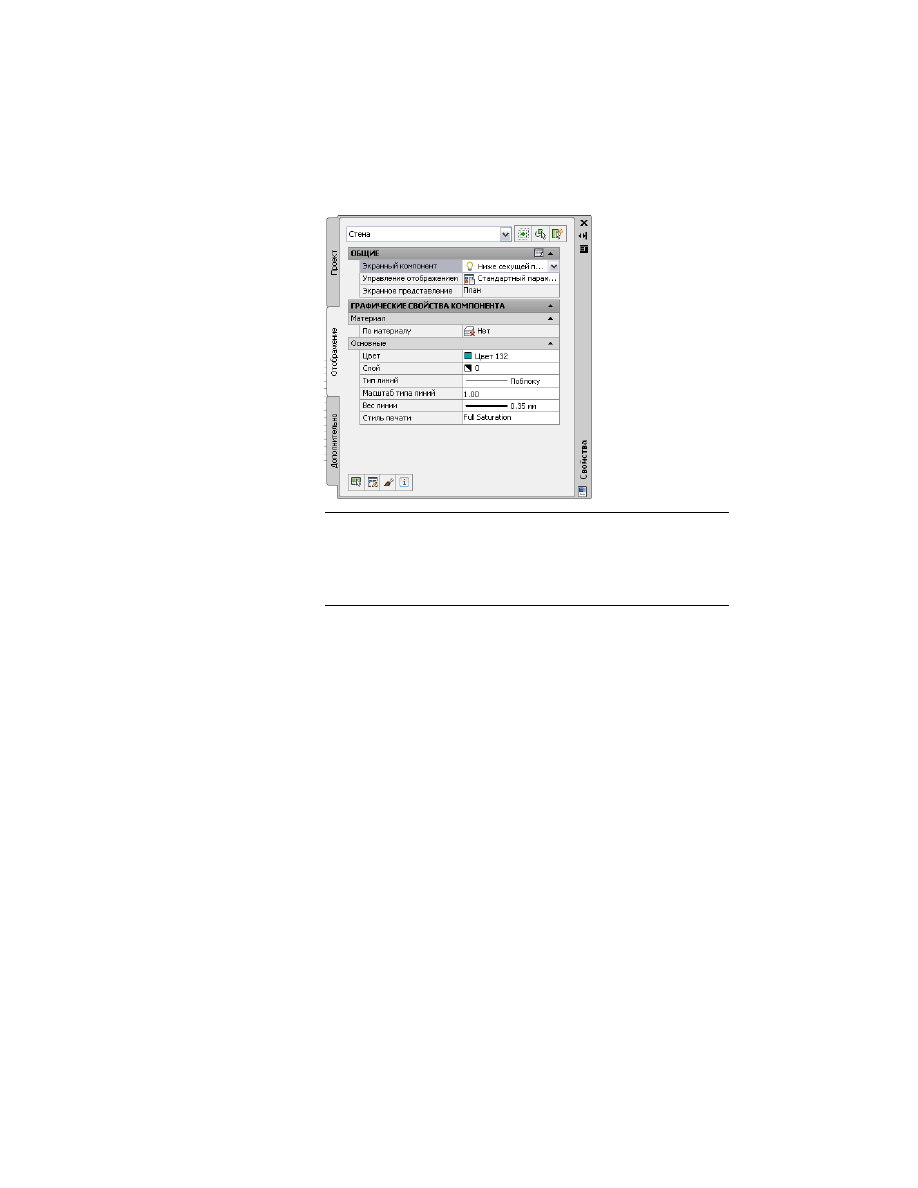

Вкладка "Отображение" с выбранным экранным компонентом объекта

ПРИМЕЧАНИЕ

Параметры свойства, показанные на вкладке

"Отображение" для выбранного компонента, определяются системой
экранного представления. В большинстве случаев эти параметры не
будут совпадать с параметрами связанных слоев (заданных по
умолчанию или переопределенных) в Диспетчере свойств слоев.

Введите или выберите новое значение для графических свойств, которые
требуется изменить. Результат изменений сразу же можно видеть в
области рисования. Следует помнить, что свойства на вкладке
"Отображение" изменяются в зависимости от выбранного объекта и
компонента. Большинство этих отличий очевидно. Более подробную
информацию об изменении графических свойств для конкретного типа
объектов см. в соответствующих разделах "Справки", например "Стены"
или "Двери". В каждом из этих разделов содержатся подразделы для
применимых категорий графических свойств. Например, раздел "Стены"
содержит отдельные подразделы для

Задание слоя, цвета и типа линии

стены

на стр. 1334 и

Задание штриховки для компонентов стены

на стр.

1335.

854 | Глава 11 Система экранных представлений

ПРИМЕЧАНИЕ

Если параметру "По материалу" присвоено значение

"Да", изменения применяются ко всем объектам с экранными
компонентами, управляемыми определением материала, заданным
в свойстве "Имя", независимо от значения в поле "Управление
отображением". Это называется переопределением определения
материала. Когда значение параметра "По материалу" равно "Да",
открыт доступ к раскрывающемуся списку экранных компонентов
материалов и можно изменить настройки их видимости, используя
те же методы, которые описаны для экранных компонентов на
предыдущем шаге.

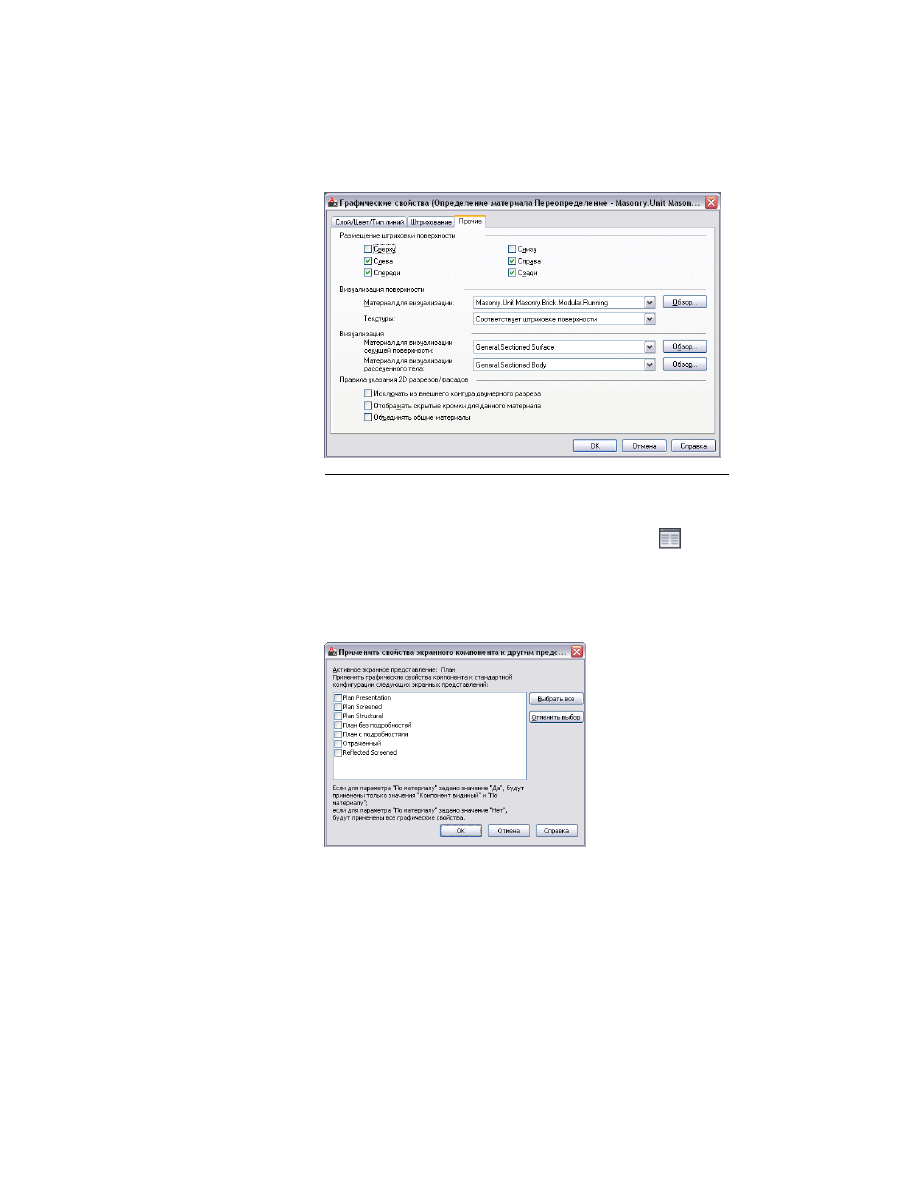

В этом случае на вкладке "Отображение" появляется категория

"Дополнительно" с кнопкой "Дополнительные свойства" (

открывающей диалоговое окно, в котором можно просмотреть и
изменить графические свойства, связанные с определением
материала, например размещение штриховки поверхности и
визуализацию поверхности (см. рисунок ниже). Подробные инструкции
см. в

Создание и редактирование определений материалов

на стр.

983.

Вкладка "Прочие" для переопределения определения материала

Использование палитры свойств для изменения графических свойств | 855

Если требуется применить изменения к другим экранным
представлениям на том же уровне, указанном значением в поле

"Управление отображением", щелкните на значке таблицы

в строке

заголовка категории "Общие". (Обратите внимание, что значок таблицы
доступен только при выборе экранного компонента, а таблица содержит
только экранные представления, применимые к данному компоненту.)

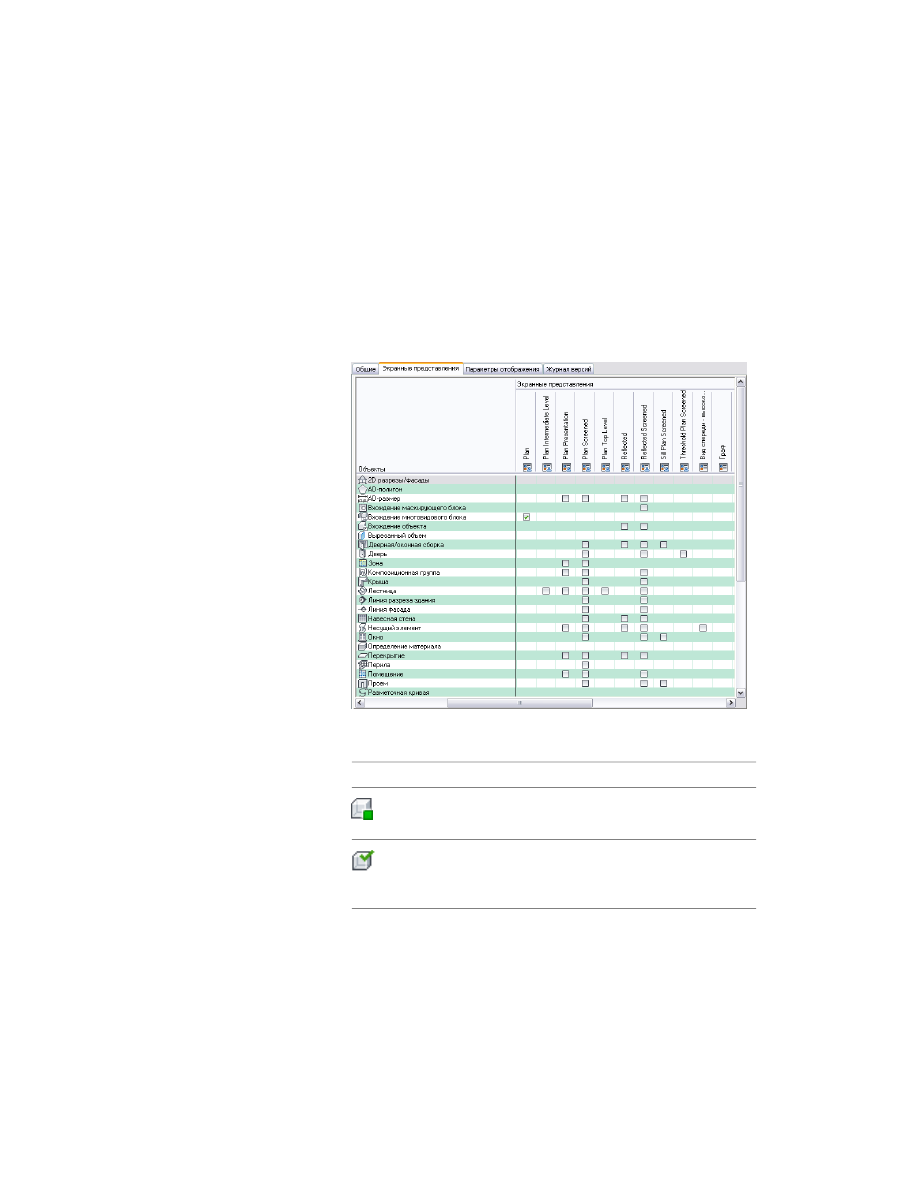

Таблица для применения изменений к другим экранным представлениям

Выберите в таблице экранные представления, к которым требуется
применить изменения, и нажмите "ОК".

856 | Глава 11 Система экранных представлений

ПРИМЕЧАНИЕ

Если параметру "По материалу" присвоено значение

"Да", к выбранным экранным представлениям будет применен только
этот параметр и параметр "Компонент видимый". Если параметру "По
материалу" присвоено значение "Нет", к выбранным экранным
представлениям будут применяться все параметры графических
свойств компонента.

Структура системы экранных представлений

Система экранных представлений в проекте используется для управления
графическими свойствами и назначения объектам определенных видов. Для экранных
представлений также можно создавать новые группы.

Элементы системы экранных представлений

Система экранных представлений содержит три основных элемента:

■

Экранное представление: используется для управления отображением отдельных
объектов, таких как двери или стены.

■

Набор экранных представлений: группа экранных представлений объектов.

■

Конфигурация экранного представления: совокупность наборов экранных
представлений (ЭП), назначенных отдельным направлениям взгляда

Данные три элемента образуют иерархическую структуру: каждая конфигурация ЭП
содержит некоторое количество наборов ЭП, каждый набор ЭП содержит некоторое
количество ЭП. Чтобы воспользоваться конфигурацией ЭП, ее необходимо назначить
видовому экрану. Объекты в видовом экране в таком случае используют графические
свойства, определенные в конфигурации ЭП.

Стандартные конфигурации ЭП в шаблонах

Различные конфигурации ЭП используются для различных задач, например, для
эскизов и печати. Также можно использовать различные конфигурации ЭП для
различных типов чертежей, таких как планы пола, 3D модели и фасады.

В AutoCAD Architecture имеются шаблоны с заданными конфигурациями ЭП, которые
применяются к видовым экранам. Такие конфигурации ЭП созданы для типовых
архитектурных задач и типов чертежей. Можно просто использовать конфигурации
и видовые экраны, включенные в шаблоны, а можно изменить настройки системы
экранных представлений в соответствии с требованиями, принятыми в конкретной
организации. Если требуется создать собственные конфигурации ЭП, можно начать

Структура системы экранных представлений | 857

чертеж с нуля или создать конфигурацию на основе шаблона, не содержащего
заданные конфигурации ЭП.

Материалы и система экранных представлений

Определение материала представляет собой группу параметров графических свойств
реальных материалов, таких как стекло, кирпич или дерево. Параметры определяют
способ представления компонентов с присвоенными материалами в каждом виде.

Функция материалов совместно с системой экранных представлений упрощает
процесс адаптации отображения чертежей. Вместо определения отдельных свойств
объекта можно управлять отображением объектов в соответствии с материалами,
присвоенными физическим компонентам объектов.

Например, можно присвоить всем компонентам стен в качестве материала кирпич.
Графические свойства кирпича адаптированы таким образом, чтобы создать
впечатление обычной стены из кирпича. Присвоив стенам тип материала, можно
избежать дополнительной настройки графических свойств для каждой стены,
выполненной из кирпича. Кроме того, если во время работы над проектом материалы
изменятся, можно присвоить компонентам новые материалы.

Компоненты стен с назначенными материалами кирпича и бетона

Примеры стилей, содержащих компоненты с предварительно присвоенными
материалами, содержатся в каталогах AutoCAD Architecture. Такие материалы можно
использовать в чертежах, также можно изменять или создавать пользовательские
материалы. Более подробные сведения см. в

Создание и редактирование определений

материалов

на стр. 983.

Параметры отображения внешних ссылок

Изменить параметры отображения внешней ссылки нельзя, можно только повторно
определить внешнюю ссылку в главном чертеже. Можно выполнить необходимые
изменения в Диспетчере экранных представлений, но при сохранении внешней

858 | Глава 11 Система экранных представлений

ссылки и закрытии главного чертежа такие изменения не сохраняются. Чтобы
изменить параметры отображения внешних ссылок, нужно открыть файл внешней
ссылки, выполнить необходимые изменения и сохранить его. Затем, чтобы обновить
отображение внешней ссылки, нужно ее перезагрузить.

Экранные представления

Экранное представление определяет порядок прорисовки компонентов, образующих
чертеж. В традиционных программах CAD и ручном черчении, отдельный объект,
например дверь, как правило, рисуется несколько раз в различных видах. В этих
видах каждая копия двери представляет собой отдельный набор линий. В AutoCAD
Architecture можно создавать объекты, способ отображения которых изменяется в
зависимости от используемого экранного представления.

Экранные компоненты AD-объектов

Большинство AD-объектов состоят из индивидуальных компонентов. Например,
дверь состоит из следующих компонентов: дверное полотно, коробка, притворный
брус, направление открывания, остекление и порог. В состав компонентов двери
также могут входить горбыльки.

Каждый компонент объекта обладает физическими и графическими свойствами,
помогающими определять экранное представление объекта.

■

Физические свойства объекта управляют длиной, высотой, формой и
расположением объекта на чертеже.

■

Графические свойства управляют видимостью (вкл./откл.), слоями, цветом и
типом линий.

Как правило, во время создания объекта пользователи задают его физические
свойства. Например, определение размера двери и ее местоположение в стене. Можно
управлять графическими свойствами экранного представления объектов. Для одного
объекта можно задать несколько экранных представлений.

Экранные представления и направления взгляда

Экранное представление не зависит от направления взгляда, хотя обычно оно
создается в учетом направления взгляда.

Экранные представления | 859

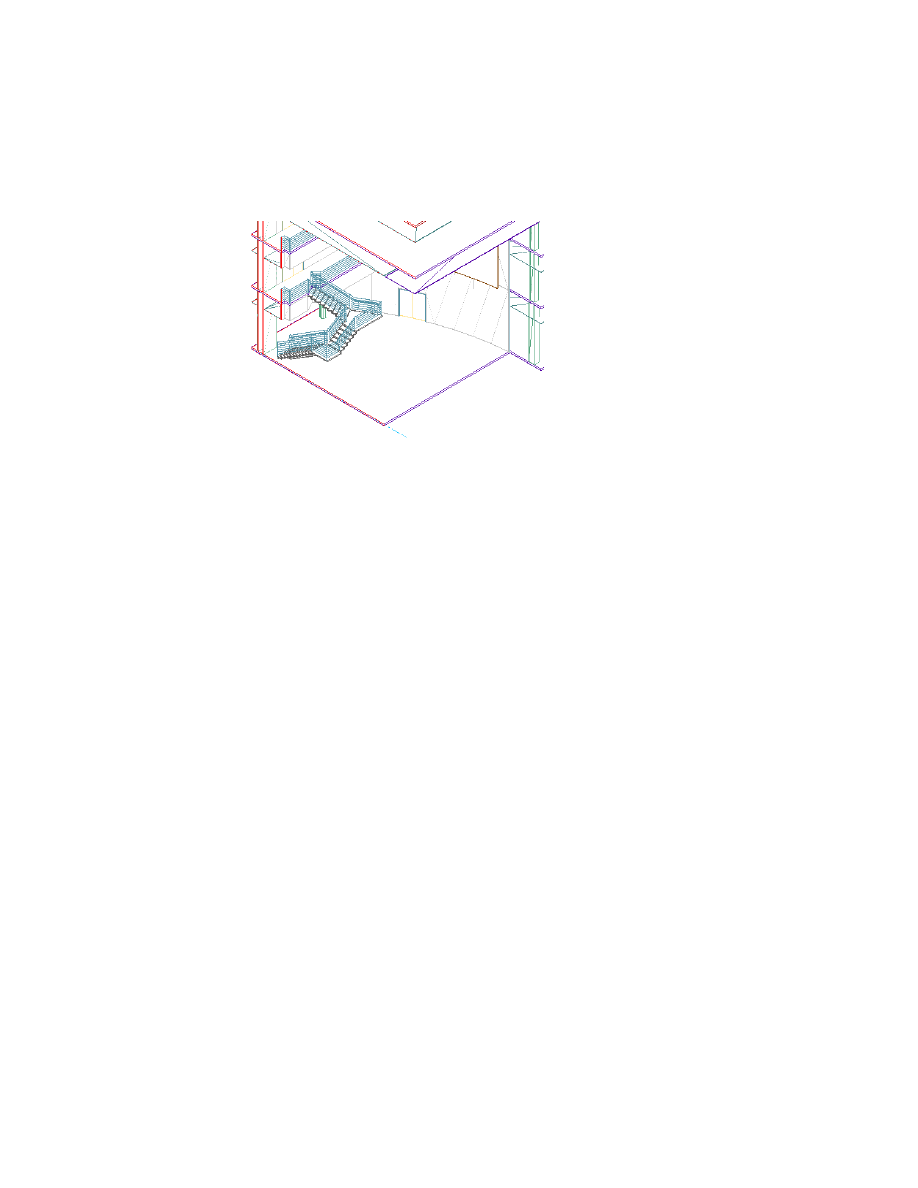

Отображаемые с различными направлениями взгляда объекты, использующие различные
экранные представления

Почему большинству объектов присвоено несколько экранных
представлений?

Всем объектам присвоены заранее определенные экранные представления.
Большинству объектов присвоены "Экранное представление плана","ЭП модели" и
"Отраженное ЭП", так как они наиболее часто используются в проектировании.
Некоторые объекты, такие как камеры и ссылочные АD-объекты, имеют только
"Общее экранное представление", так как представление таких объектов не изменяется
при изменении направления взгляда.

В зависимости от потребности в различных типах чертежа отдельные объекты могут
прорисовываться различными способами. Например, в "Экранном представлении
плана" двери прорисовываются компоненты дверной панели, коробки, притворного
бруса и направления открытия. В "Условном экранном представлении" двери

860 | Глава 11 Система экранных представлений

прорисовываются компоненты дверной панели, коробки и направления открытия.
И хотя в обоих экранных представлениях прорисовывается панель двери, в каждом
представлении это делается по-разному. В "ЭП плана" дверная панель рисуется в
виде прямоугольника, а в "Условном" - в виде отдельной линии.

"Экранное представление плана" и "Условное экранное
представление" двери

"Экранное представление плана" соответствует двумерному (2D) представлению,
компоненты отображаются как вид на план (сверху). "Условное экранное
представление" соответствует 2D представлению, когда в виде на план требуется
ограниченное количество деталей. Например, "Условное экранное представление"
используется для конфигураций ЭП, предназначенных для печати с малым
масштабом, где детали объектов могут быть не различимы.

Стандартные экранные представления

Объектам присвоены экранные представления, имена этих представлений созданы
на основе методов, необходимых для представления объекта. Экранные представления
могут включать различные компоненты объекта или дополнительные параметры
отображения.

Например, графические свойства лестниц в "Экранном представлении плана"
включают параметры для обозначения разрывов и другие символы лестниц.
Обозначения разрывов появляются только в 2D чертежах (вид сверху), другие
графические представления, такие как "Модель" и "Фасад" не содержат параметров
обозначений разрывов. Аналогично этому объекты, в которых нет обозначений
разрывов, не имеют параметров разрывов при отображении в "Экранном
представлении плана".

Экранные представления | 861

"Экранное представление плана" для лестниц включает
параметры для обозначений разрывов

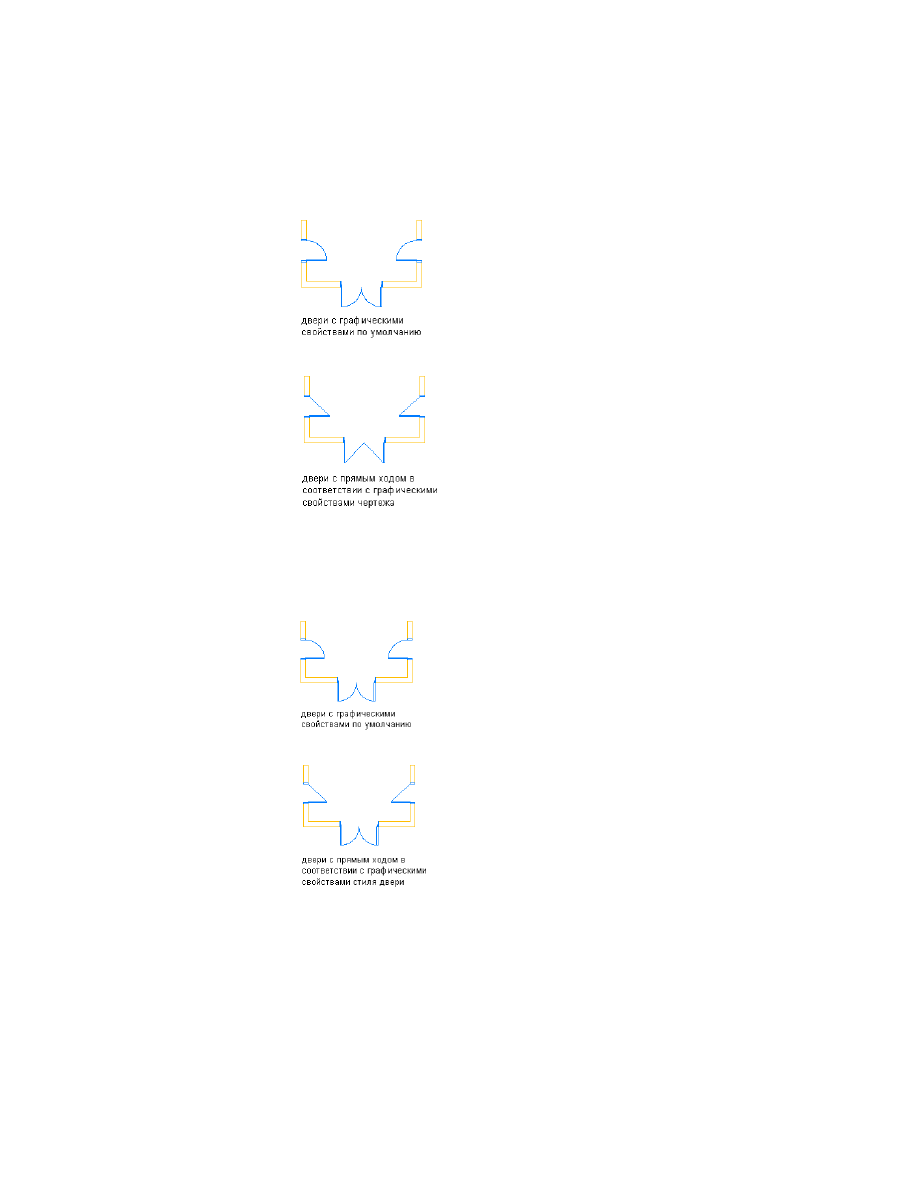

Настройка отображения объектов

Если для управления отображением не используются материалы, можно настроить
внешний вид объекта с помощью изменения графических свойств экранного
представления. Например, в "Экранном представлении плана" можно отключить
направление открывания двери; можно задать прямое открытие или открытие по
дуге; задать процент открытия; или изменить слой, цвет и тип линий открытия.

Чтобы изменить отображение объекта, следует определить порядок применения
изменений к копии объекта в чертеже. Это выполняется с помощью задания
источника графических свойств для выбранного экранного представления.

■

Чтобы применить изменения к стандартным графическим свойствам объекта,
необходимо настроить параметры чертежа по умолчанию. Изменения влияют
на все копии объекта в чертеже.

862 | Глава 11 Система экранных представлений

■

Чтобы применить изменения только к выбранному объекту, следует
переопределить параметры чертежа по умолчанию или графические свойства
стиля для графических свойств объекта.

Графические свойства объекта применяются исключительно к данному объекту

Объекты используют графические свойства по умолчанию до тех пор, пока эти
свойства не будут переопределены графическими свойствами стиля объекта или
графическими свойствами отдельного объекта. Как правило, настройка экранных
свойств стилей объектов выполняется так, чтобы отображение различных типов
одного и того же объекта было неизменным на всем чертеже. Чтобы добиться
определенных результатов, возможно потребуется переопределить графические
свойства стиля отдельного объекта.

Наборы ЭП

Наборы ЭП представляют собой совокупность экранных представлений объекта.
Набор экранных представлений определяет, какие объекты будут видимыми, и как
объекты, например стеновые блоки, которые содержат двери и окна, будут
отображаться в различных видах.

Экранные представления включены в наборы ЭП

Обычно набор ЭП содержит экранные представления, подходящие для определенных
задач или типов чертежей. Например, набор "Отраженных представлений" содержит
экранные представления для объектов, которые, как правило, включаются в

864 | Глава 11 Система экранных представлений

отраженный план потолка. Набор ЭП использует "Отраженное экранное
представление" для большинства таких объектов, а "Экранное представление плана"
используется для других объектов, например для несущих элементов, которые имеют
одинаковый вид как в плане, так и при отражении.

Набор ЭП может содержать более одного экранного представления для объекта.
Например, набор ЭП для печати плана пола может включать "ЭП плана" и "ЭП плана
порогов" для дверей.

■

"Экранное представление плана" содержит компоненты дверной панели, коробки,
притворного бруса и направления открывания.

■

"Экранное представление плана порогов" включает компоненты внутренних и
внешних порогов двери.

Для отображения двери "ЭП плана" и "ЭП плана порогов" используются по отдельности
или совместно

Если набор экранных представлений не содержит экранного представления для
объекта, то такой объект не отображается при использовании набора ЭП. Например,
набор ЭП для отраженного плана потолка не требует представлений перил, поэтому
обычно перила не отображаются на этих чертежах.

Наборы ЭП и направление взгляда

Набор ЭП не зависит от направления взгляда, хотя оно обычно учитывается при
создании набора. Например, набор "Отраженных экранных представлений"
предназначен для отображения объектов на отраженном плане потолка в виде сверху.

Аналогично этому, набор "ЭП плана" может содержать "Экранные представления
плана" для некоторых объектов, которые представлены в 2D виде сверху. Трехмерный

Наборы ЭП | 865

(3D) набор ЭП модели для представления некоторых объектов может содержать
"Экранное представление модели". Экранные представления включаются в набор
ЭП в зависимости от того, какие представления требуются для каждого объекта и
требуется ли различное отображение объектов при использовании разных
направлений взгляда.

Стандартные наборы ЭП

Чертежи на основе шаблонов, входящих в комплект AutoCAD Architecture, содержат
наборы ЭП для широкого спектра применения. Все чертежи, даже не созданные из
шаблонов, содержат следующие стандартные наборы ЭП: "Фасад", "Модель", "Модель
с подробностями", "Модель без подробностей", "План", "План с подробностями",
"План без подробностей" и "Отраженный". Такие наборы ЭП содержат экранные
представления для любого объекта на основе наиболее часто встречающихся ситуаций
проектирования.

Конфигурации ЭП

Конфигурация экранного представления является совокупностью наборов ЭП,
назначенных для отдельных направлений взгляда.

Конфигурации ЭП, видовые экраны и шаблоны

Конфигурация ЭП, как правило создается для отдельных задач проектирования или
типов чертежа. Чтобы воспользоваться конфигурацией ЭП, ее необходимо назначить
видовому экрану. Чертежи на основе шаблонов, включенных в AutoCAD Architecture,
содержат вкладки режимов с видовыми экранами, которым присвоены
соответствующие конфигурации ЭП. Можно использовать конфигурацию,
присвоенную видовому экрану, назначать другую конфигурацию или изменять
настройку конфигурации.

Наборы ЭП, присвоенные различным направлениям взгляда

С помощью Диспетчера экранных представлений можно идентифицировать наборы
ЭП, присвоенные каждому направлению взгляда. Диспетчер экранных представлений
является утилитой управления элементами системы экранных представлений. На
следующей иллюстрации показан чертеж с двумя конфигурациями ЭП: "Среднее
качество" и "Стандартная".

866 | Глава 11 Система экранных представлений

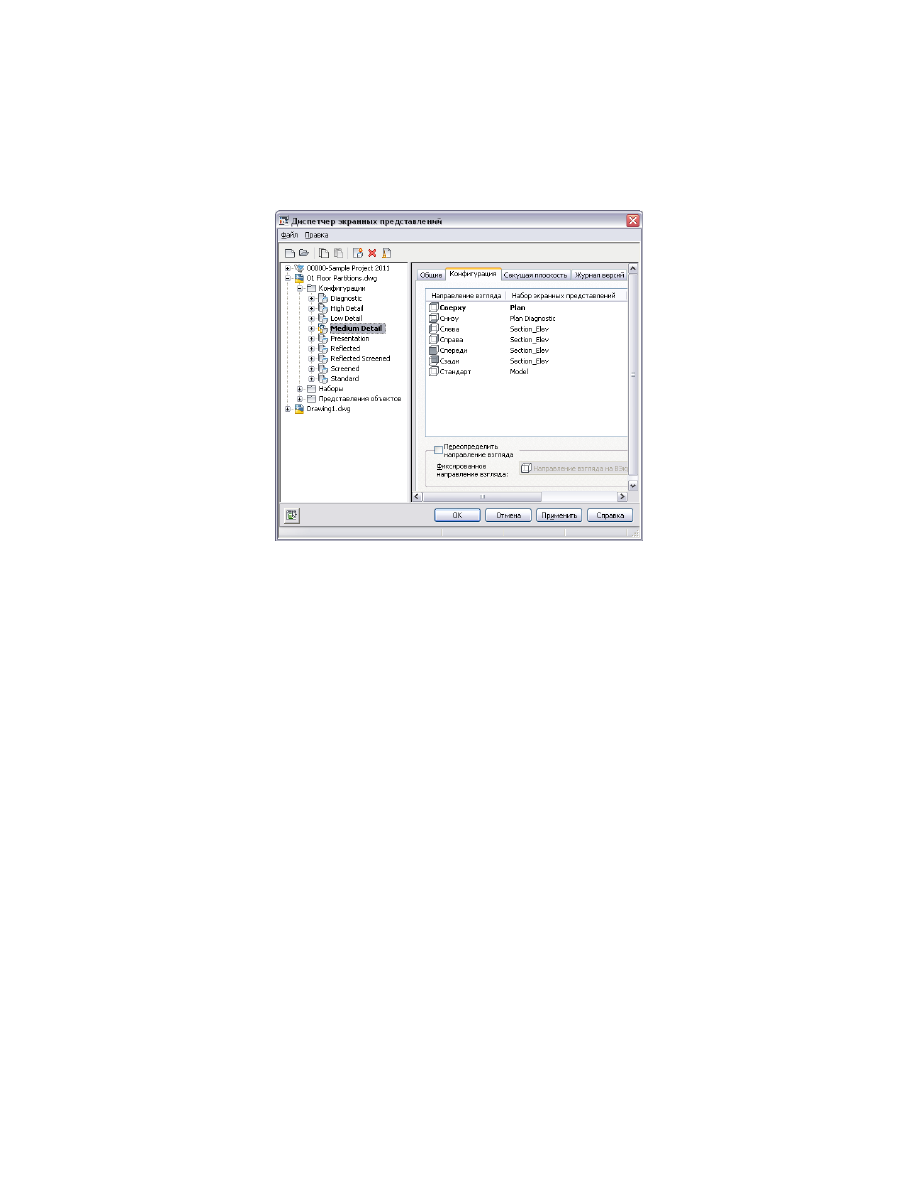

Пример конфигураций ЭП в Диспетчере экранных представлений

В Диспетчере экранных представлений конфигурации ЭП "Среднее качество"
присвоен активный видовой экран (выделен жирным шрифтом). В левой панели
под именем конфигурации указан используемый набор ЭП. Значок рядом с набором
ЭП указывает направление взгляда, к которому применяется экранное представление.
На вкладке "Конфигурация" в правой части окна указывается направления взгляда,
которое накладывается на каждый набор ЭП. В данном примере текущее направление
взгляда в чертеже - вид сверху; используется набор "ЭП план". Объекты в активном
видовом экране отображаются с использованием экранных представлений в наборе
"ЭП план".

Если направление взгляда в активном видовом экране изменить на "Спереди", объекты
будут отображаться с использованием экранных представлений, содержащихся в
наборе ЭП "Разрез_фасад". Это также относится в ситуации, если в активном видовом
экране изменить направление взгляда на "Справа, Слева или Сзади".

В тех случаях, когда выбрано направление взгляда, отличное от шести ортогональных
направлений, используется набор экранных представлений, присвоенный
направлению взгляда по умолчанию. Если направление взгляда активного видового
экрана изменить на "Снизу", объекты будут отображаться с использованием набора
ЭП, присвоенному направлению взгляда по умолчанию - набор "ЭП модель".

Более подробные сведения о Диспетчере экранных представлений см. в

Диспетчер

экранных представлений

на стр. 870.

Конфигурации ЭП | 867

Отображение объектов в видовом экране

Для определения отображения в видовом экране происходит следующее
взаимодействие конфигурации ЭП, текущего видового экрана и объекта.

■

В активном видовом экране установлено текущее направление взгляда и текущая
конфигурация ЭП. Например, направление взгляда "Сверху", а конфигурация
ЭП "Среднее качество".

■

В конфигурации ЭП имеется один или больше наборов ЭП, но используется тот
набор, который присвоен текущему направлению взгляда. Например, в
конфигурации ЭП "Среднее качество" направлению взгляда "Сверху" присвоен
набор "ЭП план".

■

Набор экранных представлений включает соответствующие экранные
представления и выбирает те представления, которые связаны с отображаемым
объектом. Например, в наборе "ЭП план" для дверей, окон и стен используются
соответствующие экранные представления.

■

Отображение объекта в активном видовом экране выполняется с использованием
связанных экранных представлений и графических свойств.

Примеры направлений взгляда, использующих различные наборы ЭП

В конфигурации экранного представления отдельным направлениям взгляда
присвоены наборы экранных представлений. При выборе направления взгляда
способ отображения объекта в видовом экране определяется на основе экранных
представлений в наборе ЭП.

Например, на следующей иллюстрации показан видовой экран с присвоенной
конфигурацией "ЭП печать" и направлением взгляда "Сверху". В данной иллюстрации
объекты отображаются с помощью "Экранного представления план".

868 | Глава 11 Система экранных представлений

Объекты с направлением взгляда "ЮЗ изометрия", использующие набор ЭП для
модельного отображения

Конфигурация экранного представления по умолчанию

Конфигурации ЭП на чертеже зависят от шаблона, который использовался для
создания чертежа. Если чертеж был создан без использования шаблонов, он содержит
стандартную конфигурацию ЭП, в которую включены наборы "ЭП план" и "ЭП
модель".

Диспетчер экранных представлений

В AutoCAD Architecture Диспетчер экранных представлений является основным
источником информации о системе экранных представлений для чертежа. Диспетчер
ЭП используется для создания и изменения конфигураций ЭП, наборов ЭП и
экранных представлений. Можно также присвоить видовому экрану конфигурацию
ЭП и просмотреть, как будут отображаться объекты в различных представлениях.
Если требуется просмотреть информацию об отображении, можно изменить размер
окна "Диспетчер ЭП", а также размеры его левой и правой секций.

Левая секция окна "Диспетчер ЭП"

В левой секции окна "Диспетчер ЭП" содержится информация о графическом
представлении чертежа, организованная по принципу иерархического дерева. Можно
добавлять, удалять, переименовывать, копировать и посылать компоненты системы
экранных представлений в дерево структуры объектов. При выборе объектов в левой
части, содержимое правой обновляется автоматически.

870 | Глава 11 Система экранных представлений

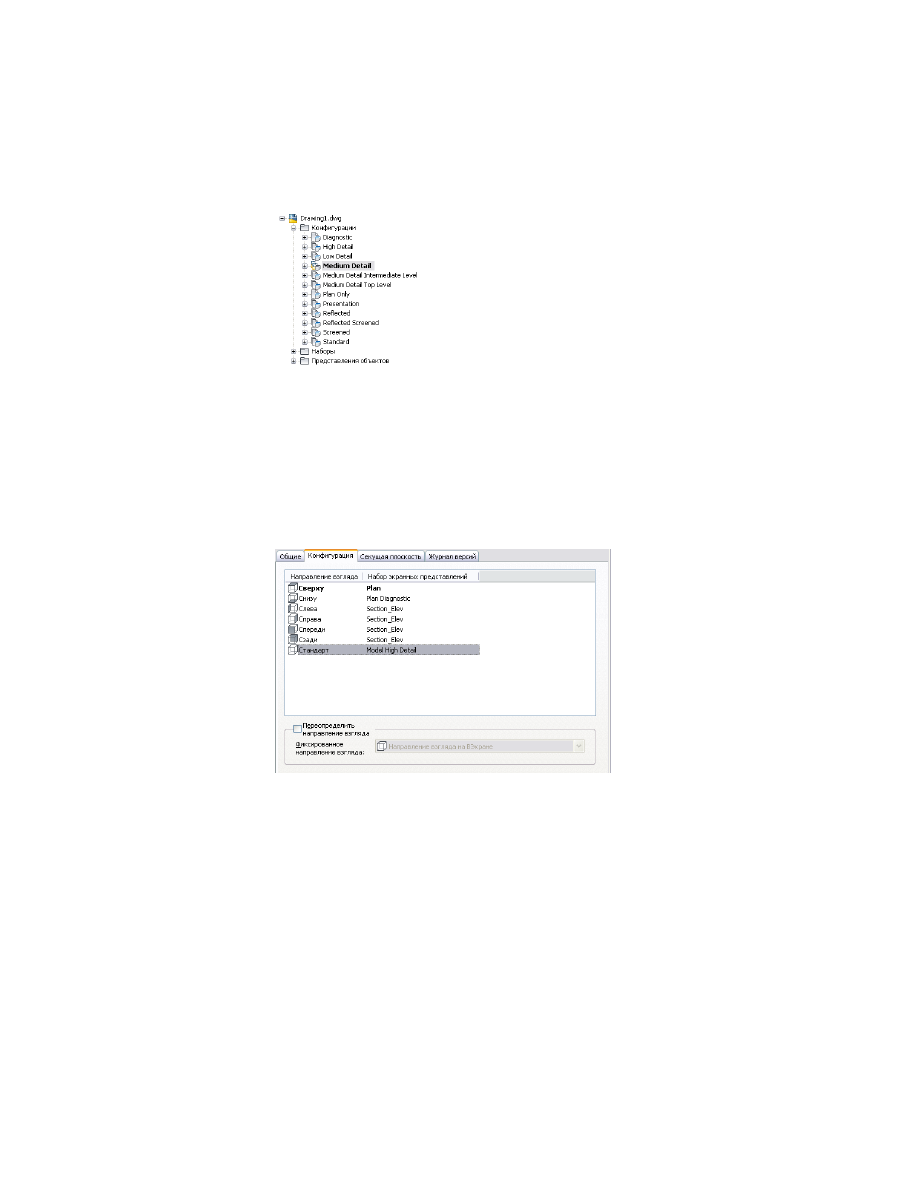

Левая секция окна с деревом структуры конфигураций ЭП и компонентов ЭП

Правая секция окна "Диспетчер ЭП"

Сведения, отображаемые в правой секции окна "Диспетчер ЭП", зависят от того, что
выбрано в левой секции. Можно просмотреть наборы экранных представлений и
наложенные направления взгляда, присвоенные каждой конфигурации ЭП. Можно
просмотреть экранные представления различных объектов и получить доступ к
параметрам по умолчанию графического представления объектов в чертеже. Также
можно посмотреть, как объект будет отображаться.

Правая секция окна с данными о выбранной конфигурации ЭП

Значки направления взгляда в Диспетчере ЭП

Значки, используемые с набором ЭП и направлениями взгляда, указывают, как
используется в конфигурации набор ЭП. При развертывании конфигурации ЭП
отображаются используемые наборы ЭП. Значок рядом с каждым набором ЭП
указывает направление взгляда, соответствующее данному набору в конфигурации
ЭП.

Диспетчер экранных представлений | 871

В следующем примере к направлению взгляда по умолчанию применяется набор
"ЭП модель". В правой секции окна показано, что набор ЭП "Разрез_фасад"
используется с направлениями взгляда "Спереди", "Снизу", "Слева" и "Справа". Набор
"Экранных представлений план" используется с направлением взгляда "Сверху". В
правой секции окна располагаются значки, соответствующие шести ортогональным
направлениям взгляда, а также указывается направление взгляда по умолчанию.

Значки используются для выбора направления взгляда, применяемого к набору ЭП

Открытие Диспетчера ЭП

Процедура открытия Диспетчера экранных представлений.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Переместите и измените размер Диспетчера ЭП или измените размеры
левой и правой секций, если требуется просмотреть информацию о
представлении.

Просмотр конфигураций ЭП

Данная процедура используется для просмотра экранных представлений, доступных
для текущего чертежа. Конфигурации ЭП зависят от шаблона, который использовался
для создания чертежа. Если чертеж был создан без использования шаблона, он

872 | Глава 11 Система экранных представлений

содержит стандартную конфигурацию ЭП, в которую включены наборы "ЭП план"
и "ЭП модель".

Конфигурации экранного представления могут быть назначены следующие значки:

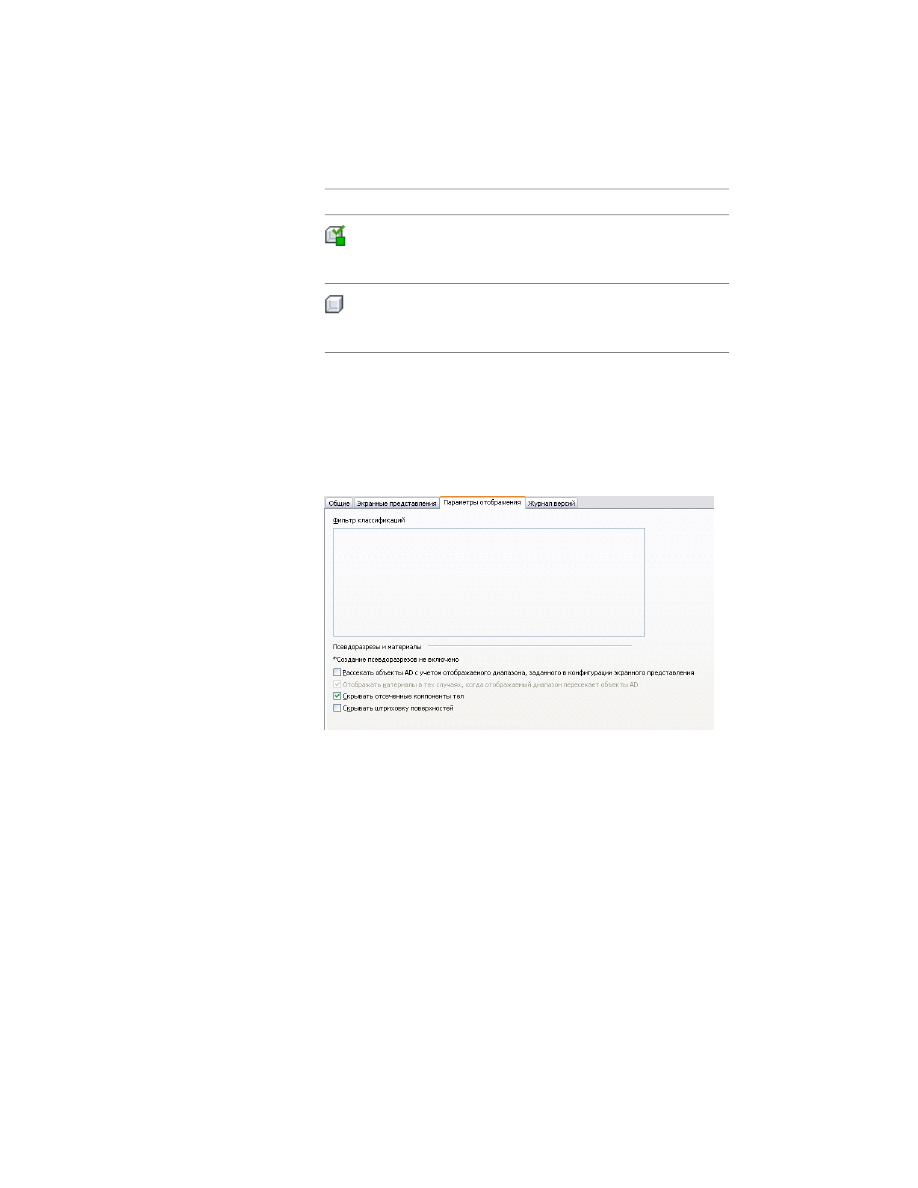

Описание

Значок

Многовидовая конфигурация ЭП

Фиксированный вид конфигурации ЭП

Многовидовая конфигурация ЭП (по умолчанию)

Фиксированный вид конфигурации ЭП (по умолчанию)

Набор экранных представлений по умолчанию, используемых
в конфигурации ЭП. Этот набор используется для всех видов,
которые иным образом не связаны с набором экранных
представлений.

Набор экранных представлений, используемый для конфигу-
рации экранного представления (вид сверху).

Набор экранных представлений, используемый для конфигу-
рации экранного представления (вид снизу).

Набор экранных представлений, используемый для конфигу-
рации экранного представления (вид слева).

Набор экранных представлений, используемый для конфигу-
рации экранного представления (вид справа).

Набор экранных представлений, используемый для конфигу-
рации экранного представления (вид спереди).

Набор экранных представлений, используемый для конфигу-
рации экранного представления (вид сзади).

Набор экранных представлений, используемый для нескольких
видов конфигурации экранного представления, но не в каче-
стве набора экранных представлений по умолчанию.

Просмотр конфигураций ЭП | 873

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Разверните "Конфигурации" и выберите требуемую конфигурацию.

Перейдите на вкладку "Конфигурация".

В левой секции окна содержится список наборов ЭП, включенных в
данную конфигурацию. В правой секции окна содержится список
наборов ЭП, назначенных для всех направлений взглядов. Если для
набора ЭП в списке не назначено направление взгляда, при выборе
направления взгляда используется набор ЭП с направлением взгляда
по умолчанию. Направление взгляда по умолчанию также используется
для любых направлений, отличных от шести ортогональных.

Перейдите на вкладку "Секущая плоскость"

На вкладке "Секущая плоскость" содержатся параметры высоты секущей
плоскости и высоты выше и ниже секущей плоскости, включаемые в
вид при назначении такой конфигурации экранного представления.

При работе над проектом также можно рассчитать секущую плоскость
на основе высот ярусов проекта. Подробнее см. в

Глобальные секущие

плоскости

на стр. 586

При работе с проектом с помощью стандартов проекта для изменения
истории версий конфигурации ЭП можно использовать вкладку
"История версий".

Подробнее см. в

Стандарты проекта

на стр. 641

Нажмите "ОК".

Просмотр наборов ЭП

Данная процедура используется для просмотра наборов экранных представлений
текущего чертежа.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Разверните наборы и выберите нужный набор ЭП.

Значки рядом с именами наборов ЭП в левой секции окна показывают,
используется ли набор ЭП в конфигурации экранного представления
текущего чертежа. Значок зеленой галки указывает на назначение
экранного представления. Значок зеленой точки показывает, что данный
набор ЭП является стандартным. Стандартные наборы можно
переименовать, но нельзя удалить.

874 | Глава 11 Система экранных представлений

Перейдите на вкладку "Управление ЭП"

В правой панели содержится матрица, в которой перечислены все
объекты и их экранное представление. Флажок под экранным
представлением показывает, что набор ЭП использует данное
представление для отображения соответствующего объекта. Например,
в наборе "ЭП модель" большинство объектов используют "Экранное
представление модель".

Выбранные экранные представления для всех объектов в наборе "Экранных
представлений модель"

Наборы ЭП могут иметь различные значки в зависимости от их функций
в чертеже:

Описание

Значок

Набор экранных представлений является стан-
дартным и не подлежит удалению.

Набор экранных представлений является теку-
щим используемым в конфигурации ЭП в черте-
же.

Просмотр наборов ЭП | 875

Описание

Значок

Набор экранных представлений является стан-
дартным и текущим используемым в конфигура-
ции ЭП в чертеже.

Набор экранных представлений не является
стандартным и не является текущим используе-
мым в конфигурации ЭП в чертеже.

Нажмите на вкладку "Параметры отображения"

Параметры на этой вкладке позволяют отфильтровывать объекты по
их классификации. Кроме того, можно определить параметры, которые
при формировании вида псевдоразреза модели здания воздействуют
только на отображение материалов.

Параметры отображения, заданные для выбранного набора ЭП

Подробнее см. в

Стандарты проекта

на стр. 641.

Нажмите "ОК".

876 | Глава 11 Система экранных представлений

Просмотр экранных представлений

Данная процедура используется для просмотра экранных представлений текущего
чертежа.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Разверните представления объектов и выберите нужный объект.

Экранные представления могут иметь различные значки в зависимости
от их функций в чертеже:

Описание

Значок

Стандартное экранное представление со свой-
ствами, задаваемыми пользователем.

Определяемое пользователем экранное пред-
ставление со свойствами, которые может зада-
вать пользователь.

Экранное представление, не имеющее свойств,
задаваемых пользователем.

В правой секции окна в строках таблицы содержатся существующие
для объектов экранные представления, а в колонках приведены наборы
ЭП. Флажок под набором ЭП показывает, что в данном наборе ЭП
используется экранное представление объекта. Экранное представление
может использоваться в различных наборах ЭП.

Просмотр экранных представлений | 877

Экранные представления навесных стен, используемые в наборе ЭП

Значок рядом с именем экранного представления показывает, является

ли данное экранное представление встроенным (

) или

пользовательским (

Нажмите "ОК".

Просмотр объектов в экранном представлении

Данная процедура используется для просмотра отображения объекта с различными
экранными представлениями и направлениями взгляда.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Нажмите

Расположите окна "Вспомогательный просмотр" и "Диспетчер экранных
представлений" так, чтобы они были видны.

Разверните представления объектов и выберите нужный объект.

Выберите экранное представление в правой секции окна.

878 | Глава 11 Система экранных представлений

AutoCAD Architecture 2011. Руководство пользователя (глава 11-16) - часть 1
